Θεωρητικά και πρακτικά ζητήματα εφαρμογής δομικών ενισχύσεων με μεταλλικά στοιχεία σε μνημεία

Transcript

1 21 ο Φοιτητικό Συνέδριο-Επισκευές και ενισχύσεις κατασκευών 2015 Θεωρητικά και πρακτικά ζητήματα εφαρμογής δομικών ενισχύσεων με μεταλλικά στοιχεία σε μνημεία Πέτρος Κουφόπουλος Αρχιτέκτων Αναστηλωτής, Αναπληρωτής Καθηγητής Πανεπιστημίου Πατρών Συνεχής αγώνας κατά της καταστροφής......από φυσικά και ανθρωπογενή αίτια! Κατεδαφισμένο νεοκλασσικό στο Ρίο.

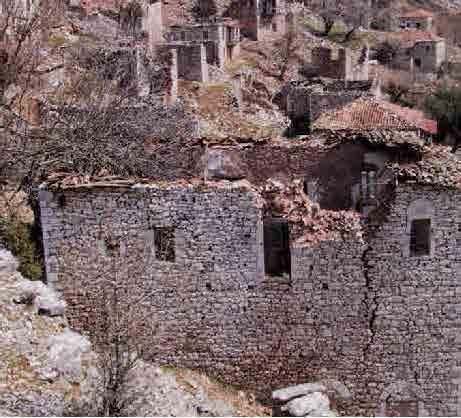

2 Καρυές Αγ. Όρους Πάος Αχαΐας Εγκατάλειψη... φυσική γήρανση, σεισμοί Αρχοντικό Τουρκοκρατίας, Αδριανού 96 Αθήνα...και κατάρρευση!

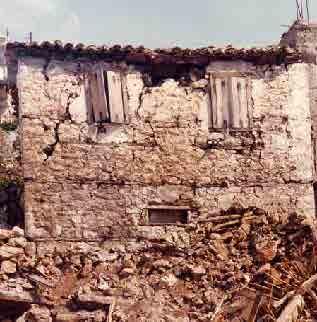

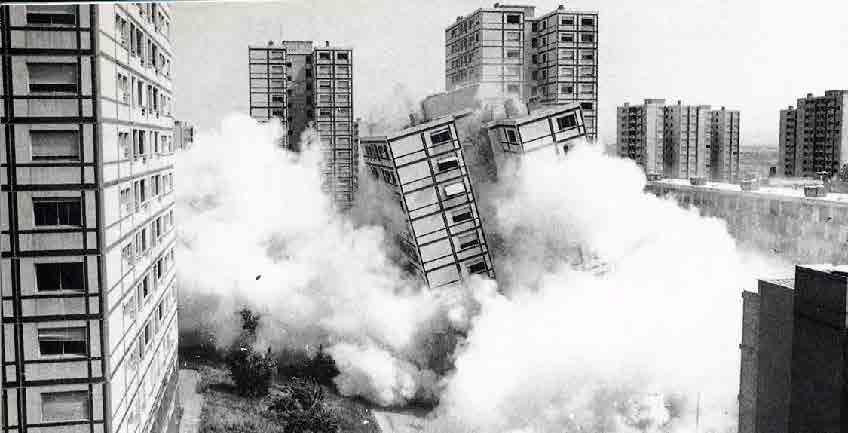

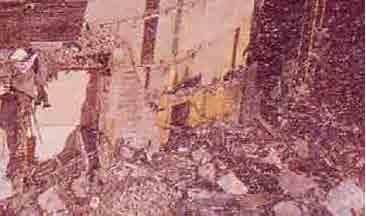

3 Καταστροφή & κατεδάφιση...

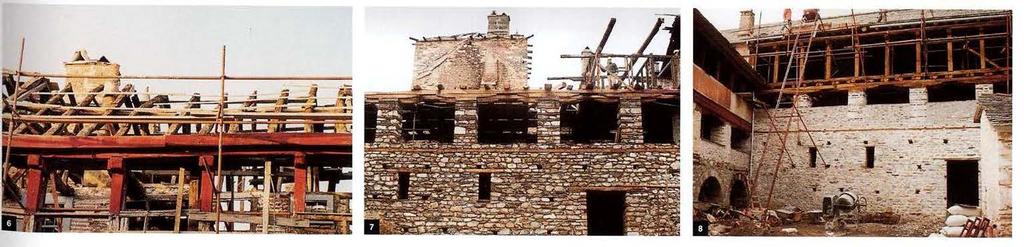

4 Κατεδάφιση και ανακατασκευή αντιγράφου, όμοιο με το πρωτότυπο... Μεγίστη Λαύρα, «Ανακατασκευή» κόδρας Αγ. Αθανασίου ( )

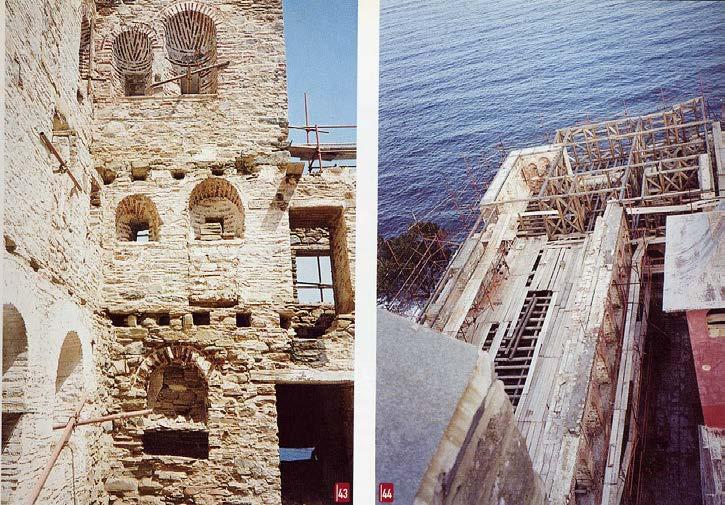

5 Μονή Παντοκράτορος «Ανακατασκευή» Ανατ. Πτέρυγας ( )

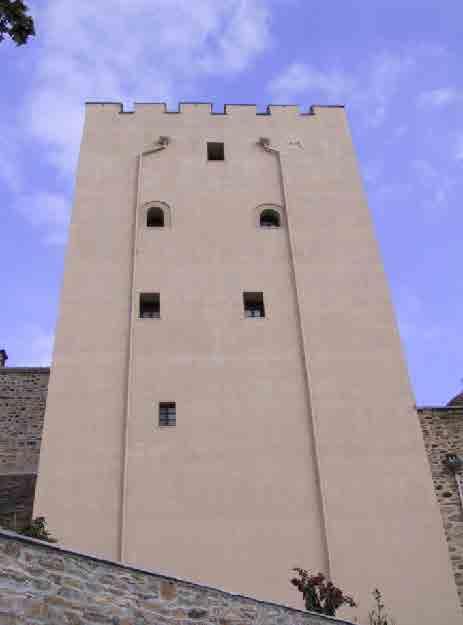

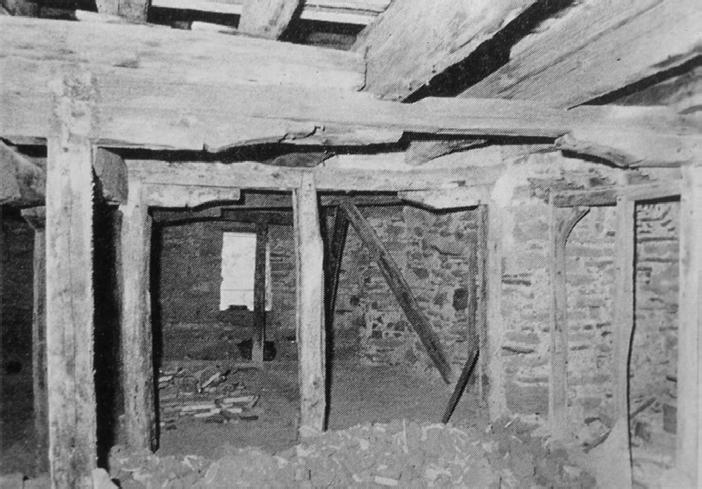

6 Μονή Παντοκράτορος «Ανακατασκευή» Βυζαντινού Πύργου

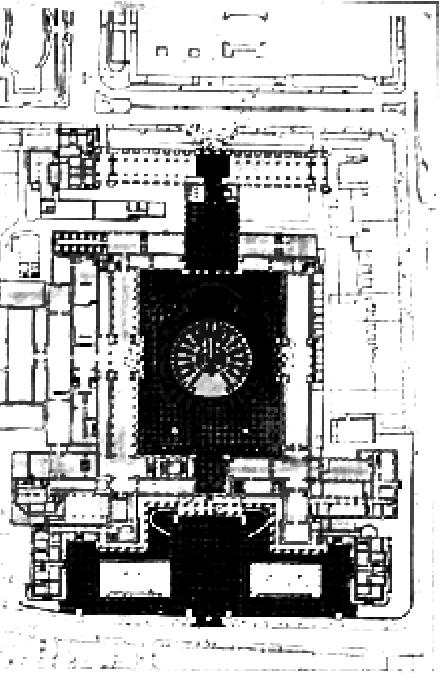

7 Κατεδάφιση.. και αντικατάσταση με σύγχρονο.

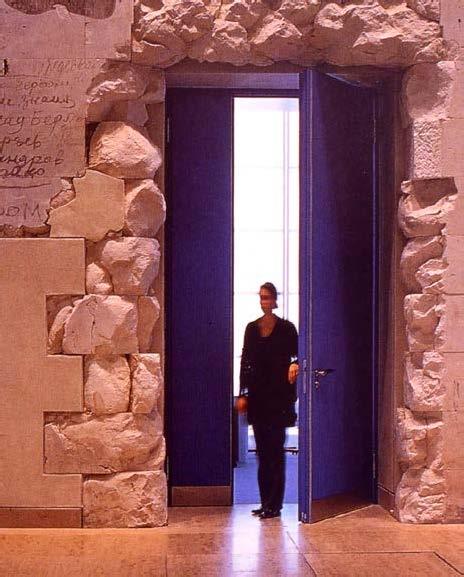

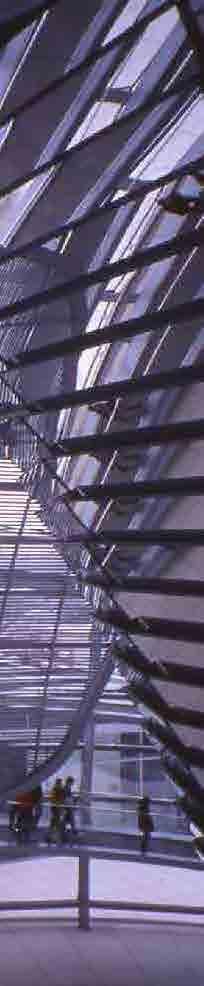

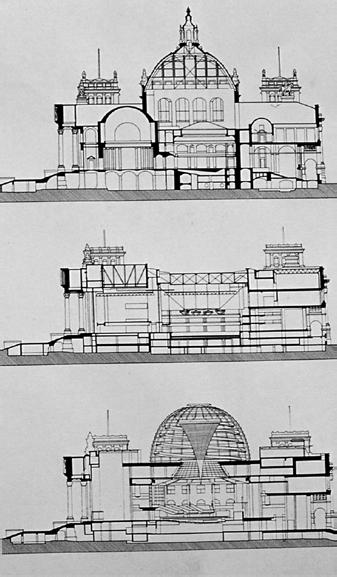

8 Reichstag,Berlin, NormanFoster.

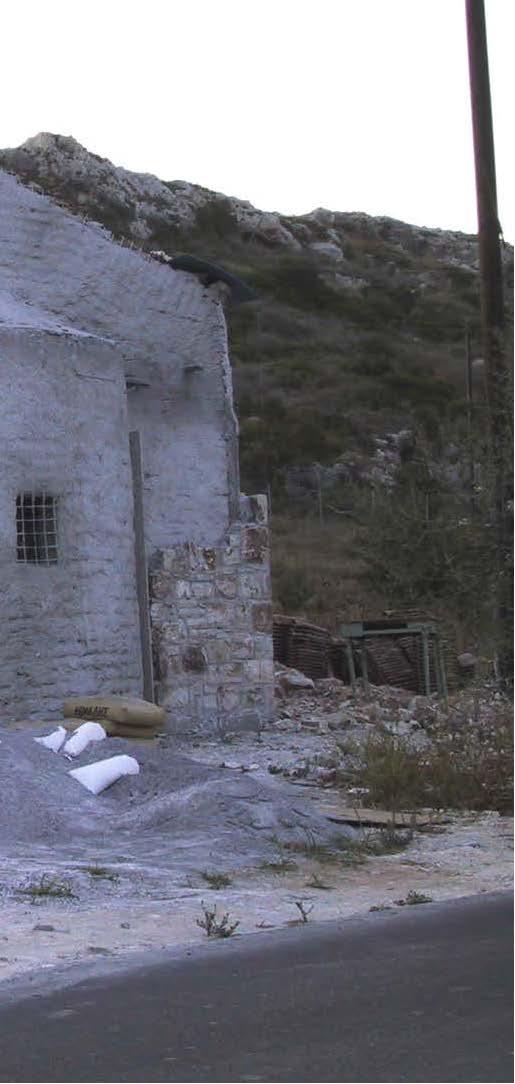

9 Καταστροφή από «Αναπαλαίωση...» Ενίσυση με εκτοξευόμενο σκυρόδεμα και επέδυση των λιθοδομών με πέτρα. Πύλος, 2003.

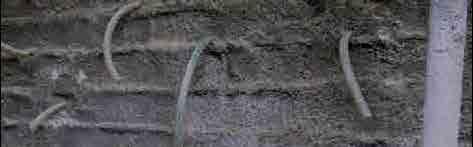

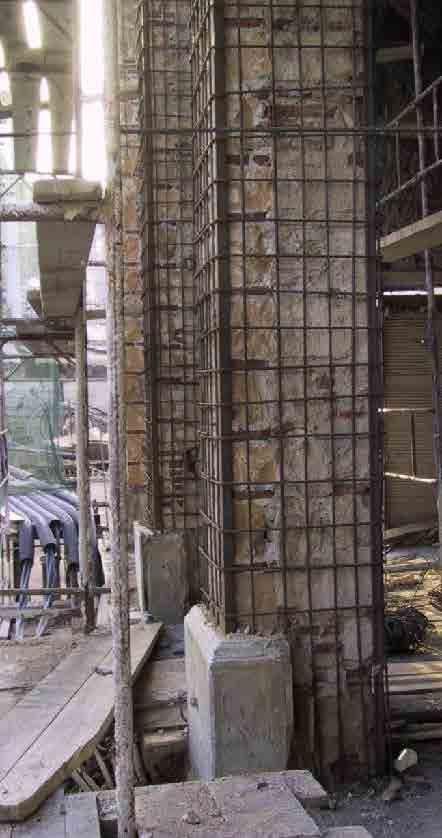

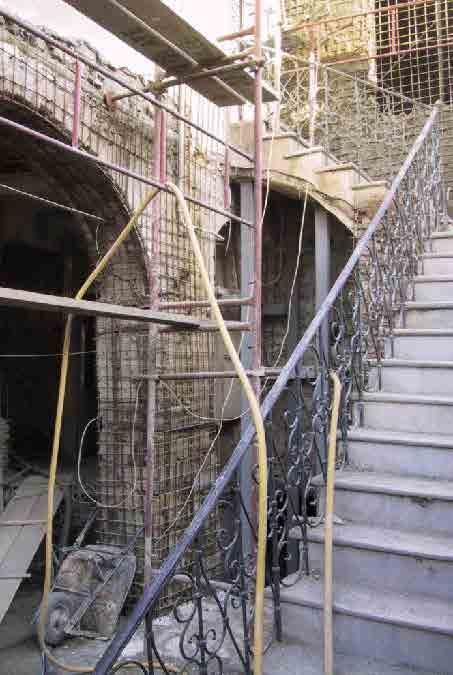

10 Κτήριο ΥΠΠΟ, πρώην Δ/ση Συντήρησης Πολυγνώτου 1, Αθήνα. Κτήριο ΗΣΑΠ στο Μοναστηράκι, Αθήνα

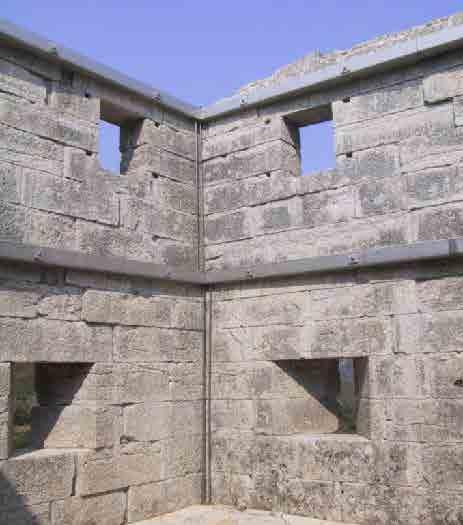

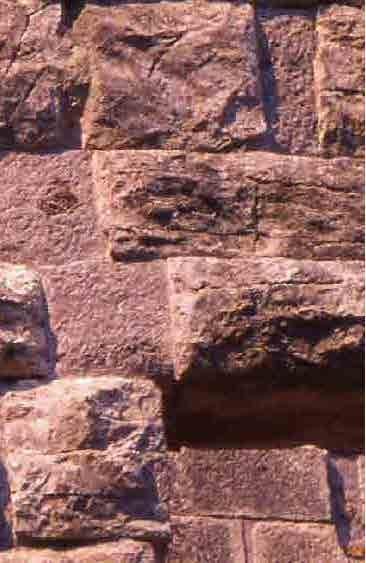

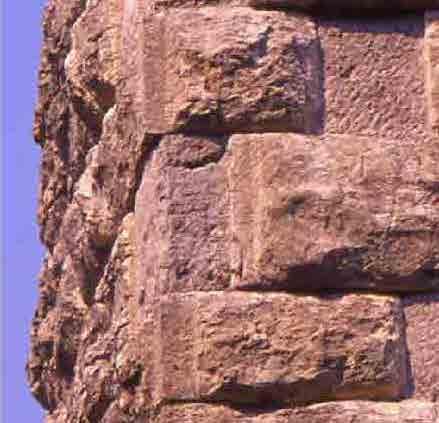

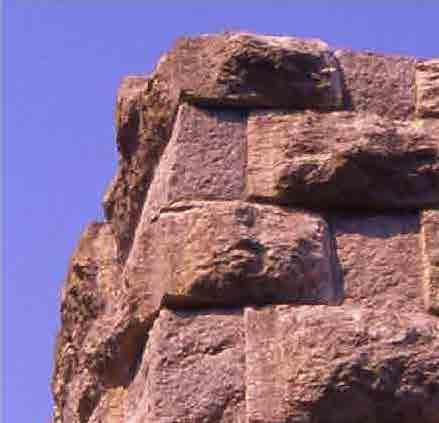

11 Πύργος 17, Αρχαία Μεσσήνη

12 Η μέριμνά μας: περί του Αυθεντικού: Αυθεντικότητα της ΜΟΡΦΗΣ Αυθεντικότητα της ΥΛΗΣ Αυθεντικότητα της ΧΡΗΣΗΣ Αυθεντικότητα της ΔΟΜΗΣ Αυθεντικότητα του ΠΕΡΙΒΑΛΛΟΝΤΟΣ

13 Τρόποι επέμβασης σε ιστορικό κτήριο (Αναπαράσταση) Συντήρηση Στερέωση Αποκατάσταση Αναστήλωση «Αναπαλαίωση» Μετασχηματισμός που σέβεται όλα τα αυθεντικά μέρη του μνημείου Ανακατασκευή ή «ανάκτιση» Ανασχεδιασμός Μετασκευή τροποποίηση Επέκταση-προσθήκη Επιλεκτική διατήρηση & νέες κατασκευές ώστε να αποδοθούν σε Νέα Χρήση ή «Επανάχρηση»

14 Αρχαιολογική αποκατάσταση χωρίς νέα χρήση Πύργου Τσιμισκή στη μονή Μεγίστης Λαύρας Υπεύθυνοι: Χρ. Χειλάς, Ιω. Αναγνωστόπουλος, Συμβουλος: Πλ. Θεοχαρίδης

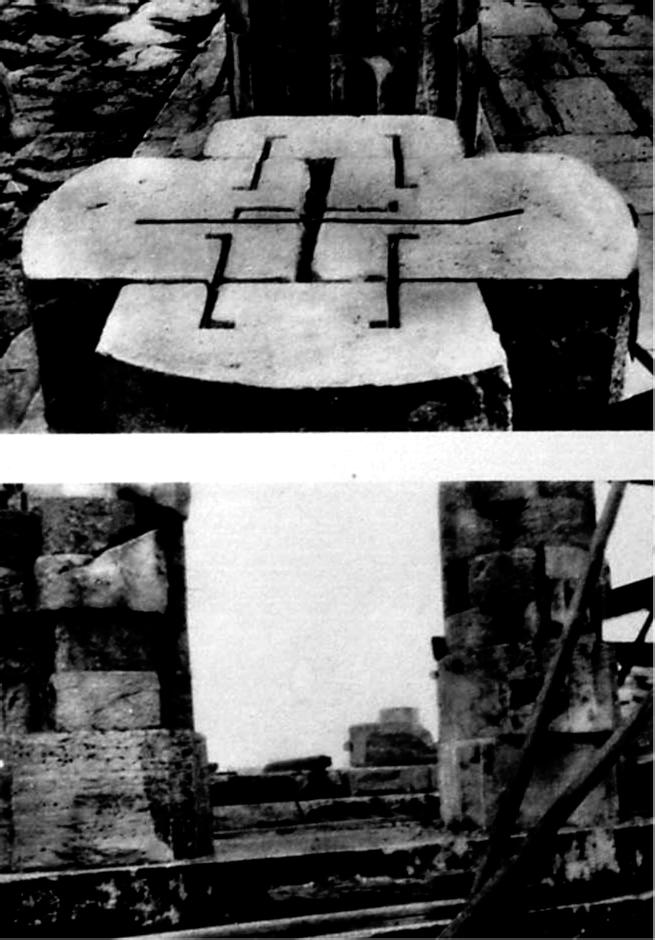

15 Καθιέρωση της αρχής της Αναστρεψιμότητος στα έργα της Ακροπόλεως των Αθηνών Ν.Μπαλάνος, βόρεια κιονοστοιχία Παρθενώνα

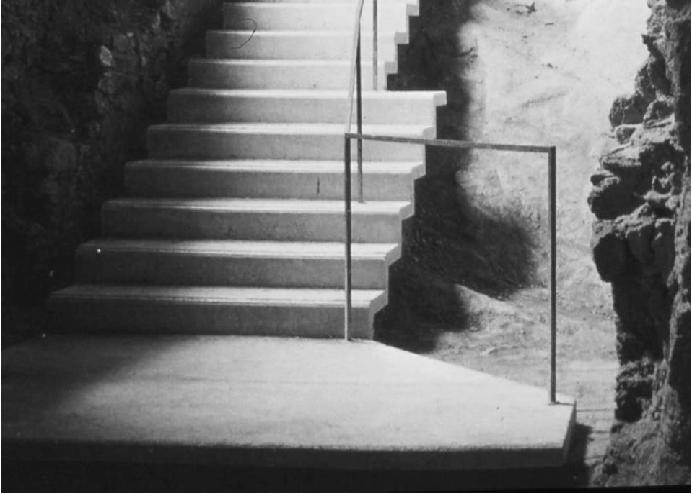

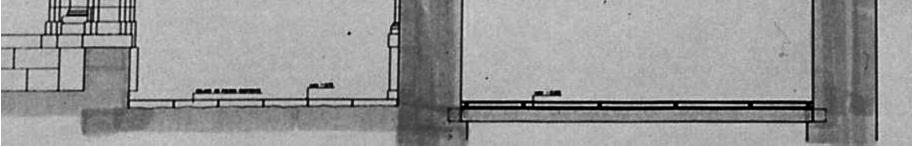

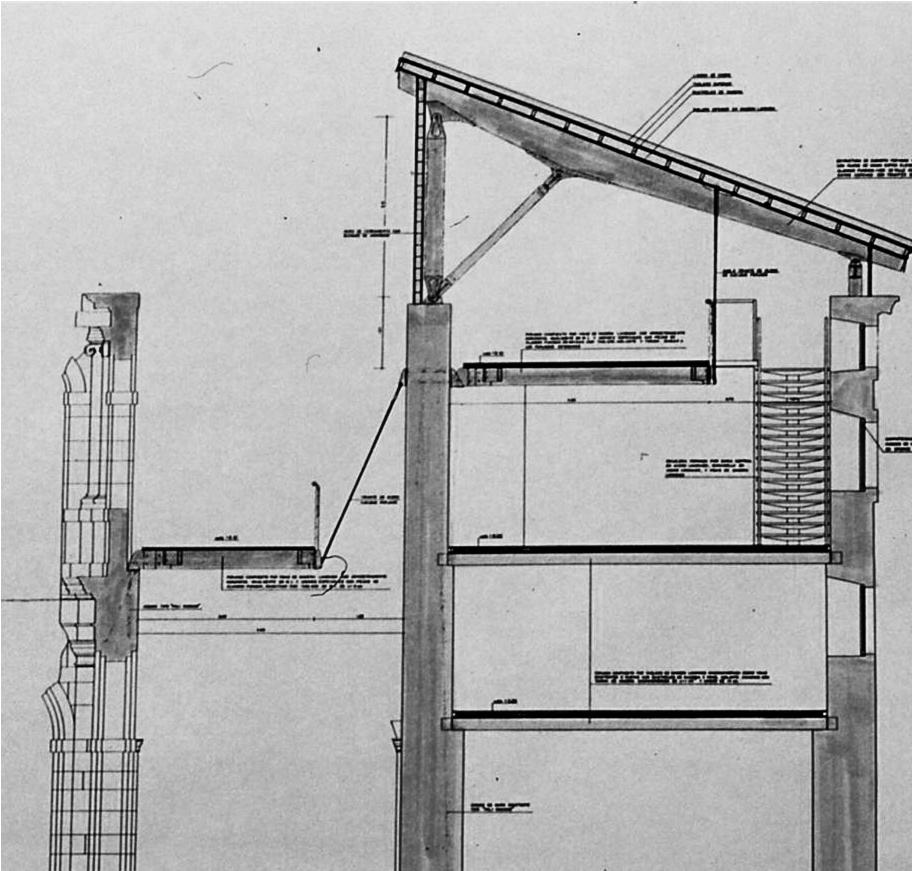

16 Επαναλειτουργία των χώρων της μονής San Pedro de Arlanza, Burgos Αρχιτέκτων: Salvador Perez Arroyo

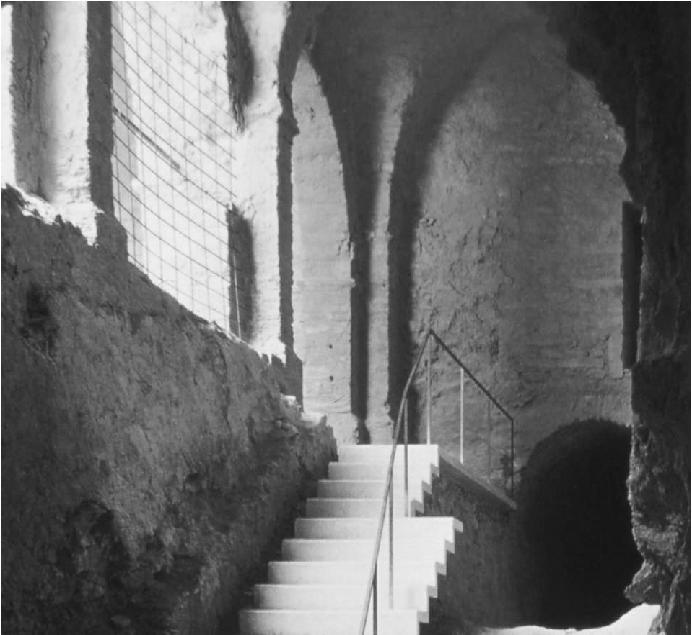

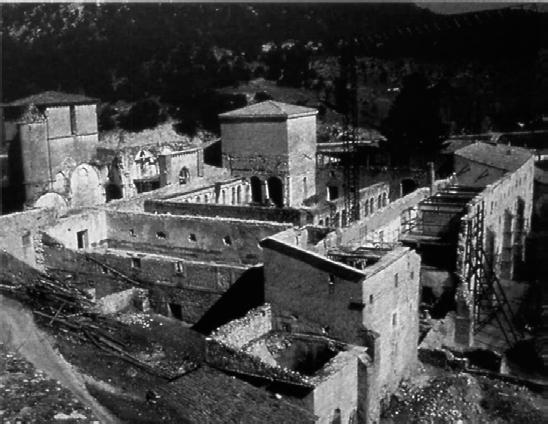

17 Επαλειτουργία των χώρων της μονής Sant Pere de Rodes, Port de la Selava, Girona. Αρχιτέκτονες: Elias Torres & Martinez Lapena

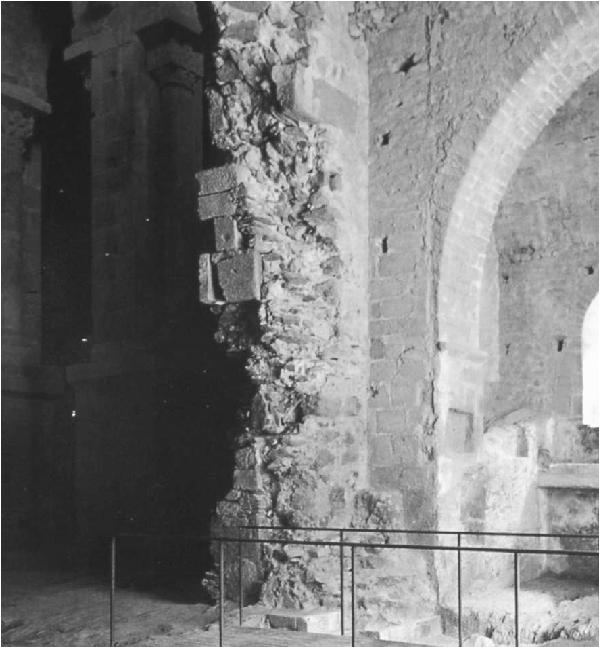

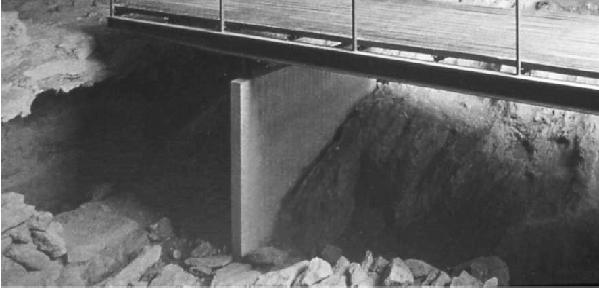

18 Αναστρέψιμες διακριτές και διακριτικές προσθήκες που καθιστουν τους χώρους λειτουργικούς και είναι πλήρως αναστρέψιμες

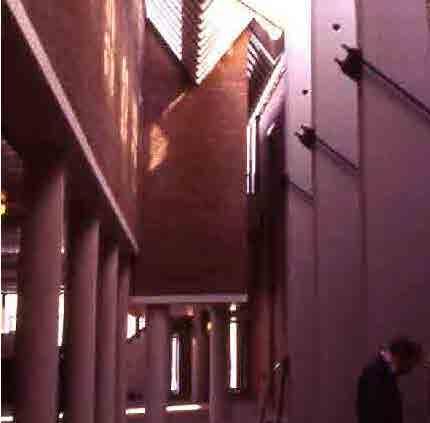

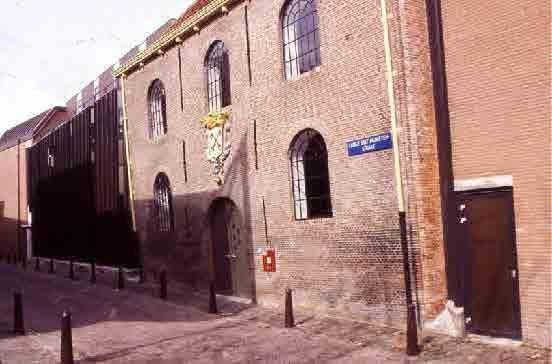

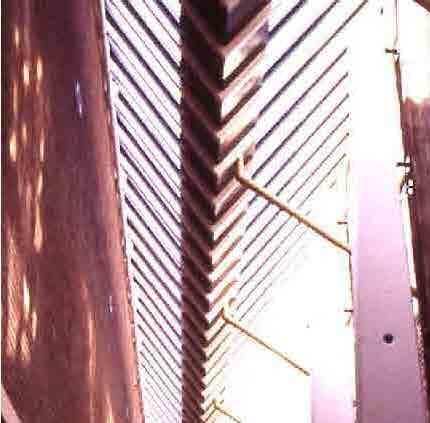

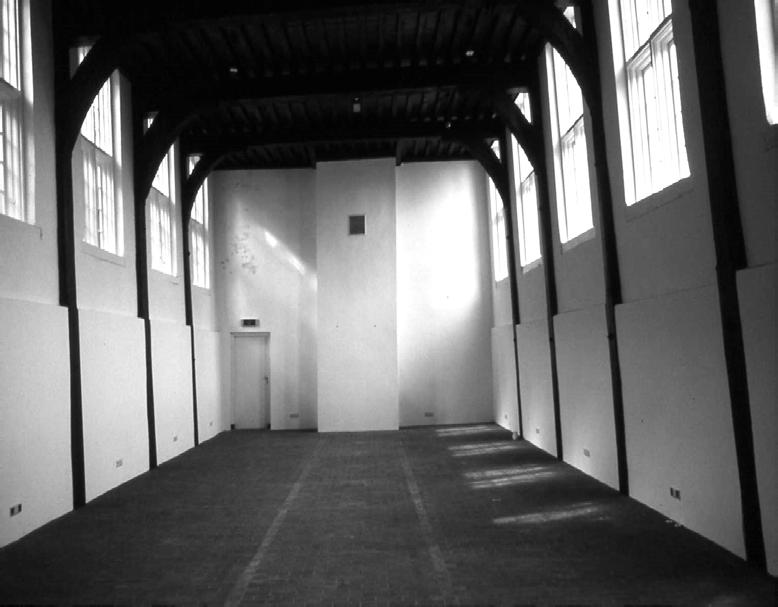

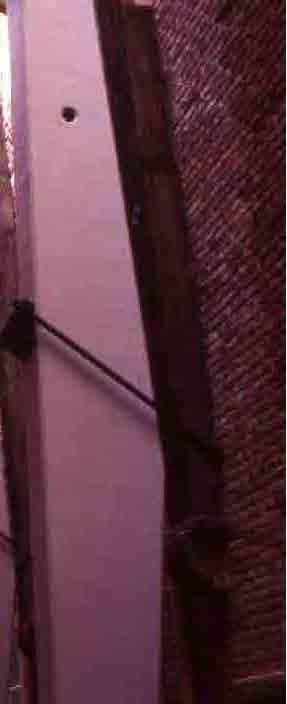

19 Δημαρχείο στο Leiden Ολλανδίας

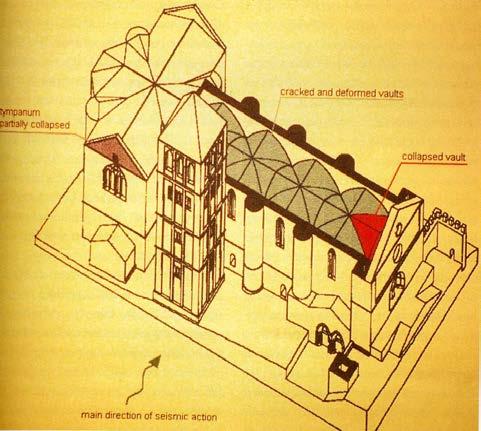

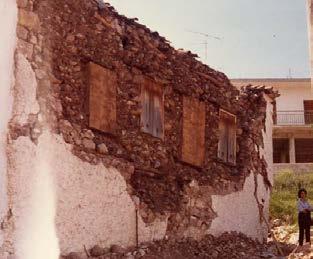

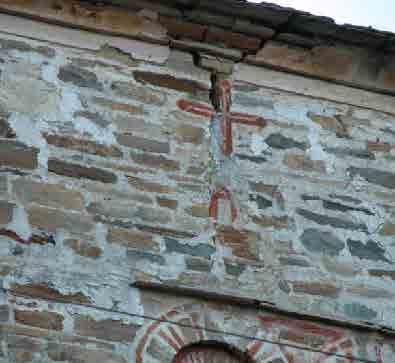

20 Κατηγορίες βλαβών που έχουν προκληθεί από σεισμούς Α Β Γ Δ Ε

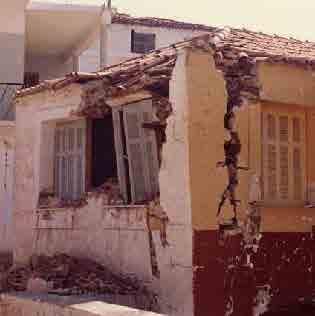

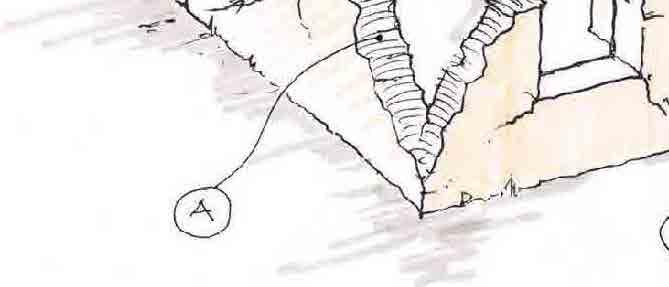

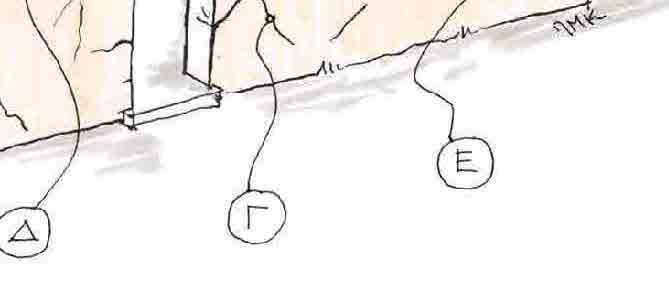

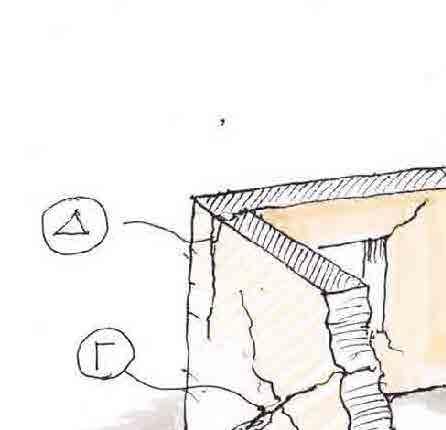

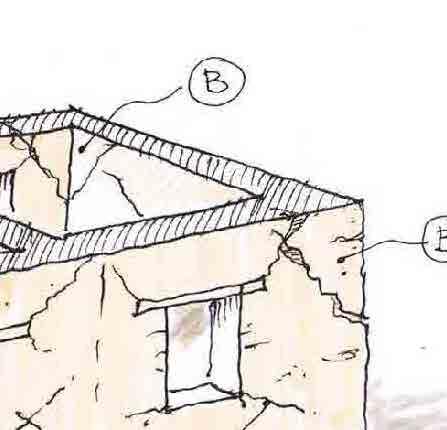

21 ΒΛΑΒΕΣ ΣΕ ΤΟΙΧΟΠΟΙΙΕΣ ΑΠΟ ΣΕΙΣΜΟ: Α. Κατάρρευση, Β. Ετοιμόρροπα, Γ. Σοβαρές βλάβες, Δ. Αποκόλληση κάθετων τοίχων, Ε. Ρωγμές στις γωνίες των ανοιγμάτων

22 ΕΠΙΣΚΕΥΗ ΤΟΙΧΟΠΟΙΙΩΝ ΜΕ ΣΥΜΒΑΤΙΚΕΣ ΤΕΧΝΙΚΕΣ : Α. Αναδόμηση, Β. Εισαγωγή ενισχυτικού διαζώματος από οπλισμένο σκυρόδεμα, Γ. Λιθοσυρραφές, Δ. Αρμολόγημα, Ε. Ενεμάτωση τοιχοποιίας, Στ. Επίχριση με ινοπλισμένο κονίαμα.

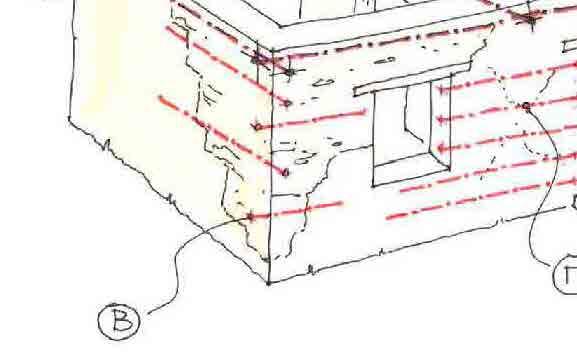

23 ΕΠΙΣΚΕΥΗ ΤΟΙΧΟΠΟΙΙΩΝ ΜΕ ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ: Α. Εισαγωγή προενεταμένων ελκυστήρων κατά μήκος των τοίχων, Β. Άτονοι ράβδοι συρραφής γωνίας, Γ. Συστοιχία προεντεταμένων ή μη ράβδων, Δ. Συρραφή ρωγμής με μικρές ασύμβατες ράβδους (ρεντίκολα).

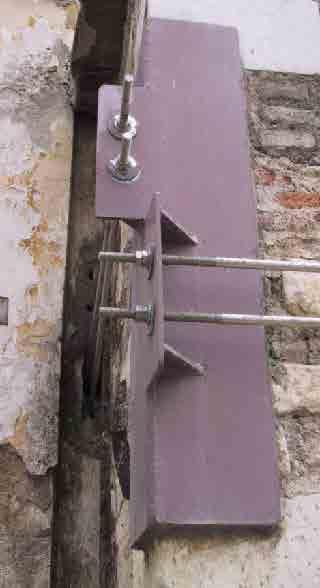

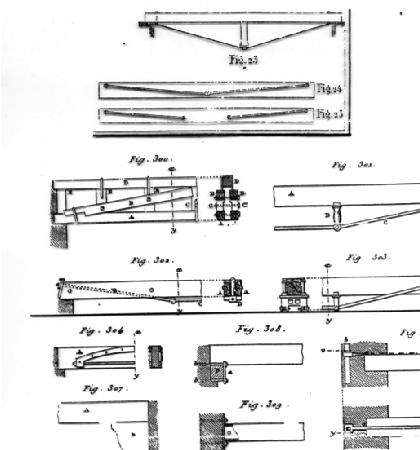

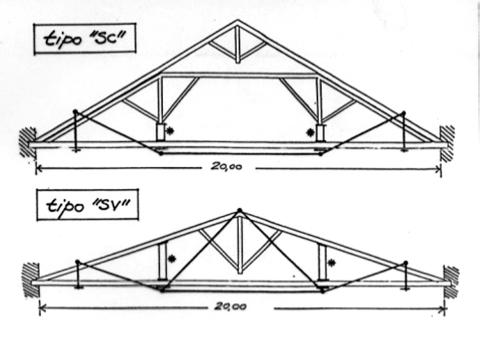

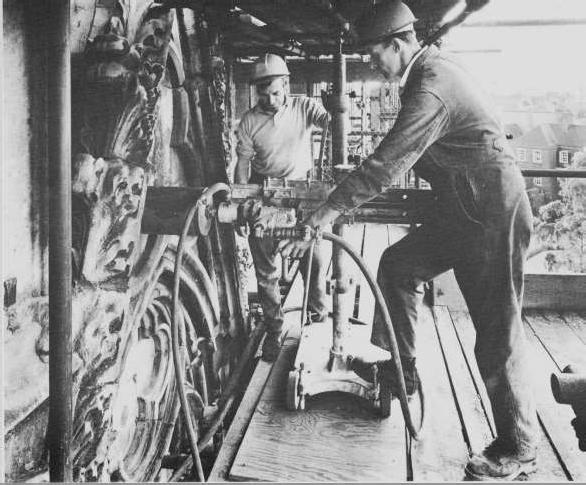

24 Ενίσχυση και Μετασχηματισμός του Φορέα Ιστορικών Κτηρίων με Μεταλλικά Στοιχεία Τα διαθέσιμα εργαλεία : Ράβδοι Κοχλιοτμημένοι ράβδοι ελκυστήρες Δοκοί ( Ι,Τ,Π,Η,Ο,, κλπ ) Συστήματα δοκών και ελκυστήρων Μηχανισμοί Μεθοδοι εφαρμογής: Δέση Συρραφή Περίδεση Υποστύλωση Αντιστήριξη Ανάρτηση Αγκύρωση Ένθεση Εμ-πλοκή Επικάθηση Μεγάλου μήκους διατρήσεις (ως 25 μ.) Νέοι φορείς εμ-πλεγμένοι στον ιστορικό φορέα Σχέδιο 19 ου αι Πρόταση 20 ου αι

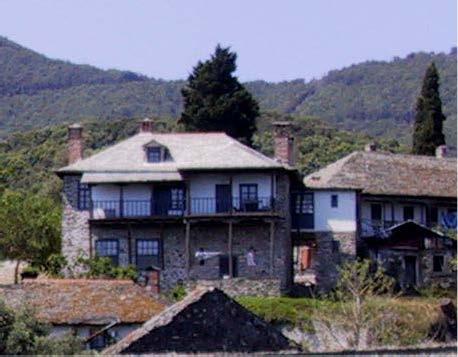

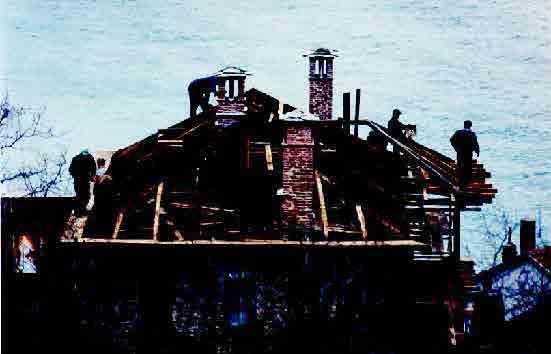

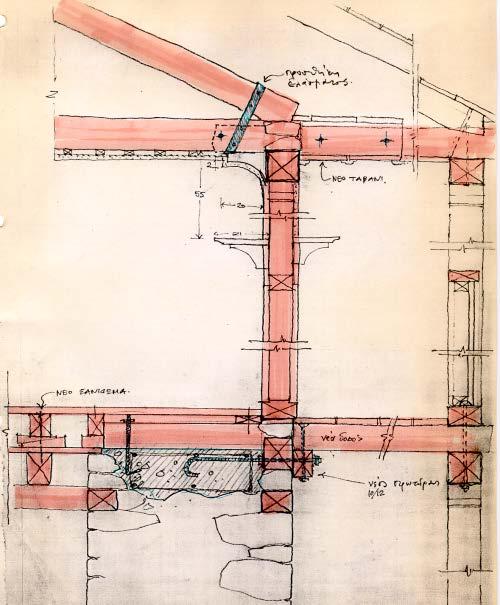

25 Αποκατάσταση και επανάχρηση ως εργατόσπιτου Παλαιού Χαλκαδειού Ι. Μονής Βατοπαιδίου Αρχιτέκτων: Π. Κουφόπουλος Εκτέλεση: Αυτεπιστασία ΙΜΜΒ, συντονιστής: Μον. Ιγνάτιος

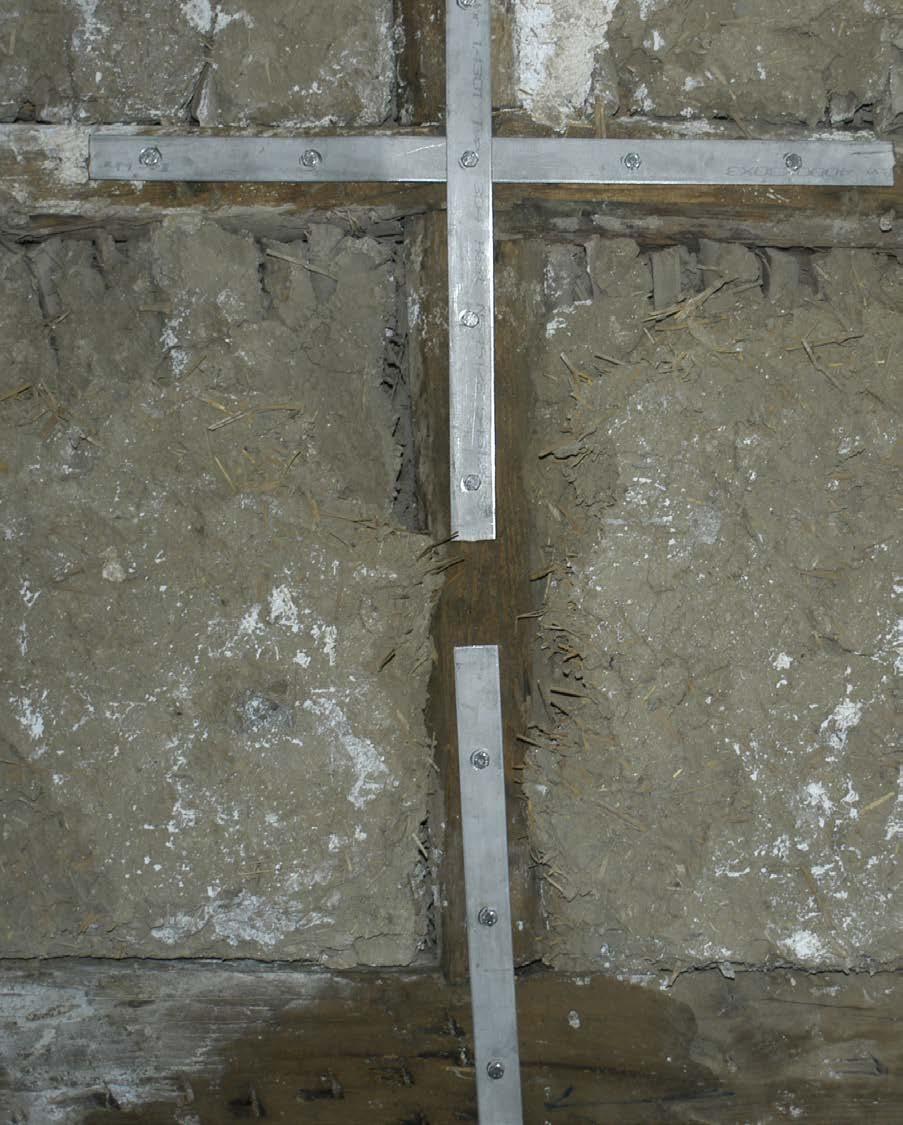

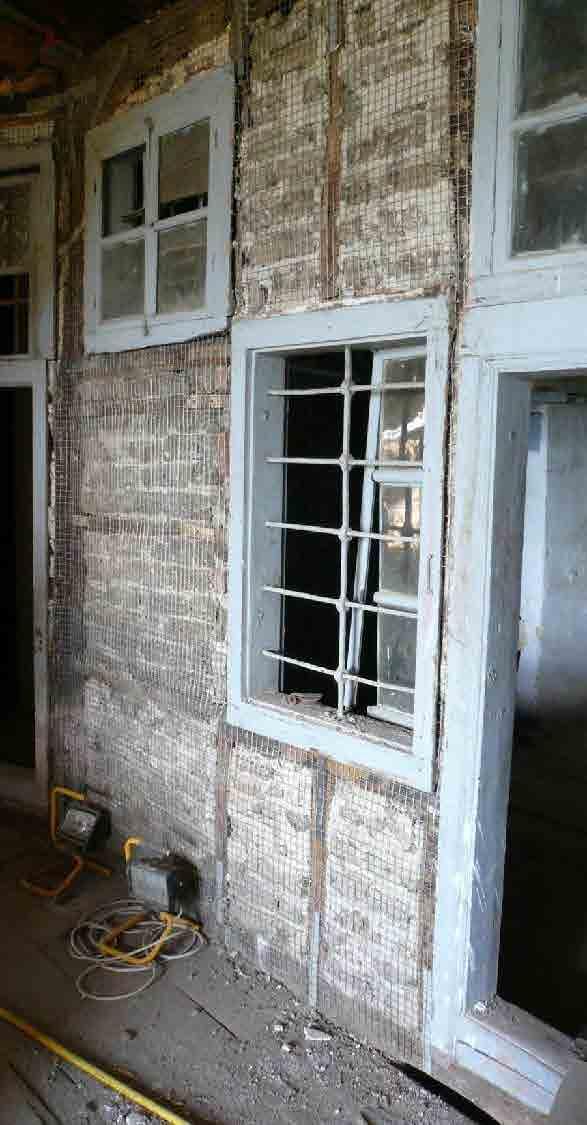

26

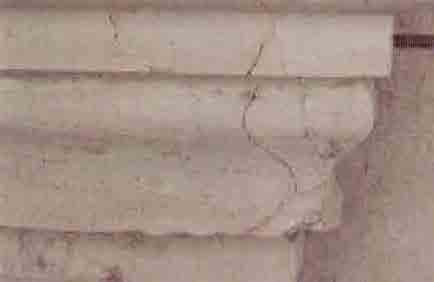

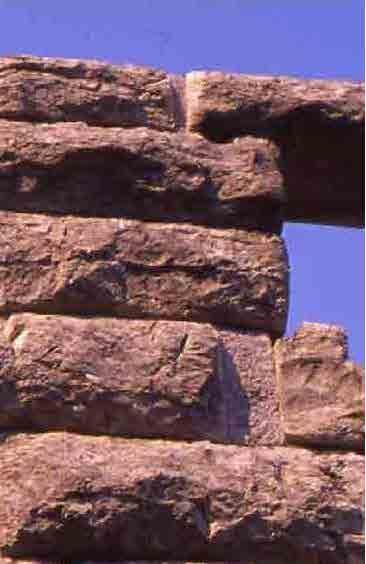

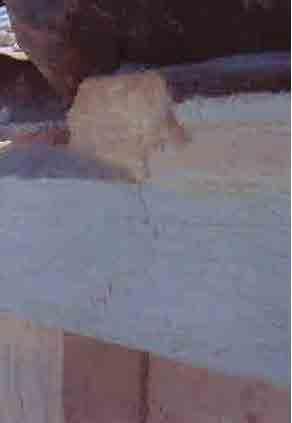

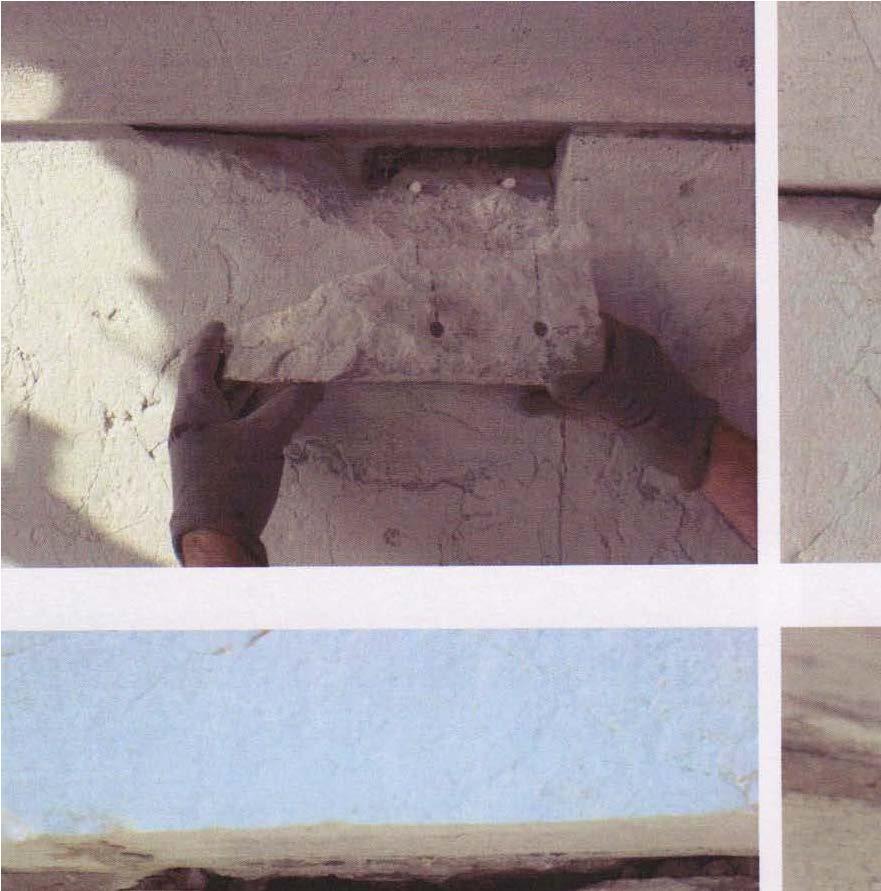

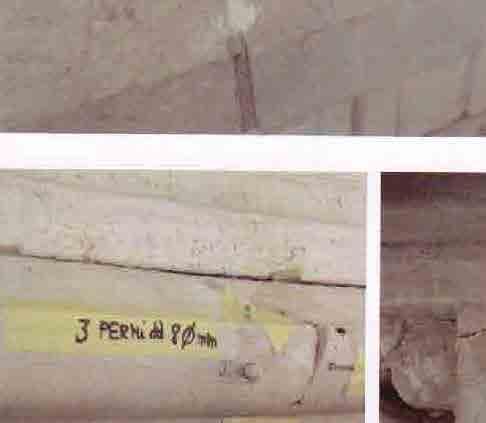

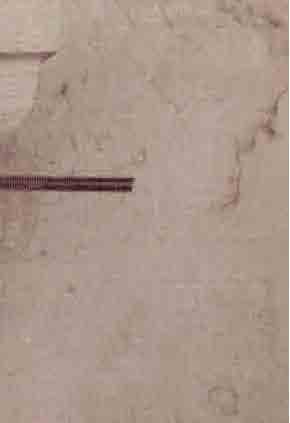

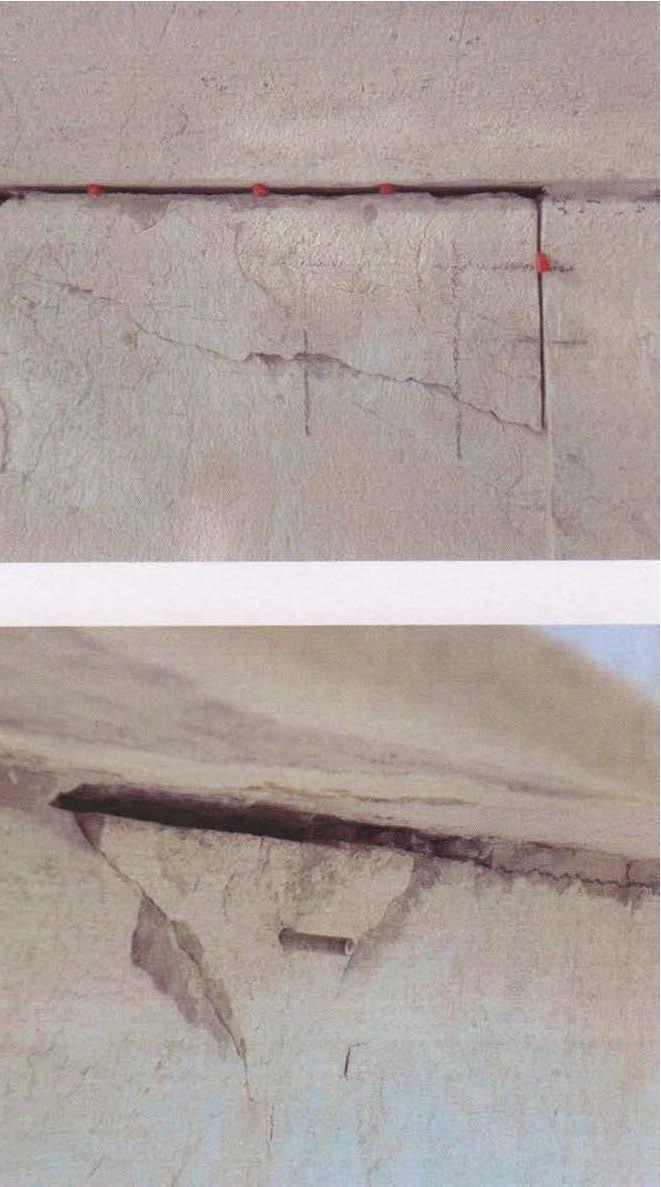

27 Συγκολλήσεις θραυσμάτων με μικρές ράβδους (Palazzo Ducale, Venezia)

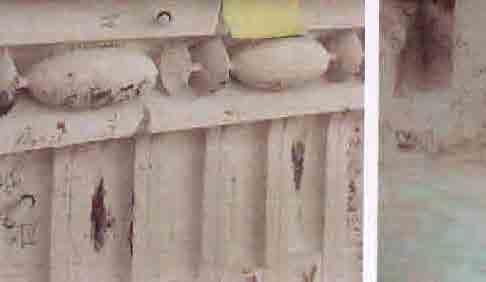

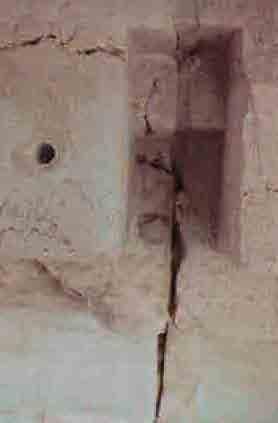

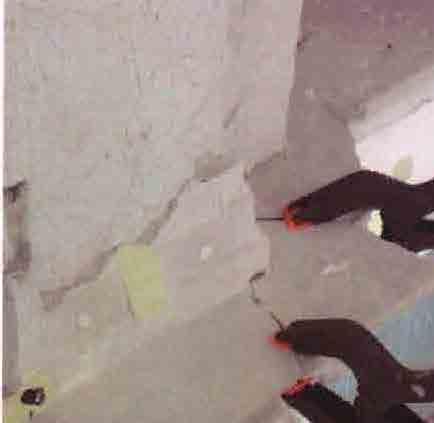

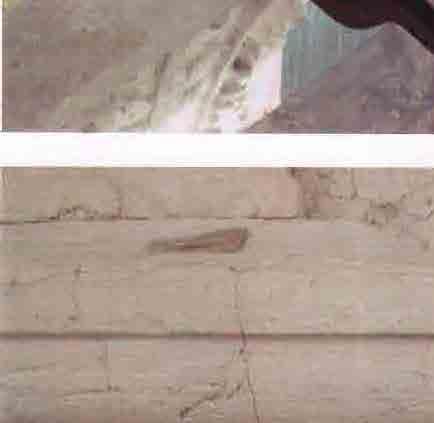

28

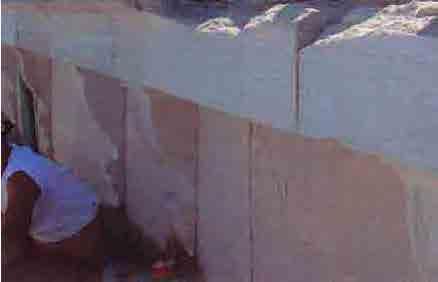

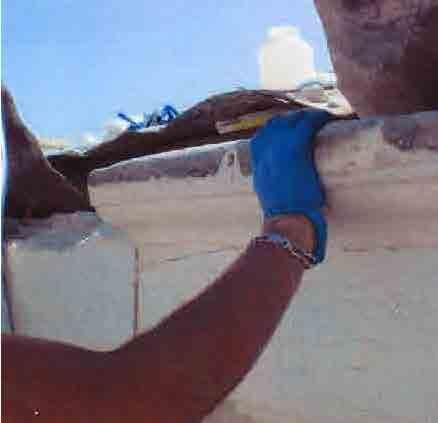

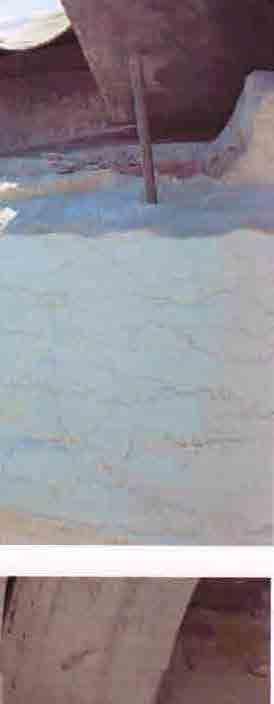

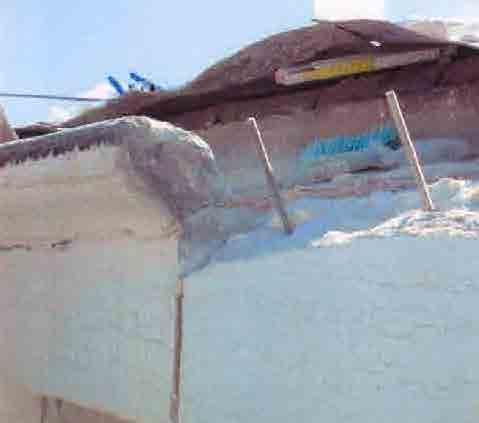

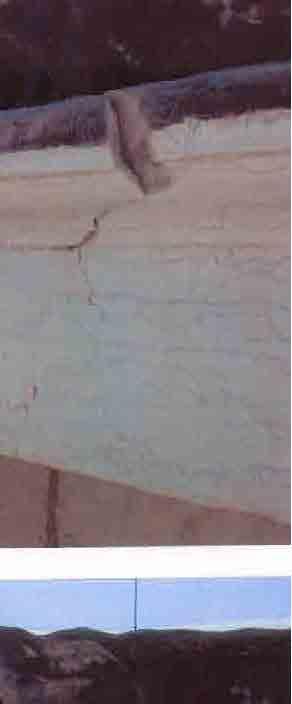

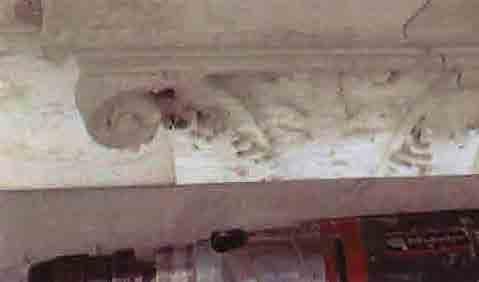

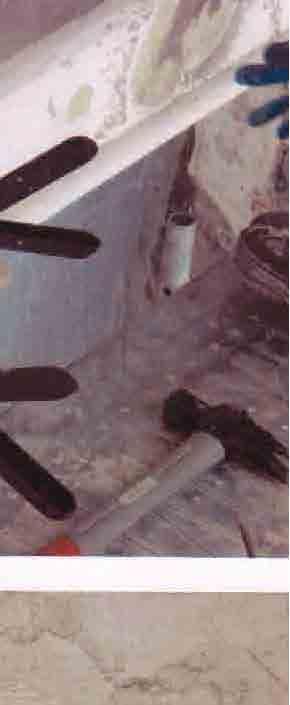

29

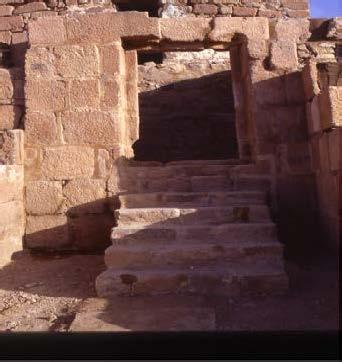

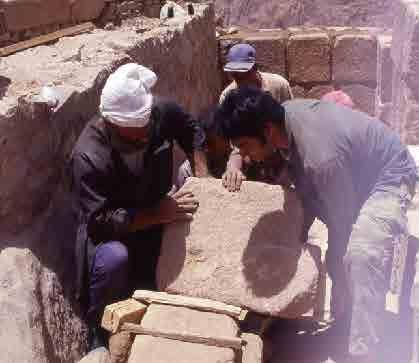

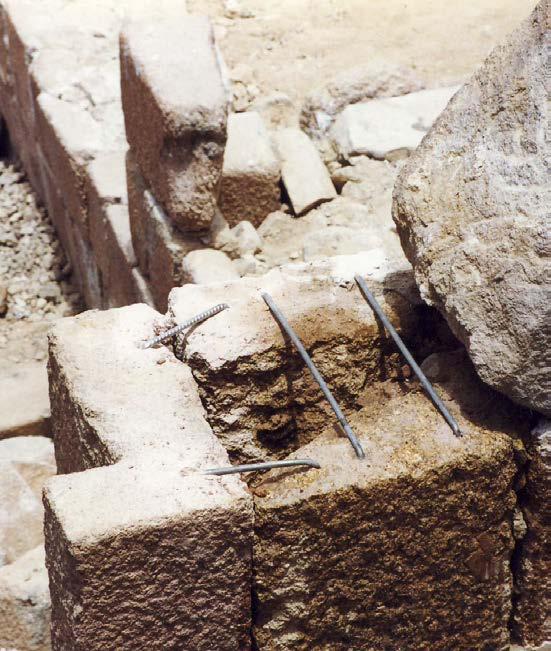

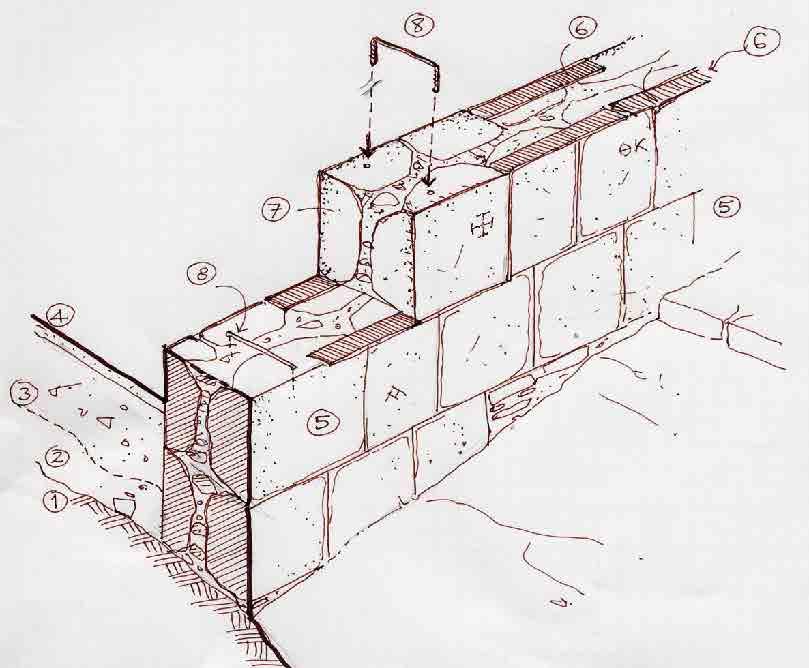

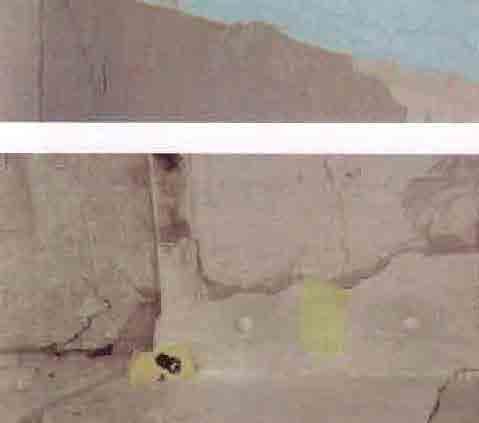

30 Σινά, Αγ. Κορυφή: Αναστήλωση βασιλικής Ιουστινιανού (1999 & 2010)

31

32

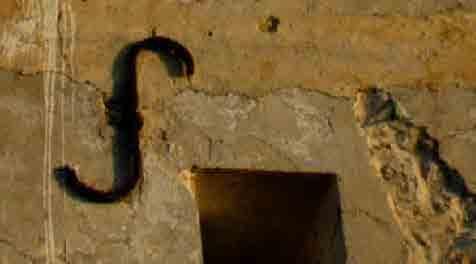

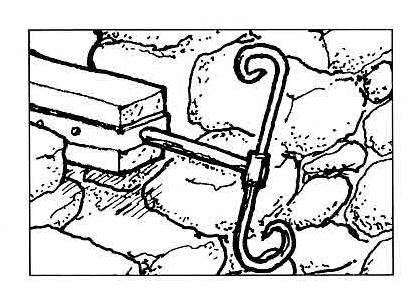

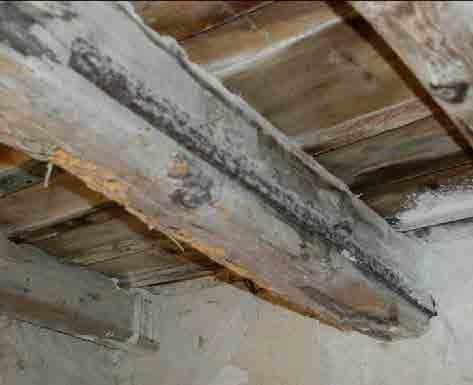

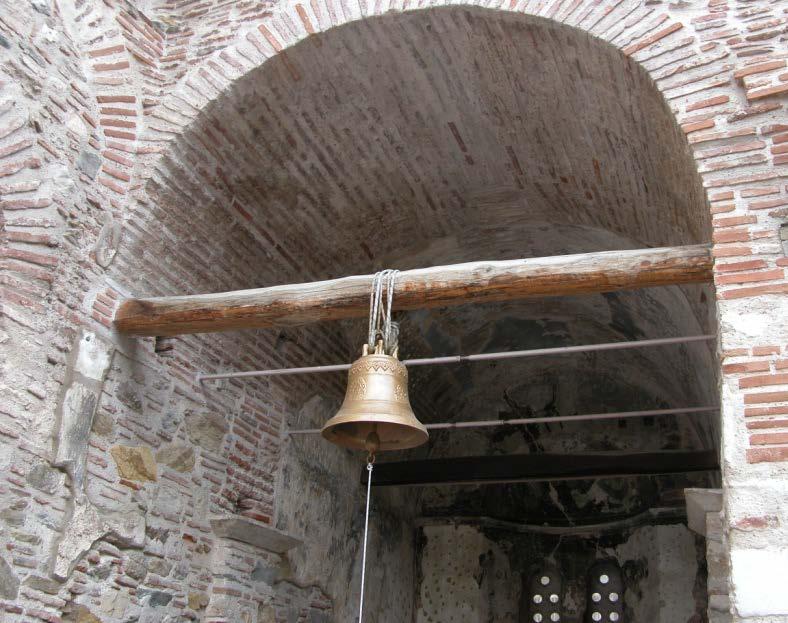

33 Δέση με εφελκυόμενα στοιχεία

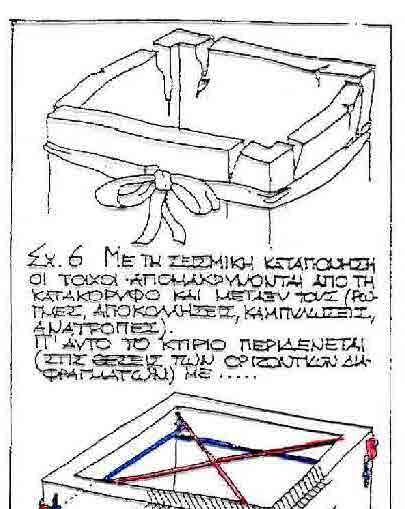

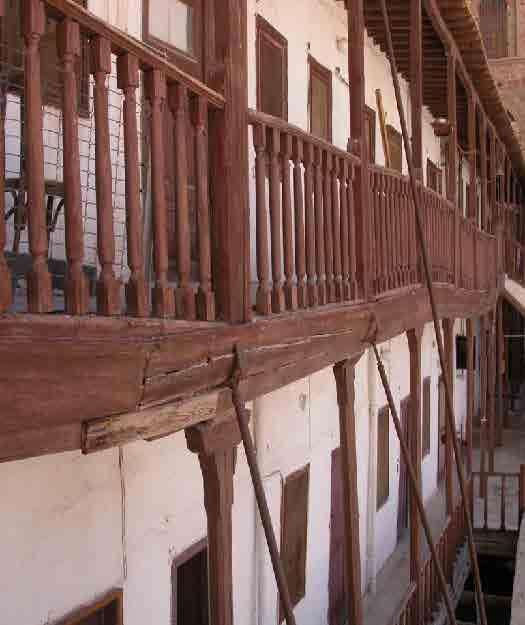

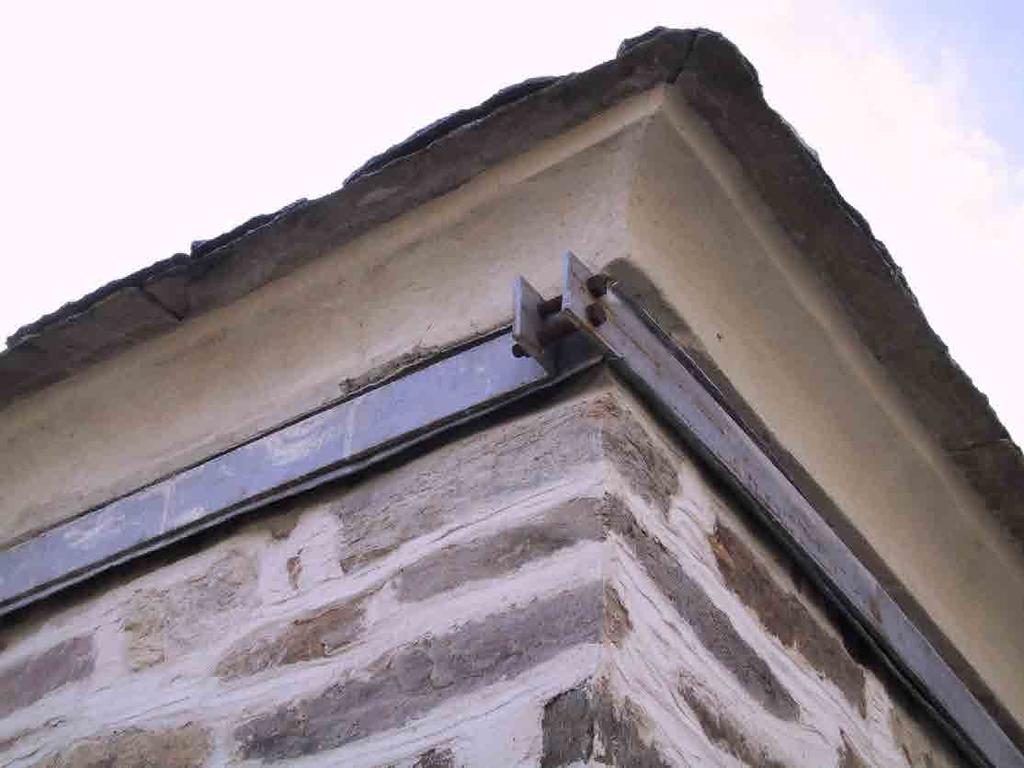

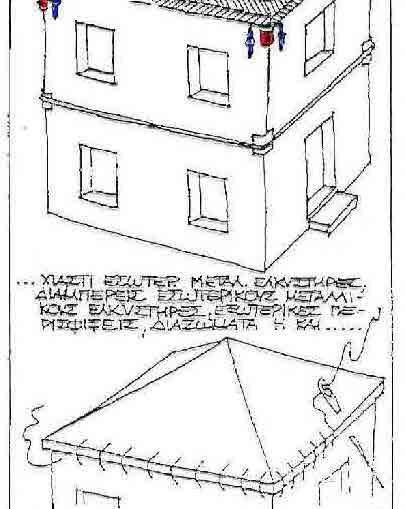

34 Βατοπαίδι, Πύργος Παναγίας Περίδεση c.1935 Παναγία Χαλκέων Περίδεση με εφελκυόμενα στοιχεία Σχημ. Π. Τουλιάτος

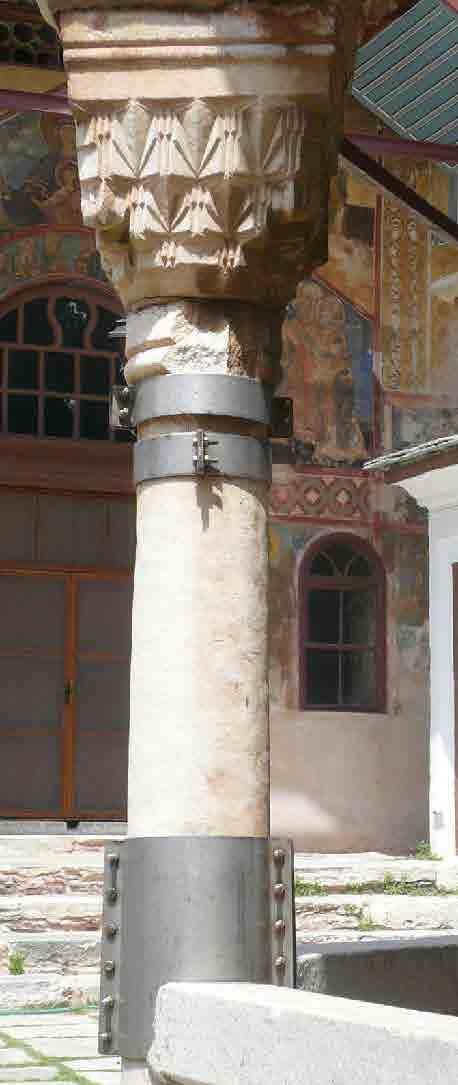

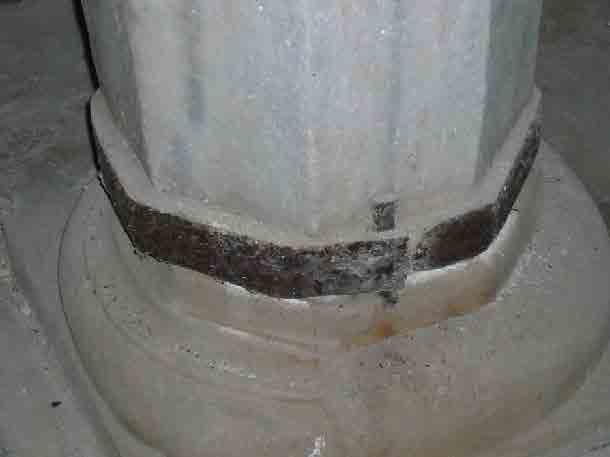

35

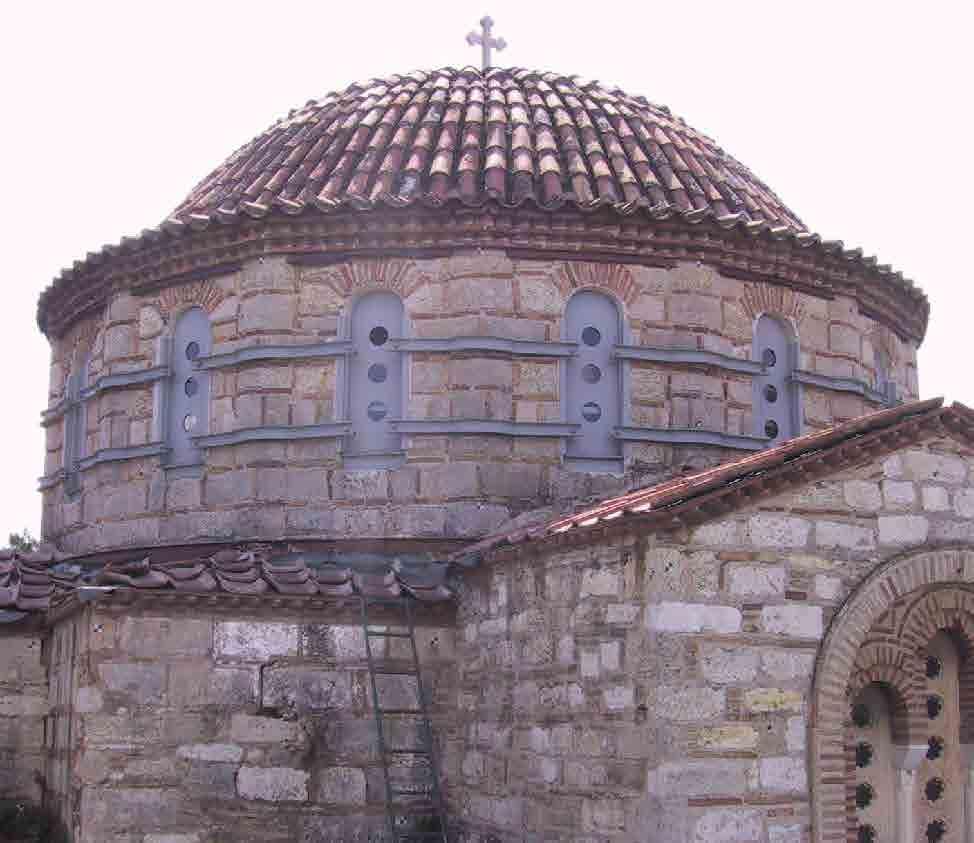

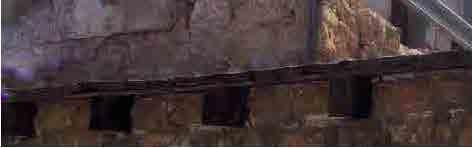

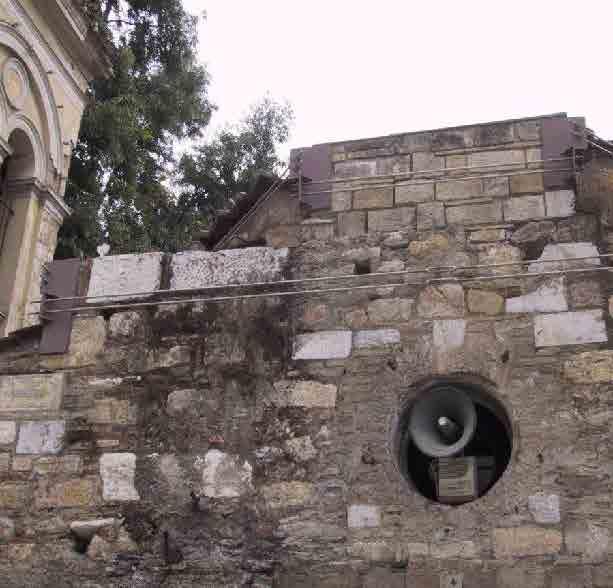

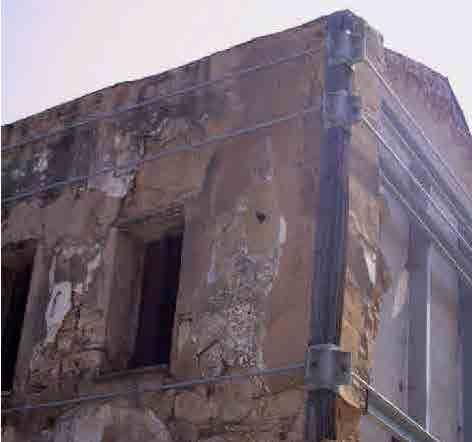

36 Παντάνασσα στο Μοναστηράκι, Αθήνα Μονή Δαφνίου, Ανατολική Πτέρυγα

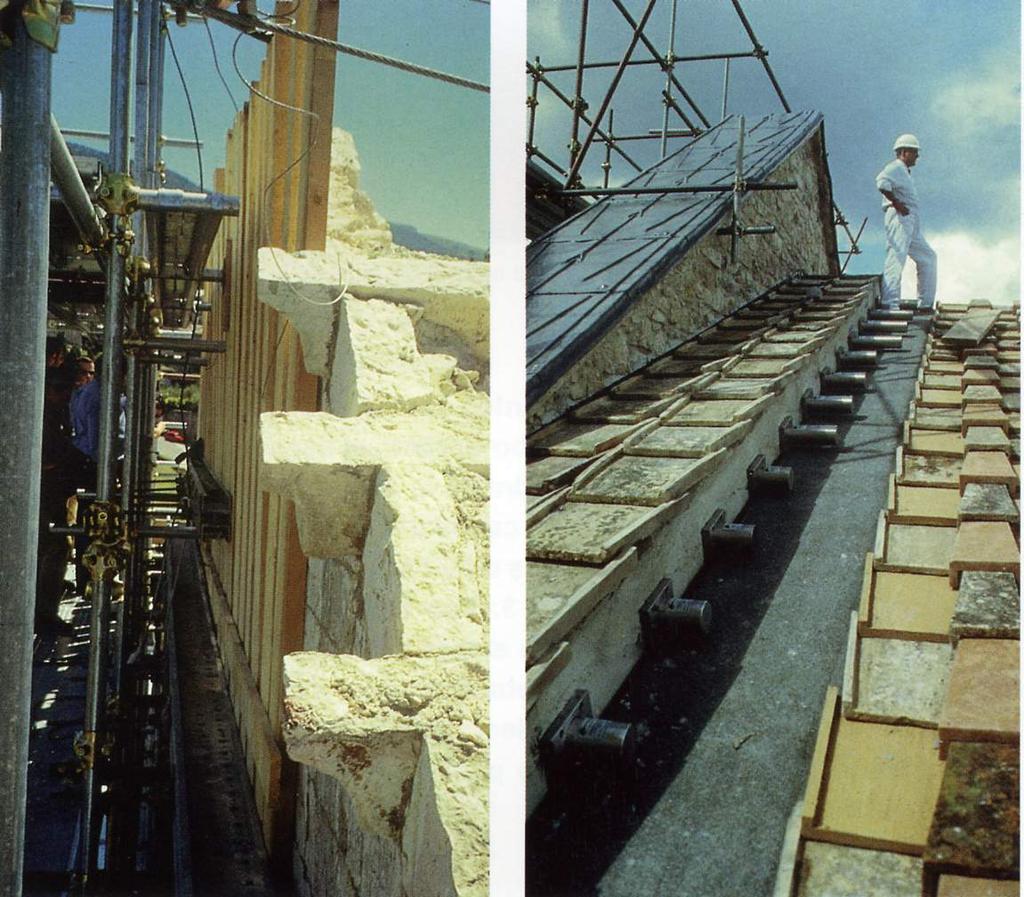

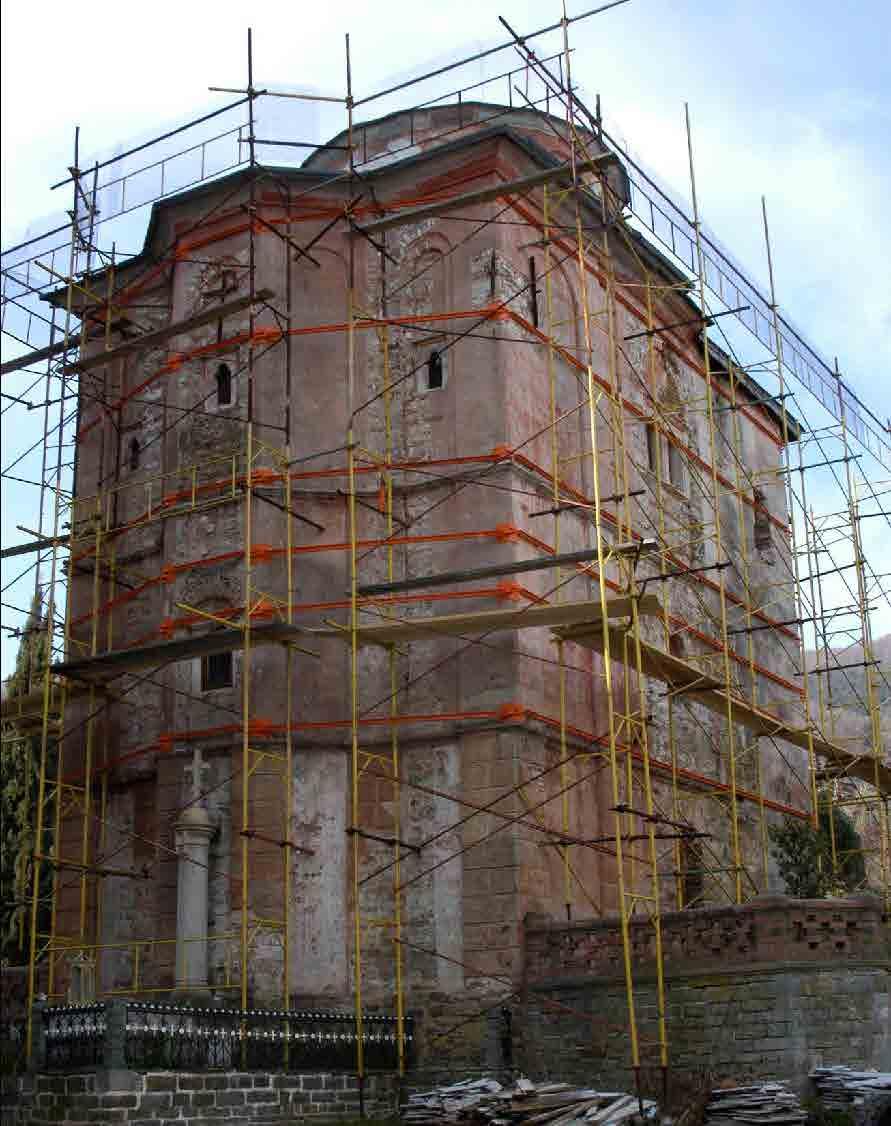

37 Προσωρινά μέτρα στερέωσης Ναός Αγ. Αντωνίου, Σεράι Καρυές Αγίου Όρους

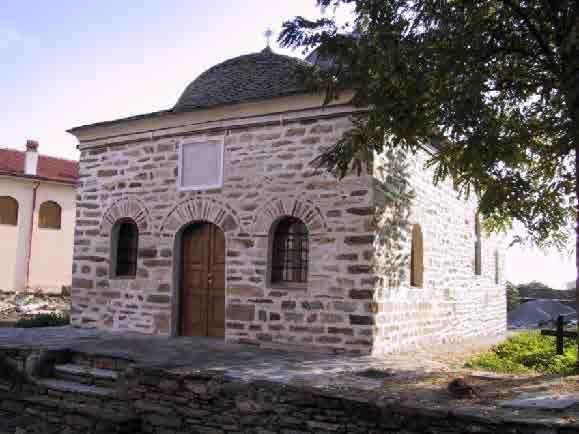

38

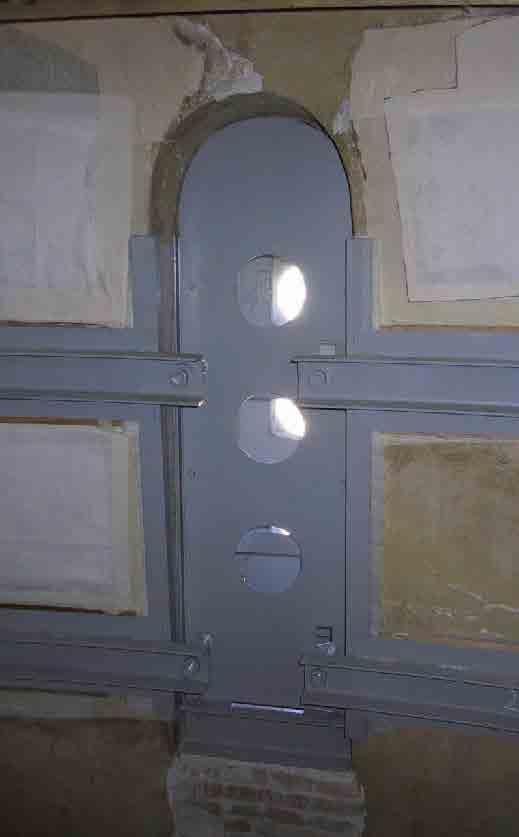

39

40

41

42

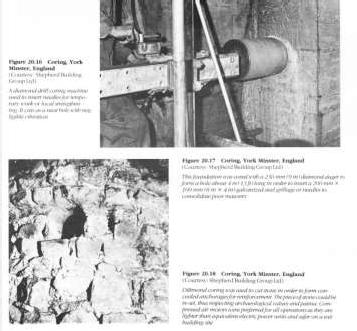

43

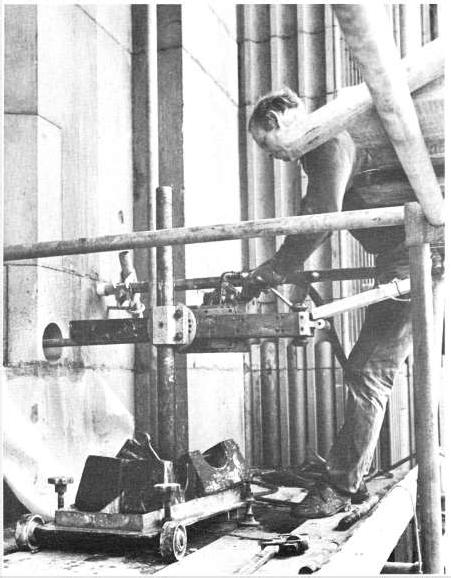

44

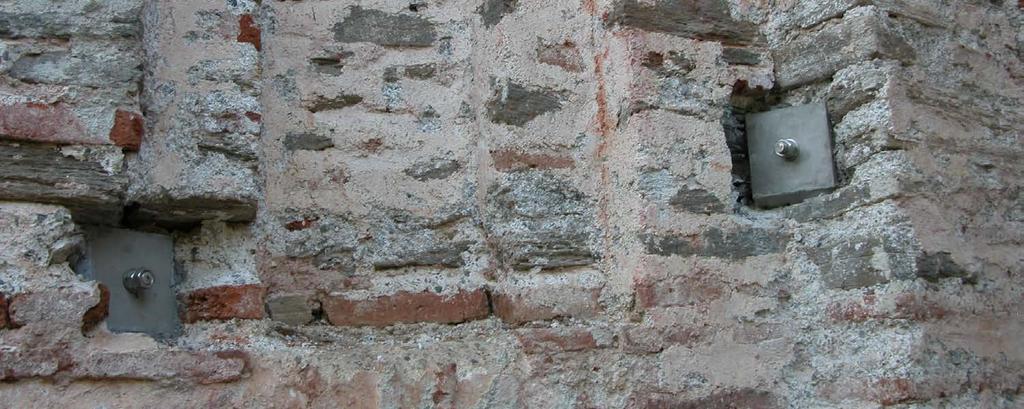

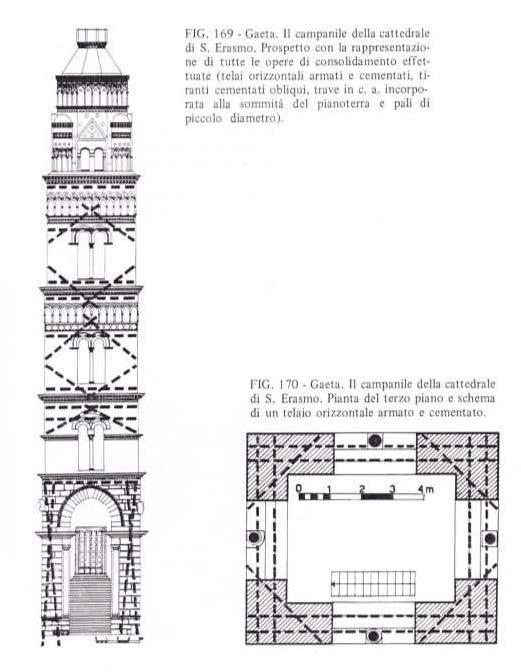

45 Εφαρμογή αφανών αγκυρίων στο κωδωνοστάσιο της Gaeta, Ιταλία 12 ος αι.

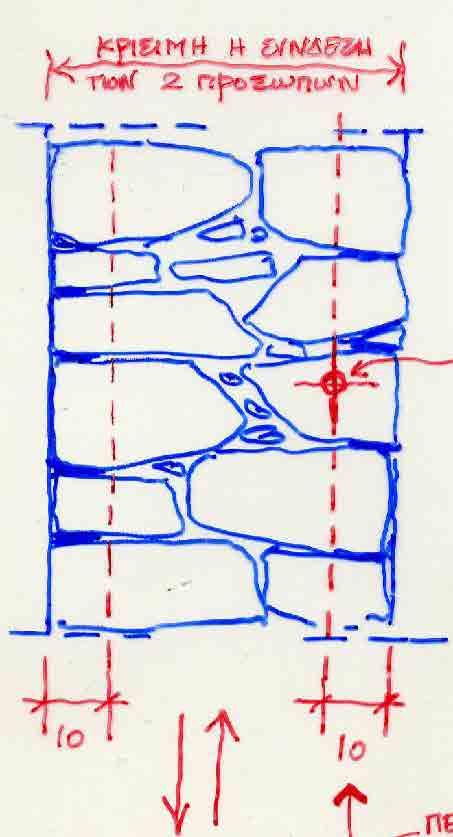

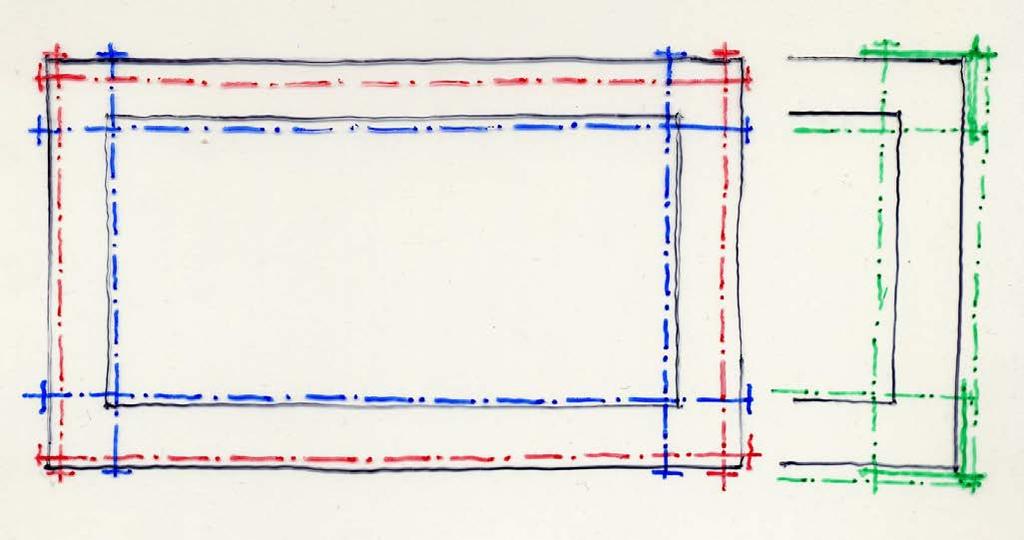

46 Στο μέσα πρόσωπο της τοιχοποιίας Εντός της τοιχοποιίας Στη περίμετρο της τοιχοποιίας Δυνατές θέσεις τοποθέτησης ελκυστήρων σε τοιχοποιίες

47 Τοποθέτηση ράβδων εκτός της τοιχοποιίας Τοποθέτηση ράβδων εντός της τοιχοποιίας

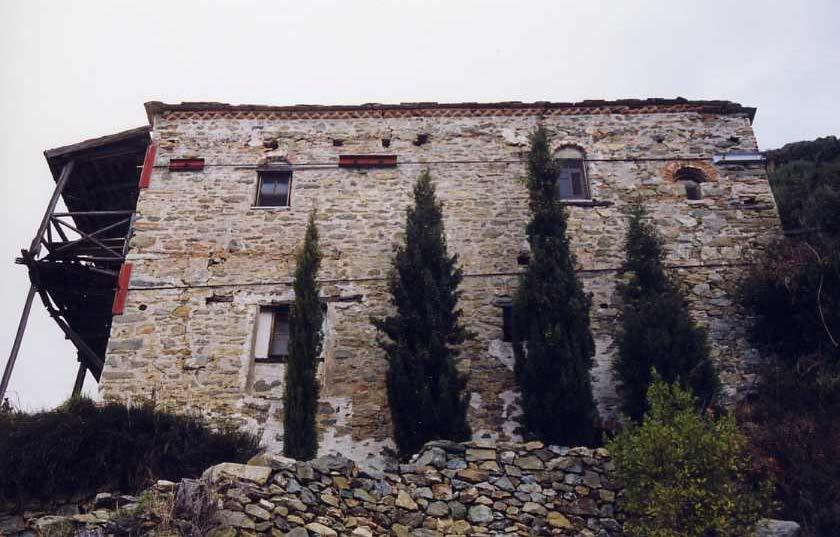

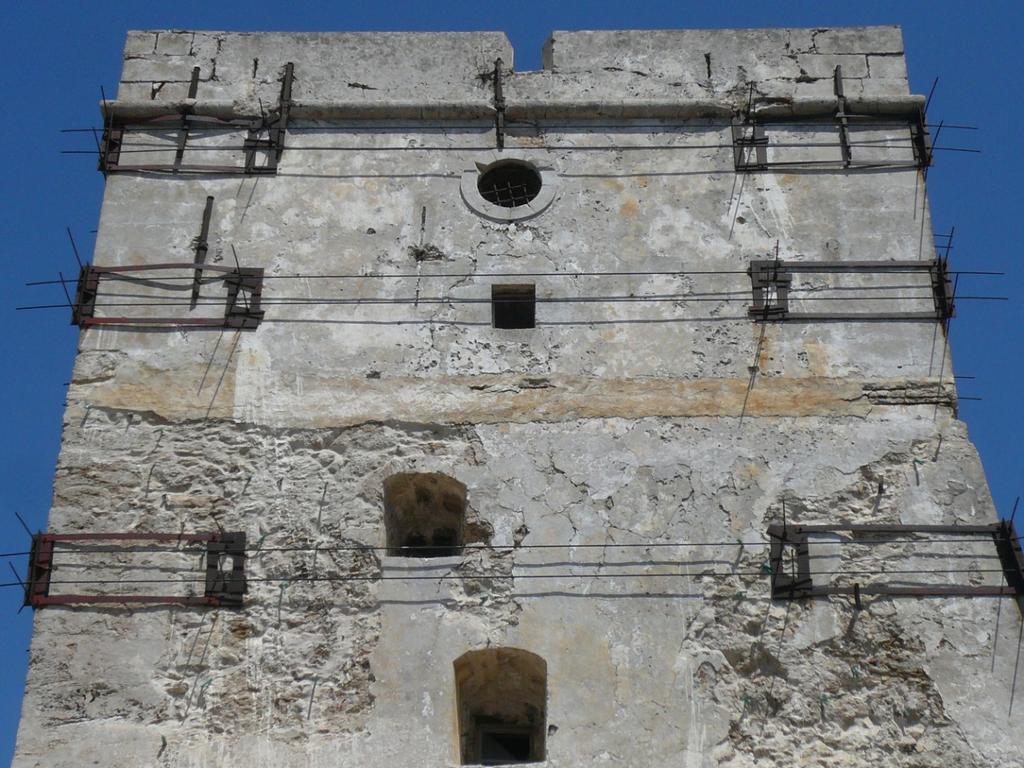

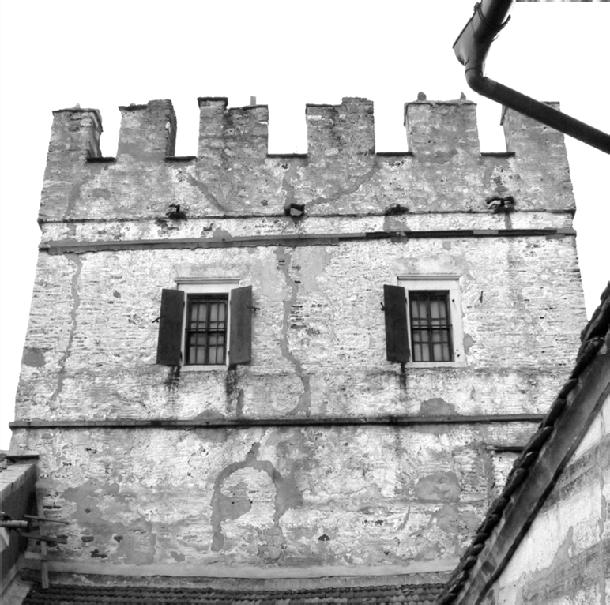

48 Μονή Στροφάδων, περίδεση του Πύργου

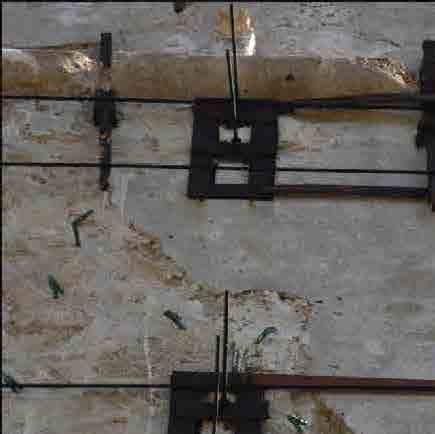

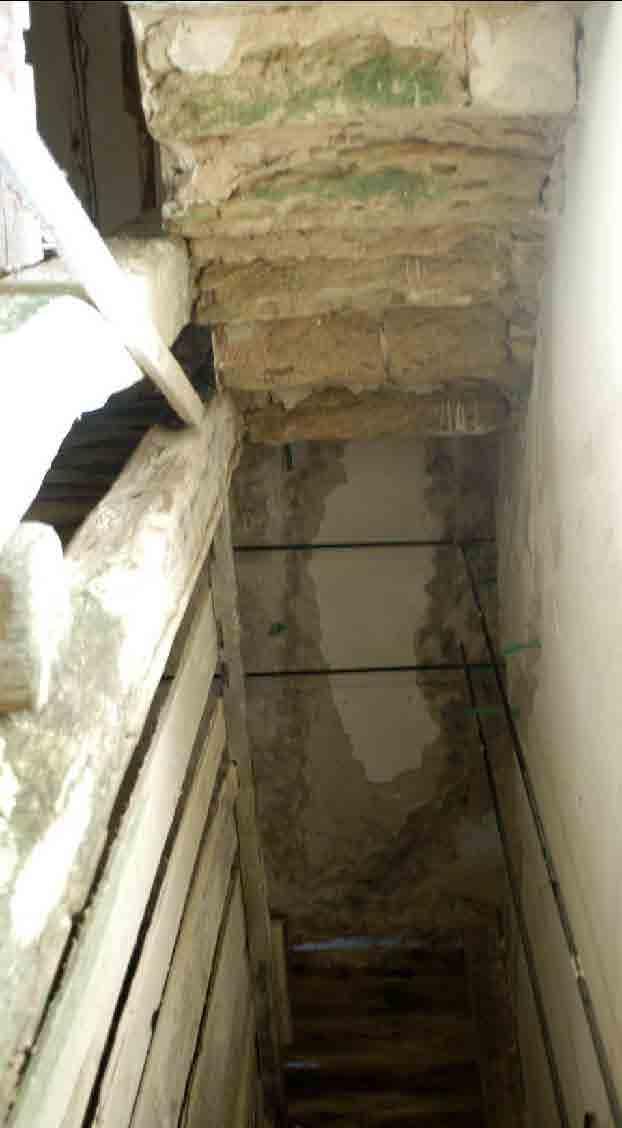

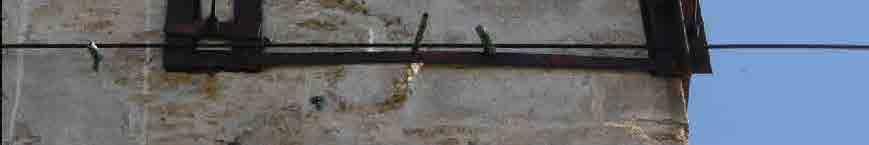

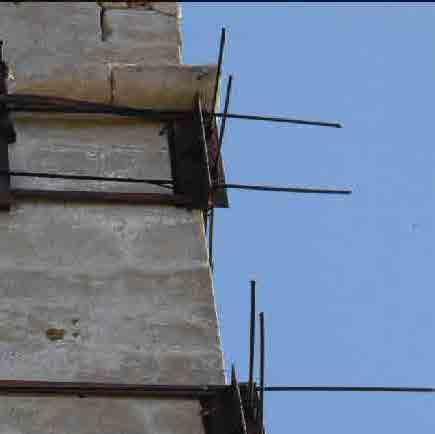

49

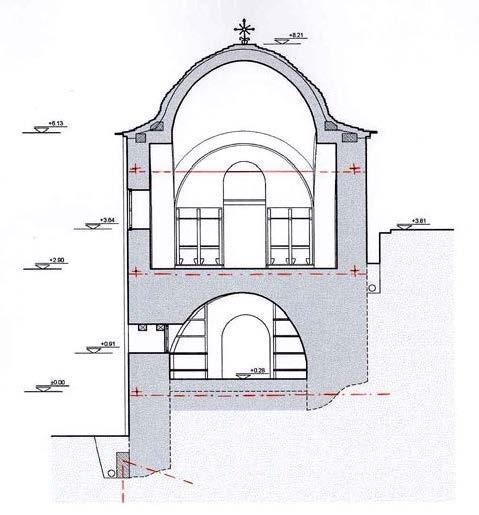

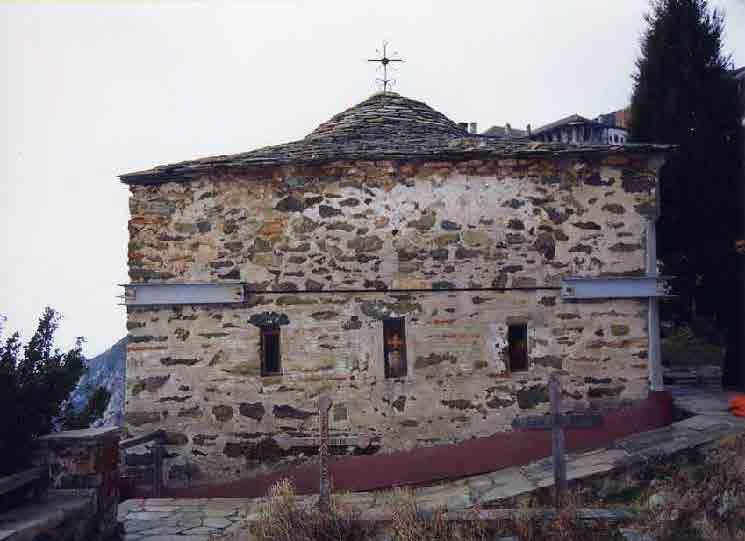

50 Σιμωνόπετρα: Στερέωση και Αποκατάσταση Κοιμητηριακού ναού ( ) Αρχιτέκτονες: Π. Κουφόπουλος, Μ. Μυριανθέως. Συνεργάτης: Κ.Σκαρής, Στ. Παρασκευόπουλος Πολ. Μηχανικός: Π. Παναγιωτόπουλος

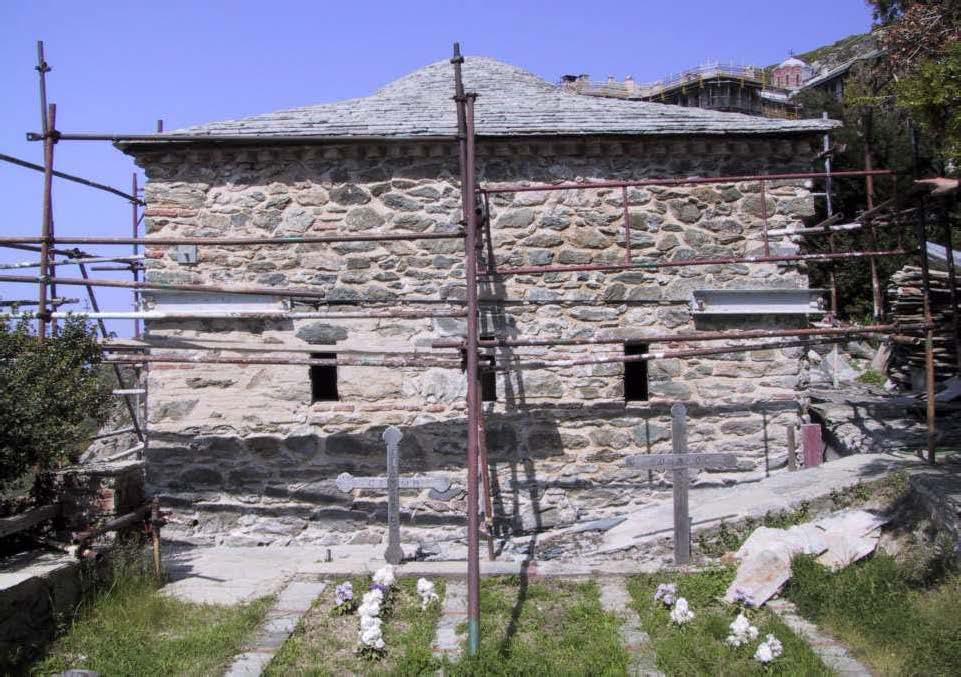

51

52

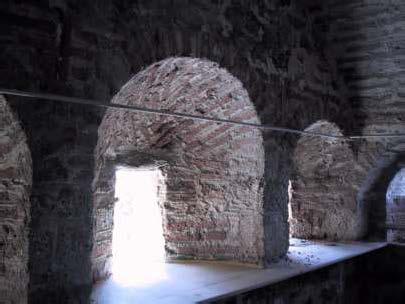

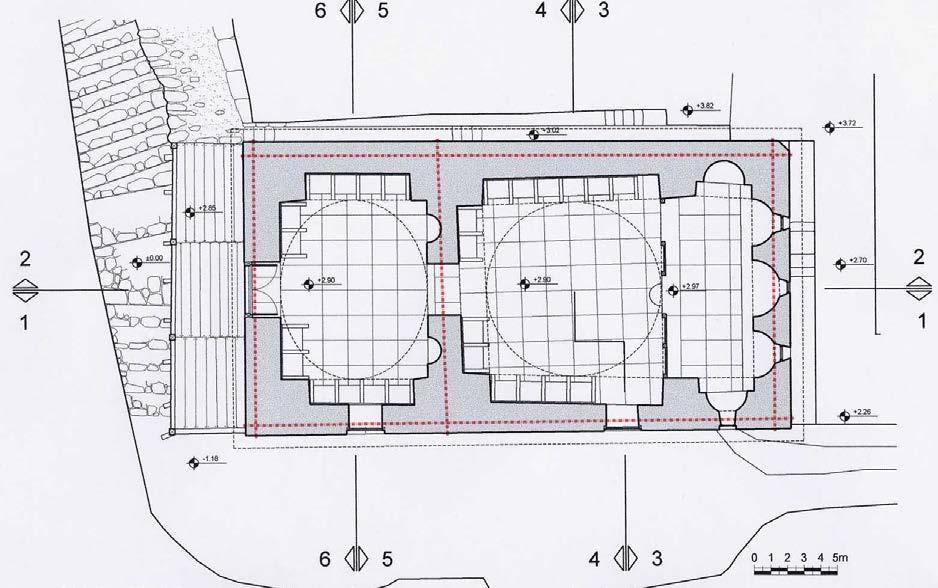

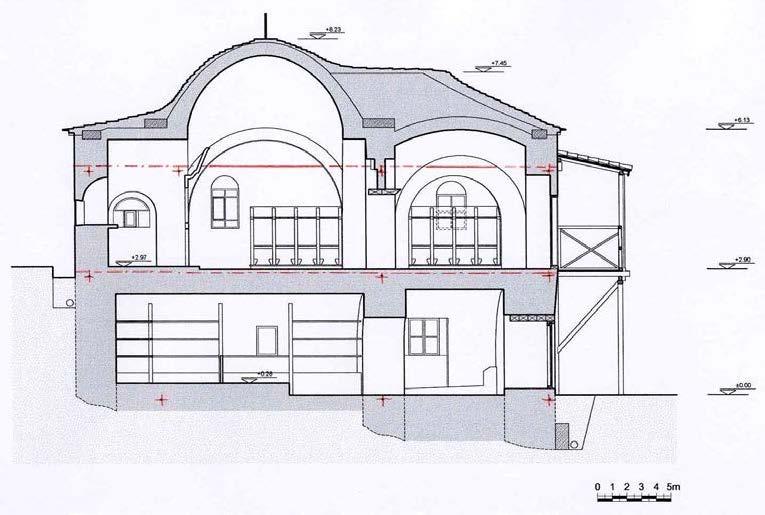

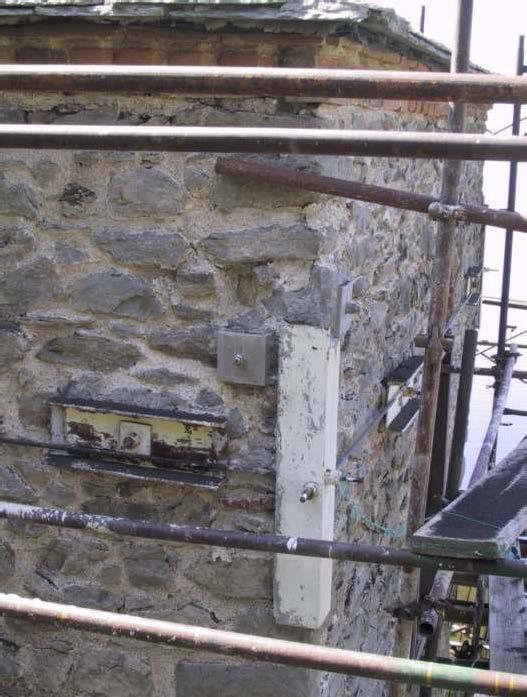

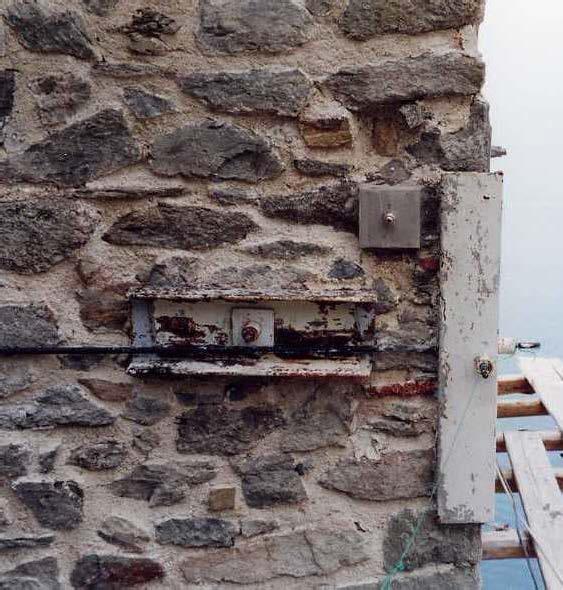

53

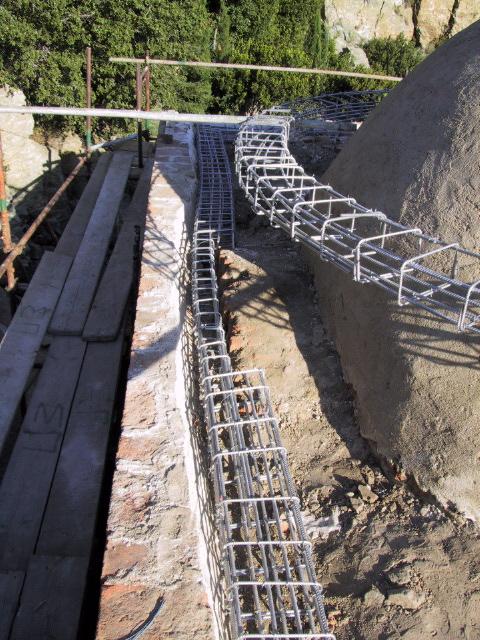

54

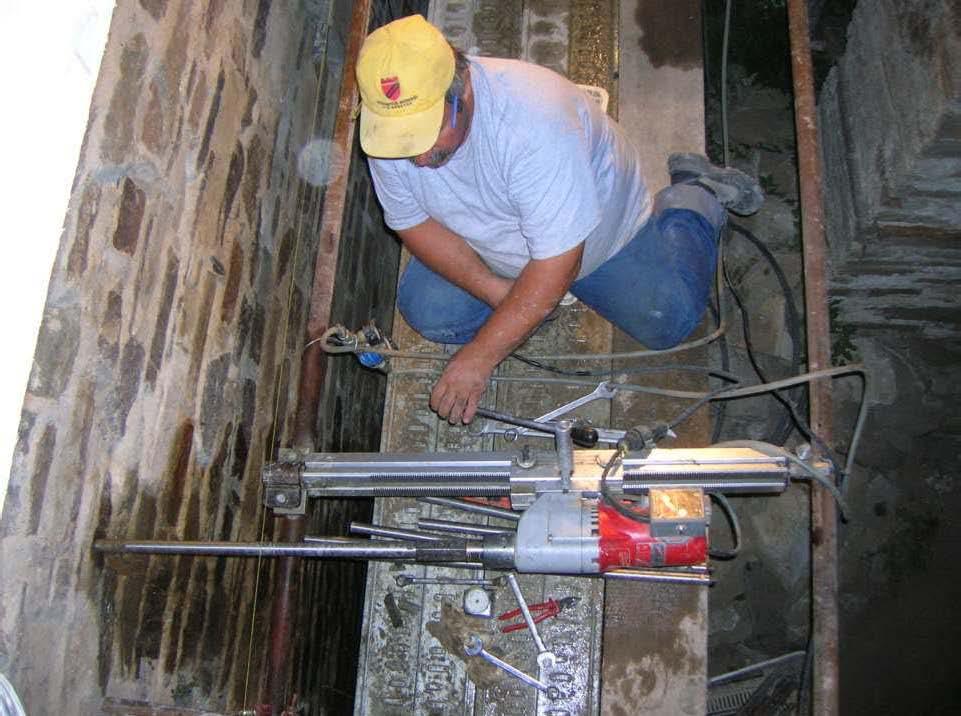

55

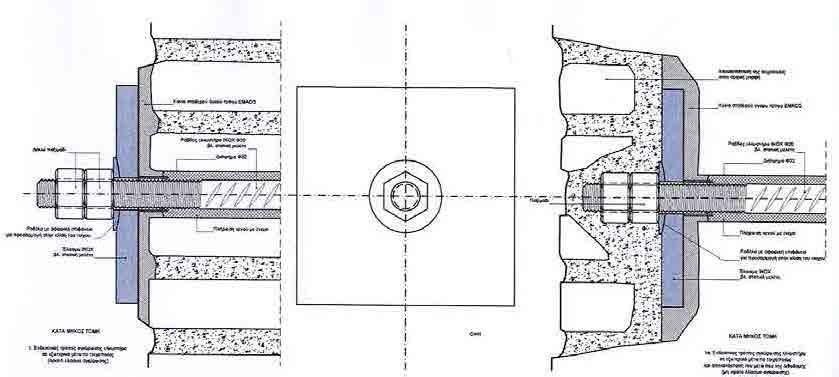

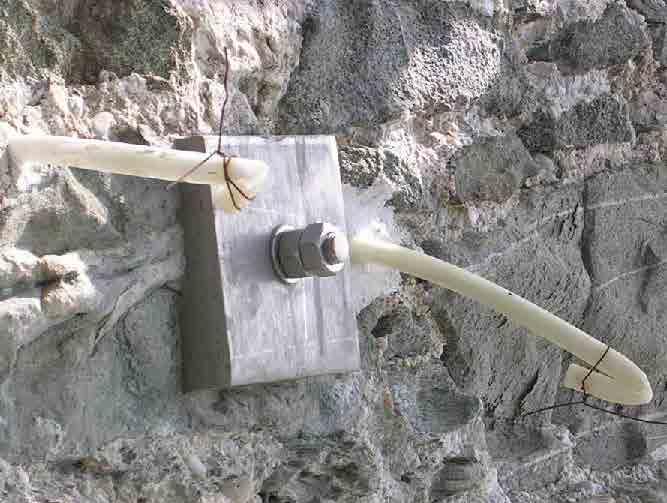

56

57 Στερέωση και Αποκατάσταση Καθολικού Μονής Σίμωνος Πέτρας ( ) Αρχιτέκτονες: Π. Κουφόπουλος, Στ. Μαμαλούκος, Μ. Μυριανθέως, Α. Καμπόλη Συνεργάτης: Δ. Μυριανθεύς (β φάση) Πολ.Μηχανικός: Κώστας Ζάμπας

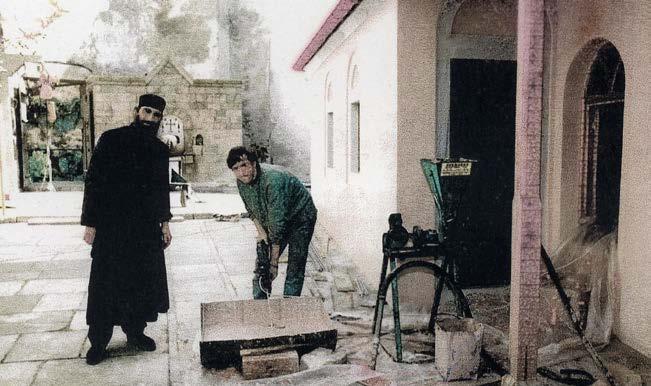

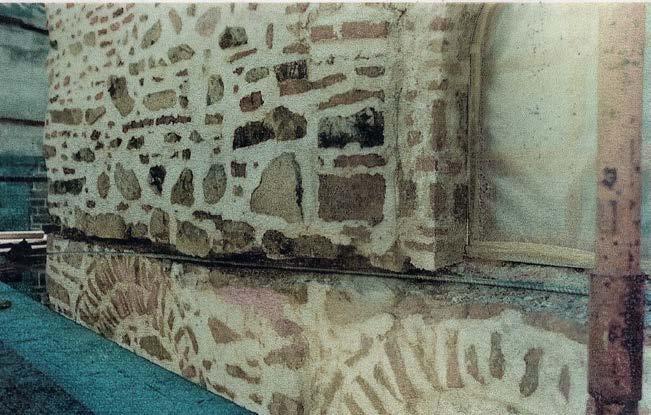

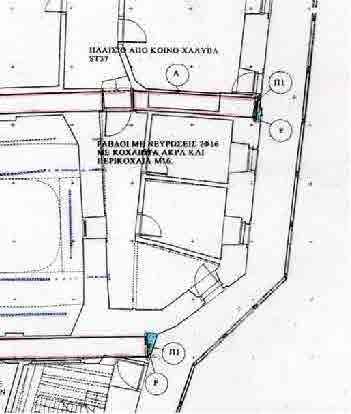

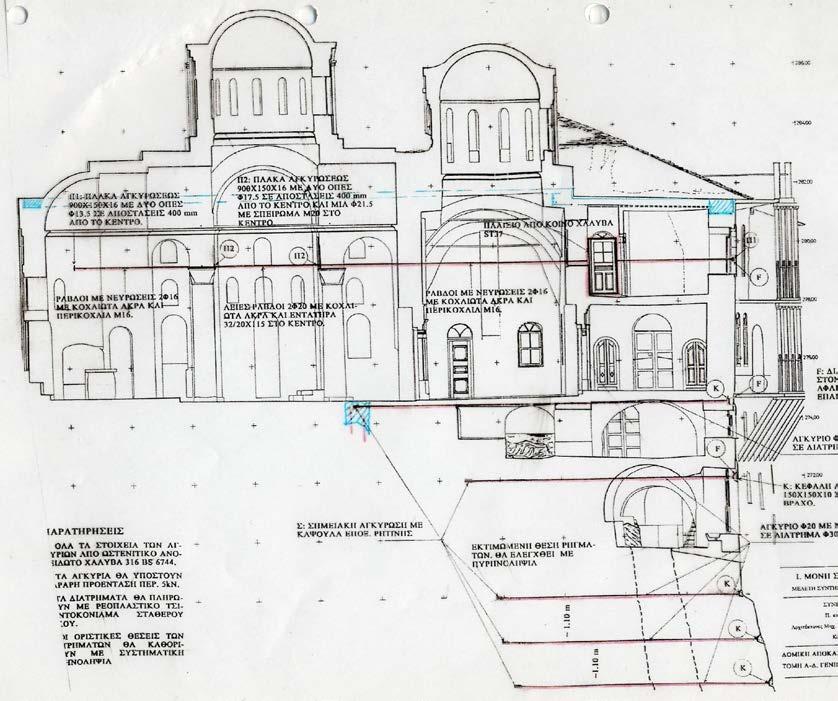

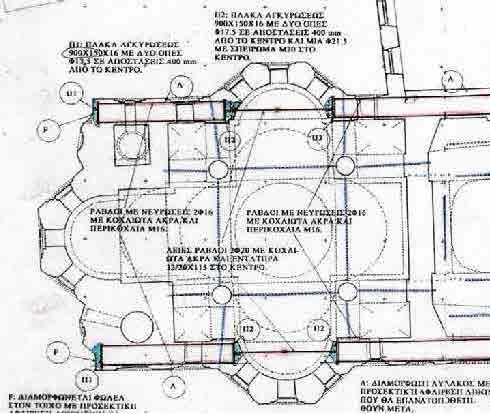

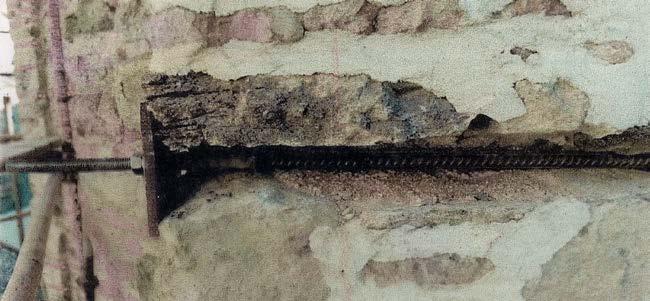

58

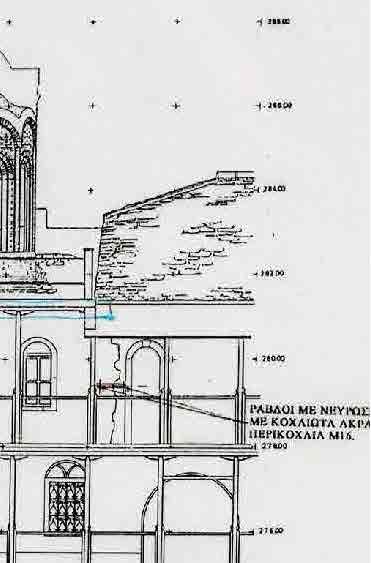

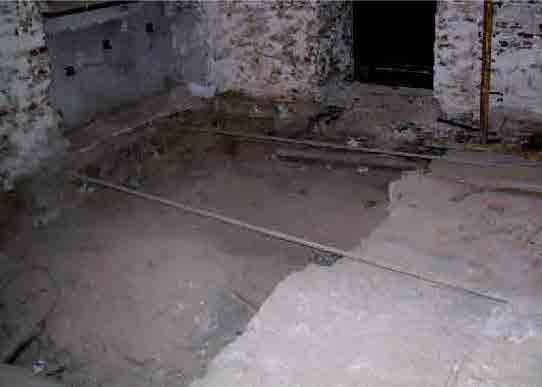

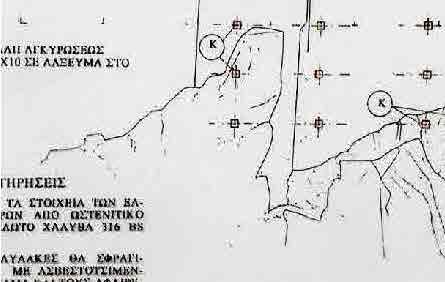

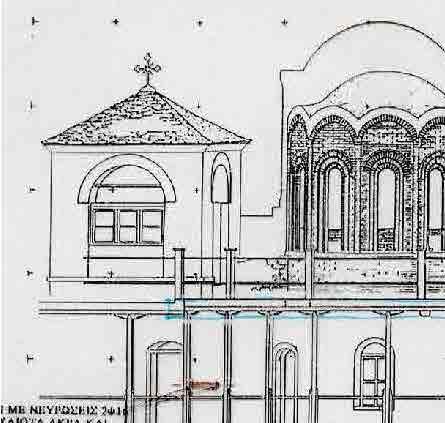

59

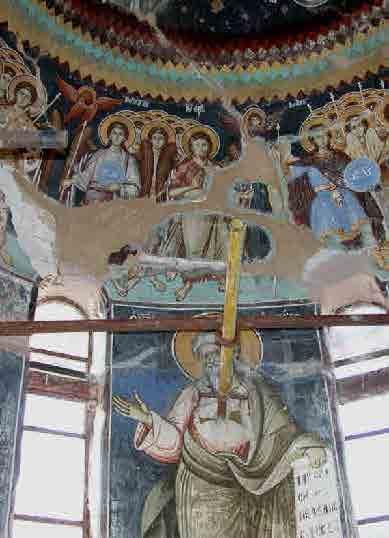

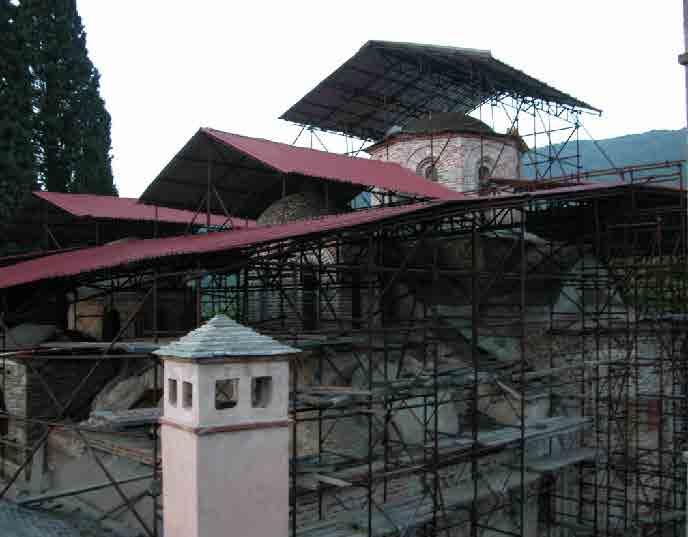

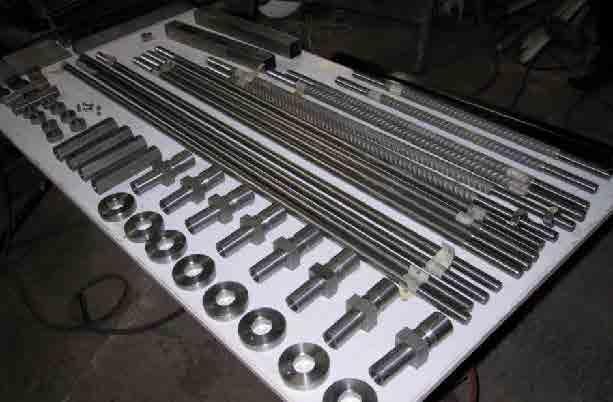

60 Στερέωση και Αποκατάσταση Κυριακού σκήτης Αγ. Δημητρίου Ι. Μονής Βατοπαιδίου Αποτύπωση: Σ&Α Μαμαλούκου Αρχιτεκτονικά: Π.Κουφόπουλος, Μ. Μυριανθέως και συνεργάτες Πολ. Μηχανικός: Π.Παναγιωτόπουλος Εκτέλεση: Αυτεπιστασία ΙΜΜΒ, συντονιστής: Μον. Ιγνάτιος Δομικές ενισχύσεις: Μνημειοτεχνική ΕΠΕ Συντήρηση τοιχογραφιών: 10η ΕΒΑ

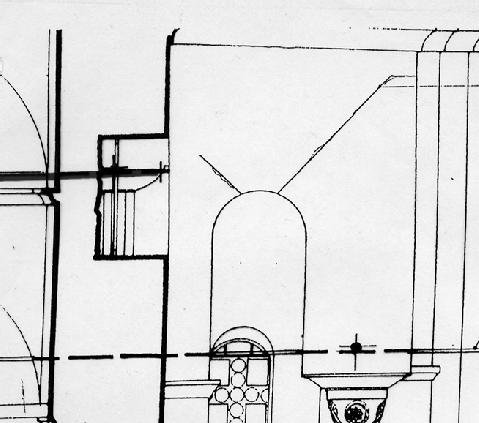

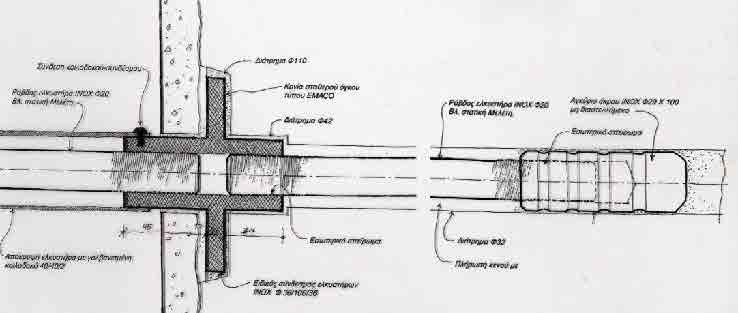

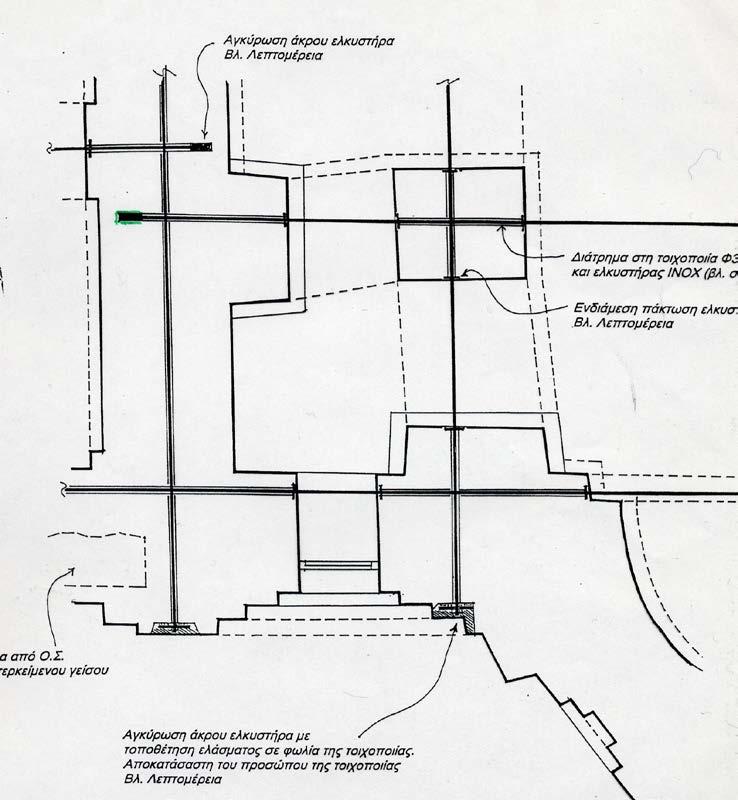

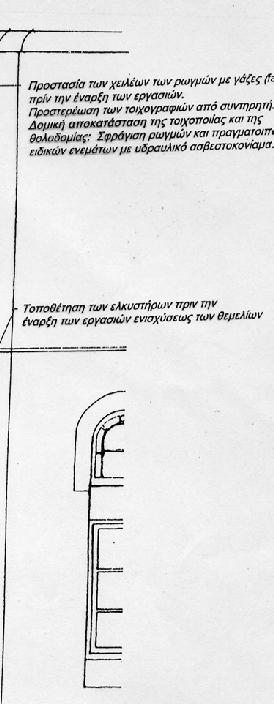

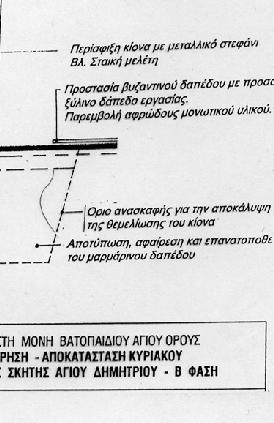

61

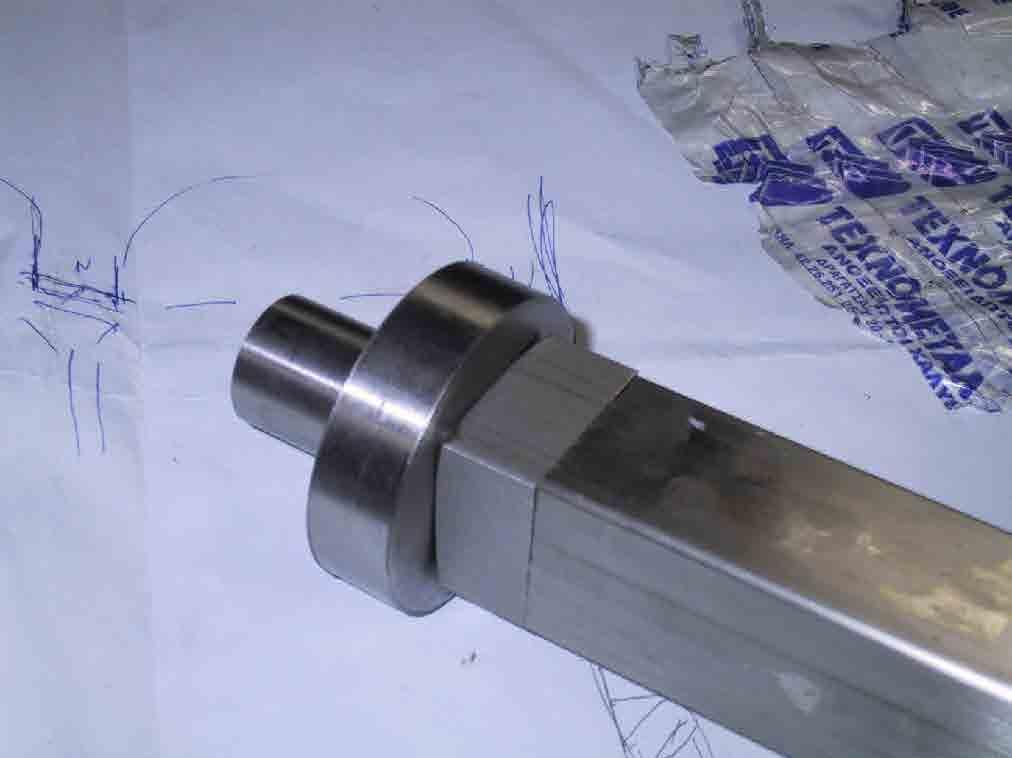

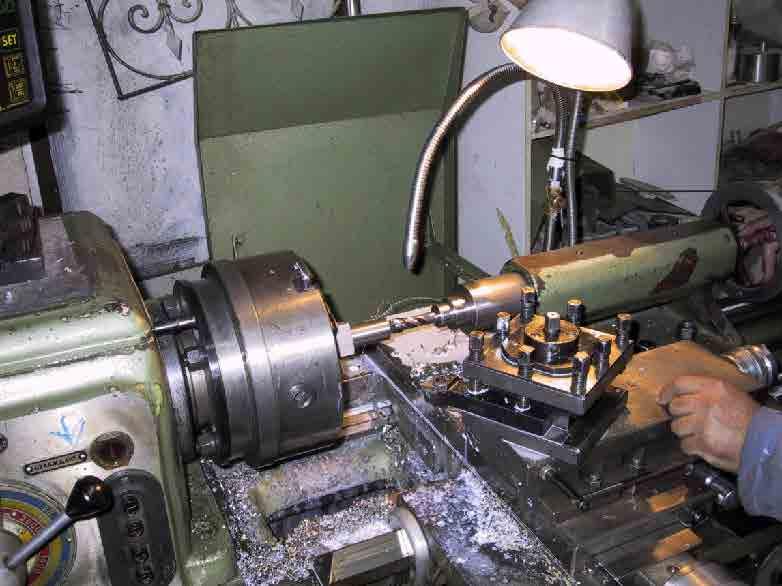

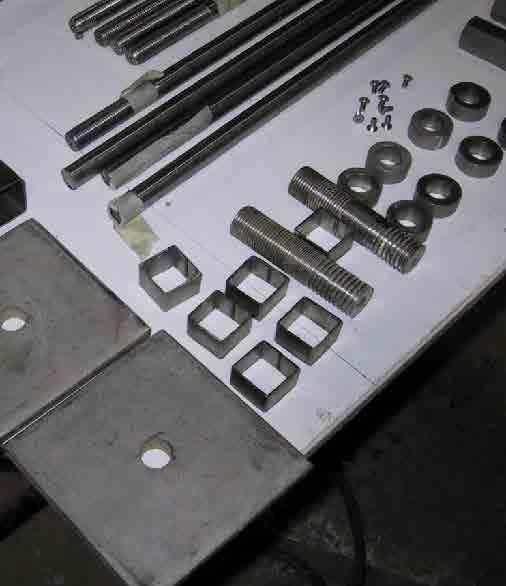

62

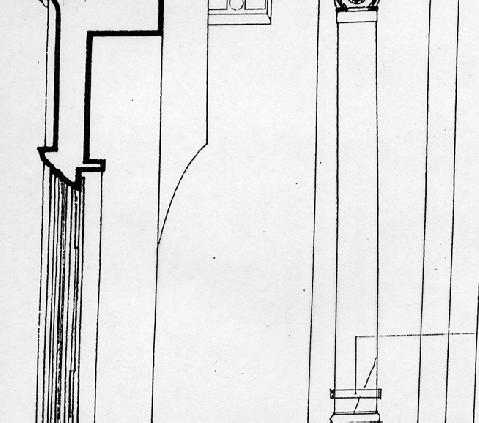

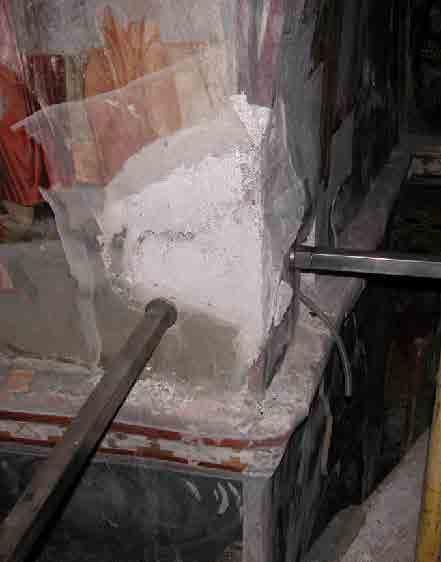

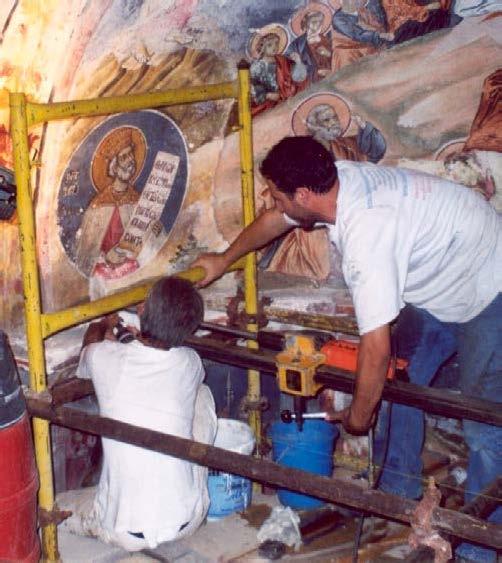

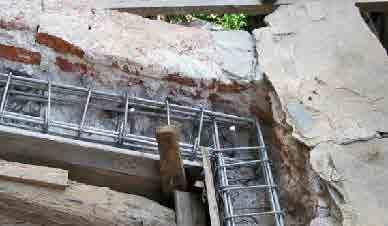

63

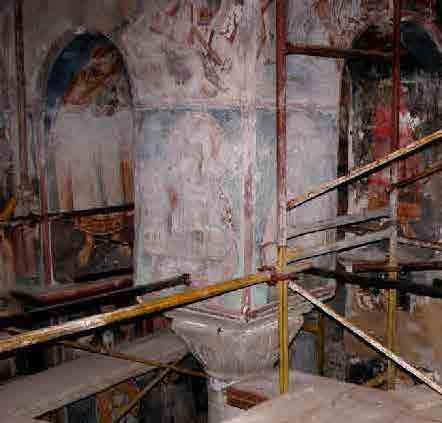

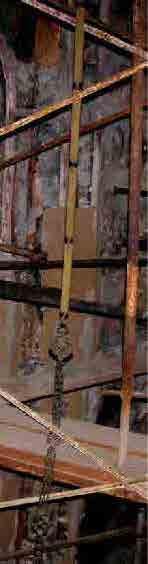

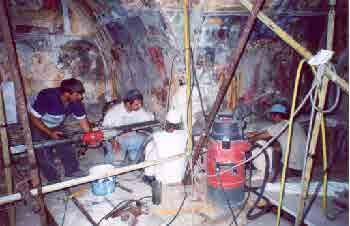

64

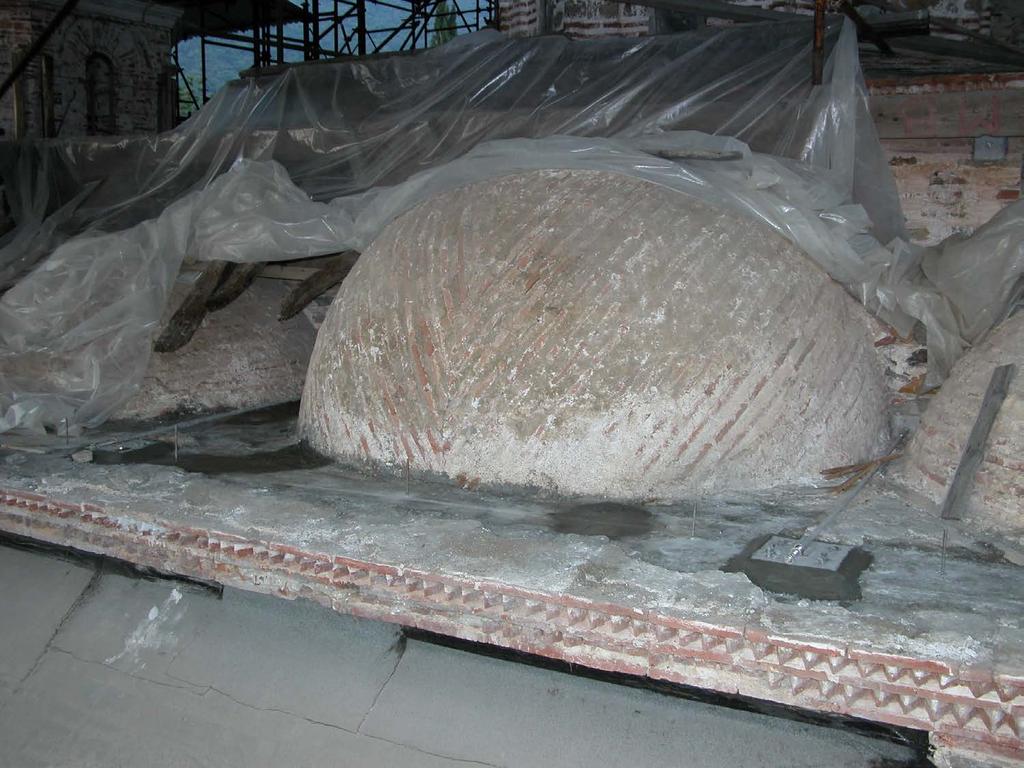

65

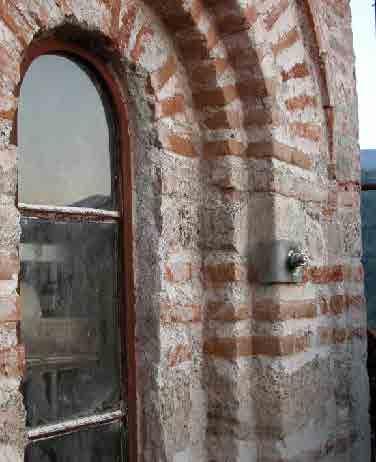

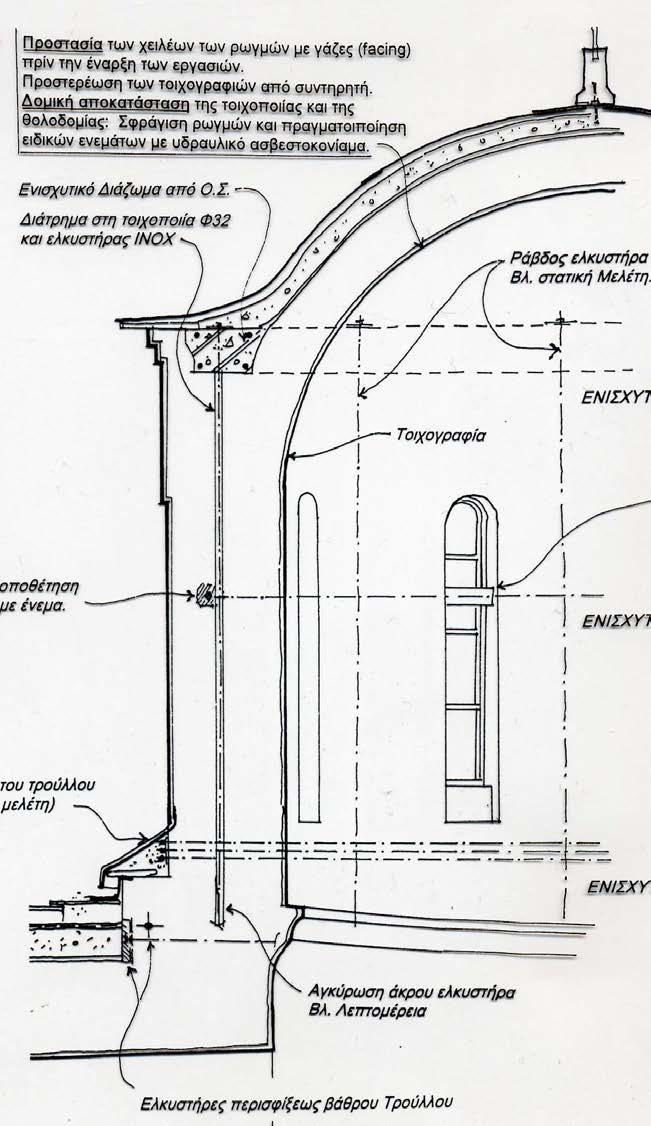

66

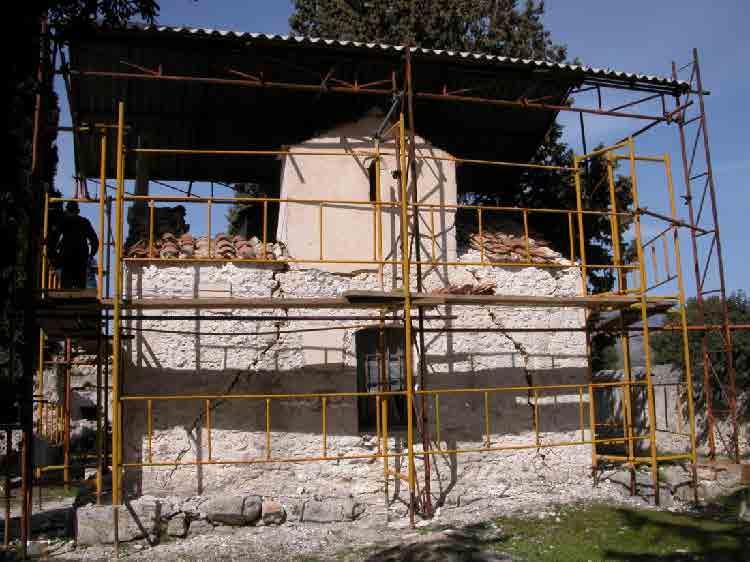

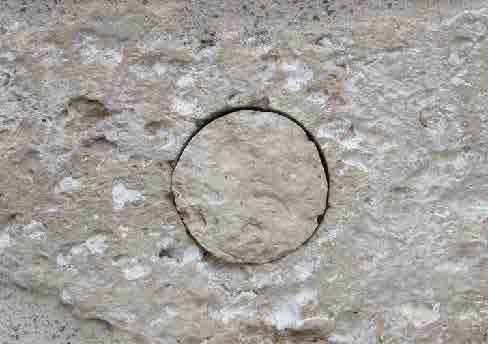

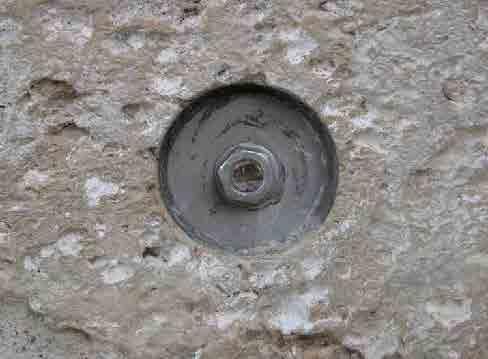

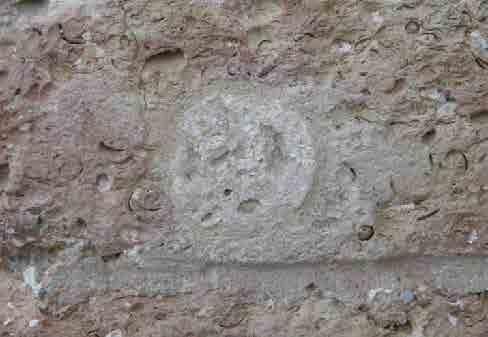

67 Μονή Σωτήρος στο Αλεποχώρι Μεγαρίδος

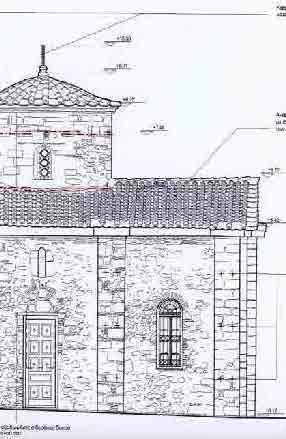

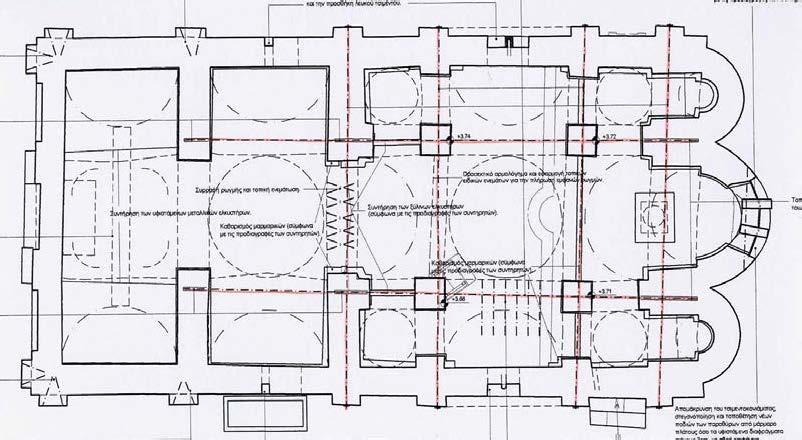

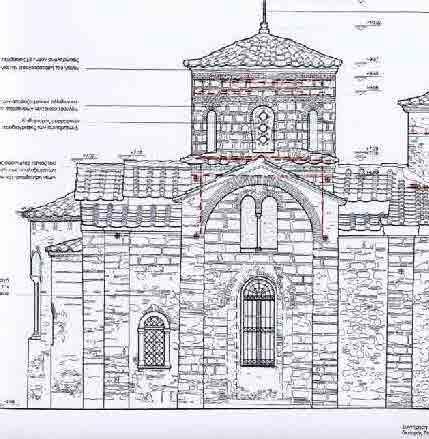

68 Στερέωση και Αποκατάσταση Καθολικού Μονής Αγ. Ασωμάτων Πετράκη, Αθήνα Αποτύπωση: Σ&Α Μαμαλούκου Αρχιτεκτονικά: Π.Κουφόπουλος, Μ. Μυριανθέως, Συνεργάτες: Κ. Σκαρής, Σ. Παρασκευόπουλος, Π. Κοκκινάκης, Α. Ανουσάκη Πολ. Μηχανικός: Π.Παναγιωτόπουλος Σύμβουλοι: Σ. Μαμαλούκος, Α. Γαλανού, Γ. Δογάνη

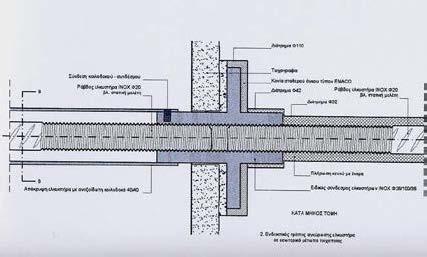

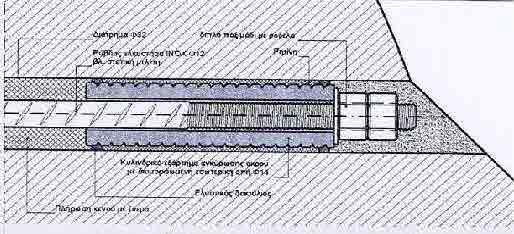

69

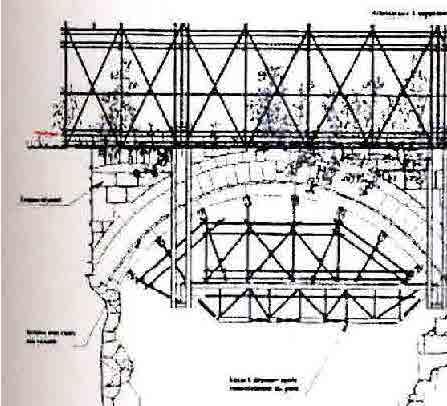

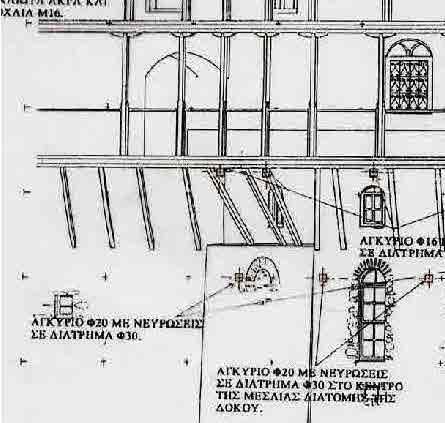

70 Pont du Grand Logis (18th cent.) Προσωρινή στήρηξη με ανάρτηση Ανάρτηση

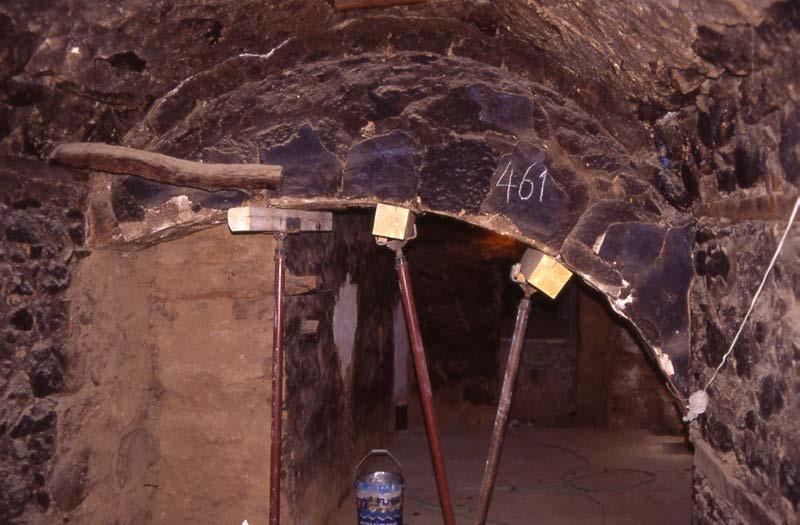

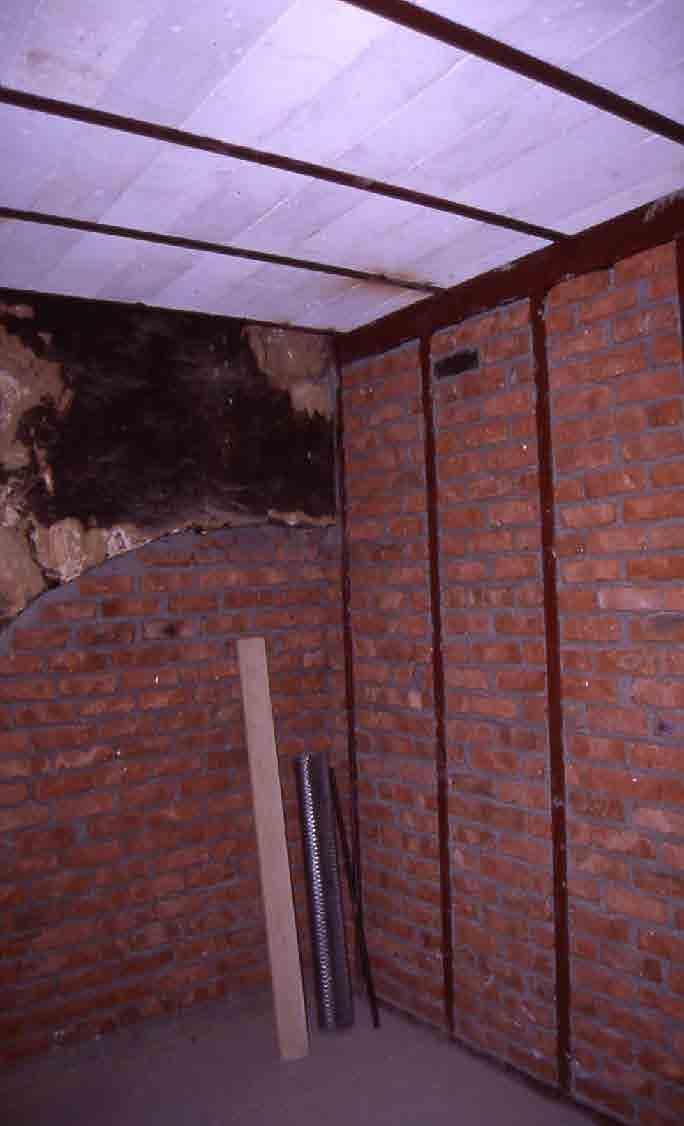

71 Υποστύλωση Μονή Σινά: Σκευοφυλάκιο ( ) Μελετητές: Π.Κουφόπουλος, Μ. Μυριανθέως, Π. Παναγιωτόπουλος. Κατασκευή: μοναχοί Δανιήλ & Θεόκτιστος

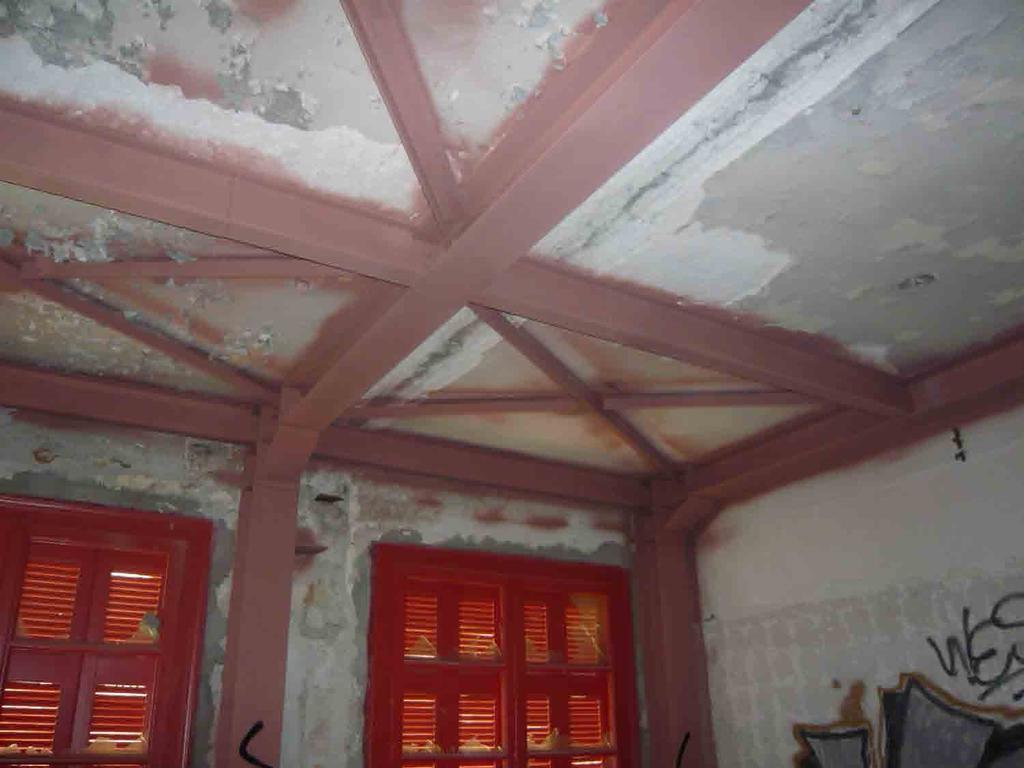

72

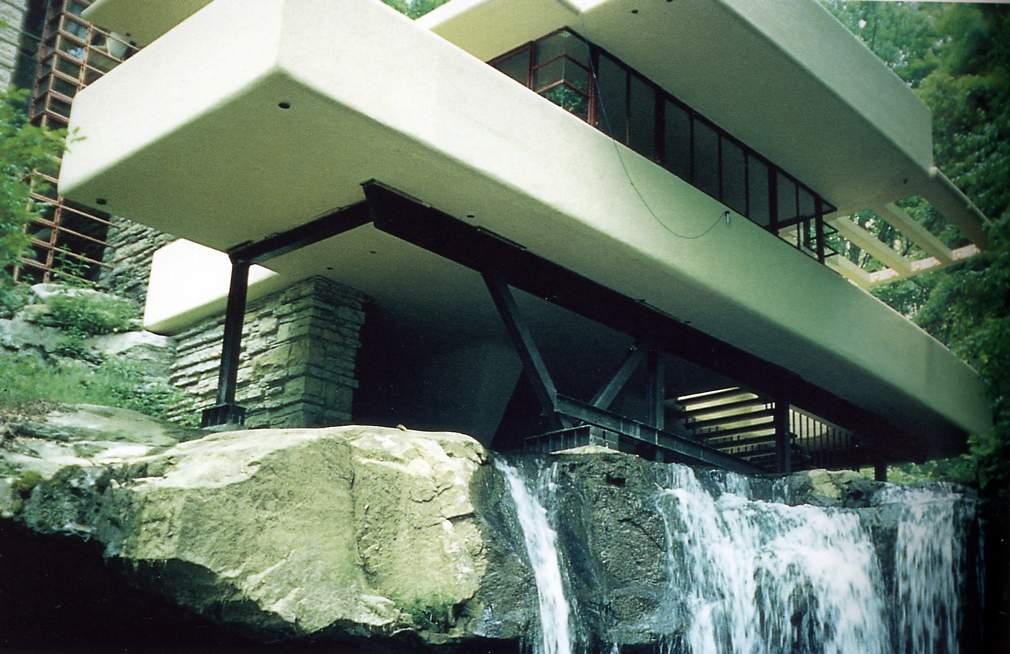

73 F. L. Write, Falling Water

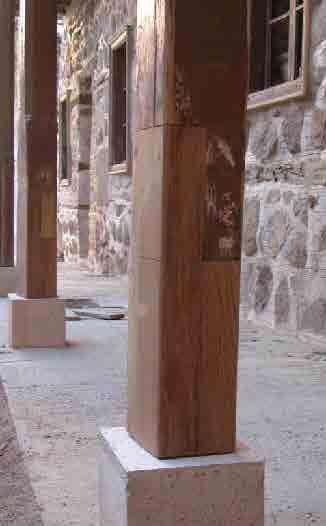

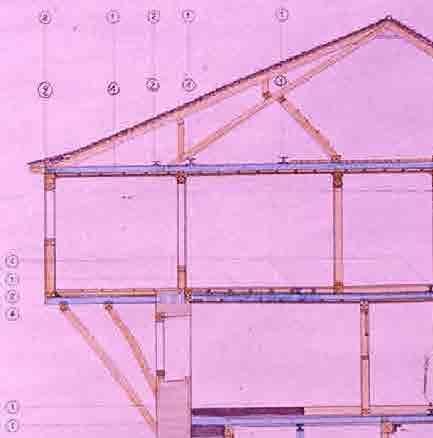

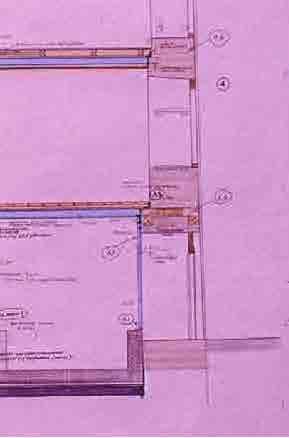

74 Εμ-πλοκή του νέου φορέα στον παλιό: Αποκατάσταση και επαναλειτουργία Ανατολικής πτέρυγας Μονής Βατοπαιδίου Αρχιτέκτονες: Π&Μ. Κουφοπούλου, Σ&Α Μαμαλούκου, Πολ. Μηχανικός: Π. Παναγιωτόπουλος

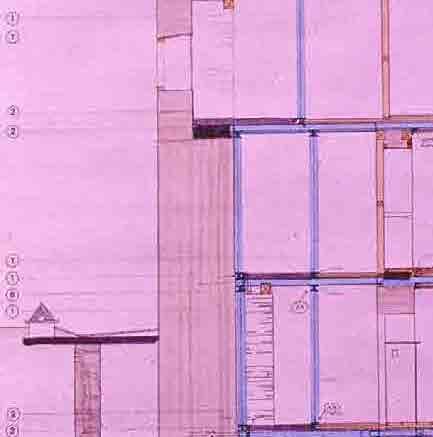

75

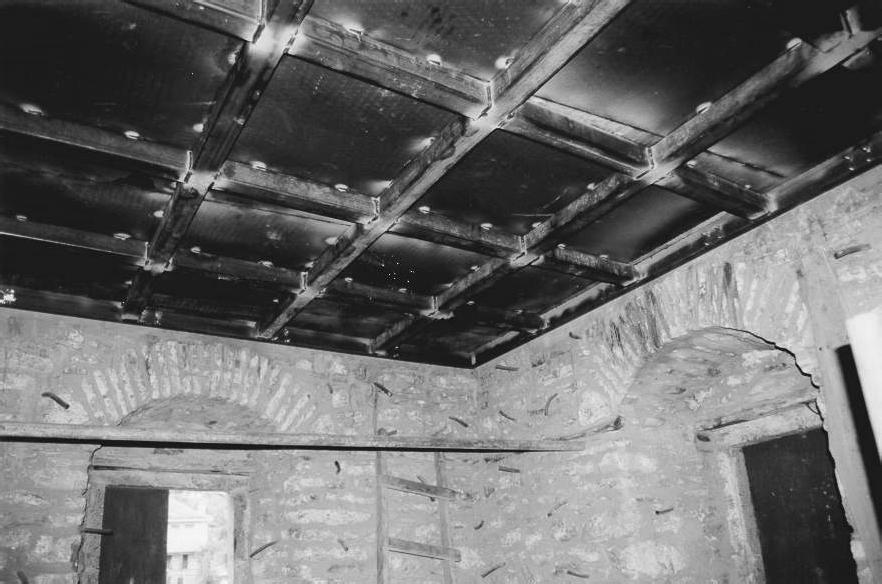

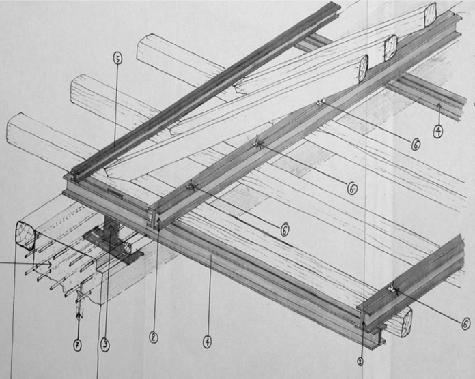

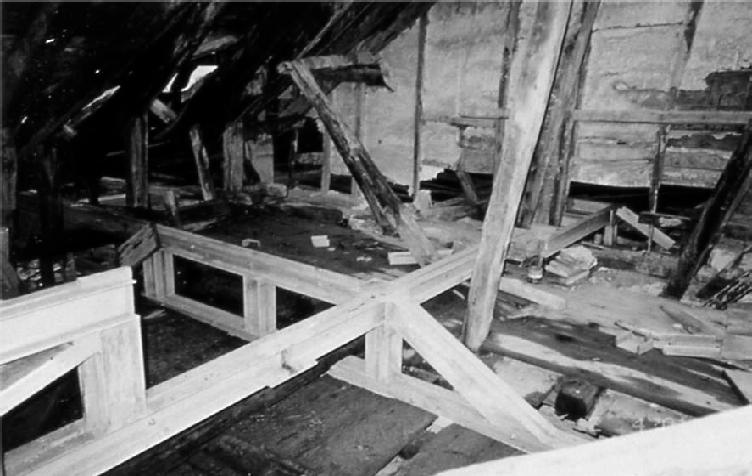

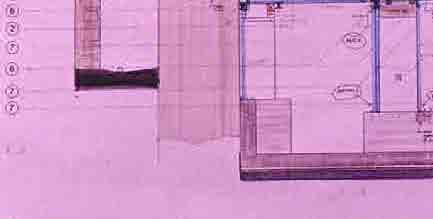

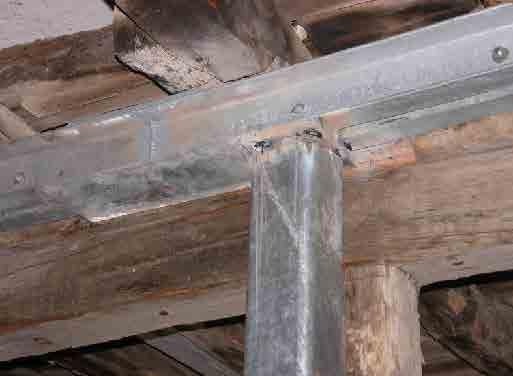

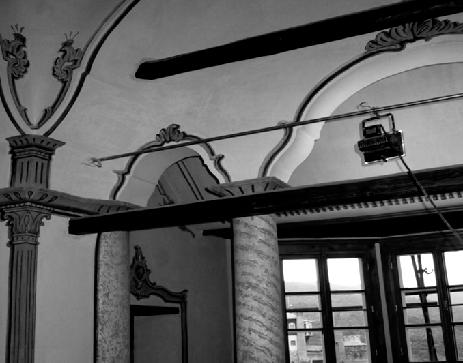

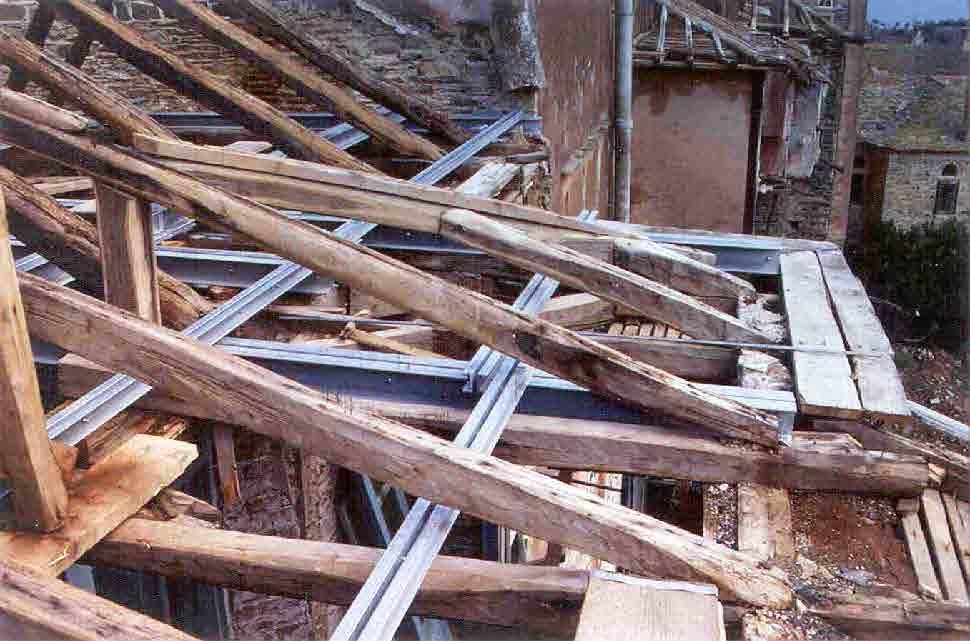

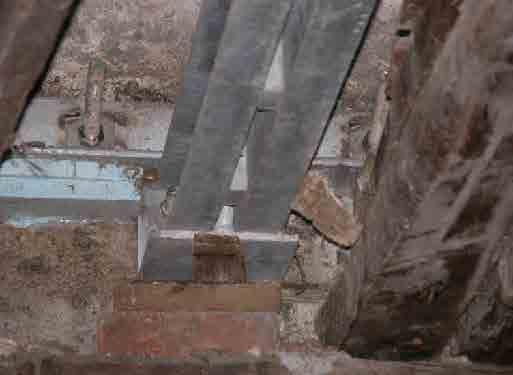

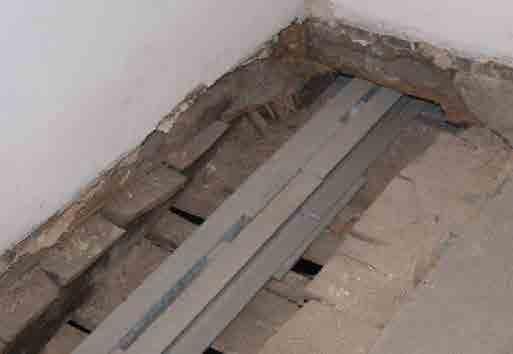

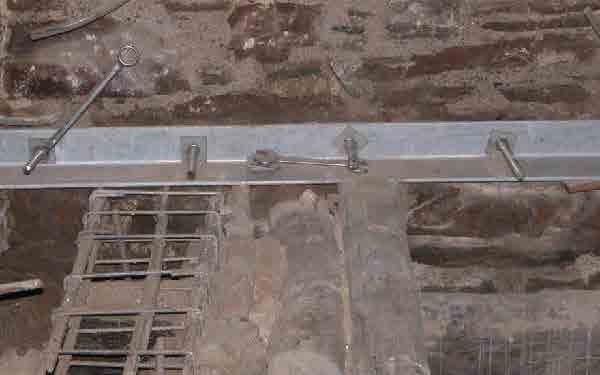

76 Λεπτομέρειες της εμ-πλοκής του νέου μεταλλικού φορέα ανάμεσα στα αυθεντικά ξύλινα στοιχεία κσι σύνδεση με τις τοιχοποιίες

77

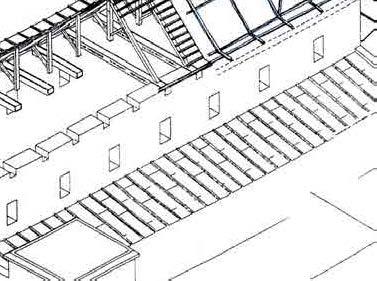

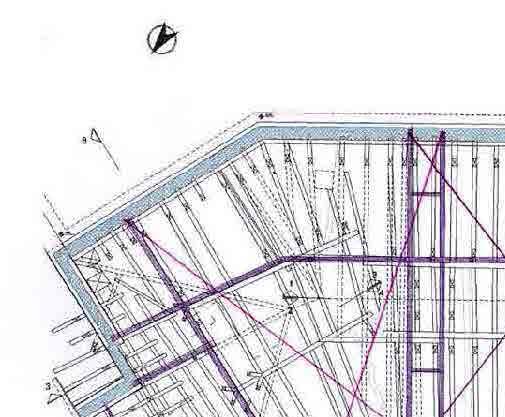

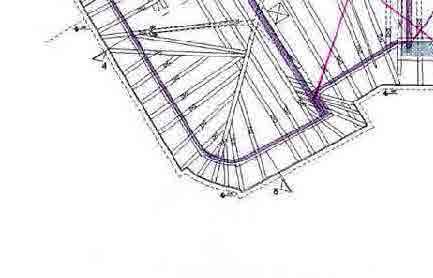

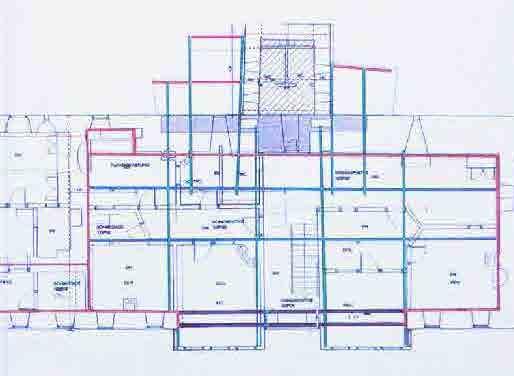

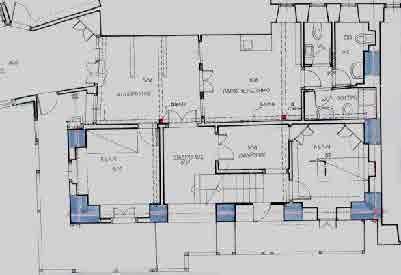

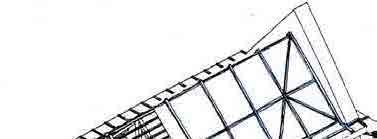

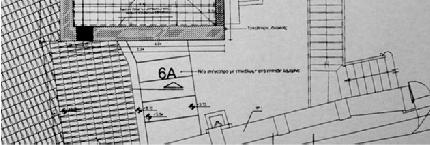

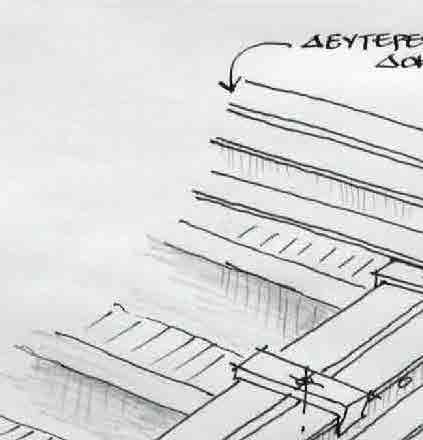

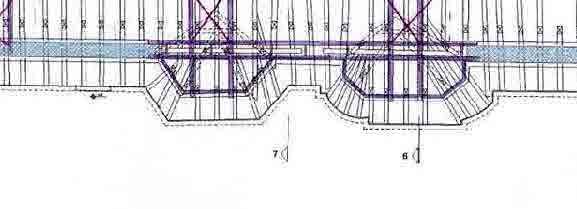

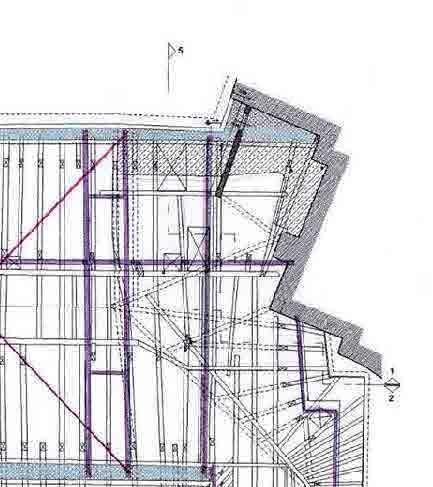

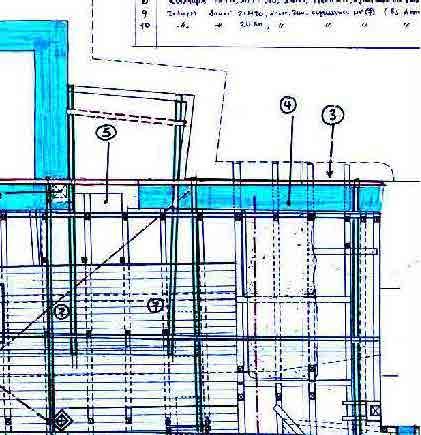

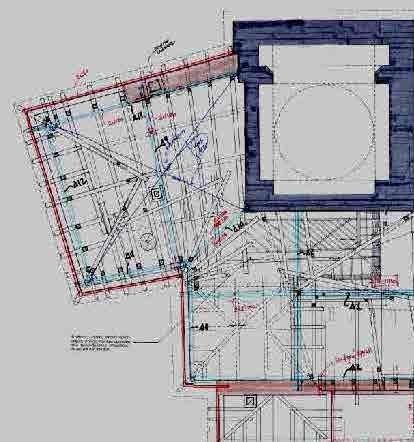

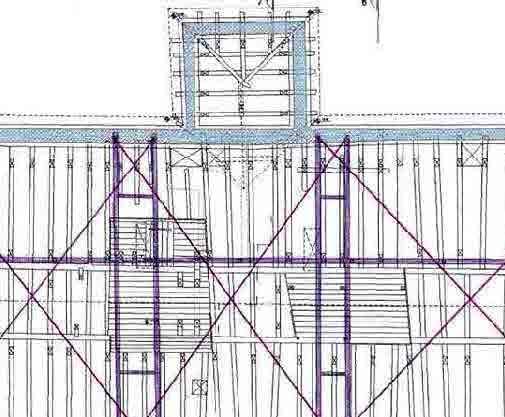

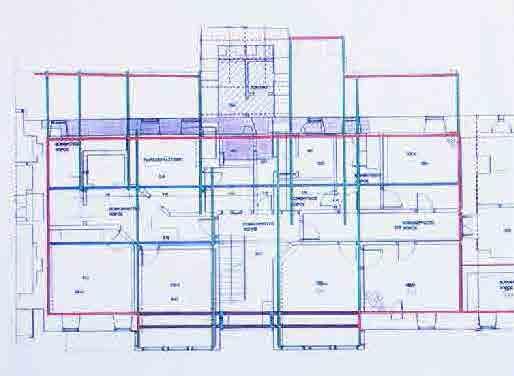

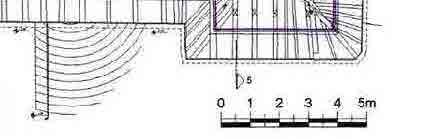

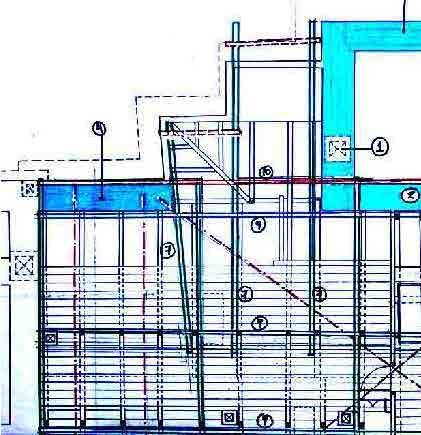

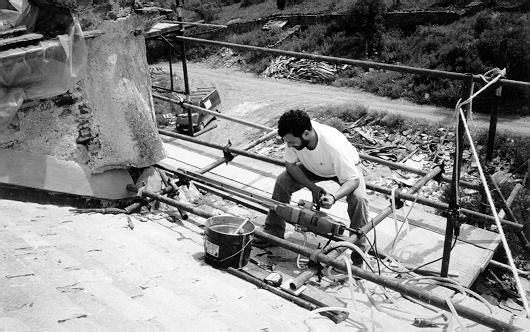

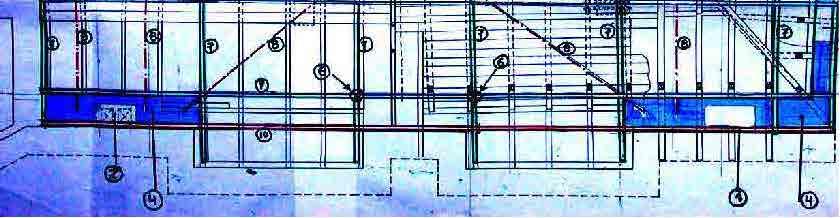

78 Κάτοψη των ενισχύσεων σε τυπικό όροφο Σκίτσο πλοκής των ενισχύσεων στο γείσο Κάτοψη του φορέα της στέγης στο νότιο ήμισυ του κτηρίου

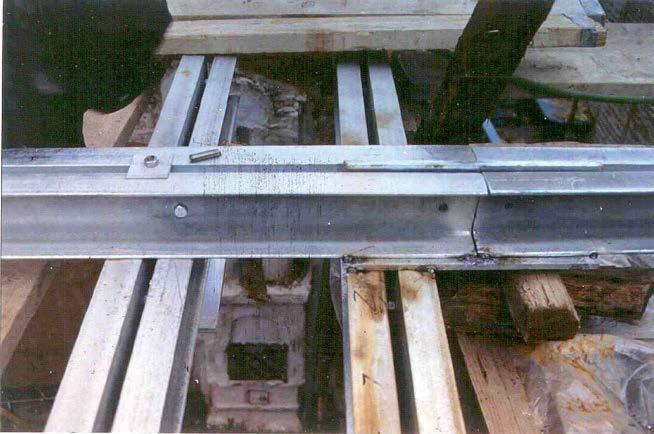

79

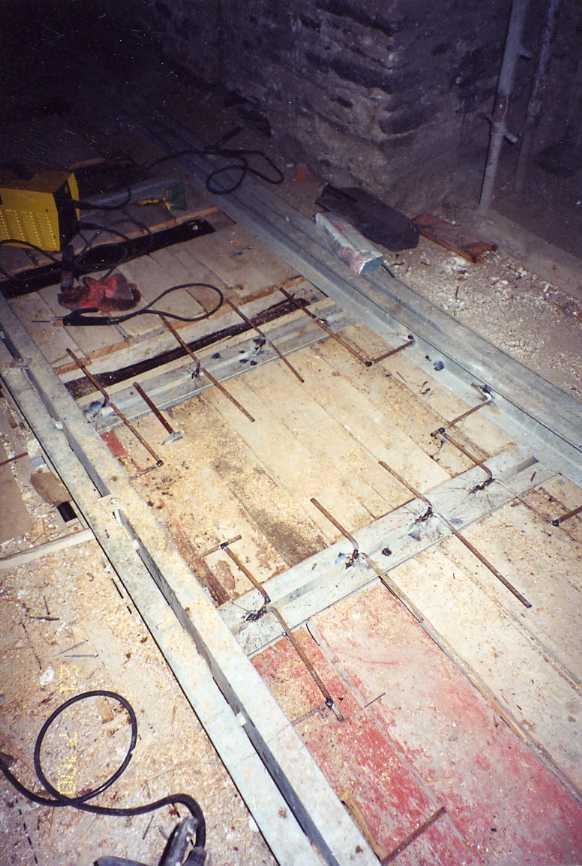

80

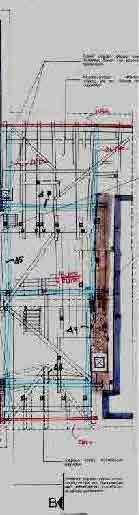

81

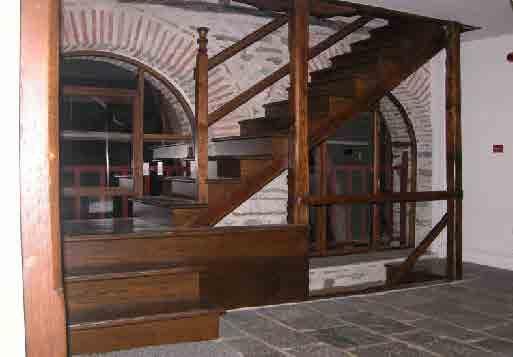

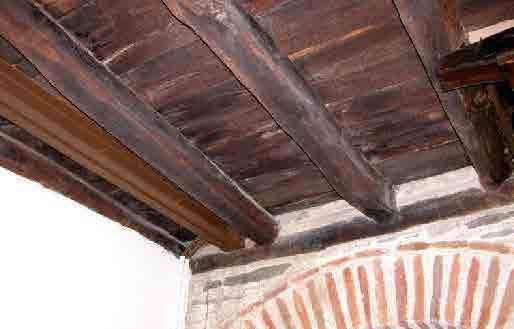

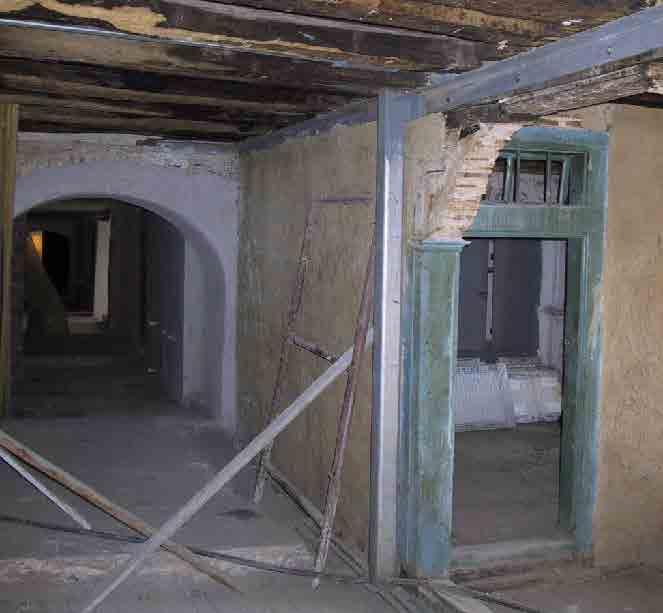

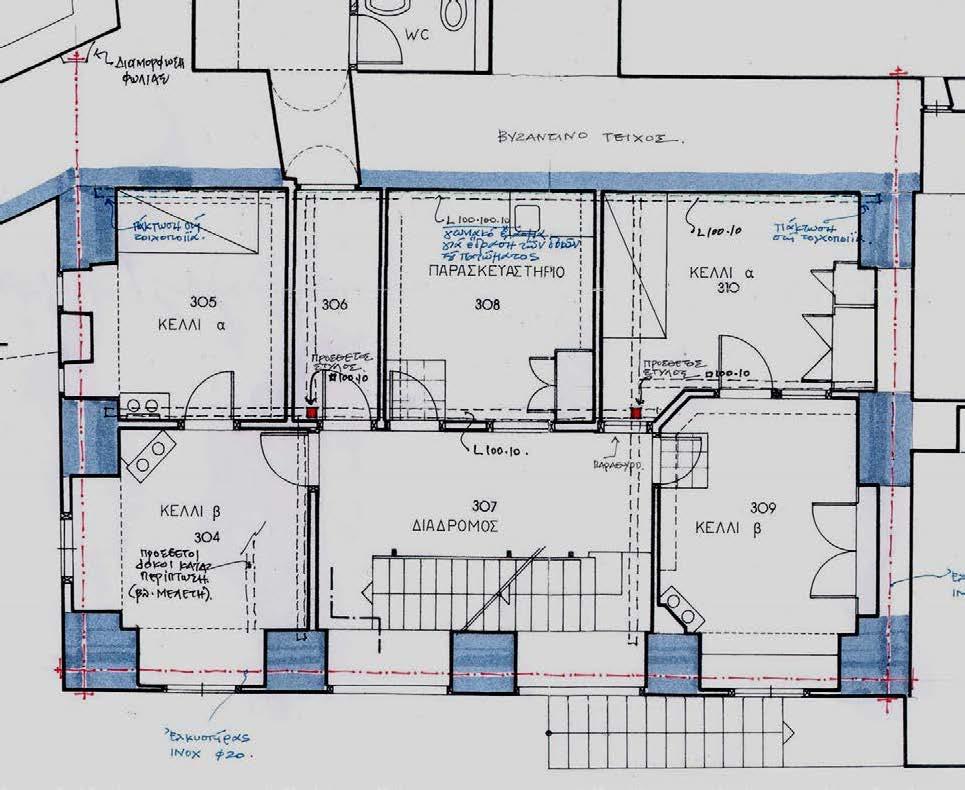

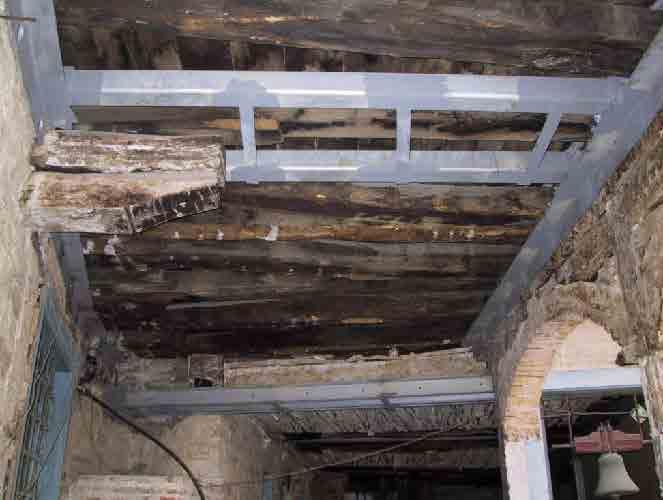

82

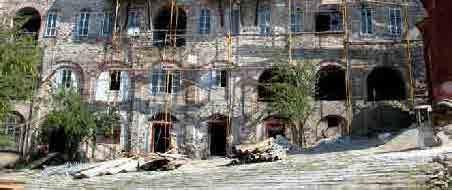

83 Αποκατάσταση και επαναλειτουργία Πύργου Αγ. Ιω. Θεολόγου Ι. Μονής Βατοπαιδίου Αρχιτέκτονες: Π&Μ. Κουφοπούλου, Σ&Α Μαμαλούκου, Δ. Μυριανθεύς Πολ. Μηχανικός: Π. Παναγιωτόπουλος Εκτέλεση: Αυτεπιστασία ΙΜΜΒ, συντονιστής: Μον. Ιγνάτιος

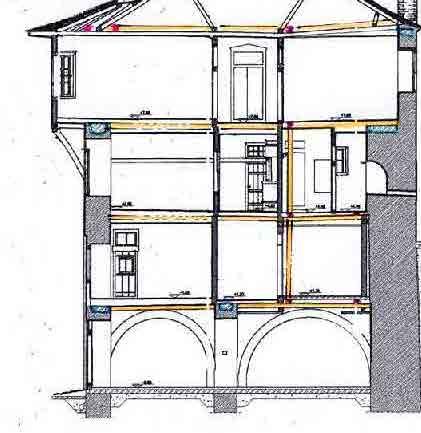

84 Αποκατάσταση και επαναλειτουργία Νότιας πτέρυγας Ι. Μονής Βατοπαιδίου Αρχιτέκτονες: Π&Μ. Κουφοπούλου, Σ&Α Μαμαλούκου, Πολ. Μηχανικός: Π. Παναγιωτόπουλος Εκτέλεση: Αυτεπιστασία ΙΜΜΒ, συντονιστές: Μον. Ιγνάτιος & Δανιήλ

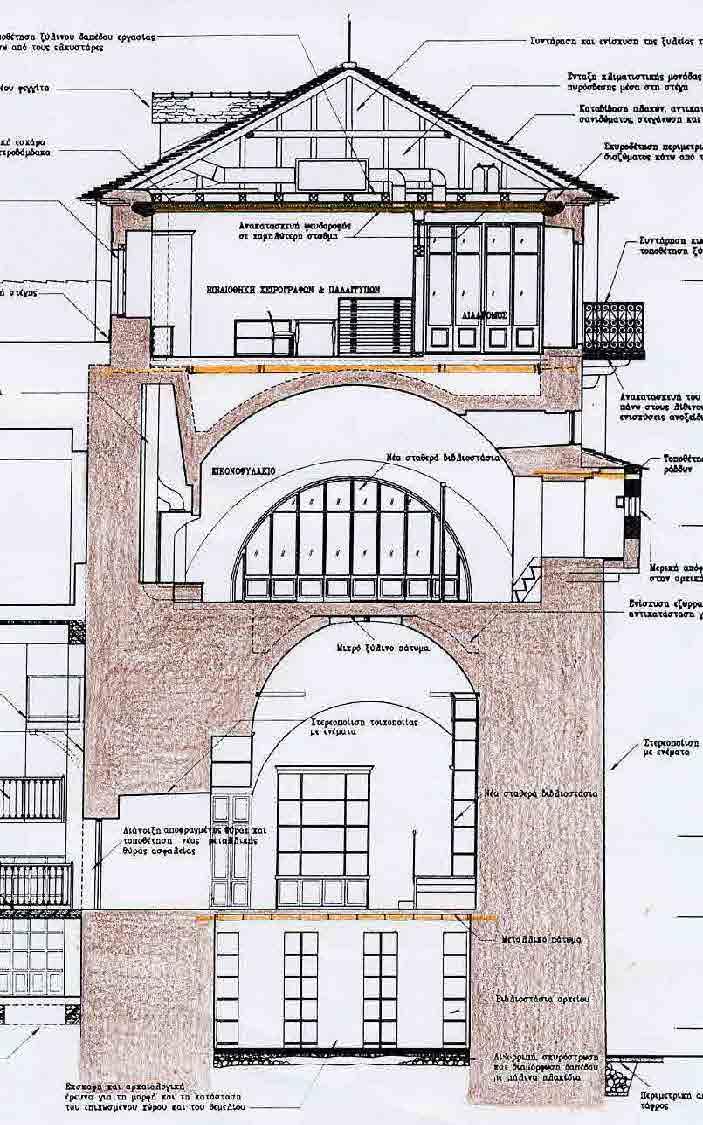

85 Αποκατάσταση και επαναλειτουργία Πύργου Πρωτάτου Αρχιτέκτονες: Π&Μ. Κουφοπούλου, Δ. Μυριανθεύς Συμβουλος: Πλ.Θεοχαρίδης Πολ. Μηχανικός: Π. Παναγιωτόπουλος

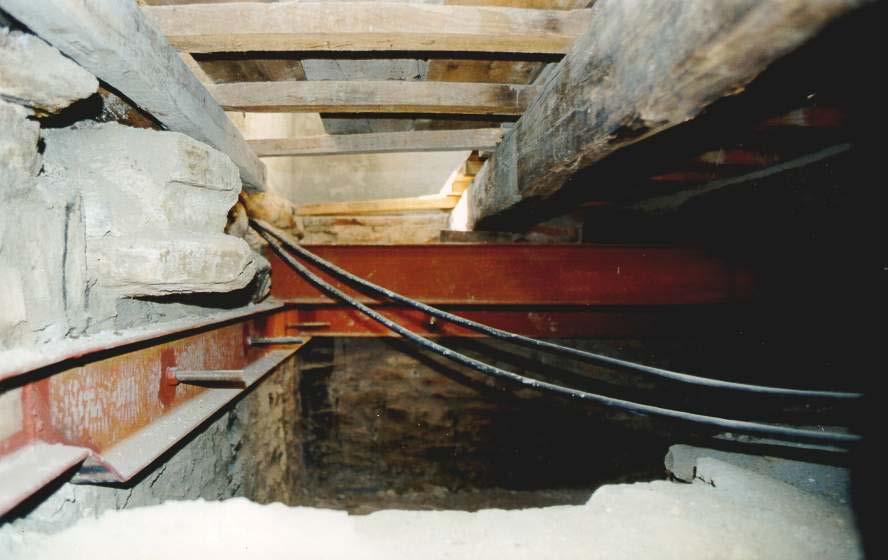

86

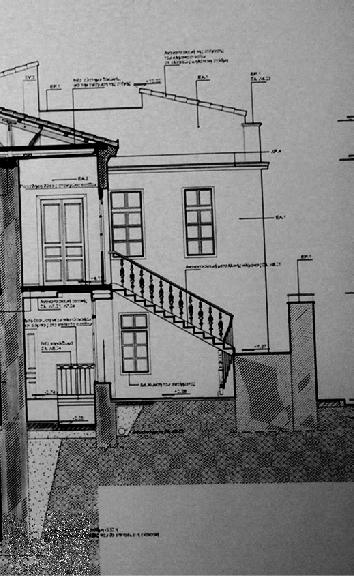

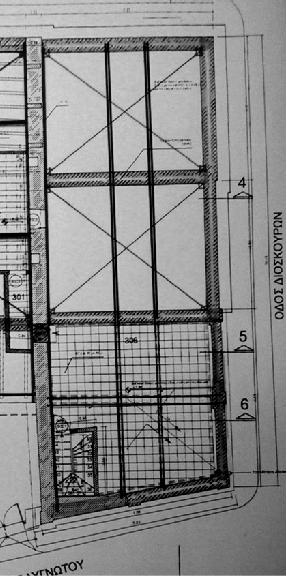

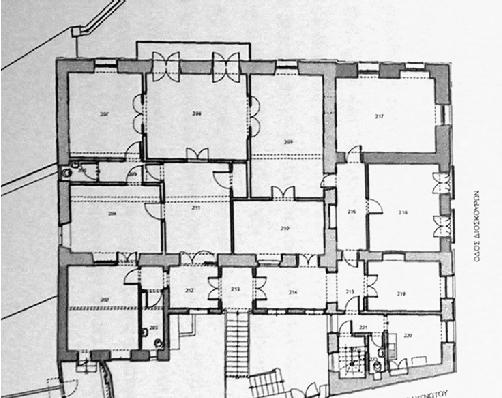

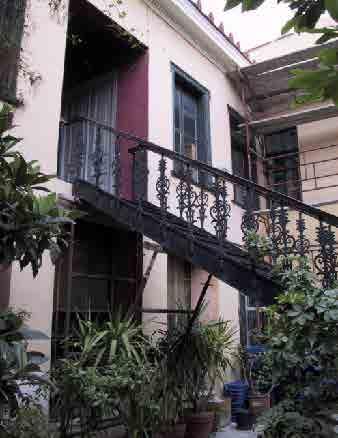

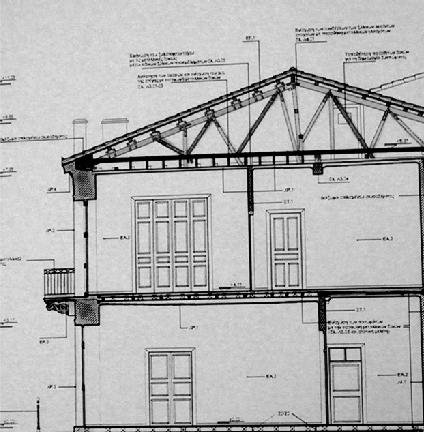

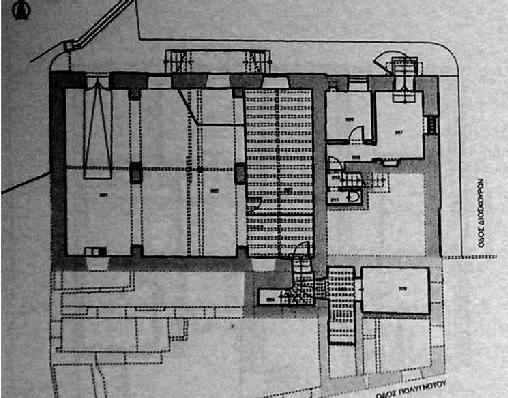

87 Αποκατάσταση νεοκλασικού της 1ης ΕΒΑ στην Πολυγνώτου 2, Αθήνα Αρχιτέκτονες: Π.Κουφόπουλος, Μ.Μυριανθέως, Κ. Σκαρής, Σ. Παρασκευόπουλος, κά Πολ.μηχανικός: Π. Παναγιώτόπουλος Συντηρητές: Α. Γαλανού, Ι. Δογάνη.

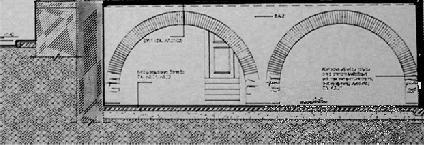

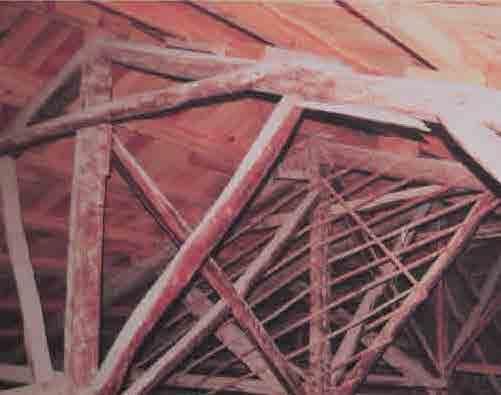

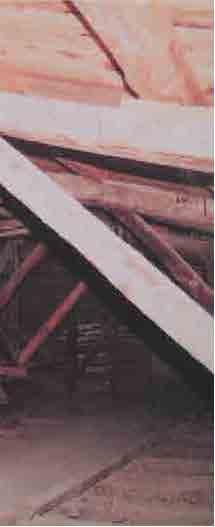

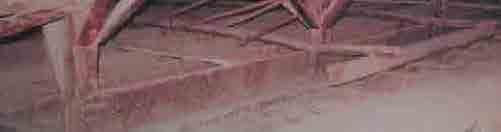

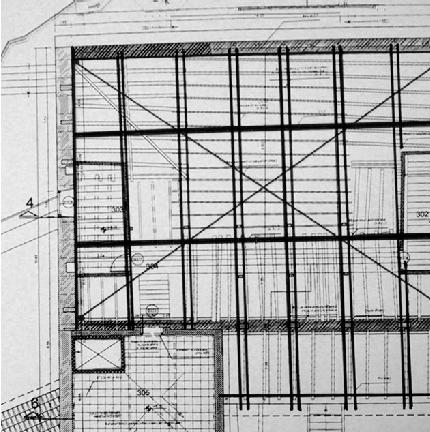

88

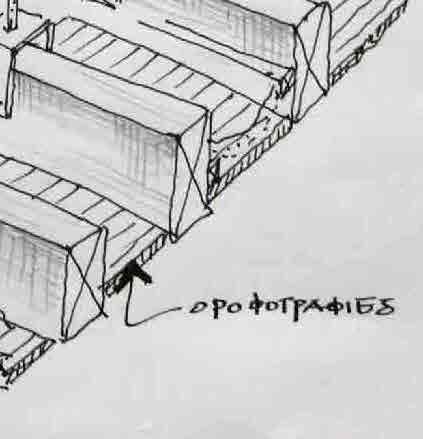

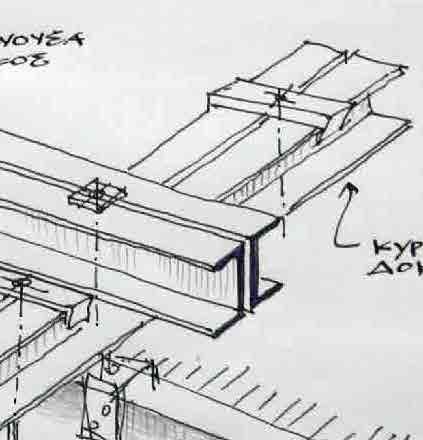

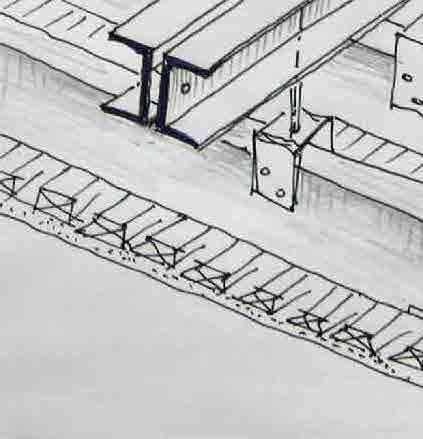

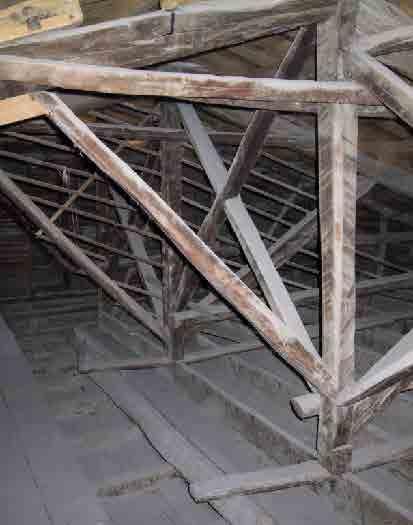

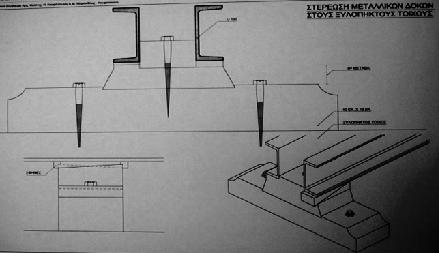

89

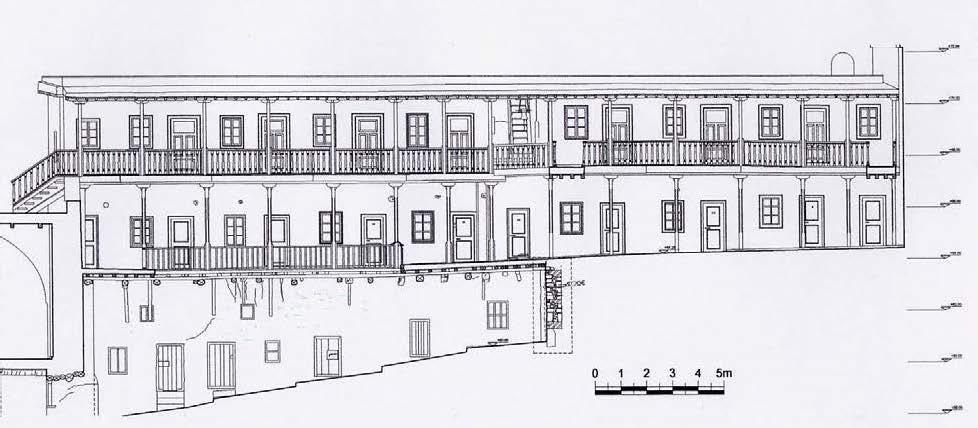

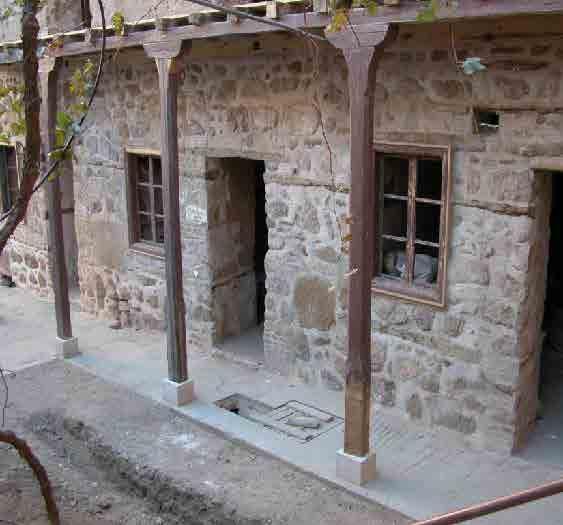

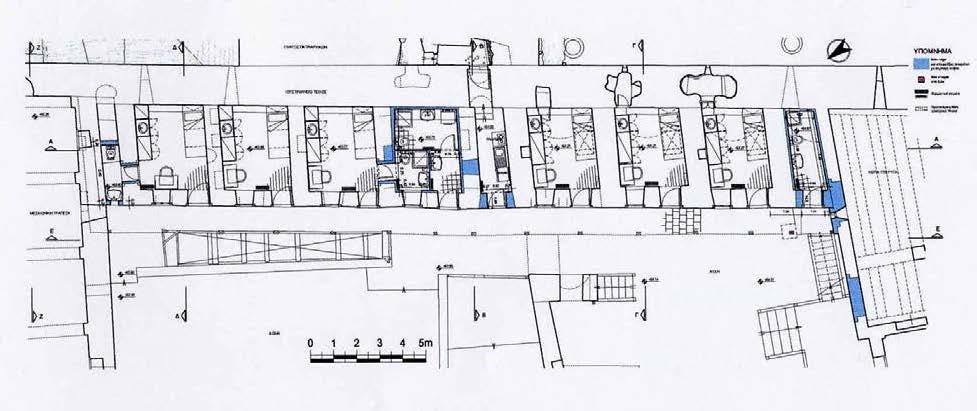

90 Μονή Σινά: Αντατολική Πτέρυγα Κελλιών Μελετητές: Π.Κουφόπουλος, Μ. Μυριανθέως, Π. Παναγιωτόπουλος. Κατασκευή: μοναχοί Δανιήλ & Θεόκτιστος

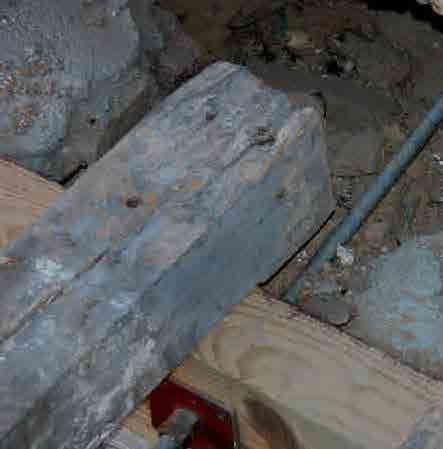

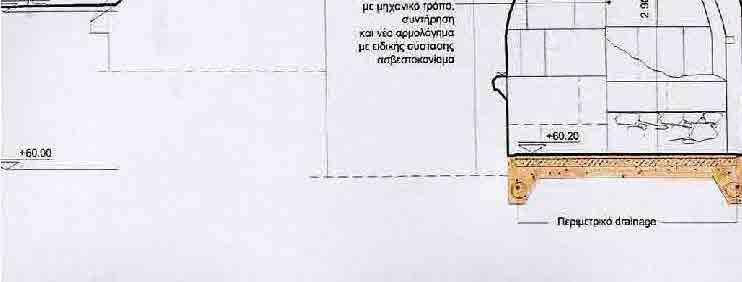

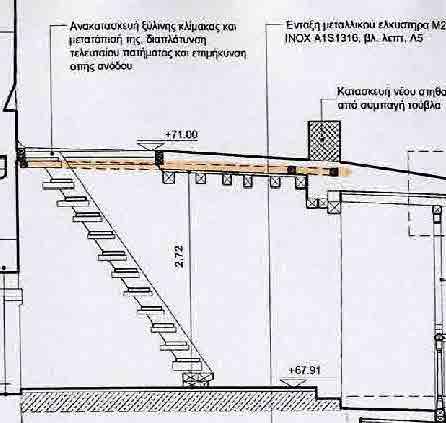

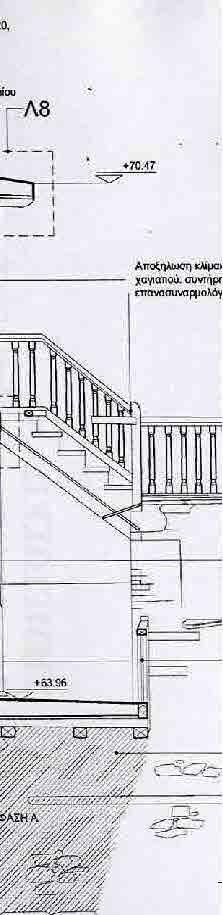

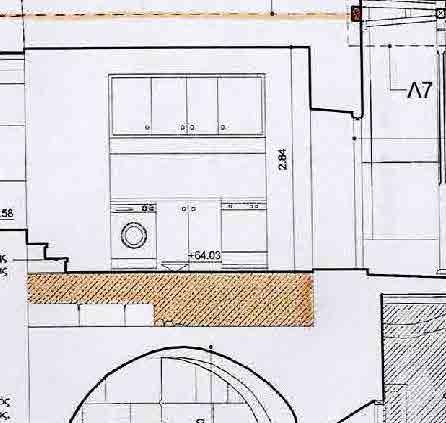

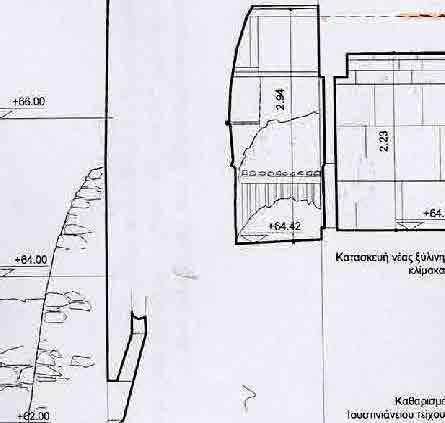

91 Ανάρτηση-Αγκύρωση

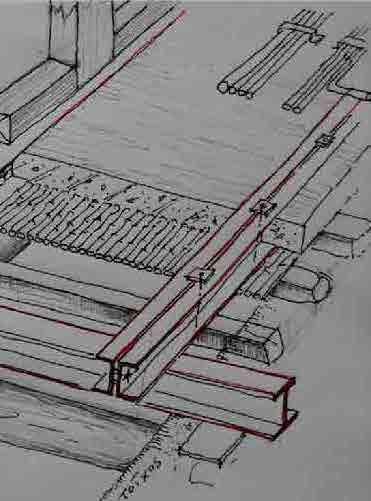

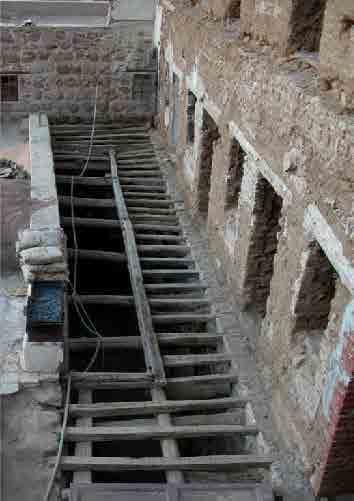

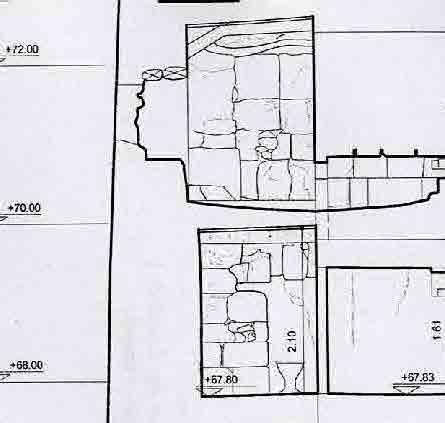

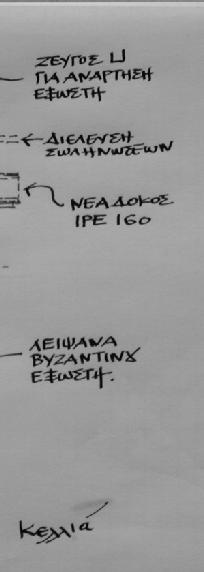

92

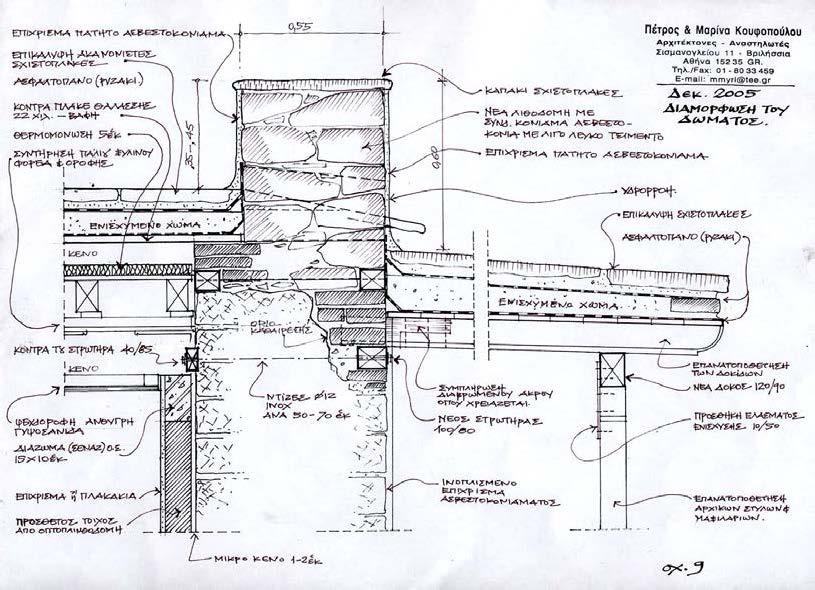

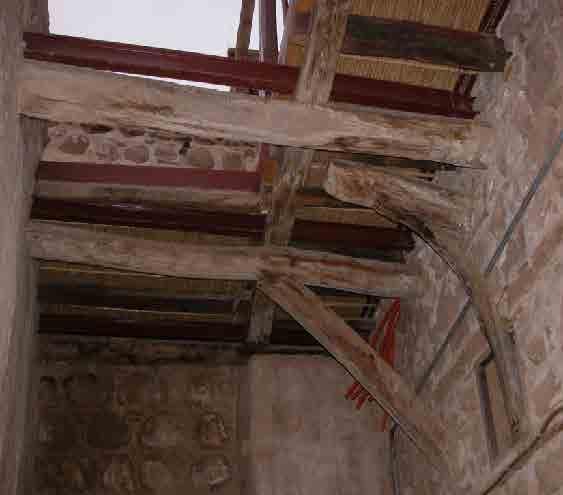

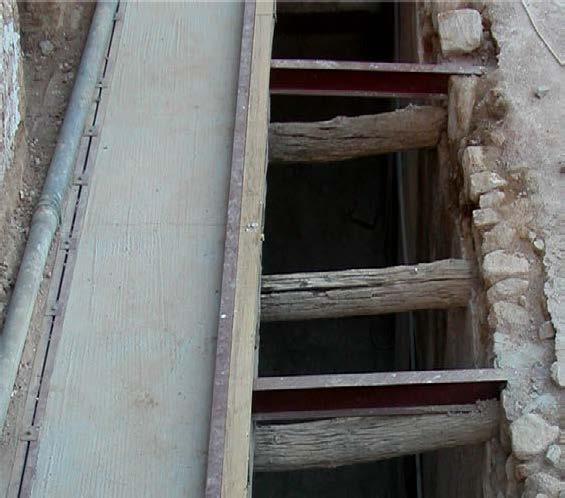

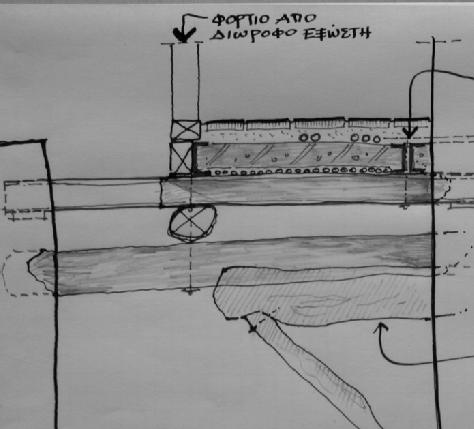

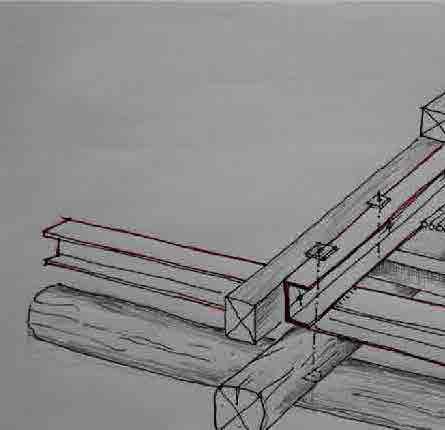

93

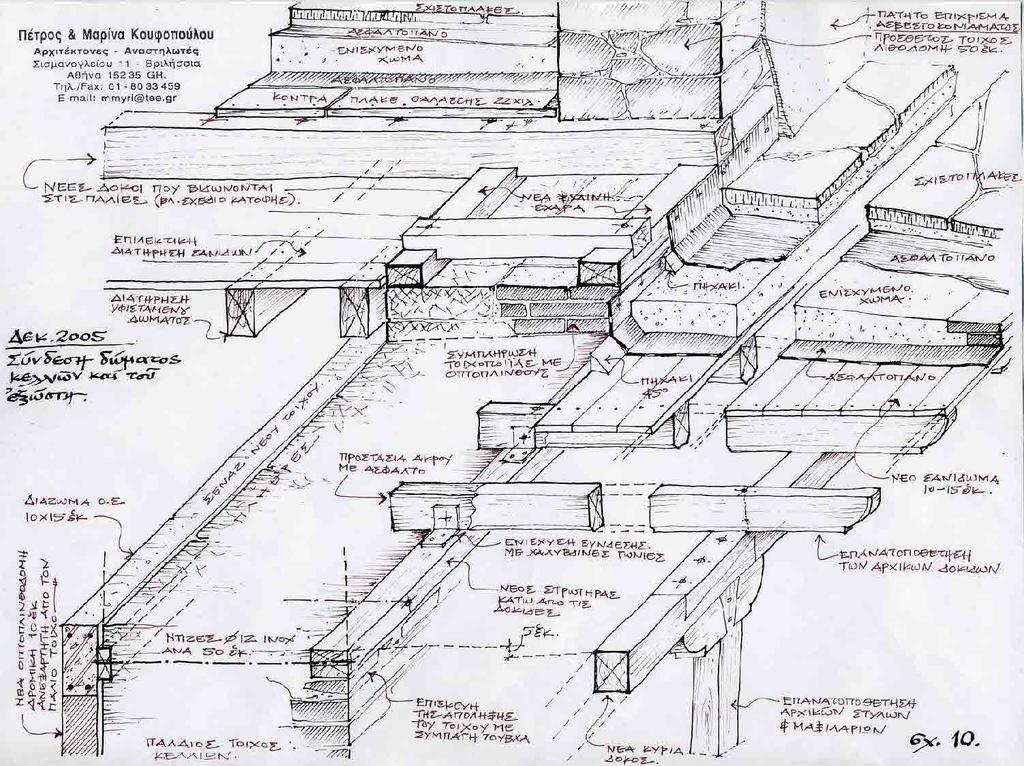

94

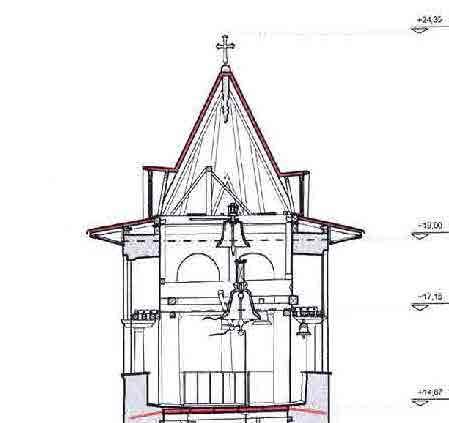

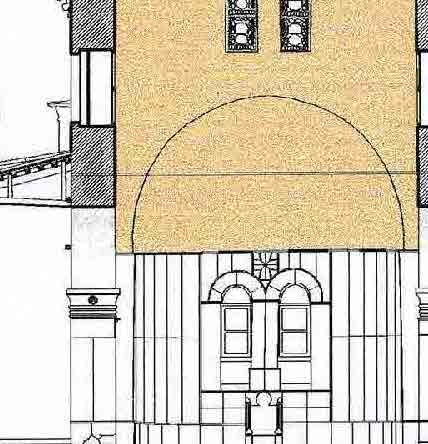

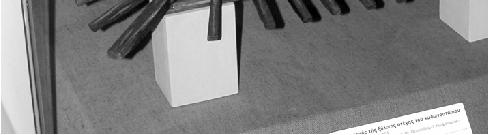

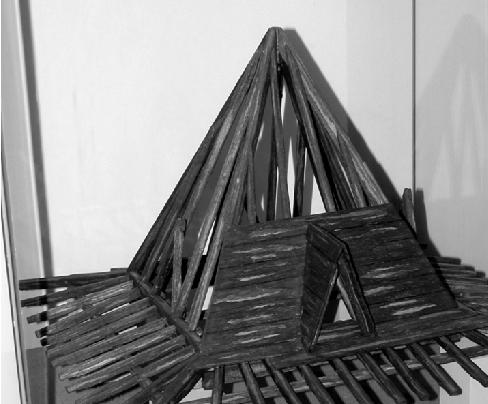

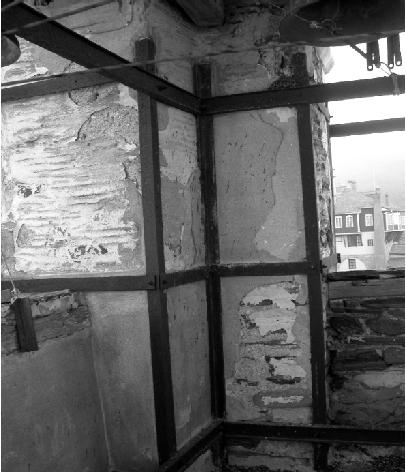

95 Επικαθήμενοι νέοι φορείς Συντήρηση και Αποκατάσταση Κωδωνοστασίου Ι. Μονής Βατοπαιδίου Αρχιτέκτονες: Π&Μ. Κουφοπούλου, Κ.Σκαρής Πολ. Μηχανικός: Κ.Ζάμπας Σύμβουλος: Πλ. Θεοχαρίδης

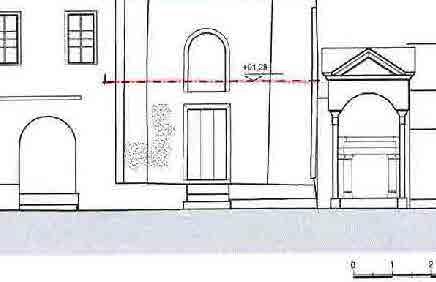

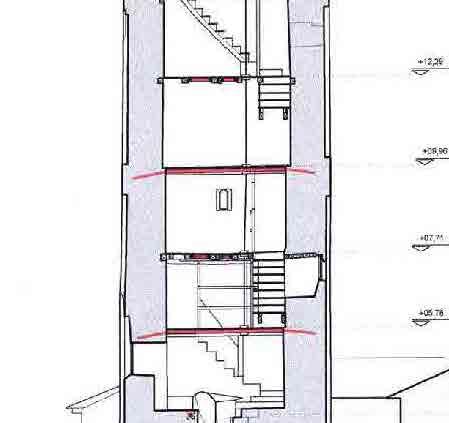

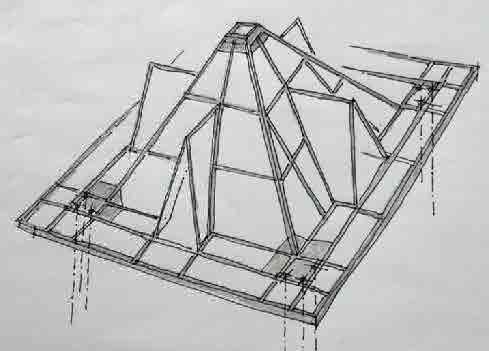

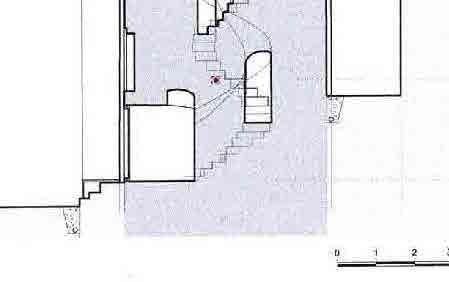

96

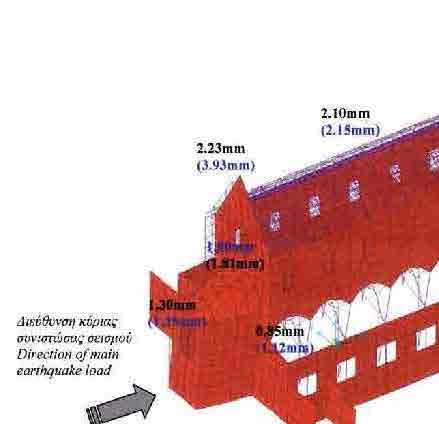

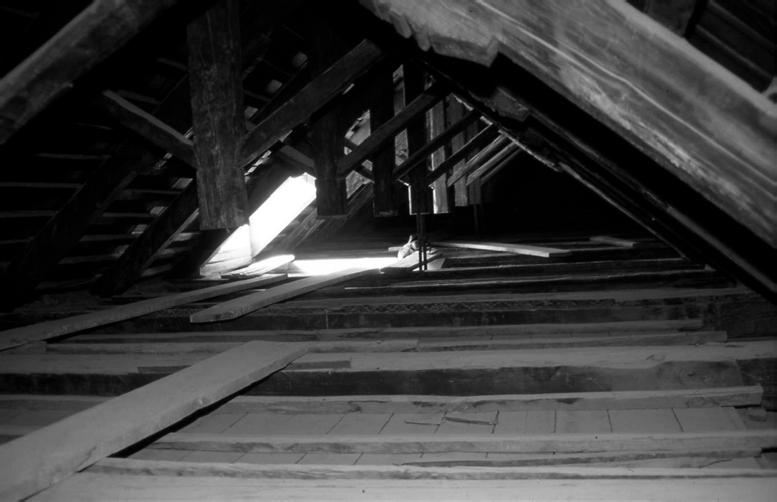

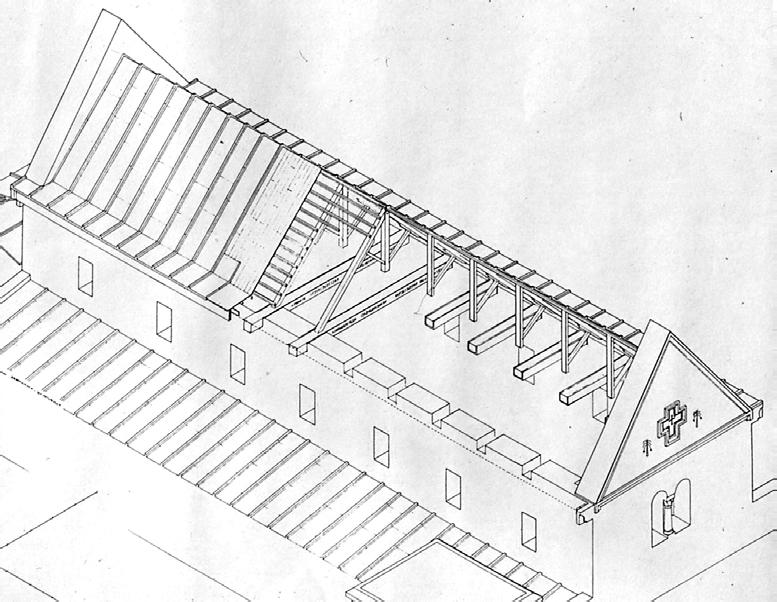

97 Στερέωση και Αποκατάσταση Καθολικού Μονής Σινά Αρχιτέκτονες: Π. Κουφόπουλος, Μ. Μυριανθέως. Συνεργάτες: Κ.Σκαρής, Στ. Παρασκευόπουλος, Π. Κοκκινάκης, κά. Πολ. Μηχανικός: Κ. Ζάμπας & συνεργάτες Συντηρητές: Α. Γαλανού, Γ.Δογάνη

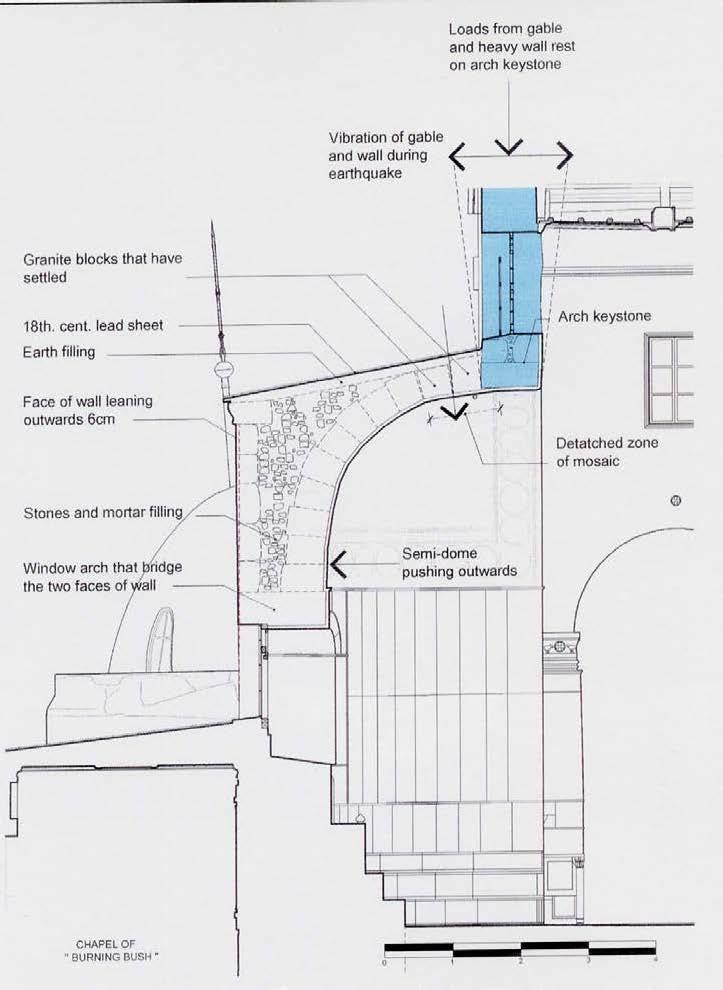

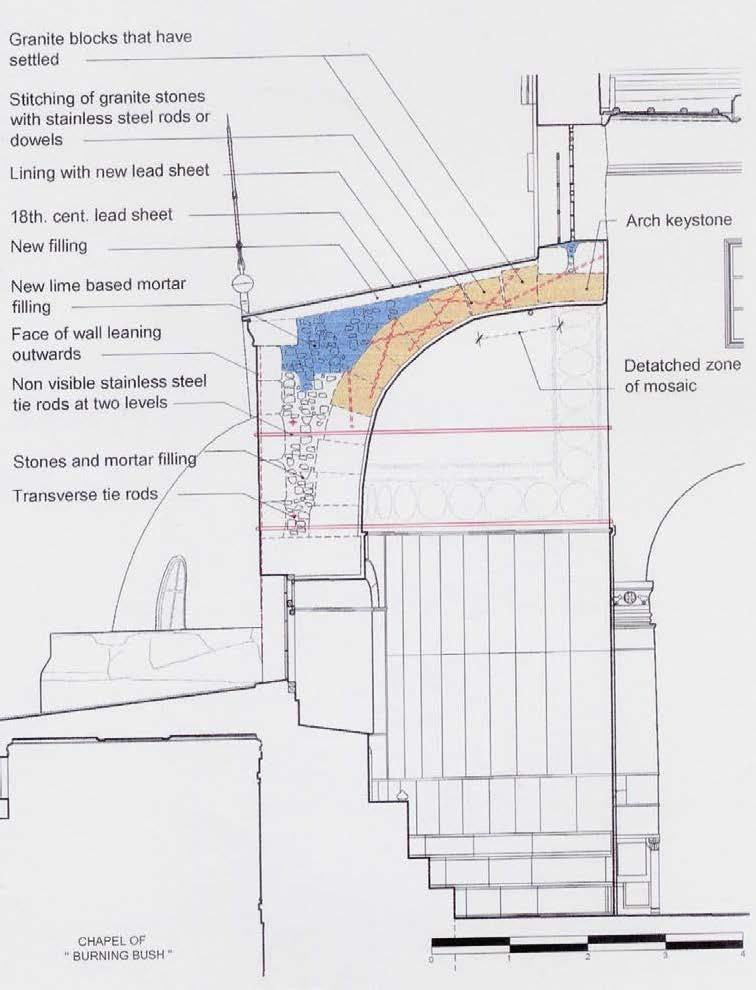

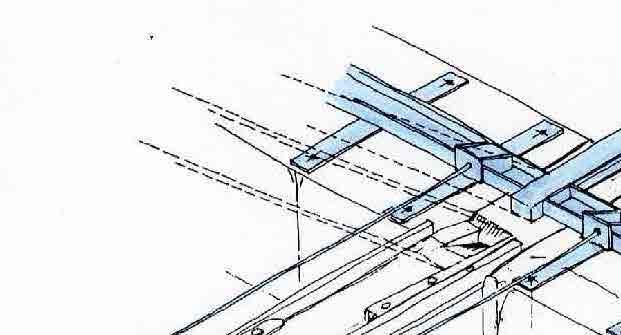

98

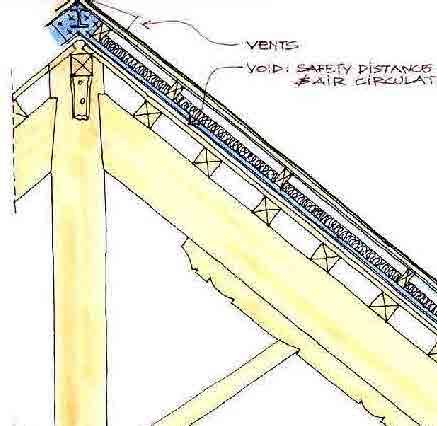

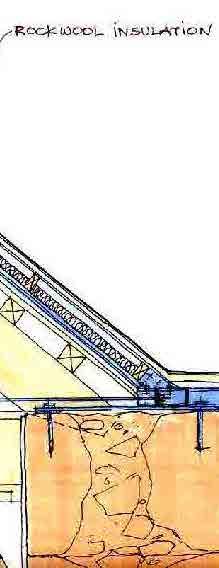

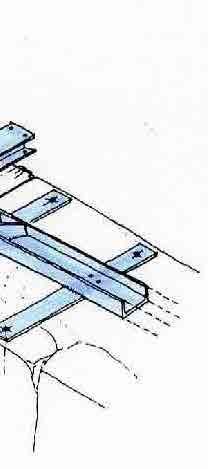

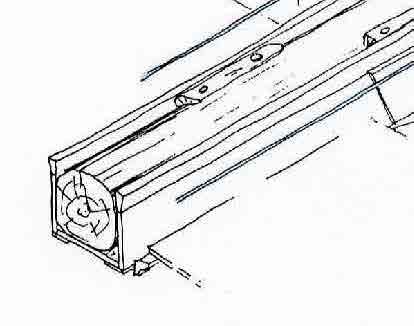

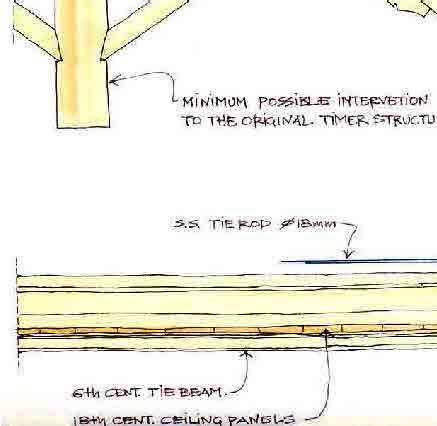

99

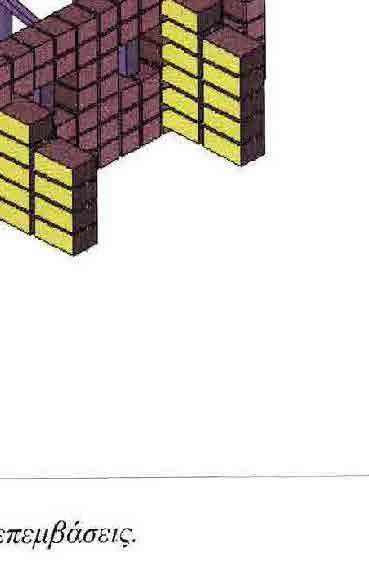

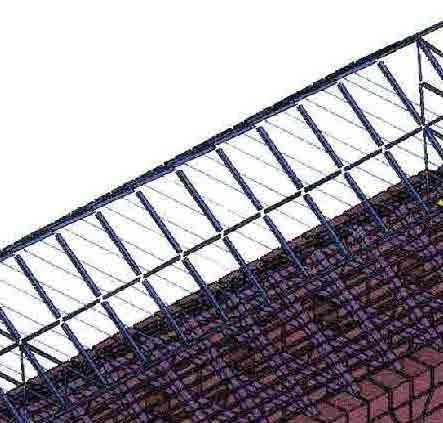

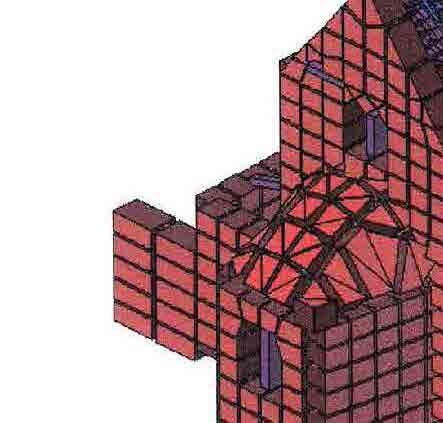

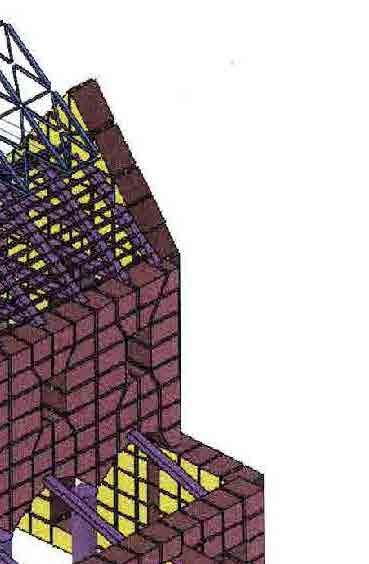

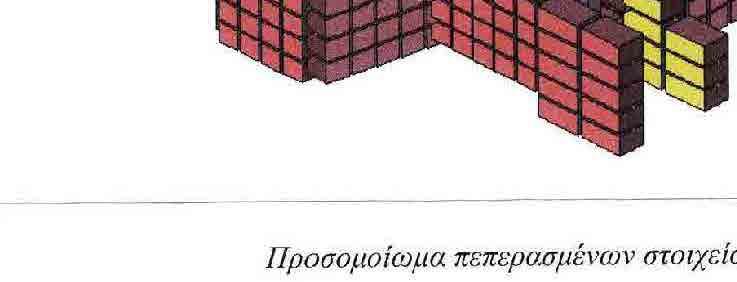

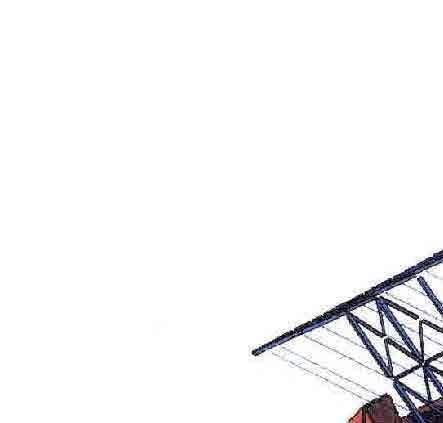

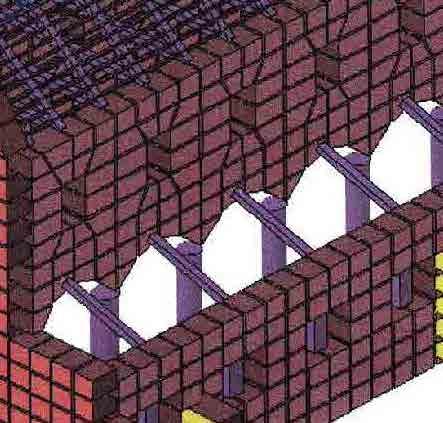

100

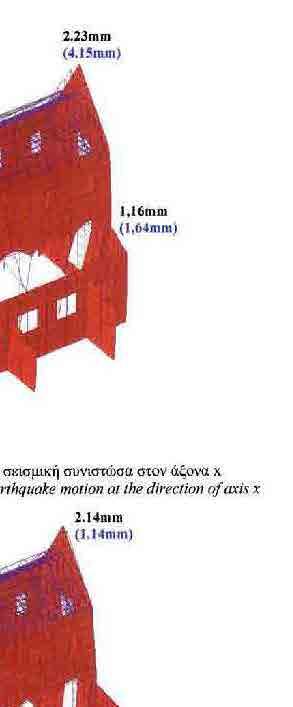

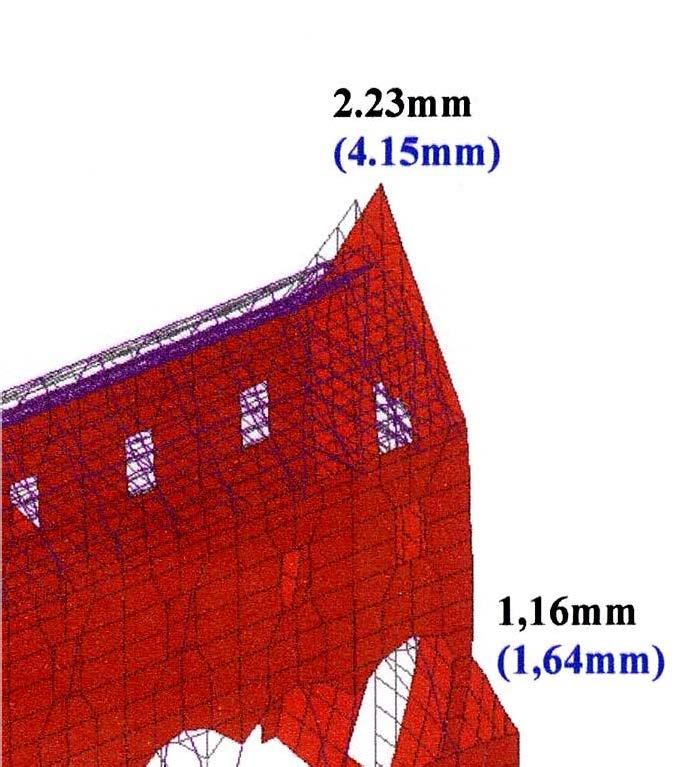

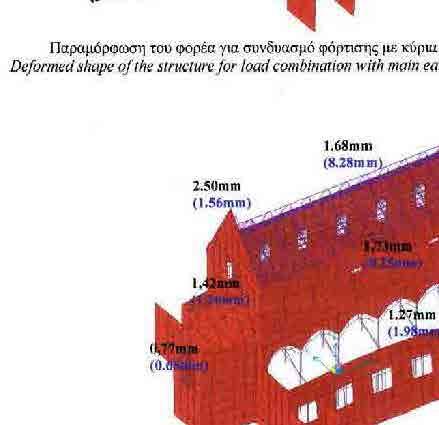

101

102

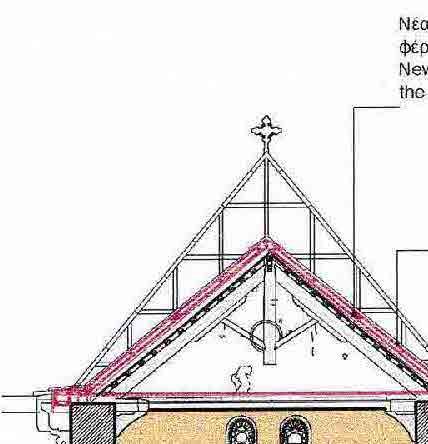

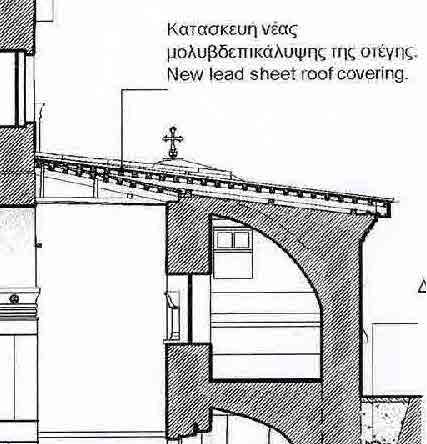

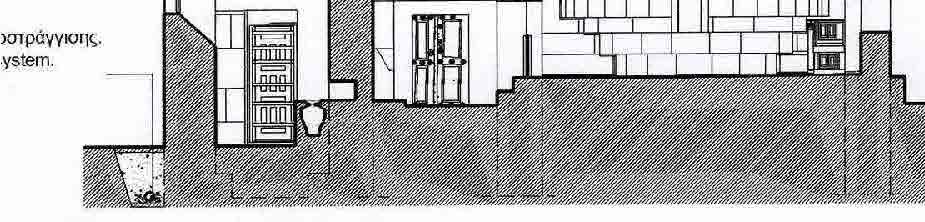

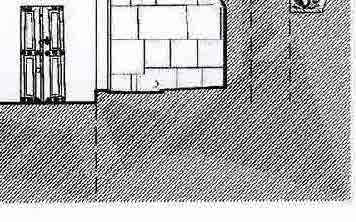

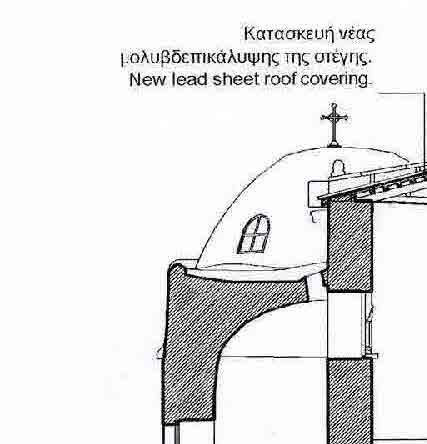

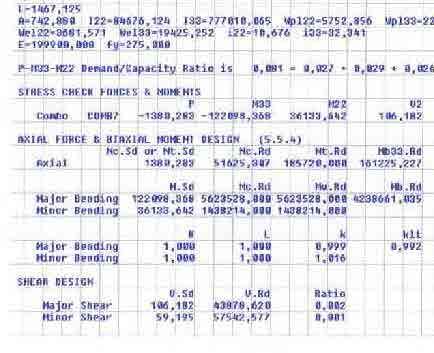

103

104

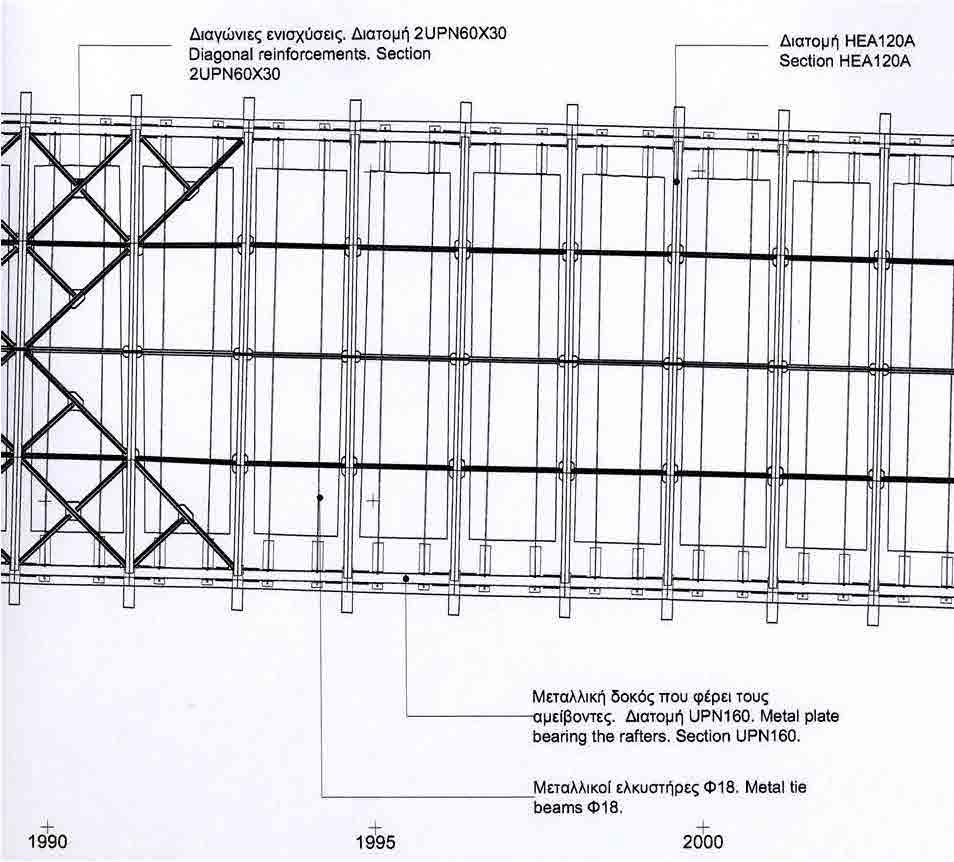

105

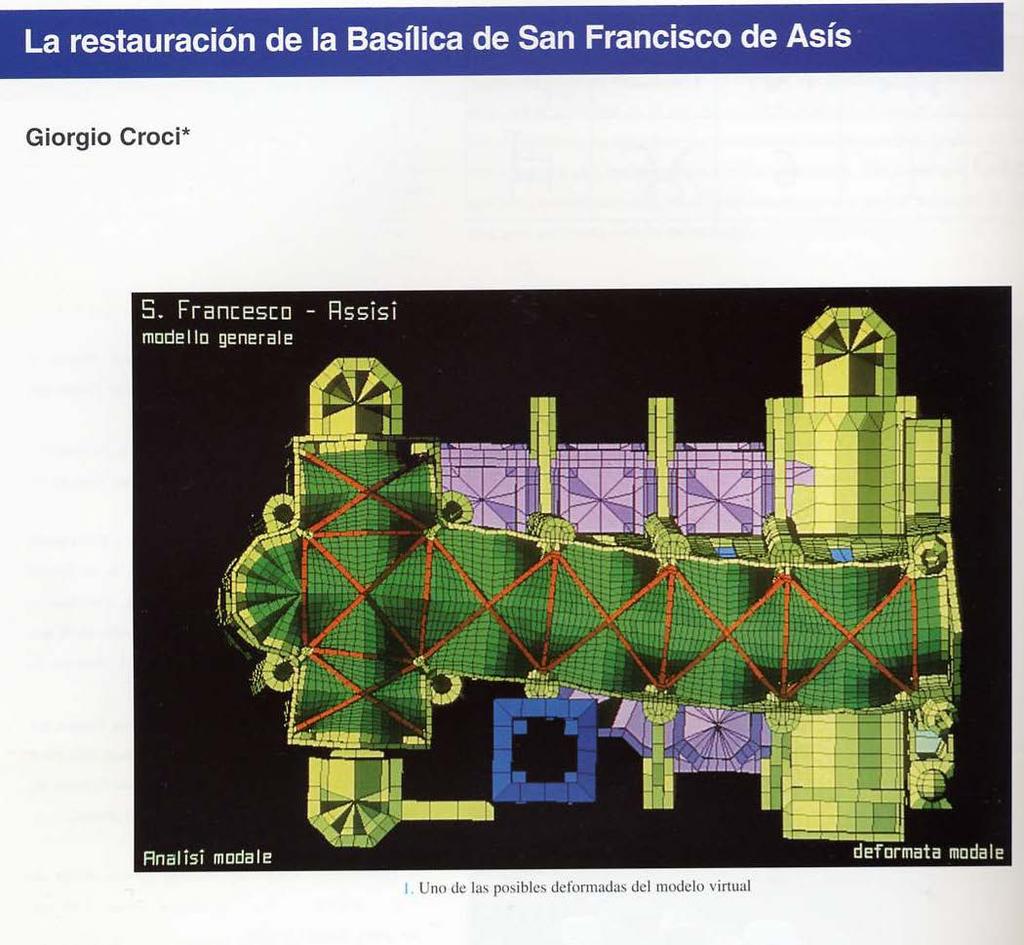

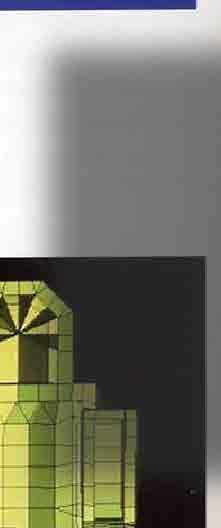

106

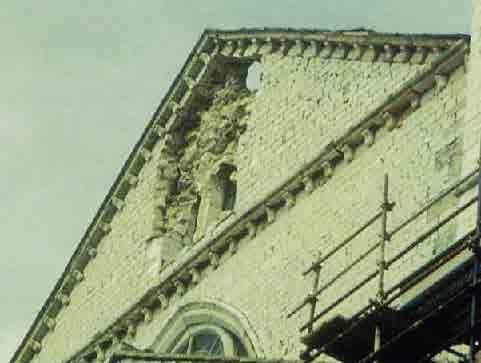

107

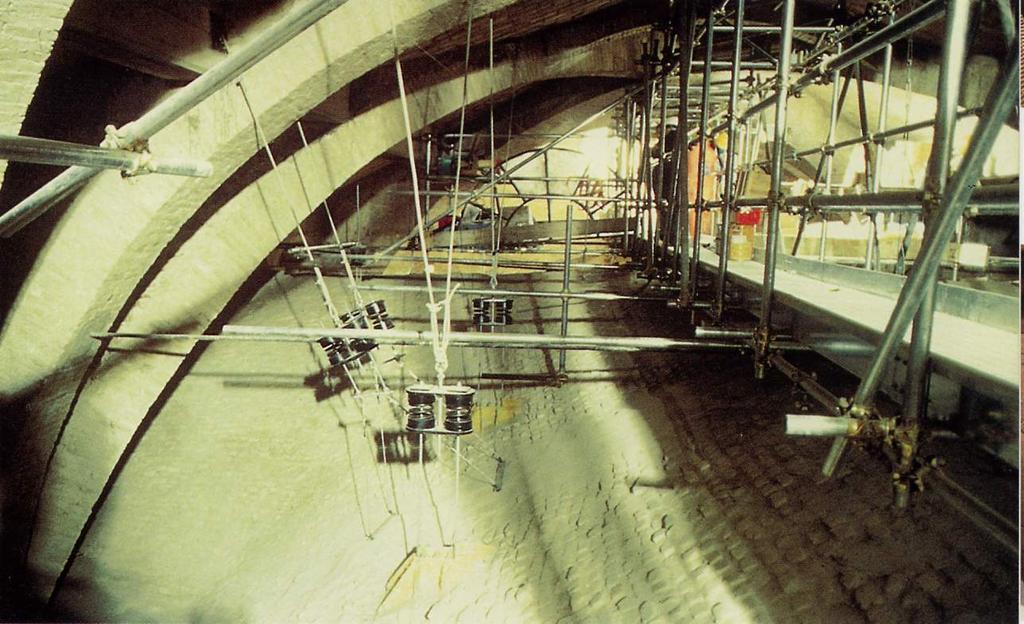

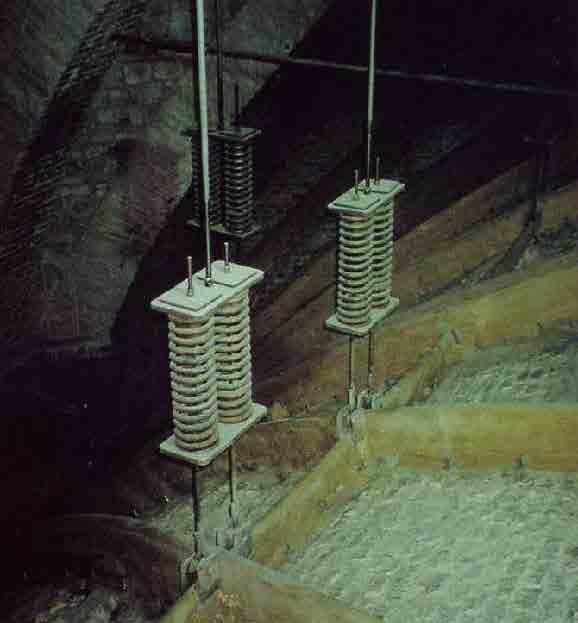

108 Μηχανισμοί ανάρτησης
