Όπως είναι φυσικό, και το μνημειώδες έργο του ΚΠΙΣΝ ακολουθεί στην υλοποίηση του, με την μεγαλύτερη δυνατή προσήλωση, τις παραπάνω αρχές.

Transcript

1 ΚΠΙΣΝ: ΣΤΟΙΧΕΙΑ ΚΑΤΑΣΚΕΥΗΣ Η καθιερωμένη πολιτική του ΙΣΝ, η οποία εφαρμόζεται σε όλες τις δωρεές με τεχνικό αντικείμενο, είναι αυστηρά προσανατολισμένη προς την επίτευξη δύο βασικών στόχων, η εκπλήρωση των οποίων αποτελεί και τo τελικό κριτήριο επιτυχίας. Ο πρώτος στόχος είναι η ολοκλήρωση του έργου με απόλυτη τήρηση του αρχικού προγραμματισμού (χρονικού - οικονομικού) και των ποιοτικών και λειτουργικών απαιτήσεων βάσει των οποίων πραγματοποιήθηκε η αρχική αξιολόγηση και έγκριση της δωρεάς από την Διοίκηση του Ιδρύματος. Ο δεύτερος στόχος, εξίσου σημαντικός με τον πρώτο, είναι η όλη διαδικασία της υλοποίησης του έργου (σχεδιασμός, ανάθεση, κατασκευή και αρχική λειτουργία) να πραγματοποιηθεί με απόλυτη διαφάνεια, αποτελεσματικότητα, συνέργεια και αυστηρές δεσμεύσεις για όλους τους εμπλεκομένους: ΙΣΝ, δωρεοδόχο, μελετητές, ανάδοχο της κατασκευής και τελικούς χρήστες. Αυτές οι βασικές αρχές διασφαλίζουν την διαχρονική αξία και αποδοτικότητα των τεχνικών δωρεών του Ιδρύματος και αποτελούν την έμπρακτη ένδειξη σεβασμού προς τους χρήστες. Όπως είναι φυσικό, και το μνημειώδες έργο του ΚΠΙΣΝ ακολουθεί στην υλοποίηση του, με την μεγαλύτερη δυνατή προσήλωση, τις παραπάνω αρχές. Στην παρούσα ενότητα, η οποία εστιάζεται στην φάση κατασκευής του έργου, σκοπός μας είναι η παρουσίαση πληροφοριών για τις συγκεκριμένες τεχνικές μεθοδολογίες, μέσω των οποίων επιδιώκεται η εφαρμογή των αρχών στην πράξη σε τρεις βασικούς τομείς: Ποιότητα στην κατασκευή Προστασία του περιβάλλοντος και σεβασμός στην κοινότητα Νέες τεχνολογίες I. Η Ποιότητα στην κατασκευή Η ποιότητα της κατασκευής είναι ο κρίσιμος παράγοντας για την εξασφάλιση της μακροβιότητας των υποδομών, της λειτουργικής αποδοτικότητας των εγκαταστάσεων και της ελαχιστοποίησης των αναγκών συντήρησης και βεβαίως για την ανάδειξη και την διατήρηση της μοναδικής αισθητικής του έργου. Οι βασική μας προσέγγιση στηρίζεται στις ακόλουθες εφαρμογές: Σελίδα 1 από 17

2 Γενικό Σχέδιο Διαχείρισης Ποιότητας, το οποίο προσδιορίζει την γενική οργάνωση, την ιεραρχία, τις αρμοδιότητες, τις γραμμές επικοινωνίας και τις αναλυτικές διαδικασίες που ακολουθούνται από όλους τους εμπλεκομένους (φορείς και άτομα) σε κάθε δραστηριότητα εκτέλεσης του έργου. Έγκριση Υλικών και Υπεργολάβων. Η έγκριση, από τους Συμβούλους του ΚΠΙΣΝ, των προτεινόμενων υπεργολάβων/προμηθευτών, υλικών και εξοπλισμού, απαιτείται υποχρεωτικά πριν ο Ανάδοχος προχωρήσει σε ανάθεση οποιασδήποτε υπεργολαβίας ή προμήθειας. Έγκριση των Σχεδίων Κατασκευής και των Μεθόδων Εργασίας. Η έγκαιρη υποβολή από τον Ανάδοχο και η έγκριση τους από τους Συμβούλους του ΚΠΙΣΝ αποτελεί απαρέγκλιτη προϋπόθεση για την έναρξη οποιασδήποτε κατασκευαστικής δραστηριότητας. Οι Μέθοδοι Εργασίας περιγράφουν κάθε βήμα της μεθοδολογίας κατασκευής, που εφαρμόζεται από τον Ανάδοχο, και καθορίζουν με λεπτομέρεια τις σχετικές διαδικασίες ποιοτικών ελέγχων και δοκιμών, που διασφαλίζουν ότι η κατασκευή είναι σύμφωνη με τις απαιτήσεις και τα πρότυπα των προδιαγραφών του έργου. Οι βασικοί συντελεστές στην παραπάνω διαδικασία είναι οι ειδικευμένοι σύμβουλοι του ΚΠΙΣΝ, οι υπεύθυνοι των τομέων μελετών, κατασκευής και ποιότητας του Αναδόχου, και κατά περίπτωση, ανεξάρτητοι φορείς ποιοτικών ελέγχων Εκατοντάδες ιχνηλάσιμα αρχεία ποιότητας παράγονται καθημερινά και αποθηκεύονται σε «πραγματικό χρόνο» απευθείας σε ηλεκτρονική Τράπεζα Ποιοτικών Δεδομένων, η οποία είναι άμεσα προσβάσιμη από όλους τους εξουσιοδοτημένους συμμετέχοντες. Οι διαδικασίες ποιοτικού ελέγχου υποστηρίζονται συνεχώς από πλήρως εξοπλισμένο εργαστήριο, που λειτουργεί μέσα στο χώρο του εργοταξίου υπό τη ευθύνη πιστοποιημένου ανεξάρτητου εξειδικευμένου φορέα. Ανάλογες διαδικασίες εφαρμόζονται και κατά τον έλεγχο ποιότητας και τις ειδικές δοκιμές, που προβλέπεται να εκτελεσθούν εκτός του εργοταξίου, είτε στους χώρους της εργοστασιακής παράγωγης ή σε πανεπιστημιακά ιδρύματα εντός η εκτός Ελλάδας. 1. Εργαστήριο του Εργοταξίου Το εργαστήριο διαθέτει επαρκή στελέχωση και εξοπλισμό με δυνατότητα να εκτελεί και να αξιολογεί στην παρούσα φάση δοκιμές ποιότητας που σχετίζονται με γεωτεχνικές κατασκευές και κατασκευές από σκυρόδεμα. Είναι εγκατεστημένο στην ΒΑ περιοχή του εργοταξίου και υποστηρίζει καθημερινά τις κατασκευαστικές εργασίες: Χωματουργικές Εργασίες: (κοκομετρική ανάλυση, όρια Atterberg, τροποποιημένο πρότυπο συμπύκνωσης Proctor, επί τόπου δοκιμές με πυρηνικές μεθόδους) Σελίδα 2 από 17

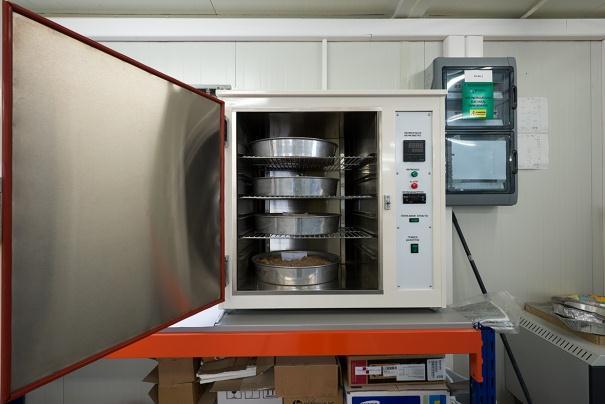

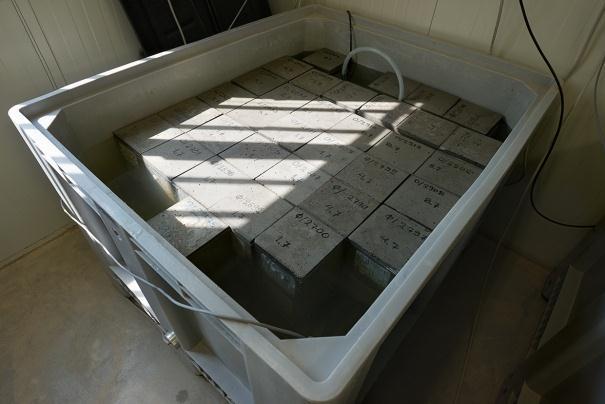

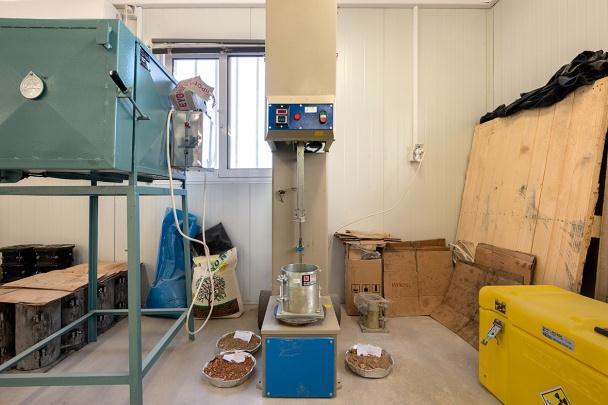

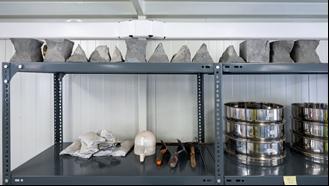

3 Σκυρόδεμα: (έλεγχος αδρανών, δειγματοληψία, ωρίμανση, δοκιμές αντοχής) Φεροσεμέντ: (εργασιμότητα, περιεχόμενο αέρα, ωρίμανση, δοκιμές αντοχής) Σελίδα 3 από 17

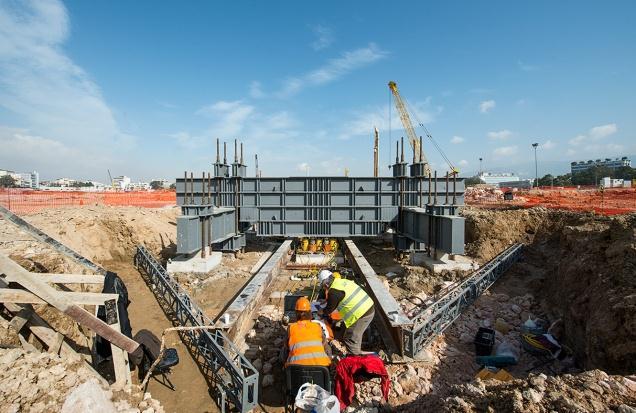

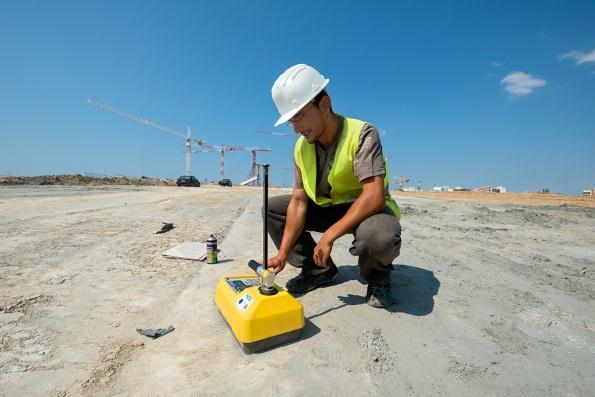

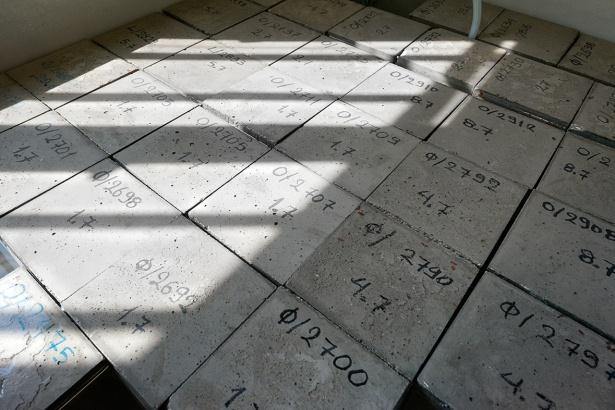

4 2. Δοκιμαστικές φορτίσεις πασσάλων Έχουν ήδη εκτελεστεί δοκιμαστικές φορτίσεις μη λειτουργικών πασσάλων σε αντιπροσωπευτικές περιοχές όλων των κτιρίων, που θεμελιώνονται σε πασσάλους έγχυτου σκυροδέματος (Λυρική Σκηνή, Βιβλιοθήκη και Χώρος Στάθμευσης Αυτοκινήτων). Όλες οι δοκιμές ήταν επιτυχείς και τα αποτελέσματά τους έχουν χρησιμοποιηθεί για την επιβεβαίωση των παραδοχών της μελέτης και την οριστικοποίηση του τελικού του μήκους των πασσάλων. 3. Έλεγχος παραλαβής έτοιμου σκυροδέματος Κάθε παραλαβή έτοιμου σκυροδέματος συνοδεύεται από τα απαραίτητα έγγραφα ποιότητας εργοστασιακής παραγωγής, τα οποία υποβάλλονται σε ενδελεχή έλεγχο κατά την άφιξή του οχήματος μείκτη, προκειμένου να επιβεβαιωθεί η συμμόρφωσή τους με τη μελέτη σύνθεσης, τα ειδικά πρόσμικτα και να ελεγχτεί ο χρόνος παραγωγής του σκυροδέματος. 4. Έλεγχος αντοχής έτοιμου σκυροδέματος Κάθε νέα παρτίδα ετοίμου σκυροδέματος υποβάλλεται σε δοκιμές εργασιμότητας και θερμοκρασίας. Συλλέγονται δείγματα και μεταφέρονται στο εργαστήριο του εργοταξίου για ωρίμανση και δοκιμές αντοχής σε θλίψη του σκληρυμένου σκυροδέματος, με συχνότητα που υπερβαίνει κατά πολύ τις απαιτήσεις των εθνικών πρότυπων. Σελίδα 4 από 17

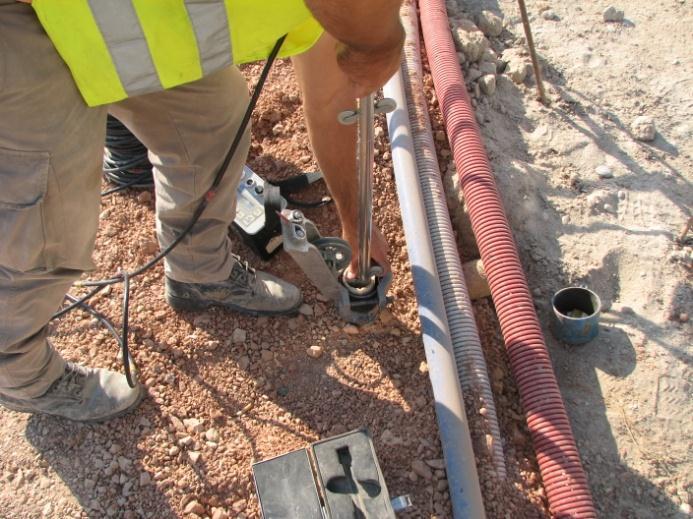

5 5. Έλεγχοι ακεραιότητας των πασσάλων Το σύνολο των πάσσαλων σκυροδέματος και των διαφραγματικών τοίχων, που κατασκευάσθηκαν, έχουν υποβληθεί επιτυχώς σε ελέγχους συνέχειας - ακεραιότητας (ακουστικές μέθοδοι), προκειμένου να εντοπισθούν τυχόν ελαττώματα, διακυμάνσεις στην συνέχεια του σκυροδέματος ή αλλαγές διαστάσεων διατομής κατά μήκος του στοιχείου. 6. Παρακολούθηση συμπεριφοράς του υπεδάφους κατά την κατασκευή του Λόφου Ο ρυθμός της κατασκευής του τεχνητού Λόφου ελέγχεται συνεχώς μέσω της συνεχούς παρακολούθησης με εκτεταμένο δίκτυο συσκευών μέτρησης των καθιζήσεων, των οριζοντίων παραμορφώσεων και των πιέσεων πόρων στο υπέδαφος της θεμελίωσης. Ο τελικός σκοπός των ελέγχων είναι η διασφάλιση της φέρουσας ικανότητας των υπεδάφους, ο περιορισμός των επιπτώσεων στις όμορες κατασκευές και η αποφυγή μακροχρόνιων καθιζήσεων με επιβλαβείς επιπτώσεις στον τελικά διαμορφωμένο χώρο του πάρκου, που θα καλύπτει το Λόφο. 7. Έλεγχος συμπύκνωσης του επιχώματος του Λόφου Ο τεχνητός Λόφος, τελικού ύψους 14 μέτρων, διαμορφώνεται με την προσθήκη επάλληλων κεκλιμένων στρώσεων εδάφους, πάχους 40 εκ. Το υλικό της επίχωσης προέρχεται εν μέρει από τις εκσκαφές της θεμελίωσης των κτιρίων του έργου. Η ποσότητα, που υπολείπεται προσκομίζεται στο έργο από εξωτερικές πηγές. Η κάθε στρώση ελέγχεται συστηματικά για την ποιότητα του υλικού και τον απαιτούμενο βαθμό συμπύκνωσης. Σελίδα 5 από 17

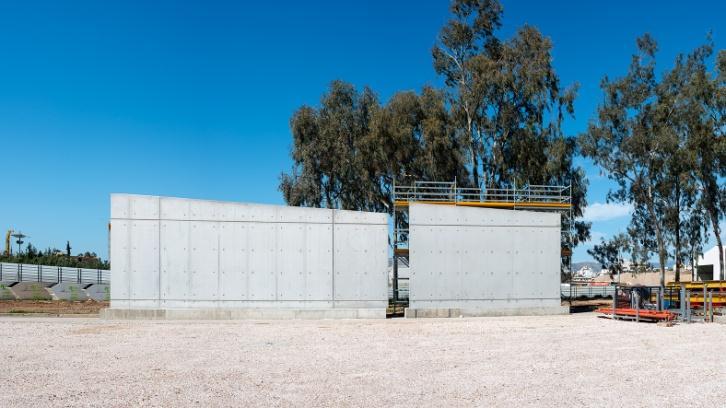

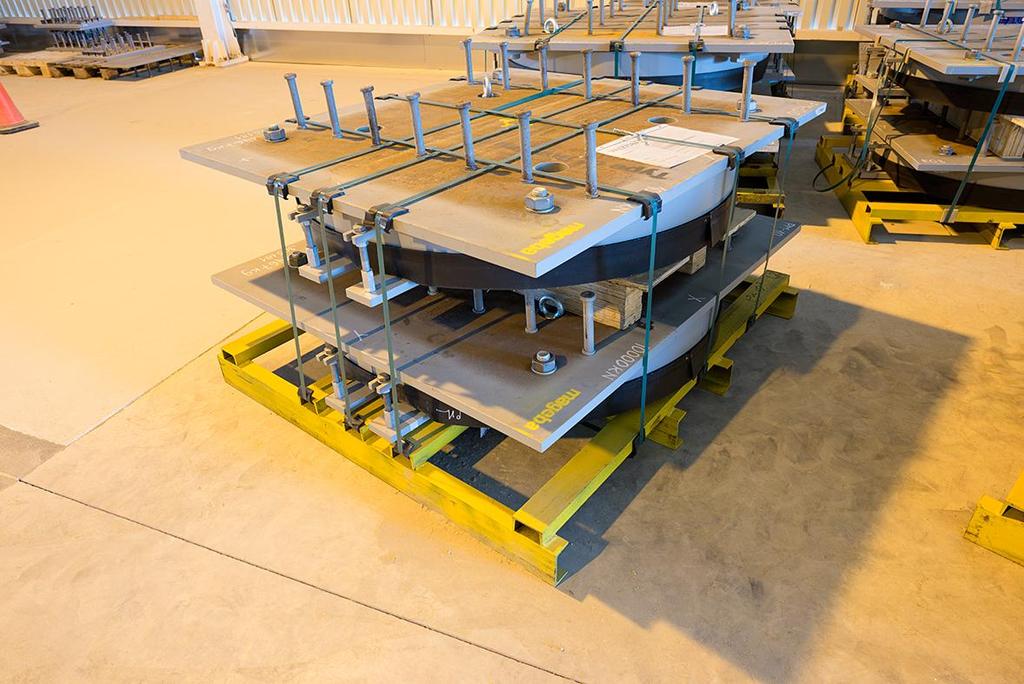

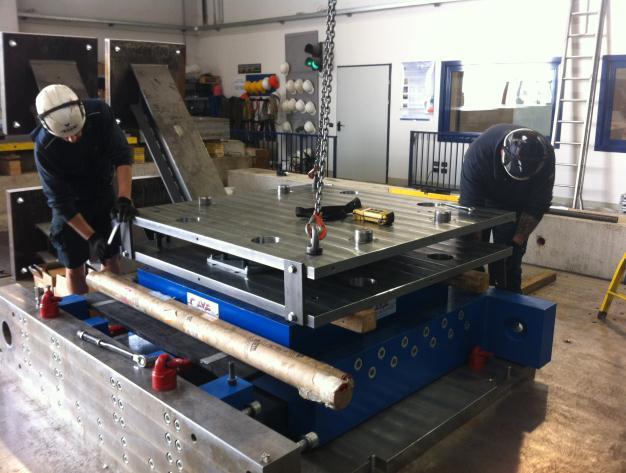

6 8. Δοκιμές φόρτισης των σεισμικών μονωτήρων Οι σεισμικοί μονωτήρες είναι τα πλέον σημαντικά στοιχεία του συστήματος σεισμικής προστασίας των κτιρίων της Λυρικής Σκηνής και της Βιβλιοθήκης. Πρόκειται για υπερσύγχρονο μηχανικό εξοπλισμό, ο οποίος τοποθετείται στην βάση των κατακόρυφων φερόντων στοιχείων των κτιρίων για την απορρόφηση της σεισμικής ενέργειας. Κάθε τύπος-μέγεθος μονωτήρα υποβάλλεται σε δυναμική δοκιμή πλήρους κλίμακας σε εξειδικευμένες εγκαταστάσεις δοκιμών στο εξωτερικό (Πανεπιστήμιο της Παβίας). Οι επιτυχημένες δοκιμές αποτελούν προϋπόθεση για τη διασφάλιση της πιστοποίησης CE από ανεξάρτητη αρχή της Ευρωπαϊκής Ένωσης. 9. Δείγματα (Mock ups) Δείγματα σε φυσικό μέγεθος παράγονται για τα κύρια αρχιτεκτονικά στοιχεία του έργου πριν από την έναρξη της αντίστοιχης τελικής κατασκευής. Τα δείγματα αυτά διευκολύνουν τον Ανάδοχο στην επιλογή της καταλληλότερης μεθοδολογίας κατασκευής και ταυτόχρονα επιτρέπουν στους αρχιτέκτονες του έργου να υποδείξουν τις αναγκαίες βελτιώσεις, με σκοπό την επίτευξη του βέλτιστου τελικού αποτελέσματος. Παραδείγματα: Τοιχώματα από εμφανές σκυρόδεμα Σελίδα 6 από 17

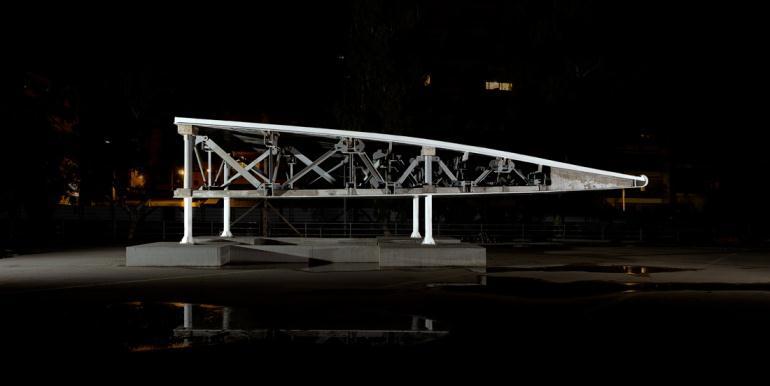

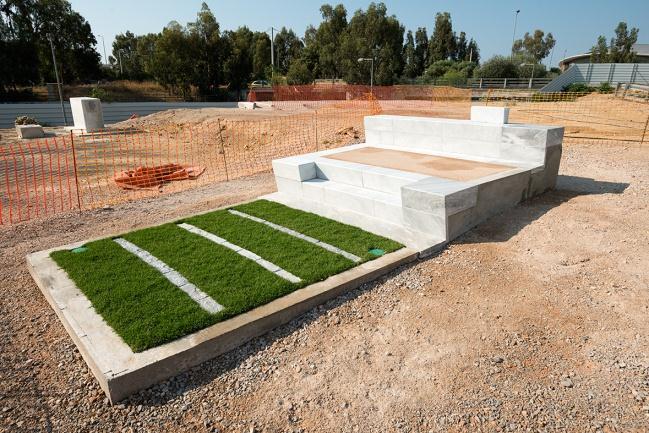

7 Χώροι φύτευσης εξωτερικές διαμορφώσεις Στέγαστρο Όπερας Σελίδα 7 από 17

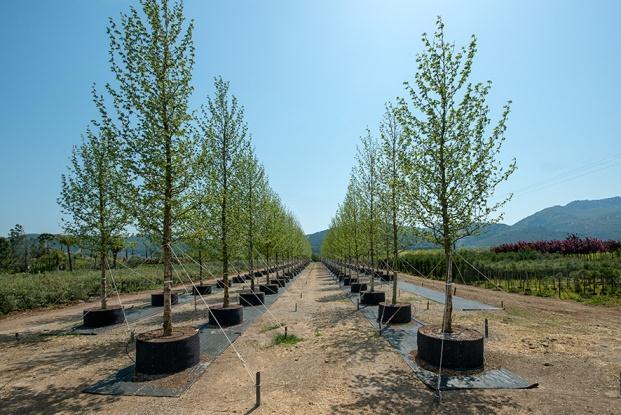

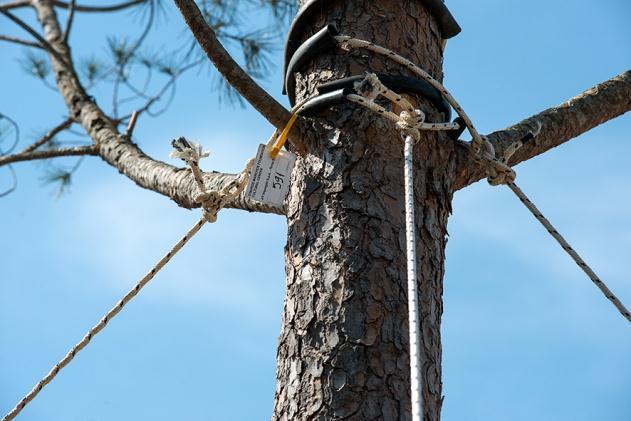

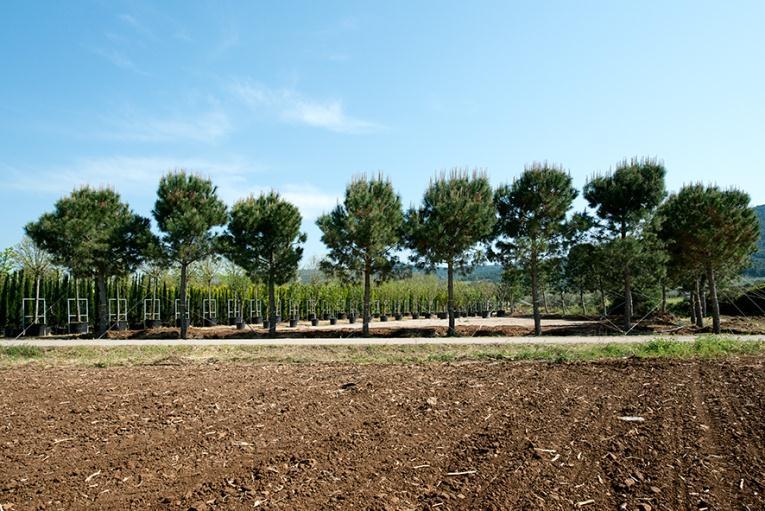

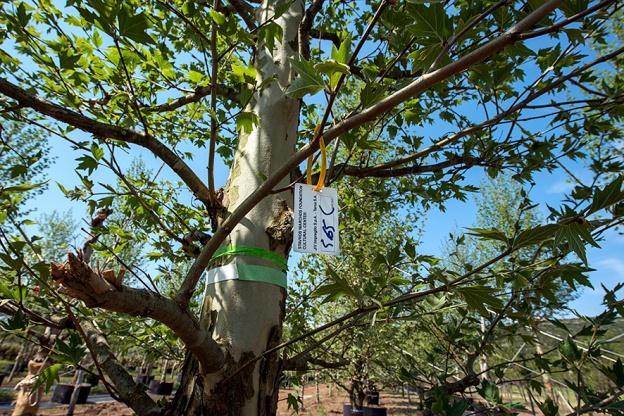

8 10. Επιλογή και σήμανση δέντρων Περισσότερα από τεμάχια από διάφορα είδη δέντρων έχουν επιλεγεί προσεκτικά από διάφορα φυτώρια στην Ελλάδα και το εξωτερικό με βάση την σχετική μελέτη φύτευσης. Τα δέντρα αυτά έχουν επισημανθεί με χρήση αναγνωριστικών ετικετών, και έχουν μεταφερθεί σε ειδικά διαμορφωμένη μονάδα διαχείρισης δέντρων στην Τραγάνα Βοιωτίας, όπου θα παραμείνουν και θα εγκλιματισθούν πριν τη μεταφορά και τη φύτευσή τους στην τελική τους θέση στο χώρο του έργου. Σελίδα 8 από 17

9 II. Προστασία του περιβάλλοντος και σεβασμός στην κοινότητα Ο συνολικός σχεδιασμός του έργου διέπεται από υψηλούς περιβαλλοντικούς στόχους, οι οποίοι συνοψίζονται στα ακόλουθα : Αυστηρή Συμμόρφωση με τη Μελέτη Περιβαλλοντικών Επιπτώσεων και τους σχετικούς περιβαλλοντικούς όρους, που έχουν εγκριθεί από τις αρμόδιες Ελληνικές Αρχές Επίτευξη της υψηλότερης δυνατής πιστοποίησης LEED - Platinum Συμμόρφωση με τα πλέον απαιτητικά διεθνή περιβαλλοντικά πρότυπα Οι ίδιες αρχές, οι οποίες έχουν ήδη εφαρμοστεί στο σχεδιασμό του έργου, ακολουθούνται και στις υπό εξέλιξη κατασκευαστικές δραστηριότητες. Η προσέγγισή μας βασίζεται σε ολοκληρωμένο Περιβαλλοντικό Σχέδιο Έργου, που συνδυάζεται με το αντίστοιχο Στρατηγικό Σχέδιο LEED, το οποίο περιγράφει την οργάνωση, τις αρμοδιότητες και τις αναλυτικές διαδικασίες, που ακολουθούνται για την αξιολόγηση των κινδύνων, την εφαρμογή αποτελεσματικών μέτρων πρόληψης η/και μετριασμού ενδεχομένων προβλημάτων και την τεκμηρίωση των περιβαλλοντικών στόχων του έργου. Οι βασικοί συμμετέχοντες στο ειδικό αυτό έργο είναι οι Σύμβουλοι του ΚΠΙΣΝ, οι οποίοι περιλαμβάνουν ειδικούς μηχανικούς με πιστοποίηση LEED και ανεξάρτητους περιβαλλοντικούς επιθεωρητές, και το ειδικευμένο προσωπικό του Εργολάβου. Τα αποτελέσματα της συνεχούς περιβαλλοντικής εποπτείας και ελέγχων καταγράφονται μέσω συστηματικής διαδικασίας τήρησης αρχείων. Η κατάσταση των περιβαλλοντικών συνθηκών στο χώρο του έργου ελέγχεται και αξιολογείται συνεχώς μέσω περιοδικών και ειδικών συναντήσεων και καταγράφεται σε μηνιαίες εκθέσεις. Στο τρέχον αρχικό στάδιο της κατασκευής, οι προσπάθειές μας επικεντρώνονται στους παρακάτω στόχους: 1. Αρχικός καθαρισμός της έκτασης Το στάδιο των προκαταρκτικών εργασιών περιλάμβανε τον καθαρισμό και την απομάκρυνση από τον χώρο του μελλοντικού εργοταξίου μεγάλης ποσότητας οικιακών απορριμμάτων, που είχαν αποτεθεί κατά τις περασμένες δεκαετίες. Κατά την ίδια περίοδο, πραγματοποιήθηκε και κατεδάφιση των παλαιών εγκαταστάσεων του ιππικού κέντρου, που προϋπήρχε στο χώρο. Σελίδα 9 από 17

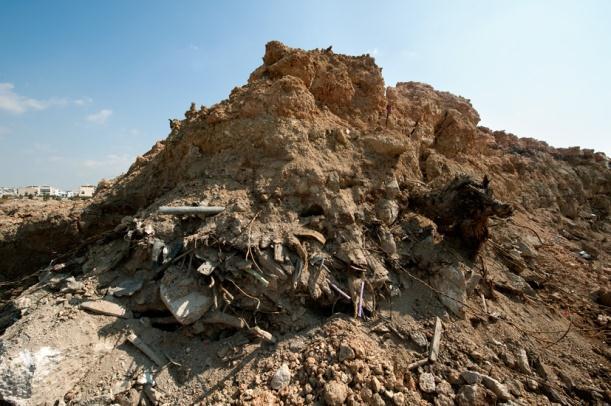

10 Όλα το υλικά από εκσκαφές και κατεδαφίσεις, που ήταν δυνατό να επαναχρησιμοποιηθούν στις νέες κατασκευές έχουν περισωθεί με κατάλληλη διαλογή και την επί τόπου χρήση τεχνικών θραύσης και κόσκινων και διατηρούνται αποθηκευμένα στο χώρο του έργου. 2. Διαχείριση κατασκευαστικών απορριμμάτων Βάσει των σχετικών απαιτήσεων LEED, εφαρμόζεται ειδικό σχέδιο διαχείρισης απορριμμάτων, το οποίο καλύπτει: Πρόληψη υπέρμετρης παραγωγής Διαλογή και επιλεκτική αποθήκευση ανακυκλώσιμων απορριμμάτων και οδηγίες για επαναχρησιμοποίηση Συλλογή και απομάκρυνση επικίνδυνων υλικών από εξειδικευμένους υπεργολάβους Παρακολούθηση και καταγραφή διαδικασιών ανακύκλωσης Συνεχιζόμενη εκπαίδευση προσωπικού και εργατικού δυναμικού 3. Έλεγχος διάβρωσης, ιζημάτων και σκόνης Έχει εγκατασταθεί και εφαρμόζεται μία σειρά από μέτρα με σκοπό: α. Την προστασία των δημοσίων δικτύων όμβριων και όμορων περιοχών από την εναπόθεση ιζημάτων με: Φραγμούς ιζημάτων και προστασία φρεατίων όμβριων Δεξαμενές καθίζησης για τον καθαρισμό των υδάτων του χώρου πριν την διοχέτευση τους στα δημόσιο δίκτυα Εγκαταστάσεις πλύσης εξερχόμενων οχημάτων Σελίδα 10 από 17

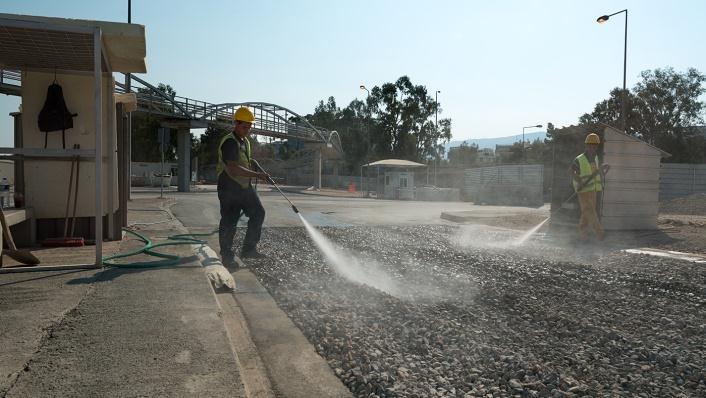

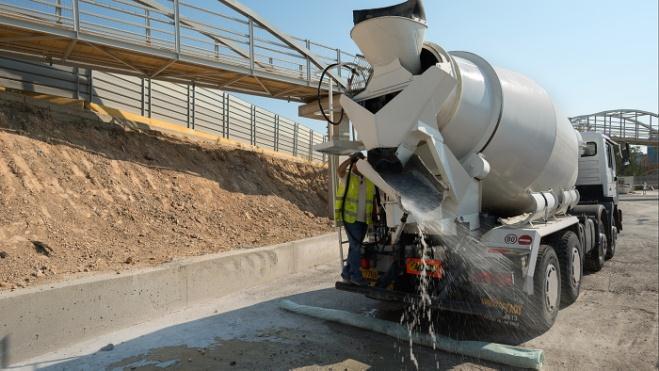

11 β. Πρόληψη της ρύπανσης του αέρα από σκόνη, μέσω: Ψεκασμού των σωρών από προϊόντα εκσκαφών με υγρά ελέγχου σκόνης Διαβροχή και σκούπισμα των οδών του χώρου γ. Διατήρηση της καθαριότητας του δημόσιου οδικού δικτύου, μέσω: Εγκαταστάσεων καθαρισμού για εξερχόμενα οχήματα Εγκαταστάσεων πλύσης αναμεικτήρων σκυροδέματος Σελίδα 11 από 17

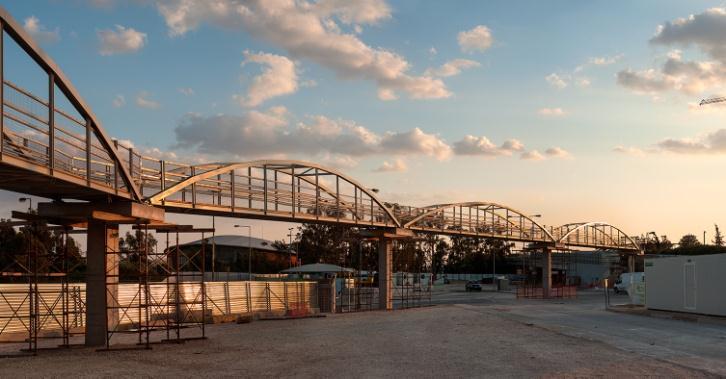

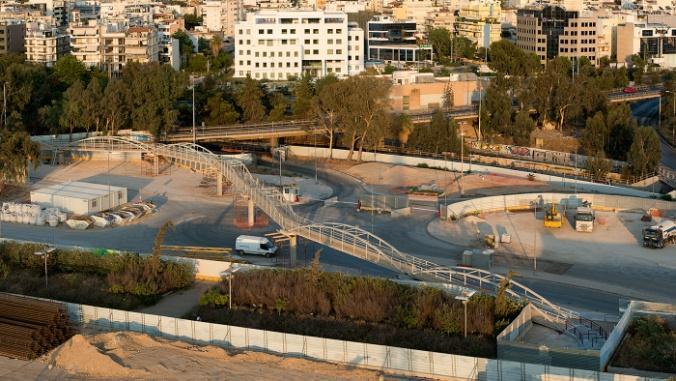

12 4. Έλεγχος του θορύβου Εφαρμόζονται αυστηρές διαδικασίες για την ελαχιστοποίηση της όχλησης θορύβου στη γειτονική περιοχή από τις δραστηριότητες του εργοταξίου, με την εφαρμογή μέτρων όπως: Απαίτηση πιστοποίησης μέγιστου ηχητικού ορίου ΕΟΚ για όλο τα μηχανήματα της κατασκευής Συστηματικές μετρήσεις θορύβου στη γειτονιά του εργοταξίου για τον έλεγχο πιθανών υπερβάσεων 5. Φύτευση Εκτεταμένοι χώροι εκατοντάδων στρεμμάτων πρασίνου με χιλιάδες δένδρα και θάμνους προβλέπεται να δημιουργηθούν στην μεγαλύτερη έκταση του έργου. Παράλληλα, τα δέντρα που προϋπήρχαν στο χώρο προστατεύονται με κατάλληλα μέσα από τις επιπτώσεις των κατασκευαστικών εργασιών. 6. Πεζογέφυρα Οι κατασκευαστικές εργασίες εκτείνονται και σε τμήμα της υφιστάμενης σύνδεσης της αστικής περιοχής με το θαλάσσιο μέτωπο (Εσπλανάδα). Για την καλύτερη εξυπηρέτηση των κατοίκων της περιοχής και των επισκεπτών, κατασκευάστηκε παράλληλη πεζογέφυρα, που αποκαθιστά την ομαλή πρόσβαση στη θάλασσα κατά την περίοδο της κατασκευής του έργου. Σελίδα 12 από 17

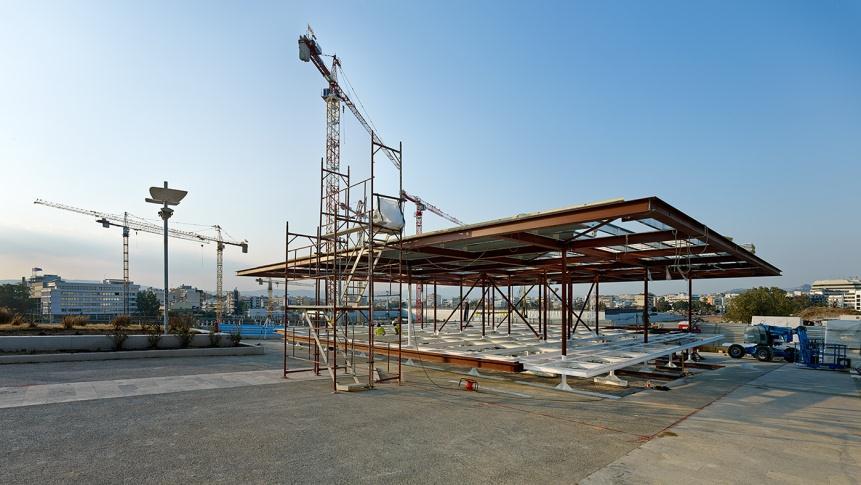

13 7. Κέντρο Επισκεπτών Το Κέντρο Επισκεπτών είναι μια προσωρινή ελαφριά κατασκευή που ήδη ανεγείρεται στα ανατολικό όριο του εργοταξίου του Κέντρου Πολιτισμού Ίδρυμα Σταύρος Νιάρχος. Ο αρχιτεκτονικός σχεδιασμός του κτιρίου είναι το αποτέλεσμα πανελλήνιου διαγωνισμού για προπτυχιακούς σπουδαστές αρχιτεκτονικής των Πανεπιστημίων της χώρας. Ο Αρχιτέκτων του έργου, κ. Ρέντσο Πιάνο επέλεξε το νικητήριο σχέδιο από τις δέκα επικρατέστερες προτάσεις του διαγωνισμού. Το πρώτο βραβείο έλαβε το σχέδιο της ομάδας των φοιτητών Άγι-Παναγιώτη Μουρελάτου και Σπυρίδωνα Γιωτάκη, το οποίο και υλοποιείται. Η προβλεπόμενη έναρξη λειτουργίας τοποθετείται τον Σεπτέμβριο του Το Κέντρο θα λειτουργήσει μέχρι την προγραμματισμένη ολοκλήρωση του ΚΠΙΣΝ, στο τέλος του 2015, εξυπηρετώντας πολλαπλές χρήσεις. Θα προσφέρει την ευκαιρία στους επισκέπτες να γνωρίσουν το εργοτάξιο και να μάθουν περισσότερα για το ΚΠΙΣΝ, την ιστορία, τον ρόλο, τη δομή, τον σκοπό, την αποστολή και το μέλλον του. Θα αποτελέσει, επίσης, χώρο δημόσιων εκθέσεων και άλλων εκδηλώσεων για το κοινό. Σελίδα 13 από 17

14 III. Νέες τεχνολογίες 1. Ηλεκτρονική Διαχείριση Εγγράφων Πριν από την έναρξη οποιασδήποτε κατασκευαστικής δραστηριότητας, όλα τα σχετικά τεχνικά έγγραφα, που παράγονται από τον Ανάδοχο (σχέδια κατασκευής τεύχη υπολογισμών, μεθοδολογίες Εργασιών, υποβολές υλικών) υποβάλλονται για έλεγχο και έγκριση από τους ειδικούς του ΚΠΙΣΝ. Η εν λόγω διαδικασία, σε συνδυασμό με την καθημερινή γενική και συμβατική αλληλογραφία, καθιστά αναγκαία την ανταλλαγή τεράστιου αριθμού εγγράφων μεταξύ των τριών βασικών συντελεστών του έργου, δηλαδή (α) των Μελετητών, (β) του Εργοδότη και των Εκπροσώπων του και (γ) του Αναδόχου και των Συμβούλων/Υπεργολάβων του. Η παραπάνω επικοινωνία επιτυγχάνεται μέσω ενός διαδικτυακού ηλεκτρονικού συστήματος με λογισμικό προσαρμοσμένο ειδικά στις ανάγκες του έργου, το οποίο συνδέει, σε πραγματικό χρόνο, περίπου 18 οργανισμούς και 145 μηχανικούς και ειδικούς συμβούλους, στην Ελλάδα, την Ευρώπη και τις ΗΠΑ. Το σύστημα επιτρέπει την επίσημη αυθεντική αποστολή και παραλαβή χιλιάδων ηλεκτρονικών εγγράφων μηνιαίως, χωρίς τη χρήση και αποθήκευση έντυπου υλικού. Το σύστημα καθοδηγεί αυτόματα την «πορεία» κάθε τύπου εγγράφου σύμφωνα με προγραμματισμένη εκ των προτέρων διαδικαστική ροή και δημιουργεί αξιόπιστα και εύχρηστα παραμετρικά αρχεία προσφέροντας ευκολία, αξιοπιστία, εγγυημένη εμπιστευτικότητα και ουδετερότητα για όλους τους συμμετέχοντες. 2. Μοντελοποίηση Κτιριακής Πληροφορίας (BIM) Η σύγχρονη τεχνολογία Μοντελοποίησης Κτιριακής Πληροφορίας (Building Information Modeling BIM), που χρησιμοποιήθηκε ήδη από τα αρχικό στάδιο της εκπόνησης των μελετών του έργου επεκτείνεται και στην παραγωγή των σχεδίων κατασκευής. Η «έξυπνη» τρισδιάστατη μοντελοποίηση συνεχίζει να εφαρμόζεται, εξυπηρετώντας τώρα τους σκοπούς της τελικής μελέτης εφαρμογής και των κατασκευαστικών λεπτομερειών του έργου. Διευκολύνει, μεταξύ άλλων, τον αποτελεσματικό συντονισμό των διαφορετικών εργασιών, την ένταξη των διαφόρων στοιχείων, που προστίθενται από τους εξειδικευμένους υπεργολάβους, και την ακριβή λεπτομερή καταγραφή των σύνθετων μηχανολογικών συστημάτων. Τα τελικά «όπως κατασκευάστηκαν» (As Built) σχέδια που θα δημιουργηθούν με την τεχνολογία BIM θα αποτυπώνουν την ακριβή και λεπτομερή τελική εικόνα του έργου και θα προσφέρουν το καλύτερο υπόβαθρο για το επόμενο στάδιο, το οποίο είναι η διαχείριση των εγκαταστάσεων, δηλαδή η λειτουργία και η συντήρηση του έργου Σελίδα 14 από 17

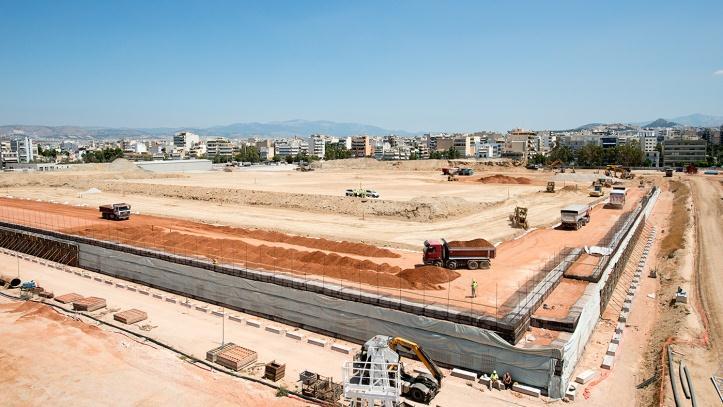

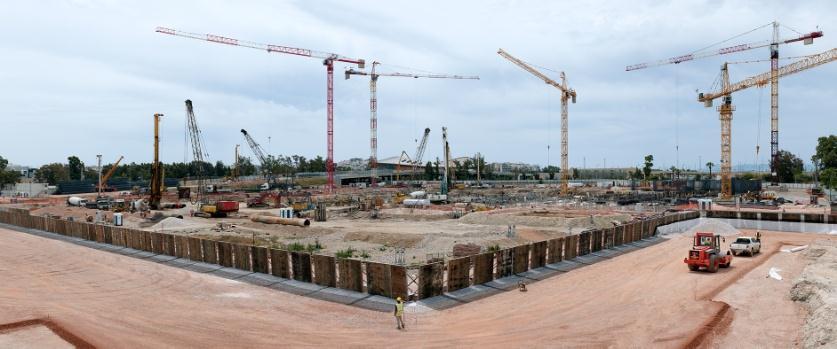

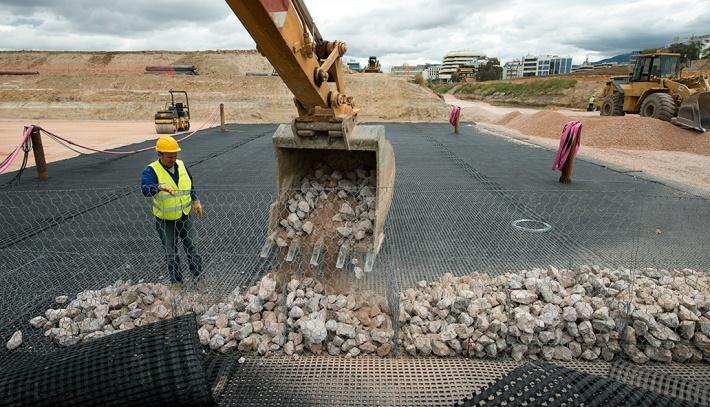

15 3. Η κατασκευή του «Λόφου» Παρ ότι μοιάζει μία απλή διαδικασία προσθήκης διαδοχικών στρώσεων εδάφους, στην πραγματικότητα η κατασκευή του τεχνητού Λόφου, ύφους 14 μέτρων, είναι μία από τις πλέον ευαίσθητες και πολύπλοκες κατασκευαστικές εργασίες. Καθώς υψώνεται σταδιακά η ανωδομή, οι στρώσεις του εδάφους κάτω από το Λόφο παρακολουθούνται συνεχώς, με στόχο την καταγραφή τριών κρίσιμων παραμέτρων: την πίεση των υπόγειων υδάτων, το ρυθμό καθίζησης του υπεδάφους και το βαθμό συμπίεσης του επιχώματος. Ο κεκλιμένος χώρος του Λόφου θα αναπτυχθεί, τελικά, σε ένα μεγάλο πάρκο, έναν από τους μεγαλύτερους φυτεμένους χώρους πρασίνου στην πόλη, ο οποίος θα εκτείνεται σε όλη την έκταση του Λόφου και πάνω από τις στέγες από σκυρόδεμα των κτιρίων, οι οποίες θα κατασκευαστούν σε συνέχεια και με την ίδια κλίση. Το περιμετρικό σύστημα αντιστήριξης των εδαφών γύρω από το Λόφο δεν αποτελείται από φέροντες τοίχους με οπλισμένο σκυρόδεμα. Χρησιμοποιείται σύγχρονη, οικολογική τεχνολογία, γνωστή ως «οπλισμένη γη» (reinforced earth), δηλαδή ένα φυσικό τοίχωμα από διαδοχικές στρώσεις αδρανών λατομείου με την παρεμβολή αγκυρωμένων συνθετικών πλεγμάτων. Στην βάση του τοιχώματος από οπλισμένη γη έχουν εγκατασταθεί πάσσαλοι από χαλίκι (υπόγειες λίθινες στήλες), οι οποίοι έχουν Σελίδα 15 από 17

16 σχεδιαστεί για να λειτουργούν ως θεμελίωση για την οπλισμένη γη και να αποτρέπουν τη ρευστοποίηση του υπεδάφους κατά τη διάρκεια ισχυρής σεισμικής δραστηριότητας. 4. Σεισμική Μόνωση Τα κτίρια της Λυρικής Σκηνής και της Βιβλιοθήκης θα εδράζονται πάνω σε σεισμικούς μονωτήρες. Πρόκειται για πρωτοποριακό εξοπλισμό, ειδικά σχεδιασμένο για τα συγκεκριμένα κτίρια, που εγκαθίσταται ανάμεσα στα κατακόρυφα φέροντα στοιχεία και τα θεμέλια των κτιρίων και απορροφά μεγάλο μέρος της σεισμικής ενέργειας πριν μεταφερθεί στην ανωδομή. Η σεισμική μόνωση, εκτός του ότι προσφέρει εξαιρετική ασφάλεια στο φέροντα οργανισμό, μειώνει επίσης τις μετακινήσεις λόγω σεισμού, προστατεύοντας από ζημιές και τα μη φέροντα τμήματα, όπως τα αρχιτεκτονικά στοιχεία, τα ευαίσθητα ηλεκτρομηχανολογικά δίκτυα και τον εξοπλισμό των κτιρίων. Σελίδα 16 από 17

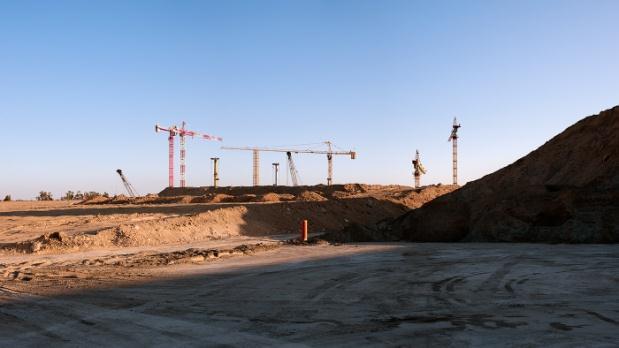

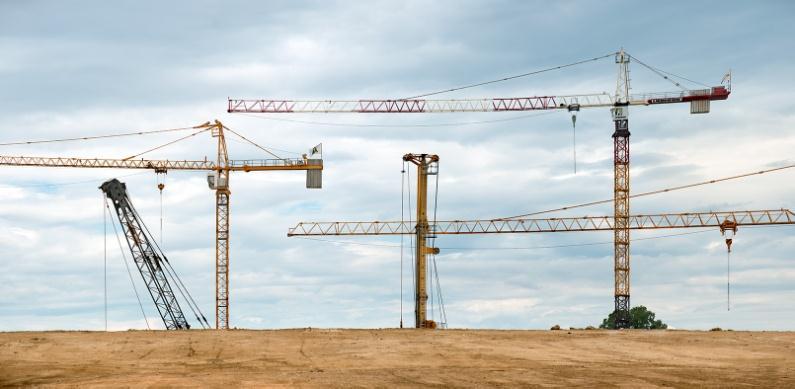

17 5. Οικοδομικοί Γερανοί αποτροπή ατυχημάτων και έλεγχος περιοχών λειτουργίας Στην παρούσα φάση του έργου, οι ανάγκες της κατασκευής εξυπηρετούνται από περισσότερα από 100 ειδικά μηχανήματα, ανυψωτικά, εκσκαφείς και ειδικά οχήματα συμπεριλαμβανομένων και 8 οικοδομικών γερανών (που σύντομα θα αυξηθούν σε 10) με αλληλεπικαλυπτόμενες ακτίνες δράσης. Ο όγκος και η πολυπλοκότητα των καθημερινών εργασιών καθιστούν το ΚΠΙΣΝ το πλέον απαιτητικό εργοτάξιο στην Ελλάδα. Το απασχολούμενο προσωπικό προσεγγίζει επί του παρόντος τα 600 άτομα και σύντομα θα υπερβεί τα Οι συνθήκες αυτές επέβαλλαν, για λόγους ασφαλείας, την εγκατάσταση ηλεκτρονικού συστήματος με ειδικό λογισμικό για το έργο, που ελέγχει και καταγράφει όλες τις κινήσεις των οικοδομικών γερανών, με σκοπό την αποτροπή μέσω αυτόματης πέδησης ενδεχομένων συγκρούσεων ή άλλων ατυχημάτων. Αυτή θα είναι η πρώτη φορά που το συγκεκριμένο σύστημα εγκαθίσταται σε ελληνικό εργοτάξιο. Σελίδα 17 από 17
