1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ Αριθμ. μελ. 6/2016 ΕΡΓΟ: «Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο.» ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1 ΕΙΣΑΓΩΓΗ Η παρούσα τεχνική περιγραφή αφορά στην προμήθεια και εγκατάσταση 2 φορητών μονάδων αφαλάτωσης υφάλμυρου νερού εντός προκατασκευασμένων container με την μέθοδο αντίστροφης ώσμωσης συνολικής δυναμικότητας 2.000m3/day πόσιμου νερού που θα εγκατασταθεί στη θέση Παλιαμπελάς Σκύρου, σε όμορη έκταση του κεντρικού αντλιοστασίου και θα χρησιμοποιηθεί για την παροχή πόσιμου νερού. Σύντομη Περιγραφή Έργου Οι δύο φορητές μονάδες αφαλάτωσης θα εγκατασταθούν στο χώρο του Παλιάμπελα, μετά την εξασφάλιση των απαραίτητων εγκρίσεων αδειοδοτήσεων από πλευράς του Δήμου και θα είναι έτοιμη προς λειτουργία αφού θα έχει συνδεθεί με όλα τα απαραίτητα συστήματα και δίκτυα τροφοδοσίας (δεξαμενή προκαθίζησης, δεξαμενή παραγόμενου πόσιμου του Δήμου, της αποχέτευσης καθώς και του ηλεκτρικού ρεύματος κ.α.). Όλα τα συστήματα της μονάδες αφαλάτωσης αντίστροφης ώσμωσης (προκατεργασία, μετακατεργασία, φίλτρα, μεμβράνες, αντλίες προώθησης, αντλίες υψηλής πίεσης κ.ά.), θα είναι εργονομικά εγκατεστημένα εντός μεταλλικής προστατευτικής κατασκευής τύπου "container", κατάλληλου πλάτους και μήκους ανάλογα με τις λειτουργικές ανάγκες της μονάδας και της προσβασιμότητας στην περιοχή όπου θα γίνει η εγκατάσταση. Η μονάδα αφαλάτωσης θα αποτελείται από δύο (2) ανεξάρτητες υπομονάδες αφαλάτωσης 1.000m3/day έκαστη, έτσι ώστε κατά τις περιόδους μειωμένης ζήτησης να δουλεύει η μία από τις δύο υπομονάδες για βελτιωμένη απόδοσης. Η κάθε υπομονάδα θα εγκαθίσταται σε δύο (2) container (ένα για τα φίλτρα και ένα για μονάδα αφαλάτωσης). Συνολικά για την εγκατάστασης της μονάδας αφαλάτωσης θα τοποθετηθούν τέσσερα (4) container 40ft. H μονάδα θα περιλαμβάνει συστήματα ΑΠΕ με στόχο την εξοικονόμηση ενέργειας και ειδικότερα φωτοβολταικά συστήματα για την εκμετάλλευση της ηλιακής ενέργειας και υδροστρόβιλο για την αξιοποίηση της πίεσης του νερού εισόδου. Στην συνολική εγκατάσταση περιλαμβάνονται και συνοδές εγκαταστάσεις όπως η εγκατάσταση μεταφερόμενων δεξαμενών αποθήκευσης υφάλμυρου νερού, πόσιμου νερού και άλμης, δίκτυο απόρριψης άλμης.

2 Η προτεινόμενη εγκατάσταση αφορά στη βελτίωση της ποιότητας των υδάτων που προορίζονται για οικιακή ή αρδευτική χρήση. Κυριότερη εκροή της Εγκατάστασης αποτελεί η παραγωγή ποιοτικώς βελτιωμένου νερού για ύδρευση και άρδευση συμβάλλοντας με αυτό τον τρόπο στη βιώσιμη διαχείριση και τη βελτίωση του πόσιμου νερού ως κρίσιμης σημασίας αγαθού. Συγκεκριμένα, το αποτέλεσμα αναμένεται να είναι η παροχή αφαλατωμένου πόσιμου νερού m3/ημέρα στο Δήμο Σκύρου. Γενική Περιγραφή Υδροδότησης Σκύρου Η Σκύρος υδροδοτείται από την πηγή Ανάβαλσα. Με φυσική ροή, αγωγός μεταφέρει το νερό στο κεντρικό αντλιοστάσιο και στις κεντρικές δεξαμενές στη θέση Παλιαμπελάς όπου βρίσκεται το Κεντρικό Αντλιοστάσιο. Η πηγή Ανάβαλσα βρίσκεται στη θέση Χ: , Ψ: , Ζ: 30μ, και η παροχή της είναι 80 m 3 /h τους υγρούς μήνες και 50 m 3 /h τους ξηρούς. Ο Ετήσιος απολήψιμος όγκος νερού εκτιμάται σε m 3. Η λήψη του νερού γίνεται με φυσική ροή. Η πηγή χρησιμοποιείται από το Πρόκειται για Καρστική πηγή επαφής των κρυσταλλικών ασβεστολίθων του κρητιδικού που βρίσκονται σε γωνιώδη ασυμφωνία επικλυσιγενώς πάνω στο σχιστολιθικό και φυλλιτικό υπόβαθρο του νεοπαλαιοζωϊκού. Ο Αριθμός υδρευόμενων ατόμων την μη τουριστική περίοδο εκτιμάται σε άτομα, ενώ την τουριστική περίοδο από 1/7 έως 31/8 ο μέσος πληθυσμός είναι άτομα. Η πηγή Αναβάλσα συνδέεται με δίκτυο μήκους 1450 μ. με τη δεξαμενή χωρητικότητας 500 m 3 και το αντλιοστάσιο στη θέση «Παλιαμπελά» που βρίσκονται στη θέση με συν/νες Χ=549050, Υ= και Ζ=8μ. Από το Κεντρικό Αντλιοστάσιο μέσω αντλιών το νερό μεταφέρεται σε δεξαμενή στη θέση «Μαύρικας» από την οποία υδροδοτείται η περιοχή Μώλος. Από το Κεντρικό Αντλιοστάσιο επίσης με αντλίες το νερό μεταφέρεται σε δεξαμενή στη θέση «Καραλής» από την οποία με αγωγούς υδροδοτείται ο παραδοσιακός οικισμός της Χώρας και το υπόλοιπο του νησιού μέχρι και το λιμάνι της Λιναριάς. Από την πηγή Νυφάτσι μέσω δεξαμενών και αγωγών υδροδοτούνται η περιοχή Καλαμίτσα και Αχίλλι. Επίσης υπάρχει μία μικρή αναχώρηση προς την Αεροπορία. Οι λοιποί οικισμοί της Σκύρου (Πεύκος, Ατσίτσα) δεν υδροδοτούνται. Η υδροδότηση της Σκύρου πραγματοποιείται συνολικά από τις ακόλουθες υδροληψίες. Οι υδροληψίες του υδρευτικού δικτύου πραγµατοποιούνται από υπάρχουσες γεωτρήσεις και υδροµαστεύσεις πηγών και συγκεκριµένα : - υδροµάστευση της πηγής «Αναβάλσα» µε µέγιστη παροχή 80 m 3 /ώρα και ετήσια απολήψιµη ποσότητα νερού m 3 - υδροµάστευση της πηγής «Νυφάκι» µε µέγιστη παροχή 15 m 3 /ώρα και ετήσια απολήψιµη ποσότητα νερού m 3 - γεώτρηση στη θέση «Χωράφα Μελικάρι» παροχής 15 m 3 /ώρα και ετήσια απολήψιµη ποσότητα νερού m 3 - γεώτρηση στη θέση «Ασπούς Β» παροχής 23 m 3 /ώρα και ετήσια απολήψιµη ποσότητα νερού m 3 - γεώτρηση στη θέση «Μανωλιά» παροχής 0,5 m 3 /ώρα και ετήσια απολήψιµη ποσότητα νερού m 3» Όπως προκύπτει τα m 3 από το σύνολο των m 3 (το 86%) που είναι η συνολική κατανάλωση νερού της Σκύρου, προέρχονται από την πηγή της Ανάβαλσας. Τα υπόλοιπα σημεία πλην της Ανάβαλσας δεν επαρκούν για την κάλυψη της Υδροδότησης του νησιού της Σκύρου. Σημειώνεται ότι το νερό από όλες τις πηγές είναι υφάλμυρο.

3 Αναφορές από Σχέδιο Διαχείρισης Λεκανών Απορροής Αν.Στερεάς Ελλάδας Όλες οι παραπάνω πηγές ανήκουν στο GR Υπόγειο Υδατικό Διαμέρισμα Βόρειας Σκύρου. Σύμφωνα με τα παραδοτέα του Σχεδίου Διαχείρισης Λεκανών Απορροής Ποταμών Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας, - Παραδοτέο 5: «Το υπερετήσιο ισοζύγιο του συστήματος φαίνεται ότι είναι πλεονασματικό. Θεωρούμε όμως ότι θα πρέπει να χαρακτηρισθεί οριακό και ευαίσθητο επειδή χαρακτηρίζεται από Υψηλή Τρωτότητα, λόγω της άμεσης επικοινωνίας με την θάλασσα των πλέον δυναμικών υδροφορέων του.» - Παραδοτέο 8: «Για το δίκτυο παρακολούθησης του συστήματος αξιολογήθηκαν οι χημικές αναλύσεις που έχουν εκτελεσθεί κατά το παρελθόν (1974) σε 3) πηγές και 1) πηγάδι στα πλαίσια υδρογεωλογικών μελετών. Τα σημεία παρακολούθησης παρουσιάζονται στο χάρτη του Σχ Από τα στοιχεία του Πίνακα 8-36 διαπιστώθηκαν τα εξής: Η μέση τιμή συγκέντρωσης των χλωριόντων υπερβαίνει την ΑΑΤ στο υδροσημείο ΣΚΥ-3. Στο ίδιο σημείο οι μέσες τιμές των συγκεντρώσεων μαγνησίου υπερβαίνουν το 100% της ΑΑΤ και το 75% της ΑΑΤ στο υδροσημείο ΣΚΥ-2.. Έλεγχος γενικής χημικής κατάστασης Διαπιστώνεται ότι: Τοπικά καταγράφεται αύξηση των συγκεντρώσεων χλωριόντων και μαγνησίου πιθανότατα λόγω υφαλμύρινσης.. Έλεγχο υφαλμύρινσης Σύμφωνα με τα δεδομένα των χημικών αναλύσεων, το σύστημα χαρακτηρίζεται από τοπική υφαλμύρινση. Στο υπόγειο υδατικό σύστημα Βόρειας Σκύρου δεν υπάρχουν υδροσημεία με μετρήσεις στάθμης. Από τον έλεγχο της υφαλμύρινσης, το ΥΥΣ GR στο σύνολο του αξιολογείται σε καλή χημική κατάσταση... Έλεγχος επίδρασης στο πόσιμο νερό Το ΥΥΣ δεν εντάσσεται στο μητρώο προστατευόμενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύμφωνα με το Άρθρο 7 της 2000/60/ΕΚ και επομένως δεν εφαρμόζεται ο έλεγχος επίδρασης στο πόσιμο νερό. Διάγνωση τάσης ρύπανσης: Από τα διαθέσιμα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή μειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χημικής κατάστασης υπόγειου υδατικού συστήματος: Το υπόγειο υδατικό σύστημα GR αξιολογείται σε καλή ποιοτική (χημική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήματος απεικονίζεται με πράσινο χρώμα.» Σχηματικό Διάγραμμα Δικτύου Στο διάγραμμα φαίνεται το δίκτυο υδροδότησης πόσιμου νερού της Σκύρου

4 Αδειοδότηση Το έργο, σύμφωνα με την υπουργική απόφαση αρ (ΦΕΚ 21 Β / ) «Κατάταξη δημοσίων και ιδιωτικών έργων και δραστηριοτήτων σε κατηγορίες και υποκατηγορίες σύμφωνα με το άρθρο 1 παράγραφος 4 του Ν. 4014/ (ΦΕΚ 209 Α /2011)», κατατάσσεται στην 9η ομάδα «Βιομηχανικές δραστηριότητες και συναφείς εγκαταστάσεις», Α/Α 200 «Υπηρεσίες αφαλάτωσης νερού», κατηγορία Β «Οι δραστηριότητες που δεν υπάγονται στη κατηγορία Α». Σύμφωνα με το άρθρο 8 «Περιβαλλοντική αδειοδότηση έργων και δραστηριοτήτων κατηγορίας Β» του Ν. 4014/ (ΦΕΚ 209 Α /2011) «Περιβαλλοντική αδειοδότηση έργων και δραστηριοτήτων,..», τα έργα κατηγορίας Β δεν ακολουθούν τη διαδικασία εκπόνησης Μ.Π.Ε. αλλά υπόκεινται σε πρότυπες Περιβαλλοντικές δεσμεύσεις (ΠΠΔ). Σύμφωνα με τον αριθ. οικ. απόφασης 3137/191/φ.15 (ΦΕΚ 1048Β/ ) «Αντιστοίχηση των κατηγοριών των βιομηχανικών και βιοτεχνικών δραστηριοτήτων και των δραστηριοτήτων παραγωγής ηλεκτρικής ενέργειας με τους βαθμούς όχλησης που αναφέρονται στα πολεοδομικά διατάγματα, το έργο κατατάσσεται στις δραστηριότητες χαμηλής όχλησης (ΠΑΡΑΡΤΗΜΑ 1, Συλλογή επεξεργασία και παροχή νερού Α/Α 266 παραγωγή μ 3 / ημέρα). Με βάση τα παραπάνω το έργο κατατάσσεται στην κατηγορία Β και υπόκειται σε πρότυπες Περιβαλλοντικές δεσμεύσεις (ΠΠΔ) Ο Δήμος έχει λάβει την υπ. Αριθμ. 3396/Φ14/3713/ με ΑΔΑ 6ΝΥΒ7ΛΗ-ΡΤΥ άδεια εγκατάστασης της μονάδας στην οποία ενσωματώνονται και οι Πρότυπες Περιβαλλοντικές Δεσμεύσεις από την Δνση Ανάπτυξης της ΠΕ Εύβοιας. Ο Δήμος Σκύρου στο πλαίσιο της αδειοδότησης της μονάδας έχει λάβει - Βεβαίωση χρήσεων γης (που επιτρέπουν την εγκατάσταση) - Θετική γνωμοδότηση από την Εφορεία Αρχαιοτήτων Εύβοιας - Θετική γνωμοδότηση από την Υπηρεσία Νεοτέρων Μνημείων - Πράξη Χαρακτηρισμού Έκτασης - Θετική γνωμοδότηση από το Δασαρχείο

5 Σημειώνουμε ότι για την μονάδα αφαλάτωσης δεν απαιτείται έκδοση οικοδομικής άδειας σύμφωνα με την ισχύουσα νομοθεσία δεδομένου ότι σύμφωνα με Ν.4258, άρθρο 22, παρ. 8 (ΦΕΚ 94Α/ ): «6.Κατά παρέκκλιση των πολεοδομικών διατάξεων, τεχνικά έργα και εγκαταστάσεις που εξυπηρετούν την ύδρευση και αποχέτευση δήμων ή κοινοτήτων, την άρδευση περιοχών τους, καθώς και την κατασκευή και λειτουργία χώρων υγειονομικής ταφής απορριμμάτων (Χ.Υ.Τ.Α.) και Σταθμών Μεταφόρτωσης Απορριμμάτων, τα οποία προβλέπονται από τεχνικές μελέτες, δεν υπόκεινται στους όρους και περιορισμούς των διατάξεων αυτών και για την κατασκευή τους δεν απαιτείται η έκδοση άδειας δόμησης από τις αρμόδιες αρχές..» 2 ΠΕΡΙΓΡΑΦΗ ΧΩΡΟΥ ΕΓΚΑΤΑΣΤΑΣΗΣ Η εγκατάσταση της φορητής μονάδας αφαλάτωσης θα γίνει στην θέση «Παλιαμπελάς» σε κατάλληλη έκταση δίπλα από την δεξαμενή και το κεντρικό αντλιοστάσιο του Παλιαμπελά. Η έκταση μισθώνεται από το Δήμο Σκύρου και είναι σχεδόν επίπεδη. Ο χώρος που επιλέχθηκε για την μονάδα αφαλάτωσης είναι ο πλέον κατάλληλος γιατί: Γειτνιάζει με το κεντρικό αντλιοστάσιο του νησιού Έχει ευνοϊκή τοπογραφία Είναι κοντά στα δίκτυα αποχέτευσης και ρεύματος Αντλιοστάσιο Παλιαμπελά Το (κεντρικό) αντλιοστάσιο Παλιαμπελά είναι το κεντρικό αντλιοστάσιο του Νησιού της Σκύρου. Εκεί συγκεντρώνεται το νερό από φυσικές πηγές στην κεντρική δεξαμενή του αντλιοστασίου χωρητικότητας 500 m3 και μέσω τριών οδεύσεων (προς δεξαμενή Καραλή, δεξαμενή Μαύρικα και δεξαμενή Αεροπορίας) οδηγείται προς το Δίκτυο Ύδρευσης του Νησιού.

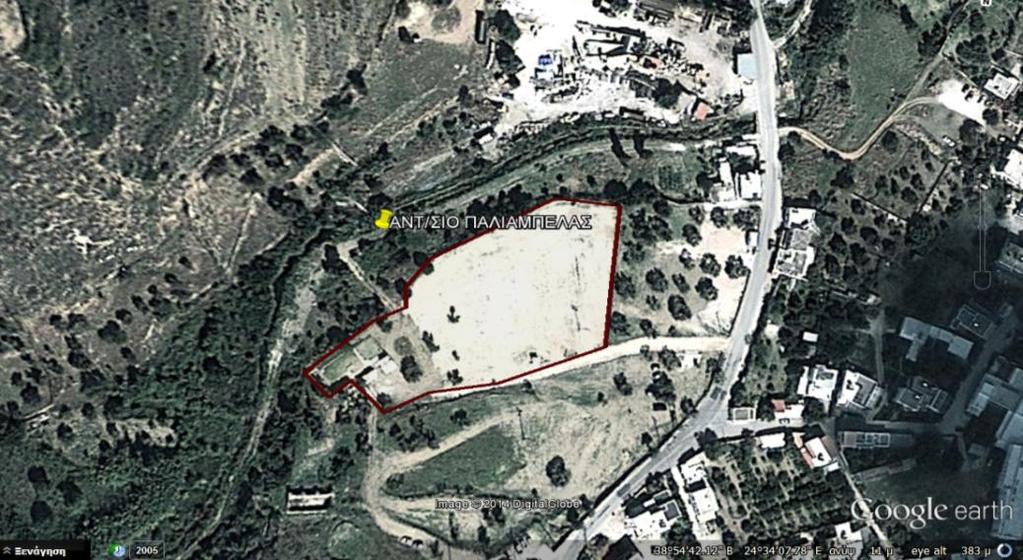

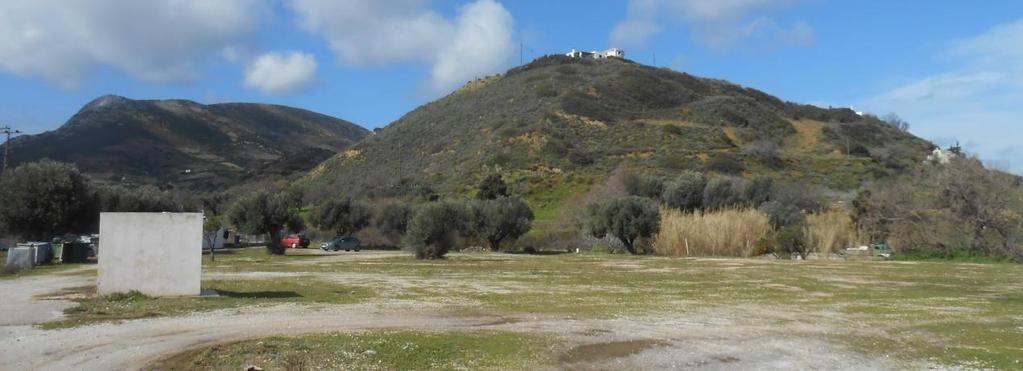

6 Αναχώρηση προς Μαύρικα Στο (κεντρικό) αντλιοστάσιο του Παλιαμπελά, υπάρχει μια αναχώρηση προς την Δεξαμενή του Μαύρικα. Στην αναχώρηση αυτή υπάρχουν εγκατεστημένες δύο (2) αντλίες (μία αντλία ισχύος 15 kw και μία αντλία ισχύος 11 kw). Οι δύο (2) αντλίες δουλεύουν ταυτόχρονα (για όσες ώρες απαιτείται) και αντλούν το νερό προς τη Δεξαμενή του Μαύρικα (χωρητικότητας 300 m 3 ). Από τη δεξαμενή του Μαύρικα το νερό προωθείται στην περιοχή του Μώλου/Μαγαζιών. Αναχώρηση προς Καραλή Στο (κεντρικό) αντλιοστάσιο του Παλιαμπελά, υπάρχει μια αναχώρηση προς την Δεξαμενή του Καραλή. Στην αναχώρηση αυτή υπάρχουν εγκατεστημένες δύο (2) αντλίες ισχύος 55 kw. Οι δύο αντλίες δουλεύουν εναλλάξ (και για όσες ώρες απαιτείται) και προωθούν το νερό στη δεξαμενή του Καραλή (χωρητικότητας 100 m 3 ). Από εκεί το νερό προωθείται προς την Χώρα, τον Άγιο Γεώργιο, το Νυφάτσι/Τράχηλας και τη Λιναριά. Αναχώρηση προς Αεροπορία Στο (κεντρικό) αντλιοστάσιο του Παλιαμπελά, υπάρχει μια αναχώρηση προς την Αεροπορία. Στην αναχώρηση αυτή υπάρχουν δύο (2) αντλίες που δουλεύουν εναλλάξ (για όσες ώρες απαιτείται) ισχύος 7,5 kw. Το νερό προωθείται σε μία δεξαμενή χωρητικότητας 8 m 3. 3 ΜΕΛΕΤΗ ΣΚΟΠΙΜΟΤΗΤΑΣ Η μονάδα αφαλάτωσης υφάλμυρου νερού για την υδροδότηση του Δ.Σκύρου είναι απαραίτητη γιατί - Το νερό είναι υφάλμυρο και ακατάλληλο για πόση (βλ. αναλύσεις) - Η πηγή της Ανάβαλσας τροφοδοτεί με νερό το μεγαλύτερο μέρος της Ν.Σκύρου μέσω του κεντρικού αντλιοστασίου του Παλιαμπελά. - Ο Δ. Σκύρου και οι κάτοικοι αντιμετωπίζουν προβλήματα στο Δίκτυο Ύδρευσης (διαβρώσεις σωληνώσεων, κλπ). - Το νερό δεν χρησιμοποιείται από τους κατοίκους για πόση, και οι κάτοικοι χρησιμοποιούν εμφιαλωμένο νερό. - Η κατανάλωση ενέργειας στο Κεντρικό Αντλιοστάσιο είναι μεγάλη, και θα μπορούσε να μειωθεί με αντικατάσταση των αντλιών και με τη βελτιστοποίηση του τρόπου λειτουργίας αυτού. - Οι υπόλοιπες πηγές του νησιού είναι μικρής δυναμικότητας, αδύνατες να τροφοδοτήσουν με νερό το νησί. Επίσης το υφιστάμενο δίκτυο ύδρευσης (αγωγοί, αντλιοστάσια, δεξαμενές) δεν ευνοεί την εκμετάλλευση νερού από άλλες πηγές.

7 - Το υδατικό διαμέρισμα Βόρειας Σκύρου (GR ) σύμφωνα με το Σχέδιο Διαχείρισης Λεκανών Απορροής χαρακτηρίζεται από τοπική υφαλμύρινση Σχετική αναφορά: «Έλεγχο υφαλμύρινσης Σύμφωνα με τα δεδομένα των χημικών αναλύσεων, το σύστημα χαρακτηρίζεται από τοπική υφαλμύρινση.» Ποιότητα Νερού Για το σχεδιασμό του συστήματος θα ληφθεί υπόψη η ποιότητα του νερού της πηγής Ανάβαλσας ως νερό τροφοδοσίας, όπως αυτή φαίνεται στην χημική ανάλυση που επισυνάπτεται στο Παράρτημα. Όπως προκύπτει από την ανάλυση, το νερό είναι ακατάλληλο για πόση, άρα υπάρχει έλλειψη υδατικών πόρων στο νησί της Σκύρου. Το τελικά παραγόμενο νερό θα είναι απολύτως κατάλληλο για πόσιμο, σύμφωνα με την ισχύουσα υγειονομική διάταξη του Ελληνικού κράτους για νερό ανθρώπινης κατανάλωσης, οδηγία 98/83/ΕΚ του Συμβουλίου της Ευρωπαϊκής Ένωσης της 3ης Νοεμβρίου 1998, την Κοινή Υπουργική Απόφαση Υ2/2600/2001 (ΦΕΚ 892/ ) και την Τροποποίηση αυτής (ΦΕΚ 630/ ). 4 ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΜΟΝΑΔΑΣ Αναλυτικότερα, το σύστημα θα περιλαμβάνει απαραίτητα, τα εξής στάδια επεξεργασίας: ΣΤΑΔΙΟ ΠΡΟΚΑΤΕΡΓΑΣΙΑΣ Δεξαμενισμός υφάλμυρου νερού (Δεξαμενή ενδεικτικού όγκου 200 m 3 ) Διάταξη χλωρίωσης Προώθηση με αντλίες του προς επεξεργασία νερού Φίλτρανση με αυτόματα πολυστρωματικά φίλτρα θολότητας Σύστημα δοσιμέτρησης αντικαθαλατωτικού Σύστημα αποχλωρίωσης με μεταθειώδες νάτριο Τελική φίλτρανση ασφαλείας με φίλτρα φυσιγγίων ΣΤΑΔΙΟ ΚΥΡΙΩΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΤΟΥ ΝΕΡΟΥ Κύρια επεξεργασία / αφαλάτωση του υφάλμυρου νερού με τη μέθοδο της αντίστροφης ώσμωσης. Μονάδα χημικού καθαρισμού και έκπλυσης των μεμβρανών. ΣΤΑΔΙΟ ΜΕΤΑΚΑΤΕΡΓΑΣΙΑΣ Τελική επεξεργασία, με σκοπό την παραγωγή νερού ποιότητας ποσίμου. Σύστημα μεταχλωρίωσης. 5 ΠΕΡΙΓΡΑΦΗ ΣΥΝΟΔΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Στην συνολική εγκατάσταση περιλαμβάνονται και συνοδές εγκαταστάσεις όπως η εγκατάσταση μεταφερόμενων δεξαμενών αποθήκευσης υφάλμυρου νερού, πόσιμου νερού και άλμης, δίκτυο απόρριψης άλμης. Δεξαμενές Υφάλμυρου, Πόσιμου Νερού και Άλμης Θα εγκατασταθούν τρεις (3) μεταφερόμενες μεταλλικές δεξαμενές Μεταλλική Δεξαμενή ενδεικτικού όγκου 200m 3 για το δεξαμενισμός υφάλμυρου νερού

8 Μεταλλική Δεξαμενή για την προσωρινή αποθήκευση πόσιμου νερού ενδεικτικής χωρητικότητας 1.100m 3, μέχρι την προώθηση του στις λοιπές δεξαμενές του Δήμου Μεταλλική Δεξαμενή για την προσωρινή αποθήκευσης της άλμης ενδεικτικού όγκου 100m 3 Οι δεξαμενές θα είναι μεταλλικές, θα αποτελούνται από εργαστασιακά προκατασκευασμένα τμήματα χάλυβα και θα συναρμολογούνται επί τόπου της εγκατάστασης. Οι δεξαμενές θα στεγανοποιούνται εσωτερικά με ειδική μεμβράνη πολυπροπυλενίου (κατάλληλη να έρθει σε επαφή με πόσιμο νερό) εργοστασιακά προκατασκευασμένη η οποία θα τοποθετεί επί τόπου Οι δεξαμενές θα είναι στεγασμένες. Αντλιοστάσια Μέχρι σήμερα το νερό από την πηγή της Ανάβαλσας οδηγείται σε Δεξαμενές Αποθήκευσης στον Παλιαμπελά και το νερό αντλείται προ τις αναχωρήσεις Ύδρευσης (Μαύρικας, Καραλής, Αεροπορία). Μετά την εγκατάσταση της μονάδας αφαλάτωσης η λειτουργία θα είναι η ακόλουθη: Το νερό από την πηγή της Ανάβαλσας δεν θα οδηγείται στην υφιστάμενη δεξαμενή του Παλιαμπελά, αλλά στη νέα δεξαμενή υφάλμυρου νερού. Πριν την είσοδο του στη δεξαμενή υφάλμυρου νερου θα εισέρχεται στον υδροστρόβιλο και κατόπιν στη δεξαμενή υφάλμυρου νερού. Το αφαλατωμένο νερό, μετά την έξοδο του από τη μονάδα αφαλάτωσης, θα οδηγείται στην νέα δεξαμενή πόσιμου νερού, και από εκεί με βαρύτητα στην υφιστάμενη δεξαμενή του Παλιαμπελά.

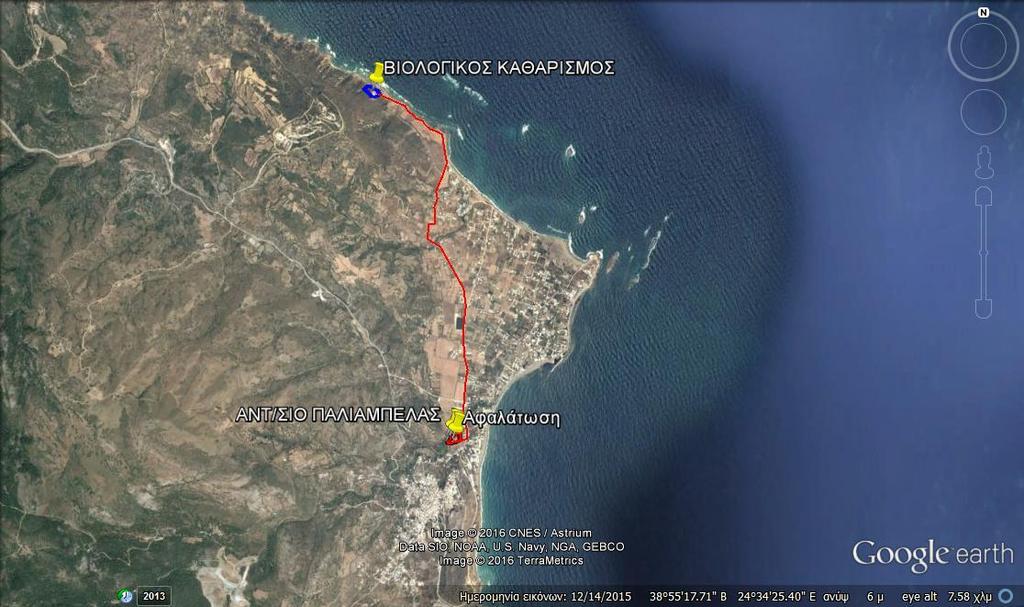

9 Από το αντλιοστάσιο του Παλιαμπελά το νερό θα προωθείται προς το Δίκτυο Ύδρευσης (προς Μαύρικα, Καραλή, Αεροπορία) μέσω των υφιστάμενων αντλιών Η άλμη θα οδηγείται σε προσωρινή δεξαμενή άλμης και από εκεί θα οδηγείται με πίεση (μέσω νέου αντλιοστασίου) μέχρι το φρεάτιο εξόδου του Βιολογικού Καθαρισμού Στο πλαίσιο της παρούσης, περιλαμβάνονται οι εργασίες προσαρμογής της μονάδας αφαλάτωσης στο υφιστάμενο δίκτυο ύδρευσης. Αγωγοί Εισόδου Υφάλμυρου και Εξόδου Πόσιμου Νερού και αγωγός απόρριψης άλμης Θα εγκατασταθεί νέος αγωγός ενδεικτικού μήκους 30μ για την προσαγωγή του Υφάλμυρου νερού από την πηγή στην δεξαμενή υφάλμυρου νερού. Σημειώνεται ο νέος αγωγός θα αποτελεί προέκταση του υφιστάμενου αγωγού που τροφοδοτεί την υφιστάμενη δεξαμενή του Παλιαμπελά. Επίσης θα εγκατασταθεί και ο αγωγός απόρριψης άλμης από τη μονάδα αφαλάτωσης μέχρι το φρεάτιο εξόδου του Βιολογικού Καθαρισμού. Ειδικότερα θα εγκατασταθεί αγωγός κατάλληλης διατομής (βάσει μελέτης του Αναδόχου) ο όποιος θα ακολουθεί την υφιστάμενη οδοποιία σύμφωνα με την όδευση που φαίνεται στην παρακάτω εικόνα. Το μήκος του αγωγού εκτιμάται σε 3,5 km. Τέλος εντός της εγκατάστασης θα εγκατασταθούν οι απαιτούμενες σωληνώσεις για τη λειτουργία της μονάδας αφαλάτωσης, και την παροχή πόσιμου νερού στο υφιστάμενο δίκτυο ύδρευσης όπως Συνδέσεις με Δίκτυα Κοινής Ωφέλειας Η μονάδα θα συνδεθεί με το Δίκτυο Ηλεκτρικής Ενέργειας καθώς και το Δίκτυο Αποχέτευσης. Συστήματα ΑΠΕ

10 Θα εγκατασταθεί Φ/Β ονομαστικής ισχύος 20 kwp. Για την εξοικονόμηση χώρου θα εγκατασταθούν φ/β συστήματα στις οροφές των container και των νέων μεταλλικών Δεξαμενών. Το σύστημα φωτοβολταϊκών θα αποτελείται από: τα ΦΒ πλαίσια, grid inverters που θα μπορούν να εγχέουν ενέργεια στο Δίκτυο. Η εγκατάσταση των φ/β πλαισίων θα γίνει σε οριζόντια κλίση. Το φ/β σύστημα προβλέπεται να λειτουργήσει ως σταθμός από αυτοπαραγωγούς με συμψηφισμό ενέργειας κατ εφαρμογή του άρθρου 14Α του Ν. 3468/2006. Επίσης θα γίνει η εγκατάσταση μικρού Υδροστροβίλου ισχύος τουλάχιστον 5kW για την αυτονόμηση μέρους των φορτίων της μονάδας αφαλάτωσης. Ο Συντάξας Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Θεωρήθηκε Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυριδούλα Σκαλτσάρη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ

11 ΕΡΓΟ: «Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο.» ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Άρθρο 1 Ο - Εισαγωγή Αντικείμενο των τεχνικών προδιαγραφών, είναι ο προσδιορισμός των απαιτήσεων του Δήμου Σκύρου, οι οποίες πρέπει να ληφθούν υπόψη στον σχεδιασμό κάθε προμηθευτή. Οι προδιαγραφές της παρούσας μελέτης προμήθειας είναι οι ελάχιστες απαιτούμενες προδιαγραφές. Κάθε προμηθευτής μπορεί να καταθέσει προσφορά με βελτιωμένες προδιαγραφές. Σε κάθε περίπτωση ο προσφέρων θα παρουσιάζει πλήρως τις προδιαγραφές του εξοπλισμού του με σχέδια, μελέτες κλπ. Ταυτόχρονα θα υπάρχει τεύχος υπολογισμών όπου θα αιτιολογείται η επιλογή του συγκεκριμένου εξοπλισμού και η διαστασιολόγησή του. Στο τεύχος αυτό θα δίνεται ιδιαίτερη βαρύτητα στην ποιότητα του παραγόμενου νερού, στην πίεση λειτουργίας, στον αριθμό και διάταξη των στοιχείων μεμβρανών που θα χρησιμοποιηθούν και στο είδος και μέγεθος των φίλτρων θολότητας και φυσιγγίων, στην ενεργειακή αυτονομία του συστήματος, κλπ. Άρθρο 2 Ο - Ποιότητα και Θερμοκρασία νερού Για το σχεδιασμό των συστημάτων θα ληφθεί υπόψη ποιότητα του υφάλμυρου Νερού 1882 μs/cm, όπως αναλύεται ακολούθως: Παράμετρος Μονάδες Μέτρησης Αποτέλεσμα Κάλιο mg/l 8,6 Νάτριο mg/l 196 Αμμωνιακά mg/l 0,03 Μαγνήσιο mg/l 40 Ασβέστιο mg/l 124 Σίδηρος mg/l 0,043 Μαγγάνιο mg/l 0,0005 Όξινα ανθρακικά mg/l 336 Νιτρικά mg/l 2 Χλωριόντα mg/l 421 Φθοριούχα mg/l 0,35 Βόριο mg/l 0,11 Θειικά mg/l 37 Πυριτικά (ολικά) mg/l 13,2

12 ph 7,35 TDS mg/l Ο σχεδιασμός θα γίνει για το τρίτο έτος λειτουργίας (fouling factor 0.85) και για θερμοκρασία 18 ο C. Η παραγωγή της κάθε μονάδας θα είναι σταθερή για το θερμοκρασιακό εύρος ο C και για fouling factor Τα στοιχεία αυτά θα αποδεικνύονται και θα παρουσιάζονται με μορφή πίνακα στην προσφορά του κάθε διαγωνιζομένου, επί ποινή αποκλεισμού Άρθρο 3: Ποσότητα και Ποιότητα παραγόμενου πόσιμου νερού Η παραγωγή του πόσιμου νερού, θα είναι η ελάχιστη πραγματική ημερήσια παραγόμενη ποσότητα, για θερμοκρασία θαλασσινού νερού που προσδιορίζεται στο προηγούμενο άρθρο του παρόντος. Οι Μονάδες θα εργάζονται καθημερινά, καθ όλη τη διάρκεια του 24ωρου, όλες τις ημέρες του χρόνου και ο προμηθευτής είναι υποχρεωμένος να εξασφαλίσει την ποσότητα αυτή (1.000m3 ημερησίως για κάθε υπομονάδα άρα 2.000m3 συνολικά), ανεξάρτητα από το χρόνο παύσης που απαιτείται ανάλογα με τη σχεδίαση και τις προδιαγραφές για συντήρηση, επισκευές και καθαρισμούς. Η ελάχιστη ετήσια παραγωγή θα είναι : 2.000m 3 x 365 ημέρες = m 3 παραγόμενου πόσιμου νερού. Προσφορά στην οποία η πραγματική παραγωγή διαπιστωθεί ότι υπολείπεται της ζητούμενης, θα απορριφθεί ως απαράδεκτη. Κάθε προμηθευτής θα παρουσιάσει αναλυτικά υπολογιστικά στοιχεία από τα οποία θα προκύπτει ακριβώς η πραγματική ημερήσια παραγωγή. Το παραγόμενο νερό θα είναι απολύτως κατάλληλο για πόσιμο, σύμφωνα με την ισχύουσα υγειονομική διάταξη του Ελληνικού κράτους, δηλαδή την ΚΥΑ Υ2/2600/2001 όπως αυτή δημοσιεύθηκε στο ΦΕΚ 892B/ και τροποποιήθηκε με την Απόφαση Αριθ. ΔΥΓ2/Γ.Π.οικ (ΦΕΚ 630Β/ ) για την ποιότητα του νερού ανθρώπινης κατανάλωσης, σε συμμόρφωση προς την Οδηγία 98/83/ΕΚ του Συμβουλίου της Ευρωπαϊκής Ένωσης της 3ης Νοεμβρίου 1998, και γενικότερα με τις διατάξεις που ισχύουν τη χρονική περίοδο εγκατάστασης της Μονάδας. Σε περίπτωση που κατά την χρονική περίοδο εγκατάστασης και παραλαβής της Μονάδας οι παραπάνω διατάξεις δεν ισχύουν ή έχουν τροποποιηθεί, θα ισχύουν οπωσδήποτε οι νεότερες και ο προμηθευτής θα πρέπει να το λάβει υπόψη του πραγματοποιώντας με δική του ευθύνη την όποια τροποποίηση / προσαρμογή απαιτείται. Ο προμηθευτής είναι υποχρεωμένος με δικές του ενέργειες και δαπάνες να προβεί σε χημικές και μικροβιολογικές αναλύσεις του παραγόμενου πόσιμου νερού, τα αποτελέσματα των οποίων πρέπει οπωσδήποτε να πληρούν τις παραπάνω προδιαγραφές. Τα δείγματα θα ληφθούν στο τέλος της δεκαπενθήμερης περιόδου δοκιμαστικής λειτουργίας της Μονάδας. Η ποιότητα του παραγόμενου πόσιμου νερού θα παρακολουθείται και κατά την περίοδο εγγύησης καλής λειτουργίας που προτείνει ο ανάδοχος. Σε κάθε περίπτωση, αν κατά τις ως άνω αναλύσεις το παραγόμενο νερό προκύψει ακατάλληλο για πόσιμο, ο προμηθευτής είναι υποχρεωμένος να προβεί με δικά του έξοδα σε οποιαδήποτε ενέργεια βελτίωσης απαιτηθεί, ώστε η ποιότητα του παραγόμενου νερού να είναι απόλυτα σύμφωνη με τις παραπάνω προδιαγραφές.

13 Άρθρο 4: Ανάλυση προδιαγραφών 4.1. Γενικά Οι τεχνικές προδιαγραφές αφορούν στην επεξεργασία υφάλμυρου νερού για παραγωγή m 3 συνολικά σε ημερήσια βάση, πόσιμου νερού, προς κάλυψη των αναγκών ύδρευσης της νήσου Σκύρου. Το προσφερόμενο σύστημα θα είναι απόλυτα καινούργιο και αμεταχείριστο, κατασκευασμένο για τις ανάγκες της παρούσας προμήθειας. Οι συμμετέχοντες θα παρουσιάσουν πλήρως το προσφερόμενο σύστημα, αναλύοντας την κάθε επιλογή τους παραθέτοντας πλήρη μεγέθη και δεδομένα (υπολογισμούς, τεχνικές περιγραφές, απαιτούμενη ισχύς λειτουργίας, υλικά κατασκευής κάθε επιμέρους εξαρτήματος, παραμέτρους λειτουργίας κ.λπ.). Το όλο σύστημα θα φέρει κάθε απαραίτητη διάταξη και αυτοματισμό, ώστε να πραγματοποιείται αυτόνομα ο κύκλος επεξεργασίας, όπως αντλίες υδροληψίας υφάλμυρου νερού, αντλίες τροφοδοσίας, φίλτρα, αντλία υψηλής πίεσης, μεμβράνες αφαλάτωσης (αντίστροφης ώσμωσης), δοσιμετρικές αντλίες, διάταξη χημικών καθαρισμών κ.λ.π. Το σύστημα επεξεργασίας νερού, με ευθύνη και επιβάρυνση του προμηθευτή θα εγκατασταθεί και θα παραδοθεί σε λειτουργία σε κατάλληλα διαμορφωμένο χώρο με ευθύνη του αναδόχου, οι οποίες δαπάνες διαμόρφωσης βαρύνουν τον ανάδοχο. Η άντληση του νερού, η κατασκευή του δικτύου απόρριψης της άλμης, το δίκτυο για την παροχή ρεύματος, οι εργασίες προσαρμογής της μονάδας στο υφιστάμενο δίκτυο ύδρευσης θα κατασκευαστούν με ευθύνη και υποχρέωση του αναδόχου και θα βαρύνουν οικονομικά αυτόν Σχέδια Υπολογισμοί Ο προμηθευτής θα παρουσιάσει πλήρη και λεπτομερή σχέδια του όλου συστήματος, στο οποίο θα αποτυπώνονται με κάθε λεπτομέρεια και σαφήνεια όλα τα υποσυστήματα, καθώς και τα κατασκευαστικά και τεχνικά τους χαρακτηριστικά. Επίσης θα υποβληθούν τα απαραίτητα διαγράμματα ροής, κατόψεις υπό κλίμακα. Η προσφορά θα συνοδεύεται από αναλυτικά τεύχη υπολογισμών, που θα αιτιολογούν πλήρως τις επιμέρους επιλογές Στάδια επεξεργασίας ύδατος Αναλυτικότερα, η γραμμή παραγωγής θα περιλαμβάνει απαραίτητα (επί ποινή αποκλεισμού) τα εξής στάδια επεξεργασίας: ΣΤΑΔΙΟ ΠΡΟΚΑΤΕΡΓΑΣΙΑΣ Δεξαμενισμός υφάλμυρου νερού Διάταξη χλωρίωσης Προώθηση με αντλίες του προς επεξεργασία νερού Φίλτρανση με αυτόματα πολυστρωματικά φίλτρα θολότητας Σύστημα δοσιμέτρησης αντικαθαλατωτικού Σύστημα αποχλωρίωσης με μεταθειώδες νάτριο Τελική φίλτρανση ασφαλείας με φίλτρα φυσιγγίων ΣΤΑΔΙΟ ΚΥΡΙΩΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΤΟΥ ΝΕΡΟΥ Κύρια επεξεργασία / αφαλάτωση του υφάλμυρου νερού με τη μέθοδο της αντίστροφης ώσμωσης Μονάδα χημικού καθαρισμού και έκπλυσης των μεμβρανών

14 ΣΤΑΔΙΟ ΜΕΤΑΚΑΤΕΡΓΑΣΙΑΣ Τελική επεξεργασία, με σκοπό την παραγωγή νερού ποιότητας ποσίμου Σύστημα μεταχλωρίωση ς Δεξαμενισμός προσωρινής αποθήκευσης παραγόμενου νερού σε νέα δεξαμενή αποθήκευσης Τα τεχνικά μεγέθη (ισχύς αντλιών, παροχές, πιέσεις λειτουργίας, διατομές κ.λ.π.) των επιμέρους διατάξεων και εξαρτημάτων του συστήματος (φίλτρα, αντλία υψηλής πίεσης, ωσμωτικές μεμβράνες, σωληνώσεις υψηλής πίεσης, δοσιμετρικές αντλίες, χημικά υλικά κ.λπ.) θα ανταποκρίνονται υποχρεωτικά στις προδιαγραφές που ακολουθούν, είναι αποκλειστικά επιλογές του προμηθευτή και θα αξιολογηθούν από το αρμόδιο όργανο αξιολόγησης. Τα υλικά κατασκευής τους - που περιγράφονται και στις παρακάτω επιμέρους παραγράφους - θα είναι οπωσδήποτε υψηλής αντοχής στη διάβρωση και τα χημικά υλικά (όπως ανοξείδωτος χάλυβας, πολυεστερικά ή γενικά συνθετικά υλικά) Συνοπτικά τεχνικά χαρακτηριστικά συστήματος αφαλάτωσης Το σύστημα θα πρέπει να έχει, επί ποινή αποκλεισμού, τα ακόλουθα συνοπτικά τεχνικά χαρακτηριστικά, τα οποία θα πρέπει να αναφέρονται με την μορφή πίνακα στην τεχνική προσφορά κάθε συμμετέχοντα. 1 Δεξαμενισμός υφάλμυρου νερού Χωρητικότητα δεξαμενής υφάλμυρου νερού Υλικό κατασκευής Διάμετρος Ύψος 2 Προχλωρίωση Πλήθος αντλιών εγκατεστημένων Εργοστάσιο κατασκευής Μοντέλο Παροχή δοσιμετρικής αντλίας Πίεση Χωρητικότητα κάδου χημικού 3 Αυτόματο φίλτρο θολότητας Αριθμός φίλτρων Μοντέλο Διάμετρος Ύψος Ταχύτητα διήθησης Ποσότητα υλικών υποστρώματος 1ο διηθητικό υλικό (είδος-κοκκομετρία) Ποσότητα 1ου διηθητικού υλικού 2ο διηθητικό υλικό (είδος-κοκκομετρία) Ποσότητα 2ου διηθητικού υλικού Παροχή πλύσης με νερό Πίεση πλύσης με νερό Χρονική διάρκεια πλύσης m3 m m τεμ l/h bar l mm mm m/h l l m3/h m H2O min

15 4 Σύστημα δοσιμέτρησης μεταθειώδους νατρίου Πλήθος αντλιών εγκατεστημένων τεμ Εργοστάσιο κατασκευής Μοντέλο Παροχή δοσιμετρικής αντλίας l/h Πίεση bar Χωρητικότητα κάδου χημικού l 5 Σύστημα δοσιμέτρησης αντικαθαλατωτικού Πλήθος αντλιών εγκατεστημένων τεμ Εργοστάσιο κατασκευής Μοντέλο Παροχή δοσιμετρικής αντλίας l/h Πίεση bar Χωρητικότητα κάδου χημικού l Σύστημα ελέγχου παροχής δοσιμέτρησης 6 Φίλτρο ασφαλείας Αριθμός φίλτρων Μοντέλο Πορώδες φύσιγγας μm Μήκος φύσιγγας m Υλικό κατασκευής φύσιγγας Υλικό κατασκευής κελύφους 7 Σύστημα αντίστροφης ώσμωσης Εργοστάσιο κατασκευής αντλίας Μοντέλο Παροχή Μανομετρικό m H2O Χαρακτηριστικά κινητήρα (τάση, ισχύς) Υλικό κατασκευής αντλίας Βαθμός απόδοσης συγκροτήματος αντλίας-κινητήρα % Φίλτρο ασφαλείας αντλίας υψηλής πίεσης τεμ Μοντέλο Πορώδες φύσιγγας μm Μήκος φύσιγγας m Υλικό κατασκευής φύσιγγας Υλικό κατασκευής κελύφους Κατανάλωση ενέργειας στην αντλία υψηλής πίεσης kwh/m3 παραγόμενου νερού Πλήθος μεμβρανών αφαλάτωσης τεμ Τύπος μεμβρανών αφαλάτωσης Εργοστάσιο κατασκευής μεμβρανών αφαλάτωσης Πλήθος μεμβρανοδοχείων τεμ Χωρητικότητα μεμβρανοδοχείων (πλήθος μεμβρανών) τεμ Βαθμός ανάκτησης % Ποσότητα παραγόμενου νερού m3/h Ποσότητα απορριπτόμενου νερού m3/h Ολικά άλατα παραγόμενου νερού ppm TDS

16 Ολικά άλατα απορριπτόμενου νερού ppm TDS Πίεση νερού στην είσοδο των μεμβρανών bar Πίεση απορριπτόμενης άλμης bar Υλικό κατασκευής σωληνώσεων υψηλής πίεσης Υλικό κατασκευής σωληνώσεων χαμηλής πίεσης 8 Μονάδα χημικού καθαρισμού και έκπλυσης μεμβρανών Εργοστάσιο κατασκευής αντλίας Μοντέλο Παροχή m3/h Μανομετρικό m H2O Χαρακτηριστικά κινητήρα (τάση, ισχύς) Υλικό κατασκευής αντλίας Βαθμός απόδοσης συγκροτήματος αντλίας-κινητήρα % Χωρητικότητα δεξαμενής m3 Υλικό κατασκευής δεξαμενής Φίλτρο φύσιγγας διαλύματος ανακυκλοφορίας 9 Σύστημα μετακατεργασίας Μεθοδος μετακατεργασίας 10 Σύστημα διόρθωσης ph παραγόμενου νερού Πλήθος αντλιών καυστικής σόδας εγκατεστημένων τεμ Εργοστάσιο κατασκευής Μοντέλο Παροχή δοσιμετρικής αντλίας l/h Πίεση bar Χωρητικότητα κάδου χημικού l 11 Σύστημα μεταχλωρίωσης Πλήθος αντλιών υποχλωριώδους νατρίου τεμ εγκατεστημένων Εργοστάσιο κατασκευής Μοντέλο Παροχή δοσιμετρικής αντλίας Πίεση Χωρητικότητα κάδου χημικού 12 PLC & Οθόνη Αφής Τύπος PLC Τύπος οθόνης αφής 13 Εμπορευματοκιβώτι-ο / -α Αριθμός εμπορευματοκιβωτίων Διαστάσεις 14 Δεξαμενή προσωρινής αποθήκευσης παραγόμενου νερού Χωρητικότητα Υλικό κατασκευής Διάμετρος Ύψος 15 Δεξαμενή προσωρινής αποθήκευσης άλμης Χωρητικότητα Υλικό κατασκευής Διάμετρος l/h bar l m m m

17 Ύψος 16 Φωτοβολταικό Σύστημα Συνολική εγκατεστημένη ισχύς φ/β συστοιχίας Τύπος Φ/Β Πλαισίων Τύπος Inverter 17 Υδροστρόβιλος Κατασκευαστής Υδροστοβίλου Ισχύς Εξόδου Στροφές Υλικό Κατασκευής Βαθμός απόδοσης συγκροτήματος αντλίας-κινητήρα Υδραυλικό Σύστημα 18 Δίκτυο Άλμης Τύπος Αγωγού Διατομή αγωγού Πλήθος αντλιών εγκατεστημένων Εργοστάσιο κατασκευής Μοντέλο Παροχή Μανομετρικό Χαρακτηριστικά κινητήρα (τάση, ισχύς) m kw mm τεμ m3/h m H2O Ο ανωτέρω πίνακας θα φέρει και την στήλη «Γραμμή Παραγωγής» συμπληρωμένη Δεξαμενισμός Υφάλμυρου Νερού Αρχικά το νερό θα δεξαμενίζεται σε δεξαμενή κατάλληλου όγκου, ώστε να επιτυγχάνεται καθίζηση των αιωρουμένων στερεών, καθώς και για την επιτυχή χλωρίωση του. Τα υλικά κατασκευής της δεξαμενής δεν θα είναι επιβλαβή στην ποιότητα του νερού και στη λειτουργία της μονάδας επεξεργασίας. Ο όγκος της δεξαμενής θα πρέπει να είναι τέτοιος που θα επιτρέπει την αποθήκευση του νερού για 35 λεπτά περίπου πριν αυτό οδηγηθεί στην επεξεργασία. Στη δεξαμενή θα υπάρχουν εγκατεστημένοι αυτοματισμοί που θα διακόπτουν την τροφοδοσία νερού προς το σύστημα, σε περίπτωση ανεπάρκειας του νερού στη δεξαμενή. Έτσι θα προστατεύονται οι αντλίες τροφοδοσίας του συστήματος από ξηρά λειτουργία Διάταξη χλωρίωσης Το νερό κατά την είσοδό του στη δεξαμενή ακατέργαστου νερού, θα χλωριώνεται με διάλυμα υποχλωριώδους νατρίου. Η χλωρίωση θα επιτυγχάνεται με (κατάλληλης ικανότητας και παροχής) δοσιμετρική αντλία, η οποία θα δοσιμετρεί χλώριο όταν εισέρχεται νερό στη δεξαμενή του ακατέργαστου. Όταν η αντλία λήψης υφάλμυρου νερού τίθεται σε λειτουργία, θα γίνεται ταυτόχρονα δοσιμέτρηση και τροφοδοσία της απαιτούμενης ποσότητας χλωρίου. Θα υπάρχουν δύο (2) δοσιμετρικές αντλίες (η μία εφεδρική, πλήρως εγκατεστημένη). Το σύστημα χλωρίωσης θα αποτελείται από: (i) Δύο (2) Δοσιμετρικές αντλίες (η μία εφεδρική). Η δοσιμετρική αντλία θα είναι ηλεκτρομαγνητική, διαφραγματικού τύπου με ενσωματωμένο κινητήρα, ηλεκτρονικού τύπου. Θα είναι ρυθμιζόμενης παροχής, με ρύθμιση τόσο της συχνότητας εμβολισμού όσο και του μήκους εμβολισμού, για εύκολη ρύθμιση της αντλίας στην επιθυμητή

18 δοσιμέτρηση. Θα υπάρχει ένδειξη της παροχής της δοσιμετρικής αντλίας στον κεντρικό πίνακα. Ο κινητήρας θα είναι τοποθετημένος μέσα σε πλαστικό κέλυφος που θα τον προστατεύει από τις διαβρωτικές ιδιότητες των χημικών. Όλα τα τμήματα που έρχονται σε επαφή με το διάλυμα θα είναι κατασκευασμένα από υλικό αντοχής στις συνθήκες λειτουργίας. Η δυναμικότητα της δοσιμετρικής αντλίας θα αποδεικνύεται ότι είναι τέτοια ώστε να καλύπτονται οι ανάγκες της διεργασίας. Η παροχή της δοσιμετρικής αντλίας θα είναι ρυθμιζόμενη με έναν διακόπτη, από 0% έως 100% της μέγιστης παροχής. Θα διαθέτει δυνατότητα υψηλής ακρίβειας ρύθμισης ακόμα και για χαμηλές παροχές δοσιμέτρησης. Η δοσιμετρική αντλία δεν θα καταστρέφεται σε περίπτωση ξηράς λειτουργίας. Ο κινητήρας της θα διαθέτει βαθμό προστασίας ΙΡ65. Η δοσιμετρική αντλία θα συνοδεύεται υποχρεωτικά από σωληνάκια αναρρόφησης και κα- τάθλιψης καθώς και από τις απαιτούμενες βαλβίδες (κατάθλιψης, αντεπιστροφής, εξαέ- ρωση, κλπ). (ii) Κάδο διαλύματος από όπου θα αναρροφάται το διάλυμα, ο οποίος θα είναι κατασκευασμένος από ανθεκτικό στις ουσίες αυτές πλαστικό υλικό και θα φέρει δείκτη στάθμης. Η χωρητικότητα του κάδου θα είναι 180 λίτρα Αντλία προώθησης ακατέργαστου νερού Η προώθηση του ακατέργαστου νερού προς τη μονάδα επεξεργασίας θα πραγματοποιείται με κατάλληλης ικανότητας και παροχής αντλία (συν μία εφεδρική) η οποία θα καταθλίβει το προς επεξεργασία νερό σε αγωγό κατάλληλης διαμέτρου από πολυαιθυλένιο ή PVC. Η λειτουργία της αντλίας προώθησης θα ελέγχεται από ηλεκτρικό φλοτέρ στη δεξαμενή. Ειδικότερα η αντλία θα είναι κατάλληλης παροχής και μανομετρικού για την προώθηση του νερού και θα πληρoί τις παρακάτω προδιαγραφές: Τύπος: Υλικό: υφάλμυρου νερού Κινητήρας: Οριζόντια, φυγοκεντρική 316L SS ή ανοξείδωτο ανθεκτικότερο στην διάβρωση του Τριφασικός (400V, 50Hz) οδηγούμενος από inverter. Στην κατάθλιψη της αντλίας, η σωλήνωση θα είναι εφοδιασμένη με βάνα απομόνωσης και βαλβίδα αντεπιστροφής Φίλτρανση με αυτόματα πολυστρωματικά φίλτρα θολότητας Από την αντλία προώθησης, το νερό θα καταθλίβεται σε κατάλληλης ικανότητας και παροχής φίλτρα, όπου θα κατακρατούνται η θολότητα, τα διάφορα αιωρούμενα σωματίδια, ο σίδηρος και άλλες βλαπτικές για την επεξεργασία ουσίες και θα περιορίζεται ο δείκτης ρύπανσης του ακατέργαστου νερού (SDI) εντός των αποδεκτών για τις μεμβράνες ορίων. Λειτουργία φίλτρου: Το προς επεξεργασία νερό θα εισέρχεται στο φίλτρο από το πάνω μέρος του και θα εξέρχεται από το κάτω μέρος του αφού διατρέξει τα υλικά πλήρωσης με ταχύτητα που δεν θα υπερβαίνει τα 15 m/h για την επίτευξη άριστης ποιότητας φίλτρανσης. Τα φίλτρα θα καθαρίζονται ανάλογα με τις προδιαγραφές του κατασκευαστή. Θα πρέπει να προβλεφθεί αρκετό ελεύθερο ύψος στο δοχείο του φίλτρου ώστε να πραγματοποιείται η βέλτιστη ανάδευση των πληρωτικών υλικών κατά την αντίστροφη πλύση. Οι έξοδοι των αποχετεύσεων των φίλτρων (αντίστροφης πλύσης και κανονικής πλύσης) θα είναι εφοδιασμένες με ρυθμιστές ροής για την τήρηση των σωστών παροχών.

19 Η έκπλυση του φίλτρου θα γίνεται σε χρονική βάση ως εξής: Η εντολή για πλύση θα δίνεται από τον ηλεκτρονικό πίνακα την ώρα που έχει προγραμματιστεί. Ο προγραμματισμός θα γίνεται κατά την εγκατάσταση, θα αλλάζει όμως όταν το θελήσει ο αρμόδιος. Η έκπλυση του φίλτρου (αντίστροφη πλύση και πλύση κατά ομορροή), θα γίνεται εντελώς αυτόματα. Θα υπάρχει δυνατότητα να δοθεί εντολή για έκπλυση και εκτός προγράμματος χειροκίνητα. Επίσης, αν η παραγωγική διαδικασία το απαιτεί θα υπάρχει δυνατότητα να μη δοθεί καθόλου πρόγραμμα αυτόματης έκπλυσης αλλά η έναρξη της διαδικασίας έκπλυσης να γίνεται κατά βούληση. Για τον έλεγχο της πτώσης πίεσης διαμέσου του φίλτρου, θα τοποθετηθεί μανόμετρο στην κοινή σωλήνωση εισόδου και στην κοινή σωλήνωση εξόδου των φίλτρων. Τα φίλτρα θα είναι οπωσδήποτε από βαρέως βιομηχανικού τύπου συνθετικό υλικό με μεγάλη αντοχή στη διάβρωση και αντοχή στην πίεση λειτουργίας. Όλες οι σωληνώσεις και τα υδραυλικά εξαρτήματα, θα είναι κατασκευασμένα από PVC ή άλλο υλικό υψηλής αντοχής στη διάβρωση και τις πιέσεις λειτουργίας. Για τη φίλτρανση, θα χρησιμοποιούνται δύο διαφορετικής κοκκομετρίας υλικά, τα οποία θα διαστρώνονται διαδοχικά μέσα στα φίλτρα. Το νερό θα εισέρχεται από το πάνω μέρος των φίλτρων και αφού διαπεράσει όλα τα στρώματα, θα εξέρχεται από το κάτω μέρος. Οι προσφέροντες θα παρουσιάσουν αναλυτικά τα υλικά πλήρωσης του φίλτρου και τις απαιτούμενες ποσότητες που περιέχονται σ' αυτά. Τα υλικά αυτά, θα έχουν πολύ καλές ιδιότητες κατακράτησης των ουσιών που προορίζονται να συλ- λέγουν, δεν θα προσδίδουν στο νερό οσμή, χρώμα ή βλαβερές ουσίες και θα διαθέτουν, επί ποινή αποκλεισμού, πιστοποιητικά καταλληλότητας για χρήση σε πόσιμο νερό από επίσημο φορέα της Ε.Ε. Το φίλτρο θα φέρει εξωτερικό σύστημα σωληνώσεων εφοδιασμένο με αυτόματες ηλεκτρικές βαλβίδες πεταλούδας, που θα ελέγχουν την ροή του νερού στις διάφορες φάσεις λειτουργίας (κανονική λειτουργία, αντίστροφη πλύση, κλπ). Οι αυτόματες βαλβίδες θα λειτουργούν με την βοήθεια πεπιεσμένου αέρα, που θα παρέχεται από κατάλληλο αεροσυμπιεστή, ο οποίος θα περιλαμβάνεται στην προσφορά. Η λειτουργία των αυτόματων βαλβίδων θα γίνεται με την βοήθεια ηλεκτρομαγνητικής(ών) βαλβίδωνπιλότων, με εντολές που θα διαβιβάζονται από το κεντρικό PLC της μονάδας και όχι από τοπικό μικροπρογραμματιστή Σε επιμέρους οθόνη του PLC θα είναι δυνατόν να εισάγεται το πρόγραμμα λειτουργίας του φίλτρου, που περιλαμβάνει την Κανονική λειτουργία, την Αντίστροφη πλύση και την Πλύση κατ ομορροή. Θα υπάρχει η δυνατότητα συχνότητας έκπλυσης οποιαδήποτε ημέρα της εβδομάδας και δυνατότητα έναρξης έκπλυσης οποιαδήποτε ώρα της ημέρας ή της νύκτας, καθώς επίσης και δυνατότητα εκτέλεσης δύο ή περισσοτέρων πλύσεων ανά ημέρα. Η αντλία έκπλυσης μπορεί να είναι κοινή με αυτήν της προώθησης του ακατέργαστου νερού Σύστημα δοσιμέτρησης αντικαθαλατωτικού Το σύστημα δοσιμέτρησης αντικαθαλατωτικού κρίνεται απαραίτητο κατά το σχεδιασμό της μονάδας για την προστασία μεμβρανών από επικαθήσεις και θα είναι πανομοιότυπο με αυτό της χλωρίωσης. Η έγχυση του αντικαθαλατωτικού θα γίνεται στη σωλήνωση πριν την είσοδο του νερού στο φίλτρο ασφαλείας της μονάδας αντίστροφης ώσμωσης. Όλα τα παραπάνω πρέπει να αιτιολογούνται και να επεξηγούνται πλήρως από τους διαγωνιζόμενους.

20 Τα χημικά που θα προταθούν και θα χρησιμοποιηθούν στη φάση αυτή, θα πρέπει να είναι πιστοποιημένα από αναγνωρισμένο οργανισμό για το πόσιμο νερό (NSF, KIWA, U.K. Dept of Environment, UL, κλπ). Τα πιστοποιητικά αυτά θα προσκομισθούν από τους διαγωνιζόμενους μαζί με την προσφορά τους. Στην προσφορά τους, οι διαγωνιζόμενοι θα αναφέρουν αναλυτικά το είδος των χημικών προσθέτων που προτείνουν να χρησιμοποιηθούν και την προβλεπόμενη κατανάλωσή τους σε g χημικού προσθέτου ανά m3 παραγόμενου πόσιμου νερού Αποχλωρίωση με έγχυση μεταθειώδους νατρίου Σκοπός είναι η απομάκρυνση από το νερό του υπολειμματικού χλωρίου, το οποίο καταστρέφει τις μεμβράνες της αντίστροφης ώσμωσης. Η αποχλωρίωση θα υλοποιείται με δοσιμέτρηση διαλύματος μεταθειώδους νατρίου. Το σύστημα δοσιμέτρησης θα είναι πανομοιότυπο (δοσιμετρικές, κάδος κλπ) με αυτό της τροφοδότησης του αντικαθαλατωτικού. Επιπλέον για τον έλεγχο της αποτελεσματικής αποχλωρίωσης θα περιλαμβάνεται και σύστημα συνεχούς μέτρησης του δυναμικού οξειδοαναγωγής (REDOX), που θα διακόπτει μέσω του κεντρικού πίνακα ελέγχου τη λειτουργία της μονάδας, εάν η τιμή υπερβεί κάποιο όριο Φίλτρανση ασφαλείας μέσω φίλτρων φυσιγγίων Η τελική φίλτρανση θα επιτυγχάνεται με κατάλληλη συστοιχία φίλτρων ασφαλείας φυσιγγίων. Το φίλτρο θα έχει ως σκοπό την κατακράτηση όλων των σωματιδίων, μεγέθους μεγαλύτερου των 5 μm, που τυχόν διέφυγαν από τα προηγούμενα στάδια φίλτρανσης ή προστέθηκαν κατά την έκχυση των χημικών διαλυμάτων. Το υλικό κατασκευής του φίλτρου θα είναι από 316LSS Σύστημα μέτρησης SDI Με το σύστημα αυτό, θα ελέγχεται το SDI (δείκτης ρύπανσης του νερού). Για την καλύτερη δυνατή μέτρηση, θα υπάρχουν αναμονές δειγματοληψίας στην κοινή σωλήνωση εισόδου και στην κοινή σωλήνωση εξόδου των φίλτρων στην προκατεργασία και στην κοινή σωλήνωση εξόδου των φίλτρων ασφαλείας Κύρια επεξεργασία / Αφαλάτωση νερού με τη μέθοδο της αντίστροφης ώσμωσης Η αφαλάτωση του νερού θα πραγματοποιείται στο κυρίως σύστημα αντίστροφης ώσμωσης, με ανάκτηση τουλάχιστον 65% (υψηλότερη ανάκτηση του συστήματος θα αξιολογηθεί θετικά) και θα αποτελείται από: i. Αντλία υψηλής πίεσης Για την επίτευξη της υψηλής πίεσης η οποία είναι απαραίτητη για την πραγματοποίηση της αντίστροφης ώσμωσης, θα χρησιμοποιηθεί κατάλληλο αντλητικό συγκρότημα, το οποίο θα καταθλίβει το προς επεξεργασία νερό στις μεμβράνες όπου θα πραγματοποιηθεί η αφαλάτωση. Ειδικότερα το αντλητικό συγκρότημα θα πληρεί τις παρακάτω προδιαγραφές: Τύπος Υλικό Κινητήρας : Κάθετη, πολυβάθμια, φυγοκεντρική αντλία : 316L SS για αντοχή στη διάβρωση του υφάλμυρου νερού. : Τριφασικός (400V, 50Hz) οδηγούμενος από inverter (VFD). Ο προμηθευτής θα αναφέρει λεπτομερώς κάθε τεχνικό στοιχείο (παροχή βαθμό απόδοσης) της λειτουργίας της προσφερόμενης αντλίας, λαμβάνοντας βέβαια υπόψη τον συνδυασμό με τον προσφερόμενο ηλεκτροκινητήρα που την οδηγεί.

21 Το νερό, μετά την αντλία υψηλής πίεσης, θα εισέρχεται στις ωσμωτικές μεμβράνες όπου θα διαχωρίζεται α) στο αφαλατωμένο νερό (προϊόν) που εξέρχεται για επιπλέον επεξεργασία και β) στην άλμη (συμπύκνωμα), που αποβάλλεται. ii. Συστοιχία μεμβρανών αντίστροφης ώσμωσης Ο συνολικός αριθμός των μεμβρανών που θα απαιτηθούν, εξαρτάται από τον τύπο τους και τον όλο σχεδιασμό της μονάδας, με την προϋπόθεση ότι θα τηρούνται πλήρως κατά το σχεδιασμό τα όρια λειτουργίας και οι περιορισμοί του κατασκευαστή των μεμβρανών. Οι μεμβράνες που θα χρησιμοποιηθούν θα είναι υψηλής απόρριψης σε άλατα (τουλάχιστον 99%). Οι μεμβράνες θα βρίσκονται τοποθετημένες μέσα σε μεμβρανοθήκες από βαρέως τύπου συνθετικό υλικό, με πλευρικές συνδέσεις και σημεία δειγματοληψίας για το παραγόμενο νερό κάθε μεμβρανοθήκης. Κάθε πρόσθετο στοιχείο που αφορά στη λειτουργία των μεμβρανών και την λειτουργικότητα των μεμβρανοθηκών θα εκτιμηθεί ιδιαίτερα από την επιτροπή αξιολόγησης. Σημαντικότατο στοιχείο που θα ληφθεί υπόψη από την επιτροπή είναι και ο χρόνος ζωής των μεμβρανών, καθώς επίσης και τα χρονικά διαστήματα για τον χημικό καθαρισμό. iii. Βάσεις στήριξης Όλος ο εξοπλισμός θα είναι στερεωμένος σε ανοξείδωτο σκελετό στήριξης. iv. Όργανα ελέγχου Για το συνεχή έλεγχο της λειτουργίας της κάθε μονάδας αντίστροφης ώσμωσης, θα περιλαμβάνονται κατ ελάχιστον τα ακόλουθα: Μανόμετρα πριν το αντλητικό συγκρότημα υψηλής πίεσης, πριν την είσοδο στις μεμβράνες, στην έξοδο της άλμης από τις μεμβράνες και στην γραμμή του παραγόμενου νερού. Ψηφιακός μετρητής ph στην γραμμή παραγόμενου πόσιμου νερού. Ψηφιακός Μετρητής παροχής παραγόμενου νερού. Ψηφιακός Mετρητής παροχής άλμης με set-point. Ψηφιακό αγωγιμόμετρο στη γραμμή παραγωγής της αντίστροφης ώσμωσης. Πρεσσοστάτης χαμηλής πίεσης στην είσοδο της αντλίας υψηλής πίεσης. Οποιοδήποτε ακόμη όργανο δεν αναφέρεται, αλλά κρίνεται απαραίτητο για τον πλήρη έλεγχο και την προστασία της μονάδας και του προσωπικού. Τα όργανα ελέγχου, θα διακόπτουν τη λειτουργία της μονάδας, αν υπάρξει κάποιο πρόβλημα, ή υπέρβαση καθορισμένων ορίων Μονάδα χημικού καθαρισμού Έκπλυσης των μεμβρανών Είναι απαραίτητο στο σύστημα των μεμβρανών, να γίνεται όποτε απαιτείται καθαρισμός με χημικά μέσα, για την απομάκρυνση ακαθαρσιών και επικαθήσεων, που μπορεί να οδηγήσουν σε έμφραξη και καταστροφή των μεμβρανών. Το σύστημα χημικού καθαρισμού θα αποτελείται από: Δοχείο αποθήκευσης χημικών ουσιών, από πολυαιθυλένιο υψηλής αντοχής στη διάβρωση, η χωρητικότητα του οποίου θα επαρκεί πλήρως για τον καθαρισμό όλων των μεμβρανών του συστήματος. Κατάλληλη οριζόντια φυγοκεντρική αντλία ανακυκλοφορίας από ανοξείδωτο χάλυβα AISI 316L.

22 Η παροχή της προσφερόμενης αντλίας θα επαρκεί για τον ταυτόχρονο χημικό καθαρισμό όλων των μεμβρανών της μονάδας. Ροόμετρο και βάνα ρύθμισης ρυθμού ανακυκλοφορίας. Η επάρκεια του δοχείου και της αντλίας θα αιτιολογείται αναλυτικά, με βάση τις οδηγίες για τον καθαρισμό του κατασκευαστή των μεμβρανών. Το εξερχόμενο από τις μεμβράνες χημικό διάλυμα, καθώς και τυχόν μικρές ποσότητες προϊόντος θα επιστρέφουν στο δοχείο αποθήκευσης για επανακυκλοφορία. Το ίδιο σύστημα (μονάδα χημικών καθαρισμών) θα χρησιμοποιείται και για την έκπλυση των μεμ- βρανών, του αντλητικού υψηλής και της γραμμής υψηλής πίεσης και απόρριψης άλμης, με παραγόμενο αφαλατωμένο νερό. Η πλύση αυτή θα γίνεται αυτόματα κάθε φορά που σταματά η λειτουργία της αντίστροφης ώσμωσης ή και περιοδικά - προγραμματισμένα κατά την κρίση του προσφέροντος Σύστημα μετακατεργασίας Το παραγόμενο νερό μετά την μονάδα αντίστροφης ώσμωσης θα πρέπει να είναι απολύτως κατάλληλο για πόσιμο, σύμφωνα με την ισχύουσα υγειονομική διάταξη του Ελληνικού κράτους για νερό ανθρώπινης κατανάλωσης, οδηγία 98/83/ΕΚ του Συμβουλίου της Ευρωπαϊκής Ένωσης της 3ης Νοεμβρίου 1998, την Κοινή Υπουργική Απόφαση Υ2/2600/2001 (ΦΕΚ 892/ ) και την Τροποποίηση αυτής (ΦΕΚ 630/ ). Σύμφωνα με την οδηγία το νερό δεν θα πρέπει να είναι διαβρωτικό, διαφορετικά δεν είναι κατάλληλο για ανθρώπινη χρήση. Για το λόγο αυτό ο προσφέρων θα πρέπει να προβλέψει κατάλληλη διάταξη μετακατεργασίας του νερού που παράγεται από τις μεμβράνες αντίστροφης ώσμωσης, ώστε το τελικά παραγόμενο νερό να είναι σύμφωνο προς την σχετική Νομοθεσία Σύστημα ρύθμισης του ph Θα χρησιμοποιείται για τη ρύθμιση του ph του τελικά παραγόμενου νερού στα επιθυμητά επίπεδα ώστε το νερό να μην είναι διαβρωτικό. Η δοσιμετρική διάταξη προσθήκης καυστικής σόδας θα είναι πανομοιότυπη με τη δοσιμετρική διάταξη χλωρίωσης. Μετά τη δοσιμέτρηση σόδας θα τοποθετηθεί ψηφιακός μετρητής ph για τον έλεγχο της ποιότητας του τελικά παραγόμενου νερού Σύστημα μεταχλωρίωσης Θα χρησιμοποιείται για τη μεταχλωρίωση του παραγόμενου πόσιμου νερού. Η μεταχλωρίωση θα γίνεται στην υπάρχουσα δεξαμενή του Δήμου και θα είναι πανομοιότυπη με την δοσιμετρική διάταξη προχλωρίωσης Σωληνώσεις Όλες οι σωληνώσεις και τα υδραυλικά εξαρτήματα υψηλής πίεσης του νερού τροφοδοσίας (εισαγωγή των μεμβρανών) και της άλμης (εξαγωγή), θα είναι κατασκευασμένα από κατάλληλο υλικό για τις συνθήκες λειτουργίας. Οι σωληνώσεις χαμηλής πίεσης και τα εξαρτήματά τους (γραμμή παροχής νερού τροφοδοσίας, έξοδος παραγόμενου νερού κ.λ.π.) θα είναι από PVC ή πολυαιθυλένιο HDPE μη τοξικό, κατάλληλο για εγκαταστάσεις πόσιμου νερού, υψηλής αντοχής στη διάβρωση. Οι σωληνώσεις μετά την αντλία υψηλής πίεσης και στην απόρριψη, θα είναι κατασκευασμένες από κατάλληλο υλικό αντοχής στις πιέσεις λειτουργίας για την αλατότητα του διερχόμενου νερού.

23 4.18. Διατάξεις ασφαλείας Για την απόλυτη προστασία του συγκροτήματος για εκτός παραμέτρων λειτουργία του, θα υπάρχουν διατάξεις ασφαλείας, οι οποίες θα επικοινωνούν με τον πίνακα ελέγχου για να σημάνουν συναγερμό ή να διακόπτουν τη λειτουργία του αν αυτό χρειαστεί. Οι διατάξεις αυτές θα είναι τουλάχιστον: Διακόπτης χαμηλής στάθμης στη δεξαμενή ακατέργαστου νερού Μαγνητο-Θερμικός διακόπτης προστασίας σε κάθε ηλεκτροκινητήρα Διακόπτης χαμηλής πίεσης στην είσοδο της αντλίας υψηλής πίεσης Συναγερμός υψηλής τιμής REDOX στην είσοδο της αντίστροφης ώσμωσης Συναγερμός υψηλής αγωγιμότητας παραγόμενου νερού στην έξοδο των μεμβρανών Αυτοματισμός διακοπής λόγω χαμηλού ρυθμού τροφοδότησης αντικαθαλατωτικού και διαλύματος μεταθειώδους νατρίου Οποιαδήποτε διάταξη αυτοματισμού κριθεί απαραίτητη για τη σωστή και ασφαλή λειτουργία της μονάδας και την προστασία του προσωπικού Πίνακας ισχύος Θα περιλαμβάνει τα κυκλώματα ισχύος των αντλιών τροφοδοσίας, της αντλίας υψηλής πίεσης και των δοσιμετρικών αντλιών. Θα παρέχει ηλεκτρική τροφοδοσία σε όλα τα ηλεκτρονικά όργανα του συστήματος, καθώς και ηλεκτρική τροφοδοσία στους εξαεριστήρες και στα φώτα του/των εμπορευματοκιβωτίων (container). Τέλος, θα συνεργάζεται με τον ηλεκτρικό πίνακα αυτοματισμού και θα φέρει σήμανση CE Αυτοματισμός λειτουργίας Με τον πίνακα της μονάδας θα συνδέονται όλες οι διατάξεις και τα όργανα ελέγχου ώστε να είναι δυνατός ο πλήρης έλεγχος της μονάδας και η αυτόματη διακοπή λειτουργίας της, εάν ξεπεραστούν κάποια όρια ή παρουσιαστεί σοβαρή δυσλειτουργία. Η μονάδα θα φέρει τον δικό της ηλεκτρικό πίνακα αυτοματισμού, με ενσωματωμένο Προγραμματιζόμενο Λογικό Ελεγκτή (PLC) και οθόνη αφής - απεικόνισης της λειτουργίας της εγκατάστασης. Θα είναι κατασκευασμένος ειδικά για τον έλεγχο λειτουργίας της συγκεκριμένης εγκατάστασης αντίστροφης ώσμωσης, σύμφωνος με τις προδιαγραφές της Ευρωπαϊκής Ένωσης και θα φέρει πιστοποιητικό ποιότητας CE. Στην οθόνη αφής (touch screen) θα εμφανίζονται όλες οι απαραίτητες ενδείξεις λειτουργίας και τα alarm, ενώ θα υπάρχει και μιμικό διάγραμμα ροής με δυναμική απεικόνιση των στοιχείων της εγκατάστασης. Ο πίνακας αυτοματισμού θα λειτουργεί με χαμηλή τάση (24VDC). Θα επιτηρούνται έτσι σε πολλαπλές οθόνες πλήρως οι διαδικασίες προεπεξεργασίας του ακατέργαστου νερού (παράμετροι λειτουργίας φίλτρων, καθαρισμός αυτών, λειτουργία δοσιμετρητών κ.ά.), ελέγχου ποιότητας και σύστασης παραγόμενου νερού (πιέσεις, παράμετροι λειτουργίας, λειτουργία δοσιμετρητών κ.ά.) και η διαδικασία αντίστροφης ώσμωσης (πιέσεις και παράμετροι λειτουργίας αντλιών υψηλής πίεσης και ωσμωτικών μεμβρανών, προγραμματισμός απόπλυσης και χημικού καθαρισμού κ.α.). Ο πίνακας θα έχει τη δυνατότητα αυτόματης ενεργοποίησης συναγερμού και διακοπής της λειτουργίας της μονάδας αν ξεπεραστούν κάποια όρια ή παρουσιαστεί δυσλειτουργία γενικότερα και: Θα έχει οθόνη αφής-επικοινωνίας με τον χρήστη με μηνύματα στην Ελληνική γλώσσα, διαστάσεων 12 τουλάχιστον. Σε περίπτωση σφάλματος, αυτό θα αναγράφεται στην οθόνη, ώστε να είναι δυνατός ο εύκολος εντοπισμός της θέσης σφάλματος

24 Θα αποθηκεύει στη μνήμη τουλάχιστον τα εκατό (100) τελευταία σφάλματα που έχουν καταγραφεί, ώστε να μπορεί ο χρήστης να τα δει στην οθόνη Θα έχει ενσωματωμένο ωρομετρητή Ο πίνακας θα έχει τη δυνατότητα σύνδεσης, εφόσον μελλοντικά απαιτηθεί, με μονάδα GSM για να στέλνει πληροφορίες σε κινητό τηλέφωνο και για να γίνεται έλεγχος του πίνακα από το κινητό. Θα υπάρχει η δυνατότητα αποστολής SMS στη μονάδα GSM και σχετικής ερώτησης σε ποια κατάσταση βρίσκεται η μονάδα καθώς και σχετικής απάντησης από τη μονάδα. Εάν συμβεί κάποιος συναγερμός (alarm) η συσκευή GSM θα στέλνει μήνυμα σε συγκεκριμένα κινητά. Απαραίτητο είναι να υπάρχει η δυνατότητα στέλνοντας ένα μήνυμα να γίνεται παύση ή εκκίνηση λειτουργίας του συστήματος από το κινητό Μεταλλικά εμπορευματοκιβώτια (container) Η μονάδα (εκτός της δεξαμενής καθίζησης και της δεξαμενής αποθήκευσης πόσιμου νερού) θα βρίσκεται εργονομικά εγκαταστημένη εντός καινούριων μεταλλικών εμπορευματοκιβωτίων των οποίων οι διαστάσεις θα αναλύονται λεπτομερώς. Το κάθε εμπορευματοκιβώτιο θα είναι κατασκευασμένο εξ ολοκλήρου από χάλυβα του οποίου τα χαρακτηριστικά θα αναφέρονται στην προσφορά, θα φέρει μία μεγάλη θύρα για εύκολη είσοδο έξοδο και επισκεψιμότητα. Παράλληλα θα φέρει ανοίγματα στην οροφή πάνω από κάθε φίλτρο θολότητας για την εύκολη πρόσβαση και πλήρωση των φίλτρων με τα υλικά πλήρωσης. Για την εξασφάλιση των άνετων συνθηκών εργασίας εντός του εμπορευματοκιβωτίου θα υπάρχει διάταξη εξαερισμού (για την απαγωγή θερμότητας) και σύστημα κλιματισμού. Επίσης θα διαθέτει άριστη θερμομόνωση πολυουρεθάνης 4mm και θα φέρει λαμπτήρες LED για κατάλληλο φωτισμό. Το δάπεδο των container θα είναι επικαλυμμένο με ειδικό υλικό ανθεκτικό σε διαβρώσεις (βιομηχανικό δάπεδο). Σημειώνουμε ότι το σύστημα κλιματισμού δεν θα είναι μόνιμα σε λειτουργία αλλά θα τίθεται σε λειτουργία μόνο κατά τον χρόνο που οι τεχνικοί θα προβαίνουν σε επισκευή ή συντήρηση της μονάδας Δεξαμενή Προσωρινής αποθήκευσης πόσιμου νερού Η δεξαμενή θα είναι απολύτως κατάλληλη για την αποθήκευση πόσιμου νερού. Θα είναι χωρητικότητας τουλάχιστον 1.000m 3, κατασκευής από υψηλής τεχνολογίας υλικά με εξαιρετική αντοχή στις καταπονήσεις ακόμα και στην περίπτωση που η δεξαμενή είναι κενή ύδατος. Θα εξασφαλίζεται η υγιεινή προστασία του περιεχομένου και θα εμποδίζεται η ανάπτυξη μικροοργανισμών. Θα φέρει στρώσεις γεωυφάσματος στον πυθμένα της με σκοπό την εξομάλυνση των ανωμαλιών της επιφάνειας και την προστασία της μεμβράνης. Θα φέρει εσωτερική μεμβράνη στεγανοποίησης από κατάλληλο υλικό πιστοποιημένο για χρήση σε πόσιμο νερό και θα εξασφαλίζεται η πλήρης αποφυγή διαρροών. Θα πρέπει να περιγραφεί αναλυτικά ο τρόπος εισαγωγής, εξαγωγής και υπερχείλισης του νερού από τη δεξαμενή καθώς και ο τρόπος στήριξης της στέγης της δεξαμενής. Η κατασκευή θα είναι πλήρως αντισεισμική και θα υπάρχει η δυνατότητα αποσυναρμολόγησης και μετεγκατάστασης σε άλλο χώρο. Με σκοπό τον περιοδικό καθαρισμό και τον εσωτερικό έλεγχο της δεξαμενής, θα τοποθετηθεί μια ανθρωποθυρίδα επίσκεψης της δεξαμενής. Θα είναι κατασκευασμένη από θερμογαλβανισμένο χάλυβα και θα εφαρμόζεται επί του εξωτερικού. Το εσωτερικό της θα είναι επενδεδυμένο με μεμβράνη στεγανοποίησης. Θα είναι απολύτως στεγανή και ασφαλής.

25 Η υποδομή υποδοχής της δεξαμενής αφορά την επιλογή θέσης τόπο εγκατάστασης και κατασκευή βάσης. Η υποδομή (βάση ή πλάκα επικάθισης από σκυρόδεμα ή άλλο υλικό) στην οποία θα εγκατασταθεί έκαστη δεξαμενή θα γίνει από τον ανάδοχο Δεξαμενή προσωρινής αποθήκευσης Άλμης Η δεξαμενή θα είναι απολύτως κατάλληλη για την αποθήκευση άλμης. Θα είναι χωρητικότητας τουλάχιστον 100m 3. Οι προδιαγραφές θα είναι ανάλογες με την δεξαμενή αποθήκευσης υφάλμυρου νερού Δίκτυο Απόρριψης Άλμης Θα εγκατασταθεί καταθλιπτικός αγωγός απόρριψης άλμης από τη μονάδα αφαλάτωσης μέχρι το φρεάτιο εξόδου του Βιολογικού Καθαρισμού. Ειδικότερα θα εγκατασταθεί αγωγός κατάλληλης διατομής (βάσει μελέτης του Αναδόχου αλλά σε κάθε περίπτωση ονομαστικής διαμέτρου τουλάχιστον 60mm) ο όποιος θα ακολουθεί την υφιστάμενη οδοποιία. Το μήκος του αγωγού είναι περίπου 3,5 km. Ο αγωγός θα είναι από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10, PN 10atm. Για την προώθηση της άλμης θα εγκατασταθεί κατάλληλη αντλία στην έξοδο της δεξαμενής προσωρινής αποθήκευσης άλμης Αγωγοί Προσαγωγής υφάλμυρου και πόσιμου νερού Για την προσαγωγή στη μονάδα αφαλάτωσης του υφάλμυρου νερού θα εγκατασταθεί αγωγός από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10, PN 10atm, προ της εισόδου του υφιστάμενου αγωγού τροφοδοσίας νερού του αντλιοστασίου του Παλιαμπελά από την πηγή της Αναβάλσας. Αντίστοιχα θα εγκατασταθεί αγωγός πόσιμου νερού από σκληρό πολυαιθυλένιο (HDPE) CE 100, τρίτης γενιάς, MRS10, PN 10atm για την παροχή του πόσιμου προς την υφιστάμενη δεξαμενή του αντλιοστασίου του Παλιαμπελά Σύστημα Φωτοβολταικών Θα εγκατασταθεί φ/β σύστημα ισχύος 20kW κατάλληλο για σύνδεση με το Δίκτυο του ΔΕΔΔΗΕ, το οποίο πρόκειται να λειτουργήσει υπό καθεστώς net metering, το οποίο αποτελείται από: φ/β πλαίσια συνολική ισχύος 20kW πολυκρυσταλλικού πυριτίου. Τα Φ/Β Πλαίσια πρέπει να είναι αποκλειστικά επίπεδου τύπου, όχι συγκεντρωτικού τύπου και χωρίς χρήση ανακλαστήρων, κατόπτρων και συστημάτων αυτομάτου προσανατολισμού (trackers). Για τις ανάγκες του παρόντος, ως «ιδίων τύπου (Models) Φ/Β Πλαίσια» ορίζονται τα Φ/Β Πλαίσια που πρέπει σε σχέση με τα προσφερόμενα να: είναι ίδιας τεχνολογίας (πολυκρυσταλλικού πυριτίου ή μονοκρυσταλλικού) είναι ιδίου κατασκευαστή έχουν τις ίδιες εξωτερικές διαστάσεις έχουν ίδιο αριθμό Φ/Β κυψελών (cells) ίδιων διαστάσεων, σε όμοια ηλεκτρολογική συνδεσμολογία μεταξύ τους ανήκουν στην ίδια σειρά, όπως προκύπτει από την επίσημη κατηγοριοποίηση του κατασκευαστή

26 Τα Φ/Β Πλαίσια που θα χρησιμοποιηθούν θα πρέπει να είναι τεχνολογίας μονοκρυσταλλικού ή/και πολυκρυσταλλικού πυριτίου και θα είναι ίδιας ονομαστικής ισχύος και η οποία θα είναι τουλάχιστον 250Wp έκαστο. Τα Φ/Β Πλαίσια πρέπει να πληρούν τις προδιαγραφές του διεθνούς οργανισμού πιστοποίησης International Electrotechnical Commission, IEC 61215:2005, IEC :2007, IEC :2007 ή ισοδύναμα. Τα Φ/Β πλαίσια πρέπει να συνοδεύονται από εγγύηση απόδοσης για περίοδο εικοσιπέντε (25) ετών στις κλιματολογικές συνθήκες της Ελλάδος. Τα Φ/Β πλαίσια πρέπει να συνοδεύονται από 12ετή εργοστασιακή εγγύηση προϊόντος. Θα πρέπει να συνοδεύονται από εγγύηση απόδοσης διάρκειας 25 ετών με: ενεργειακή απόδοση τουλάχιστον 97% στο 1ο έτος, και απώλεια απόδοσης το πολύ 0,70% ανά έτος (από το 2ο έτος έως το 25ο) Τα Φ/Β χαρακτηρίζονται ως «ιδίου τύπου (Model)» αν πληρούν όλες τις παραπάνω προϋποθέσεις, αλλά μπορεί να έχουν διαφορετική ονομαστική ισχύ (Wp), για λόγους που οφείλονται αποκλειστικά και μόνο στην ταξινόμηση (sorting) λόγω flashing test. Τα φ/β πλαίσια που θα εγκατασταθούν θα πρέπει να έχουν κατασκευαστεί εντός του τελευταίου έτους. Τα Φ/Β πλαίσια σε περίπτωση βλάβης ή με το πέρας της διάρκειας ζωής τους να μπορούν να ανακυκλωθούν σε κέντρο ανακύκλωσης σύμφωνα με την οδηγία πλαίσιο για τα απόβλητα 2008/98/EC και την αναδιατύπωση οδηγίας αποβλήτων ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τον κανονισμό μεταφοράς αποβλήτων (1013/2006/EC). Ο Ανάδοχος με την παράδοση των Φ/Β Πλαισίων θα πρέπει να υποβάλλει τα αντίστοιχα στοιχεία απόδοσης για κάθε Φ/Β Πλαίσιο σε STC (flash reports) τόσο σε ηλεκτρονική (αρχεία Excel) όσο και σε έντυπη μορφή. Η ισχύς κάθε Φ/Β πλαισίου σε STC που θα προκύψει από τα flash report δε μπορεί να είναι κατώτερη της ονομαστικής ισχύος του εν λόγω Φ/Β πλαισίου (Plus Sorting). Επιπλέον τα Φ/Β πλαίσια πρέπει: Να έχουν πιστοποίηση CE σύμφωνα με την 2004/108/EC και την 2006/95/EC, από αρμόδιο φορέα Να είναι πιστοποιημένα για αυξημένη μηχανική αντοχή σε φορτίο χιονιού 5400Pa στην εμπρόσθια όψη και τουλάχιστον 2400Pa για ανεμοπίεση Να έχουν υποβληθεί σε τεστ αλατονέφωσης ως προς το IEC 61701: 2011, First Edition, Severity 6, Salt Mist corrosion Testing of Photovoltaic (PV) Modules. Να διαθέτουν πιστοποίηση εκπλήρωσης του Ammonia Resistance Test σύμφωνα με το IEC 61716:2013 Να διαθέτουν πιστοποίηση Standard for Flat-Plate Photovoltaic Modules and Panels - UL 1703 Φ/β πλαίσια του κατασκευαστή να έχουν υποβληθεί σε PID (Potential Induced Degradation) τεστ, με τις εξής συνθήκες και κριτήρια: o Χρόνος: 600ώρες o Σχετική υγρασία: 85% o Θετική και Αρνητική Πολικότητα: 1.000V o Θερμοκρασία: 850C

27 o Η σχετική απώλεια Pmax στις 600 ώρες πρέπει να είναι μικρότερη από 2.5% Το PID τεστ μπορεί να έχει διεξαχθεί και για φωτοβολταϊκά πλαίσια της κατασκευάστριας εταιρίας που ανήκουν στην ίδια κατηγορία και έχουν διαφορετικό αριθμό η τύπο κυψελών Να διαθέτουν πιστοποίηση/ δήλωση του κατασκευαστή ότι όλα τα Φ/Β πλαίσια ελέγχονται κατά την παραγωγική διαδικασία με τη χρήση EL system Test (Electroluminescence) Nα έχουν υποβληθεί σε LID (Light Induced Degradation)τεστ και να αποδεικνύεται πως η σχετική απώλεια Pmax μετά την έκθεση στον ήλιο είναι μικρότερη από 2.5%. Το εργοστάσιο προέλευσης να έχει πιστοποιητικό ISO 9001 και ISO και ISO Να υπάρχει εγχειρίδιο σωστής εγκατάστασης Η αντοχή μέγιστης τάσης συστήματος (Maximum system voltage) να είναι 1000V Η απόδοσή τους να μην είναι μικρότερη από 150W/m² (το εμβαδόν προσδιορίζεται ως το συνολικό εμβαδόν του πλαισίου περιλαμβανομένου και του αλουμινένιου πλαισίου) Η κανονική θερμοκρασία λειτουργίας (NOCT) να μην υπερβαίνει τους 45οC με ανοχή θερμοκρασίας ±2 οc Ο Θερμοκρασιακός συντελεστής μείωσης της ισχύος Pmax [%/οc] να είναι μεγαλύτερος σε από -0,40 με ανοχή ±0,01. Το πάχος/ύψος του πλαισίου να είναι μεταξύ των 35 και 50 χιλιοστών Το αλουμινένιο πλαίσιο να είναι ανοδιωμένο Να υπάρχει θέση τοποθέτησης γείωσης του αλουμινένιου πλαισίου, για λόγους προστασίας. Το κυτίο σύνδεσης (junction box) να έχει τουλάχιστον τα χαρακτηριστικά IP67 και πιστοποίηση DIN V VDE V ή ισότιμη Το κυτίο σύνδεσης να είναι συνδεδεμένο με καλώδια πιστοποιημένα κατά IEC κλάσης 5 (DIN VDE 0295) με ακροδέκτες Στο κυτίο σύνδεσης να υπάρχουν τουλάχιστον τρεις δίοδοι Η εταιρεία κατασκευής των φωτοβολταϊκών πλαισίων πρέπει να παρέχει το αρχείο τεχνικών χαρακτηριστικών του λογισμικού προσομοίωσης PVSyst (PAN file) για τα φωτοβολταϊκά πλαίσια. Το αρχείο αυτό πρέπει να είναι πιστοποιημένο από αναγνωρισμένο φορέα. Να διαθέτουν βεβαίωση από ανεξάρτητο φορέα ότι για την κατασκευή των φ/β πλαισίων το αποτύπωμα διοξειδίου του άνθρακα είναι μικρότερο από 450 kgco2/ kwp. Να είναι Ευρωπαϊκής Κατασκευής. Δύο (2) μετατροπείς ισχύος 10kW. Ο μετατροπέας θα πληροί τις ακόλουθες προδιαγραφές: Ο μετατροπέας θα είναι τριφασικός Ο Ευρωπαϊκός βαθμός απόδοσης να μην είναι μικρότερος του 94%. Ο μέγιστος βαθμός απόδοσης να μην είναι μικρότερος του 95%.

28 Η ονομαστική AC Ισχύς στην έξοδο του μετατροπέα να είναι μεγαλύτερη ή ίση με VA. Η μέγιστη DC Ισχύς στην είσοδο του μετατροπέα να είναι μεγαλύτερη από 20 kw. Να έχει τουλάχιστον ένα (1) MPPT (μηχανισμός ανίχνευσης σημείου μέγιστης ισχύος). Να υπάρχουν τουλάχιστον τρεις (3) είσοδοι DC. Να υπάρχει προστασία πολικότητας σε κάθε είσοδο DC. Να έχει προστασία τουλάχιστον IP 65. Να περιλαμβάνει στηρίγματα για τοποθέτηση σε κάθετη επιφάνεια. Να υπάρχει εγγύηση υλικού και προϊόντος για τουλάχιστον 5 χρόνια. Να υπάρχει εγχειρίδιο σωστής εγκατάστασης και λειτουργίας. Να έχει θύρες RS232 ή/και RS485 και RJ45. Οι Μετατροπείς θα είναι συμβατοί με τα προσφερόμενα στο διαγωνισμό Φ/Β πλαίσια (απαιτείται υπεύθυνη δήλωση). Οι Μετατροπείς θα είναι συμβατοί με το ελληνικό δίκτυο ηλεκτρικής ενέργειας σύμφωνα με τις τεχνικές προδιαγραφές που ορίζονται από τον Διαχειριστή του Δικτύου για τη σύνδεση των Φ/Β σταθμών (απαιτείται υπεύθυνη δήλωση). Οι Μετατροπείς θα πρέπει να μπορούν να λειτουργήσουν και να ρυθμίσουν την λειτουργία τους σε συνθήκες απομονωμένου συστήματος. (απαιτείται υπεύθυνη δήλωση) Να έχει σύστημα προστασίας από νησιδοποίηση, κατά DIN VDE (απαιτείται υπεύθυνη δήλωση). Να έχει τη δυνατότητα λειτουργίας στα 230V, 50Hz (απαιτείται υπεύθυνη δήλωση). Να υπάρχει η δυνατότητα ρύθμισης των ορίων τάσεως και συχνότητας στην έξοδο του μετατροπέα, τα οποία σε καμία περίπτωση δεν θα πρέπει να υπερβαίνουν για την τάση το +15% έως -20% της ονομαστικής τάσης, ενώ για την συχνότητα τα +/- 0,5 Hz (απαιτείται υπεύθυνη δήλωση). Η ολική αρμονική παραμόρφωση του ρεύματος του μετατροπέα δεν θα πρέπει να υπερβαίνει το 5% (απαιτείται υπεύθυνη δήλωση). Εφόσον ο μετατροπέας δε διαθέτει μετασχηματιστή απομόνωσης η έγχυση του συνεχούς ρεύματος θα πρέπει να περιορίζεται στο 0,5% του ονομαστικού (απαιτείται υπεύθυνη δήλωση). Να έχει τουλάχιστον τα απαιτούμενα από τα πιστοποιητικά της σειράς IEC Το εργοστάσιο προέλευσης να έχει πιστοποιητικό ISO Σύστημα Στήριξης φ/β πλαισίων. Το σύστημα στήριξης αποτελούμενο από το σύστημα πάκτωσης στις μεταλλικές κατασκευές (container, δεξαμενές) τις βάσεις στήριξης των Φ/Β Πλαισίων και τα Φ/Β πλαίσια συγκροτεί έναν ενιαίο στατικό φορέα.

29 Η διαστασιολόγηση του ανωτέρω στατικού φορέα θα γίνει μετά από στατική μελέτη που θα ακολουθεί τις κείμενες διατάξεις, τους ισχύοντες κανονισμούς και τους κατά περίπτωση εφαρμοζόμενους Ευρωκώδικες. Οι Μεταλλικές Βάσεις Στήριξης των Φ/Β Πλαισίων πρέπει να είναι από χαλύβδινα στοιχεία και γαλβανισμένα εν θερμώ, για εξωτερικές εκτεθειμένες κατασκευές σε μη μολυσμένη ατμόσφαιρα και προστασία για πολύ μακρά διάρκεια ζωής (πάνω από 20 χρόνια) με ελάχιστο πάχος γαλβανίσματος 60μm κατά ISO/EN 1, ΕΝ ή ισοδύναμα είτε και από αλουμίνιο σύμφωνα με το ΕΝ 6005 για την καλύτερη αντιδιαβρωτική προστασία κατασκευής. Η επιλογή των υλικών θα διασφαλίζει την προστασία της κατασκευής από διηλεκτρικά και ηλεκτροχημικά φαινόμενα. Στην περίπτωση χρήσης διαφορετικών υλικών τα οποία θα έρχονται σε επαφή, θα πρέπει αυτά να είναι κατάλληλα για να αποφεύγεται η διάβρωση ή να χρησιμοποιείται υλικό παρεμβύσματος. Οι Μεταλλικές βάσεις θα συνοδεύονται από στατική μελέτη για τις ιδιαιτερότητες του Έργου και θα διαθέτουν 20 έτη εγγύηση προϊόντος. Η εγκατάσταση των φ/β πλαισίων θα είναι επίπεδη. Τα υλικά πάκτωσης των βάσεων θα είναι πιστοποιημένα και θα εξασφαλίζουν την αδιαπερατότητα Καλώδια Καλωδιώσεις DC Προδιαγραφές Καλωδίων Τα καλώδια του Δικτύου DC πρέπει να είναι ειδικά καλώδια για Φ/Β συστήματα. Τα καλώδια αυτά θα είναι ανθεκτικά σε υπεριώδη (UV) ακτινοβολία καθώς επίσης και στο όζον. Θα έχουν βελτιωμένη συμπεριφορά σε περίπτωση φωτιάς και θα διαθέτουν χαμηλές εκπομπές καπνού. Θα λειτουργούν σε εκτεταμένη περιοχή θερμοκρασιών και θα έχουν βελτιωμένη συμπεριφορά έναντι τριβής. Οι αγωγοί των καλωδίων θα είναι κατασκευασμένοι από επικασσιτερωμένο, λεπτοπολύκλωνο αγωγό χαλκού, η μόνωση από δικτυωμένο ειδικό ελαστομερές, με ανθεκτικότητα σε θερμότητα και όζον, και ο μανδύας από θερμοανθεκτικό, δικτυωμένο ειδικό ελαστομερές μείγμα, ανθεκτικό στο όζον, στην υπεριώδη(uv) ακτινοβολία, στα ορυκτέλαια και στα χημικά. Το καλώδια θα έχουν τις εξής προδιαγραφές : Πιστοποιητικό TUV 2 PfG 1169/ (PV1-F) Πιστοποίηση κατά IEC Protection Class II Αγωγός από επικασσιτερωμένο χαλκό, κατά VDE 0295 class 5 / IEC cl. 5 Μόνωση κατά IEC Μέγιστη επιτρεπτή τάση λειτουργίας 1800 V DC Θερμοκρασία αγωγού οc DIN VDE 0282 Βραδύκαυστα, κατά IEC Ελεύθερα αλογόνων, κατά ΕΝ ή ΕΝ , IEC Αντοχή στο όζον, κατά ΕΝ 50396

30 Αντοχή σε καιρικές συνθήκες και ηλιακή ακτινοβολία (UV), κατά HD 605/A1 Αντοχή σε οξέα και αλκάλια, κατά EN Δοκιμή υγρασίας και θερμότητας κατά ΕΝ Δοκιμή κάμψης κατά ΕΝ Δοκιμή πρόσκρουσης κατά ΕΝ Σκληρότητα στήριξης κατά DIN Διπλή μόνωση (μόνωση αγωγού και εξωτερική μόνωση) Περιγραφή Οδεύσεων H όδευση των καλωδίων από τα Φ/Β πλαίσια μέχρι το πλησιέστερο DC πίνακα θα γίνεται όπου είναι εφικτό κατά μήκος των βάσεων στήριξης των πλαισίων και στην πίσω (βόρεια) πλευρά με κατάλληλη συγκράτηση επί των τεγίδων. Σε περίπτωση που χρειαστεί τα συγκεκριμένα καλώδια να οδεύσουν εγκαρσίως των φωτοβολταϊκών συστοιχιών, η όδευση τους θα γίνει εντός μεταλλικών σχαρών. Καλωδιώσεις AC Χαμηλής Τάσης Τα καλώδια που θα χρησιμοποιηθούν μπορεί να είναι τύπου HO7RN-F και τύπου J1VV- R/S. Προδιαγραφές Καλωδίων Το καλώδιο τύπου HO7RN-F θα έχει τις εξής προδιαγραφές : Αγωγός από χαλκό, κατά VDE 0295 class 5 / IEC cl. 5 και HD 383 Μόνωση αγωγών από λάστιχο Ε14, με πάχος μόνωσης κατά DIN VDE 0282 Κωδικοποίηση: μέχρι 5 αγωγούς χρωματικός κώδικας σύμφωνα με DIN VDE 0293 Εξωτερικός μανδύας: από νεοπρένιο, χρώματος μαύρου, πάχος τοιχώματος κατά DIN VDE 0282 Τάση λειτουργίας : 450/750V Περιοχή θερμοκρασιών : -30έως +60 οc Αντοχή στο όζον κατά VDE 0472 Αντοχή στο λάδι κατά EN Βραδύκαυστα, κατά IEC Το καλώδιο τύπου J1VV-R/S θα πρέπει να ακολουθεί το πρότυπο IEC Περιγραφή Οδεύσεων Τα καλώδια θα οδεύουν πάντα προστατευμένα εντός μεταλλικών σχαρών, πλαστικών σωλήνων, ή σπιράλ ανάλογα με το σημείο όδευσης. Καλωδιώσεις Συστήματος Επικοινωνίας Προδιαγραφές Καλωδίων Τα καλώδια θα πρέπει να πληρούν τις απαραίτητες προδιαγραφές και ιδιαίτερα εκείνες που αφορούν σε θέματα Ηλεκτρομαγνητικής Συμβατότητας. Τα καλώδια που θα χρησιμοποιηθούν μπορεί να είναι τύπου LiYCY ή/και Li2YCY, CAN και αντίστοιχα. Σε κάθε περίπτωση θα διασφαλίζεται η συμβατότητα των καλωδίων με τον εξοπλισμό, ενώ η όδευση τους θα γίνεται όπως προβλέπουν οι προστασίες των καλωδίων.

31 Περιγραφή Οδεύσεων Τα καλώδια επικοινωνίας δεν θα πρέπει να έρχονται σε επαφή με τους αγωγούς γείωσης και θα πρέπει να δίνεται ιδιαίτερη προσοχή κατά την τοποθέτηση τους εντός των καναλιών σε θέματα μηχανικής αντοχής και παρεμβολών. Η τοποθέτηση των καλωδίων του συστήματος επικοινωνίας θα γίνεται εντός ανεξάρτητων σωλήνων/σχαρών από τα καλώδια ισχύος. Connectors Φ/Β Πλαισίων - Strings Οι connectors που θα χρησιμοποιηθούν θα είναι προστασίας IP65, θα έχουν αντοχή σε τάση 1000V, θα πληρούν το Ευρωπαϊκό πρότυπο EN Επίσης απαγορεύεται να κόβονται τα καλώδια των Φ/Β πλαισίων, εκτός αν υπάρξει γραπτή βεβαίωση από τον κατασκευαστή των Φ/Β πλαισίων, ότι η κοπή αυτή δεν συνιστά λόγο ακύρωσης της εγγύησης των Φ/Β πλαισίων Γενική Περιγραφή Οδεύσεων Καλωδίων Οι περιοχές εξόδου των καλωδίων από τα σπιράλ (δηλαδή στα σημεία τερματισμών καλωδίων) θα πρέπει να καλύπτονται μονώνονται με την τοποθέτηση κατάλληλου υλικού (θερμοσυστελλόμενο). Σωλήνες Ο σωλήνας τύπου σπιράλ πρέπει να έχει τις εξής προδιαγραφές: Να είναι UV-resistant (για τα μήκη σωληνώσεων που βρίσκονται εκτός εδάφους) Να έχει βαθμό στεγανότητας IP65 Αντοχή στη συμπίεση τουλάχιστον 1250Nt/5 cm Αντοχή στην κρούση τουλάχιστον 6 Joule Να είναι ελεύθερο αλογόνων και βαρέων μετάλλων Να είναι αυτοσβενούμενος EN EN EN Αρίθμηση Σήμανση Ο Ανάδοχος θα υποβάλλει σχέδιο αρίθμησης που θα περιλαμβάνει αρίθμηση των Μετατροπέων, των στοιχειοσειρών, των Φ/Β πλαισίων, των καλωδίων και γενικότερα του συνόλου του Εξοπλισμού. Επίσης θα τοποθετηθεί ειδική σήμανση σε όλη την έκταση του φ/β σταθμού, σύμφωνα με την παραπάνω αρίθμηση. Θα πρέπει να υπάρχει χρωματικός κώδικας κόκκινο/μαύρο για τα καλώδια DC θετικού/αρνητικού δυναμικού αντίστοιχα, καθώς και σήμανσή τους στα σημεία τερματισμών. Γειώσεις, Εξωτερική Προστασία, Ισοδυναμικές Προστασίες του Συστήματος Γενική σχεδίαση Η μελέτη και ο σχεδιασμός του Συστήματος Αντικεραυνικής Προστασίας της προστασίας από υπερτάσεις και του συστήματος γείωσης του δικτύου συνεχούς ρεύματος θα πραγματοποιηθεί σύμφωνα με τα ακόλουθα πρότυπα ή ισοδύναμα αυτών: ΕΛΟΤ EN : 2006, Αντικεραυνική προστασία - Μέρος 1: Γενικές αρχές.

32 ΕΛΟΤ EN : 2006, Αντικεραυνική προστασία - Μέρος 2: Διαχείριση διακινδύνευσης. ΕΛΟΤ EN : 2006, Αντικεραυνική προστασία - Μέρος 4: Ηλεκτρικά και ηλεκτρονικά συστήματα εντός δομών. ΕΛΟΤ EN : 2006, Αντικεραυνική προστασία - Μέρος 3: Φυσική βλάβη σε δομές και κίνδυνος για τη ζωή. ΕΛΟΤ EN Ε2: 2007, Συντονισμός μόνωσης για εξοπλισμό μέσα σε συστήματα χαμηλής τάσης - Μέρος 1: Αρχές, απαιτήσεις και δοκιμές ΕΛΟΤ EN : 2002, Διατάξεις χαμηλής τάσης για προστασία από υπερτάσεις - Μέρος 11: Διατάξεις προστασίας από υπερτάσεις που συνδέονται σε δίκτυα χαμηλής τάσης - Απαιτήσεις και δοκιμές. ΕΛΟΤ EN /A11: 2007, Διατάξεις χαμηλής τάσης για προστασία από υπερτάσεις - Μέρος 11: Διατάξεις προστασίας από υπερτάσεις που συνδέονται σε δίκτυα χαμηλής τάσης - Απαιτήσεις και δοκιμές. ΕΛΟΤ EN : 2001, Διατάξεις χαμηλής τάσης για προστασία από υπερτάσεις - Μέρος 21: Διατάξεις χαμηλής τάσης για προστασία από υπερτάσεις συνδεδεμένες σε δίκτυα τηλεπικοινωνιών και σηματοδοσίας - Απαιτήσεις λειτουργίας και μέθοδοι δοκιμών. ΕΛΟΤ TS : 2006, Διατάξεις χαμηλής τάσης για προστασία από υπερτάσεις - Μέρος 12: Διατάξεις προστασίας από υπερτάσεις συνδεδεμένες σε δίκτυα χαμηλής τάσης - Αρχές επιλογής και εφαρμογής. IEC , Low voltage surge protective devices Part 22: SPDs connected to telecommunication and signalling networks Selection and application principles. ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 1: Requirements for connection components. ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 2: Requirements for conductors, and earth electrodes. ΕΛΟΤ EN , Lightning Protection Components (LPC), Part 1: Requirements for isolating spark gaps. ΕΛΟΤ EN : 1997, Συντονισμός της μόνωσης - Μέρος 2: Οδηγός εφαρμογής. ΕΛΟΤ EN Ε2: 2006, Συντονισμός της μόνωσης - Μέρος 1: Ορισμοί, αρχές και κανόνες. ΕΛΟΤ EN Ε2: 2007, Ηλεκτρική ασφάλεια σε συστήματα διανομής χαμηλής τάσης μέχρι 1 kv εναλλασσόμενου ρεύματος και 1,5 kv συνεχούς ρεύματος - Εξοπλισμός για δοκιμή, μέτρηση ή επιτήρηση μέτρων προστασίας - Μέρος 8: Μόνωση συσκευών επιτήρησης για συστήματα ΙΤ. ΕΛΟΤ HD : 2008, Ηλεκτρικές εγκαταστάσεις χαμηλής τάσης - Μέρος 1: Θεμελιώδεις αρχές, προσδιορισμός γενικών χαρακτηριστικών, ορισμοί. IEC : 2001, Metal-oxide surge arresters without gaps for a.c. systems. IEC : 2002, Electromechanical contactors. IEC :2001, Electrical installations of building Part 5-53: Selection and erection of electrical equipment Isolation, switching and control. ΕΛΟΤ HD : 2005, Ηλεκτρικές εγκαταστάσεις κτιρίων - Μέρος 7-712: Απαιτήσεις για ειδικές εγκαταστάσεις ή χώρους - Ηλιακά φωτοβολταϊκά συστήματα παροχής ισχύος. ΕΛΟΤ HD : 2007, Ηλεκτρικές εγκαταστάσεις κτιρίων - Μέρος 5-54: Επιλογή και εγκατάσταση ηλεκτρολογικού υλικού - Διατάξεις γείωσης, αγωγοί προστασίας και προστατευτικοί αγωγοί σύνδεσης.

33 ΕΛΟΤ HD 384 Ε2: 2004, Απαιτήσεις για ηλεκτρικές εγκαταστάσεις. IEEE 80/2000 IEEE 81/1983, ΙΕΕΕ81.2/1991 ΕΛΟΤ HD 637S1/2000 DIN VDE 0141/1989 DIN VDE 18014/1994 IEC 364 DIN VDE 0100 Ο σχεδιασμός του Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ) του ΑΦΒΣΠΗΕ θα πραγματοποιηθεί βάσει της σειράς προτύπων ΕΛΟΤ ΕΝ (2006). Η στάθμη αντικεραυνικής προστασίας (Lightning Protection Level - LPL) θα προσδιοριστεί μετά από ανάλυση κινδύνου (risk assessment) σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ , για τις στάθμες προστασίας που ορίζονται στο ΕΛΟΤ ΕΝ Εσωτερικό και εξωτερικό ΣΑΠ Τα υλικά που θα χρησιμοποιηθούν στο εξωτερικό ΣΑΠ θα είναι ανθεκτικά στις ηλεκτρομαγνητικές επιδράσεις και τη θερμική και μηχανική καταπόνηση που επιφέρει το ρεύμα του κεραυνού, χωρίς να παρουσιάσουν βλάβες ή αλλοιώσεις. Ομοίως θα διασφαλιστεί η ανθεκτικότητα έναντι διάβρωσης μέσω της επιλογής κατάλληλων υλικών και της διαστασιολόγησης των επιμέρους συνιστωσών του ΣΑΠ. Οι συλλεκτήριοι αγωγοί και οι αγωγοί καθόδου μπορεί να είναι γενικά κατασκευασμένοι από τα ακόλουθα υλικά (κατά ΕΛΟΤ ΕΝ ): επικασσιτερωμένος χαλκός, θερμά γαλβανισμένος χάλυβας, ανοξείδωτος χάλυβας, αλουμίνιο. Εξαρτήματα από αλουμίνιο δεν θα τοποθετηθούν εντός του εδάφους ή σκυροδέματος. Ιδιαίτερη μέριμνα θα ληφθεί για την αποφυγή της διάβρωσης στα σημεία όπου ενώνονται διαφορετικού τύπου υλικά. Θα αποφευχθεί η επαφή μεταξύ υλικών από χαλκό και γαλβανισμένων επιφανειών ή υλικών από αλουμίνιο. Στην περίπτωση που η σύνδεση μεταξύ διαφορετικών υλικών είναι αναγκαία, θα γίνει χρήση διμεταλλικών ελασμάτων σε συνδέσεις εκτός του εδάφους και ανοξείδωτων εξαρτημάτων σε συνδέσεις εντός του εδάφους ή του σκυροδέματος. Σε σημεία όπου ο κίνδυνος διάβρωσης είναι αυξημένος (σημεία εισόδου στο έδαφος ή το σκυρόδεμα), οι συνδέσεις πρέπει να προστατεύονται με κατάλληλα μέσα. Τα εξαρτήματα που θα χρησιμοποιηθούν για την κατασκευή του ΣΑΠ θα πρέπει να ικανοποιούν τις απαιτήσεις των προτύπων ΕΛΟΤ ΕΝ , και και ΕΛΟΤ ΕΝ Προστασία από υπερτάσεις Η προστασία του ηλεκτρικού και ηλεκτρονικού εξοπλισμού από υπερτάσεις, θα επιτευχθεί με τον καθορισμό ζωνών προστασίας κατά ΕΛΟΤ ΕΝ Για την οριοθέτηση των ζωνών προστασίας στα επιμέρους συστήματα θα γίνει χρήση της μεθόδου της κυλιόμενης σφαίρας με ακτίνα όπως προδιαγράφεται στο ΕΛΟΤ ΕΝ για την προκύπτουσα στάθμη αντικεραυνικής προστασίας. Για τον περιορισμό των επαγόμενων υπερτάσεων θα υλοποιηθεί κατάλληλη δρομολόγηση των αγωγών ώστε να ελαχιστοποιηθεί το μέγεθος των αγώγιμων βρόχων. Λύσεις θωράκισης θα υλοποιηθούν εφόσον αυτό κριθεί απαραίτητο. Η προστασία των εσωτερικών συστημάτων (μετατροπείς, κ.λπ.) θα εξασφαλιστεί με την εγκατάσταση των κατάλληλων διατάξεων προστασίας από υπερτάσεις (απαγωγοί υπερτάσεων). Για την επιλογή των διατάξεων προστασίας από υπερτάσεις θα διεξαχθεί εκτίμηση κινδύνου σύμφωνα με τα ΕΛΟΤ ΕΝ και.02 και θα ληφθεί υπόψη η ζώνη

34 προστασίας σύμφωνα με το ΕΛΟΤ ΕΝ για την επιλογική συνεργασία τους. Στο δίκτυο Χαμηλής Τάσης, η προστασία από υπερτάσεις θα είναι σύμφωνη με το πρότυπο ΕΛΟΤ ΕΝ Οι διατάξεις προστασίας από υπερτάσεις θα πληρούν τις απαιτήσεις δοκιμών των προτύπων ΕΛΟΤ ΕΝ για τα συστήματα ισχύος και ΕΛΟΤ EN για τα συστήματα επικοινωνίας. Η επιλογή και η εγκατάστασή τους θα γίνει με βάση τα πρότυπα ΕΛΟΤ ΕΝ , IEC και IEC Ανάλογα με τη ζώνη αντικεραυνικής προστασίας όπου θα γίνει η εγκατάσταση των απαγωγών, θα επιλεγεί η θέση και ο τύπος τους (Type 1, 2, 3 κατά ΕΛΟΤ EN ) σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ Τα συστήματα ισχύος και επικοινωνίας που εισέρχονται σε κάθε ζώνη προστασίας θα προστατεύονται έναντι υπερτάσεων στα όρια της ζώνης. Επιπρόσθετες διατάξεις απαγωγής υπερτάσεων θα εγκατασταθούν όπου η απόσταση μεταξύ του απαγωγού και του υπό προστασία εξοπλισμού ξεπερνά τη μέγιστη επιτρεπόμενη. Οι απαγωγοί υπερτάσεων που θα εγκατασταθούν για την προστασία του ηλεκτρονικού εξοπλισμού θα εξασφαλίζουν την ασφαλή απαγωγή του κεραυνικού ρεύματος και τη διατήρηση της παραμένουσας τάσης σε επίπεδα συμβατά με τη στάθμη μόνωσης του υπό προστασία εξοπλισμού. Ιδιαίτερα για το δίκτυο διανομής συνεχούς ρεύματος, θα χρησιμοποιηθούν απαγωγοί υπερτάσεων κατάλληλοι για δίκτυα DC της μέγιστης τάσης λειτουργίας και ρεύματος βραχυκύκλωσης του Φ/Β Σταθμού στην εκάστοτε θέση τοποθέτησής τους. Σύστημα γείωσης δικτύου συνεχούς ρεύματος Η προστασία έναντι άμεσης επαφής θα εξασφαλίζεται με την κατάλληλη μόνωση του ηλεκτρικού εξοπλισμού και την εγκατάσταση διατάξεων παρακολούθησης της μόνωσης (IMD), συμβατών με το πρότυπο ΕΛΟΤ ΕΝ , οι οποίες θα παρέχουν ένδειξη και ειδοποίηση (alarm) για το σφάλμα. Η διάταξη επιτήρησης της μόνωσης θα παρέχει οπτική ή/και ηχητική ειδοποίηση, τόσο τοπικά όσο και στο κτίριο ελέγχου του Φ/Β Σταθμού. Σε περίπτωση δεύτερου σφάλματος η Φ/Β γεννήτρια θα αποσυνδέεται μέσω κατάλληλης διάταξης απομόνωσης, η οποία θα πληροί τις απαιτήσεις του προτύπου IEC Η προστασία έναντι έμμεσης επαφής θα περιλαμβάνει κατάλληλη μόνωση των ενεργών αγωγών και γείωση των εκτεθειμένων αγώγιμων μερών του εξοπλισμού στο σύστημα γείωσης και ισοδυναμικής προστασίας του Φ/Β Σταθμού. Το προτιμητέο σύστημα γείωσης για το δίκτυο διανομής συνεχούς ρεύματος είναι τύπου ΙΤ (αγείωτοι ενεργοί αγωγοί) κατά ΕΛΟΤ ΕΝ Οι βασικές αρχές του προτύπου ΕΛΟΤ ΕΝ θα εφαρμοστούν στη μελέτη των μέσων προστασίας έναντι άμεσης και έμμεσης επαφής, στον βαθμό που το πρότυπο ανταποκρίνεται στις ιδιαιτερότητες της συγκεκριμένης εφαρμογής. Ισοδυναμική σύνδεση με το υφιστάμενο σύστημα γείωσης Οι οδεύσεις των γειώσεων και του ΣΑΠ θα οδηγούνται με κατάλληλους αγωγούς στις αναμονές του υφιστάμενου συστήματος γείωσης και θα πραγματοποιείται ισοδυναμική σύνδεση όλων των μερών. Λοιπός Ηλεκτρολογικός Εξοπλισμός Η ηλεκτρολογική εγκατάσταση θα γίνει σύμφωνα με τους ελληνικούς ηλεκτρολογικούς κανονισμούς ΕΛΟΤ HD-384 σχετικά µε τις αρμονικές και την ηλεκτρομαγνητική συμβατότητα, την Ελληνική νομοθεσία. Η διαστασιολόγηση των διατομών των καλωδίων AC μελετάται με κύριο γνώμονα να ελαχιστοποιούνται οι ωμικές απώλειες. Πριν από τους μετατροπείς φωτοβολταϊκών τοποθετείται πίνακας DC ανά μετατροπέα στον οποίο συνδέονται οι Φ/Β συστοιχίες του που περιλαμβάνει:

35 Ασφαλειοθήκη Απαγωγούς υπερτάσεων Διακόπτη φορτίου Κατόπιν των μετατροπέων, οι μετατροπείς ομαδοποιούνται σε πίνακα AC, ο οποίος περιλαμβάνει: αυτόματη ασφάλεια Απαγωγό υπερτάσεων αυτόματη ασφάλεια Τα κιβώτια πινάκων θα πρέπει να καλύπτουν την Προδιαγραφή IP 65 για χρήση σε εξωτερικό χώρο. Σύστημα Παρακολούθησης, εποπτείας, ελέγχου & συλλογής δεδομένων Στο κτίριο και στο χώρο που θα υποδειχθεί θα πρέπει να εγκατασταθεί κατάλληλο ηλεκτρονικό σύστημα καταγραφής δεδομένων. Το σύστημα εποπτείας, ελέγχου και συλλογής μετρήσεων, θα αποτελείται από τα ακόλουθα: Μονάδες συλλογής, επεξεργασίας και αποθήκευσης των πληροφοριών από τα αισθητήρια και μετρητικά όργανα και όργανα ελέγχου που βρίσκονται εγκατεστημένα τοπικά (μπορεί να είναι και ενσωματωμένα στον Εξοπλισμό). Οι μονάδες αυτές καταγράφουν, αποθηκεύουν, μεταδίδουν και απεικονίζουν τα δεδομένα αδιάλειπτα επί 24ώρου βάσεως. Τα δεδομένα αυτά είναι ενδείξεις, σημάνσεις, λειτουργικά μεγέθη. Τοπικό σύστημα εποπτείας, ελέγχου και αποθήκευσης που βρίσκεται εγκατεστημένο σε γραφείο του ΤΕΙ που θα υποδειχθεί, στο οποίο θα μεταφέρονται, θα απεικονίζονται και θα αποθηκεύονται τοπικά, τα δεδομένα από τις παραπάνω μονάδες. Απομακρυσμένη δυνατότητα εποπτείας και ελέγχου μέσω Διαδικτύου ώστε να είναι δυνατή η απευθείας επικοινωνία με το τοπικό σύστημα εποπτείας, ελέγχου και αποθήκευσης του Φ/Β Σταθμού και μέσω αυτού η αδιάλειπτη εποπτεία και παρακολούθηση των παραμέτρων του Φ/Β Σταθμού. Δεδομένα - Μετρούμενα Μεγέθη Τα δεδομένα που θα καταγράφονται, αποθηκεύονται και αποστέλλονται θα είναι κατ ελάχιστο τα ακόλουθα: Ηλεκτρολογικά μεγέθη Συνολική παραγόμενη / καταναλισκόμενη ενέργεια από το Φ/Β Σταθμό (kwh) και από τον Μετατροπέα. Στιγμιαία παραγόμενη / καταναλισκόμενη ενεργός & άεργος ισχύς (kw & kvar) του Φ/Β Σταθμού και του Μετατροπέα Ηλεκτρολογικά μεγέθη (DC και AC) των Μετατροπέων, (τάση, ένταση, ισχύς, ενέργεια, κλπ.) για κάθε διαφορετικό MPPT Τάση στο ζυγό AC (V) των φορτίων Συχνότητα AC (Hz). Μετεωρολογικά μεγέθη Θα καταγράφονται (στην περιοχή εγκατάστασης του Φ/Β Σταθμού) τα ακόλουθα μεγέθη Ταχύτητα αέρα (m/s) Διεύθυνση αέρα (deg)

36 Θερμοκρασία περιβάλλοντος Προσπίπτουσα ολική ακτινοβολία στην κλίση των Φ/Β πλαισίων (W/m 2 ) Θερμοκρασία Φ/Β πλαισίων ( ο C) Εσωτερική Επικοινωνία Το σύστημα παρακολούθησης θα περιλαμβάνει τους κατάλληλους ελεγκτές. Οι ελεγκτές και τα data logger μαζί με τον υπόλοιπο εξοπλισμό (modem, router, switch κλπ) θα πρέπει να είναι συμβατοί (να εξασφαλίζουν δηλαδή τη δυνατότητα επικοινωνίας) με τη τεχνολογία των inverter, των οργάνων μέτρησης, των αισθητηρίων οργάνων και των υπόλοιπων μονάδων συλλογής δεδομένων. Σε κάθε περίπτωση πρέπει να εξασφαλίζεται η επικοινωνία μεταξύ των πρωτοκόλλων επικοινωνίας όλων των παραπάνω συσκευών που αποτελούν τμήματα του συστήματος παρακολούθησης, εποπτείας, ελέγχου και συλλογής δεδομένων του Φ/Β Σταθμού. Η μετάδοση της πληροφορίας δύναται να γίνει είτε ενσύρματα είτε ασύρματα είτε με συνδυασμό των παραπάνω. Η επικοινωνία όλων των μονάδων συλλογής δεδομένων πρέπει να είναι συνεχής και αδιάλειπτη. Συλλογή-Επεξεργασία-Αποθήκευση-Απεικόνιση Δεδομένων Το σύστημα εποπτείας και ελέγχου πρέπει να διαθέτει τον κατάλληλο εξοπλισμό ώστε τα δεδομένα να συλλέγονται με συνεχή επικοινωνία, να είναι επεξεργάσιμα, να απεικονίζονται και να αποθηκεύονται. Παρακάτω περιγράφονται κατ ελάχιστο κάποιες από τις λειτουργίες: Έλεγχος του τρόπου λειτουργίας του Φ/Β Σταθμού (On Line-Real time λειτουργία). Μεταφορά και αποθήκευση των αρχείων σε σκληρό δίσκο του συστήματος παρακολούθησης. Η ικανότητα αποθήκευσης αρχείων στο τοπικό σύστημα θα είναι για τουλάχιστον 15 συνεχείς ημέρες λειτουργίας και στο σύστημα εποπτείας πρέπει να είναι τουλάχιστον 20 συνεχή έτη λειτουργίας. Η μεταφορά των αρχείων από το τοπικό σύστημα εποπτείας και ελέγχου στο απομακρυσμένο σύστημα εποπτείας και ελέγχου πρέπει να πραγματοποιείται το πολύ σε 15 λεπτά από την χρονική στιγμή εγγραφής τους στο τοπικό σύστημα εποπτείας και ελέγχου. Τα συλλεγμένα λειτουργικά δεδομένα αφού επεξεργαστούν πρέπει να αποθηκεύονται αυτόματα στο τοπικό σύστημα συλλογής δεδομένων (data logger) σε αρχεία που θα έχουν μορφή ASCII, CSV ή EXCEL. Τα δημιουργούμενα αρχεία πρέπει να λαμβάνουν αυτόματα ονομασία (filename) σύμφωνα με την ημερομηνία δημιουργίας και τον κωδικό της μονάδας. Η ανάγνωση των αρχείων από το σύστημα συλλογής δεδομένων (data logger) θα πρέπει να έχει την δυνατότητα να γίνεται τόσο τοπικά με σύνδεση φορητού Η/Υ (σε θύρα Ethernet ή RS485 ή RS232 ή USB του data logger) όσο και απομακρυσμένα από το τοπικό σύστημα εποπτείας και ελέγχου μέσω της σύνδεσης που θα υπάρχει μεταξύ των συστημάτων. Όλες οι επί μέρους συσκευές και μονάδες που συμμετέχουν στα συστήματα συλλογής, επεξεργασίας, αποθήκευσης δεδομένων και τηλεπικοινωνιακής σύνδεσης θα πρέπει να τροφοδοτούνται μέσω τροφοδοτικών αδιάλειπτης παροχής τάσης που θα εξασφαλίζουν την αδιάλειπτη και συνεχή λειτουργία τους ακόμα και μετά την διακοπή της εξωτερικής τροφοδοσίας. Σύστημα Παρακολούθησης

37 Το λογισμικό των συστημάτων εποπτείας και ελέγχου πρέπει να είναι κατάλληλο για την επεξεργασία και παρουσίαση των συλλεγόμενων μετρήσεων και πρέπει να ικανοποιεί κατ ελάχιστο τις παρακάτω απαιτήσεις: Γενικά Να λειτουργεί σε περιβάλλον Windows και να είναι ιδιαίτερα φιλικό προς τον χρήστη. Να παρέχει την Δυνατότητα παραγωγής κατάλληλων αναφορών (report), και αποστολής τους σε κατάλληλη μορφή αρχείου (.pdf,.xls,.html, κλπ.) σε προγραμματιζόμενα χρονικά διαστήματα, καθώς επίσης και η αποστολή μηνυμάτων συμβάντων (π.χ. βλαβών, δυσλειτουργιών, ενεργοποίηση του συστήματος πυρανίχνευσης, κ.τ.λ.). Να παρουσιάζει ημερήσιες, μηνιαίες και ετήσιες τιμές μίας παραμέτρου. Να υπολογίζει Μέσους όρους, Αθροίσματα, Μέγιστες και ελάχιστες τιμές και την ώρα εμφάνισής τους, Τυπική απόκλιση της κατανομής των τιμών, για διαστήματα ημέρας, μήνα και έτους και για επιλεγόμενο χρονικό διάστημα. Να δημιουργεί γραφήματα για όλες τις μετρούμενες παραμέτρους. Να υπάρχει η δυνατότητα πολλαπλών γραφικών στο ίδιο γράφημα. Να υπάρχει η δυνατότητα καθορισμού από τον χρήστη της αρχικής μέρας από τη οποία θα αρχίζουν όλοι οι υπολογισμοί (μέσοι όροι, μέγιστα, ελάχιστα κ.τ.λ.). Να υπάρχει η δυνατότητα αποθήκευσης σε αρχεία των παρουσιαζόμενων πινάκων και των γραφημάτων για την εισαγωγή σε άλλα στατιστικά πακέτα. Να υπάρχουν επίπεδα ασφάλειας μέσω κωδικών πρόσβασης. Να υπάρχει η δυνατότητα δημιουργίας αρχείων BACK-UP και αποκατάστασης (RESTORE) με απλό χειρισμό. Να επιτρέπει την εμφάνιση πολλών παραθύρων ταυτόχρονα. Να επιτρέπει επιλογή των στοιχείων που επιθυμεί ο χρήστης να εκτυπωθούν. Να μπορούν να εξαχθούν ενεργειακά δεδομένα ώστε να χρησιμοποιηθούν σε πίνακα οθόνη προβολής όπου θα εμφανίζεται η ενεργειακή παραγωγή από τα Φ/Β και το ενεργειακό αποτύπωμα (carbon footprint). Στο αντικείμενο του έργου περιλαμβάνονται όλες οι απαιτούμενες εργασίες για τη σύνδεση του φ/β σταθμού με το Δίκτυο και τη θέση σε λειτουργία όπως ενδεικτικά και όχι περιοριστικά: καλωδιώσεις μέχρι το μετρητή, συμμόρφωση με τις υποδείξεις του Διαχειριστή του Δικτύου, παρουσία κατάλληλου προσωπικού κατά τη σύνδεση Υδροστρόβιλος Για την αξιοποίηση της πίεσης του νερού στην είσοδο της μονάδα αφαλάτωσης (πριν τον δεξαμενισμό του υφάλμυρου νερού) αλλά και για την ελαχιστοποίηση του ενεργειακού αποτυπώματος της μονάδας, θα εγκατασταθεί ένας υδροστρόβιλος. Ειδικότερα θα εγκατασταθεί ένα υδροστρόβιλος ισχύος τουλάχιστον 5kW τύπου Pelton οριζόντιος με τα ακόλουθα χαρακτηριστικά - Ισχύς Εξόδου > 5kW - N turbine speed = 600rpm - N turbine runaway speed = 1100rpm

38 - Δυνατότητα ρύθμισης 0-100% της ροής. - Ο στρόβιλος θα είναι κατασκευασμένος από stainless steel EN Βαθμός Απόδοσης στην ονομαστική παροχή >85%. - Γεννήτρια Ευρωπαϊκής Κατασκευής, ασύγχρονη B3, κλάσης μόνωσης F - Βαλβίδα Εισόδου DN150, υδραυλικής λειτουργίας - Υδραυλικό σύστημα για την λειτουργία της βαλβίδας εισόδου - Γεννήτρια τριφασική 230/400V O Υδροστρόβιλος θα εγκατασταθεί εντός κατάλληλου οικίσκου ο οποίος θα περιλαμβάνει και τον απαιτούμενο ηλεκτρολογικό εξοπλισμό. Το σύστημα του υδροστροβίλου θα λειτουργεί ως αυτόνομο σύστημα για την τροφοδότηση συγκεκριμένων φορτίων βάσει της ενεργειακής μελέτης που υα υποβληθεί. Σημειώνεται ότι το σύστημα του υδροστροβίλου δεν θα διασυνδεθεί με το δίκτυο του ΔΕΔΔΗΕ. Για το αυτόνομο σύστημα περιλαμβάνονται και οι απαιτούμενοι συσσωρευτές, για την αξιόπιστη λειτουργία το συστήματος Σύνδεση με Δίκτυα Η μονάδα αφαλάτωσης θα συνδεθεί με το Δίκτυο Ηλεκτρικής Ενέργειας και με το Δίκτυο Αποχέτευσης. Ο Συντάξας Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Θεωρήθηκε Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυριδούλα Σκαλτσάρη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ Αριθμ. μελ.6/2017 ΕΡΓΟ: «Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης

39 Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο.» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΠΡΟΜΗΘΕΙΑΣ ΕΙΔΟΣ ΠΡΟΜΗΘΕΙΑΣ Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο. Τιμή Μονάδος ( ) Ποσότητα Κόστος ( ) ΣΥΝΟΛΟ ΦΠΑ 24% ΣΥΜΒΑΤΙΚΟ ΠΟΣΟ Ο Συντάξας Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Θεωρήθηκε Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυριδούλα Σκαλτσάρη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ Αριθμ. μελ. 6/2016 ΕΡΓΟ: «Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο.»

40 ΤΙΜΟΛΟΓΙΟ ΠΡΟΜΗΘΕΙΑΣ ΙΟΥΝΙΟΣ 2016

41 ΤΙΜΟΛΟΓΙΟ ΠΡΟΜΗΘΕΙΑΣ ΠΕΡΙΕΧΟΜΕΝΑ ΤΙΜΟΛΟΓΙΟ ΠΡΟΜΗΘΕΙΑΣ xl Α. ΓΕΝΙΚΟΙ ΟΡΟΙ 2 Β. ΤΙΜΕΣ ΑΡΘΡΩΝ ΠΡΟΜΗΘΕΙΑΣ 4 ΑΡΘΡΟ 1. Δεξαμενή Υφάλμυρου Νερού 4 ΑΡΘΡΟ 2. Αντλίες τροφοδοσίας φίλτρων 4 ΑΡΘΡΟ 3. Σύστημα φίτλρανσης σε πολυστρωματικά φίλτρα 4 ΑΡΘΡΟ 4. Σύστημα φίλτρανσης σε φίλτρα φυσιγγίων 5 ΑΡΘΡΟ 5. Σύστημα δοσομέτρησης αντικαθαλατωτικού 5 ΑΡΘΡΟ 6. Προκατασκευασμένο Σύστημα μεμβρανών αντίστροφης όσμωσης δυναμικότητας m 3 /day 6 ΑΡΘΡΟ 7. Σύστημα χημικού καθαρισμού 6 ΑΡΘΡΟ 8. Μετακατεργασία σύστημα ρύθμισης ph 7 ΑΡΘΡΟ 9. Αποθήκευση αφαλατωμένου και σύστημα επανάμιξης για διόρθωση σκληρότητας 7 ΑΡΘΡΟ 10. Όργανα μέτρησης και λειτουργίας 8 ΑΡΘΡΟ 11. Ηλεκτρικοί πίνακες χαμηλής τάσης 8 ΑΡΘΡΟ 12. Αυτοματισμός 9 ΑΡΘΡΟ 13. Σύστημα τηλεμετάδοσης δεδομένων 9 ΑΡΘΡΟ 14. Δεξαμενή Πόσιμου Νερού 9 ΑΡΘΡΟ 15. Δίκτυο απόρριψης άλμης 10 ΑΡΘΡΟ 16. Υδροστρόβιλος 10 ΑΡΘΡΟ 17. Σύστημα Φωτοβολταϊκών 10 ΑΡΘΡΟ 18. Δοκιμαστική Λειτουργία για ένα (1) χρόνο 11

42 Α. ΓΕΝΙΚΟΙ ΟΡΟΙ 1. Τα περιεχόμενα του παρόντος Τεύχους αναφέρονται στις κατ' αποκοπή τιμές των επιμέρους Άρθρων της Προμήθειας. Κάθε Άρθρο περιλαμβάνει όλες τις απαραίτητες επιμέρους εργασίες προκειμένου να εγκατασταθεί και να τεθεί σε λειτουργία ο προμηθευόμενος εξοπλισμός. 2. Η περιγραφή των περιλαμβανομένων σε κάθε Άρθρο έργων στη παρούσα ανάλυση και στο Τεύχος της Τεχνικής Περιγραφής είναι συνοπτική και όχι εξαντλητική. Ρητά καθορίζεται ότι στις αντίστοιχες δαπάνες της οικονομικής προσφοράς περιλαμβάνονται όλες οι απαιτούμενες εργασίες και εξοπλισμός για την ποιοτική, άρτια και ολοκληρωμένη κατασκευή και την αποδοτική λειτουργία των έργων, έστω και εάν αυτά δεν μνημονεύονται ρητά στα Τεύχη Δημοπράτησης. 3. Τα άρθρα του Τιμολογίου συμπληρώνονται από απόψεως περιγραφής των προς εκτέλεση εργασιών, ποιότητος υλικών και κατασκευών, δοκιμασιών ελέγχου και παραλαβής, επιμέτρησης και πληρωμής κτλ., από τα αντίστοιχα άρθρα των Τεχνικών Προδιαγραφών, την Τεχνική Περιγραφή και τις Ειδικές Προδιαγραφές. Κάθε Άρθρο του Τιμολογίου με την αντίστοιχη Τεχνική Προδιαγραφή, την Τεχνική Περιγραφή και την Ειδική Προδιαγραφή νοείται ότι αποτελεί ένα ενιαίο σύνολο συμπληρωματικό ή διευκρινιστικό το ένα του άλλου. Άλλωστε το Τιμολόγιο έχει εφαρμογή σε συνδυασμό και με τα λοιπά συμβατικά τεύχη (Διακήρυξη, Συγγραφή Υποχρεώσεων, κτλ.) και τα σχέδια της μελέτης 4. Στο τέλος της περιγραφής κάθε Άρθρου του τιμολογίου νοείται ότι έχει προστεθεί η φράση «και κατά τα λοιπά σύμφωνα με την Συγγραφή Υποχρεώσεων, την Τεχνική Περιγραφή και Τεχνικές Προδιαγραφές και τα λοιπά συμβατικά τεύχη της Προμήθειας» 5. Στις κατ αποκοπή τιμές του παρόντος Τιμολογίου, περιλαμβάνονται: 5.1 Όλες οι απαιτούμενες δαπάνες για την πλήρη και έντεχνη εκτέλεση των εργασιών του Φυσικού Μέρους, που αναφέρεται στην επικεφαλίδα, σύμφωνα με τους όρους του παρόντος, των τευχών και σχεδίων της μελέτης και των υπολοίπων τευχών δημοπράτησης της Προμήθειας του εξοπλισμού. 5.2 Τις δαπάνες για την προμήθεια υλικών και εξοπλισμού, για την πλήρη κατασκευή, για την εγκατάσταση και διασύνδεση όλου του εξοπλισμού και τέλος για την εκτέλεση όλων των απαιτούμενων δοκιμών, την θέση σε αποδοτική λειτουργία και τις δοκιμές ολοκλήρωσης, σύμφωνα με τα καθοριζόμενα στα Τεύχη Δημοπράτησης. 5.3 «Κάθε δαπάνη γενικά, έστω και αν δεν κατονομάζεται ρητά αλλά είναι απαραίτητη για την πλήρη και έντεχνη εκτέλεση της μονάδας κάθε εργασίας. 6. Σύμφωνα με τα παραπάνω, ενδεικτικά και όχι περιοριστικά, μνημονεύονται (για απλή διευκρίνιση του όρου «κάθε δαπάνη») οι παρακάτω δαπάνες που περιλαμβάνονται στο περιεχόμενο των τιμών του παρόντος Τιμολογίου: 6.1 Δαπάνες για κάθε είδους φόρους, δασμούς, ασφάλιστρα μεταφοράς, τέλη, εισφορές, κρατήσεις υπέρ του Δημοσίου ή τρίτων, που ισχύουν κατά την ημέρα της δημοπρασίας για προμήθειες Δημοσίων Επενδύσεων. 6.2 Οι δαπάνες προμήθειας και μεταφοράς στους τόπους ενσωμάτωσης ή και αποθήκευσης φύλαξης, επεξεργασίας και προσέγγισης όλων ανεξάρτητα των υλικών, κυρίων και βοηθητικών, ενσωματουμένων και μη, που είναι αναγκαία για την έντεχνη εκτέλεση των εργασιών με όλες τις απαιτούμενες φορτοεκφορτώσεις, χαμένους χρόνους μεταφορικών μέσων και τις κάθε είδους μετακινήσεις μέχρι και την πλήρη ενσωμάτωση (ή/και χρήση τους) ή/και μεταφοράς, σύμφωνα με τα παραπάνω, των περισσευμάτων ή/και ακατάλληλων προϊόντων, ορυγμάτων και άχρηστων υλικών στους κατάλληλους χώρους απόρριψης, λαμβανομένων υπόψη των οποιωνδήποτε περιβαλλοντικών περιορισμών που θα ισχύουν, καθώς και της μελέτης του έργου. 6.3 Δαπάνες προμήθειας, δοκιμών στο εργοστάσιο, μεταφοράς, αποθήκευσης, συναρμολόγησης, ενσωμάτωσης στα έργα, στερέωσης, βαφής (αν απαιτείται) και δοκιμών επί τόπου των έργων όλου του εξοπλισμού των μονάδων. Στον εξοπλισμό αυτό περιλαμβάνονται και όλες οι απαραίτητες εφεδρικές μονάδες για την ομαλή και απρόσκοπτη, σε περίπτωση συνηθισμένης βλάβης, λειτουργία της εγκατάστασης. 6.4 Οι δαπάνες πλήρους κατασκευής εγκατάστασης προκατασκευασμένων στοιχείων, που κατασκευάζονται στο εργοτάξιο ή αλλού, περιλαμβανομένων και των δαπανών

43 εξασφάλισης του αναγκαίου χώρου, κατασκευής κτιριακών και λοιπών έργων εξοπλισμού, υλικών, μηχανημάτων, εργασίας, βοηθητικών έργων, λειτουργίας των εγκαταστάσεων κτλ., περιλαμβανομένων και των δαπανών φορτοεκφορτώσεων και μεταφορών των προκατασκευασμένων στοιχείων μέχρι τη θέση της τελικής ενσωμάτωσής τους στο έργο, των δαπανών απομάκρυνσης των εγκαταστάσεων μετά το πέρας των εργασιών και αποκατάστασης του χώρου σε βαθμό αποδεκτό από την Υπηρεσία. 6.5 Οι δαπάνες για κάθε είδους ασφαλίσεις (εργασιακή, μεταφορών, μηχανημάτων, προσωπικού εγκαταστάσεων κτλ.) καθώς και όλες οι άλλες ασφαλίσεις που αναφέρονται ιδιαίτερα στα Συμβατικά Τεύχη. 6.6 Οι δαπάνες του ποιοτικού ελέγχου και των δοκιμών όπως προσδιορίζεται σε άλλα τεύχη δημοπράτησης. Επισημαίνεται ότι στις δαπάνες του ποιοτικού ελέγχου, χωρίς ιδιαίτερη αμοιβή του Αναδόχου, περιλαμβάνονται και τα κάθε είδους «δοκιμαστικά τμήματα» (μετρήσεις, δοκιμές, αξία υλικών, χρήση μηχανημάτων, απόδοση εργασίας, κτλ.) 6.7 Οι κάθε είδους δαπάνες μελετών, τοπογραφήσεων, πασσαλώσεων, αναπασσαλώσεων εγκατάστασης χωροσταθμικών ασφαλειών (REPERS) που απαιτούνται για την έντεχνη εκτέλεση των εργασιών και δεν αμείβονται ιδιαίτερα, σύμφωνα με τους Γενικούς Όρους του παρόντος Τιμολογίου και τα λοιπά τεύχη δημοπράτησης, η σύνταξη κατασκευαστικών σχεδίων και συναρμογής με τις συνθήκες κατασκευής για την ακριβή εκτέλεση του έργου, οι δαπάνες ανίχνευσης, εντοπισμού καθώς και οι σχετικές μελέτες αντιμετώπισης των εμποδίων που θα συναντηθούν στο χώρο εκτέλεσης του έργου, όπως αρχαιολογικά ευρήματα, θεμέλια, υδάτινοι ορίζοντες, υφιστάμενα δίκτυα, σύμφωνα με όσα αναφέρονται γενικότερα στα τεύχη δημοπράτησης του έργου. 6.8 Η τοποθέτηση ενημερωτικών πινακίδων με τα βασικά στοιχεία της Προμήθειας, σύμφωνα με τις υποδείξεις της Υπηρεσίας, καθώς και η εκτύπωση πληροφοριακού υλικού, για το κοινό, με ενημερωτικά στοιχεία ως προς την προμήθεια. 6.9 Οι δαπάνες για δικαιώματα χρησιμοποίησης κατοχυρωμένων μεθόδων, ευρεσιτεχνιών εφευρέσεων κτλ. με οποιονδήποτε τρόπο, για την έντεχνη εκτέλεση των εργασιών Οι δαπάνες για την πρόληψη αλλά και την αποκατάσταση ζημιών σε έργα και εγκαταστάσεις που οφείλονται σε υπαιτιότητα του Αναδόχου Οι δαπάνες των μέτρων για την προστασία του περιβάλλοντος, σύμφωνα με τις οικείες αποφάσεις έγκρισης περιβαλλοντικών όρων και τις κείμενες διατάξεις Οι δαπάνες διάνοιξης τομών ή οπών στα τοιχώματα υφιστάμενων οικοδομικών έργων, φρεατίων αγωγών ή τεχνικών έργων, για την σύνδεση αγωγών που συμβάλλουν σ αυτά, εκτός αν περιγράφεται διαφορετικά στα άρθρα του Τιμολογίου Οι δαπάνες για την λειτουργία και συντήρηση της Μονάδας κατά το χρόνο που προβλέπεται Οι δαπάνες για την εκπαίδευση του προσωπικού της Υπηρεσίας Οι δαπάνες για τον τελικό καθαρισμό του χώρου πριν την τελική παράδοση της Μονάδας προς χρήση Οι δαπάνες για την λήψη έκτακτων μέτρων προστασίας των γειτονικών εγκαταστάσεων και των λειτουργουσών εγκαταστάσεων. Σημειώνεται ότι δεν περιλαμβάνεται και αποτελεί δαπάνη του Κυρίου της προμήθειας (Δ.Ε.Υ.Α.Κ.) η δαπάνη σύνδεσης με το δίκτυο ηλεκτροδότησης της ΔΕΗ που διέρχεται από την περιοχή. Στις δαπάνες που περιλαμβάνονται στην παρούσα προμήθεια περιλαμβάνονται μόνο οι συνδέσεις μεταξύ των επιμέρους μονάδων μέχρι και τον κεντρικό πίνακα καθώς και τον υποσταθμό της εγακτάστασης.

44 Β. ΤΙΜΕΣ ΑΡΘΡΩΝ ΠΡΟΜΗΘΕΙΑΣ Δεξαμενή Υφάλμυρου Νερού Το άρθρο αυτό περιλαμβάνει την προμήθεια, μεταφορά και εγκατάσταση προκατασκευασμένης δεξαμενής υφάλμυρου νερού χωρητικότητας 200m3. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση της δεξαμενής. Η υδραυλική σύνδεσή με τον αγωγό εισόδου και την αφαλάτωση. ( ): ,00 Δεξαμενή Υφάλμυρου Νερού (ολογράφως): ΔΕΚΑΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Αντλίες τροφοδοσίας φίλτρων Το άρθρο αυτό περιλαμβάνει την προμήθεια, μεταφορά και εγκατάσταση καθώς και τη θέση σε αποδοτική λειτουργία των αντλιών τροφοδοσίας με ακατέργαστο νερό από το ποδόχι στα πολυστρωματικά φίλτρα. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των αντλιών ακατέργαστου νερού. Η υδραυλική σύνδεσή τους μέχρι και την είσοδο των πολυστρωματικών φίλτρων Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. ( ): 5.000,00 Αντλίες τροφοδοσίας φίλτρων (ολογράφως): ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Σύστημα φίτλρανσης σε πολυστρωματικά φίλτρα Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία των πολυστρωματικών φίλτρων άμμου κατακράτησης αιωρούμενων σωματιδίων. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση φίλτρων στο προβλεπόμενο χώρο. Η υδραυλική σύνδεσή τους μέχρι και το επόμενο στάδιο φίλτρανσης (φίλτρα φυσιγγίων) Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Σύστημα φίλτρανσης σε ( ): ,00

45 πολυστρωματικά φίλτρα άμμου (ολογράφως): ΕΙΚΟΣΙ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Σύστημα φίλτρανσης σε φίλτρα φυσιγγίων Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία των φίλτρων φυσιγγίων. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση φίλτρων στο προβλεπόμενο χώρο. Η υδραυλική σύνδεσή τους μέχρι και το επόμενο στάδιο φίλτρανσης (φίλτρα φυσιγγίων) Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Σύστημα φίλτρανσης σε φίλτρα φυσιγγίων ( ): ,00 (ολογράφως): ΔΕΚΑΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Σύστημα δοσομέτρησης αντικαθαλατωτικού Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου του συστήματος δοσομέτρησης αντικαθαλατωτικού. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των δοσομετρικών αντλιών στον προβλεπόμενο χώρο (κοντέινερ ή προκατασκευασμένος οικίσκος). Η προμήθεια και εγκατάσταση των δοχείων αποθήκευσης των ειδικών χημικών διαλυμάτων Η υδραυλική σύνδεση των αντλιών μέχρι και το σημείο έκχυσης του αντικαθαλατωτικού Η προμήθεια και εγκατάσταση των οργάνων ελέγχου και ρύθμισης της δοσομετρούμενης ποσότητας Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Σύστημα δοσομέτρησης αντικαθαλατωτικού ( ): 5.000,00 (ολογράφως): ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ

46 Προκατασκευασμένο Σύστημα μεμβρανών αντίστροφης όσμωσης δυναμικότητας m 3 /day Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου του συστήματος αντίστροφης όσμωσης. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των αντλιών υψηλής πίεσης στον προβλεπόμενο χώρο (κοντέινερ). Η προμήθεια και εγκατάσταση των μεμβρανοδοχείων και η διασύνδεσή τους Η υδραυλική σύνδεση των επιμέρους γραμμών (skids containers) μεταξύ τους Η προμήθεια και εγκατάσταση των οργάνων ελέγχου και ρύθμισης της λειτουργίας των συστημάτων Η προμήθεια και εγκατάσταση του αγωγού της άλμης από την έξοδο του συστήματος αντίστροφης όσμωσης (δίκτυο άλμης) έως και την παρακείμενη αποστραγγιστική τάφρο Η εγκατάσταση των προβλεπόμενων containers ή προκατασκευασμένου μεταλλικού οικίσκου (με το σύνολο των παραπάνω υποσυστημάτων) επιτόπου της εγκατάστασης Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Προκατασκευασμένο Τιμή Ανα Τεμάχια Συνολο ( ): ,00 Σύστημα μεμβρανών τεμάχιο: 2 αντίστροφης όσμωσης (ολογράφως ΕΚΑΤΟΝ ΕΞΗΝΤΑ ΧΙΛΙΑΔΕΣ δυναμικότητας ): ΕΥΡΩ m 3 /day Σύστημα χημικού καθαρισμού Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου του συστήματος χημικού καθαρισμού. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των δοσομετρικών αντλιών στον προβλεπόμενο χώρο (κοντέινερ ή προκατασκευασμένος οικίσκος). Η προμήθεια και εγκατάσταση των δοχείων αποθήκευσης των ειδικών χημικών διαλυμάτων καθαρισμού Η υδραυλική σύνδεση των αντλιών με τα συστήματα μεμβρανών αντίστροφης όσμωσης Η προμήθεια και εγκατάσταση των οργάνων ελέγχου και ρύθμισης της δοσομετρούμενης ποσότητας Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Σύστημα χημικού καθαρισμού ( ): ,00

47 (ολογράφως): ΔΕΚΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Μετακατεργασία σύστημα ρύθμισης ph Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου του συστήματος ρύθμισης ph. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των δοσομετρικών αντλιών στον προβλεπόμενο χώρο (κοντέινερ ή προκατασκευασμένος οικίσκος). Η προμήθεια και εγκατάσταση των δοχείων αποθήκευσης των ειδικών χημικών διαλυμάτων καθαρισμού Η υδραυλική σύνδεση των αντλιών με τη δεξαμενή αφαλατωμένου Η προμήθεια και εγκατάσταση των οργάνων ελέγχου και ρύθμισης της δοσομετρούμενης ποσότητας Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Μετακατεργασία - Σύστημα ρύθμισης ph ( ): ,00 (ολογράφως): ΔΕΚΑΝΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Αποθήκευση αφαλατωμένου και σύστημα επανάμιξης για διόρθωση σκληρότητας Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου του συστήματος αποθήκευσης αφαλατωμένου ύδατος και επανάμιξης για διόρθωση σκληρότητας. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση προκατασκευασμένης δεξαμενής αφαλατωμένου νερού Η υδραυλική σύνδεση της δεξαμενής με την εκροή του συστήματος αντίστροφης όσμωσης. Η υδραυλική σύνδεση της δεξαμενής με την παράκαμψη της μονάδας αντίστροφης όσμωσης. Η μετεγκατάσταση των υφιστάμενων αντλιών μεταφοράς νερού από το ποδόχι στην δεξαμενή αφαλατωμένου προκειμένου να συνεχιστεί η απρόσκοπτη μεταφορά του αφαλατωμένου πλέον νερού στο δίκτυο ύδρευσης Η προμήθεια και εγκατάσταση των οργάνων ελέγχου και ρύθμισης λειτουργίας των αντλιών αυτών προκειμένου να γίνεται η κατάλληλη ανάμιξη με ακατέργαστο νερό στις δεξαμενές κατάντη του δικτύου ύδρευσης Η ηλεκτρική διασύνδεση στον τοπικό πίνακα και τον αυτοματισμό λειτουργίας. Αποθήκευση αφαλατωμένου και ( ): ,00

48 σύστημα επανάμιξης για διόρθωση σκληρότητας (ολογράφως): ΔΕΚΑ ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Όργανα μέτρησης και λειτουργίας Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συνόλου των οργάνων μέτρησης και λειτουργίας. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση όλων των απαραίτητων οργάνων προστασίας αλλά και ρύθμισης λειτουργίας της μονάδας αφαλάτωσης όπως: o o o o o o Μανόμετρα Μετρητές αγωγιμότητας Μετρητές ph Θερμόμετρα Παροχόμετρα Πιεζοστάτες Η ηλεκτρολογική σύνδεσή τους στον τοπικό πίνακα αλλά και με το σύστημα αυτοματισμών λειτουργίας Όργανα μέτρησης και λειτουργίας ( ): ,00 (ολογράφως): ΔΕΚΑ ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Ηλεκτρικοί πίνακες χαμηλής τάσης Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία των ηλεκτρικών πινάκων χαμηλής τάσης. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των τοπικών πινάκων έκαστου υποσυστήματος της μονάδας Η προμήθεια και εγκατάσταση του γενικού πίνακα χαμηλής τάσης (Γ.Π.Χ.Τ.) Η διασύνδεση των παραπάνω υποπινάκων με τον ΓΠΧΤ Ηλεκτρικός πίνακας χαμηλής τάσης ( ): ,00 (ολογράφως): ΔΕΚΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ

49 Αυτοματισμός Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συστήματος αυτοματισμού της εγκατάστασης. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των προγραμματιζόμενων λογικών ελεγκτών (PLC) Η προμήθεια και εγκατάσταση ηλεκτρονικού υπολογιστή Η προμήθεια και εγκατάσταση συστήματος SCADA στον προμηθευόμενο υπολογιστή ( ): ,00 Αυτοματισμός (ολογράφως): ΔΕΚΑ ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Σύστημα τηλεμετάδοσης δεδομένων Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του συστήματος τηλεμετάδοσης δεδομένων. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση εξοπλισμού για την ασύρματη μετάδοση δεδομένων προς τον κεντρικό σταθμό ελέγχου Σύστημα Τηλεμετάδοσης δεδομένων ( ): ,00 (ολογράφως): ΔΕΚΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Δεξαμενή Πόσιμου Νερού Το άρθρο αυτό περιλαμβάνει την προμήθεια, μεταφορά και εγκατάσταση προκατασκευασμένης δεξαμενής υφάλμυρου νερού χωρητικότητας1.000m3. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση της δεξαμενής. Η υδραυλική σύνδεσή με την έξοδο της μονάδας αφαλάτωσης και το υφιστάμενο αντλιοστάσιο. ( ): ,00 Δεξαμενή Υφάλμυρου Νερού (ολογράφως): ΣΑΡΑΝΤΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ

50 Δίκτυο απόρριψης άλμης Το άρθρο αυτό περιλαμβάνει την προμήθεια, μεταφορά και εγκατάσταση προκατασκευασμένης δεξαμενής υφάλμυρου νερού χωρητικότητας1.000m3. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση της δεξαμενής απόρριψης άλμης Το αντλιοστάσιο απόρριψης της άλμης. Το δίκτυο απόρριψης της άλμης μέχρι το φρεάτιο εξόδου του Βιολογικού Καθαρισμού. ( ): ,00 Δίκτυο απόρριψης άλμης (ολογράφως): ΕΞΗΝΤΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Υδροστρόβιλος Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία του μετασχηματιστή. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση του μετασχηματιστή μετατροπής τάσης Η ηλεκτρική σύνδεσή του με τον Γενικό Πίνακα Χαμηλής Τάσης ( ): ,00 Υδροστρόβιλος (ολογράφως): ΕΞΗΝΤΑ ΠΕΝΤΕ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Σύστημα Φωτοβολταϊκών Το άρθρο αυτό περιλαμβάνει όλες τις απαραίτητες εργασίες μέχρι και τη θέση σε αποδοτική λειτουργία των φωτοβολταϊκών συστημάτων. Ενδεικτικά και όχι περιοριστικά περιλαμβάνονται: Η προμήθεια και εγκατάσταση των φωτοβολταϊκών πλαισίων Η προμήθεια και εγκατάσταση των μετατροπέων ισχύος, Η προμήθεια και εγκατάσταση των συστημάτων στήριξης Η προμήθεια και εγκατάσταση των απαραίτητων καλωδίων Η προμήθεια και εγκατάσταση των συστημάτων παρακολούθησης, εποπτείας, ελέγχου και συλλογής δεδομένων ( ): ,00 Σύστημα Φωτοβολταϊκών (ολογράφως): ΠΕΝΗΝΤΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ

51 Δοκιμαστική Λειτουργία για ένα (1) χρόνο Το άρθρο αυτό περιλαμβάνει την δοκιμαστική λειτουργία του συνόλου των προμηθευόμενων ειδών για διάστημα δώδεκα (12) μηνών μαζί με την εκπαίδευση του προσωπικού, μετά τη βεβαιωμένη παραλαβή της προμήθειας, η οποία θα γίνει μετά τις προβλεπόμενες δοκιμές, με ταυτόχρονη τήρηση προγραμμάτων ελέγχου αποδόσεων, μετρήσεων και συντηρήσεων, σύμφωνα με τα αναφερόμενα στα Τεύχη Δημοπράτησης. Στην τιμή περιλαμβάνονται οι δαπάνες στελέχωσης του έργου με επαρκές και κατάλληλο επιστημονικό ή άλλο προσωπικό για καθημερινή εργασία, οι δαπάνες υλικών και ανταλλακτικών, οι δαπάνες για τη μετάκληση ειδικευμένων επιστημόνων και, εν γένει τεχνικών, και γενικά κάθε δαπάνη για την επίτευξη ομαλής λειτουργίας των εγκαταστάσεων. Επίσης, περιλαμβάνονται οι δαπάνες προμήθειας χημικών (π.χ. για τον καθαρισμό των μεμβρανών) και νερού. Στο τίμημα δεν περιλαμβάνονται οι δαπάνες για την κατανάλωση ενέργειας και οι δαπάνες αποκομιδής των παραπροϊόντων της προεπεξεργασίας, καθώς και η φύλαξη των εγκαταστάσεων, δαπάνες οι οποίες θα βαρύνουν τον εργοδότη. Δοκιμαστική λειτουργία για ένα (1) χρόνο ( ): ,00 (ολογράφως): ΔΕΚΑ ΧΙΛΙΑΔΕΣ ΕΥΡΩ Ο Συντάξας Θεωρήθηκε Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυριδούλα Σκαλτσάρη

52 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ Αρ. Μελέτης 6/2016 ΕΡΓΟ: «Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο.» ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1 - Αντικείμενο της Προμήθειας Η παρούσα Ειδική Συγγραφή Υποχρεώσεων (Ε.Σ.Υ.), αφορά στην προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών Μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.) για τη νήσο Σκύρο, καθώς και όλες τις απαιτούμενες υποδομές, σύμφωνα με τις τεχνικές προδιαγραφές της παρούσας μελέτης. Η κάθε μονάδα, θα λειτουργεί με τη μέθοδο της Αντίστροφης Όσμωσης (R.Ο.), θα είναι προκατασκευασμένη και έτοιμη προς λειτουργία, εργονομικά τοποθετημένη εντός μεταλλικών εμπορευματοκιβωτίων (containers). ΑΡΘΡΟ 2 - Οικονομικό Αντικείμενο Το συνολικό οικονομικό αντικείμενο της σύμβασης προσδιορίζεται στο ποσό των Εξακοσίων Ενενήντα Πέντε Χιλιάδων Ευρώ ( ,00 ) ευρώ πλέον του αναλογούντος Φ.Π.Α.. ΆΡΘΡΟ 3 ο - Εγκατάσταση και Παραλαβή του προς Προμήθεια Συστήματος 1. Για την παρακολούθηση και την παραλαβή της σύμβασης συγκροτείται τριμελής Επιτροπή παρακολούθησης και παραλαβής του συμβατικού αντικειμένου (ΕΠΠΣΑ) με απόφαση του αρμοδίου αποφασιστικού οργάνου του Δήμου Σκύρου. Το

53 όργανο αυτό εισηγείται για όλα τα θέματα παραλαβής του φυσικού αντικειμένου της σύμβασης, προβαίνοντας, σε μακροσκοπικούς, λειτουργικούς ή και επιχειρησιακούς ελέγχους του προς παραλαβή αντικειμένου της σύμβασης, εφόσον προβλέπεται από τη σύμβαση ή κρίνεται αναγκαίο, συντάσσει τα σχετικά πρωτόκολλα, παρακολουθεί και ελέγχει την προσήκουσα εκτέλεση όλων των όρων της σύμβασης και την εκπλήρωση των υποχρεώσεων του αναδόχου και εισηγείται τη λήψη των επιβεβλημένων μέτρων λόγω μη τήρησης των ως άνω όρων. 2. Εντός προθεσμίας δεκαπέντε (10) ημερών από την υπογραφή της σύμβασης, ο ανάδοχος της προμήθειας πρέπει να υποβάλλει στην ΕΠΠΣΑ χρονοδιάγραμμα εγκατάστασης, θέσης σε λειτουργία και παράδοσης του συστήματος. Παράλληλα, µε το χρονοδιάγραμμα θα υποβάλλει υπόμνημα ενεργειών που έχουν σχέση µε τις ανάγκες για την προετοιμασία και διαμόρφωση χώρων από την ΕΠΠΣΑ, καθώς και κάθε ενέργειας που θα ήθελε να κάνει η ΕΠΠΣΑ προς διάφορες κατευθύνσεις για τη διευκόλυνση της ομαλής εγκατάστασης και λειτουργίας του συστήματος στο σύνολό του. 3. Ο ανάδοχος θα λάβει υποχρεωτικά και παρουσία της επιτροπής δείγματα του παραγόμενου νερού και θα προβεί με δικές του ευθύνες και δαπάνες σε χημικές και μικροβιολογικές αναλύσεις, κατά τις οποίες το παραγόμενο νερό θα πληροί απόλυτα τις ισχύουσες Υγειονομικές Διατάξεις του Υπουργείου Υγείας. Κατόπιν, και εφόσον υποβάλει τα στοιχεία των αναλύσεων στο Δήμο Σκύρου και βεβαιώσει υπεύθυνα για την ποιότητα και καταλληλότητα του παραγόμενου νερού, η Επιτροπή Παραλαβής μπορεί να προχωρήσει στη διαδικασία παραλαβής των υπό προμήθεια υλικών. 4. Ο ανάδοχος θα θέσει σε πλήρη λειτουργία όλες τις εγκαταστάσεις, πραγματοποιώντας πολλαπλές δοκιμές κατά τις οποίες θα ελεγχθούν πλήρως όλα τα υποσυστήματα της μονάδας και ιδιαίτερα οι διατάξεις ελέγχου και προστασίας. Μεταξύ άλλων θα ελεγχθεί και το κόστος λειτουργίας της μονάδας. 5. Η επιθυμητή τιμή για το ποσοστό απόρριψης ύδατος από την μονάδα αφαλάτωσης δεν πρέπει να υπερβαίνει το 15%. Η μέγιστη επιτρεπτή απόκλιση από την επιθυμητή τιμή είναι 20%. Ο Ανάδοχος δεσμεύεται δια της προσφοράς να δηλώσει το μέγιστο ποσοστό απόρριψης ύδατος για την προτεινόμενη τεχνική λύση που προτείνει. Η προσφερόμενη τιμή ποσοστού απόρριψης θα αξιολογείται βάσει των κριτηρίων της παρούσας διακήρυξης. Σε περίπτωση που κατά τη δοκιμαστική λειτουργία παρατηρηθούν υπερβάσεις, επιβάλλονται ποινικές ρήτρες, σύμφωνα με τα προβλεπόμενα στο άρθρο 9 της παρούσης. 6. Σε περίπτωση που το κόστος λειτουργίας της μονάδας ξεπερνά τα 0,20 /m3 επιβάλλονται κυρώσεις, σύμφωνα με τα προβλεπόμενα στο 9 της παρούσης, υπολογιζομένου του κόστους με βάση τις τρέχουσες κατά τη σύνταξη της μελέτης τιμές αγοράς ηλεκτρικής ενέργειας. Σε περίπτωση που μεταβληθούν οι τιμές, θα υπάρξει ανάλογη αυξομείωση του κόστους. 7. Για το σκοπό αυτό, η μονάδα θα τίθεται σκόπιμα εκτός παραμέτρων λειτουργίας, ώστε να διαπιστωθεί η ευαισθησία και αξιοπιστία των αυτοματισμών. Παράλληλα θα ελεγχθούν όλες οι συνδέσεις με τα δίκτυα παροχής ηλεκτρικού ρεύματος, υφάλμυρου και παραγόμενου νερού και απόρριψης άλμης.

54 7. Κατά τη διαδικασία παραλαβής των υλικών διενεργείται ποιοτικός και ποσοτικός έλεγχος και καλείται να παραστεί, εφόσον το επιθυμεί, ο προμηθευτής. Η ο ποιοτικός έλεγχος γίνεται με έναν ή περισσότερους από τους παρακάτω τρόπους: α) Με μακροσκοπική εξέταση. β) Με χημική ή μηχανική εξέταση (εργαστηριακή εξέταση). γ) Με πρακτική δοκιμασία. 8. Κατόπιν του ποιοτικού ελέγχου, συντάσσεται από την επιτροπή παραλαβής πρωτόκολλο παραλαβής ή απόρριψης μετά τη διενέργεια της μακροσκοπικού ελέγχου. Όταν η σύμβαση προβλέπει, εκτός από την μακροσκοπική εξέταση και άλλους ελέγχους, ιδίως χημική εξέταση, μηχανική εξέταση, πρακτική δοκιμασία, συντάσσεται από την επιτροπή παραλαβής, εκτός από το πρωτόκολλο μακροσκοπικού ελέγχου και δειγματοληψίας και πρωτόκολλο οριστικής παραλαβής ή απόρριψης μετά τα αποτελέσματα των ελέγχων τούτων. Εάν, λόγω της φύσης του είδους, όλοι οι προβλεπόμενοι από την σύμβαση έλεγχοι γίνονται από την επιτροπή παραλαβής και δεν μεσολαβούν εργαστηριακοί και λοιποί έλεγχοι για την σύνταξη του ανωτέρου πρωτοκόλλου, τούτο συντάσσεται από την επιτροπή χωρίς να προηγηθεί σύνταξη πρωτοκόλλου μακροσκοπικού ελέγχου και δειγματοληψίας. 9. Μετά την ολοκλήρωση της ως άνω διαδικασίας η Επιτροπή Παραλαβής μπορεί: α) να παραλάβει το υλικό, β) να παραλάβει το υλικό με παρατηρήσεις λόγω αποκλίσεων από τις τεχνικές προδιαγραφές της σύμβασης, γ) να απορρίψει το υλικό. Το κόστος διενέργειας των ανωτέρω ελέγχων επιβαρύνει τον προμηθευτή. 10. Αν η επιτροπή παραλαβής παραλάβει το υλικό με παρατηρήσεις, αναφέρει στο σχετικό πρωτόκολλο τις αποκλίσεις που παρουσιάζει αυτό από τους όρους της σύμβασης και διατυπώνει αιτιολογημένα τη γνώμη της για το ζήτημα αν το υλικό είναι κατάλληλο ή όχι για τη χρήση που προορίζεται. Εφόσον κριθεί από την αρμόδια κατά περίπτωση υπηρεσία του Δήμου Σκύρου που εκτελεί τη σύμβαση, ότι οι παρεκκλίσεις του υλικού δεν επηρεάζουν την καταλληλότητά του και μπορεί να χρησιμοποιηθεί, με αιτιολογημένη απόφαση της Εκτελεστικής Επιτροπής του Δήμου Σκύρου, ύστερα από γνωμοδότηση της Επιτροπής Παραλαβής, μπορεί να εγκριθεί η παραλαβή του υλικού, με ή χωρίς έκπτωση επί της συμβατικής τιμής. Σε αντίθετη περίπτωση, εφόσον κριθεί από την αρμόδια κατά περίπτωση Διεύθυνση του Δήμου Σκύρου που εκτελεί τη σύμβαση, ότι οι παρεκκλίσεις του υλικού επηρεάζουν την καταλληλότητά του και δεν μπορεί να χρησιμοποιηθεί, με αιτιολογημένη απόφαση της Εκτελεστικής Επιτροπής του Δήμου Σκύρου, ύστερα από γνωμοδότηση της Επιτροπής Παραλαβής, το υλικό μπορεί να απορριφθεί. Εάν το υλικό απορρίπτεται από την επιτροπή παραλαβής λόγω παρεκκλίσεων που διαπιστώθηκαν κατά τον μακροσκοπικό έλεγχο, η επιτροπή δεν προβαίνει στη λήψη και αποστολή δειγμάτων και αντιδειγμάτων για άλλους περαιτέρω ελέγχους. 11. Μετά την ολοκλήρωση της δοκιμαστικής λειτουργίας ο ανάδοχος υποβάλει εντός δεκαπέντε (15) ημερών τεχνική έκθεση με τα στοιχεία από τη λειτουργία της Μονάδας. Ακολούθως, συντάσσεται το τελικό πρωτόκολλο παραλαβής. Ως χρόνος έναρξης της προθεσμίας για την τελική παραλαβή νοείται η ημερομηνία υποβολής

55 της τεχνικής έκθεσης. Αν ο ανάδοχος δεν καταθέσει την τεχνική έκθεση, καλείται από το Δήμο εντός επιπλέον δεκαπέντε (15) ημερών να την παραδώσει. Αν δεν το πράξει εντός της τασσόμενης αυτής προθεσμίας καταπίπτουν σε βάρος του οι εγγυήσεις καλής εκτέλεσης και καλής λειτουργίας και δεν του καταβάλλεται η αμοιβή της δοκιμαστικής λειτουργίας. 12. Τα πρωτόκολλα που συντάσσονται από την Επιτροπή παραλαβής κοινοποιούνται υποχρεωτικά και στον ανάδοχο. 13. Αν ο ανάδοχος διαφωνεί με το αποτέλεσμα των εργαστηριακών εξετάσεων που διενεργήθηκαν κατά την παραλαβή από την επιτροπή παραλαβής, μπορεί να ζητήσει εγγράφως εξέταση κατ έφεση των οικείων αντιδειγμάτων. Η κατ έφεση εξέταση γίνεται, ύστερα από έγγραφο της υπηρεσίας, σε εργαστήριο διαφορετικό από εκείνο που διενήργησε την αρχική εξέταση. Στην περίπτωση που δεν υπάρχει άλλο κατάλληλο εργαστήριο από αυτό που διενήργησε τον αρχικό έλεγχο, η κατ έφεση εξέταση γίνεται σε αυτό, αλλά με εξεταστή του Γενικού Χημείου του Κράτους ή άλλου φορέα. Ο προμηθευτής υποχρεούται να καταβάλει τα προβλεπόμενα για την περίπτωση τέλη. Το αίτημα του προμηθευτή για την κατ έφεση εξέταση πρέπει να υποβάλλεται μέσα σε ανατρεπτική προθεσμία είκοσι (20) ημερών από την γνωστοποίηση σε αυτόν των αποτελεσμάτων της αρχικής εξέτασης, κατ έφεση εξέταση μπορεί να γίνει και αυτεπάγγελτα με απόφαση του αρμόδιου αποφαινομένου οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, μέσα σε είκοσι (20) ημέρες από την λήψη του πρωτοκόλλου της επιτροπής παραλαβής. Κατά την κατ έφεση εξέταση παρίσταται εκπρόσωπος του φορέα, υποχρεωτικά δε καλείται να παραστεί, εφόσον το επιθυμεί ο προμηθευτής. Εάν κατά τη διενέργεια της κατ έφεση εξέτασης υπάρχει διαφωνία από τον εκπρόσωπο του φορέα ή τον προμηθευτή σε τεχνικό θέμα (όπως εφαρμοζόμενη μέθοδος εξέτασης χρήση οργάνων), αυτή διατυπώνεται με σαφήνεια σε σχετικό πρωτόκολλο, η δε υπόθεση παραπέμπεται στο Ανώτατο Χημικό Συμβούλιο για γνωμάτευση. Το αποτέλεσμα της κατ έφεση εξέτασης είναι υποχρεωτικό και τελεσίδικο και για τα δύο μέρη. 13. Τα υπό προμήθεια υλικά μπορούν να τεθούν σε επιχειρησιακή εκμετάλλευση μόνο μετά την οριστική παραλαβή τους από τον Δήμος Σκύρου. 14. Η παραλαβή της Μονάδας γίνεται από την ΕΠΠΣΑ εντός τριάντα (30) ημερών από την παράδοσή τους και η τελική παραλαβή εντός τριάντα (30) ημερών από την υποβολή της τεχνικής έκθεσης. Αν η σύνταξη του σχετικού πρωτοκόλλου δεν πραγματοποιηθεί από την επιτροπή παραλαβής μέσα στον οριζόμενο από τη σύμβαση χρόνο, θεωρείται ότι η παραλαβή συντελέσθηκε αυτοδίκαια, με κάθε επιφύλαξη των δικαιωμάτων του Δήμου Σκύρου και εκδίδεται προς τούτο σχετική απόφαση του αρμοδίου οργάνου, με βάση μόνο το θεωρημένο από την υπηρεσία που παραλαμβάνει τα υλικά αποδεικτικό προσκόμισης τούτων, σύμφωνα δε με την απόφαση αυτή η αποθήκη του φορέα εκδίδει δελτίο εισαγωγής του υλικού και εγγραφής του στα βιβλία της, προκειμένου να πραγματοποιηθεί η πληρωμή του προμηθευτή. 15. Ανεξάρτητα από την, κατά τα ανωτέρω, αυτοδίκαιη παραλαβή και την πληρωμή του προμηθευτή, πραγματοποιούνται οι προβλεπόμενοι από την σύμβαση έλεγχοι από τριμελή επιτροπή που συγκροτείται με απόφαση του αρμοδίου αποφαινομένου οργάνου, στην οποία δεν μπορεί να συμμετέχουν ο πρόεδρος και τα μέλη της επιτροπής που δεν πραγματοποίησε την παραλαβή στον προβλεπόμενο

56 από την σύμβαση χρόνο. Η παραπάνω επιτροπή παραλαβής προβαίνει σε όλες τις διαδικασίες παραλαβής που προβλέπονται από την σύμβαση και το άρθρο 208 και συντάσσει τα σχετικά πρωτόκολλα. Οι εγγυητικές επιστολές προκαταβολής και καλής εκτέλεσης δεν επιστρέφονται πριν από την ολοκλήρωση όλων των προβλεπομένων από τη σύμβαση ελέγχων και τη σύνταξη των σχετικών πρωτοκόλλων, σύμφωνα με τα οριζόμενα στο άρθρο 71 του Ν. 4412/2013 (Α 147). Οποιαδήποτε ενέργεια που έγινε από την αρχική επιτροπή παραλαβής, δεν λαμβάνεται υπόψη. Άρθρο 4 ο : Πληρωμή του Αναδόχου 1. Η πληρωμή του αναδόχου του γίνεται άπαξ μετά την παραλαβή της Μονάδας. Κατ εξαίρεσιν, η αμοιβή για τη δοκιμαστική λειτουργία θα γίνει μετά την ολοκλήρωση της σύμβασης και την υπογραφή του τελικού πρωτοκόλλου. Το συμβατικό τίμημα υπόκειται σε μηδενική αναπροσαρμογή καθ' όλη τη διάρκεια ισχύος της σχετικής σύμβασης. 2. Κατόπιν της έγκρισης του πρωτοκόλλου παραλαβής (με την σύνταξη σχετικού πρωτοκόλλου ή αυτοδικαίως) ο ανάδοχος εκδίδει το σχετικό Τιμολόγιο, καθώς και εξοφλητική απόδειξη, εάν το τιμολόγιο δεν φέρει την ένδειξη «Εξοφλήθηκε». 3. Η πληρωμή της αξίας, θα γίνεται για το 100% της αξίας του τιμολογίου και μέσα σε εξήντα (60) ημερολογιακές ημέρες από την οριστική παράδοση, αφού υπογραφούν τα σχετικά πρωτόκολλα ποσοτικής και ποιοτικής παραλαβής από τις αρμόδιες Επιτροπές ή εγκριθούν αυτοδιαίως, διαφορετικά ο Δήμος Σκύρου καθίσταται υπερήμερος και οφείλει τόκους υπερημερίας, χωρίς να απαιτείται όχληση, (σύμφωνα με τα οριζόμενα στον Ν.4152/2013 και συγκεκριμένα στην Υποπαράγραφο Ζ.5. αυτού), με την επιφύλαξη των όσων αναφέρονται παρακάτω. 4. Όλα τα δικαιολογητικά του χρηματικού εντάλματος (πρωτόκολλα ποσοτικής και ποιοτικής παραλαβής, το αποδεικτικό εισαγωγής του υλικού στην αποθήκη του φορέα κλπ.) ελέγχονται από την αρμόδια υπηρεσία ελέγχου του Δήμου Σκύρου (Λογιστηρίο). Για την έκδοση χρηματικού εντάλματος ο ανάδοχος πρέπει να προσκομίσει το αντίστοιχο τιμολόγιο ή το αποδεικτικό εισαγωγής του υλικού στην αποθήκη του φορέα σε περίπτωση αυτοδίκαιης παραλαβής, εντός προθεσμίας τριάντα (30) ημερών από την ημερομηνία έκδοσης πρωτοκόλλου ποσοτικής και ποιοτικής παραλαβής (ή την αυτοδίκαιη παραλαβή) και η πληρωμή του θα πρέπει να λάβει χώρα σε επιπλέον τριάντα (30) ημέρες. Σε περίπτωση καθυστέρησης προσκόμισης των ως άνω δικαιολογητικών, η συνολική προθεσμία των εξήντα (60) ημερών για την εξόφλησή του παρατείνεται αναλόγως και η πληρωμή του θα γίνεται εντός τριάντα (30) ημερών από την προσκόμιση των δικαιολογητικών αυτών, άλλως ο Δήμος Σκύρου καθίσταται υπερήμερος κατά τα ανωτέρω. 6. Απαραίτητη προϋπόθεση για την πληρωμή είναι η προσκόμιση εκ μέρους του Αναδόχου στην ταμειακή υπηρεσία του Δήμου Σκύρου, των αποδεικτικών φορολογικής και ασφαλιστικής ενημερότητας ή και όσα λοιπά δικαιολογητικά προβλέπονται από τις οικείες διατάξεις. Τα ως άνω δικαιολογητικά πρέπει να προσκομισθούν εντός των προθεσμιών εξόφλησής του, σύμφωνα με όσα ειδικά ορίζονται παραπάνω στις παραγράφους 1 και 2 του παρόντος. Σε περίπτωση

57 καθυστέρησης υποβολής των ως άνω δικαιολογητικών, ο Δήμος δεν καθίσταται υπερήμερος, ει μη μόνο από την ημέρα προσκόμισής τους. 7. Στις ανωτέρω προθεσμίες δεν συμπεριλαμβάνεται το χρονικό διάστημα τυχόν δικαστικών διενέξεων και έλλειψη δικαιολογητικών εκ μέρους του αναδόχου (με αποκλειστική υπαιτιότητά του). ΑΡΘΡΟ 5 - Απόρριψη Συμβατικών Υλικών - Αντικατάσταση 1. Σε περίπτωση οριστικής απόρριψης ολόκληρης ή μέρους της συμβατικής ποσότητας των υλικών, με απόφαση του αρμοδίου οργάνου του Δήμου Σκύρου ύστερα από γνωμοδότηση της ΕΠΠΣΑ, μπορεί να εγκρίνεται αντικατάστασή της με άλλη, που να είναι σύμφωνη με τους όρους της σύμβασης, μέσα σε τακτή προθεσμία που ορίζεται από την απόφαση αυτή. Αν η αντικατάσταση γίνεται μετά τη λήξη του συμβατικού χρόνου, η προθεσμία που ορίζεται για την αντικατάσταση δεν μπορεί να είναι μεγαλύτερη του 1/2 του συνολικού συμβατικού χρόνου, ο δε προμηθευτής θεωρείται ως εκπρόθεσμος και υπόκειται σε κυρώσεις λόγω εκπρόθεσμης παράδοσης. Αν ο προμηθευτής δεν αντικαταστήσει τα υλικά που απορρίφθηκαν μέσα στην προθεσμία που του τάχθηκε και εφόσον έχει λήξει ο συμβατικός χρόνος, κηρύσσεται έκπτωτος και υπόκειται στις προβλεπόμενες κυρώσεις. 2. Η επιστροφή των υλικών που απορρίφθηκαν γίνεται μετά την προσκόμιση ίσης ποσότητας με την απορριφθείσα και αφού αυτή παραληφθεί οριστικά. Στην περίπτωση αυτή ο προμηθευτής υποχρεούται να παραλάβει την ποσότητα που απορρίφθηκε και αντικαταστάθηκε μέσα σε είκοσι (20) ημέρες από την ημερομηνία της οριστικής παραλαβής της νέας ποσότητας. Η προθεσμία αυτή μπορεί να παραταθεί ύστερα από αίτημα του προμηθευτή, που υποβάλλεται απαραίτητα πέντε (5) τουλάχιστον ημέρες πριν από την εκπνοή της, με απόφαση του αρμοδίου αποφασιστικού οργάνου του Δήμου Σκύρου με την οποία και επιβάλλεται πρόστιμο σε ποσοστό 2,5% επί της συμβατικής αξίας της συγκεκριμένης ποσότητας. Αν παρέλθει η προθεσμία αυτή και η παράταση που χορηγήθηκε και ο προμηθευτής δεν παρέλαβε την απορριφθείσα ποσότητα, ο φορέας μπορεί να προβεί στην καταστροφή ή εκποίηση της ποσότητας αυτής, κατά τις ισχύουσες διατάξεις. 3. Με απόφαση του αρμοδίου αποφασιστικού οργάνου του Δήμου Σκύρου, ύστερα από γνωμοδότηση της ΕΠΠΣΑ, μπορεί να εγκριθεί η επιστροφή στον προμηθευτή των υλικών που απορρίφθηκαν πριν από την αντικατάστασή τους, με την προϋπόθεση ο προμηθευτής να καταθέσει χρηματική εγγύηση που να καλύπτει την καταβληθείσα αξία της ποσότητας που απορρίφθηκε. ΑΡΘΡΟ 6 - Τεχνικές Προδιαγραφές Όλος ο εξοπλισμός θα είναι κατασκευασμένος σύμφωνα με τα όσα περιγράφονται στις τεχνικές προδιαγραφές της μελέτης. Επίσης, θα κατασκευαστούν τα συνοδά έργα, θα γίνει εκπόνηση τυχόν απαραίτητων μελετών και έκδοση απαραίτητων αδειοδοτήσεων, καθώς και έλεγχος καταλληλότητας των υφιστάμενων υποδομών, οι οποίες θα πρέπει να

58 επισκευαστούν ή να αντικατασταθούν, με έξοδα του εργολάβου, στην περίπτωση που κάτι τέτοιο απαιτηθεί. ΑΡΘΡΟ 7 - Οδηγίες Σύνταξης Τεχνικής Προσφοράς 1. Τεχνική περιγραφή Ο διαγωνιζόμενος θα περιλάβει πλήρη αναλυτική «Τεχνική Περιγραφή» στην οποία θα περιγράφονται λεπτομερειακά και με σαφήνεια οι δυνατότητες και τα χαρακτηριστικά των προσφερόμενων Μονάδων και των επί μέρους υποσυστημάτων που τις απαρτίζουν στην Ελληνική σύμφωνα με το Τεύχος Τεχνικών Προδιαγραφών. Τα σχετικά μεγέθη θα ελεγχθούν για την ακρίβειά τους, τόσο κατά την αξιολόγηση όσο και κατά την παραλαβή των Μονάδων. Η τεχνική περιγραφή θα περιλαμβάνει: α) Αναλυτική περιγραφή των επί μέρους υποσυστημάτων των Μονάδων Αφαλάτωσης σύμφωνα με το Τεύχος Τεχνικών Προδιαγραφών. Κάθε τεχνική προσφορά θα συνοδεύεται από λεπτομερή τεύχη αναλυτικών υπολογισμών, Υδραυλικό υπολογισμό Φίλτρων θολότητας Υδραυλικό υπολογισμό μεμβρανών αντίστροφης ώσμωσης, ανάκτησης, αριθμού μεμβρανών κλπ. (μέσω υποβολής projections φύλλων υπολογισμού του κατασκευαστή μεμβρανών) Υπολογισμό ποιότητας παραγόμενου νερού σύμφωνα με το υπόδειγμα του πίνακα του παραρτήματος 4 στους 18ο C και στους 25ο C (μέσω υποβολής projections φύλλων υπολογισμού του κατασκευαστή μεμβρανών) από τα οποία θα αιτιολογούνται πλήρως οι επιλογές κάθε συγκεκριμένου τύπου υποσυστήματος (θα παρουσιάζονται τεχνικά χαρακτηριστικά, υπολογιστικά στοιχεία, λειτουργικά μεγέθη και δεδομένα, λεπτομερείς περιγραφές λειτουργίας, υλικά κατασκευής, παράμετροι λειτουργίας κ.ά.). β) Σχέδια των Μονάδων Αφαλάτωσης σε κατάλληλη κλίμακα γ) Ενδεικτικά σχέδια της ηλεκτρολογικής εγκατάστασης και περιγραφή λειτουργίας του Προγραμματιζόμενου Λογικού Ελεγκτή (PLC). δ) Διαγράμματα ροής και λειτουργίας φίλτρων ε) Κατάλογο του προσφερόμενου εξοπλισμού, κύριου και συνοδού, για τα υποσυστήματα των Μονάδων (αντλητικά συγκροτήματα, δοσομετρικά συστήματα, φίλτρα, διάταξη ανάκτησης ενέργειας, διάταξη ομαλής εκκίνησης στάσης, μεμβράνες, ηλεκτρικοί πίνακες, PLC, δεξαμενές, σωληνώσεις κλπ), με σαφή καθορισμό των κατασκευαστών τους, της χώρας προέλευσης και του τύπου της συσκευής, συνοδευόμενο από τεχνικά φυλλάδια (prospect), τυχόν λοιπές δηλώσεις για συμμόρφωση με τα ισχύοντα πρότυπα ή/και πιστοποιητικά καταλληλόλητας και τεχνικά εγχειρίδια χρήσης και συντήρησης για όλες τις εγκατεστημένες διατάξεις. στ) Κάθε αντλητικό συγκρότημα, θα συνοδεύεται από τεχνικά εγχειρίδια και πίνακες του κατασκευαστή με τεχνικά χαρακτηριστικά i) της αντλίας (τύπος, παροχή, μανομετρικό, απορροφούμενη ισχύς, βαθμός απόδοσης, στροφές κ.ά.) και ii) του κινητήρα (τύπος, ισχύς, στροφές, τάση λειτουργίας, κλάση μόνωσης, ονομαστική ισχύς κ.ά.). ι) Ενεργειακή Μελέτη και ηλεκτρολογικά σχέδια του φ/β συστήματος ια) Τεχνική Περιγραφή του Υδροστροβίλου

59 ιβ) Ενεργειακή Μελέτη προσομοίωση με ειδικό λογισμικό για τη λειτουργία του αυτόνομου συστήματος του Υδροστροβίλου ιγ) Οικονομοτεχνική Μελέτη του κόστους λειτουργίας της μονάδας αφαλάτωσης, με προσδιορισμού του κόστους αφαλάτωσης ύδατος σε /m3. Σε περίπτωση που το κόστος ξεπερνά τα 0,20 /m3 η προσφορά θα απορρίπτεται. Για τον υπολογισμό του κόστους λειτουργίας θα ληφθούν υπ όψιν τιμές αγοράς ηλεκτρικής ενέργειας κατά το χρόνο σύνταξης της παρούσης (Νοέμβριος 2016). 2. Πρόγραμμα εκπαίδευσης Κάθε διαγωνιζόμενος θ' αναλάβει την υποχρέωση, εφόσον αναδειχθεί ανάδοχος, με δικές του δαπάνες και κατάλληλο τεχνικό προσωπικό, να επιδείξει σε λειτουργία και να εκπαιδεύσει το αντίστοιχο προσωπικό που θα του υποδειχθεί από το Δήμο (δύο άτομα τουλάχιστον), σε όλα τα θέματα λειτουργίας, χειρισμού, επισκευών, ρυθμίσεων και τακτικής συντήρησης (service) των Μονάδων που προσφέρει. Προς τούτο θα υποβάλει με την προσφορά του, στο σημείο αυτό μέσα στον επί μέρους φάκελο τεχνικής προσφοράς, Υπεύθυνη δήλωση ότι αναλαμβάνει, εφόσον αναδειχθεί ανάδοχος, την εν λόγω επίδειξη και εκπαίδευση, σύμφωνα με την τεχνική του προσφορά. Στην τεχνική του προσφορά ο διαγωνιζόμενος θα περιγράφει το αναλυτικό πρόγραμμα εκπαίδευσης που προσφέρει (εκπαιδευτικό υλικό / βιβλία / έντυπα, αριθμό ατόμων που θα εκπαιδεύσει, τόπο και διάρκεια / πρόγραμμα εκπαίδευσης, κλπ) των χειριστών και των συντηρητών, θεωρητικά και πρακτικά, με επίδειξη επί των Μονάδων, τόσο κατά την διάρκεια της περιόδου δοκιμαστικής λειτουργίας, όσο και κατά την περίοδο της εγγύησης καλής λειτουργίας. Η εκπαίδευση θα γίνει στον τόπο εγκατάστασης των Μονάδων, όλα δε τα έξοδα που θα προκύψουν από τις υποχρεώσεις αυτές βαρύνουν αποκλειστικά τον Ανάδοχο. Σημειώνεται ότι η εκπαίδευση δεν μπορεί να διαρκέσει λιγότερο από δύο (2) εργάσιμες ημέρες, θα υλοποιηθεί μέσα στην περίοδο δοκιμαστικής λειτουργίας και θα πρέπει να έχει ολοκληρωθεί με την οριστική παραλαβή των Μονάδων. Είναι επιθυμητό και βαθμολογείται υπέρ του προσφέροντος η επανάληψη του εν λόγω προγράμματος και μέσα στην περίοδο εγγύησης καλής λειτουργίας, όταν αυτό ζητηθεί από την Α.Α. Τέλος, όσον διαρκεί η εγγύηση καλής λειτουργίας, ο ανάδοχος υποχρεούται να εκπαιδεύσει στο χειρισμό οποιονδήποτε χειριστή, ομαδικά ή μεμονωμένα, στη φάση εκτέλεσης των σέρβις. 3. Πρόγραμμα συντήρησης Ο διαγωνιζόμενος πρέπει να περιλάβει στην προσφορά του πλήρες πρόγραμμα συντήρησης service και ανταλλακτικών που απαιτείται, όπως ορίζεται από τον αντίστοιχο κατασκευαστικό οίκο (με σαφή αναφορά πχ στα διαστήματα μεταξύ περιοδικών συντηρήσεων, τις προληπτικές εργασίες συντήρησης, τα αναγκαία ανταλλακτικά και αναλώσιμα, οι απαραίτητες εργατοώρες κλπ), ώστε εγγυημένα οι Μονάδες να παρέχουν αδιαλείπτως καθαρό και 100% πόσιμο νερό σύμφωνα με την ΚΥΑ Υ2/2600/2001 (ΦΕΚ 892Β/ ) όπως τροποποιήθηκε με την ΚΥΑ Αριθμ. ΔΥΓ2/ Γ.Π. οικ (ΦΕΚ 630Β/ ) και ισχύει και τις λοιπές απαιτήσεις του Παραρτήματος ΣΤ της απόφασης διακήρυξης. 4. Περίοδος εγγύησης καλής λειτουργίας

60 Το χρονικό διάστημα των τριάντα έξι (36) μηνών από την ημερομηνία της οριστικής παραλαβής των Μονάδων, καλείται «περίοδος εγγύησης καλής λειτουργίας». Ο διαγωνιζόμενος πρέπει να περιλάβει υπεύθυνη δήλωση στην οποία θα καθορίζει την διάρκεια της περιόδου εγγύησης καλής λειτουργίας που προτείνει, καθώς και τις υπηρεσίες που θα παρέχει στο διάστημα αυτό για να αντιμετωπίσει τις ανάγκες που θα προκύψουν για τακτική συντήρηση και τυχόν επισκευές (ανταπόκριση σε περίπτωση βλάβης, συχνότητα συντηρήσεων, εργασίες, ανταλλακτικά, κλπ) για τις προσφερόμενες Μονάδες. Επιπλέον θα προσδιορίσει και το προτεινόμενο από αυτόν χρονικό διάστημα αποκατάστασης βλαβών (εντός της περιόδου εγγύησης καλής λειτουργίας) μετά από έγγραφη ειδοποίησή του από την Α.Α. Τα στοιχεία αυτά θα αξιολογηθούν από το αρμόδιο όργανο. 4.1 Για το προτεινόμενο διάστημα εγγύησης καλής λειτουργίας που θα καθορίζει στην προσφορά του, ο διαγωνιζόμενος εγγυάται τα ακόλουθα (απαιτήσεις της Α.Α.), τα οποία υποχρεούται να ακολουθήσει χωρίς καμιά αποζημίωση ή αμοιβή ή επιβάρυνση εκ μέρους της Α.Α.: α. Την καλή και αποδοτική λειτουργία των Μονάδων σε όλο το ως άνω προτεινόμενο χρονικό διάστημα, ανεξαρτήτως ωρών λειτουργίας. Η εγγύηση αυτή θα καλύπτει όλα τα μέρη / εξαρτήματα των Μονάδων. β. Ότι κατά το προτεινόμενο αυτό διάστημα, ο προμηθευτής είναι υποχρεωμένος να αναλάβει με δικές του δαπάνες την επί τόπου ει δυνατόν επισκευή των Μονάδων, προχωρώντας στην άμεση αντικατάσταση είτε σε ρυθμίσεις / επισκευές κάθε τμήματος ή υποσυστήματος ή ανταλλακτικού / εξαρτήματος / οργάνου κλπ που θα παρουσιάσει βλάβη ή φθορά λόγω κακής ποιότητας ή αστοχίας υλικού ή κακής συναρμολόγησης ή κακής κατασκευής καθώς και την επισκευή κάθε βλάβης γενικά που οφείλεται σε όμοιες αιτίες. Η υποχρέωση αυτή δεν καλύπτει τις περιπτώσεις κακής χρήσης του εξοπλισμού. Έτσι, στην περίπτωση βλάβης των Μονάδων, ο προμηθευτής θα πρέπει εντός πέντε (5) εργάσιμων ημερών από την επόμενη της έγγραφης ειδοποίησής του από την Α.Α., να έχει στείλει εξειδικευμένο συνεργείο στο σημείο εγκατάστασης των Μονάδων για άμεση επισκευή όπου αυτό είναι δυνατό, ή για την αξιολόγηση της βλάβης και την μεταφορά του προβληματικού τμήματος με έξοδα του στις εγκαταστάσεις του ή της κεντρικής του αντιπροσωπείας ή εξουσιοδοτημένου αντιπροσώπου ή συμβεβλημένου συνεργείου, εάν αυτό απαιτείται, και να έχει αποκαταστήσει την βλάβη. Σε κάθε περίπτωση η αποκατάσταση της βλάβης και η παράδοση των Μονάδων σε πλήρη λειτουργικότητα θα πρέπει να έχει ολοκληρωθεί μέσα σε 15 εργάσιμες ημέρες από την επόμενη της έγγραφης ειδοποίησης. γ.- Στις υποχρεώσεις του ακόμα περιλαμβάνονται και οι δωρεάν προληπτικοί έλεγχοι συντήρησης (τα τακτικά service) των προσφερομένων Μονάδων σύμφωνα με τις απαιτήσεις των αντιστοίχων εργοστασίων κατασκευής, (αλλά όχι λιγότεροι από ένα ετησίως), ώστε τα υπό προμήθεια είδη να είναι σε κατάσταση καλής λειτουργίας και ετοιμότητας, καθώς και τουλάχιστον μια φορά τον χρόνο, έλεγχος με χημικές και μικροβιολογικές αναλύσεις του παραγόμενου νερού στο Γ.Χ.Κ. ή σε διαπιστευμένο εργαστήριο, το τελευταίο κατόπιν εγγράφου αιτήματός της Α.Α. δ. Ότι κατά την προτεινόμενη διάρκεια της περιόδου εγγύησης καλής λειτουργίας ο Δήμος Σκύρου δεν θα ευθύνεται για καμιά βλάβη που τυχόν

61 παρουσιαστεί στην Μονάδα, που θα προέρχεται από την συνήθη και ορθή χρήση της και δεν θα επιβαρύνεται με κανένα ποσό για εργατικά, ανταλλακτικά, υλικά και λοιπά έξοδα αποκατάστασης των βλαβών, εκτός των αναλωσίμων υλικών τα οποία είναι όλες οι χρησιμοποιούμενες χημικές ουσίες (χλώριο, αντικαθαλατωτικό και ανθρακικό ασβέστιο κλπ) και οι φύσιγγες φίλτρων αιωρημάτων, των οποίων η προμήθεια βαρύνει την Α.Α. Η εργασία θα πρέπει να είναι άριστης ποιότητας, σύμφωνα με τους κανόνες της τέχνης και της επιστήμης, του βαθμού ακρίβειας που απαιτεί κάθε συγκεκριμένο είδος και η θέση ή ο τρόπος εγκατάστασης και λειτουργίας του. ε. Είναι στη διακριτική ευχέρεια της Α.Α., να προβαίνει οποιαδήποτε στιγμή μέσα στην συμβατική περίοδο εγγύησης καλής λειτουργίας, σε αναλύσεις του παραγόμενου πόσιμου νερού των Μονάδων, με δική της φροντίδα και δαπάνες, και εφόσον τα αποτελέσματα δεν ικανοποιούν τις απαιτήσεις των προδιαγραφών της Σύμβασης, να καλεί τον ανάδοχο να διερευνήσει και να αποκαταστήσει το πρόβλημα. Κατά συνέπεια σε περίπτωση αποτελεσμάτων αναλύσεων νερού που δεν πληρούν τις ισχύουσες προδιαγραφές, ο προμηθευτής θα πρέπει να επιλύσει τα σχετικά προβλήματα και να προσκομίσει αποτελέσματα αναλύσεων του παραγόμενου πόσιμου νερού εντός προδιαγραφών, μέσα σε τριάντα (30) εργάσιμες ημέρες από την επομένη της έγγραφης ειδοποίησής του από την Α.Α. στ. Ότι σε περίπτωση που ο προμηθευτής, μέσα στην συμβατική περίοδο της εγγύησης καλής λειτουργίας και μέσα στα αντιστοίχως οριζόμενα ως άνω χρονικά όρια, δεν δεχθεί ή δεν πραγματοποιήσει την αποκατάσταση της βλάβης κατά το εδάφιο β άνω, ή δεν πραγματοποιεί τα τακτικά service κατά το εδάφιο γ άνω, ή δεν επιλύσει τα τυχόν προβλήματα σε σχέση με τις αναλύσεις του παραγόμενου πόσιμου νερού κατά το εδάφιο ε άνω, τότε τις ενέργειες αυτές μπορεί να τις κάνει ο Δήμος σε βάρος και για λογαριασμό του προμηθευτή ή θα γίνουν με άλλο τρόπο που θα αποφασίζεται από το Όργανο Λήψης Αποφάσεων. Στις περιπτώσεις αυτές ο Δήμος μπορεί να εισπράξει την εγγύηση καλής λειτουργίας και να ζητήσει κάθε αποζημίωση του Α.Κ. για πώληση ελαττωματικού πράγματος ζ. Ότι εάν στη διάρκεια της περιόδου εγγύησης καλής λειτουργίας, διαπιστωθεί ότι το πραγματικό κόστος του παραγόμενου νερού είναι μεγαλύτερο από αυτό για το οποίο δεσμεύτηκε στην προσφορά του, ο προμηθευτής είναι υποχρεωμένος (σε απόλυτη συνεργασία με την Α.Α), να προβεί με δικές του δαπάνες και ενέργειες και ανεξαρτήτως κόστους σε οποιαδήποτε τροποποίηση / βελτίωση κριθεί απαραίτητη, ώστε να αποκατασταθεί η απόκλιση αυτή και να προσαρμοστεί το κόστος παραγωγής στο αναμενόμενο. Αν μετά από την όποια τροποποίηση / βελτίωση, οι Μονάδες εξακολουθούν να λειτουργούν με αυξημένο κόστος παραγωγής, ο Δήμος έχει το δικαίωμα να προχωρήσει με δικές της ενέργειες σε οποιεσδήποτε επιπλέον βελτιωτικές εφαρμογές κρίνει απαραίτητες, χρησιμοποιώντας μέρος ή σύνολο της εγγύησης καλής λειτουργίας του προμηθευτή. 4.2 Η τεχνική υποστήριξη των Μονάδων (εργασίες επισκευών ή / και τακτικής συντήρησης) όπου και να εκτελούνται αυτές στο σημείο τοποθέτησης της ή στις εγκαταστάσεις του Δήμου ή στις εγκαταστάσεις του αναδόχου ή της κεντρικής

62 αντιπροσωπείας του ή εξουσιοδοτημένου αντιπροσώπου ή συμβεβλημένου συνεργείου - θα γίνεται από εξειδικευμένο προσωπικό του προμηθευτή και θα παρακολουθούνται από προσωπικό του Δήμου (2 άτομα τουλάχιστον) ώστε να αποκτηθεί η απαραίτητη εμπειρία στη επισκευή και συντήρησή της. 4.3 Επισημαίνεται ότι είναι στην ευχέρεια του διαγωνιζομένου να προσφέρει περίοδο εγγύησης καλής λειτουργίας μεγαλύτερη της ζητούμενης των τριάντα (36) μηνών ή/και διάστημα αποκατάστασης βλάβης μικρότερο του ζητουμένου των δεκαπέντε (15) εργάσιμων ημερών ή/και καλύτερες υπηρεσίες στο διάστημα αυτό εν σχέσει με αυτές που απαιτεί η Α.Α. (πχ περισσότερα των δύο ατόμων που θα παρακολουθούν τις επισκευές / συντηρήσεις, και με έξοδα του προμηθευτή, πιο συχνοί από έναν ανά έτος προληπτικοί έλεγχοι συντήρησης των Μονάδων, περισσότεροι του ενός ανά έτος έλεγχοι της ποιότητας του παραγόμενου πόσιμου νερού, επανάληψη της εκπαίδευσης μέσα στην περίοδο εγγύησης καλής λειτουργίας κλπ) και τα στοιχεία αυτά θα αξιολογηθούν προς όφελος του διαγωνιζόμενου. 4.4 Προσφορά στην οποία δηλώνεται περίοδος εγγύησης καλής λειτουργίας μικρότερη των τριάντα έξι (36) μηνών ή προσφερόμενες υπηρεσίες λιγότερες ή χειρότερες των απαιτούμενων ή/και διάστημα αποκατάστασης βλάβης μεγαλύτερο των δεκαπέντε (15) εργάσιμων ημερών από την επομένη της έγγραφης ζήτησης, απορρίπτεται ως απαράδεκτη. 5. Περίοδος Συντήρησης (Δέσμευση για Ανταλλακτικά) 5.1 Μετά το τέλος της περιόδου εγγύησης καλής λειτουργίας ξεκινά η περίοδος συντήρησης. Ο διαγωνιζόμενος πρέπει να αναλάβει την δέσμευση να καλύψει το Δήμου Σκύρου με όλα τα απαραίτητα ανταλλακτικά για την επισκευή και συντήρηση των προσφερόμενων Μονάδων ανάλογα με την εκάστοτε παρουσιαζόμενη ανάγκη, για τα επόμενα δέκα (10) τουλάχιστον χρόνια από την λήξη της περιόδου εγγύησης καλής λειτουργίας (περίοδος συντήρησης). Η υποχρέωση αυτή αναλαμβάνεται με έγγραφη δήλωση του διαγωνιζόμενου ότι δέχεται την ως άνω δέσμευση, η οποία κατατίθεται στο σημείο αυτό με τα λοιπά στοιχεία στον φάκελο τεχνικής προσφοράς. Στην δήλωση αυτή πρέπει να αναφέρεται ρητά η προτεινόμενη διάρκεια της περιόδου δέσμευσης για κάλυψη του Δήμου Σκύρου με ανταλλακτικά και ο χρόνος παράδοσης ανταλλακτικών ή / και εξαρτημάτων από την επομένη εργάσιμη της έγγραφης ζήτησης τους. 5.2 Επισημαίνεται ότι είναι στην ευχέρεια των διαγωνιζόμενων να αναλάβουν δέσμευση για εξασφάλιση και διάθεση ανταλλακτικών μεγαλύτερη της ζητούμενης των 10 ετών αλλά και διάστημα παράδοσης των ανταλλακτικών μικρότερο του ζητουμένου των 15 εργάσιμων ημερών από την επομένη της έγγραφης ζήτησης και τα στοιχεία αυτά θα αξιολογηθούν προς όφελος τους. Προσφορά στην οποία δηλώνεται περίοδος συντήρησης μικρότερη των δέκα (10) ετών ή χρόνος διάθεσης οποιουδήποτε ανταλλακτικού ήθελε ζητηθεί από το Δήμο Σκύρου μεγαλύτερος των δεκαπέντε (15) εργάσιμων ημερών από την επόμενη της έγγραφης ζήτησης, απορρίπτεται ως απαράδεκτη. Τα στοιχεία των εδαφίων 8, 9, 10 και 11 ως άνω, αποτελούν την ποιότητα της εξυπηρέτησης μετά την πώληση και της τεχνικής βοήθειας εκ μέρους του προμηθευτή (after sales service) και πρέπει να δοθούν αναλυτικά ώστε να μπορούν να αξιολογηθούν. 6. Χρόνος παραλαβής

63 Ο διαγωνιζόμενος πρέπει να περιλάβει Υπεύθυνη δήλωση για το χρόνο παραλαβής των Μονάδων εγκατεστημένων και σε κατάσταση πλήρους λειτουργίας. Δήλωση χρόνου παραλαβής μεγαλύτερου από τον ορισθέντα στη διακήρυξη, αποτελεί ουσιώδη απόκλιση και η προσφορά απορρίπτεται. Για την τεκμηρίωση του χρόνου παραλαβής η ως άνω υπεύθυνη δήλωση θα πρέπει να συνοδεύεται επί ποινή αποκλεισμού με δηλώσεις πρόθεσης συνεργασίας με τους προμηθευτές του βασικού εξοπλισμού, ήτοι: Φορητές μονάδες αφαλάτωσης αντίστροφης όσμωσης Φωτοβολταϊκά πλαίσια Υδροστρόβιλος 7. Βεβαίωση Επίσκεψης Ο Διαγωνιζόμενος πρέπει να επισκεφθεί το χώρο εγκατάστασης της μονάδας και να υποβάλλει την αντίστοιχη βεβαίωση επίσκεψης από το Δήμο Σκύρου. Η βεβαίωση πρέπει να έχει εκδοθεί στο όνομα του Υποψήφιου Αναδόχου. Η αυτοψία πρέπει να πραγματοποιηθεί από τουλάχιστον ένα Διπλωματούχο Μηχανικό ο οποίος πρέπει να είναι νομίμως εξουσιοδοτημένος από τον Υποψήφιο Ανάδοχο για τη διενέργεια της αυτοψίας. 8. Δηλώσεις Συνεργασίας με προμηθευτές Ο Διαγωνιζόμενος οφείλει να προσκομίσει βεβαιώσεις συνεργασίας με τους προμηθευτές του βασικού Εξοπλισμού: Φορητές μονάδες αφαλάτωσης αντίστροφης όσμωσης Φωτοβολταϊκά πλαίσια Υδροστρόβιλος ΑΡΘΡΟ 8 - Συνοδευτικά Έγγραφα Επί ποινή αποκλεισμού όλος ο μηχανολογικός εξοπλισμός πρέπει να φέρει πιστοποιητικά ότι είναι καινούριος (πρώτη χρήση) και όχι μεταχειρισμένος. ΑΡΘΡΟ 9 - Ποινικές Ρήτρες 1. Αν η Μονάδα παραδοθεί ή αντικατασταθεί μετά τη λήξη του προβλεπόμενου στο επόμενο άρθρο χρόνου και μέχρι λήξης του χρόνου της παράτασης που χορηγήθηκε, σύμφωνα με το άρθρο 209 του Ν. 4412/2016 (Α 147), επιβάλλεται πρόστιμο 5% επί της συμβατικής αξίας της ποσότητας που παραδόθηκε εκπρόθεσμα. 2. Το παραπάνω πρόστιμο υπολογίζεται επί της συμβατικής αξίας των εκπρόθεσμα παραδοθέντων υλικών, χωρίς Φ.Π.Α. Εάν τα υλικά που παραδόθηκαν εκπρόθεσμα επηρεάζουν τη χρησιμοποίηση των υλικών που παραδόθηκαν εμπρόθεσμα, το πρόστιμο υπολογίζεται επί της συμβατικής αξίας της συνολικής ποσότητας αυτών. 3. Κατά τον υπολογισμό του χρονικού διαστήματος της καθυστέρησης για φόρτωση - παράδοση ή αντικατάσταση των υλικών, με απόφαση του αρμοδίου οργάνου του Δήμου Σκύρου, ύστερα από γνωμοδότηση της Επιτροπής Παραλαβής, δεν λαμβάνεται υπόψη ο χρόνος που παρήλθε πέραν του εύλογου, κατά τα διάφορα

64 στάδια των διαδικασιών, για το οποίο δεν ευθύνεται ο προμηθευτής και παρατείνεται, αντίστοιχα, ο χρόνος φόρτωσης - παράδοσης. 4. Εφόσον κατά την τελική παραλαβή της σύμβασης, δηλαδή μετά το πέρας της δοκιμαστικής λειτουργίας, διαπιστωθεί υπέρβαση στο κόστος λειτουργίας που προβλέπεται στο άρθρο 3 παρ. 5 της παρούσης, επιβάλλεται ποινική ρήτρα σε βάρος του αναδόχου ίση με το εκτιμώμενο πρόσθετο κόστος που θα επιβαρυνθεί ο Δήμος κατά το χρόνο της περιόδου συντήρησης (δέκα έτη), με τιμές που ισχύουν κατά το χρόνο της τελικής παραλαβής. Η είσπραξη της ποινικής ρήτρας γίνεται σύμφωνα με τα προβλεπόμενα στην παράγραφο 7. Αν δεν επαρκεί το ποσό της αμοιβής για τη δοκιμαστική λειτουργία και των εγγυήσεων, ο Δήμος δύναται να ζητήσει το υπόλοιπο της αποζημίωσης ασκώντας αγωγή ενώπιον των αρμοδίων Δικαστηρίων. 5. Για την επιβολή ποινικών ρητρών λαμβάνεται υπ όψιν η αρχή της αναλογικότητας και αυτές δεν μπορούν να υπερβούν το συνολικό ποσό των ευρώ. 6. Εφόσον ο προμηθευτής έχει λάβει προκαταβολή, εκτός από το προβλεπόμενο κατά τα ανωτέρω πρόστιμο, καταλογίζεται σε βάρος του και τόκος επί του ποσού της προκαταβολής, που υπολογίζεται από την επόμενη της λήξης του συμβατικού χρόνου, μέχρι την προσκόμιση του συμβατικού υλικού, με το ισχύον κάθε φορά ανώτατο όριο του ποσοστού του τόκου υπερημερίας. 7. Οι ποινικές ρήτρες επιβάλλονται με απόφαση του Δημοτικού Συμβουλίου, ύστερα από γνωμοδότηση της Επιτροπής Παραλαβής. Πριν την επιβολή των ποινικών ρητρών καλείται υποχρεωτικά εγγράφως ο ανάδοχος από την Επιτροπή Παραλαβής για να εκφράσει τις απόψεις του. 8. Η είσπραξη του προστίμου και των τόκων επί της προκαταβολής γίνεται με παρακράτηση από το ποσό πληρωμής του προμηθευτή ή, σε περίπτωση ανεπάρκειας ή έλλειψης αυτού, με ισόποση κατάπτωση της εγγύησης καλής εκτέλεσης και προκαταβολής αντίστοιχα, εφόσον ο προμηθευτής δεν καταθέσει το απαιτούμενο ποσό. Ιδίως, σε περίπτωση επιβολής της ποινικής ρήτρας της παραγράφου 4 το ποσό μπορεί να παρακρατηθεί και από την εγγύηση καλής λειτουργίας. 9. Σε περίπτωση ένωσης οικονομικών φορέων, το πρόστιμο και οι τόκοι επιβάλλονται αναλόγως σε όλα τα μέλη της ένωσης. ΑΡΘΡΟ 10 - Συμβατική Προθεσμία Η προθεσμία που έχει ο Ανάδοχος για την οριστική παράδοση της Μονάδας, ορίζεται σε έξι (6) μήνες από την ημερομηνία που καθορίζεται στο άρθρο 27 της Διακήρυξης. Σε αυτήν την προθεσμία προστίθεται η χρονική διάρκεια των δώδεκα (12) μηνών της δοκιμαστικής λειτουργίας. Επομένως η τελική προθεσμία είναι δεκαοχτώ (18) μήνες. Μέσα σε αυτό το χρονικό διάστημα ο Ανάδοχος θα πρέπει να έχει προσκομίσει, παραδώσει προσωρινά, εγκαταστήσει πλήρως και συνδέσει με τα δίκτυα, ελέγξει, λειτουργήσει, αναλύσει το παραγόμενο νερό σε διαπιστευμένα εργαστήρια και παραδώσει οριστικά την Μονάδα, σύμφωνα με τα προβλεπόμενα στη Διακήρυξη, η οποία επισυνάπτεται και αποτελεί αναπόσπαστο μέρος της παρούσας ΕΣΥ. Μετά την

65 παράδοση της μονάδας ακολουθεί η δοκιμαστική λειτουργία της από τον Ανάδοχο για δώδεκα (12) μήνες ΑΡΘΡΟ 11 - Τεχνική Υποστήριξη Ανταλλακτικά Μετά το τέλος της δοκιμαστικής λειτουργίας και με την Οριστική Παραλαβή της Προμήθειας ξεκινά η περίοδος συντήρησης. Ο προμηθευτής υποχρεούται να δεσμευτεί ότι θα καλύψει το Δήμο Σκύρου με όλα τα απαραίτητα ανταλλακτικά για τα επόμενα δέκα (10) χρόνια (περίοδος συντήρησης) από τη λήξη της περιόδου εγγύησης καλής λειτουργίας. Το οικονομικό αντάλλαγμα για τα χρησιμοποιούμενα κάθε φορά ανταλλακτικά θα βαρύνει το Δήμο Σκύρου αλλά ο Ανάδοχος αναλαμβάνει τη δέσμευση για η διαθεσιμότητά τους. Εάν ο προσφέρων δεν είναι ο ίδιος κατασκευαστής, η ως άνω υποχρέωση για την εξασφάλιση ανταλλακτικών για τα επόμενα δέκα (10) χρόνια, θα αναφέρεται στους κατασκευαστές της Μονάδας με έγγραφη δήλωση του νομίμου εκπροσώπου των εργοστασίων αυτών, που θα κατατεθεί γραπτώς στα Ελληνικά ή με επικυρωμένη μετάφραση και θα ισχύει για την Ελλάδα. ΑΡΘΡΟ 12 - Υποχρεώσεις Δήμου Σκύρου Ο Δήμος Σκύρου υποχρεούται να μεριμνήσει, με δική της δαπάνη και ενέργειες, για την ηλεκτροδότηση των Μονάδων μέχρι τον μετρητή («ρολόι») του δικτύου. Η κατασκευή όλων των υποδομών, όπως πηγάδια άντλησης υφάλμυρου νερού, φρεάτια αποχέτευσης, δίκτυα προσαγωγής υφάλμυρου νερού και απόρριψης της άλμης, δίκτυα μεταφοράς επεξεργασμένου από τις μονάδες στη δεξαμενή αποθήκευσης, οι διαμορφώσεις των βάσεων των μονάδων και της δεξαμενής στην Σκύρο, το δίκτυο μεταφοράς του επεξεργασμένου από τη δεξαμενή Σκύρου μέχρι και τον οικισμό, καθώς και ότι άλλο απαιτείται για να καταστεί το έργο λειτουργικό θα γίνει με ευθύνη και μέριμνα του αναδόχου και θα βαρύνουν αυτόν. Όπως αναφέρεται και στο άρθρο 10 της παρούσας ΕΣΥ, οι απαραίτητες αδειοδοτήσεις για την εγκατάσταση και λειτουργία των μονάδων αφαλάτωσης αναλαμβάνονται από τον ανάδοχο. ΑΡΘΡΟ 13 - Κήρυξη αναδόχου εκπτώτου 1. Ο ανάδοχος που δεν προσέρχεται στον Δήμο Σκύρου μέσα στην προθεσμία που του ορίστηκε για να υπογράψει την σχετική σύμβαση, κηρύσσεται υποχρεωτικά έκπτωτος από την κατακύρωση ή ανάθεση που έγινε στο όνομά του και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση του αρμοδίου για την διοίκηση του φορέα οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου.

66 2. Ο ανάδοχος κηρύσσεται έκπτωτος εφόσον δε φόρτωσε, παρέδωσε ή αντικατέστησε τα συμβατικά υλικά ή δεν επισκεύασε ή συντήρησε αυτά μέσα στον συμβατικό χρόνο ή στον χρόνο παράτασης που του δόθηκε 3. Ο ανάδοχος δεν κηρύσσεται έκπτωτος από την κατακύρωση ή ανάθεση ή την σύμβαση όταν: α. Η σύμβαση δεν υπογράφηκε με ευθύνη του Δήμου Σκύρου. β. Συντρέχουν λόγοι ανωτέρας βίας. 4. Στον ανάδοχο που κηρύσσεται έκπτωτος από την κατακύρωση, ανάθεση ή σύμβαση, επιβάλλονται, με απόφαση του αρμοδίου για την διοίκηση του φορέα οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, το οποίο υποχρεωτικά καλεί τον ενδιαφερόμενο προς παροχή εξηγήσεων αθροιστικά ή διαζευκτικά, οι παρακάτω κυρώσεις: α. Κατάπτωση ολική ή μερική της εγγύησης συμμετοχής ή καλής εκτέλεσης της σύμβασης, κατά περίπτωση. β. Προσωρινός αποκλεισμός του αναδόχου από του σύνολο των συμβάσεων, υπό τις προϋποθέσεις του άρθρου 74 του Ν. 4412/2016 (Α 147). ΑΡΘΡΟ 14 - Λύση της σύμβασης Ο Δήμος Σκύρου δικαιούται να καταγγείλει τη Σύμβαση κατά τη διάρκεια εκτέλεσής της, σε οποιαδήποτε από τις ακόλουθες περιπτώσεις: α) η σύμβαση έχει υποστεί ουσιώδη τροποποίηση, που θα απαιτούσε νέα διαδικασία σύναψης σύμβασης δυνάμει του άρθρου 132 του Ν. 4412/2016 (Α 147). β) ο ανάδοχος, κατά το χρόνο της ανάθεσης της σύμβασης, τελoύσε σε μια από τις καταστάσεις που αναφέρονται στο άρθρο 5 της παρούσης και, ως εκ τούτου, θα έπρεπε να έχει αποκλειστεί από τη διαδικασία της σύναψης σύμβασης. γ) η σύμβαση δεν έπρεπε να ανατεθεί στον ανάδοχο λόγω σοβαρής παραβίασης των υποχρεώσεων που υπέχει από τις Συνθήκες και την Οδηγία 2014/24/ΕΕ, η οποία έχει αναγνωριστεί με απόφαση του Δικαστηρίου της Ένωσης στο πλαίσιο διαδικασίας δυνάμει ταυ άρθρου 258 της ΣΛΕΕ. Άρθρο 13 ο : Λήξη της σύμβασης Η σύμβαση θεωρείται ότι εκτελέστηκε όταν συντρέχουν οι εξής προϋποθέσεις: α) παραδόθηκε ολόκληρη η ποσότητα ή, σε περίπτωση διαιρετού υλικού, η ποσότητα που παραδόθηκε υπολείπεται της συμβατικής, κατά μέρος που κρίνεται ως ασήμαντο από την Εκτελεστική Επιτροπή του Δήμου Σκύρου, ύστερα από γνωμοδότηση της ΕΠΠΣΑ, β) Παραλήφθηκαν οριστικά ποσοτικά και ποιοτικά τα υλικά που παραδόθηκαν, γ) Ολοκληρώθηκε η περίοδος της δοκιμαστικής λειτουργίας, δ) Έγινε η αποπληρωμή του συμβατικού τιμήματος, αφού προηγουμένως επιβλήθηκαν κυρώσεις ή εκπτώσεις και

67 ε) Εκπληρώθηκαν και οι λοιπές συμβατικές υποχρεώσεις και από τα δύο συμβαλλόμενα μέρη και αποδεσμεύθηκαν οι σχετικές εγγυήσεις κατά τα προβλεπόμενα από τη σύμβαση. Άρθρο 14 ο : Ανωτέρα Βία. Ο ανάδοχος που επικαλείται ανωτέρα βία υποχρεούται, μέσα σε είκοσι (20) ημέρες από τότε που συνέβησαν τα περιστατικά που συνιστούν την ανωτέρα βία, να αναφέρει εγγράφως αυτά και να προσκομίσει στον Δήμο Σκύρου τα απαραίτητα αποδεικτικά στοιχεία. ΑΡΘΡΟ 15 : Καλόπιστη Εφαρμογή της Σύμβασης - Διοικητικές Προσφυγές Κατά την Εκτέλεση της Σύμβασης 1. Ο Δήμος Σκύρου και ο ανάδοχος υποχρεούνται να αντιμετωπίζουν καλόπιστα τις αμοιβαίες υποχρεώσεις και τα δικαιώματά τους και να προσπαθούν για την επίλυση των διαφωνιών τους με πνεύμα συνεργασίας και αλληλεγγύης. Η λύση οποιασδήποτε διαφωνίας επιλύεται κατά τα λοιπά, κατά το Νόμο. 2. Ο ανάδοχος μπορεί κατά των αποφάσεων που επιβάλλουν σε βάρος του κυρώσεις να υποβάλει προσφυγή για λόγους νομιμότητας και ουσίας ενώπιον του Δήμου Σκύρου που εκτελεί τη σύμβαση, μέσα σε ανατρεπτική προθεσμία τριάντα (30) ημερών, από την ημερομηνία που έλαβε γνώση της σχετικής απόφασης, σύμφωνα με τα οριζόμενα στη διάταξη του άρθρου 205 του Ν. 4412/2016 (Α 147). Επί της προσφυγής, αποφασίζει η Εκτελεστικής Επιτροπή του Δήμου Σκύρου, ύστερα από γνωμοδότηση της Επιτροπής Παρακολούθησης. Η εν λόγω απόφαση δεν επιδέχεται προσβολή με άλλη οποιοσδήποτε φύσεως διοικητική προσφυγή. ΑΡΘΡΟ 16 - Υποχρεώσεις Αναδόχου Εκπαίδευση Στις υποχρεώσεις του αναδόχου περιλαμβάνεται επίσης, με δικά του μέσα και δαπάνες, η εκτέλεση των ακόλουθων εργασιών: Ο ανάδοχος οφείλει, αμέσως μετά την υπογραφή της Σύμβασης, να υποβάλει στην Α.Α. κάτοψη του χώρου εγκατάστασης (σε κλίμακα 1:50 ή μεγαλύτερη), στην οποία θα αποτυπώνονται με ακρίβεια όλα τα επί μέρους τμήματα που απαρτίζουν την Μονάδα (κιβώτια συνοδός εξοπλισμός κ.λπ.), στις πραγματικές τους διαστάσεις και στην οριστική τους θέση εγκατάστασης. Η παραπάνω χωροθέτηση θα έχει μελετηθεί πλήρως από τον ανάδοχο, ώστε να εξυπηρετούνται με τον καλύτερο δυνατό τρόπο οι λειτουργικές απαιτήσεις των Μονάδων (π.χ. ανεμπόδιστη πρόσβαση του προσωπικού σε κάθε υποσύστημα για διενέργεια ελέγχων και επισκευών, άνοιγμα θυρών και πλευρικών θυρίδων των κιβωτίων, εάν απαιτείται, προσέγγισης βοηθητικών οχημάτων, όπως περονοφόρα και μικροί φορτωτές για μετακίνηση/ μεταφορά βαρέων εξαρτημάτων κ.λπ.). Ο Ανάδοχος θα συντάξει και παραδώσει στην Υπηρεσία πλήρες και λεπτομερές πρόγραμμα εκπαίδευσης του προσωπικού της Υπηρεσίας, όπως αναφέρεται στις

68 Τεχνικές Προδιαγραφές. Η εκπαίδευση θα αφορά στον συγκεκριμένο τύπο συσκευών, συστημάτων και λογισμικών, τα οποία θα εγκατασταθούν. Επίσης, υποχρεούται να παρέχει, όποτε κληθεί, εκπαιδευτική υποστήριξη καθ' όλη τη διάρκεια της περιόδου εγγύησης / συντήρησης. Η εκπαίδευση θα πρέπει να ανταποκρίνεται στην όλη φιλοσοφία λειτουργίας και συντηρήσεως του συστήματος, ως αναφέρεται στην παρούσα και θα διεξαχθεί στην Ελληνική γλώσσα. ΑΡΘΡΟ 17 - Τόπος Διαμονής του Αναδόχου Ο Ανάδοχος υποχρεούται να δηλώσει τον τόπο και τη διεύθυνση της έδρας του κατά τη διάρκεια των έργων, προκειμένου να του κοινοποιούνται τα έγγραφα της Υπηρεσίας. ΑΡΘΡΟ 18 - Εκτέλεση Εργασιών 1. Ο ανάδοχος θα ελέγχει τις εργασίες κατά τη διάρκεια του έργου και θα έχει ένα ικανό επιβλέποντα που θα είναι συνεχώς στους χώρους του έργου, θα έχει εμπειρία σε παρόμοια έργα, θα συμμετέχει σε όλες τις συναντήσεις στο χώρο του έργου και θα είναι εγκεκριμένος από τον αρμόδιο Μηχανικό της Υπηρεσίας. Ο επιβλέπων αυτός δεν θα αλλάξει χωρίς τη σύμφωνη γνώμη του αρμόδιου Μηχανικού της Υπηρεσίας και θα είναι υπό τον συνεχή έλεγχο ενός έμπειρου Μηχανικού του αναδόχου, ο οποίος θα επισκέπτεται τους χώρους του έργου, όπως θα συμφωνηθεί με τον αρμόδιο Μηχανικό της Υπηρεσίας, κατά την διάρκεια υλοποίησης του έργου. 2. Ο ανάδοχος θα διαθέτει όλο το κατάλληλο εργατικό δυναμικό για την εγκατάσταση και τον έλεγχο του έργου, ειδικευμένο και ανειδίκευτο. 3. Ο ανάδοχος θα ειδοποιήσει, γραπτώς, τον αρμόδιο Μηχανικό της Υπηρεσίας όταν τελειώσει το έργο. Ο ανάδοχος θα εκτελέσει ελέγχους, παρουσία του μηχανικού και προς ικανοποίησή του, για κάθε μέρος του έργου, καθώς και για όλο το έργο και ο ανάδοχος θα διαθέσει το προσωπικό και τα υλικά που χρειάζονται για τυχόν προσωρινές συνδέσεις. 4. Ο ανάδοχος θα αναλάβει κάθε απαραίτητη προσωρινή εργασία που θα απαιτηθεί κατά τη διάρκεια της σύμβασης. 5. Ο ανάδοχος θα αναλάβει, με δικό του κόστος, κάθε υπερωρία που θα κριθεί αναγκαία για την ολοκλήρωση του έργου, σε σχέση με τις υπάρχουσες καταστάσεις σύμφωνα με τις οποίες θα εκτελέσει το έργο. ΑΡΘΡΟ 19 - Νόμοι και Σχετικές Διατάξεις Η εκτέλεση των αναφερομένων στην παρούσα μελέτη προσφοράς προμήθειας διέπεται από τις παρακάτω διατάξεις. 1. Τις διατάξεις της Οδηγίας 24/2014/ΕΕ σχετικά με τις δημόσιες προμήθειες και την κατάργηση της οδηγίας 2004/18/ΕΚ.

69 2. Τις διατάξεις του Ν. 4412/2016 «Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών (προσαρμογή στις Οδηγίες 2014/24/ ΕΕ και 2014/25/ΕΕ)» (Α 147). 3. Τις διατάξεις του Ν.3852/2010 «Νέα Αρχιτεκτονική της Αυτοδιοίκησης και της Αποκεντρωμένης Διοίκησης Πρόγραμμα Καλλικράτης» (Α 87), όπως ισχύει. 4. Τις διατάξεις του Ν. 3463/2006 «Κύρωση του Κώδικα Δήμων και Κοινοτήτων» (Α 114), όπως ισχύει. 5. Τις διατάξεις του Ν. 4071/2012 «Ρυθμίσεις για την τοπική ανάπτυξη, την αυτοδιοίκηση και την αποκεντρωμένη διοίκηση Ενσωμάτωση Οδηγίας 2009/50/ΕΚ» (Α 85). ΑΡΘΡΟ 20 - Αίτηση για Άδειες και Εγκρίσεις Σχεδιασμού Ο ανάδοχος θα πρέπει να υπολογίσει στην προσφορά του το κόστος και την παροχή όλων των αναγκαίων πληροφοριών σχεδίασης, ώστε η Υπηρεσία να μπορεί να πάρει όλες τις αναγκαίες εγκρίσεις και το υλικό που θα εγκατασταθεί σε σχέση με το εκτελούμενο έργο. ΑΡΘΡΟ 21 - Ασφάλεια κατά Κλοπής και Τυχαίας Επέμβασης Μέχρι να τεθεί ολόκληρο το έργο σε πλήρη λειτουργία θεματοφύλακας των υλικών που έχει προσκομισθεί ορίζεται ο ανάδοχος. Τα υλικά αυτά μπορούν να αποθηκευτούν σε αποθήκες της Υπηρεσίας, μετά από αίτημα του ανάδοχου, την ευθύνη όμως θα εξακολουθήσει να έχει ο ανάδοχος. Όλα τα υλικά και οι εγκαταστάσεις του έργου θα πρέπει να ασφαλιστούν από τον ανάδοχο κατά παντός κινδύνου, (κλοπή, πυρκαγιά κ.λπ.) σε αναγνωρισμένη ασφαλιστική εταιρεία και μέχρι την ημερομηνία οριστικής παράδοσης του συστήματος στην Υπηρεσία. Το ασφαλιστήριο συμβόλαιο θα προσκομισθεί στην Υπηρεσία και αποτελεί προϋπόθεση για την προώθηση των αντίστοιχων πληρωμών. ΑΡΘΡΟ 22 - Πληροφόρηση και Δημοσιότητα Η Πληροφόρηση και η Δημοσιότητα στο πλαίσιο του... Ο προμηθευτής είναι υπεύθυνος για την κατάλληλη σήμανση του χώρου εκτέλεσης των τεχνικών έργων, των φυσικών αντικειμένων και των παραδοτέων του έργου, με απαραίτητη αναφορά στη συγχρηματοδότηση του.. Η σχετική δαπάνη βαρύνει τον προμηθευτή. Ο Συντάξας Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Θεωρήθηκε Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυρέτα Σκαλτσάρη

70 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΕΥΒΟΙΑΣ ΔΗΜΟΣ ΣΚΥΡΟΥ Αριθμ. 6/2016 Προμήθεια, εγκατάσταση και θέση σε λειτουργία δύο φορητών μονάδων αφαλάτωσης υφάλμυρου ύδατος, τύπου Αντίστροφης Ώσμωσης (R.O.), παραγωγής 2.000m 3 /ημέρα, στη Σκύρο. ΓΕΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1 - Εκτέλεση Εργασιών 1.1 Ο Ανάδοχος θα ελέγχει τις εργασίες κατά την διάρκεια του έργου και θα έχει έναν ικανό επιβλέποντα που θα είναι συνεχώς στους χώρους του έργου, θα έχει εμπειρία σε παρόμοια έργα και θα είναι εγκεκριμένος από τον Αρμόδιο Μηχανικό της Υπηρεσίας. Ο επιβλέπων αυτός δεν θα αλλάξει χωρίς την σύμφωνη γνώμη του Αρμόδιου Μηχανικού της Υπηρεσίας. Ο επιβλέπων θα είναι υπό τον συνεχή έλεγχο ενός έμπειρου Μηχανικού του Αναδόχου, ο οποίος θα επισκέπτεται τους χώρους του έργου όπως θα συμφωνηθεί με τον Αρμόδιο Μηχανικό της Υπηρεσίας κατά την διάρκεια υλοποίησης του έργου και θα συμμετέχει σ' όλες τις συναντήσεις στο χώρο του έργου. 1.2 Ο Ανάδοχος θα διαθέτει όλη την κατάλληλη εργατική δύναμη για την εγκατάσταση και έλεγχο του έργου, ειδικευμένη και ανειδίκευτη. 1.3 Ο Ανάδοχος θα ειδοποιεί γραπτώς τον Αρμόδιο Μηχανικό της Υπηρεσίας όταν τελειώνει κάθε μέρος του έργου και όταν τελειώσει όλο το έργο. Ο Ανάδοχος θα εκτελέσει ελέγχους παρουσία του μηχανικού και προς ικανοποίησή του, για κάθε μέρος του έργου καθώς και για όλο το έργο. 1.4 Ο Ανάδοχος θα αναλάβει κάθε απαραίτητη προσωρινή εργασία που θα απαιτηθεί κατά την διάρκεια της σύμβασης. Επίσης ο Ανάδοχος θα διαθέσει το Προσωπικό και τα υλικά που χρειάζονται για τυχόν προσωρινές συνδέσεις. 1.5 Ο Ανάδοχος θα αναλάβει με δικό του κόστος κάθε υπερωρία που θα κριθεί αναγκαία για την ολοκλήρωση του έργου σε σχέση με τις υπάρχουσες καταστάσεις σύμφωνα με τις οποίες θα εκτελέσει το έργο.

71 ΑΡΘΡΟ 2 - Δημόσια Υγεία 2.1 Ο Ανάδοχος θα πρέπει να πάρει όλα τα μέτρα έτσι ώστε οι εργασίες που εκτελούνται να μην θέτουν σε κίνδυνο τη δημόσια υγεία και θα πρέπει να απομακρύνει από τους χώρους εργασίας αμέσως κάθε άτομο που απασχολείται από αυτόν άμεσα ή έμμεσα και δεν χρησιμοποιεί τα κατάλληλα μέσα υγιεινής που διατίθενται ή που κατά την γνώμη του Αρμόδιου Μηχανικού της Υπηρεσίας θέτει σε κίνδυνο τη δημόσι α υγεία. 2.2 Ο Ανάδοχος θα πρέπει να φροντίσει να προμηθεύσει όλους τους κατάλληλους χώρους υγιεινής για το Προσωπικό και θα πρέπει να φροντίζει για την σωστή αποκομιδή άχρηστων. Αυτό το μέτρο θα πρέπει να είναι αρκετό ώστε να εμποδίζουν κάθε πιθανή μόλυνση του χώρου εργασιών ή κάθε χώρου που ανήκει στην Υπηρεσία ή των παρακειμένων ιδιοκτησιών. ΑΡΘΡΟ 3 - Ποιότητα Εργασιών 3.1 Όλες οι εργασίες πρέπει να ακολουθούν τις καλύτερες αρχές της σύγχρονης τεχνικής και να εκτελούνται από εκπαιδευμένους τεχνικούς. 3.2 Όλα τα υλικά πρέπει να είναι σε αντιστοιχία με αυτό που περιγράφονται στο κείμενο αυτό, ή τα αντίστοιχα σχέδια. 3.3 Τα υλικά και οι συσκευές πρέπει να ακολουθούν τις αντίστοιχες Ελληνικές Προδιαγραφές εκτός αν περιγράφεται αλλιώς στο κείμενο αυτό ή τα αντίστοιχα σχέδια. 3.4 Ο Ανάδοχος θα πρέπει να διαθέτει κάθε σκάλα ή σκαλωσιά που θα χρειαστεί για το έργο. Όλα αυτά τα υλικά πρέπει να είναι σε καλή κατάσταση και να ακολουθούν τους ισχύοντες κανονισμούς ασφαλείας. ΑΡΘΡΟ 4 - Καταστροφές Υλικών 4.1 Ο Ανάδοχος θα είναι υπεύθυνος για όλα τα υλικά από την αρχή του έργου ως την υπογραφή του πρωτοκόλλου παραλαβής και η Υπηρεσία δεν είναι υπεύθυνη για όποια καταστροφή συμβεί στα υλικά που αποθηκεύονται στο ύπαιθρο χωρίς τα κατάλληλα μέτρα προστασίας από σκουριά, διάβρωση, σκόνη κλπ. 4.2 Όλα τα υλικά καλωδίωσης, αγωγοί και όλα τα αντικείμενα του εργοταξίου πρέπει να παραδίδονται, αποθηκεύονται και διατηρούνται με τα ανοικτά τους άκρα σφραγισμένα. Οι αγωγοί θα τοποθετούνται σε ειδικά κατασκευασμένα ράφια. Όλα τα εξαρτήματα θα πρέπει να αποθηκεύονται σε κιβώτια ή σάκους τοποθετημένους σε ειδικά κατασκευασμένα ράφια. 4.3 Όλα τα αποθηκευμένα υλικά θα πρέπει να τοποθετούνται κάτω από υδατοστεγή καλύμματα μέχρι την χρήση τους. 4.4 Ιδιαίτερη προσοχή πρέπει να δοθεί ώστε τα ηλεκτρικά υλικά και εργαλεία να είναι καθαρά, στεγνά, και σε καλή κατάσταση. 4.5 Ο Ανάδοχος θα είναι υπεύθυνος για τον έλεγχο της προστασίας των υλικών. 4.6 Ότι υλικό παραδίδεται στην Υπηρεσία θα πρέπει να επιθεωρείται και κάθε ζημιά σε αυτό να αναφέρεται αμέσως γραπτά και να δείχνεται στον Αρμόδιο

72 Μηχανικό της Υπηρεσίας. Υλικό που περισσεύει θα πρέπει να παραδίδεται στον Αρμόδιο Μηχανικό της Υπηρεσίας. ΑΡΘΡΟ 5 - Συμβατικά Σχέδια Ο Ανάδοχος θα πρέπει να δώσει στον Αρμόδιο Μηχανικό της Υπηρεσίας όλα τα σχέδια και προδιαγραφές για έγκριση πριν την αγορά, κατασκευή ή τοποθέτηση εξοπλισμού. Όταν τα σχέδια του Ανάδοχου δεν εγκρίνονται τότε αυτός θα πρέπει να υποβάλλει καινούρια σχέδια μέσα σε δύο εβδομάδες. Αν είναι αναγκαίο τα σχέδια αυτά θα διορθώνονται σύμφωνα με τις οδηγίες του υπεύθυνου Μηχανικού της Υπηρεσίας. Ο Ανάδοχος θα πρέπει να περιμένει τουλάχιστον δύο εβδομάδες για την έγκριση των σχεδίων. Επισημαίνεται ότι κάθε έγκριση που δίνεται από τον Μηχανικό δεν πρέπει να λαμβάνετε, ως έκφραση γνώμης από αυτόν ως προς την καταλληλότητα της σχεδίασης, αντοχής κλπ. του εξοπλισμού και δεν απαλλάσσει τον Ανάδοχο από τις υποχρεώσεις του σε σχέση με τη σύμβαση. Μετά την έγκριση ο Ανάδοχος θα πρέπει να δίνει στον Μηχανικό τρία αντίτυπα των σχεδίων για χρήση σαν συμβατικά σχέδια, μέσα σε 2 εβδομάδες. Όταν το έργο παραδοθεί ο Ανάδοχος πρέπει να παραδώσει όλα τα σχέδια που αναφέρονται στον κατάλογο Σχεδίων που θα δοθεί από τον Ανάδοχο και θα πρέπει να αντιπροσωπεύουν την πραγματική εγκατάσταση συστήματος. ΑΡΘΡΟ 6 - Παράδοση Υλικών Ο Ανάδοχος δεν θα παραδώσει υλικά πριν την ημερομηνία που αρχίζει το πρόγραμμα υλοποίησης του έργου. Κάθε υλικό που παραδίδεται πριν από τη στιγμή που ορίζει το πρόγραμμα, εκτός αν έχει συμφωνηθεί µε την Υπηρεσία, θα πρέπει να αποθηκεύεται εκτός των χώρων ταυ έργου μέχρι που να έρθει η ώρα της χρήσης τους. Τα έξοδα αποθήκευσης θα πληρώνονται από τον Ανάδοχο. Ο Ανάδοχος θα πρέπει να αναφέρει στην Υπηρεσία την πρόθεσή του για παράδοση υλικών αρκετά πριν από τον χρόνο παράδοσης. Το φόρτωμα και ξεφόρτωμα των υλικών είναι ευθύνη του Ανάδοχου. ΑΡΘΡΟ 7 ο - Εργασία στους Χώρους του Έργου 7.1 Η εργασία στους χώρους του έργου πρέπει να γίνεται τις καθιερωμένες ώρες εκτός αν γίνει διαφορετική συμφωνία µε τον Αρμόδιο Μηχανικό της Υπηρεσίας. 7.2 Όλα τα υλικά, εξαρτήματα κλπ. πρέπει να είναι καθαρά και να µην εμποδίζουν κατά κανένα τρόπο. 7.3 Τα άχρηστα υλικά πρέπει να καθαρίζονται κάθε μέρα και όταν το έργο τελειώσει ο Ανάδοχος πρέπει να απομακρύνει τα σκουπίδια και τα εργαλεία του.

73 ΑΡΘΡΟ 8 - Κωδικοποίηση Εξοπλισμού 8.1 Κάθε υλικό πρέπει να έχει πάνω του µια πινακίδα αδιάβροχη που πρέπει να αναγράφει στα Ελληνικά τουλάχιστον τις εξής πληροφορίες: Όνομα και διεύθυνση κατασκευαστή Περιγραφή αντικειμένου Νούμερο σειράς κατασκευαστή Βαθμονόμηση Κάθε άλλη αναγκαία πληροφορία σε σχέση με το αντικείμενο 8.2 Όλα τα αντικείμενα που χρησιμοποιούνται για ενδείξεις, συναγερμούς και ελέγχους πρέπει να έχουν πινακίδα που να αναφέρει την χρήση τους. Όλες οι καλωδιώσεις κλπ. πρέπει να είναι καθαρά μαρκαρισμένες για εύκολη συντήρηση. ΑΡΘΡΟ 9 ο - Τελειώματα 9.1 Ο Ανάδοχος θα πρέπει να προσέξει ώστε όλα τα υλικά και όργανα που θα χρησιμοποιηθούν για το έργο να έχουν επιφάνεια με ικανοποιητικά τελειώματα έτσι ώστε να ταιριάζουν στο περιβάλλον στο οποίο θα πραγματοποιηθεί το έργο. 9.2 Ο Προμηθευτής είναι υπεύθυνος να επισκευάσει τοίχους, πατώματα ή οροφές που χάλασαν στην διάρκεια των έργων και με δική του δαπάνη. ΑΡΘΡΟ 10 ο - Δοκιμές, Έλεγχοι και Αποδοχή 10.1 Οι γενικοί όροι που αφορούν τους εργοστασιακούς και επιτόπιους ελέγχους θα ισχύουν εκτός αν ορίζεται διαφορετικά για συγκεκριμένα όργανα στις προδιαγραφές Ο Ανάδοχος θα είναι υπεύθυνος για ότι χρειάζεται για τους ελέγχους και θα πρέπει να ειδοποιεί τον Αρμόδιο Μηχανικό της Υπηρεσίας τουλάχιστον 2 εβδομάδες πριν την ημέρα που θα γίνουν οι εργοστασιακοί ή οι επιτόπιοι έλεγχοι, εκτός αν ορίζεται διαφορετικά. Ο Ανάδοχος θα είναι υπεύθυνος για την χορήγηση όλων των υλικών και των τεχνικών που θα χρειαστούν για τους ελέγχους Αν κάποιο μέρος του υλικού δεν είναι σύμφωνο με τις προδιαγραφές, τότε ο Ανάδοχος θα πρέπει να το αντικαταστήσει με άλλο που θα πληροί τις προδιαγραφές ή θα πρέπει να ακολουθεί τις διαδικασίες που θα υποδειχθούν από τον υπεύθυνο Μηχανικό της Υπηρεσίας Όποιο αντικείμενο δεν περάσει τους ελέγχους, θα επανελεγχθεί μετά από λογική χρονική προθεσμία και ότι τυχόν έξοδα συνεπάγεται η επανάληψη αυτή θα αφαιρεθούν από τα χρήματα που πρέπει να πληρωθούν στο τέλος Αν ο Μηχανικός δεν παρίσταται σε κάποιον έλεγχο, ο Ανάδοχος θα κάνει έλεγχο σε συνθήκες που θα είναι ίδιες με αυτές που θα υπήρχαν αν παρίστατο Όλοι οι έλεγχοι που θα γίνουν από τον Ανάδοχο ή τον Αρμόδιο Μηχανικό της Υπηρεσίας θα γίνουν με ευθύνη και έξοδα του Ανάδοχου.

74 10.7 Έλεγχοι θα γίνουν σε όλα τα υλικά. Όταν ο Αρμόδιος Μηχανικός της Υπηρεσίας θέλει να παρευρεθεί στους ελέγχους, θα συμφωνηθεί να γίνουν σε μια ημερομηνία που βολεύει τον Αρμόδιο Μηχανικό της Υπηρεσίας και τον Ανάδοχο. Όλο το υλικό θα συνδεθεί και θα δουλέψει σε συνθήκες που να μοιάζουν το δυνατόν με τις τελικές συνθήκες που θα επικρατήσουν στο χώρο του έργου. Ο Ανάδοχος θα αποδείξει στον Αρμόδιο Μηχανικό της Υπηρεσίας την ακρίβεια των οργάνων μετρήσεως και θα πρέπει να έχει αποτελέσματα πρόσφατης μετρήσεως και θα πρέπει να έχει αποτελέσματα πρόσφατης βαθμονόμησης ή να οργανώσει βαθμονόμησή τους από ανεξάρτητο εργαστήριο με έξοδά του. Εφόσον όταν γίνονται οι έλεγχοι υπάρξει κάποια αμφιβολία για την ακρίβεια των οργάνων θα ξαναβαθμονομηθούν από τον Ανάδοχο ή θα πρέπει να υπολογισθεί το εύρος σφάλματος του κατασκευαστή στις μετρήσεις Όλα τα υλικά και οι συσκευές που συνθέτουν τα συστήματα εξοπλισμού θα ελεγχθούν στο εργοστάσιο του κατασκευαστή. Αν χρειαστεί ο Ανάδοχος θα κοινοποιήσει στον Αρμόδιο Μηχανικό της Υπηρεσίας ανάλογα πιστοποιητικά ελέγχου του εξοπλισμού που θα περιλαμβάνουν την λεπτομερή διαδικασία ελέγχου και πιστοποίησης ταυ εξοπλισμού Στο χώρο του έργου θα γίνουν τεστ από τον Ανάδοχο σύμφωνα με τις προδιαγραφές που συμφωνήθηκαν με τον Αρμόδιο Μηχανικό της Υπηρεσίας. 'Όλα τα υλικά, εργαλεία και τεχνικοί που χρειάζονται θα παρασχεθούν από τον Ανάδοχο. Όταν οι συσκευές έχουν εγκατασταθεί συνολικά και δουλεύουν ικανοποιητικά και πριν την αρχή της περιόδου συντήρηση κάθε κύρια συσκευή θα ελεγχθεί παρουσία του Αρμόδιου Μηχανικού της Υπηρεσίας για να αποδεχθεί ότι οι επιδόσεις που μετρήθηκαν στο εργοστάσιο ισχύουν και στο χώρο του έργου. Ο Ανάδοχος θα πρέπει να παραδώσει ένα πρόγραμμα των ελέγχων για να το εγκρίνει ο Αρμόδιος Μηχανικός της Υπηρεσίας. Το πρόγραμμα πρέπει να παραδοθεί τουλάχιστον τρεις εβδομάδες πριν τους ελέγχους. Οι έλεγχοι θα προχωρήσουν πριν εγκριθούν από τον Αρμόδιο Μηχανικό της Υπηρεσίας. Θα κρατηθούν αρχεία για όλους τους ελέγχους. Το αρχείο θα περιγράφει με λεπτομέρεια τα αποτελέσματα συμπεριλαμβανομένης κάθε αποτυχίας και διόρθωσής της. Όταν ολοκληρώνεται κάθε έλεγχος με την συμφωνία του Αρμόδιου Μηχανικού της Υπηρεσίας, θα υπογράφεται από τον Αρμόδιο Μηχανικό της Υπηρεσίας και τον εκπρόσωπο του Ανάδοχου το αντίστοιχο πιστοποιητικό ελέγχου. Σε ελέγχους που δεν παρευρίσκεται ο Μηχανικός θα τα υπογράφει ο υπεύθυνος μηχανικός δοκιμών μαζί με υπεύθυνο εκπρόσωπο του Ανάδοχου. Μαζί με τα εγχειρίδια λειτουργίας και συντήρησης θα δοθούν δεμένα αντίγραφα των αποτελεσμάτων. ΑΡΘΡΟ 11 - Παραλαβή Ο Ανάδοχος πρέπει να λάβει υπόψη του στην προσφορά κάθε επιτάχυνση εργασίας ή εργασία κατά τα Σαββατοκύριακα αναγκαία ώστε να διασφαλισθεί ότι όλα το σύστημα είναι τελείως έτοιμο προς λειτουργία την συμβατική ημερομηνία.

75 Ο Αρμόδιος Μηχανικός της Υπηρεσίας θα εκδώσει ένα πιστοποιητικό παραλαβής για κάθε ένα από τα τμήματα που θα τεθούν σε λειτουργία και θα ελεγχθούν. ΑΡΘΡΟ 12 - Απαιτήσεις Εγκατάστασης Οι παρακάτω όροι για τους Αναδόχους είναι πρόσθετοι στους Γενικούς όρους της Σύμβασης των οποίων θα αποτελούν μέρος Υπεργολάβος Ο Ανάδοχος θα είναι υπεύθυνος για την έκδοση ένας αντιγράφου από τα Συμβατικά Τεύχη για κάθε υπεργολάβο. Μη εκπλήρωση του παραπάνω όρου μπορεί να οδηγήσει σε καθυστερήσεις έως ότου γίνει δεκτός στο χώρο εργασιών. Ο κύριος Ανάδοχος θα είναι υπεύθυνος για όλους τους υπεργολάβους σε όλα τα θέματα Τοπικές Αρχές Οι απαιτήσεις των αντίστοιχων τοπικών Αρχών συμπεριλαμβανομένων του νερού, ηλεκτρικού και αερίου πρέπει να ληφθούν για όλα τα θέματα και οποιεσδήποτε απαιτούμενες αμοιβές θα πρέπει να πληρωθούν από τον Ανάδοχο Διασύνδεση με υπάρχουσες Υπηρεσίες Ο Ανάδοχος θα πρέπει να πάρει άδεια χρήσης υπαρχουσών υπηρεσιών και να συμφωνήσει με τον Υπεύθυνο Μηχανικό το χρονοδιάγραμμα χρήσης. Εφ' όσον ο Υπεύθυνος Μηχανικός συμφωνήσει οι εργασίες σύνδεσης θα γίνουν από την Υπηρεσία, ο Ανάδοχος θα ελέγξει αυτές τις συνδέσεις πριν αυτές χρησιμοποιηθούν και θα είναι υπεύθυνος γι' αυτές. Ο Ανάδοχος θα είναι υπεύθυνος για κάθε καλωδίωση μεταξύ του σταθμού και ενός σημείου τροφοδοσίας στον ίδιο χώρο και θα πραγματοποιήσει όλες τις συνδέσεις. Πηγές προμήθειας νερού, ηλεκτρικού, συμπιεσμένου αέρα κ.λ.π. για χρήση από τον Ανάδοχο θα υποδειχθούν από τον Αρμόδιο Μηχανικό της Υπηρεσίας Ασφάλεια Ο Ανάδοχος θα είναι υπεύθυνος για την υγεία των υπαλλήλων του ιδίου και των υπαλλήλων των υπεργολάβων του. Θα είναι υπεύθυνος ότι οι παραπάνω υπάλληλοι συμπεριφέρονται σύμφωνα με ένα λογικά και επαγγελματικό τρόπο ο οποίος θα συμβαδίζει με την αποφυγή ατυχήματος και πρόκληση τραυματισμού σε άτομα ή ζημία σε ιδιοκτησία. Ο Ανάδοχος πρέπει να γνωρίζει και να εφαρμόζει όλες τις θεσμικές ρύθμισες και κώδικα λειτουργίας που έχουν εφαρμογή στο προσωπικό που του ανήκει και σε εκείνο που ανήκει στους υπεργολάβους του και το έργο που καλύπτεται από το Συμβόλαιο και επιπρόσθετα να γνωρίζει και να εφαρμόζει όλες τις ειδικές απαιτήσεις ασφαλείας που θα του υποδείξει ο Αρμόδιος Μηχανικός της Υπηρεσίας. Κατά την εργασία του στους χώρους της Υπηρεσίας ο Ανάδοχος πρέπει να συμμορφώνεται με τους κανόνες ασφαλείας που θα είναι αναρτημένοι στην περιοχή. Ο Ανάδοχος πρέπει να υποδείξει ένα μέλος από το υπαλληλικό προσωπικό το οποίο θα ασχολείται με θέματα ασφαλείας και πρέπει να γνωστοποιήσει στον Αρμόδιο

76 Μηχανικό της Υπηρεσίας το όνομα του υποψηφίου. Ο υπεύθυνος ασφαλείας του Αναδόχου μπορεί να επισκέπτεται το εργοτάξιο κατά περιόδους. Ο Αρμόδιος Μηχανικός της Υπηρεσίας θα πληροφορήσει τον υποψήφιο του Αναδόχου ή για οποιουδήποτε ειδικούς όρους ασφαλείας οι οποίοι βρίσκονται σε ισχύ και ο υποψήφιος του Αναδόχου θα είναι υπεύθυνος για την εκπαίδευση του προσωπικού του Αναδόχου για τις παραπάνω διαδικασίες. Ο Ανάδοχος πρέπει να κρατά τον Αρμόδιο Μηχανικό της Υπηρεσίας ενήμερο για οποιεσδήποτε εργασίες που μπορούν να επηρεάσουν την υγεία και την ασφάλεια του προσωπικού της Υπηρεσίας ή άλλων στην περιοχή πλησίον της περιοχής εργασίας. Το προσωπικό του Αναδόχου πρέπει να συμμορφώνεται με όλους τους κανόνες ασφαλείας οι οποίοι έχουν ορισθεί από τον Αρμόδιο Μηχανικό της Υπηρεσίας έτσι ώστε να είναι προστατευμένο από πιθανούς κινδύνους στο εργοτάξιο το οποίο ανήκει στην Υπηρεσία Εξοπλισμός Ο Ανάδοχος πρέπει να προμηθεύσει σκαλωσιές, εργαλεία ανύψωσης, εξοπλισμό ασφαλείας δηλαδή δοκιμαστικές λάμπες, σχοινιά ασφαλείας, συσκευές αναπνοής κ.λπ. με σκοπό την είσοδο σε περιορισμένους χώρους εργαλεία και άλλο εξοπλισμό αναγκαίο για την εκτέλεση του έργου εκτός εάν γίνουν άλλες ειδικές ρυθμίσεις και θα είναι υπεύθυνος για την καλή κατάσταση και χρήση τους. Όπου ο εξοπλισμός είναι αντικείμενο νομοθετημένων ελέγχων, ο Ανάδοχος πρέπει να διαθέτει ένα πρόσφατο πιστοποιητικό ελέγχου, και είναι υποχρεωμένος να το παρουσιάσει εάν αυτό του ζητηθεί. Κάθε τέτοιος εξοπλισμός μπορεί να ελέγχεται οποιαδήποτε στιγμή από την Υπηρεσία. Ο Ανάδοχος δεν θα χρησιμοποιήσει εργαλεία ή εξοπλισμό της Υπηρεσίας χωρίς να έχει προηγηθεί ειδική άδεια από τον Αρμόδιο Μηχανικό της Υπηρεσίας, οπότε ο Ανάδοχος πρέπει να εξετάσει πριν τον χρησιμοποιήσει, πρέπει να είναι υπεύθυνος για τον εξοπλισμό και την ασφαλή του χρήση και το προσωπικό του Αναδόχου πρέπει να εκπαιδευτεί για τη χρησιμοποίησή του Τραυματισμοί Ο Ανάδοχος πρέπει να ειδοποιεί τον Αρμόδιο Μηχανικό της Υπηρεσίας για όλους τους τραυματισμούς κατά την παραμονή στους χώρους της Υπηρεσίας και για όλες τις απουσίες από τη δουλειά που αυτοί είχαν σαν αποτέλεσμα Υλικό Ασφαλείας Οι συναγερμοί φωτιάς, πυροσβεστήρες, πυροσβεστικό υλικό, αναπνευστικό υλικό, είναι σημειωμένα με ειδικές επιγραφές. Ο Ανάδοχος δεν θα εμποδίζει την χρήση τους και πρέπει να αναφέρει κάθε ζημιά στα υλικά αυτά στον Αρμόδιο Μηχανικό της Υπηρεσίας Εύφλεκτα και Πολύ Εύφλεκτα Υγρά Εύφλεκτα και πολύ εύφλεκτα υγρά απαγορεύονται στην περιοχή του έργου εκτός και αν τα δοχεία και η χρήση των υγρών αυτών είναι σύμφωνα με τους κανονισμούς και οι ποσότητες να είναι εγκεκριμένες από τον Αρμόδιο Μηχανικό της Υπηρεσίας Εμπόδια στην Πρόσβαση

77 Ο Ανάδοχος δεν πρέπει να εμποδίζει την πρόσβαση ή να κλείνει δρόμους και πεζοδρόμια χωρίς την γραπτή άδεια οπό τον Αρμόδιο Μηχανικό της Υπηρεσίας Κύλινδροι Αερίου Ο Ανάδοχος δεν θα πρέπει να τοποθετεί κυλίνδρους πεπιεσμένου αέρα μέσα σε κτίρια χωρίς την άδεια του Αρμόδιου Μηχανικού της Υπηρεσίας. 'Όποτε τέτοιοι κύλινδροι χρησιμοποιούνται πρέπει να είναι ασφαλείς και να τοποθετούνται όρθιοι όποτε αυτό είναι δυνατό Πρόσβαση από τον Ανάδοχο Ο Ανάδοχος και το προσωπικό του θα πρέπει να προσδιορίζονται στους χώρους εργασίας και πρέπει να πηγαίνουν στους χώρους αυτούς από δρόμους που υποδείχθηκαν από τον Αρμόδιο Μηχανικό της Υπηρεσίας Είσοδος σε διάφορους χώρους Το προσωπικό του Αναδόχου δεν θα μπαίνει σε πλημμυρισμένους χώρους, αγωγούς, containers, κ.λ.π., χωρίς την γραπτή άδεια του Αρμόδιου Μηχανικού της Υπηρεσίας Φωτιές Ο Ανάδοχος δε θα πρέπει να χρησιμοποιεί φλόγες ή οξυγονοκόλληση χωρίς γραπτή άδεια από τον Αρμόδιο Μηχανικό της Υπηρεσίας, ο οποίος θα πρέπει να κανονίσει είτε να υπάρχει πυροσβεστήρας στο χώρο είτε ο Ανάδοχος να δανειστεί πυροσβεστήρες που θα πρέπει να τοποθετηθούν κοντά στους χώρους όπου υπάρχει η πιθανότητα πυρκαγιάς Ρύπανση Ο Ανάδοχος θα πρέπει να υπακούει τους κανονισμούς που αφορούν την διάθεση ρυπάνσεως στο έδαφος, υπέδαφος, ή στην ατμόσφαιρα, την διάθεση άχρηστων αντικειμένων, το θόρυβο και άλλες ενοχλήσεις. Τίποτα από όσα αναφέρονται στις επόμενες παραγράφους δεν μεταβάλλει τα ανωτέρω αναφερόμενα στην παράγραφο αυτή Καθαριότητα χώρου Ο Ανάδοχος θα πρέπει να κρατά πάντα τον χώρο καθαρό σύμφωνα με τις απαιτήσεις του Αρμόδιου Μηχανικού της Υπηρεσίας. Τα άχρηστα υλικά θα πρέπει να απομακρύνονται καθώς εξελίσσεται το έργο και τα υλικά για απομάκρυνση θα πρέπει να τοποθετούνται σε χώρους που έχουν υποδειχθεί σαν χώροι απορριμμάτων από τον Αρμόδιο Μηχανικό της Υπηρεσίας. Όταν το έργο ολοκληρωθεί όλα τα άχρηστα υλικά θα πρέπει να απομακρυνθούν από το χώρο με επιβάρυνση του Ανάδοχου. Αν αυτό δε γίνει, συνεργεία θα καθαρίσουν το χώρο με επιβάρυνση του Προμηθευτή Υπερχείλιση Υγρών Υπερχείλιση υγρών σε δρόμους ή αγωγούς όμβριων πρέπει να αποτρέπεται και για να γίνει αυτό θα πρέπει να αναφέρεται αμέσως στον Αρμόδιο Μηχανικό της Υπηρεσίας Λάσπες στους δρόμους Ο Ανάδοχος δε θα αφήνει λάσπη στους δρόμους είτε μέσα είτε έξω από τους χώρους εργασίας. Αν είναι αναγκαίο θα πρέπει να καθαρίζεται ο χώρος από τις λάσπες.

78 Ο Συντάξας Τάκης Γεννηματάς Ηλ/γος Μηχ/κος ΠΕ Θεωρήθηκε Ο Προϊστάμενος της Τεχνικής Υπηρεσίας Σπυριδούλα Σκαλτσάρη
