1 مشبک کاذب سقف مشبک کاذب هایهای سقف Product Selector

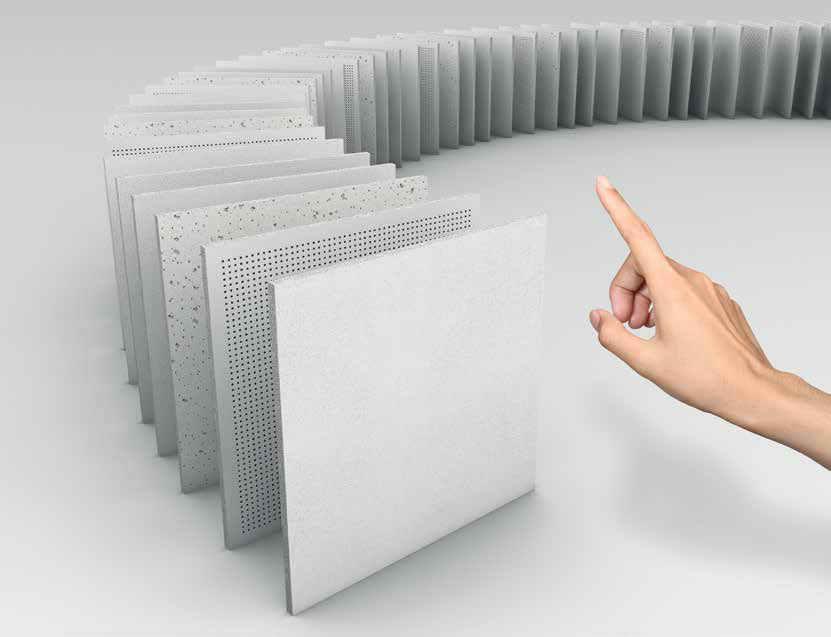

2 سقف کاذب مشبک تخصص ماست شرکت کناف ای. ام اف راه حل های جامع و تخصصی برای سقف های کاذب ارایه می دهد ارزش برنــد هــای معتبــر هنگامــی بــرای مشــتریان برجســته میگــردد کــه آنچــه آنهــا بــه دنبــال آن هســتند ماننــد کیفیــت و خدمــات را بــه ارمغــان مــی آورد. شــرکت کنــاف ای. ام. اف بــه عنــوان یــک شــرکت بیــن المللــی پیشــرو در صنعــت تولیــد ســقف هــای کاذب مفتخــر اســت کــه محصوالتــی بــا کیفیــت بــاال بــه همــراه ارایــه خدماتــی بــی نظیــر در اختیــار مشــتریان خــود قــرار مــی دهــد. ایــن شــرکت در دورانــی کــه ارزش هــا بــه ســرعت دســتخوش تغییــرات مــی شــوند همــواره کیفیــت نــوآوری و خالقیــت و بهــره گیــری از روش هــای جدیــد را ســر لوحــه کاری خود قــرار داده اســت. همچنیــن ایــن شــرکت بــا گســترش طیــف محصــوالت خــود ماننــد AMF MONDENA و AMF VENTATEC راه حــل هــای جامــع و تخصصــی بــه مشــتریان ارایــه مــی نمایــد. AMF TOPIQ AMF HERADESIGN AMF THERMATEX امــروزه شــرکت کنــاف ای. ام. اف بــرای دســت انــدرکاران ایــن صنعــت یــک نــام شــناخته شــده در سیســتم ســقف هــای کاذب ارائــه کننــده راه حــل هــای خالقانــه و همچنیــن تنــوع در محصــوالت مــی باشــد. AMF THERMATEX تایل های معدنی AMF TOPIQ تایل های معدنی تاپیک HERADESIGN پانل های آکوستیک (پشم چوب) 2 AMF VENTATEC سیستمزیرسازی AMF MONDENA تایل های فلزی

3 محیط زیست و بازیافت حفاظــت از محیــط زیســت بــا فرآینــد تولیــد آغــاز میگــردد. بــا انتخــاب صحیــح مــواد اولیــه پروســه تولیــد محصــوالت را مــی تــوان بگونــه ای تنظیــم نمــود کــه طــول عمــر مفیــد آنهــا بــه حــد اکثــر ممکــن افزایــش یابنــد. اســتفاده صحیــح از اســتاندارد هــا بهینــه ســازی ماشــین آالت و بــکار گیــری تکنولــوژی هــای مــدرن گزینــه هایــی هســتند کــه مصــرف انــرژی را بــرای تولیــد کاهــش مــی دهنــد و از انتشــار آالینــده هــا در محیــط زیســت جلوگیــری بــه عمــل مــی آورنــد. امــروزه در کارخانجــات AMF بــا بهرگیــری از تکنولــوژی هــای جدیــد فرآینــد تولیــد در یــک چرخــه بســته صــورت مــی پذیریــد. بطوریکــه آب مصرفــی بــه دفعــات بازیافــت مــی شــود و ضایــات ناشــی از پروســه تولیــد مجــددا بــه چرخــه تولیــد برگردانــده مــی شــوند. حــذف بســته بنــدی هــای غیــر ضــروری و کاهــش ضایعــات تــا حــد امــکان یکــی از اهــداف مهــم شــرکت کنــاف ای. ام. اف مــی باشــد. بطــور مثــال در ســاخت پالــت هــا چــوب هائــی بــکار مــی رونــد کــه بصــورت شــیمیائی پــردازش نشــده باشــند و در بســته بنــدی محصــوالت از مقوائــی بازیافــت شــده و پلــی اتلیــن خالــص اســتفاده مــی شــود. دوستدار طبیعت Eco Friendly ساختمان های سبز Green Buildings گواهی نامه های ساختمانی : عملکــرد بــاالی محصــوالت شــرکت کنــاف ای. ام. اف الزامات زیســت محیطــی ماننــد DGBN یــا LEED را بــرآورده نما یند. جهــت دریافــت اطالعــات بیشــتر بــا دفتــر شــرکت و ســایت مراجعــه فرمائیــد. جذب صوت آکوستیک حریق هایژن زیبایی مواد مورد استفاده در محصوالت تایل های معدنی : پایــداری منابــع طبیعــی یکــی از اولویــت هــای شــرکت کنــاف ای. ام. اف مــی باشــد. مــواد اولیــه ماننــد پرلیــت پشــم ســنگ خاک رس و نشاســته اجــزا اصلــی تشــکیل دهنــده محصــوالت ای. ام. اف مــی باشــند. ایــن مــواد بــا بهــره گیــری از یــک تکنولــوژی مــدرن بــه تایــل معدنــی تبدیــل مــی شــوند بطوریکــه کــه آب بــکار گرفتــه شــده در فرآینــد تولیــد حفــظ میگــردد. ایــن پروســه یــک فرآینــد تولیــد بســته نامیــده مــی شــودکه ضایعــات آن دوبــاره بــه چرخــه تولیــد برگردانــده مــی شــوند. ضریب هدایت حرارتی گواهینامه زیست محیطی فرشته آبی Blue Angel Eco Label محیط استریل فرشــته آبــی معتبرتریــن و قدیمــی تریــن گواهینامــه زیســت محیطی بــرای محصــوالت تولیــدی درجهان مــی باشــد. تولیداتی کــه دارای ایــن گواهینامــه میباشــند حفــظ و ســالمت محیــط زیســت از اولویــت هــای آنهــا مــی باشــد. همچنیــن در ســاخت محصــوالت نبایــد از مــواد و عناصــر مضرکــه تاثیــرات منفــی بــر روی محیــط داخــل ســاختمان داشــته باشــند اســتفاده شــود. عــالوه بــرآن درج برچســب فرشــته آبــی بــر روی محصــوالت بــه ایــن معنی اســت که مــواد بــکار رفتــه در تولید بگونه ای اســت کــه فرآینــد دفــع درانتهــای طــول عمــر مفیــد آنهــا بالمانــع می باشــد. بــرای دریافــت گواهینامــه فرشــته آبــی الزاماتــی وجــود دارندکــه تولیــد کننــدگان موظف بــه رعایت آنها می باشــند. بطــور مثال در فرآینــد تولیــد از ترکیبــات هالوژنــه نبایــد اســتفاده شــود! همچنین تولید کننــده مجاز نمی باشــد از مــواد نرم کننــده موادی کــه قابلیــت تشــکیل ســلول هــای ابــری در مــواد را دارنــد مــواد رنگــی کــه در آن هــا ســرب موجود باشــد کادمیــوم هــا و کروم VI را در تولیــد محصــوالت خود بــکار ببرند. عــالوه بــر آن محدودیــت هــای بســیار شــدیدی جهــت بکارگیــری از مــواد ارگانیــک ماننــد VOC و تولیــد گازهــای گلخانه ای کــه دردرجــه حــرارت معمولی(دمــای اطــاق) در هــوا منتشــر می شــوند وجــود دارد. انتشــار مولکولــی اینگونه مــواد باعث پایین آمــدن کیفیــت هــوای محیــط می شــود. مقاوم در برابر رطوبت قابل شستشو عایق صوت تصفیه کننده جهت هرگونه اطالعات تلفن : دورنگار : info@knaufamf.ir 3

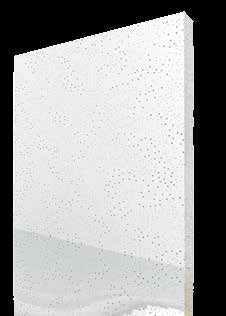

4 ترماتکس آکوستیک THERMATEX Acoustic عایق صوت (تایل به ضخامت )19mm ) (19 mm thickness, as per test certifcate A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی AW/GN جذب صوت αw = 0.65 as per DIN EN ISO : )قابلیت اکوستیک( NRC = 0.70 as per ASTM C 423 practical sound absorption αp ترماتکسآکوستیک REI30 - REI20 as per EN تا 95% 0.4 کالس بندی در محیط استریل کالس 4 طبق ISO تا %88 DIN EN طبق استاندارد w/mk و λ = 0, ضخامت 19 میلیمتر 4/6 کیلوگرم / مترمربع THERMATEX db Acoustic 24 mm عایق صوت (تایل به ضخامت )24mm A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی )قابلیت AW/GN SK, VT-S 15/24, VT-S15F AW/GN REI30- REI120 as per EN اکوستیک( NRC = 0.70 as per ASTM C 423 )ارائه ساختار توسط شرکت) practical sound absorption αp Dn,f,w=41 db as per DIN EN ISO ) (24 mm thickness, as per test certifcate جذب صوت αw = 0.65 as per DIN EN ISO : تا %88 DIN EN طبق استاندارد w/mk و λ = 0, تا 95% کالس بندی در محیط استریل کالس 4 طبق ISO ضخامت 24 میلیمتر 8/4 کیلوگرم / مترمربع THERMATEX db Acoustic 30 mm عایق صوت (تایل به ضخامت )30mm A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی )قابلیت AW/GN SK, VT-S 15/24, VT-S15F AW/GN )ارائه ساختار توسط شرکت) practical sound absorption αp REI30- REI120 as per EN اکوستیک( NRC = 0.70 as per ASTM C Dn,f,w=43 db as per DIN EN ISO ) (30 mm thickness, as per test certifcate جذب صوت αw = 0.65 as per DIN EN ISO : 4 SK, VT-S 15/24, VT-S15F )ارائه ساختار توسط شرکت) ترماتکسآکوستیک Dn,f,w=38 db as per DIN EN ISO تا %88 DIN EN طبق استاندارد w/mk و λ = 0, تا 95% کالس بندی در محیط استریل کالس 4 طبق ISO ضخامت 30 میلیمتر 10/5 کیلوگرم / مترمربع

5 ترماتکس آلفا وان THERMATEX Alpha ONE عایق صوت (تایل به ضخامت )24mm ) (24 mm thickness, as per test certifcate جذب صوت αw = 1.00 as per DIN EN ISO : )قابلیت Dn,f,w=29 db as per DIN EN ISO SK, VT-S 15/24, VT-S15F اکوستیک( NRC = 1.00 as per ASTM C 423 REI30 - REI90 as per EN 4102 Teil 2 )ارائه ساختار توسط شرکت) practical sound absorption αp ترماتکس آلفا انعکاس نور 0.8 ضریب انتقال حرارت تا %88 DIN EN طبق استاندارد w/mk و λ = 0, مقاومت در برابر رطوبت نسبی کالس بندی در محیط استریل 0.2 ابعاد تا 95% کالس 4 طبق ISO ضخامت 19 میلیمتر 4 کیلوگرم / مترمربع THERMATEX Alpha عایق صوت (تایل به ضخامت )19mm ) (19 mm thickness, as per test certifcate جذب صوت αw = 0.95 as per DIN EN ISO : )قابلیت Dn,f,w=29 db as per DIN EN ISO SK, VT-S 15/24, VT-S15F اکوستیک( NRC = 0.90 as per ASTM C 423 REI30 - REI90 as per EN 4102 Teil 2 )ارائه ساختار توسط شرکت) practical sound absorption αp تا 95% کالس بندی در محیط استریل کالس 4 طبق ISO ترماتکس آلفا db تا %88 DIN EN طبق استاندارد w/mk و λ = 0,040 ضخامت 19 میلیمتر 3/3 کیلوگرم / مترمربع THERMATEX Alpha db عایق صوت (تایل به ضخامت )22mm Dn,f,w=40 db as per DIN EN ISO ) (22 mm thickness, as per test certifcate جذب صوت αw = 0.80 as per DIN EN ISO : SK, VT-S 15/24, VT-S15F REI30 - REI90 as per EN 4102 Teil 2 )ارائه ساختار توسط شرکت) practical sound absorption αp تا %88 DIN EN طبق استاندارد w/mk و λ = 0,040 تا 95% کالس بندی در محیط استریل کالس 4 طبق ISO ضخامت 22 میلیمتر 5/5 کیلوگرم / مترمربع 5

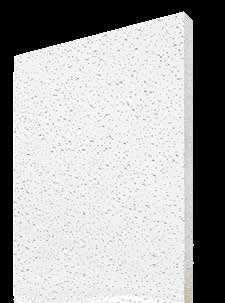

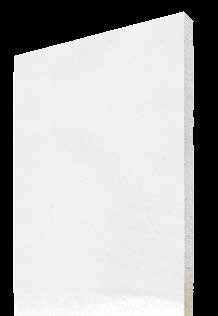

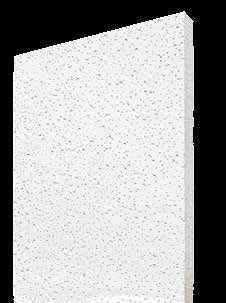

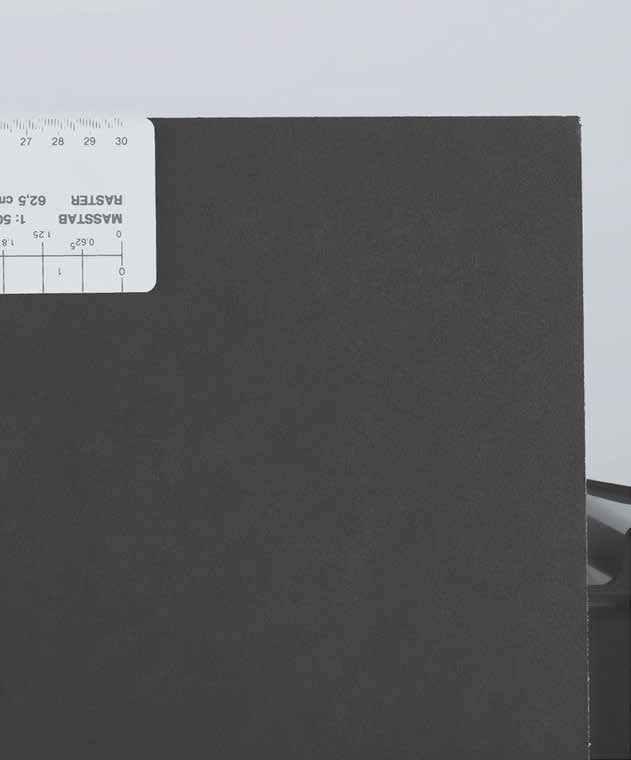

6 ترماتکس ترموفون THERMATEX Thermofon عایق صوت (تایل به ضخامت )15mm ) (15 mm thickness, as per test certifcate جذب صوت αw = 0.80 as per DIN EN ISO : )قابلیت Dn,f,w=28 db as per DIN EN ISO طبق سفارش SK, VT-S 15/24, VT 15/24 اکوستیک( NRC = 0.85 as per ASTM C 423 REI30- REI120 as per EN practical sound absorption αp تا %95 کالس بندی در محیط استریل کالس 4 طبق ISO ترماتکس آلفا مشکی تا % DIN EN طبق استاندارد λ = 0,038 w/mk ضخامت 15 میلیمتر 2/6 کیلوگرم / مترمربع THERMATEX Alpha black عایق صوت (تایل به ضخامت )19mm ) (19 mm thickness, as per test certifcate جذب صوت αw = 1.00 as per DIN EN ISO : )قابلیت Dn,f,w=29 db as per DIN EN ISO SK, VT-S 15F اکوستیک( NRC = 0.90 as per ASTM C 423 practical sound absorption αp ترماتکس آلفا رنگی ارائه ساختار توسط شرکت EN طبق استاندارد λ = 0,040 w/mk REI30 - REI90 as per EN 4102 Teil 2 تا %95 ضخامت 19 میلیمتر 3/3 کیلوگرم / مترمربع رنگ مشکی THERMATEX Alpha coloured عایق صوت (تایل به ضخامت )19mm Dn,f,w=29 db as per DIN EN ISO ) (19 mm thickness, as per test certifcate جذب صوت αw = 0.90 as per DIN EN ISO : )قابلیت اکوستیک( NRC = 0.95 as per ASTM C 423 SK, VT-S 15F practical sound absorption αp REI30 - REI90 as per EN 4102 Teil 2 ارائه ساختار توسط شرکت EN طبق استاندارد λ = 0,040 w/mk تا %95 ضخامت 19 میلیمتر 3/3 کیلوگرم / مترمربع مطابق با RAL,9004 RAL,9006 RAL,9023 RAL 9001 RAL 6018, RAL 3020, RAL 1023 RAL , RAL

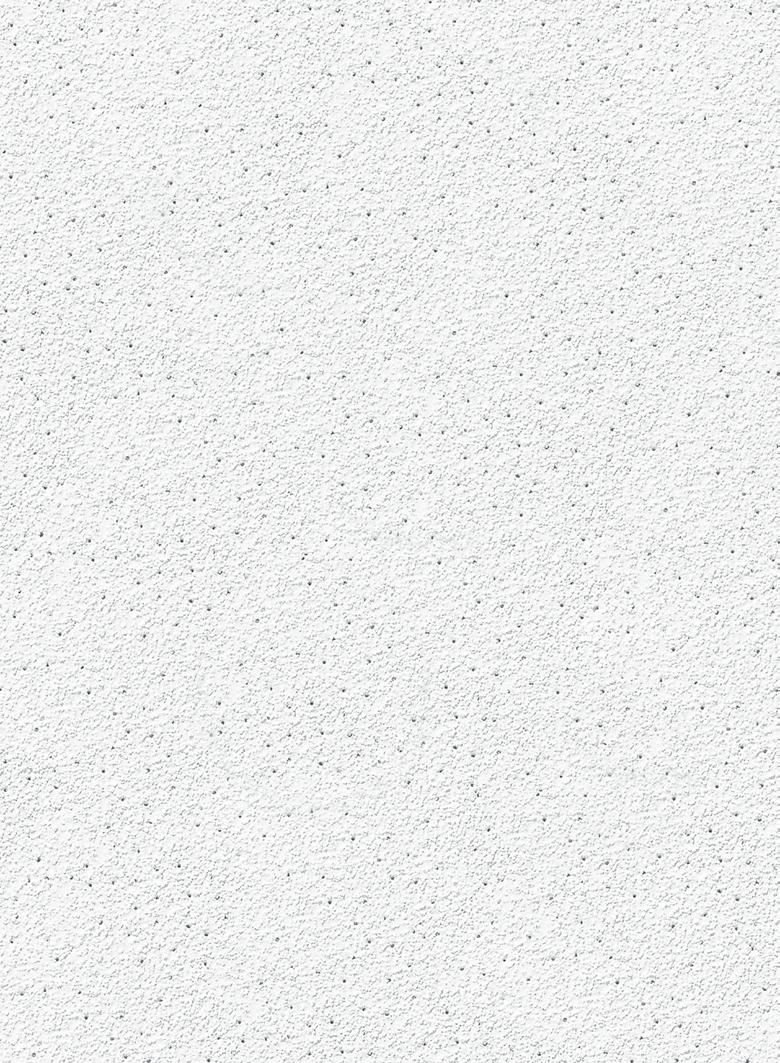

7 ترماتکس فاین استراتوﺱ سوراخ دار THERMATEX Fine Stratos micro perf. عایق صوت (تایل به ضخامت )15mm A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی ) (15 mm thickness, as per test certifcate AW/GN جذب صوت αw = 0.60 as per DIN EN ISO : )قابلیت practical sound absorption αp 0.65 ترماتکس فاین استراتوﺱ REI30- REI120 as per EN ارائه ساختار توسط شرکت SK, VT-S 15/24 اکوستیک( NRC = 0.55 as per ASTM C Dn,f,w=34 db as per DIN EN ISO تا %88 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk تا %95 کالس بندی در محیط استریل کالس 4 طبق ISO ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع THERMATEX Fine Stratos عایق صوت (تایل به ضخامت )15mm A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی ) (15 mm thickness, as per test certifcate جذب صوت αw = 0.10(L) as per DIN EN ISO : )قابلیت اکوستیک( NRC = 0.15 as per ASTM C 423 practical sound absorption αp ترماتکس استار SK, VT 15/24, AW/GN, GN/GN, AW/SK, GN/SK 0.15 Dn,f,w=34 db as per DIN EN ISO ارائه ساختار توسط شرکت تا %88 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk REI30- REI120 as per DIN 4102 Teil 2 تا %95 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع THERMATEX Star عایق صوت (تایل به ضخامت )15mm ) (15 mm thickness, as per test certifcate A سیستم سازه پنهان / تایل ها قابل جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی جذب صوت αw = 0.60 as per DIN EN ISO : )قابلیت SK, VT 15/24 REI30- REI120 as per DIN 4102 Teil 2 practical sound absorption αp 0.45 ارائه ساختار توسط شرکت اکوستیک( NRC = 0.60 as per ASTM C Dn,f,w=34 db as per DIN EN ISO تا %90 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk 0.4 تا %95 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع 7

8 ترماتکس الگونا سوراخ دار THERMATEX LAGUNA MICROmicro PERF.perf. THERMATEX Laguna عایق صوت (تایل به ضخامت )15mm ) (15 mm thickness, as per test certifcate جذب صوت αw = 0.60 as per DIN EN ISO : )قابلیت Dn,f,w=34 db as per DIN EN ISO SK, VT 15/24 اکوستیک( NRC = 0.60 as per ASTM C 423 REI30- REI90 as per DIN 4102 Teil 2 ارائه ساختار توسط شرکت practical sound absorption αp ترماتکس الگونا 0.75 تا %88 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk تا %90 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع THERMATEX Laguna عایق صوت (تایل به ضخامت )15mm ) (15 mm thickness, as per test certifcate جذب صوت αw = 0.10(L) as per DIN EN ISO : )قابلیت Dn,f,w=34 db as per DIN EN ISO SK, VT 15/24 اکوستیک( NRC = 0.10 as per ASTM C 423 REI30- REI90 as per DIN 4102 Teil 2 ارائه ساختار توسط شرکت practical sound absorption αp ترماتکس مرکور تا %88 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk تا %90 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع THERMATEX Mercure عایق صوت (تایل به ضخامت )15mm ) (15 mm thickness, as per test certifcate جذب صوت αw = 0.60 as per DIN EN ISO : )قابلیت Dn,f,w=34 db as per DIN EN ISO SK, VT 15/24 اکوستیک( NRC = 0.60 as per ASTM C 423 REI30- REI90 as per DIN 4102 Teil 2 ارائه ساختار توسط شرکت practical sound absorption αp تا %88 DIN EN طبق استاندارد λ = 0,052-0,057 w/mk تا %90 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع

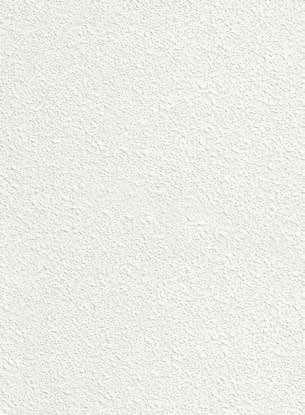

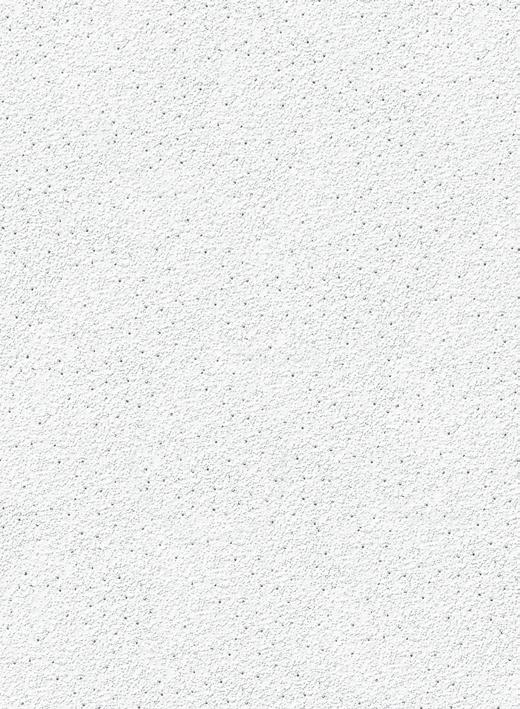

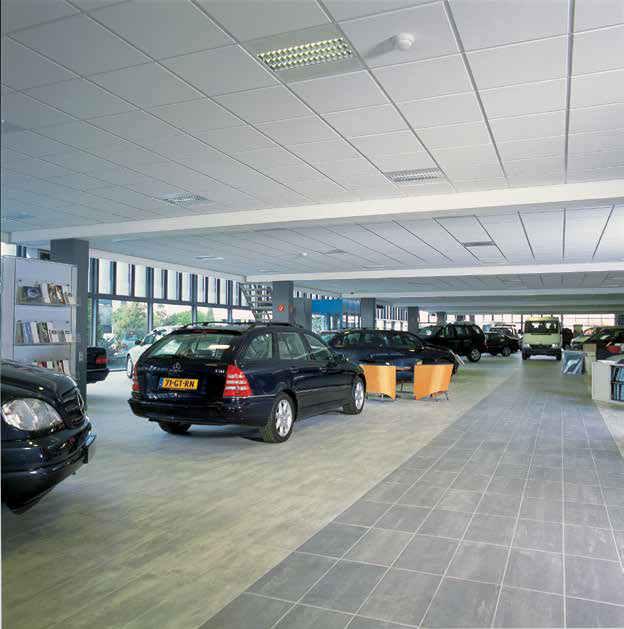

9 λ رطوبت نسبی هوا 600 * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل سفارش میباشد ضخامت 15 میلیمتر رنگ سفید مطابق با ) Frequenz f (Hz فاینفرسکو ترماتکسفاین ترماتکس فرسکو THERMATEX Feinfresko ترماتکس فاین استراتوﺱ عایق صوت (تایل به ضخامت )15mm ها نمایانها / تایل ها قابل جابجایی سیستم سازه نمایان / تایل های قابل جابجایی C C سیستم سازه تایلتایل جابجاییجابجایی لبه لبه قابلها قابل تایل / هاتایل نمایان / پنهان سازهنمایان و F سیستم خود ایستا سازه (15 mm ) thickness, as per test certificate های قابل جابجایی پنهان / تایل سیستمسازه نمایان و سیستم خود ایستا F جابجایی قابل ها / پنهان و نمایان I سیستم نواری با ساختمانی مصالح بندی جابجایی سازهخود ایستا سازه نمایان و پنهان / بندی مصالح ساختمانی تایل ها قابل کالس I سیستم نواری با سازه نمایان و پنهان / تایل های قابل جابجایی ها α ) = 0.60(H per و as DIN ISO جابجایی پنهان / تایل نمایان EN سازه نواری با جذب صوت : سیستم دودزدایی سوزندگی و لحاظلحاظ قابل به به دودزایی سوزندگی و جذب صوت αw = 0.60(H) as per DIN EN ISO : در کالس (قابلیت آکوستیک) جابجایی قابل ها / پنهان سازه طبق استاندارد )قابلیت اکوستیک( NRC = 0.60 as per ASTM C 423 جذب صوت α = 0.10(L) as per DIN EN ISO : (قابلیت آکوستیک) انعکاس نور نور انعکاس (ارائه ساختار توسط شرکت) 0.70 حرارت انتقال ضریب حرارت انتقال ضریب عایق صوت (تایل به ضخامت αp practical sound absorption αp α سیستم سازه نمایان / تایل ها قابل جابجایی سیستم ها سیستم ها صوت : سیستم سازه نمایان / تایل ها قابل جابجایی α جذب (15 ) mm thickness, as per test certificate سیستم خود ایستا سازه نمایان و پنهان / تایل ها قابل لبه (قابلیت آکوستیک) جابجایی F سیستم خود ایستا سازه نمایان و پنهان / تایل های قابل جابجایی ساختمانی سوزندگی ومصالح کالس بندی جابجایی سیستم نواری با سازه نمایان و پنهان / تایل دودزایی لحاظ جابجایی ها قابل به I سیستم نواری با سازه نمایان و پنهان / تایل های قابل در کالس طبق استاندارد سیستم سازه پنهان / تایل ها قابل جابجایی α = جذب صوت w 0.60(H) as per DIN EN ISO : α جذب صوت : )قابلیت اکوستیک( NRC = 0.60 as per ASTM C 423 (ارائه ساختار توسط شرکت) (قابلیت آکوستیک) انتقالنورحرارت 1.0 ضریب انعکاس )15 λ رطوبت نسبی هوا رنگ سفید مطابق با 0.50 رنگهای دیگر قابل طرح هاﻱ کالسیک ضخامت 15 میلیمتر 0.70 ) Frequenz f (Hz SK, VT 15/24 طبق استاندارد طبق کالس A2 S1 d0 در در استاندارد EN F30 توسط F90 as per DIN 4102 Teil 2 شرکت) ساختار (ارائه ارائه ساختارتاتوسط شرکت تا %87λ (15 ) mm thickness, as per test certificate سیستم سازه نمایان / تایل ها قابل جابجایی جابجایی خودهای سیستمتایل C سیستم سازه نمایان / نمایان و پنهان / تایل ها قابل جابجایی قابلسازه ایستا ها قابل جابجایی قابل / تایل پنهان پنهان / نمایان نمایانباو سازه سازهنواری جابجایی تایل وهای F سیستم خود ایستا در کالس طبق استاندارد قابلجابجایی هایقابل تایل ها پنهان / / تایل سازه وپنهان جابجایی سیستمنمایان I سیستم نواری با سازه لحاظ سوزندگی و دودزدایی = 0.10(L) as pe به α EN ISO جذب صوت : جذب αwdin ) = 0.10(L as per صوت DIN EN : ISO (ارائه ساختار توسط شرکت) (قابلیت آکوستیک) )قابلیت اکوستیک( NRC = 0.10 as per ASTM C 423 تا 92% عایق صوت (تایل به ضخامت )15mm رطوبت نسبی هوا class 4 nach ISO * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل سفارش میباشد ضخامت 15 میلیمتر رنگهای دیگر قابل سفارش praktischer Schallabsorptionsgrad αp λ رنگ سفید مطابق با ) (15 mm thickness, as per test certificate ) (15 mm thickness, as per test certifcate ترماتکس اشلیشت / پلین THERMATEX Schlicht / Plain ترماتکس اشلیشت Dn,f,w=34 db as per DIN EN ISO نسبی هوا حرارتنسبی انتقالرطوبت در برابر 0.8 مقاومت ضریب استاندارد λ = 0,052-0,057 w/mk رطوبتطبق DIN EN مقاومت در برابر رطوبت نسبی قابل % * 600 و 1200 * 600 میلیمتر در ابعاد دیگر تا سفارش میباشد 0.4 ابعاد ضخامت 15 میلیمتر 0.2 ضخامت / وزن وزن ضخامت / ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع رنگهای دیگر قابل رنگ سفید مطابق با 0 رنگ ها 1,0 0,8 0,20 0,10 0,05 0,05 ) Frequenz f (Hz 0,4 ) (15 mm thickness, as per test certifcate SK, VT 15/24 F30- F90 as per DIN 4102 Teil 2 ارائه ساختار توسط شرکت DIN EN طبق استاندارد λ = 0,052-0,057 w/mk 0,2 0,10 0,25 Dn,f,w=34 db as per DIN EN ISO تا %92 0,6 طرح هاﻱ کالسیک مقاوم سازﻱ لوازم روشنایﻲ در برابر حریق THERMATEX Fresko استراتوﺱ سوراخ دار ترماتکس فاین عایق صوت (تایل به ضخامت λ DIN EN طبق استاندارد λ = 0,052-0,057 w/mk رطوبت نسبی هوا تا % * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل ابعادابعاد سفارش میباشد ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع ضخامت 15 میلیمتر رنگ سفید مطابق با رنگهای دیگر قابل عایق صوت (تایل به ضخامت )15mm α practical sound absorption αp حافظت از تاسیسات داخل سقف در برابر حریق آویزها لوازم جانبﻲ مرکور ترماتکسفرسکو ترماتکس تا %87 تا %95 ضخامت 15 میلیمتر 4/0 کیلوگرم / مترمربع 9 ال گونا اتصاالت دیوار انواع مختلف لبه تایل و زیرسازﻱ سیستم سازه نمایان سیستم سازه نمایان ) Frequenz f (Hz 600 * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل سفارش میباشد )15 F30- F90 as per DIN 4102 Teil 2 شرکت) ساختار شرکت توسطتوسط ساختار (ارائه ارائه فاین استراتوﺱ )15 رنگ سفید مطابق با رنگهای دیگر قابل 0.4 در کالس طبق استاندارد ﺳﻴﺴﺘﻢ ضخامت 15 میلیمتر Frequenz ) f (Hz SK, VT 15/24 ﺳﻴﺴﺘﻢ ﺑﺎ ﺳﺎﺯﻩ ﻧﻤﺎﻳﺎﻥ ﻭ ﺗﺎﻳﻞ ﻫﺎﻯ ﻗﺎﺑﻞ ﺟﺎﻳﮕﺰﻳﻦ ی رطوبت نسبی هوا 600 * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل سفارش میباشد (15(15 mm as per pertest ) testcertificate ) certifcate mmthickness, thickness, as ﺳﻴﺴﺘﻢ λ )15 Dn,f,w=34 db as per DIN EN ISO ﺳﻴﺴﺘﻢ ﺑﺎ ﺳﺎﺯﻩ ﻧﻤﺎﻳﺎﻥ ﻭ ﺗﺎﻳﻞ ﻫﺎﻯ ﻗﺎﺑﻞ ﺟﺎﻳﮕﺰﻳﻦ )15 رنگهای دیگر قابل سفارش

10 رطوبت نسبی هوا 600 * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل سفارش میباشد ضخامت 15 میلیمتر رنگ سفید مطابق با ترماتکس آنتاریس C آنتاریس ترماتکس آنتاریس ترماتکسفیلیگران اکومین λ رنگهای دیگر قابل THERMATEX Antaris C سیستمهاها جابجایی قابلجابجایی تایلهاهاقابل نمایان / تایل سازهنمایان / سیستمسازه C سیستم C سیستم سازه نمایان / تایل های قابل جابجایی αα صوت : جذب صوت : جذب αw = 0.65 as per DIN صوت : جذب جابجایی قابل EN ها ISO تایل نمایان / سازه آکوستیک) قابلیت (( آکوستیک) قابلیت )قابلیت اکوستیک( NRC = 0.70 as per ASTM C 423 α جذب صوت : (قابلیت آکوستیک) عایق صوت (تایل به ضخامت )13mm ضخامت (تایلبهبهضخامت صوت(تایل عایقصوت عایق لبهلبهلبهتایل تایلبندی مصالح ساختمانی ساختمانی بندی مصالح ساختمانی مصالحو دودزایی سوزندگی لحاظ به ساختمانی بندیمصالح بندی دودزدایی سوزندگی و لحاظ بهبهبه دودزایی سوزندگی و لحاظ دودزایی برابرو سوزندگی لحاظ حریق مقاومت در )13 )13 Dn,f,w=30 db as per DIN EN ISO (13 per ) certifcate (13mm mm thickness, thickness, asas per testtest ) certificate ) (13 mm thickness, as per test certificate SK EN در در استاندارد طبق طبق A2 S1 d0 استاندارد در استاندارد در کالس طبقاستاندارد طبق حریق مقاومتدردر برابرحریق نوربرابر مقاومت انعکاس شرکت) ساختار as توسط ( 4102 Teil 2 ارائه REI30 per DIN شرکت) توسط ساختار توسط تا شرکت ساختار (ارائهرائه (ارائه ا شرکت) توسط ساختار انعکاس انتقال حرارت ضریب انعکاس نورنورنور انعکاس حرارت انتقال ضریب حرارت انتقال ضریب نسبی رطوبت برابر در مقاومت نسبی λ هوا رطوبت حرارت انتقال ضریب DIN EN طبق استاندارد = 0,052-0,057 w/mk نسبی رطوبت برابر در مقاومت نسبیهواهوا رطوبت نسبی رطوبت برابر در مقاومت 600 * 600 و * 600 تا %90 قابل نسبیتادیگر رطوبت ابعاد 1200 میلیمتر در قابل 600 و و **600 دیگرقابل ابعاددیگر میلیمتردردرابعاد 1200 میلیمتر 1200** *600 و *600 باشد می میلیمتر در ابعاد دیگر قابل سفارش می باشد باشد سفارشمیمیباشد وزن ضخامت / / وزن ضخامت ضخامت 15 میلیمتر 3/0 کیلوگرم / مترمربع ضخامت 13 میلیمتر وزن میلیمتر ضخامت / وزن ضخامت / ضخامت 1515 میلیمتر ضخامت رنگهاها دیگر رنگمطابق رنگ سفید سفید بامطابق با قابلقابل دیگر هایهای RAL 9010 رنگرنگ مطابقبا با قابل رنگهاها سفیدمطابق رنگسفید دیگرقابل هایدیگر رنگهای تا تا λ %88 λλ اکومین پلنتآنتاریس ترماتکس فیلیگران اکومین فیلیگران اکومین اکومین پلنت فیلیگران اکومین فیلیگران اکومین پلنت اکومینپلنت اکومین ECOMIN Planet سیستم سازه نمایان / تایل ها قابل جابجایی سیستم هاها سیستمهاها α جذب قابل جابجایی های قابل نمایان / / تایل سازه نمایان صوت : سازه جابجایی تایل ها جابجایی قابل تایلهاها نمایان / سازه آکوستیک) قابلیت ( جابجایی قابل / نمایان سازه جذب صوت αw = 0.55 as per DIN EN ISO : α جذب صوت : αα صوت : جذب جذب آکوستیک) NCR = 0.55 as per ASTM C 423 صوت : اکوستیک( )قابلیت قابلیت ( آکوستیک) قابلیتآکوستیک) ( (قابلیت عایق صوت (تایل به ضخامت )13 ) (13 mm thickness, as per test certificate لبهلبه لبهلبه لبه ساختمانی مصالح بندی ساختمانی مصالح بندی A2 S1 d0 EN در کالس طبق استاندارد مصالحساختمانی بندیمصالح کالسبندی ساختمانی استاندارد درکالس طبقاستاندارد طبق ساختمانی لحاظبندی در دردر استاندارد طبق دودزایی مصالحو سوزندگی دودزدایی سوزندگی و لحاظ بهبه دودزایی سوزندگی و لحاظ استاندارد طبق دودزایی و سوزندگی لحاظ بهبه به لحاظ سوزندگی و دودزایی حریق برابر در مقاومت حریق برابر مقاومت حریق برابر دردردر مقاومت REI30as per DIN 4102 Teil 2 حریق برابر مقاومت شرکت) توسطشرکت) ساختارتوسط (ارائهساختار (ارائه شرکت) توسط شرکت ساختارتوسط (ارائهساختار ارائه انعکاسنورنور شرکت) (ارائه ساختار توسط تا تا انعکاس تاتا انعکاسنورنور %88 انعکاس حرارت انتقال ضریب λλ حرارت انتقال ضریب λ حرارت انتقالحرارت ضریبانتقال ضریب رطوبت نسبی DIN EN طبق استاندارد λλ= 0,052-0,057 w/mk برابر در مقاومت نسبیهواهوا رطوبت نسبی رطوبتنسبی برابررطوبت مقاومتدردربرابر مقاومت رطوبتنسبی رطوبت نسبی هوا تا تا نسبی رطوبتنسبی برابررطوبت مقاومتدردربرابر مقاومت نسبی هوا %70 رطوبت تا قابل دیگر در میلیمتر 1200 * 600 و 600 * 600 قابل میلیمتر * *600 و 600 دیگرقابل دیگر دردرابعاد میلیمتر میلیمتر**در *600 وو 600 باشد می قابل 1200 دیگر باشد میباشد سفارشمی باشد می ضخامت 13 میلیمتر 3/5 کیلوگرم / مترمربع وزن ضخامت میلیمتر ضخامت ضخامتها // وزن ضخامت / وزن 13 بامیلیمتر 13 ضخامت میلیمتر 15 ضخامت RAL 9010 رنگ های دیگر قابل سفارش مطابق رنگ سفید با مطابق سفید قابل دیگر های رنگهاها مطابق قابل دیگر های سفیدمطابق رنگسفید مطابقبا بابا سفید قابلقابل دیگردیگر هایهای ها SK ECOMIN Filigran ها سیستمهاهاها جابجایی قابل ها / نمایان سازه قابلجابجایی تایلهاهاقابل نمایان / تایل سازهنمایان / سیستمسازه جابجایی C سیستم سازه نمایان / تایل های قابل جابجایی α صوت : جذب صوت : جذب صوت αα αw = 0.55 as per DIN EN ISO : صوت : جذب جذب آکوستیک) قابلیت ( آکوستیک) قابلیت آکوستیک) قابلیت ( ( )قابلیت اکوستیک( NRC = 0.50 as per ASTM C 423 لبهلبهتایل بندی مصالح ساختمانی کالستایل لبه SK در کالس طبق استاندارد ساختمانی مصالح بندی ساختمانی بندی مصالح سوزندگی و دودزایی لحاظ به دردر استاندارد طبق استاندارد طبق ساختمانی مصالح لحاظ بندی بهکالس دودزایی سوزندگی و دودزایی و سوزندگی لحاظ بهمقاومت در برابر حریق حریقدودزدایی سوزندگی و به لحاظ برابرحریق مقاومتدردربرابر مقاومت (ارائه ساختار توسط شرکت) شرکت) توسط ساختار (ارائه حریق برابر در مقاومت شرکت) توسط ساختار (ارائه REI30as per DIN 4102 Teil 2 نور انعکاس انعکاسنورنور انعکاس انتقال حرارت ضریب ارائه ساختار توسطتاشرکت λ حرارت انتقال ضریب λλ نورحرارت انتقال ضریب نسبی برابر رطوبت انعکاسدر مقاومت %90 هوا رطوبتتانسبی نسبی برابر مقاومت نسبیهواهوا رطوبت تا تا رطوبتنسبی رطوبت ضریبدردربرابر مقاومت نسبی رطوبت حرارت انتقال DIN EN طبق استاندارد λ = 0,052-0,057 w/mk 600 * 600 و 1200 * 600 میلیمتر در ابعاد دیگر قابل قابل دیگر % * 600 و 1200 * 600 میلیمتر در ابعاد تا باشد سفارشمیمیباشد وزن / ضخامت میلیمتر ضخامت / ضخامت 1313 میلیمتر ضخامت وزنوزن ضخامت / ضخامت 13 میلیمتر 3/5 کیلوگرم / مترمربع با مطابق سفید قابل دیگر های رنگهاها با مطابق سفید قابل دیگر های مطابق با رنگ سفید RAL 9010 رنگرنگ قابلسفارش دیگرقابل هایدیگر های مطابق با رنگ سفید اکومین پلنت 10 سیستم سازه نمایان / تایل ها قابل جابجایی

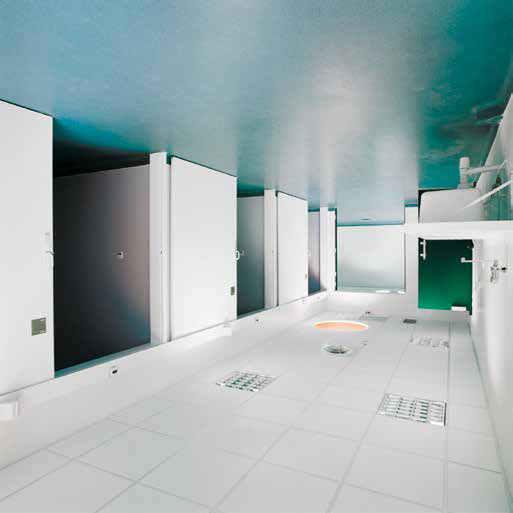

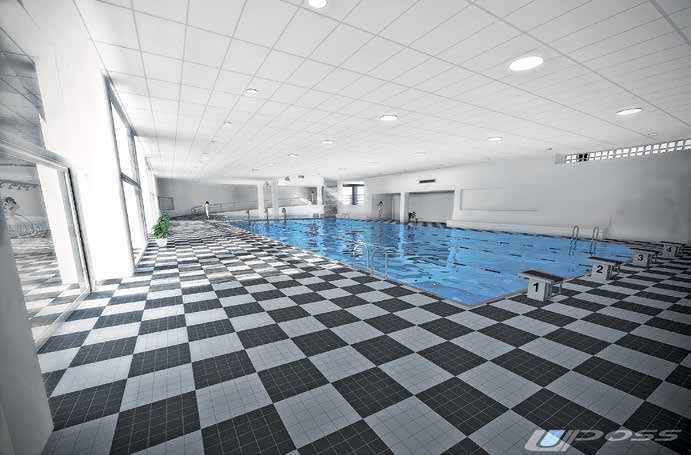

11 ترماتکس آکواتک THERMATEX Aquatec تایل آکوستیک برای فضاهای خیس در محیــط هائــی کــه بطــور دائــم در معــرض رطوبــت مــی باشــند ماننــد ســالن هــای اســتخر ســرویس هــای بهداشــتی آشــپزخانه هــای صنعتــی مــی بایســت ســقف کاذب در مقابــل رطوبــت مقــاوم مــی باشــد. ایــن تایــل هــا بدلیــل ســاختار خاصــی کــه دارنــد % 100 در مقابــل رطوبــت مقــاوم هســتندو هنگامیکــه در معــرض رطوبــت و حــرارت بــاال بیــن صفــر تــا 40 درجــه ســانتیگراد قــرار مــی گیرنــد ابعــاد آن هــا تغییــر نمــی کنــد! بدیــن جهــت THERMATEX Aquatec بــرای ســاختمان ها در مناطــق مرطــوب و یــا محیــط هایــی کــه نیــاز بــه رطوبــت بــاال دارنــد مناســب مــی باشــد. تایــل هــای THERMATEX Aquatec بگونــه ای طراحــی شــده انــد کــه کامــال قابــل شستشــو بــوده و نظافــت آن هــا بــه آســانی انجــام مــی شــود. ایــن تایــل هــا جــاذب صــوت بســیار خوبــی هســتند و از انعــکاص صــوت و ایجــاد همهمــه جلوگیــری مــی نماینــد. موارد مصرف : تایل های THERMATEX Aquatec برای محیط ها با ویژگی خاص توصیه می شوند مانند : تاسیسات مراکز بهداشتی سرویس های بهداشتی آشپز خانه های صنعتی سالن های استخر آب دروانی و... عایق صوت (تایل به ضخامت )19mm A سیستم سازه پنهان / تایل ها قابل جابجایی ) (19 mm thickness, as per test certifcate SK, VT-S 15/24, AW/GN جذب صوت αw = 0.90 as per DIN EN ISO : )قابلیت اکوستیک( NRC = 0.90 as per ASTM C 423 practical sound absorption αp 100% RH REI30- REI120 as per EN ارائه ساختار توسط شرکت Dn,f,w=28 db as per DIN EN ISO تا %88 DIN EN طبق استاندارد λ = 0,040 w/mk تا %100 کالس بندی در محیط استریل کالس 4 طبق ISO ضخامت 19 میلیمتر 5/2 کیلوگرم / مترمربع 11

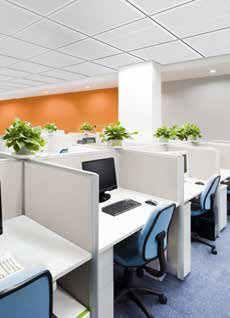

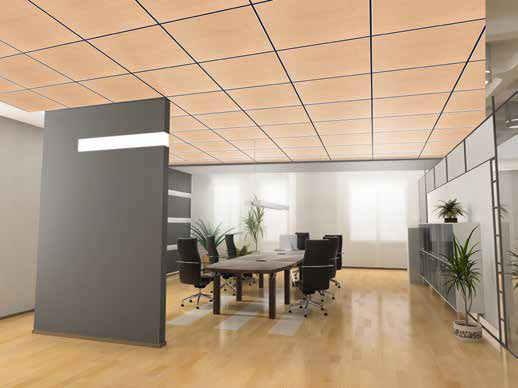

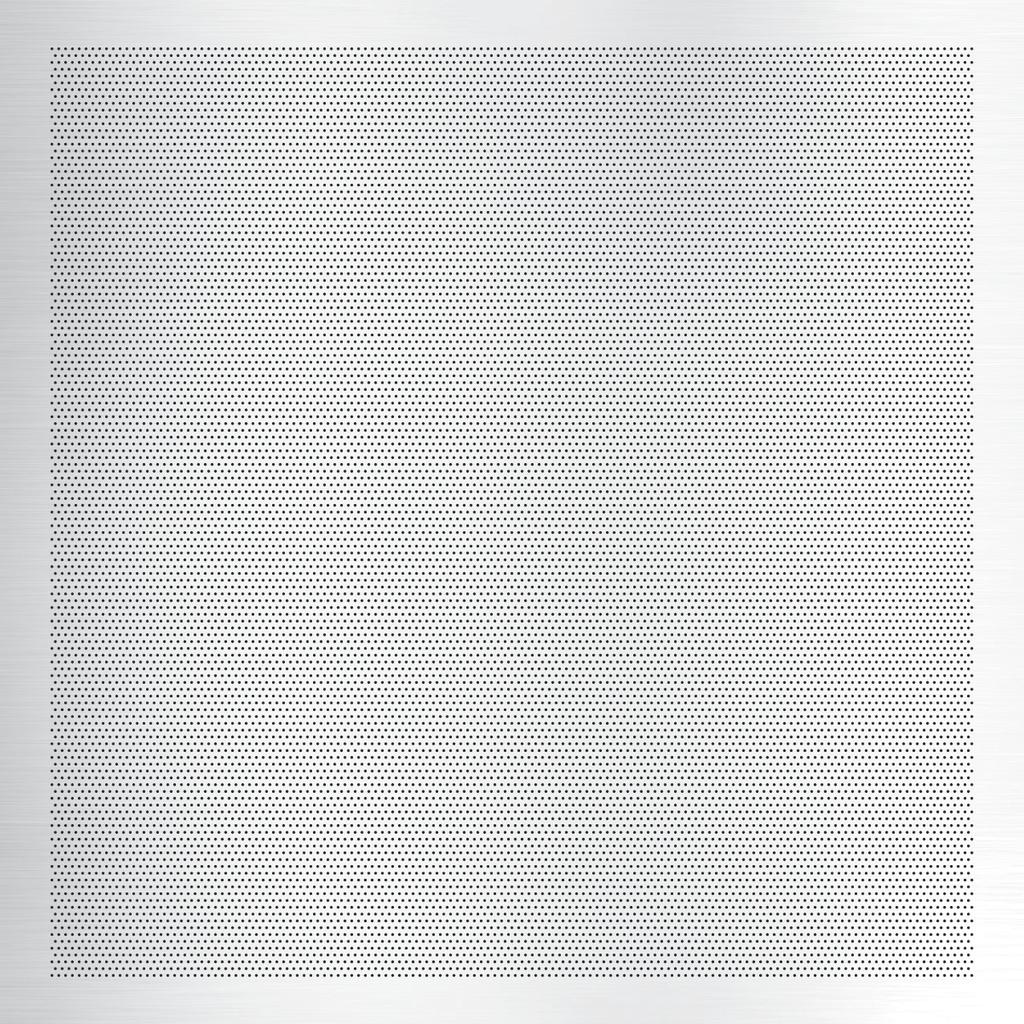

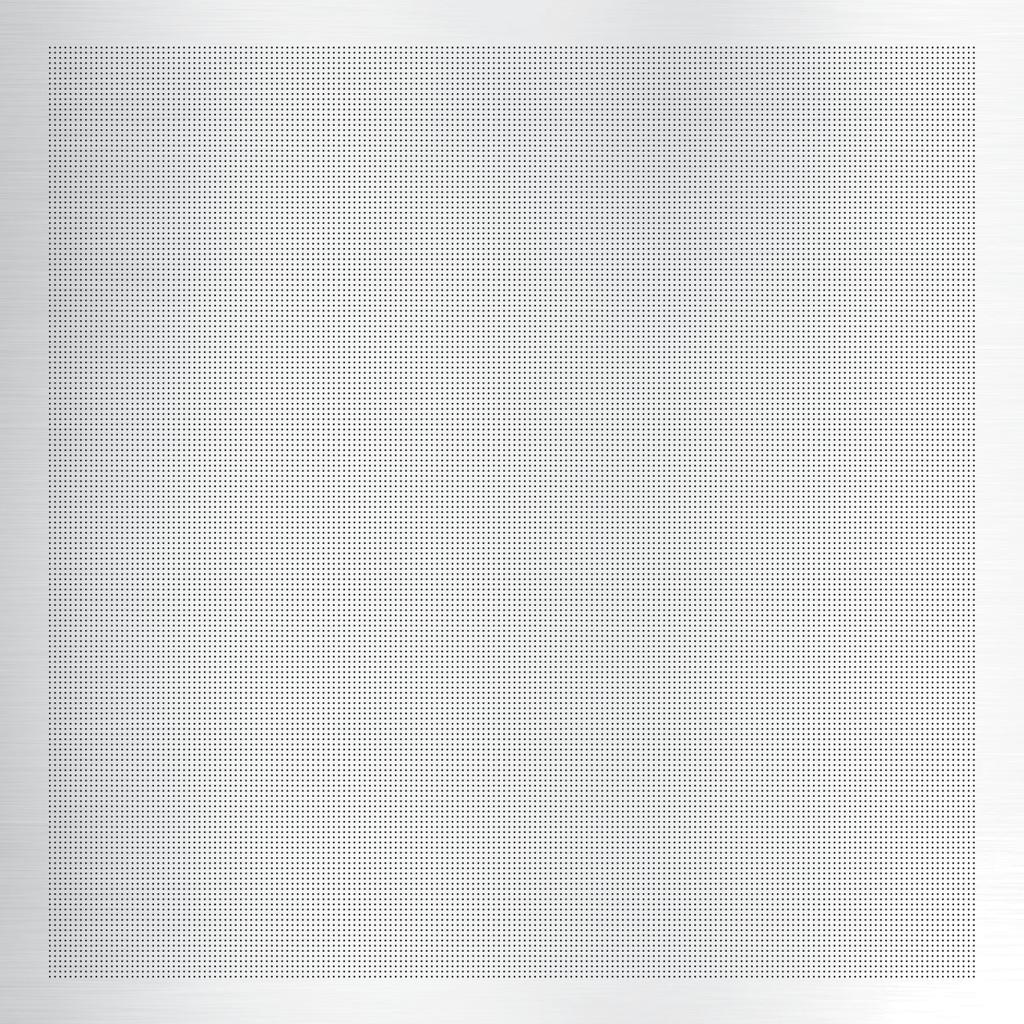

12 تایل های ترماتکس واریوالین : THERMATEX Varioline خلق فضائی زیبا و منحصر بفرد مزایای ترماتکس وریوالین : ترماتکــس واریوالیــن تایــل هــای معدنــی هســتندکه در طــرح هــای چوبــی و فلــزی تولیــد مــی شــوند و برحســب نیــاز و ســلیقه محیطــی گــرم و صمیمانــه بــا طــرح چــوب و یــا ظرافــت فلــز را ایجــاد مــی نماینــد. ایــن تایــل هــا الزاماتــی چــون حفاظــت در برابــر حریــق آکوســتیک عایــق صوتــی و مقاومــت در برابــر رطوبــت را طبــق اســتاندارد هــای رایــج بــرآورده مــی نمایــد. طرح چوب با ترماتکس واریوالین - امکان سفارش در طرح های مختلف قابلیت جذب صوت باال مقاوم در مقابل حریق وزن سبک % 100 قابل بازیافت THERMATEX Varioline wood اگــر فضــای داخلــی شــما بــا ســقف هــای چوبــی طراحــی شــده اســت و همزمــان مــی بایــد الزاماتــی ماننــد حریــق آکوســتیک و مقاومــت در برابــر رطوبــت در آن محیــط تامیــن شــود تایــل هــای معدنــی ترماتکــس واروالیــن بــا طــرح چــوب مناســب تریــن گزینــه مــی باشــند. چوب درخت بلوط چوب درخت گیالس(اروپایی) چوب درخت صنوبر Practical sound absorption coefficient αp چوب درخت گیالس(آمریکایی) چوب درخت توس چوب درخت زبان گنجشک THERMATEX Varioline wood Frequency f / Hz Edge configuration Technical data Building Thermal Fire material Humidity conductivity resistance class resistance (DIN / ) (EN ) EN ) (EN αw = 0.95 REI Dn,f,w = 28 db A2-s1,d0 95% RH NRC = 0.90 REI 90 W/mK ) αw = 0.65 (H Dn,f,w = 38 db A2-s1,d0 REI 30 95% RH NRC = 0.70 W/mK ) αw = 0.65 (H Dn,f,w = 40 db A2-s1,d0 REI 30 95% RH NRC = 0.70 W/mK Sound attenuation (EN / ) EN ISO ترماتکس واریوالین طرح فلز Sound absorption ) (EN ISO VT VT SK SF AW/SK S15/24 S15F THERMATEX Varioline metal Practical sound absorption coefficient αp طرح B Rg Thickness/ THERMATEX Systems weight 19 mm 600 x 600, (3.0 kg/m²) 625 x mm 600 x 600, (8.4 kg/m²) 625 x mm x ) (4.6 kg/m² Frequency f / Hz طرح D Qg Format THERMATEX Varioline metal بــه جــای ســوراخ بــر روی تایــل هــا کــه در نــوع فلــزی آنهــا بســیار متــداول اســت طــرح ســوراخ هــا بــر روی تایــل هــای معدنــی بــا کیفیــت بــاال چــاپ مــی شــوند. ترکیــب تایــل هــای ســفید واریوالیــن همــراه بــا پانــچ هــای مشــکی در مــدل هــای لبــه تخــت و لبــه دار ســقف کاذبــی بــا ظرافــت و مــدرن را بــه تصویــر مــی کشــند.. ایــن تایــل هــا الزامــات حریــق آکوســتیک و رطوبــت را تامیــن مینماینــد. طرح C Rg D Wood finishes طرح A Rg Varioline Varioline SF F, I Varioline Acoustic

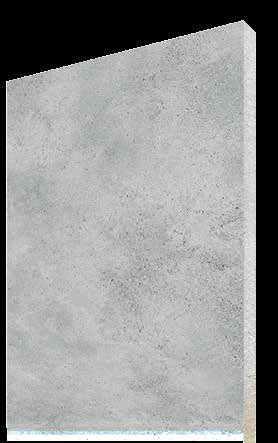

13 ترماتکس واریوالین موتیف THERMATEX Varioline motif طراحی اختصاصی سقف کاذب عــالوه برطــرح هــای چوبــی و فلــزی ســقف کاذب اطــاق مــی توانــد بصــورت سفارشــی و دلخــواه تزئیــن شــود. بــرای مثــال لوگــوی شــرکتها طــرح و عکســهای خــاص بصــورت رنگــی بــر روی تایــل چــاپ مــی شــوند. پیــاده ســازی طــرح هــای اختصاصــی بســیار ســاده مــی باشــد. تنهــا کاری کــه مــی بایــد انجام شــود ارایــه فایــل قابــل چــاپ از طــرح مــورد نظــر اســت. طراحــی برحســب ســفارش توســط شــرکت نیــز امــکان پذیــر مــی باشــد. مشخصات فایل ارائه شده می باید به شرح ریز باشد : فایل آماده به چاپ بر حسب فرمت tif, jpg, esp فایل آماده به چاپ بر حسب فرمت PDF in x/3 Standard رزولوشن حداقل dpi 200 بصورت آلترناتیو فایل وکتور برای فایل چاپی 3 میلیمتر از هر طرف لبه در نظر گرقته شود THERMATEX Varioline motif Practical sound absorption coefficient αp Frequency f / Hz تایل های ترماتکس وریوالین (موتیف شهری) THERMATEX Varioline Urban Style تایــل هــای ترماتکــس وآریوالیــن موتیــف شــهری تایــل هــای روکــش داری مــی باشــند کــه قابلیــت جــذب صــوت بســیار باالیــی دارنــد و عــالوه بــر آن بســیاری از ویژگــی هــای فیزیکــی ماننــد مقــاوم بــودن در مقابــل حریــق آکوســتیک و گواهینامــه اســتفاده در محیــط هــای تمیــز (اســتریل) طبــق ISO را نیــز دارا مــی باشــند. همچنیــن طــرح هــای واریوالیــن موتیــف شــهری جلــوه بصــری خاصــی را بــرای محیــط شــما بــه ارمغــان مــی آورد کــه محدودیــت زمانــی بــرای کاربــری آن وجــود نــدارد و بــا بافــت هــای شــهری هــم خوانــی دارد. NEW THERMATEX Varioline Urban Style Practical sound absorption coefficient αp Frequency f / Hz پاپیروس آجر پشم چوب بتون 13

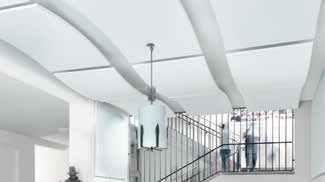

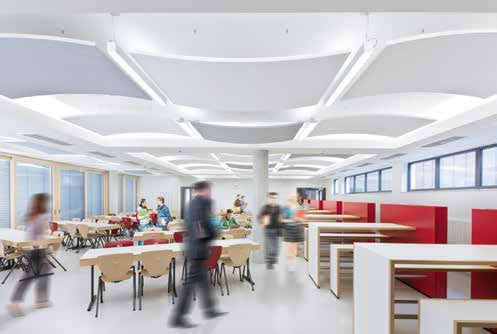

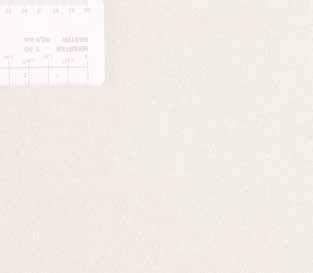

14 ترماتکس سونیک THERMATEX Sonic ترماتکــس ســونیک انتظــارات شــما را بیش از یک ســقف ســاده بــرآورده مــی نماید. مرور کلی ترماتکس سونیک : در معمــاری مــدرن از مصالــح ســخت و منعکــس کننــده ماننــد شیشــه فلــز و بتــون اســتفاده مــی شــود. ایــن بدیــن معنــی اســت کــه ســطوح جــاذب صــوت محــدودی جهــت آکوســتیک کــردن و ایجــاد محیطــی آرامــش بخــش باقــی مــی مانــد. ترماتکس سونیک آرک طرح های خاص دکوراتیو و منحصربه فرد با پانل های محدب و مقعر تلفیقــی از پانــل هــای محــدب و مقعــر جلــوه خاصــی بــه فضــا مــی بخشــد کــه نــگاه هــر بیننــده ای را بــه خــود جلــب مــی کنــد. پانــل هــای ســونیک آرک در رنــگ هــای مختلــف برحســب ســفارش تولیــد می شــوند. تمامــی پانل هــا و متعلقــات آن بصــورت آماده در بســته بنــدی ارســال مــی شــوند بطوریکــه اجــزای آن براحتــی قابــل مونتاژ و نصــب می باشــد. کابل هایــی کــه جهــت آویزگیــری پانــل هــا اســتفاده مــی شــوند از جنــس اســتیل ضــد زنــگ و قابــل تنظیــم می باشــند. مزایای استفاده از تایل های ترماتکس سونیک آرک : امکان ایجاد سقف های مقعر و محدب در 4 رنگ مختلف موجود می باشند کابل های قابل تنظیم نصب سریع و آسان black RAL 9 sim. 004 white RAL 9 sim. 010 crem e RAL 9 sim. 001 silver s RAL 9 im. 006 ترماتکسسونیکاسکای پانــل هــای ترماتکــس ســونیک اســکای در مــدل هــا و رنگ هــای مختلف ارایــه میگردنــد و این امــکان را بـرای طراحــان و معماران ایجــاد مــی کننــد کــه در انتخــاب مــدل ســقف کاذب مــورد نظرشــان آزادی عمــل بیشــتری داشــته باشــند. ایــن پانــل ها شــامل قــاب هایــی مــی باشــند کــه توســط کابــل هــای اســتیل از ســقف آویـزان شــده و حمایــت الزم را از پانــل هــا به عمــل مــی آورند. سیســتم پروفیــل ایــن ســقف ها توســط مهندســین طراحــی شــده و امکان نصــب ســریع و آســان را فرآهم مــی نماید. کابــل های بســیار ظریــف اســتیل کــه بـرای حمایــت از قــاب هــا و پانــل ها بــکار گرفته می شــوند بســیار ســبک بــوده و ظاهــری زیبــا دارند. 14 مزایای استفاده از این پانل ها : قابل تولید در ابعاد مختلف قابل تولید در اشکال ذوزنقه مثلث و غیره امکان نصب بصورت شیب دار امکان تولید پانل ها در طرح های گوناگون نصب سریع و آسان الحاقات داخل سقف

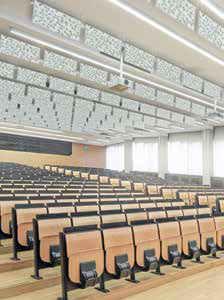

15 بافل های عمودی AMF THERMATEX Baffles بافــل هــای کنــاف ای. ام. اف راه حلــی موثــر بــرای ایجــاد خــواص آکوســتیک بســیار بیشــتر در فضاهایــی هســتند کــه در آنهــا ســطوح ســقف و دیــوار بــرای جــذب صــوت کافــی نمــی باشــند و یــا اینکــه بدالیــل معمــاری طــراح تصمیــم بــه اســتفاده از ایــن صفحــات عمــودی در فضــای معمــاری خــود مــی گیــرد. ایــن صفحــات عمــودی جــاذب صــوت کــه در رنــگ هــای متنــوع تولیــد مــی شــوند. بــا اســتفاده از کابــل هــای اســتیل بســیار ظریــف از ســقف اصلــی بصــورت معلــق آویزگیــری مــی شــوند. هــر دو ســطح بافــل هــا صــوت را جــذب کــرده و بــا کاهــش میــزان صداهــای مزاحــم محیــط بــه بهبــود شــرایط آکوســتیکی آن کمــک مــی کننــد. بافل های کالسیک بافــل هــای کالســیک ســفید رنــگ در فضاهایــی بــکار گرفتــه مــی شــوند کــه زیبایــی و معمــاری پایــدار در آنهــا بســیار حائــز اهمیــت بــوده و در عیــن حــال مــی بایــد اســتانداردهای آکوســتیک نیــز در محیــط رعایــت شــوند. مشخصات فنی : طبق استاندارد EN در کالس ) A مصالح نسوز) تا %95 فرم مسطتیل 1200*300 و 1200*600 میلیمتر در ابعاد دیگر قابل سفارش می باشد ضخامت 50 میلیمتر وزن 3/0 1200*300 کیلوگرم و 6/2 1200*600 کیلوگرم رنگ قاب آلومینیمی رنگ سفید مطابق با RAL رنگ سطح / روکش روکش سفید نصب / آویزگیری آویز کابلی روشهای صنعتی و سیستم سازه ای )سپری( بافل های رنگی بافــل هــای ترماتکــس رنگــی گســتره ی وســیعی از طــرح هــای زیبــا و خالقانــه را بــرای طراحــان و معمــاران فراهــم مــی کننــد. روکــش آکوســتیک ایــن بافــل هــا در طیــف هــای رنگــی مختلــف طراحــی و تولیــد مــی شــوند. کــه بــه فضــا هــای داخلــی زیبایــی منحصــر بــه فــرد مــی بخشــند در حالــی کــه حداکثــر نیــاز آکوســتیک را نیــز بــرآورده مــی نماینــد. مشخصات فنی : طبق استاندارد EN در کالس ) A مصالح نسوز) تا %95 فرم مسطتیل 1200*300 و 1200*600 میلیمتر در ابعاد دیگر قابل سفارش می باشد ضخامت 50 میلیمتر وزن 3/0 1200*300 کیلوگرم و 6/2 1200*600 کیلوگرم رنگ قاب آلومینیمی رنگ سفید مطابق با RAL رنگ سطح / روکش روکش سفید نصب / آویزگیری آویز کابلی روشهای صنعتی و سیستم سازه ای )سپری( بافل های دکوراتیو محصــوالت بافــل هــای دکوراتیــو در طــرح خــاص و اختصاصــی برحســب ســفارش تولیــد مــی شــوند. بــر روی روکــش آکوســتیک بافــل هــا هــر نــوع طــرح لوگــو و یــا تصویــری بــا کیفیــت بــاال قابــل چــاپ مــی باشــد. مشخصات فنی : طبق استاندارد EN در کالس ) A مصالح نسوز) تا %95 فرم مسطتیل 1200*300 و 1200*600 میلیمتر در ابعاد دیگر قابل سفارش می باشد ضخامت وزن رنگ قاب آلومینیمی رنگ سطح / روکش نصب / آویزگیری 50 میلیمتر 3/0 1200*300 کیلوگرم و 6/2 1200*600 کیلوگرم رنگ سفید مطابق با RAL روکش سفید آویز کابلی روشهای صنعتی و سیستم سازه ای )سپری( 15

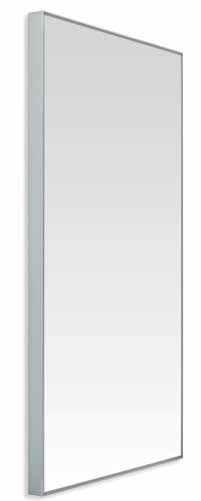

16 ا ل منت های دیواری جاذب صوت تلفیقی از طراحی و آکوستیک بر روی دیوار AMF Line; wall absorbers ا ل منت های آکوستیک بر روی دیوار بهبود آکوستیک محیط بــرای رســیدن بــه باالتریــن کیفیــت آکوســتیک در محیــط! بهتریــن راه حــل بــرای ایجــاد یــک فضــای مطلــوب بــه لحــاظ آکوســتیک آنســت کــه ســقف کاذب کــف و دیوارهــا جــاذب صــوت باشــند. فضاهایــی کــه طراحــی آکوســتیک شــده انــد دارای محیطــی آرامــش بخــش و بــدون هیچگونــه آلودگــی صوتــی مــی باشــند. قــدر مســلم ســقف هــای کاذب جــاذب صــوت تاثیــر بــه ســزایی در بهبــود آکوســتیک محیــط دارنــد. امــا در بعضــی از مواقــع کافــی نیســتد و مــی بایــد از دیوارهــا نیــز در ایــن امــر اســتفاده نمــود. بطــور مثــال در بعضــی از مواقــع بــه دالیــل معمــاری فنــی و یــا دالیــل دیگــر ایجــاد ســقف کاذب امــکان پذیــر نمــی باشــد. نمونــه ای از ایــن گونــه اماکــن ســاختمان هــای تاریخــی مــی باشــند کــه ســقف آن هــا گــچ کاری و یــا نقاشــی شــده انــد و یــا ســقف هــای چوبــی کــه بایــد کامــال مشــهود باشــند. ا ل منت های جاذب صوت دیواری در بسیاری از موارد تاثیر بسزایی در عملکرد صوتی یک محیط دارد. کاربری و موارد استفاده : اماکن عمومی : کالس درس سالن همایش و آمفی تئاتر اتاق انتظار سالن سینما ها رستوران ها نمایشگاه ها ساختمان های اداری : اداره ها دفاتر اداری بزرگ ورودی و البی های بزرگ سالن های سمینار و کنفرانس تلفیقی از طراحی و آکوستیک بر روی دیوار قــدر مســلم دیوارهــای یــک محیــط نقــش مهمــی را در زیبائــی آن ایفــاء مــی نماینــد. ا ل منــت هــای جــاذب صــوت دیــواری AMF مکمــل ســقف هــای کاذب جــاذب صــوت ایــن شــرکت مــی باشــند کــه نــه تنهــا کیفیــت آکوســتیک فضــا را تامیــن مــی کننــد بلکــه در زیبائــی آن نیــز نقــش بســیار مؤثــری دارنــد و در طــرح هــا و مــدل هــای گوناگــون تولیــد مــی شــوند. محدودیتــی در خالقیــت وجــود نــدارد. انــواع فریــم هــا در ابعــاد طــرح هــا و نمــا هــای مختلــف موجــود مــی باشــد. طــرح هــای اختصاصــی نیــز قابــل ســفارش مــی باشــند. ا ل منت ها در سه نوع مختلف عرضه می شوند قابلیت ها و موارد استفاده : جذب ارتعاشات انعکاس صوت و جلوگیري از همهمه در فضا تنظیم صوتی فضاهای مرتبط با هم امکان استفاده مانند تابلو لوگوی شرکت و یا تصویرهای اختصاصی امکان تولید در ابعاد و اشکال مربع مستطیل ذوزنقه و غیره برحسب سفارش زیبا و مهیج نمودن دکوراسیون داخلی نصب آسان و سریع 16

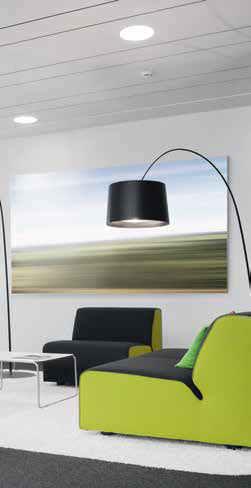

17 پانل های مدرن الین AMF AMF Line Modern ایــن پانــل هــای دیــواری شــامل روکــش ســفید رنــگ همــراه بــا یــک قــاب آلومینیومــی مــی باشــند کــه مــی تــوان آن هــا را در انــواع رنــگ هــا و طراحــی هــا بصــورت اختصاصــی ســفارش داد. پانــل هــای دیــواری در یــک قطعــه ارســال مــی شــوند و آمــاده نصــب مــی باشــند. ابــزار و متعلقــات آن همــراه پانــل هــا بصــورت پکیــج ارســال مــی شــوند و براحتــی مــی تــوان آن هــا را بــر روی دیــوار نصــب نمــود. ســاختار ایــن پانــل هــا بگونــه ای اســت کــه صــدا را بــا ضریــب بــاال جــذب مــی نمایــد. مشخصات فنی : )مصالح نسوز( A2 S1 d0 در کالس EN طبق استاندارد جذب صدا / قابلیت آکوستیک EN ISO 354 طبق استاندارد تا %95 رنگ سطح / روکشنوع تایل روکش سفید ابعادپانل ابعاد قالب آلومینیمی حداکثرعرض * 1200 حداکثرطول 2400 میلیمتر 1200*600 و 1200*1200 و 1800*1200 و 2400*1200 میلیمتر ضخامت قاب 43 میلیمتر رنگ قاب آلومینیم رنگ نشده E6-EV1 وزن 5/0 : 1200*600 کیلوگرم هر قطعه 9 : 1200*1200 کیلوگرم هر قطعه 16 : 1200*1800 کیلوگرم هر قطعه 16 : 1200*2400 کیلوگرم هر قطعه AMF Line Style AMF Line Style از یــک قــاب آلومینیمــی و یــک روکــش قابــل چــاپ تشــکیل شــده اســت کــه بــر روی آن هــر نــوع طــرح عکــس و یــا لوگویــی بصــورت رنگــی و یــا ســیاه ســفید چــاپ مــی شــود. همچنیــن در قــاب آلومینیومــی شــیارهائی تعبیــه شــده اســت کــه روکــش چــاپ شــده در آن قــرار مــی گیــرد. روکــش داخــل قــاب آلومینیومــی براحتــی و بــدون آنکــه بــه ابــزار خاصــی نیــاز باشــد قابــل تعویــض مــی باشــد. ســاختار ایــن روکــش بگونــه ای اســت کــه صــدا را بــا ضریــب بــاال جــذب مــی نمایــد. قــاب آلومینیومــی و روکــش آن بصــورت پکیــج بســته بنــدی شــده و ارســال مــی گــردد. قاب های آلومینیمی در سه نوع روکش مختلف عرضه می شوند : Basic Light پروفیل بسیار سبک قابل چاپ در یک سمت قاب در ابعاد کوچک Basic ES پروفیل سبک در ابعاد مختلف و قابل چاپ یک سمت Basic DS قــاب آلومینیمــی و روکــش چــاپ شــده دو طرفــه ).)double-side covering ماننــد پارتیشــن هــای جداکننــده فضــا و پانــل هــای روکشــدار دارای قابلیــت آکوســتیک باالیــی می باشــند. مشخصات فنی : جذب صوت / قابلیت آکوستیک رنگ سطح / روکش ابعاد قاب آلومینیومی ضخامت قاب رنگ قاب وزن طبق استاندارد EN ISO 354 روکش سفید و یا رنگی چاپ شده نا محدود 20 Basic Light میلیمتر 26 Basic ES میلیمتر 46 Basic DS میلیمتر آلومینیم رنگ نشده E6-EV1 Basic Light حدود 3/0 کیلوگرم / مترمربع Basic ES حدود 5/0 کیلوگرم / مترمربع Basic DS حدود 6/0 کیلوگرم / مترمربع 17

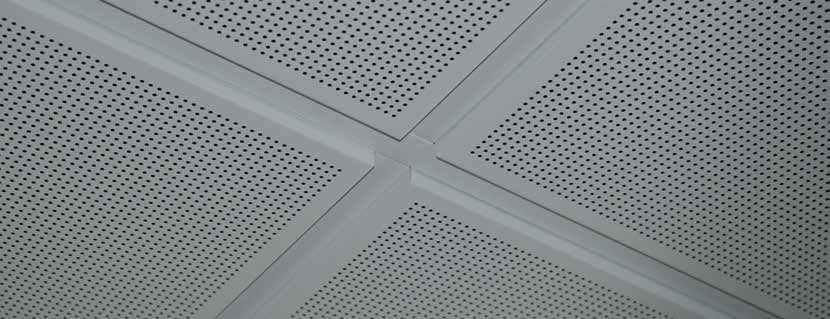

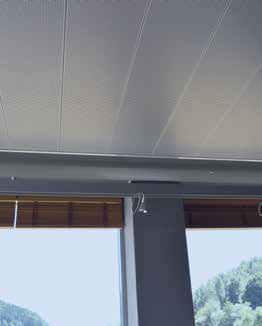

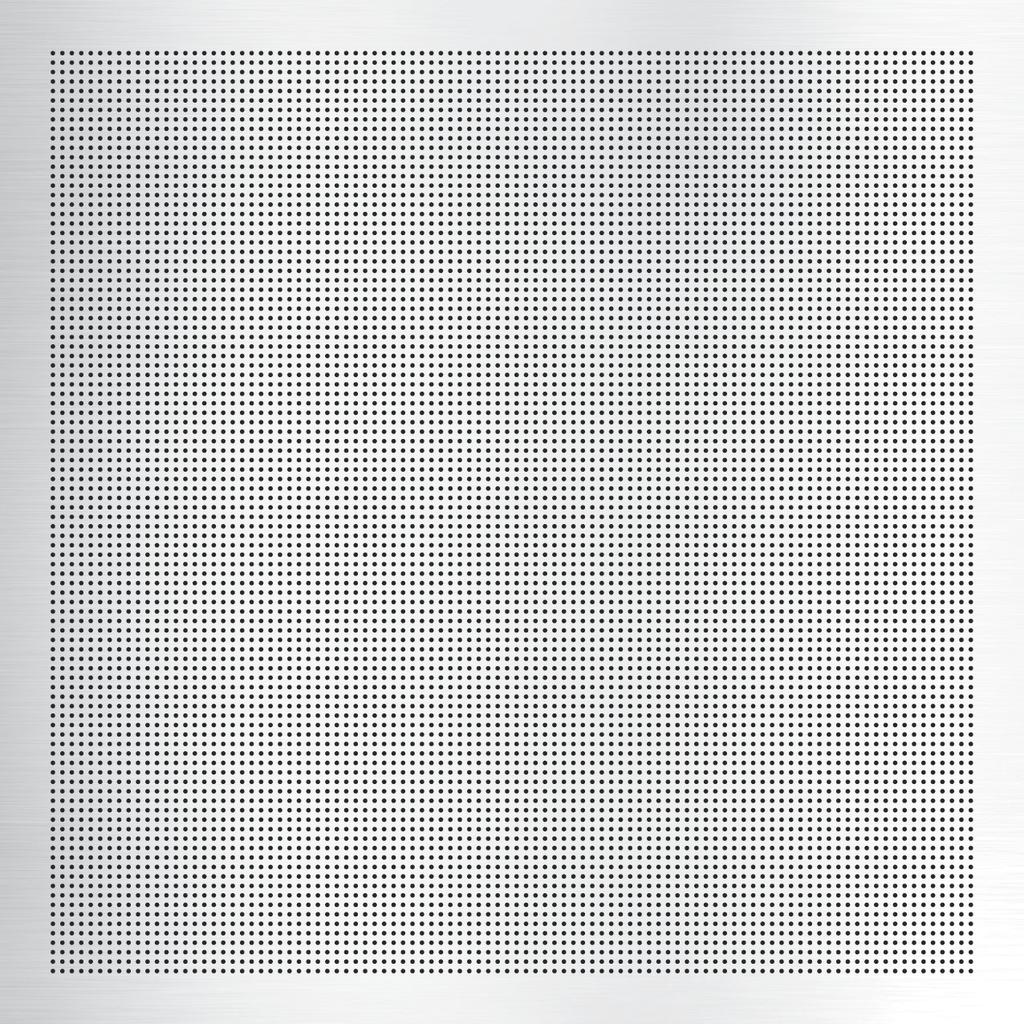

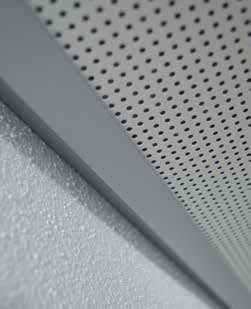

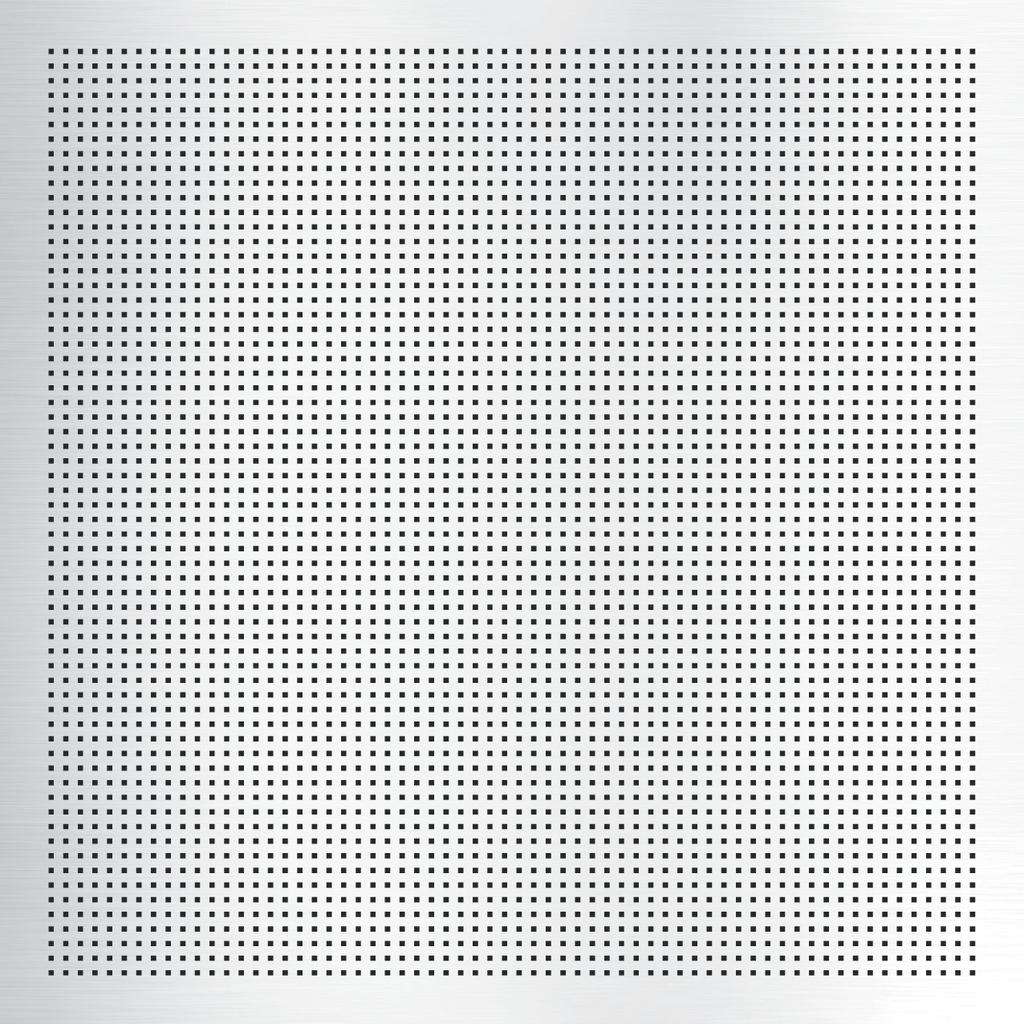

18 تایل های فلزی کناف ای. ام. اف AMF MONDENA محصولی بی نظیر از کناف ای. ام. اف «زیبا بادوام و بی انتها» بــا معرفــی تایــل هــای فلــزی موندنــا شــرکت ای. ام. اف توجــه بســیاری از متخصصیــن و دســت انــدرکاران ایــن صنعــت را بــه خــود جلــب نمــود. ایــن محصــوالت بصــورت ســقف کاذب مشــبک بــا تایــل هــای مربــع یــا مســتطیل در سیســتم هــای زیرســازی نمایــان ســازه پنهــان و سیســتم خــود ایســتا تولیــد مــی شــوند کــه در دو سیســتم اول و دوم شــبکه زیــر ســازی از ســقف اصلــی آویــز گرفتــه مــی شــود. در سیســتم خــود ایســتا تایــل هــای مســتطیل شــکل بــه دیوارهــای جانبــی متصــل مــی شــوند. ایــن سیســتم فقــط در راهــرو هــا و کوریدورهــا قابــل اجــرا مــی باشــد. تایــل هــای موندنــا در 19 طــرح مــدل و در رنــگ هــای مختلــف تولیــد مــی شــوند. ســالها اســت کــه ســقف هــای فلــزی بخــش جــدا نشــدنی از سیســتم ســقف هــای کاذب مشــبک مــی باشــند. ویژگــی هــای خــاص ســقف هــای فلــزی ماننــد دوام ثبــات بــاال زیبائــی نظافــت آســان دالیلــی هســتند کــه اینگونــه ســقف هــا طرفــداران زیــادی داشــته باشــد. امــکان جابجایــی تایــل هــا و دسترســی بــه تاسیســات بــاالی آنهــا و راه حــل هــای اختصاصــی کــه ایــن گونــه ســقف هــا ارایــه مــی دهنــد همگــی باعــث شــده کــه آنهــا در میــان متخصصیــن طرفــداران زیــادی داشــته و ایــن امــر باعــث توســعه و ترویــج بــازار آنهــا شــده اســت. شــرکت کنــاف ای. ام. اف کــه خــود را پیشــگام در ایــن عرصــه مــی دانــد متعهــد اســت کــه بصــورت مــداوم محصــوالت نویــن و خالقانــه ای وارد بــازار نمــوده و در اختیــار متخصصیــن و دســت انــدرکاران ایــن حرفــه قــرار بدهــد. ســقف کاذب فلــزی موندنــا ایــن تعهــد را محقــق مــی نمایــد. 18

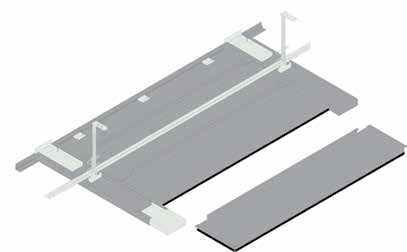

19 سیستم سازه نمایان سیستم سازه پنهان Lay in VT Clip-in swing down سیستم سازه خود ایستا در راهرو Corridor free span hook-on سیستم تایل و سازه نواری Bandraster 19

20 تایل روکش دار معدنی محصول جدیدی از کناف ای. ام. اف AMF TOPIQ کنــاف ای. ام. اف بــا راه انــدازی خــط تولیــد تایــل هــای معدنــی تاپیــک گام دیگــری در راســتای ارائــه راه حــل هــای جامــع در سیســتم ســقف هــای کاذب مشــبک مــدوالر برداشــته اســت. ایــن امــر از یــک ســو بــه توانمنــدی هــای ای. ام. اف در ارائــه سیســتم هــای مختلــف مــی افزایــد و از ســوی دیگــر امــکان تولیــد ســقف هــای خــاص ماننــد ســقف هــای جزیــره ای و معلــق و غیــره را تقویــت مــی کنــد. فنــاوری تولیــد تایــل تاپیــک بــر پایــه پشــم ســنگ طبیعــی کــه توســط یــک روکــش آکوســتیک پوشــیده شــده مــی باشــد. ایــن روکــش دارای کیفیــت بســیار بــاال تمامــی ســطوح و لبــه هــای تایــل را پوشــانده و بــرروی آن رنــگ بــه عنــوان الیــه نهایــی قــرار مــی گیــرد. ایــن روکــش بــرای تمامــی تایلهــای تاپیــک بــا عملکردهــای صوتــی مختلــف یکســان اســت. بطوریکــه تایــل هــا بــا ضریــب جــذب صــوت متفــاوت بــا ســطحی یکســان در یــک فضــا کنــار یکدیگــر اجــرا مــی شــوند. تایــل هــای تاپیــک بســیار ســبک هســتند و همچنیــن دارای مقاومــت بــاال در برابــر رطوبــت و جــذب صــوت عالــی می باشــند. انواع AMF TOPIQ سقف کاذب مشبک با تایل آکوستیک Topiq Prime Topiq Efficient pro سقف کاذب مشبک با تایل آکوستیک و آنتی باکتریال Topiq Efficient pro Hygena سقف کاذب جزیره ابعاد و فرم برحسب سفارش Topiq Sonic element TOPIQ Sonic element ســقف کاذب جزیــره بصــورت معلــق از ســقف کاذب اصلــی توســط کابــل اســتیل مخصــوص آویــز گرفتــه میشــود. ایــن جزیــره هــا از پشــم ســنگ طبیعــی و یــک الیــه روکــش نهایــی ســاخته شــده کــه در ابعــاد و فــرم هــای مختلــف بــدون فریــم و طبــق ایــده طــراح تولیــد مــی شــوند. کل ســطح روی ســقف کاذب جزیــره دارای روکــش یکپارچــه مــی باشــد. ایــن پانــل هــای جزیــره ای عــالوه بــر دکوراتیــو بــودن دارای قابلیــت جــذب صــوت بســیار باالیــی مــی باشــند کــه بــرای آکوســتیک نمــودن فضــا هــای داخلــی بــا کاربــری هــای مختلــف مناســب اســت. مشخصات فنی *AMF TOPIQ Strong Edge Technology جذب صوت قابلیت آکوستیک طبق استاندارد EN ISO 354 تا %95 فرم / ابعاد 20 دایره تا قطر 1200 میلیمتر مربع تا ابعاد 1200 * 1200 میلیمتر مربع مستطیل تا ابعاد 1800 * 1200 میلیمتر بیضی تا ابعاد 1800 * 1200 میلیمتر ضخامت 40 میلیمتر 6/0 Kg/m2 با احتساب آویز کابلی روش مونتاژ توسط آویز های کابلی استیل (در سفارش پانل جزیره همراه با متعلقات بصورت پکیج ارسال می شود) 20 طول کابل 1/0 متر حداکثر بار وارده 6/15 کیلو گرم

21 تاپیک پرایم TOPIQ Prime αw = 0.95 TOPIQ Prime دارای قابلیــت جــذب صــوت بســیار بــاال ( )Sound absoprtion class A و مقاومــت بــاال در برابــر رطوبــت سیستم اجرا C سیستم سازه نمایان / تایل ها قابل جابجایی تاپیک افیشنت TOPIQ Efficient pro αw = 1.00 TOPIQ Efficient Pro ترکیبــی از عملکــرد فنــی عالــی قابلیــت جــذب صــوت بســیار بــاال مقاومــت بــاال در برابــر رطوبــت عایــق صوتــی خــوب و تنــوع رنــگ سیستم اجرا C سیستم سازه نمایان / تایل ها قابل جابجایی تاپیک افیشنت هایژن TOPIQ Efficient pro Hygena αw = 1.00 عملکــرد ایــن تایــل مشــابه نمونــه بــاال و عــالوه بــر آن دارای قابلیــت آنتــی باکتریــال اســت کــه بــرای محیــط هــای اســتریل همچــون بیمارســتانها بســیار مناســب مــی باشــد. تایــل هایــژن از رشــد و تکثیــر میکــروب هــا و قــارچ هــا جلوگیــری مــی کنــد و ســطح روی تایــل قابــل شستشــو اســت. سیستم اجرا C سیستم سازه نمایان / تایل ها قابل جابجایی 21

22 راه حــل هــای آکوســتیک بــا محصــوالت هرادیزایــن آلودگــی صوتــی در محیــط را کاهــش مــی دهنــد امــا ممکــن اســت منابــع صوتــی وجــود داشــته باشــد کــه مــا قــادر بــه کنتــرل آن نباشــیم. چــرا کــه برخــی از منابــع صوتــی آزار دهنــده مشــهود و مشــخص نبــوده و ناشــی از صداهــای مزاحــم نیســتند! بــرای ایجــاد فضایــی دلپذیــر و آرامــش بخــش نــه تنهــا آنچــه کــه مــی شــنویم اهمیــت دارد بلکــه احساســی کــه از شــنیدن صــدا در مــا حاصــل مــی شــود نیــز از اهمیــت بســزایی برخــوردار اســت! چندیــن دهــه اســت کــه راهکارهــای آکوســتیکی هرادیزایــن بــر اشــکال پیچیــده آلودگــی هــای صوتــی غلبــه کــرده اســت. ایــن شــرکت در کنــار تحقیــق در خصــوص صــدا و علــم آکوســتیک بــه دنبــال توســعه راه حــل هایــی پایــدار و تولیــد سیســتم هایــی مبتنــی بــر قابلیــت بــاالی آکوســتیک اســت. کنترل صــدا و تنظیــم صوتــی محیــط یکــی از مهمتریــن عوامــل در احســاس رفــاه و آرامــش مــردم اســت حتــی اگــر خودشــان از ایــن موضــوع اطالعــی نداشــته باشــند. سیســتم هــای آکوســتیک هرادیزایــن بــا باالتریــن کیفیــت و بــر پایــه پشــم چــوب بــرای اجــرا بــرروی دیــوار وســقف کاذب تولیــد مــی شــوند. طراحــی منحصــر بــه فــرد خالقانــه کیفیــت بــاال و همچنیــن ســاختارگرم پشــم چــوب ایــن سیســتم هــا را بــه محصولــی بــی نظیــر تبدیــل نمــوده اســت. دانــش عمیــق چندیــن دهــه تجربــه و ریشــه هــای ســنتی کــه از محــل کنونــی آن شــرکت در قلــب جنــگل هــای کشــور اتریــش سرچشــمه مــی گیــرد همگــی ترکیبــی عالــی بــرای تولیــد سیســتم هایــی بــدون نقــص راتشــکیل میدهندتــا بتــوان ســطح رفــاه وکارایــی را در فعالیتهــای روزانــه ارتقــا داد. آرامــش و تمرکــز منجــر بــه موفقیــت مــی شــود! محیــط هــای آموزشــی ورزشــی اداری ســالن هــای همایــش ســینما ســاختمانهای عمومــی مجموعــه هــای تفریحــی و هتــل هــا همگــی مــکان هــای مناســبی بــرای کاربــرد سیســتم هــای صوتــی هرادیزایــن مــی باشــند. عــالوه بــر قابلیــت آکوســتیک شــما مــی توانیــد بــا هرادیزایــن فضاهایــی زیبــا در ترکیبهــای رنگــی متنــوع بــه شــیوه ای بســیار خالقانــه طراحــی نمائیــد. بافــت و ســطح ایــن پانــل هــا بــرای طراحــی و ترکیــب رنگهــا بســیار مناســب مــی باشــد. رنــگ آمیــزی مــی بایســت بصــورت پاششــی بــا پیســتوله و یــا اســپری صــورت پذیــرد. بــرای رنــگ آمیــزی از سیســتم رنگهــای رایــج از جملــه رنگهــا ســیلیکاتی بــر پایــه ســیلیکات پتاســیم کــه توســط تولیــد کننــدگان معتبــر تولیــد می شــوند و یــا رنگهــای RAL و NSC اســتفاده شــود. همچنیــن بــا اســتفاده از دوازده طیــف رنگــی متالیــک و مــد روز مــی تــوان بــه ترکیبــات بســیار متنوعــی دســت پیــدا کرد. 22

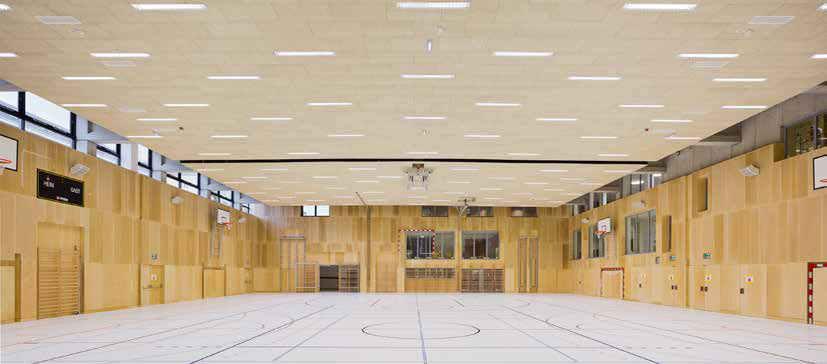

23 اطالعات فنی محصوالت Product Range plano micro superfine fine macro 600 x 600 mm 1200 x 600 mm 15 mm 25 mm 35 mm تا 35% تا 55% تا 100% تا 90% تا 70% تا 35% تا 60% تا 100% تا 95% تا 75% Nominal size mm ) (further sizes on request 1-layer Panel thicknesses کالس بندی محصول به لحاظ سوزندگی و دود زایی طبق EN : B-S1, d0 Sound absorption value جذب کاهش صوت ( aw قابلیت آکوستیک) طبق EN ISO CPR Certificate of constancy of performance رنگ چوب - بژ توناژ طبیعی / 13 رنگ سفید RAL 9010 رنگهای دیگر قابل سفارش می باشد رنگ های استاندارد مناسب برای محیط ها با رطوبت نسبی تا 90% محیط ها با رطوبت نسبی باالتر از 80% مانند اسخرها قابل اجرا طبق ارائه ساختار توسط شرکت. در این خصوص با کارشناسان شرکت تماس حاصل شود. موارد کاربرد در فضا ویژگی های محصول قابلیت تغییر شکل محدود (خیز) انواع لبه مقاوم در برابر رطوبت ظرافت در ابعاد و فرم دوام بسیار باال سطح بافت متخلخل و سطح صاف تنوع در محصوالت زیبا و رنگ پذیر مقاوم در برابر ضربات مکانیکی تهیه شده از مواد اولیه ی پایدار و با کیفیت عملکرد در برابر حریق : غیر قابل اشتعال A2 تهیه شده از مواد غیر سمی و ارگانیک سازگار با محیط زیست جذب صوت باال تا میزان αw = 1,0 23

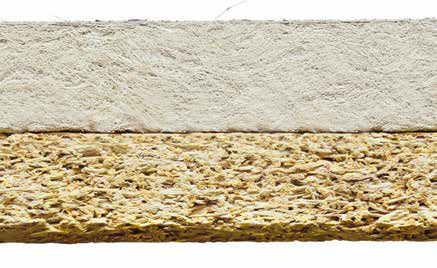

24 بررسی محصول Heradesign plano Heradesign plus پانــل آکوســتیک شــامل پشــم چــوب و مگنزیــت پانــل آکوســتیک شــامل پشــم چــوب و مگنزیــت پانــل آکوســتیک شــامل پشــم چــوب و مگنزیــت پانــل تــک الیــه از پشــم چــوب و مگنزیــت پانــل تــک الیــه از پشــم چــوب و مگنزیــت ســاختار ترکیبــی شــامل پانــل آکوســتیک مگنزیــت و پشــم چــوب بــه همــراه پشــم معدنــی مشخصات لبه توضیحات HERADESIGN superfine A2 7) HERADESIGN micro HERADESIGN fine HERADESIGN fine A2 7) ) میلیمتر 1 (عــرض تقریبــی الیــاف HERADESIGN superfine ) میلیمتر 2 (عــرض تقریبــی الیــاف HERADESIGN macro 7) طرح نام اختصاری ) میلیمتر 3 (عــرض تقریبــی الیــاف mm ابعاد پانل Heradesign micro ابعاد شبکه ی سازه ای Heradesign superfine Heradesign superfine A2 Recommended section width 8) Heradesign fine Heradesign fine A2 HERADESIGN plano 7) 9) Heradesign macro L/W mm L/W mm 600/ / / / / /625 پیچ خور : نوع لبه لبه ی صاف در تمام وجوه 60 1) 3) 600/ /600 AK-00 لبه ی عرضی صاف میلیمتر 5 لبه ی طولی مورب با پخ 60 3) 1200/ /625 AK-01 میلیمتر در تمام وجوه 5 لبه ی مورب با پخ 60 3) 1200/ /625 AK-02 /5 میلیمتر در تمام وجوه 5 لبه ی ساب خورده صاف با درز 60 3) 1200/ /625 AK-02 /10 میلیمتر در تمام وجوه 10 لبه ی ساب خورده صاف با درز 60 3) 1200/ /625 AK-02 /20 میلیمتر در تمام وجوه 20 لبه ی ساب خورده صاف با درز 60 3) 1200/ /625 AK میلیمتر و درز 5 لبه ی ســاب خورده صاف با پخ میلیمتر در تمام وجوه 60 3) 1200/ / ) 1190/ / / / / / / / / / / /625 GK VK-12 میلیمتر به صورت پس 5 لبه ی ساب خورده صاف با پخ و پیش در تمام وجوه اجرای تایلی 38/24 سیستم سازه ی نمایان هرادیزاین : نوع لبه SK-04 لبه ی صاف در تمام وجوه 24 2) 4) 6) 1200/ / / / / /619 SK-05 لبه ی ساب خورده صاف در تمام وجوه 24 2) 4) 1200/ / / / / /619 SK-06 میلیمتر در 5 لبه ی ساب خورده صاف با پخ تمام وجوه 24 2) 4) 1200/ / / / / /619 System edges: HERADESIGN Concealed Grid System 35/38, slide-in installation VK-09 grooved and bevelled on all sides, 5 mm bevel Note: The system can be disassembled! 35 3) 5) 600/ / / /600 VK-10 grooved on long sides and bevelled on all sides, 5 mm bevel Note: The system can be disassembled! 35 2) 3) 5) 600/ / /615 VK-10 /5 grooved on long sides and straight edge on all sides with 5 mm bevel all round Note: The system can be disassembled! 35 2) 3) 5) 600/ / /615 SY-02 for HERADESIGN holding profiles, grooved on long sides and bevelled on all sides, 5 mm bevel 35 3) SY-03 for concealed top hat sections straight edge on all sides with 5 mm bevel all round 12 2) 4) 1200/ /600 SK-08 for visible top hat sections straight edges on long sides, bevelled edges on the face side 20 2) 4) System edges: special installation (special sections) 1200/ / / / / / / / / /620 24

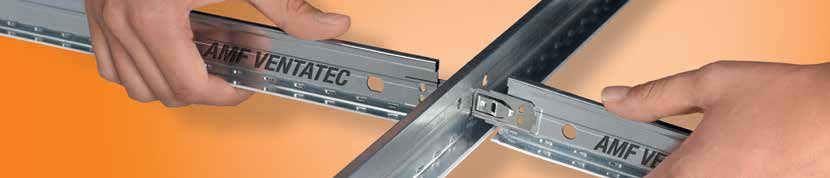

25 سیستم شبکه زیرسازی ای. ام. اف از یــک شــبکه پروفیــل هــای T و L فــوالدی گالوانیــزه (ســپری) بــا کیفیــت بســیار بــاال تشــکیل شــده اســت. جنــس فلــز کلیــک پرفیــل T از فوالد اســتیل ضــد زنــگ مــی باشــد کــه بســیار در برابــر نیروهــای کششــی و خمشــی مقــاوم ا ست. ایــن پروفیــل هــا توســط مدرنتریــن ماشــین آالت و بــا باالتریــن تکنولــوژی تولیــد مــی شــوند. ایــن ســازه هــا دارای گواهینامــه تســت حریــق از اداره اســتاندارد اروپــا EN مــی باشــند. VENTATEC سیستم شبکه بهینه و با دوام VENTATEC زیبا و الگانت اطالعات فنی سپری T24 سازه اصلی 3600 سازه فرعی 1200 سازه فرعی 600 رنگ سپری و نبشی عملکرد در برابر حریق ارتفاع طول 38 میلیمتر 33 میلیمتر 33 میلیمتر 3600 میلیمتر 1200 میلیمتر 600 میلیمتر RAL 2010 در کالس A1 طبق EN پروفیــل هــای اصلــی و فرعــی دارای مقاومــت ســازه ای بــاال و مقــاوم بــرای تعبیــه الحاقــات داخــل ســقف کاذب ماننــد چــراغ هــا و دریچــه هــای تهویــه (جهــت اطالعــات بیشــتر در مــورد بارگــذاری بــه کاتالــوگ تخصصــی پروفیــل ها رجــوع شــود). مختصات سازه 1 سازه اصلی سازه فرعی سازه فرعی اطالعات فنی سپری T15 سازه اصلی 3600 سازه فرعی 1200 سازه فرعی 600 رنگ سپری و نبشی عملکرد در برابر حریق ارتفاع طول 38 میلیمتر 38 میلیمتر 38 میلیمتر 3600 میلیمتر 1200 میلیمتر 600 میلیمتر RAL 2010 در کالس A1 طبق EN ایــن پروفیــل هــا بســیار ظریــف و شــکیل مــی باشــند و همــراه بــا تایــل هــای ای. ام. اف جلــوه خاصــی را بــه ســقف کاذب مــی دهنــد. (جهــت اطالعــات بیشــتر در مــورد بارگــذاری بــه کاتالــوگ تخصصــی پروفیــل ها رجــوع شــود). سازه نبش آویز فنری 5 جدول بارگذاری AMF VENTATEC 1 4 حداکثر بارگذاری طبق EN کیلوگرم / مترمربع مدول(میلیمتر) 2 میزان تغییر شکل مجاز (خیز) 2/5 میلیمتر 3/3 میلیمتر 4/0 میلیمتر 600 * 600 6/6 8/ * 600 7/2 9/6 11/8 3 25

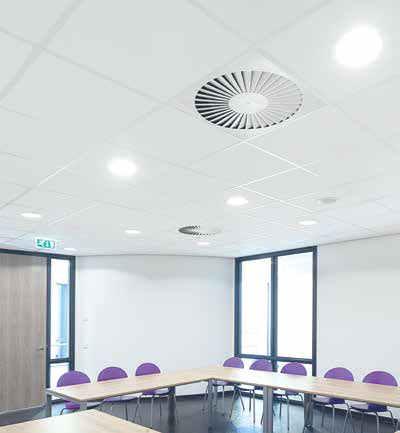

26 سیستم : C سیستم سقف کاذب با سازه های نمایان ایــن سیســتم از شــبکه گالوانیــزه فلــزی (ســپری) و تایــل هــای AMF تشــکیل شــده اســت. شــبکه فلــزی بــه وســیله آویزهــای قابــل تنظیــم بــه ســقف اصلــی متصــل شــده و تایــل هــا بــه صــورت وزنــی در داخــل ایــن شــبکه قــرار مــی گیرنــد. مشخصات لبه تایل VT 15 / 24 SK VT - S15F VT - S15 / 24 سیستم F سقف کاذب خود ایستا زمانیکــه امــکان آویزگیــری از ســقف اصلــی وجــود نداشــته باشــد و یــا الزاماتــی از جملــه تامیــن کــد حریــق و یــا دسترســی بــه فضــای پشــت ســقف کاذب در راهــرو هــا مــد نظــر باشــد اســتفاده از ســقف کاذب خــود ایســتای کنــاف ای. ام. اف پیشــنهاد مــی گــردد. در ایــن نــوع ســقف کاذب تایــل هــای طولــی AMF حداکثــر بطــول 250 ســانتیمتر و بــا حداقــل عــرض 30 ســانتیمتر بــه دیــوار هــای جانبــی کنســول مــی شــود. در راهروهــا بــا عــرض بیشــتر طرفیــن تایــل هــای AMF بــه پانــل گچــی (ســقف ثابــت) متصــل مــی شــود کــه در اینصــورت راهــرو هــای پهــن تــر بصــورت ترکیبــی پوشــش داده مــی شــوند. ایــن سیســتم بــا قابلیــت جابجایــی تایــل AMF و دسترســی بــه تاسیســات بــاالی ســقف کاذب بــه ویــژه در زون هــای حریــق توصیــه مــی شــود. مشخصات لبه تایل مشخصات لبه تایل demountable 26 Short edge recessed VT Short edge square SK T section, long edge shiplap AW

27 سیستم : I سیستم نواری شــبیه سیســتم خــود ایســتا مــی باشــد بــا ایــن تفــاوت کــه ایــن نــوع ســقف کاذب محــدود بــه راهــرو نبــوده و در فضاهــای بزرگتــر مربــع شــکل قابــل اجراســت. ایــن سیســتم دارای پروفیــل هــای اصلــی پهنــی اســت کــه فقــط در محــل تالقیشــان هــر 3 الــی 5 متــر نیــاز بــه آویــز گیــری دارنــد. در زیــر ایــن پروفیــل هــا بــه عــرض 100 میلیمتــر دیوارهــای جداکننــده کنــاف جهــت تقســیم بنــدی فضایــی نیــز مــورد اســتفاده قــرار مــی گیــرد. Parallel Bandraster Construction Type I2 مشخصات لبه تایل demountable Short edge recessed VT Short edge square SK T section, long edge shiplap AW سیستم : A سیستم سازه پنهان سیســتم : A همانطــور کــه نــام گــذاری شــده ســپری هــای T24 و یــا T15 در شــکاف بیــن لبــه تایــل هــا پنهــان شــده اســت. در ایــن سیســتم تایــل هــا مــی بایســت ابعــاد مربعــی داشــته باشــند. Concealed Grid Construction Type A2 مشخصات لبه تایل demountable L sections, short edge concealed GN T section, long edge shiplap AW 27

28 سیستم سازه نمایان سازه T24 با تایل با مشخصات لبه SF لبه با شکاف کوتاه لبه با شکاف عمق مشخصات فنی تایل های ای. ام. اف قابل اجرا با سیستم SF در ایــن سیســتم زیرســازی هــای T24 در داخــل شــکاف هــای ایجــاد شــده در لبــه هــای تایــل ای. ام اف پنهــان مــی شــوند. بطوریکــه زیرســازی (ســپری) از هــر طــرف بــه انــدازه 8/5 میلیمتــر بــه داخــل شــیار تایــل فــرو رفتــه و فقــط 7/0 میلیمتــر آن نمایــان مــی مانــد. شــیار ایجــاد شــده در عمــق تایــل مــی باشــد کــه جلــوه بصیــری خــاص و بســیار زیبایــی را بــه ســقف کاذب مــی دهــد. در ایــن سیســتم فاصلــه ســقف اصلــی از ســقف کاذب را مــی تــوان بــه حداقــل بــه 7/5 ســانتیمتر کاهش داد. تایل های ترماتکس آکوستیک تایل های ترماتکس واریوالین ضخامت تایل 24 میلیمتر ویژگی های سیستم ترماتکس آکوستیک SF ظاهر زیبا کاهش فاصله سقف اصلی از سقف کاذب 7/5 سانتیمتر نصب آسان تایل آکوستیک با کیفیت باال عایق صوتی بسار خوب 38 دسی بل سپری 24/ برش عرضی محل اتصال دیوار و نبشی شکاف بین تایل ها 7/0 میلیمتر

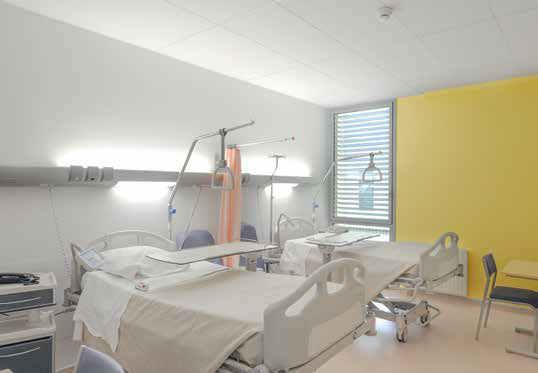

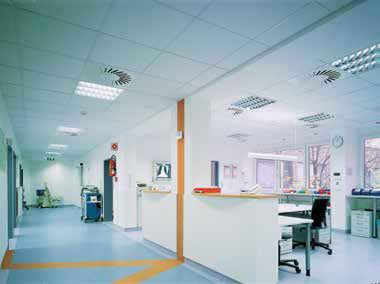

29 سقفکاذبمحیطهایتمیز(استریل)مخصوصمراکزبهداشتی بــه نســبت خطراتــی کــه عفونــت و آلودگــی میکروبــی ممکــن اســت یــک محیــط اســتریل ماننــد بیمارســتان را تهدیــد کنــد فضاهــا بــه ســه گــروه اصلــی تقســیم بنــدی مــی شــوند. محصوالتــی کــه در ذیــل ذکــر شــده انــد صرفــا پیشــنهادات شــرکت مــی باشــند جهــت انتخــاب ســقف کاذب مناســب بــر طبــق کاربــری اطــاق مــی بایــد در وحلــه اول موقعیــت اطــاق و در مرحلــه دوم الزامــات آن را در نظــر گرفتــه شــود. مناطق با درجه خطر باال اطاق عمل اطاق مراقبت های ویژه Area مناطق با درجه خطر A پائین مناطق با درجه خطر متوسط low hygienic relevance فضای اداری ورودی / البی راهرو ها اطاق معاینه آزمایشگاه اطاق بیمار اطاق بهداشتی آشپزخانه سرویس بهداشتی حفاظت در برابرحریق ســقف های کاذب مقاوم در برابر حریق : صــرف نظــر از اینکــه اســکلت و ســقف اصلــی ســاختمان چــه نــوع ســازه ای دارد شــرکت کنــاف ای. ام. اف راه حــل هایــی جهــت مقــاوم ســازی ســقف هــای کاذب در برابــر حریــق تســت شــده و بــر طبــق اســتانداردهای معتبــر بــه شــما ارائــه مــی دهــد. همچنیــن ایــن ســقف هــای کاذب در سیســتم هــای مختلــف و بــر طبــق کاربــری و معمــاری داخلــی اطــاق تعییــن ســاختار مــی شــوند.. 29

30 ضد قارچ و باکتری آنتی باکتریال لبه سیل شده Low VOC کامل قابل بازیافت محتوای بازیافتی مقاوم در برابر حریق گارانتی محصوالت مقاوم در برابر رطوبت کالس بندی مصالح به لحاظ سوزندگی و دودزایی طبق ) (EN /-2 عایق صوت طبق (as per ASTM E413-1/E1264 or ) EN ISO جذب صوت (آکوستیک) طبق ) (EN ISO 354 نفوذ پذیری طبق ) (DIN مقاوم در برابر رطوبت نسبی هوا قابلشستشو Scrubbability (ASTM D-2486) modified کالس بندی محیط تمیز هایژنیک طبق ASTM G21/ G22 روکش کالس C کالس B PM1 ) ( 30 m³/hm² تا %100 ISO 3 روکش دار THERMATEX Aquatec Medical ( ضخامت 19 میلیمتر ) تا %100 روکش دار THERMATEX db Aquatec Medical ( ضخامت 19 میلیمتر ) ISO 4 روکش دار THERMATEX Alpha Medical ( ضخامت 19 میلیمتر ) روکش دار THERMATEX db Alpha Medical ( ضخامت 22 میلیمتر ) روکش دار THERMATEX Acoustic Medical ( ضخامت 19 میلیمتر ) روکش دار THERMATEX db Acoustic 24 Medical ( ضخامت 24 میلیمتر ) A2-s1, d0 28 db CAC A2-s1, d0 37 db Dnfw PM1 ) αw = 0.70 (H ( 30 m³/hm²) NRC = 0.70 A2-s1, d0 28 db Dnfw PM1 ) αw = 0.95 (H ( 30 m³/hm²) NRC = 0.90 تا %95 A2-s1, d0 40 db CAC PM1 ) ( 30 m³/hm² تا %95 A2-s1, d0 38 db Dnfw PM1 ) αw = 0.65 (H ( 30 m³/hm²) NRC = 0.70 تا %95 ISO 4 A2-s1, d0 42 db CAC PM1 ) αw = 0.65 (H ( 30 m³/hm²) NRC = 0.70 تا %95 NRC = 0.80 کالس A 30 αw = 0.90 NRC = 0.90 تایل های ترماتکس AMF سطوح
