1 DIGITAL COMBO METER Οδηγίες Χρήσης

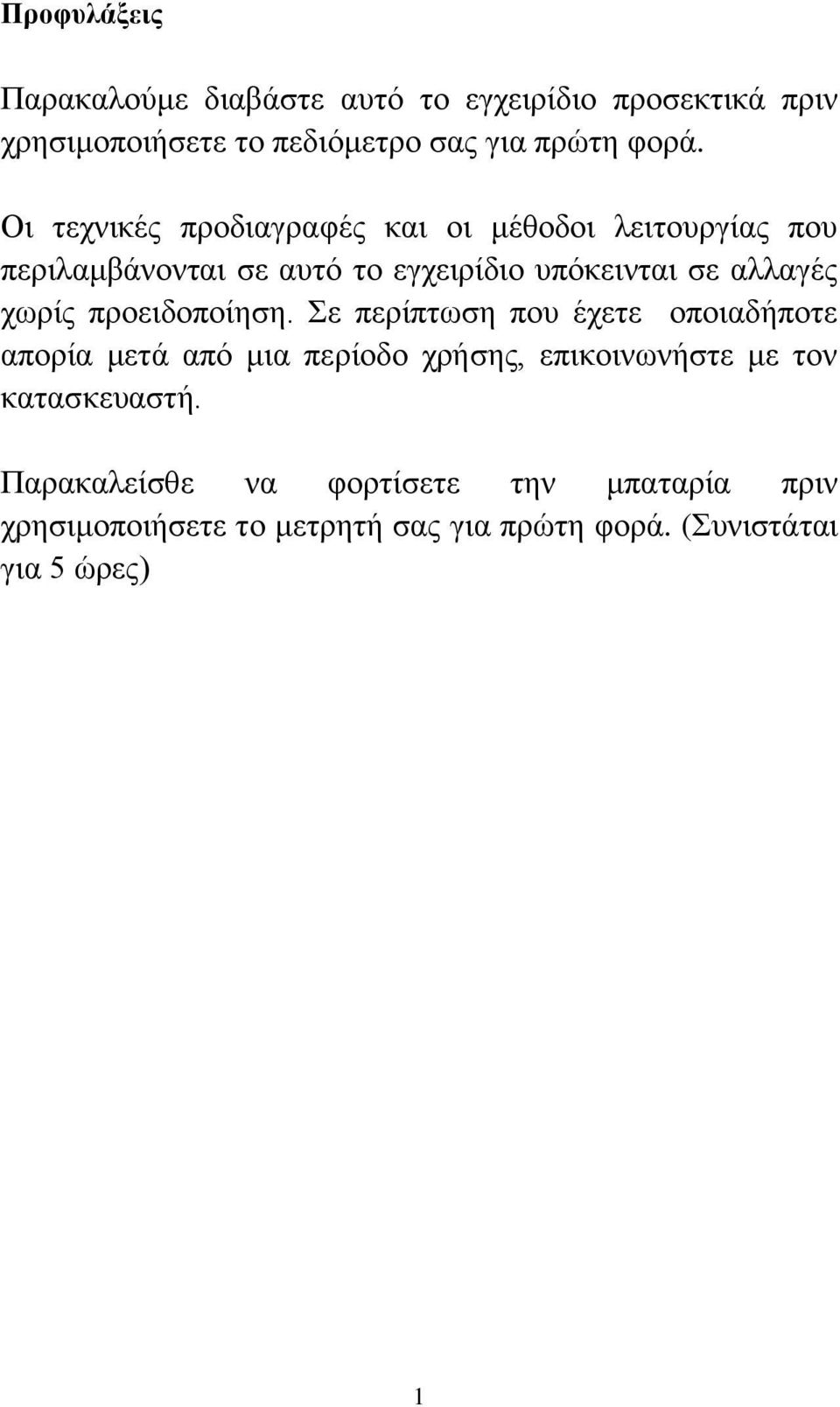

2 Προφυλάξεις Παρακαλούμε διαβάστε αυτό το εγχειρίδιο προσεκτικά πριν χρησιμοποιήσετε το πεδιόμετρο σας για πρώτη φορά. Οι τεχνικές προδιαγραφές και οι μέθοδοι λειτουργίας που περιλαμβάνονται σε αυτό το εγχειρίδιο υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Σε περίπτωση που έχετε οποιαδήποτε απορία μετά από μια περίοδο χρήσης, επικοινωνήστε με τον κατασκευαστή. Παρακαλείσθε να φορτίσετε την μπαταρία πριν χρησιμοποιήσετε το μετρητή σας για πρώτη φορά. (Συνιστάται για 5 ώρες) 1

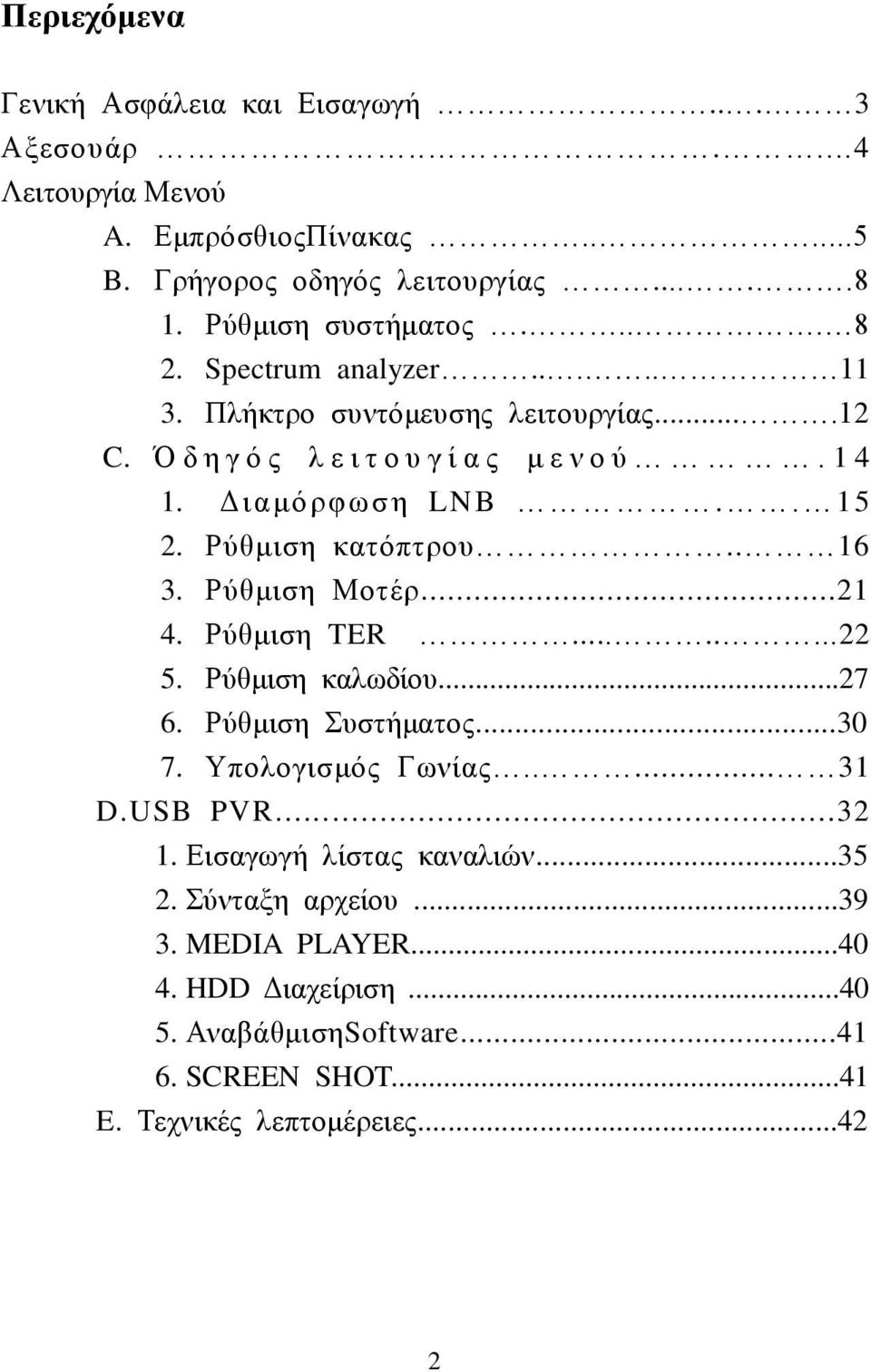

3 Περιεχόμενα Γενική Ασφάλεια και Εισαγωγή... 3 Αξεσουάρ Λειτουργία Μενού A. ΕμπρόσθιοςΠίνακας B. Γρήγορος οδηγός λειτουργίας Ρύθμιση συστήματος Spectrum analyzer Πλήκτρο συντόμευσης λειτουργίας C. Ό δ η γ ό ς λ ε ι τ ο υ γ ί α ς μ ε ν ο ύ Διαμόρφωση LNB Ρύθμιση κατόπτρου Ρύθμιση Μοτέρ Ρύθμιση TER Ρύθμιση καλωδίου Ρύθμιση Συστήματος Υπολογισμός Γωνίας D.USB PVR Εισαγωγή λίστας καναλιών Σύνταξη αρχείου MEDIA PLAYER HDD Διαχείριση ΑναβάθμισηSoftware SCREEN SHOT...41 E. Τεχνικές λεπτομέρειες

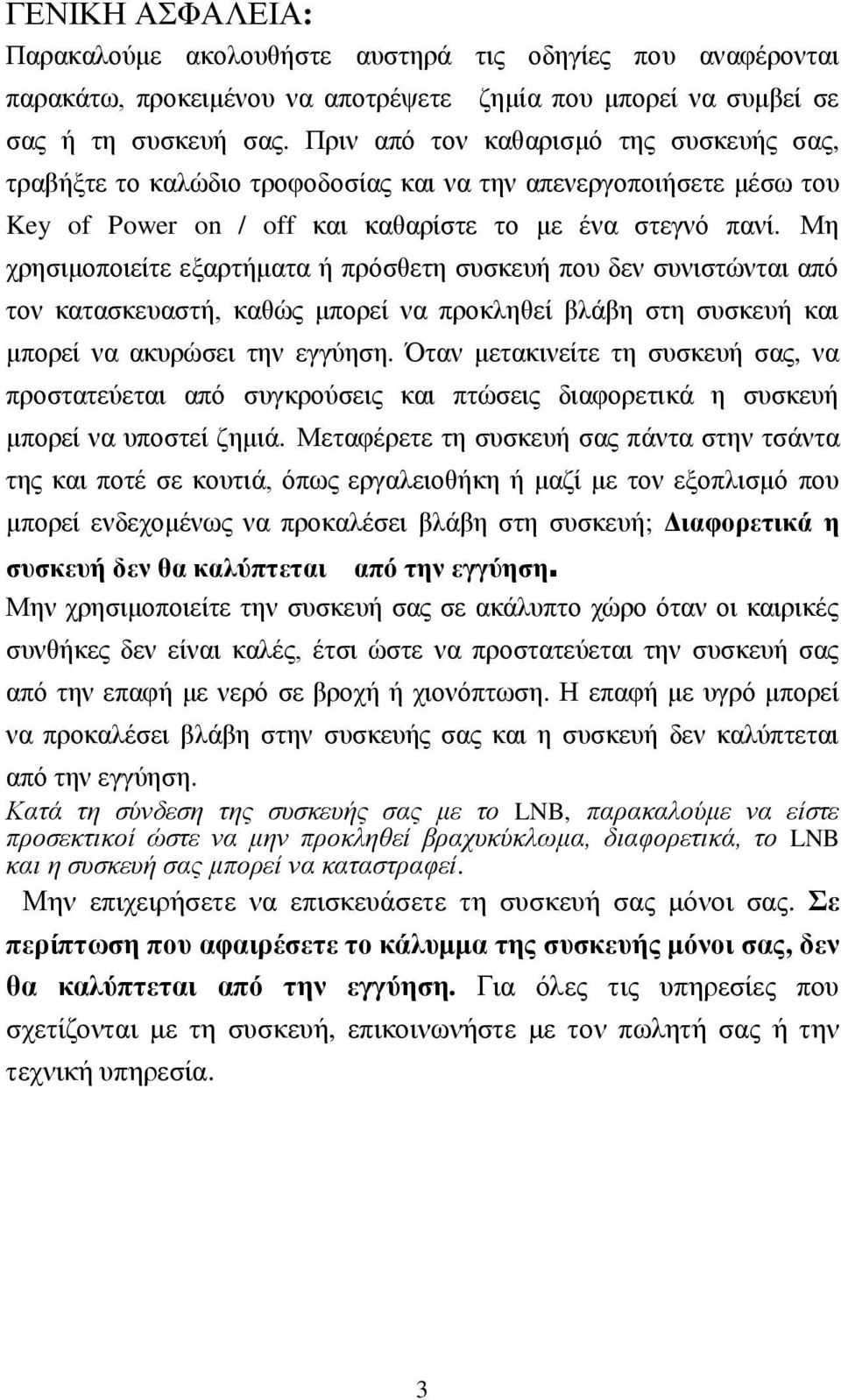

4 ΓΕΝΙΚΗ ΑΣΦΑΛΕΙΑ: Παρακαλούμε ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται παρακάτω, προκειμένου να αποτρέψετε ζημία που μπορεί να συμβεί σε σας ή τη συσκευή σας. Πριν από τον καθαρισμό της συσκευής σας, τραβήξτε το καλώδιο τροφοδοσίας και να την απενεργοποιήσετε μέσω του Key of Power on / off και καθαρίστε το με ένα στεγνό πανί. Μη χρησιμοποιείτε εξαρτήματα ή πρόσθετη συσκευή που δεν συνιστώνται από τον κατασκευαστή, καθώς μπορεί να προκληθεί βλάβη στη συσκευή και μπορεί να ακυρώσει την εγγύηση. Όταν μετακινείτε τη συσκευή σας, να προστατεύεται από συγκρούσεις και πτώσεις διαφορετικά η συσκευή μπορεί να υποστεί ζημιά. Μεταφέρετε τη συσκευή σας πάντα στην τσάντα της και ποτέ σε κουτιά, όπως εργαλειοθήκη ή μαζί με τον εξοπλισμό που μπορεί ενδεχομένως να προκαλέσει βλάβη στη συσκευή; Διαφορετικά η συσκευή δεν θα καλύπτεται από την εγγύηση. Μην χρησιμοποιείτε την συσκευή σας σε ακάλυπτο χώρο όταν οι καιρικές συνθήκες δεν είναι καλές, έτσι ώστε να προστατεύεται την συσκευή σας από την επαφή με νερό σε βροχή ή χιονόπτωση. Η επαφή με υγρό μπορεί να προκαλέσει βλάβη στην συσκευής σας και η συσκευή δεν καλύπτεται από την εγγύηση. Κατά τη σύνδεση της συσκευής σας με το LNB, παρακαλούμε να είστε προσεκτικοί ώστε να μην προκληθεί βραχυκύκλωμα, διαφορετικά, το LNB και η συσκευή σας μπορεί να καταστραφεί. Μην επιχειρήσετε να επισκευάσετε τη συσκευή σας μόνοι σας. Σε περίπτωση που αφαιρέσετε το κάλυμμα της συσκευής μόνοι σας, δεν θα καλύπτεται από την εγγύηση. Για όλες τις υπηρεσίες που σχετίζονται με τη συσκευή, επικοινωνήστε με τον πωλητή σας ή την τεχνική υπηρεσία. 3

5 ΕΙΣΑΓΩΓΗ Το ψηφιακό πεδιόμετρο είναι απλό και βολικό για τον καθορισμό και την ευθυγράμμιση ενός δορυφορικού πιάτου. Με τις παραμέτρους του δορυφόρου, μπορείτε να τοποθετήσετε και να ευθυγραμμίσετε ένα δορυφορικό πιάτο γρήγορα, εύκολα και με ακρίβεια. Accessories 1.Εγχειρίδιο χρήσης 4. Τσάντα 2. Τροφοδοτικό 5. Τηλεχειριστήριο 3. Φορτιστής οχήματος σε αναπτήρα 6.AV IN/OUT Καλώδιο Λόγω του ηλεκτρικού φορτιστή σας με 12 volt εξόδου, μπορείτε να βεβαιωθείτε ότι η συσκευή σας θα παραμένει φορτισμένη συνεχώς και χάρη σε αυτό, μπορείτε να χρησιμοποιήσετε τη συσκευή σας σε περιβάλλοντα που δεν έχουν ηλεκτρικό ρεύμα. Μπορείτε να φορτίζετε εύκολα τη συσκευή σας κατά τη διάρκεια του ταξιδιού σας, λόγω του αναπτήρα φορτιστή σας στο αυτοκίνητο. Κρατήστε τον αναπτήρα φορτιστή μακριά από καταστάσεις όπως η συμπίεση, ο αντίκτυπος και υπερφόρτωση. Μην το ανοίξετε με σκοπό την επισκευή και την εξέταση. Τα πλήκτρα ενεργειών Remote Control είναι ίδια με της συσκευής. 4

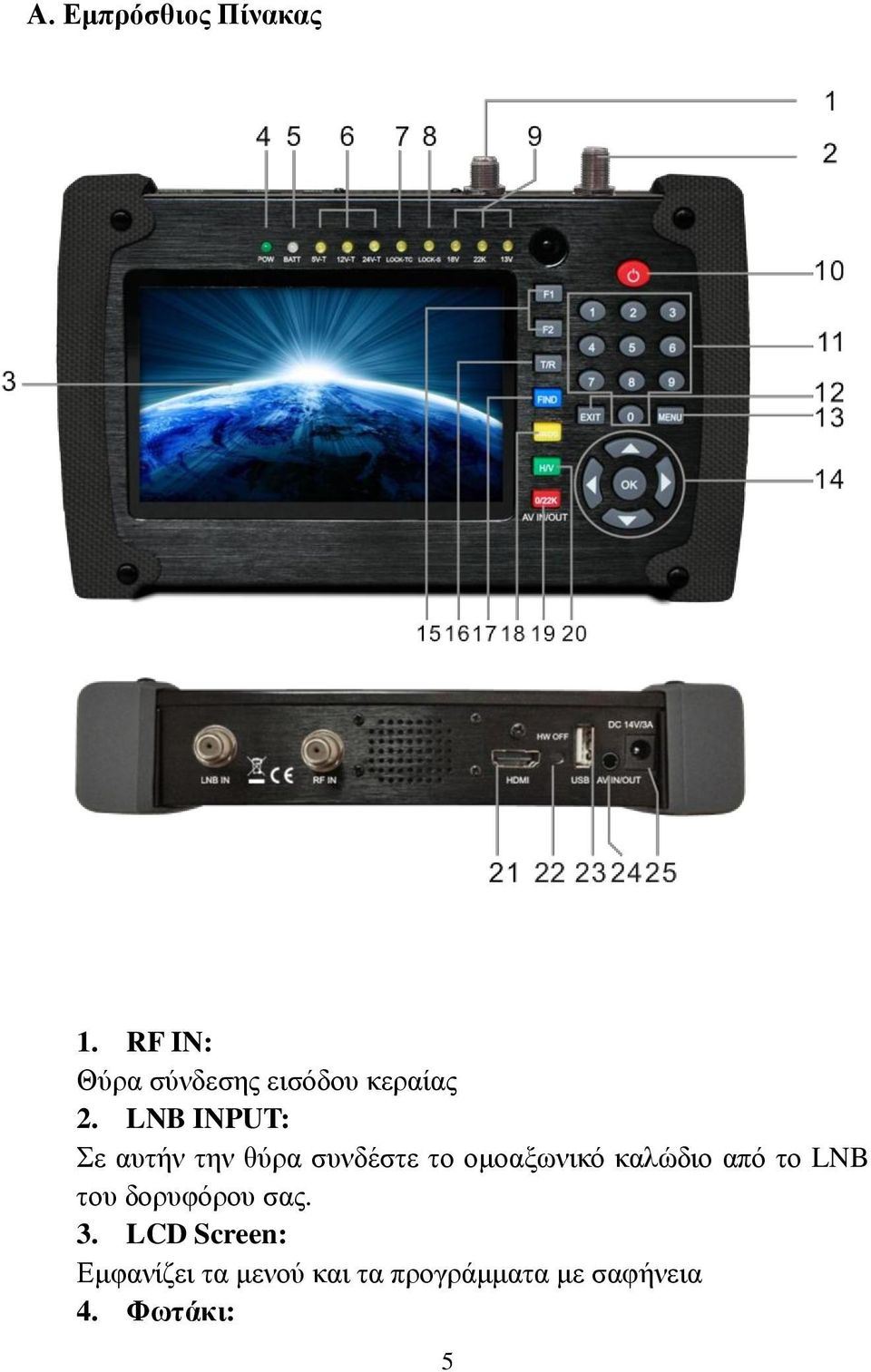

6 Α. Εμπρόσθιος Πίνακας 1. RF IN: Θύρα σύνδεσης εισόδου κεραίας 2. LNB INPUT: Σε αυτήν την θύρα συνδέστε το ομοαξωνικό καλώδιο από το LNB του δορυφόρου σας. 3. LCD Screen: Εμφανίζει τα μενού και τα προγράμματα με σαφήνεια 4. Φωτάκι: 5

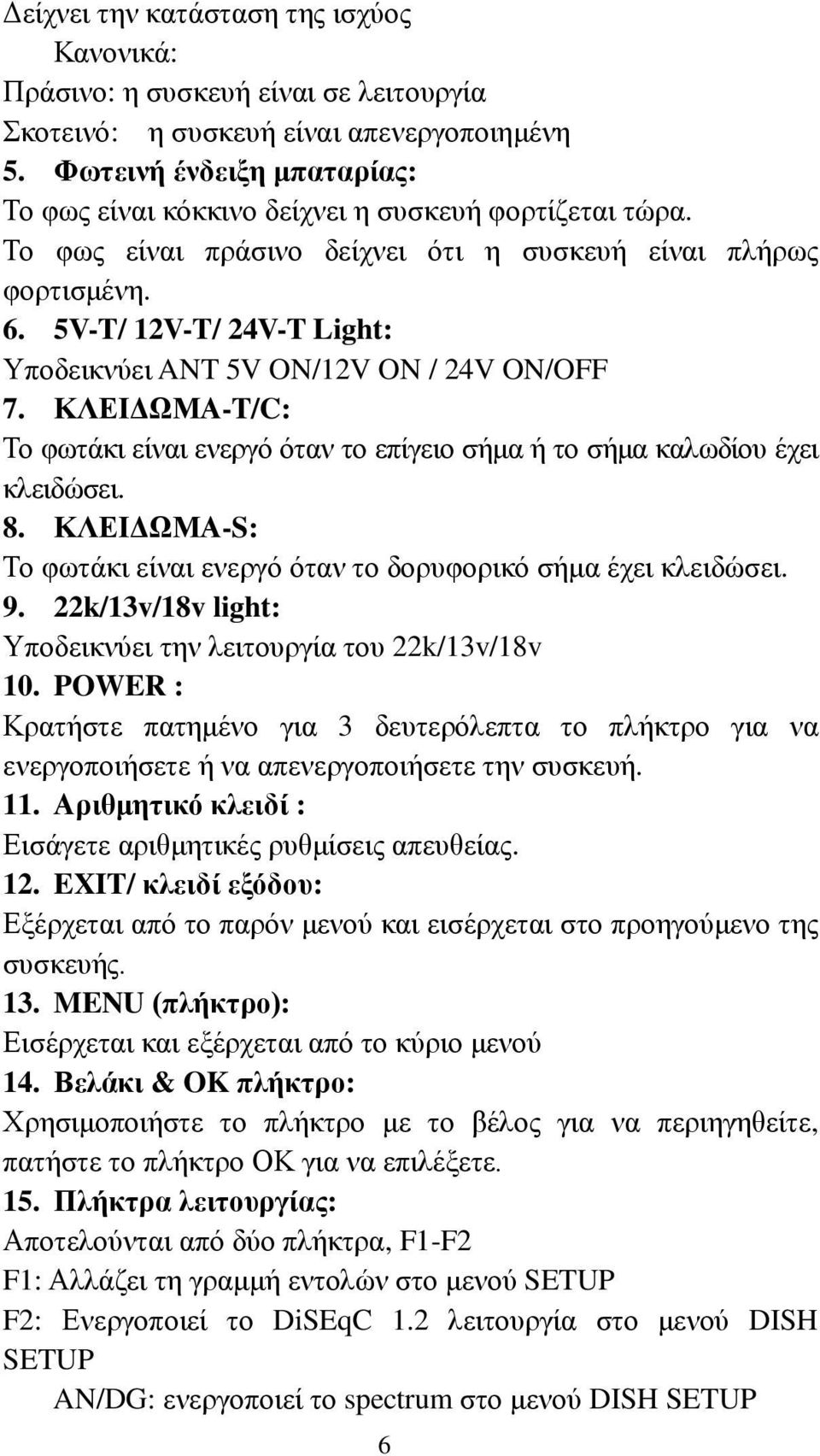

7 Δείχνει την κατάσταση της ισχύος Κανονικά: Πράσινο: η συσκευή είναι σε λειτουργία Σκοτεινό: η συσκευή είναι απενεργοποιημένη 5. Φωτεινή ένδειξη μπαταρίας: Το φως είναι κόκκινο δείχνει η συσκευή φορτίζεται τώρα. Το φως είναι πράσινο δείχνει ότι η συσκευή είναι πλήρως φορτισμένη. 6. 5V-T/ 12V-T/ 24V-T Light: Υποδεικνύει ANT 5V ON/12V ON / 24V ON/OFF 7. ΚΛΕΙΔΩΜΑ-T/C: Το φωτάκι είναι ενεργό όταν το επίγειο σήμα ή το σήμα καλωδίου έχει κλειδώσει. 8. ΚΛΕΙΔΩΜΑ-S: Το φωτάκι είναι ενεργό όταν το δορυφορικό σήμα έχει κλειδώσει k/13v/18v light: Υποδεικνύει την λειτουργία του 22k/13v/18v 10. POWER : Κρατήστε πατημένο για 3 δευτερόλεπτα το πλήκτρο για να ενεργοποιήσετε ή να απενεργοποιήσετε την συσκευή. 11. Αριθμητικό κλειδί : Εισάγετε αριθμητικές ρυθμίσεις απευθείας. 12. EXIT/ κλειδί εξόδου: Εξέρχεται από το παρόν μενού και εισέρχεται στο προηγούμενο της συσκευής. 13. MENU (πλήκτρο): Εισέρχεται και εξέρχεται από το κύριο μενού 14. Βελάκι & OK πλήκτρο: Χρησιμοποιήστε το πλήκτρο με το βέλος για να περιηγηθείτε, πατήστε το πλήκτρο ΟΚ για να επιλέξετε. 15. Πλήκτρα λειτουργίας: Αποτελούνται από δύο πλήκτρα, F1-F2 F1: Αλλάζει τη γραμμή εντολών στο μενού SETUP F2: Ενεργοποιεί το DiSEqC 1.2 λειτουργία στο μενού DISH SETUP AN/DG: ενεργοποιεί το spectrum στο μενού DISH SETUP 6

8 16. T/R: Επιλέγει και αναπαραγάγει κανάλια TV/RADIO στην λειτουργία αναπαραγωγής. 17. FIND πλήκτρο εύρεσης: Παρέχει εύκολη και γρήγορη πρόσβαση στο μενού που ρυθμίζει και ευθυγραμμίζει ένα δορυφορικό πιάτο. 18. AN/DG: Spectrum ανάλυση 19. 0/22K / AV IN/OUT: ένα γρήγορο πλήκτρο για να μεταβείτε στην έξοδο 22K στο μενού ρύθμιση πιάτου DISH SETUP ή μετάβαση AV IN/OUT 20. H/V: ένα γρήγορο κλειδί για να μεταβείτε στην έξοδο 13/18V στο μενού ρύθμιση πιάτου. 21. HDMI: Έξοδος ήχου & εικόνας για ρύθμιση HD TV 22. HW OFF Επαναφορά. Απενεργοποιήστε την συσκευή. 23. USB port : Για αναβάθμιση μέσω. Backup λίστα καναλιών. 24. AV IN/OUT: Είσοδος / έξοδος Audio & video AV IN Audio L+ video AV OUT Audio L+ Audio R+ video 25. Θύρα Φόρτισης Συνδέεται με το καλώδιο του φορτιστή. B. Γρήγορος οδηγός λειτουργίας Με αυτήν την λειτουργία, ο χρήστης μπορεί γρήγορα και εύκολα να εντοπίσει το σωστό δορυφόρο και να ρυθμίσει με ακρίβεια το κάτοπτρο. 7

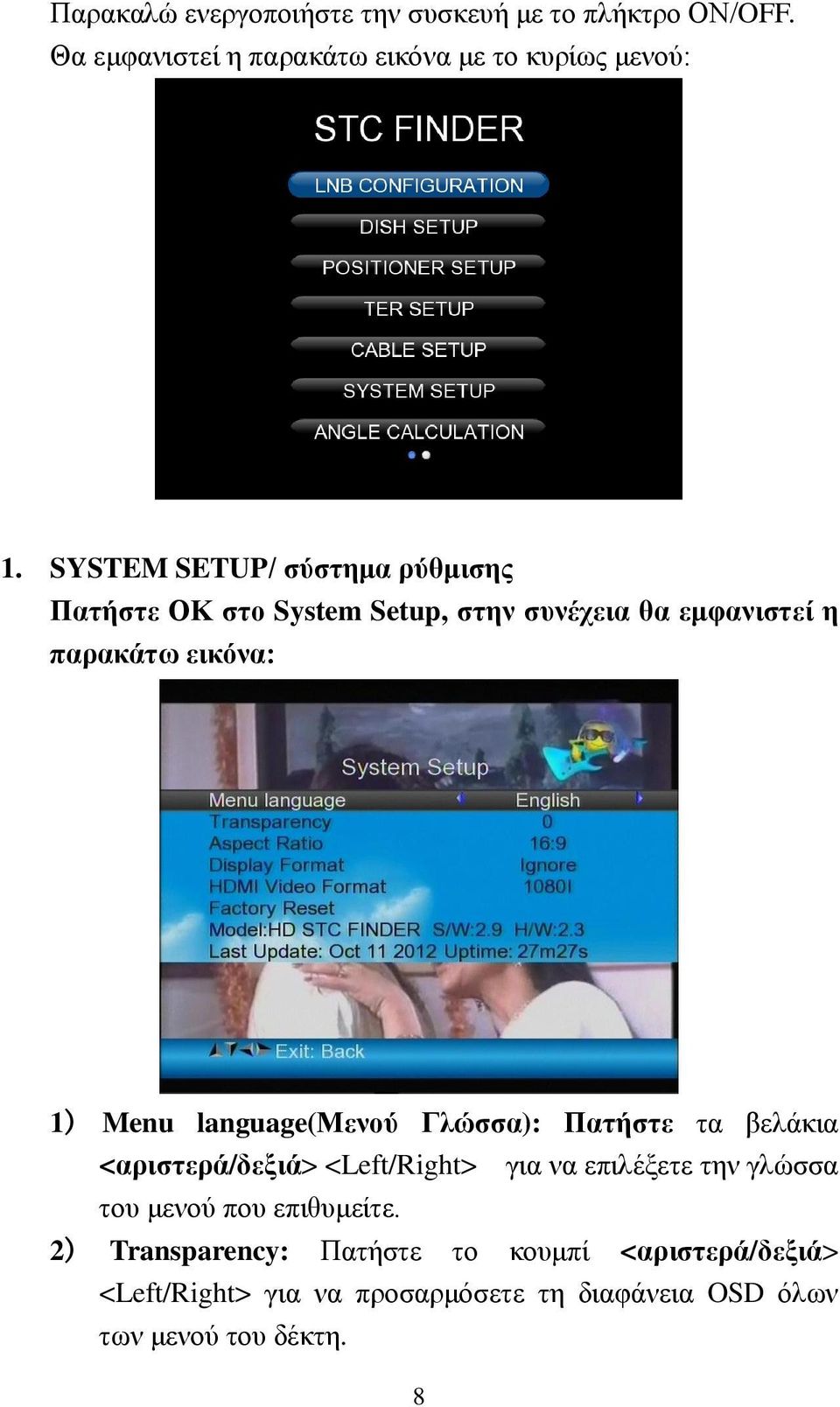

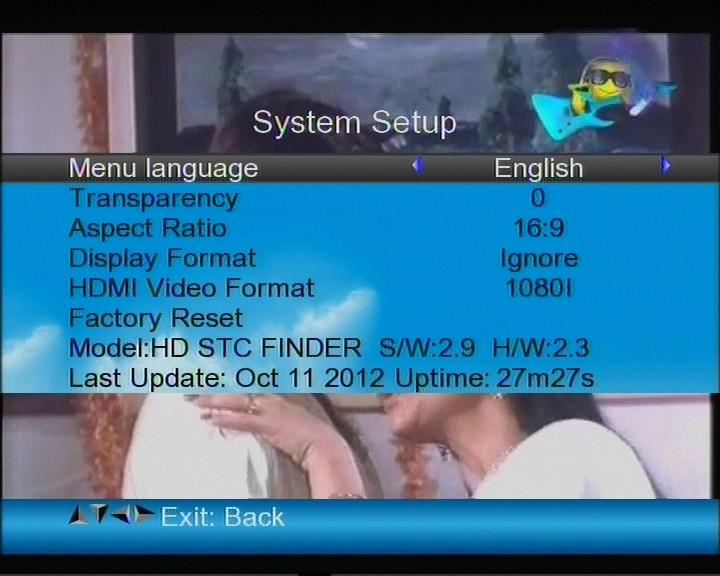

9 Παρακαλώ ενεργοποιήστε την συσκευή με το πλήκτρο ΟΝ/OFF. Θα εμφανιστεί η παρακάτω εικόνα με το κυρίως μενού: 1. SYSTEM SETUP/ σύστημα ρύθμισης Πατήστε ΟΚ στο System Setup, στην συνέχεια θα εμφανιστεί η παρακάτω εικόνα: 1) Menu language(μενού Γλώσσα): Πατήστε τα βελάκια <αριστερά/δεξιά> <Left/Right> για να επιλέξετε την γλώσσα του μενού που επιθυμείτε. 2) Transparency: Πατήστε το κουμπί <αριστερά/δεξιά> <Left/Right> για να προσαρμόσετε τη διαφάνεια OSD όλων των μενού του δέκτη. 8

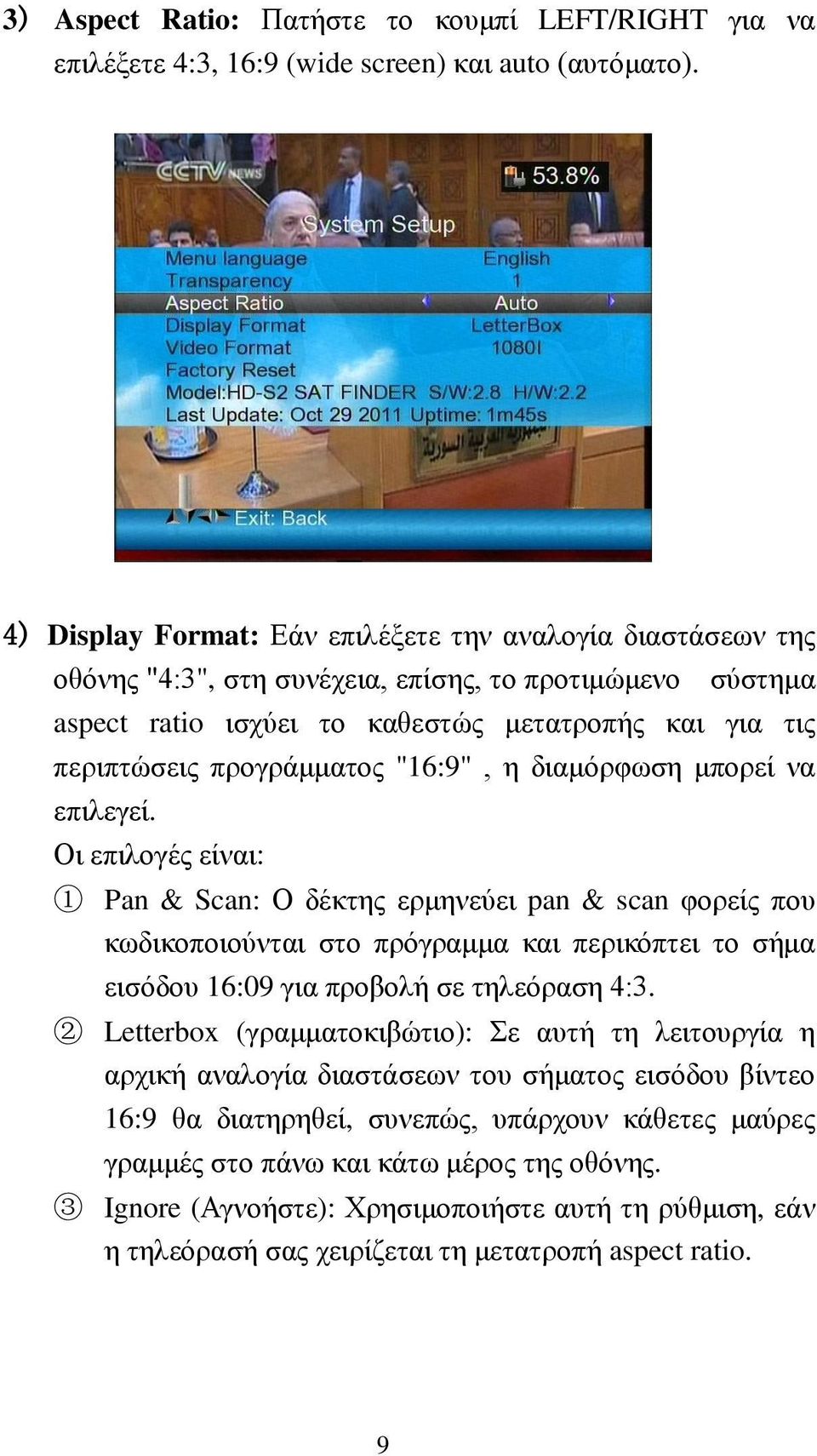

10 3) Aspect Ratio: Πατήστε το κουμπί LEFT/RIGHT για να επιλέξετε 4:3, 16:9 (wide screen) και auto (αυτόματο). 4) Display Format: Εάν επιλέξετε την αναλογία διαστάσεων της οθόνης "4:3", στη συνέχεια, επίσης, το προτιμώμενο σύστημα aspect ratio ισχύει το καθεστώς μετατροπής και για τις περιπτώσεις προγράμματος "16:9", η διαμόρφωση μπορεί να επιλεγεί. Οι επιλογές είναι: 1 Pan & Scan: Ο δέκτης ερμηνεύει pan & scan φορείς που κωδικοποιούνται στο πρόγραμμα και περικόπτει το σήμα εισόδου 16:09 για προβολή σε τηλεόραση 4:3. 2 Letterbox (γραμματοκιβώτιο): Σε αυτή τη λειτουργία η αρχική αναλογία διαστάσεων του σήματος εισόδου βίντεο 16:9 θα διατηρηθεί, συνεπώς, υπάρχουν κάθετες μαύρες γραμμές στο πάνω και κάτω μέρος της οθόνης. 3 Ignore (Αγνοήστε): Χρησιμοποιήστε αυτή τη ρύθμιση, εάν η τηλεόρασή σας χειρίζεται τη μετατροπή aspect ratio. 9

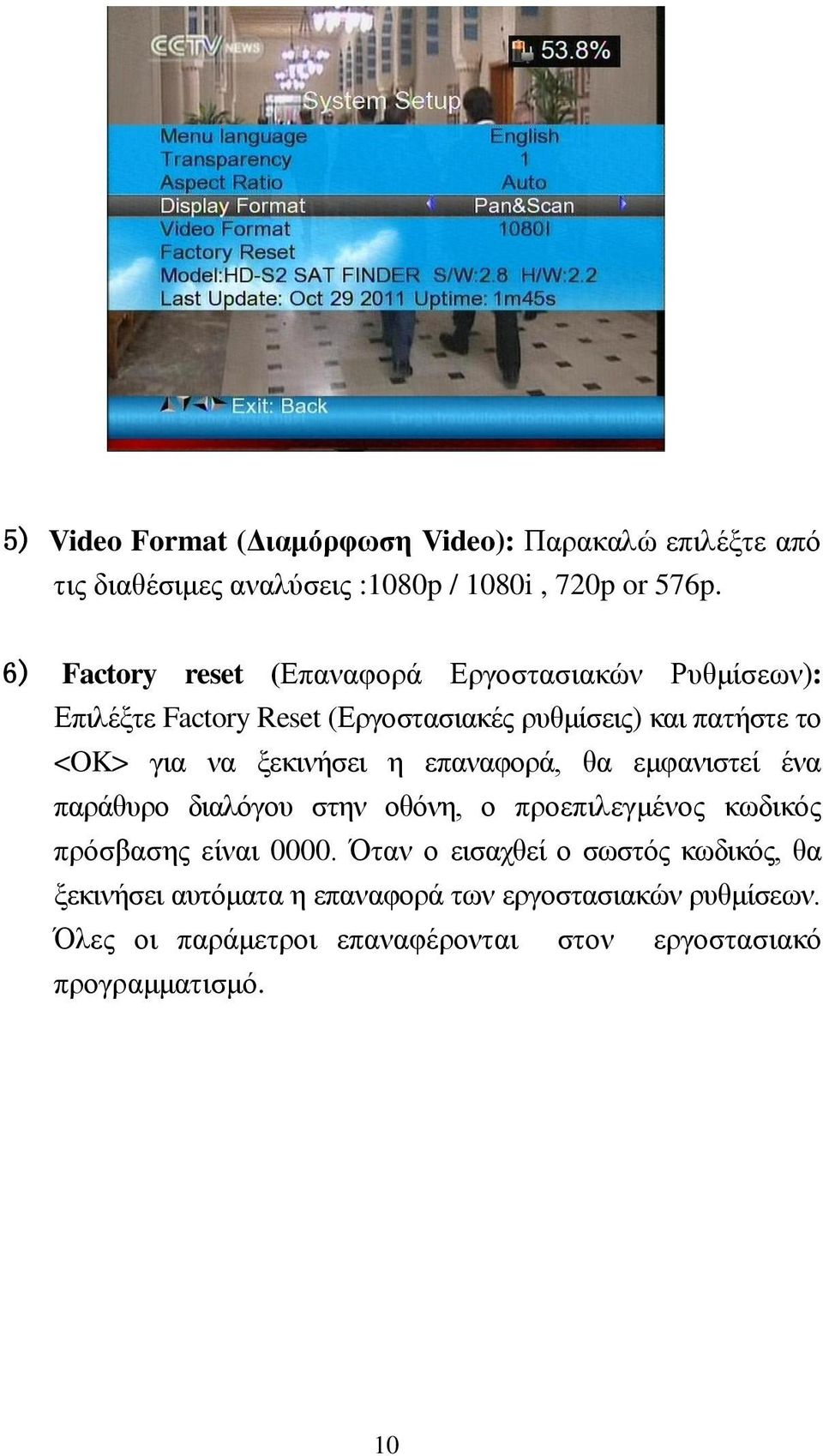

11 5) Video Format (Διαμόρφωση Video): Παρακαλώ επιλέξτε από τις διαθέσιμες αναλύσεις :1080p / 1080i, 720p or 576p. 6) Factory reset (Επαναφορά Εργοστασιακών Ρυθμίσεων): Επιλέξτε Factory Reset (Εργοστασιακές ρυθμίσεις) και πατήστε το <OK> για να ξεκινήσει η επαναφορά, θα εμφανιστεί ένα παράθυρο διαλόγου στην οθόνη, ο προεπιλεγμένος κωδικός πρόσβασης είναι Όταν ο εισαχθεί ο σωστός κωδικός, θα ξεκινήσει αυτόματα η επαναφορά των εργοστασιακών ρυθμίσεων. Όλες οι παράμετροι επαναφέρονται στον εργοστασιακό προγραμματισμό. 10

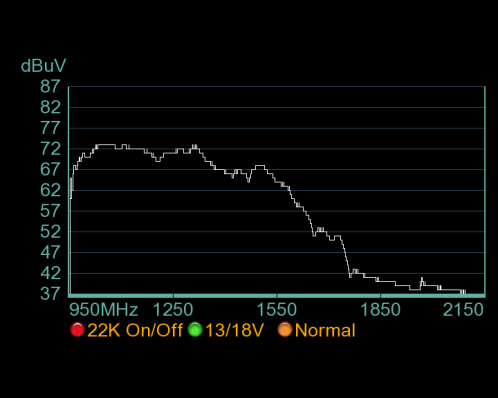

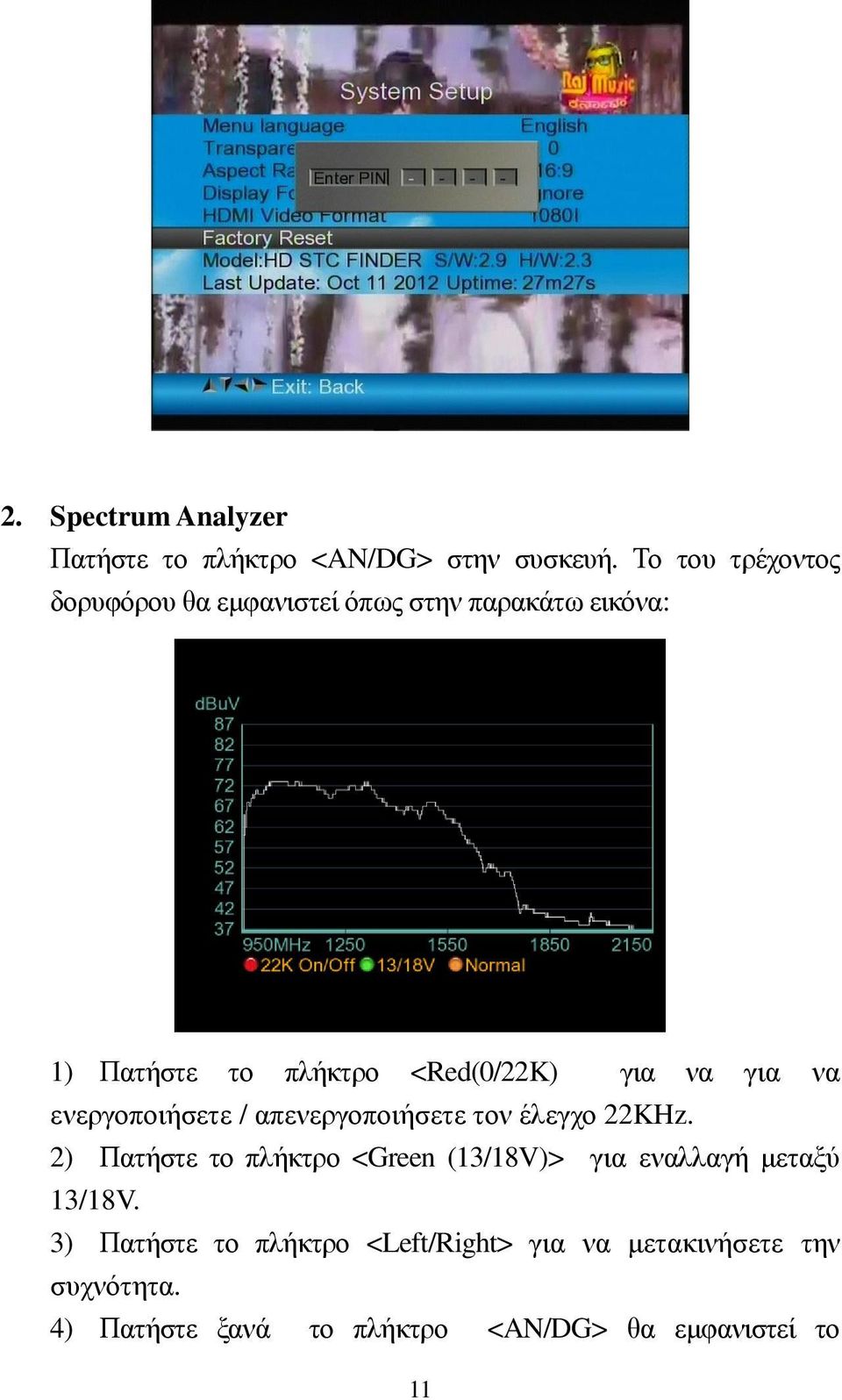

12 2. Spectrum Analyzer Πατήστε το πλήκτρο <AN/DG> στην συσκευή. Το του τρέχοντος δορυφόρου θα εμφανιστεί όπως στην παρακάτω εικόνα: 1) Πατήστε το πλήκτρο <Red(0/22K) για να για να ενεργοποιήσετε / απενεργοποιήσετε τον έλεγχο 22KHz. 2) Πατήστε το πλήκτρο <Green (13/18V)> για εναλλαγή μεταξύ 13/18V. 3) Πατήστε το πλήκτρο <Left/Right> για να μετακινήσετε την συχνότητα. 4) Πατήστε ξανά το πλήκτρο <AN/DG> θα εμφανιστεί το 11

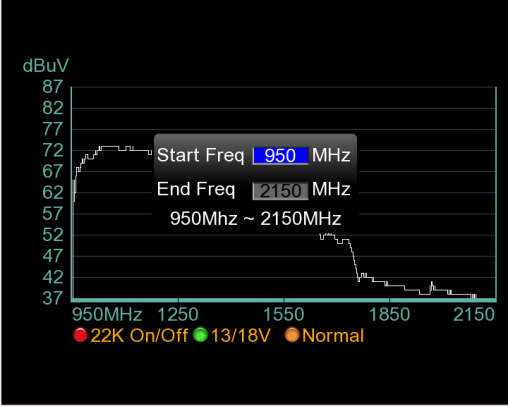

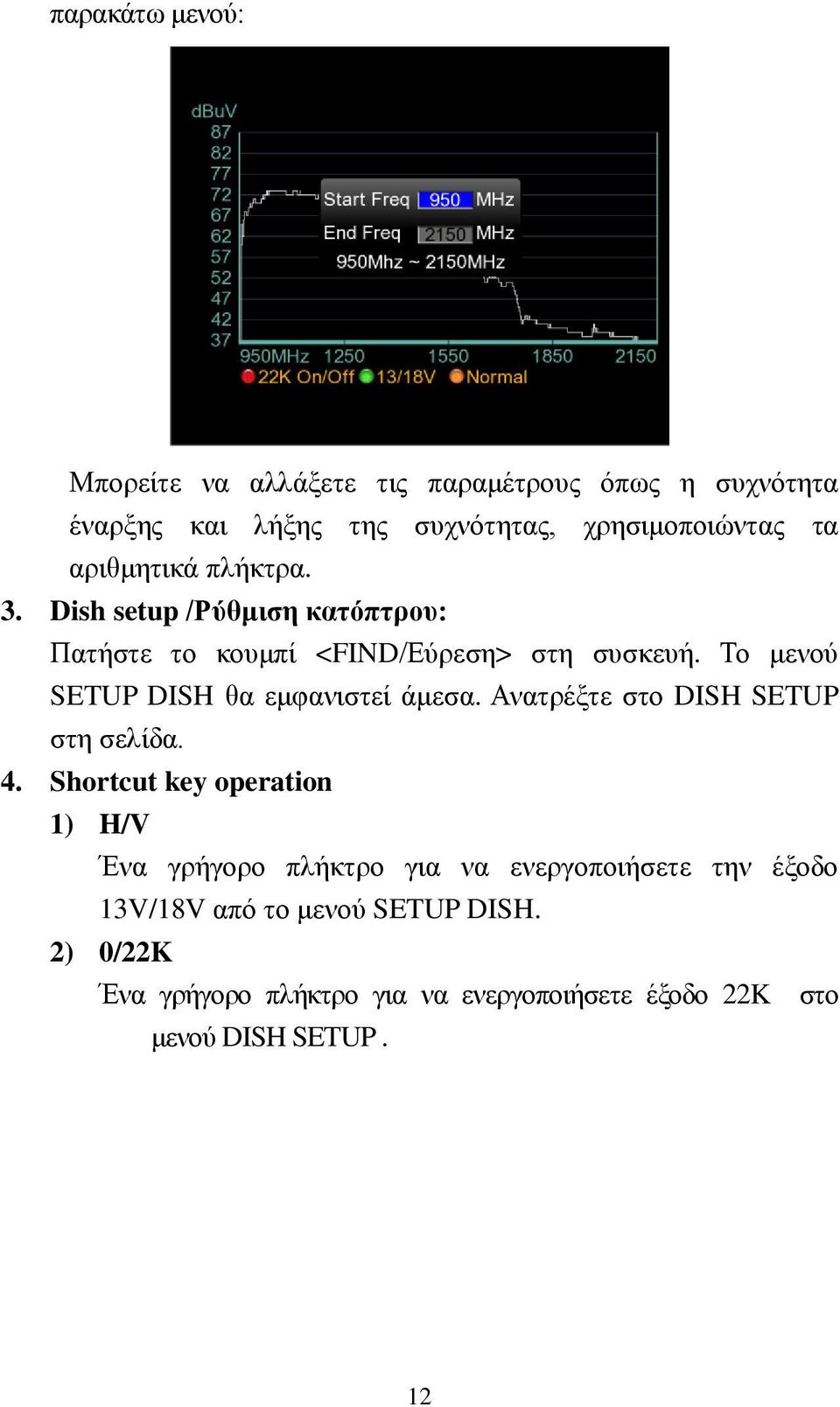

13 παρακάτω μενού: Μπορείτε να αλλάξετε τις παραμέτρους όπως η συχνότητα έναρξης και λήξης της συχνότητας, χρησιμοποιώντας τα αριθμητικά πλήκτρα. 3. Dish setup /Ρύθμιση κατόπτρου: Πατήστε το κουμπί <FIND/Εύρεση> στη συσκευή. Το μενού SETUP DISH θα εμφανιστεί άμεσα. Ανατρέξτε στο DISH SETUP στη σελίδα. 4. Shortcut key operation 1) H/V Ένα γρήγορο πλήκτρο για να ενεργοποιήσετε την έξοδο 13V/18V από το μενού SETUP DISH. 2) 0/22K Ένα γρήγορο πλήκτρο για να ενεργοποιήσετε έξοδο 22K στο μενού DISH SETUP. 12

14 3) T/R Πιέστε το πλήκτρο TV / RADIO στη λειτουργία αναπαραγωγής για να μετατοπιστεί. 4) F1: Πατήστε το κουμπί <F1> όταν εκπέμπει πρόγραμμα. Ο μετρητής μπαρ του επιπέδου, BER και C / N θα εμφανιστεί στην οθόνη. Όπως παρακάτω: 13

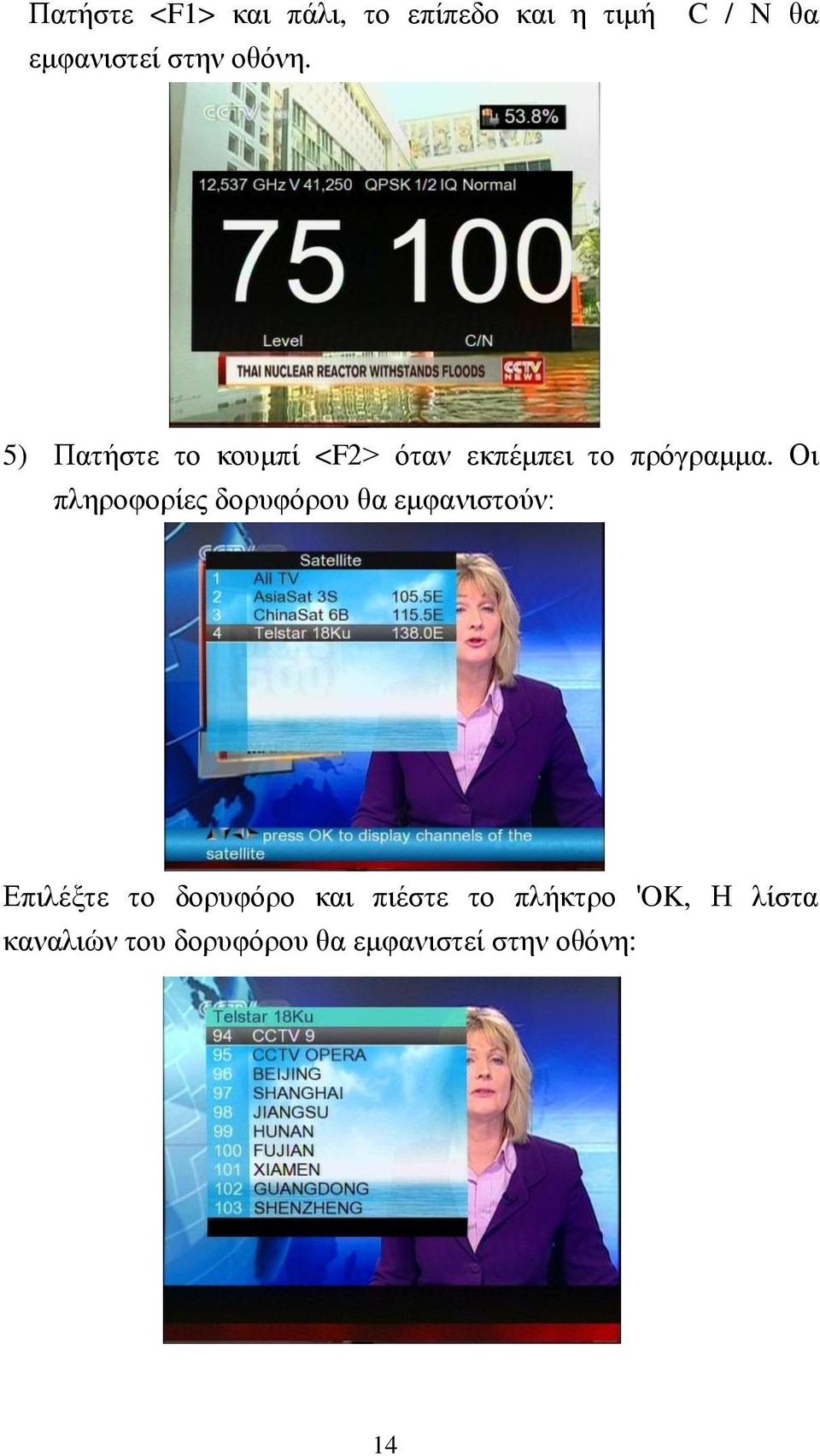

15 Πατήστε <F1> και πάλι, το επίπεδο και η τιμή εμφανιστεί στην οθόνη. C / N θα 5) Πατήστε το κουμπί <F2> όταν εκπέμπει το πρόγραμμα. Οι πληροφορίες δορυφόρου θα εμφανιστούν: Επιλέξτε το δορυφόρο και πιέστε το πλήκτρο 'OK, Η λίστα καναλιών του δορυφόρου θα εμφανιστεί στην οθόνη: 14

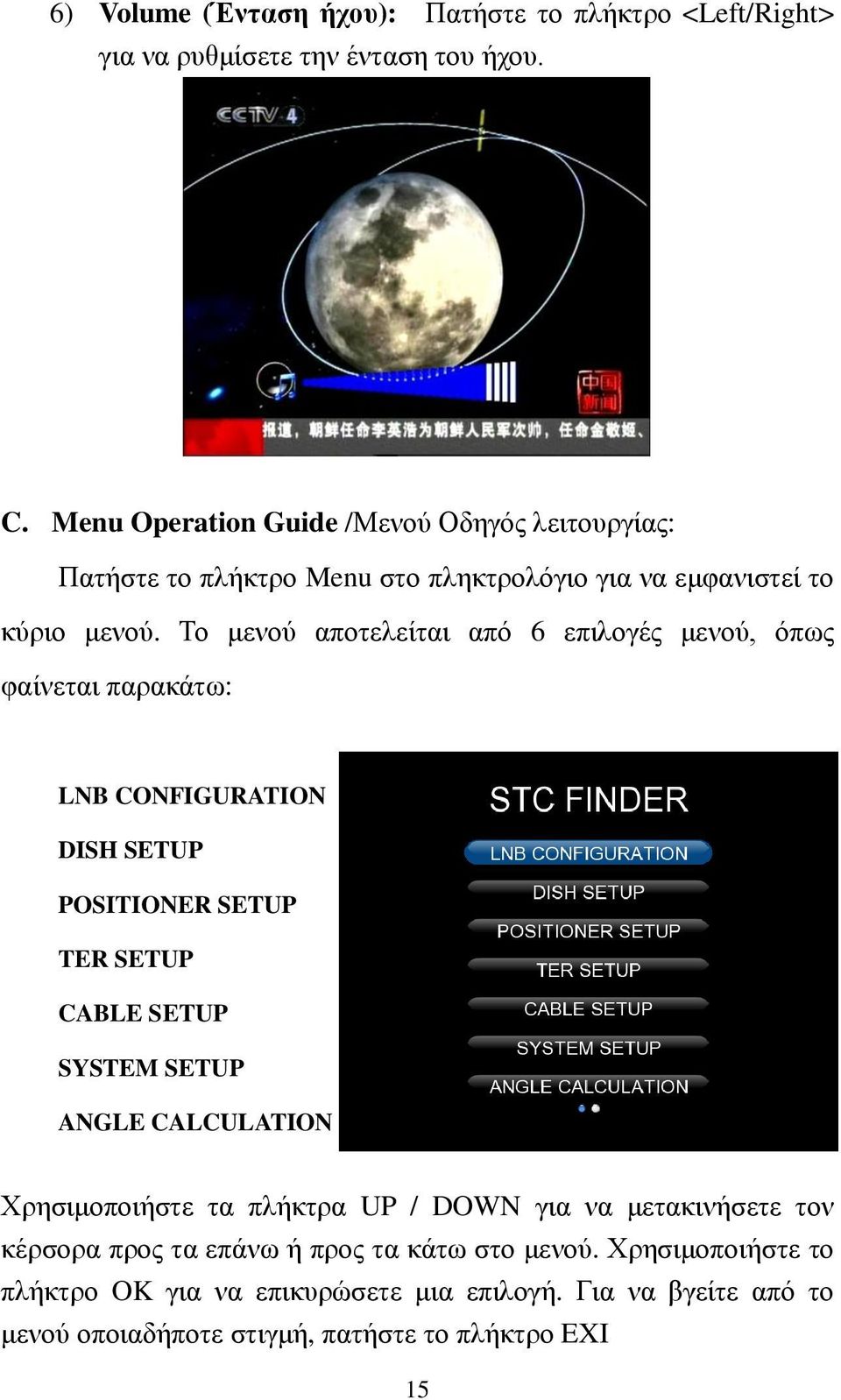

16 6) Volume (Ένταση ήχου): Πατήστε το πλήκτρο <Left/Right> για να ρυθμίσετε την ένταση του ήχου. C. Menu Operation Guide /Μενού Οδηγός λειτουργίας: Πατήστε το πλήκτρο Menu στο πληκτρολόγιο για να εμφανιστεί το κύριο μενού. Το μενού αποτελείται από 6 επιλογές μενού, όπως φαίνεται παρακάτω: LNB CONFIGURATION DISH SETUP POSITIONER SETUP TER SETUP CABLE SETUP SYSTEM SETUP ANGLE CALCULATION Χρησιμοποιήστε τα πλήκτρα UP / DOWN για να μετακινήσετε τον κέρσορα προς τα επάνω ή προς τα κάτω στο μενού. Χρησιμοποιήστε το πλήκτρο OK για να επικυρώσετε μια επιλογή. Για να βγείτε από το μενού οποιαδήποτε στιγμή, πατήστε το πλήκτρο EXI 15

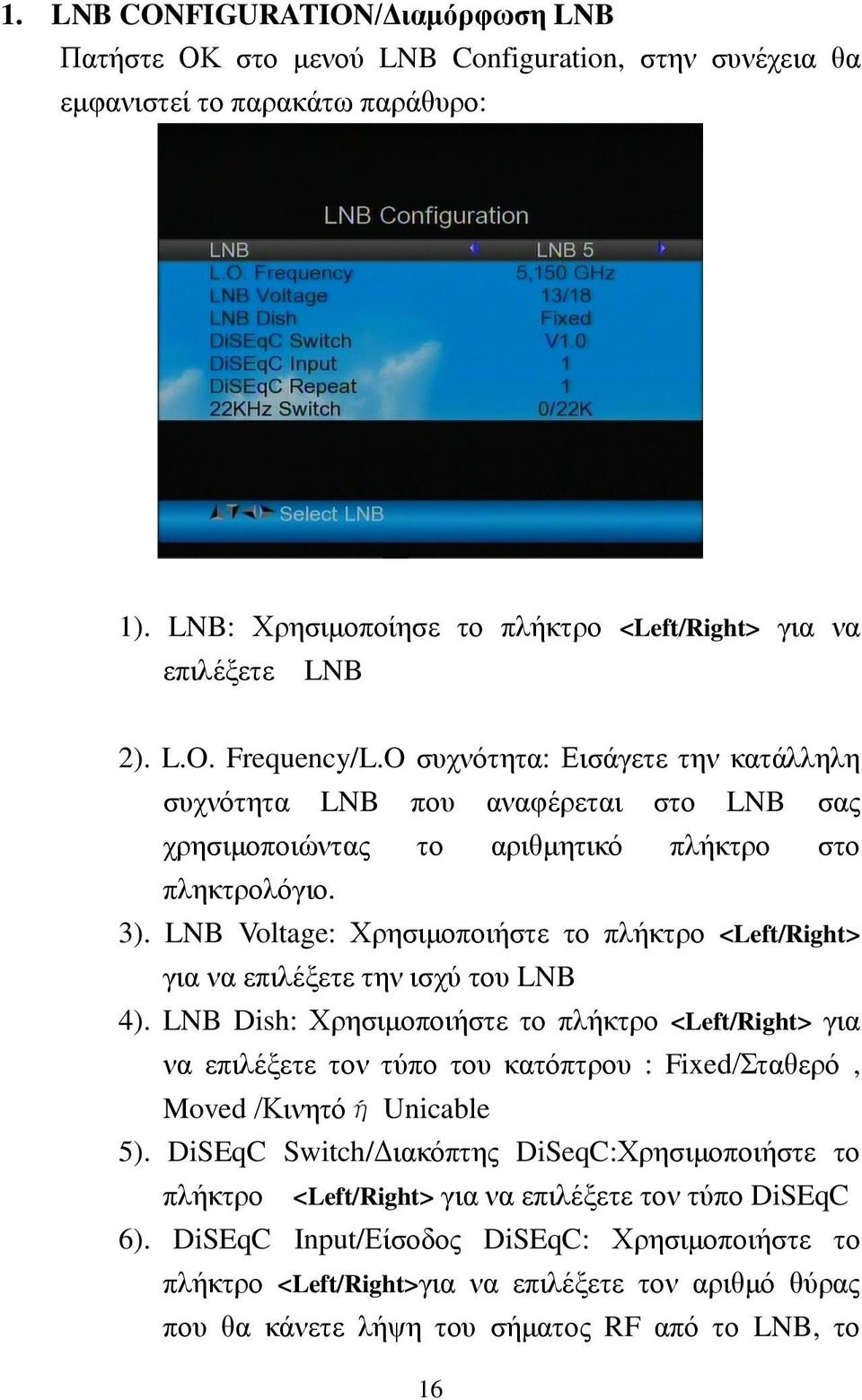

17 1. LNB CONFIGURATION/Διαμόρφωση LNB Πατήστε ΟΚ στο μενού LNB Configuration, στην συνέχεια θα εμφανιστεί το παρακάτω παράθυρο: 1). LNB: Χρησιμοποίησε το πλήκτρο <Left/Right> για να επιλέξετε LNB 2). L.O. Frequency/L.O συχνότητα: Εισάγετε την κατάλληλη συχνότητα LNB που αναφέρεται στο LNB σας χρησιμοποιώντας το αριθμητικό πλήκτρο στο πληκτρολόγιο. 3). LNB Voltage: Χρησιμοποιήστε το πλήκτρο <Left/Right> για να επιλέξετε την ισχύ του LNB 4). LNB Dish: Χρησιμοποιήστε το πλήκτρο <Left/Right> για να επιλέξετε τον τύπο του κατόπτρου : Fixed/Σταθερό, Moved /Κινητό ή Unicable 5). DiSEqC Switch/Διακόπτης DiSeqC:Χρησιμοποιήστε το πλήκτρο <Left/Right> για να επιλέξετε τον τύπο DiSEqC 6). DiSEqC Input/Είσοδος DiSEqC: Χρησιμοποιήστε το πλήκτρο <Left/Right>για να επιλέξετε τον αριθμό θύρας που θα κάνετε λήψη του σήματος RF από το LNB, το 16

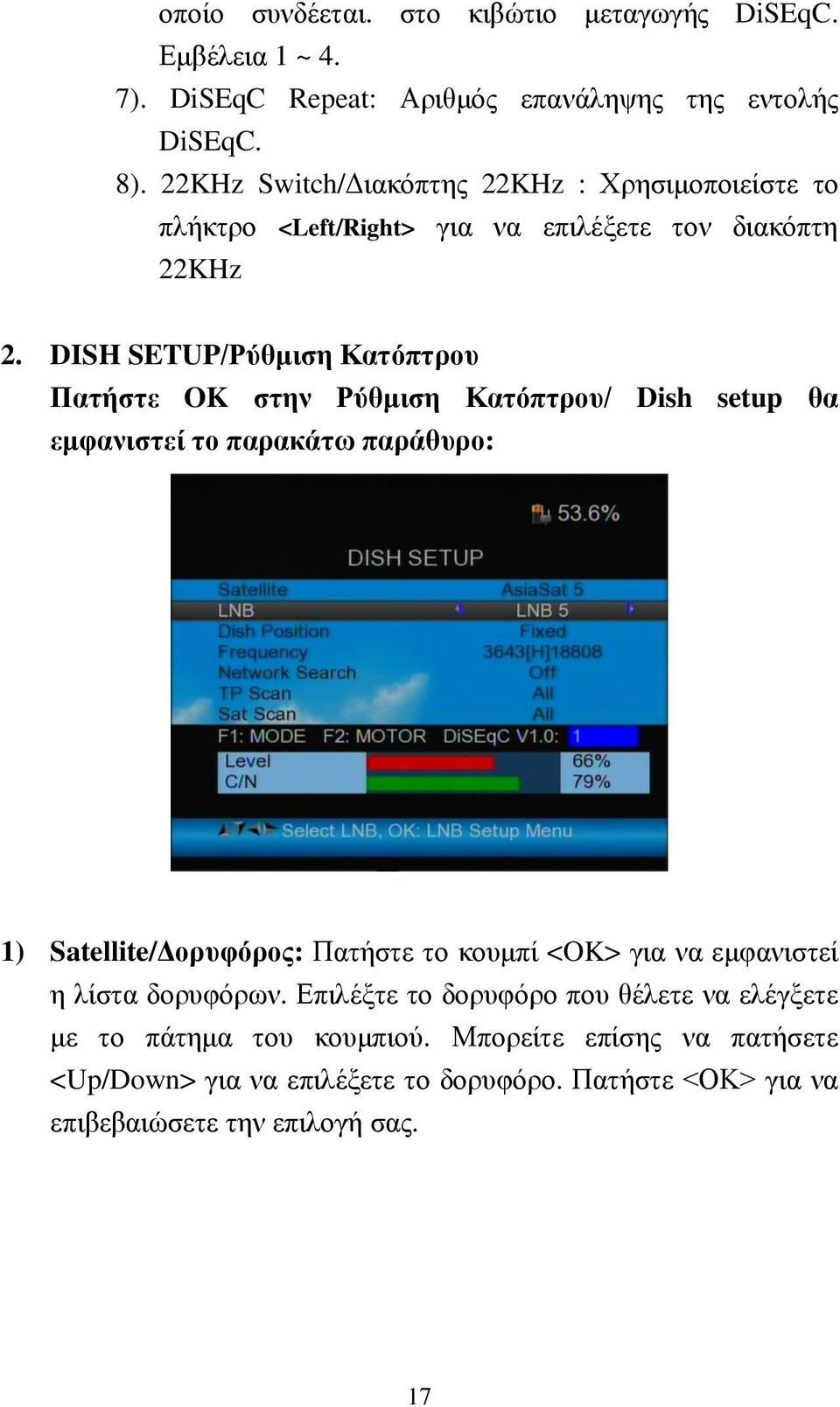

18 οποίο συνδέεται. στο κιβώτιο μεταγωγής DiSEqC. Εμβέλεια 1 ~ 4. 7). DiSEqC Repeat: Αριθμός επανάληψης της εντολής DiSEqC. 8). 22KHz Switch/Διακόπτης 22KHz : Χρησιμοποιείστε το πλήκτρο <Left/Right> για να επιλέξετε τον διακόπτη 22KHz 2. DISH SETUP/Ρύθμιση Κατόπτρου Πατήστε OK στην Ρύθμιση Κατόπτρου/ Dish setup θα εμφανιστεί το παρακάτω παράθυρο: 1) Satellite/Δορυφόρος: Πατήστε το κουμπί <OK> για να εμφανιστεί η λίστα δορυφόρων. Επιλέξτε το δορυφόρο που θέλετε να ελέγξετε με το πάτημα του κουμπιού. Μπορείτε επίσης να πατήσετε <Up/Down> για να επιλέξετε το δορυφόρο. Πατήστε <OK> για να επιβεβαιώσετε την επιλογή σας. 17

19 2) LNB: Πατήστε το κουμπί <Left/Right> για να επιλέξετε τον σωστό τύπο LNB, σύμφωνα με τον φυσικό τύπο του LNB σας. Πατήστε το κουμπί <OK> για να ρυθμίσετε τις παράμετρους του LNB. 3) Frequency/Συχνότητα: Πατήστε το κουμπί <OK> για να εμφανιστεί η λίστα με τις συχνότητες. Επιλέξτε την συχνότητα που θέλετε πατώντας το κουμπί <Left/Right> ή τα πλήκτρα UP / DOWN. Πατήστε το <OK> για να επιβεβαιώσετε την επιλογή σας. Μπορείτε να επεξεργαστείτε/ Edit, να προσθέσετε/ Add, να διαγράψετε/ delete, PID την αποθηκευμένη συχνότητα πολύ εύκολα. 18

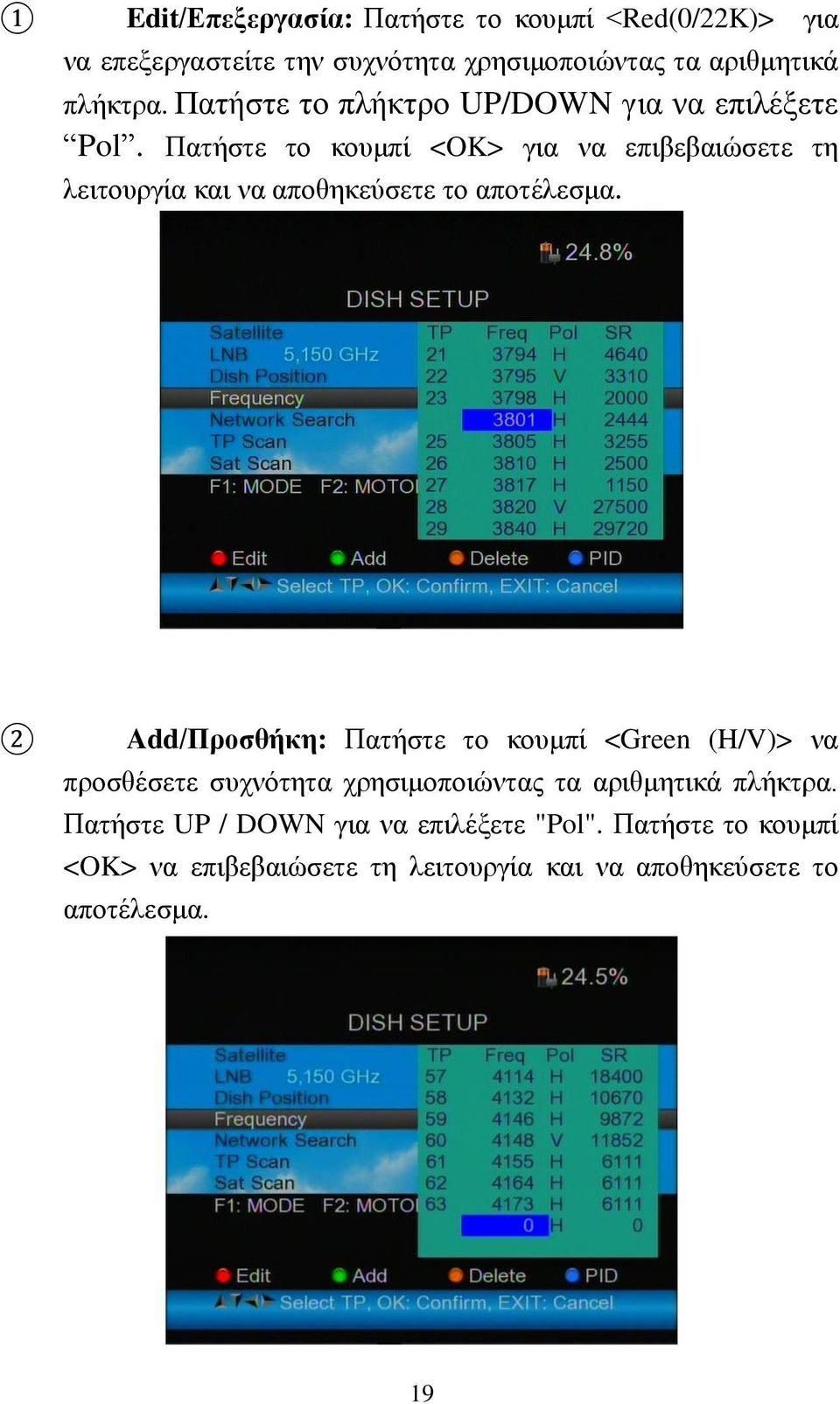

20 1 Edit/Επεξεργασία: Πατήστε το κουμπί <Red(0/22K)> για να επεξεργαστείτε την συχνότητα χρησιμοποιώντας τα αριθμητικά πλήκτρα. Πατήστε το πλήκτρο UP/DOWN για να επιλέξετε Pol. Πατήστε το κουμπί <OK> για να επιβεβαιώσετε τη λειτουργία και να αποθηκεύσετε το αποτέλεσμα. 2 Add/Προσθήκη: Πατήστε το κουμπί <Green (H/V)> να προσθέσετε συχνότητα χρησιμοποιώντας τα αριθμητικά πλήκτρα. Πατήστε UP / DOWN για να επιλέξετε "Pol". Πατήστε το κουμπί <OK> να επιβεβαιώσετε τη λειτουργία και να αποθηκεύσετε το αποτέλεσμα. 19

21 3 Delete/Διαγραφή: Πατήστε το κουμπί ή <Left/Right> <Up/Down> να επιλέξετε επιλογή Διαγραφή. Πατήστε το κουμπί <Yellow(AND G)> να ρυθμίσετε την κατάσταση διαγραφής. Θα δείτε ένα μήνυμα επιβεβαίωσης. Πατήστε <OK> για να διαγράψετε ή <EXIT> για να ακυρώσετε τη λειτουργία και να αποθηκεύσετε το αποτέλεσμα. 4 PID: Πατήστε το κουμπί <Blue(Find)> να εμφανιστούν οι πληροφορίες του PID για τη συχνότητα. 4) Network search/αναζήτηση Δικτύου: Χρησιμοποιήστε το κουμπί <Left/Right> για να επιλέξετε. 5) TP SCAN: Σάρωση αναμεταδοτών μία προς μία. Πατήστε OK για να ξεκινήσει το κανάλι σάρωσης. 20

22 6) SAT SCAN: Σάρωση όλων των αναμεταδοτών σε ένα δορυφόρο (αυτές οι αναμεταδότες έχουν οριστεί). Note/Σημείωση: Κατά τη διάρκεια της αναζήτησης σήματος, μπορείτε να δείτε το μετρητή bar του Επιπέδου και της Ποιότητας, την ίδια στιγμή το φως LOCK θα έρθει με ηχητική κοινοποίηση. Το DiSEqC θα αναφέρουν ποια θύρα είναι συνδεδεμένη με το διακόπτη DiSEqC )Signal Information / Πληροφορίες Σήματος Πατήστε F1 για να εμφανίσετε τις πληροφορίες του σήματος Μπορείτε να δείτε το μετρητή bar του LEVEL και C / N. Χρησιμοποιήστε το κουμπί <Left/Right> για να αλλάξετε την ένταση, το πλήκτρο T / R σε σίγαση. Πιέστε το πλήκτρο F1 και πάλι, LEVEL & η τιμή C / N θα 21

23 εμφανιστεί στην οθόνη: 22

24 3. POSITIONER SETUP/ Ρύθμιση positioner Πατήστε OK για τη ρύθμιση θέσης, θα εμφανιστεί το παρακάτω παράθυρο: Satellite/Δορυφ όρος: Transponder: Continuously Move/ Συνεχής κίνηση: Move Steps/ Μετακίνηση βήμα βήμα: Step Size: Limit Set/Ρύθμιση Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να επιλέξετε το δορυφόρο ή Πατήστε το κουμπί OK για να επιλέξετε το δορυφορικό Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να επιλέξετε τον αναμεταδότη. Πατήστε το κουμπί OK για να εμφανίσετε τη λίστα TP. Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να μετακινήσετε το positioned και πιέστε το πλήκτρο OK για να αποθηκεύσετε την τρέχουσα θέση. Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να μετακινήσετε το positioned βήμα βήμα και πατήστε το κουμπί OK για να αποθηκεύσετε την τρέχουσα θέση. Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να ρυθμίσετε ένα μέγεθος βήματος. Χρησιμοποιήστε το κουμπί <Αριστερά / Δεξιά> για να επιλέξετε Ανατολικό/ 23

25 ορίου: Other Commands/ Άλλες εντολές: GOTO X: Δύτικό όριο ή να απενεργοποιήσετε το όριο Χρησιμοποιήστε το κουμπί <Αριστερά/Δεξιά> για να επιλέξετε εντολή και πατήστε το OK για να εκτελέσει την εντολή. Χρησιμοποιήστε το κουμπί <Αριστερά/Δεξιά> για να επιλέξετε ON / OFF και πιέστε το πλήκτρο OK με τη θέση του χρήστη. 4. TER SETUP/ Ρύθμιση TER Πατήστε OK για εγκατάσταση TER, τότε εμφανίζεται το ακόλουθο παράθυρο: 1) Frequency/ Συχνότητα: Πατήστε το κουμπί <Left,Αριστερά/ Right, δεξιά για να επιλέξετε τη συχνότητα και το αντίστοιχο εύρος ζώνης θα εμφανιστεί στην οθόνη. Πατήστε το κουμπί <Up/Down> να επιλέξετε την επιλογή συχνότητας. Πατήστε το κουμπί <OK> για να μεταβείτε στη λίστα Συχνότητα, πιέστε το πλήκτρο <Up/Down> για να επιλέξετε 24

26 τη συχνότητα μία προς μία, πατήστε το πλήκτρο <Left/Right> για να επιλέξετε μία προς μία την σελίδα. Επεξεργασία συχνότητας: Πατήστε το κουμπί <RED/Κόκκινο> για να επεξεργαστείτε την συχνότητα αριθμητικά. Πατήστε το κουμπί <Up/Down> για να επιλέξετε την Band Width. Και στη συνέχεια, πατήστε το πλήκτρο <OK> για να επιβεβαιώσετε την λειτουργία και να αποθηκεύσετε το αποτέλεσμα. Ή πιέστε <EXIT> για να ακυρώσετε τη λειτουργία. 25

27 Προσθήκη συχνότητας: Πατήστε το κουμπί <GREEN/Πράσινο> να προσθέσετε την συχνότητα αριθμητικά. Πατήστε το κουμπί <Up/Down> για να επιλέξετε την Band Width. Και στη συνέχεια, πατήστε το πλήκτρο <OK> για να επιβεβαιώσετε την λειτουργία και να αποθηκεύσετε το αποτέλεσμα. Ή πιέστε <EXIT> για να ακυρώσετε τη λειτουργία. 5Διαγραφή συχνότητας: Πατήστε το κουμπί <Left,Αριστερά/ 26

28 Right, Δεξιά για να επιλέξετε την επιλογή και στη συνέχεια πατήστε το κουμπί <YELLOW, Κίτρινο>, θα δείτε τομήνυμα επιβεβαίωσης. Πατήστε το κουμπί <OK/EXIT> για να διαγράψετε ή να ακυρώσετε αυτήν την λειτουργία. 6Πατήστε το κουμπί <BLUE, Μπλε> για να δείτε τις πληροφορίες του PID της συχνότητας. 2) Antenna setting, Ρύθμιση κεραίας: 27

29 Πατήστε το κουμπί <Up/Down> για να επιλέξετε την επιλογή ρύθμισης κεραίας. Πατήστε το κουμπί <Left/Right> για να επιλέξετε την ισχύ της κεραίας. 3) Network Search/Αναζήτηση δικτύου Πατήστε το κουμπί <Up/Down> για να επιλέξετε τις επιλογές αναζήτησης δικτύου. Πατήστε το κουμπί <Left/Right> για να επιλέξετε την λειτουργία σάρωσης δικτύου. Σαρώστε την πιθανή συχνότητα και το εύρος ζώνης για να κάνετε λήψη των προγραμμάτων. προγράμματα. Πατήστε το κουμπί <Up/Down> για TP σάρωση ή αυτόματη σάρωση. Σημείωση: Κατά τη διάρκεια της αναζήτησης σήματος, μπορείτε να δείτε το μετρητή bar LEVEL και C / N, την ίδια στιγμή το φως LOCK θα εμφανιστεί με ταυτόχρονη φωνητική κοινοποίηση. 4) TP Scan/Σάρωση TP : Σάρωση αναμεταδοτών ένα προς ένα, με προεπιλογή συχνότητας και εύρους ζώνης. 1 Πατήστε το κουμπί <Up/Down> για να κάνετε σάρωση TP. 2 Πατήστε το κουμπί <Left/Right> για να επιλέξετε την λειτουργία TP σάρωση. 3 Πατήστε το κουμπί <OK>, ένα μήνυμα θα εμφανιστεί. 28

30 4 Πατήστε το κουμπί <OK> για να διαγράψετε το υπάρχον πρόγραμμα και να ξεκινήσετε νέα σάρωση TP. Ή πατήστε το πλήκτρο <EXIT> για να αποθηκεύσετε τo υπάρχον πρόγραμμα και ξεκινήστε την σάρωση TP. 5) Auto Scan, Αυτόματη σάρωση: Σαρώστε όλο το φάσμα της συχνότητας και του εύρους ζώνης. Είναι χρονοβόρο να γίνει αυτόματη σάρωση, ο χρήστης μπορεί να πατήσει το πλήκτρο 'OK για να παρακάμψει ή <EXIT> για να βγείτε ανά πάσα στιγμή. 29

31 1 Πατήστε το κουμπί <Up/Down> για να κάνετε Αυτόματη Σάρωση. 2 Πατήστε το κουμπί <Left/Right> για να επιλέξετε την λειτουργία αυτόματης σάρωσης. 3 Πατήστε το κουμπί <OK>, ένα μήνυμα θα εμφανιστεί. 4 Πατήστε το κουμπί <OK> για να διαγράψετε το υπάρχον πρόγραμμα και να ξεκινήσετε την σάρωση TP. Ή πατήστε το πλήκτρο <EXIT> για να αποθηκεύσετε το υπάρχον πρόγραμμα και να ξεκινήσετε την σάρωση TP. 30

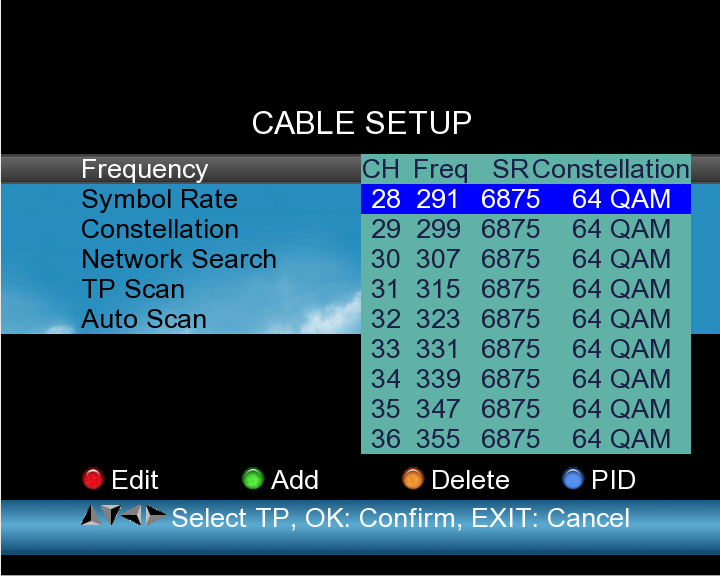

32 5. CABLE SETUP/ Ρύθμιση Καλωδιακού: Πατήστε OK για την εγκατάσταση Cable, παρακάτω σχήμα. θα εμφανιστεί το 1) Frequency/Συχνότητα: Πατήστε το κουμπί <Αριστερά/Δεξιά για να επιλέξετε την συχνότητα και τα προβληθούν στην οθόνη αυτόματα. αντίστοιχα Symbol rate και Constellation θα 1 Πατήστε το κουμπί <Up/Down> για να επιλέξετε την επιλογή συχνότητας. 2 Πατήστε το κουμπί <OK> για να μεταβείτε στην λίστα συχνοτήτων, πιέστε το πλήκτρο <Up/Down> για να επιλέξετε την συχνότητα μία προς μία, πατήστε το πλήκτρο <Left/Right> για να επιλέξετε σελίδα. 31

33 3 Επεξεργασία συχνότητας: Πατήστε το κουμπί <RED/Κόκκινο> για να επεξεργαστείτε την συχνότητα αριθμητικά. Πατήστε το κουμπί <Up/Down> για να επιλέξετε Band Width. Και στην συνέχεια, πατήστε το πλήκτρο <OK> για να επιβεβαιώσετε την λειτουργία και να αποθηκεύσετε το αποτέλεσμα. Ή πιέστε <EXIT> για να ακυρώσετε την λειτουργία. 4 Προσθήκη συχνότητας: Πατήστε το κουμπί <GREEN/Πράσινο> να προσθέσετε την συχνότητα αριθμητικά. Πατήστε το κουμπί <Up/Down> για να επιλέξετε την Band Width. Και στη συνέχεια, πατήστε το πλήκτρο <OK> για να επιβεβαιώσετε την λειτουργία και να αποθηκεύσετε το αποτέλεσμα. Ή πιέστε <EXIT> για να ακυρώσετε τη λειτουργία 5Διαγραφή συχνότητας: Πατήστε το κουμπί <Left,Αριστερά/ Right, Δεξιά για να επιλέξετε την επιλογή και στη συνέχεια πατήστε το κουμπί <YELLOW, Κίτρινο>, θα δείτε τομήνυμα επιβεβαίωσης. Πατήστε το κουμπί <OK/EXIT> για να διαγράψετε ή να ακυρώσετε αυτήν την λειτουργία. 32

34 6 Πατήστε το κουμπί <BLUE, Μπλε> για να δείτε τις πληροφορίες του PID της συχνότητας. 6) Signal information/ Πληροφορίες σήματος Πατήστε F1 για να εμφανίσετε τις πληροφορίες του σήματος. 6. SYSTEM SETUP Ανατρέξτε στην σελίδα που αναλύεται η ρύθμιση συστήματος. 7. ANGLE CALCULATION / Υπολογισμός γωνίας Πατήστε OK στο Angle Calculation θα εμφανιστεί το παρακάτω παράθυρο. 33

35 1) Δορυφόρος: Χρησιμοποιήστε το αριστερό / δεξί πλήκτρο για να επιλέξετε τον δορυφόρο ή Πατήστε το κουμπί OK για να επιλέξετε δορυφόρο. 2) Sat longitude: Χρησιμοποιήστε τα αριθμητικά πλήκτρα για να εισάγετε δορυφορική θέση. 3) East/West: Χρησιμοποιήστε το αριστερό / δεξί πλήκτρο για να επιλέξετε δορυφορική θέση. 4) User latitude/ Γεωγραφικό πλάτος: Χρησιμοποιήστε τα αριθμητικά πλήκτρα για να εισάγετε γεωγραφικό πλάτος της θέσης. 5) North/South: Αναφέρατε εάν το γεωγραφικό πλάτος είναι η Βόρειο ή Νότιο. 6) User longitude/ Γεωγραφικό μήκος χρήστη: Χρησιμοποιήστε το αριθμητικό πλήκτρο για να καταχωρίσετε το μήκος 7) East/West: Υποδηλώνει εάν το γεωγραφικό μήκος είναι Ανατολή ή Δύση. 8) ANGLE CALCAULATION:Πιέστε το πλήκτρο ΟΚ για να υπολογίσει το αζιμούθιο και την ανύψωση του πιάτου. 34

36 35
