1 Visit Sika online special: How can 00 years of experience help you? sika.com/experience Τεχνολογία και Συστήματα Υδροφοβικού Εμποτισμού Sika I n n o v a t i o n & C o n s i s t e n c y s i n c e 9 0

2 Τι Είναι και Πως Λειτουργεί ο Υδροφοβικός Εμποτισμός Γιατί να Χρησιμοποιήσετε Υδροφοβικό Εμποτισμό Ο υδροφοβικός εμποτισμός είναι ένα σύστημα προστασίας επιφανειακά εφαρμοζόμενο, μη ορατό, χωρίς δημιουργία υμένα, το οποίο μπορεί πολύ αποτελεσματικά να αυξήσει την ανθεκτικότητα των κατασκευών σκυροδέματος. Λόγω του μικρού μεγέθους της μονο-μοριακής στρώσης, υπάρχει αμελητέα ή μηδαμινή αλλαγή στην αισθητική εμφάνιση του υποστρώματος. Συγκριτικά με τον ξηρό υμένα που σχηματίζουν οι βαφές προστασίας, ο υδροφοβικός εμποτισμός διεισδύει στους πόρους και στις τριχοειδείς ρωγμές καλύπτοντας την εσωτερική επιφάνειά τους, αλλά χωρίς να τους/τις γεμίζει. Τα συστήματα υδροφοβικού εμποτισμού τροποποιούν την επιφανειακή τάση των ορυκτών υποστρωμάτων όπως του σκυροδέματος, των επιχρισμάτων και της τουβλοδομής, σχηματίζοντας μια υδατοαπωθητική επιφάνεια η οποία ανθίστανται στη διείσδυση νερού και υδατοδιαλυτών αλάτων όπως τα χλωριούχα και τα θειικά. Τόσο στα κτιριακά, όσο και στα έργα πολιτικού μηχανικού, το νερό θα πρέπει γενικώς να παραμένει εκτός της κατασκευής και μάλιστα σε απόσταση, ώστε να αποφεύγονται οι βλάβες και η υποβάθμισή τους, που οδηγούν σε περαιτέρω απώλεια της αξίας τους και/ή της λειτουργικότητάς τους. Επιπλέον, η διείσδυση του νερού ενδέχεται Παράμετροι Ανθεκτικότητας επιπρόσθετα να συμπαρασύρει βλαβερές ουσίες στο υπόστρωμα, όπως χλωριούχα και θειικά άλατα, καθώς και άλλα επιθετικά συστατικά. Συνεπώς υπάρχουν πολλοί και διαφορετικοί μεταξύ τους λόγοι για να χρησιμοποιηθεί ο υδροφοβικός εμποτισμός: Ελεύθερο για διάχυση υδρατμών Αποτρέπει την περαιτέρω εξέλιξη της φθοράς στο υπόστρωμα από κύκλους πήξης / τήξης, αλκαλοπυριτική αντίδραση, κ.α., παρεμποδίζοντας τη διείσδυση του νερού Προλαμβάνει την περαιτέρω φθορά του σιδηροπλισμού περιορίζοντας την παρουσία του περιεχόμενου νερού του υποστρώματος, καθώς και των χλωριόντων και των διαφόρων διαβρωτικών παραγόντων Υδροφοβική δράση R Προσφέρει αυξημένη προστασία, καθώς η χρήση του υδροφοβισμού σαν αστάρι του συστήματος βαφών, προσφέρει αυξημένη προστασία σε περιπτώσεις διεισδύσεων βλαβερών ουσιών διαμέσου ρωγμών και ελαττωματικών επιστρώσεων R Si Si Ισχυρή πρόσφυση στο υπόστρωμα Υδροφοβική δράση H επιφανειακή τάση του μη κατεργασμένου ορυκτού υποστρώματος είναι υψηλότερη από την αντίστοιχη του νερού σε υγρή μορφή. Συνεπώς οι δυνάμεις έλξης από το υπόστρωμα στο νερό είναι μεγαλύτερες από τις εσωτερικές δυνάμεις στο μόριο του νερού. Αυτό έχει σαν αποτέλεσμα την απορρόφηση του νερού από το υπόστρωμα. Ισχυρή πρόσφυση στο υπόστρωμα Ο στερεοχημικός τύπος της σιλικονούχας ρητίνης είναι παρόμοιος με εκείνον του χαλαζία. Η μόνη διαφορά είναι η οργανική ομάδα R, η οποία είναι υπεύθυνη για τις υδατοαπωθητικές ιδιότητες. Η ομοιότητα μεταξύ αυτών των χημικών δομών εξηγεί και τον εξαιρετικά ανθεκτικό δεσμό στα περισσότερα ορυκτά υποστρώματα. Παράμετροι Αισθητικής / Άνεσης Silos, Chimney and Cooling Towers Προστατεύει την κατασκευή χωρίς να αλλοιώνεται η αισθητική της (δηλ. μνημειακές κατασκευές) θ Μειώνει το μέγεθος της βλάβης λόγω εξάνθησης ή αλάτων Υδρόφιλο υλικό θ 0 Η παρουσία υδροφοβικού εμποτισμού στους πόρους της επιφάνειας μειώνει δραστικά την επιφανειακή τάση. Η ανάπτυξη εσωτερικών δυνάμεων μεταξύ των μορίων του νερού είναι μεγαλύτερη από τις δυνάμεις έλξης του υποστρώματος. Αυτό έχει σαν αποτέλεσμα το υπόστρωμα να απωθεί το νερό. θ Ρητινούχα σιλικόνη Χαλαζίας R R - Si - - Si - - Si - - Si - R R - R - Si - - Si - - Si - R R - Si - - Si - - Si - - Si - - Si - - Si - - Si - - Si- - - Si - - Si - - Si- - Si - Μειώνει την ανάπτυξη επιφανειακών μικροοργανισμών, όπως βρύα, λειχήνες, κ.α. Μειώνει τις επιπτώσεις λόγω μόλυνσης (κηλίδες, συσσώρευση ακαθαρσιών, κ.α.) Βελτιώνει τη θερμομόνωση, καθώς η εξωτερική τοιχοποιία παραμένει στεγνή Υδρόφοβο υλικό θ 80 2 I 3

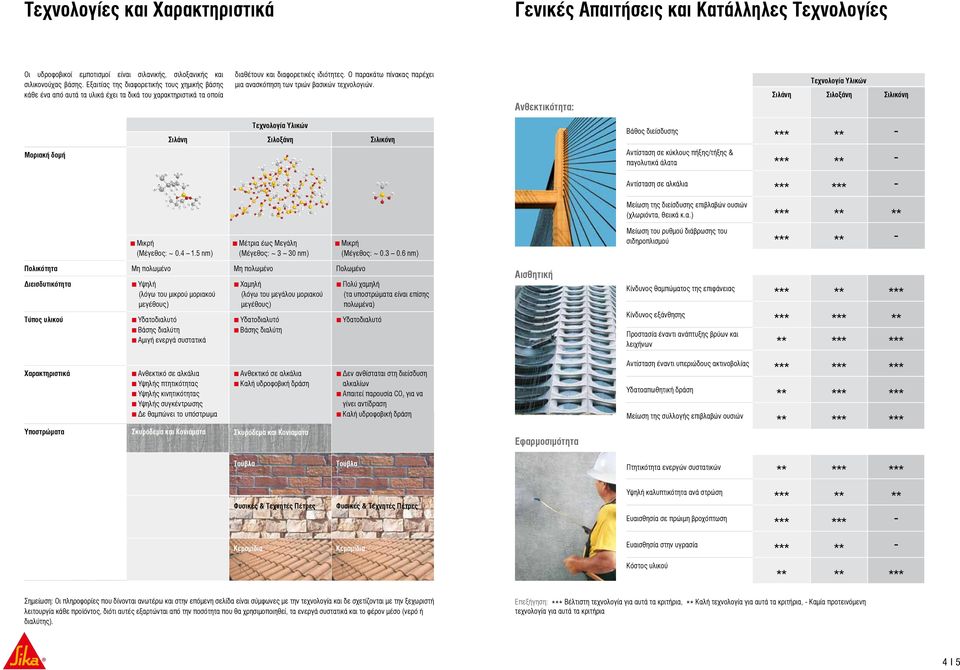

3 Τεχνολογίες και Χαρακτηριστικά Γενικές Απαιτήσεις και Κατάλληλες Τεχνολογίες Οι υδροφοβικοί εμποτισμοί είναι σιλανικής, σιλοξανικής και σιλικονούχας βάσης. Εξαιτίας της διαφορετικής τους χημικής βάσης κάθε ένα από αυτά τα υλικά έχει τα δικά του χαρακτηριστικά τα οποία διαθέτουν και διαφορετικές ιδιότητες. Ο παρακάτω πίνακας παρέχει μια ανασκόπηση των τριών βασικών τεχνολογιών. Ανθεκτικότητα: Τεχνολογία Υλικών Σιλάνη Σιλοξάνη Σιλικόνη Μοριακή δομή Τεχνολογία Υλικών Σιλάνη Σιλοξάνη Σιλικόνη Βάθος διείσδυσης *** ** - Αντίσταση σε κύκλους πήξης/τήξης & παγολυτικά άλατα *** ** - Αντίσταση σε αλκάλια *** *** - Μείωση της διείσδυσης επιβλαβών ουσιών (χλωριόντα, θειικά κ.α.) *** ** ** Μικρή (Μέγεθος: ~ nm) Μέτρια έως Μεγάλη (Μέγεθος: ~ 3 30 nm) Μικρή (Μέγεθος: ~ nm) Μείωση του ρυθμού διάβρωσης του σιδηροπλισμού *** ** - Πολικότητα Μη πολωμένο Μη πολωμένο Πολωμένο Διεισδυτικότητα Τύπος υλικού Υψηλή (λόγω του μικρού μοριακού μεγέθους) Υδατοδιαλυτό Βάσης διαλύτη Αμιγή ενεργά συστατικά Χαμηλή (λόγω του μεγάλου μοριακού μεγέθους) Υδατοδιαλυτό Βάσης διαλύτη Πολύ χαμηλή (τα υποστρώματα είναι επίσης πολωμένα) Υδατοδιαλυτό Αισθητική Κίνδυνος θαμπώματος της επιφάνειας *** ** *** Κίνδυνος εξάνθησης *** *** ** Προστασία έναντι ανάπτυξης βρύων και λειχήνων ** *** *** Χαρακτηριστικά Ανθεκτικό σε αλκάλια Υψηλής πτητικότητας Υψηλής κινητικότητας Υψηλής συγκέντρωσης Δε θαμπώνει το υπόστρωμα Ανθεκτικό σε αλκάλια Καλή υδροφοβική δράση Υποστρώματα Σκυρόδεμα και Κονιάματα Σκυρόδεμα και Κονιάματα Δεν ανθίσταται στη διείσδυση αλκαλίων Απαιτεί παρουσία C 2 για να γίνει αντίδραση Καλή υδροφοβική δράση Εφαρμοσιμότητα Αντίσταση έναντι υπεριώδους ακτινοβολίας Υδατοαπωθητική δράση Μείωση της συλλογής επιβλαβών ουσιών *** *** *** ** *** *** ** *** *** Τούβλα Τούβλα Πτητικότητα ενεργών συστατικών ** *** *** Φυσικές & Τεχνητές Πέτρες Φυσικές & Τεχνητές Πέτρες Υψηλή καλυπτικότητα ανά στρώση Ευαισθησία σε πρώιμη βροχόπτωση *** ** ** *** *** - Κεραμίδια Κεραμίδια Ευαισθησία στην υγρασία *** ** - Κόστος υλικού ** ** *** Σημείωση: Οι πληροφορίες που δίνονται ανωτέρω και στην επόμενη σελίδα είναι σύμφωνες με την τεχνολογία και δε σχετίζονται με την ξεχωριστή λειτουργία κάθε προϊόντος, διότι αυτές εξαρτώνται από την ποσότητα που θα χρησιμοποιηθεί, τα ενεργά συστατικά και το φέρον μέσο (νερό ή διαλύτης). Επεξήγηση: *** Βέλτιστη τεχνολογία για αυτά τα κριτήρια, ** Καλή τεχνολογία για αυτά τα κριτήρια, - Καμία προτεινόμενη τεχνολογία για αυτά τα κριτήρια 4 I 5

4 Κανονισμοί και Πρότυπα (Παραδείγματα) Ειδικές Απαιτήσεις για Διαφορετικά Υποστρώματα Ευρώπη Σύμφωνα με το Ευρωπαϊκό Πρότυπο ΕΝ 504 αρχή 9, υδροφοβικός εμποτισμός μπορεί να χρησιμοποιηθεί σε οπλισμένο σκυρόδεμα για: Προστασία έναντι διεισδύσεων (Αρχή, Μέθοδος.) Έλεγχο υγρασίας (Αρχή 2, Μέθοδος 2.) Αύξηση αντίστασης (Αρχή 8, Μέθοδος 8.) Ο υδροφοβικός εμποτισμός θα πρέπει να συμμορφώνεται σύμφωνα με το Ευρωπαϊκό Πρότυπο ΕΝ 504 Αρχή 2, το οποίο περιγράφει τις σχετικές απαιτήσεις για ανθεκτικότητα και προστασία. Τα βασικά χαρακτηριστικά απόδοσης για όλες τις εφαρμογές που προορίζεται ο υδροφοβισμός είναι: Το βάθος διείσδυσης σε συγκεκριμένη κατηγορία σκυροδέματος Η απορρόφηση νερού συγκριτικά με σκυρόδεμα που δεν έχει υποστεί υδροφοβισμό και αντίσταση σε αλκάλια Ο ρυθμός ξήρανσης Επιπλέον χαρακτηριστικά όταν υπόκεινται σε έκθεση σε καιρικές συνθήκες: Αντίσταση σε κύκλους πήξης / τήξης, παγολυτικά άλατα. Βόρεια Αμερική Στις Ηνωμένες Πολιτείες της Αμερικής, υπάρχουν διάφορα πρότυπα και οδηγίες (NCHRP 244, Ομοσπονδιακές Προδιαγραφές SS-W-0C, κ.α.) τα οποία ορίζουν τα διαφορετικά χαρακτηριστικά με τα οποία θα πρέπει να συμμορφώνονται τα προϊόντα υδροφοβικού εμποτισμού: Για παράδειγμα: Στο Εθνικό Συμβούλιο Ερευνητικού Προγράμματος για την Οδοποιία: Μείωση της απορρόφησης του νερού συγκριτικά με υπόστρωμα το οποίο δεν έχει υποστεί εμποτισμό Μείωση της διάχυσης χλωριόντων συγκριτικά με υπόστρωμα το οποίο δεν έχει υποστεί εμποτισμό Στον Καναδά, υπάρχουν επίσης προδιαγραφές σχετικά με υδροφοβικούς εμποτισμούς όπως το Πρότυπο Alberta B388 και το Πρότυπο MTQ 360 του Τμήματος Μεταφορών του Quebec: Για παράδειγμα: Το πρότυπο Alberta B388 αναφέρει: Μείωση της απορρόφησης του νερού μετά από απότριψη της επιφάνειας Μείωση της απορρόφησης του νερού μετά από έκθεση σε αλκάλια Ελάχιστη διάχυση υδρατμών συγκριτικά με υπόστρωμα το οποίο δεν έχει υποστεί εμποτισμό Χαμηλό βάθος διείσδυσης (Τάξη Ι) Μεγάλο βάθος διείσδυσης (Τάξη ΙΙ) Δοκιμή υδατοαπορροφητικότητας Δοκιμή διάχυσης υδρατμών Γέφυρες Βασικές Απαιτήσεις Υψηλή διεισδυτικότητα υδροφοβικού εμποτισμού Μείωση της υδατοαπορροφητικότητας Μείωση της διάχυσης χλωριόντων Υψηλή αντίσταση σε κύκλους πήξης / τήξης, παγολυτικά άλατα Αντίσταση σε υπεριώδη ακτινοβολία Προτεινόμενη τεχνολογία: Σιλανικής βάσης (υγρής ή κρεμώδους μορφής) Σιλό, Καπνοδόχοι & Πύργοι Ψύξης Βασικές Απαιτήσεις Υψηλή διεισδυτικότητα υδροφοβικού εμποτισμού Μείωση της υδατοαπορροφητικότητας Υψηλή αντίσταση σε κύκλους πήξης / τήξης, παγολυτικά άλατα Αντίσταση σε υπεριώδη ακτινοβολία Προτεινόμενη τεχνολογία: Σιλανικής ή Σιλοξανικής βάσης (υγρής μορφής) Παράκτιες & Παραθαλάσσιες Κατασκευές Βασικές Απαιτήσεις Υψηλή διεισδυτικότητα υδροφοβικού εμποτισμού Μείωση της υδατοαπορροφητικότητας Μείωση της διάχυσης χλωριόντων Αντίσταση σε υπεριώδη ακτινοβολία Προτεινόμενη τεχνολογία: Recommended Σιλανικής βάσης Technology: (υγρής ή κρεμώδους Silane based μορφής) (liquid or cream type) Κτιριακές Κατασκευές Βασικές Απαιτήσεις Μείωση της υδατοαπορροφητικότητας Μείωση της εξάνθησης Μείωση της διείσδυσης ρύπων Αντίσταση σε υπεριώδη ακτινοβολία Προτεινόμενη Recommended τεχνολογία: Technology: Siloxane or Siliconate based Σιλοξανικής ή Σιλικονούχας βάσης (liquid (υγρής type) ή κρεμώδους μορφής) 6 I 7

5 Διαδικασία Διασφάλισης της Ποιότητας των Εργασιών Προτάσεις Sika για Ολοκληρωμένη Προστασία Σκυροδέματος Αξιολόγηση και Επιλογή Προϊόντων Ολοκληρωμένα και Συμβατά Συστήματα Προστασίας Για να καθοριστεί το κατάλληλο προϊόν, η απαιτούμενη κατανάλωση και η βέλτιστη μέθοδος εφαρμογής σε διαφορετικές κατασκευές σκυροδέματος και να πληρούνται οι προκαθορισμένες απαιτήσεις απόδοσης, θα πρέπει να προηγηθεί εφαρμογή δείγματος επί τόπου στο έργο. Στη συνέχεια θα πρέπει να ληφθούν πυρήνες από την περιοχή ελέγχου για ανάλυση και επιβεβαίωση της πραγματικής απόδοσης Εκτίμηση της Κατασκευής και του Υποστρώματος Ταξινόμηση υποστρώματος Εκτίμηση της κατανάλωσης για διάφορες περιοχές δοκιμών Εφαρμογή Επιλογή της μεθόδου εφαρμογής Επιλογή των καλύτερων εργαλείων εφαρμογής του υλικού, συμπεριλαμβάνοντας μετρήσεις βάθους διείσδυτικότητας και μείωσης της απορροφητικότητας νερού σε διαφορετικά βάθη. Τα αποτελέσματα σχετικά με τον τύπο του προϊόντος, την απαιτούμενη κατανάλωση και τη μέθοδο εφαρμογής μπορούν να χρησιμοποιηθούν για τον καθορισμό της βέλτιστης αναλογίας κόστους / απόδοσης και του τελικού προϊόντος. Επιβεβαίωση της Απόδοσης σε Πυρήνες Ελέγχου Βάθος διείσδυσης Μείωση απορροφητικότητας νερού Μείωση διάχυσης χλωριόντων Τελική Προδιαγραφή και Μεθοδολογία Εφαρμογής Προϊόν / Επιλογή υλικού Κατανάλωση Μέθοδος εφαρμογής / Εργαλεία Οι κατασκευές οπλισμένου σκυροδέματος συνήθως σχεδιάζονται για να αντέχουν για μεγάλο χρονικό διάστημα. Λόγω όμως της έκθεσής τους σε ακραίες συνθήκες, που οδηγούν σε πιθανές καταστροφές σκυροδέματος και διάβρωση οπλισμού, οι ιδιοκτήτες και οι μηχανικοί αντιμετωπίζουν σημαντικές προκλήσεις για να επιτύχουν το σχεδιασμένο προσδόκιμο ζωής. Η Sika διαθέτοντας μακρόχρονη εμπειρία και τεχνογνωσία, έχει αναπτύξει μια πλήρη σειρά ολοκληρωμένων συστημάτων προστασίας Σύστημα : Ανθεκτική προστασία σκυροδέματος Σύστημα 2: Ανθεκτικό σκυρόδεμα και προστασία οπλισμού σκυροδέματος που μπορούν να καλύψουν οποιαδήποτε απαίτηση σχετικά με την ανθεκτικότητα του σκυροδέματος. Χρησιμοποιώντας υδροφοβικούς εμποτισμούς σε συνδυασμό με τεχνολογία αναστολέα διάβρωσης Sika FerroGard, η Sika προσφέρει μοναδικά και αποδοτικά συστήματα τα οποία προστατεύουν το σιδηροπλισμό και την κατασκευή σκυροδέματος ταυτοχρόνως. Εν γένει, υπάρχουν 3 διαφορετικές κατηγορίες συστημάτων προστασίας: 2 2 Σύστημα 3: Υψηλής απόδοσης προστασία για ακραίες συνθήκες 3 Sikagard υψηλής διεισδυτικότητας υδροφοβικός εμποτισμός Sika FerroGard αναστολέας διάβρωσης Sika FerroGard αναστολέας διάβρωσης 2 Sikagard υψηλής διείσδυτικότητας υδροφοβικός εμποτισμός 2 Sikagard υψηλής διείσδυσης υδροφοβικός εμποτισμός 3 Sikagard βαφή προστασίας Διασφάλιση Ποιότητας στο Έργο Αφού καθοριστεί το κατάλληλο προϊόν και οι λεπτομέρειες εφαρμογής του, θα πρέπει επίσης να καθοριστούν και οι απαραίτητες διαδικασίες Ποιοτικού Ελέγχου και Διασφάλισης Ποιότητας, τόσο κατά τη διάρκεια, όσο και μετά την εφαρμογή, ούτως ώστε να ελεγχθούν και επιβεβαιωθούν ότι ικανοποιούνται τα απαιτούμενα κριτήρια απόδοσης. Τυπική Χρήση Τυπική Χρήση Τυπική Χρήση Για εκτεθειμένες κατασκευές σκυροδέματος που δεν εμφανίζουν ορατές αστοχίες (πλάτος ρωγμών < 3mm) Για εκτεθειμένο σε έντονες συνθήκες ή για χαμηλών αντοχών σκυρόδεμα με υψηλό κίνδυνο διάβρωσης του σιδηροπλισμού Για εκτεθειμένο σε έντονες συνθήκες ή για χαμηλών αντοχών σκυρόδεμα με υψηλό κίνδυνο ρηγμάτωσης Καταγραφή προϊόντων Δοκιμή Ελέγχου Κριτήρια Συμμόρφωσης Διορθωτικές Παρεμβάσεις Συνοδευτικά έγγραφα Αριθμός παρτίδων Συνθήκες έργου Δείκτης διαθλαστικότητας προϊόντος Απορροφητικότητα νερού Βάθος διεισδυτικότητας Συμμόρφωση με τις απαιτούμενες προδιαγραφές Εάν κριθεί απαραίτητο: επανάληψη εφαρμογής ή επιπρόσθετες εφαρμογές Επανέλεγχος για συμμόρφωση με τις προδιαγραφές 8 I 9

6 Επιπλέον Πλεονεκτήματα και Προστιθέμενη Αξία από τη Sika Επιτυχημένες Εφαρμογές από τη Sika με Προστιθέμενη Αξία Οι πελάτες μας και κατ επέκταση οι πελάτες τους δεν ωφελούνται μόνο από την απόδοση των προϊόντων μας, αλλά και από την προστιθέμενη αξία που προσφέρεται από ολόκληρο τον Όμιλο Sika. Η έννοια αυτή περιλαμβάνει όλα τα επιπλέον πλεονεκτήματα, τη βοήθεια, την υποστήριξη και τις υπηρεσίες που η Sika παρέχει στους συνεργάτες της σε όλες τις φάσεις ενός έργου. Κατ επέκταση περιλαμβάνεται η άμεση εμπλοκή και η επικουρία κατά τη φάση εκτίμησης, διάγνωσης, σχεδιασμού και προδιαγραφής του κατάλληλου συστήματος προστασίας, παρέχοντας Μεθοδολογία Εφαρμογής για τους εφαρμοστές με πλήρη εκπαίδευση επί τόπου στο εργοτάξιο, συμβουλές για βελτιστοποιημένη κατανάλωση προϊόντων και εξοπλισμό εφαρμογής, για τον απαιτούμενο Έλεγχο Ποιότητας, ούτως ώστε να εξασφαλιστεί ότι οι απαιτήσεις απόδοσης ικανοποιούνται. Αυτή η τεχνογνωσία της Sika έχει πολύτιμη συνεισφορά στην ελαχιστοποίηση του αρχικού κόστους και στο κόστος συντήρησης της κατασκευής κατά τη διάρκεια ζωής του. Επιπλέον, η τεχνογνωσία αυτή και η τοπική παρουσία της Sika σε παγκόσμιο επίπεδο εξασφαλίζει ότι οι πελάτες μας έχουν στη διάθεσή τους αυτή την ολοκληρωμένη τεχνογνωσία και υποστήριξη για την επίλυση των προβλημάτων στα έργα τους. Ολοκληρωμένα Συστήματα Προστασίας για Εκτεθειμένες Επιφάνειες Σκυροδέματος Οι εκτεθειμένες επιφάνειες οπλισμένου σκυροδέματος θα πρέπει να προστατεύονται έναντι φυσικής ή χημικής φθοράς, αλλά και διάβρωσης του σιδηροπλισμού, χωρίς να προκαλείται εμφανής αλλαγή στην αισθητική της κατασκευής. Χρησιμοποιώντας τον αναστολέα διάβρωσης επιφανειακής εφαρμογής Sika Ferrogard 903+, η Sika προστατεύει το σιδηροπλισμό από περαιτέρω διάβρωση, ακόμα και σε έντονο διαβρωτικό περιβάλλον χλωριόντων. Σε συνδυασμό με έναν επιπρόσθετο υδροφοβικό εμποτισμό Sikagard, θα εξασφαλιστεί μια μη ορατή, μοναδική και μακροπρόθεσμη προστασία της επιφάνειας του σκυροδέματος. Πλεονεκτήματα Συστήματος: Μακροπρόθεσμη προστασία, χωρίς εμφανείς αλλαγές στην τελική εμφάνιση της κατασκευής Αποδοτικά συστήματα προστασίας για σκυρόδεμα και σιδηροπλισμό Πιστοποιημένα συστήματα και λύσεις Μακροχρόνια εμπειρία Sika από το 90 Τεχνογνωσία και αξιοπιστία Sika σε παγκόσμιο επίπεδο Εγγυήσεις Sika για αξιόπιστη συνεργασία 2 3 Συμβατότητα συστημάτων Sika ελεγμένα και πιστοποιημένα Καινοτόμα συστήματα Sika για ανθεκτικές κατασκευές Εξοπλισμός Sika στην εφαρμογή για αποδοτική εφαρμογή Συμβατότητα Εγγυημένου Συστήματος Οι άκαμπτες βαφές προστασίας που έχουν εφαρμοστεί σε κατασκευές σκυροδέματος θα αστοχήσουν όταν εμφανιστούν νέες ρωγμές ή όταν οι ήδη υπάρχουσες ρωγμές κινηθούν και ανοίξουν ή όταν εφαρμοστούν σε ελαττωματικές επιφάνειες που δεν έχουν σφραγιστεί πριν την τελική επικάλυψη. Για να αποφύγετε αστοχίες λόγω μεταγενέστερης διείσδυσης επιθετικών ουσιών, ο υδροφοβικός εμποτισμός μπορεί να εφαρμοστεί σαν αστάρι. H Sika έχει ελέγξει και πιστοποιήσει τη συμβατότητα των συνδυασμών των προϊόντων της, συμπεριλαμβάνοντας τους αναστολείς διάβρωσης Sika Ferrogard, τους υδροφοβικούς εμποτισμούς Sikagard και τις βαφές προστασίας Sikagard. Πλεονεκτήματα Συστήματος Τεχνική υποστήριξη Sika σε όλες τις φάσεις και για όλες τις ανάγκες του έργου Ολοκληρωμένη σειρά προϊόντων Sika ολοκληρωμένες λύσεις από έναν προμηθευτή Τεχνολογία υδροφοβικού εμποτισμού Sika συνολική βελτίωση της αποδοτικότητας της κατασκευής Προμήθεια ολοκληρωμένου συστήματος: Όλα τα προϊόντα από έναν προμηθευτή Ασφάλεια συμβατότητας ολοκληρωμένου συστήματος: Χωρίς προβλήματα κατά την εφαρμογή Αποδοτικά συστήματα π.χ. σε περιοχές που η εφαρμογή σφράγισης πορώδους δεν είναι εφικτή ή είναι εξαιρετικά ακριβή, ο συνδυασμός υδροφοβικού εμποτισμού και βαφής προστασίας αποτελεί μια πολύ αποδοτική λύση 0 I

7 Σειρά Προϊόντων Υδροφοβικού Εμποτισμού Sikagard Οδηγός Επιλογής Περιγραφή Sikagard -705 L Σιλανικής βάσης (υγρής μορφής) Χωρίς διαλύτες Ταχείας απορρόφησης Sikagard -706 Thixo Σιλανικής βάσης (κρεμώδης μορφή) Υδατικό γαλάκτωμα Υψηλή καλυπτικότητα ανά στρώση Χαμηλό κόστος εφαρμογής Χρήση Κατασκευές σκυροδέματος Νέες εργασίες και επισκευές Δυνατότητα εφαρμογής σε σκυρόδεμα που δεν έχει αναπτύξει αντοχές Επίσης χρησιμοποιείται σαν αστάρι για βαφές προστασίας Κατασκευές σκυροδέματος Νέες εργασίες και επισκευές Εύκολη εφαρμογή σε οροφές Δυνατότητα εφαρμογής σε σκυρόδεμα που δεν έχει αναπτύξει αντοχές Χρησιμοποιείται επίσης σαν αστάρι για βαφές προστασίας Για Κατασκευές Σκυροδέματος Προϊόν Περιβαλλοντικά θέματα Μακροπρόθεσμη ανθεκτικότητα Αντίσταση σε κύκλους πήξης / τήξης & παγολυτικά άλατα Bάθος Διεισδυτικότητας Τάξη II ( 0mm) Τάξη I (<0mm) Sikagard -705 L ** **** **** **** **** Sikagard -706 Thixo *** **** **** **** **** Sikagard -704 S - *** *** - *** Sikagard -740 W **** ** - - ** Sikagard -700 S - * - - * Sikagard -704 S Σιλανικής / σιλοξανικής βάσης Ταχείας απορρόφησης Sikagard -740 W Σιλανικής βάσης Υδατικής βάσης γαλάκτωμα Κατασκευές σκυροδέματος Νέες εργασίες και επισκευές Χρησιμοποιείται επίσης σαν αστάρι για βαφές προστασίας Κατασκευές σκυροδέματος Νέες εργασίες και επισκευές Χρησιμοποιείται επίσης σαν αστάρι για βαφές προστασίας Περιγραφή Sikagard -700 S Σιλoξανικής βάσης Ταχείας απορρόφησης Sikagard -703 W Σιλoξανικής βάσης Υδατικό γαλάκτωμα Sikagard -7 W Σιλoκονούχας βάσης Υδατικό γαλάκτωμα Χρήση Πολλαπλής χρήσης υδροφοβικός εμποτισμός Κατάλληλο για όλα τα υποστρώματα (σκυρόδεμα, επιχρίσματα, φυσικές πέτρες, πλινθοδομές κ.α.) Χρησιμοποιείται επίσης σαν αστάρι για βαφές προστασίας Πολλαπλής χρήσης υδροφοβικός εμποτισμός Κατάλληλο για όλα τα υποστρώματα (σκυρόδεμα, επιχρίσματα, φυσικές πέτρες, πλινθοδομές κ.α.) Χρησιμοποιείται επίσης σαν αστάρι για βαφές προστασίας Υδροφοβικός εμποτισμός για μη αλκαλικά ορυκτά υποστρώματα (πλινθοδομές, τερακότα, φυσικές πέτρες κ.α.) Για Διάφορες Κατασκευές Προϊόν Περιβαλλοντικά θέματα Τούβλο Ανθεκτικότητα Φυσική & Τεχνητή Πέτρα Τσιμεντοειδές Επίχρισμα Sikagard -700 S - **** **** **** Sikagard -703 W **** **** ** **** Sikagard -7 W *** * * * Σημείωση : Σημείωση 2: Για κατασκευές από τούβλο ή φυσική πέτρα προτείνεται πάντα προκαταρτικός έλεγχος για την καταλληλότητα του υδροφοβικού εμποτισμού Θα πρέπει να δίνεται προσοχή στην παρουσία διαβρωτικών αλάτων σε παλιές κατασκευές, τα οποία προκαλούν αρνητικές επιπτώσεις (το διαλυμένο αλάτι μέσα στους πόρους θα κρυσταλλοποιηθεί κατά την ωρίμανση του υποστρώματος. Η κρυσταλλοποίηση αυτή προκαλεί ρηγμάτωση και βλάβες στο υπόστρωμα). Επεξήγηση: **** Καλύτερη τεχνολογία για αυτά τα κριτήρια ** Καλή τεχνολογία για αυτά τα κριτήρια Mη προτεινόμενη τεχνολογία για αυτά τα κριτήρια 2 3 I 3

8 Sika Εφαρμογές για Βελτιστοποίηση Κόστους Επίδραση των Εργοταξιακών Συνθηκών Η ποιότητα των υφιστάμενων κατασκευών σκυροδέματος ποικίλει ανάλογα την ηλικία τους και την έκθεσή τους, τις μεθόδους κατασκευής, την ποιότητα του σκυροδέματος και την τοποθεσία που βρίσκεται η κατασκευή. Τα κόστη για τα υλικά και την εφαρμογή ποικίλουν ανάλογα με το έργο και εξαρτώνται από τις συνθήκες του υποστρώματος, τις τεχνικές απαιτήσεις, τις καιρικές συνθήκες, τις μεθόδους εφαρμογής, Συνθήκες Επίδραση Επιπτώσεις κ.α. Συνεπώς, θα πρέπει να διεξάγεται λεπτομερής επισκόπηση για τη βελτιστοποίηση της εφαρμογής και τη μείωση του συνολικού κόστους. Ο πίνακας παρακάτω εξηγεί την επίδραση διάφορων συνθηκών κατά τη διάρκεια της εφαρμογής και υποδεικνύει επιπλέον τις επιπτώσεις τους. Οδηγός Εφαρμογής Προϊόντων Sika Η αποδοτική εφαρμογή μειώνει το συνολικό κόστος. Για να είναι μια εφαρμογή αποδοτική, θα πρέπει να μειωθούν οι απώλειες υλικού και ο εξοπλισμός εφαρμογής που θα χρησιμοποιηθεί θα πρέπει να είναι Προϊόν συμβατός με την κατασκευή, τις συνθήκες του έργου και τον τύπο του προϊόντος. Κρεμώδους μορφής Υγρής μορφής Υπόστρωμα: Πολύ πυκνό σκυρόδεμα Μειωμένη διεισδυτικότητα Προτεινόμενη τεχνολογία: προϊόντα σιλανικής βάσης Χρησιμοποιήστε προϊόν κρεμώδους μορφής για να εξασφαλίσετε μεγαλύτερο χρόνο διείσδυσης Υψηλότερη κατανάλωση για να επιτευχθεί το απαιτούμενο βάθος διείσδυσης Πολύ πορώδες σκυρόδεμα Διείσδυση σε βάθος Υψηλός ρυθμός απορρόφησης Μεγαλύτερη ταχύτητα εφαρμογής Προτεινόμενη τεχνολογία: προϊόντα σιλανικής βάσης Sikagard -706 Thixo Sikagard -705 L, Sikagard -704 S Sikagard -740 W, Sikagard -700 S Sikagard -703 W, Sikagard -7 W Νωπό σκυρόδεμα Χαμηλότερη διεισδυτικότητα Υψηλότερη κατανάλωση για να επιτευχθεί το απαιτούμενο βάθος διείσδυσης Μεγάλος χρόνος αναμονής μεταξύ των στρώσεων Προετοιμασία υποστρώματος Άλλα υποστρώματα (εκτός σκυροδέματος) Αισθητικά κριτήρια Υδατοαπωθητικές ιδιότητες Προτεινόμενες τεχνολογίες: προϊόντα σιλανικής ή σιλοξανικής βάσης Καιρός: Υψηλές θερμοκρασίες και / ή εφαρμογή με άνεμο Αύξηση της φύρας υλικού Ταχεία εξάτμιση Χρησιμοποιείστε προϊόντα κρεμώδους μορφής για μείωση της απώλειας μάζας Βροχή Κίνδυνος έκπλυσης Το προϊόν ενδέχεται να πρέπει να επαναεφαρμοστεί Μέθοδος Εφαρμογής: Εφαρμογή με ψεκασμό Γρήγορη εφαρμογή Ταχεία εφαρμογή, αλλά με υψηλότερη κατανάλωση Εργαλεία για εφαρμογές μεγάλης κλίμακας Καθαρισμός με υδροβολή χαμηλής πίεσης <8 MPa (<80 bars) Καθαρισμός με υδροβολή χαμηλής πίεσης <8 MPa (<80 bars) Εφαρμογή με το χέρι Αργή εφαρμογή Λιγότερες απώλειες, αλλά με υψηλότερα κόστη εφαρμογής Τύπος προϊόντος: Υγρή μορφή Λιγότερη ποσότητα ανά στάδιο εφαρμογής Περισσότερα στάδια εφαρμογής για να επιτευχθεί η επιθυμητή κατανάλωση Εργαλεία για εφαρμογές μικρού εύρους Ανάερος ψεκασμός Χαμηλής πίεσης εξοπλισμός ψεκασμού ή ανάερος ψεκασμός Κρεμώδης μορφή Μεγαλύτερος χρόνος επαφής Διείσδυση σε βάθος Λιγότερα στάδια εφαρμογής και ταχύτερη εργασία Καλύτερος έλεγχος εφαρμογής Ασφάλεια και υγιεινή: Προϊόντα βάσης διαλύτη Περισσότεροι περιορισμοί Εξαερισμός κατά τη διάρκεια της εφαρμογής, χρήση βαφής προστασίας Προϊόντα βάσης νερού Λιγότεροι περιορισμοί Απαιτείται λιγότερη προστασία και έχει χαμηλότερα κόστη Επαγγελματικές βούρτσες βαφής Μακρύτριχα ρολά Εφαρμογές 2* εφαρμογές 2 3* εφαρμογές *ανάλογα με τις απαιτήσεις του έργου, τις καιρικές συνθήκες και την επιθυμητή κατανάλωση για την επίτευξη του απαιτούμενου βάθους διείσδυσης και απόδοσης. 5 4 I 5

9 Ολοκληρωμένες Λύσεις Sika για την Κατασκευή Σκυροδέτηση Στεγανοποίηση Σφράγιση Sika ViscoCrete Sigunit Sikament Sikaplan, Sarnafil, Sikalastic MTC Sika & Tricosal Waterstops Sika Injection Systems Sikaflex, Sikasil Sika Dilatec Sikadur Combiflex Αντιδιαβρωτική Προστασία & Πυροπροστασία Επισκευή & Προστασία Σκυροδέματος Δομητική Ενίσχυση SikaCor Sika Unitherm Sika Asplit Sika MonoTop, SikaRep Sikagard, SikaColor Sika Ferrogard Sika CarboDur Sika CarboShear SikaWrap Συγκόλληση Χυτεύση & Στερέωση Επίστρωση Δαπέδων Sikadur SikaBond Sika Ceram SikaGrout Sika Anchorfix Icosit KC Sika Comfortfloor Sikafloor Epocem Sikafloor Purcem Επίσης Διαθέσιμα από τη Sika Visit Sika online special: Visit Sika online special: of How can 00 years you? experience help of How can 00 years you? experience help sika.com/experience Τεχνολογία και Συστήματα για την Επισκευή και Προστασία του Οπλισμένου Σκυροδέματος Οδηγός Εφαρμογής για Εξειδικευμένα Συνεργεία Εφαρμογής: Επισκευές Σκυροδέματος με Ψεκασμό/Εκτόξευση Innovation & since Consistency 9 0 Sika Hellas ABEE Πρωτομαγιάς Κρυονέρι Αττική - Ελλάδα Τηλ Fax Sika Ferrogard -903 Πολυλειτουργικός Aναστολέας Διάβρωσης Εμποτισμού για Κατασκευές Οπλισμένου Σκυροδέματος Innovation & since Consistency 9 0 Sikagard Βαφές Προστασίας για Σκυρόδεµα Νέες και Υφιστάµενες Κατασκευές Επισκευή και Προστασία Κατασκευών Οπλισμένου Σκυροδέματος με Τεχνολογία Sika Σύμφωνα με το Πρότυπο ΕΛΟΤ - ΕΝ 504 Τεχνική Υποστήριξη Συνεργείων για Εργασίες Επισκευής και Προστασίας Σκυροδέματος σε Καμινάδες και Πύργους Ψύξης (Σύμφωνα με ΕΛΟΤ-ΕΝ 504) Δομητικές Συγκολλήσεις στις Κατασκευές Ελαστικά και άκαμπτα συστήματα της Sika Sika Hellas ABEE/0-200/HE#0007 Construction Construction Construction sika.com/experience Ισχύουν οι πιο πρόσφατοι Γενικοί Όροι Πώλησης. Παρακαλούμε συμβουλευτείτε το πλέον πρόσφατο Φύλλο Ιδιοτήτων Προϊόντος πριν από κάθε χρήση ή διαδικασία εφαρμογής. Τεχνική Εξυπηρέτηση SIKA 7452 Innovation & since Consistency 9 0
