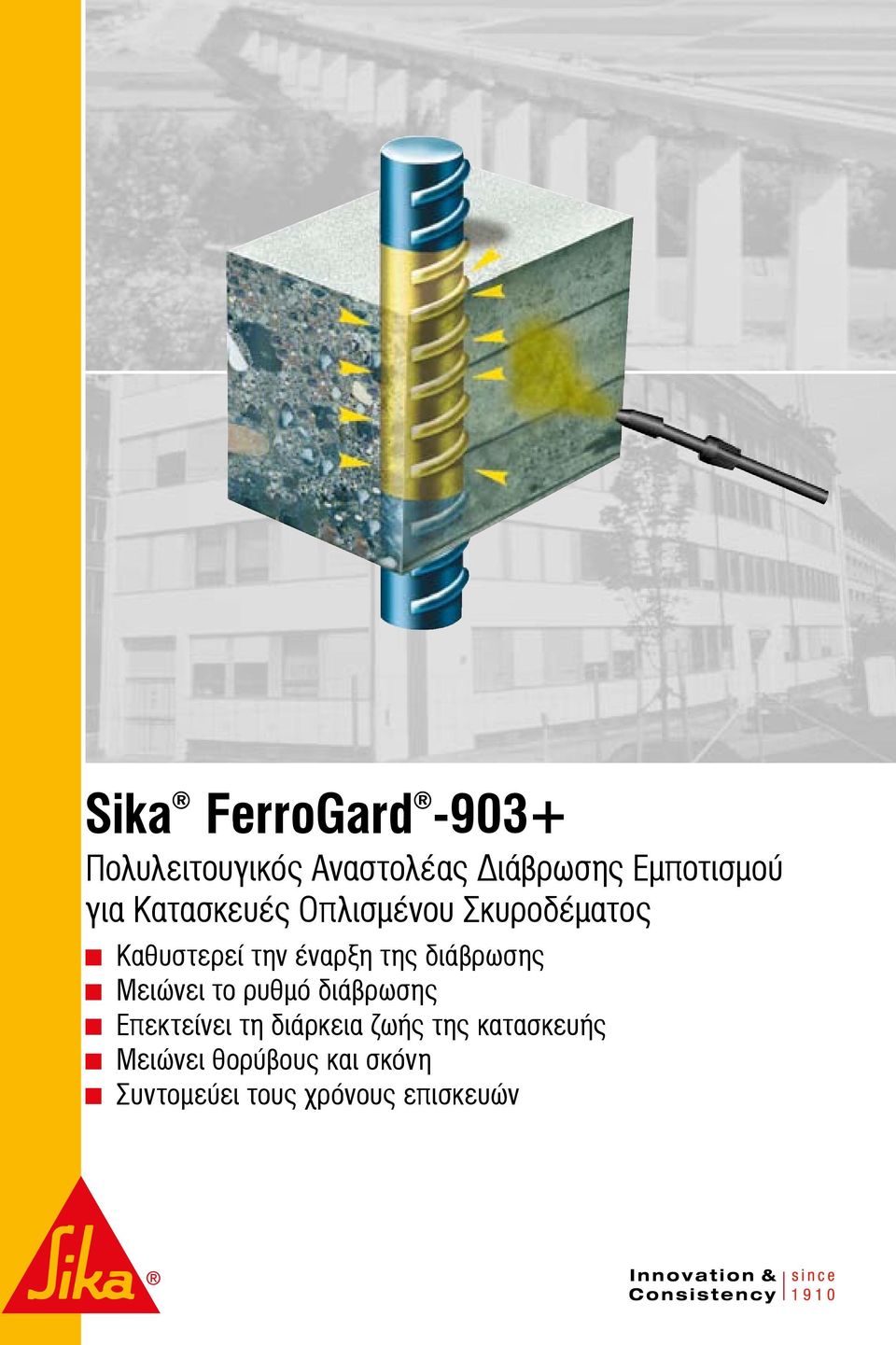

1 Πολυλειτουγικός Αναστολέας Διάβρωσης Εμποτισμού για Κατασκευές Οπλισμένου Σκυροδέματος Καθυστερεί την έναρξη της διάβρωσης Μειώνει το ρυθμό διάβρωσης Επεκτείνει τη διάρκεια ζωής της κατασκευής Μειώνει θορύβους και σκόνη Συντομεύει τους χρόνους επισκευών

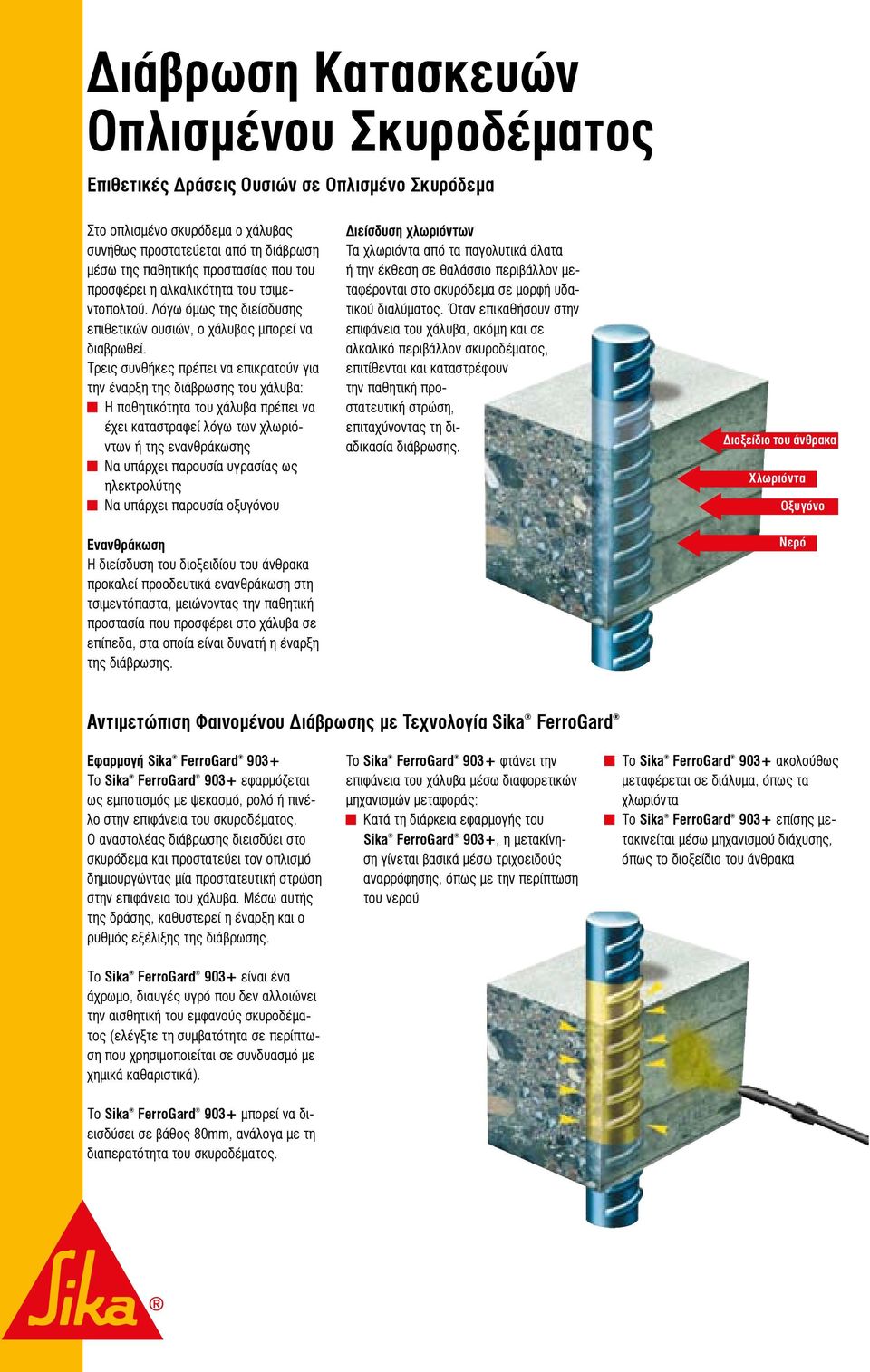

2 Διάβρωση Κατασκευών Οπλισμένου Σκυροδέματος Επιθετικές Δράσεις Ουσιών σε Οπλισμένο Σκυρόδεμα Στο οπλισμένο σκυρόδεμα ο χάλυβας συνήθως προστατεύεται από τη διάβρωση μέσω της παθητικής προστασίας που του προσφέρει η αλκαλικότητα του τσιμεντοπολτού. Λόγω όμως της διείσδυσης επιθετικών ουσιών, ο χάλυβας μπορεί να διαβρωθεί. Τρεις συνθήκες πρέπει να επικρατούν για την έναρξη της διάβρωσης του χάλυβα: Η παθητικότητα του χάλυβα πρέπει να έχει καταστραφεί λόγω των χλωριόντων ή της ενανθράκωσης Να υπάρχει παρουσία υγρασίας ως ηλεκτρολύτης Να υπάρχει παρουσία οξυγόνου Ενανθράκωση Η διείσδυση του διοξειδίου του άνθρακα προκαλεί προοδευτικά ενανθράκωση στη τσιμεντόπαστα, μειώνοντας την παθητική προστασία που προσφέρει στο χάλυβα σε επίπεδα, στα οποία είναι δυνατή η έναρξη της διάβρωσης. Διείσδυση χλωριόντων Τα χλωριόντα από τα παγολυτικά άλατα ή την έκθεση σε θαλάσσιο περιβάλλον μεταφέρονται στο σκυρόδεμα σε μορφή υδατικού διαλύματος. Όταν επικαθήσουν στην επιφάνεια του χάλυβα, ακόμη και σε αλκαλικό περιβάλλον, επιτίθενται και καταστρέφουν την παθητική προστατευτική στρώση, επιταχύνοντας τη διαδικασία διάβρωσης. Διοξείδιο του άνθρακα Οξυγόνο Αντιμετώπιση Φαινομένου Διάβρωσης με Τεχνολογία Sika FerroGard Εφαρμογή Sika FerroGard 903+ Το Sika FerroGard 903+ εφαρμόζεται ως εμποτισμός με ψεκασμό, ρολό ή πινέλο στην επιφάνεια του. Ο αναστολέας διάβρωσης διεισδύει στο σκυρόδεμα και προστατεύει τον οπλισμό δημιουργώντας μία προστατευτική στρώση στην επιφάνεια του χάλυβα. Μέσω αυτής της δράσης, καθυστερεί η έναρξη και ο ρυθμός εξέλιξης της διάβρωσης. Το Sika FerroGard 903+ φτάνει την επιφάνεια του χάλυβα μέσω διαφορετικών μηχανισμών μεταφοράς: Κατά τη διάρκεια εφαρμογής του Sika FerroGard 903+, η μετακίνηση γίνεται βασικά μέσω τριχοειδούς αναρρόφησης, όπως με την περίπτωση του νερού Το Sika FerroGard 903+ ακολούθως μεταφέρεται σε διάλυμα, όπως τα χλωριόντα Το Sika FerroGard 903+ επίσης μετακινείται μέσω μηχανισμού διάχυσης, όπως το διοξείδιο του άνθρακα Το Sika FerroGard 903+ είναι ένα άχρωμο, διαυγές υγρό που δεν αλλοιώνει την αισθητική του εμφανούς (ελέγξτε τη συμβατότητα σε περίπτωση που χρησιμοποιείται σε συνδυασμό με χημικά καθαριστικά). Το Sika FerroGard 903+ μπορεί να διεισδύσει σε βάθος 80mm, ανάλογα με τη διαπερατότητα του.

3 Επίδραση των Επιθετικών Ουσιών / Ενανθράκωση Αμέσως μόλις επαρκής ποσότητα χλωριόντων (από παγολυτικά άλατα ή από έκθεση σε θαλάσσιο περιβάλλον) φτάσουν στην επιφάνεια του ή καταστραφεί η παθητικότητα λόγω του φαινομένου της ενανθράκωσης, η παθητική προστασία καταστρέφεται και επιταχύνεται η διάβρωση. Επαφή με οξυγόνο Το οξυγόνο ενώνεται με τα θετικά φορτισμένα ιόντα του χάλυβα που έχουν εισχωρήσει στο διάλυμα. Το αποτέλεσμα είναι η παραγωγή υδροξειδίου του σιδήρου, το πρώτο παράγωγο της σκουριάς. Η επίδραση αυτών των επιθετικών παραγόντων Επαφή με νερό (υγρασία) Ο αρχικά ουδέτερος χάλυβας θα αποκτήσει αρνητικό φορτίο, καθώς τα θετικά φορτισμένα ιόντα έχουν την τάση να διαλύονται. Ο υμένας του νερού γύρω από το μέταλλο φορτίζεται θετικά. Σκουριά Οξυγόνο Κάθοδος Άνοδος Απόδοση του Sika FerroGard 903+ Προστατευτική στρώση Το Sika FerroGard 903+ σχηματίζει μία προστατευτική στρώση, μέσω προσρόφησης, στην επιφάνεια του οπλισμού. Η διαδικασία της δημιουργίας αυτού του προστατευτικού υμένα λαμβάνει χώρα ακόμα και στο ενανθρακωμένο σκυρόδεμα και ακόμη και υπό την παρουσία χλωριόντων στο σκυρόδεμα. Καθυστέρηση του μηχανισμού διάβρωσης Η φθορά του χάλυβα κατά την επαφή του με το νερό θα μειωθεί χάρις σε αυτό τον παθητικό προστατευτικό υμένα Ο υμένας αυτός λειτουργεί επίσης και ως φράγμα στη μείωση του οξυγόνου, αποτρέποντας την εξέλιξη του μηχανισμού της διαβρώσεως. Οι συνθήκες που ευνοούν τη διάβρωση μειώνονται αισθητά χάρις στη διπλή δράση του Sika FerroGard 903+ Οξυγόνο Κάθοδος Σκουριά Άνοδος 2 3

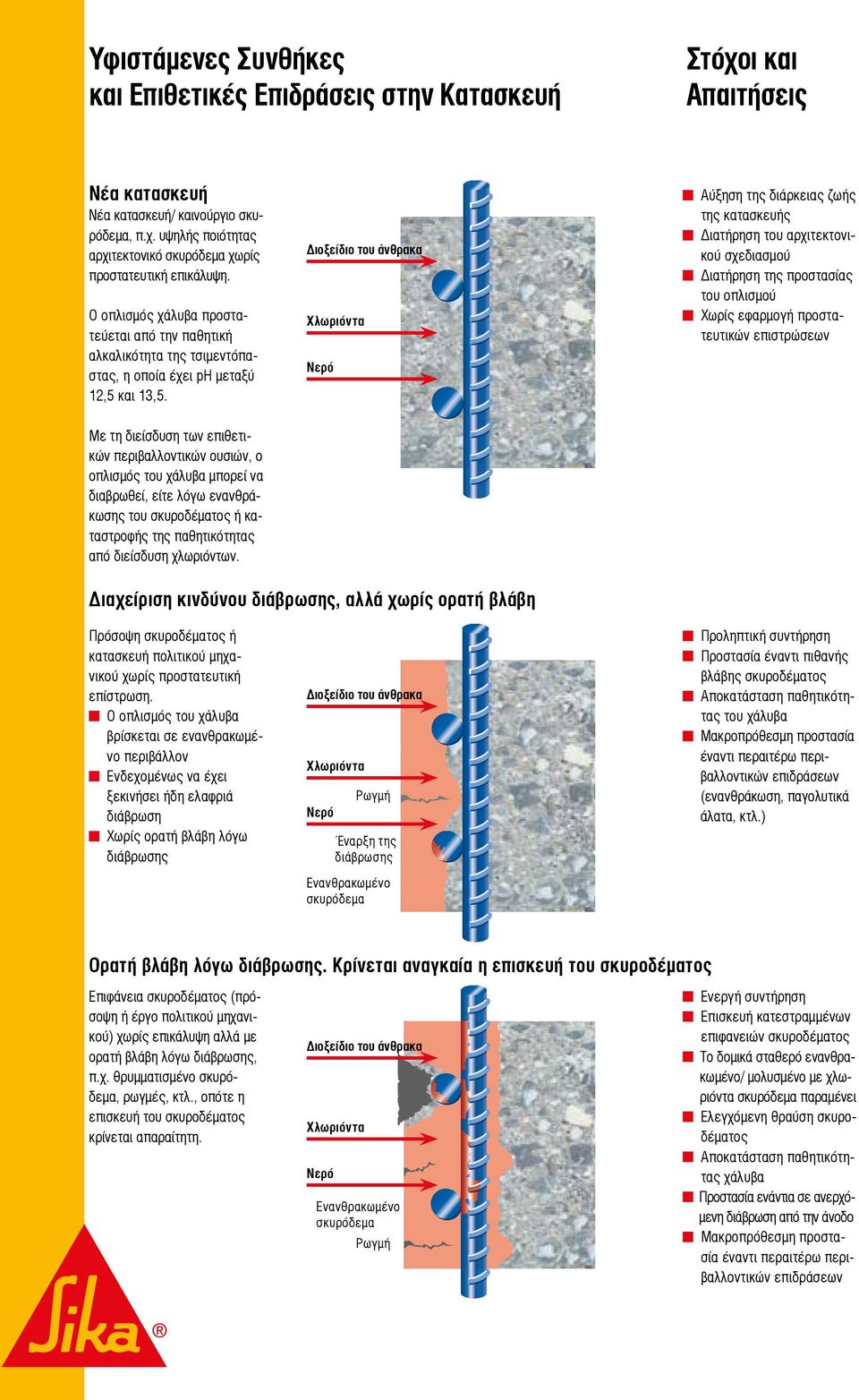

4 Υφιστάμενες Συνθήκες και Επιθετικές Επιδράσεις στην Κατασκευή Στόχοι και Απαιτήσεις Νέα κατασκευή Νέα κατασκευή/ καινούργιο σκυρόδεμα, π.χ. υψηλής ποιότητας αρχιτεκτονικό σκυρόδεμα χωρίς προστατευτική επικάλυψη. Ο οπλισμός χάλυβα προστατεύεται από την παθητική αλκαλικότητα της τσιμεντόπαστας, η οποία έχει ph μεταξύ 12,5 και 13,5. Διοξείδιο του άνθρακα Αύξηση της διάρκειας ζωής της κατασκευής Διατήρηση του αρχιτεκτονικού σχεδιασμού Διατήρηση της προστασίας του οπλισμού Χωρίς εφαρμογή προστατευτικών επιστρώσεων Με τη διείσδυση των επιθετικών περιβαλλοντικών ουσιών, ο οπλισμός του χάλυβα μπορεί να διαβρωθεί, είτε λόγω ενανθράκωσης του ή καταστροφής της παθητικότητας από διείσδυση χλωριόντων. Διαχείριση κινδύνου διάβρωσης, αλλά χωρίς ορατή βλάβη Πρόσοψη ή κατασκευή πολιτικού μηχανικού χωρίς προστατευτική επίστρωση. Ο οπλισμός του χάλυβα βρίσκεται σε ενανθρακωμένο περιβάλλον Ενδεχομένως να έχει ξεκινήσει ήδη ελαφριά διάβρωση Χωρίς ορατή βλάβη λόγω διάβρωσης Διοξείδιο του άνθρακα Ρωγμή Έναρξη της διάβρωσης Ενανθρακωμένο σκυρόδεμα Προληπτική συντήρηση Προστασία έναντι πιθανής βλάβης Αποκατάσταση παθητικότητας του χάλυβα Μακροπρόθεσμη προστασία έναντι περαιτέρω περιβαλλοντικών επιδράσεων (ενανθράκωση, παγολυτικά άλατα, κτλ.) Ορατή βλάβη λόγω διάβρωσης. Κρίνεται αναγκαία η επισκευή του Επιφάνεια (πρόσοψη ή έργο πολιτικού μηχανικού) χωρίς επικάλυψη αλλά με ορατή βλάβη λόγω διάβρωσης, π.χ. θρυμματισμένο σκυρόδεμα, ρωγμές, κτλ., οπότε η επισκευή του κρίνεται απαραίτητη. Διοξείδιο του άνθρακα Ενανθρακωμένο σκυρόδεμα Ρωγμή Ενεργή συντήρηση Επισκευή κατεστραμμένων επιφανειών Το δομικά σταθερό ενανθρακωμένο/ μολυσμένο με χλωριόντα σκυρόδεμα παραμένει Ελεγχόμενη θραύση Αποκατάσταση παθητικότητας χάλυβα Προστασία ενάντια σε ανερχόμενη διάβρωση από την άνοδο Μακροπρόθεσμη προστασία έναντι περαιτέρω περιβαλλοντικών επιδράσεων

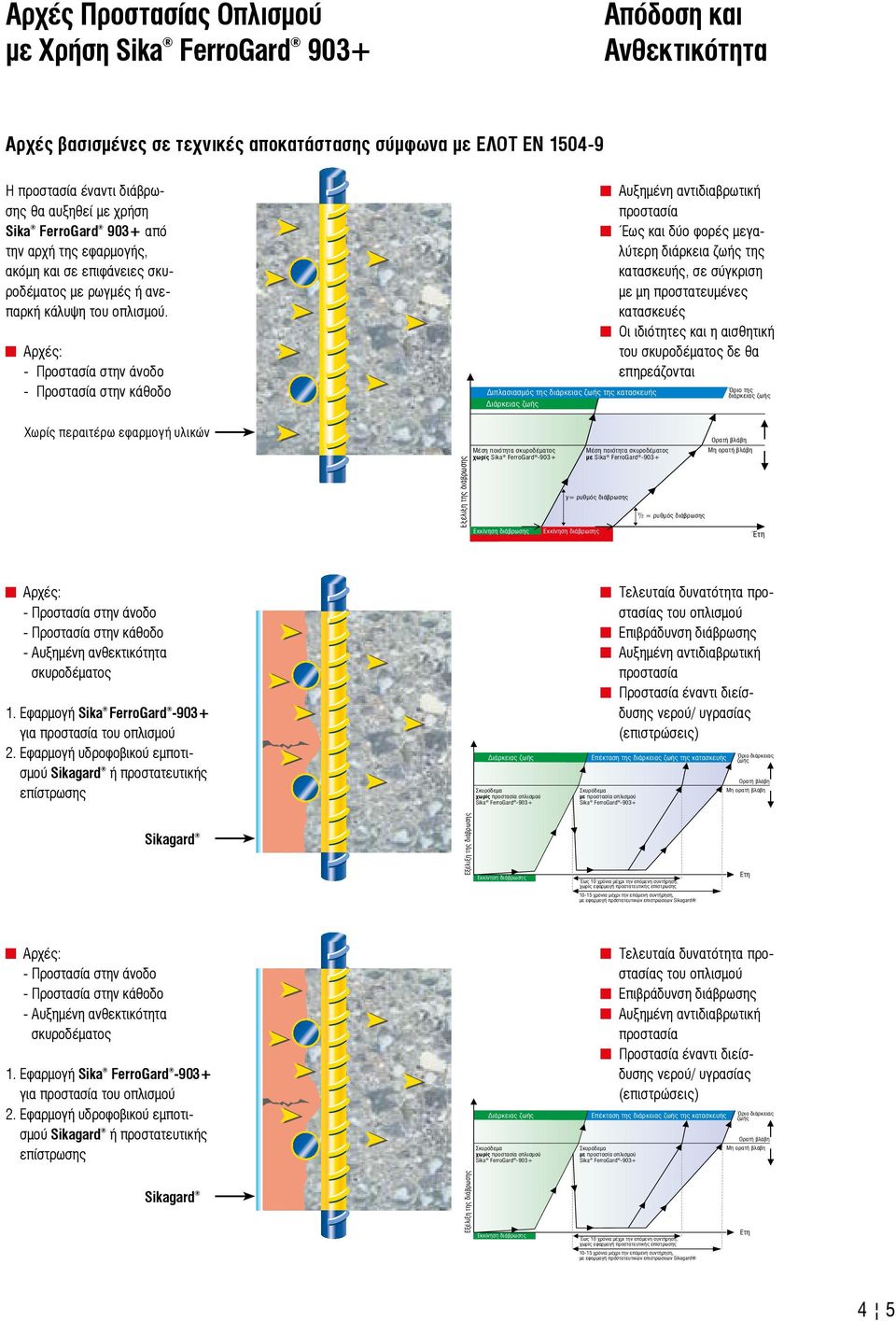

5 Αρχές Προστασίας Οπλισμού με Χρήση Sika FerroGard 903+ Απόδοση και Ανθεκτικότητα Αρχές βασισμένες σε τεχνικές αποκατάστασης σύμφωνα με ΕΛΟΤ ΕΝ Η προστασία έναντι διάβρωσης θα αυξηθεί με χρήση Sika FerroGard 903+ από την αρχή της εφαρμογής, ακόμη και σε επιφάνειες με ρωγμές ή ανεπαρκή κάλυψη του οπλισμού. Αρχές: - Προστασία στην άνοδο - Προστασία στην κάθοδο Χωρίς περαιτέρω εφαρμογή υλικών Εξέλιξη της διάβρωσης ιπλασιασµός της διάρκειας ζωής της κατασκευής ιάρκειας ζωής Μέση ποιότητα σκυροδέµατος χωρίς Εκκίνηση διάβρωσης Αυξημένη αντιδιαβρωτική προστασία Έως και δύο φορές μεγαλύτερη διάρκεια ζωής της κατασκευής, σε σύγκριση με μη προστατευμένες κατασκευές Οι ιδιότητες και η αισθητική του δε θα επηρεάζονται Μέση ποιότητα σκυροδέµατος µε y= ρυθµός διάβρωσης Εκκίνηση διάβρωσης y /2 = ρυθµός διάβρωσης Όριο της διάρκειας ζωής Ορατή βλάβη Μη ορατή βλάβη Έτη Αρχές: - Προστασία στην άνοδο - Προστασία στην κάθοδο - Αυξημένη ανθεκτικότητα 1. Εφαρμογή για προστασία του οπλισμού 2. Εφαρμογή υδροφοβικού εμποτισμού Sikagard ή προστατευτικής επίστρωσης ιάρκειας ζωής Σκυρόδεµα χωρίς προστασία οπλισµού Σκυρόδεµα µε προστασία οπλισµού Τελευταία δυνατότητα προστασίας του οπλισμού Επιβράδυνση διάβρωσης Αυξημένη αντιδιαβρωτική προστασία Προστασία έναντι διείσδυσης νερού/ υγρασίας (επιστρώσεις) Επέκταση της διάρκειας ζωής της κατασκευής Όριο διάρκειας ζωής Ορατή βλάβη Μη ορατή βλάβη Sikagard Εξέλιξη της διάβρωσης Εκκίνηση διάβρωσης Έως 10 χρόνια µέχρι την επόµενη συντήρηση, χωρίς εφαρµογή προστατευτικής επίστρωσης Ετη χρόνια µέχρι την επόµενη συντήρηση, µε εφαρµογή προστατευτικών επιστρώσεων Sikagard Αρχές: - Προστασία στην άνοδο - Προστασία στην κάθοδο - Αυξημένη ανθεκτικότητα 1. Εφαρμογή για προστασία του οπλισμού 2. Εφαρμογή υδροφοβικού εμποτισμού Sikagard ή προστατευτικής επίστρωσης ιάρκειας ζωής Σκυρόδεµα χωρίς προστασία οπλισµού Σκυρόδεµα µε προστασία οπλισµού Τελευταία δυνατότητα προστασίας του οπλισμού Επιβράδυνση διάβρωσης Αυξημένη αντιδιαβρωτική προστασία Προστασία έναντι διείσδυσης νερού/ υγρασίας (επιστρώσεις) Επέκταση της διάρκειας ζωής της κατασκευής Όριο διάρκειας ζωής Ορατή βλάβη Μη ορατή βλάβη Sikagard Εξέλιξη της διάβρωσης Εκκίνηση διάβρωσης Έως 10 χρόνια µέχρι την επόµενη συντήρηση, χωρίς εφαρµογή προστατευτικής επίστρωσης Ετη χρόνια µέχρι την επόµενη συντήρηση, µε εφαρµογή προστατευτικών επιστρώσεων Sikagard 4 5

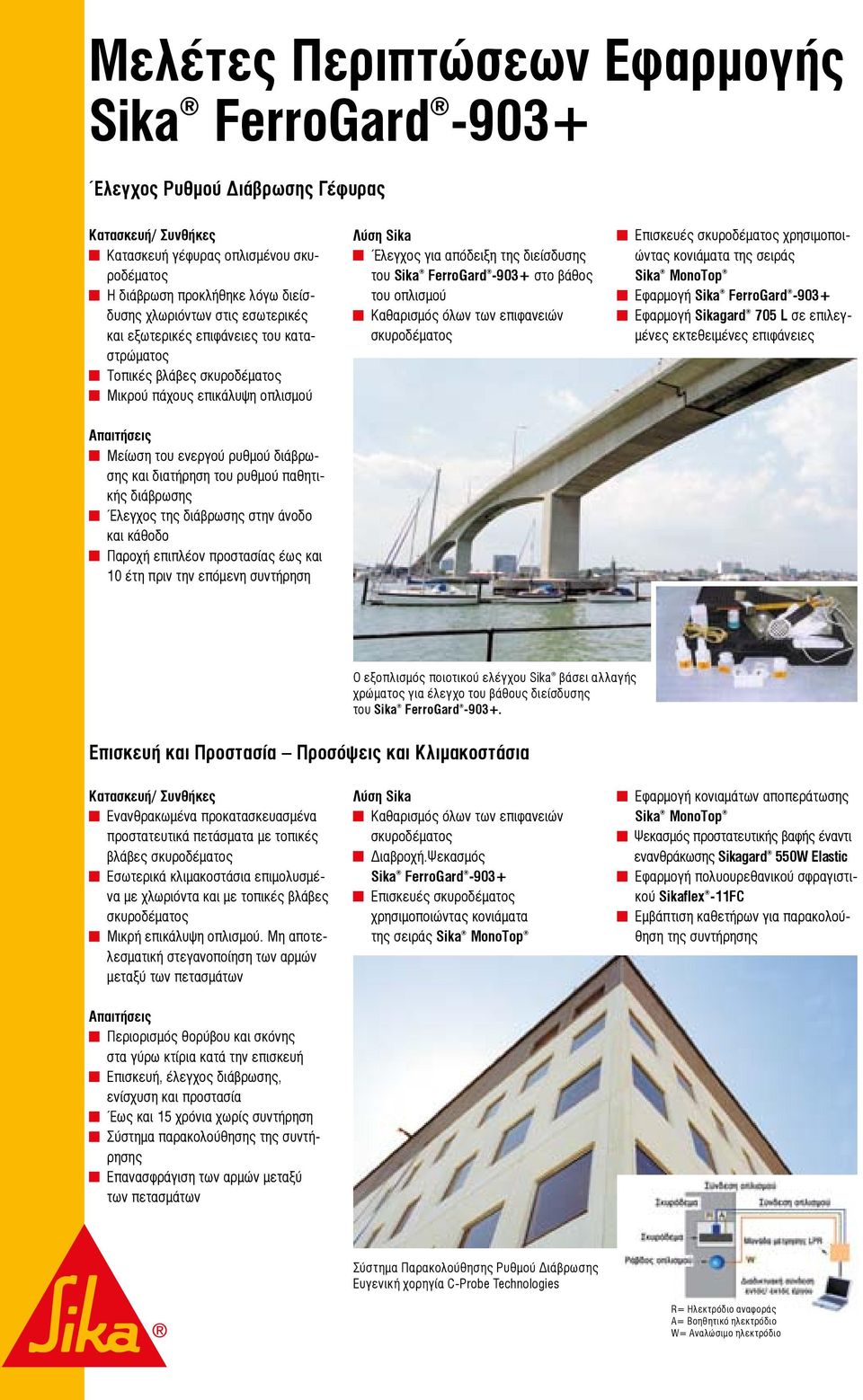

6 Μελέτες Περιπτώσεων Εφαρμογής Έλεγχος Ρυθμού Διάβρωσης Γέφυρας Κατασκευή/ Συνθήκες Κατασκευή γέφυρας οπλισμένου Η διάβρωση προκλήθηκε λόγω διείσδυσης χλωριόντων στις εσωτερικές και εξωτερικές επιφάνειες του καταστρώματος Τοπικές βλάβες Μικρού πάχους επικάλυψη οπλισμού Λύση Sika Έλεγχος για απόδειξη της διείσδυσης του στο βάθος του οπλισμού Καθαρισμός όλων των επιφανειών Επισκευές χρησιμοποιώντας κονιάματα της σειράς Sika MonoTop Εφαρμογή Εφαρμογή Sikagard 705 L σε επιλεγμένες εκτεθειμένες επιφάνειες Απαιτήσεις Μείωση του ενεργού ρυθμού διάβρωσης και διατήρηση του ρυθμού παθητικής διάβρωσης Έλεγχος της διάβρωσης στην άνοδο και κάθοδο Παροχή επιπλέον προστασίας έως και 10 έτη πριν την επόμενη συντήρηση Ο εξοπλισμός ποιοτικού ελέγχου Sika βάσει αλλαγής χρώματος για έλεγχο του βάθους διείσδυσης του. Επισκευή και Προστασία Προσόψεις και Κλιμακοστάσια Κατασκευή/ Συνθήκες Ενανθρακωμένα προκατασκευασμένα προστατευτικά πετάσματα με τοπικές βλάβες Εσωτερικά κλιμακοστάσια επιμολυσμένα με χλωριόντα και με τοπικές βλάβες Μικρή επικάλυψη οπλισμού. Μη αποτελεσματική στεγανοποίηση των αρμών μεταξύ των πετασμάτων Λύση Sika Καθαρισμός όλων των επιφανειών Διαβροχή.Ψεκασμός Επισκευές χρησιμοποιώντας κονιάματα της σειράς Sika MonoTop Εφαρμογή κονιαμάτων αποπεράτωσης Sika MonoTop Ψεκασμός προστατευτικής βαφής έναντι ενανθράκωσης Sikagard 550W Elastic Εφαρμογή πολυουρεθανικού σφραγιστικού Sikaflex -11FC Εμβάπτιση καθετήρων για παρακολούθηση της συντήρησης Απαιτήσεις Περιορισμός θορύβου και σκόνης στα γύρω κτίρια κατά την επισκευή Επισκευή, έλεγχος διάβρωσης, ενίσχυση και προστασία Έως και 15 χρόνια χωρίς συντήρηση Σύστημα παρακολούθησης της συντήρησης Επανασφράγιση των αρμών μεταξύ των πετασμάτων Σύστημα Παρακολούθησης Ρυθμού Διάβρωσης Ευγενική χορηγία C-Probe Technologies R= Ηλεκτρόδιο αναφοράς Α= Βοηθητικό ηλεκτρόδιο W= Αναλώσιμο ηλεκτρόδιο

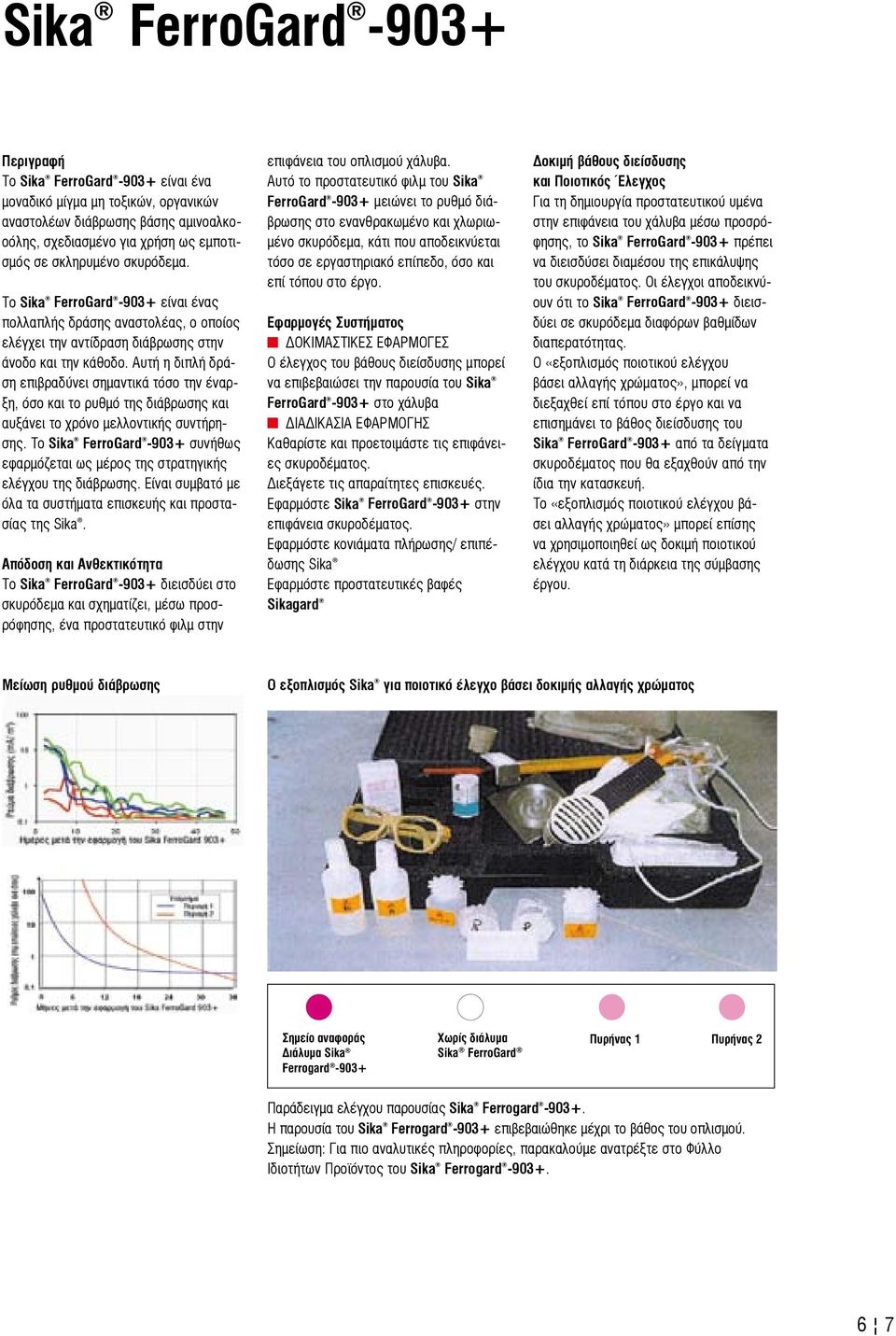

7 Περιγραφή Το είναι ένα μοναδικό μίγμα μη τοξικών, οργανικών αναστολέων διάβρωσης βάσης αμινοαλκοοόλης, σχεδιασμένο για χρήση ως εμποτισμός σε σκληρυμένο σκυρόδεμα. Το είναι ένας πολλαπλής δράσης αναστολέας, ο οποίος ελέγχει την αντίδραση διάβρωσης στην άνοδο και την κάθοδο. Αυτή η διπλή δράση επιβραδύνει σημαντικά τόσο την έναρξη, όσο και το ρυθμό της διάβρωσης και αυξάνει το χρόνο μελλοντικής συντήρησης. Το συνήθως εφαρμόζεται ως μέρος της στρατηγικής ελέγχου της διάβρωσης. Είναι συμβατό με όλα τα συστήματα επισκευής και προστασίας της Sika. Απόδοση και Ανθεκτικότητα Το διεισδύει στο σκυρόδεμα και σχηματίζει, μέσω προσρόφησης, ένα προστατευτικό φιλμ στην επιφάνεια του οπλισμού χάλυβα. Αυτό το προστατευτικό φιλμ του Sika FerroGard μειώνει το ρυθμό διάβρωσης στο ενανθρακωμένο και χλωριωμένο σκυρόδεμα, κάτι που αποδεικνύεται τόσο σε εργαστηριακό επίπεδο, όσο και επί τόπου στο έργο. Εφαρμογές Συστήματος ΔΟΚΙΜΑΣΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ Ο έλεγχος του βάθους διείσδυσης μπορεί να επιβεβαιώσει την παρουσία του Sika FerroGard στο χάλυβα ΔΙΑΔΙΚΑΣΙΑ ΕΦΑΡΜΟΓΗΣ Καθαρίστε και προετοιμάστε τις επιφάνειες. Διεξάγετε τις απαραίτητες επισκευές. Εφαρμόστε στην επιφάνεια. Εφαρμόστε κονιάματα πλήρωσης/ επιπέδωσης Sika Εφαρμόστε προστατευτικές βαφές Sikagard Δοκιμή βάθους διείσδυσης και Ποιοτικός Έλεγχος Για τη δημιουργία προστατευτικού υμένα στην επιφάνεια του χάλυβα μέσω προσρόφησης, το πρέπει να διεισδύσει διαμέσου της επικάλυψης του. Οι έλεγχοι αποδεικνύουν ότι το διεισδύει σε σκυρόδεμα διαφόρων βαθμίδων διαπερατότητας. Ο «εξοπλισμός ποιοτικού ελέγχου βάσει αλλαγής χρώματος», μπορεί να διεξαχθεί επί τόπου στο έργο και να επισημάνει το βάθος διείσδυσης του από τα δείγματα που θα εξαχθούν από την ίδια την κατασκευή. Το «εξοπλισμός ποιοτικού ελέγχου βάσει αλλαγής χρώματος» μπορεί επίσης να χρησιμοποιηθεί ως δοκιμή ποιοτικού ελέγχου κατά τη διάρκεια της σύμβασης έργου. Μείωση ρυθμού διάβρωσης Ο εξοπλισμός Sika για ποιοτικό έλεγχο βάσει δοκιμής αλλαγής χρώματος Σηµείο αναφοράς ιάλυµα Sika Ferrogard Χωρίς διάλυµα Πυρήνας 1 Πυρήνας 2 Sika FerroGard Παράδειγμα ελέγχου παρουσίας Sika Ferrogard Η παρουσία του Sika Ferrogard επιβεβαιώθηκε μέχρι το βάθος του οπλισμού. Σημείωση: Για πιο αναλυτικές πληροφορίες, παρακαλούμε ανατρέξτε στο Φύλλο Ιδιοτήτων Προϊόντος του Sika Ferrogard

8 Ολοκληρωμένες Λύσεις Sika για την Κατασκευή Σκυροδέτηση Στεγανοποίηση Σφράγιση Sika ViscoCrete Sigunit Sikament Sikaplan, Sarnafil, Sikalastic MTC Sika & Tricosal Waterstops Sika Injection Systems Sikaflex, Sikasil Sika Dilatec Sikadur Combiflex Επισκευή & Προστασία Σκυροδέματος Αντιδιαβρωτική Προστασία & Πυροπροστασία Δομητική Ενίσχυση Sika MonoTop,SikaRep Sikagard,SikaColor Sika Ferrogard SikaCor Sika Unitherm Sika Asplit Sika CarboDur Sika CarboShear SikaWrap Έγχυση & Στερέωση Επικόλληση Επίστρωση Δαπέδου SikaGrout Sika AnchorFix Icosit KC SikaDur SikaBond Sika Ceram Sika Comfortfloor Sikafloor Epocem Sikafloor Purcem Sika Hellas ABEE Πρωτομαγιάς , Κρυονέρι Αττικής Τηλ Fax Τεχνική Εξυπηρέτηση sika 7452 Ισχύουν οι πιο πρόσφατοι Γενικοί Όροι Πώλησης. Παρακαλούμε συμβουλευτείτε το τρέχον Φύλλο Ιδιοτήτων Προϊόντος πριν τη χρήση ή τη διαδικασία εφαρμογής. ΗΕ#00148 / / Sika Hellas ABEE
