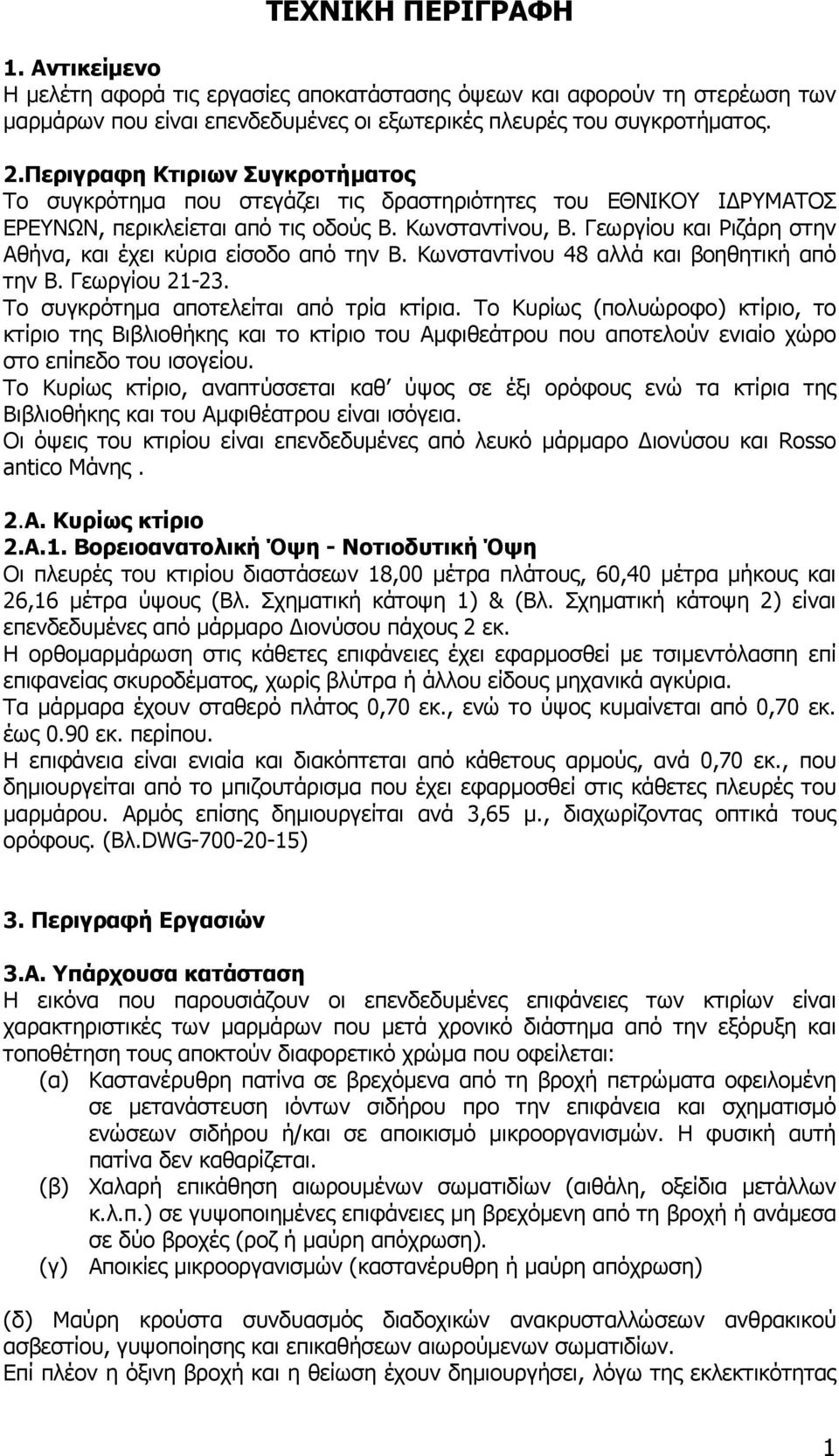

1 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1. Αντικείµενο H µελέτη αφορά τις εργασίες αποκατάστασης όψεων και αφορούν τη στερέωση των µαρµάρων που είναι επενδεδυµένες οι εξωτερικές πλευρές του συγκροτήµατος. 2.Περιγραφη Κτιριων Συγκροτήµατος Το συγκρότηµα που στεγάζει τις δραστηριότητες του ΕΘΝΙΚΟΥ Ι ΡΥΜΑΤΟΣ ΕΡΕΥΝΩΝ, περικλείεται από τις οδούς Β. Κωνσταντίνου, Β. Γεωργίου και Ριζάρη στην Αθήνα, και έχει κύρια είσοδο από την Β. Κωνσταντίνου 48 αλλά και βοηθητική από την Β. Γεωργίου Το συγκρότηµα αποτελείται από τρία κτίρια. Το Κυρίως (πολυώροφο) κτίριο, το κτίριο της Βιβλιοθήκης και το κτίριο του Αµφιθεάτρου που αποτελούν ενιαίο χώρο στο επίπεδο του ισογείου. Το Κυρίως κτίριο, αναπτύσσεται καθ ύψος σε έξι ορόφους ενώ τα κτίρια της Βιβλιοθήκης και του Αµφιθέατρου είναι ισόγεια. Οι όψεις του κτιρίου είναι επενδεδυµένες από λευκό µάρµαρο ιονύσου και Rosso antico Μάνης. 2.Α. Κυρίως κτίριο 2.Α.1. Βορειοανατολική Όψη - Νοτιοδυτική Όψη Οι πλευρές του κτιρίου διαστάσεων 18,00 µέτρα πλάτους, 60,40 µέτρα µήκους και 26,16 µέτρα ύψους (Βλ. Σχηµατική κάτοψη 1) & (Βλ. Σχηµατική κάτοψη 2) είναι επενδεδυµένες από µάρµαρο ιονύσου πάχους 2 εκ. Η ορθοµαρµάρωση στις κάθετες επιφάνειες έχει εφαρµοσθεί µε τσιµεντόλασπη επί επιφανείας σκυροδέµατος, χωρίς βλύτρα ή άλλου είδους µηχανικά αγκύρια. Τα µάρµαρα έχουν σταθερό πλάτος 0,70 εκ., ενώ το ύψος κυµαίνεται από 0,70 εκ. έως 0.90 εκ. περίπου. Η επιφάνεια είναι ενιαία και διακόπτεται από κάθετους αρµούς, ανά 0,70 εκ., που δηµιουργείται από το µπιζουτάρισµα που έχει εφαρµοσθεί στις κάθετες πλευρές του µαρµάρου. Αρµός επίσης δηµιουργείται ανά 3,65 µ., διαχωρίζοντας οπτικά τους ορόφους. (Βλ.DWG ) 3. Περιγραφή Εργασιών 3.Α. Υπάρχουσα κατάσταση Η εικόνα που παρουσιάζουν οι επενδεδυµένες επιφάνειες των κτιρίων είναι χαρακτηριστικές των µαρµάρων που µετά χρονικό διάστηµα από την εξόρυξη και τοποθέτηση τους αποκτούν διαφορετικό χρώµα που οφείλεται: (α) Καστανέρυθρη πατίνα σε βρεχόµενα από τη βροχή πετρώµατα οφειλοµένη σε µετανάστευση ιόντων σιδήρου προ την επιφάνεια και σχηµατισµό ενώσεων σιδήρου ή/και σε αποικισµό µικροοργανισµών. Η φυσική αυτή πατίνα δεν καθαρίζεται. (β) Χαλαρή επικάθηση αιωρουµένων σωµατιδίων (αιθάλη, οξείδια µετάλλων κ.λ.π.) σε γυψοποιηµένες επιφάνειες µη βρεχόµενη από τη βροχή ή ανάµεσα σε δύο βροχές (ροζ ή µαύρη απόχρωση). (γ) Αποικίες µικροοργανισµών (καστανέρυθρη ή µαύρη απόχρωση) (δ) Μαύρη κρούστα συνδυασµός διαδοχικών ανακρυσταλλώσεων ανθρακικού ασβεστίου, γυψοποίησης και επικαθήσεων αιωρούµενων σωµατιδίων. Επί πλέον η όξινη βροχή και η θείωση έχουν δηµιουργήσει, λόγω της εκλεκτικότητας 1

Γεωργίου και Ριζάρη στην Αθήνα, και έχει κύρια είσοδο από την Β. Κωνσταντίνου 48 αλλά και βοηθητική από την Β. Γεωργίου 21-23. Το συγκρότηµα αποτελείται από τρία κτίρια.

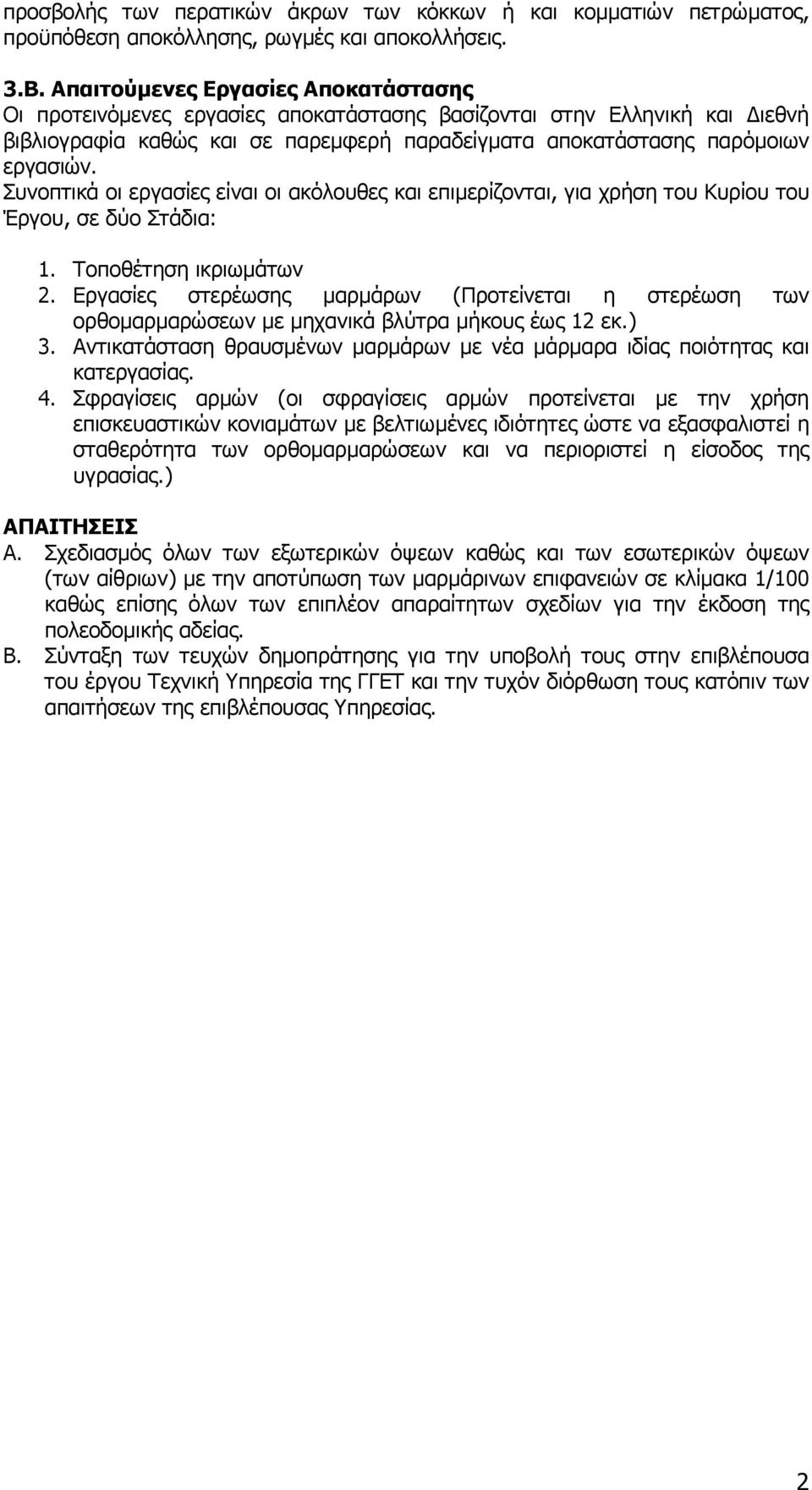

2 προσβολής των περατικών άκρων των κόκκων ή και κοµµατιών πετρώµατος, προϋπόθεση αποκόλλησης, ρωγµές και αποκολλήσεις. 3.Β. Απαιτούµενες Εργασίες Αποκατάστασης Οι προτεινόµενες εργασίες αποκατάστασης βασίζονται στην Ελληνική και ιεθνή βιβλιογραφία καθώς και σε παρεµφερή παραδείγµατα αποκατάστασης παρόµοιων εργασιών. Συνοπτικά οι εργασίες είναι οι ακόλουθες και επιµερίζονται, για χρήση του Κυρίου του Έργου, σε δύο Στάδια: 1. Τοποθέτηση ικριωµάτων 2. Εργασίες στερέωσης µαρµάρων (Προτείνεται η στερέωση των ορθοµαρµαρώσεων µε µηχανικά βλύτρα µήκους έως 12 εκ.) 3. Αντικατάσταση θραυσµένων µαρµάρων µε νέα µάρµαρα ιδίας ποιότητας και κατεργασίας. 4. Σφραγίσεις αρµών (οι σφραγίσεις αρµών προτείνεται µε την χρήση επισκευαστικών κονιαµάτων µε βελτιωµένες ιδιότητες ώστε να εξασφαλιστεί η σταθερότητα των ορθοµαρµαρώσεων και να περιοριστεί η είσοδος της υγρασίας.) ΑΠΑΙΤΗΣΕΙΣ Α. Σχεδιασµός όλων των εξωτερικών όψεων καθώς και των εσωτερικών όψεων (των αίθριων) µε την αποτύπωση των µαρµάρινων επιφανειών σε κλίµακα 1/100 καθώς επίσης όλων των επιπλέον απαραίτητων σχεδίων για την έκδοση της πολεοδοµικής αδείας. Β. Σύνταξη των τευχών δηµοπράτησης για την υποβολή τους στην επιβλέπουσα του έργου Τεχνική Υπηρεσία της ΓΓΕΤ και την τυχόν διόρθωση τους κατόπιν των απαιτήσεων της επιβλέπουσας Υπηρεσίας. 2

Συνοπτικά οι εργασίες είναι οι ακόλουθες και επιµερίζονται, για χρήση του Κυρίου του Έργου, σε δύο Στάδια: 1. Τοποθέτηση ικριωµάτων 2.

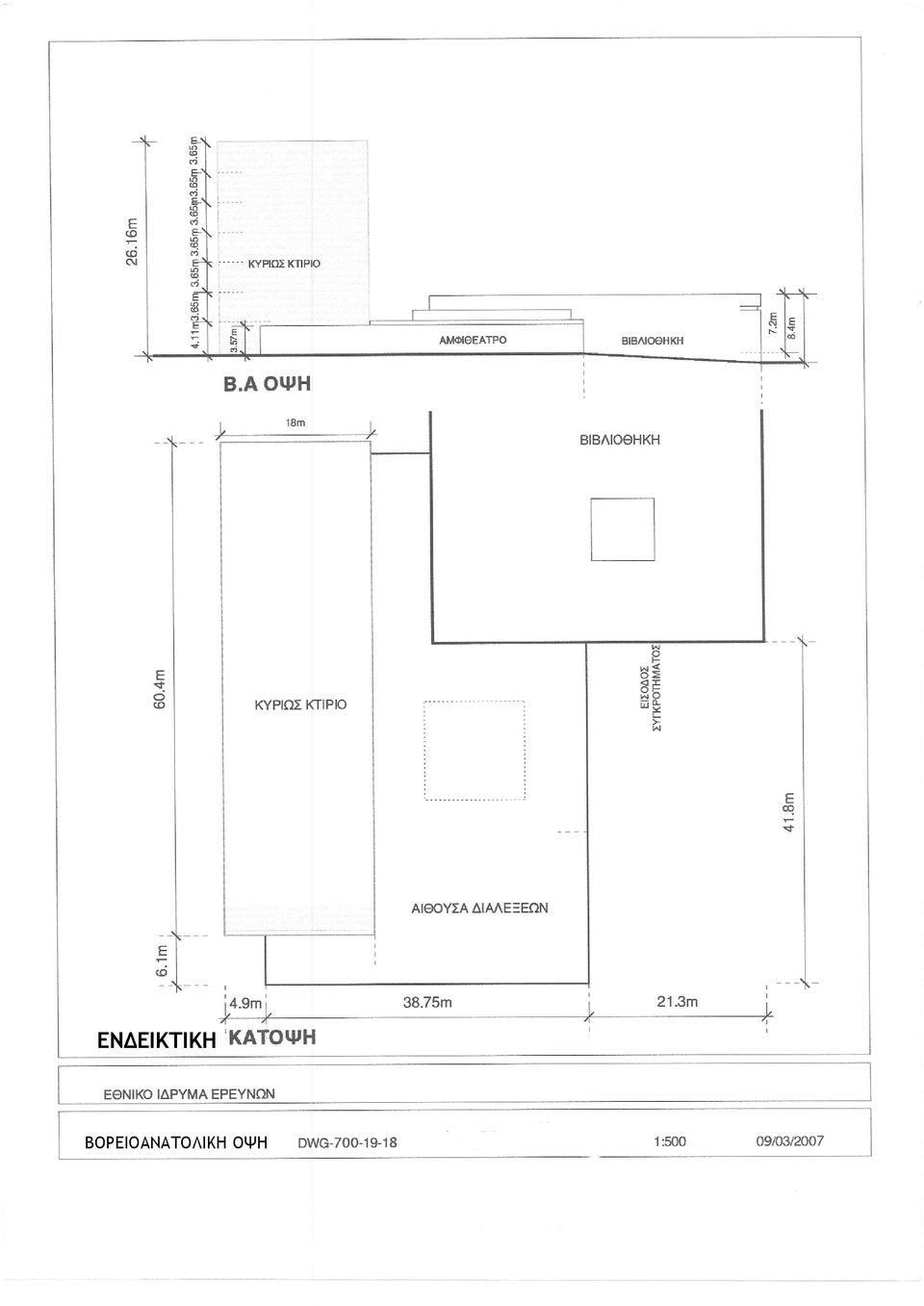

3 ΕΝ ΕΙΚΤΙΚΗ ΒΟΡΕΙΟΑΝΑΤΟΛΙΚΗ ΟΨΗ 3

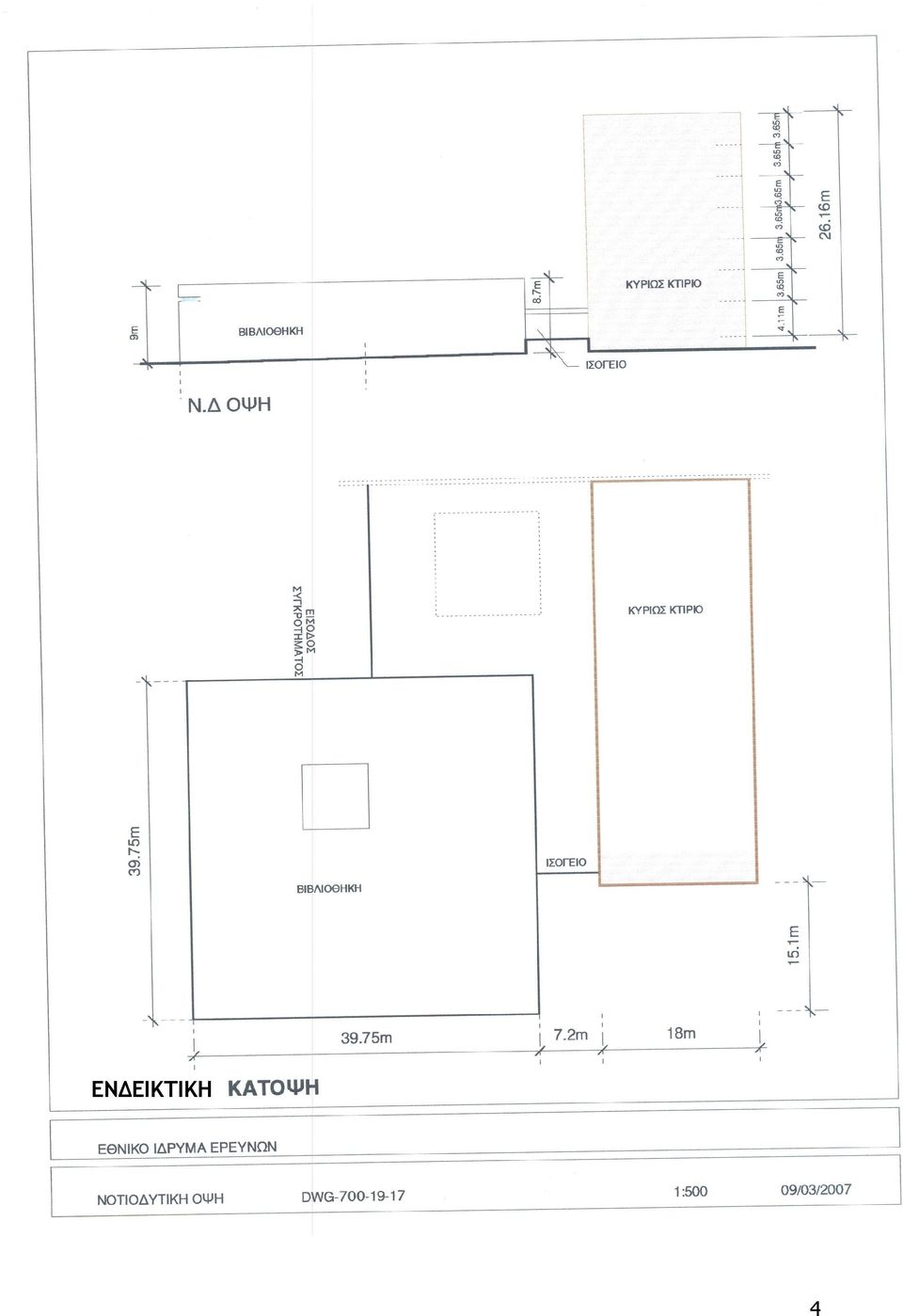

4 ΕΝ ΕΙΚΤΙΚΗ 4

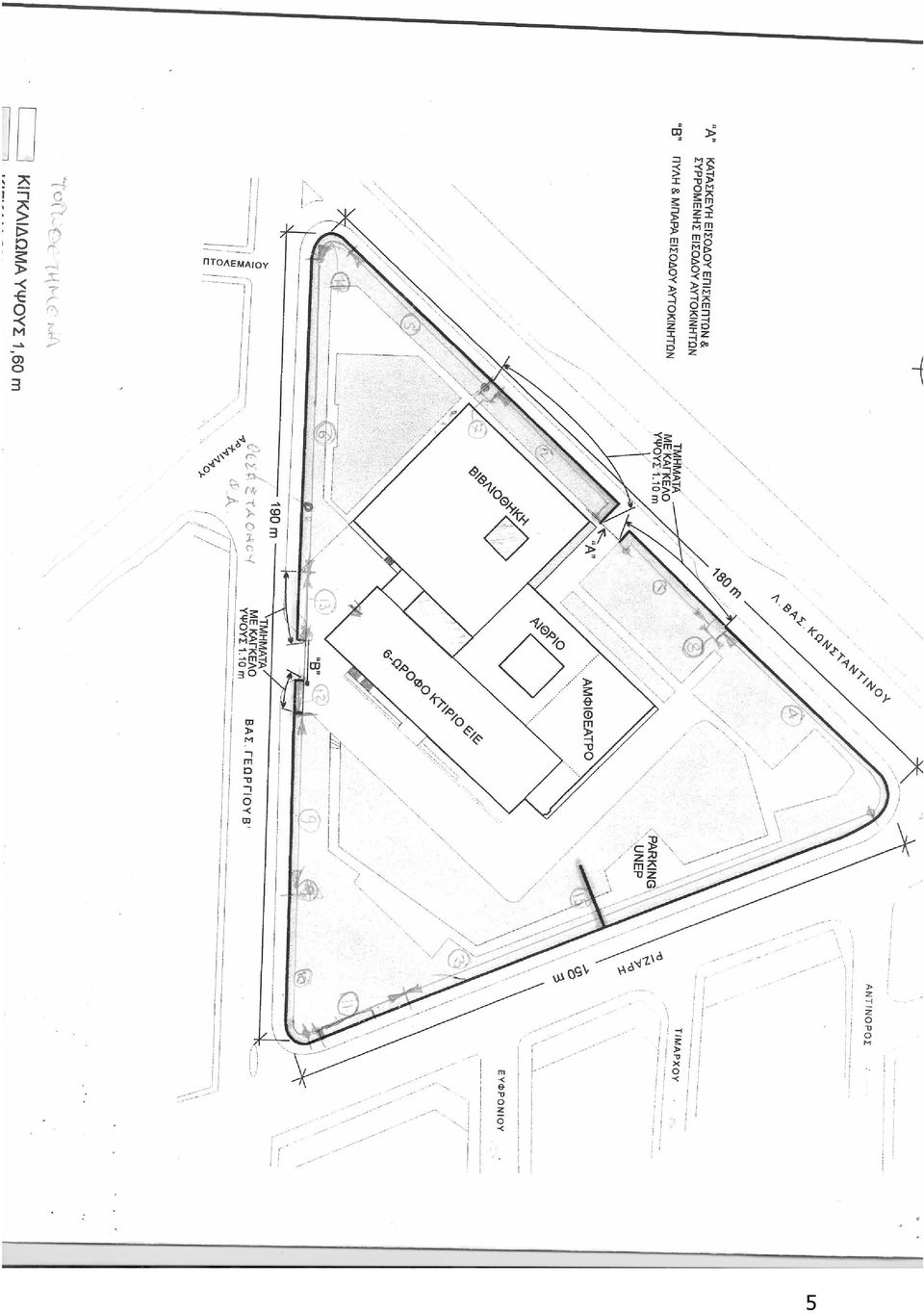

5 5
