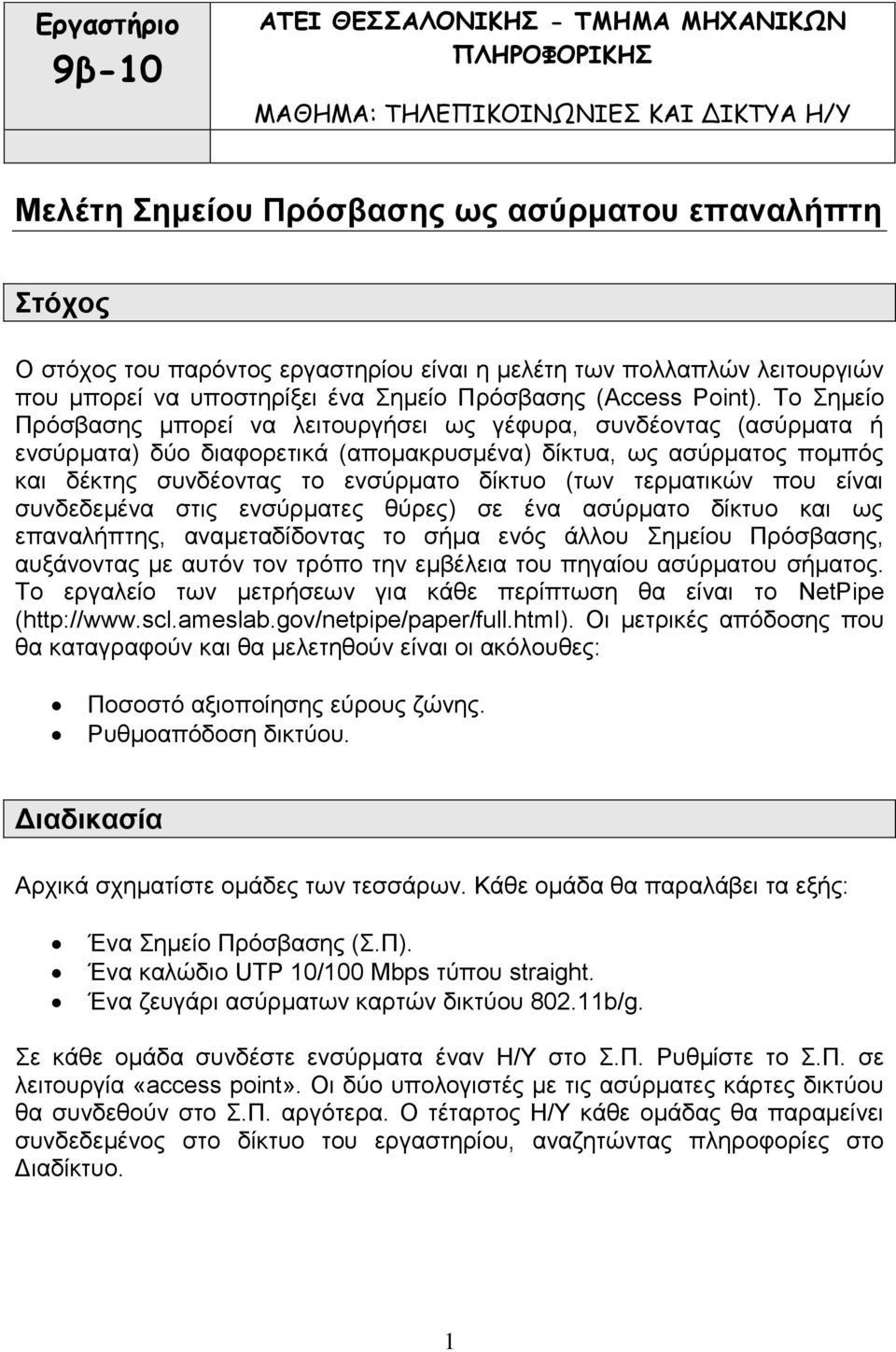

1 Εργαστήριο 9β-10 ΑΤΕΙ ΘΕΣΣΑΛΟΝΙΚΗΣ - ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΛΗΡΟΦΟΡΙΚΗΣ ΜΑΘΗΜΑ: ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ ΚΑΙ ΔΙΚΤΥΑ Η/Υ Μελέτη Σημείου Πρόσβασης ως ασύρματου επαναλήπτη Στόχος Ο στόχος του παρόντος εργαστηρίου είναι η μελέτη των πολλαπλών λειτουργιών που μπορεί να υποστηρίξει ένα Σημείο Πρόσβασης (Access Point). Το Σημείο Πρόσβασης μπορεί να λειτουργήσει ως γέφυρα, συνδέοντας (ασύρματα ή ενσύρματα) δύο διαφορετικά (απομακρυσμένα) δίκτυα, ως ασύρματος πομπός και δέκτης συνδέοντας το ενσύρματο δίκτυο (των τερματικών που είναι συνδεδεμένα στις ενσύρματες θύρες) σε ένα ασύρματο δίκτυο και ως επαναλήπτης, αναμεταδίδοντας το σήμα ενός άλλου Σημείου Πρόσβασης, αυξάνοντας με αυτόν τον τρόπο την εμβέλεια του πηγαίου ασύρματου σήματος. Το εργαλείο των μετρήσεων για κάθε περίπτωση θα είναι το NetPipe ( Οι μετρικές απόδοσης που θα καταγραφούν και θα μελετηθούν είναι οι ακόλουθες: Ποσοστό αξιοποίησης εύρους ζώνης. Ρυθμοαπόδοση δικτύου. Διαδικασία Αρχικά σχηματίστε ομάδες των τεσσάρων. Κάθε ομάδα θα παραλάβει τα εξής: Ένα Σημείο Πρόσβασης (Σ.Π). Ένα καλώδιο UTP 10/100 Mbps τύπου straight. Ένα ζευγάρι ασύρματων καρτών δικτύου b/g. Σε κάθε ομάδα συνδέστε ενσύρματα έναν Η/Υ στο Σ.Π. Ρυθμίστε το Σ.Π. σε λειτουργία «access point». Οι δύο υπολογιστές με τις ασύρματες κάρτες δικτύου θα συνδεθούν στο Σ.Π. αργότερα. Ο τέταρτος Η/Υ κάθε ομάδας θα παραμείνει συνδεδεμένος στο δίκτυο του εργαστηρίου, αναζητώντας πληροφορίες στο Διαδίκτυο. 1

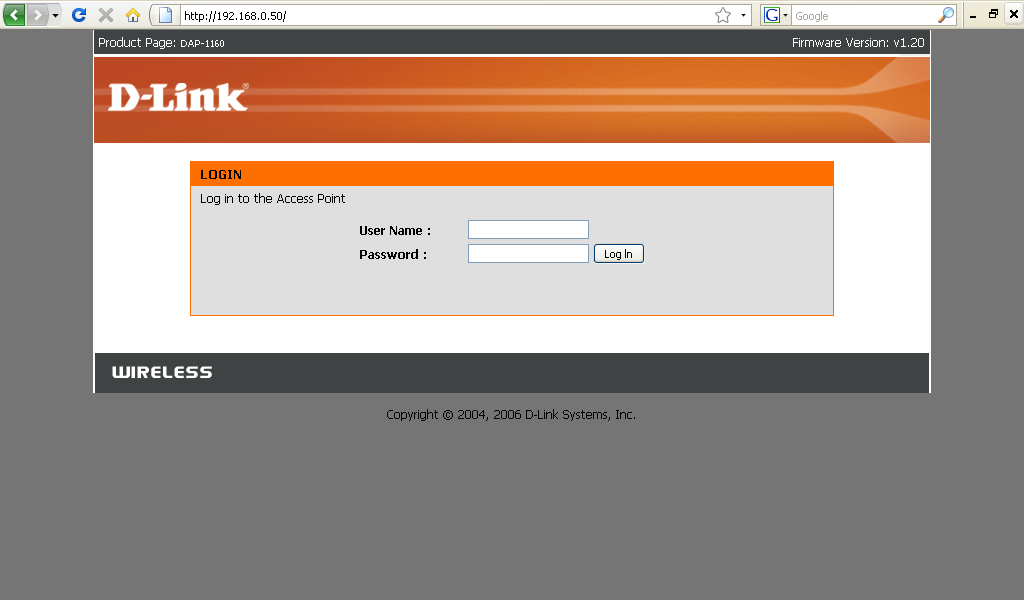

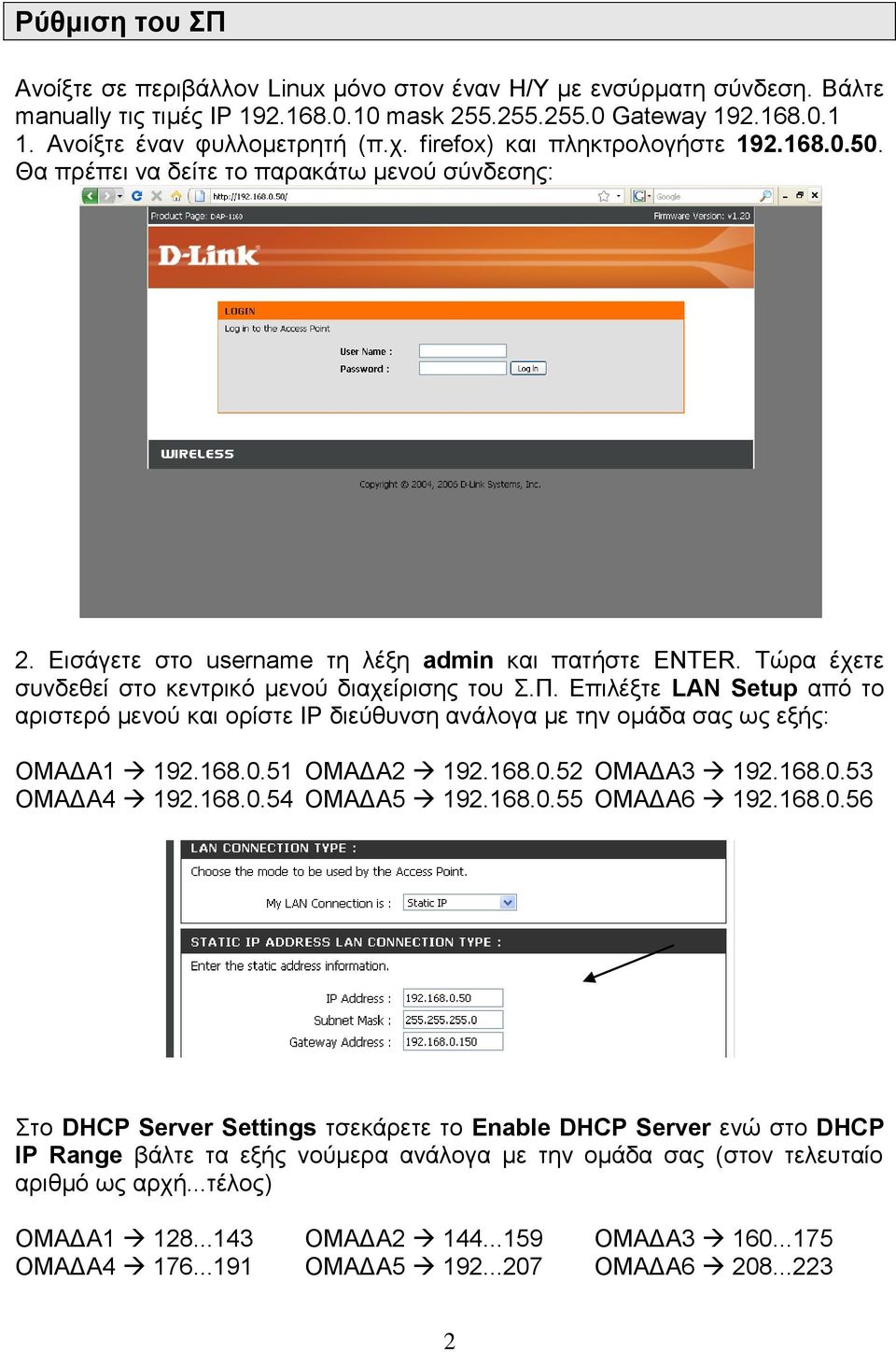

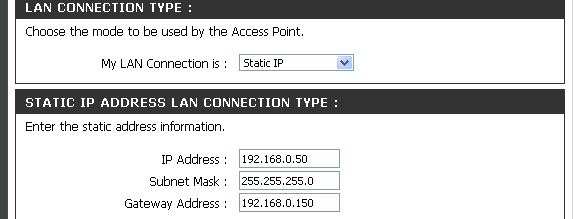

2 Ρύθμιση του ΣΠ Ανοίξτε σε περιβάλλον Linux μόνο στον έναν Η/Υ με ενσύρματη σύνδεση. Βάλτε manually τις τιμές ΙΡ mask Gateway Ανοίξτε έναν φυλλομετρητή (π.χ. firefox) και πληκτρολογήστε Θα πρέπει να δείτε το παρακάτω μενού σύνδεσης: 2. Εισάγετε στο username τη λέξη admin και πατήστε ENTER. Τώρα έχετε συνδεθεί στο κεντρικό μενού διαχείρισης του Σ.Π. Επιλέξτε LAN Setup από το αριστερό μενού και ορίστε IP διεύθυνση ανάλογα με την ομάδα σας ως εξής: ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ Στο DHCP Server Settings τσεκάρετε το Enable DHCP Server ενώ στο DHCP IP Range βάλτε τα εξής νούμερα ανάλογα με την ομάδα σας (στον τελευταίο αριθμό ως αρχή...τέλος) ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ ΟΜΑΔΑ

3 αποθηκεύοντας στη συνέχεια τις αλλαγές σας (Save Settings). Προσοχή: θα πρέπει να περιμένετε το μενού του σημείου πρόσβασης να φορτώσει και πάλι αυτόματα. Δεν θα πρέπει να κλείσετε το παράθυρο του φυλλομετρητή ή να πατήσετε άλλο κουμπί μέχρι να φορτωθεί και πάλι το μενού. 3. Επιλέξτε Wireless Setup από το αριστερό μενού και στο πεδίο Wireless Network Name διαγράψτε το SSID (Service Set Identifier) dlink (ή οποιοδήποτε άλλο υπάρχει ήδη) και ορίστε σαν SSID omadax, όπου X ο αριθμός της ομάδας σας. 4. Στο ίδιο μενού (καρτέλα SETUP) κάθε ομάδα θα πρέπει να απενεργοποιήσει την επιλογή αυτόματης ανίχνευσης καναλιού, όπως φαίνεται στην ακόλουθη εικόνα, και θα πρέπει να θέσει τις εξής τιμές καναλιών: omada1 Κανάλι 1 omada2 Κανάλι 4 omada3 Κανάλι 6 omada4 Κανάλι 8 omada5 Κανάλι 10 omada6 Κανάλι 12 Αποθηκεύστε τις αλλαγές. 5. Σε κάθε ομάδα καταγράψτε την MAC διεύθυνση σε κάθε Σ.Π. επιλέγοντας STATUS από το κεντρικό μενού. 3

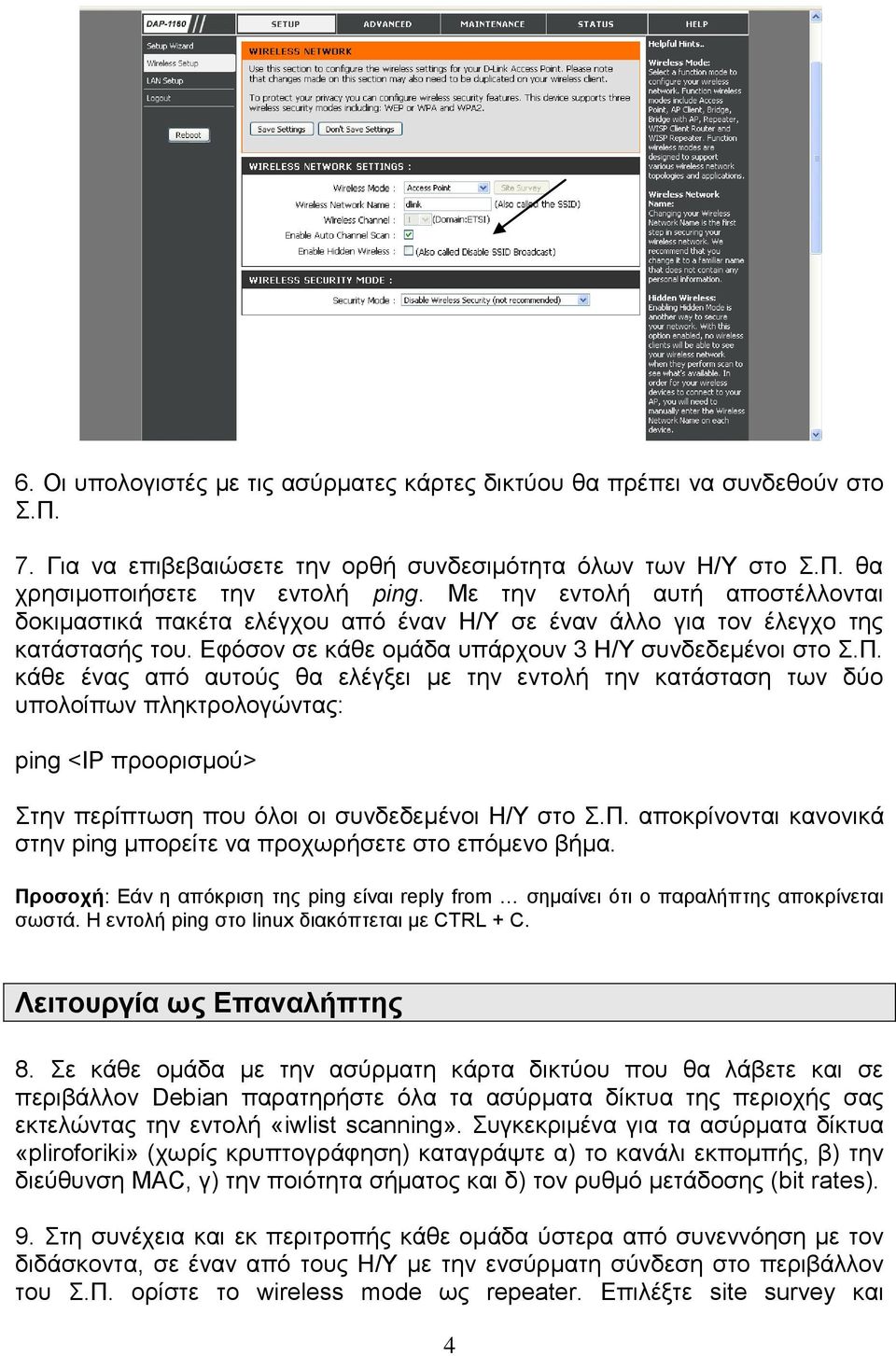

4 6. Οι υπολογιστές με τις ασύρματες κάρτες δικτύου θα πρέπει να συνδεθούν στο Σ.Π. 7. Για να επιβεβαιώσετε την ορθή συνδεσιμότητα όλων των Η/Υ στο Σ.Π. θα χρησιμοποιήσετε την εντολή ping. Με την εντολή αυτή αποστέλλονται δοκιμαστικά πακέτα ελέγχου από έναν Η/Υ σε έναν άλλο για τον έλεγχο της κατάστασής του. Εφόσον σε κάθε ομάδα υπάρχουν 3 Η/Υ συνδεδεμένοι στο Σ.Π. κάθε ένας από αυτούς θα ελέγξει με την εντολή την κατάσταση των δύο υπολοίπων πληκτρολογώντας: ping <IP προορισμού> Στην περίπτωση που όλοι οι συνδεδεμένοι Η/Υ στο Σ.Π. αποκρίνονται κανονικά στην ping μπορείτε να προχωρήσετε στο επόμενο βήμα. Προσοχή: Εάν η απόκριση της ping είναι reply from σημαίνει ότι ο παραλήπτης αποκρίνεται σωστά. Η εντολή ping στο linux διακόπτεται με CTRL + C. Λειτουργία ως Επαναλήπτης 8. Σε κάθε ομάδα με την ασύρματη κάρτα δικτύου που θα λάβετε και σε περιβάλλον Debian παρατηρήστε όλα τα ασύρματα δίκτυα της περιοχής σας εκτελώντας την εντολή «iwlist scanning». Συγκεκριμένα για τα ασύρματα δίκτυα «pliroforiki» (χωρίς κρυπτογράφηση) καταγράψτε α) το κανάλι εκπομπής, β) την διεύθυνση MAC, γ) την ποιότητα σήματος και δ) τον ρυθμό μετάδοσης (bit rates). 9. Στη συνέχεια και εκ περιτροπής κάθε ομάδα ύστερα από συνεννόηση με τον διδάσκοντα, σε έναν από τους Η/Υ με την ενσύρματη σύνδεση στο περιβάλλον του Σ.Π. ορίστε το wireless mode ως repeater. Επιλέξτε site survey και 4

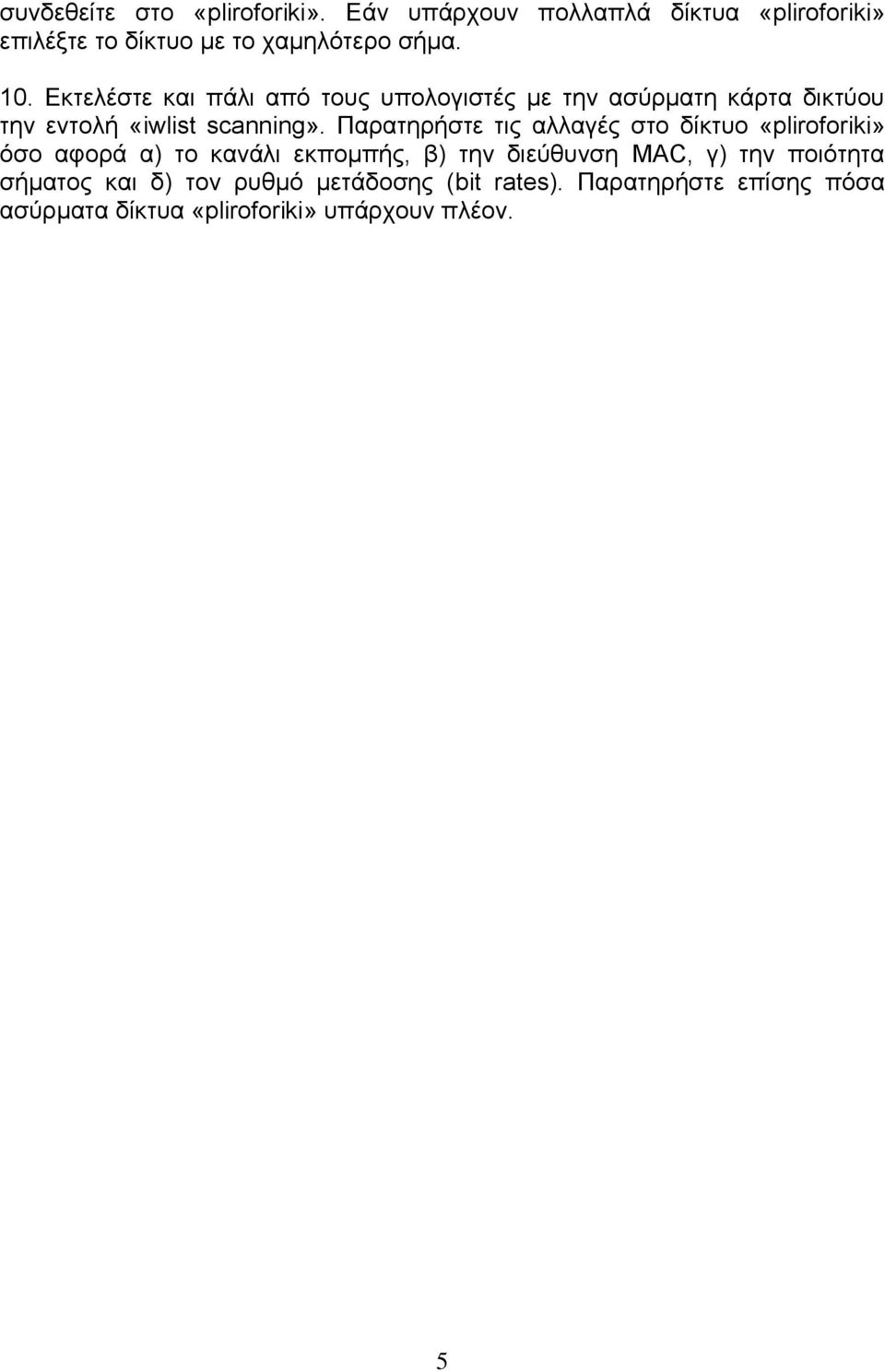

5 συνδεθείτε στο «pliroforiki». Εάν υπάρχουν πολλαπλά δίκτυα «pliroforiki» επιλέξτε το δίκτυο με το χαμηλότερο σήμα. 10. Εκτελέστε και πάλι από τους υπολογιστές με την ασύρματη κάρτα δικτύου την εντολή «iwlist scanning». Παρατηρήστε τις αλλαγές στο δίκτυο «pliroforiki» όσο αφορά α) το κανάλι εκπομπής, β) την διεύθυνση MAC, γ) την ποιότητα σήματος και δ) τον ρυθμό μετάδοσης (bit rates). Παρατηρήστε επίσης πόσα ασύρματα δίκτυα «pliroforiki» υπάρχουν πλέον. 5
