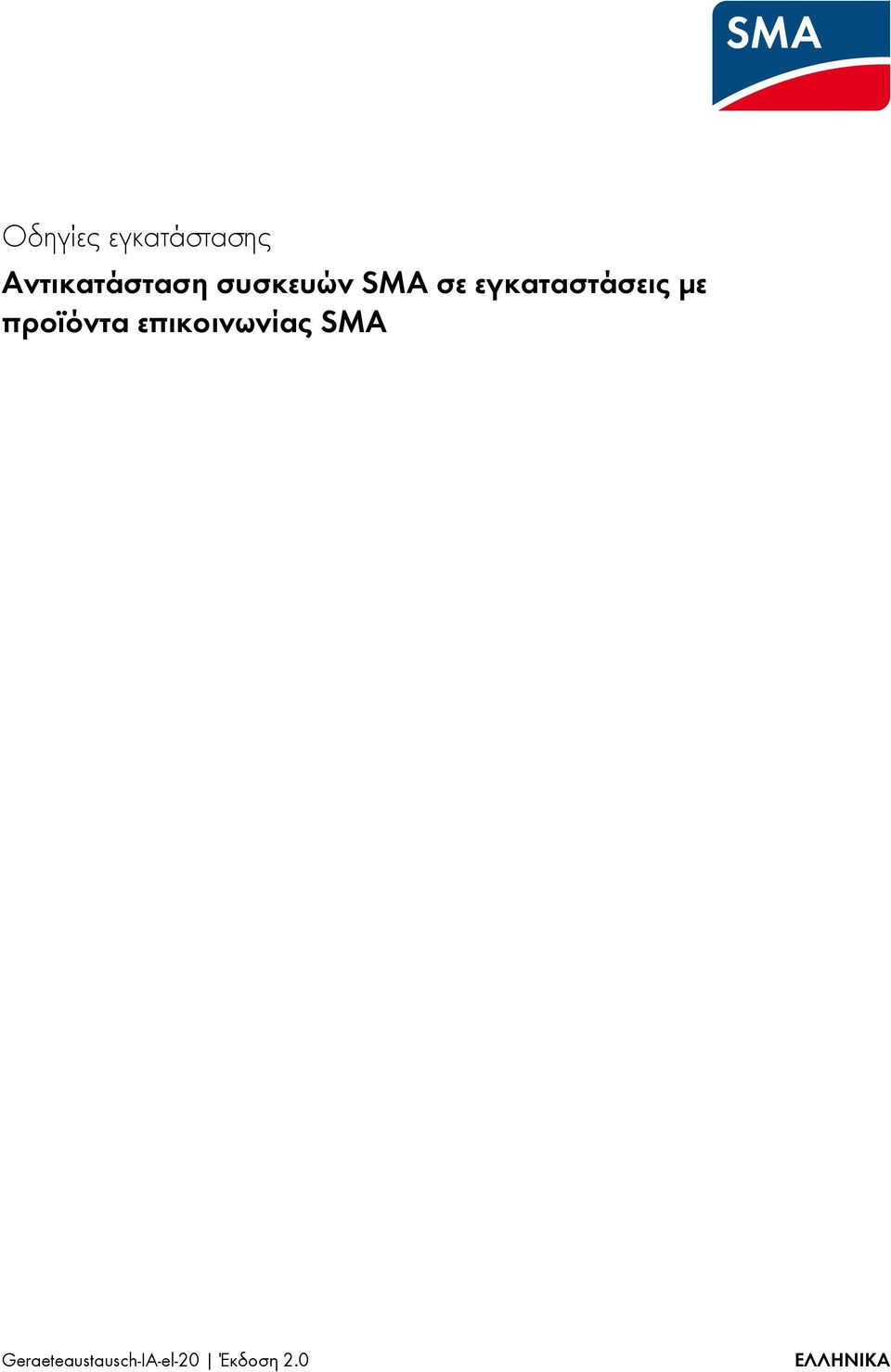

1 Oδηγίες εγκατάστασης Αντικατάσταση συσκευών SMA σε εγκαταστάσεις με προϊόντα επικοινωνίας SMA Geraeteaustausch-IA-el-20 Έκδοση 2.0 ΕΛΛΗΝΙΚΑ

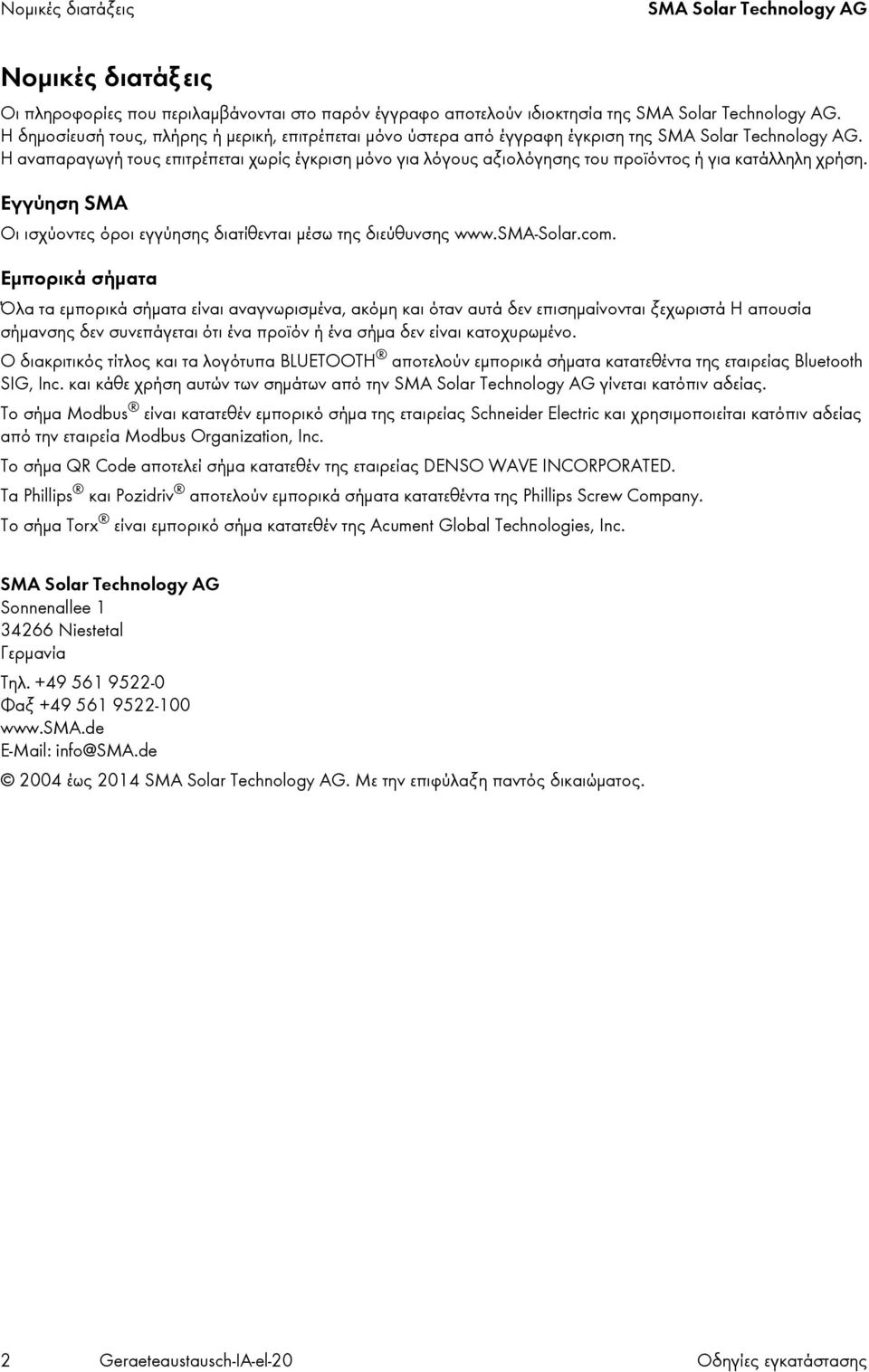

2 Νομικές διατάξεις SMA Solar Technology AG Νομικές διατάξεις Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή τους, πλήρης ή μερική, επιτρέπεται μόνο ύστερα από έγγραφη έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του προϊόντος ή για κατάλληλη χρήση. Εγγύηση SMA Οι ισχύοντες όροι εγγύησης διατίθενται μέσω της διεύθυνσης Εμπορικά σήματα Όλα τα εμπορικά σήματα είναι αναγνωρισμένα, ακόμη και όταν αυτά δεν επισημαίνονται ξεχωριστά Η απουσία σήμανσης δεν συνεπάγεται ότι ένα προϊόν ή ένα σήμα δεν είναι κατοχυρωμένο. Ο διακριτικός τίτλος και τα λογότυπα BLUETOOTH αποτελούν εμπορικά σήματα κατατεθέντα της εταιρείας Bluetooth SIG, Inc. και κάθε χρήση αυτών των σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας. Το σήμα Modbus είναι κατατεθέν εμπορικό σήμα της εταιρείας Schneider Electric και χρησιμοποιείται κατόπιν αδείας από την εταιρεία Modbus Organization, Inc. Το σήμα QR Code αποτελεί σήμα κατατεθέν της εταιρείας DENSO WAVE INCORPORATED. Τα Phillips και Pozidriv αποτελούν εμπορικά σήματα κατατεθέντα της Phillips Screw Company. Το σήμα Torx είναι εμπορικό σήμα κατατεθέν της Acument Global Technologies, Inc. SMA Solar Technology AG Sonnenallee Niestetal Γερμανία Τηλ Φαξ info@sma.de 2004 έως 2014 SMA Solar Technology AG. Με την επιφύλαξη παντός δικαιώματος. 2 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις για αυτό το έγγραφο Τομέας ισχύος Σε ποιους απευθύνεται Σύμβολα Διακρίσεις Ασφάλεια Γενικές υποδείξεις Ποιο κεφάλαιο αφορά τη δική μου εγκατάσταση; Εγκατάσταση Webconnect στο Sunny Portal Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση του SMA Energy Meter με τη βοήθεια του Sunny Explorer Αντικατάσταση μετατροπέων με επικοινωνία Webconnect στο Sunny Portal Αντικατάσταση Battery Pack Smart Energy Εγκατάσταση Sunny Home Manager Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση του SMA Energy Meter ή άλλων μετρητών ενέργειας σε μια εγκατάσταση Sunny Home Manager Αντικατάσταση του μετατροπέα στην εγκατάσταση Sunny Home Manager Αντικατάσταση μετατροπέα με Speedwire Αντικατάσταση μετατροπέα με BLUETOOTH Αντικατάσταση Battery Pack Smart Energy Αντικατάσταση Sunny Home Manager Εγκατάσταση με μικρομετατροπείς και Sunny Multigate Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση μικρομετατροπέα στο Sunny Multigate Αντικατάσταση Sunny Multigate στο Sunny Portal Εγκατάσταση Cluster Controller Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση μετατροπέων με Speedwire στο Cluster Controller Αντικατάσταση Cluster Controller Αντικατάσταση Battery Pack Smart Energy Εγκατάσταση με Sunny WebBox με BLUETOOTH Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση μετατροπέα με BLUETOOTH στο Sunny WebBox με BLUETOOTH Αντικατάσταση Sunny WebBox με BLUETOOTH Εγκατάσταση με Sunny WebBox Διαδικασία αντικατάστασης διαφορετικών συσκευών Αντικατάσταση μετατροπέα με RS485 στο Sunny WebBox Αντικατάσταση του Sunny WebBox Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 3

4 Πίνακας περιεχομένων SMA Solar Technology AG 11 Εγκατάσταση με Sunny Explorer Εγκατάσταση Speedwire με Sunny Explorer Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Αντικατάσταση SMA Energy Meter Αντικατάσταση μετατροπέα με Speedwire στο Sunny Explorer Αντικατάσταση Battery Pack Smart Energy Εγκατάσταση BLUETOOTH με Sunny Explorer Αντικατάσταση μετατροπέα με BLUETOOTH στο Sunny Explorer Παράρτημα Αλλαγή κωδικού πρόσβασης εγκατάστασης σε μια εγκατάσταση Sunny Home Manager στο Sunny Portal Αντικατάσταση του SMA Energy Meter με τη βοήθεια του Sunny Explorer Αντικατάσταση Battery Pack Smart Energy Επικοινωνία Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

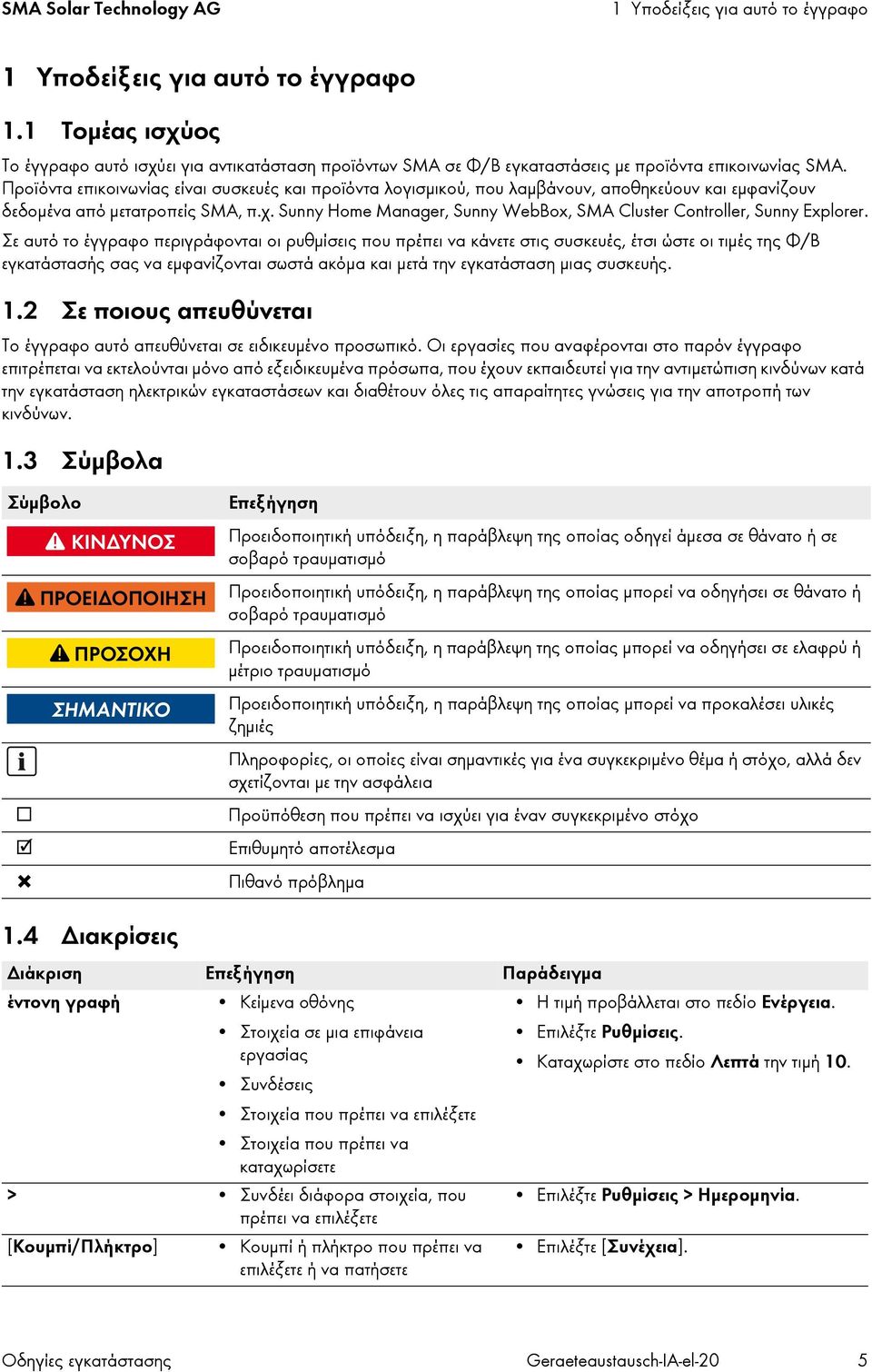

5 SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο 1 Υποδείξεις για αυτό το έγγραφο 1.1 Τομέας ισχύος Το έγγραφο αυτό ισχύει για αντικατάσταση προϊόντων SMA σε Φ/Β εγκαταστάσεις με προϊόντα επικοινωνίας SMA. Προϊόντα επικοινωνίας είναι συσκευές και προϊόντα λογισμικού, που λαμβάνουν, αποθηκεύουν και εμφανίζουν δεδομένα από μετατροπείς SMA, π.χ. Sunny Home Manager, Sunny WebBox, SMA Cluster Controller, Sunny Explorer. Σε αυτό το έγγραφο περιγράφονται οι ρυθμίσεις που πρέπει να κάνετε στις συσκευές, έτσι ώστε οι τιμές της Φ/Β εγκατάστασής σας να εμφανίζονται σωστά ακόμα και μετά την εγκατάσταση μιας συσκευής. 1.2 Σε ποιους απευθύνεται Το έγγραφο αυτό απευθύνεται σε ειδικευμένο προσωπικό. Οι εργασίες που αναφέρονται στο παρόν έγγραφο επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα πρόσωπα, που έχουν εκπαιδευτεί για την αντιμετώπιση κινδύνων κατά την εγκατάσταση ηλεκτρικών εγκαταστάσεων και διαθέτουν όλες τις απαραίτητες γνώσεις για την αποτροπή των κινδύνων. 1.3 Σύμβολα Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας οδηγεί άμεσα σε θάνατο ή σε σοβαρό τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε ελαφρύ ή μέτριο τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να προκαλέσει υλικές ζημιές Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο, αλλά δεν σχετίζονται με την ασφάλεια Προϋπόθεση που πρέπει να ισχύει για έναν συγκεκριμένο στόχο Επιθυμητό αποτέλεσμα Πιθανό πρόβλημα 1.4 Διακρίσεις Διάκριση Επεξήγηση Παράδειγμα έντονη γραφή Κείμενα οθόνης Στοιχεία σε μια επιφάνεια εργασίας Συνδέσεις Στοιχεία που πρέπει να επιλέξετε Στοιχεία που πρέπει να καταχωρίσετε Η τιμή προβάλλεται στο πεδίο Ενέργεια. Επιλέξτε Ρυθμίσεις. Καταχωρίστε στο πεδίο Λεπτά την τιμή 10. > Συνδέει διάφορα στοιχεία, που πρέπει να επιλέξετε [Κουμπί/Πλήκτρο] Κουμπί ή πλήκτρο που πρέπει να επιλέξετε ή να πατήσετε Επιλέξτε Ρυθμίσεις > Ημερομηνία. Επιλέξτε [Συνέχεια]. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 5

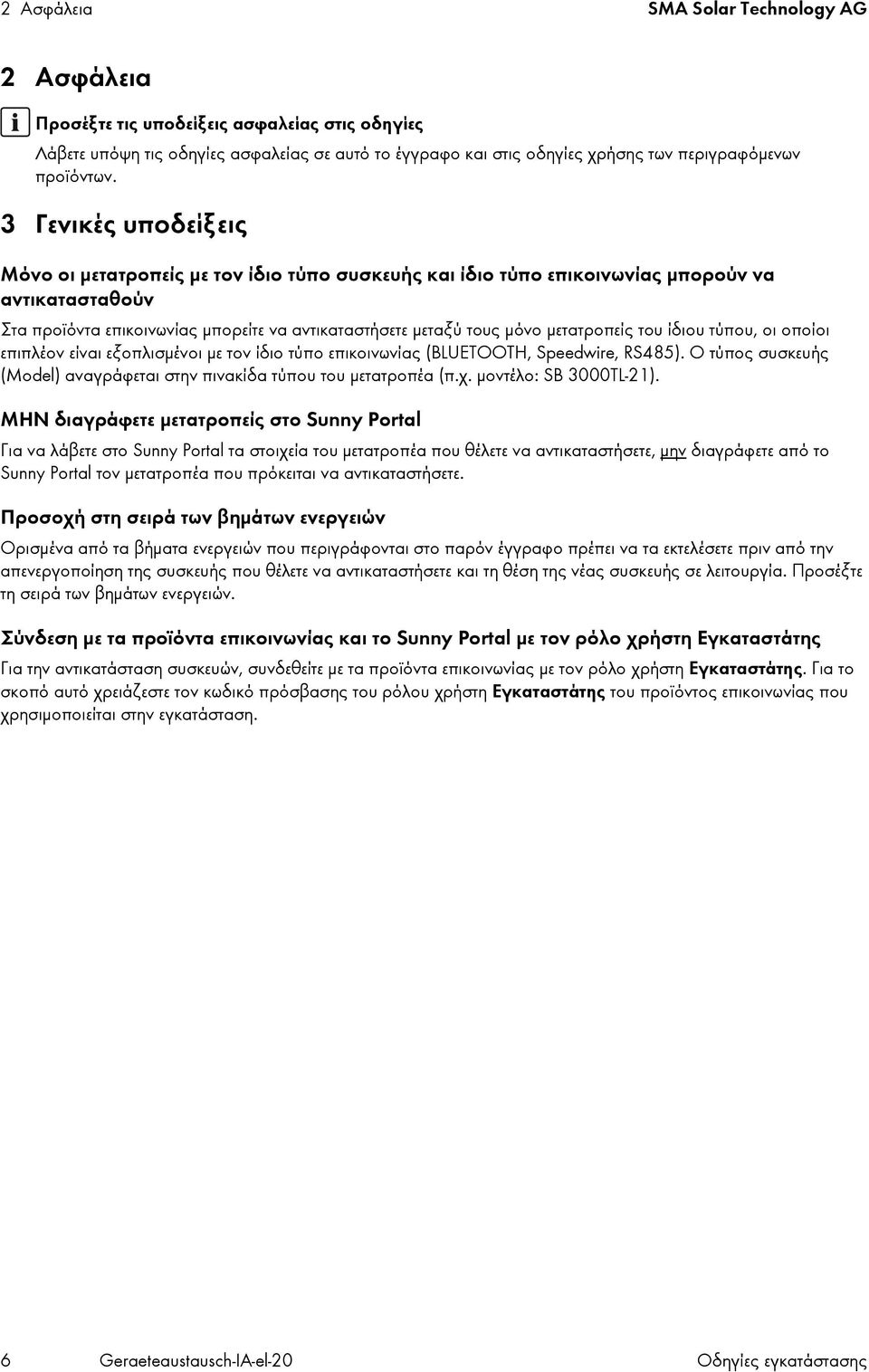

6 2 Ασφάλεια SMA Solar Technology AG 2 Ασφάλεια Προσέξτε τις υποδείξεις ασφαλείας στις οδηγίες Λάβετε υπόψη τις οδηγίες ασφαλείας σε αυτό το έγγραφο και στις οδηγίες χρήσης των περιγραφόμενων προϊόντων. 3 Γενικές υποδείξεις Μόνο οι μετατροπείς με τον ίδιο τύπο συσκευής και ίδιο τύπο επικοινωνίας μπορούν να αντικατασταθούν Στα προϊόντα επικοινωνίας μπορείτε να αντικαταστήσετε μεταξύ τους μόνο μετατροπείς του ίδιου τύπου, οι οποίοι επιπλέον είναι εξοπλισμένοι με τον ίδιο τύπο επικοινωνίας (BLUETOOTH, Speedwire, RS485). Ο τύπος συσκευής (Model) αναγράφεται στην πινακίδα τύπου του μετατροπέα (π.χ. μοντέλο: SB 3000TL-21). ΜΗΝ διαγράφετε μετατροπείς στο Sunny Portal Για να λάβετε στο Sunny Portal τα στοιχεία του μετατροπέα που θέλετε να αντικαταστήσετε, μην διαγράφετε από το Sunny Portal τον μετατροπέα που πρόκειται να αντικαταστήσετε. Προσοχή στη σειρά των βημάτων ενεργειών Ορισμένα από τα βήματα ενεργειών που περιγράφονται στο παρόν έγγραφο πρέπει να τα εκτελέσετε πριν από την απενεργοποίηση της συσκευής που θέλετε να αντικαταστήσετε και τη θέση της νέας συσκευής σε λειτουργία. Προσέξτε τη σειρά των βημάτων ενεργειών. Σύνδεση με τα προϊόντα επικοινωνίας και το Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης Για την αντικατάσταση συσκευών, συνδεθείτε με τα προϊόντα επικοινωνίας με τον ρόλο χρήστη Εγκαταστάτης. Για το σκοπό αυτό χρειάζεστε τον κωδικό πρόσβασης του ρόλου χρήστη Εγκαταστάτης του προϊόντος επικοινωνίας που χρησιμοποιείται στην εγκατάσταση. 6 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

7 SMA Solar Technology AG 4 Ποιο κεφάλαιο αφορά τη δική μου εγκατάσταση; 4 Ποιο κεφάλαιο αφορά τη δική μου εγκατάσταση; Η αντικατάσταση όλων των συσκευών SMA της εγκατάστασής σας περιγράφεται στο κεφάλαιο του προϊόντος επικοινωνίας SMA, το οποίο χρησιμοποιείτε στην εγκατάστασή σας. Προϊόν επικοινωνίας SMA Βλέπε Προϋπόθεση για την αντικατάσταση Εγκατάσταση Webconnect στο Sunny Portal Μετατροπείς με ενεργοποιημένη λειτουργία Webconnect κεφάλαιο 5, σελίδα 8 Υπολογιστής με Sunny Explorer και σύνδεση με τον δρομολογητή της εγκατάστασης Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Sunny Home Manager κεφάλαιο 6, σελίδα 9 Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal και ρόλος χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Sunny Multigate Εγκατάσταση με μικρομετατροπείς κεφάλαιο 7, σελίδα 13 Cluster Controller κεφάλαιο 8, σελίδα 15 Sunny WebBox με BLUETOOTH κεφάλαιο 9, σελίδα 20 Sunny WebBox κεφάλαιο 10, σελίδα 23 Sunny Explorer κεφάλαιο 11, σελίδα 26 Υπολογιστής με Sunny Explorer και σύνδεση με τον δρομολογητή της εγκατάστασης Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Πρόσβαση στο Cluster Controller Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Πρόσβαση στο Sunny WebBox με BLUETOOTH Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Πρόσβαση στο Sunny WebBox Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Στοιχεία πρόσβασης της εγκατάστασης Sunny Portal με τον ρόλο χρήστη Εγκαταστάτης ή Διαχειριστής εγκατάστασης Υπολογιστής με Sunny Explorer και σύνδεση με τον δρομολογητή της εγκατάστασης Κωδικός πρόσβασης εγκατάστασης για τον ρόλο χρήστη Εγκαταστάτης Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 7

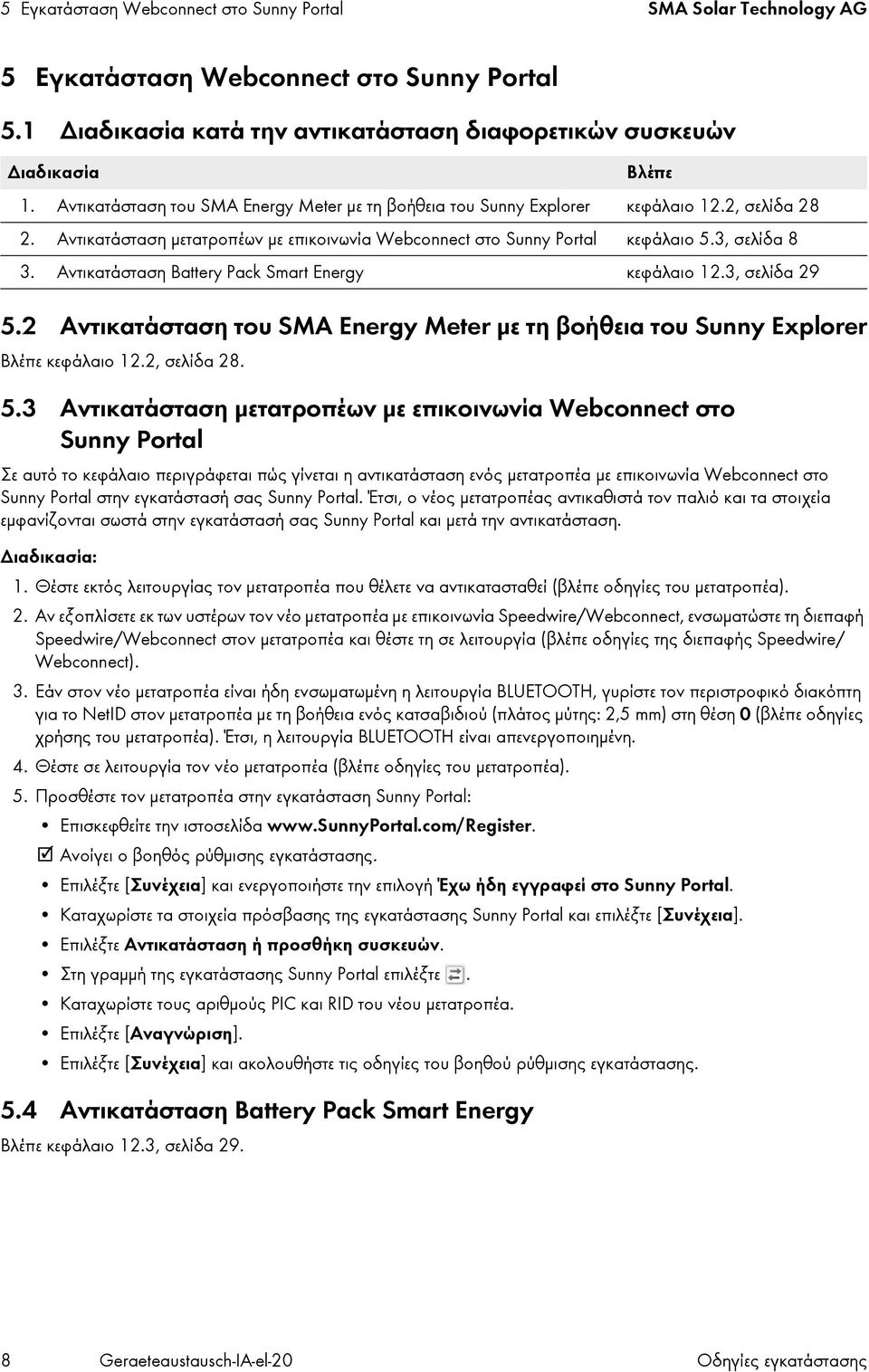

8 5 Εγκατάσταση Webconnect στο Sunny Portal SMA Solar Technology AG 5 Εγκατάσταση Webconnect στο Sunny Portal 5.1 Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Διαδικασία Βλέπε 1. Αντικατάσταση του SMA Energy Meter με τη βοήθεια του Sunny Explorer κεφάλαιο 12.2, σελίδα Αντικατάσταση μετατροπέων με επικοινωνία Webconnect στο Sunny Portal κεφάλαιο 5.3, σελίδα 8 3. Αντικατάσταση Battery Pack Smart Energy κεφάλαιο 12.3, σελίδα Αντικατάσταση του SMA Energy Meter με τη βοήθεια του Sunny Explorer Βλέπε κεφάλαιο 12.2, σελίδα Αντικατάσταση μετατροπέων με επικοινωνία Webconnect στο Sunny Portal Σε αυτό το κεφάλαιο περιγράφεται πώς γίνεται η αντικατάσταση ενός μετατροπέα με επικοινωνία Webconnect στο Sunny Portal στην εγκατάστασή σας Sunny Portal. Έτσι, ο νέος μετατροπέας αντικαθιστά τον παλιό και τα στοιχεία εμφανίζονται σωστά στην εγκατάστασή σας Sunny Portal και μετά την αντικατάσταση. Διαδικασία: 1. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 2. Αν εξοπλίσετε εκ των υστέρων τον νέο μετατροπέα με επικοινωνία Speedwire/Webconnect, ενσωματώστε τη διεπαφή Speedwire/Webconnect στον μετατροπέα και θέστε τη σε λειτουργία (βλέπε οδηγίες της διεπαφής Speedwire/ Webconnect). 3. Εάν στον νέο μετατροπέα είναι ήδη ενσωματωμένη η λειτουργία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη για το NetID στον μετατροπέα με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στη θέση 0 (βλέπε οδηγίες χρήσης του μετατροπέα). Έτσι, η λειτουργία BLUETOOTH είναι απενεργοποιημένη. 4. Θέστε σε λειτουργία τον νέο μετατροπέα (βλέπε οδηγίες του μετατροπέα). 5. Προσθέστε τον μετατροπέα στην εγκατάσταση Sunny Portal: Επισκεφθείτε την ιστοσελίδα Ανοίγει ο βοηθός ρύθμισης εγκατάστασης. Επιλέξτε[Συνέχεια] και ενεργοποιήστε την επιλογή Έχω ήδη εγγραφεί στο Sunny Portal. Καταχωρίστε τα στοιχεία πρόσβασης της εγκατάστασης Sunny Portal και επιλέξτε [Συνέχεια]. Επιλέξτε Αντικατάσταση ή προσθήκη συσκευών. Στη γραμμή της εγκατάστασης Sunny Portal επιλέξτε. Καταχωρίστε τους αριθμούς PIC και RID του νέου μετατροπέα. Επιλέξτε[Αναγνώριση]. Επιλέξτε[Συνέχεια] και ακολουθήστε τις οδηγίες του βοηθού ρύθμισης εγκατάστασης. 5.4 Αντικατάσταση Battery Pack Smart Energy Βλέπε κεφάλαιο 12.3, σελίδα Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

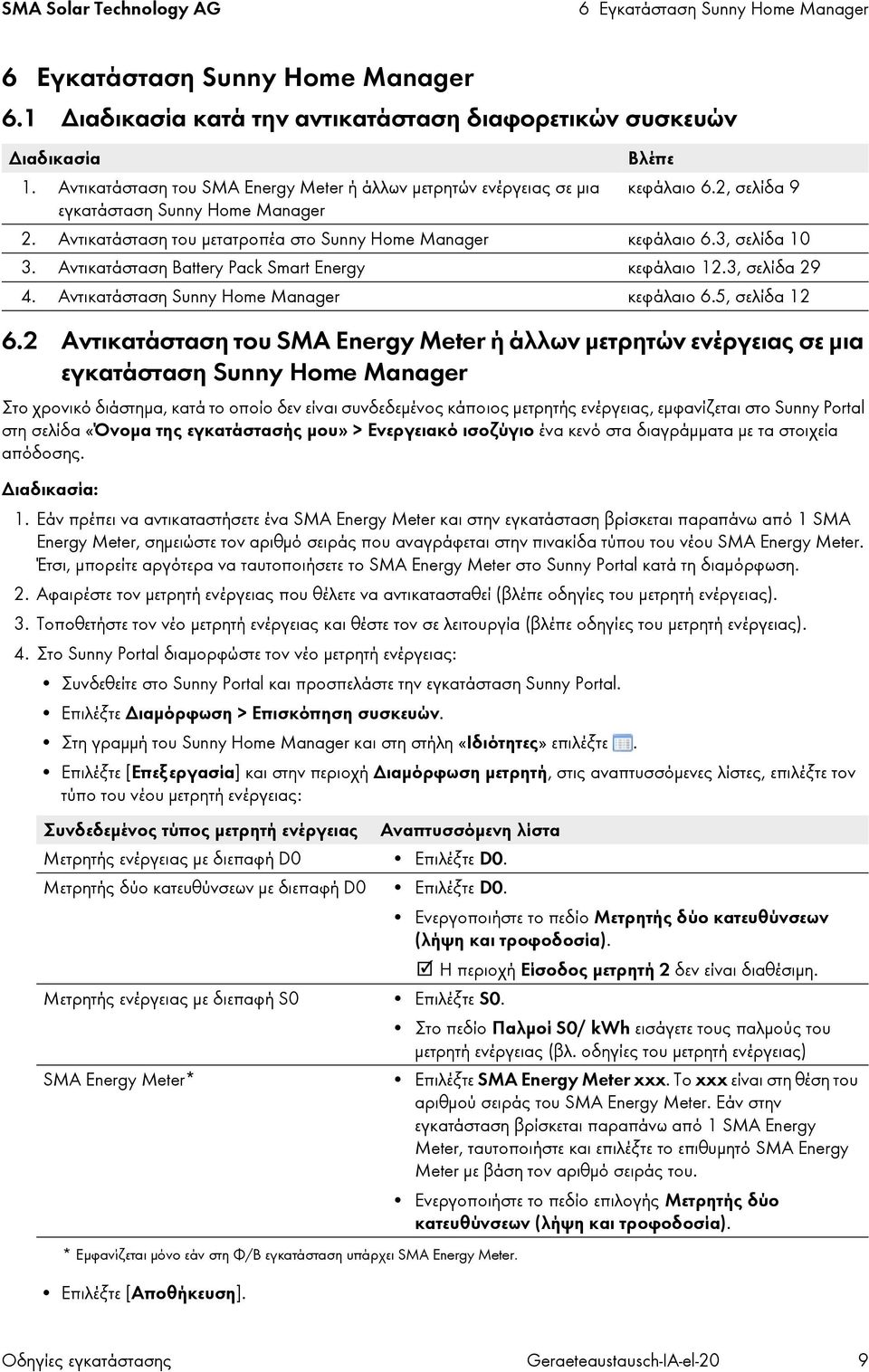

9 SMA Solar Technology AG 6 Εγκατάσταση Sunny Home Manager 6 Εγκατάσταση Sunny Home Manager 6.1 Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Διαδικασία Βλέπε 1. Αντικατάσταση του SMA Energy Meter ή άλλων μετρητών ενέργειας σε μια κεφάλαιο 6.2, σελίδα 9 εγκατάσταση Sunny Home Manager 2. Αντικατάσταση του μετατροπέα στο Sunny Home Manager κεφάλαιο 6.3, σελίδα Αντικατάσταση Battery Pack Smart Energy κεφάλαιο 12.3, σελίδα Αντικατάσταση Sunny Home Manager κεφάλαιο 6.5, σελίδα Αντικατάσταση του SMA Energy Meter ή άλλων μετρητών ενέργειας σε μια εγκατάσταση Sunny Home Manager Στο χρονικό διάστημα, κατά το οποίο δεν είναι συνδεδεμένος κάποιος μετρητής ενέργειας, εμφανίζεται στο Sunny Portal στη σελίδα «Όνομα της εγκατάστασής μου» > Ενεργειακό ισοζύγιο ένα κενό στα διαγράμματα με τα στοιχεία απόδοσης. Διαδικασία: 1. Εάν πρέπει να αντικαταστήσετε ένα SMA Energy Meter και στην εγκατάσταση βρίσκεται παραπάνω από 1 SMA Energy Meter, σημειώστε τον αριθμό σειράς που αναγράφεται στην πινακίδα τύπου του νέου SMA Energy Meter. Έτσι, μπορείτε αργότερα να ταυτοποιήσετε το SMA Energy Meter στο Sunny Portal κατά τη διαμόρφωση. 2. Αφαιρέστε τον μετρητή ενέργειας που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετρητή ενέργειας). 3. Τοποθετήστε τον νέο μετρητή ενέργειας και θέστε τον σε λειτουργία (βλέπε οδηγίες του μετρητή ενέργειας). 4. Στο Sunny Portal διαμορφώστε τον νέο μετρητή ενέργειας: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Επιλέξτε Διαμόρφωση > Επισκόπηση συσκευών. Στη γραμμή του Sunny Home Manager και στη στήλη «Ιδιότητες» επιλέξτε. Επιλέξτε[Επεξεργασία] και στην περιοχή Διαμόρφωση μετρητή, στις αναπτυσσόμενες λίστες, επιλέξτε τον τύπο του νέου μετρητή ενέργειας: Συνδεδεμένος τύπος μετρητή ενέργειας Αναπτυσσόμενη λίστα Μετρητής ενέργειας με διεπαφή D0 Επιλέξτε D0. Μετρητής δύο κατευθύνσεων με διεπαφή D0 Επιλέξτε D0. Ενεργοποιήστε το πεδίο Μετρητής δύο κατευθύνσεων (λήψη και τροφοδοσία). Η περιοχή Είσοδος μετρητή 2 δεν είναι διαθέσιμη. Μετρητής ενέργειας με διεπαφή S0 Επιλέξτε S0. Στο πεδίο Παλμοί S0/ kwh εισάγετε τους παλμούς του μετρητή ενέργειας (βλ. οδηγίες του μετρητή ενέργειας) SMA Energy Meter* Επιλέξτε SMA Energy Meter xxx. Το xxx είναι στη θέση του αριθμού σειράς του SMA Energy Meter. Εάν στην εγκατάσταση βρίσκεται παραπάνω από 1 SMA Energy Meter, ταυτοποιήστε και επιλέξτε το επιθυμητό SMA Energy Meter με βάση τον αριθμό σειράς του. Ενεργοποιήστε το πεδίο επιλογής Μετρητής δύο κατευθύνσεων (λήψη και τροφοδοσία). * Εμφανίζεται μόνο εάν στη Φ/Β εγκατάσταση υπάρχει SMA Energy Meter. Επιλέξτε [Αποθήκευση]. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 9

10 6 Εγκατάσταση Sunny Home Manager SMA Solar Technology AG 6.3 Αντικατάσταση του μετατροπέα στην εγκατάσταση Sunny Home Manager Η επικοινωνία μεταξύ του Sunny Home Manager και ενός μετατροπέα SMA είναι δυνατή είτε μέσω BLUETOOTH είτε μέσω Speedwire. Διαβάστε το αντίστοιχο κεφάλαιο, ανάλογα με τον τύπο επικοινωνίας που χρησιμοποιείται μεταξύ του Sunny Home Manager και του μετατροπέα SMA. Προϋπόθεση: Στο Sunny Home Manager πρέπει το διάστημα προσπέλασης δεδομένων να είναι ρυθμισμένο στην επιλογή αυτόματα (βλέπε οδηγίες χρήσης του Sunny Home Manager). Το διάστημα προσπέλασης δεδομένων είναι ρυθμισμένο από το εργοστάσιο στην επιλογή αυτόματα Αντικατάσταση μετατροπέα με Speedwire 1. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 2. Αν εξοπλίσετε εκ των υστέρων τον νέο μετατροπέα με επικοινωνία Speedwire/Webconnect, ενσωματώστε τη διεπαφή Speedwire/Webconnect στον μετατροπέα και θέστε τη σε λειτουργία (βλέπε οδηγίες της διεπαφής Speedwire/ Webconnect). 3. Εάν στον νέο μετατροπέα είναι ήδη ενσωματωμένη η επικοινωνία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη για το NetID στον μετατροπέα με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στη θέση 0 (βλέπε οδηγίες χρήσης του μετατροπέα). Έτσι, η λειτουργία BLUETOOTH είναι απενεργοποιημένη. 4. Θέστε σε λειτουργία τον νέο μετατροπέα (βλέπε οδηγίες του μετατροπέα). 5. Στο Sunny Portal προσθέστε τον μετατροπέα στην εγκατάσταση Sunny Portal: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Επιλέξτε Διαμόρφωση > Επισκόπηση συσκευών > Επισκόπηση νέων συσκευών Επιλέξτε[Ενημέρωση συσκευών]. Έτσι, γίνεται αναζήτηση νέων συσκευών στην εγκατάστασή σας. Μετά από 1 λεπτό το πολύ εμφανίζεται ο νέος μετατροπέας. Ο νέος μετατροπέας δεν εμφανίζεται; Υπάρχει κάποιο σφάλμα. Αντιμετωπίστε το σφάλμα (βλέπε οδηγίες χρήσης του Sunny Home Manager). 6. Στη γραμμή του νέου μετατροπέα επιλέξτε. Το Sunny Home Manager συνδέεται με τον νέο μετατροπέα. Αυτή η διαδικασία μπορεί να διαρκέσει από 2 έως 8 λεπτά. Ανοίγει η σελίδα 2 του βοηθού διαμόρφωσης. Δεν ανοίγει η σελίδα 2 του βοηθού διαμόρφωσης, αλλά προβάλλεται το μήνυμα σφάλματος Αποτυχημένη προσπάθεια σύνδεσης; Στον νέο μετατροπέα έχει ρυθμιστεί διαφορετικός κωδικός πρόσβασης από τον κωδικό 1111 ή τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης. Προσαρμόστε προσωρινά τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης στον κωδικό πρόσβασης του νέου μετατροπέα (βλ. κεφάλαιο 12.1 «Αλλαγή κωδικού πρόσβασης εγκατάστασης σε μια εγκατάσταση Sunny Home Manager στο Sunny Portal», σελίδα 28). 7. Ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. Ο νέος μετατροπέας εμφανίζεται στη σελίδα Διαμόρφωση > Επισκόπηση συσκευών. 8. Εάν έχετε προηγουμένως προσαρμόσει τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης στον κωδικό πρόσβασης του νέου μετατροπέα, ρυθμίστε ξανά τον παλιό κωδικό πρόσβασης εγκατάστασης (βλ. κεφάλαιο 12.1 «Αλλαγή κωδικού πρόσβασης εγκατάστασης σε μια εγκατάσταση Sunny Home Manager στο Sunny Portal», σελίδα 28). 10 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

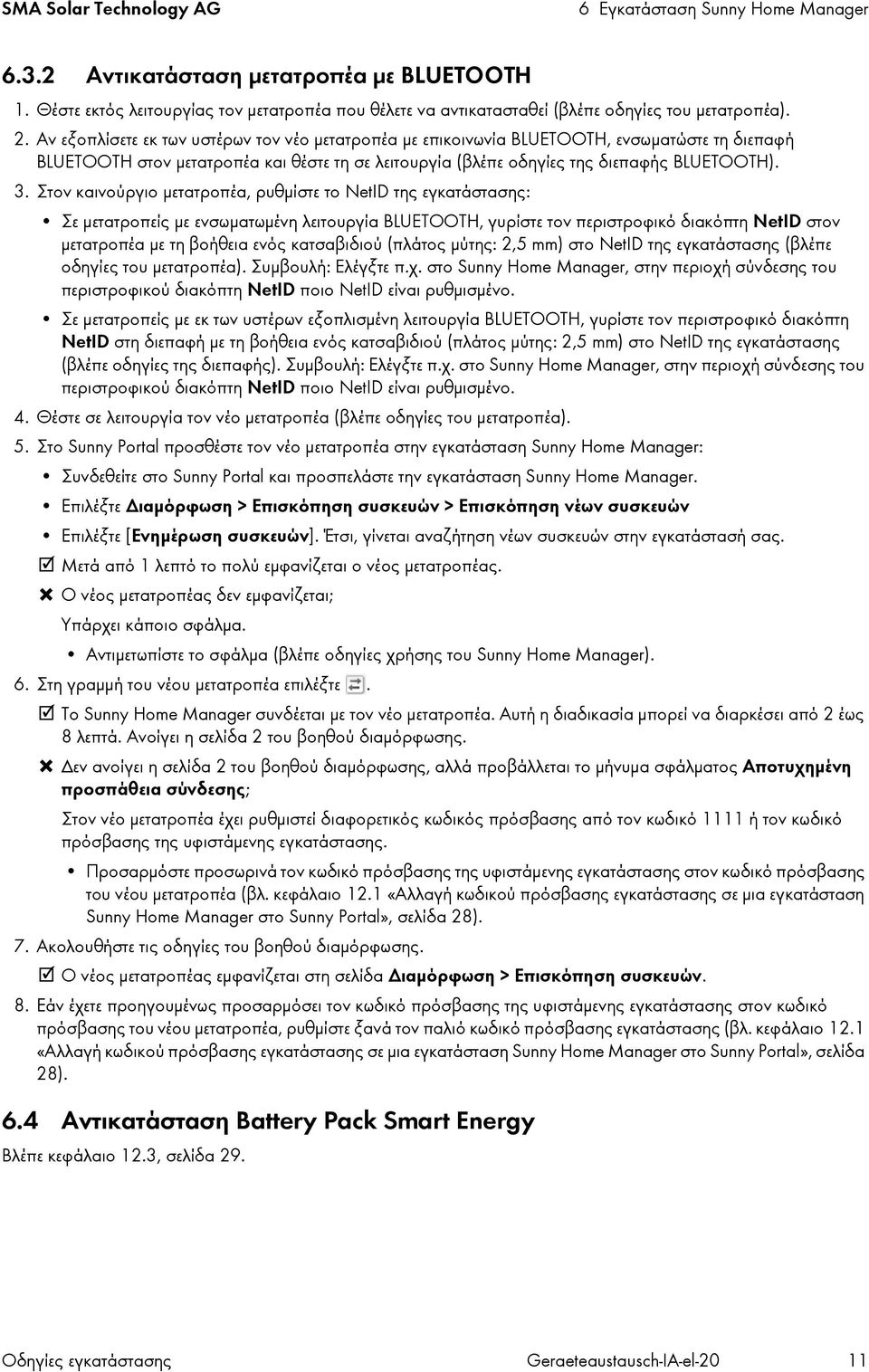

11 SMA Solar Technology AG 6 Εγκατάσταση Sunny Home Manager Αντικατάσταση μετατροπέα με BLUETOOTH 1. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 2. Αν εξοπλίσετε εκ των υστέρων τον νέο μετατροπέα με επικοινωνία BLUETOOTH, ενσωματώστε τη διεπαφή BLUETOOTH στον μετατροπέα και θέστε τη σε λειτουργία (βλέπε οδηγίες της διεπαφής BLUETOOTH). 3. Στον καινούργιο μετατροπέα, ρυθμίστε το NetID της εγκατάστασης: Σε μετατροπείς με ενσωματωμένη λειτουργία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη NetID στον μετατροπέα με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στο NetID της εγκατάστασης (βλέπε οδηγίες του μετατροπέα). Συμβουλή: Ελέγξτε π.χ. στο Sunny Home Manager, στην περιοχή σύνδεσης του περιστροφικού διακόπτη NetID ποιο NetID είναι ρυθμισμένο. Σε μετατροπείς με εκ των υστέρων εξοπλισμένη λειτουργία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη NetID στη διεπαφή με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στο NetID της εγκατάστασης (βλέπε οδηγίες της διεπαφής). Συμβουλή: Ελέγξτε π.χ. στο Sunny Home Manager, στην περιοχή σύνδεσης του περιστροφικού διακόπτη NetID ποιο NetID είναι ρυθμισμένο. 4. Θέστε σε λειτουργία τον νέο μετατροπέα (βλέπε οδηγίες του μετατροπέα). 5. Στο Sunny Portal προσθέστε τον νέο μετατροπέα στην εγκατάσταση Sunny Home Manager: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Home Manager. Επιλέξτε Διαμόρφωση > Επισκόπηση συσκευών > Επισκόπηση νέων συσκευών Επιλέξτε[Ενημέρωση συσκευών]. Έτσι, γίνεται αναζήτηση νέων συσκευών στην εγκατάστασή σας. Μετά από 1 λεπτό το πολύ εμφανίζεται ο νέος μετατροπέας. Ο νέος μετατροπέας δεν εμφανίζεται; Υπάρχει κάποιο σφάλμα. Αντιμετωπίστε το σφάλμα (βλέπε οδηγίες χρήσης του Sunny Home Manager). 6. Στη γραμμή του νέου μετατροπέα επιλέξτε. Το Sunny Home Manager συνδέεται με τον νέο μετατροπέα. Αυτή η διαδικασία μπορεί να διαρκέσει από 2 έως 8 λεπτά. Ανοίγει η σελίδα 2 του βοηθού διαμόρφωσης. Δεν ανοίγει η σελίδα 2 του βοηθού διαμόρφωσης, αλλά προβάλλεται το μήνυμα σφάλματος Αποτυχημένη προσπάθεια σύνδεσης; Στον νέο μετατροπέα έχει ρυθμιστεί διαφορετικός κωδικός πρόσβασης από τον κωδικό 1111 ή τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης. Προσαρμόστε προσωρινά τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης στον κωδικό πρόσβασης του νέου μετατροπέα (βλ. κεφάλαιο 12.1 «Αλλαγή κωδικού πρόσβασης εγκατάστασης σε μια εγκατάσταση Sunny Home Manager στο Sunny Portal», σελίδα 28). 7. Ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. Ο νέος μετατροπέας εμφανίζεται στη σελίδα Διαμόρφωση > Επισκόπηση συσκευών. 8. Εάν έχετε προηγουμένως προσαρμόσει τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης στον κωδικό πρόσβασης του νέου μετατροπέα, ρυθμίστε ξανά τον παλιό κωδικό πρόσβασης εγκατάστασης (βλ. κεφάλαιο 12.1 «Αλλαγή κωδικού πρόσβασης εγκατάστασης σε μια εγκατάσταση Sunny Home Manager στο Sunny Portal», σελίδα 28). 6.4 Αντικατάσταση Battery Pack Smart Energy Βλέπε κεφάλαιο 12.3, σελίδα 29. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 11

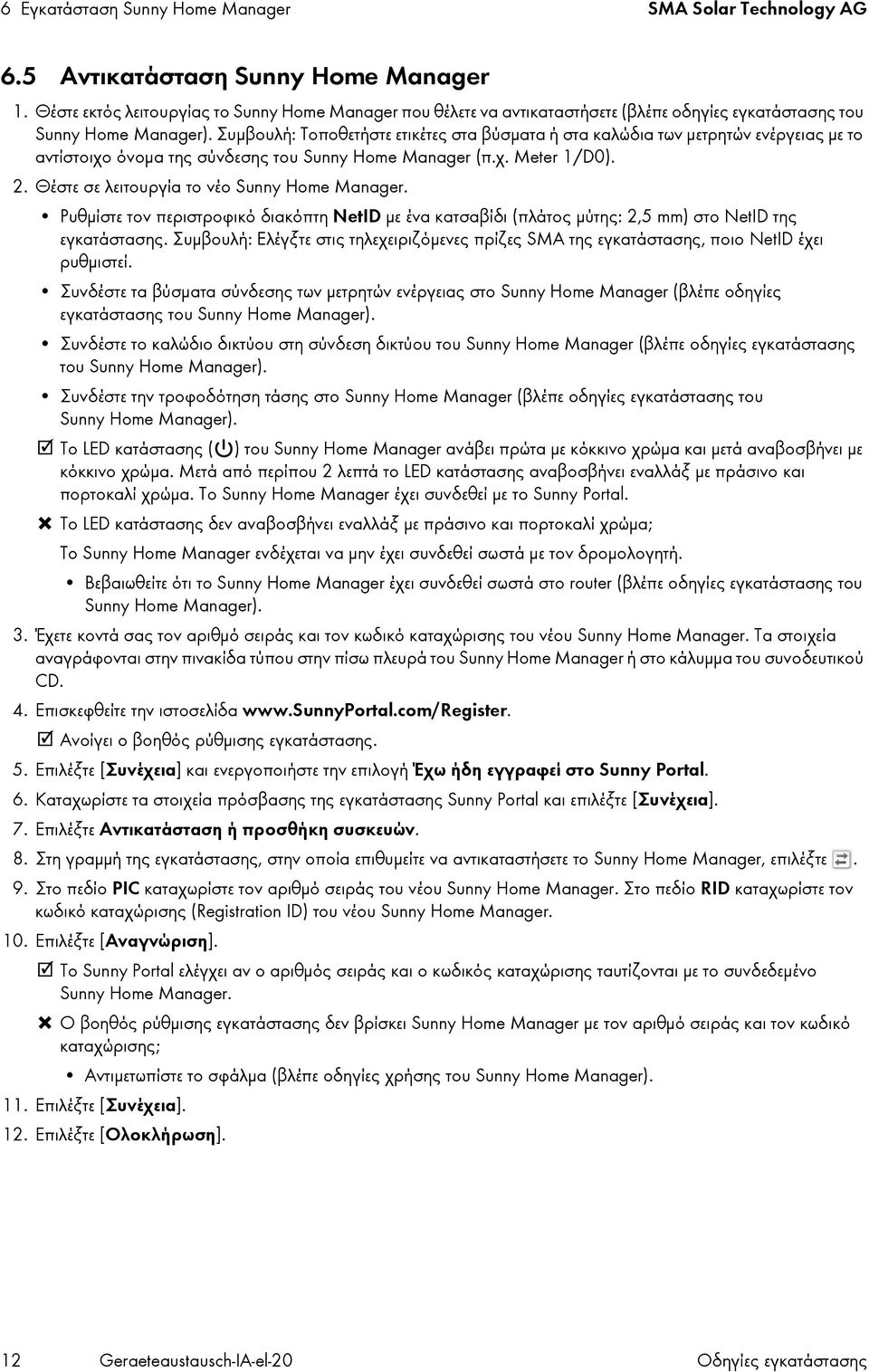

12 6 Εγκατάσταση Sunny Home Manager SMA Solar Technology AG 6.5 Αντικατάσταση Sunny Home Manager 1. Θέστε εκτός λειτουργίας το Sunny Home Manager που θέλετε να αντικαταστήσετε (βλέπε οδηγίες εγκατάστασης του Sunny Home Manager). Συμβουλή: Τοποθετήστε ετικέτες στα βύσματα ή στα καλώδια των μετρητών ενέργειας με το αντίστοιχο όνομα της σύνδεσης του Sunny Home Manager (π.χ. Meter 1/D0). 2. Θέστε σε λειτουργία το νέο Sunny Home Manager. Ρυθμίστε τον περιστροφικό διακόπτη NetID με ένα κατσαβίδι (πλάτος μύτης: 2,5 mm) στο NetID της εγκατάστασης. Συμβουλή: Ελέγξτε στις τηλεχειριζόμενες πρίζες SMA της εγκατάστασης, ποιο NetID έχει ρυθμιστεί. Συνδέστε τα βύσματα σύνδεσης των μετρητών ενέργειας στο Sunny Home Manager (βλέπε οδηγίες εγκατάστασης του Sunny Home Manager). Συνδέστε το καλώδιο δικτύου στη σύνδεση δικτύου του Sunny Home Manager (βλέπε οδηγίες εγκατάστασης του Sunny Home Manager). Συνδέστε την τροφοδότηση τάσης στο Sunny Home Manager (βλέπε οδηγίες εγκατάστασης του Sunny Home Manager). Το LED κατάστασης ( ) του Sunny Home Manager ανάβει πρώτα με κόκκινο χρώμα και μετά αναβοσβήνει με κόκκινο χρώμα. Μετά από περίπου 2 λεπτά το LED κατάστασης αναβοσβήνει εναλλάξ με πράσινο και πορτοκαλί χρώμα. Το Sunny Home Manager έχει συνδεθεί με το Sunny Portal. Το LED κατάστασης δεν αναβοσβήνει εναλλάξ με πράσινο και πορτοκαλί χρώμα; Το Sunny Home Manager ενδέχεται να μην έχει συνδεθεί σωστά με τον δρομολογητή. Βεβαιωθείτε ότι το Sunny Home Manager έχει συνδεθεί σωστά στο router (βλέπε οδηγίες εγκατάστασης του Sunny Home Manager). 3. Έχετε κοντά σας τον αριθμό σειράς και τον κωδικό καταχώρισης του νέου Sunny Home Manager. Τα στοιχεία αναγράφονται στην πινακίδα τύπου στην πίσω πλευρά του Sunny Home Manager ή στο κάλυμμα του συνοδευτικού CD. 4. Επισκεφθείτε την ιστοσελίδα Ανοίγει ο βοηθός ρύθμισης εγκατάστασης. 5. Επιλέξτε [Συνέχεια] και ενεργοποιήστε την επιλογή Έχω ήδη εγγραφεί στο Sunny Portal. 6. Καταχωρίστε τα στοιχεία πρόσβασης της εγκατάστασης Sunny Portal και επιλέξτε [Συνέχεια]. 7. Επιλέξτε Αντικατάσταση ή προσθήκη συσκευών. 8. Στη γραμμή της εγκατάστασης, στην οποία επιθυμείτε να αντικαταστήσετε το Sunny Home Manager, επιλέξτε. 9. Στο πεδίο PIC καταχωρίστε τον αριθμό σειράς του νέου Sunny Home Manager. Στο πεδίο RID καταχωρίστε τον κωδικό καταχώρισης (Registration ID) του νέου Sunny Home Manager. 10. Επιλέξτε [Αναγνώριση]. Το Sunny Portal ελέγχει αν ο αριθμός σειράς και ο κωδικός καταχώρισης ταυτίζονται με το συνδεδεμένο Sunny Home Manager. Ο βοηθός ρύθμισης εγκατάστασης δεν βρίσκει Sunny Home Manager με τον αριθμό σειράς και τον κωδικό καταχώρισης; Αντιμετωπίστε το σφάλμα (βλέπε οδηγίες χρήσης του Sunny Home Manager). 11. Επιλέξτε [Συνέχεια]. 12. Επιλέξτε [Ολοκλήρωση]. 12 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

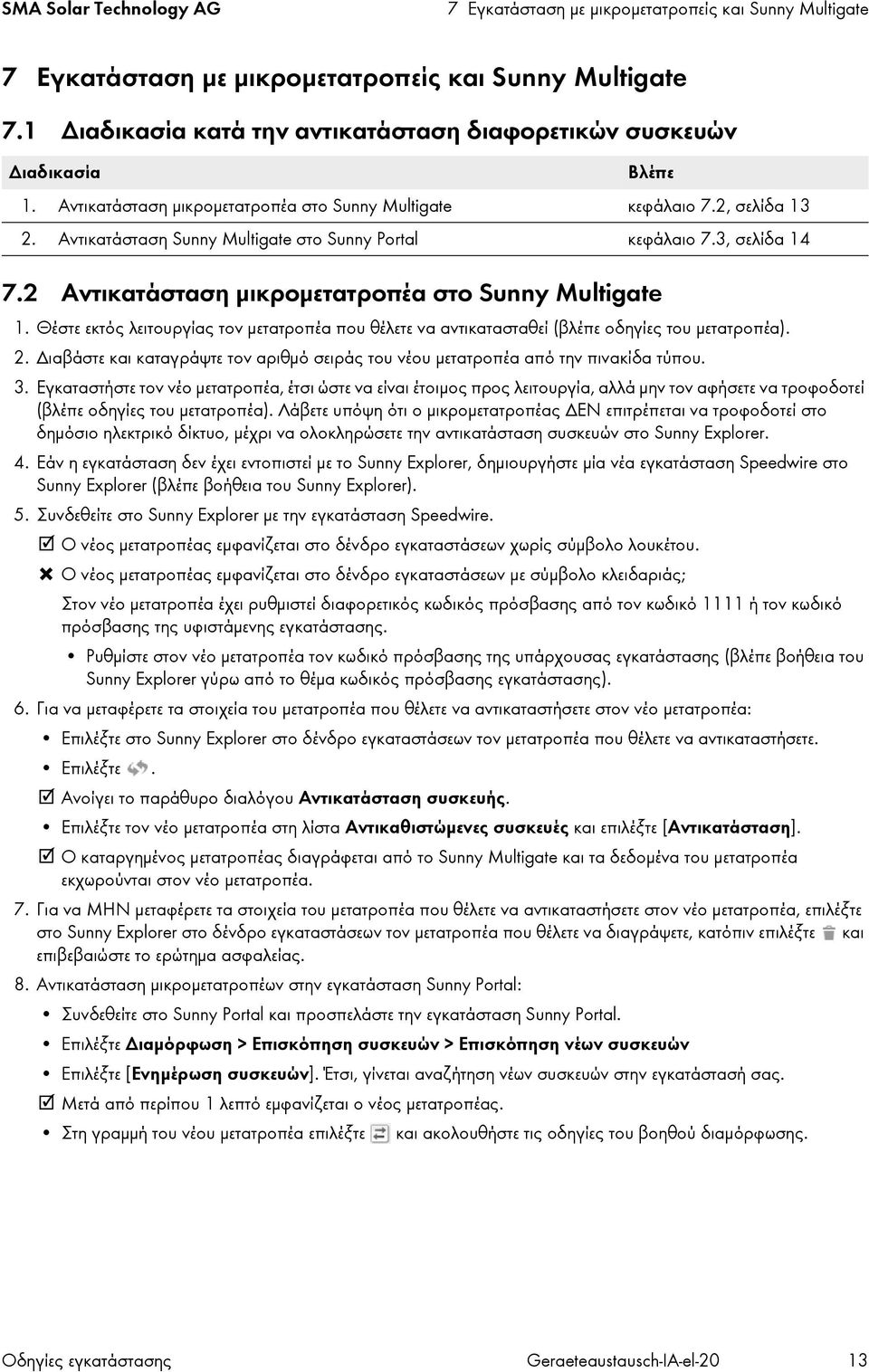

13 SMA Solar Technology AG 7 Εγκατάσταση με μικρομετατροπείς και Sunny Multigate 7 Εγκατάσταση με μικρομετατροπείς και Sunny Multigate 7.1 Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Διαδικασία Βλέπε 1. Αντικατάσταση μικρομετατροπέα στο Sunny Multigate κεφάλαιο 7.2, σελίδα Αντικατάσταση Sunny Multigate στο Sunny Portal κεφάλαιο 7.3, σελίδα Αντικατάσταση μικρομετατροπέα στο Sunny Multigate 1. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 2. Διαβάστε και καταγράψτε τον αριθμό σειράς του νέου μετατροπέα από την πινακίδα τύπου. 3. Εγκαταστήστε τον νέο μετατροπέα, έτσι ώστε να είναι έτοιμος προς λειτουργία, αλλά μην τον αφήσετε να τροφοδοτεί (βλέπε οδηγίες του μετατροπέα). Λάβετε υπόψη ότι ο μικρομετατροπέας ΔΕΝ επιτρέπεται να τροφοδοτεί στο δημόσιο ηλεκτρικό δίκτυο, μέχρι να ολοκληρώσετε την αντικατάσταση συσκευών στο Sunny Explorer. 4. Εάν η εγκατάσταση δεν έχει εντοπιστεί με το Sunny Explorer, δημιουργήστε μία νέα εγκατάσταση Speedwire στο Sunny Explorer (βλέπε βοήθεια του Sunny Explorer). 5. Συνδεθείτε στο Sunny Explorer με την εγκατάσταση Speedwire. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων χωρίς σύμβολο λουκέτου. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων με σύμβολο κλειδαριάς; Στον νέο μετατροπέα έχει ρυθμιστεί διαφορετικός κωδικός πρόσβασης από τον κωδικό 1111 ή τον κωδικό πρόσβασης της υφιστάμενης εγκατάστασης. Ρυθμίστε στον νέο μετατροπέα τον κωδικό πρόσβασης της υπάρχουσας εγκατάστασης (βλέπε βοήθεια του Sunny Explorer γύρω από το θέμα κωδικός πρόσβασης εγκατάστασης). 6. Για να μεταφέρετε τα στοιχεία του μετατροπέα που θέλετε να αντικαταστήσετε στον νέο μετατροπέα: Επιλέξτε στο Sunny Explorer στο δένδρο εγκαταστάσεων τον μετατροπέα που θέλετε να αντικαταστήσετε. Επιλέξτε. Ανοίγει το παράθυρο διαλόγου Αντικατάσταση συσκευής. Επιλέξτε τον νέο μετατροπέα στη λίστα Αντικαθιστώμενες συσκευές και επιλέξτε [Αντικατάσταση]. Ο καταργημένος μετατροπέας διαγράφεται από το Sunny Multigate και τα δεδομένα του μετατροπέα εκχωρούνται στον νέο μετατροπέα. 7. Για να ΜΗΝ μεταφέρετε τα στοιχεία του μετατροπέα που θέλετε να αντικαταστήσετε στον νέο μετατροπέα, επιλέξτε στο Sunny Explorer στο δένδρο εγκαταστάσεων τον μετατροπέα που θέλετε να διαγράψετε, κατόπιν επιλέξτε και επιβεβαιώστε το ερώτημα ασφαλείας. 8. Αντικατάσταση μικρομετατροπέων στην εγκατάσταση Sunny Portal: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Επιλέξτε Διαμόρφωση > Επισκόπηση συσκευών > Επισκόπηση νέων συσκευών Επιλέξτε[Ενημέρωση συσκευών]. Έτσι, γίνεται αναζήτηση νέων συσκευών στην εγκατάστασή σας. Μετά από περίπου 1 λεπτό εμφανίζεται ο νέος μετατροπέας. Στη γραμμή του νέου μετατροπέα επιλέξτε και ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 13

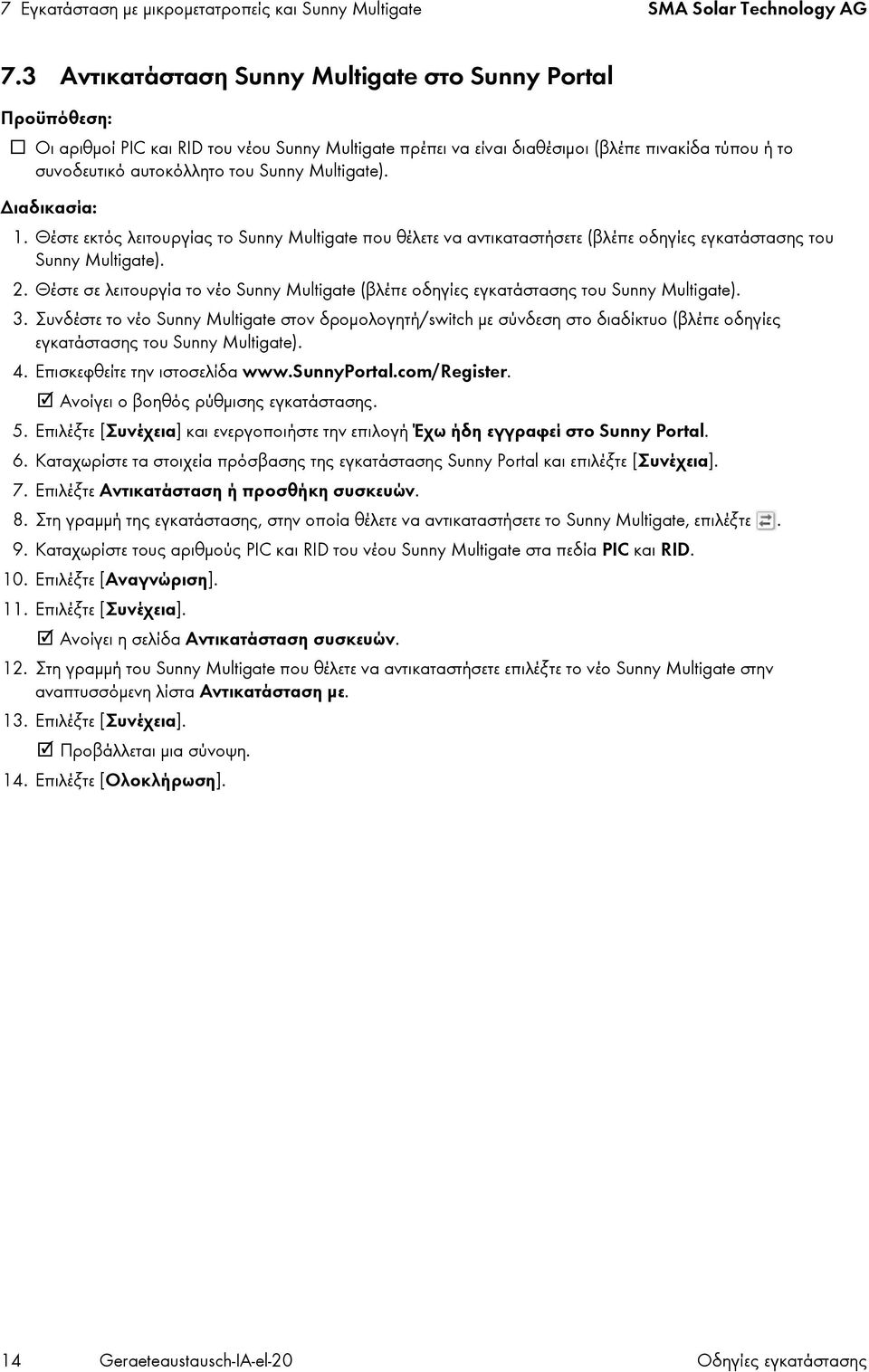

14 7 Εγκατάσταση με μικρομετατροπείς και Sunny Multigate SMA Solar Technology AG 7.3 Αντικατάσταση Sunny Multigate στο Sunny Portal Προϋπόθεση: Οι αριθμοί PIC και RID του νέου Sunny Multigate πρέπει να είναι διαθέσιμοι (βλέπε πινακίδα τύπου ή το συνοδευτικό αυτοκόλλητο του Sunny Multigate). Διαδικασία: 1. Θέστε εκτός λειτουργίας το Sunny Multigate που θέλετε να αντικαταστήσετε (βλέπε οδηγίες εγκατάστασης του Sunny Multigate). 2. Θέστε σε λειτουργία το νέο Sunny Multigate (βλέπε οδηγίες εγκατάστασης του Sunny Multigate). 3. Συνδέστε το νέο Sunny Multigate στον δρομολογητή/switch με σύνδεση στο διαδίκτυο (βλέπε οδηγίες εγκατάστασης του Sunny Multigate). 4. Επισκεφθείτε την ιστοσελίδα Ανοίγει ο βοηθός ρύθμισης εγκατάστασης. 5. Επιλέξτε [Συνέχεια] και ενεργοποιήστε την επιλογή Έχω ήδη εγγραφεί στο Sunny Portal. 6. Καταχωρίστε τα στοιχεία πρόσβασης της εγκατάστασης Sunny Portal και επιλέξτε [Συνέχεια]. 7. Επιλέξτε Αντικατάσταση ή προσθήκη συσκευών. 8. Στη γραμμή της εγκατάστασης, στην οποία θέλετε να αντικαταστήσετε το Sunny Multigate, επιλέξτε. 9. Καταχωρίστε τους αριθμούς PIC και RID του νέου Sunny Multigate στα πεδία PIC και RID. 10. Επιλέξτε [Αναγνώριση]. 11. Επιλέξτε [Συνέχεια]. Ανοίγει η σελίδα Αντικατάσταση συσκευών. 12. Στη γραμμή του Sunny Multigate που θέλετε να αντικαταστήσετε επιλέξτε το νέο Sunny Multigate στην αναπτυσσόμενη λίστα Αντικατάσταση με. 13. Επιλέξτε [Συνέχεια]. Προβάλλεται μια σύνοψη. 14. Επιλέξτε [Ολοκλήρωση]. 14 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

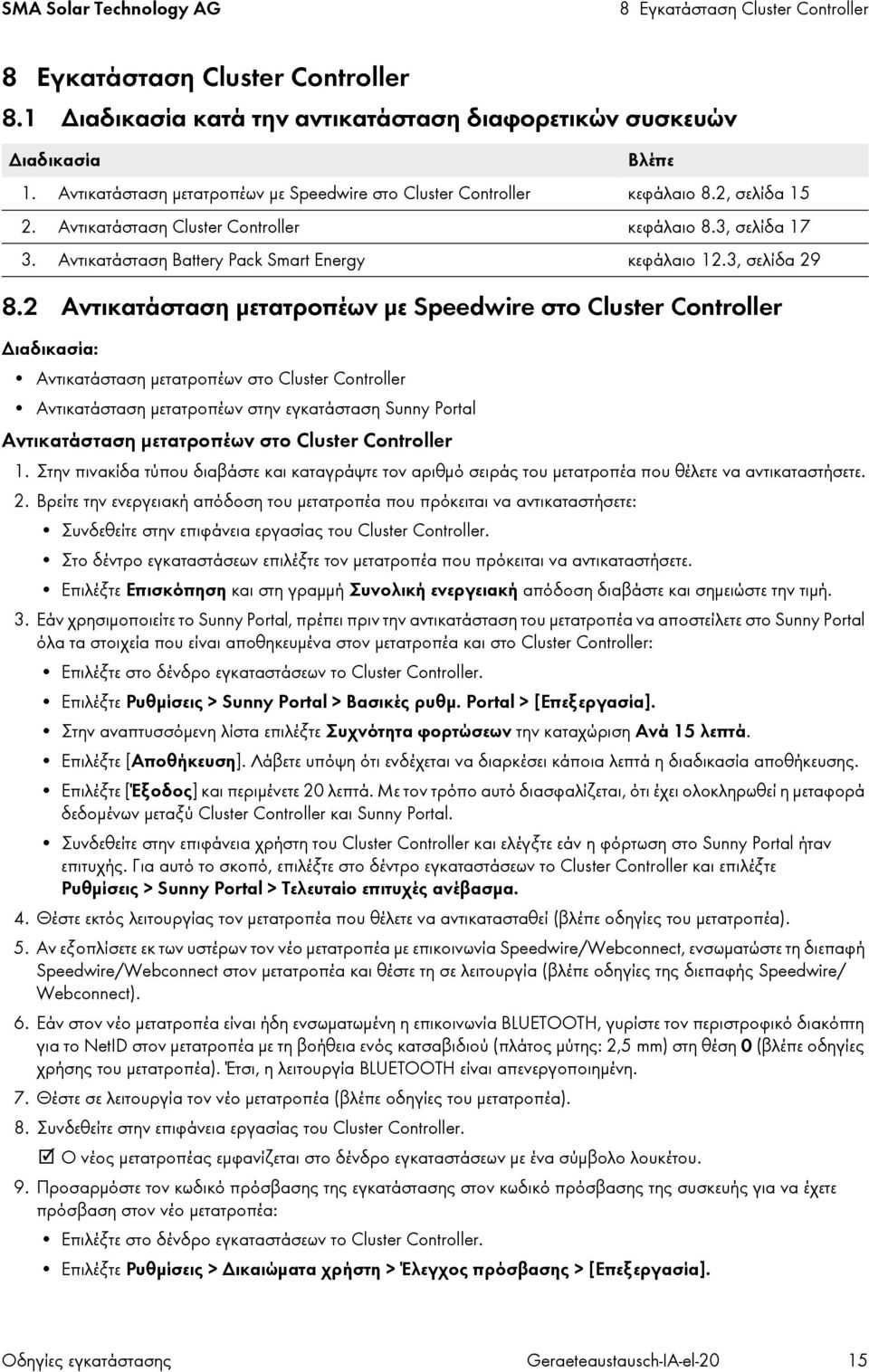

15 SMA Solar Technology AG 8 Εγκατάσταση Cluster Controller 8 Εγκατάσταση Cluster Controller 8.1 Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Διαδικασία Βλέπε 1. Αντικατάσταση μετατροπέων με Speedwire στο Cluster Controller κεφάλαιο 8.2, σελίδα Αντικατάσταση Cluster Controller κεφάλαιο 8.3, σελίδα Αντικατάσταση Battery Pack Smart Energy κεφάλαιο 12.3, σελίδα Αντικατάσταση μετατροπέων με Speedwire στο Cluster Controller Διαδικασία: Αντικατάσταση μετατροπέων στο Cluster Controller Αντικατάσταση μετατροπέων στην εγκατάσταση Sunny Portal Αντικατάσταση μετατροπέων στο Cluster Controller 1. Στην πινακίδα τύπου διαβάστε και καταγράψτε τον αριθμό σειράς του μετατροπέα που θέλετε να αντικαταστήσετε. 2. Βρείτε την ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικαταστήσετε: Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Στο δέντρο εγκαταστάσεων επιλέξτε τον μετατροπέα που πρόκειται να αντικαταστήσετε. Επιλέξτε Επισκόπηση και στη γραμμή Συνολική ενεργειακή απόδοση διαβάστε και σημειώστε την τιμή. 3. Εάν χρησιμοποιείτε το Sunny Portal, πρέπει πριν την αντικατάσταση του μετατροπέα να αποστείλετε στο Sunny Portal όλα τα στοιχεία που είναι αποθηκευμένα στον μετατροπέα και στο Cluster Controller: Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ρυθμίσεις > Sunny Portal > Βασικές ρυθμ. Portal > [Επεξεργασία]. Στην αναπτυσσόμενη λίστα επιλέξτε Συχνότητα φορτώσεων την καταχώριση Ανά 15 λεπτά. Επιλέξτε[Αποθήκευση]. Λάβετε υπόψη ότι ενδέχεται να διαρκέσει κάποια λεπτά η διαδικασία αποθήκευσης. Επιλέξτε[Έξοδος] και περιμένετε 20 λεπτά. Με τον τρόπο αυτό διασφαλίζεται, ότι έχει ολοκληρωθεί η μεταφορά δεδομένων μεταξύ Cluster Controller και Sunny Portal. Συνδεθείτε στην επιφάνεια χρήστη του Cluster Controller και ελέγξτε εάν η φόρτωση στο Sunny Portal ήταν επιτυχής. Για αυτό το σκοπό, επιλέξτε στο δέντρο εγκαταστάσεων το Cluster Controller και επιλέξτε Ρυθμίσεις > Sunny Portal > Τελευταίο επιτυχές ανέβασμα. 4. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 5. Αν εξοπλίσετε εκ των υστέρων τον νέο μετατροπέα με επικοινωνία Speedwire/Webconnect, ενσωματώστε τη διεπαφή Speedwire/Webconnect στον μετατροπέα και θέστε τη σε λειτουργία (βλέπε οδηγίες της διεπαφής Speedwire/ Webconnect). 6. Εάν στον νέο μετατροπέα είναι ήδη ενσωματωμένη η επικοινωνία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη για το NetID στον μετατροπέα με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στη θέση 0 (βλέπε οδηγίες χρήσης του μετατροπέα). Έτσι, η λειτουργία BLUETOOTH είναι απενεργοποιημένη. 7. Θέστε σε λειτουργία τον νέο μετατροπέα (βλέπε οδηγίες του μετατροπέα). 8. Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων με ένα σύμβολο λουκέτου. 9. Προσαρμόστε τον κωδικό πρόσβασης της εγκατάστασης στον κωδικό πρόσβασης της συσκευής για να έχετε πρόσβαση στον νέο μετατροπέα: Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ρυθμίσεις > Δικαιώματα χρήστη > Έλεγχος πρόσβασης > [Επεξεργασία]. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 15

16 8 Εγκατάσταση Cluster Controller SMA Solar Technology AG Στα πεδία Ρύθμιση κωδικού εγκαταστάτη και Επιβεβαίωση κωδικού πρόσβασης καταχωρίστε τον κωδικό πρόσβασης της ομάδας χρηστών Εγκαταστάτης, που έχετε ρυθμίσει στον νέο μετατροπέα (βασικός κωδικός: 1111). Στα πεδία Ρύθμ. κωδ. χρήστη και Επιβεβαίωση κωδικού πρόσβασης καταχωρίστε τον κωδικό πρόσβασης της ομάδας χρηστών Χρήστης, που έχετε ρυθμίσει στον νέο μετατροπέα (βασικός κωδικός: 0000). Επιλέξτε[Αποθήκευση]. Το Cluster Controller αλλάζει τους κωδικούς πρόσβασης εγκατάστασης σε όλες τις αποδεσμευμένες συσκευές της εγκατάστασης. 10. Επανεκκινήστε το Cluster Controller από την επιφάνεια εργασίας: Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ρυθμίσεις > Συσκευή > Σύστημα. Στο πεδίο Επανεκκίνηση συσκευής επιλέξτε [Εκτέλεση]. Το Cluster Controller επανεκκινείται. Η διαδικασία έναρξης μπορεί να διαρκέσει έως 2 λεπτά. 11. Ελέγξτε αν ο νέος μετατροπέας εμφανίζεται χωρίς σύμβολο κλειδαριάς στο Cluster Controller: Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων χωρίς σύμβολο λουκέτου. 12. Ρυθμίστε σε όλες τι συσκευές τον υπάρχοντα κωδικό πρόσβασης της εγκατάστασης: Στην επιφάνεια εργασίας του Cluster Controller, στο δένδρο εγκαταστάσεων, επιλέξτε το Cluster Controller. Επιλέξτε Ρυθμίσεις > Δικαιώματα χρήστη > Έλεγχος πρόσβασης > [Επεξεργασία]. Στα πεδία Ρύθμ. κωδ. χρήστη και Επιβεβαίωση κωδικού καταχωρίστε τον υπάρχοντα κωδικό πρόσβασης της ομάδας χρηστών Χρήστης. Στα πεδία Ρύθμιση κωδικού εγκαταστάτη και Επιβεβαίωση κωδικού καταχωρίστε τον υπάρχοντα κωδικό πρόσβασης της ομάδας χρηστών Εγκαταστάτης. Επιλέξτε[Αποθήκευση]. Το Cluster Controller αλλάζει τους κωδικούς πρόσβασης εγκατάστασης σε όλες τις αποδεσμευμένες συσκευές της εγκατάστασης. 13. Ρυθμίστε στον νέο μετατροπέα τη σημειωμένη ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικατασταθεί: Στην επιφάνεια εργασίας του Cluster Controller, στο δένδρο εγκαταστάσεων, επιλέξτε τον νέο μετατροπέα. Επιλέξτε Ρυθμίσεις > Πλευρά AC > [Επεξεργασία]. Στο πεδίο Ρύθμ. συνολ. απόδοσης καταχωρίστε τη σημειωμένη ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικαταστήσετε και επιλέξτε [Αποθήκευση]. Λάβετε υπόψη ότι ενδέχεται να διαρκέσει κάποια λεπτά η διαδικασία αποθήκευσης. Αντικατάσταση μετατροπέων στην εγκατάσταση Sunny Portal Μόνο εάν χρησιμοποιείτε το Sunny Portal, πρέπει να εκτελέσετε τα παρακάτω βήματα. Διαδικασία: 1. Διαβάστε και καταγράψτε τον αριθμό σειράς του νέου μετατροπέα από την πινακίδα τύπου. Με τον τρόπο αυτό μπορείτε να αναγνωρίσετε τον μετατροπέα στο Sunny Portal για την αντικατάσταση. 2. Αποστείλετε στο Sunny Portal τα στοιχεία του νέου μετατροπέα που βρίσκονται στη μνήμη του Cluster Controller: Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ρυθμίσεις > Sunny Portal > Βασικές ρυθμ. Portal > [Επεξεργασία]. Στην αναπτυσσόμενη λίστα επιλέξτε Συχνότητα φορτώσεων την καταχώριση Ανά 15 λεπτά. Επιλέξτε [Αποθήκευση]. Επιλέξτε [Έξοδος] και περιμένετε 20 λεπτά. Με τον τρόπο αυτό διασφαλίζεται, ότι έχει ολοκληρωθεί η μεταφορά δεδομένων μεταξύ Cluster Controller και Sunny Portal. 16 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

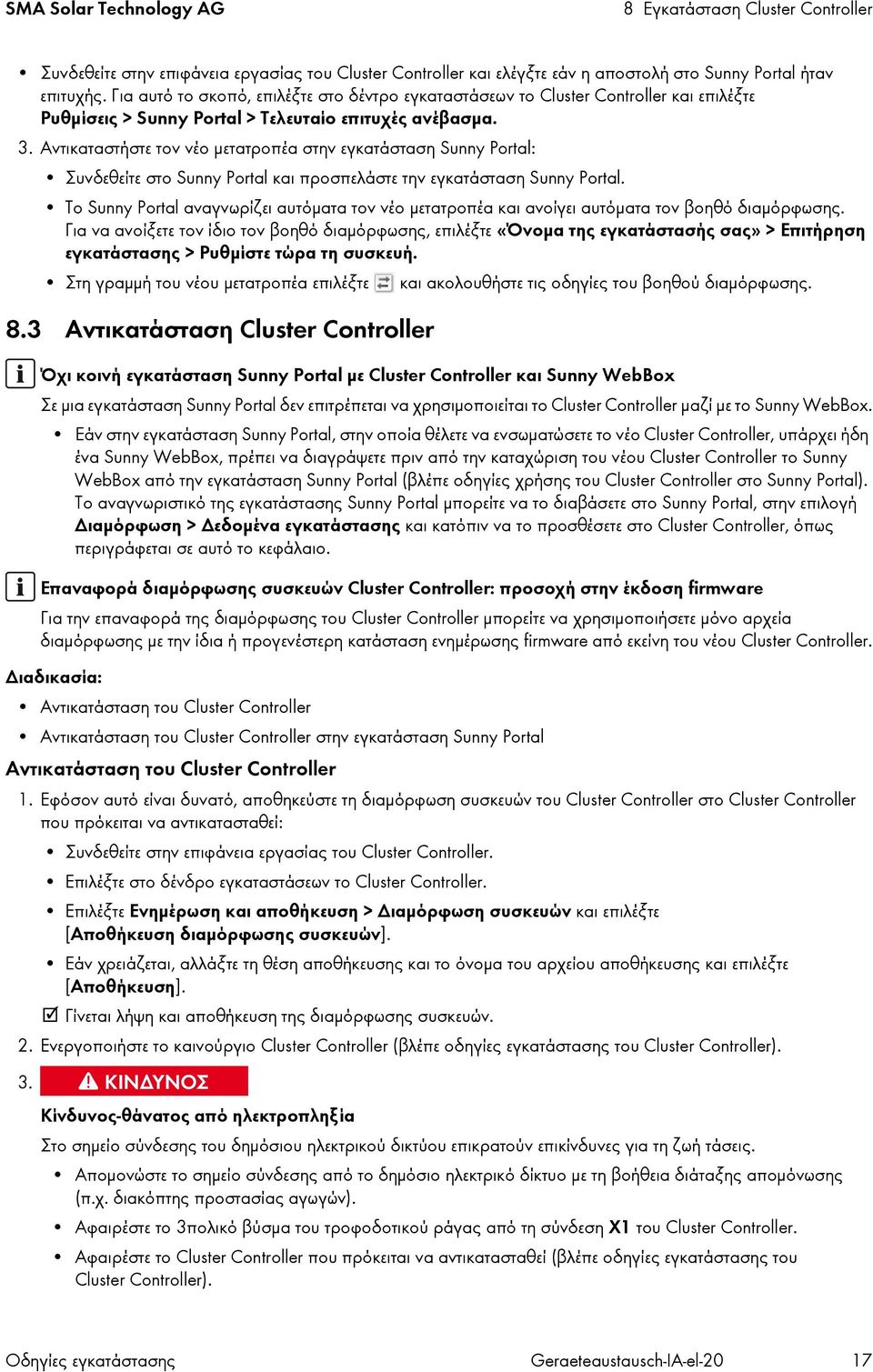

17 SMA Solar Technology AG 8 Εγκατάσταση Cluster Controller Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller και ελέγξτε εάν η αποστολή στο Sunny Portal ήταν επιτυχής. Για αυτό το σκοπό, επιλέξτε στο δέντρο εγκαταστάσεων το Cluster Controller και επιλέξτε Ρυθμίσεις > Sunny Portal > Τελευταίο επιτυχές ανέβασμα. 3. Αντικαταστήστε τον νέο μετατροπέα στην εγκατάσταση Sunny Portal: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Το Sunny Portal αναγνωρίζει αυτόματα τον νέο μετατροπέα και ανοίγει αυτόματα τον βοηθό διαμόρφωσης. Για να ανοίξετε τον ίδιο τον βοηθό διαμόρφωσης, επιλέξτε «Όνομα της εγκατάστασής σας» > Επιτήρηση εγκατάστασης > Ρυθμίστε τώρα τη συσκευή. Στη γραμμή του νέου μετατροπέα επιλέξτε και ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. 8.3 Αντικατάσταση Cluster Controller Όχι κοινή εγκατάσταση Sunny Portal με Cluster Controller και Sunny WebBox Σε μια εγκατάσταση Sunny Portal δεν επιτρέπεται να χρησιμοποιείται το Cluster Controller μαζί με το Sunny WebBox. Εάν στην εγκατάσταση Sunny Portal, στην οποία θέλετε να ενσωματώσετε το νέο Cluster Controller, υπάρχει ήδη ένα Sunny WebBox, πρέπει να διαγράψετε πριν από την καταχώριση του νέου Cluster Controller το Sunny WebBox από την εγκατάσταση Sunny Portal (βλέπε οδηγίες χρήσης του Cluster Controller στο Sunny Portal). Το αναγνωριστικό της εγκατάστασης Sunny Portal μπορείτε να το διαβάσετε στο Sunny Portal, στην επιλογή Διαμόρφωση > Δεδομένα εγκατάστασης και κατόπιν να το προσθέσετε στο Cluster Controller, όπως περιγράφεται σε αυτό το κεφάλαιο. Επαναφορά διαμόρφωσης συσκευών Cluster Controller: προσοχή στην έκδοση firmware Για την επαναφορά της διαμόρφωσης του Cluster Controller μπορείτε να χρησιμοποιήσετε μόνο αρχεία διαμόρφωσης με την ίδια ή προγενέστερη κατάσταση ενημέρωσης firmware από εκείνη του νέου Cluster Controller. Διαδικασία: Αντικατάσταση του Cluster Controller Αντικατάσταση του Cluster Controller στην εγκατάσταση Sunny Portal Αντικατάσταση του Cluster Controller 1. Εφόσον αυτό είναι δυνατό, αποθηκεύστε τη διαμόρφωση συσκευών του Cluster Controller στο Cluster Controller που πρόκειται να αντικατασταθεί: Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ενημέρωση και αποθήκευση > Διαμόρφωση συσκευών και επιλέξτε [Αποθήκευση διαμόρφωσης συσκευών]. Εάν χρειάζεται, αλλάξτε τη θέση αποθήκευσης και το όνομα του αρχείου αποθήκευσης και επιλέξτε [Αποθήκευση]. Γίνεται λήψη και αποθήκευση της διαμόρφωσης συσκευών. 2. Ενεργοποιήστε το καινούργιο Cluster Controller (βλέπε οδηγίες εγκατάστασης του Cluster Controller). 3. Κίνδυνος-θάνατος από ηλεκτροπληξία Στο σημείο σύνδεσης του δημόσιου ηλεκτρικού δικτύου επικρατούν επικίνδυνες για τη ζωή τάσεις. Απομονώστε το σημείο σύνδεσης από το δημόσιο ηλεκτρικό δίκτυο με τη βοήθεια διάταξης απομόνωσης (π.χ. διακόπτης προστασίας αγωγών). Αφαιρέστε το 3πολικό βύσμα του τροφοδοτικού ράγας από τη σύνδεση X1 του Cluster Controller. Αφαιρέστε το Cluster Controller που πρόκειται να αντικατασταθεί (βλέπε οδηγίες εγκατάστασης του Cluster Controller). Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 17

18 8 Εγκατάσταση Cluster Controller SMA Solar Technology AG 4. Εφόσον έχετε αποθηκεύσει τη διαμόρφωση συσκευών του Cluster Controller που πρόκειται να αντικατασταθεί, μεταφέρετε τη διαμόρφωση συσκευών στο νέο Cluster Controller. Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ενημέρωση και αποθήκευση > Διαμόρφωση συσκευών και στο πεδίο Επαναφορά διαμόρφωσης συσκευών (*.bak) επιλέξτε το κουμπί [Αναζήτηση...]. Ανοίγει το παράθυρο επιλογής αρχείων. Επιλέξτε το επιθυμητό αρχείο διαμόρφωσης και [Άνοιγμα]. Το όνομα του επιλεγμένου αρχείου διαμόρφωσης προβάλλεται στο πεδίο Επαναφορά διαμόρφωσης συσκευών (*.bak). Επιλέξτε[Εκτέλεση]. Το αρχείο διαμόρφωσης αποστέλλεται και γίνεται επαναφορά της διαμόρφωση συσκευών. Γίνεται επανεκκίνηση του Cluster Controller. Αντικατάσταση του Cluster Controller στην εγκατάσταση Sunny Portal Μόνο εάν χρησιμοποιείτε το Sunny Portal, πρέπει να εκτελέσετε τα παρακάτω βήματα. Διαδικασία: 1. Προσδιορίστε το αναγνωριστικό της υπάρχουσας εγκατάστασης Sunny Portal του Cluster Controller: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Επιλέξτε Διαμόρφωση > Ιδιότητες εγκατάστασης. Αντιγράψτε το αναγνωριστικό εγκατάστασης από το πεδίο Χαρακτηριστικό εγκατάστασης στο πρόχειρο. 2. Στο νέο Cluster Controller διεξάγετε τις ρυθμίσεις Sunny Portal: Συνδεθείτε στην επιφάνεια εργασίας του Cluster Controller. Επιλέξτε στο δένδρο εγκαταστάσεων το Cluster Controller. Επιλέξτε Ρυθμίσεις > Sunny Portal. Επιλέξτε[Επεξεργασία]. Στην περιοχή Ρυθμίσεις χρήστη Portal επικολλήστε το αναγνωριστικό εγκατάστασης από το πρόχειρο στο πεδίο Αναγνωριστικό εγκατάστασης. Στην περιοχή Ρυθμίσεις χρήστη Portal, στο πεδίο καταχωρίστε το , με το οποίο είναι καταχωρημένη η υπάρχουσα εγκατάσταση Sunny Portal στο Sunny Portal. Στην περιοχή Ρυθμίσεις χρήστη Portal, στο πεδίο Ονομασία εγκατάστασης καταχωρίστε την ονομασία της υπάρχουσας εγκατάστασης Sunny Portal. Στην περιοχή Βασικές ρυθμίσεις, στην αναπτυσσόμενη λίστα Χρήση Sunny Portal, επιλέξτε την καταχώριση Ναι. Επιλέξτε[Αποθήκευση]. 3. Καταχώριση του νέου Cluster Controller στο Sunny Portal: Στην περιοχή Κατάστ. και λειτουρ., στο πεδίο Εκτέλεση καταχώρισης επιλέξτε το κουμπί [Εκτέλεση λειτουργίας]. Το Cluster Controller συγχρονίζει την ώρα της εγκατάστασης με το Sunny Portal και εκτελεί την καταχώριση. Στο πεδίο Αποτέλεσμα της τελευταίας καταχώρισης προβάλλεται η ένδειξη OK και το Sunny Portal αποστέλλει τα στοιχεία πρόσβασης στο καταχωρημένο . Η καταχώριση απέτυχε; Αντιμετωπίστε το σφάλμα (βλέπε οδηγίες χρήσης του Cluster Controller). 4. Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. 18 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

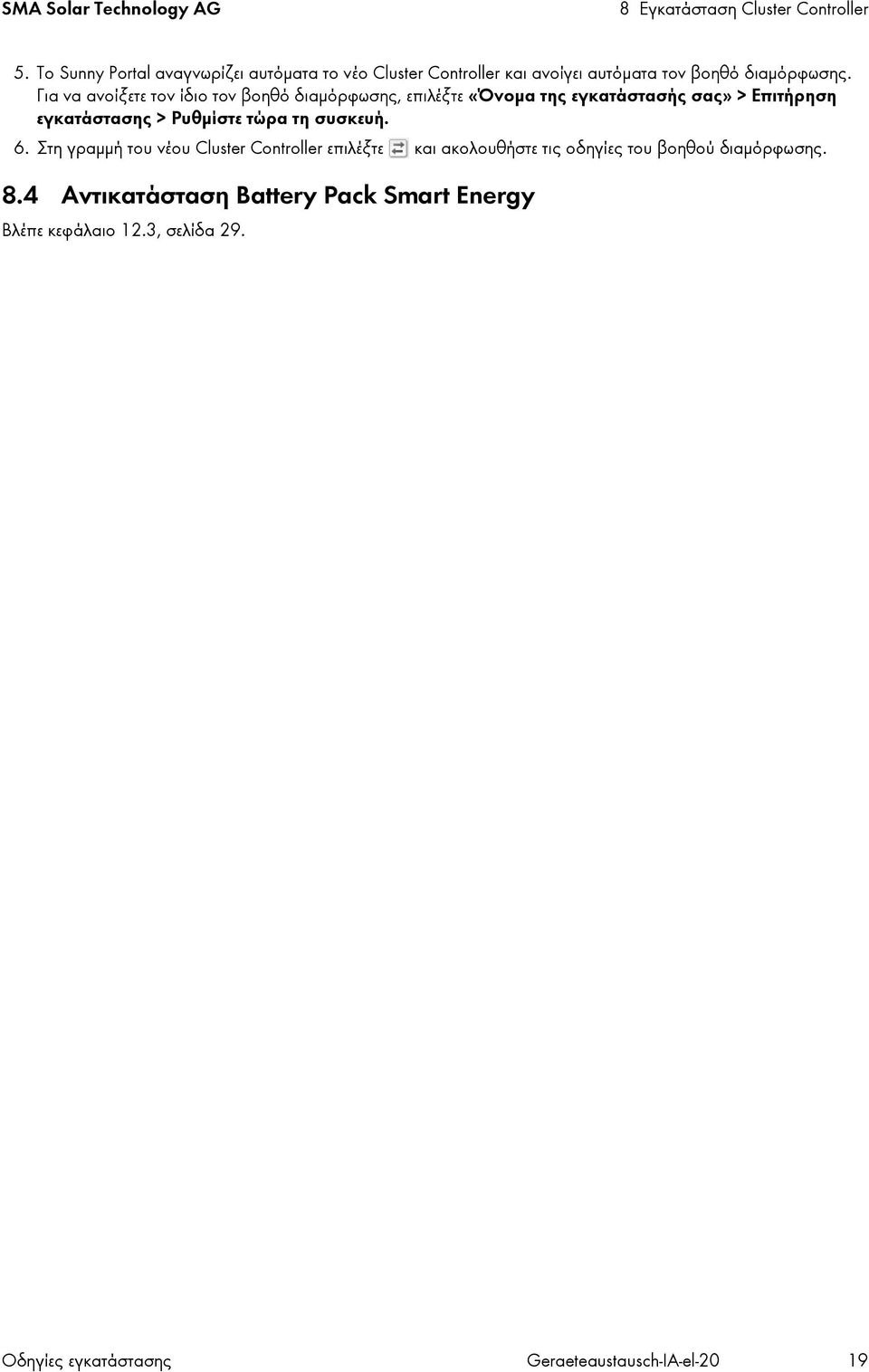

19 SMA Solar Technology AG 8 Εγκατάσταση Cluster Controller 5. Το Sunny Portal αναγνωρίζει αυτόματα το νέο Cluster Controller και ανοίγει αυτόματα τον βοηθό διαμόρφωσης. Για να ανοίξετε τον ίδιο τον βοηθό διαμόρφωσης, επιλέξτε «Όνομα της εγκατάστασής σας» > Επιτήρηση εγκατάστασης > Ρυθμίστε τώρα τη συσκευή. 6. Στη γραμμή του νέου Cluster Controller επιλέξτε και ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. 8.4 Αντικατάσταση Battery Pack Smart Energy Βλέπε κεφάλαιο 12.3, σελίδα 29. Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 19

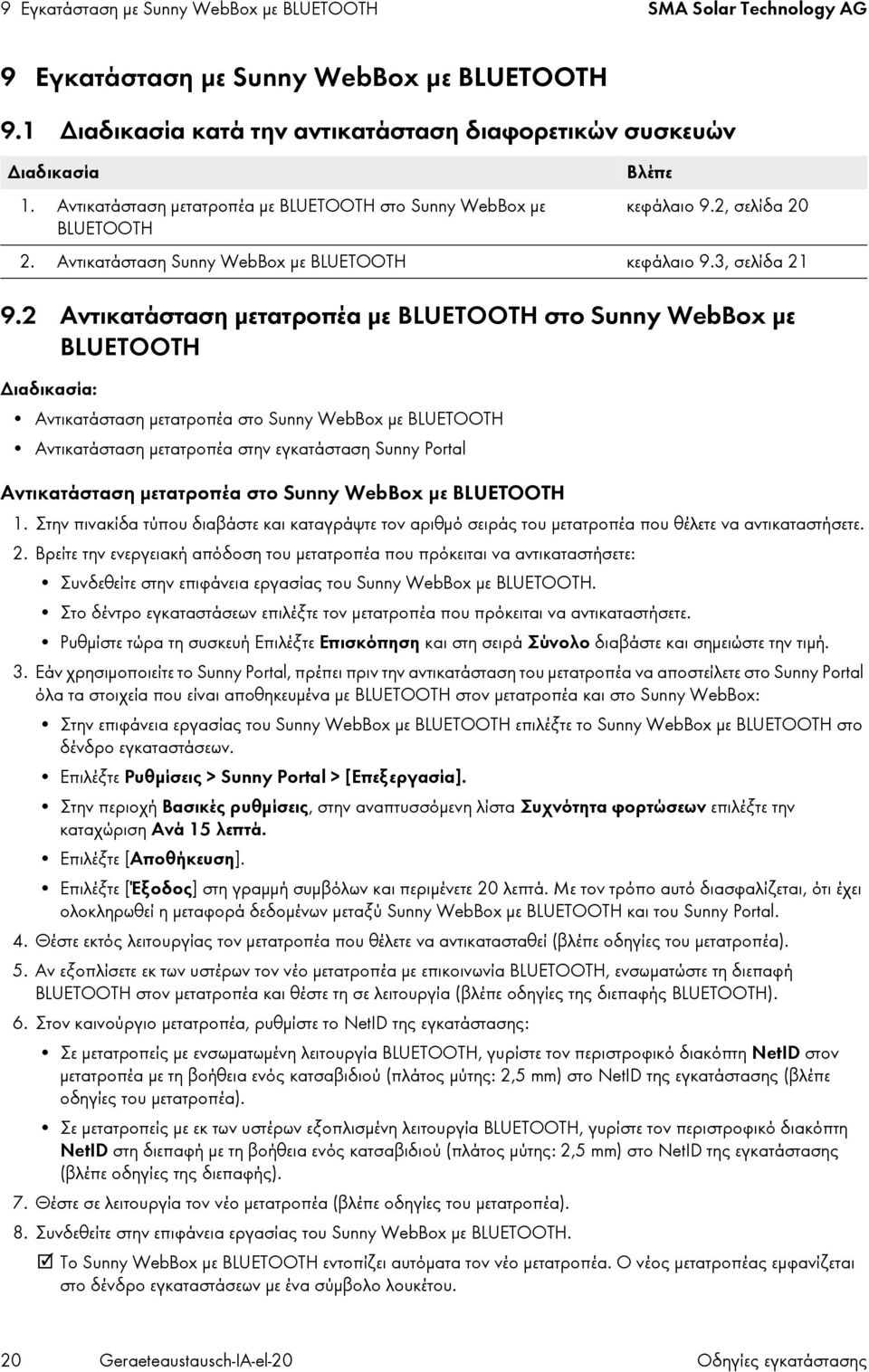

20 9 Εγκατάσταση με Sunny WebBox με BLUETOOTH SMA Solar Technology AG 9 Εγκατάσταση με Sunny WebBox με BLUETOOTH 9.1 Διαδικασία κατά την αντικατάσταση διαφορετικών συσκευών Διαδικασία Βλέπε 1. Αντικατάσταση μετατροπέα με BLUETOOTH στο Sunny WebBox με κεφάλαιο 9.2, σελίδα 20 BLUETOOTH 2. Αντικατάσταση Sunny WebBox με BLUETOOTH κεφάλαιο 9.3, σελίδα Αντικατάσταση μετατροπέα με BLUETOOTH στο Sunny WebBox με BLUETOOTH Διαδικασία: Αντικατάσταση μετατροπέα στο Sunny WebBox με BLUETOOTH Αντικατάσταση μετατροπέα στην εγκατάσταση Sunny Portal Αντικατάσταση μετατροπέα στο Sunny WebBox με BLUETOOTH 1. Στην πινακίδα τύπου διαβάστε και καταγράψτε τον αριθμό σειράς του μετατροπέα που θέλετε να αντικαταστήσετε. 2. Βρείτε την ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικαταστήσετε: Συνδεθείτε στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH. Στο δέντρο εγκαταστάσεων επιλέξτε τον μετατροπέα που πρόκειται να αντικαταστήσετε. Ρυθμίστε τώρα τη συσκευή Επιλέξτε Επισκόπηση και στη σειρά Σύνολο διαβάστε και σημειώστε την τιμή. 3. Εάν χρησιμοποιείτε το Sunny Portal, πρέπει πριν την αντικατάσταση του μετατροπέα να αποστείλετε στο Sunny Portal όλα τα στοιχεία που είναι αποθηκευμένα με BLUETOOTH στον μετατροπέα και στο Sunny WebBox: Στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH επιλέξτε το Sunny WebBox με BLUETOOTH στο δένδρο εγκαταστάσεων. Επιλέξτε Ρυθμίσεις > Sunny Portal > [Επεξεργασία]. Στην περιοχή Βασικές ρυθμίσεις, στην αναπτυσσόμενη λίστα Συχνότητα φορτώσεων επιλέξτε την καταχώριση Ανά 15 λεπτά. Επιλέξτε[Αποθήκευση]. Επιλέξτε[Έξοδος] στη γραμμή συμβόλων και περιμένετε 20 λεπτά. Με τον τρόπο αυτό διασφαλίζεται, ότι έχει ολοκληρωθεί η μεταφορά δεδομένων μεταξύ Sunny WebBox με BLUETOOTH και του Sunny Portal. 4. Θέστε εκτός λειτουργίας τον μετατροπέα που θέλετε να αντικατασταθεί (βλέπε οδηγίες του μετατροπέα). 5. Αν εξοπλίσετε εκ των υστέρων τον νέο μετατροπέα με επικοινωνία BLUETOOTH, ενσωματώστε τη διεπαφή BLUETOOTH στον μετατροπέα και θέστε τη σε λειτουργία (βλέπε οδηγίες της διεπαφής BLUETOOTH). 6. Στον καινούργιο μετατροπέα, ρυθμίστε το NetID της εγκατάστασης: Σε μετατροπείς με ενσωματωμένη λειτουργία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη NetID στον μετατροπέα με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στο NetID της εγκατάστασης (βλέπε οδηγίες του μετατροπέα). Σε μετατροπείς με εκ των υστέρων εξοπλισμένη λειτουργία BLUETOOTH, γυρίστε τον περιστροφικό διακόπτη NetID στη διεπαφή με τη βοήθεια ενός κατσαβιδιού (πλάτος μύτης: 2,5 mm) στο NetID της εγκατάστασης (βλέπε οδηγίες της διεπαφής). 7. Θέστε σε λειτουργία τον νέο μετατροπέα (βλέπε οδηγίες του μετατροπέα). 8. Συνδεθείτε στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH. Το Sunny WebBox με BLUETOOTH εντοπίζει αυτόματα τον νέο μετατροπέα. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων με ένα σύμβολο λουκέτου. 20 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης

21 SMA Solar Technology AG 9 Εγκατάσταση με Sunny WebBox με BLUETOOTH 9. Προσαρμόστε τον κωδικό πρόσβασης της εγκατάστασης στον κωδικό πρόσβασης της συσκευής για να έχετε πρόσβαση στον νέο μετατροπέα: Στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH επιλέξτε το Sunny WebBox με BLUETOOTH στο δένδρο εγκαταστάσεων. Επιλέξτε Ρυθμίσεις > Δικαιώματα χρήστη > [Επεξεργασία]. Στην περιοχή Έλεγχος πρόσβασης καταχωρίστε τους κωδικούς πρόσβασης που έχουν ρυθμιστεί για την αντίστοιχες ομάδες χρήστη (βασικός κωδικός πρόσβασης για Χρήστη: 0000, βασικός κωδικός πρόσβασης για Εγκαταστάτη: 1111). Επιλέξτε[Αποθήκευση]. Λάβετε υπόψη ότι ενδέχεται να διαρκέσει κάποια λεπτά η διαδικασία αποθήκευσης. Επανεκκινήστε το Sunny WebBox με BLUETOOTH από την επιφάνεια εργασίας: Στο δένδρο εγκαταστάσεων επιλέξτε το Sunny WebBox με BLUETOOTH. Επιλέξτε Ρυθμίσεις > Συσκευή > [Επεξεργασία]. Στην περιοχή Σύστημα, στην αναπτυσσόμενη λίστα Επανεκκίνηση συσκευής επιλέξτε την καταχώριση Εκτέλεση. Επιλέξτε[Αποθήκευση]. Γίνεται επανεκκίνηση του Sunny WebBox με BLUETOOTH. Η επανεκκίνηση έχει ολοκληρωθεί με επιτυχία, όταν τα LED SYSTEM και POWER ανάβουν με πράσινο χρώμα. Η διαδικασία εκκίνησης μπορεί να διαρκέσει έως 90 δευτερόλεπτα. 10. Συνδεθείτε στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH. Ο κωδικός πρόσβασης του καινούργιου μετατροπέα έχει προσαρμοστεί στον κωδικό πρόσβασης της εγκατάστασης. Ο νέος μετατροπέας εμφανίζεται στο δένδρο εγκαταστάσεων χωρίς σύμβολο λουκέτου. 11. Ρυθμίστε στον νέο μετατροπέα τη σημειωμένη ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικατασταθεί: Στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH επιλέξτε τον νέο μετατροπέα στο δένδρο εγκαταστάσεων. Επιλέξτε Ρυθμίσεις > Πλευρά AC > [Επεξεργασία]. Στην περιοχή Τιμές μέτρησης, στο πεδίο Ρύθμιση συνολικής απόδοσης καταχωρίστε τη σημειωμένη ενεργειακή απόδοση του μετατροπέα που πρόκειται να αντικαταστήσετε. Επιλέξτε[Αποθήκευση]. Λάβετε υπόψη ότι ενδέχεται να διαρκέσει κάποια λεπτά η διαδικασία αποθήκευσης. Αντικατάσταση μετατροπέα στην εγκατάσταση Sunny Portal Μόνο εάν χρησιμοποιείτε το Sunny Portal, πρέπει να εκτελέσετε τα παρακάτω βήματα. Διαδικασία: 1. Διαβάστε και καταγράψτε τον αριθμό σειράς του νέου μετατροπέα από την πινακίδα τύπου. Με τον τρόπο αυτό μπορείτε να αναγνωρίσετε τον νέο μετατροπέα στο Sunny Portal για την αντικατάσταση. 2. Αντικαταστήστε τον νέο μετατροπέα στην εγκατάσταση Sunny Portal: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Το Sunny Portal αναγνωρίζει αυτόματα τον νέο μετατροπέα και ανοίγει αυτόματα τον βοηθό διαμόρφωσης. Για να ανοίξετε τον ίδιο τον βοηθό διαμόρφωσης, επιλέξτε Επισκόπηση εγκατάστασης > Ρυθμίστε τώρα τη συσκευή Στη γραμμή του νέου μετατροπέα επιλέξτε και ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. 9.3 Αντικατάσταση Sunny WebBox με BLUETOOTH Προϋπόθεση: Στον υπολογιστή πρέπει να είναι εγκατεστημένο το λογισμικό «Sunny WebBox Assistant» (δωρεάν λήψη στη σελίδα Oδηγίες εγκατάστασης Geraeteaustausch-IA-el-20 21

22 9 Εγκατάσταση με Sunny WebBox με BLUETOOTH SMA Solar Technology AG Διαδικασία: 1. Εάν χρησιμοποιείτε το Sunny Portal και εφόσον το υποστηρίζει το Sunny WebBox με BLUETOOTH που πρόκειται να αντικατασταθεί, πρέπει πριν την αντικατάσταση του Sunny WebBox με BLUETOOTH, να αποστείλετε στο Sunny Portal όλα τα στοιχεία που είναι αποθηκευμένα στο Sunny WebBox με BLUETOOTH: Συνδεθείτε στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH. Στο δένδρο εγκαταστάσεων επιλέξτε το Sunny WebBox με BLUETOOTH. Επιλέξτε Ρυθμίσεις > Sunny Portal > [Επεξεργασία]. Στην περιοχή Βασικές ρυθμίσεις, στην αναπτυσσόμενη λίστα Συχνότητα φορτώσεων επιλέξτε την καταχώριση Ανά 15 λεπτά. Επιλέξτε[Αποθήκευση]. Λάβετε υπόψη ότι ενδέχεται να διαρκέσει κάποια λεπτά η διαδικασία αποθήκευσης. Επιλέξτε[Έξοδος] στη γραμμή συμβόλων και περιμένετε 20 λεπτά. Με τον τρόπο αυτό διασφαλίζεται, ότι έχει ολοκληρωθεί η μεταφορά δεδομένων μεταξύ Sunny WebBox με BLUETOOTH και του Sunny Portal. 2. Θέστε εκτός λειτουργίας το Sunny WebBox με BLUETOOTH που πρόκειται να αντικατασταθεί (βλέπε οδηγίες εγκατάστασης του Sunny WebBox με BLUETOOTH). 3. Κάντε εκκίνηση του Sunny WebBox Assistant στον υπολογιστή και συνδέστε το Sunny WebBox με BLUETOOTH (βλέπε βοήθεια του Sunny WebBox Assistant ή τη γρήγορη εκκίνηση σχετικά με τη θέση σε λειτουργία του Sunny WebBox με BLUETOOTH). 4. Επιλέξτε [Συνέχεια]. Γίνεται έναρξη της αναζήτησης Sunny WebBox. Το νέο Sunny WebBox με BLUETOOTH εμφανίζεται. 5. Επιλέξτε το νέο Sunny WebBox με BLUETOOTH και επιλέξτε [Διαμόρφωση του WebBox]. 6. Συνδεθείτε με την ομάδα χρηστών Εγκαταστάτης και τον αντίστοιχο κωδικό πρόσβασης. 7. Επιλέξτε [Συνέχεια]. 8. Ενεργοποιήστε την επιλογή Αντικατάσταση του Sunny WebBox. 9. Επιλέξτε [Συνέχεια] και ακολουθήστε τις οδηγίες του Sunny WebBox Assistant. 10. Προσδιορίστε το αναγνωριστικό της υπάρχουσας εγκατάστασης Sunny Portal του Sunny WebBox με BLUETOOTH: Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Επιλέξτε Διαμόρφωση > Ιδιότητες εγκατάστασης> Δεδομένα εγκατάστασης. Αντιγράψτε το αναγνωριστικό εγκατάστασης από το πεδίο Χαρακτηριστικό εγκατάστασης στο πρόχειρο. 11. Στο νέο Sunny WebBox με BLUETOOTH διεξάγετε τις ρυθμίσεις Sunny Portal. Συνδεθείτε στην επιφάνεια εργασίας του Sunny WebBox με BLUETOOTH. Επιλέξτε Ρυθμίσεις > Sunny Portal > [Επεξεργασία]. Καταχωρίστε το αναγνωριστικό εγκατάστασης από το πρόχειρο στο πεδίο Χαρακτηριστικό εγκατάστασης. Στην αναπτυσσόμενη λίστα Χρήση Sunny Portal επιλέξτε την καταχώριση Ναι. Επιλέξτε[Αποθήκευση]. Επιλέξτε[Έξοδος] στη γραμμή συμβόλων. 12. Στο Sunny Portal αντικαταστήστε το Sunny WebBox με BLUETOOTH στην εγκατάσταση Sunny Portal. Συνδεθείτε στο Sunny Portal και προσπελάστε την εγκατάσταση Sunny Portal. Το Sunny Portal αναγνωρίζει αυτόματα το νέο Sunny WebBox με BLUETOOTH και ανοίγει αυτόματα τον βοηθό διαμόρφωσης. Για να ανοίξετε τον ίδιο τον βοηθό διαμόρφωσης, επιλέξτε «Όνομα της εγκατάστασής σας» > Επιτήρηση εγκατάστασης > Ρυθμίστε τώρα τη συσκευή. Στη γραμμή του νέου Sunny WebBox με BLUETOOTH επιλέξτε και ακολουθήστε τις οδηγίες του βοηθού διαμόρφωσης. 22 Geraeteaustausch-IA-el-20 Oδηγίες εγκατάστασης
