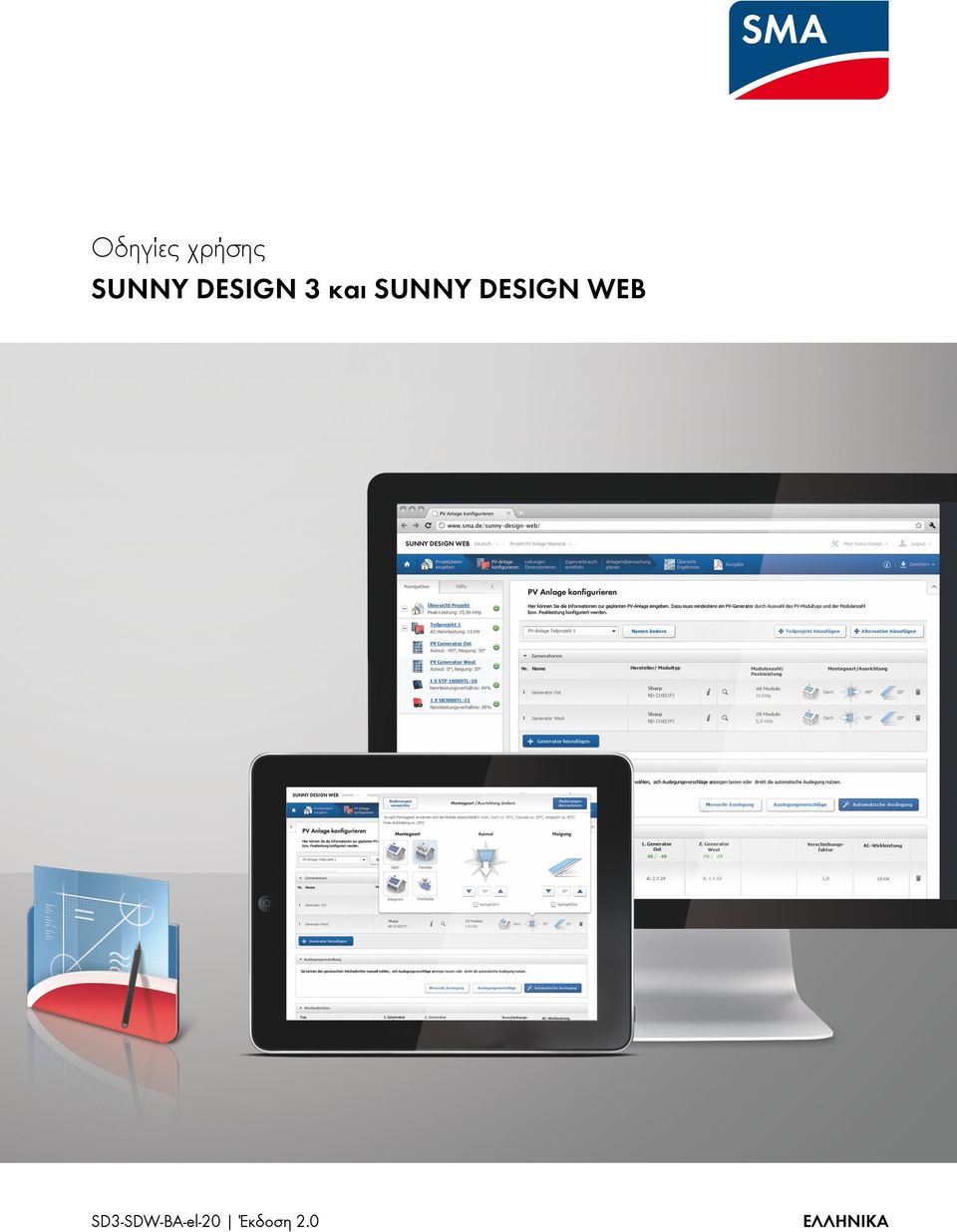

1 Oδηγίες χρήσης SUNNY DESIGN 3 και SUNNY DESIGN WEB SD3-SDW-BA-el-20 Έκδοση 2.0 ΕΛΛΗΝΙΚΑ

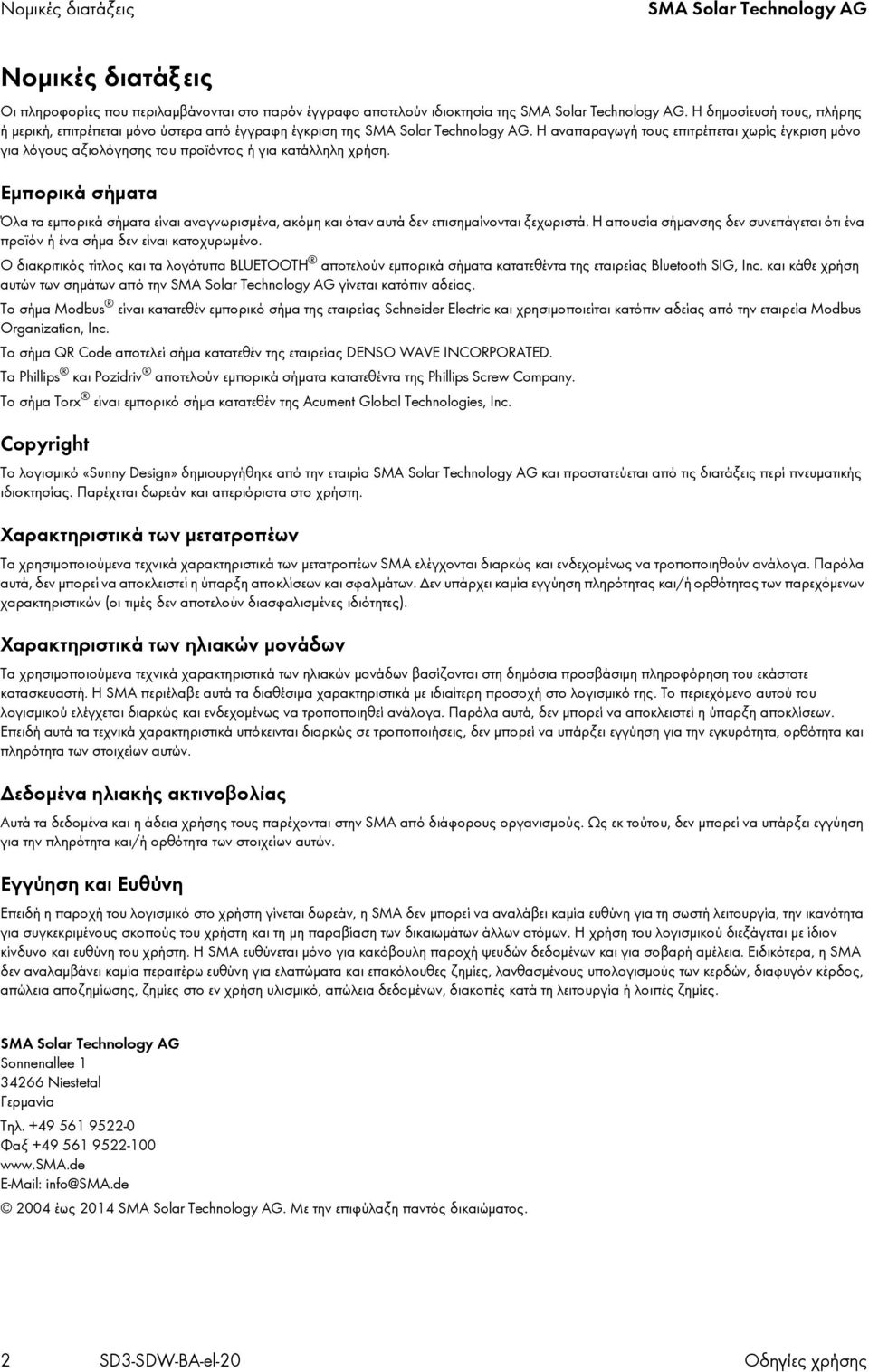

2 Νομικές διατάξεις SMA Solar Technology AG Νομικές διατάξεις Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή τους, πλήρης ή μερική, επιτρέπεται μόνο ύστερα από έγγραφη έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του προϊόντος ή για κατάλληλη χρήση. Εμπορικά σήματα Όλα τα εμπορικά σήματα είναι αναγνωρισμένα, ακόμη και όταν αυτά δεν επισημαίνονται ξεχωριστά. Η απουσία σήμανσης δεν συνεπάγεται ότι ένα προϊόν ή ένα σήμα δεν είναι κατοχυρωμένο. Ο διακριτικός τίτλος και τα λογότυπα BLUETOOTH αποτελούν εμπορικά σήματα κατατεθέντα της εταιρείας Bluetooth SIG, Inc. και κάθε χρήση αυτών των σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας. Το σήμα Modbus είναι κατατεθέν εμπορικό σήμα της εταιρείας Schneider Electric και χρησιμοποιείται κατόπιν αδείας από την εταιρεία Modbus Organization, Inc. Το σήμα QR Code αποτελεί σήμα κατατεθέν της εταιρείας DENSO WAVE INCORPORATED. Τα Phillips και Pozidriv αποτελούν εμπορικά σήματα κατατεθέντα της Phillips Screw Company. Το σήμα Torx είναι εμπορικό σήμα κατατεθέν της Acument Global Technologies, Inc. Copyright Το λογισμικό «Sunny Design» δημιουργήθηκε από την εταιρία SMA Solar Technology AG και προστατεύεται από τις διατάξεις περί πνευματικής ιδιοκτησίας. Παρέχεται δωρεάν και απεριόριστα στο χρήστη. Χαρακτηριστικά των μετατροπέων Τα χρησιμοποιούμενα τεχνικά χαρακτηριστικά των μετατροπέων SMA ελέγχονται διαρκώς και ενδεχομένως να τροποποιηθούν ανάλογα. Παρόλα αυτά, δεν μπορεί να αποκλειστεί η ύπαρξη αποκλίσεων και σφαλμάτων. Δεν υπάρχει καμία εγγύηση πληρότητας και/ή ορθότητας των παρεχόμενων χαρακτηριστικών (οι τιμές δεν αποτελούν διασφαλισμένες ιδιότητες). Χαρακτηριστικά των ηλιακών μονάδων Τα χρησιμοποιούμενα τεχνικά χαρακτηριστικά των ηλιακών μονάδων βασίζονται στη δημόσια προσβάσιμη πληροφόρηση του εκάστοτε κατασκευαστή. Η SMA περιέλαβε αυτά τα διαθέσιμα χαρακτηριστικά με ιδιαίτερη προσοχή στο λογισμικό της. Το περιεχόμενο αυτού του λογισμικού ελέγχεται διαρκώς και ενδεχομένως να τροποποιηθεί ανάλογα. Παρόλα αυτά, δεν μπορεί να αποκλειστεί η ύπαρξη αποκλίσεων. Επειδή αυτά τα τεχνικά χαρακτηριστικά υπόκεινται διαρκώς σε τροποποιήσεις, δεν μπορεί να υπάρξει εγγύηση για την εγκυρότητα, ορθότητα και πληρότητα των στοιχείων αυτών. Δεδομένα ηλιακής ακτινοβολίας Αυτά τα δεδομένα και η άδεια χρήσης τους παρέχονται στην SMA από διάφορους οργανισμούς. Ως εκ τούτου, δεν μπορεί να υπάρξει εγγύηση για την πληρότητα και/ή ορθότητα των στοιχείων αυτών. Εγγύηση και Ευθύνη Επειδή η παροχή του λογισμικό στο χρήστη γίνεται δωρεάν, η SMA δεν μπορεί να αναλάβει καμία ευθύνη για τη σωστή λειτουργία, την ικανότητα για συγκεκριμένους σκοπούς του χρήστη και τη μη παραβίαση των δικαιωμάτων άλλων ατόμων. Η χρήση του λογισμικού διεξάγεται με ίδιον κίνδυνο και ευθύνη του χρήστη. Η SMA ευθύνεται μόνο για κακόβουλη παροχή ψευδών δεδομένων και για σοβαρή αμέλεια. Ειδικότερα, η SMA δεν αναλαμβάνει καμία περαιτέρω ευθύνη για ελαττώματα και επακόλουθες ζημίες, λανθασμένους υπολογισμούς των κερδών, διαφυγόν κέρδος, απώλεια αποζημίωσης, ζημίες στο εν χρήση υλισμικό, απώλεια δεδομένων, διακοπές κατά τη λειτουργία ή λοιπές ζημίες. SMA Solar Technology AG Sonnenallee Niestetal Γερμανία Τηλ Φαξ info@sma.de 2004 έως 2014 SMA Solar Technology AG. Με την επιφύλαξη παντός δικαιώματος. 2 SD3-SDW-BA-el-20 Oδηγίες χρήσης

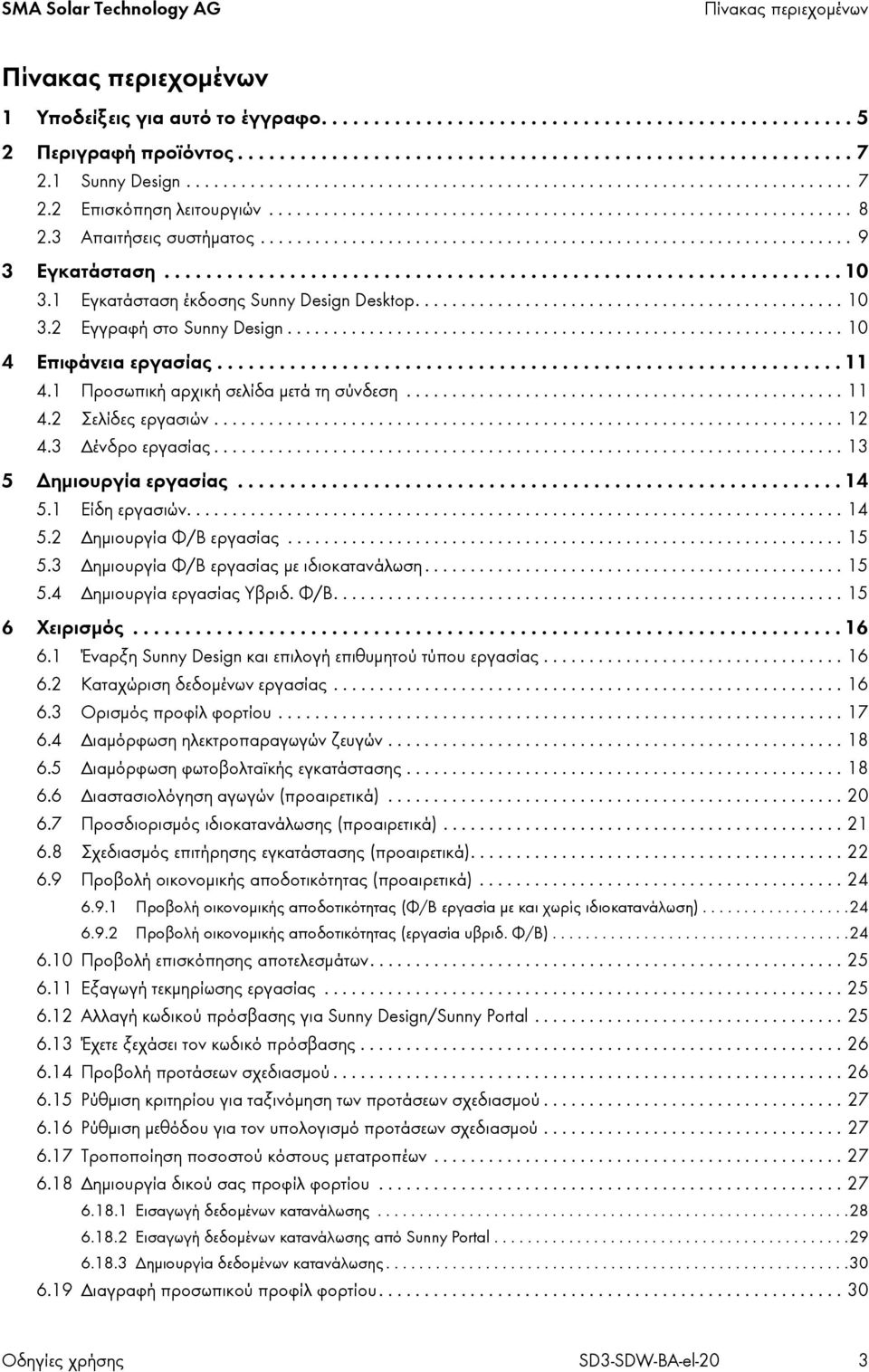

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις για αυτό το έγγραφο Περιγραφή προϊόντος Sunny Design Επισκόπηση λειτουργιών Απαιτήσεις συστήματος Εγκατάσταση Εγκατάσταση έκδοσης Sunny Design Desktop Εγγραφή στο Sunny Design Επιφάνεια εργασίας Προσωπική αρχική σελίδα μετά τη σύνδεση Σελίδες εργασιών Δένδρο εργασίας Δημιουργία εργασίας Είδη εργασιών Δημιουργία Φ/Β εργασίας Δημιουργία Φ/Β εργασίας με ιδιοκατανάλωση Δημιουργία εργασίας Υβριδ. Φ/Β Χειρισμός Έναρξη Sunny Design και επιλογή επιθυμητού τύπου εργασίας Καταχώριση δεδομένων εργασίας Ορισμός προφίλ φορτίου Διαμόρφωση ηλεκτροπαραγωγών ζευγών Διαμόρφωση φωτοβολταϊκής εγκατάστασης Διαστασιολόγηση αγωγών (προαιρετικά) Προσδιορισμός ιδιοκατανάλωσης (προαιρετικά) Σχεδιασμός επιτήρησης εγκατάστασης (προαιρετικά) Προβολή οικονομικής αποδοτικότητας (προαιρετικά) Προβολή οικονομικής αποδοτικότητας (Φ/Β εργασία με και χωρίς ιδιοκατανάλωση) Προβολή οικονομικής αποδοτικότητας (εργασία υβριδ. Φ/Β) Προβολή επισκόπησης αποτελεσμάτων Εξαγωγή τεκμηρίωσης εργασίας Αλλαγή κωδικού πρόσβασης για Sunny Design/Sunny Portal Έχετε ξεχάσει τον κωδικό πρόσβασης Προβολή προτάσεων σχεδιασμού Ρύθμιση κριτηρίου για ταξινόμηση των προτάσεων σχεδιασμού Ρύθμιση μεθόδου για τον υπολογισμό προτάσεων σχεδιασμού Τροποποίηση ποσοστού κόστους μετατροπέων Δημιουργία δικού σας προφίλ φορτίου Εισαγωγή δεδομένων κατανάλωσης Εισαγωγή δεδομένων κατανάλωσης από Sunny Portal Δημιουργία δεδομένων κατανάλωσης Διαγραφή προσωπικού προφίλ φορτίου Oδηγίες χρήσης SD3-SDW-BA-el-20 3

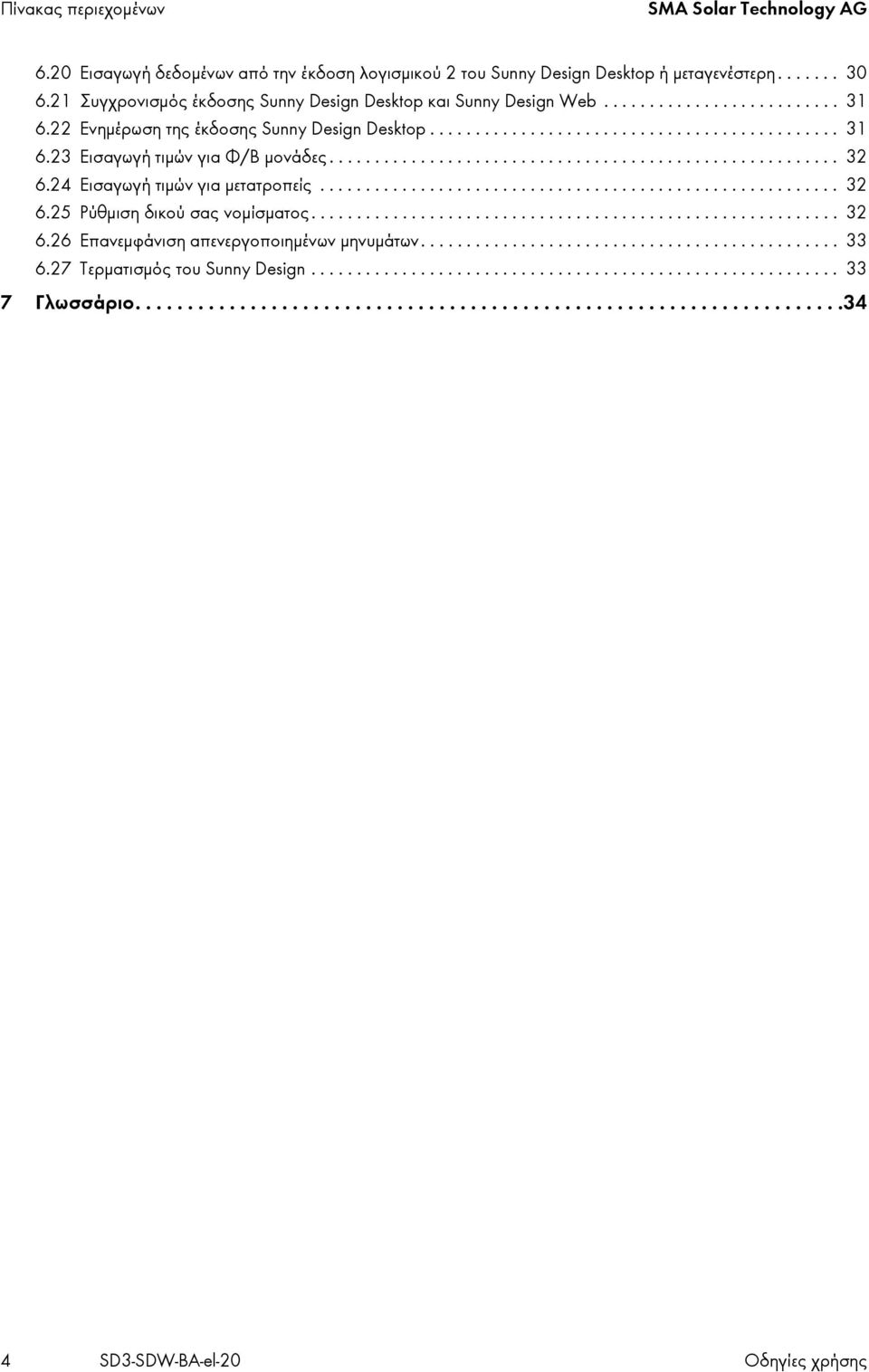

4 Πίνακας περιεχομένων SMA Solar Technology AG 6.20 Εισαγωγή δεδομένων από την έκδοση λογισμικού 2 του Sunny Design Desktop ή μεταγενέστερη Συγχρονισμός έκδοσης Sunny Design Desktop και Sunny Design Web Ενημέρωση της έκδοσης Sunny Design Desktop Εισαγωγή τιμών για Φ/Β μονάδες Εισαγωγή τιμών για μετατροπείς Ρύθμιση δικού σας νομίσματος Επανεμφάνιση απενεργοποιημένων μηνυμάτων Τερματισμός του Sunny Design Γλωσσάριο SD3-SDW-BA-el-20 Oδηγίες χρήσης

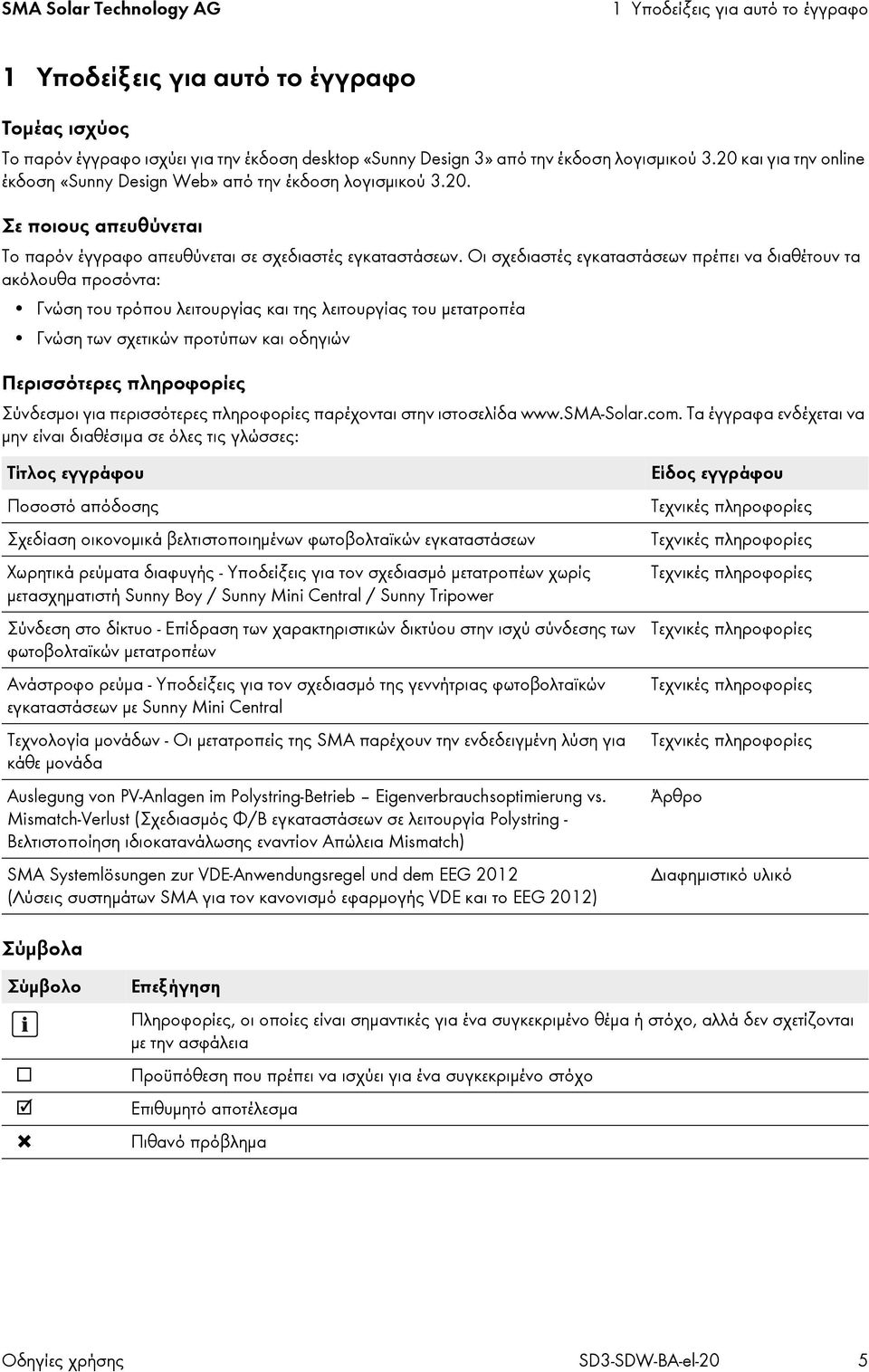

5 SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο 1 Υποδείξεις για αυτό το έγγραφο Τομέας ισχύος Το παρόν έγγραφο ισχύει για την έκδοση desktop «Sunny Design 3» από την έκδοση λογισμικού 3.20 και για την online έκδοση «Sunny Design Web» από την έκδοση λογισμικού Σε ποιους απευθύνεται Το παρόν έγγραφο απευθύνεται σε σχεδιαστές εγκαταστάσεων. Οι σχεδιαστές εγκαταστάσεων πρέπει να διαθέτουν τα ακόλουθα προσόντα: Γνώση του τρόπου λειτουργίας και της λειτουργίας του μετατροπέα Γνώση των σχετικών προτύπων και οδηγιών Περισσότερες πληροφορίες Σύνδεσμοι για περισσότερες πληροφορίες παρέχονται στην ιστοσελίδα Τα έγγραφα ενδέχεται να μην είναι διαθέσιμα σε όλες τις γλώσσες: Τίτλος εγγράφου Ποσοστό απόδοσης Σχεδίαση οικονομικά βελτιστοποιημένων φωτοβολταϊκών εγκαταστάσεων Χωρητικά ρεύματα διαφυγής - Υποδείξεις για τον σχεδιασμό μετατροπέων χωρίς μετασχηματιστή Sunny Boy / Sunny Mini Central / Sunny Tripower Σύνδεση στο δίκτυο - Επίδραση των χαρακτηριστικών δικτύου στην ισχύ σύνδεσης των φωτοβολταϊκών μετατροπέων Ανάστροφο ρεύμα - Υποδείξεις για τον σχεδιασμό της γεννήτριας φωτοβολταϊκών εγκαταστάσεων με Sunny Mini Central Τεχνολογία μονάδων - Οι μετατροπείς της SMA παρέχουν την ενδεδειγμένη λύση για κάθε μονάδα Auslegung von PV-Anlagen im Polystring-Betrieb Eigenverbrauchsoptimierung vs. Mismatch-Verlust (Σχεδιασμός Φ/Β εγκαταστάσεων σε λειτουργία Polystring - Βελτιστοποίηση ιδιοκατανάλωσης εναντίον Απώλεια Mismatch) SMA Systemlösungen zur VDE-Anwendungsregel und dem EEG 2012 (Λύσεις συστημάτων SMA για τον κανονισμό εφαρμογής VDE και το EEG 2012) Είδος εγγράφου Τεχνικές πληροφορίες Τεχνικές πληροφορίες Τεχνικές πληροφορίες Τεχνικές πληροφορίες Τεχνικές πληροφορίες Τεχνικές πληροφορίες Άρθρο Διαφημιστικό υλικό Σύμβολα Σύμβολο Επεξήγηση Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο, αλλά δεν σχετίζονται με την ασφάλεια Προϋπόθεση που πρέπει να ισχύει για ένα συγκεκριμένο στόχο Επιθυμητό αποτέλεσμα Πιθανό πρόβλημα Oδηγίες χρήσης SD3-SDW-BA-el-20 5

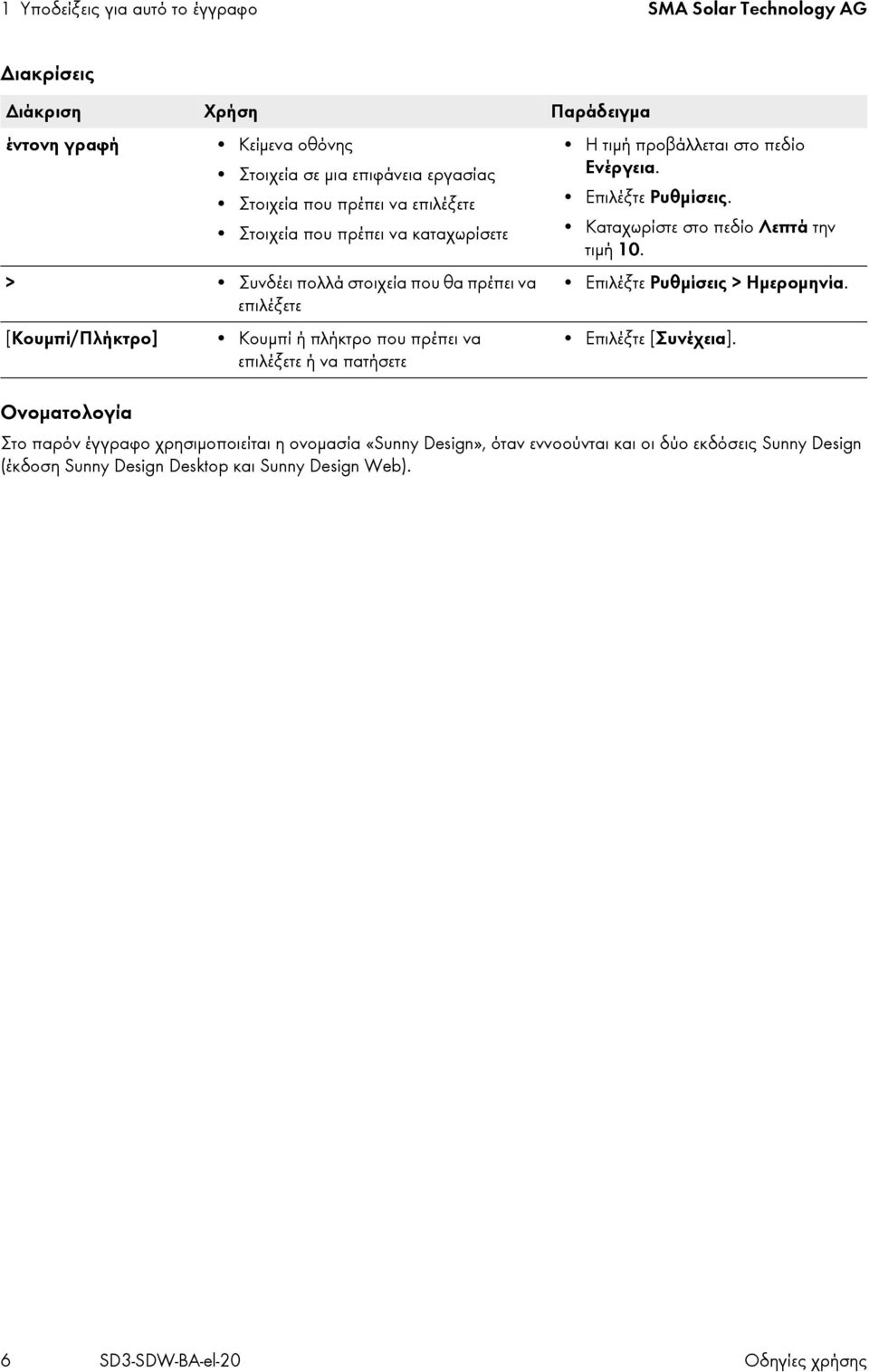

6 1 Υποδείξεις για αυτό το έγγραφο SMA Solar Technology AG Διακρίσεις Διάκριση Χρήση Παράδειγμα έντονη γραφή Κείμενα οθόνης Στοιχεία σε μια επιφάνεια εργασίας Στοιχεία που πρέπει να επιλέξετε Στοιχεία που πρέπει να καταχωρίσετε Επιλέξτε Ρυθμίσεις. > Συνδέει πολλά στοιχεία που θα πρέπει να επιλέξετε [Κουμπί/Πλήκτρο] Ονοματολογία Κουμπί ή πλήκτρο που πρέπει να επιλέξετε ή να πατήσετε Η τιμή προβάλλεται στο πεδίο Ενέργεια. Καταχωρίστε στο πεδίο Λεπτά την τιμή 10. Επιλέξτε Ρυθμίσεις > Ημερομηνία. Επιλέξτε [Συνέχεια]. Στο παρόν έγγραφο χρησιμοποιείται η ονομασία «Sunny Design», όταν εννοούνται και οι δύο εκδόσεις Sunny Design (έκδοση Sunny Design Desktop και Sunny Design Web). 6 SD3-SDW-BA-el-20 Oδηγίες χρήσης

7 SMA Solar Technology AG 2 Περιγραφή προϊόντος 2 Περιγραφή προϊόντος 2.1 Sunny Design Το Sunny Design είναι ένα λογισμικό για τον προγραμματισμό και τον σχεδιασμό Φ/Β εγκαταστάσεων και υβριδικών Φ/Β συστημάτων. Μέσω του Sunny Design λαμβάνετε μια πρόταση σχεδιασμού για τη Φ/Β εγκατάσταση ή για το υβριδικό Φ/Β σύστημα που σχεδιάζετε. Το Sunny Design σας προτείνει έναν συνδυασμό Φ/Β γεννήτριας (Φ/Β γεννητριών) και μετατροπέα(-ων) που προσεγγίζει τις επιθυμίες σας όσον αφορά την κατηγορία ισχύος, την ενεργειακή απόδοση και την οικονομική αποδοτικότητα. Έχετε επιπρόσθετα τη δυνατότητα να προσδιορίζετε και να βελτιστοποιείτε τη δική σας πιθανή ιδιοκατανάλωση, να διαστασιολογείτε αγωγούς καθώς και να διαμορφώνετε, στα υβριδικά Φ/Β συστήματα, τα ηλεκτροπαραγωγά ζεύγη και να βλέπετε την οικονομική αποδοτικότητα. Διαφορά ανάμεσα στο Sunny Design Web και στην έκδοση Sunny Design Desktop Το Sunny Design διατίθεται ως online έκδοση «Sunny Design Web» και ως έκδοση desktop «Sunny Design 3». Η έκταση των λειτουργιών είναι ίδια και στις δύο εκδόσεις. Το Sunny Design Web μπορείτε να το χρησιμοποιείτε μόνο μέσω διαδικτύου. Την έκδοση Sunny Design Desktop πρέπει να την εγκαταστήσετε στον υπολογιστή σας και, μετά την πρώτη εγγραφή, δεν χρειάζεστε πλέον σύνδεση στο διαδίκτυο. Για να διατηρείτε ενημερωμένη την έκδοση Sunny Design Desktop (π.χ. νέοι μετατροπείς, νέες Φ/Β μονάδες), θα πρέπει να πραγματοποιείτε περιστασιακά μια ενημέρωση της έκδοσης Sunny Design Desktop-μέσω διαδικτύου (βλ. κεφάλαιο 6.22 «Ενημέρωση της έκδοσης Sunny Design Desktop», σελίδα 31). Το Sunny Design Web είναι πάντα ενημερωμένο. Μπορείτε να συγχρονίζετε το Sunny Design Web και την έκδοση Sunny Design Desktop μέσω διαδικτύου. Με τον τρόπο αυτό έχετε στη διάθεσή σας τις εργασίες σας Sunny Design στο διαδίκτυο στο Sunny Design Web και στον υπολογιστή στην έκδοση Sunny Design Desktop. Για τον συγχρονισμό απαιτείται σύνδεση στο διαδίκτυο. Sunny Design Web: Για την πλήρη έκταση των λειτουργιών απαιτείται μια εγγραφή Για να μπορείτε να χρησιμοποιείτε την πλήρη έκταση των λειτουργιών του Sunny Design Web, πρέπει να εγγραφείτε στο Sunny Design Web. Έκδοση Sunny Design Desktop: απαιτείται εγγραφή για χρήση από 1 χρήστη ανά υπολογιστή Για να μπορείτε να χρησιμοποιείτε την έκδοση Sunny Design Desktop, πρέπει να εγγραφείτε στο Sunny Design Web. Η έκδοση Sunny Design Desktop μπορεί να χρησιμοποιηθεί μόνο από 1 χρήστη ανά υπολογιστή. Μετά την πρώτη σύνδεση στην έκδοση Sunny Design Desktop στον υπολογιστή, η έκδοση Sunny Design Desktop μπορεί να χρησιμοποιηθεί πλέον μόνο από τον συγκεκριμένο χρήστη στον συγκεκριμένο υπολογιστή. Oδηγίες χρήσης SD3-SDW-BA-el-20 7

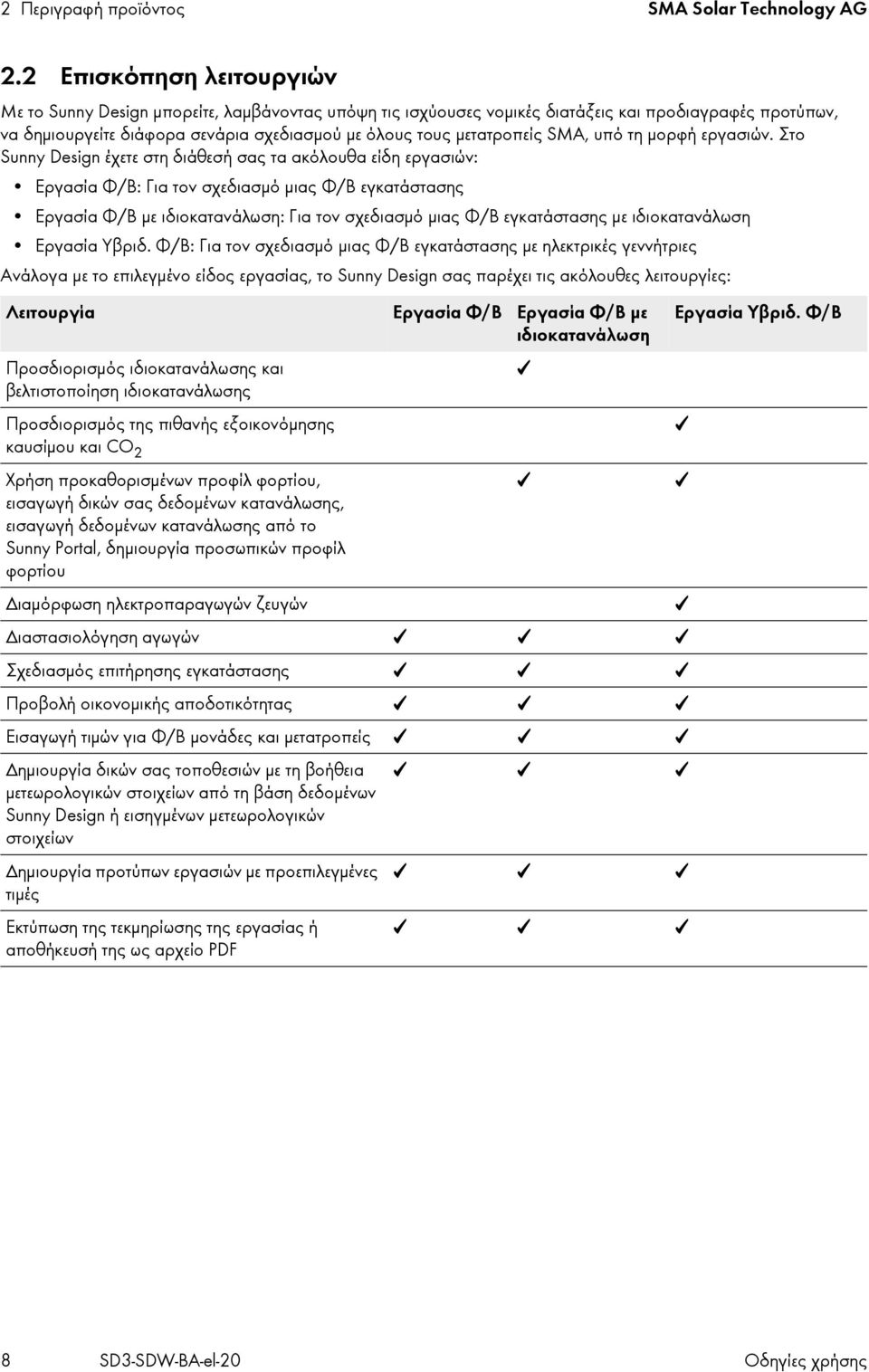

8 2 Περιγραφή προϊόντος SMA Solar Technology AG 2.2 Επισκόπηση λειτουργιών Με το Sunny Design μπορείτε, λαμβάνοντας υπόψη τις ισχύουσες νομικές διατάξεις και προδιαγραφές προτύπων, να δημιουργείτε διάφορα σενάρια σχεδιασμού με όλους τους μετατροπείς SMA, υπό τη μορφή εργασιών. Στο Sunny Design έχετε στη διάθεσή σας τα ακόλουθα είδη εργασιών: Εργασία Φ/Β: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης Εργασία Φ/Β με ιδιοκατανάλωση: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ιδιοκατανάλωση Εργασία Υβριδ. Φ/Β: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ηλεκτρικές γεννήτριες Ανάλογα με το επιλεγμένο είδος εργασίας, το Sunny Design σας παρέχει τις ακόλουθες λειτουργίες: Λειτουργία Εργασία Φ/Β Εργασία Φ/Β με ιδιοκατανάλωση Προσδιορισμός ιδιοκατανάλωσης και βελτιστοποίηση ιδιοκατανάλωσης Προσδιορισμός της πιθανής εξοικονόμησης καυσίμου και CO 2 Χρήση προκαθορισμένων προφίλ φορτίου, εισαγωγή δικών σας δεδομένων κατανάλωσης, εισαγωγή δεδομένων κατανάλωσης από το Sunny Portal, δημιουργία προσωπικών προφίλ φορτίου Διαμόρφωση ηλεκτροπαραγωγών ζευγών Διαστασιολόγηση αγωγών Σχεδιασμός επιτήρησης εγκατάστασης Προβολή οικονομικής αποδοτικότητας Εισαγωγή τιμών για Φ/Β μονάδες και μετατροπείς Δημιουργία δικών σας τοποθεσιών με τη βοήθεια μετεωρολογικών στοιχείων από τη βάση δεδομένων Sunny Design ή εισηγμένων μετεωρολογικών στοιχείων Δημιουργία προτύπων εργασιών με προεπιλεγμένες τιμές Εκτύπωση της τεκμηρίωσης της εργασίας ή αποθήκευσή της ως αρχείο PDF Εργασία Υβριδ. Φ/B 8 SD3-SDW-BA-el-20 Oδηγίες χρήσης

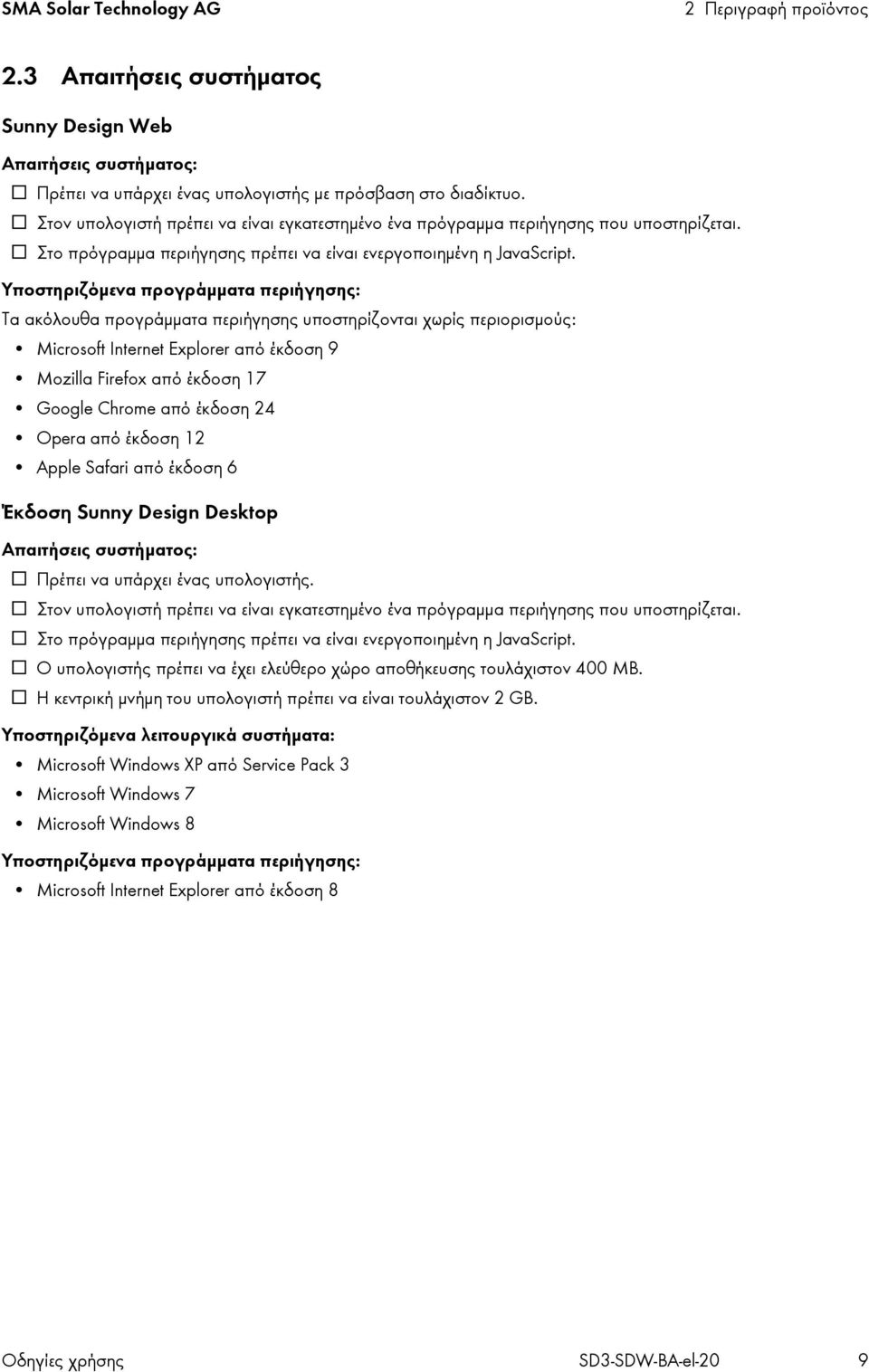

9 SMA Solar Technology AG 2 Περιγραφή προϊόντος 2.3 Απαιτήσεις συστήματος Sunny Design Web Απαιτήσεις συστήματος: Πρέπει να υπάρχει ένας υπολογιστής με πρόσβαση στο διαδίκτυο. Στον υπολογιστή πρέπει να είναι εγκατεστημένο ένα πρόγραμμα περιήγησης που υποστηρίζεται. Στο πρόγραμμα περιήγησης πρέπει να είναι ενεργοποιημένη η JavaScript. Υποστηριζόμενα προγράμματα περιήγησης: Τα ακόλουθα προγράμματα περιήγησης υποστηρίζονται χωρίς περιορισμούς: Microsoft Internet Explorer από έκδοση 9 Mozilla Firefox από έκδοση 17 Google Chrome από έκδοση 24 Opera από έκδοση 12 Apple Safari από έκδοση 6 Έκδοση Sunny Design Desktop Απαιτήσεις συστήματος: Πρέπει να υπάρχει ένας υπολογιστής. Στον υπολογιστή πρέπει να είναι εγκατεστημένο ένα πρόγραμμα περιήγησης που υποστηρίζεται. Στο πρόγραμμα περιήγησης πρέπει να είναι ενεργοποιημένη η JavaScript. Ο υπολογιστής πρέπει να έχει ελεύθερο χώρο αποθήκευσης τουλάχιστον 400 MB. Η κεντρική μνήμη του υπολογιστή πρέπει να είναι τουλάχιστον 2 GB. Υποστηριζόμενα λειτουργικά συστήματα: Microsoft Windows XP από Service Pack 3 Microsoft Windows 7 Microsoft Windows 8 Υποστηριζόμενα προγράμματα περιήγησης: Microsoft Internet Explorer από έκδοση 8 Oδηγίες χρήσης SD3-SDW-BA-el-20 9

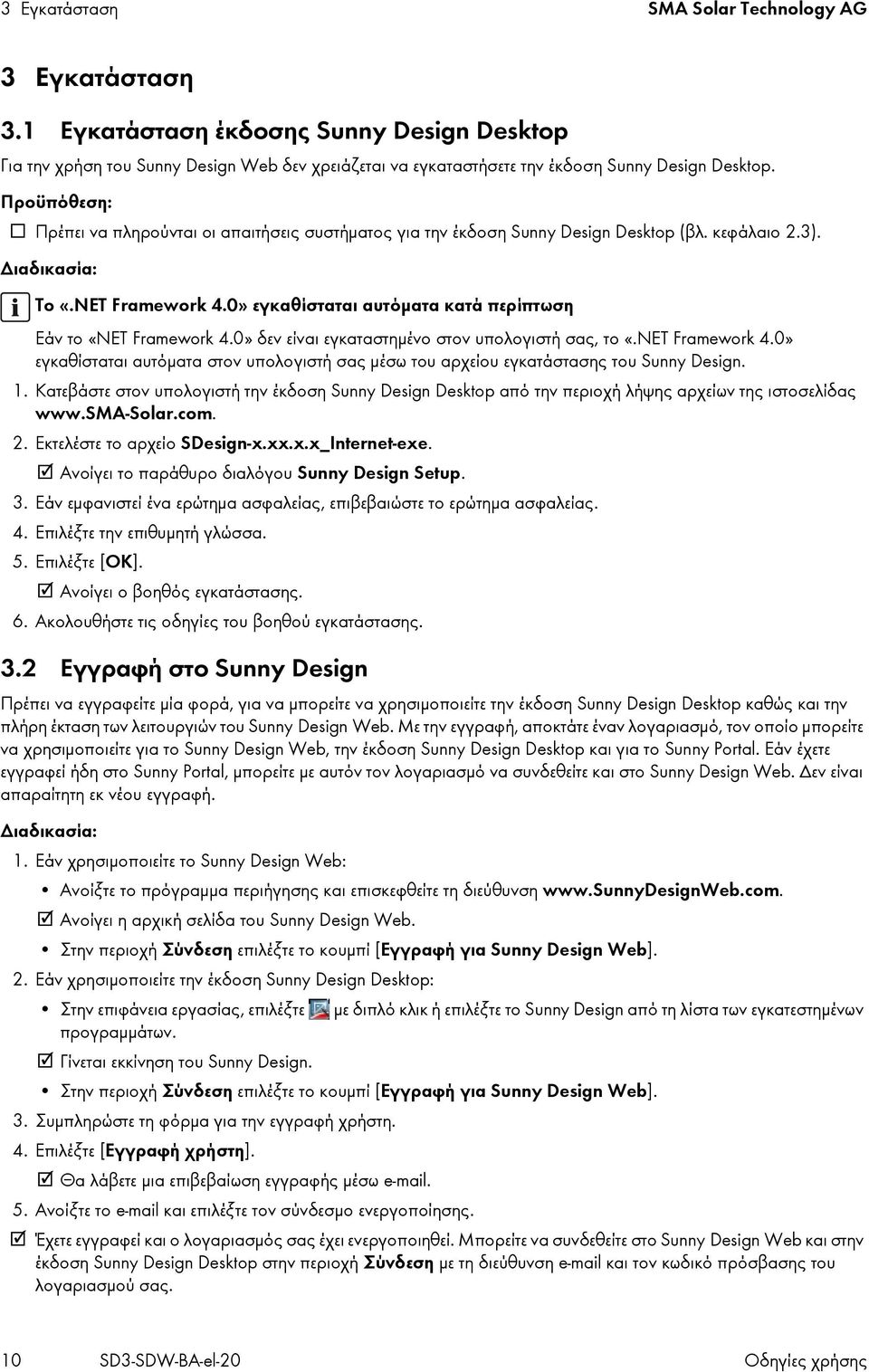

10 3 Εγκατάσταση SMA Solar Technology AG 3 Εγκατάσταση 3.1 Εγκατάσταση έκδοσης Sunny Design Desktop Για την χρήση του Sunny Design Web δεν χρειάζεται να εγκαταστήσετε την έκδοση Sunny Design Desktop. Προϋπόθεση: Πρέπει να πληρούνται οι απαιτήσεις συστήματος για την έκδοση Sunny Design Desktop (βλ. κεφάλαιο 2.3). Διαδικασία: Το «.NET Framework 4.0» εγκαθίσταται αυτόματα κατά περίπτωση Εάν το «NET Framework 4.0» δεν είναι εγκαταστημένο στον υπολογιστή σας, το «.NET Framework 4.0» εγκαθίσταται αυτόματα στον υπολογιστή σας μέσω του αρχείου εγκατάστασης του Sunny Design. 1. Κατεβάστε στον υπολογιστή την έκδοση Sunny Design Desktop από την περιοχή λήψης αρχείων της ιστοσελίδας 2. Εκτελέστε το αρχείο SDesign-x.xx.x.x_Internet-exe. Ανοίγει το παράθυρο διαλόγου Sunny Design Setup. 3. Εάν εμφανιστεί ένα ερώτημα ασφαλείας, επιβεβαιώστε το ερώτημα ασφαλείας. 4. Επιλέξτε την επιθυμητή γλώσσα. 5. Επιλέξτε [OK]. Ανοίγει ο βοηθός εγκατάστασης. 6. Ακολουθήστε τις οδηγίες του βοηθού εγκατάστασης. 3.2 Εγγραφή στο Sunny Design Πρέπει να εγγραφείτε μία φορά, για να μπορείτε να χρησιμοποιείτε την έκδοση Sunny Design Desktop καθώς και την πλήρη έκταση των λειτουργιών του Sunny Design Web. Με την εγγραφή, αποκτάτε έναν λογαριασμό, τον οποίο μπορείτε να χρησιμοποιείτε για το Sunny Design Web, την έκδοση Sunny Design Desktop και για το Sunny Portal. Εάν έχετε εγγραφεί ήδη στο Sunny Portal, μπορείτε με αυτόν τον λογαριασμό να συνδεθείτε και στο Sunny Design Web. Δεν είναι απαραίτητη εκ νέου εγγραφή. Διαδικασία: 1. Εάν χρησιμοποιείτε το Sunny Design Web: Ανοίξτε το πρόγραμμα περιήγησης και επισκεφθείτε τη διεύθυνση Ανοίγει η αρχική σελίδα του Sunny Design Web. Στην περιοχή Σύνδεση επιλέξτε το κουμπί [Εγγραφή για Sunny Design Web]. 2. Εάν χρησιμοποιείτε την έκδοση Sunny Design Desktop: Στην επιφάνεια εργασίας, επιλέξτε με διπλό κλικ ή επιλέξτε το Sunny Design από τη λίστα των εγκατεστημένων προγραμμάτων. Γίνεται εκκίνηση του Sunny Design. Στην περιοχή Σύνδεση επιλέξτε το κουμπί [Εγγραφή για Sunny Design Web]. 3. Συμπληρώστε τη φόρμα για την εγγραφή χρήστη. 4. Επιλέξτε [Εγγραφή χρήστη]. Θα λάβετε μια επιβεβαίωση εγγραφής μέσω Ανοίξτε το και επιλέξτε τον σύνδεσμο ενεργοποίησης. Έχετε εγγραφεί και ο λογαριασμός σας έχει ενεργοποιηθεί. Μπορείτε να συνδεθείτε στο Sunny Design Web και στην έκδοση Sunny Design Desktop στην περιοχή Σύνδεση με τη διεύθυνση και τον κωδικό πρόσβασης του λογαριασμού σας. 10 SD3-SDW-BA-el-20 Oδηγίες χρήσης

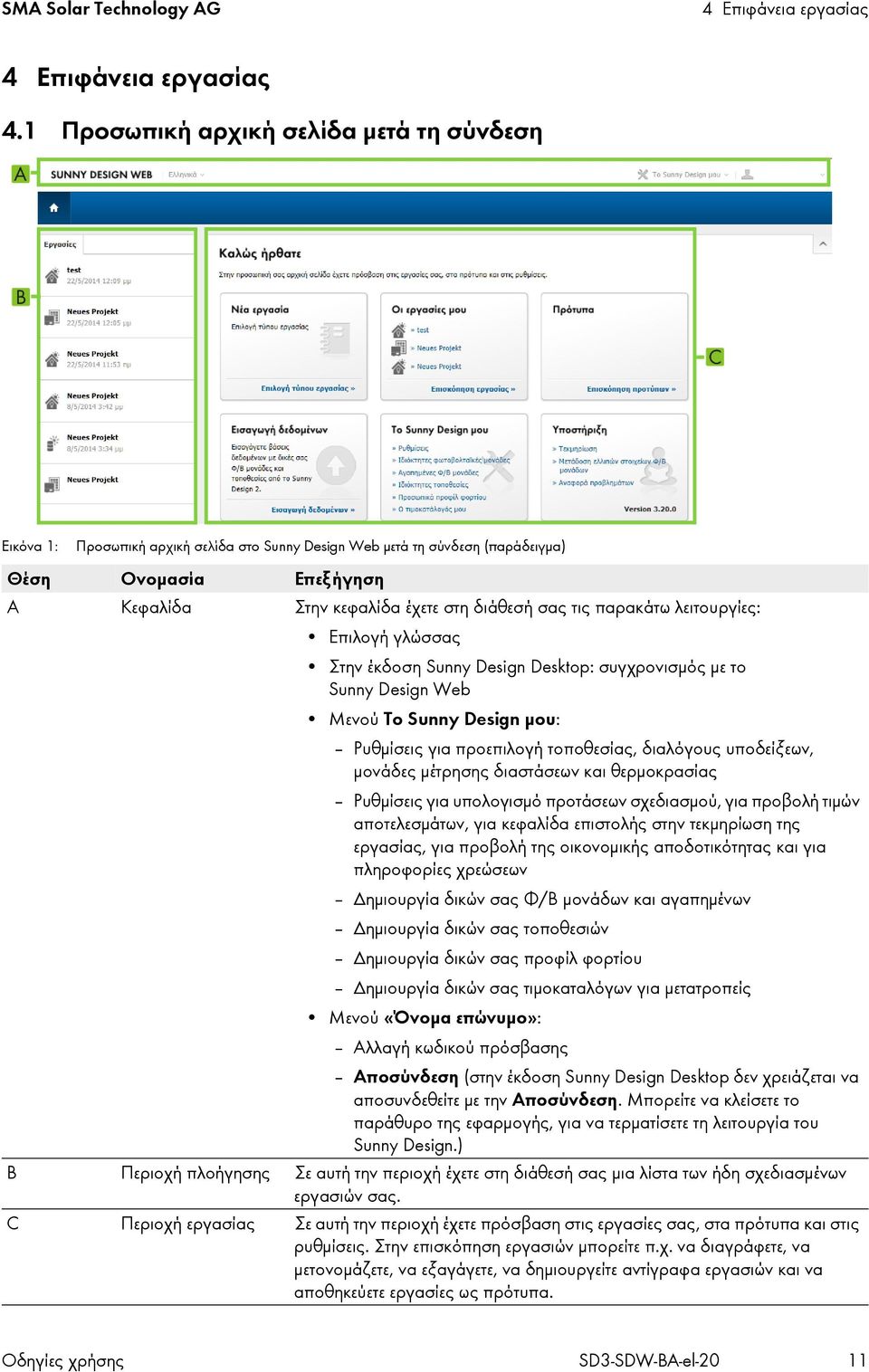

11 SMA Solar Technology AG 4 Επιφάνεια εργασίας 4 Επιφάνεια εργασίας 4.1 Προσωπική αρχική σελίδα μετά τη σύνδεση Εικόνα 1: Προσωπική αρχική σελίδα στο Sunny Design Web μετά τη σύνδεση (παράδειγμα) Θέση Ονομασία Επεξήγηση A Κεφαλίδα Στην κεφαλίδα έχετε στη διάθεσή σας τις παρακάτω λειτουργίες: Επιλογή γλώσσας Στην έκδοση Sunny Design Desktop: συγχρονισμός με το Sunny Design Web Μενού Το Sunny Design μου: Ρυθμίσεις για προεπιλογή τοποθεσίας, διαλόγους υποδείξεων, μονάδες μέτρησης διαστάσεων και θερμοκρασίας Ρυθμίσεις για υπολογισμό προτάσεων σχεδιασμού, για προβολή τιμών αποτελεσμάτων, για κεφαλίδα επιστολής στην τεκμηρίωση της εργασίας, για προβολή της oικονομικής αποδοτικότητας και για πληροφορίες χρεώσεων Δημιουργία δικών σας Φ/Β μονάδων και αγαπημένων Δημιουργία δικών σας τοποθεσιών Δημιουργία δικών σας προφίλ φορτίου Δημιουργία δικών σας τιμοκαταλόγων για μετατροπείς Μενού «Όνομα επώνυμο»: Αλλαγή κωδικού πρόσβασης Αποσύνδεση (στην έκδοση Sunny Design Desktop δεν χρειάζεται να αποσυνδεθείτε με την Αποσύνδεση. Μπορείτε να κλείσετε το παράθυρο της εφαρμογής, για να τερματίσετε τη λειτουργία του Sunny Design.) B Περιοχή πλοήγησης Σε αυτή την περιοχή έχετε στη διάθεσή σας μια λίστα των ήδη σχεδιασμένων εργασιών σας. C Περιοχή εργασίας Σε αυτή την περιοχή έχετε πρόσβαση στις εργασίες σας, στα πρότυπα και στις ρυθμίσεις. Στην επισκόπηση εργασιών μπορείτε π.χ. να διαγράφετε, να μετονομάζετε, να εξαγάγετε, να δημιουργείτε αντίγραφα εργασιών και να αποθηκεύετε εργασίες ως πρότυπα. Oδηγίες χρήσης SD3-SDW-BA-el-20 11

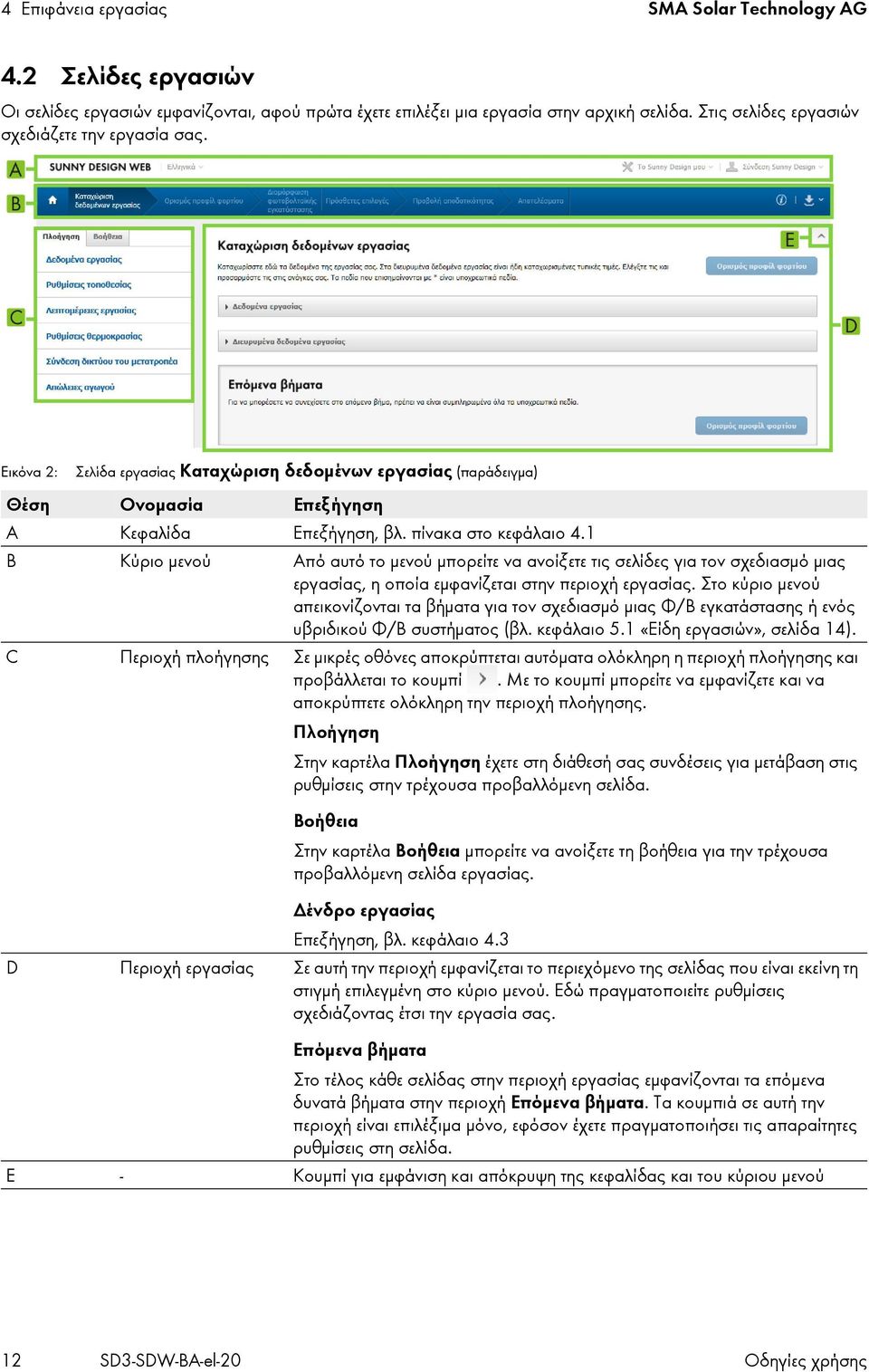

12 4 Επιφάνεια εργασίας SMA Solar Technology AG 4.2 Σελίδες εργασιών Οι σελίδες εργασιών εμφανίζονται, αφού πρώτα έχετε επιλέξει μια εργασία στην αρχική σελίδα. Στις σελίδες εργασιών σχεδιάζετε την εργασία σας. Εικόνα 2: Σελίδα εργασίας Καταχώριση δεδομένων εργασίας (παράδειγμα) Θέση Ονομασία Επεξήγηση A Κεφαλίδα Επεξήγηση, βλ. πίνακα στο κεφάλαιο 4.1 B Κύριο μενού Από αυτό το μενού μπορείτε να ανοίξετε τις σελίδες για τον σχεδιασμό μιας εργασίας, η οποία εμφανίζεται στην περιοχή εργασίας. Στο κύριο μενού απεικονίζονται τα βήματα για τον σχεδιασμό μιας Φ/Β εγκατάστασης ή ενός υβριδικού Φ/Β συστήματος (βλ. κεφάλαιο 5.1 «Είδη εργασιών», σελίδα 14). C Περιοχή πλοήγησης Σε μικρές οθόνες αποκρύπτεται αυτόματα ολόκληρη η περιοχή πλοήγησης και προβάλλεται το κουμπί. Με το κουμπί μπορείτε να εμφανίζετε και να αποκρύπτετε ολόκληρη την περιοχή πλοήγησης. Πλοήγηση Στην καρτέλα Πλοήγηση έχετε στη διάθεσή σας συνδέσεις για μετάβαση στις ρυθμίσεις στην τρέχουσα προβαλλόμενη σελίδα. Βοήθεια Στην καρτέλα Βοήθεια μπορείτε να ανοίξετε τη βοήθεια για την τρέχουσα προβαλλόμενη σελίδα εργασίας. Δένδρο εργασίας Επεξήγηση, βλ. κεφάλαιο 4.3 D Περιοχή εργασίας Σε αυτή την περιοχή εμφανίζεται το περιεχόμενο της σελίδας που είναι εκείνη τη στιγμή επιλεγμένη στο κύριο μενού. Εδώ πραγματοποιείτε ρυθμίσεις σχεδιάζοντας έτσι την εργασία σας. Επόμενα βήματα Στο τέλος κάθε σελίδας στην περιοχή εργασίας εμφανίζονται τα επόμενα δυνατά βήματα στην περιοχή Επόμενα βήματα. Τα κουμπιά σε αυτή την περιοχή είναι επιλέξιμα μόνο, εφόσον έχετε πραγματοποιήσει τις απαραίτητες ρυθμίσεις στη σελίδα. E - Κουμπί για εμφάνιση και απόκρυψη της κεφαλίδας και του κύριου μενού 12 SD3-SDW-BA-el-20 Oδηγίες χρήσης

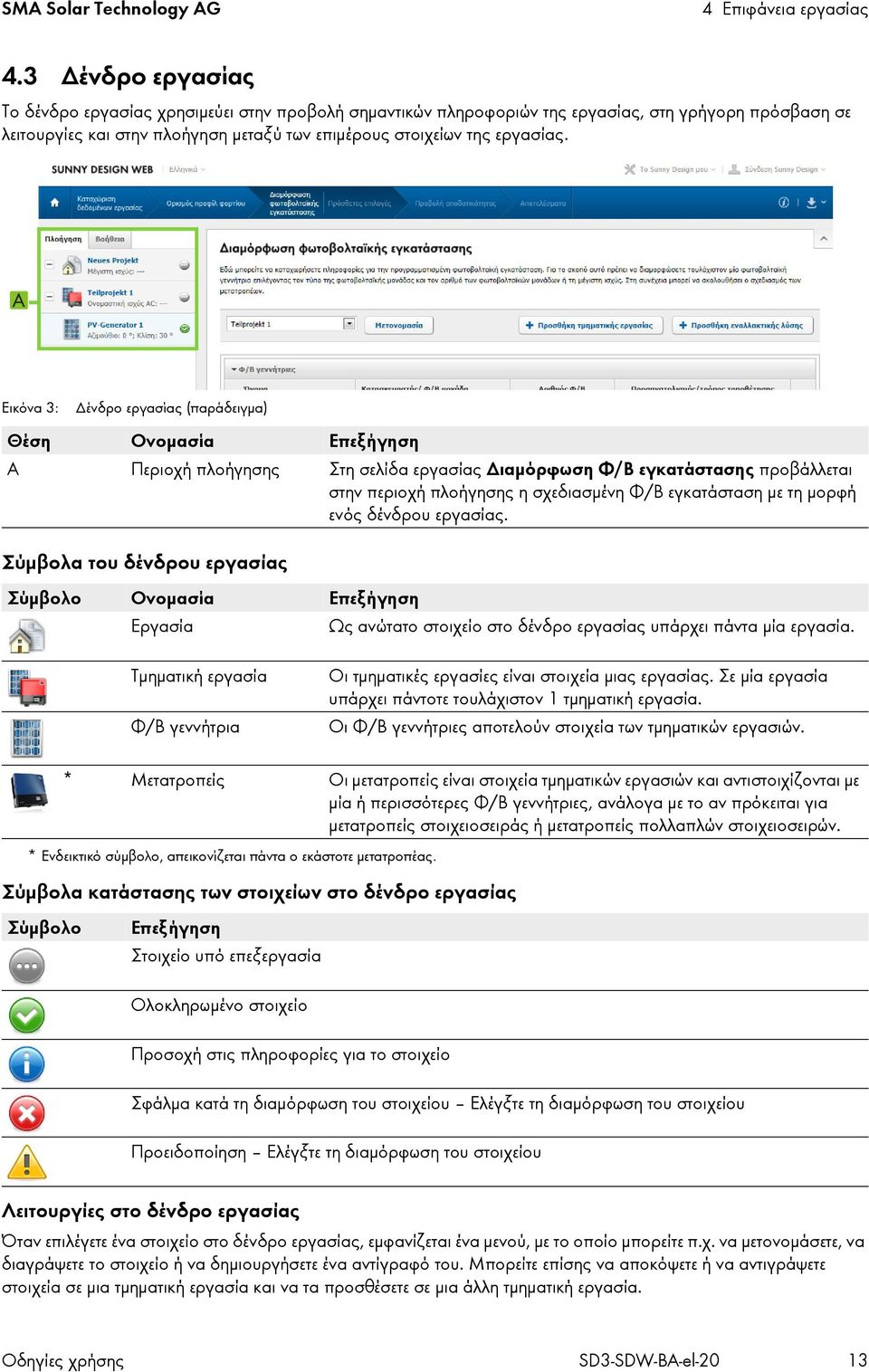

13 SMA Solar Technology AG 4 Επιφάνεια εργασίας 4.3 Δένδρο εργασίας Το δένδρο εργασίας χρησιμεύει στην προβολή σημαντικών πληροφοριών της εργασίας, στη γρήγορη πρόσβαση σε λειτουργίες και στην πλοήγηση μεταξύ των επιμέρους στοιχείων της εργασίας. Εικόνα 3: Δένδρο εργασίας (παράδειγμα) Θέση Ονομασία Επεξήγηση A Περιοχή πλοήγησης Στη σελίδα εργασίας Διαμόρφωση Φ/Β εγκατάστασης προβάλλεται στην περιοχή πλοήγησης η σχεδιασμένη Φ/Β εγκατάσταση με τη μορφή ενός δένδρου εργασίας. Σύμβολα του δένδρου εργασίας Σύμβολο Ονομασία Επεξήγηση Εργασία Ως ανώτατο στοιχείο στο δένδρο εργασίας υπάρχει πάντα μία εργασία. Τμηματική εργασία Φ/Β γεννήτρια Οι τμηματικές εργασίες είναι στοιχεία μιας εργασίας. Σε μία εργασία υπάρχει πάντοτε τουλάχιστον 1 τμηματική εργασία. Οι Φ/Β γεννήτριες αποτελούν στοιχεία των τμηματικών εργασιών. * Μετατροπείς Οι μετατροπείς είναι στοιχεία τμηματικών εργασιών και αντιστοιχίζονται με μία ή περισσότερες Φ/Β γεννήτριες, ανάλογα με το αν πρόκειται για μετατροπείς στοιχειοσειράς ή μετατροπείς πολλαπλών στοιχειοσειρών. * Ενδεικτικό σύμβολο, απεικονίζεται πάντα ο εκάστοτε μετατροπέας. Σύμβολα κατάστασης των στοιχείων στο δένδρο εργασίας Σύμβολο Επεξήγηση Στοιχείο υπό επεξεργασία Ολοκληρωμένο στοιχείο Προσοχή στις πληροφορίες για το στοιχείο Σφάλμα κατά τη διαμόρφωση του στοιχείου Ελέγξτε τη διαμόρφωση του στοιχείου Προειδοποίηση Ελέγξτε τη διαμόρφωση του στοιχείου Λειτουργίες στο δένδρο εργασίας Όταν επιλέγετε ένα στοιχείο στο δένδρο εργασίας, εμφανίζεται ένα μενού, με το οποίο μπορείτε π.χ. να μετονομάσετε, να διαγράψετε το στοιχείο ή να δημιουργήσετε ένα αντίγραφό του. Μπορείτε επίσης να αποκόψετε ή να αντιγράψετε στοιχεία σε μια τμηματική εργασία και να τα προσθέσετε σε μια άλλη τμηματική εργασία. Oδηγίες χρήσης SD3-SDW-BA-el-20 13

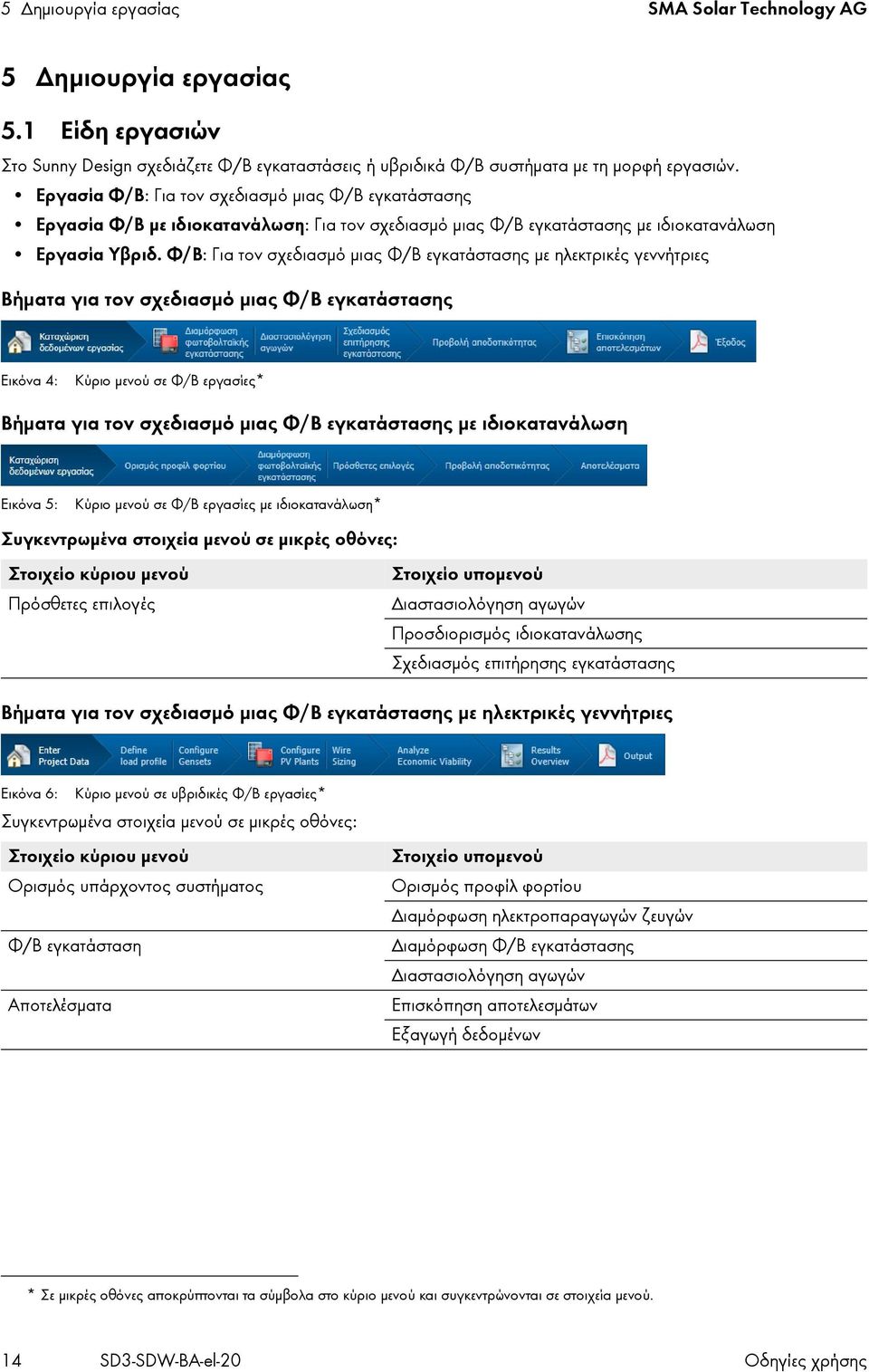

14 5 Δημιουργία εργασίας SMA Solar Technology AG 5 Δημιουργία εργασίας 5.1 Είδη εργασιών Στο Sunny Design σχεδιάζετε Φ/Β εγκαταστάσεις ή υβριδικά Φ/Β συστήματα με τη μορφή εργασιών. Εργασία Φ/Β: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης Εργασία Φ/Β με ιδιοκατανάλωση: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ιδιοκατανάλωση Εργασία Υβριδ. Φ/Β: Για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ηλεκτρικές γεννήτριες Βήματα για τον σχεδιασμό μιας Φ/Β εγκατάστασης Εικόνα 4: Κύριο μενού σε Φ/Β εργασίες* Βήματα για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ιδιοκατανάλωση Εικόνα 5: Κύριο μενού σε Φ/Β εργασίες με ιδιοκατανάλωση* Συγκεντρωμένα στοιχεία μενού σε μικρές οθόνες: Στοιχείο κύριου μενού Πρόσθετες επιλογές Στοιχείο υπομενού Διαστασιολόγηση αγωγών Προσδιορισμός ιδιοκατανάλωσης Σχεδιασμός επιτήρησης εγκατάστασης Βήματα για τον σχεδιασμό μιας Φ/Β εγκατάστασης με ηλεκτρικές γεννήτριες Εικόνα 6: Κύριο μενού σε υβριδικές Φ/Β εργασίες* Συγκεντρωμένα στοιχεία μενού σε μικρές οθόνες: Στοιχείο κύριου μενού Ορισμός υπάρχοντος συστήματος Φ/Β εγκατάσταση Αποτελέσματα Στοιχείο υπομενού Ορισμός προφίλ φορτίου Διαμόρφωση ηλεκτροπαραγωγών ζευγών Διαμόρφωση Φ/Β εγκατάστασης Διαστασιολόγηση αγωγών Επισκόπηση αποτελεσμάτων Εξαγωγή δεδομένων * Σε μικρές οθόνες αποκρύπτονται τα σύμβολα στο κύριο μενού και συγκεντρώνονται σε στοιχεία μενού. 14 SD3-SDW-BA-el-20 Oδηγίες χρήσης

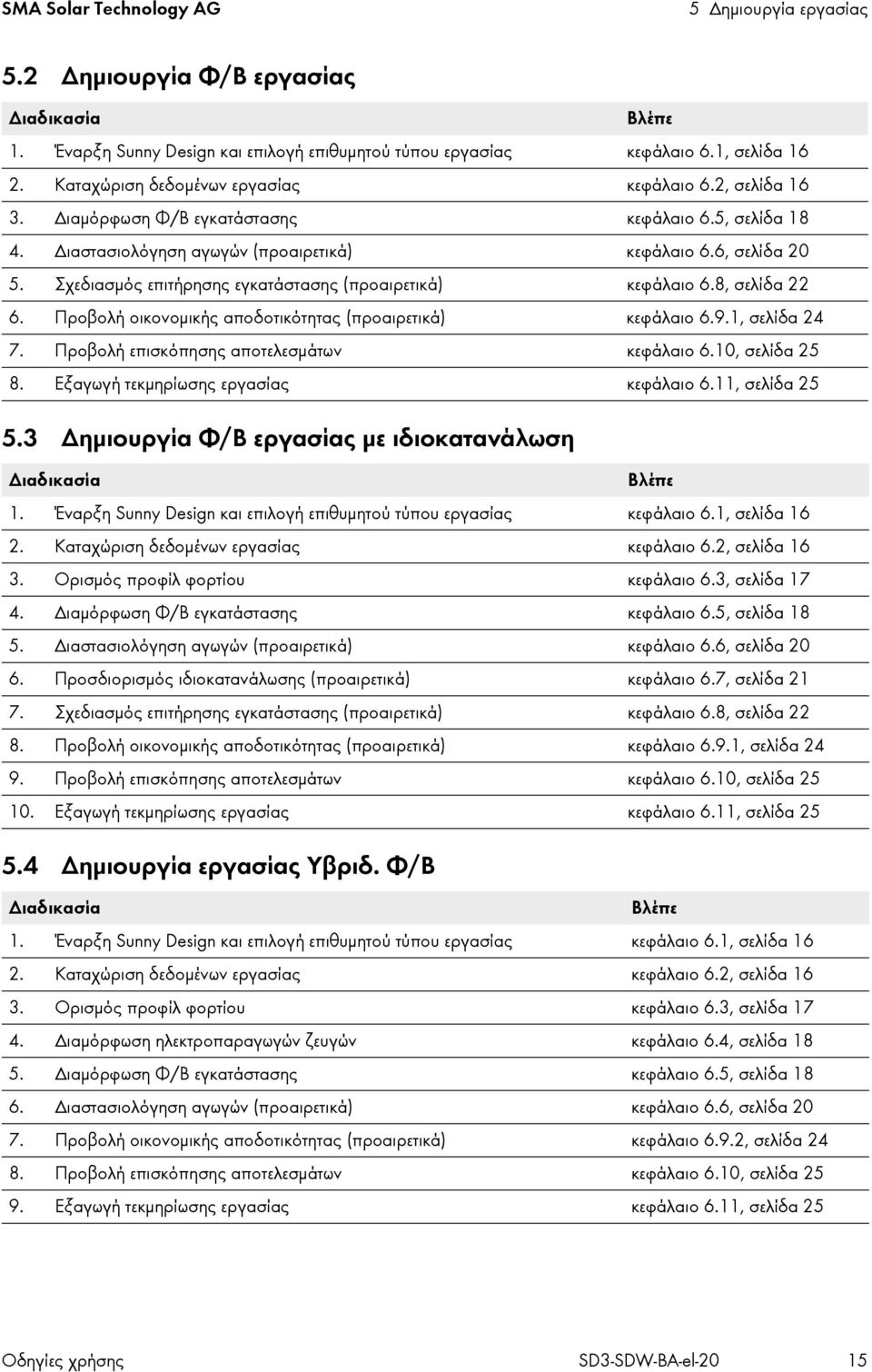

15 SMA Solar Technology AG 5 Δημιουργία εργασίας 5.2 Δημιουργία Φ/Β εργασίας Διαδικασία Βλέπε 1. Έναρξη Sunny Design και επιλογή επιθυμητού τύπου εργασίας κεφάλαιο 6.1, σελίδα Καταχώριση δεδομένων εργασίας κεφάλαιο 6.2, σελίδα Διαμόρφωση Φ/Β εγκατάστασης κεφάλαιο 6.5, σελίδα Διαστασιολόγηση αγωγών (προαιρετικά) κεφάλαιο 6.6, σελίδα Σχεδιασμός επιτήρησης εγκατάστασης (προαιρετικά) κεφάλαιο 6.8, σελίδα Προβολή οικονομικής αποδοτικότητας (προαιρετικά) κεφάλαιο 6.9.1, σελίδα Προβολή επισκόπησης αποτελεσμάτων κεφάλαιο 6.10, σελίδα Εξαγωγή τεκμηρίωσης εργασίας κεφάλαιο 6.11, σελίδα Δημιουργία Φ/Β εργασίας με ιδιοκατανάλωση Διαδικασία Βλέπε 1. Έναρξη Sunny Design και επιλογή επιθυμητού τύπου εργασίας κεφάλαιο 6.1, σελίδα Καταχώριση δεδομένων εργασίας κεφάλαιο 6.2, σελίδα Ορισμός προφίλ φορτίου κεφάλαιο 6.3, σελίδα Διαμόρφωση Φ/Β εγκατάστασης κεφάλαιο 6.5, σελίδα Διαστασιολόγηση αγωγών (προαιρετικά) κεφάλαιο 6.6, σελίδα Προσδιορισμός ιδιοκατανάλωσης (προαιρετικά) κεφάλαιο 6.7, σελίδα Σχεδιασμός επιτήρησης εγκατάστασης (προαιρετικά) κεφάλαιο 6.8, σελίδα Προβολή οικονομικής αποδοτικότητας (προαιρετικά) κεφάλαιο 6.9.1, σελίδα Προβολή επισκόπησης αποτελεσμάτων κεφάλαιο 6.10, σελίδα Εξαγωγή τεκμηρίωσης εργασίας κεφάλαιο 6.11, σελίδα Δημιουργία εργασίας Υβριδ. Φ/Β Διαδικασία Βλέπε 1. Έναρξη Sunny Design και επιλογή επιθυμητού τύπου εργασίας κεφάλαιο 6.1, σελίδα Καταχώριση δεδομένων εργασίας κεφάλαιο 6.2, σελίδα Ορισμός προφίλ φορτίου κεφάλαιο 6.3, σελίδα Διαμόρφωση ηλεκτροπαραγωγών ζευγών κεφάλαιο 6.4, σελίδα Διαμόρφωση Φ/Β εγκατάστασης κεφάλαιο 6.5, σελίδα Διαστασιολόγηση αγωγών (προαιρετικά) κεφάλαιο 6.6, σελίδα Προβολή οικονομικής αποδοτικότητας (προαιρετικά) κεφάλαιο 6.9.2, σελίδα Προβολή επισκόπησης αποτελεσμάτων κεφάλαιο 6.10, σελίδα Εξαγωγή τεκμηρίωσης εργασίας κεφάλαιο 6.11, σελίδα 25 Oδηγίες χρήσης SD3-SDW-BA-el-20 15

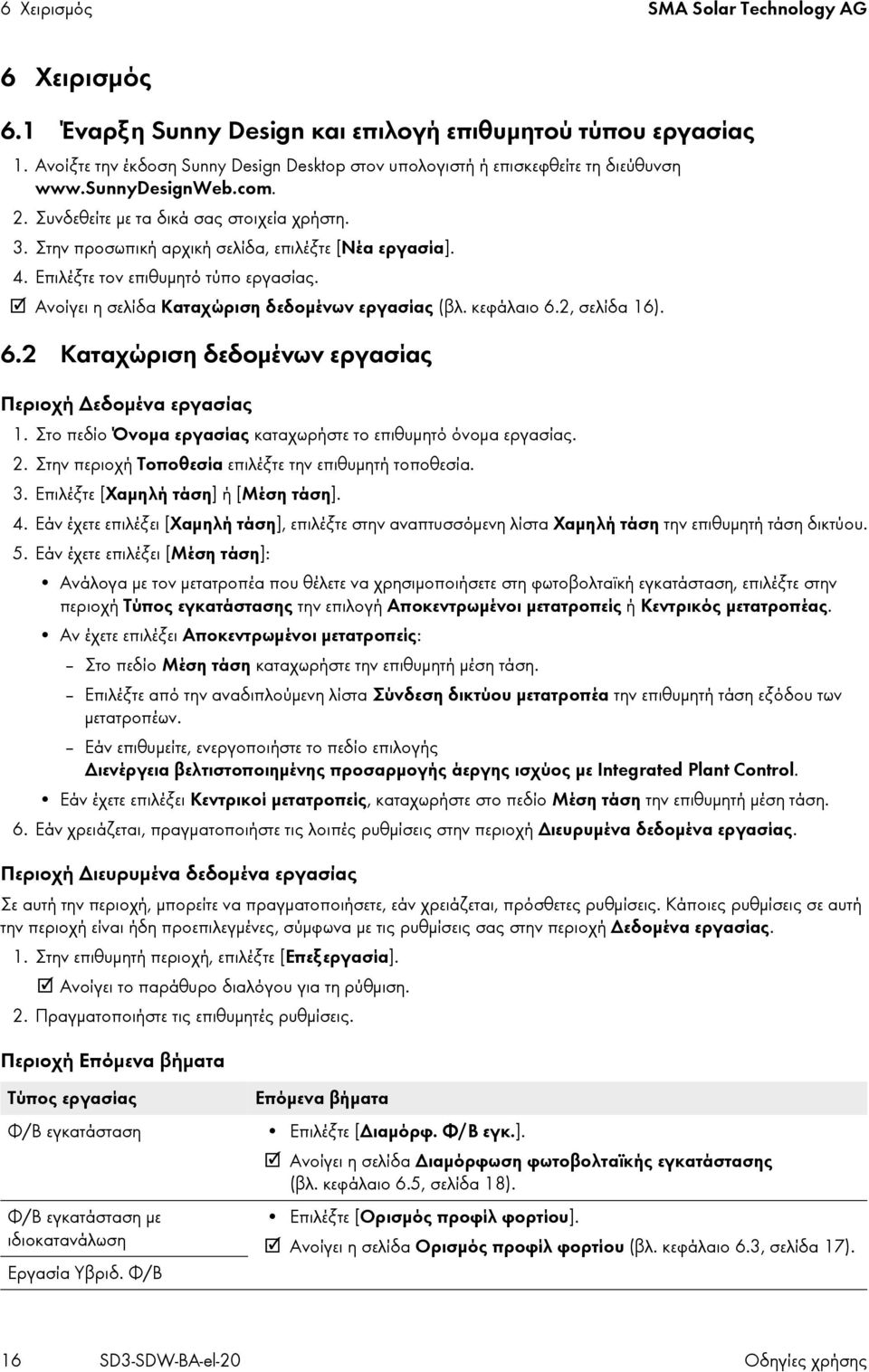

16 6 Χειρισμός SMA Solar Technology AG 6 Χειρισμός 6.1 Έναρξη Sunny Design και επιλογή επιθυμητού τύπου εργασίας 1. Ανοίξτε την έκδοση Sunny Design Desktop στον υπολογιστή ή επισκεφθείτε τη διεύθυνση 2. Συνδεθείτε με τα δικά σας στοιχεία χρήστη. 3. Στην προσωπική αρχική σελίδα, επιλέξτε [Νέα εργασία]. 4. Επιλέξτε τον επιθυμητό τύπο εργασίας. Ανοίγει η σελίδα Καταχώριση δεδομένων εργασίας (βλ. κεφάλαιο 6.2, σελίδα 16). 6.2 Καταχώριση δεδομένων εργασίας Περιοχή Δεδομένα εργασίας 1. Στο πεδίο Όνομα εργασίας καταχωρήστε το επιθυμητό όνομα εργασίας. 2. Στην περιοχή Τοποθεσία επιλέξτε την επιθυμητή τοποθεσία. 3. Επιλέξτε [Χαμηλή τάση] ή [Μέση τάση]. 4. Εάν έχετε επιλέξει [Χαμηλή τάση], επιλέξτε στην αναπτυσσόμενη λίστα Χαμηλή τάση την επιθυμητή τάση δικτύου. 5. Εάν έχετε επιλέξει [Μέση τάση]: Ανάλογα με τον μετατροπέα που θέλετε να χρησιμοποιήσετε στη φωτοβολταϊκή εγκατάσταση, επιλέξτε στην περιοχή Τύπος εγκατάστασης την επιλογή Αποκεντρωμένοι μετατροπείς ή Κεντρικός μετατροπέας. Αν έχετε επιλέξει Αποκεντρωμένοι μετατροπείς: Στο πεδίο Μέση τάση καταχωρήστε την επιθυμητή μέση τάση. Επιλέξτε από την αναδιπλούμενη λίστα Σύνδεση δικτύου μετατροπέα την επιθυμητή τάση εξόδου των μετατροπέων. Εάν επιθυμείτε, ενεργοποιήστε το πεδίο επιλογής Διενέργεια βελτιστοποιημένης προσαρμογής άεργης ισχύος με Integrated Plant Control. Εάν έχετε επιλέξει Κεντρικοί μετατροπείς, καταχωρήστε στο πεδίο Μέση τάση την επιθυμητή μέση τάση. 6. Εάν χρειάζεται, πραγματοποιήστε τις λοιπές ρυθμίσεις στην περιοχή Διευρυμένα δεδομένα εργασίας. Περιοχή Διευρυμένα δεδομένα εργασίας Σε αυτή την περιοχή, μπορείτε να πραγματοποιήσετε, εάν χρειάζεται, πρόσθετες ρυθμίσεις. Κάποιες ρυθμίσεις σε αυτή την περιοχή είναι ήδη προεπιλεγμένες, σύμφωνα με τις ρυθμίσεις σας στην περιοχή Δεδομένα εργασίας. 1. Στην επιθυμητή περιοχή, επιλέξτε [Επεξεργασία]. Ανοίγει το παράθυρο διαλόγου για τη ρύθμιση. 2. Πραγματοποιήστε τις επιθυμητές ρυθμίσεις. Περιοχή Επόμενα βήματα Τύπος εργασίας Φ/Β εγκατάσταση Φ/Β εγκατάσταση με ιδιοκατανάλωση Εργασία Υβριδ. Φ/B Επόμενα βήματα Επιλέξτε [Διαμόρφ. Φ/Β εγκ.]. Ανοίγει η σελίδα Διαμόρφωση φωτοβολταϊκής εγκατάστασης (βλ. κεφάλαιο 6.5, σελίδα 18). Επιλέξτε [Ορισμός προφίλ φορτίου]. Ανοίγει η σελίδα Ορισμός προφίλ φορτίου (βλ. κεφάλαιο 6.3, σελίδα 17). 16 SD3-SDW-BA-el-20 Oδηγίες χρήσης

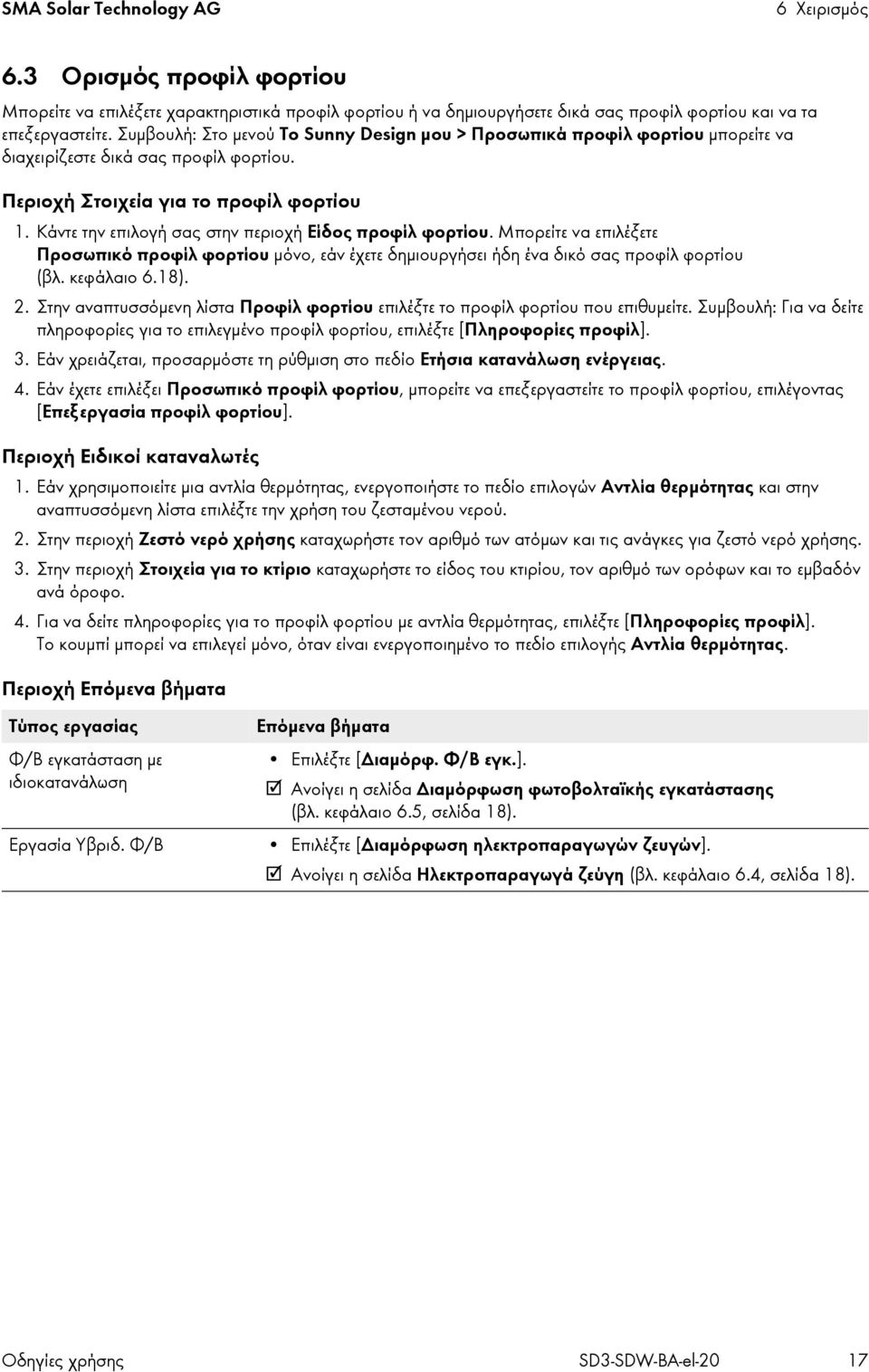

17 SMA Solar Technology AG 6 Χειρισμός 6.3 Ορισμός προφίλ φορτίου Μπορείτε να επιλέξετε χαρακτηριστικά προφίλ φορτίου ή να δημιουργήσετε δικά σας προφίλ φορτίου και να τα επεξεργαστείτε. Συμβουλή: Στο μενού Το Sunny Design μου > Προσωπικά προφίλ φορτίου μπορείτε να διαχειρίζεστε δικά σας προφίλ φορτίου. Περιοχή Στοιχεία για το προφίλ φορτίου 1. Κάντε την επιλογή σας στην περιοχή Είδος προφίλ φορτίου. Μπορείτε να επιλέξετε Προσωπικό προφίλ φορτίου μόνο, εάν έχετε δημιουργήσει ήδη ένα δικό σας προφίλ φορτίου (βλ. κεφάλαιο 6.18). 2. Στην αναπτυσσόμενη λίστα Προφίλ φορτίου επιλέξτε το προφίλ φορτίου που επιθυμείτε. Συμβουλή: Για να δείτε πληροφορίες για το επιλεγμένο προφίλ φορτίου, επιλέξτε [Πληροφορίες προφίλ]. 3. Εάν χρειάζεται, προσαρμόστε τη ρύθμιση στο πεδίο Ετήσια κατανάλωση ενέργειας. 4. Εάν έχετε επιλέξει Προσωπικό προφίλ φορτίου, μπορείτε να επεξεργαστείτε το προφίλ φορτίου, επιλέγοντας [Επεξεργασία προφίλ φορτίου]. Περιοχή Ειδικοί καταναλωτές 1. Εάν χρησιμοποιείτε μια αντλία θερμότητας, ενεργοποιήστε το πεδίο επιλογών Αντλία θερμότητας και στην αναπτυσσόμενη λίστα επιλέξτε την χρήση του ζεσταμένου νερού. 2. Στην περιοχή Ζεστό νερό χρήσης καταχωρήστε τον αριθμό των ατόμων και τις ανάγκες για ζεστό νερό χρήσης. 3. Στην περιοχή Στοιχεία για το κτίριο καταχωρήστε το είδος του κτιρίου, τον αριθμό των ορόφων και το εμβαδόν ανά όροφο. 4. Για να δείτε πληροφορίες για το προφίλ φορτίου με αντλία θερμότητας, επιλέξτε [Πληροφορίες προφίλ]. Το κουμπί μπορεί να επιλεγεί μόνο, όταν είναι ενεργοποιημένο το πεδίο επιλογής Αντλία θερμότητας. Περιοχή Επόμενα βήματα Τύπος εργασίας Φ/Β εγκατάσταση με ιδιοκατανάλωση Εργασία Υβριδ. Φ/B Επόμενα βήματα Επιλέξτε [Διαμόρφ. Φ/Β εγκ.]. Ανοίγει η σελίδα Διαμόρφωση φωτοβολταϊκής εγκατάστασης (βλ. κεφάλαιο 6.5, σελίδα 18). Επιλέξτε [Διαμόρφωση ηλεκτροπαραγωγών ζευγών]. Ανοίγει η σελίδα Ηλεκτροπαραγωγά ζεύγη (βλ. κεφάλαιο 6.4, σελίδα 18). Oδηγίες χρήσης SD3-SDW-BA-el-20 17

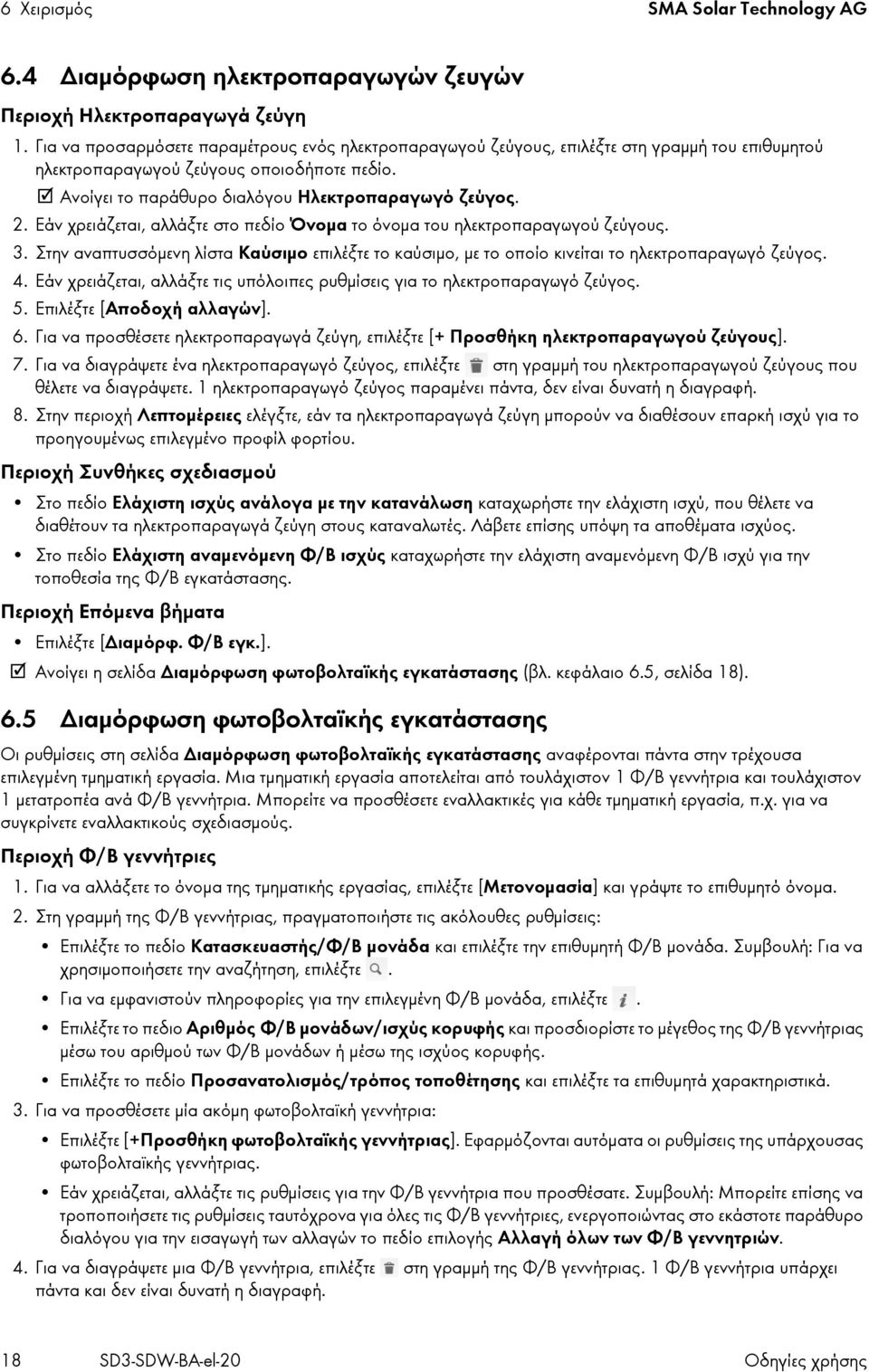

18 6 Χειρισμός SMA Solar Technology AG 6.4 Διαμόρφωση ηλεκτροπαραγωγών ζευγών Περιοχή Ηλεκτροπαραγωγά ζεύγη 1. Για να προσαρμόσετε παραμέτρους ενός ηλεκτροπαραγωγού ζεύγους, επιλέξτε στη γραμμή του επιθυμητού ηλεκτροπαραγωγού ζεύγους οποιοδήποτε πεδίο. Ανοίγει το παράθυρο διαλόγου Ηλεκτροπαραγωγό ζεύγος. 2. Εάν χρειάζεται, αλλάξτε στο πεδίο Όνομα το όνομα του ηλεκτροπαραγωγού ζεύγους. 3. Στην αναπτυσσόμενη λίστα Καύσιμο επιλέξτε το καύσιμο, με το οποίο κινείται το ηλεκτροπαραγωγό ζεύγος. 4. Εάν χρειάζεται, αλλάξτε τις υπόλοιπες ρυθμίσεις για το ηλεκτροπαραγωγό ζεύγος. 5. Επιλέξτε [Αποδοχή αλλαγών]. 6. Για να προσθέσετε ηλεκτροπαραγωγά ζεύγη, επιλέξτε [+ Προσθήκη ηλεκτροπαραγωγού ζεύγους]. 7. Για να διαγράψετε ένα ηλεκτροπαραγωγό ζεύγος, επιλέξτε στη γραμμή του ηλεκτροπαραγωγού ζεύγους που θέλετε να διαγράψετε. 1 ηλεκτροπαραγωγό ζεύγος παραμένει πάντα, δεν είναι δυνατή η διαγραφή. 8. Στην περιοχή Λεπτομέρειες ελέγξτε, εάν τα ηλεκτροπαραγωγά ζεύγη μπορούν να διαθέσουν επαρκή ισχύ για το προηγουμένως επιλεγμένο προφίλ φορτίου. Περιοχή Συνθήκες σχεδιασμού Στο πεδίο Ελάχιστη ισχύς ανάλογα με την κατανάλωση καταχωρήστε την ελάχιστη ισχύ, που θέλετε να διαθέτουν τα ηλεκτροπαραγωγά ζεύγη στους καταναλωτές. Λάβετε επίσης υπόψη τα αποθέματα ισχύος. Στο πεδίο Ελάχιστη αναμενόμενη Φ/Β ισχύς καταχωρήστε την ελάχιστη αναμενόμενη Φ/Β ισχύ για την τοποθεσία της Φ/Β εγκατάστασης. Περιοχή Επόμενα βήματα Επιλέξτε [Διαμόρφ. Φ/Β εγκ.]. Ανοίγει η σελίδα Διαμόρφωση φωτοβολταϊκής εγκατάστασης (βλ. κεφάλαιο 6.5, σελίδα 18). 6.5 Διαμόρφωση φωτοβολταϊκής εγκατάστασης Οι ρυθμίσεις στη σελίδα Διαμόρφωση φωτοβολταϊκής εγκατάστασης αναφέρονται πάντα στην τρέχουσα επιλεγμένη τμηματική εργασία. Μια τμηματική εργασία αποτελείται από τουλάχιστον 1 Φ/Β γεννήτρια και τουλάχιστον 1 μετατροπέα ανά Φ/Β γεννήτρια. Μπορείτε να προσθέσετε εναλλακτικές για κάθε τμηματική εργασία, π.χ. για να συγκρίνετε εναλλακτικούς σχεδιασμούς. Περιοχή Φ/Β γεννήτριες 1. Για να αλλάξετε το όνομα της τμηματικής εργασίας, επιλέξτε [Μετονομασία] και γράψτε το επιθυμητό όνομα. 2. Στη γραμμή της Φ/Β γεννήτριας, πραγματοποιήστε τις ακόλουθες ρυθμίσεις: Επιλέξτε το πεδίο Κατασκευαστής/Φ/Β μονάδα και επιλέξτε την επιθυμητή Φ/Β μονάδα. Συμβουλή: Για να χρησιμοποιήσετε την αναζήτηση, επιλέξτε. Για να εμφανιστούν πληροφορίες για την επιλεγμένη Φ/Β μονάδα, επιλέξτε. Επιλέξτε το πεδιο Αριθμός Φ/Β μονάδων/ισχύς κορυφής και προσδιορίστε το μέγεθος της Φ/Β γεννήτριας μέσω του αριθμού των Φ/Β μονάδων ή μέσω της ισχύος κορυφής. Επιλέξτε το πεδίο Προσανατολισμός/τρόπος τοποθέτησης και επιλέξτε τα επιθυμητά χαρακτηριστικά. 3. Για να προσθέσετε μία ακόμη φωτοβολταϊκή γεννήτρια: Επιλέξτε[+Προσθήκη φωτοβολταϊκής γεννήτριας]. Εφαρμόζονται αυτόματα οι ρυθμίσεις της υπάρχουσας φωτοβολταϊκής γεννήτριας. Εάν χρειάζεται, αλλάξτε τις ρυθμίσεις για την Φ/Β γεννήτρια που προσθέσατε. Συμβουλή: Μπορείτε επίσης να τροποποιήσετε τις ρυθμίσεις ταυτόχρονα για όλες τις Φ/Β γεννήτριες, ενεργοποιώντας στο εκάστοτε παράθυρο διαλόγου για την εισαγωγή των αλλαγών το πεδίο επιλογής Αλλαγή όλων των Φ/Β γεννητριών. 4. Για να διαγράψετε μια Φ/Β γεννήτρια, επιλέξτε στη γραμμή της Φ/Β γεννήτριας. 1 Φ/Β γεννήτρια υπάρχει πάντα και δεν είναι δυνατή η διαγραφή. 18 SD3-SDW-BA-el-20 Oδηγίες χρήσης

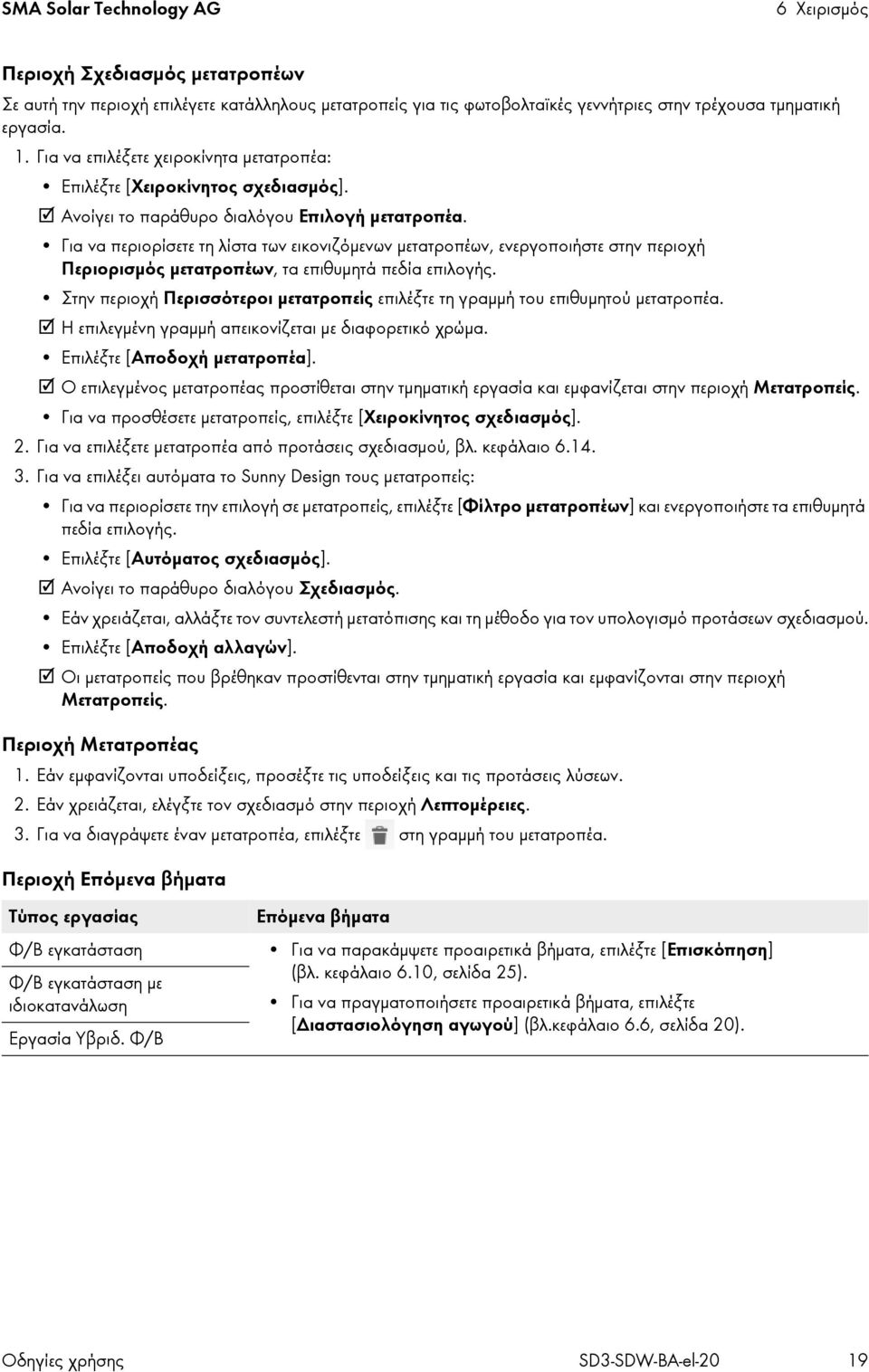

19 SMA Solar Technology AG 6 Χειρισμός Περιοχή Σχεδιασμός μετατροπέων Σε αυτή την περιοχή επιλέγετε κατάλληλους μετατροπείς για τις φωτοβολταϊκές γεννήτριες στην τρέχουσα τμηματική εργασία. 1. Για να επιλέξετε χειροκίνητα μετατροπέα: Επιλέξτε[Χειροκίνητος σχεδιασμός]. Ανοίγει το παράθυρο διαλόγου Επιλογή μετατροπέα. Για να περιορίσετε τη λίστα των εικονιζόμενων μετατροπέων, ενεργοποιήστε στην περιοχή Περιορισμός μετατροπέων, τα επιθυμητά πεδία επιλογής. Στην περιοχή Περισσότεροι μετατροπείς επιλέξτε τη γραμμή του επιθυμητού μετατροπέα. Η επιλεγμένη γραμμή απεικονίζεται με διαφορετικό χρώμα. Επιλέξτε[Αποδοχή μετατροπέα]. Ο επιλεγμένος μετατροπέας προστίθεται στην τμηματική εργασία και εμφανίζεται στην περιοχή Μετατροπείς. Για να προσθέσετε μετατροπείς, επιλέξτε [Χειροκίνητος σχεδιασμός]. 2. Για να επιλέξετε μετατροπέα από προτάσεις σχεδιασμού, βλ. κεφάλαιο Για να επιλέξει αυτόματα το Sunny Design τους μετατροπείς: Για να περιορίσετε την επιλογή σε μετατροπείς, επιλέξτε [Φίλτρο μετατροπέων] και ενεργοποιήστε τα επιθυμητά πεδία επιλογής. Επιλέξτε[Αυτόματος σχεδιασμός]. Ανοίγει το παράθυρο διαλόγου Σχεδιασμός. Εάν χρειάζεται, αλλάξτε τον συντελεστή μετατόπισης και τη μέθοδο για τον υπολογισμό προτάσεων σχεδιασμού. Επιλέξτε[Αποδοχή αλλαγών]. Οι μετατροπείς που βρέθηκαν προστίθενται στην τμηματική εργασία και εμφανίζονται στην περιοχή Μετατροπείς. Περιοχή Μετατροπέας 1. Εάν εμφανίζονται υποδείξεις, προσέξτε τις υποδείξεις και τις προτάσεις λύσεων. 2. Εάν χρειάζεται, ελέγξτε τον σχεδιασμό στην περιοχή Λεπτομέρειες. 3. Για να διαγράψετε έναν μετατροπέα, επιλέξτε στη γραμμή του μετατροπέα. Περιοχή Επόμενα βήματα Τύπος εργασίας Φ/Β εγκατάσταση Φ/Β εγκατάσταση με ιδιοκατανάλωση Εργασία Υβριδ. Φ/B Επόμενα βήματα Για να παρακάμψετε προαιρετικά βήματα, επιλέξτε [Επισκόπηση] (βλ. κεφάλαιο 6.10, σελίδα 25). Για να πραγματοποιήσετε προαιρετικά βήματα, επιλέξτε [Διαστασιολόγηση αγωγού] (βλ.κεφάλαιο 6.6, σελίδα 20). Oδηγίες χρήσης SD3-SDW-BA-el-20 19

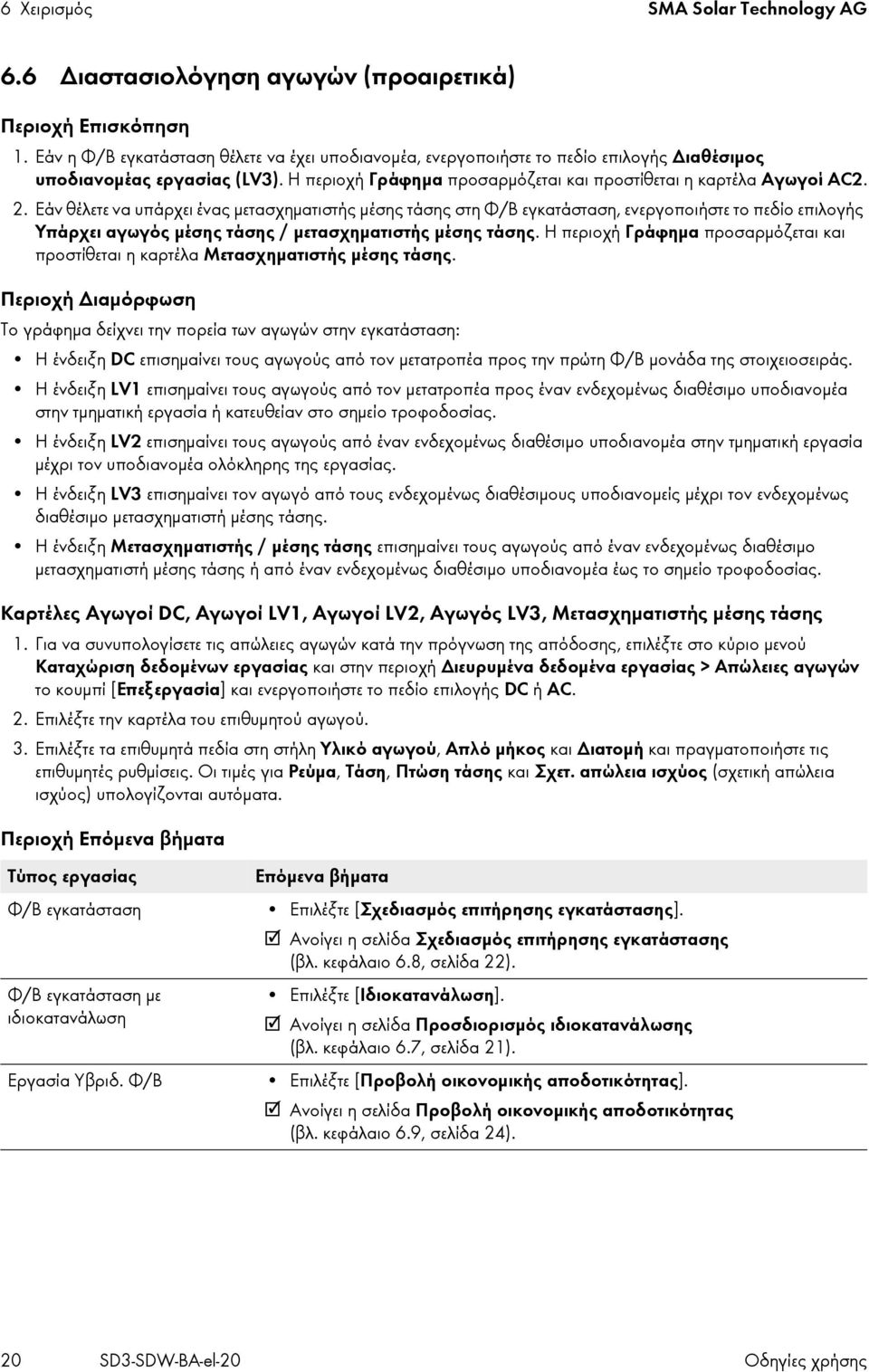

20 6 Χειρισμός SMA Solar Technology AG 6.6 Διαστασιολόγηση αγωγών (προαιρετικά) Περιοχή Επισκόπηση 1. Εάν η Φ/Β εγκατάσταση θέλετε να έχει υποδιανομέα, ενεργοποιήστε το πεδίο επιλογής Διαθέσιμος υποδιανομέας εργασίας (LV3). Η περιοχή Γράφημα προσαρμόζεται και προστίθεται η καρτέλα Αγωγοί AC2. 2. Εάν θέλετε να υπάρχει ένας μετασχηματιστής μέσης τάσης στη Φ/Β εγκατάσταση, ενεργοποιήστε το πεδίο επιλογής Υπάρχει αγωγός μέσης τάσης / μετασχηματιστής μέσης τάσης. Η περιοχή Γράφημα προσαρμόζεται και προστίθεται η καρτέλα Μετασχηματιστής μέσης τάσης. Περιοχή Διαμόρφωση Το γράφημα δείχνει την πορεία των αγωγών στην εγκατάσταση: Η ένδειξη DC επισημαίνει τους αγωγούς από τον μετατροπέα προς την πρώτη Φ/Β μονάδα της στοιχειοσειράς. Η ένδειξη LV1 επισημαίνει τους αγωγούς από τον μετατροπέα προς έναν ενδεχομένως διαθέσιμο υποδιανομέα στην τμηματική εργασία ή κατευθείαν στο σημείο τροφοδοσίας. Η ένδειξη LV2 επισημαίνει τους αγωγούς από έναν ενδεχομένως διαθέσιμο υποδιανομέα στην τμηματική εργασία μέχρι τον υποδιανομέα ολόκληρης της εργασίας. Η ένδειξη LV3 επισημαίνει τον αγωγό από τους ενδεχομένως διαθέσιμους υποδιανομείς μέχρι τον ενδεχομένως διαθέσιμο μετασχηματιστή μέσης τάσης. Η ένδειξη Μετασχηματιστής / μέσης τάσης επισημαίνει τους αγωγούς από έναν ενδεχομένως διαθέσιμο μετασχηματιστή μέσης τάσης ή από έναν ενδεχομένως διαθέσιμο υποδιανομέα έως το σημείο τροφοδοσίας. Καρτέλες Αγωγοί DC, Αγωγοί LV1, Αγωγοί LV2, Αγωγός LV3, Μετασχηματιστής μέσης τάσης 1. Για να συνυπολογίσετε τις απώλειες αγωγών κατά την πρόγνωση της απόδοσης, επιλέξτε στο κύριο μενού Καταχώριση δεδομένων εργασίας και στην περιοχή Διευρυμένα δεδομένα εργασίας > Απώλειες αγωγών το κουμπί [Επεξεργασία] και ενεργοποιήστε το πεδίο επιλογής DC ή AC. 2. Επιλέξτε την καρτέλα του επιθυμητού αγωγού. 3. Επιλέξτε τα επιθυμητά πεδία στη στήλη Υλικό αγωγού, Απλό μήκος και Διατομή και πραγματοποιήστε τις επιθυμητές ρυθμίσεις. Οι τιμές για Ρεύμα, Τάση, Πτώση τάσης και Σχετ. απώλεια ισχύος (σχετική απώλεια ισχύος) υπολογίζονται αυτόματα. Περιοχή Επόμενα βήματα Τύπος εργασίας Φ/Β εγκατάσταση Φ/Β εγκατάσταση με ιδιοκατανάλωση Εργασία Υβριδ. Φ/B Επόμενα βήματα Επιλέξτε [Σχεδιασμός επιτήρησης εγκατάστασης]. Ανοίγει η σελίδα Σχεδιασμός επιτήρησης εγκατάστασης (βλ. κεφάλαιο 6.8, σελίδα 22). Επιλέξτε [Ιδιοκατανάλωση]. Ανοίγει η σελίδα Προσδιορισμός ιδιοκατανάλωσης (βλ. κεφάλαιο 6.7, σελίδα 21). Επιλέξτε [Προβολή οικονομικής αποδοτικότητας]. Ανοίγει η σελίδα Προβολή οικονομικής αποδοτικότητας (βλ. κεφάλαιο 6.9, σελίδα 24). 20 SD3-SDW-BA-el-20 Oδηγίες χρήσης
