1 Oδηγίες χρήσης SUNNY EXPLORER Explorer-BA-el-16 Έκδοση 1.6 ΕΛΛΗΝΙΚΑ

2 Νομικές διατάξεις SMA Solar Technology AG Νομικές διατάξεις Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή τους, πλήρης ή μερική, επιτρέπεται μόνο ύστερα από έγγραφη έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του προϊόντος ή για κατάλληλη χρήση. Άδειες χρήσης λογισμικού ανοικτού κώδικα Το λογισμικό Sunny Explorer χρησιμοποιεί τις βιβλιοθήκες libosip (osip2.dll, osipparser2.dll) και pthreads-win32 (pthreadvc2.dll) που αδειοδοτούνται βάσει της ελάσσονος γενικής άδειας δημόσιας χρήσης (LGPL). Ένα αντίγραφο της άδειας LGPL παρέχεται μετά την εγκατάσταση στον κατάλογο προγράμματος του Sunny Explorer. Εκτός αυτού, το Sunny Explorer χρησιμοποιεί τα αρχεία sha2.c und sha2.h με δικαιώματα πνευματικής ιδιοκτησίας 2005, 2007 του Olivier Gay. Η πλήρης υπόδειξη για τα δικαιώματα πνευματικής ιδιοκτησίας και η απαλλακτική ρήτρα παρέχονται επίσης μετά την εγκατάσταση στον κατάλογο προγράμματος του Sunny Explorer. Εμπορικά σήματα Όλες οι εμπορικές ονομασίες αναγνωρίζονται, ακόμη και εάν δεν διαθέτουν ειδική σήμανση. Η έλλειψη σήμανσης δεν σημαίνει ότι ένα προϊόν ή ένα σήμα δεν είναι κατοχυρωμένο. Οι λέξεις και τα λογότυπα Bluetooth αποτελούν σήματα κατατεθέντα της Bluetooth SIG, Inc. και η όποια χρήση αυτών των σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας. Το σήμα QR Code είναι σήμα κατατεθέν της εταιρείας DENSO WAVE INCORPORATED. SMA Solar Technology AG Sonnenallee Niestetal Γερμανία Τηλ Φαξ info@sma.de 2004 έως 2014 SMA Solar Technology AG. Με την επιφύλαξη παντός δικαιώματος. 2 Explorer-BA-el-16 Oδηγίες χρήσης

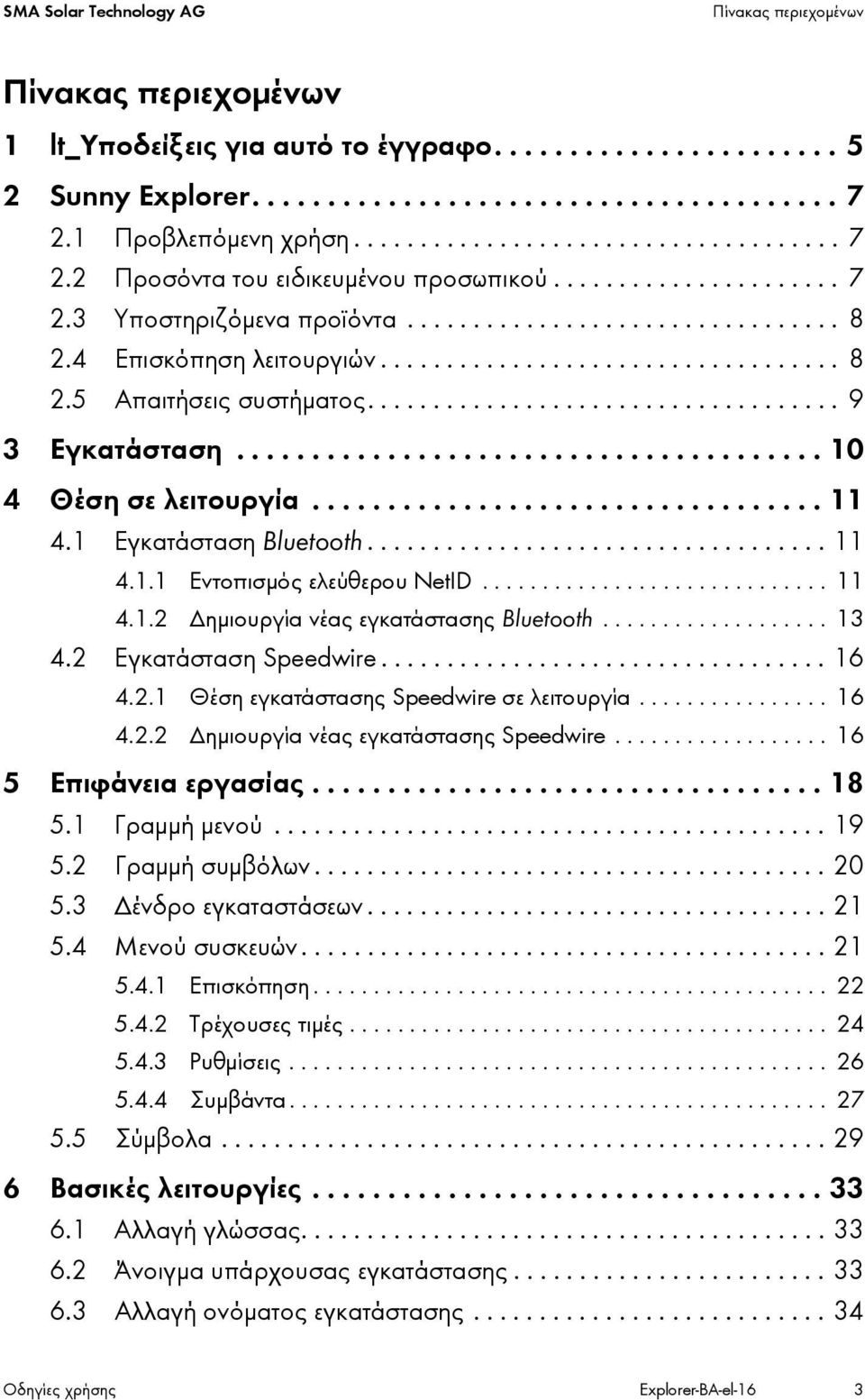

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 lt_υποδείξεις για αυτό το έγγραφο Sunny Explorer Προβλεπόμενη χρήση Προσόντα του ειδικευμένου προσωπικού Υποστηριζόμενα προϊόντα Επισκόπηση λειτουργιών Απαιτήσεις συστήματος Εγκατάσταση Θέση σε λειτουργία Εγκατάσταση Bluetooth Εντοπισμός ελεύθερου NetID Δημιουργία νέας εγκατάστασης Bluetooth Εγκατάσταση Speedwire Θέση εγκατάστασης Speedwire σε λειτουργία Δημιουργία νέας εγκατάστασης Speedwire Επιφάνεια εργασίας Γραμμή μενού Γραμμή συμβόλων Δένδρο εγκαταστάσεων Μενού συσκευών Επισκόπηση Τρέχουσες τιμές Ρυθμίσεις Συμβάντα Σύμβολα Βασικές λειτουργίες Αλλαγή γλώσσας Άνοιγμα υπάρχουσας εγκατάστασης Αλλαγή ονόματος εγκατάστασης Oδηγίες χρήσης Explorer-BA-el-16 3

4 Πίνακας περιεχομένων SMA Solar Technology AG 6.4 Αλλαγή ώρας εγκατάστασης Ρύθμιση αλλαγής θερινής/χειμερινής ώρας Τροποποίηση παραμέτρων Αντικατάσταση συσκευών μικρομετατροπέων Κατάργηση μικρομετατροπέα Αντικατάσταση μικρομετατροπέα Ανακολουθία συσκευών Αλλαγή ονόματος συσκευής Τοπολογία δικτύου Διεξαγωγή ενημέρωσης συσκευών Διευρυμένες λειτουργίες Δημιουργία αναφοράς Εξαγωγή δεδομένων συσσωρευτή Αποθήκευση δεδομένων εγκατάστασης στον υπολογιστή Σύστημα ομάδων χρηστών και ασφαλείας Βασικές αρχές Αλλαγή ομάδας χρηστών Κωδικός πρόσβασης εγκατάστασης Εάν έχετε ξεχάσει τον κωδικό πρόσβασης SMA Grid Guard Ποιότητα κωδικών πρόσβασης Απεγκατάσταση Αναζήτηση σφαλμάτων Επικοινωνία Explorer-BA-el-16 Oδηγίες χρήσης

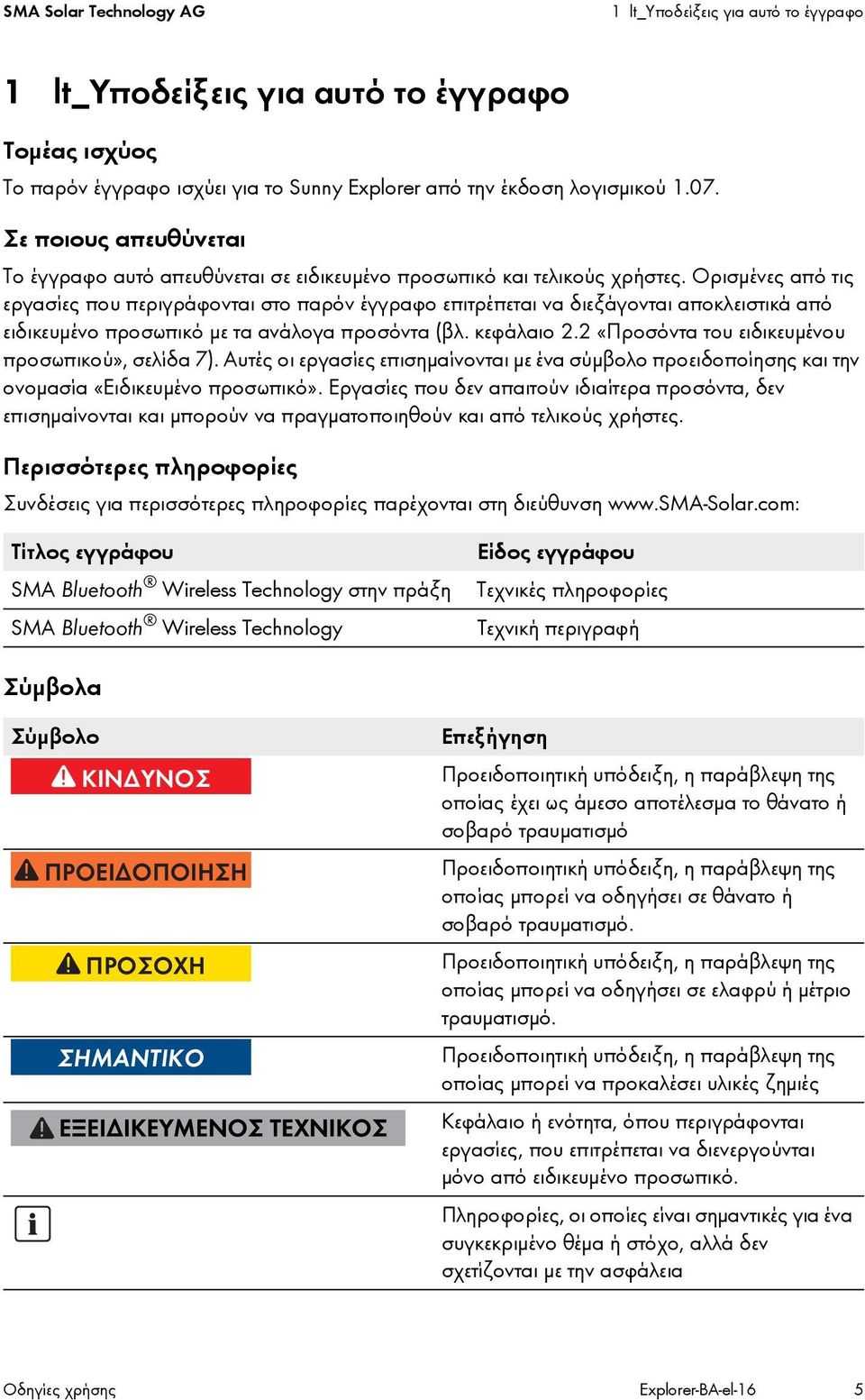

5 SMA Solar Technology AG 1 lt_υποδείξεις για αυτό το έγγραφο 1 lt_υποδείξεις για αυτό το έγγραφο Τομέας ισχύος Το παρόν έγγραφο ισχύει για το Sunny Explorer από την έκδοση λογισμικού Σε ποιους απευθύνεται Το έγγραφο αυτό απευθύνεται σε ειδικευμένο προσωπικό και τελικούς χρήστες. Ορισμένες από τις εργασίες που περιγράφονται στο παρόν έγγραφο επιτρέπεται να διεξάγονται αποκλειστικά από ειδικευμένο προσωπικό με τα ανάλογα προσόντα (βλ. κεφάλαιο 2.2 «Προσόντα του ειδικευμένου προσωπικού», σελίδα 7). Αυτές οι εργασίες επισημαίνονται με ένα σύμβολο προειδοποίησης και την ονομασία «Ειδικευμένο προσωπικό». Εργασίες που δεν απαιτούν ιδιαίτερα προσόντα, δεν επισημαίνονται και μπορούν να πραγματοποιηθούν και από τελικούς χρήστες. Περισσότερες πληροφορίες Συνδέσεις για περισσότερες πληροφορίες παρέχονται στη διεύθυνση Τίτλος εγγράφου SMA Bluetooth Wireless Technology στην πράξη SMA Bluetooth Wireless Technology Είδος εγγράφου Τεχνικές πληροφορίες Τεχνική περιγραφή Σύμβολα Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή σοβαρό τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε ελαφρύ ή μέτριο τραυματισμό. Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να προκαλέσει υλικές ζημιές Κεφάλαιο ή ενότητα, όπου περιγράφονται εργασίες, που επιτρέπεται να διενεργούνται μόνο από ειδικευμένο προσωπικό. Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο, αλλά δεν σχετίζονται με την ασφάλεια Oδηγίες χρήσης Explorer-BA-el-16 5

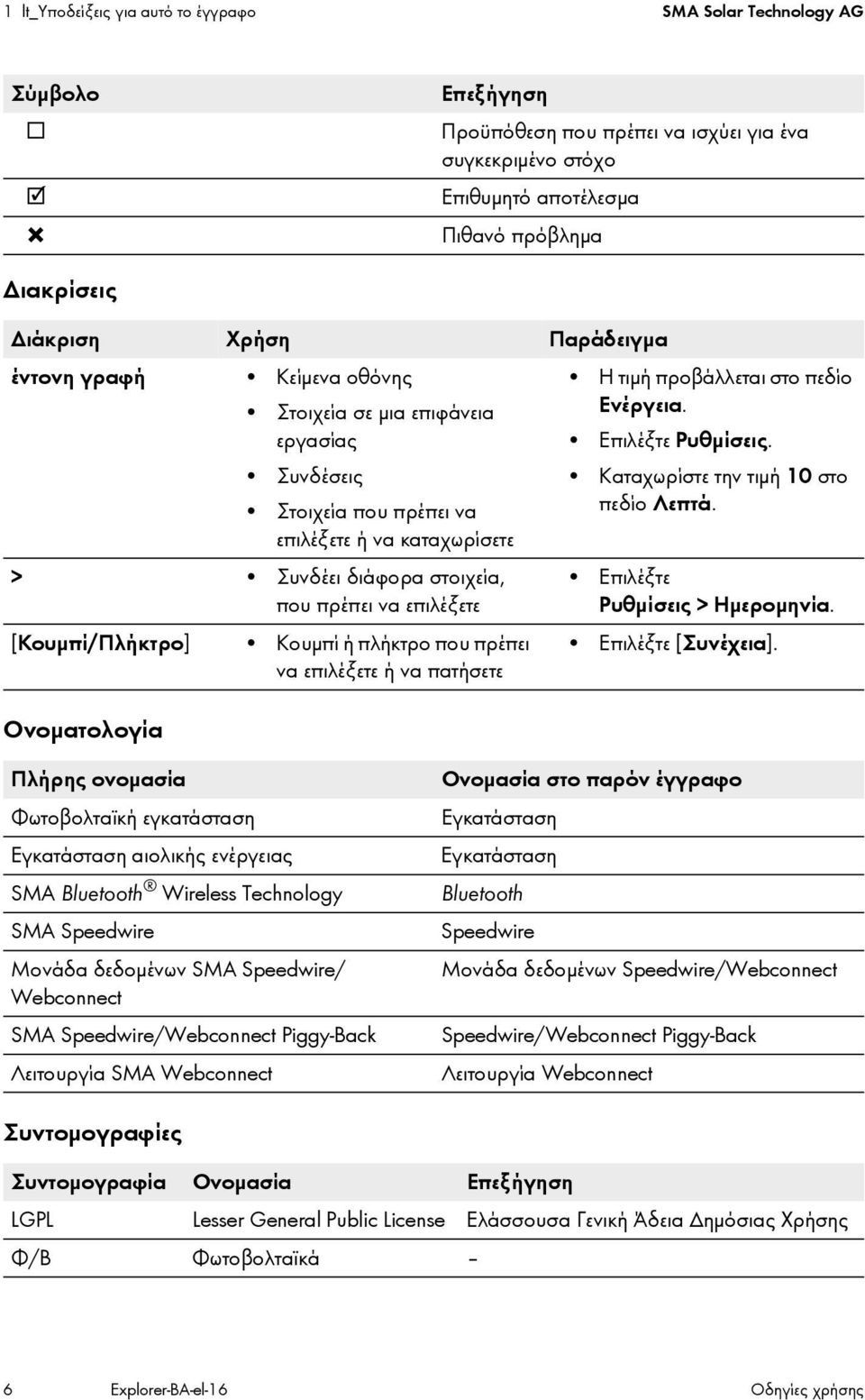

6 1 lt_υποδείξεις για αυτό το έγγραφο SMA Solar Technology AG Σύμβολο Επεξήγηση Προϋπόθεση που πρέπει να ισχύει για ένα συγκεκριμένο στόχο Επιθυμητό αποτέλεσμα Πιθανό πρόβλημα Διακρίσεις Διάκριση Χρήση Παράδειγμα έντονη γραφή Κείμενα οθόνης Ονοματολογία Στοιχεία σε μια επιφάνεια εργασίας Συνδέσεις Στοιχεία που πρέπει να επιλέξετε ή να καταχωρίσετε > Συνδέει διάφορα στοιχεία, που πρέπει να επιλέξετε [Κουμπί/Πλήκτρο] Κουμπί ή πλήκτρο που πρέπει να επιλέξετε ή να πατήσετε Η τιμή προβάλλεται στο πεδίο Ενέργεια. Επιλέξτε Ρυθμίσεις. Καταχωρίστε την τιμή 10 στο πεδίο Λεπτά. Επιλέξτε Ρυθμίσεις > Ημερομηνία. Επιλέξτε [Συνέχεια]. Πλήρης ονομασία Φωτοβολταϊκή εγκατάσταση Εγκατάσταση αιολικής ενέργειας SMA Bluetooth Wireless Technology SMA Speedwire Μονάδα δεδομένων SMA Speedwire/ Webconnect SMA Speedwire/Webconnect Piggy-Back Λειτουργία SMA Webconnect Ονομασία στο παρόν έγγραφο Εγκατάσταση Εγκατάσταση Bluetooth Speedwire Μονάδα δεδομένων Speedwire/Webconnect Speedwire/Webconnect Piggy-Back Λειτουργία Webconnect Συντομογραφίες Συντομογραφία Ονομασία Επεξήγηση LGPL Lesser General Public License Ελάσσουσα Γενική Άδεια Δημόσιας Χρήσης Φ/Β Φωτοβολταϊκά 6 Explorer-BA-el-16 Oδηγίες χρήσης

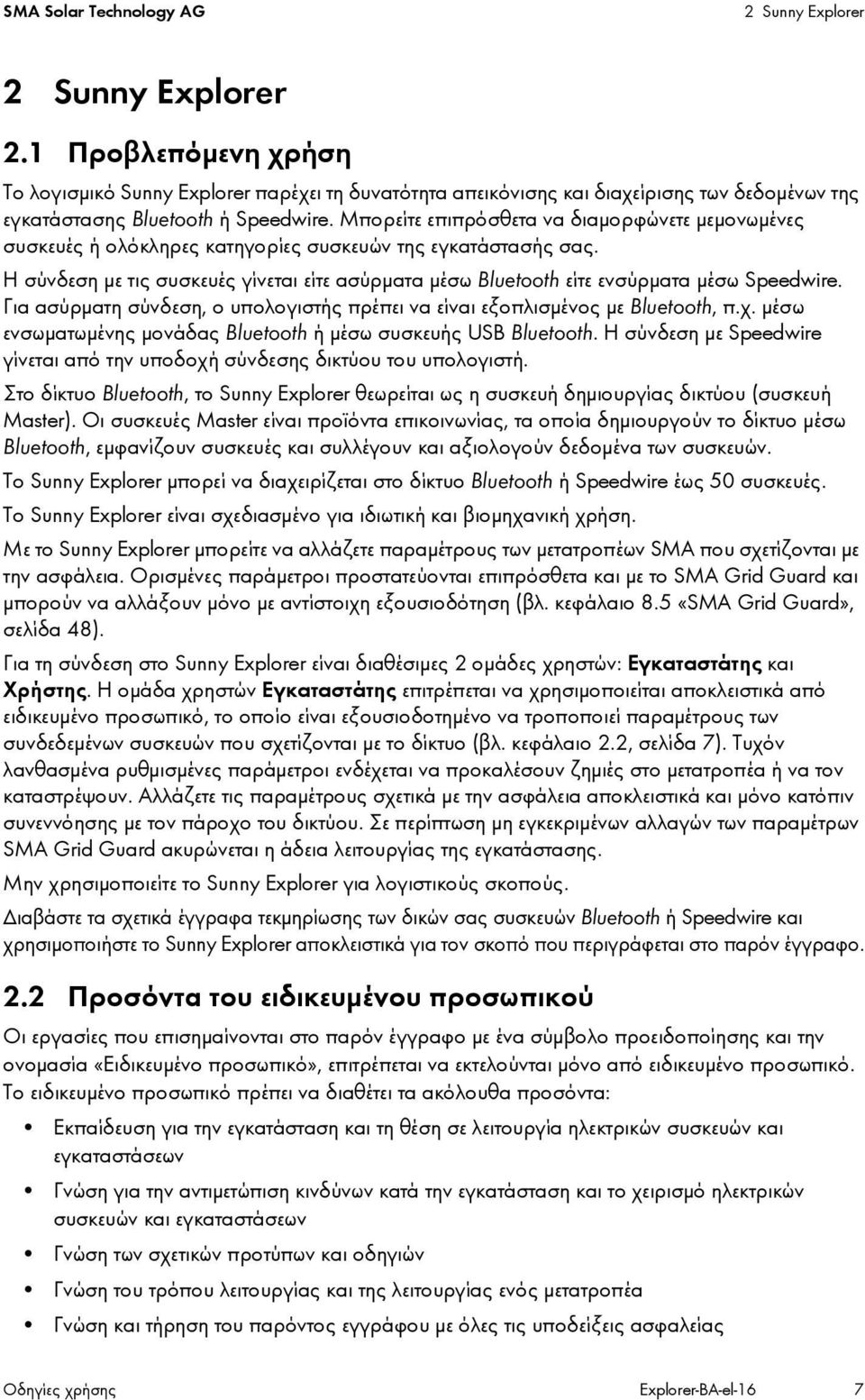

7 SMA Solar Technology AG 2 Sunny Explorer 2 Sunny Explorer 2.1 Προβλεπόμενη χρήση Το λογισμικό Sunny Explorer παρέχει τη δυνατότητα απεικόνισης και διαχείρισης των δεδομένων της εγκατάστασης Bluetooth ή Speedwire. Μπορείτε επιπρόσθετα να διαμορφώνετε μεμονωμένες συσκευές ή ολόκληρες κατηγορίες συσκευών της εγκατάστασής σας. Η σύνδεση με τις συσκευές γίνεται είτε ασύρματα μέσω Bluetooth είτε ενσύρματα μέσω Speedwire. Για ασύρματη σύνδεση, ο υπολογιστής πρέπει να είναι εξοπλισμένος με Bluetooth, π.χ. μέσω ενσωματωμένης μονάδας Bluetooth ή μέσω συσκευής USB Bluetooth. Η σύνδεση με Speedwire γίνεται από την υποδοχή σύνδεσης δικτύου του υπολογιστή. Στο δίκτυο Bluetooth, το Sunny Explorer θεωρείται ως η συσκευή δημιουργίας δικτύου (συσκευή Master). Οι συσκευές Master είναι προϊόντα επικοινωνίας, τα οποία δημιουργούν το δίκτυο μέσω Bluetooth, εμφανίζουν συσκευές και συλλέγουν και αξιολογούν δεδομένα των συσκευών. Το Sunny Explorer μπορεί να διαχειρίζεται στο δίκτυο Bluetooth ή Speedwire έως 50 συσκευές. Το Sunny Explorer είναι σχεδιασμένο για ιδιωτική και βιομηχανική χρήση. Με το Sunny Explorer μπορείτε να αλλάζετε παραμέτρους των μετατροπέων SMA που σχετίζονται με την ασφάλεια. Ορισμένες παράμετροι προστατεύονται επιπρόσθετα και με το SMA Grid Guard και μπορούν να αλλάξουν μόνο με αντίστοιχη εξουσιοδότηση (βλ. κεφάλαιο 8.5 «SMA Grid Guard», σελίδα 48). Για τη σύνδεση στο Sunny Explorer είναι διαθέσιμες 2 ομάδες χρηστών: Εγκαταστάτης και Χρήστης. Η ομάδα χρηστών Εγκαταστάτης επιτρέπεται να χρησιμοποιείται αποκλειστικά από ειδικευμένο προσωπικό, το οποίο είναι εξουσιοδοτημένο να τροποποιεί παραμέτρους των συνδεδεμένων συσκευών που σχετίζονται με το δίκτυο (βλ. κεφάλαιο 2.2, σελίδα 7). Τυχόν λανθασμένα ρυθμισμένες παράμετροι ενδέχεται να προκαλέσουν ζημιές στο μετατροπέα ή να τον καταστρέψουν. Αλλάζετε τις παραμέτρους σχετικά με την ασφάλεια αποκλειστικά και μόνο κατόπιν συνεννόησης με τον πάροχο του δικτύου. Σε περίπτωση μη εγκεκριμένων αλλαγών των παραμέτρων SMA Grid Guard ακυρώνεται η άδεια λειτουργίας της εγκατάστασης. Μην χρησιμοποιείτε το Sunny Explorer για λογιστικούς σκοπούς. Διαβάστε τα σχετικά έγγραφα τεκμηρίωσης των δικών σας συσκευών Bluetooth ή Speedwire και χρησιμοποιήστε το Sunny Explorer αποκλειστικά για τον σκοπό που περιγράφεται στο παρόν έγγραφο. 2.2 Προσόντα του ειδικευμένου προσωπικού Οι εργασίες που επισημαίνονται στο παρόν έγγραφο με ένα σύμβολο προειδοποίησης και την ονομασία «Ειδικευμένο προσωπικό», επιτρέπεται να εκτελούνται μόνο από ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα: Εκπαίδευση για την εγκατάσταση και τη θέση σε λειτουργία ηλεκτρικών συσκευών και εγκαταστάσεων Γνώση για την αντιμετώπιση κινδύνων κατά την εγκατάσταση και το χειρισμό ηλεκτρικών συσκευών και εγκαταστάσεων Γνώση των σχετικών προτύπων και οδηγιών Γνώση του τρόπου λειτουργίας και της λειτουργίας ενός μετατροπέα Γνώση και τήρηση του παρόντος εγγράφου με όλες τις υποδείξεις ασφαλείας Oδηγίες χρήσης Explorer-BA-el-16 7

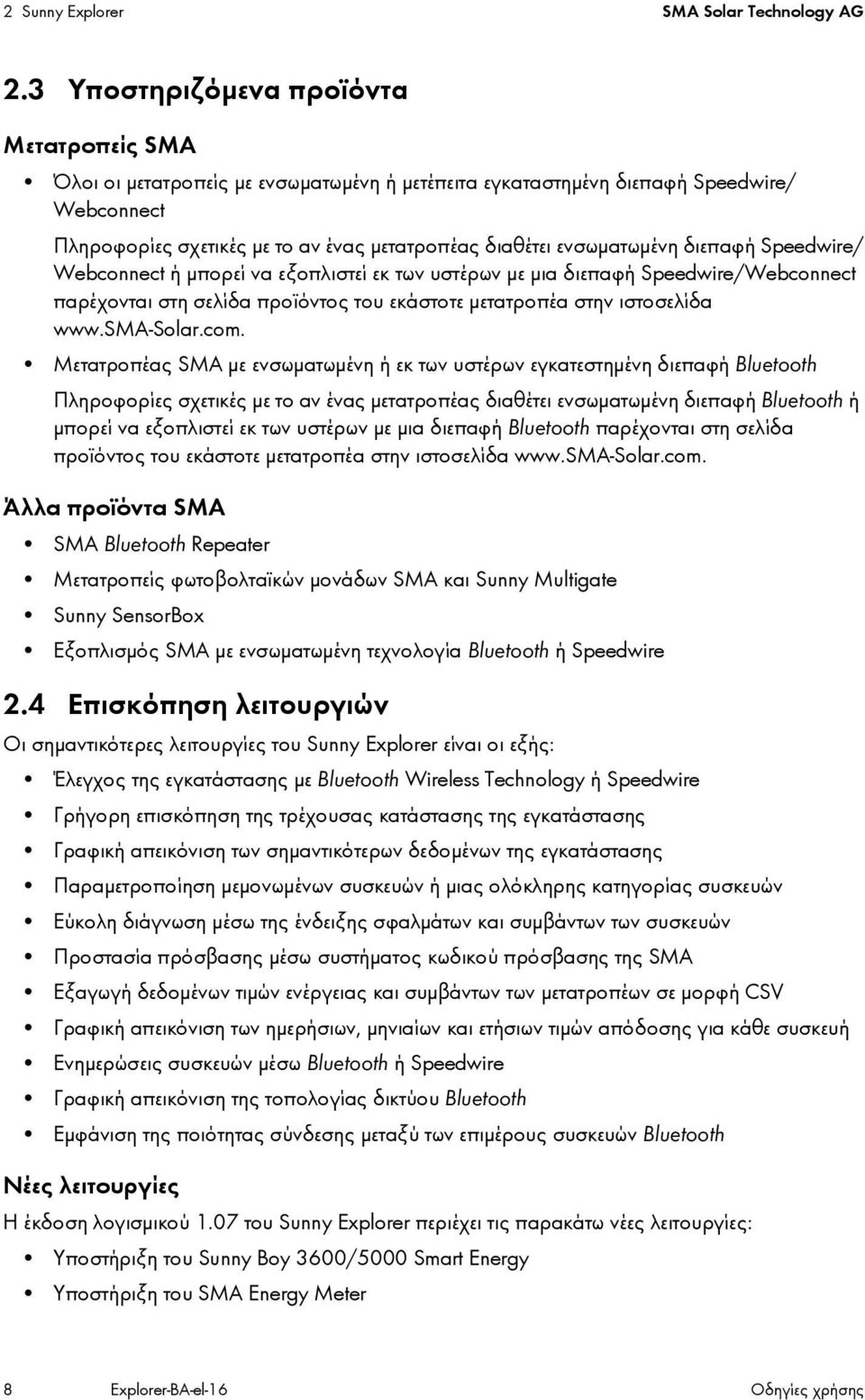

8 2 Sunny Explorer SMA Solar Technology AG 2.3 Υποστηριζόμενα προϊόντα Μετατροπείς SMA Όλοι οι μετατροπείς με ενσωματωμένη ή μετέπειτα εγκαταστημένη διεπαφή Speedwire/ Webconnect Πληροφορίες σχετικές με το αν ένας μετατροπέας διαθέτει ενσωματωμένη διεπαφή Speedwire/ Webconnect ή μπορεί να εξοπλιστεί εκ των υστέρων με μια διεπαφή Speedwire/Webconnect παρέχονται στη σελίδα προϊόντος του εκάστοτε μετατροπέα στην ιστοσελίδα Μετατροπέας SMA με ενσωματωμένη ή εκ των υστέρων εγκατεστημένη διεπαφή Bluetooth Πληροφορίες σχετικές με το αν ένας μετατροπέας διαθέτει ενσωματωμένη διεπαφή Bluetooth ή μπορεί να εξοπλιστεί εκ των υστέρων με μια διεπαφή Bluetooth παρέχονται στη σελίδα προϊόντος του εκάστοτε μετατροπέα στην ιστοσελίδα Άλλα προϊόντα SMA SMA Bluetooth Repeater Μετατροπείς φωτοβολταϊκών μονάδων SMA και Sunny Multigate Sunny SensorBox Εξοπλισμός SMA με ενσωματωμένη τεχνολογία Bluetooth ή Speedwire 2.4 Επισκόπηση λειτουργιών Οι σημαντικότερες λειτουργίες του Sunny Explorer είναι οι εξής: Έλεγχος της εγκατάστασης με Bluetooth Wireless Technology ή Speedwire Γρήγορη επισκόπηση της τρέχουσας κατάστασης της εγκατάστασης Γραφική απεικόνιση των σημαντικότερων δεδομένων της εγκατάστασης Παραμετροποίηση μεμονωμένων συσκευών ή μιας ολόκληρης κατηγορίας συσκευών Εύκολη διάγνωση μέσω της ένδειξης σφαλμάτων και συμβάντων των συσκευών Προστασία πρόσβασης μέσω συστήματος κωδικού πρόσβασης της SMA Εξαγωγή δεδομένων τιμών ενέργειας και συμβάντων των μετατροπέων σε μορφή CSV Γραφική απεικόνιση των ημερήσιων, μηνιαίων και ετήσιων τιμών απόδοσης για κάθε συσκευή Ενημερώσεις συσκευών μέσω Bluetooth ή Speedwire Γραφική απεικόνιση της τοπολογίας δικτύου Bluetooth Εμφάνιση της ποιότητας σύνδεσης μεταξύ των επιμέρους συσκευών Bluetooth Νέες λειτουργίες Η έκδοση λογισμικού 1.07 του Sunny Explorer περιέχει τις παρακάτω νέες λειτουργίες: Υποστήριξη του Sunny Boy 3600/5000 Smart Energy Υποστήριξη του SMA Energy Meter 8 Explorer-BA-el-16 Oδηγίες χρήσης

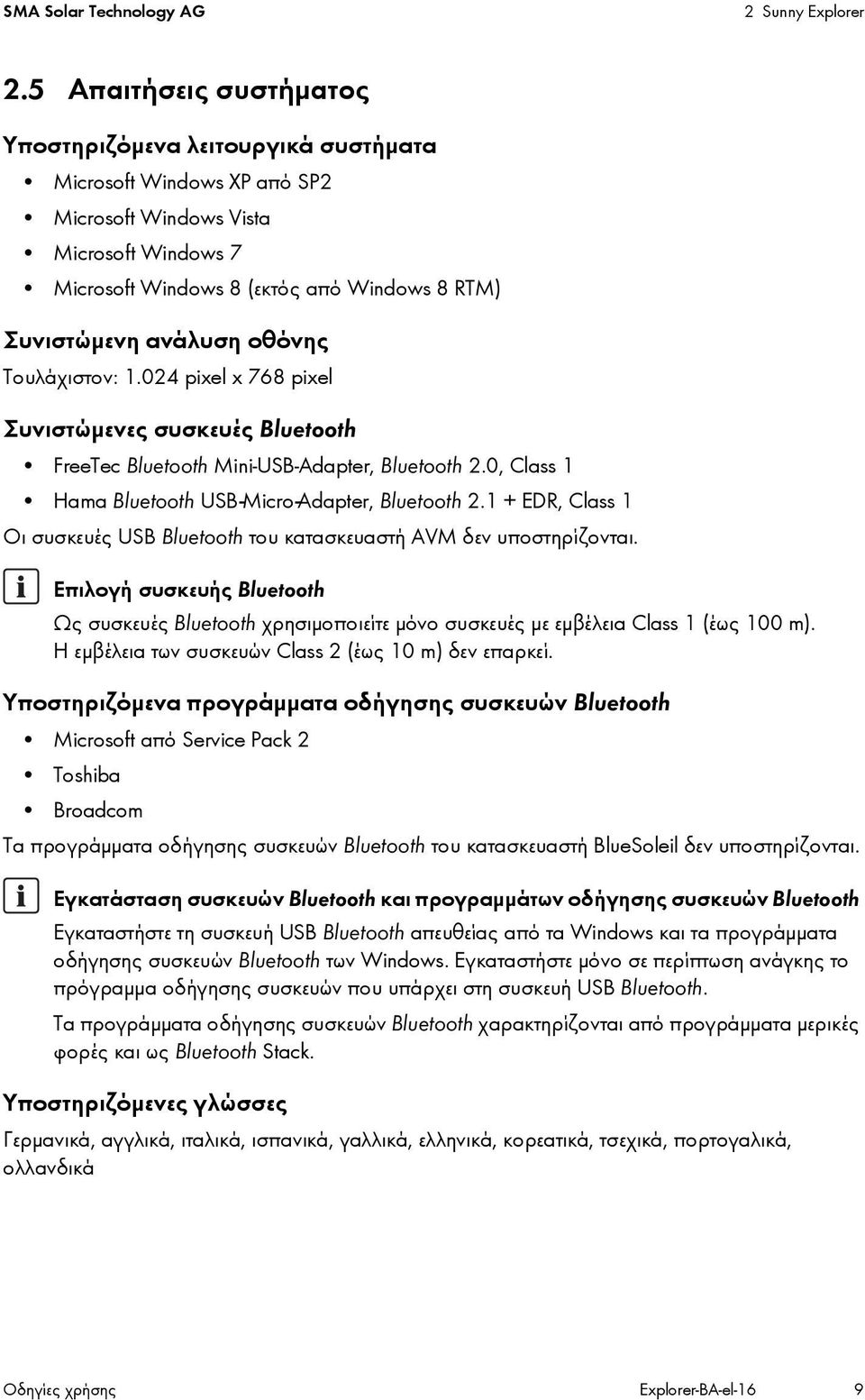

9 SMA Solar Technology AG 2 Sunny Explorer 2.5 Απαιτήσεις συστήματος Υποστηριζόμενα λειτουργικά συστήματα Microsoft Windows XP από SP2 Microsoft Windows Vista Μicrosoft Windows 7 Microsoft Windows 8 (εκτός από Windows 8 RTM) Συνιστώμενη ανάλυση οθόνης Τουλάχιστον: pixel x 768 pixel Συνιστώμενες συσκευές Bluetooth FreeTec Bluetooth Mini-USB-Adapter, Bluetooth 2.0, Class 1 Hama Bluetooth USB-Micro-Adapter, Bluetooth EDR, Class 1 Οι συσκευές USB Bluetooth του κατασκευαστή AVM δεν υποστηρίζονται. Επιλογή συσκευής Bluetooth Ως συσκευές Bluetooth χρησιμοποιείτε μόνο συσκευές με εμβέλεια Class 1 (έως 100 m). Η εμβέλεια των συσκευών Class 2 (έως 10 m) δεν επαρκεί. Υποστηριζόμενα προγράμματα οδήγησης συσκευών Bluetooth Microsoft από Service Pack 2 Toshiba Broadcom Τα προγράμματα οδήγησης συσκευών Bluetooth του κατασκευαστή BlueSoleil δεν υποστηρίζονται. Εγκατάσταση συσκευών Bluetooth και προγραμμάτων οδήγησης συσκευών Bluetooth Εγκαταστήστε τη συσκευή USB Bluetooth απευθείας από τα Windows και τα προγράμματα οδήγησης συσκευών Bluetooth των Windows. Εγκαταστήστε μόνο σε περίπτωση ανάγκης το πρόγραμμα οδήγησης συσκευών που υπάρχει στη συσκευή USB Bluetooth. Τα προγράμματα οδήγησης συσκευών Bluetooth χαρακτηρίζονται από προγράμματα μερικές φορές και ως Bluetooth Stack. Υποστηριζόμενες γλώσσες Γερμανικά, αγγλικά, ιταλικά, ισπανικά, γαλλικά, ελληνικά, κορεατικά, τσεχικά, πορτογαλικά, ολλανδικά Oδηγίες χρήσης Explorer-BA-el-16 9

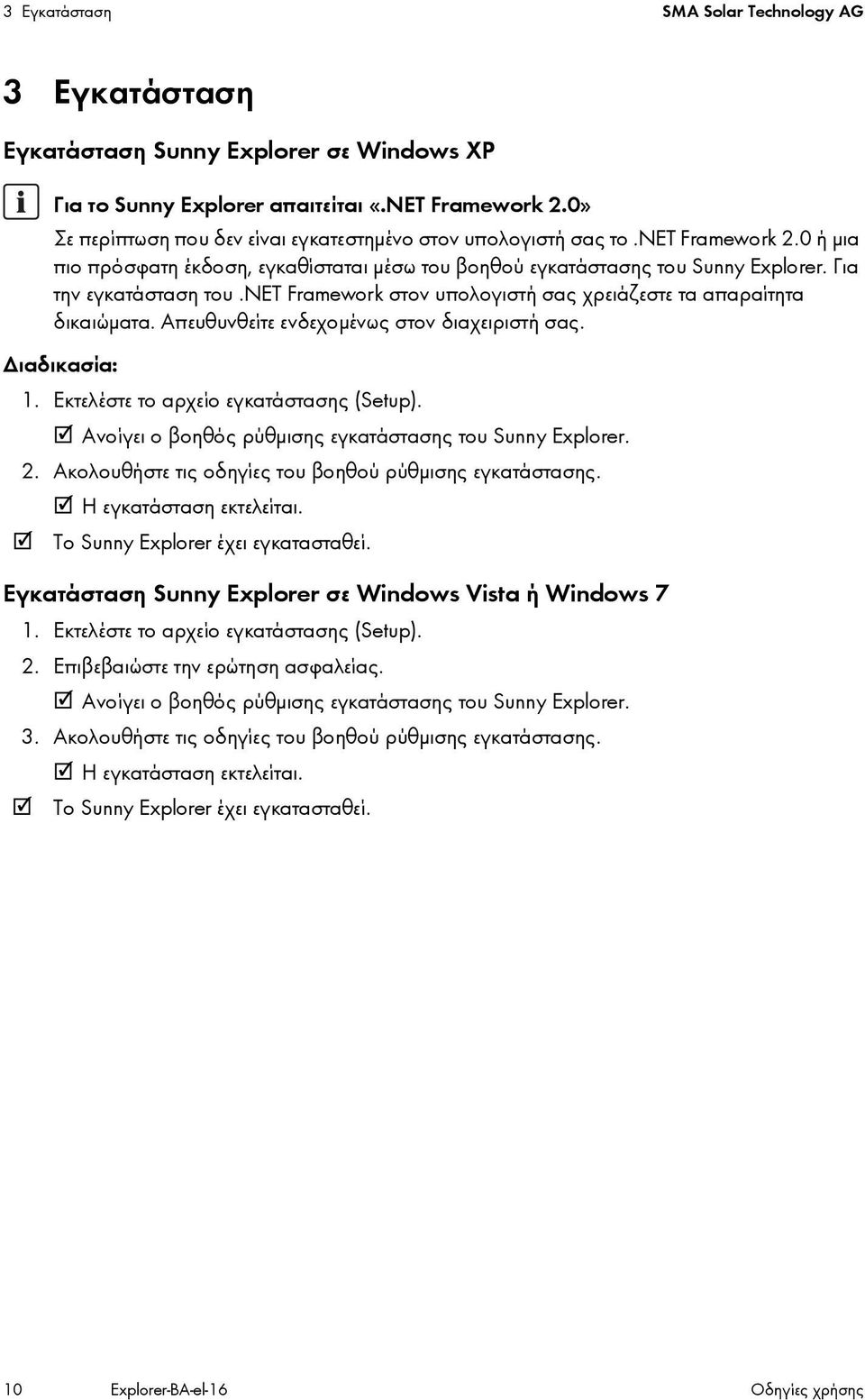

10 3 Εγκατάσταση SMA Solar Technology AG 3 Εγκατάσταση Εγκατάσταση Sunny Explorer σε Windows XP Για το Sunny Explorer απαιτείται «.NET Framework 2.0» Σε περίπτωση που δεν είναι εγκατεστημένο στον υπολογιστή σας το.net Framework 2.0 ή μια πιο πρόσφατη έκδοση, εγκαθίσταται μέσω του βοηθού εγκατάστασης του Sunny Explorer. Για την εγκατάσταση του.net Framework στον υπολογιστή σας χρειάζεστε τα απαραίτητα δικαιώματα. Απευθυνθείτε ενδεχομένως στον διαχειριστή σας. Διαδικασία: 1. Εκτελέστε το αρχείο εγκατάστασης (Setup). Ανοίγει ο βοηθός ρύθμισης εγκατάστασης του Sunny Explorer. 2. Ακολουθήστε τις οδηγίες του βοηθού ρύθμισης εγκατάστασης. Η εγκατάσταση εκτελείται. Το Sunny Explorer έχει εγκατασταθεί. Εγκατάσταση Sunny Explorer σε Windows Vista ή Windows 7 1. Εκτελέστε το αρχείο εγκατάστασης (Setup). 2. Επιβεβαιώστε την ερώτηση ασφαλείας. Ανοίγει ο βοηθός ρύθμισης εγκατάστασης του Sunny Explorer. 3. Ακολουθήστε τις οδηγίες του βοηθού ρύθμισης εγκατάστασης. Η εγκατάσταση εκτελείται. Το Sunny Explorer έχει εγκατασταθεί. 10 Explorer-BA-el-16 Oδηγίες χρήσης

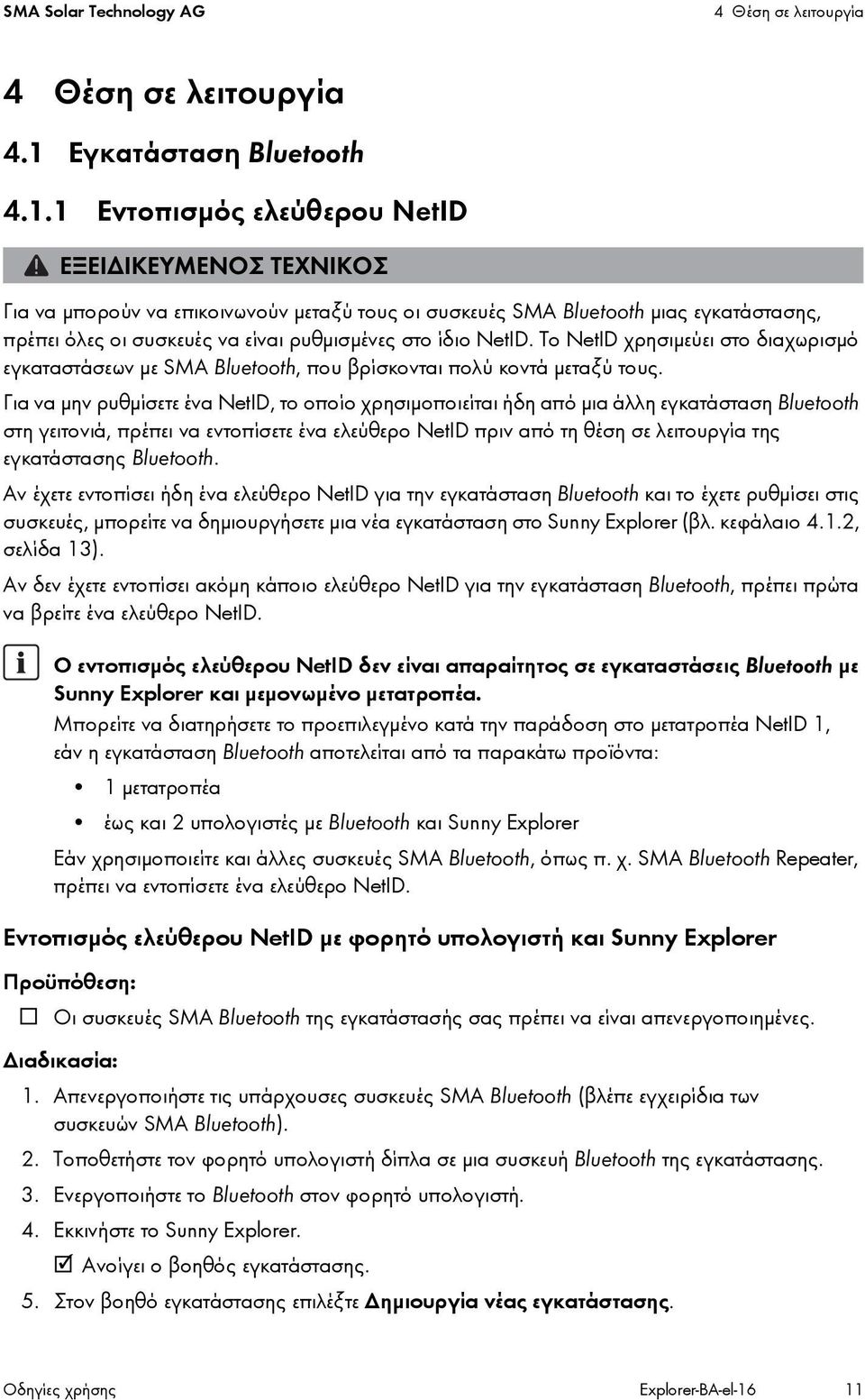

11 SMA Solar Technology AG 4 Θέση σε λειτουργία 4 Θέση σε λειτουργία 4.1 Εγκατάσταση Bluetooth Εντοπισμός ελεύθερου NetID Για να μπορούν να επικοινωνούν μεταξύ τους οι συσκευές SMA Bluetooth μιας εγκατάστασης, πρέπει όλες οι συσκευές να είναι ρυθμισμένες στο ίδιο NetID. Το NetID χρησιμεύει στο διαχωρισμό εγκαταστάσεων με SMA Bluetooth, που βρίσκονται πολύ κοντά μεταξύ τους. Για να μην ρυθμίσετε ένα NetID, το οποίο χρησιμοποιείται ήδη από μια άλλη εγκατάσταση Bluetooth στη γειτονιά, πρέπει να εντοπίσετε ένα ελεύθερο NetID πριν από τη θέση σε λειτουργία της εγκατάστασης Bluetooth. Αν έχετε εντοπίσει ήδη ένα ελεύθερο NetID για την εγκατάσταση Bluetooth και το έχετε ρυθμίσει στις συσκευές, μπορείτε να δημιουργήσετε μια νέα εγκατάσταση στο Sunny Explorer (βλ. κεφάλαιο 4.1.2, σελίδα 13). Αν δεν έχετε εντοπίσει ακόμη κάποιο ελεύθερο NetID για την εγκατάσταση Bluetooth, πρέπει πρώτα να βρείτε ένα ελεύθερο NetID. Ο εντοπισμός ελεύθερου NetID δεν είναι απαραίτητος σε εγκαταστάσεις Bluetooth με Sunny Explorer και μεμονωμένο μετατροπέα. Μπορείτε να διατηρήσετε το προεπιλεγμένο κατά την παράδοση στο μετατροπέα NetID 1, εάν η εγκατάσταση Bluetooth αποτελείται από τα παρακάτω προϊόντα: 1 μετατροπέα έως και 2 υπολογιστές με Bluetooth και Sunny Explorer Εάν χρησιμοποιείτε και άλλες συσκευές SMA Bluetooth, όπως π. χ. SMA Bluetooth Repeater, πρέπει να εντοπίσετε ένα ελεύθερο NetID. Εντοπισμός ελεύθερου NetID με φορητό υπολογιστή και Sunny Explorer Προϋπόθεση: Οι συσκευές SMA Bluetooth της εγκατάστασής σας πρέπει να είναι απενεργοποιημένες. Διαδικασία: 1. Απενεργοποιήστε τις υπάρχουσες συσκευές SMA Bluetooth (βλέπε εγχειρίδια των συσκευών SMA Bluetooth). 2. Τοποθετήστε τον φορητό υπολογιστή δίπλα σε μια συσκευή Bluetooth της εγκατάστασης. 3. Ενεργοποιήστε το Bluetooth στον φορητό υπολογιστή. 4. Εκκινήστε το Sunny Explorer. Ανοίγει ο βοηθός εγκατάστασης. 5. Στον βοηθό εγκατάστασης επιλέξτε Δημιουργία νέας εγκατάστασης. Oδηγίες χρήσης Explorer-BA-el-16 11

12 4 Θέση σε λειτουργία SMA Solar Technology AG 6. Στο πεδίο Όνομα εγκατάστασης εισάγετε το επιθυμητό όνομα για την εγκατάσταση. Το όνομα είναι ελεύθερα επιλέξιμο και χρησιμοποιείται ως όνομα αρχείου για το αρχείο της εγκατάστασης. 7. Στο πεδίο Κατάλογος επιλέξτε το κουμπί [...], για να δημιουργήσετε έναν άλλο κατάλογο, στον οποίο θέλετε να αποθηκευτεί το αρχείο της εγκατάστασης. 8. Επιλέξτε [Συνέχεια]. 9. Στην αναπτυσσόμενη λίστα Τρόπος επικοινωνίας επιλέξτε την καταχώριση Bluetooth και επιλέξτε [Συνέχεια]. Αρχίζει η αναζήτηση εγκατάστασης. Τα NetID των εγκαταστάσεων Bluetooth που βρέθηκαν εντός ασύρματης εμβέλειας, εμφανίζονται στο πεδίο Βρέθηκαν οι εξής εγκαταστάσεις: (π. χ. NetID 4 και NetID A). Όλα τα NetID που εμφανίζονται εκεί είναι κατειλημμένα και δεν μπορούν να χρησιμοποιηθούν. Επαναλάβετε την αναζήτηση εγκατάστασης σε κάθε συσκευή Bluetooth της εγκατάστασης, ακόμα και στο σημείο τοποθέτησης του υπολογιστή με το ίδιο το Sunny Explorer. Σε περίπτωση μεγαλύτερων εγκαταστάσεων αρκεί η αναζήτηση εγκαταστάσεων στις συσκευές στην άκρη της εγκατάστασης. Σε συσκευές που περιβάλλονται από άλλες συσκευές, δεν απαιτείται αναζήτηση εγκαταστάσεων. 10. Επιλέξτε [Επανάληψη αναζήτησης]. Οι νέες εγκαταστάσεις Bluetooth που βρέθηκαν, προστίθενται στο πεδίο Βρέθηκαν οι εξής εγκαταστάσεις: και δεν χρειάζεται να τις σημειώνετε. 11. Όταν ολοκληρωθεί η αναζήτηση εγκαταστάσεων σε κάθε συσκευή, επιλέξτε ένα NetID, το οποίο δεν είναι κατειλημμένο (π.χ. NetID E στην εικόνα). 12 Explorer-BA-el-16 Oδηγίες χρήσης

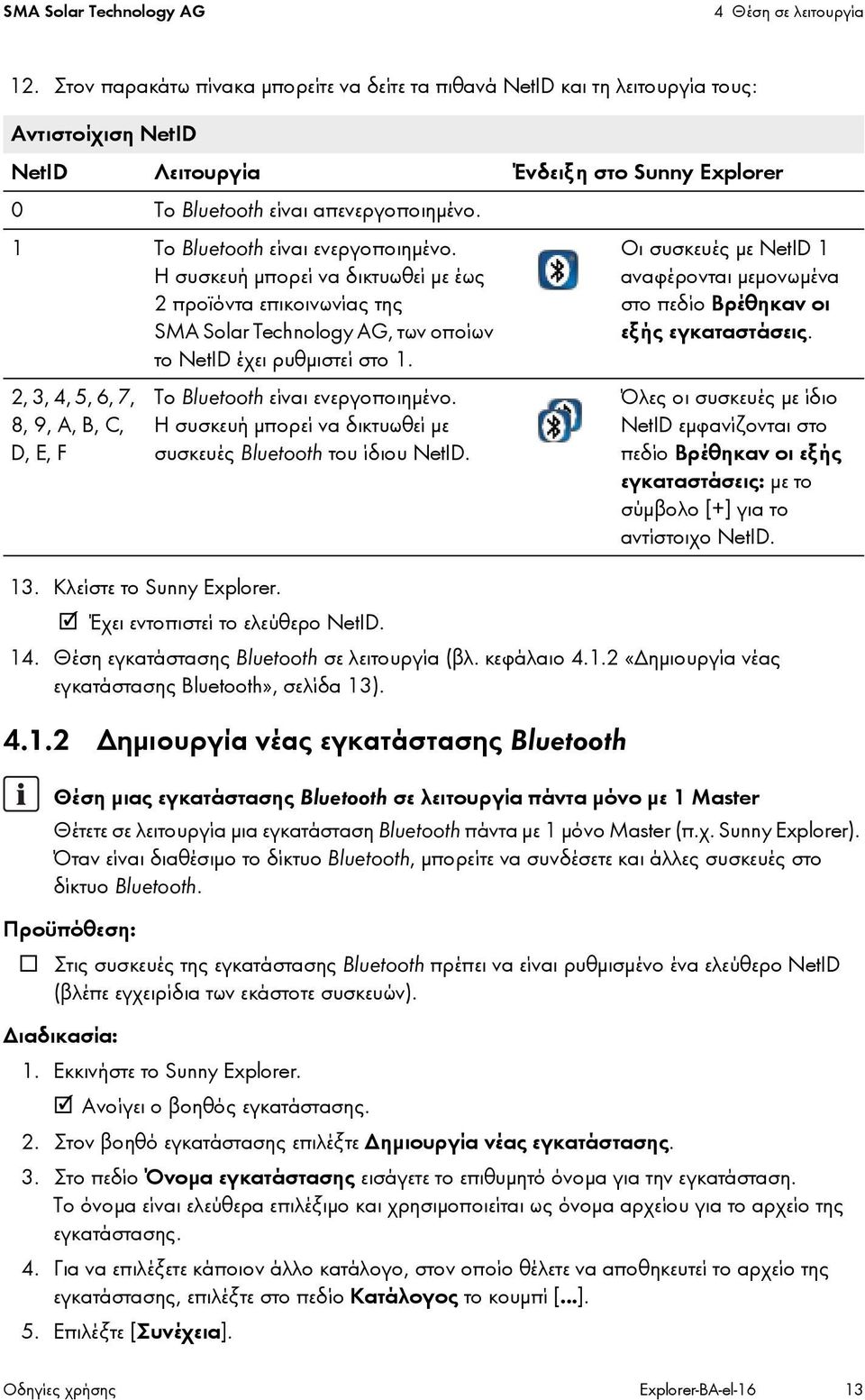

13 SMA Solar Technology AG 4 Θέση σε λειτουργία 12. Στον παρακάτω πίνακα μπορείτε να δείτε τα πιθανά NetID και τη λειτουργία τους: Αντιστοίχιση NetID NetID Λειτουργία Ένδειξη στο Sunny Explorer 0 Το Bluetooth είναι απενεργοποιημένο. 1 Το Bluetooth είναι ενεργοποιημένο. Η συσκευή μπορεί να δικτυωθεί με έως 2 προϊόντα επικοινωνίας της SMA Solar Technology AG, των οποίων το NetID έχει ρυθμιστεί στο 1. Οι συσκευές με NetID 1 αναφέρονται μεμονωμένα στο πεδίο Βρέθηκαν οι εξής εγκαταστάσεις. 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F Το Bluetooth είναι ενεργοποιημένο. Η συσκευή μπορεί να δικτυωθεί με συσκευές Bluetooth του ίδιου NetID. Όλες οι συσκευές με ίδιο NetID εμφανίζονται στο πεδίο Βρέθηκαν οι εξής εγκαταστάσεις: με το σύμβολο [+] για το αντίστοιχο NetID. 13. Κλείστε το Sunny Explorer. Έχει εντοπιστεί το ελεύθερο NetID. 14. Θέση εγκατάστασης Bluetooth σε λειτουργία (βλ. κεφάλαιο «Δημιουργία νέας εγκατάστασης Bluetooth», σελίδα 13) Δημιουργία νέας εγκατάστασης Bluetooth Θέση μιας εγκατάστασης Bluetooth σε λειτουργία πάντα μόνο με 1 Master Θέτετε σε λειτουργία μια εγκατάσταση Bluetooth πάντα με 1 μόνο Master (π.χ. Sunny Explorer). Όταν είναι διαθέσιμο το δίκτυο Bluetooth, μπορείτε να συνδέσετε και άλλες συσκευές στο δίκτυο Bluetooth. Προϋπόθεση: Στις συσκευές της εγκατάστασης Bluetooth πρέπει να είναι ρυθμισμένο ένα ελεύθερο NetID (βλέπε εγχειρίδια των εκάστοτε συσκευών). Διαδικασία: 1. Εκκινήστε το Sunny Explorer. Ανοίγει ο βοηθός εγκατάστασης. 2. Στον βοηθό εγκατάστασης επιλέξτε Δημιουργία νέας εγκατάστασης. 3. Στο πεδίο Όνομα εγκατάστασης εισάγετε το επιθυμητό όνομα για την εγκατάσταση. Το όνομα είναι ελεύθερα επιλέξιμο και χρησιμοποιείται ως όνομα αρχείου για το αρχείο της εγκατάστασης. 4. Για να επιλέξετε κάποιον άλλο κατάλογο, στον οποίο θέλετε να αποθηκευτεί το αρχείο της εγκατάστασης, επιλέξτε στο πεδίο Κατάλογος το κουμπί [...]. 5. Επιλέξτε [Συνέχεια]. Oδηγίες χρήσης Explorer-BA-el-16 13

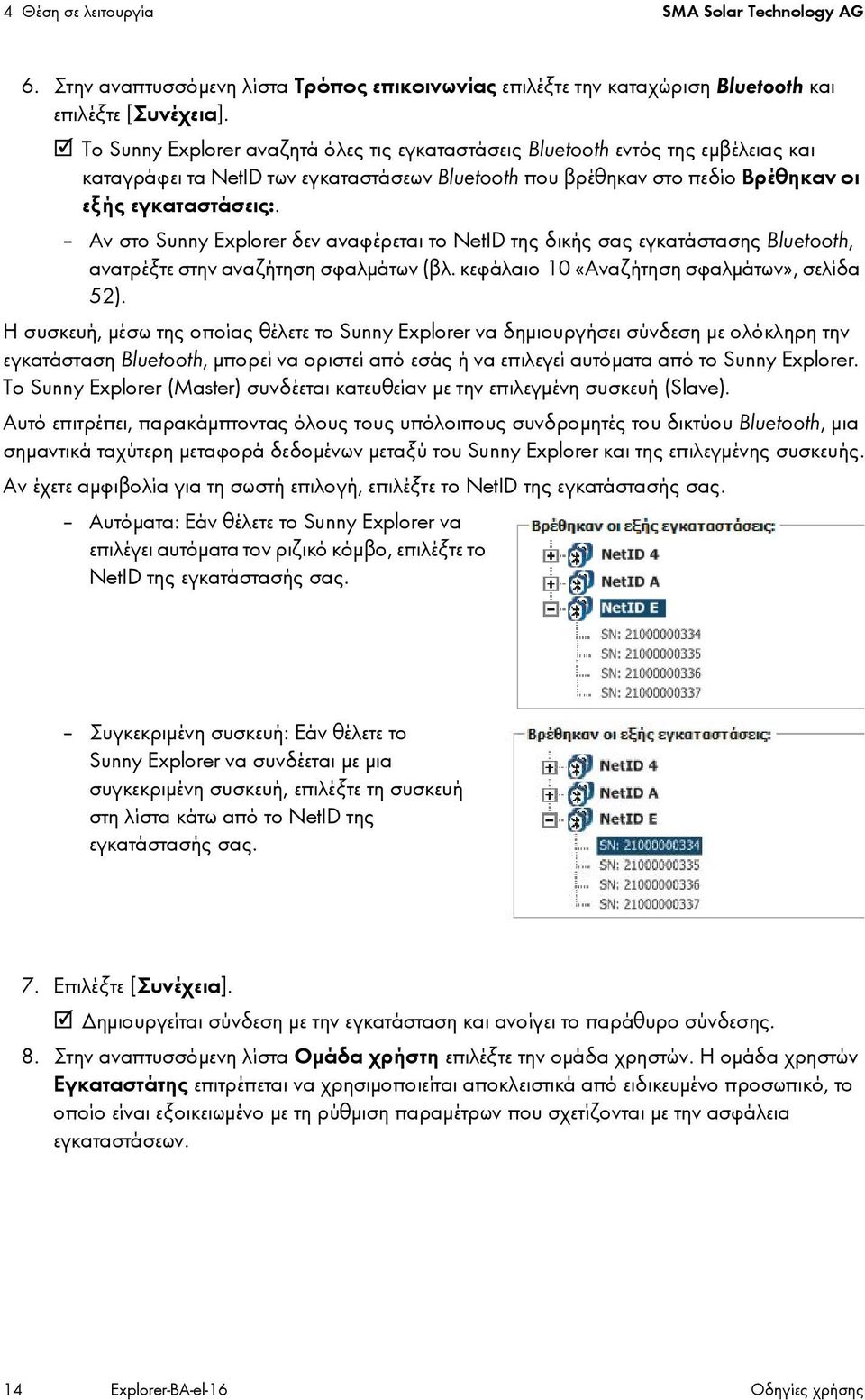

14 4 Θέση σε λειτουργία SMA Solar Technology AG 6. Στην αναπτυσσόμενη λίστα Τρόπος επικοινωνίας επιλέξτε την καταχώριση Bluetooth και επιλέξτε [Συνέχεια]. Το Sunny Explorer αναζητά όλες τις εγκαταστάσεις Bluetooth εντός της εμβέλειας και καταγράφει τα NetID των εγκαταστάσεων Bluetooth που βρέθηκαν στο πεδίο Βρέθηκαν οι εξής εγκαταστάσεις:. Αν στο Sunny Explorer δεν αναφέρεται το NetID της δικής σας εγκατάστασης Bluetooth, ανατρέξτε στην αναζήτηση σφαλμάτων (βλ. κεφάλαιο 10 «Αναζήτηση σφαλμάτων», σελίδα 52). Η συσκευή, μέσω της οποίας θέλετε το Sunny Explorer να δημιουργήσει σύνδεση με ολόκληρη την εγκατάσταση Bluetooth, μπορεί να οριστεί από εσάς ή να επιλεγεί αυτόματα από το Sunny Explorer. Το Sunny Explorer (Master) συνδέεται κατευθείαν με την επιλεγμένη συσκευή (Slave). Αυτό επιτρέπει, παρακάμπτοντας όλους τους υπόλοιπους συνδρομητές του δικτύου Bluetooth, μια σημαντικά ταχύτερη μεταφορά δεδομένων μεταξύ του Sunny Explorer και της επιλεγμένης συσκευής. Αν έχετε αμφιβολία για τη σωστή επιλογή, επιλέξτε το NetID της εγκατάστασής σας. Αυτόματα: Εάν θέλετε το Sunny Explorer να επιλέγει αυτόματα τον ριζικό κόμβο, επιλέξτε το NetID της εγκατάστασής σας. Συγκεκριμένη συσκευή: Εάν θέλετε το Sunny Explorer να συνδέεται με μια συγκεκριμένη συσκευή, επιλέξτε τη συσκευή στη λίστα κάτω από το NetID της εγκατάστασής σας. 7. Επιλέξτε [Συνέχεια]. Δημιουργείται σύνδεση με την εγκατάσταση και ανοίγει το παράθυρο σύνδεσης. 8. Στην αναπτυσσόμενη λίστα Ομάδα χρήστη επιλέξτε την ομάδα χρηστών. Η ομάδα χρηστών Εγκαταστάτης επιτρέπεται να χρησιμοποιείται αποκλειστικά από ειδικευμένο προσωπικό, το οποίο είναι εξοικειωμένο με τη ρύθμιση παραμέτρων που σχετίζονται με την ασφάλεια εγκαταστάσεων. 14 Explorer-BA-el-16 Oδηγίες χρήσης

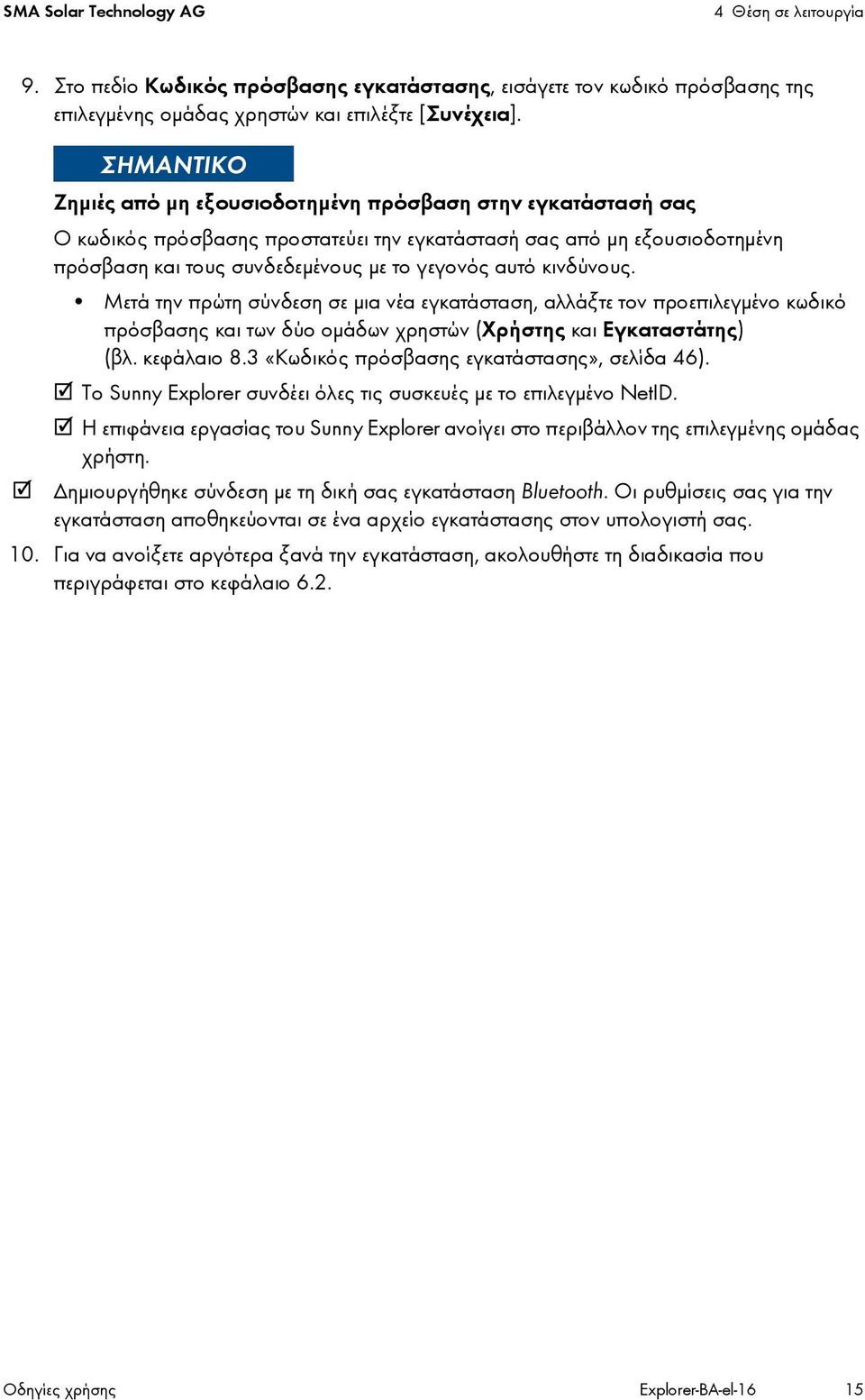

15 SMA Solar Technology AG 4 Θέση σε λειτουργία 9. Στο πεδίο Κωδικός πρόσβασης εγκατάστασης, εισάγετε τον κωδικό πρόσβασης της επιλεγμένης ομάδας χρηστών και επιλέξτε [Συνέχεια]. Ζημιές από μη εξουσιοδοτημένη πρόσβαση στην εγκατάστασή σας Ο κωδικός πρόσβασης προστατεύει την εγκατάστασή σας από μη εξουσιοδοτημένη πρόσβαση και τους συνδεδεμένους με το γεγονός αυτό κινδύνους. Μετά την πρώτη σύνδεση σε μια νέα εγκατάσταση, αλλάξτε τον προεπιλεγμένο κωδικό πρόσβασης και των δύο ομάδων χρηστών (Χρήστης και Εγκαταστάτης) (βλ. κεφάλαιο 8.3 «Κωδικός πρόσβασης εγκατάστασης», σελίδα 46). Το Sunny Explorer συνδέει όλες τις συσκευές με το επιλεγμένο NetID. Η επιφάνεια εργασίας του Sunny Explorer ανοίγει στο περιβάλλον της επιλεγμένης ομάδας χρήστη. Δημιουργήθηκε σύνδεση με τη δική σας εγκατάσταση Bluetooth. Οι ρυθμίσεις σας για την εγκατάσταση αποθηκεύονται σε ένα αρχείο εγκατάστασης στον υπολογιστή σας. 10. Για να ανοίξετε αργότερα ξανά την εγκατάσταση, ακολουθήστε τη διαδικασία που περιγράφεται στο κεφάλαιο 6.2. Oδηγίες χρήσης Explorer-BA-el-16 15

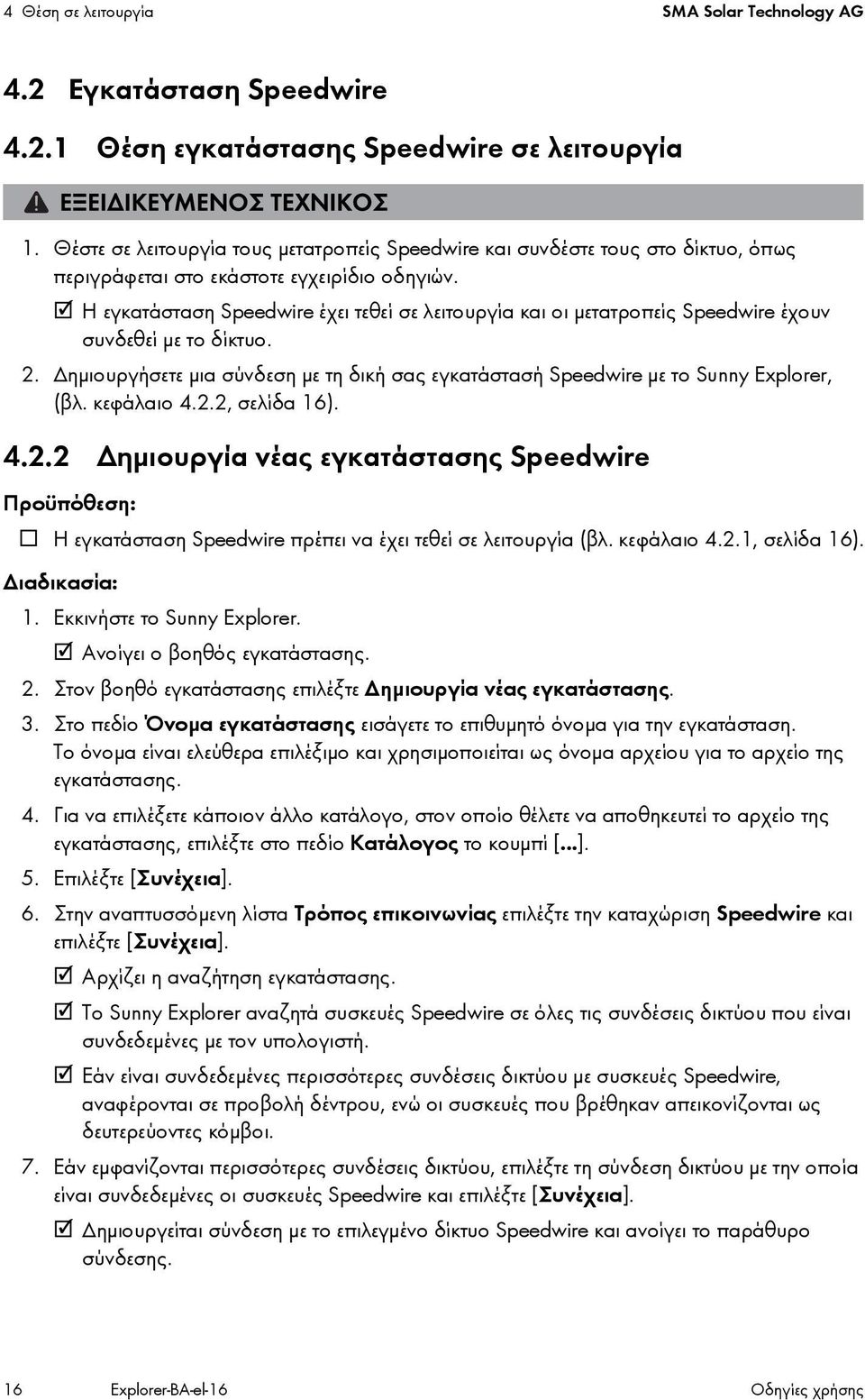

16 4 Θέση σε λειτουργία SMA Solar Technology AG 4.2 Εγκατάσταση Speedwire Θέση εγκατάστασης Speedwire σε λειτουργία 1. Θέστε σε λειτουργία τους μετατροπείς Speedwire και συνδέστε τους στο δίκτυο, όπως περιγράφεται στο εκάστοτε εγχειρίδιο οδηγιών. Η εγκατάσταση Speedwire έχει τεθεί σε λειτουργία και οι μετατροπείς Speedwire έχουν συνδεθεί με το δίκτυο. 2. Δημιουργήσετε μια σύνδεση με τη δική σας εγκατάστασή Speedwire με το Sunny Explorer (βλ. κεφάλαιο 4.2.2, σελίδα 16) Δημιουργία νέας εγκατάστασης Speedwire Προϋπόθεση: Η εγκατάσταση Speedwire πρέπει να έχει τεθεί σε λειτουργία (βλ. κεφάλαιο 4.2.1, σελίδα 16). Διαδικασία: 1. Εκκινήστε το Sunny Explorer. Ανοίγει ο βοηθός εγκατάστασης. 2. Στον βοηθό εγκατάστασης επιλέξτε Δημιουργία νέας εγκατάστασης. 3. Στο πεδίο Όνομα εγκατάστασης εισάγετε το επιθυμητό όνομα για την εγκατάσταση. Το όνομα είναι ελεύθερα επιλέξιμο και χρησιμοποιείται ως όνομα αρχείου για το αρχείο της εγκατάστασης. 4. Για να επιλέξετε κάποιον άλλο κατάλογο, στον οποίο θέλετε να αποθηκευτεί το αρχείο της εγκατάστασης, επιλέξτε στο πεδίο Κατάλογος το κουμπί [...]. 5. Επιλέξτε [Συνέχεια]. 6. Στην αναπτυσσόμενη λίστα Τρόπος επικοινωνίας επιλέξτε την καταχώριση Speedwire και επιλέξτε [Συνέχεια]. Αρχίζει η αναζήτηση εγκατάστασης. Το Sunny Explorer αναζητά συσκευές Speedwire σε όλες τις συνδέσεις δικτύου που είναι συνδεδεμένες με τον υπολογιστή. Εάν είναι συνδεδεμένες περισσότερες συνδέσεις δικτύου με συσκευές Speedwire, αναφέρονται σε προβολή δέντρου, ενώ οι συσκευές που βρέθηκαν απεικονίζονται ως δευτερεύοντες κόμβοι. 7. Εάν εμφανίζονται περισσότερες συνδέσεις δικτύου, επιλέξτε τη σύνδεση δικτύου με την οποία είναι συνδεδεμένες οι συσκευές Speedwire και επιλέξτε [Συνέχεια]. Δημιουργείται σύνδεση με το επιλεγμένο δίκτυο Speedwire και ανοίγει το παράθυρο σύνδεσης. 16 Explorer-BA-el-16 Oδηγίες χρήσης

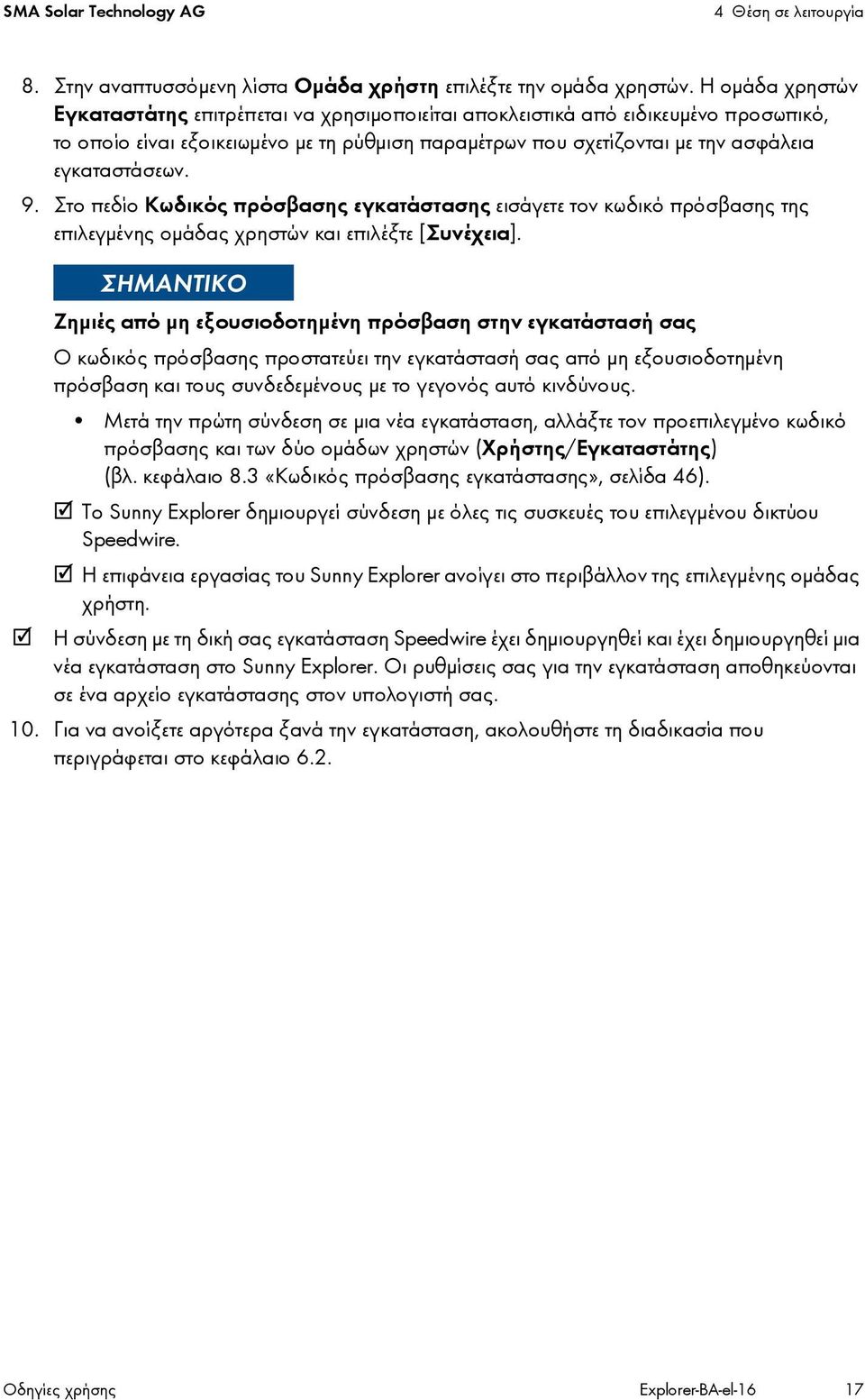

17 SMA Solar Technology AG 4 Θέση σε λειτουργία 8. Στην αναπτυσσόμενη λίστα Ομάδα χρήστη επιλέξτε την ομάδα χρηστών. Η ομάδα χρηστών Εγκαταστάτης επιτρέπεται να χρησιμοποιείται αποκλειστικά από ειδικευμένο προσωπικό, το οποίο είναι εξοικειωμένο με τη ρύθμιση παραμέτρων που σχετίζονται με την ασφάλεια εγκαταστάσεων. 9. Στο πεδίο Κωδικός πρόσβασης εγκατάστασης εισάγετε τον κωδικό πρόσβασης της επιλεγμένης ομάδας χρηστών και επιλέξτε [Συνέχεια]. Ζημιές από μη εξουσιοδοτημένη πρόσβαση στην εγκατάστασή σας Ο κωδικός πρόσβασης προστατεύει την εγκατάστασή σας από μη εξουσιοδοτημένη πρόσβαση και τους συνδεδεμένους με το γεγονός αυτό κινδύνους. Μετά την πρώτη σύνδεση σε μια νέα εγκατάσταση, αλλάξτε τον προεπιλεγμένο κωδικό πρόσβασης και των δύο ομάδων χρηστών (Χρήστης/Εγκαταστάτης) (βλ. κεφάλαιο 8.3 «Κωδικός πρόσβασης εγκατάστασης», σελίδα 46). Το Sunny Explorer δημιουργεί σύνδεση με όλες τις συσκευές του επιλεγμένου δικτύου Speedwire. Η επιφάνεια εργασίας του Sunny Explorer ανοίγει στο περιβάλλον της επιλεγμένης ομάδας χρήστη. Η σύνδεση με τη δική σας εγκατάσταση Speedwire έχει δημιουργηθεί και έχει δημιουργηθεί μια νέα εγκατάσταση στο Sunny Explorer. Οι ρυθμίσεις σας για την εγκατάσταση αποθηκεύονται σε ένα αρχείο εγκατάστασης στον υπολογιστή σας. 10. Για να ανοίξετε αργότερα ξανά την εγκατάσταση, ακολουθήστε τη διαδικασία που περιγράφεται στο κεφάλαιο 6.2. Oδηγίες χρήσης Explorer-BA-el-16 17

18 5 Επιφάνεια εργασίας SMA Solar Technology AG 5 Επιφάνεια εργασίας Η επιφάνεια εργασίας επιτρέπει τη γρήγορη πρόσβαση σε όλες τις σημαντικές πληροφορίες της εγκατάστασης και των συσκευών της. Εικόνα 1: Επιφάνεια εργασίας του Sunny Explorer (παράδειγμα) Θέση Ονομασία Επεξήγηση A Γραμμή μενού Επιτρέπει την πρόσβαση στις βασικές λειτουργίες του Sunny Explorer B C D E F Γραμμή συμβόλων Δένδρο εγκαταστάσεων Μενού συσκευών Περιοχή περιεχομένων Γραμμή κατάστασης Επιτρέπει τη γρήγορη πρόσβαση στις βασικές λειτουργίες του Sunny Explorer Προβολή όλων των συσκευών μιας εγκατάστασης σε μια δομή δέντρου Επιτρέπει την εμφάνιση πληροφοριών και τη διαμόρφωση των συσκευών που είναι επιλεγμένες στη δομή δέντρου Προβολή του περιεχομένου της καρτέλας που είναι επιλεγμένη στο μενού συσκευών (D) Προβάλλονται οι παρακάτω πληροφορίες: Ομάδα χρηστών Κατάσταση της σύνδεσης με την εγκατάσταση Ώρα εγκατάστασης 18 Explorer-BA-el-16 Oδηγίες χρήσης

19 SMA Solar Technology AG 5 Επιφάνεια εργασίας 5.1 Γραμμή μενού Στοιχείο μενού Καταχωρίσεις Επεξήγηση Αρχείο Νέα... Επιτρέπει τη δημιουργία μιας νέας εγκατάστασης στο Sunny Explorer Άνοιγμα... Ανοίγει ένα παράθυρο διαλόγου για επιλογή αρχείου, μέσω του οποίου μπορείτε να ανοίξετε μια υπάρχουσα εγκατάσταση στο Sunny Explorer Πιο πρόσφατα χρησιμοποιημένη Τερματισμός Ανοίγει ένα υπομενού με τις τελευταίες 10 εγκαταστάσεις που ανοίξατε στο Sunny Explorer Τερματισμός Sunny Explorer Επιλογές Γλώσσα Επιλογή της γλώσσας της επιφάνειας εργασίας Αλλαγή ομάδας χρήστη... Ανοίγει το παράθυρο διαλόγου σύνδεσης, από το οποίο μπορείτε να αλλάξετε την ομάδα χρηστών SMA Grid Guard... Ανοίγει το παράθυρο διαλόγου SMA Grid Guard Ρύθμιση ώρας εγκατάστασης... Επανάληψη αποκατάστασης σύνδεσης Εδώ μπορείτε να εισάγετε τον προσωπικό σας κωδικό για το SMA Grid Guard. Η καταχώριση είναι ορατή μόνο για την ομάδα χρηστών Εγκαταστάτης. Ανοίγει το παράθυρο διαλόγου Ώρα εγκατάστασης Από αυτό το παράθυρο διαλόγου μπορείτε να ρυθμίσετε την ώρα της εγκατάστασης. Επιτρέπει μετά από διακοπή της σύνδεσης την επανασύνδεση με τις συσκευές της εγκατάστασης Εργαλεία Εξαγωγή δεδομένων... Ανοίγει το παράθυρο διαλόγου Εξαγωγή δεδομένων Εδώ μπορείτε να εξάγετε τα δεδομένα των συσκευών σας. Εξαγωγή δεδομένων συσσωρευτή Ενημέρωση συσκευών... Ανοίγει το παράθυρο διαλόγου Εξαγωγή δεδομένων συσσωρευτή Εδώ μπορείτε να εξάγετε τα στοιχεία των συσσωρευτών σας. Η καταχώριση είναι ορατή μόνο για την ομάδα χρηστών Εγκαταστάτης. Ανοίγει το παράθυρο διαλόγου Ενημέρωση συσκευών Εδώ μπορείτε να ενημερώσετε τις συσκευές της εγκατάστασής σας. Oδηγίες χρήσης Explorer-BA-el-16 19

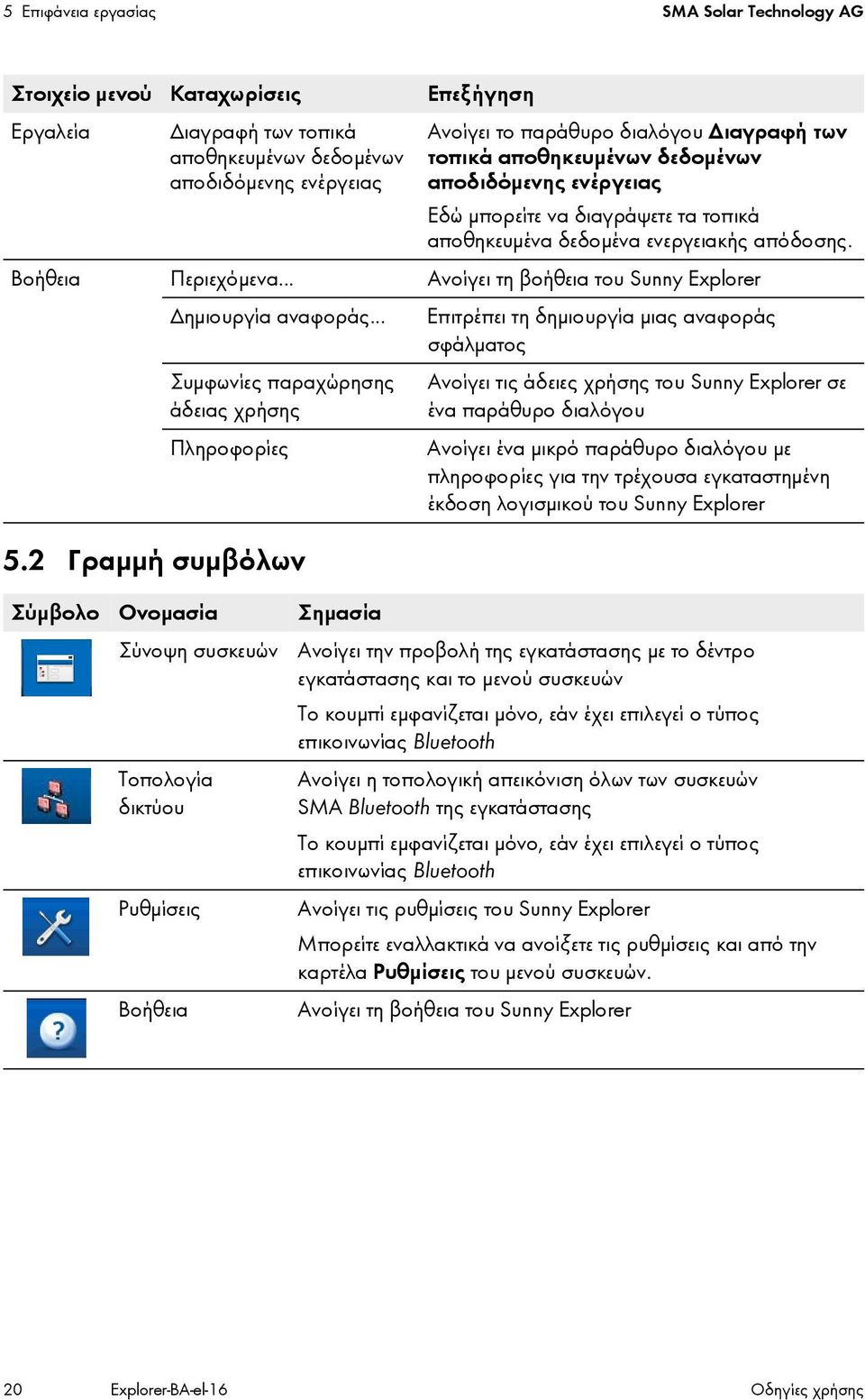

20 5 Επιφάνεια εργασίας SMA Solar Technology AG Στοιχείο μενού Καταχωρίσεις Επεξήγηση Εργαλεία Διαγραφή των τοπικά αποθηκευμένων δεδομένων αποδιδόμενης ενέργειας 5.2 Γραμμή συμβόλων Ανοίγει το παράθυρο διαλόγου Διαγραφή των τοπικά αποθηκευμένων δεδομένων αποδιδόμενης ενέργειας Εδώ μπορείτε να διαγράψετε τα τοπικά αποθηκευμένα δεδομένα ενεργειακής απόδοσης. Βοήθεια Περιεχόμενα... Ανοίγει τη βοήθεια του Sunny Explorer Δημιουργία αναφοράς... Επιτρέπει τη δημιουργία μιας αναφοράς σφάλματος Συμφωνίες παραχώρησης άδειας χρήσης Πληροφορίες Ανοίγει τις άδειες χρήσης του Sunny Explorer σε ένα παράθυρο διαλόγου Ανοίγει ένα μικρό παράθυρο διαλόγου με πληροφορίες για την τρέχουσα εγκαταστημένη έκδοση λογισμικού του Sunny Explorer Σύμβολο Ονομασία Σημασία Σύνοψη συσκευών Ανοίγει την προβολή της εγκατάστασης με το δέντρο εγκατάστασης και το μενού συσκευών Το κουμπί εμφανίζεται μόνο, εάν έχει επιλεγεί ο τύπος επικοινωνίας Bluetooth Τοπολογία δικτύου Ρυθμίσεις Βοήθεια Ανοίγει η τοπολογική απεικόνιση όλων των συσκευών SMA Bluetooth της εγκατάστασης Το κουμπί εμφανίζεται μόνο, εάν έχει επιλεγεί ο τύπος επικοινωνίας Bluetooth Ανοίγει τις ρυθμίσεις του Sunny Explorer Μπορείτε εναλλακτικά να ανοίξετε τις ρυθμίσεις και από την καρτέλα Ρυθμίσεις του μενού συσκευών. Ανοίγει τη βοήθεια του Sunny Explorer 20 Explorer-BA-el-16 Oδηγίες χρήσης

21 SMA Solar Technology AG 5 Επιφάνεια εργασίας 5.3 Δένδρο εγκαταστάσεων Από την άποψη της επικοινωνίας εγκαταστάσεων, μια εγκατάσταση αποτελείται από πολλές συσκευές, οι οποίες συνδέονται μεταξύ τους με τον ίδιο τρόπο επικοινωνίας (Bluetooth ή Speedwire). Η λογική δομή της εγκατάστασης απεικονίζεται στο δέντρο εγκαταστάσεων στο Sunny Explorer. Όλες οι συσκευές μιας εγκατάστασης (συμπεριλαμβανομένου του Sunny Explorer) εμφανίζονται κάτω από την εγκατάσταση (Α). Δέντρο εγκαταστάσεων στο Sunny Explorer Η προβολή εγκατάστασης εμφανίζεται όταν επιλέξετε (Α) στο δένδρο εγκαταστάσεων την εγκατάστασή σας. Εάν επιλέξετε μια μεμονωμένη συσκευή (B) εμφανίζεται η προβολή για αυτή τη συσκευή. 5.4 Μενού συσκευών Στο μενού συσκευών προβάλλονται οι δυνατότητες ρύθμισης και οι τρέχουσες τιμές της εγκατάστασης ή μιας μεμονωμένης συσκευής. Η μεμονωμένη συσκευή πρέπει προηγουμένως να επιλεγεί στο δένδρο εγκαταστάσεων. Οι καρτέλες προσαρμόζονται ανάλογα με την επιλογή. Καρτέλα Επισκόπηση Τρέχουσες τιμές Ρυθμίσεις Συμβάντα Επεξήγηση Δείχνει τις σημαντικότερες πληροφορίες για την εγκατάσταση που είναι επιλεγμένη στο δέντρο εγκαταστάσεων ή για την επιλεγμένη συσκευή. Εδώ υπάρχει, εκτός από τη βασική ένδειξη κατάστασης, μια σύντομη επισκόπηση των σημαντικότερων δεδομένων. Δείχνει ανάλογα με την εκάστοτε ομάδα χρηστών τρέχοντα δεδομένα για την εγκατάσταση ή για την επιλεγμένη συσκευή Επιτρέπει ανάλογα με την ομάδα χρηστών την προβολή και τη διαμόρφωση διαφορετικών παραμέτρων Δείχνει τα συμβάντα μιας συσκευής Τα προβαλλόμενα συμβάντα εξαρτώνται από την ομάδα χρηστών. Oδηγίες χρήσης Explorer-BA-el-16 21

22 5 Επιφάνεια εργασίας SMA Solar Technology AG Επισκόπηση Προβολή συσκευών Αν μια συσκευή είναι επιλεγμένη στο δέντρο εγκαταστάσεων, εμφανίζεται στην καρτέλα Επισκόπηση η κατάσταση και μια περίληψη των σημαντικότερων τιμών της εκάστοτε συσκευής. Στους μετατροπείς Sunny Boy του τύπου Smart Energy εμφανίζεται επιπρόσθετα η κατάσταση και οι σημαντικότερες τιμές για το συσσωρευτή. Σύμβολο Κατάσταση Επεξήγηση Ουδέτερη Αυτή τη στιγμή γίνεται ενημέρωση της κατάστασης της συσκευής/του συσσωρευτή. OK Η συσκευή/ο συσσωρευτής είναι σε ετοιμότητα για λειτουργία και λειτουργεί απρόσκοπτα. Προειδοποίηση Η συσκευή/ο συσσωρευτής δεν λειτουργεί σωστά αυτή τη στιγμή. Αυτό το σφάλμα ενδέχεται να αποκατασταθεί αυτόματα. Σφάλμα Η συσκευή/ο συσσωρευτής βρίσκεται σε κατάσταση σφάλματος. Υπάρχει πρόβλημα. Ελέγξτε τη συσκευή/τον συσσωρευτή. Σφάλμα επικοινωνίας Χωρίς τροφοδοσία στο δίκτυο Η συσκευή δεν μπορεί προς το παρόν να επικοινωνήσει. Αυτό μπορεί, π. χ., να συμβεί κατά τις νυκτερινές ώρες, όταν ο μετατροπέας δεν τροφοδοτεί. Η συσκευή είναι σε ετοιμότητα λειτουργίας, δεν τροφοδοτεί όμως αυτή τη στιγμή ενέργεια στο δημόσιο ηλεκτρικό δίκτυο. 22 Explorer-BA-el-16 Oδηγίες χρήσης

23 SMA Solar Technology AG 5 Επιφάνεια εργασίας Σύμβολα για θερμοκρασία συσσωρευτή Σύμβολο Κατάσταση Επεξήγηση Θερμοκρασία συσσωρευτή κανονική Θερμοκρασία συσσωρευτή αυξημένη Θερμοκρασία συσσωρευτή πολύ υψηλή Προβολή εγκατάστασης Η θερμοκρασία του συσσωρευτή βρίσκεται εντός της επιτρεπόμενης περιοχής Η θερμοκρασία του συσσωρευτή βρίσκεται στην κρίσιμη περιοχή Η λειτουργία του συσσωρευτή ενδέχεται να είναι περιορισμένη. Υπέρβαση της μέγιστης επιτρεπόμενης θερμοκρασίας συσσωρευτή Ο συσσωρευτής έχει απενεργοποιηθεί, επειδή υπήρξε υπέρβαση της μέγιστης επιτρεπόμενης θερμοκρασίας συσσωρευτή. Όταν η εγκατάσταση είναι επιλεγμένη στο δέντρο εγκαταστάσεων, εμφανίζεται στην καρτέλα Επισκόπηση μια περίληψη της κατάστασης των σημαντικότερων τιμών ολόκληρης της εγκατάστασης. Η κατάσταση της εγκατάστασης προβάλλεται μέσω του συμβόλου στο δένδρο εγκαταστάσεων και στην καρτέλα Επισκόπηση. Εάν μία ή περισσότερες συσκευές της εγκατάστασης έχουν την κατάσταση Προειδοποίηση ή Σφάλμα, τίθεται σε ανάλογη κατάσταση και η κατάσταση της εγκατάστασης. Σύμβολο Κατάσταση Επεξήγηση Ουδέτερη Η κατάσταση της εγκατάστασης δεν είναι γνωστή και αυτή τη στιγμή πραγματοποιείται ενημέρωσή της. OK Όλες οι συσκευές της εγκατάστασης λειτουργούν χωρίς προβλήματα. Προειδοποίηση Σφάλμα Τουλάχιστον μία συσκευή της εγκατάστασης είναι στην κατάσταση Προειδοποίηση. Καμία συσκευή δεν βρίσκεται στην κατάσταση Σφάλμα. Τουλάχιστον μία συσκευή της εγκατάστασης είναι στην κατάσταση Σφάλμα. Oδηγίες χρήσης Explorer-BA-el-16 23

24 5 Επιφάνεια εργασίας SMA Solar Technology AG Διαγράμματα για τιμές απόδοσης και ισχύος Οι τιμές απόδοσης και ισχύος απεικονίζονται επιπρόσθετα με τη μορφή διαγραμμάτων στην προβολή συσκευών και στην προβολή εγκατάστασης. Υπάρχουν 4 διαγράμματα, στα οποία μπορείτε να έχετε πρόσβαση μέσω των αντίστοιχων καρτελών: Καρτέλες Ημέρα Μήνας Έτος Συνολικά Επεξήγηση Εμφάνιση της συνολικής ισχύος κατά τη διάρκεια μίας ημέρας Εμφάνιση της συνολικής ημερήσιας απόδοσης κατά τη διάρκεια ενός μήνα Εμφάνιση της συνολικής μηνιαίας απόδοσης κατά τη διάρκεια ενός έτους Εμφάνιση της συνολικής ετήσιας απόδοσης κατά τη διάρκεια των 10 τελευταίων ετών Αναλυτικές πληροφορίες στις καρτέλες Μήνας, Έτος και Συνολικά Εάν στις καρτέλες Μήνας, Έτος και Συνολικά μετακινήσετε τον δείκτη του ποντικιού πάνω από το διάγραμμα, εμφανίζονται πρόσθετες αναλυτικές πληροφορίες. Με τα βέλη κάτω από το διάγραμμα μπορείτε να μεταβείτε στο επόμενο χρονικό διάστημα. Από το σύμβολο του ημερολογίου μπορείτε να επιλέξετε απευθείας ένα χρονικό διάστημα. Ημερήσιο διάγραμμα για κατάσταση φόρτισης συσσωρευτή Στους μετατροπείς Sunny Boy του τύπου Smart Energy εμφανίζεται επιπρόσθετα ένα ημερήσιο διάγραμμα για την κατάσταση φόρτισης συσσωρευτή. Μετακινώντας τον δείκτη του ποντικιού πάνω από το διάγραμμα, εμφανίζονται πρόσθετες αναλυτικές πληροφορίες Με τα βέλη κάτω από το διάγραμμα μπορείτε να μεταβείτε στο επόμενο χρονικό διάστημα. Από το σύμβολο του ημερολογίου μπορείτε να επιλέξετε απευθείας ένα χρονικό διάστημα. Μπορείτε να εμφανίσετε την κατάσταση φόρτισης συσσωρευτή για τις τελευταίες 31 ημέρες Τρέχουσες τιμές Στην καρτέλα Τρέχουσες τιμές προβάλλονται όλες οι τιμές μέτρησης της συσκευής που είναι επιλεγμένη στο δέντρο εγκατάστασης ή/και της επιλεγμένης εγκατάστασης. Η προβολή των τιμών εξαρτάται από την εκάστοτε ομάδα χρηστών. Όλες οι τιμές συνοψίζονται σε ομάδες (ομάδες παραμέτρων) και υποομάδες. Προβολή συσκευών Όταν έχει επιλεγεί μια συσκευή στο δένδρο εγκαταστάσεων, στην καρτέλα Τρέχουσες τιμές προβάλλονται οι τιμές για την εκάστοτε συσκευή. 24 Explorer-BA-el-16 Oδηγίες χρήσης

25 SMA Solar Technology AG 5 Επιφάνεια εργασίας Προβολή εγκατάστασης Όταν έχει επιλεγεί στο δένδρο εγκαταστάσεων η εγκατάσταση, στην καρτέλα Τρέχουσες τιμές προβάλλονται οι τιμές για όλες τις κατηγορίες συσκευών. Οι κατηγορίες συσκευών προβάλλονται ξεχωριστά αφού κάνετε κλικ στην ομάδα παραμέτρων (π.χ. Ηλιακός μετατροπέας και Προϊόντα επικοινωνίας). Ορισμένες τιμές συνοψίζονται από τις επιμέρους συσκευές μιας κατηγορίας συσκευών (π.χ. άθροισμα της ισχύος (Α)). Εικόνα 2: Σύνολο της ισχύος των μετατροπέων επιλέγοντας την προβολή εγκατάστασης (παράδειγμα) Ανάλογα με το είδος της τιμής, εμφανίζεται μια εύλογη περίληψη για την κατηγορία συσκευών: Σύμβολο Επεξήγηση Σύνολο Μέση τιμή π.χ. 20 C C Ελάχιστη και μέγιστη τιμή Αν ανοίξετε τη συνολική τιμή, εμφανίζονται περαιτέρω πληροφορίες για την τιμή. Εικόνα 3: Περισσότερες πληροφορίες για την τιμή Ισχύς (παράδειγμα) Oδηγίες χρήσης Explorer-BA-el-16 25

26 5 Επιφάνεια εργασίας SMA Solar Technology AG Θέση B C D E F Επεξήγηση Η ελάχιστη τιμή ισχύος των 10 συσκευών Η μέγιστη τιμή ισχύος των 10 συσκευών Άθροισμα τιμών ισχύος των 10 συσκευών Μέση τιμή ισχύος σε συνάρτηση με τις 10 συσκευές. Αριθμός συσκευών στην κατηγορία συσκευών Ρυθμίσεις Στην καρτέλα Ρυθμίσεις προβάλλονται όλες οι παράμετροι της συσκευής ή της εγκατάστασης που έχει επιλεγεί στο δένδρο εγκαταστάσεων. Η προβολή των παραμέτρων εξαρτάται από την εκάστοτε ομάδα χρηστών. Όλες οι παράμετροι συνοψίζονται σε ομάδες (ομάδες παραμέτρων) και υποομάδες. Προβολή συσκευών Όταν έχει επιλεγεί μια συσκευή στο δένδρο εγκαταστάσεων, μπορείτε να επεξεργαστείτε τις παραμέτρους της επιλεγμένης συσκευής στην καρτέλα Ρυθμίσεις (βλ. κεφάλαιο 6.6 «Τροποποίηση παραμέτρων», σελίδα 35). Προβολή εγκατάστασης Όταν έχει επιλεγεί στο δένδρο εγκαταστάσεων η εγκατάσταση, μπορείτε να επεξεργαστείτε τις παραμέτρους για ολόκληρη την κατηγορία συσκευών στην καρτέλα Ρυθμίσεις (βλ. κεφάλαιο 6.6 «Τροποποίηση παραμέτρων», σελίδα 35). Όλες οι συσκευές της κατηγορίας συσκευών ρυθμίζονται στη νέα τιμή παραμέτρων. Οι κατηγορίες συσκευών προβάλλονται ξεχωριστά αφού κάνετε κλικ στην ομάδα παραμέτρων (π.χ. Ηλιακός μετατροπέας και Προϊόντα επικοινωνίας). Όταν έχουν ρυθμιστεί διαφορετικές τιμές στις συσκευές μιας κατηγορίας συσκευών, τότε αυτές οι τιμές εμφανίζονται στην κατάσταση λειτουργίας επεξεργασίας με ένα κενό πεδίο (A). Στις αναπτυσσόμενες λίστες εμφανίζονται οι διάφορες επιλογές. Στις παρενθέσεις αναγράφεται ο αριθμός των συσκευών, στις οποίες είναι ρυθμισμένη αυτή η επιλογή (βλέπε (B) και (C)). Με την επιλογή και αποθήκευση μιας επιλογής, όλες οι συσκευές αυτής της κατηγορίας συσκευών ρυθμίζονται σε αυτήν την τιμή. 26 Explorer-BA-el-16 Oδηγίες χρήσης

27 SMA Solar Technology AG 5 Επιφάνεια εργασίας Εικόνα 4: Αναπτυσσόμενη λίστα Δοκιμή ανεμιστήρα (παράδειγμα) Στα πεδία κειμένου εμφανίζεται ένα κενό πεδίο, στο οποίο πρέπει να καταχωρίσετε τη νέα τιμή για όλες τις συσκευές Συμβάντα Το Sunny Explorer μπορεί να προβάλλει τα συμβάντα των επιμέρους συσκευών. Το Sunny Explorer ελέγχει τη λίστα των συμβάντων απευθείας από τις συσκευές. Εικόνα 5: Θέση A B C D E F G Η Καρτέλα Συμβάντα (παράδειγμα) Επεξήγηση Φίλτρο για τους τύπους συμβάντων Φίλτρο για το χρονικό διάστημα των προβαλλόμενων συμβάντων Πεδίο επιλογών για εμφάνιση όλων των συμβάντων Ημερομηνία και ώρα, κατά την οποία παρουσιάστηκε το συμβάν Ομάδα της αντίστοιχης παραμέτρου (ομάδα παραμέτρων) Συμβάν σε μορφή κειμένου και αριθμός συμβάντος μέσα σε παρενθέσεις Τύπος συμβάντος Προτεραιότητα συμβάντος Oδηγίες χρήσης Explorer-BA-el-16 27

28 5 Επιφάνεια εργασίας SMA Solar Technology AG Τύποι συμβάντων Υπάρχουν 3 τύποι συμβάντων, οι οποίοι εμφανίζονται στο Sunny Explorer με σύμβολα: Πληροφορίες Προειδοποίηση Σφάλμα Σύμβολα και σημασία τύπων συμβάντων Τα συμβάντα μπορούν να έχουν 3 καταστάσεις: Εισερχόμενο: το συμβάν έχει προκύψει. Υφιστάμενο: το συμβάν υφίσταται εδώ και αρκετό καιρό και δεν ήταν δυνατή η αυτόματη αντιμετώπισή του. Εξερχόμενο: το συμβάν δεν υφίσταται πλέον. Σύμβολο Επεξήγηση Το σφάλμα εξακολουθεί να υφίσταται Εισερχόμενο σφάλμα Εξερχόμενο σφάλμα Προειδοποίηση Εισερχόμενη προειδοποίηση Εξερχόμενη προειδοποίηση Πληροφορίες Εισερχόμενη πληροφορία Εξερχόμενη πληροφορία Προτεραιότητες συμβάντων Σύμβολο Επεξήγηση Αυτό το συμβάν μπορεί να αποκατασταθεί μόνο με επέμβαση του εγκαταστάτη στη συσκευή. Επικοινωνήστε με τον εγκαταστάτη και γνωστοποιήστε του τον αριθμό σειράς της συσκευής και τον αριθμό συμβάντος. Επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line και γνωστοποιήστε τον αριθμό σειράς της συσκευής και τον αριθμό συμβάντος (βλ. κεφάλαιο 11 «Επικοινωνία», σελίδα 59). 28 Explorer-BA-el-16 Oδηγίες χρήσης

29 SMA Solar Technology AG 5 Επιφάνεια εργασίας 5.5 Σύμβολα Σύμβολα για δικαιώματα πρόσβασης Στο δένδρο εγκαταστάσεων εμφανίζονται οι επιμέρους συσκευές με ένα σύμβολο για το δικαίωμα πρόσβασης. Εάν δεν εμφανίζεται κάποιο σύμβολο δίπλα σε μια συσκευή, έχετε δικαίωμα πρόσβασης στη συσκευή, ανάλογα με την ομάδα χρηστών που έχετε συνδεθεί. Σύμβολο Επεξήγηση Δεν έχετε δικαίωμα πρόσβασης στη συσκευή. Ο κωδικός πρόσβασης της συσκευής διαφέρει από τον τρέχοντα κωδικό πρόσβασης εγκατάστασης. Έχετε δικαίωμα αλλαγής των παραμέτρων SMA Grid Guard. Σύμβολα για αντικατάσταση συσκευών των μικρομετατροπέων SMA Τα σύμβολα για την αντικατάσταση συσκευών των μικρομετατροπέων SMA εμφανίζονται στο δένδρο εγκαταστάσεων και στη σελίδα επισκόπησης μιας συσκευής. Σύμβολο Επεξήγηση Λειτουργία για τη διαγραφή συσκευών Λειτουργία για την αντικατάσταση συσκευών Σύμβολα συσκευών Τα σύμβολα των συσκευών εμφανίζονται στο δένδρο εγκαταστάσεων και στη σελίδα επισκόπησης μιας συσκευής. Σύμβολο Επεξήγηση Συσκευή, π.χ. μετατροπέας Sunny Boy Συσκευή, π.χ. μετατροπέας Sunny Boy τύπου Smart Energy Συσσωρευτής του μετατροπέα Sunny Boy τύπου Smart Energy Συσκευή, π.χ. μετατροπέας Sunny Tripower Oδηγίες χρήσης Explorer-BA-el-16 29

30 5 Επιφάνεια εργασίας SMA Solar Technology AG Σύμβολο Επεξήγηση Συσκευή, π.χ. Sunny Multigate Συσκευή, π.χ. μικρομετατροπέας Sunny Boy Άγνωστος μετατροπέας Συσκευή, π.χ. Sunny SensorBox Σύμβολα ομάδων για τρέχουσες τιμές και ρυθμίσεις Τα σύμβολα των ομάδων χρησιμοποιούνται για τις επιμέρους ομάδες παραμέτρων. Σύμβολο Σημασία Κατάσταση Γενικές τιμές, οι οποίες περιγράφουν την κατάσταση των συσκευών Η κατάσταση άλλων στοιχείων που υπάρχουν στη συσκευή (π.χ. μόντεμ) δεν εμφανίζεται εδώ. Πινακίδα τύπου Όλες οι τιμές, οι οποίες περιγράφουν τις συσκευές Συσκευή Τιμές, οι οποίες αφορούν άμεσα στη συσκευή και δεν μπορούν να αντιστοιχιστούν σε κάποια από τις ειδικές κατηγορίες (π. χ. πλευρά DC, πλευρά AC, επικοινωνία εγκατάστασης κτλ.). Δικαιώματα χρήστη Όλες οι τιμές, οι οποίες επηρεάζουν την προστασία πρόσβασης στις συσκευές Πλευρά DC Τιμές, οι οποίες αφορούν στην πλευρά συνεχούς ρεύματος των συσκευών (π.χ. Φ/Β μονάδες) Πλευρά AC Τιμές, οι οποίες αφορούν στην πλευρά δικτύου των συσκευών Επιτήρηση δικτύου Παράμετροι, οι οποίες αφορούν στο δημόσιο ηλεκτρικό δίκτυο και προστατεύονται εν μέρει από τον προσωπικό κωδικό SMA Grid Guard Σύνδεση δικτύου Παράμετροι, που αφορούν τη σύνδεση των συσκευών στο δίκτυο 30 Explorer-BA-el-16 Oδηγίες χρήσης

31 SMA Solar Technology AG 5 Επιφάνεια εργασίας Σύμβολο Σημασία Έλεγχος εγκαταστάσεων και συσκευών Παράμετροι για συσκευές, οι οποίες πρέπει να πληρούν ειδικές απαιτήσεις για την τροφοδοσία στο δίκτυο σε επίπεδο μέσης τάσης Οι παράμετροι προστατεύονται από τον προσωπικό κωδικό SMA Grid Guard. Επικοινωνία εγκατάστασης Όλες οι τιμές που καθορίζουν την επικοινωνία μεταξύ των συσκευών επικοινωνίας και της εγκατάστασης Καταγραφή δεδομένων Όλες οι τιμές που αφορούν στην καταγραφή δεδομένων της συσκευής (θέση αποθήκευσης, διαστήματα αποθήκευσης, μορφή αποθήκευσης) Εξαρτήματα συσκευών Παράμετροι και τιμές μέτρησης που αφορούν στα εξαρτήματα μιας συσκευής Αυτή η ομάδα αποτελεί ένα είδος «διευρυμένης πινακίδας τύπου». Εδώ ταξινομούνται, π.χ. οι αριθμοί έκδοσης των στοιχείων του συστήματος. Μετεωρολογία Όλες οι τιμές μέτρησης των συνδεδεμένων αισθητήρων (π.χ. θερμοκρασία, προσπίπτουσα ηλιακή ακτινοβολία, ταχύτητα ανέμου) Διαχείριση ενέργειας Παράμετροι, που αφορούν τη διαχείριση ενέργειας Συσσωρευτής Όλες οι τιμές, που αφορούν στο συσσωρευτή της συσκευής Πετρελαιογεννήτρια Όλες οι τιμές, που αφορούν στη συνδεδεμένη πετρελαιογεννήτρια Εξωτερική επικοινωνία Όλες οι τιμές, που αφορούν στην επικοινωνία μεταξύ των συσκευών και εξωτερικών συστημάτων, όπως π. χ. Sunny Portal Oδηγίες χρήσης Explorer-BA-el-16 31

32 5 Επιφάνεια εργασίας SMA Solar Technology AG Λοιπά σύμβολα Σύμβολο Σημασία Εγκατάσταση Bluetooth Συσκευή Bluetooth με NetID 1 Εγκατάσταση Speedwire Δείχνει την αποθήκευση τιμών σε μια συσκευή Δείχνει μια μέση τιμή Δείχνει αθροιζόμενες τιμές Δείχνει το μέγιστο μιας τιμής Δείχνει το ελάχιστο μιας τιμής Δείχνει πότε γίνεται ανάγνωση τιμών από τη συσκευή ή πότε εκτελείται μια λειτουργία όπως π. χ. η κατάργηση ενός μικρομετατροπέα Δείχνει πότε οι τιμές είναι παλαιότερες των 10 λεπτών Ανοίγει ένα ημερολόγιο για την επιλογή μιας αρχικής και μιας τελικής ημερομηνίας 32 Explorer-BA-el-16 Oδηγίες χρήσης

33 SMA Solar Technology AG 6 Βασικές λειτουργίες 6 Βασικές λειτουργίες 6.1 Αλλαγή γλώσσας Προϋπόθεση: Για τη σωστή προβολή κορεατικών χαρακτήρων πρέπει να έχει εγκατασταθεί στο λειτουργικό σύστημα του υπολογιστή το αντίστοιχο πακέτο γλώσσας (για πληροφορίες σχετικές με την εγκατάσταση πακέτων γλώσσας βλ. βοήθεια του λειτουργικού συστήματος). Διαδικασία: 1. Στη γραμμή μενού επιλέξτε Επιλογές > Γλώσσα. 2. Επιλέξτε την επιθυμητή γλώσσα. 6.2 Άνοιγμα υπάρχουσας εγκατάστασης Οι ρυθμίσεις σας σε μια εγκατάσταση αποθηκεύονται σε ένα αρχείο εγκατάστασης στον υπολογιστή σας. Αν έχετε δημιουργήσει ήδη μια εγκατάσταση στο Sunny Explorer και την έχετε αποθηκεύσει στον υπολογιστή σας, μπορείτε να τη φορτώσετε ξανά. Διαδικασία: 1. Εκκινήστε το Sunny Explorer. 2. Στον βοηθό εγκατάστασης επιλέξτε Άνοιγμα υπάρχουσας εγκατάστασης. Ή Στη γραμμή μενού επιλέξτε Αρχείο > Άνοιγμα. 3. Επιλέξτε το επιθυμητό αρχείο εγκατάστασης και μετά [Συνέχεια]. Ανοίγει το παράθυρο διαλόγου σύνδεσης. 4. Στην αναπτυσσόμενη λίστα Ομάδα χρήστη επιλέξτε την ομάδα χρηστών, με την οποία θέλετε να συνδεθείτε. 5. Στο πεδίο Κωδικός πρόσβασης εγκατάστασης εισάγετε τον κωδικό πρόσβασης που αντιστοιχεί στην επιλεγμένη ομάδα χρηστών. 6. Επιλέξτε [Συνέχεια]. Η επιλεγμένη εγκατάσταση είναι ανοιχτή στην επιλεγμένη ομάδα χρηστών. Oδηγίες χρήσης Explorer-BA-el-16 33

34 6 Βασικές λειτουργίες SMA Solar Technology AG 6.3 Αλλαγή ονόματος εγκατάστασης Το όνομα της εγκατάστασης ορίζεται μέσω των ρυθμίσεων του Sunny Explorer. Το όνομα της εγκατάστασης είναι ίδιο για όλες τις ομάδες χρηστών. Διαδικασία: 1. Στο δένδρο εγκαταστάσεων επιλέξτε Sunny Explorer και στο μενού συσκευών επιλέξτε την καρτέλα Ρυθμίσεις. Ή Στη γραμμή συμβόλων επιλέξτε το κουμπί. 2. Επιλέξτε την ομάδα παραμέτρων Πινακίδα τύπου. 3. Επιλέξτε [Επεξεργασία]. 4. Στο πεδίο Όνομα εγκατάστασης εισάγετε κάποιο όνομα της επιλογής σας για την εγκατάστασή σας. 5. Επιλέξτε [Αποθήκευση]. Το όνομα της εγκατάστασης άλλαξε και εμφανίζεται στο δέντρο εγκαταστάσεων. 6.4 Αλλαγή ώρας εγκατάστασης Ως ώρα εγκατάστασης ορίζεται η ημερομηνία και η ώρα μιας εγκατάστασης. Κατά τη θέση σε λειτουργία της εγκατάστασής σας με ένα προϊόν επικοινωνίας (π. χ. Sunny Explorer), εφαρμόζεται στις συσκευές της εγκατάστασης αυτόματα η ώρα εγκατάστασης του προϊόντος επικοινωνίας. Εάν προστεθούν περαιτέρω προϊόντα επικοινωνίας στην εγκατάσταση, τα νέα προϊόντα επικοινωνίας υιοθετούν αυτόματα την υφιστάμενη ώρα εγκατάστασης. Με αυτόν τον τρόπο, όλες οι συσκευές της εγκατάστασης έχουν την ίδια ώρα εγκατάστασης. Πρέπει να αλλάζετε την ώρα της εγκατάστασης στον Sunny Explorer, μόνο όταν δεν είναι σωστή. Όταν αλλάζετε την ώρα σε ένα προϊόν επικοινωνίας, όλοι οι μετατροπείς προσαρμόζονται αμέσως στη νέα ώρα της εγκατάστασης. Τα υπόλοιπα προϊόντα επικοινωνίας στην εγκατάσταση προσαρμόζονται στην ώρα εγκατάστασης μετά από ένα ορισμένο διάστημα (έως 7 ώρες αργότερα). Διαδικασία: 1. Στη γραμμή μενού επιλέξτε Επιλογές > Ρύθμιση ώρας εγκατάστασης. Ανοίγει το παράθυρο διαλόγου Ώρα εγκατάστασης. 2. Για να εφαρμοστεί η ώρα του λειτουργικού συστήματος του υπολογιστή σας ως ώρα της εγκατάστασης, επιλέξτε [Αποδοχή ώρας λειτουργικού συστήματος] και επιλέξτε [OK]. 3. Για να ρυθμίσετε χειροκίνητα την ώρα της εγκατάστασης, ακολουθήστε την εξής διαδικασία: Στο πεδίο Ημερομηνία επιλέξτε την τρέχουσα ημερομηνία. Στο πεδίο Ώρα επιλέξτε την τρέχουσα ώρα. Στην αναπτυσσόμενη λίστα Ζώνη ώρας, επιλέξτε τη ζώνη ώρας στην οποία βρίσκεται η εγκατάσταση. 4. Επιλέξτε [OK]. Η ώρα της εγκατάστασης έχει ρυθμιστεί. 34 Explorer-BA-el-16 Oδηγίες χρήσης

35 SMA Solar Technology AG 6 Βασικές λειτουργίες 6.5 Ρύθμιση αλλαγής θερινής/χειμερινής ώρας 1. Στο δένδρο εγκαταστάσεων επιλέξτε την εγκατάσταση. 2. Στο μενού συσκευών επιλέξτε την καρτέλα Ρυθμίσεις. Εμφανίζονται οι ομάδες παραμέτρων ολόκληρης της εγκατάστασης. 3. Επιλέξτε την ομάδα παραμέτρων Συσκευή (Προϊόντα επικοινωνίας). 4. Επιλέξτε [Επεξεργασία]. 5. Στην αναπτυσσόμενη λίστα Αυτόματη θερινή ώρα επιλέξτε την επιθυμητή καταχώρηση. 6. Επιλέξτε [Αποθήκευση]. Η αλλαγή θερινής/χειμερινής ώρας έχει ρυθμιστεί. 6.6 Τροποποίηση παραμέτρων Ρύθμιση αλλαγής θερινής/χειμερινής ώρας 1. Στο δένδρο εγκαταστάσεων επιλέξτε την εγκατάσταση. 2. Στο μενού συσκευών επιλέξτε την καρτέλα Ρυθμίσεις. Εμφανίζονται οι ομάδες παραμέτρων ολόκληρης της εγκατάστασης. 3. Επιλέξτε την ομάδα παραμέτρων Συσκευή (Προϊόντα επικοινωνίας). 4. Επιλέξτε [Επεξεργασία]. 5. Στην αναπτυσσόμενη λίστα Αυτόματη θερινή ώρα επιλέξτε την επιθυμητή καταχώρηση. 6. Επιλέξτε [Αποθήκευση]. Η αλλαγή θερινής/χειμερινής ώρας έχει ρυθμιστεί. Αποθήκευση σε περίπτωση τροποποίησης παραμέτρων Η αποθήκευση εμφανίζεται με ένα σύμβολο κλεψύδρας. Μετά από την αποθήκευση των αλλαγών στο Sunny Explorer, τα δεδομένα μεταφέρονται στη συσκευή. Η διαδικασία αποθήκευσης μπορεί να διαρκέσει περισσότερες ώρες, αν η συσκευή (π. χ. ο μετατροπέας) βρίσκεται σε νυχτερινή λειτουργία. Κατά την εκκίνηση της συσκευής, τα δεδομένα μεταφέρονται τότε στην κεντρική μνήμη και το σύμβολο της κλεψύδρας εξαφανίζεται. Oδηγίες χρήσης Explorer-BA-el-16 35
