Συσκευή για την επιτήρηση εγκαταστάσεων SUNNY WEBBOX με Bluetooth Wireless Technology

Transcript

1 Συσκευή για την επιτήρηση εγκαταστάσεων SUNNY WEBBOX με Bluetooth Wireless Technology Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 Έκδοση 1.3 GR

2

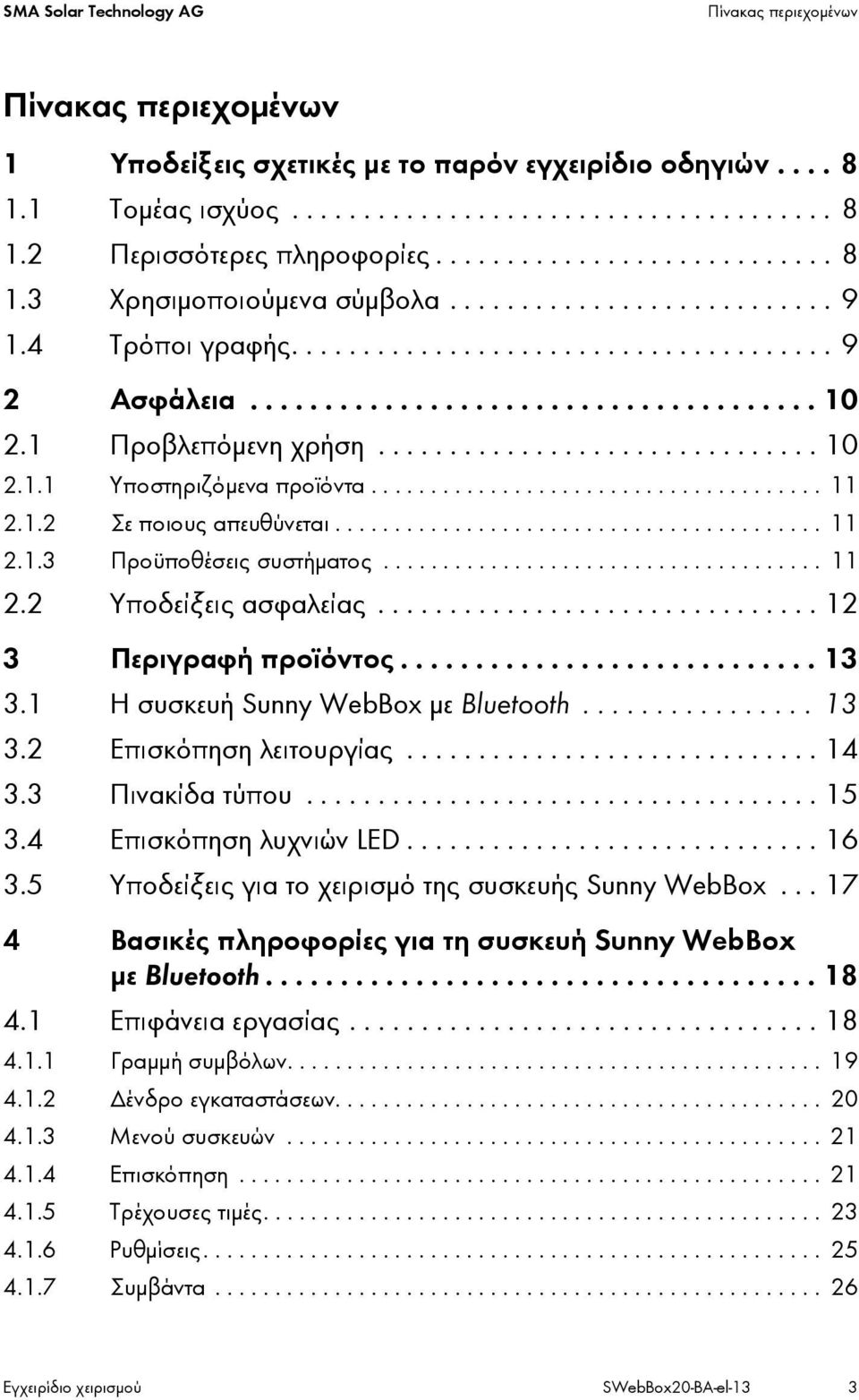

3 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών Τομέας ισχύος Περισσότερες πληροφορίες Χρησιμοποιούμενα σύμβολα Τρόποι γραφής Ασφάλεια Προβλεπόμενη χρήση Υποστηριζόμενα προϊόντα Σε ποιους απευθύνεται Προϋποθέσεις συστήματος Υποδείξεις ασφαλείας Περιγραφή προϊόντος Η συσκευή Sunny WebBox με Bluetooth Επισκόπηση λειτουργίας Πινακίδα τύπου Επισκόπηση λυχνιών LED Υποδείξεις για το χειρισμό της συσκευής Sunny WebBox Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Επιφάνεια εργασίας Γραμμή συμβόλων Δένδρο εγκαταστάσεων Μενού συσκευών Επισκόπηση Τρέχουσες τιμές Ρυθμίσεις Συμβάντα Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 3

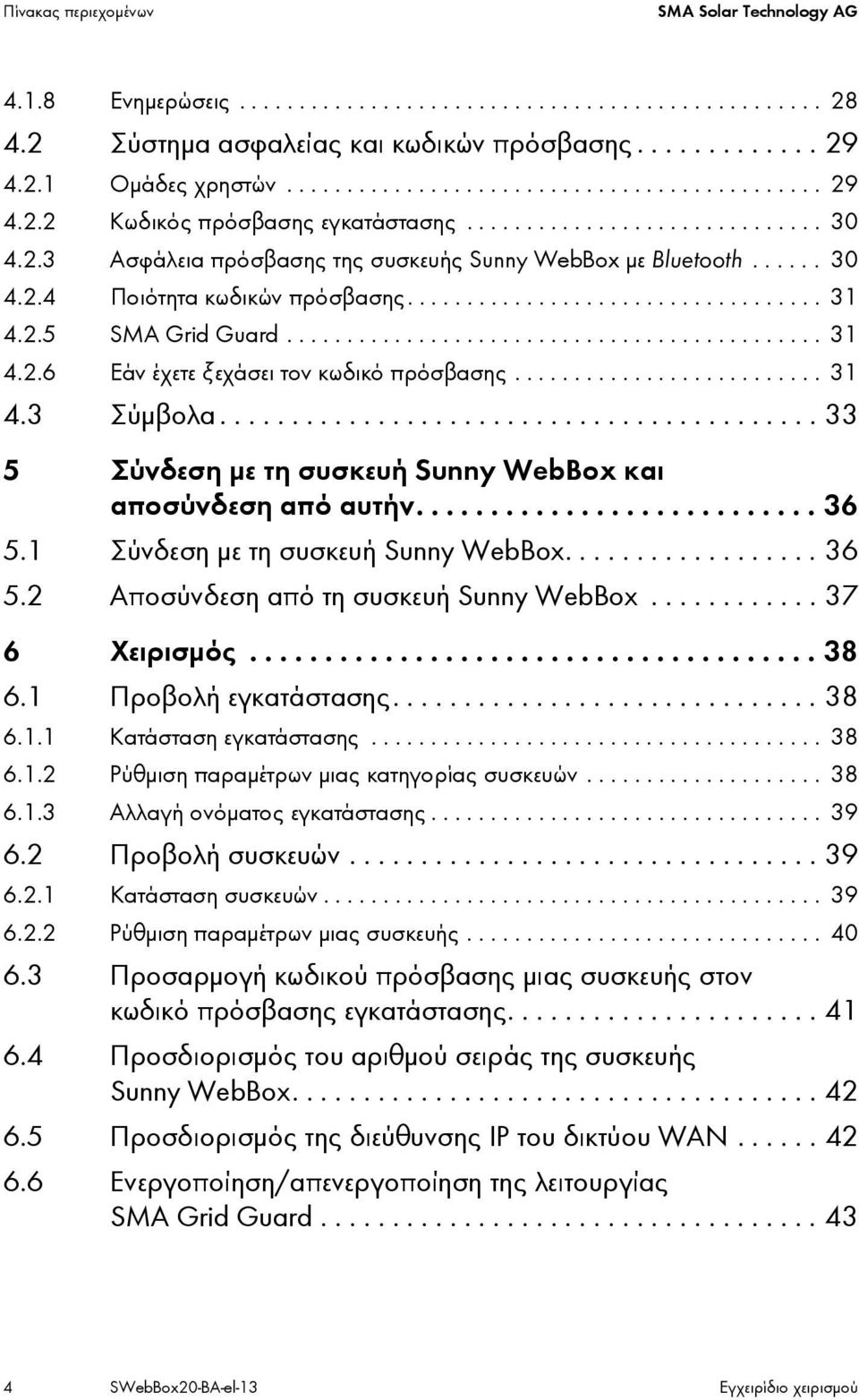

4 Πίνακας περιεχομένων Ενημερώσεις Σύστημα ασφαλείας και κωδικών πρόσβασης Ομάδες χρηστών Κωδικός πρόσβασης εγκατάστασης Ασφάλεια πρόσβασης της συσκευής Sunny WebBox με Bluetooth Ποιότητα κωδικών πρόσβασης SMA Grid Guard Εάν έχετε ξεχάσει τον κωδικό πρόσβασης Σύμβολα Σύνδεση με τη συσκευή Sunny WebBox και αποσύνδεση από αυτήν Σύνδεση με τη συσκευή Sunny WebBox Αποσύνδεση από τη συσκευή Sunny WebBox Χειρισμός Προβολή εγκατάστασης Κατάσταση εγκατάστασης Ρύθμιση παραμέτρων μιας κατηγορίας συσκευών Αλλαγή ονόματος εγκατάστασης Προβολή συσκευών Κατάσταση συσκευών Ρύθμιση παραμέτρων μιας συσκευής Προσαρμογή κωδικού πρόσβασης μιας συσκευής στον κωδικό πρόσβασης εγκατάστασης Προσδιορισμός του αριθμού σειράς της συσκευής Sunny WebBox Προσδιορισμός της διεύθυνσης IP του δικτύου WAN Ενεργοποίηση/απενεργοποίηση της λειτουργίας SMA Grid Guard SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

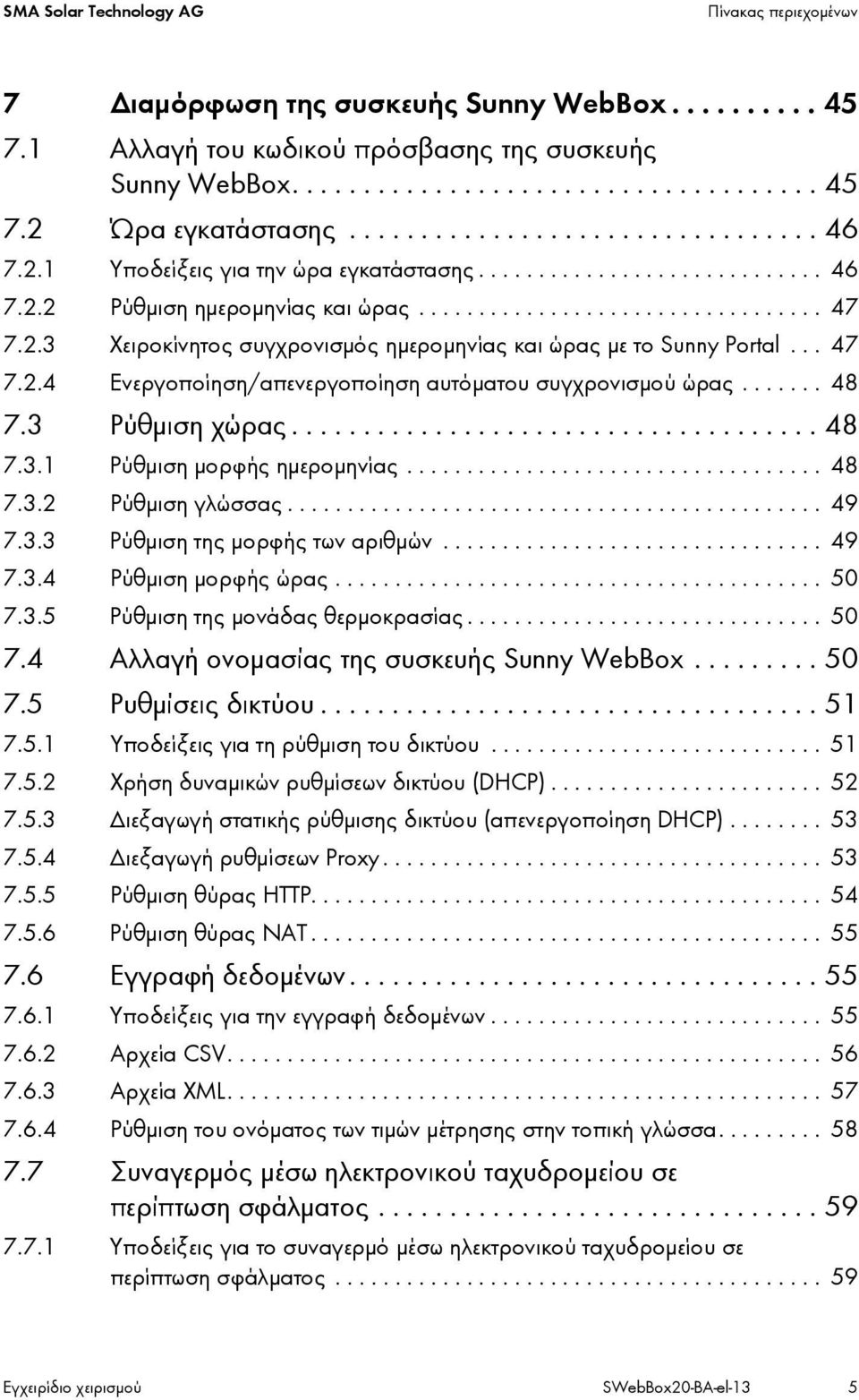

5 Πίνακας περιεχομένων 7 Διαμόρφωση της συσκευής Sunny WebBox Αλλαγή του κωδικού πρόσβασης της συσκευής Sunny WebBox Ώρα εγκατάστασης Υποδείξεις για την ώρα εγκατάστασης Ρύθμιση ημερομηνίας και ώρας Χειροκίνητος συγχρονισμός ημερομηνίας και ώρας με το Sunny Portal Ενεργοποίηση/απενεργοποίηση αυτόματου συγχρονισμού ώρας Ρύθμιση χώρας Ρύθμιση μορφής ημερομηνίας Ρύθμιση γλώσσας Ρύθμιση της μορφής των αριθμών Ρύθμιση μορφής ώρας Ρύθμιση της μονάδας θερμοκρασίας Αλλαγή ονομασίας της συσκευής Sunny WebBox Ρυθμίσεις δικτύου Υποδείξεις για τη ρύθμιση του δικτύου Χρήση δυναμικών ρυθμίσεων δικτύου (DHCP) Διεξαγωγή στατικής ρύθμισης δικτύου (απενεργοποίηση DHCP) Διεξαγωγή ρυθμίσεων Proxy Ρύθμιση θύρας HTTP Ρύθμιση θύρας NAT Εγγραφή δεδομένων Υποδείξεις για την εγγραφή δεδομένων Αρχεία CSV Αρχεία XML Ρύθμιση του ονόματος των τιμών μέτρησης στην τοπική γλώσσα Συναγερμός μέσω ηλεκτρονικού ταχυδρομείου σε περίπτωση σφάλματος Υποδείξεις για το συναγερμό μέσω ηλεκτρονικού ταχυδρομείου σε περίπτωση σφάλματος Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 5

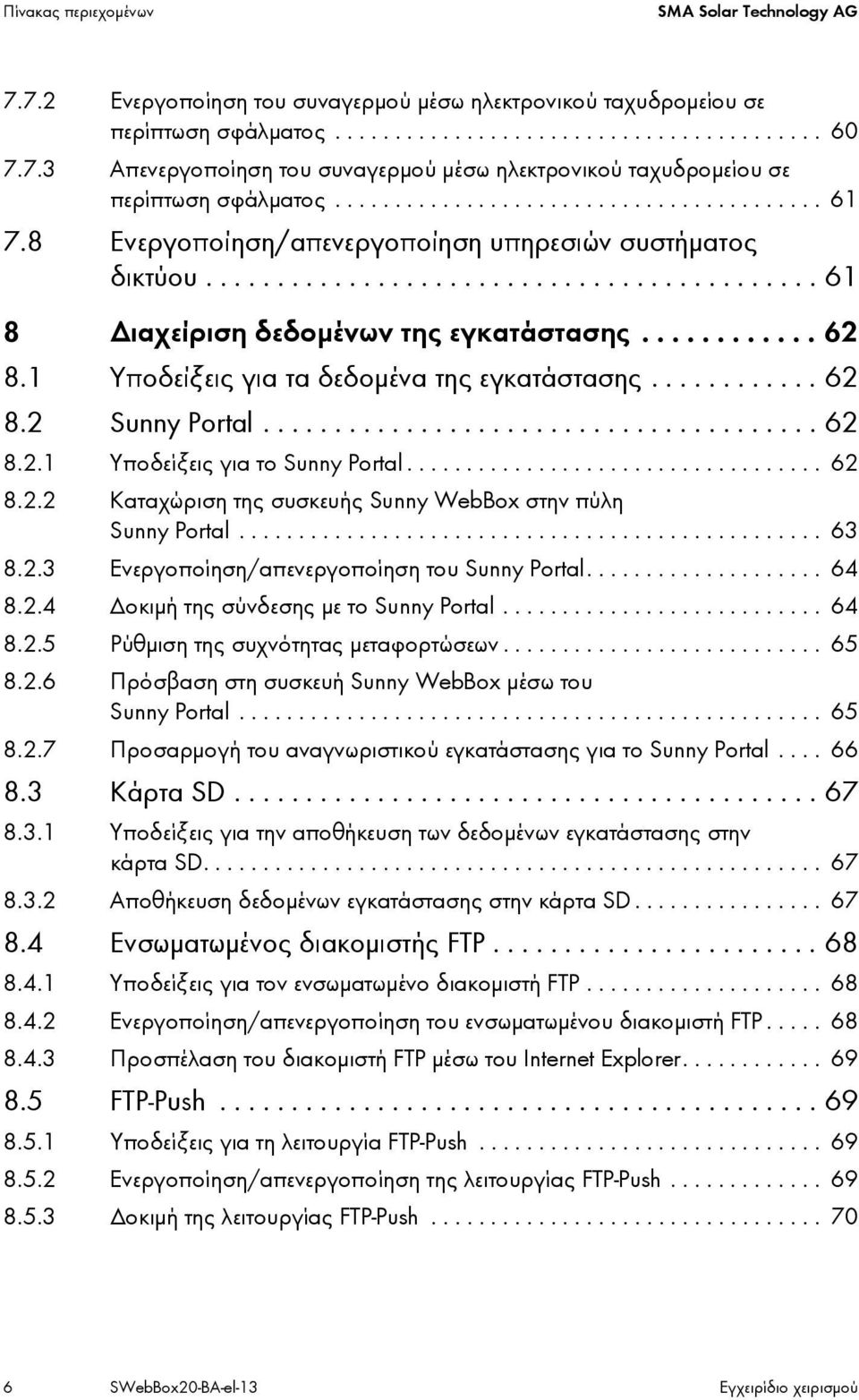

6 Πίνακας περιεχομένων Ενεργοποίηση του συναγερμού μέσω ηλεκτρονικού ταχυδρομείου σε περίπτωση σφάλματος Απενεργοποίηση του συναγερμού μέσω ηλεκτρονικού ταχυδρομείου σε περίπτωση σφάλματος Ενεργοποίηση/απενεργοποίηση υπηρεσιών συστήματος δικτύου Διαχείριση δεδομένων της εγκατάστασης Υποδείξεις για τα δεδομένα της εγκατάστασης Sunny Portal Υποδείξεις για το Sunny Portal Καταχώριση της συσκευής Sunny WebBox στην πύλη Sunny Portal Ενεργοποίηση/απενεργοποίηση του Sunny Portal Δοκιμή της σύνδεσης με το Sunny Portal Ρύθμιση της συχνότητας μεταφορτώσεων Πρόσβαση στη συσκευή Sunny WebBox μέσω του Sunny Portal Προσαρμογή του αναγνωριστικού εγκατάστασης για το Sunny Portal Κάρτα SD Υποδείξεις για την αποθήκευση των δεδομένων εγκατάστασης στην κάρτα SD Αποθήκευση δεδομένων εγκατάστασης στην κάρτα SD Ενσωματωμένος διακομιστής FTP Υποδείξεις για τον ενσωματωμένο διακομιστή FTP Ενεργοποίηση/απενεργοποίηση του ενσωματωμένου διακομιστή FTP Προσπέλαση του διακομιστή FTP μέσω του Internet Explorer FTP-Push Υποδείξεις για τη λειτουργία FTP-Push Ενεργοποίηση/απενεργοποίηση της λειτουργίας FTP-Push Δοκιμή της λειτουργίας FTP-Push SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

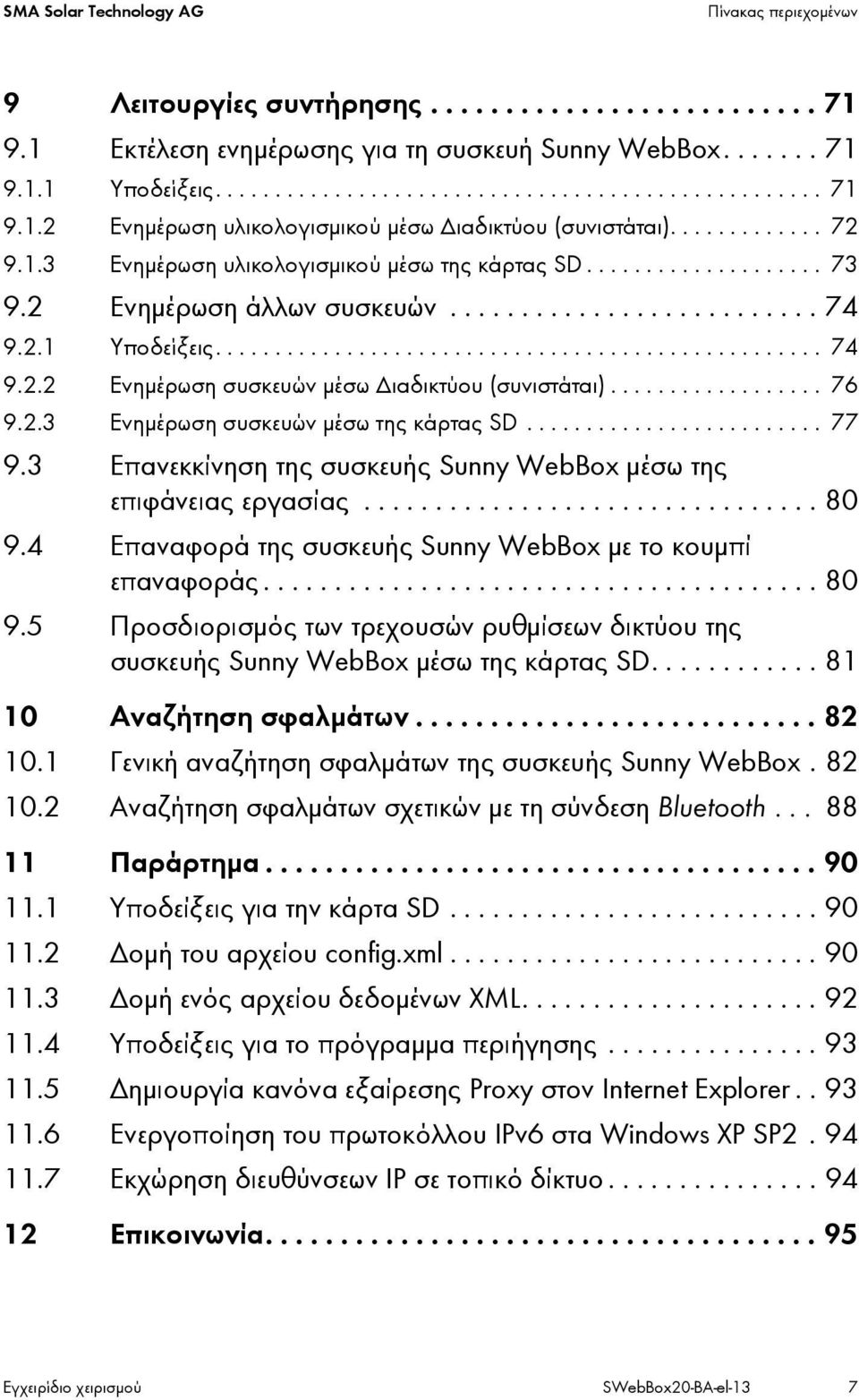

7 Πίνακας περιεχομένων 9 Λειτουργίες συντήρησης Εκτέλεση ενημέρωσης για τη συσκευή Sunny WebBox Υποδείξεις Ενημέρωση υλικολογισμικού μέσω Διαδικτύου (συνιστάται) Ενημέρωση υλικολογισμικού μέσω της κάρτας SD Ενημέρωση άλλων συσκευών Υποδείξεις Ενημέρωση συσκευών μέσω Διαδικτύου (συνιστάται) Ενημέρωση συσκευών μέσω της κάρτας SD Επανεκκίνηση της συσκευής Sunny WebBox μέσω της επιφάνειας εργασίας Επαναφορά της συσκευής Sunny WebBox με το κουμπί επαναφοράς Προσδιορισμός των τρεχουσών ρυθμίσεων δικτύου της συσκευής Sunny WebBox μέσω της κάρτας SD Αναζήτηση σφαλμάτων Γενική αναζήτηση σφαλμάτων της συσκευής Sunny WebBox Αναζήτηση σφαλμάτων σχετικών με τη σύνδεση Bluetooth Παράρτημα Υποδείξεις για την κάρτα SD Δομή του αρχείου config.xml Δομή ενός αρχείου δεδομένων XML Υποδείξεις για το πρόγραμμα περιήγησης Δημιουργία κανόνα εξαίρεσης Proxy στον Internet Explorer Ενεργοποίηση του πρωτοκόλλου IPv6 στα Windows XP SP Εκχώρηση διευθύνσεων IP σε τοπικό δίκτυο Επικοινωνία Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 7

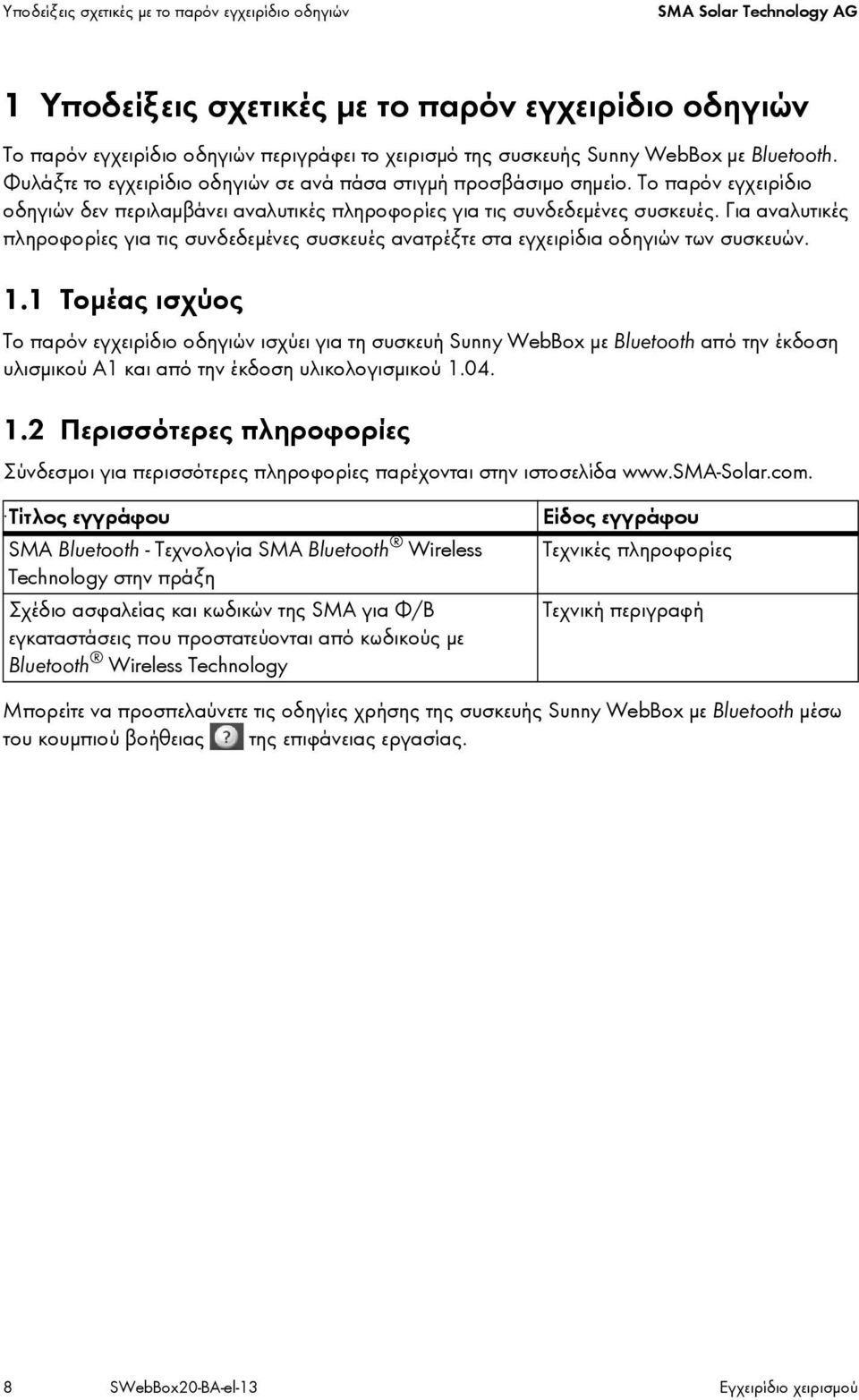

8 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών 1 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών Το παρόν εγχειρίδιο οδηγιών περιγράφει το χειρισμό της συσκευής Sunny WebBox με Bluetooth. Φυλάξτε το εγχειρίδιο οδηγιών σε ανά πάσα στιγμή προσβάσιμο σημείο. Το παρόν εγχειρίδιο οδηγιών δεν περιλαμβάνει αναλυτικές πληροφορίες για τις συνδεδεμένες συσκευές. Για αναλυτικές πληροφορίες για τις συνδεδεμένες συσκευές ανατρέξτε στα εγχειρίδια οδηγιών των συσκευών. 1.1 Τομέας ισχύος Το παρόν εγχειρίδιο οδηγιών ισχύει για τη συσκευή Sunny WebBox με Bluetooth από την έκδοση υλισμικού A1 και από την έκδοση υλικολογισμικού Περισσότερες πληροφορίες Σύνδεσμοι για περισσότερες πληροφορίες παρέχονται στην ιστοσελίδα Τίτλος εγγράφου SMA Bluetooth - Τεχνολογία SMA Bluetooth Wireless Technology στην πράξη Σχέδιο ασφαλείας και κωδικών της SMA για Φ/Β εγκαταστάσεις που προστατεύονται από κωδικούς με Bluetooth Wireless Technology Είδος εγγράφου Τεχνικές πληροφορίες Τεχνική περιγραφή Μπορείτε να προσπελαύνετε τις οδηγίες χρήσης της συσκευής Sunny WebBox με Bluetooth μέσω του κουμπιού βοήθειας της επιφάνειας εργασίας. 8 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

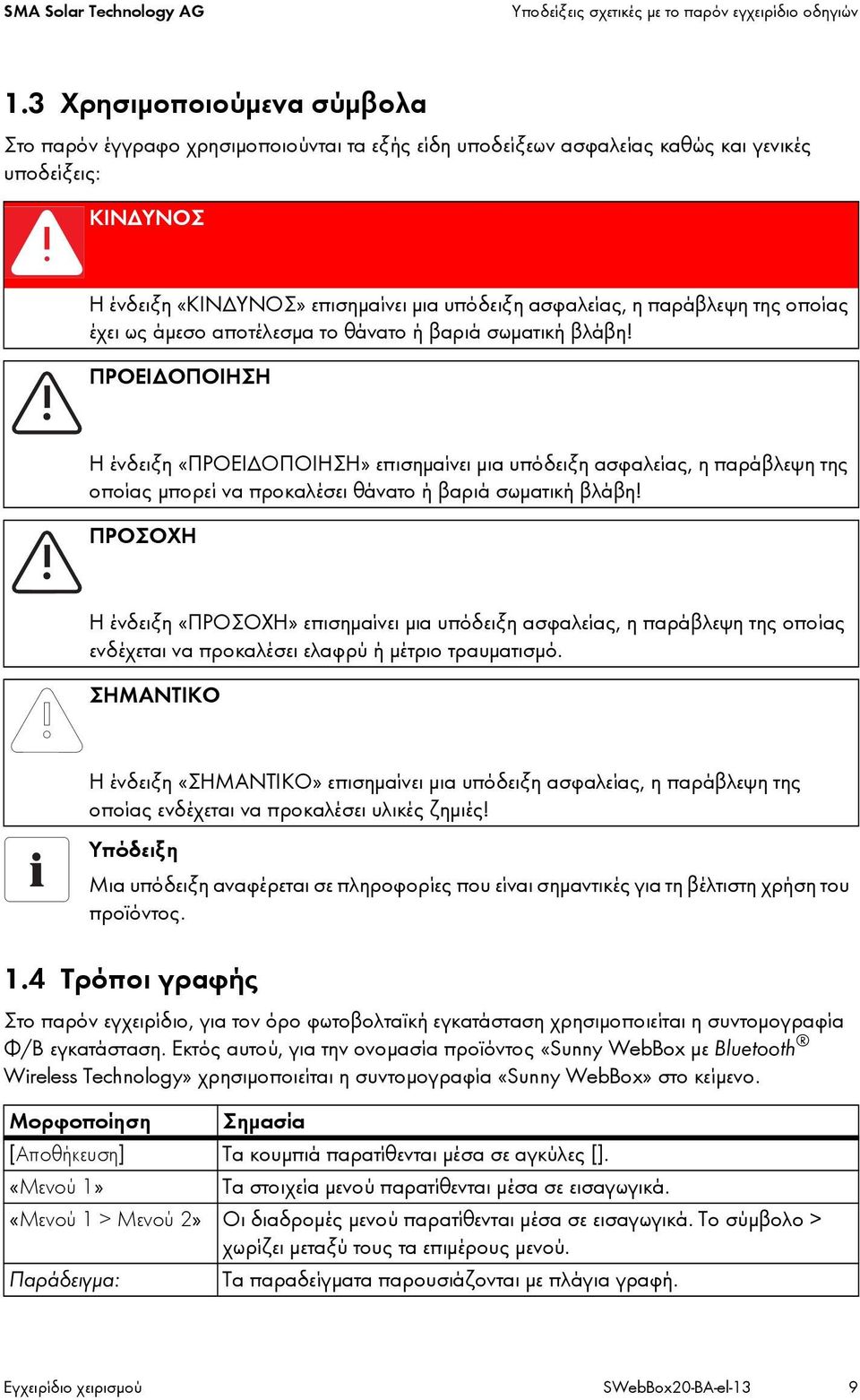

9 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών 1.3 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται τα εξής είδη υποδείξεων ασφαλείας καθώς και γενικές υποδείξεις: ΚΙΝΔΥΝΟΣ Η ένδειξη «ΚΙΝΔΥΝΟΣ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή βαριά σωματική βλάβη! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ένδειξη «ΠΡΟΕΙΔΟΠΟΙΗΣΗ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας μπορεί να προκαλέσει θάνατο ή βαριά σωματική βλάβη! ΠΡΟΣΟΧΗ Η ένδειξη «ΠΡΟΣΟΧΗ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας ενδέχεται να προκαλέσει ελαφρύ ή μέτριο τραυματισμό. ΣΗΜΑΝΤΙΚΟ Η ένδειξη «ΣΗΜΑΝΤΙΚΟ» επισημαίνει μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας ενδέχεται να προκαλέσει υλικές ζημιές! Υπόδειξη Μια υπόδειξη αναφέρεται σε πληροφορίες που είναι σημαντικές για τη βέλτιστη χρήση του προϊόντος. 1.4 Τρόποι γραφής Στο παρόν εγχειρίδιο, για τον όρο φωτοβολταϊκή εγκατάσταση χρησιμοποιείται η συντομογραφία Φ/Β εγκατάσταση. Εκτός αυτού, για την ονομασία προϊόντος «Sunny WebBox με Bluetooth Wireless Technology» χρησιμοποιείται η συντομογραφία «Sunny WebBox» στο κείμενο. Μορφοποίηση Σημασία [Αποθήκευση] Τα κουμπιά παρατίθενται μέσα σε αγκύλες []. «Μενού 1» Τα στοιχεία μενού παρατίθενται μέσα σε εισαγωγικά. «Μενού 1 > Μενού 2» Οι διαδρομές μενού παρατίθενται μέσα σε εισαγωγικά. Το σύμβολο > χωρίζει μεταξύ τους τα επιμέρους μενού. Παράδειγμα: Τα παραδείγματα παρουσιάζονται με πλάγια γραφή. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 9

10 Ασφάλεια 2 Ασφάλεια 2.1 Προβλεπόμενη χρήση Η συσκευή Sunny WebBox με Bluetooth είναι ένας καταγραφέας δεδομένων, ο οποίος συλλέγει, καταγράφει και διαθέτει για προσπέλαση μέσω μιας επιφάνειας εργασίας μέσω του ενσωματωμένου διακομιστή Web τα δεδομένα μιας Φ/Β εγκατάστασης. Επιπλέον, η συσκευή Sunny WebBox καθιστά δυνατή την τηλεδιάγνωση και τη διαμόρφωση των συνδεδεμένων συσκευών μιας Φ/Β εγκατάστασης μέσω ηλεκτρονικού υπολογιστή. Η συσκευή Sunny WebBox είναι σχεδιασμένη για προσωπική και βιομηχανική χρήση. Τα δεδομένα της συσκευής Sunny WebBox δεν ενδείκνυνται για λογιστικούς σκοπούς. Τα δεδομένα που συγκεντρώνει η συσκευή Sunny WebBox σχετικά με την παραγωγή ενέργειας της εγκατάστασής σας, ενδέχεται να διαφέρουν από εκείνα του μετρητή ρεύματος. Από τη χρήση του Διαδικτύου μπορούν να προκύψουν περαιτέρω δαπάνες. Η συσκευή Sunny WebBox προορίζεται αποκλειστικά για τη χρήση σε εσωτερικούς χώρους. Λειτουργείτε τη συσκευή Sunny WebBox αποκλειστικά με το συνοδευτικό βυσματωτό τροφοδοτικό και στο προβλεπόμενο για αυτό εύρος τάσης. Η συσκευή Sunny WebBox πρέπει να τροφοδοτείται αδιάλειπτα με ηλεκτρικό ρεύμα. Μην χρησιμοποιείτε τη συσκευή Sunny WebBox με χρονοδιακόπτη. Η συσκευή Sunny WebBox ενδείκνυται αποκλειστικά για χρήση με γνήσια παρελκόμενα ή με τα συνιστώμενα παρελκόμενα της εταιρείας. Χρησιμοποιείτε τη συσκευή Sunny WebBox αποκλειστικά για το σκοπό που περιγράφεται στις οδηγίες. Για λόγους ασφαλείας απαγορεύεται η μετατροπή του προϊόντος ή η προσθήκη εξαρτημάτων, τα οποία δεν είναι εγκεκριμένα για το προϊόν αυτό ή δεν διατίθενται από την. Τα συνοδευτικά έγγραφα τεκμηρίωσης αποτελούν αναπόσπαστο μέρος του προϊόντος. Μελετήστε και τηρείτε τα έγγραφα τεκμηρίωσης. Φυλάσσετε τα έγγραφα τεκμηρίωσης σε ανά πάσα στιγμή προσβάσιμο μέρος. 10 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

11 Ασφάλεια Υποστηριζόμενα προϊόντα Η συσκευή Sunny WebBox υποστηρίζει τα εξής προϊόντα SMA: Όλοι οι μετατροπείς SMA με ενσωματωμένο Bluetooth Οι μετατροπείς τύπου SB x000tl-20 υποστηρίζονται από την έκδοση υλικολογισμικού 2.06 και μεταγενέστερη Σε αυτούς τους μετατροπείς με έκδοση υλικολογισμικού προγενέστερη της 2.06, διεξάγετε την ενημέρωση του υλικολογισμικού με κάρτα SD (βλ. Τεχνική περιγραφή «Ενημέρωση υλικολογισμικού με κάρτα SD» στην ιστοσελίδα Μετατροπείς SMA με εκ των υστέρων εγκαταστημένο SMA Bluetooth Piggy-Back/ SMA Bluetooth Piggy-Back Plus από την έκδοση υλικολογισμικού R και μεταγενέστερη. Ένας κατάλογος των υποστηριζόμενων μετατροπέων παρέχεται στις οδηγίες του SMA Bluetooth Piggy-Back/SMA Bluetooth Piggy-Back Plus. Sunny Backup με εκ των υστέρων εγκαταστημένο SMA Bluetooth Piggy-Back Off-Grid από την έκδοση υλικολογισμικού R και μεταγενέστερη. Ένας κατάλογος των υποστηριζόμενων μετατροπέων παρέχεται στις οδηγίες του SMA Bluetooth Piggy-Back Off-Grid. Power Reducer Box Sunny Matrix από την έκδοση υλικολογισμικού SMA Bluetooth Repeater Sunny SensorBox με SMA Power Injector με Bluetooth Τηλεχειριζόμενη πρίζα SMA Ενημέρωση του υλικολογισμικού των προϊόντων SMA Προκειμένου να λειτουργεί σωστά η επικοινωνία Bluetooth στην εγκατάσταση, το υλικολογισμικό των προϊόντων SMA πρέπει να είναι στην πλέον πρόσφατη κατάσταση ενημέρωσης. Ενημερώνετε το υλικολογισμικό των προϊόντων SMA προτού θέσετε σε λειτουργία τη συσκευή Sunny WebBox (βλ. οδηγίες των προϊόντων SMA) Σε ποιους απευθύνεται Το έγγραφο αυτό απευθύνεται στους τελικούς χρήστες και σε ειδικευμένο προσωπικό. Για τη σύνδεση με τη συσκευή Sunny WebBox είναι διαθέσιμες 2 ομάδες χρηστών: «Τεχνικός εγκατάστασης» και «Χειριστής». Η ομάδα χρηστών «Τεχνικός εγκατάστασης» πρέπει να χρησιμοποιείται αποκλειστικά από εξειδικευμένο προσωπικό, το οποίο είναι εξουσιοδοτημένο να τροποποιεί τις παραμέτρους των συνδεδεμένων συσκευών που σχετίζονται με το δίκτυο Προϋποθέσεις συστήματος Συνιστώμενη ανάλυση οθόνης Pixel x 768 Pixel Πρόγραμμα περιήγησης: Internet Explorer, έκδοση 8 και μεταγενέστερες Firefox, έκδοση 3.6 και μεταγενέστερες Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 11

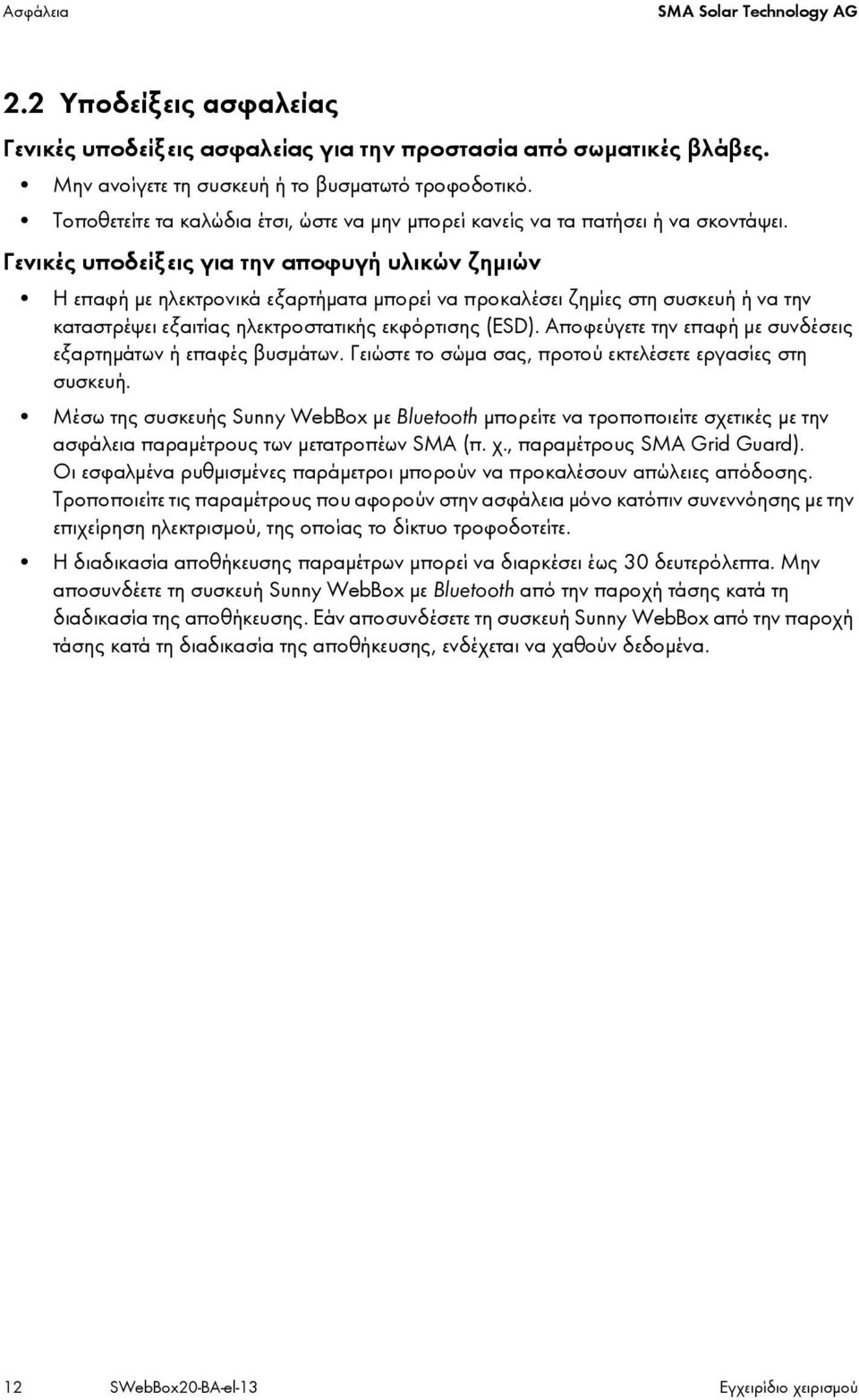

12 Ασφάλεια 2.2 Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για την προστασία από σωματικές βλάβες. Μην ανοίγετε τη συσκευή ή το βυσματωτό τροφοδοτικό. Τοποθετείτε τα καλώδια έτσι, ώστε να μην μπορεί κανείς να τα πατήσει ή να σκοντάψει. Γενικές υποδείξεις για την αποφυγή υλικών ζημιών Η επαφή με ηλεκτρονικά εξαρτήματα μπορεί να προκαλέσει ζημίες στη συσκευή ή να την καταστρέψει εξαιτίας ηλεκτροστατικής εκφόρτισης (ESD). Αποφεύγετε την επαφή με συνδέσεις εξαρτημάτων ή επαφές βυσμάτων. Γειώστε το σώμα σας, προτού εκτελέσετε εργασίες στη συσκευή. Μέσω της συσκευής Sunny WebBox με Bluetooth μπορείτε να τροποποιείτε σχετικές με την ασφάλεια παραμέτρους των μετατροπέων SMA (π. χ., παραμέτρους SMA Grid Guard). Οι εσφαλμένα ρυθμισμένες παράμετροι μπορούν να προκαλέσουν απώλειες απόδοσης. Τροποποιείτε τις παραμέτρους που αφορούν στην ασφάλεια μόνο κατόπιν συνεννόησης με την επιχείρηση ηλεκτρισμού, της οποίας το δίκτυο τροφοδοτείτε. Η διαδικασία αποθήκευσης παραμέτρων μπορεί να διαρκέσει έως 30 δευτερόλεπτα. Μην αποσυνδέετε τη συσκευή Sunny WebBox με Bluetooth από την παροχή τάσης κατά τη διαδικασία της αποθήκευσης. Εάν αποσυνδέσετε τη συσκευή Sunny WebBox από την παροχή τάσης κατά τη διαδικασία της αποθήκευσης, ενδέχεται να χαθούν δεδομένα. 12 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

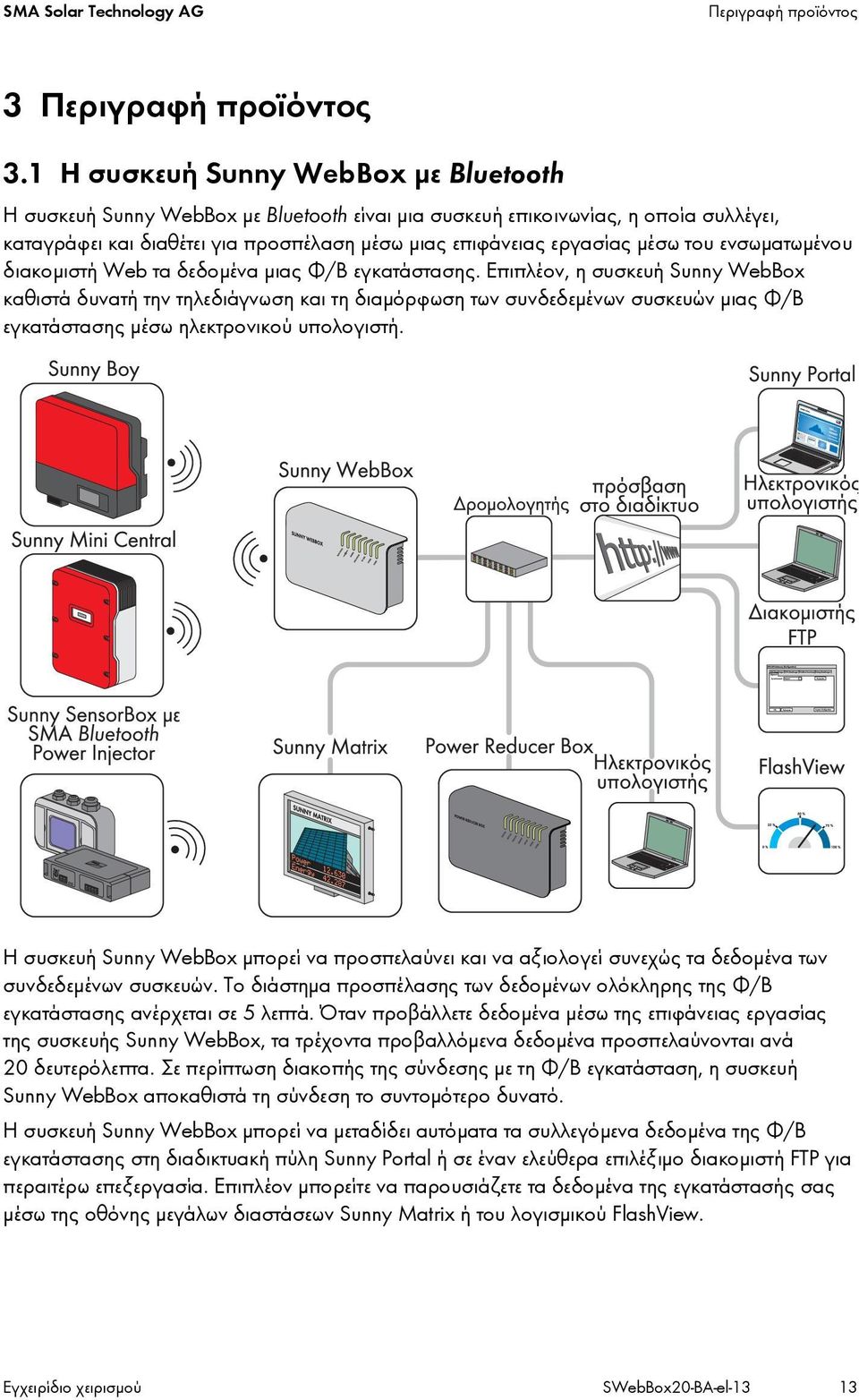

13 Περιγραφή προϊόντος 3 Περιγραφή προϊόντος 3.1 Η συσκευή Sunny WebBox με Bluetooth Η συσκευή Sunny WebBox με Bluetooth είναι μια συσκευή επικοινωνίας, η οποία συλλέγει, καταγράφει και διαθέτει για προσπέλαση μέσω μιας επιφάνειας εργασίας μέσω του ενσωματωμένου διακομιστή Web τα δεδομένα μιας Φ/Β εγκατάστασης. Επιπλέον, η συσκευή Sunny WebBox καθιστά δυνατή την τηλεδιάγνωση και τη διαμόρφωση των συνδεδεμένων συσκευών μιας Φ/Β εγκατάστασης μέσω ηλεκτρονικού υπολογιστή. Η συσκευή Sunny WebBox μπορεί να προσπελαύνει και να αξιολογεί συνεχώς τα δεδομένα των συνδεδεμένων συσκευών. Το διάστημα προσπέλασης των δεδομένων ολόκληρης της Φ/Β εγκατάστασης ανέρχεται σε 5 λεπτά. Όταν προβάλλετε δεδομένα μέσω της επιφάνειας εργασίας της συσκευής Sunny WebBox, τα τρέχοντα προβαλλόμενα δεδομένα προσπελαύνονται ανά 20 δευτερόλεπτα. Σε περίπτωση διακοπής της σύνδεσης με τη Φ/Β εγκατάσταση, η συσκευή Sunny WebBox αποκαθιστά τη σύνδεση το συντομότερο δυνατό. Η συσκευή Sunny WebBox μπορεί να μεταδίδει αυτόματα τα συλλεγόμενα δεδομένα της Φ/Β εγκατάστασης στη διαδικτυακή πύλη Sunny Portal ή σε έναν ελεύθερα επιλέξιμο διακομιστή FTP για περαιτέρω επεξεργασία. Επιπλέον μπορείτε να παρουσιάζετε τα δεδομένα της εγκατάστασής σας μέσω της οθόνης μεγάλων διαστάσεων Sunny Matrix ή του λογισμικού FlashView. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 13

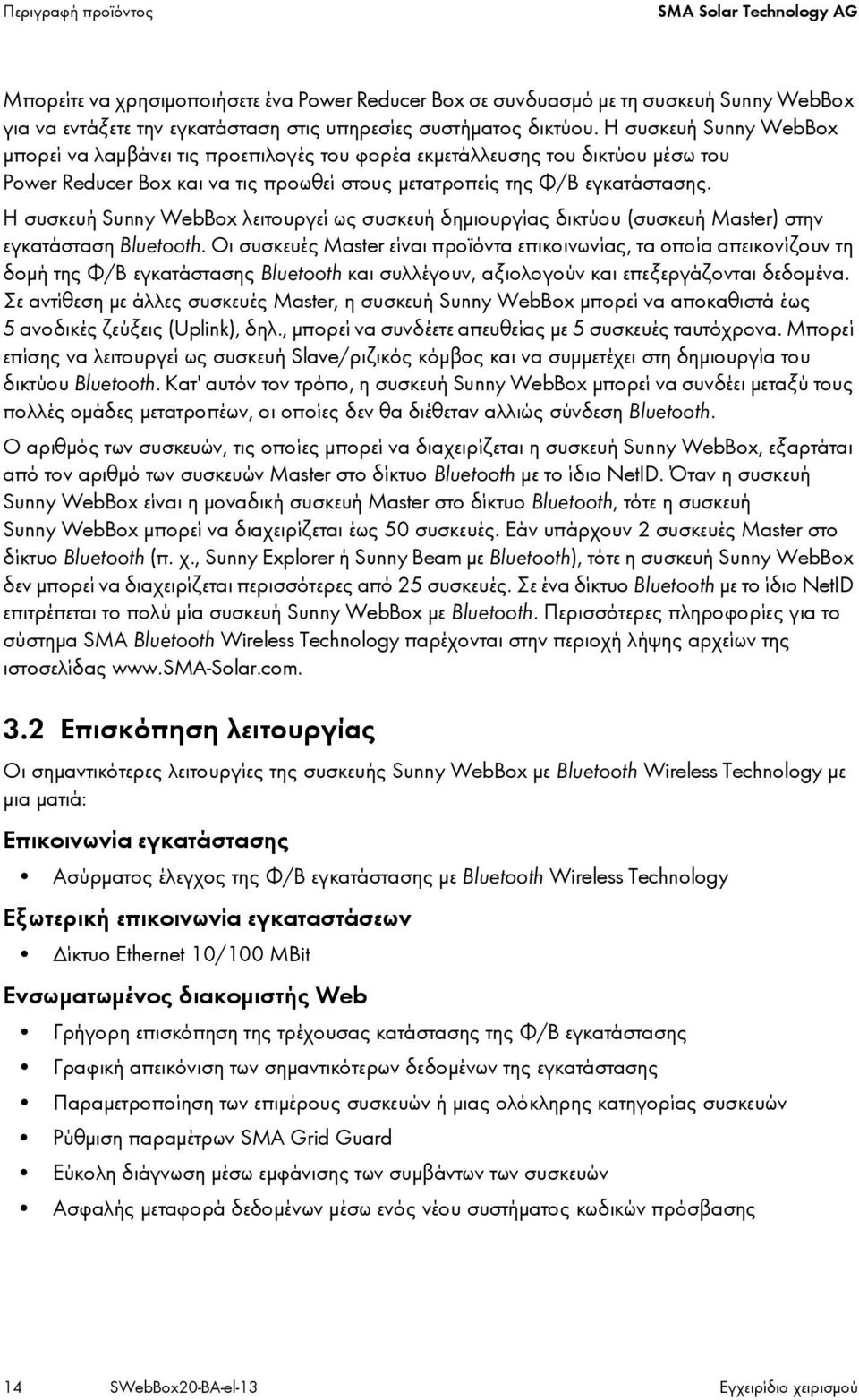

14 Περιγραφή προϊόντος Μπορείτε να χρησιμοποιήσετε ένα Power Reducer Box σε συνδυασμό με τη συσκευή Sunny WebBox για να εντάξετε την εγκατάσταση στις υπηρεσίες συστήματος δικτύου. Η συσκευή Sunny WebBox μπορεί να λαμβάνει τις προεπιλογές του φορέα εκμετάλλευσης του δικτύου μέσω του Power Reducer Box και να τις προωθεί στους μετατροπείς της Φ/Β εγκατάστασης. Η συσκευή Sunny WebBox λειτουργεί ως συσκευή δημιουργίας δικτύου (συσκευή Master) στην εγκατάσταση Bluetooth. Οι συσκευές Master είναι προϊόντα επικοινωνίας, τα οποία απεικονίζουν τη δομή της Φ/Β εγκατάστασης Bluetooth και συλλέγουν, αξιολογούν και επεξεργάζονται δεδομένα. Σε αντίθεση με άλλες συσκευές Master, η συσκευή Sunny WebBox μπορεί να αποκαθιστά έως 5 ανοδικές ζεύξεις (Uplink), δηλ., μπορεί να συνδέετε απευθείας με 5 συσκευές ταυτόχρονα. Μπορεί επίσης να λειτουργεί ως συσκευή Slave/ριζικός κόμβος και να συμμετέχει στη δημιουργία του δικτύου Bluetooth. Κατ' αυτόν τον τρόπο, η συσκευή Sunny WebBox μπορεί να συνδέει μεταξύ τους πολλές ομάδες μετατροπέων, οι οποίες δεν θα διέθεταν αλλιώς σύνδεση Bluetooth. Ο αριθμός των συσκευών, τις οποίες μπορεί να διαχειρίζεται η συσκευή Sunny WebBox, εξαρτάται από τον αριθμό των συσκευών Master στο δίκτυο Bluetooth με το ίδιο NetID. Όταν η συσκευή Sunny WebBox είναι η μοναδική συσκευή Master στο δίκτυο Bluetooth, τότε η συσκευή Sunny WebBox μπορεί να διαχειρίζεται έως 50 συσκευές. Εάν υπάρχουν 2 συσκευές Master στο δίκτυο Bluetooth (π. χ., Sunny Explorer ή Sunny Beam με Bluetooth), τότε η συσκευή Sunny WebBox δεν μπορεί να διαχειρίζεται περισσότερες από 25 συσκευές. Σε ένα δίκτυο Bluetooth με το ίδιο NetID επιτρέπεται το πολύ μία συσκευή Sunny WebBox με Bluetooth. Περισσότερες πληροφορίες για το σύστημα SMA Bluetooth Wireless Technology παρέχονται στην περιοχή λήψης αρχείων της ιστοσελίδας Επισκόπηση λειτουργίας Οι σημαντικότερες λειτουργίες της συσκευής Sunny WebBox με Bluetooth Wireless Technology με μια ματιά: Επικοινωνία εγκατάστασης Ασύρματος έλεγχος της Φ/Β εγκατάστασης με Bluetooth Wireless Technology Εξωτερική επικοινωνία εγκαταστάσεων Δίκτυο Ethernet 10/100 MBit Ενσωματωμένος διακομιστής Web Γρήγορη επισκόπηση της τρέχουσας κατάστασης της Φ/Β εγκατάστασης Γραφική απεικόνιση των σημαντικότερων δεδομένων της εγκατάστασης Παραμετροποίηση των επιμέρους συσκευών ή μιας ολόκληρης κατηγορίας συσκευών Ρύθμιση παραμέτρων SMA Grid Guard Εύκολη διάγνωση μέσω εμφάνισης των συμβάντων των συσκευών Ασφαλής μεταφορά δεδομένων μέσω ενός νέου συστήματος κωδικών πρόσβασης 14 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

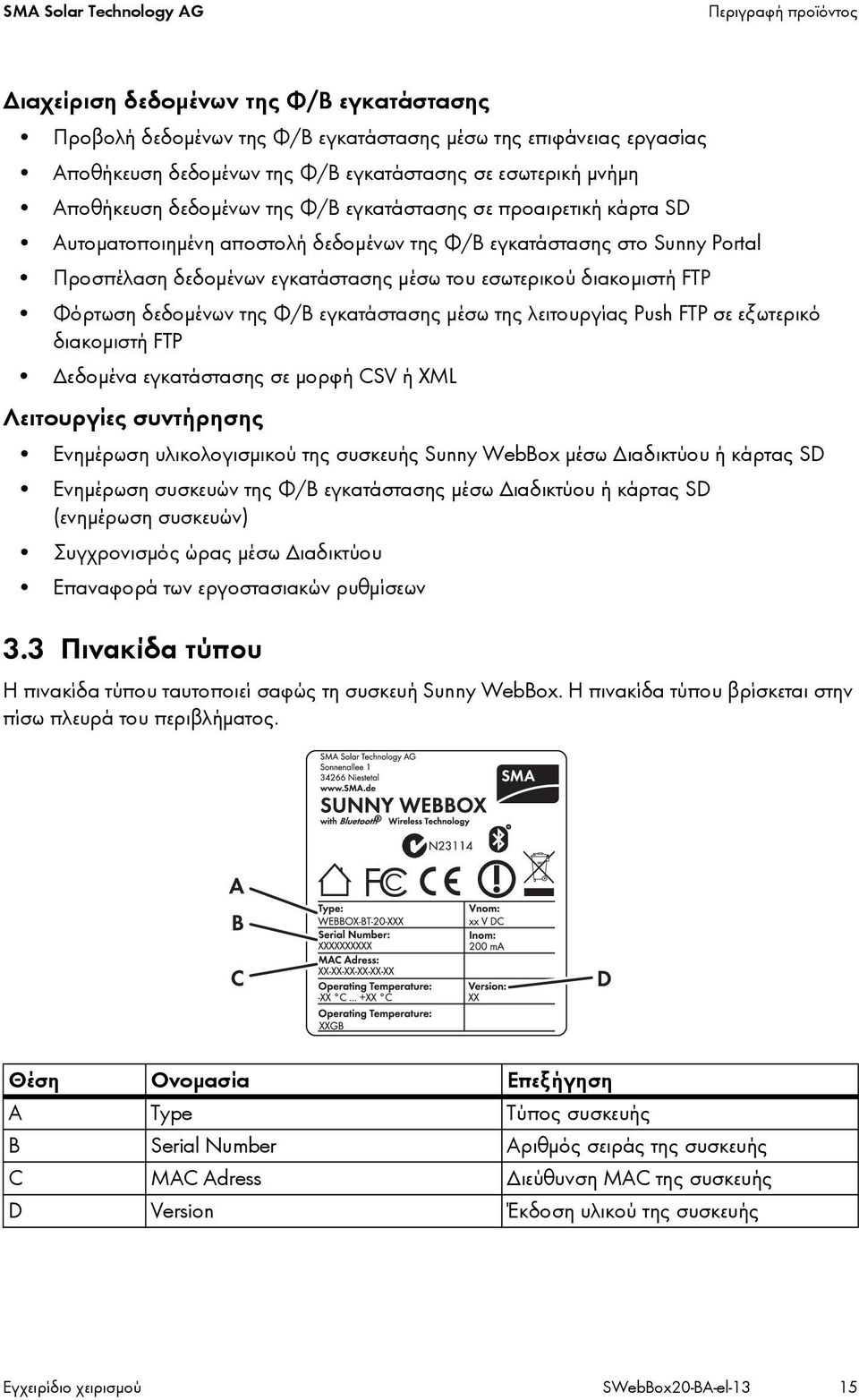

15 Περιγραφή προϊόντος Διαχείριση δεδομένων της Φ/Β εγκατάστασης Προβολή δεδομένων της Φ/Β εγκατάστασης μέσω της επιφάνειας εργασίας Αποθήκευση δεδομένων της Φ/Β εγκατάστασης σε εσωτερική μνήμη Αποθήκευση δεδομένων της Φ/Β εγκατάστασης σε προαιρετική κάρτα SD Αυτοματοποιημένη αποστολή δεδομένων της Φ/Β εγκατάστασης στο Sunny Portal Προσπέλαση δεδομένων εγκατάστασης μέσω του εσωτερικού διακομιστή FTP Φόρτωση δεδομένων της Φ/Β εγκατάστασης μέσω της λειτουργίας Push FTP σε εξωτερικό διακομιστή FTP Δεδομένα εγκατάστασης σε μορφή CSV ή XML Λειτουργίες συντήρησης Ενημέρωση υλικολογισμικού της συσκευής Sunny WebBox μέσω Διαδικτύου ή κάρτας SD Ενημέρωση συσκευών της Φ/Β εγκατάστασης μέσω Διαδικτύου ή κάρτας SD (ενημέρωση συσκευών) Συγχρονισμός ώρας μέσω Διαδικτύου Επαναφορά των εργοστασιακών ρυθμίσεων 3.3 Πινακίδα τύπου Η πινακίδα τύπου ταυτοποιεί σαφώς τη συσκευή Sunny WebBox. Η πινακίδα τύπου βρίσκεται στην πίσω πλευρά του περιβλήματος. Θέση Ονομασία Επεξήγηση A Type Τύπος συσκευής B Serial Number Αριθμός σειράς της συσκευής C MAC Adress Διεύθυνση MAC της συσκευής D Version Έκδοση υλικού της συσκευής Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 15

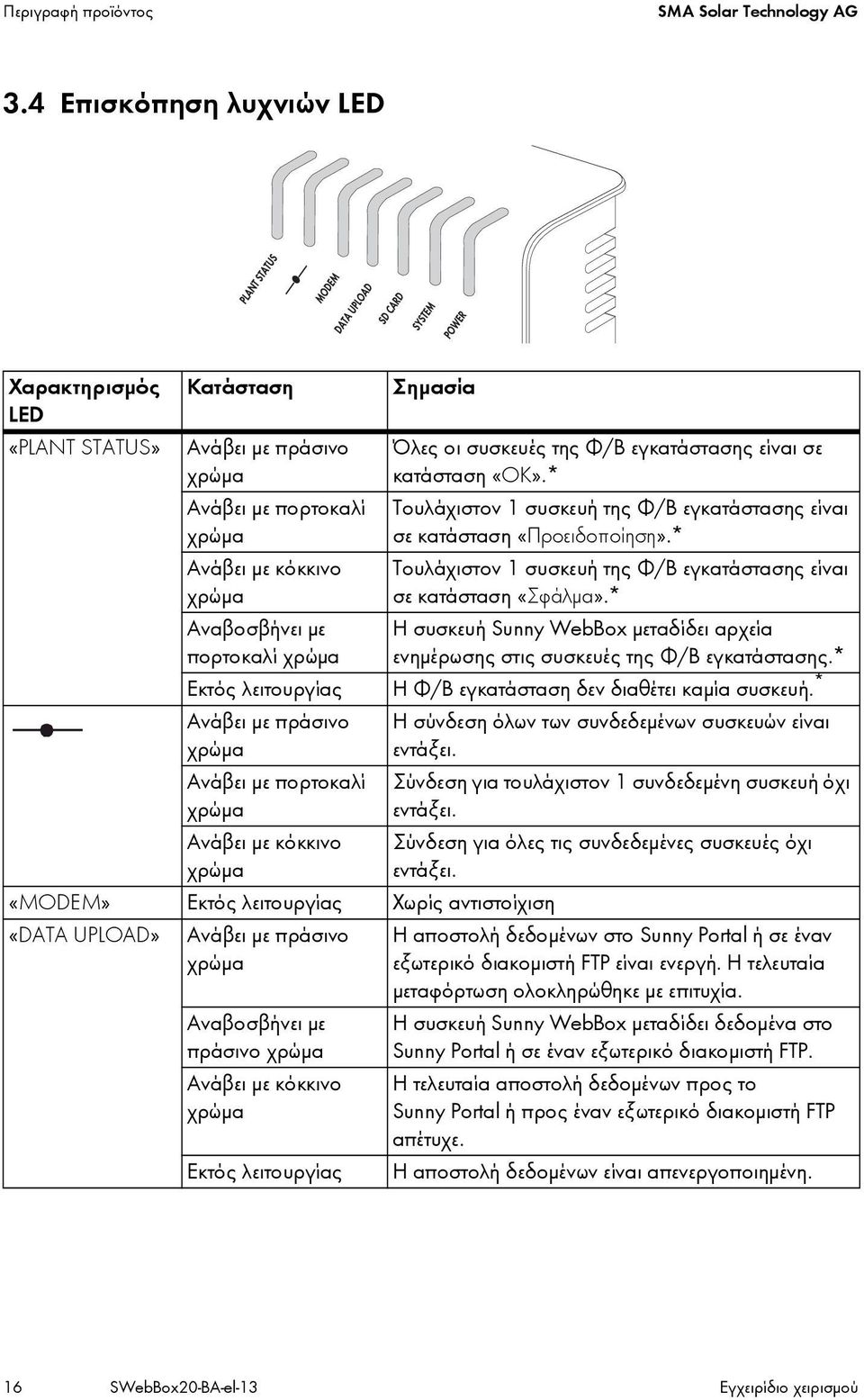

16 Περιγραφή προϊόντος 3.4 Επισκόπηση λυχνιών LED Χαρακτηρισμός LED «PLANT STATUS» Κατάσταση Ανάβει με πράσινο χρώμα Ανάβει με πορτοκαλί χρώμα Ανάβει με κόκκινο χρώμα Αναβοσβήνει με πορτοκαλί χρώμα Σημασία Όλες οι συσκευές της Φ/Β εγκατάστασης είναι σε κατάσταση «OK».* Τουλάχιστον 1 συσκευή της Φ/Β εγκατάστασης είναι σε κατάσταση «Προειδοποίηση».* Τουλάχιστον 1 συσκευή της Φ/Β εγκατάστασης είναι σε κατάσταση «Σφάλμα».* Η συσκευή Sunny WebBox μεταδίδει αρχεία ενημέρωσης στις συσκευές της Φ/Β εγκατάστασης.* Εκτός λειτουργίας Η Φ/Β εγκατάσταση δεν διαθέτει καμία συσκευή. * Ανάβει με πράσινο Η σύνδεση όλων των συνδεδεμένων συσκευών είναι χρώμα εντάξει. Ανάβει με πορτοκαλί χρώμα Ανάβει με κόκκινο χρώμα Σύνδεση για τουλάχιστον 1 συνδεδεμένη συσκευή όχι εντάξει. Σύνδεση για όλες τις συνδεδεμένες συσκευές όχι εντάξει. «MODEM» Εκτός λειτουργίας Χωρίς αντιστοίχιση «DATA UPLOAD» Ανάβει με πράσινο χρώμα Η αποστολή δεδομένων στο Sunny Portal ή σε έναν εξωτερικό διακομιστή FTP είναι ενεργή. Η τελευταία μεταφόρτωση ολοκληρώθηκε με επιτυχία. Αναβοσβήνει με πράσινο χρώμα Ανάβει με κόκκινο χρώμα Εκτός λειτουργίας Η συσκευή Sunny WebBox μεταδίδει δεδομένα στο Sunny Portal ή σε έναν εξωτερικό διακομιστή FTP. Η τελευταία αποστολή δεδομένων προς το Sunny Portal ή προς έναν εξωτερικό διακομιστή FTP απέτυχε. Η αποστολή δεδομένων είναι απενεργοποιημένη. 16 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

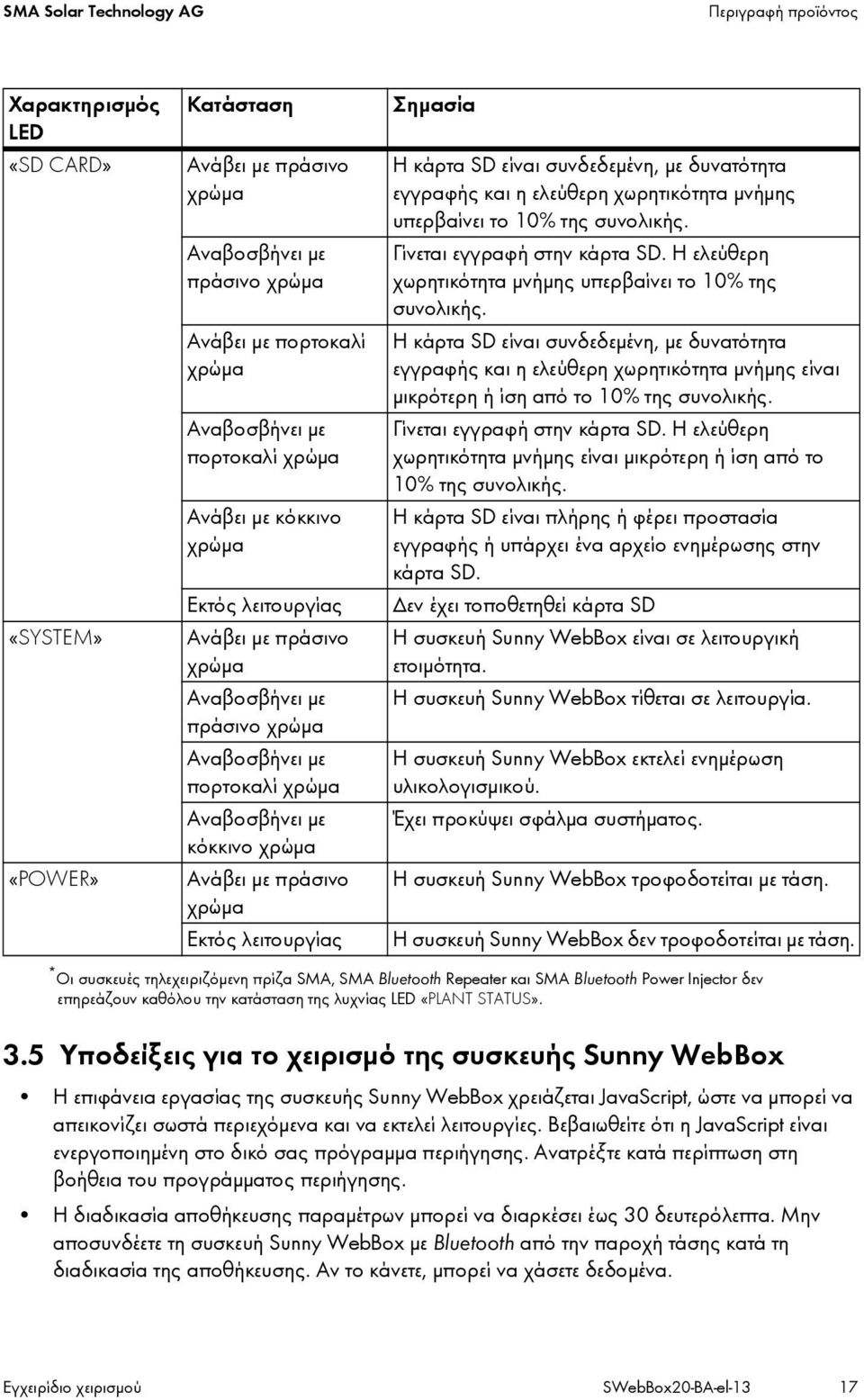

17 Περιγραφή προϊόντος Χαρακτηρισμός LED «SD CARD» «SYSTEM» «POWER» Κατάσταση Ανάβει με πράσινο χρώμα Αναβοσβήνει με πράσινο χρώμα Ανάβει με πορτοκαλί χρώμα Αναβοσβήνει με πορτοκαλί χρώμα Ανάβει με κόκκινο χρώμα Εκτός λειτουργίας Ανάβει με πράσινο χρώμα Αναβοσβήνει με πράσινο χρώμα Αναβοσβήνει με πορτοκαλί χρώμα Αναβοσβήνει με κόκκινο χρώμα Ανάβει με πράσινο χρώμα Εκτός λειτουργίας Σημασία Η κάρτα SD είναι συνδεδεμένη, με δυνατότητα εγγραφής και η ελεύθερη χωρητικότητα μνήμης υπερβαίνει το 10% της συνολικής. Γίνεται εγγραφή στην κάρτα SD. Η ελεύθερη χωρητικότητα μνήμης υπερβαίνει το 10% της συνολικής. Η κάρτα SD είναι συνδεδεμένη, με δυνατότητα εγγραφής και η ελεύθερη χωρητικότητα μνήμης είναι μικρότερη ή ίση από το 10% της συνολικής. Γίνεται εγγραφή στην κάρτα SD. Η ελεύθερη χωρητικότητα μνήμης είναι μικρότερη ή ίση από το 10% της συνολικής. Η κάρτα SD είναι πλήρης ή φέρει προστασία εγγραφής ή υπάρχει ένα αρχείο ενημέρωσης στην κάρτα SD. Δεν έχει τοποθετηθεί κάρτα SD Η συσκευή Sunny WebBox είναι σε λειτουργική ετοιμότητα. Η συσκευή Sunny WebBox τίθεται σε λειτουργία. Η συσκευή Sunny WebBox εκτελεί ενημέρωση υλικολογισμικού. Έχει προκύψει σφάλμα συστήματος. Η συσκευή Sunny WebBox τροφοδοτείται με τάση. Η συσκευή Sunny WebBox δεν τροφοδοτείται με τάση. * Οι συσκευές τηλεχειριζόμενη πρίζα SMA, SMA Bluetooth Repeater και SMA Bluetooth Power Injector δεν επηρεάζουν καθόλου την κατάσταση της λυχνίας LED «PLANT STATUS». 3.5 Υποδείξεις για το χειρισμό της συσκευής Sunny WebBox Η επιφάνεια εργασίας της συσκευής Sunny WebBox χρειάζεται JavaScript, ώστε να μπορεί να απεικονίζει σωστά περιεχόμενα και να εκτελεί λειτουργίες. Βεβαιωθείτε ότι η JavaScript είναι ενεργοποιημένη στο δικό σας πρόγραμμα περιήγησης. Ανατρέξτε κατά περίπτωση στη βοήθεια του προγράμματος περιήγησης. Η διαδικασία αποθήκευσης παραμέτρων μπορεί να διαρκέσει έως 30 δευτερόλεπτα. Μην αποσυνδέετε τη συσκευή Sunny WebBox με Bluetooth από την παροχή τάσης κατά τη διαδικασία της αποθήκευσης. Αν το κάνετε, μπορεί να χάσετε δεδομένα. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 17

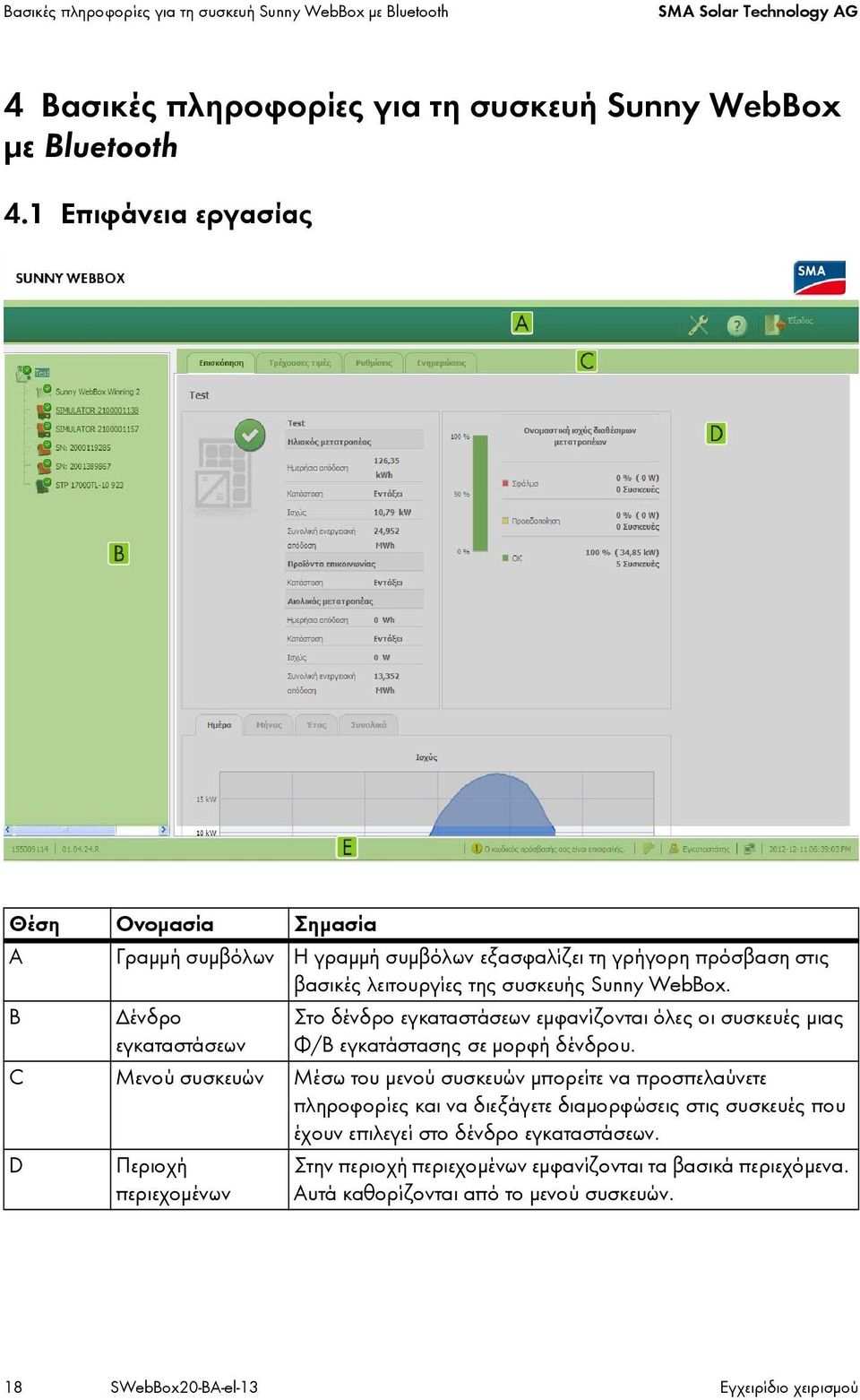

18 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth 4 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth 4.1 Επιφάνεια εργασίας Θέση Ονομασία Σημασία A Γραμμή συμβόλων Η γραμμή συμβόλων εξασφαλίζει τη γρήγορη πρόσβαση στις βασικές λειτουργίες της συσκευής Sunny WebBox. B Δένδρο εγκαταστάσεων Στο δένδρο εγκαταστάσεων εμφανίζονται όλες οι συσκευές μιας Φ/Β εγκατάστασης σε μορφή δένδρου. C Μενού συσκευών Μέσω του μενού συσκευών μπορείτε να προσπελαύνετε πληροφορίες και να διεξάγετε διαμορφώσεις στις συσκευές που έχουν επιλεγεί στο δένδρο εγκαταστάσεων. D Περιοχή περιεχομένων Στην περιοχή περιεχομένων εμφανίζονται τα βασικά περιεχόμενα. Αυτά καθορίζονται από το μενού συσκευών. 18 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

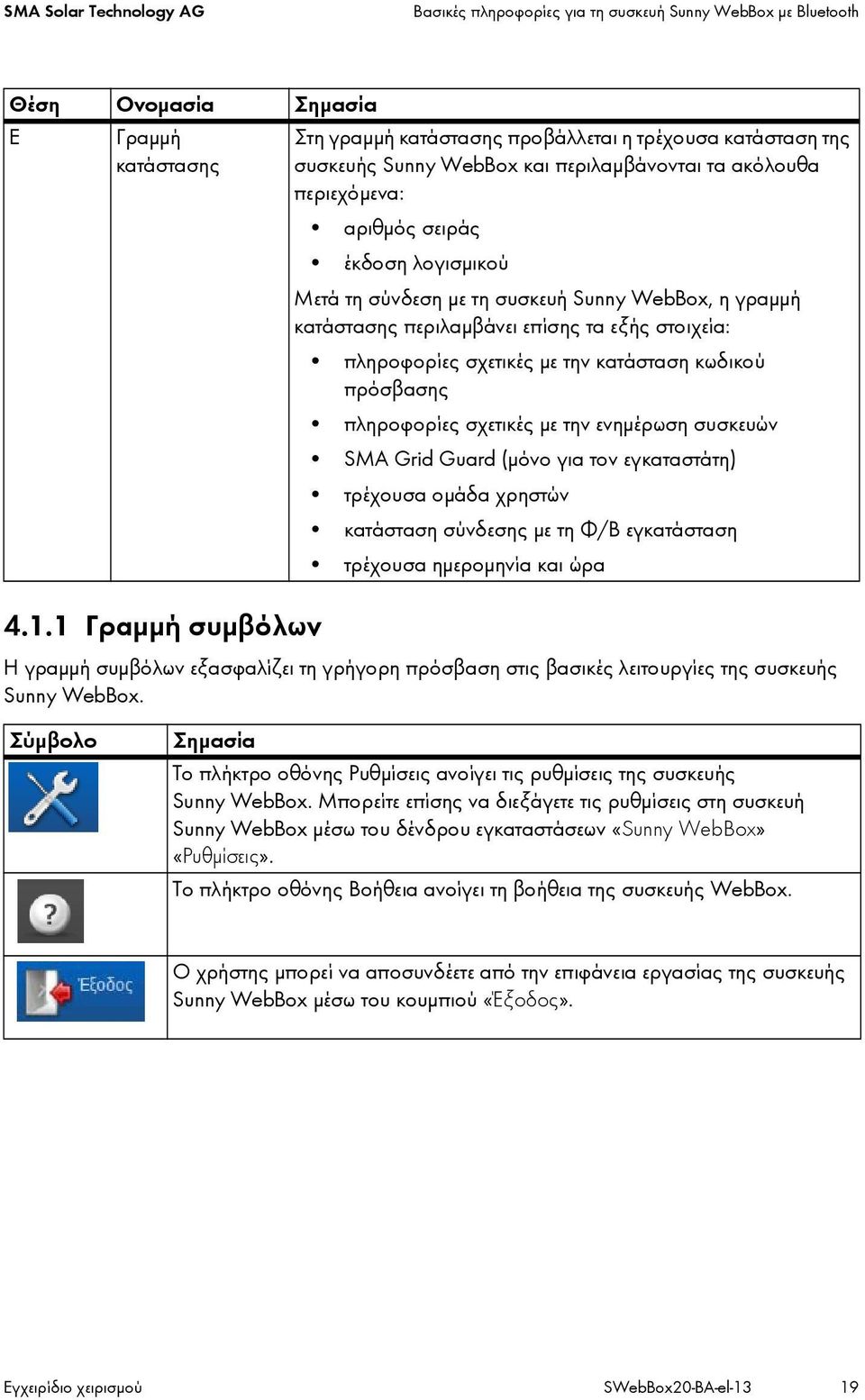

19 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Θέση Ονομασία Σημασία E Γραμμή κατάστασης Στη γραμμή κατάστασης προβάλλεται η τρέχουσα κατάσταση της συσκευής Sunny WebBox και περιλαμβάνονται τα ακόλουθα περιεχόμενα: αριθμός σειράς έκδοση λογισμικού Μετά τη σύνδεση με τη συσκευή Sunny WebBox, η γραμμή κατάστασης περιλαμβάνει επίσης τα εξής στοιχεία: πληροφορίες σχετικές με την κατάσταση κωδικού πρόσβασης πληροφορίες σχετικές με την ενημέρωση συσκευών SMA Grid Guard (μόνο για τον εγκαταστάτη) τρέχουσα ομάδα χρηστών κατάσταση σύνδεσης με τη Φ/Β εγκατάσταση τρέχουσα ημερομηνία και ώρα Γραμμή συμβόλων Η γραμμή συμβόλων εξασφαλίζει τη γρήγορη πρόσβαση στις βασικές λειτουργίες της συσκευής Sunny WebBox. Σύμβολο Σημασία Το πλήκτρο οθόνης Ρυθμίσεις ανοίγει τις ρυθμίσεις της συσκευής Sunny WebBox. Μπορείτε επίσης να διεξάγετε τις ρυθμίσεις στη συσκευή Sunny WebBox μέσω του δένδρου εγκαταστάσεων «Sunny WebBox» «Ρυθμίσεις». Το πλήκτρο οθόνης Βοήθεια ανοίγει τη βοήθεια της συσκευής WebBox. Ο χρήστης μπορεί να αποσυνδέετε από την επιφάνεια εργασίας της συσκευής Sunny WebBox μέσω του κουμπιού «Έξοδος». Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 19

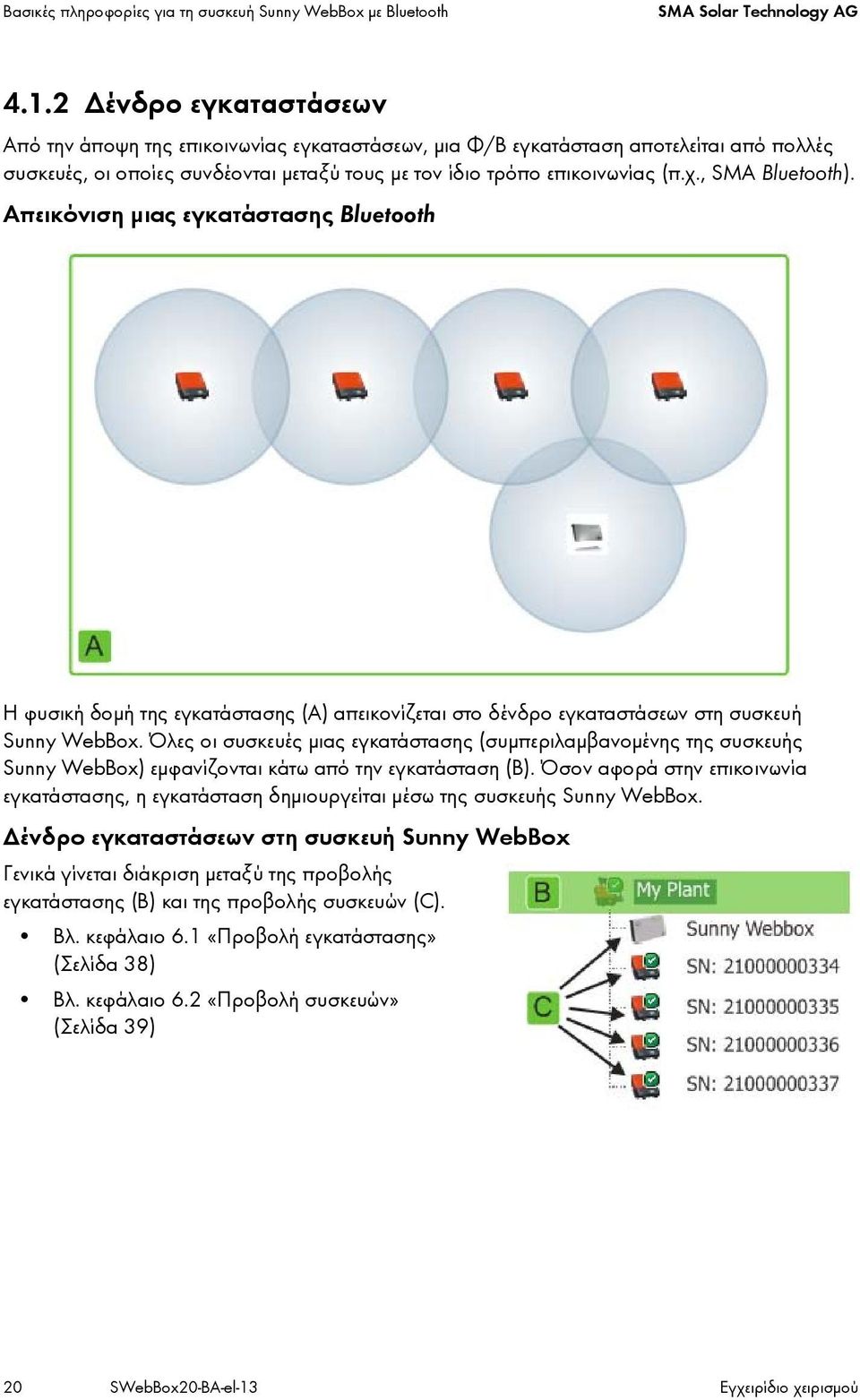

20 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Δένδρο εγκαταστάσεων Από την άποψη της επικοινωνίας εγκαταστάσεων, μια Φ/Β εγκατάσταση αποτελείται από πολλές συσκευές, οι οποίες συνδέονται μεταξύ τους με τον ίδιο τρόπο επικοινωνίας (π.χ., SMA Bluetooth). Απεικόνιση μιας εγκατάστασης Bluetooth Η φυσική δομή της εγκατάστασης (A) απεικονίζεται στο δένδρο εγκαταστάσεων στη συσκευή Sunny WebBox. Όλες οι συσκευές μιας εγκατάστασης (συμπεριλαμβανομένης της συσκευής Sunny WebBox) εμφανίζονται κάτω από την εγκατάσταση (B). Όσον αφορά στην επικοινωνία εγκατάστασης, η εγκατάσταση δημιουργείται μέσω της συσκευής Sunny WebBox. Δένδρο εγκαταστάσεων στη συσκευή Sunny WebBox Γενικά γίνεται διάκριση μεταξύ της προβολής εγκατάστασης (Β) και της προβολής συσκευών (C). Βλ. κεφάλαιο 6.1 «Προβολή εγκατάστασης» (Σελίδα 38) Βλ. κεφάλαιο 6.2 «Προβολή συσκευών» (Σελίδα 39) 20 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

21 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Μενού συσκευών Στο μενού συσκευών προβάλλονται οι δυνατότητες ρύθμισης και οι τρέχουσες τιμές μιας συσκευής. Η συσκευή θα πρέπει πρώτα να επιλεγεί στο δένδρο εγκαταστάσεων. Οι εντολές μενού προσαρμόζονται ανάλογα στη συσκευή. Καρτέλες Επισκόπηση Τρέχουσες τιμές Ρυθμίσεις Συμβάντα Σημασία Η σελίδα επισκόπησης σάς παρέχει πληροφορίες για τις συσκευές ή εγκαταστάσεις που είναι επιλεγμένες στο δένδρο εγκαταστάσεων. Εδώ προβάλλεται, εκτός από τις βασικές ενδείξεις κατάστασης, μια σύντομη επισκόπηση των σημαντικότερων δεδομένων της συσκευής. Οι τρέχουσες τιμές σας παρέχουν τρέχοντα δεδομένα για την επιλεγμένη συσκευή, ανάλογα με την εκάστοτε ομάδα χρηστών. Μέσω των ρυθμίσεων μπορείτε να προβάλλετε και να διαμορφώσετε διάφορες παραμέτρους ανάλογα με την ομάδα χρηστών. Στη σελίδα συμβάντων προβάλλονται τα συμβάντα μιας συσκευής. Τα προβαλλόμενα συμβάντα εξαρτώνται από την ομάδα χρηστών Επισκόπηση Στη σελίδα «Επισκόπηση» προβάλλονται οι σημαντικότερες πληροφορίες ολόκληρης της Φ/Β εγκατάστασης ή μίας συσκευής. Προβολή συσκευών Όταν επιλέγεται μια συσκευή στο δένδρο εγκαταστάσεων, στη σελίδα επισκόπησης προβάλλονται οι τιμές απόδοσης και ισχύος της συσκευής σε διαγράμματα. Υπάρχουν 4 διαγράμματα, τα οποία μπορείτε να προσπελάσετε μέσω των παρακάτω καρτελών: Καρτέλες Ημέρα Μήνας Έτος Συνολικά Σημασία Προβάλλεται η ισχύς της συσκευής κατά τη διάρκεια μιας ημέρας. Προβάλλεται η ημερήσια απόδοση της συσκευής κατά τη διάρκεια ενός μήνα. Προβάλλεται η μηνιαία απόδοση της συσκευής κατά τη διάρκεια ενός έτους. Προβάλλεται η ετήσια απόδοση της συσκευής κατά τη διάρκεια των τελευταίων 10 ετών. Όταν κάνετε κλικ με το ποντίκι ή σημαδέψετε ένα σημείο της καμπύλης, ανοίγει μια ένδειξη. Η ένδειξη περιέχει την ακριβή τιμή αυτού του σημείου, την αντίστοιχη ώρα και ημερομηνία. Με τα βέλη κάτω από το διάγραμμα μπορείτε να μεταβείτε στο επόμενο χρονικό διάστημα. Από το σύμβολο του ημερολογίου μπορείτε να επιλέξετε απευθείας ένα χρονικό διάστημα. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 21

22 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Προβολή εγκατάστασης Όταν η εγκατάσταση έχει επιλεγεί στο δένδρο εγκαταστάσεων, στη σελίδα επισκόπησης προβάλλονται οι παρακάτω πληροφορίες για ολόκληρη τη Φ/Β εγκατάσταση: Δεδομένα όλων των μετατροπέων της Φ/Β εγκατάστασης: Ημερήσια απόδοση: απόδοση που έχει επιτευχθεί έως τη συγκεκριμένη χρονική στιγμή κατά την τρέχουσα ημέρα Κατάσταση: τρέχουσα κατάσταση εγκατάστασης (εντάξει, σφάλμα, προειδοποίηση) Ισχύς: ισχύς που έχει επιτευχθεί έως τη συγκεκριμένη χρονική στιγμή κατά την τρέχουσα ημέρα Συνολική απόδοση: συνολική απόδοση έως τη συγκεκριμένη χρονική στιγμή Δεδομένα προϊόντων επικοινωνίας της Φ/Β εγκατάστασης: Κατάσταση: τρέχουσα κατάσταση των προϊόντων επικοινωνίας (εντάξει, σφάλμα, προειδοποίηση) Διαθέσιμη ονομαστική ισχύς των μετατροπέων Όταν η εγκατάσταση περιλαμβάνει το πολύ 15 συσκευές: τιμές απόδοσης και ισχύος όλων των μετατροπέων της Φ/Β εγκατάστασης σε διαγράμματα: Καρτέλες Ημέρα Μήνας Έτος Συνολικά Σημασία Προβάλλεται η ισχύς όλων των μετατροπέων στο διάστημα μίας ημέρας Προβάλλεται η ημερήσια απόδοση όλων των μετατροπέων στο διάστημα ενός μηνός Προβάλλεται η μηνιαία απόδοση όλων των μετατροπέων στο διάστημα ενός έτους Προβάλλεται η ετήσια απόδοση όλων των μετατροπέων στο διάστημα των τελευταίων 10 ετών Όταν κάνετε κλικ με το ποντίκι ή σημαδέψετε ένα σημείο της καμπύλης, ανοίγει μια ένδειξη. Η ένδειξη περιέχει την ακριβή τιμή αυτού του σημείου, την αντίστοιχη ώρα και ημερομηνία. Με τα βέλη κάτω από το διάγραμμα μπορείτε να μεταβείτε στο επόμενο χρονικό διάστημα. Από το σύμβολο του ημερολογίου μπορείτε να επιλέξετε απευθείας ένα χρονικό διάστημα. 22 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

23 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Τρέχουσες τιμές Στη σελίδα «Τρέχουσες τιμές» προβάλλονται όλες οι τιμές της συσκευής ή/και της εγκατάστασης που έχει επιλεγεί στο δένδρο εγκαταστάσεων. Η προβολή των τιμών εξαρτάται από την εκάστοτε ομάδα χρηστών. Όλες οι τιμές συνοψίζονται σε ομάδες (ομάδες παραμέτρων) και υποομάδες. Προβολή συσκευών Όταν έχει επιλεγεί στο δένδρο εγκαταστάσεων μια συσκευή, στη σελίδα «Τρέχουσες τιμές» προβάλλονται οι τιμές για την εκάστοτε συσκευή. Προβολή εγκατάστασης Όταν έχει επιλεγεί στο δένδρο εγκαταστάσεων η εγκατάσταση, στη σελίδα «Τρέχουσες τιμές» προβάλλονται οι τιμές για όλες τις κατηγορίες συσκευών. Οι κατηγορίες συσκευών προβάλλονται χωριστά ύστερα από επιλογή της ομάδας παραμέτρων (π.χ., Ηλιακός μετατροπέας και Προϊόντα επικοινωνίας). Ορισμένες τιμές συνοψίζονται από τις επιμέρους συσκευές μιας κατηγορίας συσκευών (π.χ., άθροισμα της ισχύος ( )). Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 23

24 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Ανάλογα με το είδος της τιμής, εμφανίζεται ένα λογικό σύνολο για την κατηγορία συσκευών: Σύμβολο Σημασία Σύνολο Μέση τιμή π.χ., 20 C έως 50 C Ελάχιστη και μέγιστη τιμή Για να προβάλλετε περισσότερες πληροφορίες για την συνοψιζόμενη τιμή κάνετε κλικ στην τιμή. Στην παρακάτω εικόνα συνοψίζονται, π.χ., οι τιμές 10 συσκευών. Θέση B C D E F Σημασία Η ελάχιστη τιμή ισχύος των 10 συσκευών Η μέγιστη τιμή ισχύος των 10 συσκευών Σύνολο τιμών ισχύος των 10 συσκευών Μέση τιμή ισχύος σε συνάρτηση με τις 10 συσκευές. Αριθμός συσκευών στην κατηγορία συσκευών. 24 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

25 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Ρυθμίσεις Στο μενού συσκευών «Ρυθμίσεις» προβάλλονται όλες οι παράμετροι της συσκευής ή/και της εγκατάστασης που έχει επιλεγεί στο δένδρο εγκαταστάσεων. Τα επιτρεπτά όρια παραμέτρων των αριθμητικών τιμών αναφέρονται μετά την τιμή σε παρενθέσεις. Η προβολή των παραμέτρων εξαρτάται από την εκάστοτε ομάδα χρηστών. Όλες οι παράμετροι ταξινομούνται σε ομάδες (ομάδες παραμέτρων) και υποομάδες. Προβολή συσκευών Όταν έχει επιλεγεί μια συσκευή στο δένδρο εγκαταστάσεων, μπορείτε να επεξεργαστείτε τις παραμέτρους της επιλεγμένης συσκευής στη σελίδα «Ρυθμίσεις». Προβολή εγκατάστασης Όταν έχει επιλεγεί στο δένδρο εγκαταστάσεων η εγκατάσταση, μπορείτε να επεξεργαστείτε τις παραμέτρους για ολόκληρη την κατηγορία συσκευών στη σελίδα «Ρυθμίσεις». Όλες οι συσκευές της κατηγορίας συσκευών ρυθμίζονται στη νέα τιμή παραμέτρων. Οι κατηγορίες συσκευών προβάλλονται χωριστά ύστερα από επιλογή της ομάδας παραμέτρων (π.χ., Ηλιακός μετατροπέας και Προϊόντα επικοινωνίας). Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 25

26 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Όταν έχουν ρυθμιστεί διαφορετικές τιμές στις συσκευές μιας κατηγορίας συσκευών, τότε αυτές οι τιμές εμφανίζονται στην κατάσταση λειτουργίας επεξεργασίας με ένα κενό πεδίο (A). Στα μενού επιλογής εμφανίζονται κατάλογοι με τις διάφορες επιλογές. Στις παρενθέσεις παρέχεται ο αριθμός των συσκευών που διαθέτουν αυτήν την επιλογή. Βλ. (B) και (C). Με την επιλογή και αποθήκευση μιας επιλογής, όλες οι συσκευές αυτής της κατηγορίας συσκευών ρυθμίζονται σε αυτήν την τιμή. Όταν προβάλλετε το σύμβολο «*», τότε η συγκεκριμένη παράμετρος δεν είναι διαθέσιμη για όλες τις συσκευές. Στα πεδία κειμένου προβάλλονται τα κύρια κοινά σύμβολα. Τα διαφορετικά σύμβολα συμπληρώνονται με «...» Συμβάντα Η συσκευή Sunny WebBox μπορεί να προβάλλει τα δικά της συμβάντα και τα συμβάντα των επιμέρους συσκευών. Η συσκευή Sunny WebBox προσπελαύνει τον κατάλογο των συμβάντων απευθείας από τις συσκευές. Θέση A B C D E F G Η Σημασία Φίλτρο για τις κατηγορίες συμβάντων Φίλτρο για το χρονικό διάστημα των προβαλλόμενων συμβάντων Προτεραιότητα συμβάντος Τύπος συμβάντος Συμβάν σε μορφή κειμένου και οι αριθμοί συμβάντων σε παρενθέσεις Ομάδα της αντίστοιχης παραμέτρου (ομάδα παραμέτρων) Ημερομηνία, κατά την οποία παρουσιάστηκε το συμβάν. Ώρα, κατά την οποία παρουσιάστηκε το συμβάν. 26 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

27 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Προτεραιότητες συμβάντων Υπάρχουν οι παρακάτω προτεραιότητες για τα συμβάντα: Σύμβολο Σημασία Αυτό το συμβάν μπορεί να αποκατασταθεί μόνο με επέμβαση του εγκαταστάτη στη συσκευή. Επικοινωνήστε με τον εγκαταστάτη και γνωστοποιήστε του τον αριθμό σειράς της συσκευής και τον αριθμό συμβάντος. Επικοινωνήστε με τον εγκαταστάτη και γνωστοποιήστε του τον αριθμό σειράς της συσκευής και τον αριθμό συμβάντος. Τύποι συμβάντων Υπάρχουν 3 τύποι συμβάντων που η συσκευή Sunny WebBox προβάλλει με σύμβολα: Πληροφορίες Προειδοποίηση Σφάλμα Σύμβολα και σημασία τύπων συμβάντων Τα συμβάντα μπορούν να βρίσκονται σε 3 καταστάσεις: Εισερχόμενο: το συμβάν έχει προκύψει. Υφιστάμενο: το συμβάν υφίσταται εδώ και αρκετό καιρό και δεν ήταν δυνατή η αυτόματη αντιμετώπισή του. Εξερχόμενο: το συμβάν δεν υφίσταται πλέον. Σύμβολο Σημασία Σφάλμα Εισερχόμενο σφάλμα Εξερχόμενο σφάλμα Προειδοποίηση Εισερχόμενη προειδοποίηση Εξερχόμενη προειδοποίηση Πληροφορία Εισερχόμενη πληροφορία Εξερχόμενη πληροφορία Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 27

28 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Ενημερώσεις Η σελίδα «Ενημερώσεις» προβάλλεται, όταν έχει επιλεγεί η Φ/Β εγκατάσταση στο δένδρο εγκαταστάσεων. Στη σελίδα «Ενημερώσεις» μπορείτε να διεξάγετε τις ρυθμίσεις για τις ενημερώσεις των συσκευών. Επίσης προβάλλονται όλες οι διαθέσιμες συσκευές της Φ/Β εγκατάστασης. Στο πλαίσιο αυτό, οι συσκευές ταξινομούνται κατά τύπο. Μέσω της σελίδας «Ενημερώσεις» μπορείτε να προβάλλετε την τρέχουσα κατάσταση ενημέρωσης του υλικολογισμικού των συσκευών της Φ/Β εγκατάστασής σας. Επίσης μπορείτε να προβάλλετε, να λάβετε και να μεταδώσετε στις συσκευές τις διαθέσιμες ενημερώσεις συσκευών. Θέση A B C D E Σημασία Ρυθμίσεις για την ενημέρωση συσκευών Προβάλλονται οι διαθέσιμες για τη συγκεκριμένη ομάδα συσκευών ενημερώσεις συσκευών. Προβάλλονται όλες οι συσκευές της συγκεκριμένης ομάδας συσκευών με ονομασία οθόνης, αριθμό σειράς, τρέχουσα έκδοση υλικολογισμικού και κατάσταση ενημέρωσης. Όταν είναι διαθέσιμες νέες ενημερώσεις συσκευών, προβάλλονται επιπλέον τα νέα αρχεία ενημέρωσης και ο αριθμός των προσπαθειών ενημέρωσης ανά συσκευή. Διαγραφή των αρχείων ενημέρωσης με κατάσταση «Σε ετοιμότητα». Αναζήτηση νέων αρχείων ενημέρωσης και ενημέρωση του καταλόγου των διαθέσιμων αρχείων ενημέρωσης. 28 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

29 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth 4.2 Σύστημα ασφαλείας και κωδικών πρόσβασης Ομάδες χρηστών Η εταιρεία διακρίνει γενικά δύο ομάδες χρηστών: «Χειριστής» και «Τεχνικός εγκατάστασης». Επιπλέον, οι τεχνικοί εγκατάστασης μπορούν να πραγματοποιούν περαιτέρω ρυθμίσεις στις συσκευές αφού καταχωρίσουν τον κωδικό SMA Grid Guard. Οι ομάδες χρηστών έχουν τα εξής δικαιώματα: Ομάδα χρηστών Χειριστής Τεχνικός εγκατάστασης Τεχνικός εγκατάστασης με εξουσιοδότηση SMA Grid Guard Δικαίωμα Αυτή η ομάδα χρηστών παρέχει στο χρήστη τη δυνατότητα να προβάλλει όλες τις σχετικές με την ένδειξη πληροφορίες, όπως, π.χ., τρέχουσες τιμές και ρυθμίσεις παραμέτρων. Δεν μπορούν να διεξάγονται ρυθμίσεις που επηρεάζουν τη λειτουργία. Ο χειριστής μπορεί να επιλέξει οποιονδήποτε κωδικό πρόσβασης εγκατάστασης για την ομάδα χρηστών «Χειριστής». Αυτή η ομάδα χρηστών μπορεί να ορίζει ή να τροποποιεί παραμέτρους της εγκατάστασης που επηρεάζουν τη λειτουργία επιπλέον των δικαιωμάτων του Χειριστή. Εκτός αυτού, αυτή η ομάδα χρηστών έχει τη δυνατότητα να επαναφέρει τον κωδικό πρόσβασης εγκατάστασης του Χειριστή, καθώς και να διεξάγει διευρυμένες ρυθμίσεις σε συσκευές ύστερα από καταχώριση του κωδικού SMA Grid Guard. Ο Τεχνικός εγκατάστασης μπορεί να τροποποιήσει την παράμετρο SMA Grid Guard των συσκευών. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 29

30 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Κωδικός πρόσβασης εγκατάστασης Ο κωδικός πρόσβασης της εκάστοτε ομάδας χρηστών είναι ίδιος για όλες τις συσκευές μιας εγκατάστασης. Μετά τη σύνδεση με τον κωδικό πρόσβασης εγκατάστασης («Χειριστής»/ «Τεχνικός εγκατάστασης») μπορείτε να διεξάγετε διαμορφώσεις ταυτόχρονα σε πολλές συσκευές της εγκατάστασής σας. Εάν ο κωδικός πρόσβασης της συσκευής δε ταυτίζεται με τον κωδικό πρόσβασης της εγκατάστασης, για παράδειγμα, κατά την προσθήκη μιας νέας συσκευής σε μια υφιστάμενη εγκατάσταση, η συσκευή προβάλλεται στο δένδρο εγκαταστάσεων με το σύμβολο ενός λουκέτου ( ). Μη εξουσιοδοτημένη πρόσβαση στη Φ/Β εγκατάσταση Ο κωδικός πρόσβασης εγκατάστασης προστατεύει την εγκατάστασή σας από τη μη εξουσιοδοτημένη πρόσβαση. Αφού συνδεθείτε για πρώτη φορά, αλλάξτε το βασικό κωδικό πρόσβασης εγκατάστασης και των δύο ομάδων χρηστών. Κωδικός πρόσβασης εγκατάστασης κατά την παράδοση Όλες οι συσκευές παραδίδονται με τον κωδικό πρόσβασης χειριστή 0000 και τον κωδικό πρόσβασης τεχνικού εγκατάστασης Κωδικός πρόσβασης εγκατάστασης για υφιστάμενη εγκατάσταση με Sunny Beam με Bluetooth Όταν η συσκευή Sunny WebBox πρόκειται να εγκατασταθεί εκ των υστέρων σε μια υφιστάμενη εγκατάσταση με Sunny Beam, τότε η συσκευή Sunny WebBox πρέπει να ρυθμισθεί στον κωδικό πρόσβασης εγκατάστασης του Sunny Beam Ασφάλεια πρόσβασης της συσκευής Sunny WebBox με Bluetooth Κάθε ομάδα χρηστών προστατεύεται με ελεύθερα επιλέξιμο κωδικό πρόσβασης. Οι κωδικοί πρόσβασης μεταδίδονται κρυπτογραφημένοι. Ύστερα από 4 εσφαλμένες καταχωρίσεις του κωδικού πρόσβασης, η πρόσβαση στη συσκευή Sunny WebBox αποκλείεται για 15 λεπτά. Αφού λήξει αυτό το διάστημα, μπορείτε να συνδεθείτε εκ νέου. Προστατεύετε τη Φ/Β εγκατάστασή σας από μη εξουσιοδοτημένη πρόσβαση. Λαμβάνετε τα κατάλληλα μέτρα, μ.ά.: Επιλέγετε ασφαλείς κωδικούς πρόσβασης (βλ. κεφάλαιο «Ποιότητα κωδικών πρόσβασης» (Σελίδα 31)). Αλλάζετε τους κωδικούς πρόσβασης ανά τακτά χρονικά διαστήματα. Χρησιμοποιείτε διαφορετικούς κωδικούς πρόσβασης για διαφορετικές ομάδες χρηστών. Μην αφήνετε εκτεθειμένα σημειώματα με τους κωδικούς πρόσβασης. Σε δίκτυα Ethernet, ρυθμίζετε ένα τείχος προστασίας. Στα δίκτυα Ethernet, κλείνετε τις μη χρησιμοποιούμενες θύρες δικτύου. 30 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

31 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Ποιότητα κωδικών πρόσβασης Για να αυξήσετε την ασφάλεια του κωδικού πρόσβασης, λάβετε υπόψη τις παρακάτω ιδιότητες κατά την επιλογή του: Επιλέξτε ένα κωδικό με τουλάχιστον 8 χαρακτήρες. Όσο περισσότεροι είναι οι χαρακτήρες ενός κωδικού πρόσβασης, τόσο πιο ασφαλής είναι αυτός. Μην επιλέγετε ονόματα ή όρους από λεξικά (για παράδειγμα «σκύλος», «γάτα», «ποντίκι»,...). Μην επιλέγετε προσωπικά στοιχεία ως κωδικό πρόσβασης (για παράδειγμα ονόματα ατόμων ή κατοικίδιων, αριθμούς μητρώου ή ταυτότητας, μάρκα αυτοκινήτου,...). Μην χρησιμοποιείτε ονόματα ή χαρακτηρισμούς (π.χ.: «ΣπίτιΣπίτι», «ΑυτοκίνητοΑυτοκίνητο») δύο φορές στη σειρά. Συνδυάζετε κεφαλαίους και πεζούς χαρακτήρες, ειδικούς χαρακτήρες και αριθμούς. Μη χρησιμοποιείτε συνδυασμούς αριθμών ή γραμμάτων που βρίσκονται διαδοχικά στο πληκτρολόγιο (για παράδειγμα «12345», «qwertz»...) SMA Grid Guard Το σύστημα SMA Grid Guard είναι ένα σύστημα ασφαλείας για τις ειδικές ρυθμίσεις χώρας του μετατροπέα, οι οποίες καθορίζουν τη συμπεριφορά δικτύωσης σε ένα δημόσιο ηλεκτρικό δίκτυο. Αυτές οι ρυθμίσεις (παράμετροι Grid Guard) προεπιλέγονται στις συσκευές και μπορούν να τροποποιηθούν μόνο με τον κωδικό πρόσβασης SMA Grid Guard. Για να μπορείτε να αλλάζετε τις παραμέτρους SMA Grid Guard, χρειάζεστε εκτός από τη σύνδεση ως τεχνικός εγκατάστασης και τον προσωπικό σας κωδικό πρόσβασης SMA Grid Guard, τον οποίο μπορείτε να λάβετε από την. Το έντυπο αίτησης για τον προσωπικό κωδικό πρόσβασης παρέχεται στην περιοχή λήψης αρχείων της ιστοσελίδας στην κατηγορία «Πιστοποιητικά» του εκάστοτε μετατροπέα Εάν έχετε ξεχάσει τον κωδικό πρόσβασης Εάν έχετε ξεχάσει τον κωδικό πρόσβασης εγκατάστασης, μπορείτε να συνδεθείτε με τις συσκευές της φωτοβολταϊκής σας εγκατάστασης με τον κωδικό Personal Unlocking Key (PUK). Για κάθε μετατροπέα και για κάθε συσκευή Sunny WebBox υπάρχει για κάθε ομάδα χρηστών («Χειριστής» και «Εγκαταστάτης») 1 αριθμός PUK. Διαδικασία: 1. Ζητήστε τους αριθμούς PUK για μετατροπείς και τη συσκευή Sunny WebBox. 2. Συνδεθείτε με τους μετατροπείς μέσω του Sunny Explorer χρησιμοποιώντας τους αριθμούς PUK. 3. Συνδεθείτε στη συσκευή Sunny WebBox με τον αριθμό PUK. Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 31

32 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Παραγγελία αριθμών PUK για μετατροπείς και τη συσκευή Sunny WebBox. 1. Λάβετε το έντυπο αίτησης PUK από την περιοχή «Service» της ιστοσελίδας. 2. Συμπληρώστε το έντυπο αίτησης και υπογράψτε το. 3. Στείλτε το έντυπο αίτησης στη γραμμή εξυπηρέτησης SMA Service Line: Στείλτε το έντυπο αίτησης μέσω ηλεκτρονικού ταχυδρομείου (βλ. κεφάλαιο 12 «Επικοινωνία» (Σελίδα 95)). Ή Στείλτε το έντυπο αίτησης με φαξ (βλ. κεφάλαιο 12 «Επικοινωνία» (Σελίδα 95)). Ή Στείλτε το έντυπο αίτησης με το ταχυδρομείο (βλ. κεφάλαιο 12 «Επικοινωνία» (Σελίδα 95)). Η γραμμή εξυπηρέτησης SMA Service Line ελέγχει την αίτηση και σας στέλνει τους επιθυμητούς αριθμούς PUK. Αποδέσμευση μετατροπέα με αριθμό PUK Αποδέσμευση περισσότερων του ενός μετατροπέων με αριθμό PUK Κάθε αριθμός PUK ισχύει μόνο για 1 μετατροπέα και 1 ομάδα χρηστών. Εάν έχετε ζητήσει αριθμούς PUK για περισσότερους από ένα μετατροπείς, θα πρέπει να αποδεσμεύσετε ξεχωριστά κάθε μετατροπέα με τον ανάλογο αριθμό PUK. 1. Συνδεθείτε μέσω του Sunny Explorer με τον αριθμό PUK στο μετατροπέα (βλ. οδηγίες χρήσης του Sunny Explorer). 2. Ορίστε νέο κωδικό πρόσβασης εγκατάστασης (βλ. οδηγίες χρήσης του Sunny Explorer). Αποδέσμευση συσκευής Sunny WebBox με αριθμό PUK 1. Ανοίξτε το πρόγραμμα περιήγησης (π.χ., Internet Explorer). 2. Καταχωρίστε τη διεύθυνση IP της συσκευής Sunny WebBox στη γραμμή διεύθυνσης και πατήστε το πλήκτρο Enter. 3. Στο πεδίο «Χειριστής» επιλέξτε την ομάδα χρηστών, για την οποία έχει δημιουργήσει τον αριθμό PUK η SMA Service Line. 4. Καταχωρίστε τον αριθμό PUK στο πεδίο «Κωδικός πρόσβασης». 5. Αλλάξτε τον κωδικό πρόσβασης της συσκευής Sunny WebBox (βλ. κεφάλαιο 7.1 «Αλλαγή του κωδικού πρόσβασης της συσκευής Sunny WebBox» (Σελίδα 45)). Χρησιμοποιήστε τον κωδικό πρόσβασης εγκατάστασης που είχατε ορίσει προηγουμένως μέσω του Sunny Explorer. Η συσκευή Sunny WebBox προβάλλει τους μετατροπείς στο δένδρο εγκαταστάσεων χωρίς το εικονίδιο του λουκέτου. Σε κάθε ομάδα χρηστών έχετε δικαιώματα πρόσβασης σε όλους τους μετατροπείς. 32 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού

33 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth 4.3 Σύμβολα Σύμβολα για δικαιώματα πρόσβασης Στο δένδρο εγκαταστάσεων εμφανίζονται οι επιμέρους συσκευές με ένα σύμβολο για το δικαίωμα πρόσβασης. Εάν δεν εμφανίζεται κάποιο σύμβολο δίπλα σε μια συσκευή, έχετε δικαίωμα πρόσβασης στη συσκευή, ανάλογα με την ομάδα χρηστών που έχετε συνδεθεί. Διάστημα ενημέρωσης στο δένδρο εγκαταστάσεων Στο δένδρο εγκαταστάσεων, η ενημέρωση των συμβόλων για τα δικαιώματα πρόσβασης (σύμβολο SMA Grid Guard και σύμβολο λουκέτου) μπορεί να διαρκέσει έως 2 λεπτά. Σύμβολο Σημασία Δεν έχετε δικαίωμα πρόσβασης στη συσκευή. Ο κωδικός πρόσβασης της συσκευής διαφέρει από τον τρέχοντα κωδικό πρόσβασης εγκατάστασης. Έχετε δικαίωμα πρόσβασης σε παραμέτρους, οι οποίες προστατεύονται με τον κωδικό πρόσβασης SMA Grid Guard. Παράμετροι, οι οποίες προστατεύονται με τον κωδικό SMA Grid Guard, επισημαίνονται επιπρόσθετα με αυτό το σύμβολο. Σύμβολα συσκευών Τα σύμβολα των συσκευών εμφανίζονται στο δένδρο εγκαταστάσεων και στη σελίδα επισκόπησης μιας συσκευής. Οι συσκευές βρίσκονται σε μια συγκεκριμένη κατάσταση, η οποία επισημαίνεται από ένα σύμβολο. Σύμβολο Σημασία Εγκατάσταση Sunny WebBox Μετατροπέας Άγνωστη συσκευή Sunny SensorBox με SMA Power Injector με Bluetooth SMA Bluetooth Repeater Εγχειρίδιο χειρισμού SWebBox20-BA-el-13 33

34 Βασικές πληροφορίες για τη συσκευή Sunny WebBox με Bluetooth Σύμβολα ομάδων για τρέχουσες τιμές και ρυθμίσεις Τα σύμβολα των ομάδων χρησιμοποιούνται για τις επιμέρους ομάδες παραμέτρων. Σύμβολο Σημασία Κατάσταση Γενικές τιμές, οι οποίες περιγράφουν την κατάσταση της συσκευής. Η κατάσταση άλλων στοιχείων που βρίσκονται στη συσκευή (π.χ., μόντεμ) δεν εμφανίζεται εδώ. Πινακίδα τύπου Όλες οι τιμές, οι οποίες περιγράφουν τη συσκευή/την εγκατάσταση. Συσκευή Τιμές, οι οποίες αφορούν άμεσα στη συσκευή και δεν μπορούν να αντιστοιχιστούν σε κάποια από τις ειδικές κατηγορίες (π.χ., πλευρά DC, πλευρά AC, επικοινωνία εγκατάστασης κ.λπ.). Δικαιώματα χρήστη Όλες οι τιμές, οι οποίες επηρεάζουν την προστασία πρόσβασης στη συσκευή. Πλευρά DC Τιμές, οι οποίες αφορούν στην πλευρά συνεχούς ρεύματος της συσκευής (π.χ., Φ/Β μονάδες). Πλευρά AC Τιμές, οι οποίες αφορούν στην πλευρά δικτύου της συσκευής. Επιτήρηση δικτύου Περιλαμβάνει παραμέτρους, οι οποίες αφορούν στο δημόσιο ηλεκτρικό δίκτυο και προστατεύονται εν μέρει από τον προσωπικό κωδικό πρόσβασης SMA Grid Guard. Έλεγχος εγκαταστάσεων και συσκευών Περιλαμβάνει παραμέτρους για συσκευές, οι οποίες πρέπει να πληρούν ειδικές απαιτήσεις για την τροφοδοσία στο επίπεδο μέσης τάσης. Οι παράμετροι προστατεύονται μέσω του προσωπικού κωδικού πρόσβασης SMA Grid Guard. Επικοινωνία εγκατάστασης Όλες οι τιμές που καθορίζουν την επικοινωνία μεταξύ των συσκευών επικοινωνίας και της εγκατάστασης. Εγγραφή δεδομένων Όλες οι τιμές που αφορούν στην εγγραφή δεδομένων της συσκευής (σημείο αποθήκευσης, διαστήματα αποθήκευσης, μορφή αποθήκευσης). Στοιχεία συσκευής Περιλαμβάνει παραμέτρους και τιμές μέτρησης που αφορούν στα στοιχεία μιας συσκευής. Αυτή η ομάδα αποτελεί ένα είδος «διευρυμένης πινακίδας τύπου». Εδώ ταξινομούνται, π.χ., οι αριθμοί έκδοσης των στοιχείων του συστήματος. 34 SWebBox20-BA-el-13 Εγχειρίδιο χειρισμού
