Περιγραφή κατασκευαστικής σειράς: Wilo-MultiCargo HMC

Transcript

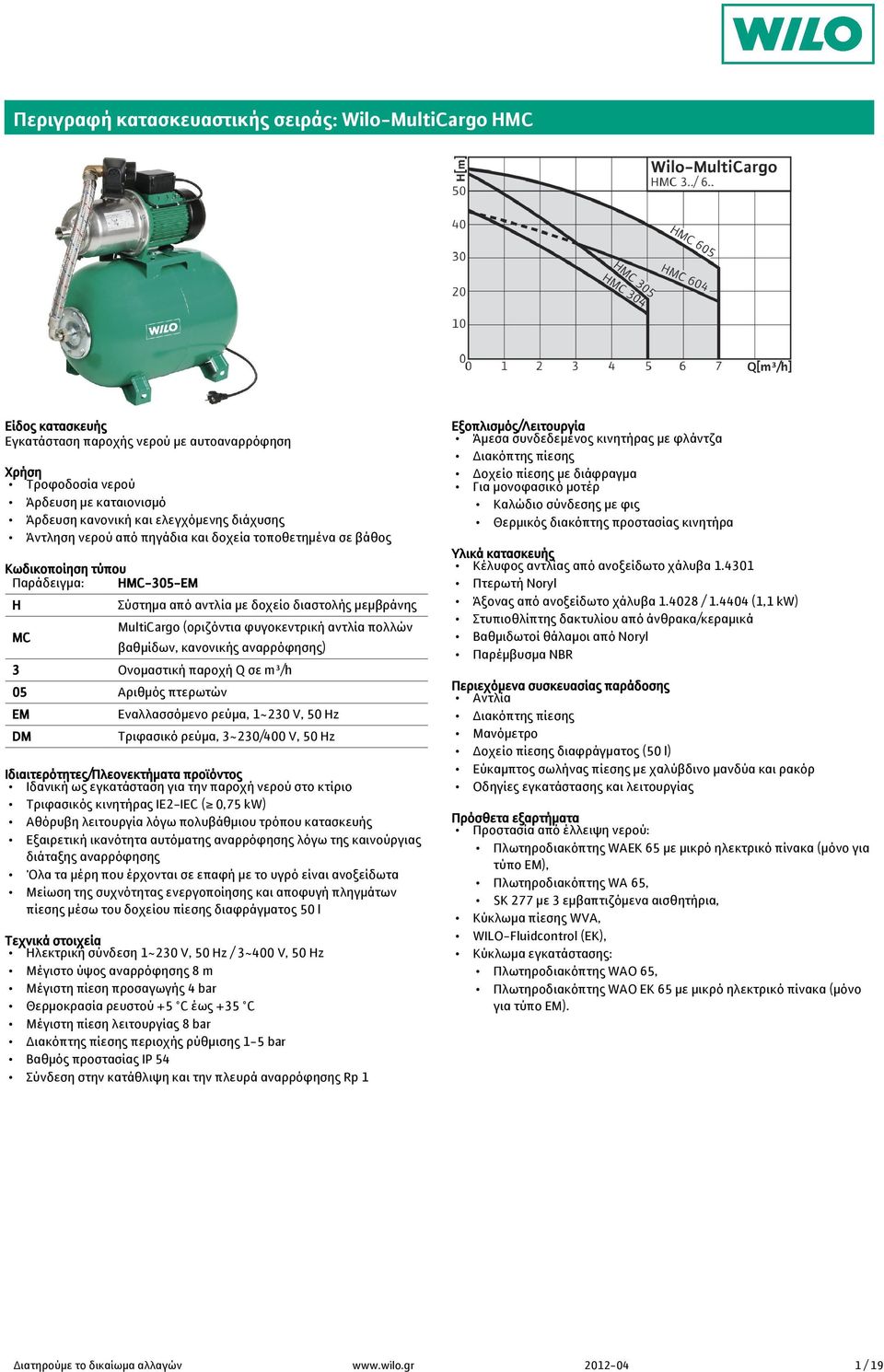

1 Περιγραφή κατασκευαστικής σειράς: Wilo-MultiCargo HMC Είδος κατασκευής Εγκατάσταση παροχής νερού με αυτοαναρρόφηση Χρήση Τροφοδοσία νερού Άρδευση με καταιονισμό Άρδευση κανονική και ελεγχόμενης διάχυσης Άντληση νερού από πηγάδια και δοχεία τοποθετημένα σε βάθος Κωδικοποίηση τύπου Παράδειγμα: HMC-305-EM H MC Σύστημα από αντλία με δοχείο διαστολής μεμβράνης MultiCargo (οριζόντια φυγοκεντρική αντλία πολλών βαθμίδων, κανονικής αναρρόφησης) 3 Ονομαστική παροχή Q σε m³/h 05 Αριθμός πτερωτών EM DM Εναλλασσόμενο ρεύμα, 1~230 V, 50 Hz Τριφασικό ρεύμα, 3~230/400 V, 50 Hz Ιδιαιτερότητες/Πλεονεκτήματα προϊόντος Ιδανική ως εγκατάσταση για την παροχή νερού στο κτίριο Τριφασικός κινητήρας IE2-IEC ( 0,75 kw) Αθόρυβη λειτουργία λόγω πολυβάθμιου τρόπου κατασκευής Εξαιρετική ικανότητα αυτόματης αναρρόφησης λόγω της καινούργιας διάταξης αναρρόφησης Όλα τα μέρη που έρχονται σε επαφή με το υγρό είναι ανοξείδωτα Μείωση της συχνότητας ενεργοποίησης και αποφυγή πληγμάτων πίεσης μέσω του δοχείου πίεσης διαφράγματος 50 l Τεχνικά στοιχεία Ηλεκτρική σύνδεση 1~230 V, 50 Hz / 3~400 V, 50 Hz Μέγιστο ύψος αναρρόφησης 8 m Μέγιστη πίεση προσαγωγής 4 bar Θερμοκρασία ρευστού +5 C έως +35 C Μέγιστη πίεση λειτουργίας 8 bar Διακόπτης πίεσης περιοχής ρύθμισης 1-5 bar Βαθμός προστασίας IP 54 Σύνδεση στην κατάθλιψη και την πλευρά αναρρόφησης Εξοπλισμός/Λειτουργία Άμεσα συνδεδεμένος κινητήρας με φλάντζα Διακόπτης πίεσης Δοχείο πίεσης με διάφραγμα Για μονοφασικό μοτέρ Καλώδιο σύνδεσης με φις Θερμικός διακόπτης προστασίας κινητήρα Υλικά κατασκευής Κέλυφος αντλίας από ανοξείδωτο χάλυβα Πτερωτή Άξονας από ανοξείδωτο χάλυβα / (1,1 kw) Στυπιοθλίπτης δακτυλίου από άνθρακα/κεραμικά Βαθμιδωτοί θάλαμοι από Παρέμβυσμα NBR Περιεχόμενα συσκευασίας παράδοσης Αντλία Διακόπτης πίεσης Μανόμετρο Δοχείο πίεσης διαφράγματος (50 l) Εύκαμπτος σωλήνας πίεσης με χαλύβδινο μανδύα και ρακόρ Οδηγίες εγκατάστασης και λειτουργίας Πρόσθετα εξαρτήματα Προστασία από έλλειψη νερού: Πλωτηροδιακόπτης WAEK 65 με μικρό ηλεκτρικό πίνακα (μόνο για τύπο EM), Πλωτηροδιακόπτης WA 65, SK 277 με 3 εμβαπτιζόμενα αισθητήρια, Κύκλωμα πίεσης WVA, WILO-Fluidcontrol (EK), Κύκλωμα εγκατάστασης: Πλωτηροδιακόπτης WAO 65, Πλωτηροδιακόπτης WAO EK 65 με μικρό ηλεκτρικό πίνακα (μόνο για τύπο EM). Διατηρούμε το δικαίωμα αλλαγών / 19

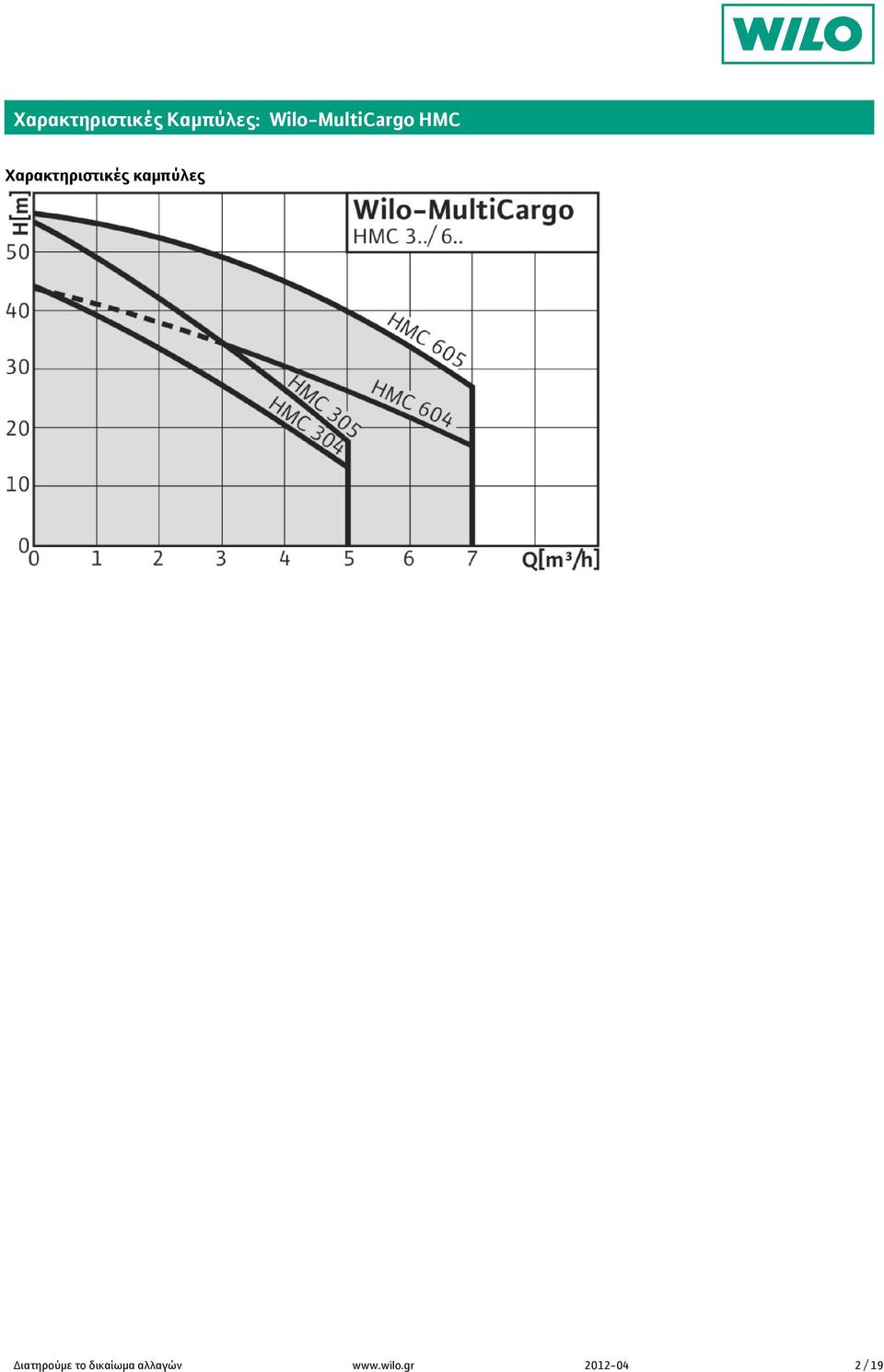

2 Χαρακτηριστικές Καμπύλες: Wilo-MultiCargo HMC Χαρακτηριστικές καμπύλες Διατηρούμε το δικαίωμα αλλαγών / 19

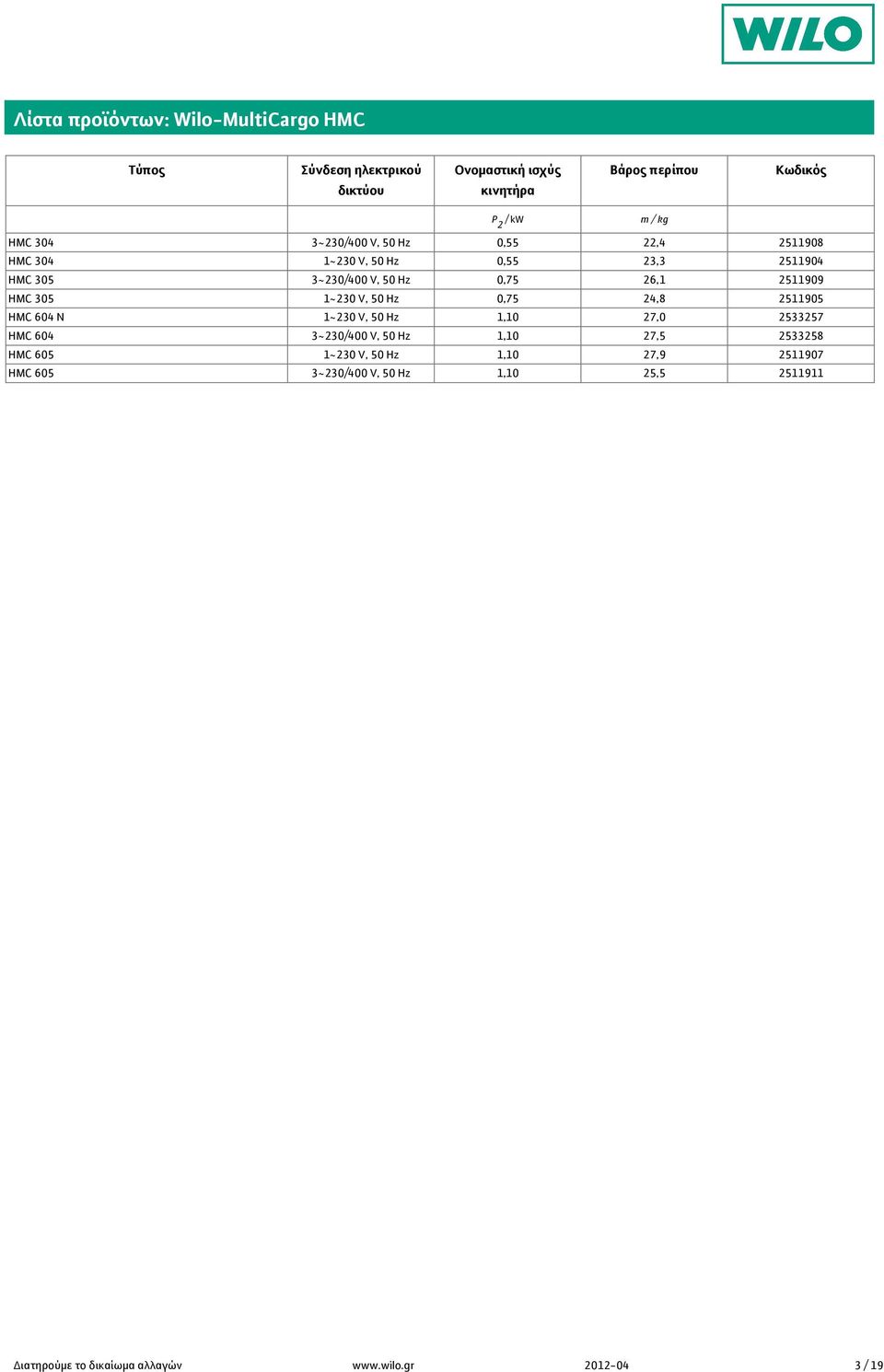

3 Λίστα προϊόντων: Wilo-MultiCargo HMC Τύπος Σύνδεση ηλεκτρικού δικτύου Ονομαστική ισχύς κινητήρα Βάρος περίπου Κωδικός P 2 / kw m / kg HMC 304 3~230/400 V, 50 Hz 0,55 22, HMC 304 1~230 V, 50 Hz 0,55 23, HMC 305 3~230/400 V, 50 Hz 0,75 26, HMC 305 1~230 V, 50 Hz 0,75 24, HMC 604 N 1~230 V, 50 Hz 1,10 27, HMC 604 3~230/400 V, 50 Hz 1,10 27, HMC 605 1~230 V, 50 Hz 1,10 27, HMC 605 3~230/400 V, 50 Hz 1,10 25, Διατηρούμε το δικαίωμα αλλαγών / 19

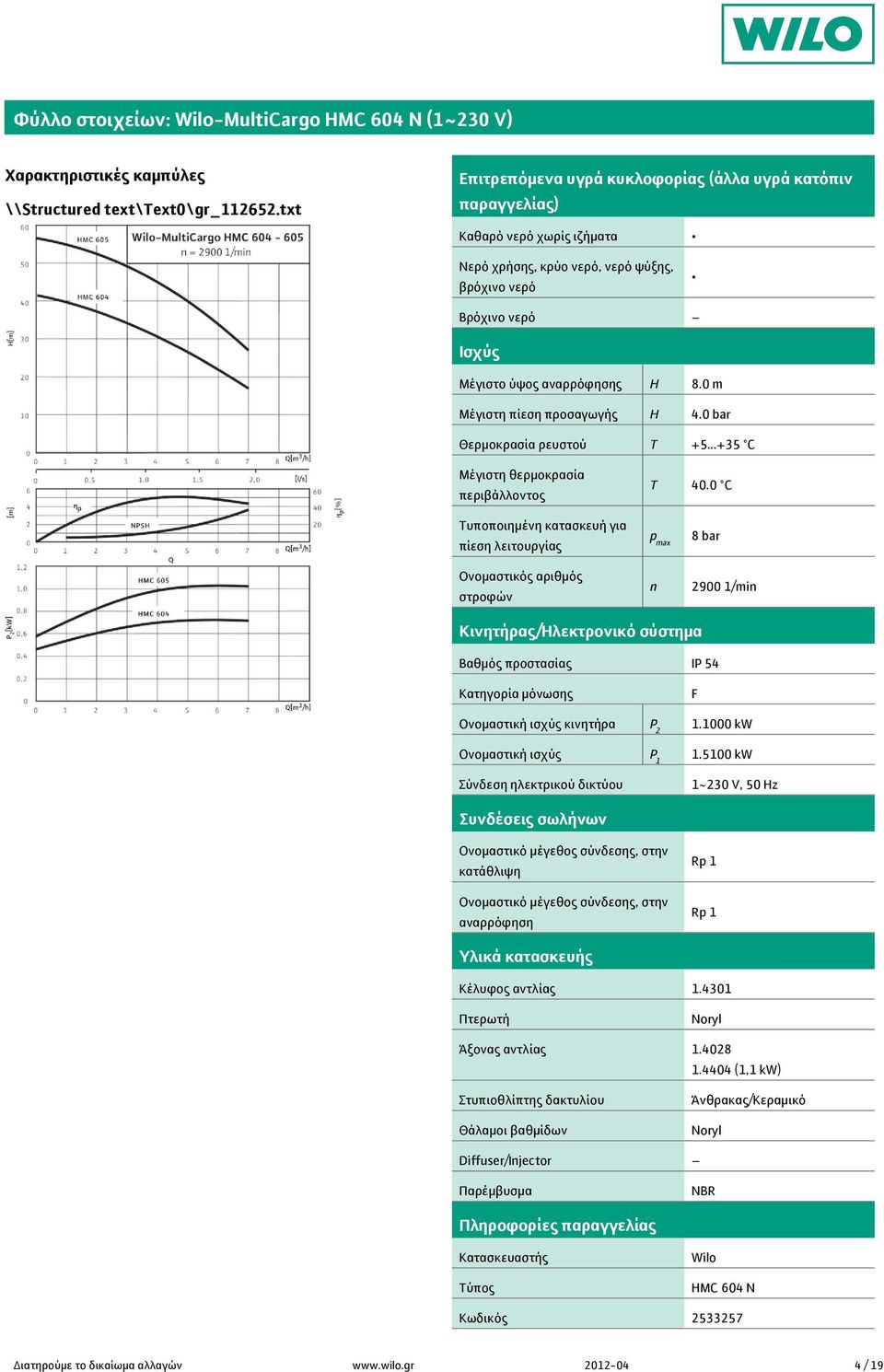

4 Φύλλο στοιχείων: Wilo-MultiCargo HMC 604 N (1~230 V) Χαρακτηριστικές καμπύλες \\Structured text\text0\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 1~230 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας (1,1 kw) Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Τύπος Wilo HMC 604 N Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19

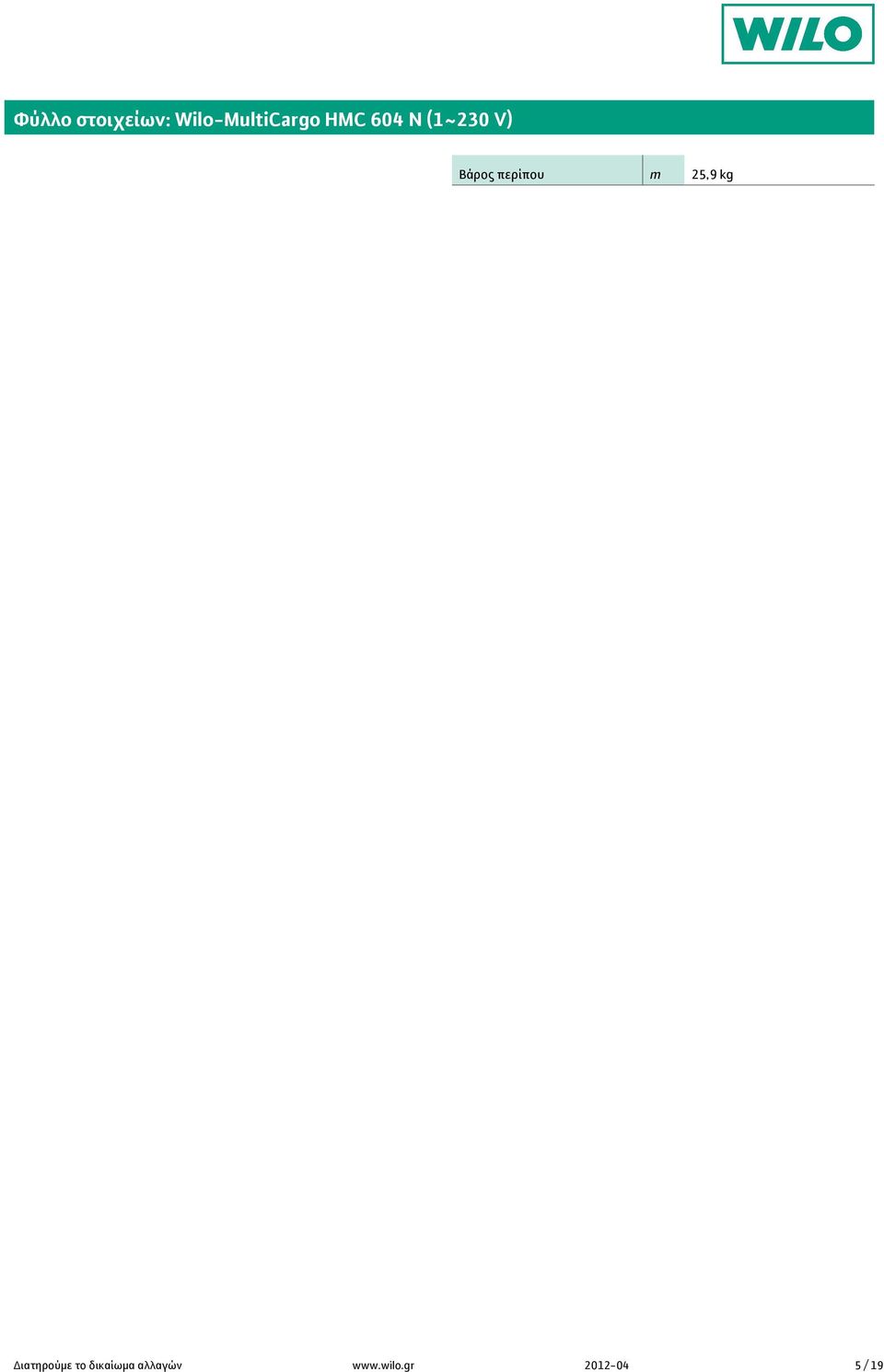

5 Φύλλο στοιχείων: Wilo-MultiCargo HMC 604 N (1~230 V) Βάρος περίπου m 25,9 kg Διατηρούμε το δικαίωμα αλλαγών / 19

6 Φύλλο στοιχείων: Wilo-MultiCargo HMC 604 (3~230/400 V) Χαρακτηριστικές καμπύλες \\Structured text\text0\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Σχέδιο διαστάσεων Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 3~230/400 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας (1,1 kw) Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος HMC 604 Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19

7 Φύλλο στοιχείων: Wilo-MultiCargo HMC 604 (3~230/400 V) Βάρος περίπου m 27,5 kg Διατηρούμε το δικαίωμα αλλαγών / 19

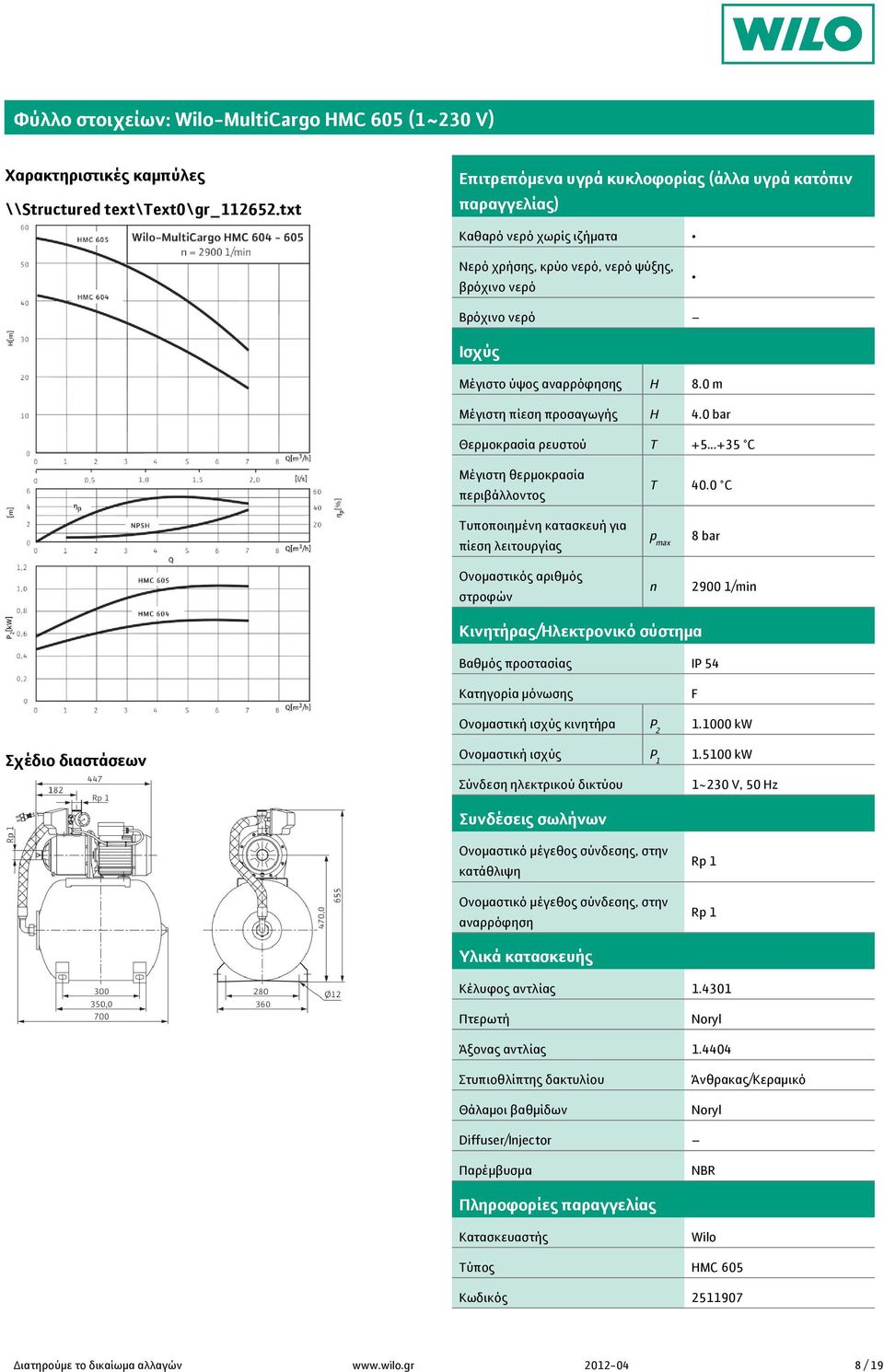

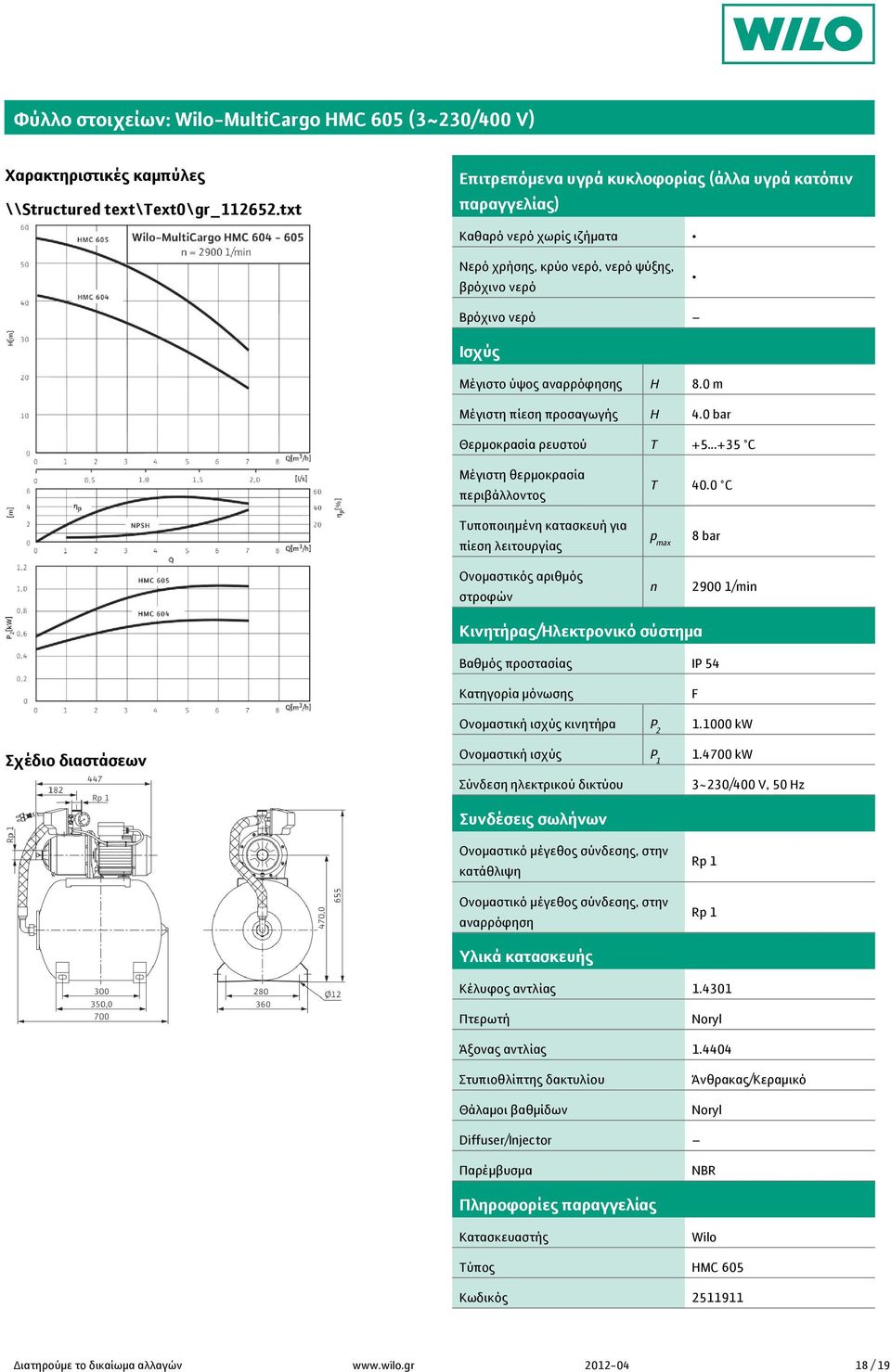

8 Φύλλο στοιχείων: Wilo-MultiCargo HMC 605 (1~230 V) Χαρακτηριστικές καμπύλες \\Structured text\text0\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Σχέδιο διαστάσεων Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 1~230 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος HMC 605 Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19

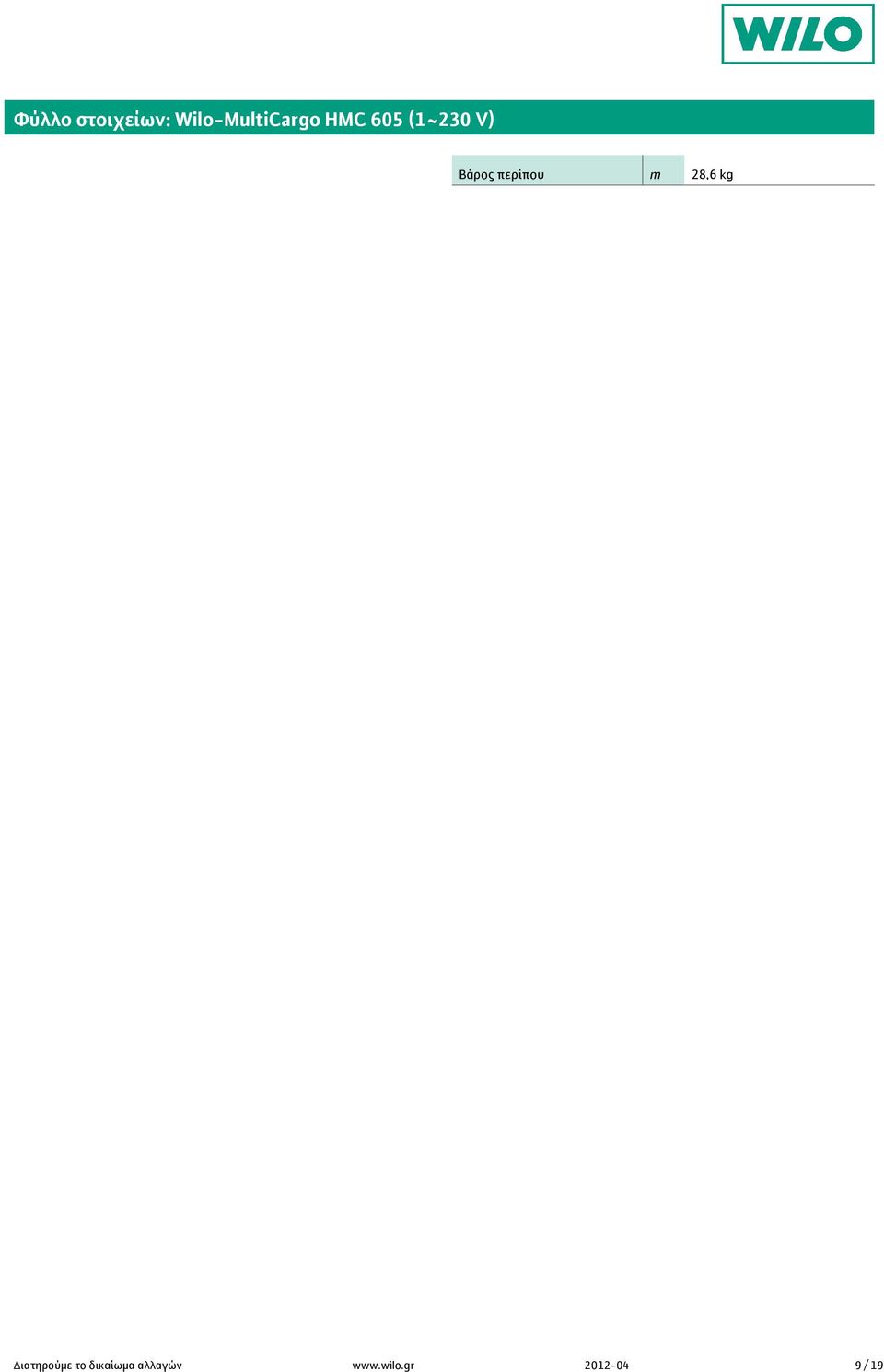

9 Φύλλο στοιχείων: Wilo-MultiCargo HMC 605 (1~230 V) Βάρος περίπου m 28,6 kg Διατηρούμε το δικαίωμα αλλαγών / 19

10 Φύλλο στοιχείων: Wilo-MultiCargo HMC 304 (3~230/400 V) Χαρακτηριστικές καμπύλες \\Structured text\text9\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Σχέδιο διαστάσεων Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 3~230/400 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος HMC 304 Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19

14 Φύλλο στοιχείων: Wilo-MultiCargo HMC 304 (1~230 V) Χαρακτηριστικές καμπύλες \\Structured text\text9\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Σχέδιο διαστάσεων Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 1~230 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας (1,1 kw) Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος HMC 304 Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19

16 Φύλλο στοιχείων: Wilo-MultiCargo HMC 305 (1~230 V) Χαρακτηριστικές καμπύλες \\Structured text\text9\gr_ txt Επιτρεπόμενα υγρά κυκλοφορίας (άλλα υγρά κατόπιν παραγγελίας) Καθαρό νερό χωρίς ιζήματα Νερό χρήσης, κρύο νερό, νερό ψύξης, βρόχινο νερό Βρόχινο νερό Ισχύς Μέγιστο ύψος αναρρόφησης H 8.0 m Μέγιστη πίεση προσαγωγής H 4.0 bar Θερμοκρασία ρευστού T C Μέγιστη θερμοκρασία περιβάλλοντος T 40.0 C Τυποποιημένη κατασκευή για πίεση λειτουργίας Ονομαστικός αριθμός στροφών p max n 8 bar /min Κινητήρας/Ηλεκτρονικό σύστημα Βαθμός προστασίας IP 54 Κατηγορία μόνωσης F Ονομαστική ισχύς κινητήρα P kw Σχέδιο διαστάσεων Ονομαστική ισχύς P kw Σύνδεση ηλεκτρικού δικτύου 1~230 V, 50 Hz Συνδέσεις σωλήνων κατάθλιψη αναρρόφηση Υλικά κατασκευής Κέλυφος αντλίας Πτερωτή Άξονας αντλίας Στυπιοθλίπτης δακτυλίου Θάλαμοι βαθμίδων Άνθρακας/Κεραμικό Diffuser/Injector Παρέμβυσμα NBR Πληροφορίες παραγγελίας Κατασκευαστής Wilo Τύπος HMC 305 Κωδικός Διατηρούμε το δικαίωμα αλλαγών / 19
