1 ELITH - ΑΚΡΙΤΑΣ ΣΙ ΗΡΟΠΟΥΛΟΣ Α.Ε. ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΙΑΓΩΝΙΣΜΟΣ Ι ΕΩΝ ΓΙΑ ΤΟΝ ΣΧΕ ΙΑΣΜΟ ΣΩΜΑΤΟΣ ΕΠΙΤΟΙΧΙΑΣ ΘΕΡΜΑΝΣΗΣ ΜΑΡΜΑΡΟΥ Απαντήσεις στα ερωτήματα που υποβλήθηκαν έως την 17 η Ιουλίου 2013 σχετικά με τον αρχιτεκτονικό διαγωνισμό θερμαντικού σώματος elith. Ερώτηση 1: Για τον διαγωνισμό elith τα βραβεία 2500 και 1000 και 500 περιλαμβάνουν και το ΦΠΑ που θα κόψουμε? Απάντηση: Ναι, όπως αναφέρεται στην σελίδα 8 της προκήρυξης και ειδικότερα στο άρθρο 8, παράγραφος 8.1 και παράγραφος 8.6, τα βραβεία συμπεριλαμβάνουν ΦΠΑ. Ερώτηση 2: Ονομάζομαι ***********, σχεδιαστής στο επάγγελμα, με ενδιαφέρει η πρόκληση που θέτετε. Πριν λάβω μέρος θα ήθελα να έχω το τεχνικό σχέδιο του θερμαντικού σώματος; Να γνωρίζω τον τρόπο κατασκευής

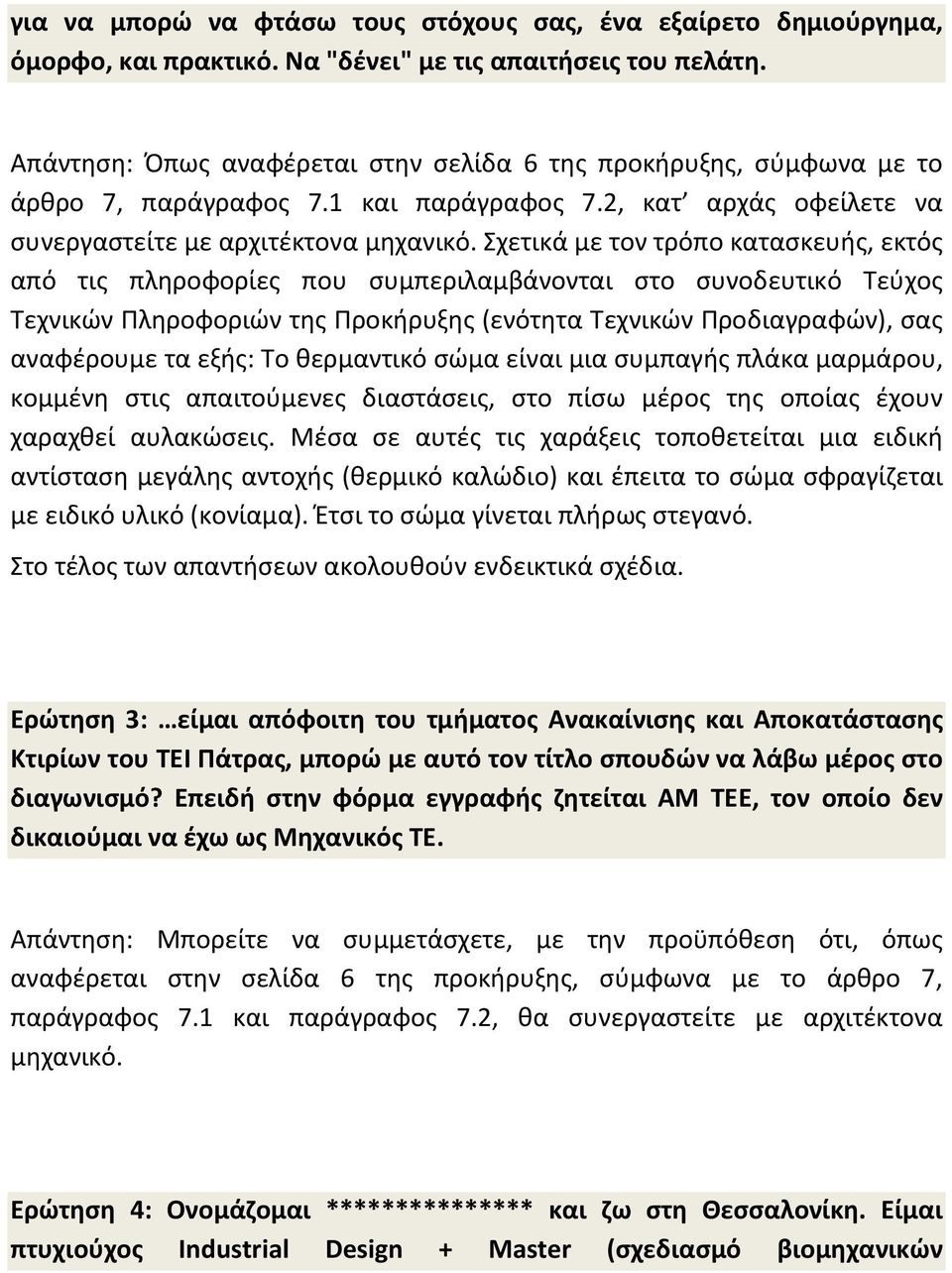

2 για να μπορώ να φτάσω τους στόχους σας, ένα εξαίρετο δημιούργημα, όμορφο, και πρακτικό. Να "δένει" με τις απαιτήσεις του πελάτη. Απάντηση: Όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, κατ αρχάς οφείλετε να συνεργαστείτε με αρχιτέκτονα μηχανικό. Σχετικά με τον τρόπο κατασκευής, εκτός από τις πληροφορίες που συμπεριλαμβάνονται στο συνοδευτικό Τεύχος Τεχνικών Πληροφοριών της Προκήρυξης (ενότητα Τεχνικών Προδιαγραφών), σας αναφέρουμε τα εξής: Το θερμαντικό σώμα είναι μια συμπαγής πλάκα μαρμάρου, κομμένη στις απαιτούμενες διαστάσεις, στο πίσω μέρος της οποίας έχουν χαραχθεί αυλακώσεις. Μέσα σε αυτές τις χαράξεις τοποθετείται μια ειδική αντίσταση μεγάλης αντοχής (θερμικό καλώδιο) και έπειτα το σώμα σφραγίζεται με ειδικό υλικό (κονίαμα). Έτσι το σώμα γίνεται πλήρως στεγανό. Στο τέλος των απαντήσεων ακολουθούν ενδεικτικά σχέδια. Ερώτηση 3: είμαι απόφοιτη του τμήματος Ανακαίνισης και Αποκατάστασης Κτιρίων του ΤΕΙ Πάτρας, μπορώ με αυτό τον τίτλο σπουδών να λάβω μέρος στο διαγωνισμό? Επειδή στην φόρμα εγγραφής ζητείται ΑΜ ΤΕΕ, τον οποίο δεν δικαιούμαι να έχω ως Μηχανικός ΤΕ. Απάντηση: Μπορείτε να συμμετάσχετε, με την προϋπόθεση ότι, όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, θα συνεργαστείτε με αρχιτέκτονα μηχανικό. Ερώτηση 4: Ονομάζομαι *************** και ζω στη Θεσσαλονίκη. Είμαι πτυχιούχος Industrial Design + Μaster (σχεδιασμό βιομηχανικών

3 προϊόντων/product design.) Με αφορμή την εκπαιδευτική μου εμπειρία τον τελευταίο χρόνο, θεωρώ ενδιαφέρον το γεγονός συμμετοχής σε έναν τέτοιου είδους διαγωνισμό. Το ερώτημα μου σε εσάς είναι το εξής: " Έχω τη δυνατότητα με το συγκεκριμένο πτυχίο και με τη συγκεκριμένη ιδιότητα να λάβω μέρος στον εν λόγω διαγωνισμό? " Απάντηση: Μπορείτε να συμμετάσχετε, με την προϋπόθεση ότι, όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, θα συνεργαστείτε με αρχιτέκτονα μηχανικό. Ερώτηση 5: Θα ήθελα να με διαφωτίσετε σχετικά με κάποιες απορίες 1: Στον διαγωνισμό μπορούν να συμμετάσχουν και φοιτητές 4ου και 5ου έτους; 2: Οι ομάδες με ποιο τρόπο συμπληρώνουν τη φόρμα συμμέτοχης; Απάντηση: Όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, σε μια ομάδα θα πρέπει να συμμετάσχει τουλάχιστον ένας αρχιτέκτονας μηχανικός. Αναφορικά με το δεύτερο σκέλος της ερώτησής σας, όπως αναφέρεται στην σελίδα 10 της προκήρυξης, σύμφωνα με το άρθρο 10, παράγραφος 10.1, ένας εκπρόσωπος της ομάδας διαγωνιζομένων (αρχιτέκτονας) εγγράφεται στην ηλεκτρονική φόρμα συμμετοχής. Ωστόσο, η μη εγγραφή των ενδιαφερομένων στον ηλεκτρονικό κατάλογο έως την 17 η Ιουλίου δεν αποτελεί λόγο αποκλεισμού από το Διαγωνισμό, καθότι αφορούσε μόνον στην διαδικασία υποβολής ερωτημάτων. Συνεπώς, για την ομαδική συμμετοχή θα πρέπει να λάβετε υπ όψιν σας τα όσα αναφέρονται στην σελίδα 15 της προκήρυξης, άρθρο 14, παράγραφος 14.5.

4 Ερώτηση 6: Είμαστε τέσσερις απόφοιτοι αρχιτέκτονες μηχανικοί εκ των οποίων μόνο οι δύο έχουμε άδεια άσκησης επαγγέλματος. Με αυτά τα δεδομένα θα μπορούσαμε να συμμετάσχουμε στο διαγωνισμό; Τέλος, επειδή δεν αναφέρεται αν θα πρέπει να κατατεθεί και η ασφαλιστική ενημερότητα των συμμετεχόντων μαζί με τα υπόλοιπα αποδεικτικά, θα θέλαμε να σας ρωτήσουμε αν το στοιχείο αυτό(ασφαλιστική ενημερότητα) αποτελέσει εμπόδιο στη συμμετοχή. Απάντηση: Ναι, μπορείτε. Όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, στις ομαδικές συμμετοχές αρκεί η παρουσία και μόνον ενός αρχιτέκτονα. Επιπλέον, για την ομαδική συμμετοχή, θα πρέπει να λάβετε υπ όψιν σας τα όσα αναφέρονται στην σελίδα 15 της προκήρυξης, άρθρο 14, παράγραφος Αναφορικά με την ασφαλιστική ενημερότητα, σας ενημερώνουμε ότι δεν απαιτείται. Τα αποδεικτικά του δικαιώματος συμμετοχής αναφέρονται στην σελίδα 7 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.4. Ερώτηση 7: Στην προκήρυξη γράφει «Οι αιτήσεις εγγραφής θα πραγματοποιούνται από την δημοσίευση της παρούσης έως και την Τετάρτη 17 Ιουλίου Η μη εγγραφή των ενδιαφερομένων στον παραπάνω κατάλογο δεν αποτελεί λόγο αποκλεισμού από το Διαγωνισμό. Η διοργανώτρια Αρχή θα ενημερώνει τους εγγεγραμμένους και κανέναν άλλο πέραν αυτών». Άρα, μπορεί κάποιος να συμμετάσχει δίχως να έχει εγγραφεί εγκαίρως, σωστά? Απάντηση: Ναι, σωστά. Η μη εγγραφή των ενδιαφερομένων στον ηλεκτρονικό κατάλογο έως την 17 η Ιουλίου δεν αποτελεί λόγο αποκλεισμού από το Διαγωνισμό, καθότι αφορούσε μόνον στην διαδικασία υποβολής ερωτημάτων. Όπως αναφέρεται στην σελίδα 11 της προκήρυξης, σύμφωνα με το άρθρο 11, παράγραφος 11.1, η ημερομηνία λήξης υποβολής των μελετών είναι η 17η

5 Σεπτεμβρίου 2013 ημέρα Τρίτη και ώρα 14:00 μ.μ. Μοναδική προϋπόθεση συμμετοχής στον διαγωνισμό είναι η έγκαιρη παράδοση των μελετών εντός της συγκεκριμένης ημερομηνίας (17/09/2013). Ερώτηση 8: Θα ήθελα να ρωτήσω: 1. εάν είναι υποχρεωτικό τα αρχεία να σας τα στείλουμε με 2 usb ή εάν θα μπορούσαν να σταλθούν απλά σε 2 CD, 2. όταν λέτε τρισδιάστατες απεικονίσεις, θέλετε 3d κάποιου συγκεκριμένου χώρου ή είναι στην κρίση μας για το πως θα το παρουσιάσουμε? Απάντηση: Όπως αναφέρεται στις σελίδες 14 και 15 της προκήρυξης, σύμφωνα με το άρθρο 14, παράγραφος 14.4 και παράγραφος 14.5, οφείλετε να χρησιμοποιήσετε αποκλειστικά USB FLASH DRIVES, χωρητικότητας της επιλογής σας. Αναφορικά με το δεύτερο σκέλος της ερώτησής σας είναι στην κρίση σας τι και πως θα το παρουσιάσετε. Ερώτηση 9: Γεια σας μόνο αρχιτέκτονες γίνονται δεκτοί στον διαγωνισμό? Απάντηση: Στον διαγωνισμό μπορεί να συμμετάσχει οποιοσδήποτε, με την προϋπόθεση ότι, όπως αναφέρεται στην σελίδα 6 της προκήρυξης, σύμφωνα με το άρθρο 7, παράγραφος 7.1 και παράγραφος 7.2, θα συνεργαστεί με αρχιτέκτονα μηχανικό. Ερώτηση 10: Έχω κάποια ερωτήματα. Ένα σώμα κρεμαστό ορατό από όλες τις πλευρές μπορεί να έχει χαράξεις και στις δύο πλευρές; δηλαδή αν είναι 3

6 εκατοστά με ένα εκατοστό χάραξη από κάθε πλευρά να φτάνει σημειακά στο ένα εκατοστό πάχος; Αν είναι 4 εκ. έως πόσο μπορεί να είναι η χάραξη; Μπορούν τα σώματα να είναι διαμπερή; Ή να παρεμβάλλονται άλλα υλικά διαμπερώς εκτός από τα στοιχεία στήριξης; Σε τι θερμοκρασία φτάνουν τα ίδια τα σώματα; 120 βαθμούς που αναφέρετε για τα εξαρτήματα; πως μπορούν να έρχονται σε επαφή με το ανθρώπινο σώμα χωρίς να είναι επικίνδυνο; μπορούν να αποτελούν τμήματα δαπέδου; Περισσότερα τεμάχια θερμαντικών σωμάτων μπορούν να έρχονται σε επαφή ή πρέπει να έχουν κάποια ελάχιστη απόσταση και πόση; Για συνδυασμό με ξύλο ποιές είναι οι αποστάσεις που πρέπει να κρατηθούν; Σε σχέση με την πληρότητα της πρότασης σε σχέση με την ένταξη των σωμάτων στον χώρο, απαιτείται και σχέδιο η τρισδιάστατο του χώρου στον οποίο προτείνεται να τοποθετηθούν τα σώματα; Πότε λαμβάνουμε τον κωδικό συμμετοχής; Την υπεύθυνη δήλωση την στέλνουμε μέσα στον φάκελο με την πρόταση - συμμετοχή; Απάντηση: Δεδομένου ότι η ανωτέρω ερώτηση αποτελείται από πολλά υποερωτήματα, ακολουθούν ξεχωριστές απαντήσεις για κάθε ένα από αυτά. α. Ένα σώμα κρεμαστό ορατό από όλες τις πλευρές μπορεί να έχει χαράξεις και στις δύο πλευρές; δηλαδή αν είναι 3 εκατοστά με ένα εκατοστό χάραξη από κάθε πλευρά να φτάνει σημειακά στο ένα εκατοστό πάχος; Ένα θερμαντικό σώμα δύναται να χαραχτεί στην πρόσοψή του είτε με cnc είτε χειροποίητα, με χαράξεις μέγιστου βάθους 1 εκ. Στην πίσω όψη (πλάτη) δύνανται να πραγματοποιηθούν χαράξεις επί του σώματος και επί του υλικού σφράγισης έως 0,5 εκατοστά. β. Αν είναι 4 εκ. έως πόσο μπορεί να είναι η χάραξη; Σε σώματα πάχους 4 εκατοστών η τοποθέτηση θερμικού καλωδίου στην πίσω όψη (πλάτη) θα πρέπει να γίνει στα 2 εκατοστά βάθος. Συνεπώς, οι χαράξεις στην πρόσοψη, είτε με cnc είτε χειροποίητα, μπορούν να έχουν μέγιστο βάθος 1,5 εκ.

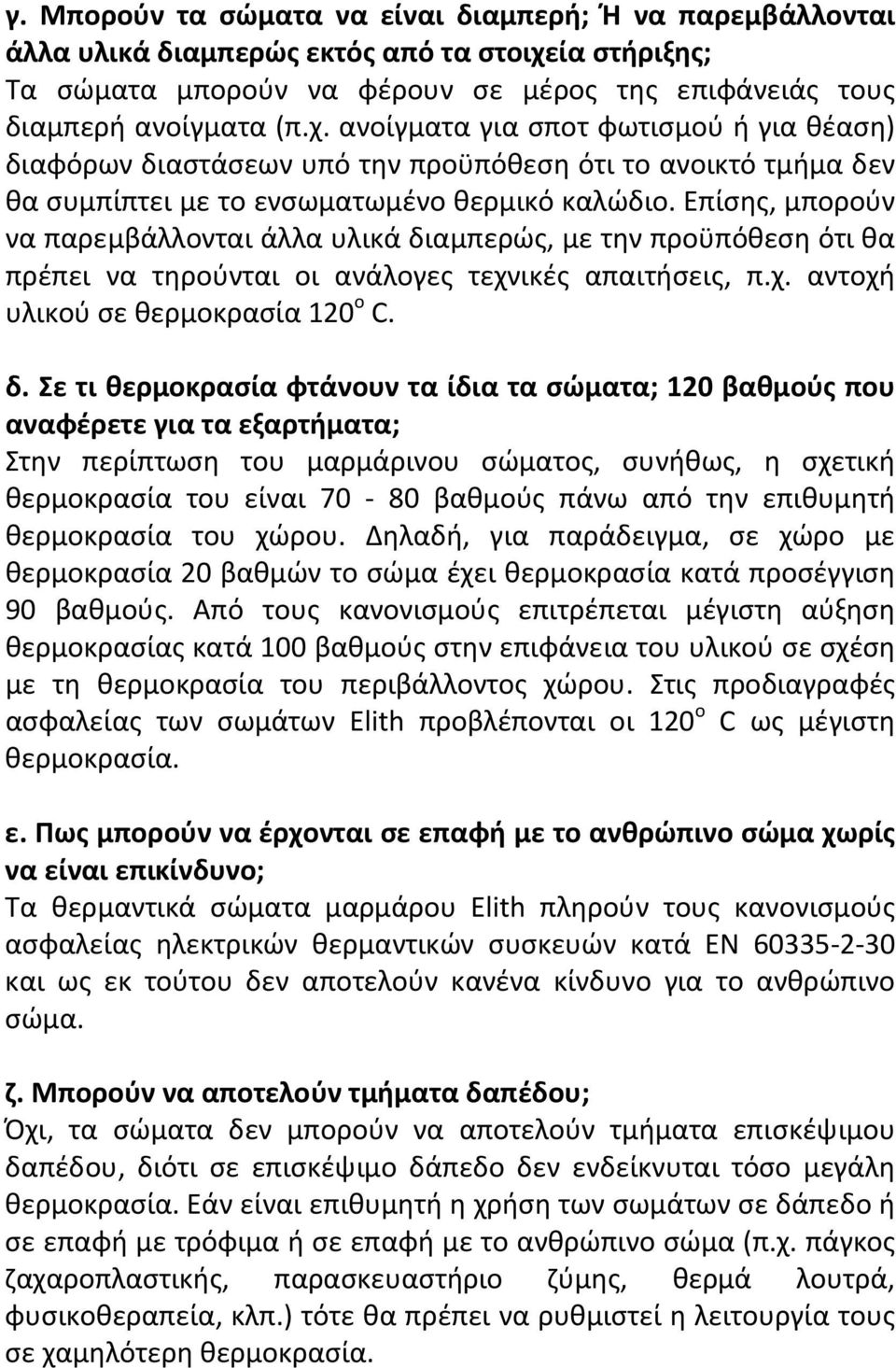

7 γ. Μπορούν τα σώματα να είναι διαμπερή; Ή να παρεμβάλλονται άλλα υλικά διαμπερώς εκτός από τα στοιχεία στήριξης; Τα σώματα μπορούν να φέρουν σε μέρος της επιφάνειάς τους διαμπερή ανοίγματα (π.χ. ανοίγματα για σποτ φωτισμού ή για θέαση) διαφόρων διαστάσεων υπό την προϋπόθεση ότι το ανοικτό τμήμα δεν θα συμπίπτει με το ενσωματωμένο θερμικό καλώδιο. Επίσης, μπορούν να παρεμβάλλονται άλλα υλικά διαμπερώς, με την προϋπόθεση ότι θα πρέπει να τηρούνται οι ανάλογες τεχνικές απαιτήσεις, π.χ. αντοχή υλικού σε θερμοκρασία 120 ο C. δ. Σε τι θερμοκρασία φτάνουν τα ίδια τα σώματα; 120 βαθμούς που αναφέρετε για τα εξαρτήματα; Στην περίπτωση του μαρμάρινου σώματος, συνήθως, η σχετική θερμοκρασία του είναι βαθμούς πάνω από την επιθυμητή θερμοκρασία του χώρου. Δηλαδή, για παράδειγμα, σε χώρο με θερμοκρασία 20 βαθμών το σώμα έχει θερμοκρασία κατά προσέγγιση 90 βαθμούς. Από τους κανονισμούς επιτρέπεται μέγιστη αύξηση θερμοκρασίας κατά 100 βαθμούς στην επιφάνεια του υλικού σε σχέση με τη θερμοκρασία του περιβάλλοντος χώρου. Στις προδιαγραφές ασφαλείας των σωμάτων Elith προβλέπονται οι 120 ο C ως μέγιστη θερμοκρασία. ε. Πως μπορούν να έρχονται σε επαφή με το ανθρώπινο σώμα χωρίς να είναι επικίνδυνο; Τα θερμαντικά σώματα μαρμάρου Elith πληρούν τους κανονισμούς ασφαλείας ηλεκτρικών θερμαντικών συσκευών κατά ΕΝ και ως εκ τούτου δεν αποτελούν κανένα κίνδυνο για το ανθρώπινο σώμα. ζ. Μπορούν να αποτελούν τμήματα δαπέδου; Όχι, τα σώματα δεν μπορούν να αποτελούν τμήματα επισκέψιμου δαπέδου, διότι σε επισκέψιμο δάπεδο δεν ενδείκνυται τόσο μεγάλη θερμοκρασία. Εάν είναι επιθυμητή η χρήση των σωμάτων σε δάπεδο ή σε επαφή με τρόφιμα ή σε επαφή με το ανθρώπινο σώμα (π.χ. πάγκος ζαχαροπλαστικής, παρασκευαστήριο ζύμης, θερμά λουτρά, φυσικοθεραπεία, κλπ.) τότε θα πρέπει να ρυθμιστεί η λειτουργία τους σε χαμηλότερη θερμοκρασία.

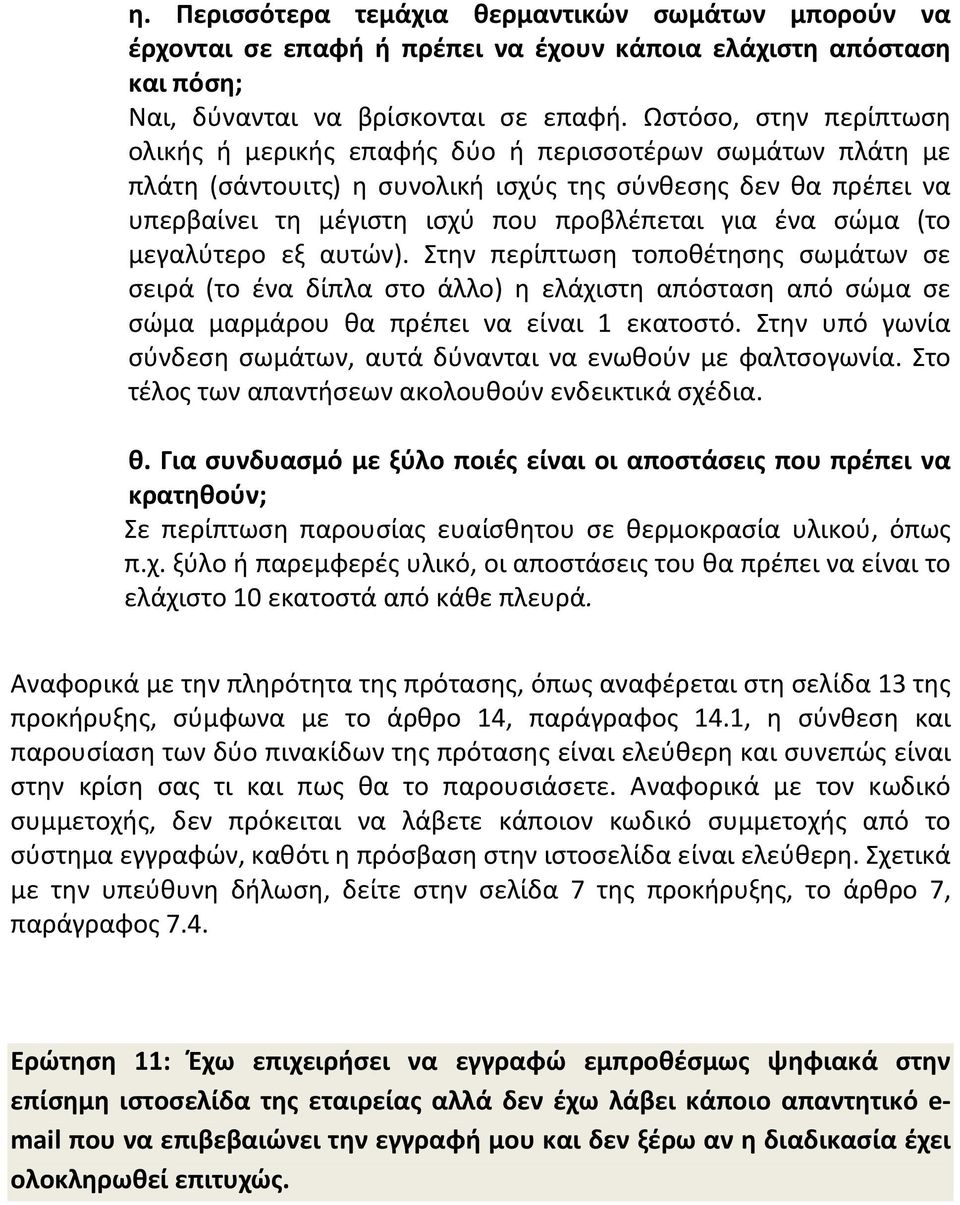

8 η. Περισσότερα τεμάχια θερμαντικών σωμάτων μπορούν να έρχονται σε επαφή ή πρέπει να έχουν κάποια ελάχιστη απόσταση και πόση; Ναι, δύνανται να βρίσκονται σε επαφή. Ωστόσο, στην περίπτωση ολικής ή μερικής επαφής δύο ή περισσοτέρων σωμάτων πλάτη με πλάτη (σάντουιτς) η συνολική ισχύς της σύνθεσης δεν θα πρέπει να υπερβαίνει τη μέγιστη ισχύ που προβλέπεται για ένα σώμα (το μεγαλύτερο εξ αυτών). Στην περίπτωση τοποθέτησης σωμάτων σε σειρά (το ένα δίπλα στο άλλο) η ελάχιστη απόσταση από σώμα σε σώμα μαρμάρου θα πρέπει να είναι 1 εκατοστό. Στην υπό γωνία σύνδεση σωμάτων, αυτά δύνανται να ενωθούν με φαλτσογωνία. Στο τέλος των απαντήσεων ακολουθούν ενδεικτικά σχέδια. θ. Για συνδυασμό με ξύλο ποιές είναι οι αποστάσεις που πρέπει να κρατηθούν; Σε περίπτωση παρουσίας ευαίσθητου σε θερμοκρασία υλικού, όπως π.χ. ξύλο ή παρεμφερές υλικό, οι αποστάσεις του θα πρέπει να είναι το ελάχιστο 10 εκατοστά από κάθε πλευρά. Αναφορικά με την πληρότητα της πρότασης, όπως αναφέρεται στη σελίδα 13 της προκήρυξης, σύμφωνα με το άρθρο 14, παράγραφος 14.1, η σύνθεση και παρουσίαση των δύο πινακίδων της πρότασης είναι ελεύθερη και συνεπώς είναι στην κρίση σας τι και πως θα το παρουσιάσετε. Αναφορικά με τον κωδικό συμμετοχής, δεν πρόκειται να λάβετε κάποιον κωδικό συμμετοχής από το σύστημα εγγραφών, καθότι η πρόσβαση στην ιστοσελίδα είναι ελεύθερη. Σχετικά με την υπεύθυνη δήλωση, δείτε στην σελίδα 7 της προκήρυξης, το άρθρο 7, παράγραφος 7.4. Ερώτηση 11: Έχω επιχειρήσει να εγγραφώ εμπροθέσμως ψηφιακά στην επίσημη ιστοσελίδα της εταιρείας αλλά δεν έχω λάβει κάποιο απαντητικό e- mail που να επιβεβαιώνει την εγγραφή μου και δεν ξέρω αν η διαδικασία έχει ολοκληρωθεί επιτυχώς.

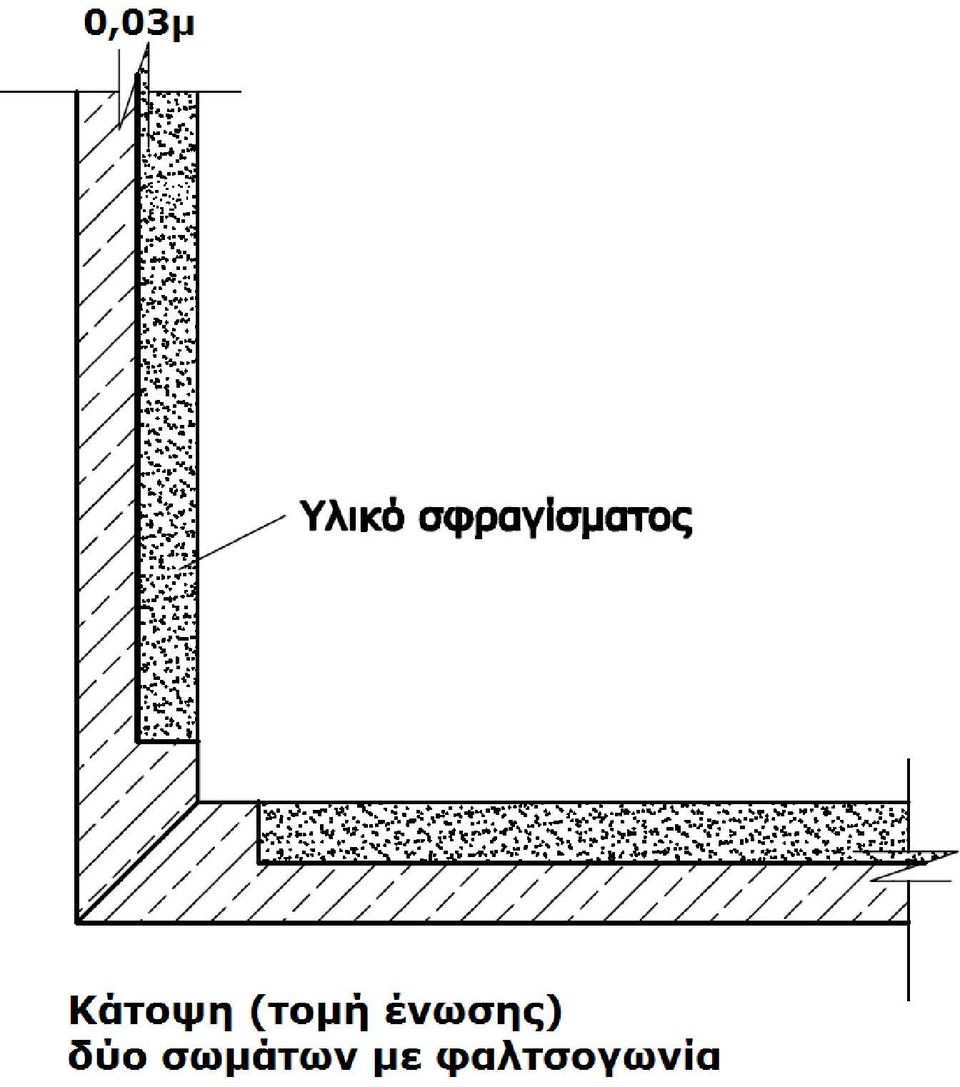

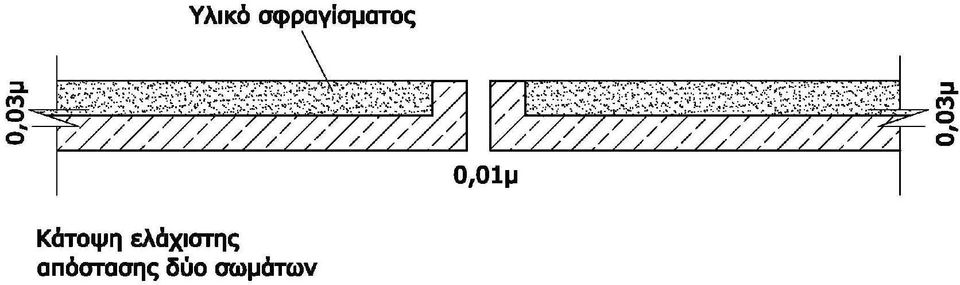

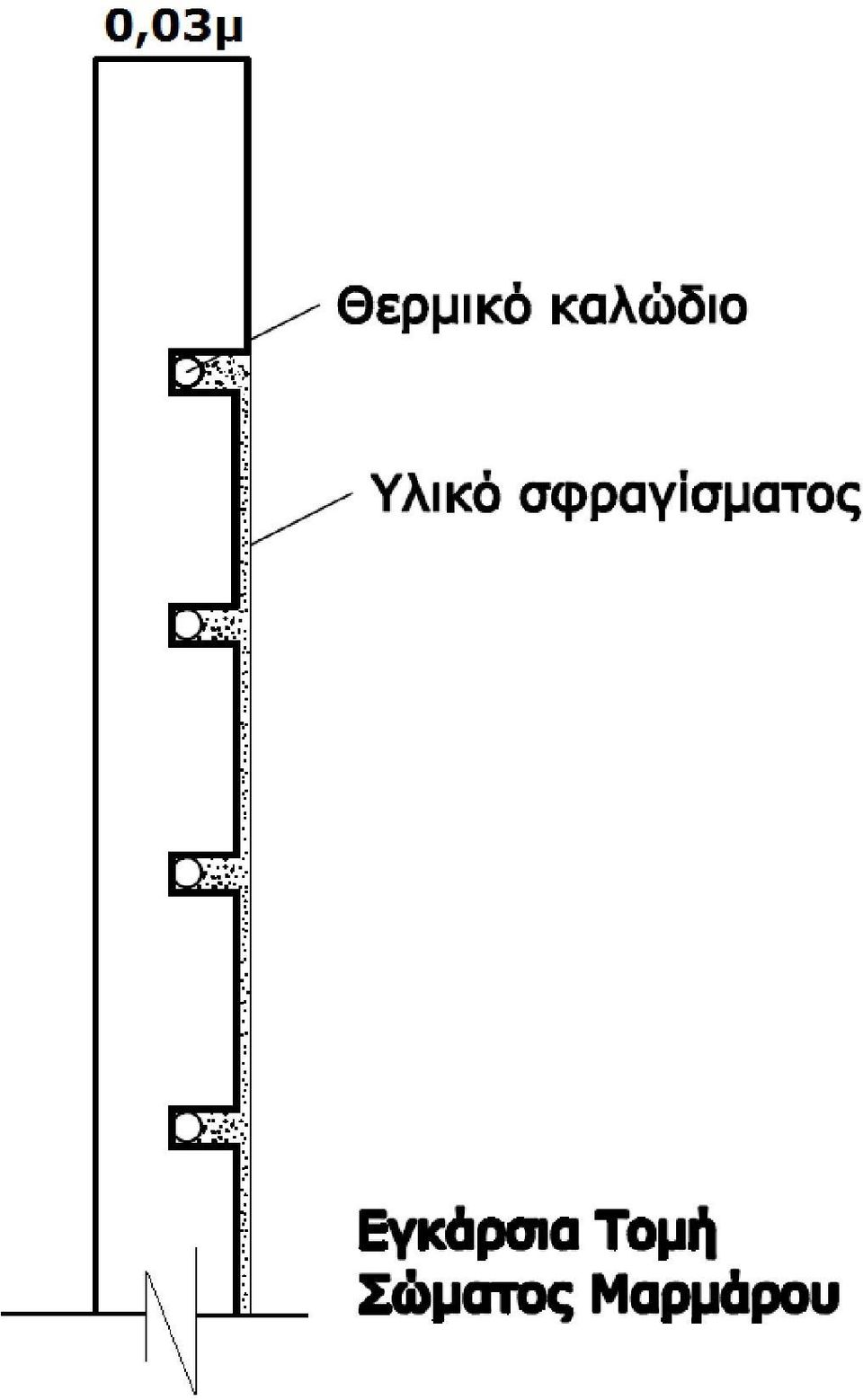

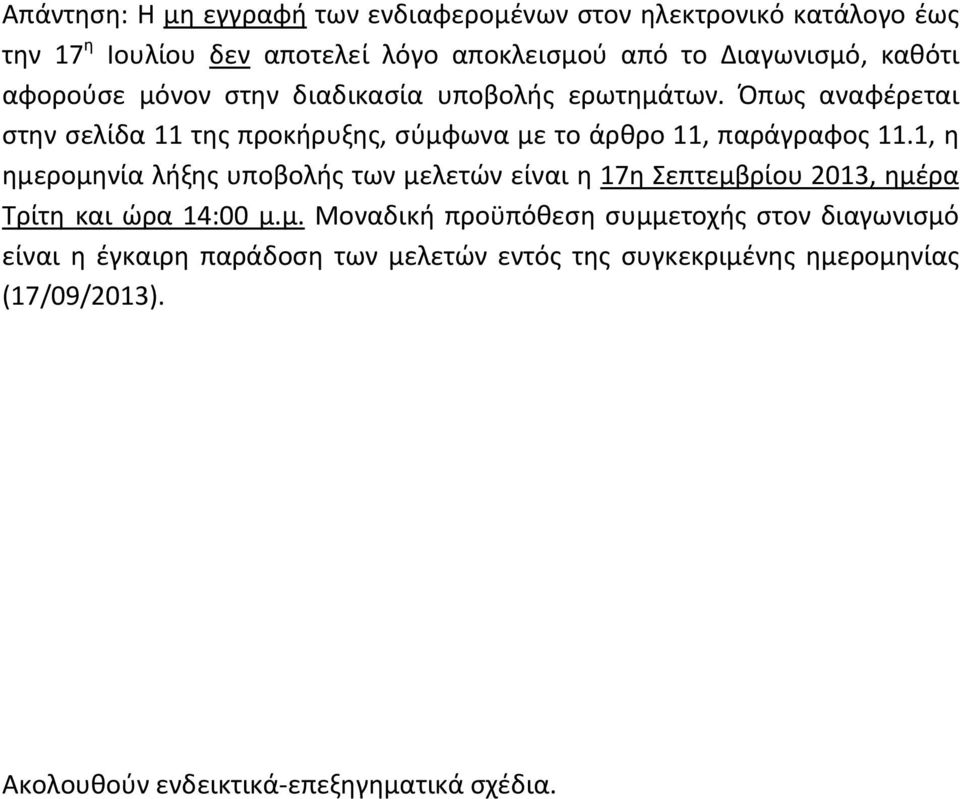

9 Απάντηση: Η μη εγγραφή των ενδιαφερομένων στον ηλεκτρονικό κατάλογο έως την 17 η Ιουλίου δεν αποτελεί λόγο αποκλεισμού από το Διαγωνισμό, καθότι αφορούσε μόνον στην διαδικασία υποβολής ερωτημάτων. Όπως αναφέρεται στην σελίδα 11 της προκήρυξης, σύμφωνα με το άρθρο 11, παράγραφος 11.1, η ημερομηνία λήξης υποβολής των μελετών είναι η 17η Σεπτεμβρίου 2013, ημέρα Τρίτη και ώρα 14:00 μ.μ. Μοναδική προϋπόθεση συμμετοχής στον διαγωνισμό είναι η έγκαιρη παράδοση των μελετών εντός της συγκεκριμένης ημερομηνίας (17/09/2013). Ακολουθούν ενδεικτικά-επεξηγηματικά σχέδια.
