DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei
|
|
|
- Ῥαχήλ Ζαΐμης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 ERAF aktivitāte Atbalsts lietišķajiem pētījumiem valsts zinātniskajās institūcijās Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei Projekta norises vieta: Elektronikas un datorzinātņu institūts Līguma Nr. VPD1/ERAF/CFLA/05/APK/2.5.1./000016/007 Projekta vadītājs: Dr.sc.comp. Modris Greitāns Projekta asistente: Tamāra Laimiņa Sākums: 2006.gada. 1.jūlijs. Ilgums: 24 mēneši Beigas: 2008.gada 30.jūnijs Finansējums: LVL PROJEKTU LĪDZFINANSĒ EIROPAS SAVIENĪBA Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei
2 Īsa priekšvēsture: Projekta ideju pieteikums sagatavots 2003.gadā. Projekta ideja tiek izvēlēta ERAF līdzfinansējuma pieteikuma rakstīšanai. Ideju pieteikuma projekta rezultāti tiek neatzīti. Projekta pieteikums atklātam projekta konkursam tiek sagatavots 2005.gada sākumā. Projekta izpilde apstiprināta 2006.gada 12.aprīlī. Līgums noslēgts 2006.gada 8.jūnijā. Līdz ar to projekta izpilde formāli var sākties. Priekšfinansējums projekta izpildei no IZM tiek saņemts sākot ar 2006.gada septembri. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 2
3 Projekta mērķi Veicināt uz zinātņietilpības rēķina konkurētspējīgas produkcijas ražošanu un pielietošanu Latvijas tautsaimniecībā. Izveidot DASP Virtuālo instrumentu tehnoloģiju modernu, augstas kvalitātes, daudzfunkcionālu, datorizētu iekārtu ražošanai, lai pilnīgāk nodrošinātu pētniecisko, mācību un industriālo sfēru ar signālu analīzes aparatūru. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 3
4 Aktivitātes: 1. Akt. DASP virtuālo instrumentu struktūru, funkciju, darbības pamatprincipu un specifikāciju noteikšana 1. Multifunkcionālu virtuālo instrumentu struktūru izstrāde signālu analīzei laika un frekvenču apgabalos. 2. Veicamo funkciju definēšana iekārtu potenciālajiem pielietojumiem zinātniski pētnieciskajā, mācību un tautsaimniecības sfērās. 3. Izmantojamo datu apstrādes metožu un darbības algoritmu kopas noteikšana. 4. Virtuālo instrumentu potenciālo specifikāciju izveide. 2. Akt. Divu veidu- mazcenas un augstparametru, virtuālo instrumentu aparatūras izstrāde un eksperimentālo prototipu izgatavošana 1. Virtuālo instrumentu aparatūras tehnoloģiskā izpildījuma izpēte un izvēle. 2. Principiālo elektrisko shēmu izstrādāšana. 3. Montāžas plašu kopsalikumu izveide. 4. Virtuālo instrumentu eksperimentālo paraugu elektroniskās aparatūras montāža. 5. Pilotiekārtu noskaņošana Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 4
5 3. Akt. DASP Virtuālo instrumentu programmnodrošinājuma radīšana 1. Programmējamo mikroshēmu projektēšana. 2. Iekārtu sadarbības interfeisa ar datoru kontroliera programmēšana. 3. Izmantojamo DASP algoritmu bibliotēkas izveide valodās C un G. 4. Lietotāju grafisko interfeisu izstrāde. 5. Virtuālo instrumentu programmatūras projektu izstrāde un noskaņošana 6. Attālinātā darba ar instrumentiem iespējas izveide un noskaņošana. 4. Akt. Eksperimentālie pētījumi DASP virtuālo instrumentu darbības novērtēšanai, demonstrēšanai un signālu apstrādes modelēšanai 1. Iekārtu reāli iegūstamo parametru noteikšana un to uzlabošanas iespēju izpēte. 2. Eksperimentālo paraugu funkcionalitātes novērtēšana un iespējas tās attīstīšanai. 3. Praktiskā darba pieredzes apgūšana konkrētu pielietojumu apstākļos. 4. Metodisko ieteikumu un norādījumi izstrādāšana lietotājiem Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 5
6 Motivācija VI ir efektīvs veids elastīgu mērsistēmu izveidei + Priekšrocība ir PC resursi datu vizualizācijai un VI vadībai; Trūkums ir interfeisa ierobežotā caurlaides kapacitāte. Vienmērīgā diskretizācija ierobežo mērsistēmas frekvenču joslu. ACP ieejas josla tipiski ir platāka par maksimālo diskretizācijas frekvenci. Tiek izmantots A/C pārveidojums ar nevienmērīgu diskretizāciju +Frekvenču uzklāšanās tiek nospiesta, josla ir paplašināta;» Speciāls diskretizācijas draiveris aparatūrā;» Specifiski apstrādes algoritmi programmatūrā. A priori informācija par signāla īpašībām ļauj uzlabot analīzes rezultātus. Virtuālo instrumentu programmatūrai sevī jāietver: augsta aprēķinu veiktspēja, ērta lietotāju interfeisu veidošana, vienkārša (unificēta) datora aparatūras portu izmantošana. Virtuālo instrumentu veidošanai labi piemērota ir LabVIEW vide. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 6
7 Projekta kopskats Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 7
8 Rezultāti un auditējamās vērtības (I) Sagatavoti inženierzinātņu jaunie speciālisti: Rolands Šāvelis (doktorants) Mārtiņš Liepiņš (beidzis maģistratūru, asistents) Igors Homjakovs (beidz maģistratūru) Aivars Ševerdaks (beidz maģistratūru) Māris Kalbergs (beidz maģistratūru) Gatis Šūpols (asistents) Trīs zinātniskās publikācijas: 1. Par DASP pieeju virtuālo instrumentu izstrādei M. Greitans Virtual instrumentation in an extended frequency range using Digital Alias-free Signal Processing, Proc.of the 2006 Remote Engineering and Vitual Instrumentation Symposium, Maribor, Slovenia, Jun Par DASP signālapstrādes algoritmiem laika-frekvenču apgabalā M.Greitans. Time-Frequency Analysis of Non-uniformly Sampled Signals. Proceedings of the 2007 Workshop on Digital Alias-free Signal Processing, London, UK, Apr., Par Vignera-Villes sadalījumu nevienmērigi diskretizētiem signaliem M.Greitans. Discrete Wigner-Ville distribution in nonuniform sampling case, 7th International Conference SampTA 2007, Thessaloniki, Greece, June 2007 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 8
9 Rezultāti un auditējamās vērtības (II) Izstrādāti DASP virtuālo instrumentu skiču projekti un Radīta eksperimentālo iekārtu (prototipu) aparatūra: 669MHz frekvenču diapazona signālu analizators; 24MHz reāla laika signālu mazcenas analizators; 24MHz reāla laika brīvas formas signālu ģenerators Izstrādāta virtuālo instrumentu programmatūra brīvas formas un standarta funkciju signālu ģenerēšanai; apstrādei laika, frekvenču un laika-frekvenču apgabalos: vienmērīgi diskretizētiem signāliem nevienmērīgi diskretizētiem signāliem Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 9
10 Rezultāti un auditējamās vērtības (III) Aprakstīta DASP virtuālu instrumentu izstrādes metodoloģija - aprakstīta to funkcionalitāte, specifikācija, struktūra, tehniskie projekti un realizācija. Sagatavots iesniegšanai patenta pieteikums Metode un ierīce signāla laika-frekvences reprezentācijas paaugstinātas izšķirtspējas iegūšanai Publicitāte: Izveidota tīmekļa lapa par projektu, izvietota plāksne par ERAF līdzfinansējumu un plakāts par projektu, tiek organizēti semināri ražotājiem un lietotājiem. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 10
11 Projekta komanda Tamāŗa Laimiņa projekta asistente Aija Katlapa - grāmatvede Jevgēnijs Buls programmējamās loģikas projektēšana Rolands Šāvelis - diskrētā signālu apstrāde Māris Kalbergs - elektronikas inženieris Aivars Ševerdaks programmēšana LabVIEW Mārtiņš Liepiņš programmēšana LabVIEW Igors Homjakovs - elektronikas un programmēšanas inženieris Gatis Šūpols - elektronikas inženieris Jānis Vīksna iespiedplašu projektēšana Ivars Karelis - konstruktors Andris Dišs - programmētājs Uldis Jansons - atslēdznieks Modris Greitāns projekta vadītājs Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 11
12 Paldies par uzmanību! Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 12

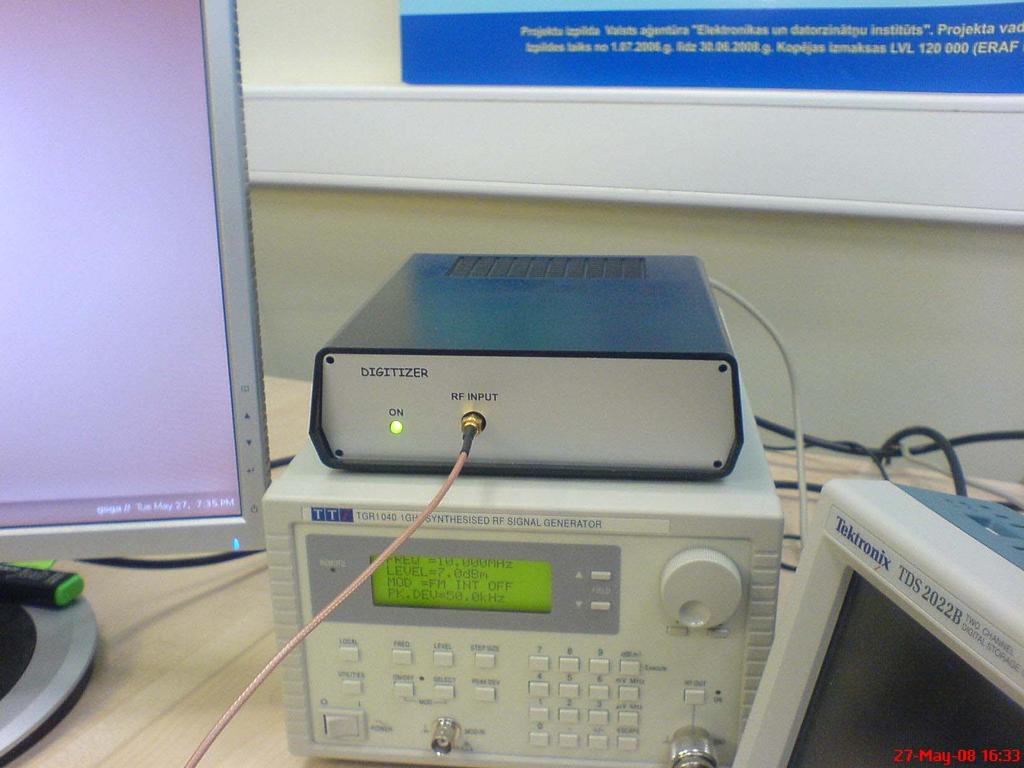

13 Projektā ietvaros rādītā Platjoslas (670 MHz) signālu reģistratora Izstrādes metodika Igors Homjakovs Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 1
14 Uzdevums: Radīt iekārtu PLATJOSLĪGU (frekvenču diapazonā) signālu datu ieguvei REALĀ LAIKĀ ar iespēju PROGRAMMISKI mainīt tās funkcionalitāti neizmainot iekārtas struktūru. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 2
15 clk PCI Express Interface RX TX PHY XIO1100 Data 16bit FPGA Cyclone II 8-bit FIFO Memory 12-bit ADC Input 2V p-p 100 KHz Mhz PCI-E Interfeiss Control Signals refclk 100MHz Control Signals CPLD Control Signals Ieeja ADC clk Nevienmērīgas diskretizācijas realizācija Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Mean sampling rate Equivalent sampling rate Alias-free analog bandwidth MSPS MSPS MHz Fine Tuning Delay Coarse Tuning Delay MUX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 3
16 clk PCI Express Interface RX TX PHY XIO1100 Data 16bit FPGA Cyclone II 8-bit FIFO Memory 12-bit ADC Input 2V p-p 100 KHz Mhz PCI-E Interfeiss Control Signals refclk 100MHz Control Signals CPLD Control Signals Ieeja ADC clk Nevienmērīgas diskretizācijas realizācija Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Mean sampling rate Equivalent sampling rate Alias-free analog bandwidth MSPS MSPS MHz Fine Tuning Delay Coarse Tuning Delay MUX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 4
17 clk PCI Express Interface RX TX PHY XIO1100 Data 16bit FPGA Cyclone II 8-bit FIFO Memory 12-bit ADC Input 2V p-p 100 KHz Mhz PCI-E Interfeiss Control Signals refclk 100MHz Control Signals CPLD Control Signals Ieeja ADC clk Nevienmērīgas diskretizācijas realizācija Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Mean sampling rate Equivalent sampling rate Alias-free analog bandwidth MSPS MSPS MHz Fine Tuning Delay Coarse Tuning Delay MUX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 5
18 clk PCI Express Interface RX TX PHY XIO1100 Data 16bit FPGA Cyclone II 8-bit FIFO Memory 12-bit ADC Input 2V p-p 100 KHz Mhz PCI-E Interfeiss Control Signals refclk 100MHz Control Signals CPLD Control Signals Ieeja ADC clk Nevienmērīgas diskretizācijas realizācija Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Mean sampling rate Equivalent sampling rate Alias-free analog bandwidth MSPS MSPS MHz Fine Tuning Delay Coarse Tuning Delay MUX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 6
19 EPP Interface TRANSCEIVER 8-bit FIFO Memory 12-bit ADC Input 2V p-p 100 KHz Mhz Control Signals EPP Interfeiss Control Signals CPLD ADC clk Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Mean sampling rate Equivalent sampling rate Alias-free analog bandwidth MSPS MSPS MHz Fine Tuning Delay Coarse Tuning Delay MUX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 7
20 Nevienmērīgas diskretizācijas realizācija Ar nevienmērīgas diskretizācijas palīdzību ir iespēja apstrādāt plašāku frekvenču diapazonu. Sampling pulse former MHz Clock Divider by 9 to 16 Pulse shaper Tuning PRG Control Delay block 0/747 ps Input ADC (AD9433) FIFO Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 8
21 CPLD čipa programma Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 9
22 PCI-Express Interfeisa Realizācija Interfeiss ļauj sasniegt datu pārraides ātrumu līdz 250 MB/s Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 10
23 Programmvadāma iekārta Virtuālais instruments Spektroanalizātors Digitālais osciloskops Software Hardware Input Programmvadāmais radio (SDR) Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 11
24 Parametri Maksimālā ieejas signāla vērtība: 2 Vp-p Dinamiskais diapazons: 60dB Izšķirtspēja: 12 biti Frekvenču diapazons: 100 KHz MHz Interfeiss: PCI Express x1 Maksimālais datu apmaiņas ātrums: 250 MB/s Ieeju skaits: 1 Barošana: +3.3, +12 (no PC mātesplates) Trigeris: 1 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 12

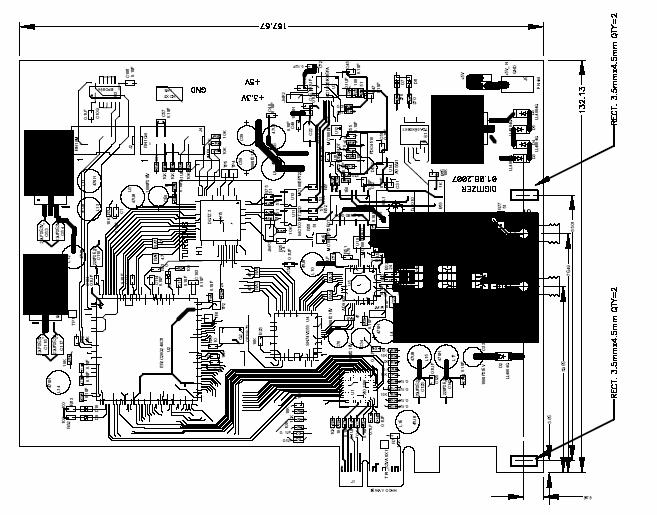

25 6-slāņu iespiedplate Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 13
26 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 14
27 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 15
28 Atziņas. Nākotnes iespējas. Izvēlētās FPGA mikroshēmas dokumentācijā norādītie tehniskie parametri neatbilst tiem, kurus var reāli sasniegt. Pielietojot jaudīgāku FPGA mikroshēmu var izvairīties no CPLD mikroshēmas un FIFO atmiņas, kā arī realizēt PCI-Express x4-x16 interfeisus, sasniedzot lielākus datu pārraides ātrumus clk PCI Express Interface RX TX PHY XIO1100 Data 16bit Control Signals refclk 100MHz FPGA Cyclone II 8-bit Control Signals FIFO Memory CPLD Control Signals 12-bit ADC Input 2V p-p 100 KHz Mhz ADC clk Divide ratio control signals Global clk Delay control signal CLK 669 MHz Programmable Divider Pulse Sharper (5 ns) Fine Tuning Delay MUX Coarse Tuning Delay Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 16
29 Paldies par uzmanību! Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 17
30 SIGNĀLU APSTRĀDES METODES LAIKA, FREKVENČU UN LAIKA-FREKVENČU APGABALOS Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 1
31 Nosacījumi Signāls var tikt diskretizēts divos veidos: vienmērīgi nevienmērīgi Diskretizējot vienmērīgi, jāievēro Naikvista kritērijs, kas nosaka diskretizācijas frekvences minimālo vērtību Diskretizējot nevienmērīgi, šis ierobežojums var tikt neņemts vērā Nevienmērīgas diskretizācijas pielietojums ļauj palielināt apstrādājamā signāla frekvenču joslu, īpaši nepalielinot iekārtas izgatavošanas izmaksas prasa speciālus signālapstrādes algoritmus Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 2
32 Signālapstrādes algoritmi Laika apgabals Signāla parametru noteikšana Dažādu veidu filtrācija Frekvenču apgabals Diskrētā Furjē transformācija (DFT) Secīga komponenšu izvilkšana (SECOEX) Minimālo kvadrātu metode (LMS) Signālatkarīga transformācija (SDT) Laika-frekvenču apgabals Īsintervāla Furjē transformācija (STFT) Īsintervāla signālatkarīga transformācija (STSDT) Vilnīšu analīze (WT) Vīgnera-Villes sadalījums (WVD) Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 3
33 Laika apgabals Amplitūdas un laika mērīšana starp diviem vai vairākiem signāla punktiem, piemēram: periodiska signāla perioda noteikšana impulsa kāpuma vai krituma laika noteikšana pārejas procesu laika noteikšana Signāla ciparu filtrācija: gludinošie filtri zemfrekvenču filtri augstfrekvenču filtri joslu filtri sprostfiltri kompozīcija ar brīvi izvēlētu funkciju Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 4
34 Frekvenču apgabals, DFT Signāla attēlojumu frekvenču apgabalā nosaka DFT izteiksme: N 1 Ṡ f = n= 0 s n e j2π f t n, Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 5
35 Frekvenču apgabals, SECOEX A priori informācija: signāls sastāv no vienas vai vairākām harmonikām Uzdevums ir noteikt katras harmonikas frekvenci, amplitūdu un fāzi Algoritms uzdevuma izpildei: {s 1n }={s n } n= 1 N s in A i sin 2πf i t n +φ i 2 =min s i+1 n =s in A i sin 2πf i t n +φ i Algoritma katrā iterācijā tiek aprēķināta viena harmonika, kas tālāk tiek atņemta no signāla Atlikušais signāls šo harmoniku vairs nesatur, tāpēc nākamajā iterācijā tiek aprēķināta jau cita harmonika Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 6
36 Frekvenču apgabals, SECOEX Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 7
37 Frekvenču apgabals, LMS Aproksimējošo harmoniku frekvences tiek iepriekš uzdotas, lai tālāk meklētu to amplitūdas un fāzes, risinot minimizācijas uzdevumu N s ( 2π f t + ϕ ) kur M N / 2 ir uzdoto frekvenču f skaits M n n= 1 m= 1 A m sin m m n m 2 = min, Metode ir efektīvi pielietojama periodiska signāla spektra aprēķinam, ja zināms tā periods frekvenču joslā ierobežota signāla spektra aprēķinam, ja zināma tā frekvenču josla Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 8

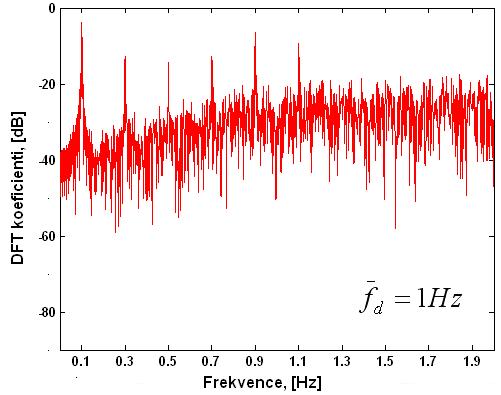

38 Frekvenču apgabals, LMS Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 9
39 Frekvenču apgabals, SDT Signāla attēlojumu frekvenču apgabalā iegūst, izmantojot minimālās dispersijas (MV) filtru, kura koeficientus aprēķina, zinot signāla autokorelācijas matricu 1 R e( f0) amv ( f0) = H 1 e ( f ) R e( f ) MV filtra izejas signāla dispersijas vērtība sniedz informāciju par signāla spektrālo jaudu pie frekvences f 0 1 ρ MV ( f0) = H 1 e ( f ) R e( f ) Autokorelācijas matricas novērtējumam var izmantot DFT Matricas vērtību precizēšanai tiek izmantots iteratīvs algoritms Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 10
40 Frekvenču apgabals, SDT Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 11
41 Laika-frekvenču apgabals Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 12
42 Laika-frekvenču apgabals, STFT Īsintervāla Furjē transformāciju nosaka izteiksme STFT ( t, f ) + * j2π fτ = s( τ ) g ( τ t) e dτ Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 13
43 Laika-frekvenču apgabals, WT Vilnīšu analīze tiek veikta, balstoties uz signāla transformācijas izteiksmi + 1 * τ t WT ( t, a) = s( τ ) h dτ, a a kur h(t) ir analīzei izmantotā vilnīša funkcija ar centrālo frekvenci f un 0 a = f ir mērogošanas faktors 0 / f Vilnīšu analīzes gadījumā loga garums, pieaugot frekvencei, samazinās, tāpēc samazinās arī frekvenču izšķirtspēja pie lielām frekvencēm, bet izšķiršana laikā samazinās pie mazām frekvencēm Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 14
44 Laika-frekvenču apgabals, WVD Vīgnera Villes sadalījumu definē ar iteiksmi WVD( t, f ) + * j 2π fτ = s t + s t e dτ 2 2 WVD nodrošina augstu izšķiršanas spēju gan laika, gan frekvenču apgabalā signāliem, kas satur vienu komponenti Ja signālam ir vairākas komponentes, tad iegūtais rezultāts komponenšu savstarpējās interferences rezultātā vairs nav viennozīmīgs τ τ Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 15
45 Paldies! Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 16
46 Mazcenas signālu ģeneratora un reģistratora izstrādes metodika Gatis Šūpols Māris Kalbergs PROJEKTU LĪDZFINANSĒ EIROPAS SAVIENĪBA Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei
47 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 2
48 Prezentācijas saturs Signālu ģenerators - Izstrādājamās iekārtas apraksts - Tiešās ciparu sintēzes (DDS) sniegtās iespējas - Iekārtas struktūra un tās apraksts - Tehnisko parametru apkopojums - Funkcionalitātes un tehniskie uzlabojumi Signālu reģistrators - Izstrādājamās iekārtas apraksts - Iekārtas struktūra un tās apraksts - Nevienmērīgā diskretizācija - Tehnisko parametru apkopojums - Funkcionalitātes un tehniskie uzlabojumi Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 3
49 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 4
50 SIGNĀLU ĢENERATORS Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 5
51 Prasības izstrādāmajai iekārtai Brīvi izvēlētas formas signāla ģenerēšana Standarta formas signālu ģenerēšana (sinusoidāls, taisnstūris, trijstūris) Amplitūdas un frekvenču maiņas iespēja Plašas modulētu signālu iegūšanas iespējas (AM; ASK; FM;FSK;PSK;BPSK) Iespēja sinhronizēt iekārtu ar citu ārēju ierīci Iekārtas vadībai izmanto personālo datoru (PC) Virtuālo instrumentu (VI) koncepcija Zemas iekārtas ražošanas izmaksas Pielietojuma sfēras: Mācību iestāžu laboratoriju aprīkojums Palīgierīce pasniedzējiem lekcijās, nelielās remontdarbnīcās vai elektroniskās aparatūras izstrādes laboratorijās u.c. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 6
52 Izstrādājamās iekārtas sastāvdaļas Brīvas formas signāla kanāls (AWG): Brīvas formas, standarta formas signāliem Brīvas formas signālam piesaistīta markera izeja: Brīvas formas signāla sinhronizācijai ar ārēju iekārtu Sinhronizācijas ieeja: Vienreizēja, periodiska AWG signāla vadībai Divas sinusoidālu signālu izejas: Dāžādu modulētu signālu demonstrācijai Takts signāla ģeneratora izeja: Citu iekārtu takts (clock) ģenerators Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 7
53 Brīvas formas signāla ģenerēšanas princips Iekārta Ciparu signāls Atmiņa Analogs signāls CAP U Iekārta kas ģenerē signālu Iekārtas vadība Vadība t U X? t Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 8
54 Atmiņas izmantošanas iespējas Signāla ieraksts k InData[15..0] OutData[15..0] FIFO (First In First Out) atmiņa Darbības režīmi: Vienreizējs 64k režīms Cikliskais režīms Reālā laika režīms (30MB/s) Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 9
55 Tiešās ciparu sintēzes (DDS) integrālā mikroshēma Iekārta Ciparu signāls Atmiņa Iekārta kas ģenerē signālu Iekārtas vadība CAP Analogs signāls Vadība DDS Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 10
56 Tiešā ciparu sintēze Direct digital synthesis (DDS) Darbības pamatā: Ciparu formā ģenerēta signāla pārveide analogā signālā Priekšrocības: Smalka, ātra frekvenču un fāzes maiņas iespēja Parametru ciparu vadība Plašas modulācijas iespējas Vienas integrālās shēmas risinājums Trūkumi: Ierobežota signālu formas izvēle (parasti tikai sinusoidāls) Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 11
57 Tiešā ciparu sintēzatora (DDS) darbība Rotējošs vektors DDS iekšējā struktūra Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 12

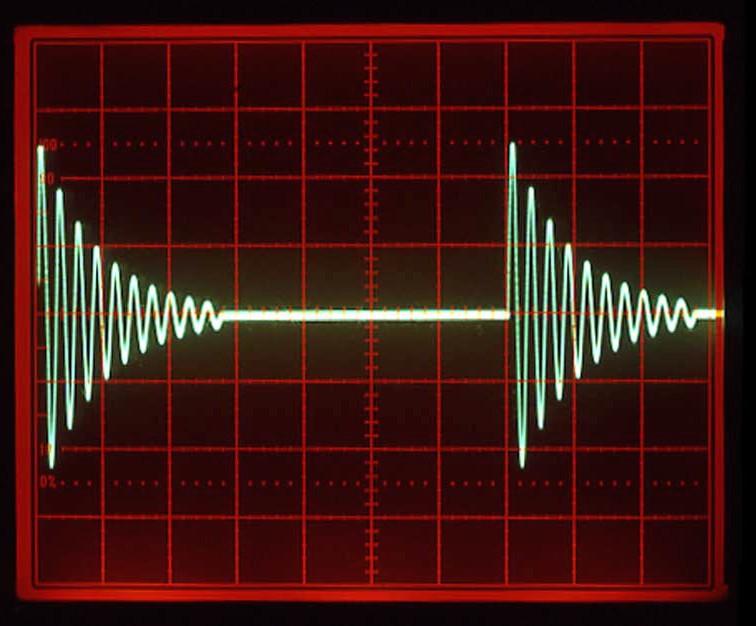

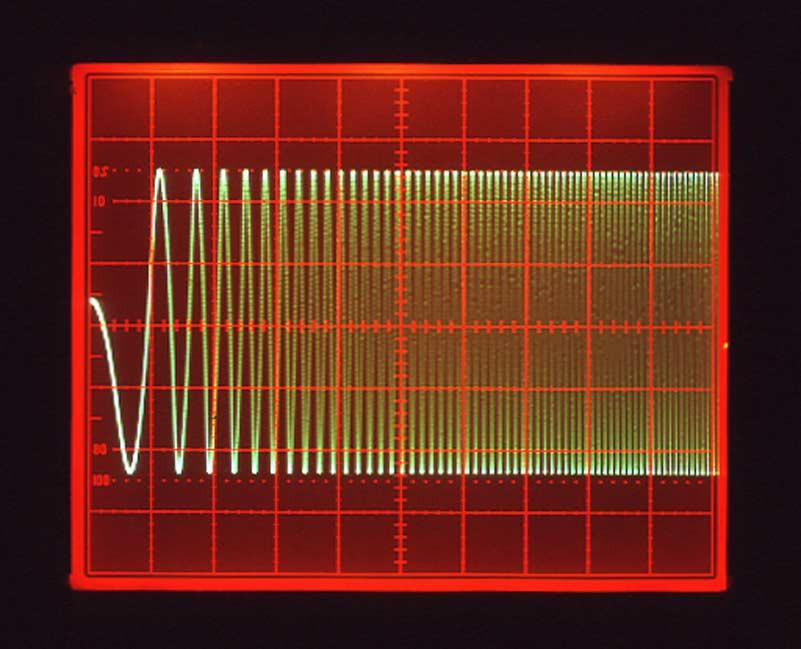

58 Iegūstamo signālu fomu paraugi Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 13
59 Iekārtas struktūra un tās apraksts USB FIFO DAC PLD DDS Analogā apstrāde Markera izeja Analogā apstrāde Trigera ieeja Aparatūra Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 14
60 USB un PLD sadarbība DATAST <->Dati ADDRST <-> Komanda OE <-> Virziens IFCLK - Sinhr. ģen. FD[15:0] <->Dati Komanda RDY0; RDY1 Sadabības biti Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 15
61 Altera MAX II PLD iekšējā blokshēma Reset Trigger AWG control USB chip 3 16 Databus Frequency prescaler 3 Control FIFO chip Monitoring FIFO memory control Global Clock General control & USB chip interface Arbitrary Waveform Generator Circuit DDS chip control 8 SPI Devices Control 4 Read Clk Flags Control Address Data DDS chip Clock Offset DACs EPM240T100C 5 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 16
62 AWG darbības princips AWG blokshēma Iekārtas vadības etapi: Komandu nosūtīšana D AC D [11..0] D [15..0] U SB U SB F IF O Signāla ierakstīšana atmiņā D [15..12] Signāla ģenerēšana: M arker output ALT ER A analog in D AC com p PC vadīta Ārēja signāla vadīta Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 17
63 AWG kanāla blokshēma 0.2Vpp... 2Vpp 2Vpp... 20Vpp M UX D [11..0] O ffset D AC 5M H z Filter 60M H z Filter B uf. AWG out F IF O to MOD. (AWG mod.) DA C Gain DAC DA C 0dB/-20dB Ofset DAC 10Hz...25MHz ±0.5V ±5V Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 18
64 DDS darbības princips DDS blokshēma D [15..0] U SB Iekārtas vadības etapi: ALT ER A U SB D [7..0] A [5..0] I Komandas nosūtīšana Signāla parametru ierakstīšana Signāla ģenerēšana DDS Q T es t C LK Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 19
65 DDS kanāla blokshēma Offset ±0.5V DAC Offset "0 drift I DDS Q MUX 60MHz Filter Buf. MIX + 60MHz Filter 0.2Vpp... 2Vpp AWG + MIX Clo ck C omp o ut MUX "0 drift Buf. 0.2Vpp... 2Vpp Offset DAC Offset ±0.5V Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 20
66 Tehnisko parametru apkopojums Brīvas formas ānalogā signāla kanāls: Izejas pretestība: 50 Ω Izejas signāla amplitūdas diapazoni: 1) ±100mV...±1V (-20dB); 2) ±1V...±10V (0dB); Vertikāla izškirtspēja: 12bit; Nulles nobīdes maiņas diapazons: 1) -0.5V V 2) -5V...+5V; Signāla frekvenču diapazons: a) Sinusiodālam signālam: Mhz b) Brīvas formas signālam: Mhz Atmiņa: 64K * 12 biti Filtrs: 5Mhz vai atslēgts (60Mhz) Izzejas aizsardzība pret īslēgumu: neierobežota laika; Izejas pretestība: 50Ω; Signāla ģēnerācija (veidošana): Signāla atmiņas ietilpbība: nolašu; Maksimālais izjejas datu izmaiņas ātrums: (max output update rate) nolases/s; Darbības režīmi: Periodisks, Impulsveida; Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 21
67 Tehnisko parametru apkopojums Dalīti sinusa/modulēta un kosinusa/modulēta signāla kanāli: Izejas pretestība: 50 Ω Sinusoidāla/kosinusoidāla izejas signāla (nesējsignāla) frekvenu diapazons: 10Hz - 50Mhz; DDS kanāla kanāla izejas amplitūdas diapazons: ±100mV...±1V; Nulles nobīdes maiņas diapazons: -3V...+3V; Vertikāla izškirtspēja: 12bit; Barošanas bloks: Ārējais +5V, 2A; Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 22
68 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 23
69 SIGNĀLU REĢISTRATORS Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 24
70 Prasības izstrādāmajai iekārtai 2 ieejas kanāli, 1 sinhronizācijas ieeja, 1 testa signāla izeja Plašas signālu analīzes iespējas: laika, frekveņču, laika frekveņču apgabalā Iespēja izmantot standarta 1:1 un 1:10 taustus (Probes) Iespēja sākt signāla diskretizāciju pēc kāda noteikta notikuma Nevienmērīgas diskretizācijas pielietošana Iekārtas vadībai izmanto personālo datoru (PC) Virtuālo instrumentu (VI) koncepcija Zemas iekārtas ražošanas izmaksas Pielietojuma sfēras: Mācību iestāžu laboratoriju aprīkojums Palīgierīce pasniedzējiem lekcijās, nelielās remontdarbnīcās vai elektroniskās aparatūras izstrādes laboratorijās u.c. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 25
71 Iekārtas struktūra un tās apraksts Aparatūra Analogā apstrāde ADC Testa Signāla izeja CPLD Analogā apstrāde ADC FIFO USB Trigera ieeja Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 26
72 gain A offset A Reģistratora analogās daļas blokshēma + CH. A GAIN MUX + GAIN drv CH_B Ch_A level B EXT. trig. level DAC COMP DAC gain B DAC offset B sel. ch CH_A A CH. B Trig. IN drv ADC DAC ADC DAC Ch_B level EXT. trig. A COMP Ch_A_trig. DAC Test out COMP From ALTERA test signal zerro level B COMP Ch_B_trig. Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 27
73 Reģistratora ciparu daļas blokshēmas FiFo atmiņas izmantošanas blokshēma AD C _A ADC taktēšanas blokshēma ADC[15..8] CH_A ADC Delay LINE A D C [15..8] FIFO FD [15..0] U SB ALTERA CLK A D C_ B ADC[7..0] CH_B ADC PRNG A D C [7..0] Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 28
74 Neregulārā diskretizācija Realizācija Laika diagrammas Clock AD C [15..8 ] C H _A A DC D elay LIN E Delayed Clock A DC [7..0] C H _B A DC P RNG ALT ER A C LK Delay Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 29
75 USB un CPLD sadarbība D[15..0] FD[15..0] FF 72 trig scr 64 ALTERA HF USB USB 1 2 FIFO 29 RCLK HS DATASTB Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 30
76 Altera MAX II CLPD iekšējā blokshēma Reset Trigger 6 USB chip 16 Databus Controllable frequency divider 3 Control Inputs control Monitoring Random sequences generator Global Clock General control & USB chip interface FIFO memory control 2 5 Digital Delay Line control SPI Devices Control 4 FIFO chip Flags Control Digital Delay Line Offset DACs EPM240T100C 5 Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 31
77 Tehnisko parametru apkopojums Galvenie parametri: Ieeju skaits: 2 kanali, 1 ārējs triggers; Izeju skaits: 1 testa signāla izeja; Vertikālas izvērses sistēma: Iedalu skaits: 10 Izvērses diapazons: 20mV...10V/ied. Kļūda: ±2% Izšķirtspēja: 8 biti (0.39%) Frekvenču diapazons (-3dB): DC: 0-100MHz, AC: 1.6Hz-100MHz Ieejas pretestība: 1MΩ Ieejas kapacitāte: 25 pf Maksimālais ieejas spriegums: ±50 V Dinamiskais diapazons: 50dB; Horizontālās izvērses sistema: Iedaļu skaits: 10 Režimi: Maināma sinhronizācijas pozīcija Ieraksta garums: nolases Laika izvērses ilgums: 5ns/ied...100ms/ied. Reāla laika diskretizācijas frekvence: 1kHz..50MHz Ekvivalentā diskretizācijas frekvence: 100MHz Testa generators Signāla forma: Taisnstūris Frekvenče: 1.6kHz Amplitūda: 3V Barošanas bloks: Ārējs: +7.5V Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 32
78 Paldies par uzmanību! Atklāta projektu konkursa projekts DASP pielietojumu pētījumi konkurētspējīgu virtuālo instrumentu izstrādei 33
