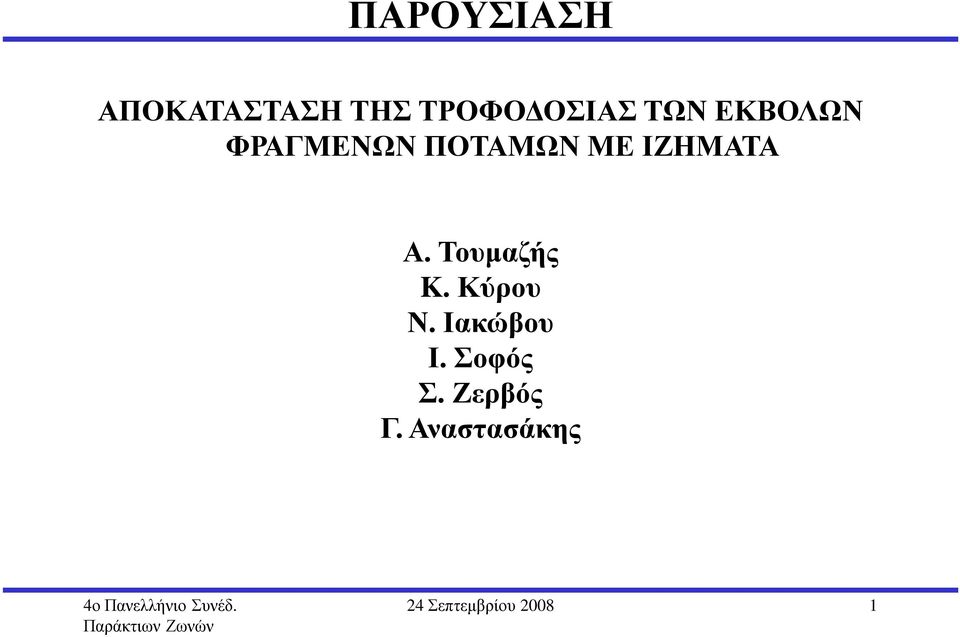

1 ΠΑΡΟΥΣΙΑΣΗ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΤΡΟΦΟ ΟΣΙΑΣ ΤΩΝ ΕΚΒΟΛΩΝ ΦΡΑΓΜΕΝΩΝ ΠΟΤΑΜΩΝ ΜΕ ΙΖΗΜΑΤΑ Α. Τουµαζής K. Κύρου Ν. Ιακώβου Ι. Σοφός Σ. Ζερβός Γ. Αναστασάκης 24 Σεπτεµβρίου

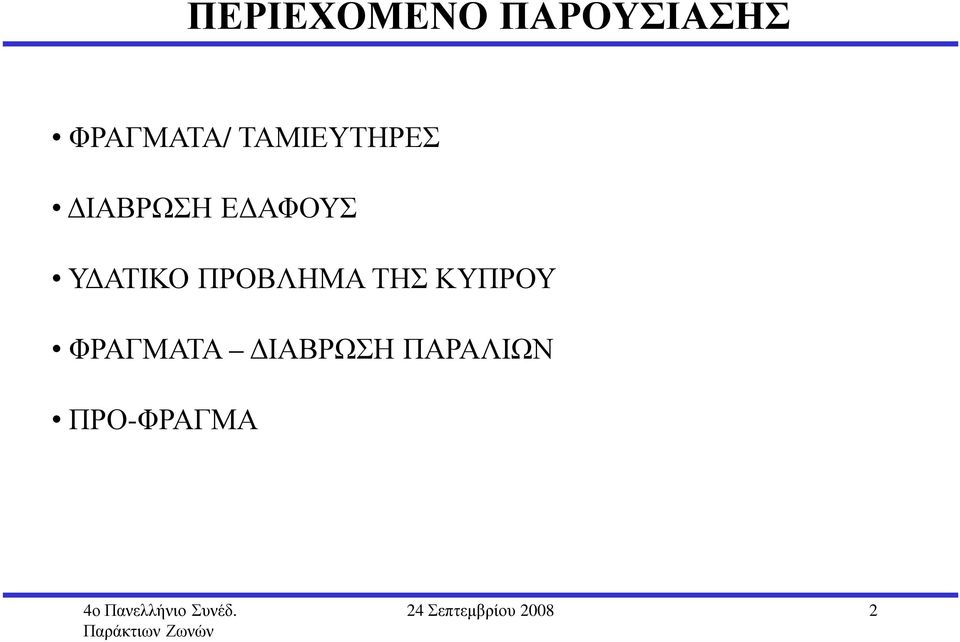

2 ΠΕΡΙΕΧΟΜΕΝΟ ΠΑΡΟΥΣΙΑΣΗΣ ΦΡΑΓΜΑΤΑ/ ΤΑΜΙΕΥΤΗΡΕΣ ΙΑΒΡΩΣΗ Ε ΑΦΟΥΣ Υ ΑΤΙΚΟ ΠΡΟΒΛΗΜΑ ΤΗΣ ΚΥΠΡΟΥ ΦΡΑΓΜΑΤΑ ΙΑΒΡΩΣΗ ΠΑΡΑΛΙΩΝ ΠΡΟ-ΦΡΑΓΜΑ 24 Σεπτεµβρίου

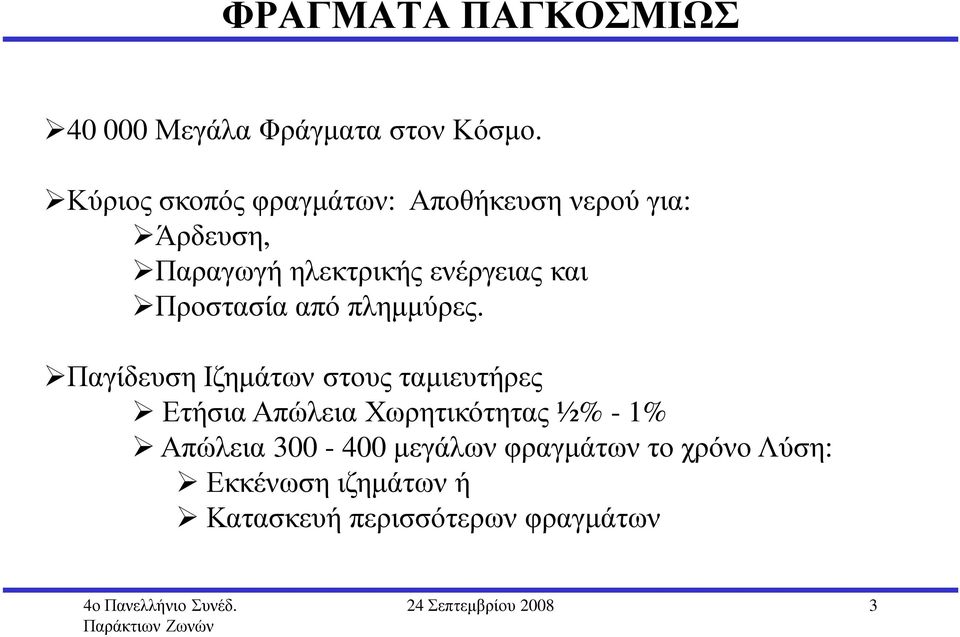

3 ΦΡΑΓΜΑΤΑ ΠΑΓΚΟΣΜΙΩΣ Μεγάλα Φράγµατα στον Κόσµο. Κύριος σκοπός φραγµάτων: Αποθήκευση νερού για: Άρδευση, Παραγωγή ηλεκτρικής ενέργειας και Προστασία από πληµµύρες. Παγίδευση Ιζηµάτων στους ταµιευτήρες Ετήσια Απώλεια Χωρητικότητας ½% - 1% Απώλεια µεγάλων φραγµάτων το χρόνολύση: Εκκένωση ιζηµάτων ή Κατασκευή περισσότερων φραγµάτων 24 Σεπτεµβρίου

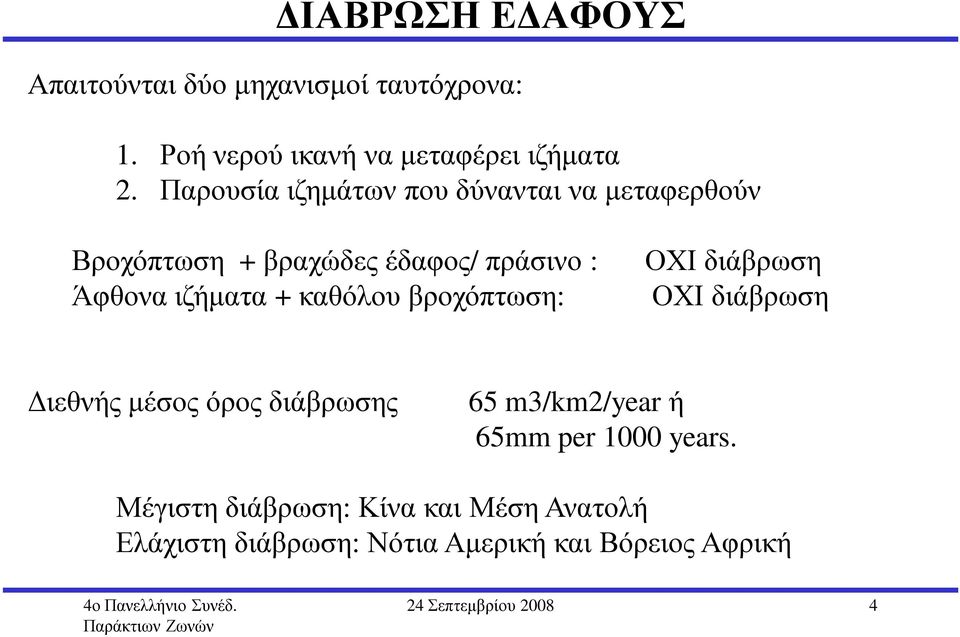

4 ΙΑΒΡΩΣΗ Ε ΑΦΟΥΣ Απαιτούνται δύο µηχανισµοί ταυτόχρονα: 1. Ροή νερού ικανή να µεταφέρει ιζήµατα 2. Παρουσία ιζηµάτων που δύνανται να µεταφερθούν Βροχόπτωση + βραχώδες έδαφος/ πράσινο : Άφθονα ιζήµατα + καθόλου βροχόπτωση: ΟΧΙ διάβρωση ΟΧΙ διάβρωση ιεθνής µέσος όρος διάβρωσης 65 m3/km2/year ή 65mm per 1000 years. Μέγιστη διάβρωση: Κίνα και Μέση Ανατολή Ελάχιστη διάβρωση: Νότια Αµερική και Βόρειος Αφρική 24 Σεπτεµβρίου

5 ΜΕΣΟΓΕΙΟΣ ΘΑΛΑΣΣΑ 24 Σεπτεµβρίου

6 ΚΥΠΡΟΣ 24 Σεπτεµβρίου

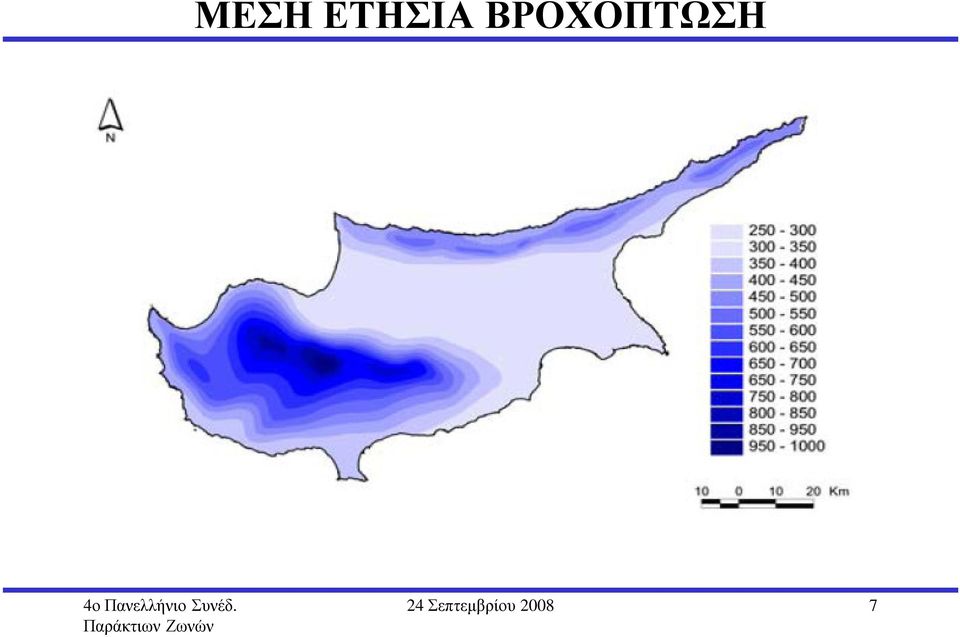

7 ΜΕΣΗ ΕΤΗΣΙΑ ΒΡΟΧΟΠΤΩΣΗ 24 Σεπτεµβρίου

8 ΜΕΧΡΙ ΠΡΟΣΦΑΤΑ 24 Σεπτεµβρίου

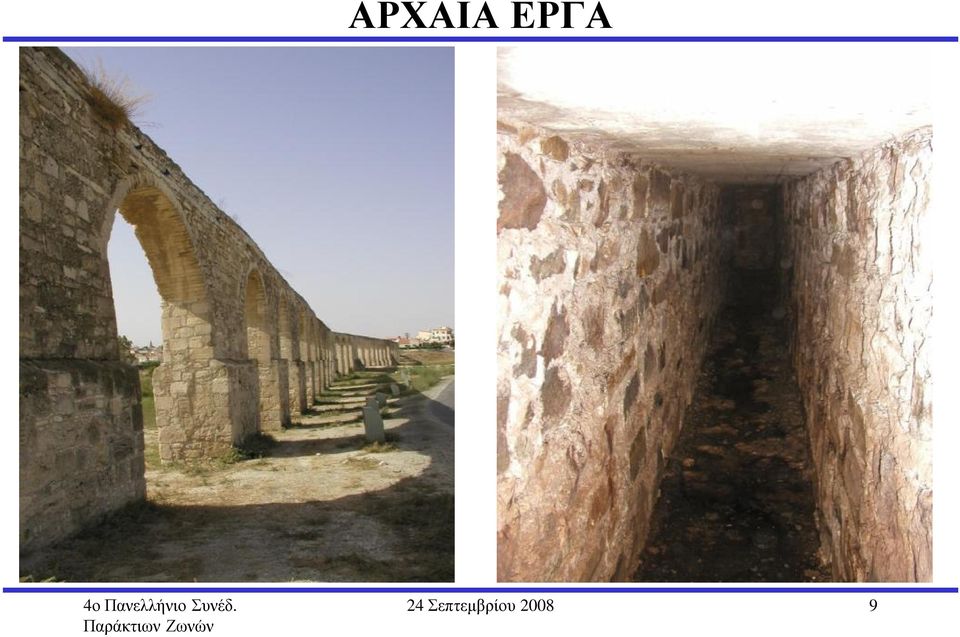

9 ΑΡΧΑΙΑ ΕΡΓΑ 24 Σεπτεµβρίου

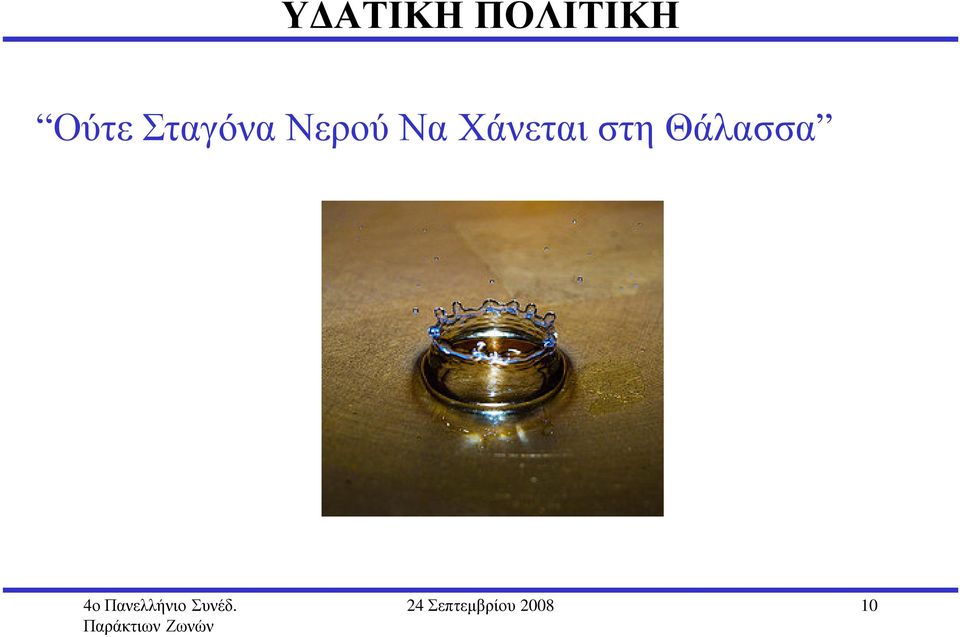

10 Υ ΑΤΙΚΗ ΠΟΛΙΤΙΚΗ Ούτε Σταγόνα Νερού Να Χάνεται στη Θάλασσα 24 Σεπτεµβρίου

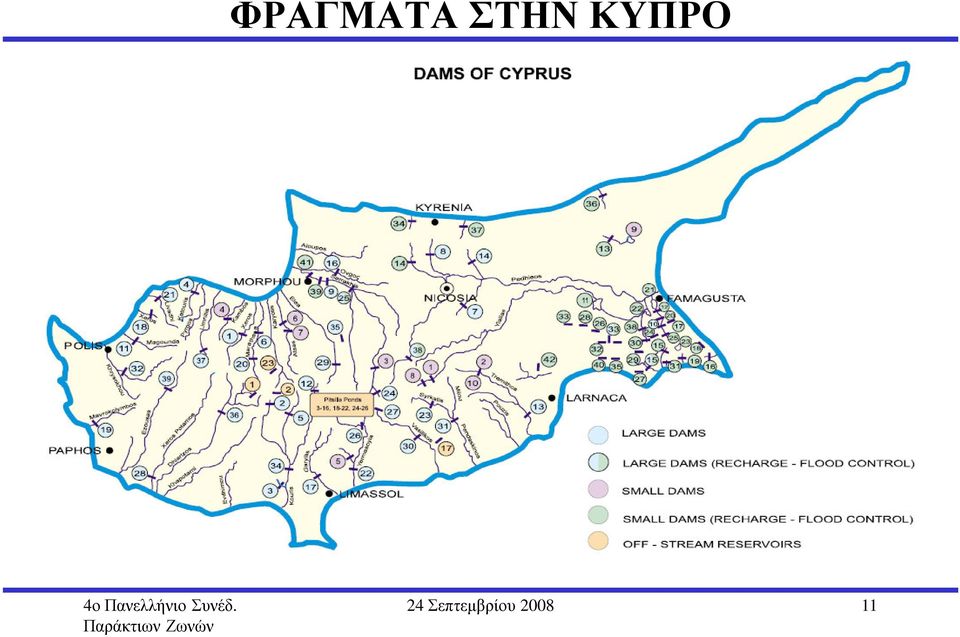

11 ΦΡΑΓΜΑΤΑ ΣΤΗΝ ΚΥΠΡΟ 24 Σεπτεµβρίου

12 ΦΡΑΓΜΑ ΕΛΤΑ ΠΟΤΑΜΟΥ 24 Σεπτεµβρίου

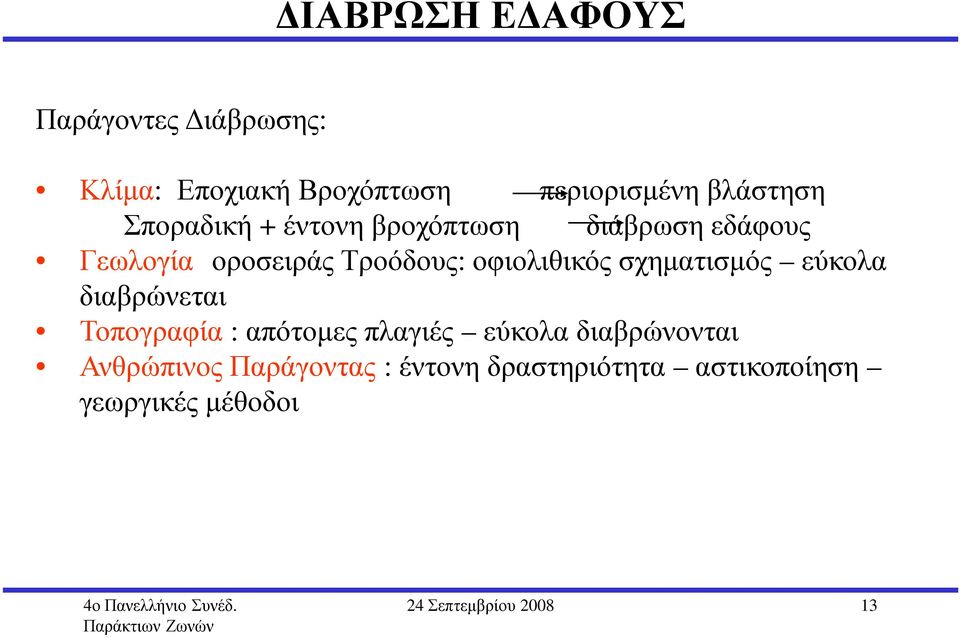

13 ΙΑΒΡΩΣΗ Ε ΑΦΟΥΣ Παράγοντες ιάβρωσης: Κλίµα: Εποχιακή Βροχόπτωση περιορισµένη βλάστηση Σποραδική + έντονη βροχόπτωση διάβρωση εδάφους Γεωλογία οροσειράς Τροόδους: οφιολιθικός σχηµατισµός εύκολα διαβρώνεται Τοπογραφία : απότοµες πλαγιές εύκολα διαβρώνονται Ανθρώπινος Παράγοντας : έντονη δραστηριότητα αστικοποίηση γεωργικές µέθοδοι 24 Σεπτεµβρίου

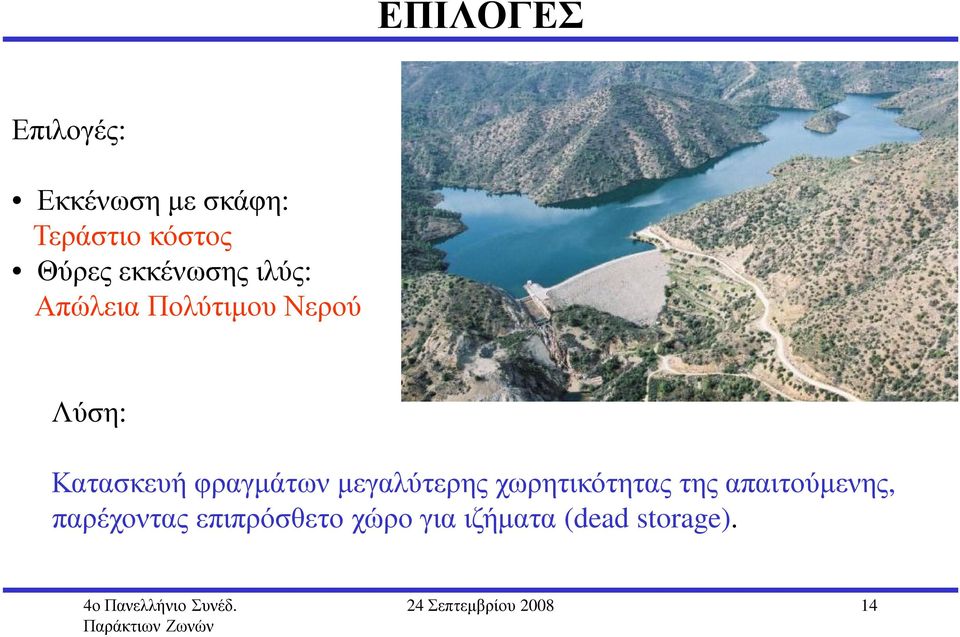

14 ΕΠΙΛΟΓΕΣ Επιλογές: Εκκένωση µε σκάφη: Τεράστιο κόστος Θύρες εκκένωσης ιλύς: Απώλεια Πολύτιµου Νερού Λύση: Κατασκευή φραγµάτων µεγαλύτερης χωρητικότητας της απαιτούµενης, παρέχοντας επιπρόσθετο χώρο για ιζήµατα (dead storage). 24 Σεπτεµβρίου

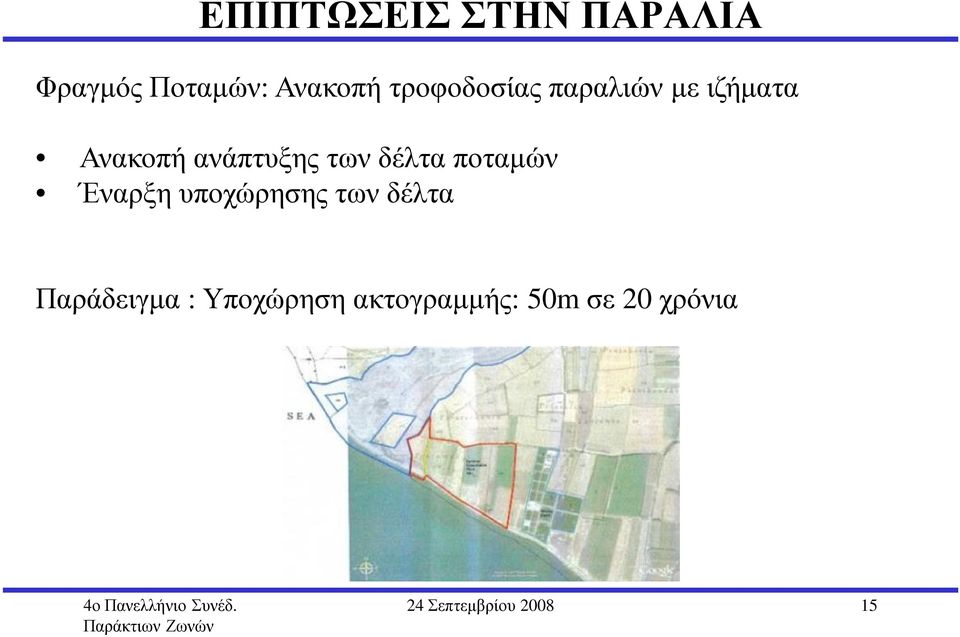

15 ΕΠΙΠΤΩΣΕΙΣ ΣΤΗΝ ΠΑΡΑΛΙΑ Φραγµός Ποταµών: Ανακοπή τροφοδοσίας παραλιών µε ιζήµατα Ανακοπή ανάπτυξης των δέλτα ποταµών Έναρξη υποχώρησης των δέλτα Παράδειγµα : Υποχώρηση ακτογραµµής: 50m σε 20 χρόνια 24 Σεπτεµβρίου

16 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΟΣ ΠΡΟΒΛΗΜΑ: ΙΑΒΡΩΣΗ ΛΥΣΗ:ΕΡΓΑ Θεραπεία Συµπτώµατος Καµία Θεραπεία της Ασθένειας 24 Σεπτεµβρίου

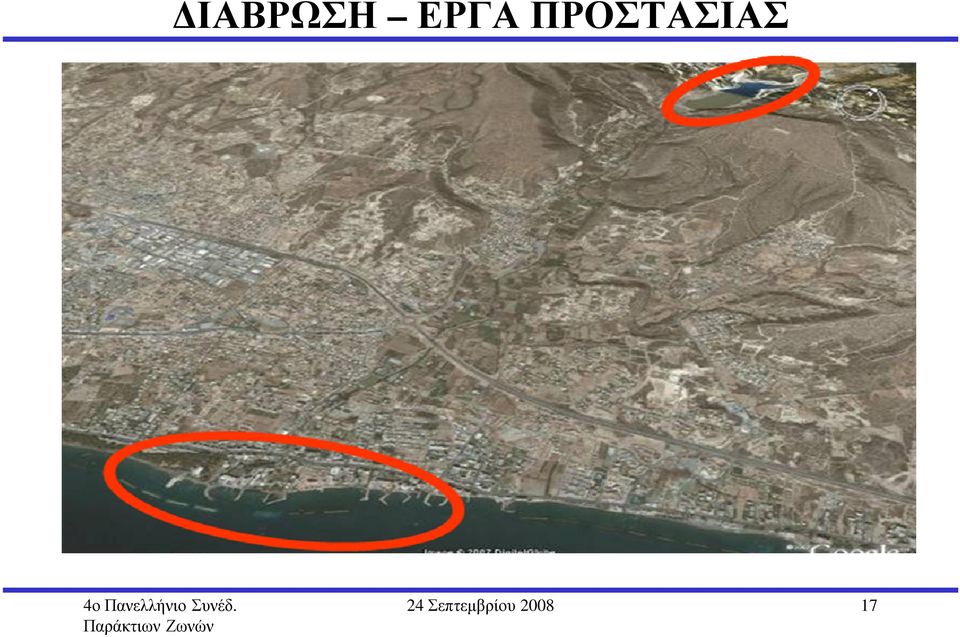

17 ΙΑΒΡΩΣΗ ΕΡΓΑ ΠΡΟΣΤΑΣΙΑΣ 24 Σεπτεµβρίου

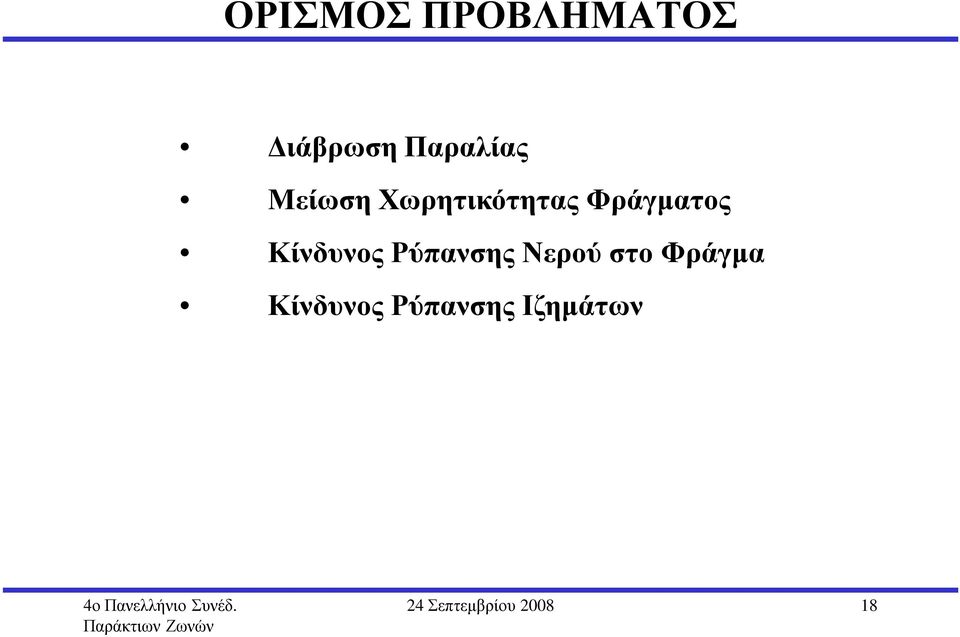

18 ΟΡΙΣΜΟΣ ΠΡΟΒΛΗΜΑΤΟΣ ιάβρωση Παραλίας Μείωση Χωρητικότητας Φράγµατος Κίνδυνος Ρύπανσης Νερού στο Φράγµα Κίνδυνος Ρύπανσης Ιζηµάτων 24 Σεπτεµβρίου

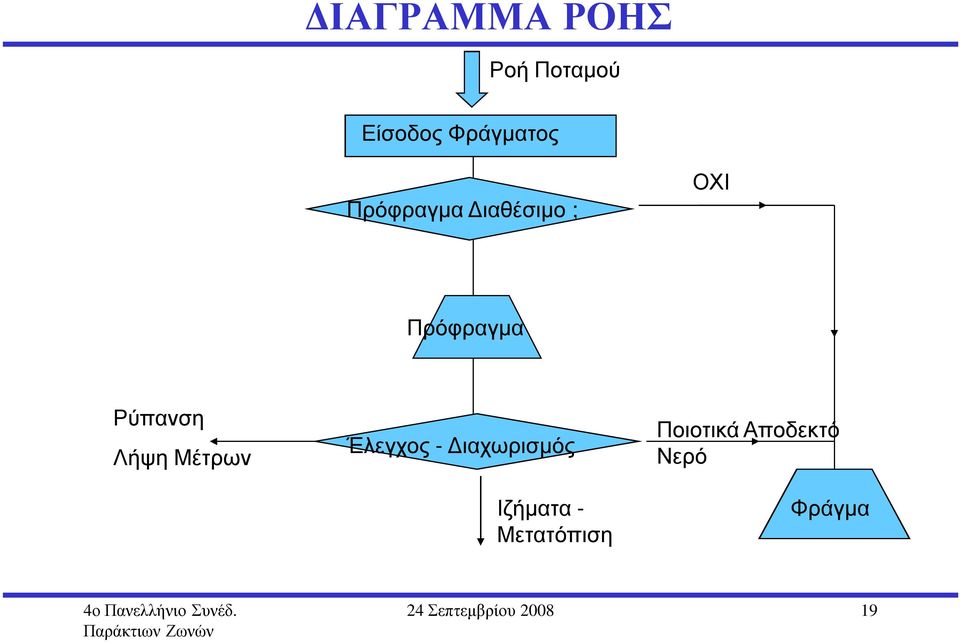

19 ΙΑΓΡΑΜΜΑ ΡΟΗΣ Ροή Ποταµού Είσοδος Φράγµατος Πρόφραγµα ιαθέσιµο ; ΟΧΙ Πρόφραγµα Ρύπανση Λήψη Μέτρων Έλεγχος - ιαχωρισµός Ιζήµατα - Μετατόπιση Ποιοτικά Αποδεκτό Νερό Φράγµα 24 Σεπτεµβρίου

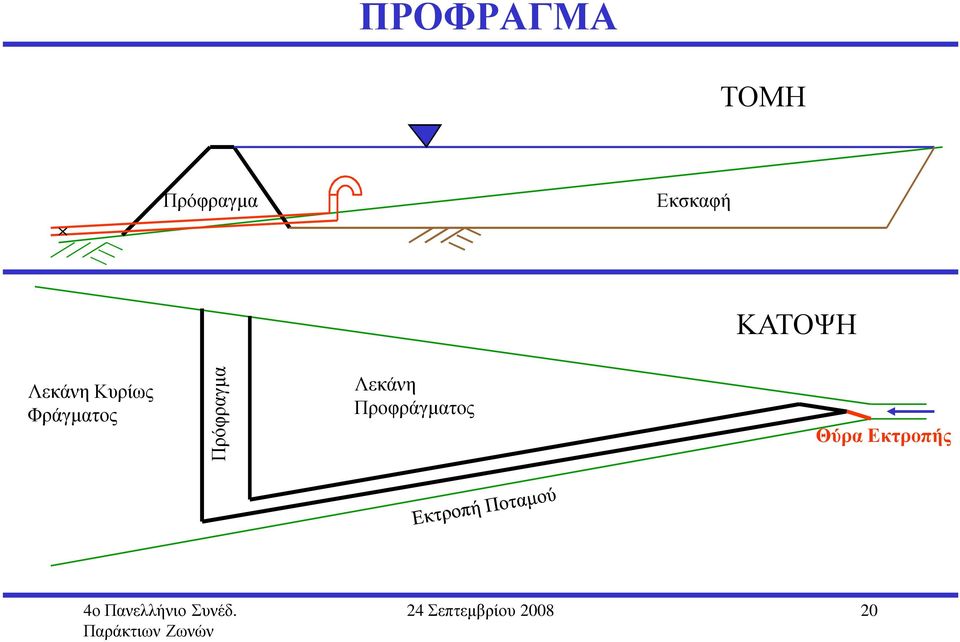

20 ΠΡΟΦΡΑΓΜΑ ΤΟΜΗ Πρόφραγµα Εκσκαφή ΚΑΤΟΨΗ Λεκάνη Κυρίως Φράγµατος Πρόφραγµα Λεκάνη Προφράγµατος Θύρα Εκτροπής 24 Σεπτεµβρίου

21 ΠΕΡΙΛΗΨΗ Τα Φράγµατα αποκόπτουν τον κύκλο των ιζηµάτων/ πετρωµάτων Τα φράγµατα προκαλούν διάβρωση παραλιών Τα έργα (κυµατοθραύστες) αντιµετωπίζουν τα συµπτώµατα όχι την αιτία του προβλήµατος Πρόταση : Προ-φραγµα Αποκόπτει νερό + ιζήµατα + ρύπανση Επιτρέπει είσοδο νερού στον ταµιευτήρα εάν είναι απαλλαγµένο από ιζήµατα + ρύπανση Μεταφορά καθαρών ιζηµάτων µια φορά το χρόνο στο φυσικό τους προορισµό την παραλία 24 Σεπτεµβρίου

22 ΤΕΛΟΣ ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ 24 Σεπτεµβρίου
