1 VYUŽITIE NULVALENTNÉHO ŽELEZA PRE OCHRANU PODZEMNÝCH VÔD MIROSLAV HOLUBEC, JURAJ BRTKO, ÚSTAV ANORGANICKEJ CHÉMIE SAV, BRATISLAVA TÁTO PREZENTÁCIA VZNIKLA VĎAKA PODPORE V RÁMCI OPERAČNÉHO PROGRAMU VÝSKUM A VÝVOJ PRE PROJEKT: APLIKOVANÝ VÝSKUM A OVERENIE TECHNOLÓGII KATALYTICKEJ DEHALOGENÁCIE KONTAMINOVANÝCH VÔD Z PRIEMYSELNÝCH EKOLOGICKÝCH ZÁŤAŽÍ NA REAKTÍVNYCH BARIÉRACH. ITMS: , SPOLUFINANCOVANÝ ZO ZDROJOV EURÓPSKEHO FONDU REGIONÁLNEHO ROZVOJA.

2 Cieľ aplikácie nulvalentného železa Zabránenie transportu kontaminantu od zdroja do okolitých podzemných vôd Zníženie toxicity Zabránenie prienuku do zdroha vody

3 Proces vyžaduje silné redukčné podmienky prítomné v podzemných vodách, alebo vyvolané pomocou dávkovania organických látok (etanol, srvátka...) dávkovanie anorganických látok (persírany, vodík...) imobilizovaných redukčných látok (v súčasnosti najviac železo)

4 Proces Spočíva v oxidačno-redukčných reakciách medzi: redukovanými formami Fe (Fe0, FeII, FeIII) - donor elektrónov a organickou, resp. anorganickou látkou - akceptor elektrónov (I.) redukovaná látka musí byť adsorbovaná na povrchu štruktúr železa (II.) musí sa nachádzať v ich tesnej blízkosti pre zabezpečenie prenosu elektrónov Kinetika redukčných procesov: redukcia látky priamym prenosom elektrónov z Fe0 foriem redukcia látky na zoxidovaných vrstvách FeII redukcia pomocou atomárneho vodíka, ktorý vzniká v dôsledku korózie (oxidácie) železa pri jeho reakcii s vodou.

5 Reduktívna dehalogenizácia Princípom sú oxidačno-redukčné reakcie, prebiehajú medzi redukovanými formami Fe (Fe 0, Fe II, Fe III) 2Fe 0 (s) + 4H + (aq) + O 2 (aq) 2Fe H 2 O (l) 2Fe 2+ (s) + 2H + (aq) + ½O 2 (aq) 2Fe 3+ + H 2 O (l) 2Fe 0 (s) + 2H 2 O (l) 2Fe 2+ + H 2 (g) + 2OH- (aq) 2Fe 2+ (s) + 2H 2 O (l) 2Fe 3+ + H 2 (g) + 2OH- (aq) E 0 = V E 0 = V E 0 = 0.39 V E 0 = 1.60 V S organickou látkou Fe + H 2 O + RCl RH + Fe OH- + Cl- Fe + 2 H 2 O + 2 RCl 2 ROH + Fe 2+ 2 Cl- + H 2 Fe + 2 H 2 O Fe OH- + H 2 respektíve Fe 0 Fe e - RCl + H + + 2e - RH + Cl -

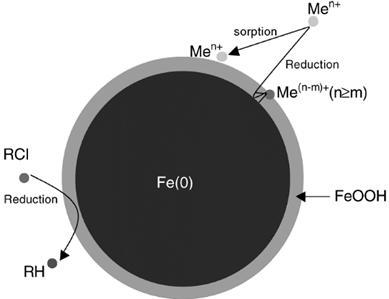

6 Reakcie na povrchu Fe 0 Tvorba vodíka korózia Fe

7 Dechlorácia

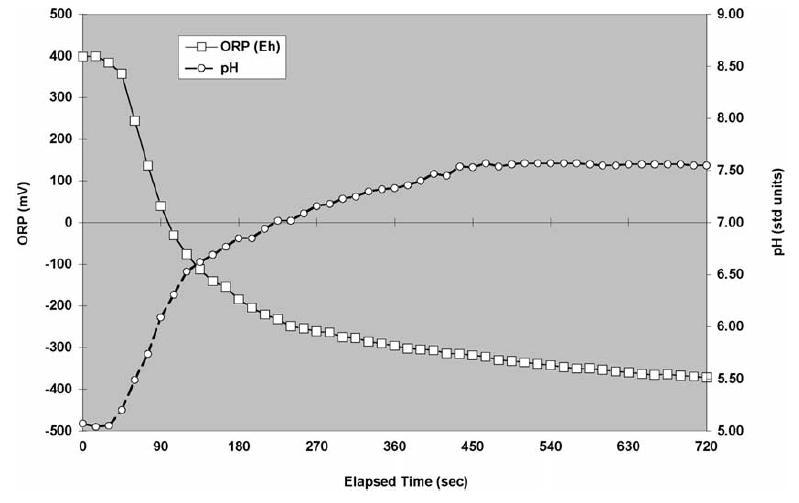

9 Zmeny v hodnotách ph a oxidačno-redukčného potenciálu (ORP) spôsobené prídavkom paladizovaného nanoželeza do vody

10 Formy nulvalentného železa častice s rozmermi okolo 1 mm nepohyblivé mikroželezo s veľkosťou častíc od µm málo pohyblivé nanoželezo s rozmermi nm - veľmi dobre pohyblivé Veľkostná a tvarová variabilita náplne PRB súvisí s podmienkou dodržania takej priepustnosti bariéry v porovnaní s okolitým prostredím, ktorá by nespôsobovala zmeny rýchlosti prúdenia kontaminovaných médií

11 Bimetalické formy železa Ďalšie kovy Ni, Ti, Zn, Cd

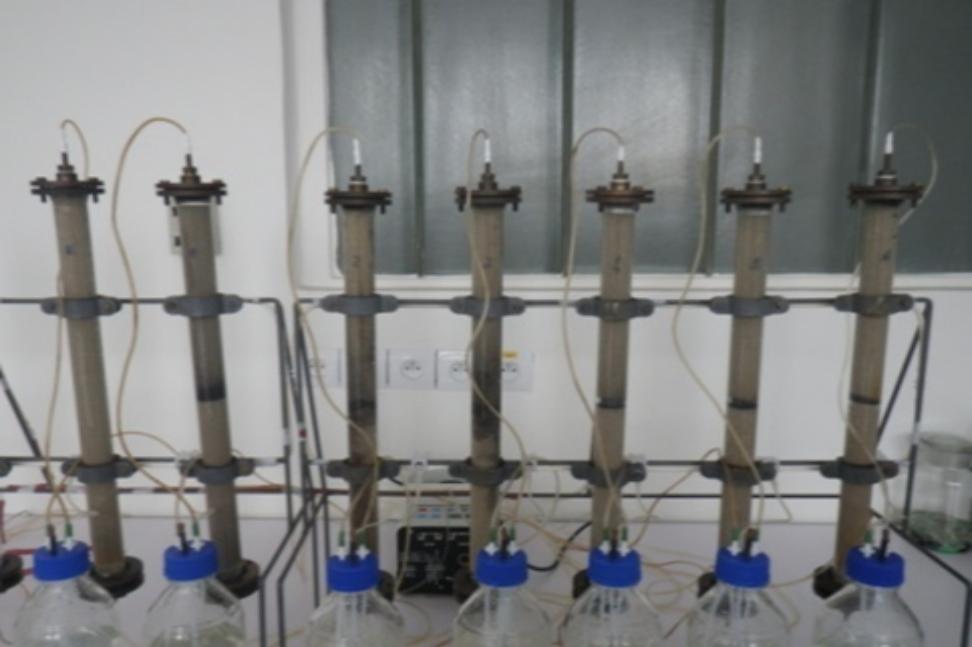

12 Laboratórne experimenty Ďakujem a prajem pekný večer 1. slepý pokus 2. nano Fe Adventus (US) - 5 g 3. mikro Fe/Pd (0,06 g K2PdCl4 + 9 ml etanolu + 1 ml H g Fe 4. mikro Fe/Pd (0,12 g K2PdCl ml etanolu + 2 ml H g Fe 5. mikro Fe bez stabilizácie 10 g 6. mikro Fe stabilizované - 10 g 7. mikro Fe priemyselné - 10 g

13 konverzia X Vsádzkový experiment rýchlosti konverzie chlórbenzénu 0,25 vsádzkový model 0,2 0,15 2 g Fe 0,1 5 g Fe 10 g Fe 0, doba kontaktu v minútach

14 konverzia X Overenie stupňa konverzie chlórbenzénu v závislosti od doby zdržania 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 závislosť stupňa premeny na čase kolóny A5; B1; C a D V/V F -- doba zdržania v reaktore v minútach

15 log v Stanovenie poriadku reakcie konverzie chlórbenzénu Určenie poriadku reakcie odbúrania Cl-benzénu 0-1,6-1,4-1,2-1 -0,8-0,6-0,4-0,2 0 0,2 0,4-0,5-1 -1,5-2 kolóna A5 kolóna B1 kolóna C Formálny poriadok reakcie 0,980 0,920 1,125 0,995-2,5 log c -3

16 ln (c/cₒ) Výsledky experimentov štúdia rýchlostných konštánt konverzie chlórbenzénu overenie reakčného mechanizmu (reakcia prvého poriadku) t [min] A5 B1 C SUMÁ R -0,5-1 A5 y = x R² = kₒ[min -1 ] R² ,5-2 B1 y = x R² = t ½ [min] ,5-3 C pod y = -0,01799x R² = 0, ,5-4 -4,5 sumár y = -0,01406x R² = 0,

17 ln(c/cₒ) Stanovenie rýchlostných konštánt tvorby reakčných produktov železa závislosť ln(c/cₒ) od doby kontaktu v reaktore ,5-1 -1,5-2 c(fe²+)=0,1 mg/l c(fe²+)=0,5 mg/l c(fe²+)=3,5 mg/l -2,5 doba kontaktu v reaktore t [minˉ¹]

19 Vplyv rozličných množstiev mikroželeza na dechloráciu niektorých látok

20 Vplyv dávky nzvi účinnosť odstraňovania niektorých chlórovaných uhľovodíkov ZVI mikro HCH % PCB % DDT % Cl-benzén % 1g 34,2 11,3 22,6 43,5 2g 29,7 15,8 19,4 48,7 3g 38,4 23,9 26,2 44,3 4g 42,6 35,7 31,7 50,8 5g 59,8 44,6 36,1 64,0

22 Produkty oxidácie železa

23 R.M. Cornell, U. Schvertmann, 2003

napreparovaného horninového materiálu (kremičitý piesok)

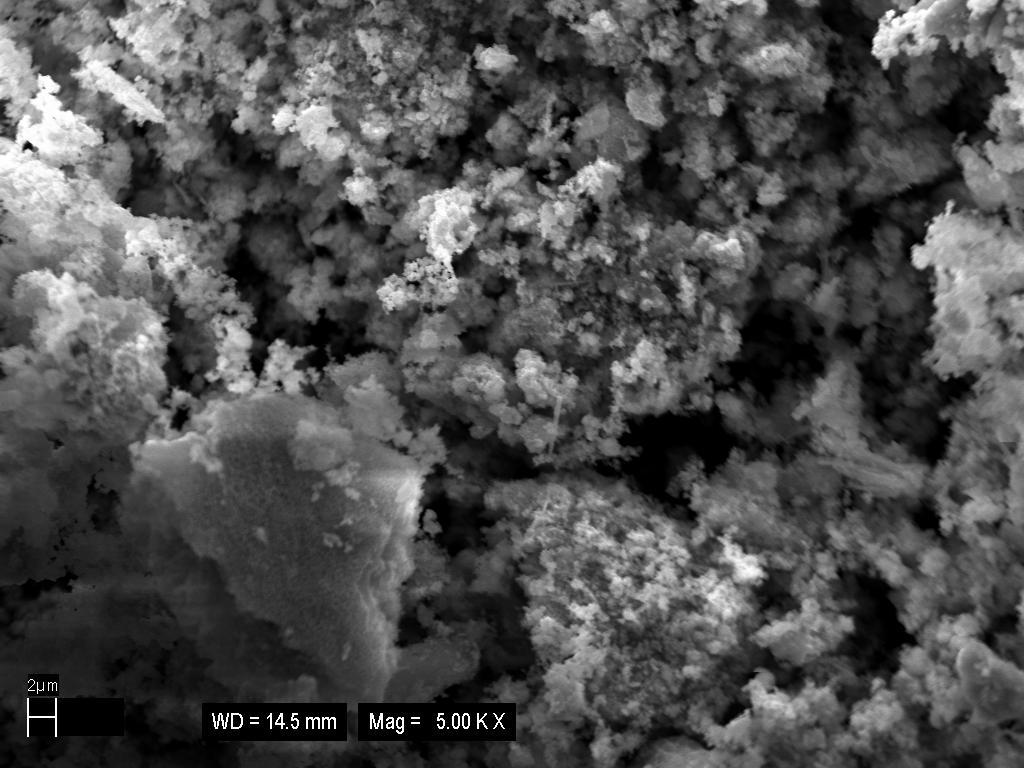

24 Povrchy použitého materiálu mikro Fe a napreparovaný piesok Redukčný materiál beriéry Fe⁰ Povrch napreparovaného horninového materiálu (kremičitý piesok) po 3 mesiacoch prevádzky. Prevažujúce zastúpenie oxo formy a uhličitany Fe

mineralizovaná podzemná voda, účinnosť 100 %; redukčné činidlo Fe - mikročastice φ= 1 mm,

25 Reakčné produkty Fe⁰ v medzizrnovom prostredí bariéry Produkty oxidácie mikroželeza v priestore medzi zrnami: Kolónový pokus: kontaminat Cl-benzén c₀= 22mg/l, stredne mineralizovaná podzemná voda, účinnosť 100 %; redukčné činidlo Fe - mikročastice φ= 1 mm, pozoroval sa vývoj v zastúpení rôznych foriem, prevažujú oxohydroxidy FeOOH. Konečnou formou je jeho α- forma

26 Reakčné produkty Fe⁰ v medzizrnovom prostredí bariéry Drobné kryštály - FeOOH amorfný hydroxid a vznikajúci magnetit Farebné kryštály γ FeOOH a veľké množstvo vznikajúcich kryštálov

27 Vláknité železité baktérie v priestore bariéry Na povrchu vláknitých baktérií sa tvoria kryštalizačné jadrá

28 Závery experimentov DEHALOGENIZÁCIA POMOCOU ZVI UMOŽŇUJE: - UPLATNENIE ŠIROKÉHO SPEKTRA TECHNOLOGICKÝCH VARIANT - FLEXIBILITU V SAMOTNOM SPÔSOBE APLIKÁCIE - APLIKÁCIU SANÁCIE IN SITU, TAK AJ SO SANÁCIOU EX SITU - POUŽITIE ROZLIČNÝCH FORIEM ŽELEZA (MAKROFORMY, MIKROFORMY, NANOFORMY) - PERSPEKTÍVNA ENVIRONMENTÁLNA TECHNOLÓGIA - KOMBINÁCIE S INÝMI POSTUPMI - CENOVO DOSTUPNÁ

29 Aké látky podliehajú dechlorácii?

30 Chlórované metány Tetrachlórmetán (CCl 4 ) Trichlórmetán (CHCl 3 ) Dichlórmetán (CH 2 Cl 2 ) Chlórmetán (CH 3 Cl) Halogenované metány Tribrómmetán (CHCl 3 ) Dibrómchlórmetá n (CHBr 2 Cl) Chlórované etány Dichlóretán-DCA (C 2 H 4 Cl 2 ) Trichlóretán-TCA (C 2 H 3 Cl 3 ) Tetrachlóretán- TeCA (C 2 H 2 Cl 4 ) Pentachlóretán (C 2 HCl 5 ) Hexachlóretán

31 Chlórované etylény Tetrachlóretén-PCE (C 2 Cl 4 ) Trichlóretén-TCE (C 2 HCl 3 ) Dichlóretén-DCE (C 2 H 2 Cl 2 ) Chlóretén-VC (C 2 H 3 Cl) Chlórované aromatické uhľovodíky Hexachlórbenzén (C 6 Cl 6 ) Pentachlórbenzé n (C 6 HCl 5 ) Tetrachlórbenzény (C 6 H 2 Cl 4 ) Trichlórbenzény (C 6 H 3 Cl 3 ) Dichlórbenzény (C 6 H 4 Cl 2 ) Chlórbenzén (C 6 H 5 Cl) PCB Dioxíny p-chlórfenol (C 6 H 5 ClO) Pentachlórfenol (C 6 HCl 5 O) Organochlórované pesticídy DDT (C 14 H 9 Cl 5 ) Lindán (C 6 H 6 Cl 6 ) Atrazín (C 8 H 14 ClN 5 )

32 Nitroaromáty Nitrobenzén (C 6 H 5 NO 2 ) Dinitrobenzén (C 6 H 4 N 2 O 4 ) Dinitrotoluén-DNT (C 7 H 6 N 2 O 4 ) Trinitrotoluén-TNT (C 7 H 5 N 3 O 6 ) Nitroamíny N-nitrózodimetylamín (C 4 H 10 N 2 O) Azofarbivá Tropaeolín (C 12 H 9 N 2 NaO 5 S) O Chrysoidín (C 12 H 13 ClN 4 ) Metyloranž C 14 H 14 N 3 NaO 3 S Anorganické katióny Ortuť (Hg 2+ ) Meď (Cu 2+ ) Nikel (Ni 2+ ) Olovo (Pb 2+ ) Kadmium (Cd 2+ ) Zinok (Zn 2+ ) Anorganické anióny Chloristany (ClO 4 ) Dusičnany (NO 3 ) Rádionuklidy Dichrómany (Cr 2 O 7 2 ) Arzeničnany (AsO 4 3 )

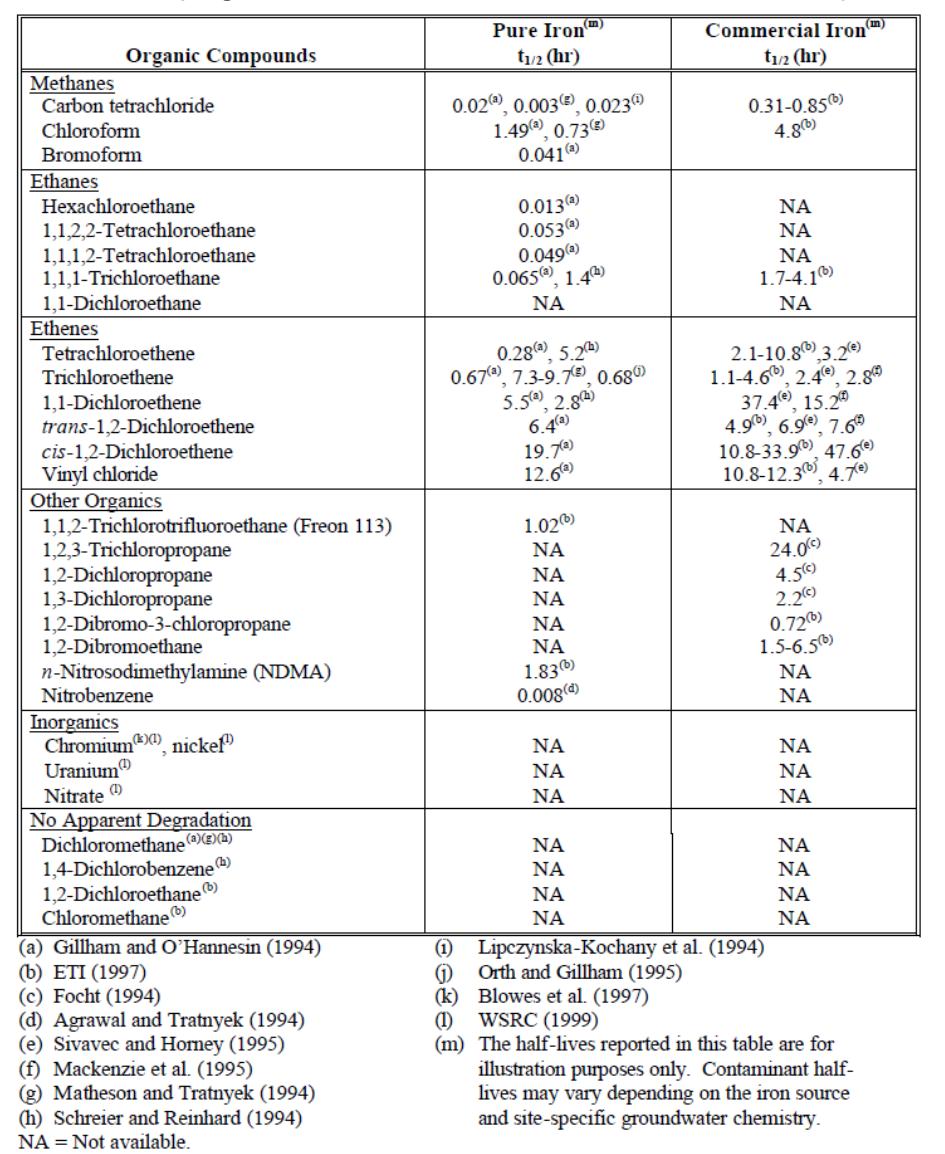

33 Aké sú rýchlosti dechlorácie?

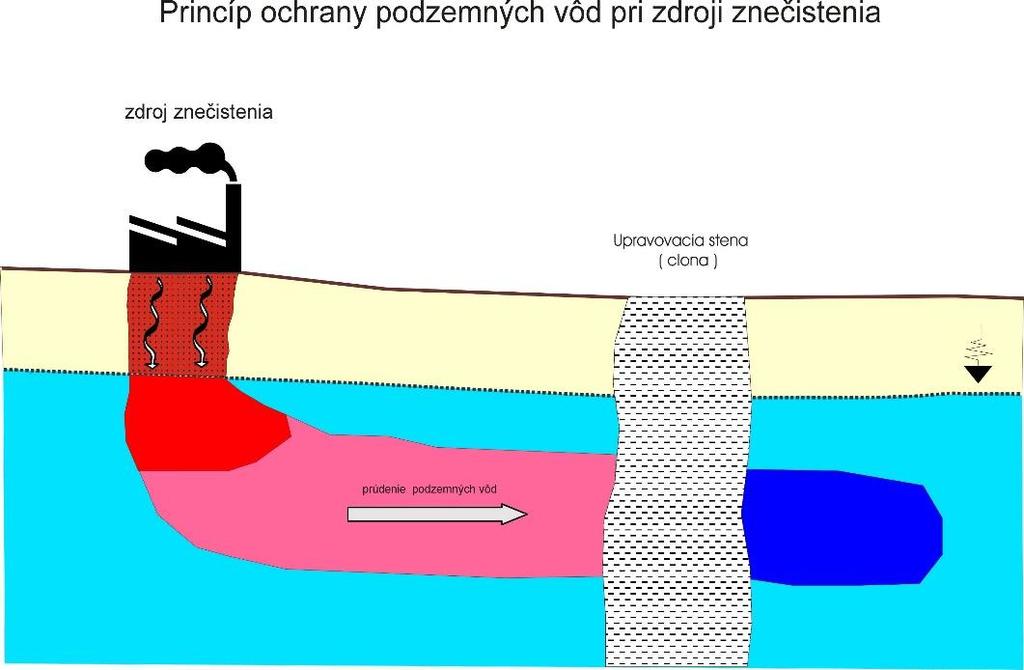

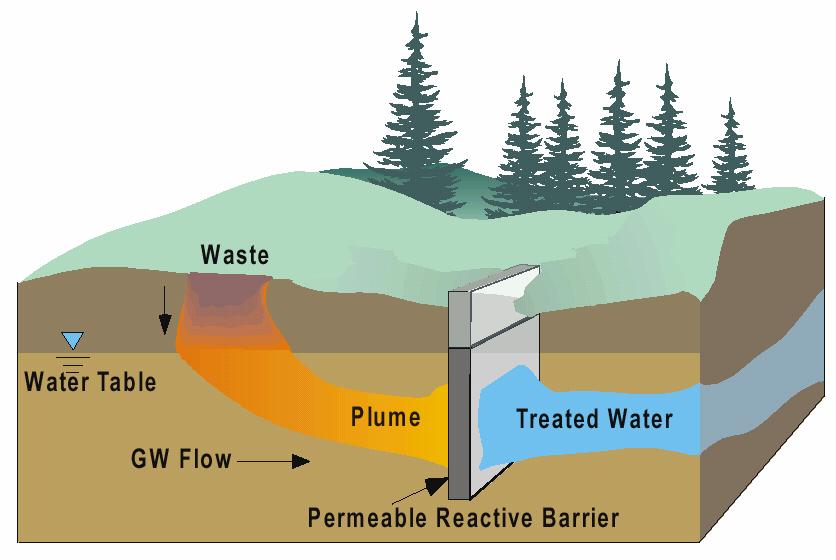

35 Priepustné steny a bariery

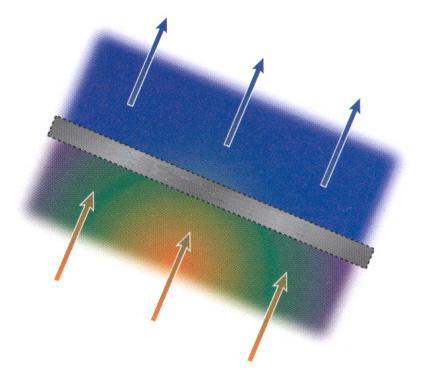

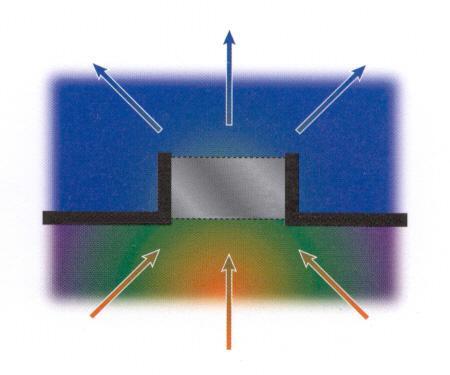

37 Typy priepustných stien Úplné voda preteká cez celý profil Kazetové voda preteká len cez jednu, alebo viac kaziet

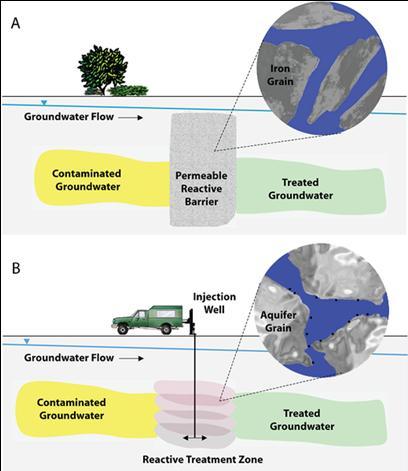

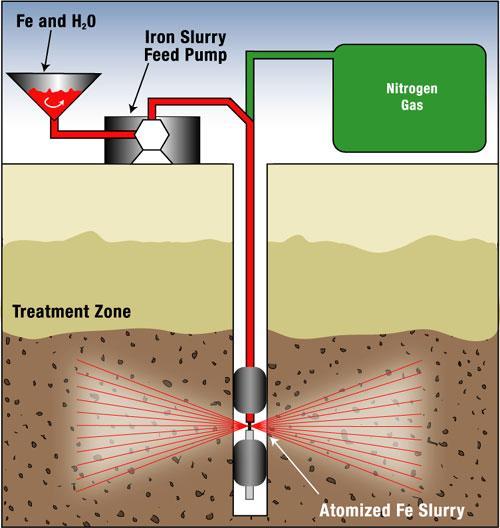

38 Odlišné prístupy k aplikácii železa pri remediácii.

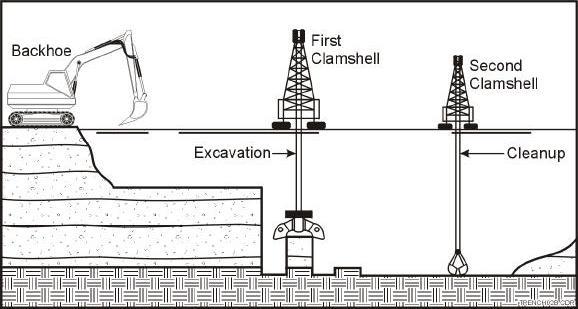

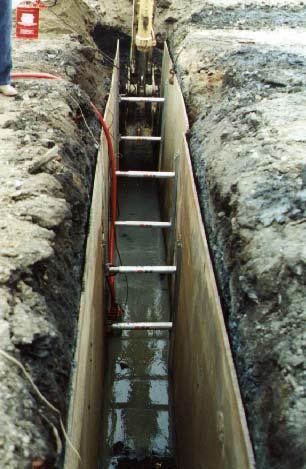

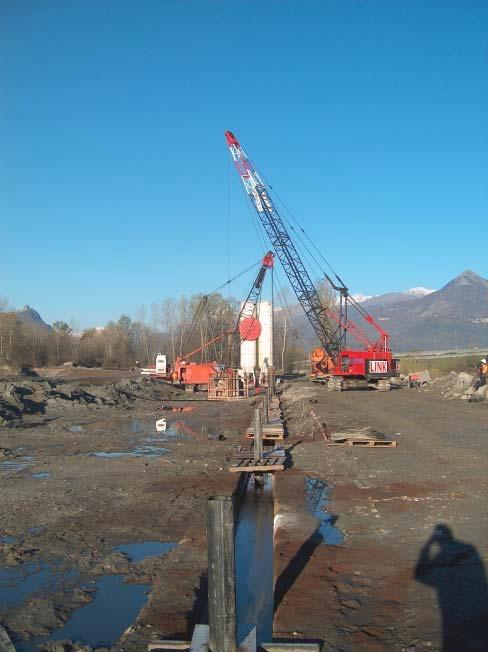

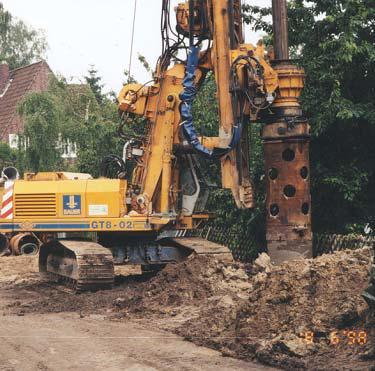

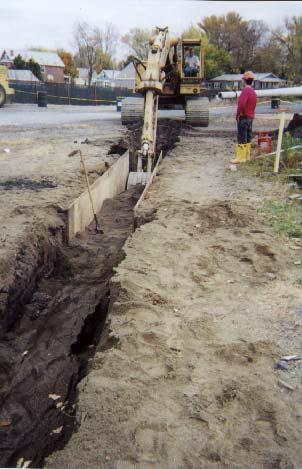

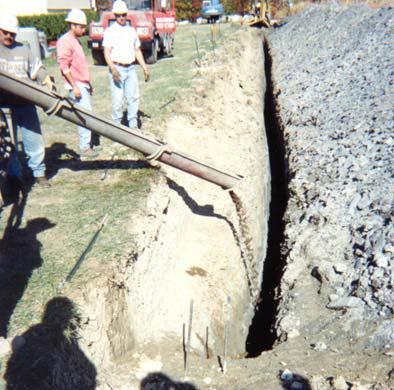

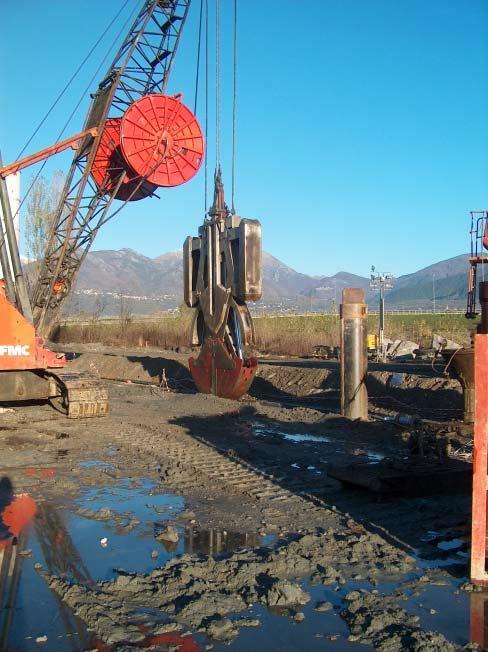

39 Realizácia stien Geo chemik Hydro geológ Mikro biológ Projekt riešenia steny Geo technic ký inž. Chem. inžinier Riadeni e

44 ĎAKUJEM ZA POZORNOSŤ TÁTO PREZENTÁCIA VZNIKLA VĎAKA PODPORE V RÁMCI OPERAČNÉHO PROGRAMU VÝSKUM A VÝVOJ PRE PROJEKT: APLIKOVANÝ VÝSKUM A OVERENIE TECHNOLÓGII KATALYTICKEJ DEHALOGENÁCIE KONTAMINOVANÝCH VÔD Z PRIEMYSELNÝCH EKOLOGICKÝCH ZÁŤAŽÍ NA REAKTÍVNYCH BARIÉRACH. ITMS: , SPOLUFINANCOVANÝ ZO ZDROJOV EURÓPSKEHO FONDU REGIONÁLNEHO ROZVOJA.
