MPEG4 DVR. DIGITÁLNY videorekordér. Inštalačný a užívateľský manuál. Model

Transcript

1 DIGITÁLNY videorekordér Inštalačný a užívateľský manuál Model MPEG4 DVR Tento manuál je veľmi dôležitý. Pred použitím videorekordéra si ho pozorne prečítajte. Tento manuál je preklad z anglického originálu užívateľského manuálu. Vyhradzujeme si právo zmeniť technické špecifikácie uvedené v tomto dokumente bez upozornenia. Nenesieme žiadnu zodpovednosť za chyby vzniknuté pri tlači a ostatné chyby.

2 Upozornenia a starostlivosť o zariadenie Na zariadenie nikdy neukladajte ťažké objekty (napr. TV alebo monitor)! Nikdy nedávajte do zariadenia žiadne objekty ani sa nedotýkajte vnútra zariadenia. Môžete takto spôsobiť nie len poškodenie prístroja, ale aj nebezpečenstvo úrazu. Chráňte napájací kábel. Poškodenie napájacieho kábla môže spôsobiť úraz el. prúdom alebo požiar. V prípade jeho poškodenia vypnite zariadenia a opatrne odpojte napájací kábel od rozvodu el. energie. Ak zariadenie dlho nepoužívate, odpojte ho od napájania. Udržiavajte dobré vetranie. Nezakrývajte ventilačné otvory v kryte prístroja. Pre zabezpečenie maximálnej ventilácie nechajte okolo zariadenie určitý voľný priestor, prístroj umiestňujte iba na tvrdý podklad a nezakrývajte ho počas prevádzky. Ak zariadenie nepoužívate, vždy ho vypnite. Starostlivosť o kryt. Na čistenie nepožívajte čističe na báze ropy. Čistite mäkkou handrou navlhčenou mydlom a vodou a potom vysušte. PVC káble by nemali byť nechané počas dlhého času v kontakte s krytom zariadenia. Umiestnenie. Na zabezpečenie bezporuchovej prevádzky nainštalujte zariadenie na miesto, kde je dobré vetranie, je mimo priameho slnečného svetla, mimo dosahu tepelného zdroja, na pevnú podložku bez vibrácií, mimo miest s vysokou vlhkosťou a prašnosťou a silným magnetickým poľom. Uistite sa, že ventilátor na zadnej strane prístroja nie je blokovaný. Nevhodné umiestnenie. Umiestnenie prístroja na nasledujúce miesta môže skrátiť jeho životnosť: miesta s extrémne nízkou teplotou, miesta s vysokou produkciou sulfidu vodíka, prostredia s vysokou slanosťou. POZOR! Nevystavujte prístroj dažďu alebo vlhkosti, aby ste sa vyhli nebezpečenstvu úrazu el. prúdom. Zariadenie musí byť uzemnené. Užívateľ nebude odškodnený za problémy (napr. výpadok v zázname alebo v prehrávaní) ktoré sa objavia na zariadení alebo na pripojenom periférnom zariadení počas prevádzky. Odporúča sa robiť zálohy dôležitých údajov v pravidelných intervaloch ako ochrana proti možným poruchám alebo nehodám. Symbol blesku v trojuholníku upozorňuje užívateľa na prítomnosť neizolovaných častí s nebezpečným napätím vo vnútri zariadenia. Výkričník v trojuholníku upozorňuje užívateľa na prítomnosť dôležitých prevádzkových a servisných inštrukcií v návode tohto zariadenia. CE znak Toto zariadenie je skonštruované tak, aby zodpovedalo požiadavkám na EMC.

3 Vlastnosti Všeobecné: MPEG-4 real time kompresný formát Záznam vo vysokom rozlíšení (pre 16 kanálov): Snímok: pixelox s 120 IPS NTSC / pixelov s 100 IPS PAL CIF: pixelov s 480 IPS NTSC / pixelov pri 400 IPS PAL 2 HDD zabudované základne, každá podporuje viac ako 400GB Záznam zvuku pre 4 vstupné kanály a 2 výstupné kanály Nastavenie kvality obrazu: Best, High, Normal a Basic Podpora PELCO-D protokolu Automatické obnovenie systému pri výpadku napájania Funkcie: Pentaplex funkcie (živý obraz, záznam, prehrávanie, zálohovania a sieť) Podpora manuálneho / časovačového / pohybového / alarmového / a vzdialene spusteného záznamu Podpora skrytého obrazu pri živých kanáloch Vodoznak pre autentifikáciu záznamu Nastavenie letného času Ľahký upgrade systému cez USB Jednoduché zálohovanie cez USB, DVD R/W alebo CD R/W a cez sieť IR diaľkové ovládanie systému a PTZ cez RS-485 Udalosti: Pokročilá detekcia pohybu a načasovaný záznam pomocou detektora pohybu. (4 rôzne nastaviteľné faktory citlivosti detekcie pohybu) a pohodlné vyhľadávanie. Alarmový záznam posiela upozornenia s obrázkami na určený a FTP adresu Podpora pred-alarmového záznamu (8MB). Sieťové prehrávanie: Vzdialené sledovanie cez mobilný telefón cez 3G & GPRS alebo na PC cez internet Podporuje TCP/IP, PPPoE, DHCP a DDNS sieťové spojenia Web funkcia podporuje MJPEG kompresný formát pre vysielanie cez internet Web sledovanie podporuje viac užívateľov zároveň (do 5) Podpora rôznych PC O/S Externé príslušenstvo: Veľký čas záznamu pri pripojení na nezávislé diskové pole. Voliteľne: nezávislé diskové pole; VGA konektor

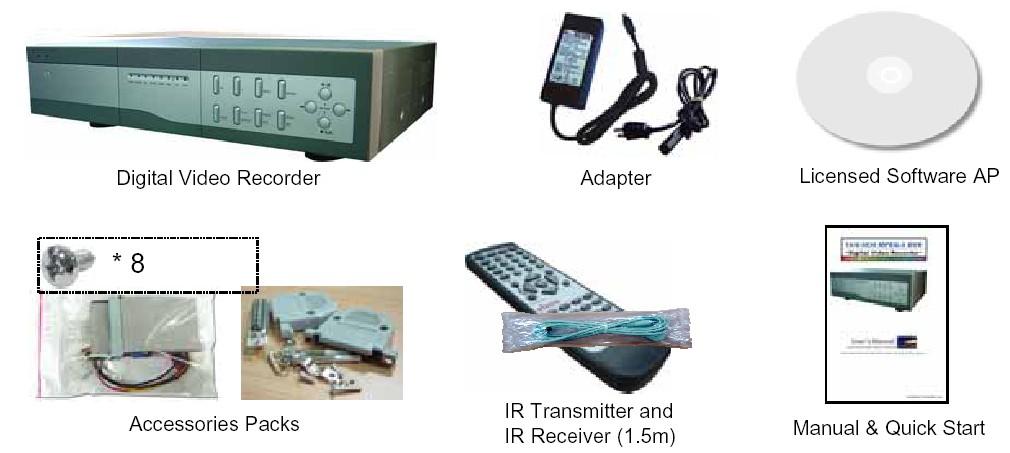

4 Balenie obsahuje Pozn: Skontrolujte si obsah balenia, či obsahuje všetky súčasti zobrazené na obrázku. Špecifikácia Video System: Video kompresný formát Video vstupy kompozitný video signál Video presľučkovanie Video výstup hlavný monitor: Call Monitor výstup: Max. rýchlosť záznamu pri 16 kanáloch ~ Frame: CIF: Nastaviteľná zánamová rýchlosť pri 16 kan.~ Frame: CIF: Nastavenie kvality obrazu HDD Režim záznamu Pred-alarmový záznam Zálohovacie zariadenie USB Interface pre 16 / 8 kanálov: Podpora dvoch USB 1.1 portov pre 4 kanály: Jeden USB 1.1 port Obnovovacia rýchlosť - 16 kanálov: Audio Detektor pohybu Citlivosť detektora pohybu Rýchle mazanie HDD Vodoznak NTSC / PAL (prepínateľné) MPEG 4 16 / 8 / 4 1 Vp-p 75Ohm BNC 16 / 8 / 4 / 1 Vp-p 75Ohm BNC 1 Vp-p 75Ohm BNC 1 Vp-p 75Ohm BNC pixel pri 120 IPS NTSC / pixel pri 100 IPS PAL pixel pri 480 IPS NTSC / pixel pri 400 IPS PAL 120, 60, 30, 15 IPS <NTSC> / 100, 50, 25, 12 IPS <PAL> 480, 240, 120, 60 IPS <NTSC> / 400, 200, 100, 50 IPS <PAL> Best, High, Normal, a Basic IDE typ, ATA66, HDD viac ako 400GB Manuálny časovač detektor pohybu Alarm áno (8 MB) USB1.1 a sieťový zálohovací záznam (predný panel 1, zadný panel 1) (predný panel) 480 IPS pre NTSC / 400 IPS pre PAL I/O 4 vstupy, 2 audio výstupy (Mono) oblasť mriežky / kamera pre vš. kanály 4 nastaviteľné premenné s presným výpočtom pre detektor pohybu Quick clean up s index systémom súborov. 250GB menej ako 2 sekundy áno

5 Pentaplex Kompresný formát pre Web Nastavenie letného času Ethernet Rozmery (mm) Obnovenie systému Podpora mobilného sledovania Web Interface Vzdialená notifikácia alarmu Sieťový protokol Vzdialené ovládanie PTZ podpora ovládania Alarmové I/O čas prepínania sekvencie zoom obrazu uzamknutie detekcia straty videosignálu Názov kamery Prevádzková teplota Nastavenie obrazu Zobrazenie dátumu Napájanie Príkon naživo, záznam, prehrávanie, zálohovania a sieť Motion JPEG áno 10/100 Base-T. Vzdialené ovládanie a obraz naživo cez Ethernet. 432mm (š) 90mm (v) 326mm (h) Po obnovení výpadku napájania 3G & GPRS pre prístup k systému z mobilného telefónu (vyžaduje J2ME, MIDP2.0 protokol) licencovaný software AP a IE prehliadač obrázky a upload obrázkov cez FTP TCP/IP, PPPoE, DHCP a DDNS ovládanie DVR a PTZ kamier cez IR ovládač (RS-485) PELCO-D protokol pre 16 ch ~ 16 vstupov - 1 výstup pre 8 ch ~ 8 vstupov, 1 výstup pre 4 ch ~ 4 vstupy, 1 výstup nastaviteľné 2X digital zoom áno áno do 6 znakov 10 až 40 st. C sýtosť farba kontrast jas YY/MM/DD, DD/MM/YY, MM/DD/YY a vypnutý DC 19V 64 W Voliteľné príslušenstvo Nezávislé diskové pole; VGA konektor Vyhradzujeme si právo zmien v špecifikácii bez upozornenia.

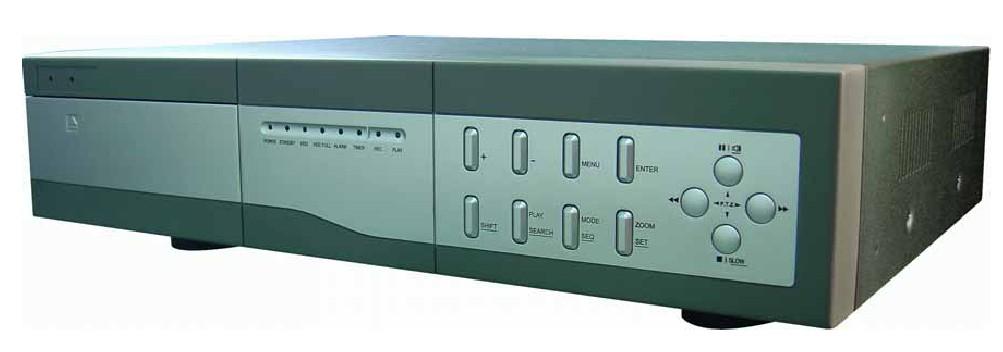

6 Predný panel [ 16 / 8 / 4 Ch ] 1) Zapnutie: (a) Pre zapnutie zariadenia stlačte POWER na diaľkovom ovládaní (DO). 2) MENU: (b) stlačte MENU pre vstup do menu. 3) ENTER / RECORD: (c) Stlačte ENTER pre potvrdenie. Vojdite do menu a aktivujte manuálny záznam. 4) a + : (d) Stlačte alebo + pre zmenu nastavení v menu / pre výber kamery. Stlačte - alebo + pre otvorenia-zatvorenie mechaniky napaľovačky DVD/CD. 5) USB: (e) Update firmware a záloha súborov. 6) LED LIGHT: (f) POWER: zariadenie zapnuté STANDBY: pohotovostný režim HDD: HDD číta alebo zapisuje HDD Full: HDD je plné. ALARM: pri spustení alarmu TIMER: pri zapnutom zázname pomocou časovača. REC: pri zázname PLAY: počas prehrávania 7) MODE : Stlačte toto 8) (h) tlačidlo pre zmenu zobrazenia kamier. stlačte toto tlačidlo pre pozastavenie prehrávania. 9) Stlačte pre zastavenie prehrávania. 10) Pri prehrávaní stlačte pre rýchle pretáčanie vzad. 11) Pri prehrávaní stlačte pre rýchle pretáčanie vpred. 12) ZOOM : stlačte pre zväčšenie obrazu zvolenej kamery (2X digital zoom). 13) PLAY : Stlačte pre prehrávanie záznamu. 14) Tlačidlá šípok stlačte pre pohyb kurzora do príslušného smeru. 15) SHIFT + SEQ : stlačte pre aktiváciu call monitor funkcie a stlačte SEQ pre zrušenie tohto režimu. 16) SHIFT + AUDIO : Stlačte pre voľbu zvuku naživo alebo zo záznamu pri 4 audio kanáloch. 17) SHIFT + SLOW : Pri prehrávaní stlačte pre spomalenie záznamu. 18) SHIFT + CH alebo CH : stlačte SHIFT + CH alebo CH pre zmenu nastavenia v menu/pre voľbu kanálu.

7 19) SHIFT + SET : stlačte pre zmenu pozície zobrazeného kanálu. Stlačte.> pre voľbu kanálu, ktorý chcete zmeniť, stlačte alebo pre voľbu kanálu, ktorý chcete zobraziť. Stlačte ENTER pre uloženie. 20) SHIFT + SEARCH : stlačte pre vstup do režimu hľadania. 21) stlačte zároveň pre vstup/výstup z/do režimu ovládania PTZ kamier. Zadný panel [ 16 Ch ] 1) PORT diskového poľa: pripojte diskové pole pre zväčšenie kapacity HDD. 2) IR: pripojenie IR prijímača. 3) RS485: pripojenie externého zariadenia (napr. PTZ kamera) cez RS485-A a RS485-B. 4) EXTERNAL I/O PORT: Pripojenie externého zariadenia. Ovládacie externé zariadenie alebo ovládanie diaľkovo externým zariadením (alarmový vstup, externý alarm, PTZ kamera). 5) USB PORT: Update firmwaru a záloha súborov. 6) D/V PORT (Digital Video Port): pripojenie k VGA konektoru karty. 7) LAN: pripojenie k internetu cez LAN kábel. 8) LINK / ACT LED: pri aktívnom spojení na Internet sa LED rozsvieti.

8 9) CALL MONITOR: pripojenie ku CALL monitoru. Ukazuje sekvenciu kamier. Pri spustení alarmu call monitor ukazuje na určitý čas alarmovú kameru. 10) POWER: Pripojenie k dodanému napájaciemu adaptéru. 11) FAN: Ventilátor. 12) VIDEO vstupy (CHANNEL 1 8 / CHANNEL 1 8 / CHANNEL 1 4): pripojenie ku zdroju videosignálu ako napr. kamere. 13) LOOP (CHANNEL 1 8 / CHANNEL 1 8 / CHANNEL 1 4): presľučkovaný videovýstup. 14) 75Ω / HI: Pri použití presľučkovania prepnite na HI. Ak presľučkovanie videosignálu nepoužívate, prepnite na 75Ω. 15) MONITOR: Pripojenie k hlavnému monitoru. 16) AUDIO IN (1-4): pripojenie k zdrojom audio signálu. Pri zázname bude zaznamenávaný aj zvuk. 17) AUDIO OUT: pripojenie k reproduktoru. 2 mono audio výstupy z rovnakého zdroja. Pripojenie zariadenia Pripojte zariadenia k DVR ako je uvedené na obrázku. 1) Inštalujte HDD: HDD musí byť inštalované pred zapnutím DVR. 2) Pripojte kamery. 3) Pripojte monitory. 4) Pripojte externé zariadenia. 5) Pripojte napájací kábel. Pozn.: Pozrite prílohu 1 ako inštalovať HDD. Pozn.: Pozrite prílohu 2 pre konfiguráciu pinov na externom porte I/O.

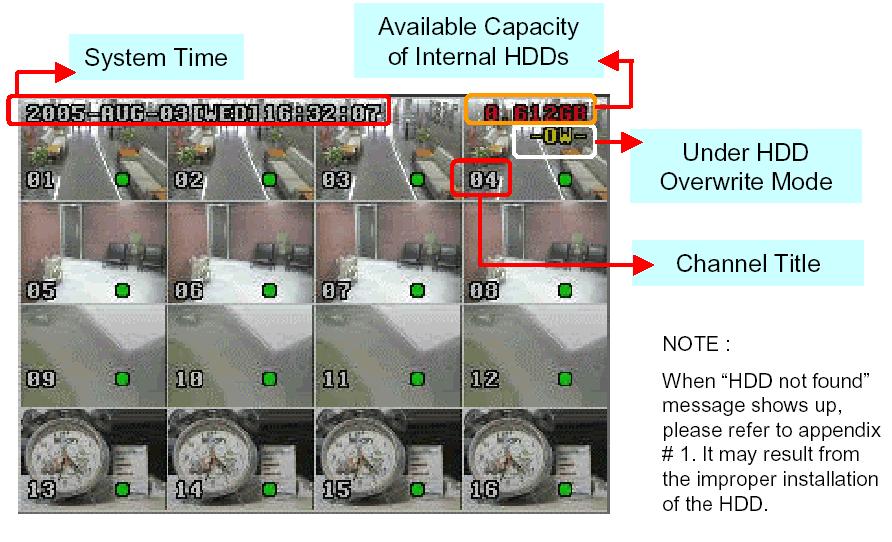

9 Začíname 1) Pred použitím DVR majte HDD pripravené. (viď príloha 1). 2) Pripojte AC napájací kábel k adaptéru a zasuňte ho do el. zásuvky. LED bude svietiť červeno. Stlačte POWER. Kým systém naštartuje, potrvá to asi sekúnd so zobrazením: SYSTEM INIT..., DETECTING MASTER HDD, DETECTING SLAVE HDD DISK A5, DETECTING DISKARRAY, AUDIO M a tiež informácia o režime. 3) Pred použitím DVR nastavte systémový čas. -systémový čas -dostupná kapacita HDD -HDD v prepisovacom režime -názov kanálu Pozn. Ak sa zobrazí HDD not found, HDD nie je správne nainštalovaný (pozrite prílohu 1)

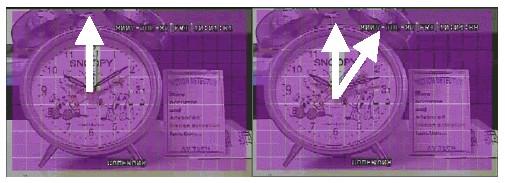

10 Pokročilé funkcie Advanced Motion Detection Setting dovoľuje nastaviť rôznu citlivosť detektora pohybu v závislosti od podmienok. Quick Event Search dovoľuje prezrieť nastavenie detektora pohybu. Nastavenie detektora pohybu 1) LS: citlivosť porovnávania dvoch rôznych obrázkov. Čím menšia hodnota, tým viac bude detektor citlivý. Aplikácia ~ Vibrácie okolia zmeny v osvetlení tieň odrazy svetla 2) SS: citlivosť na veľkosť spúšťacieho objektu na obrazovke. Čím menšia hodnota, tým viac bude detektor citlivý. Aplikácia ~ Rôzne veľkosti objektu na obrazovke. 3) TS: citlivosť na dĺžku spúšťania alarmu daným objektom. Čím menšia hodnota, tým viac bude detektor citlivý. Aplikácia ~ Rôzna rýchlosť pohybu objektov 4) RE: Hodnota RE je referenciou pre detekciu. Nastavená hodnota je 10, čo znamená, že DVR bude porovnávať 10 nasledujúcich obrazov naraz v závislosti od nastavenia LS, SS, TS. Preto čím väčšia hodnota, tým viac bude detekcia citlivá. Aplikácia ~ pomalé a pravidelné zmeny prostredia Príklad: Obchodný dom (vchod, zadný vchod, chodník, okno) Pozn. 1: Skutočné vhodné nastavenia závisia od reálnych okolností (uhol záberu objektívu, vzdialenosť kamery a objektu a pod.) Rýchle vyhľadanie udalosti Po ukončení nastavenia detektora pohybu je možné rýchlo skontrolovať toto nastavenie pomocou rýchleho hľadania udalostí. Príklad Oblasť detekcie pohybu: pozri obrázok. Nastavenia detektora pohybu: LS:10; SS:1; TS:3; RE:10; trvanie alarmu: 5 sek. Po ukončení sledovania je možné prezrieť si zaznamenané udalosti. Je možné vidieť zmenu pozície ručičky.

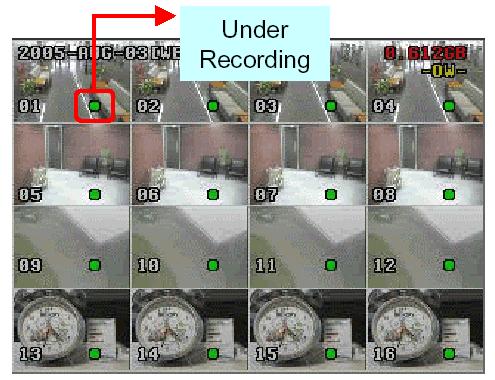

11 Základné funkcie Záznam DVR ponúka 3 režimy záznamu, manuálny, udalostný a časovačový. Pri výpadku napájania bude videozáznam stále na HDD. DVR sa vráti do pôvodného záznamového stavu po obnovení napájania. 1) MANUAL RECORDING (manuálny kontinuálny záznam): Záznam sa spúšťa manuálna stlačením REC. Indikované znakom 2) EVENT RECORDING (Spúšťaný záznam detektorom pohybu alebo externým alarmom): Pri aktivovanej funkcii sa záznam spustí pohybom alebo externým alarmom. 3) TIMER RECORDING (načasovaný záznam): Záznam je načasovaný časovačom. Indikované označením TIMER RECORD. Pozn.: Ak je HDDs plné pre režime O/W prepisovania, predchádzajúci záznam môže byť vymazaný bez upozornenia Prehrávanie Stlačte PLAY a DVR bude prehrávať posledný záznam. 1) FAST FORWARD (F.F. ) - rýchlo vpred & FAST REWIND (REW) rýchlo vzad: Môžete zväčšiť rýchlosť prehrávania. Stlačte >> raz pre 4X rýchlosť vred a dvakrát pre rýchlosť 8X, max. rýchlosť je 32X. Stlačte << raz pre 4X rýchlosť vzad a dvakrát pre rýchlosť 8X, max. rýchlosť je 32X. Na obrazovke sa tiež zobrazí typ obrazu (Frame alebo CIF ). 2) PAUSE / IMAGE JOG: Stlačte tlačidlo pauzy pre pozastavenie prehrávania. V režime pauzy Stlačte >> raz pre posuv obrazu po snímky vpred. Stlačte << pre posuv obrazu po snímke vzad. 3) STOP: Stlačte tlačidlo STOP, DVR sa vráti do režimu naživo. 4) Posuv kanálov: režim zobrazenia: Stlačte MODE pre voľbu režimu zobrazenia. Prepínanie celého obrazu: Prepínanie zobrazenia kanálu: Stlačte SHIFT a SET. Stlačte < > pre voľbu kanálu, ktorý chcete zmeniť. Zvoľte kanál, ktorý chcete zobraziť. Stlačte ENTER pre uloženie. 5) SLOW PLAYBACK pomalé prehrávanie: Stlačte SHIFT a SLOW pre 1/4X rýchlosť prehrávania a stlačte dvakrát pre 1/8X rýchlosť.

12 6) AUDIO: Stlačte SHIFT a AUDIO pre voľbu zvuku naživo alebo zo 4 audio kanálov. AUDIO 1 (L) ; AUDIO 1 (P) AUDIO 2 (L) ; AUDIO 2 (P) AUDIO 3 (L) ; AUDIO 3 (P) AUDIO 4 (L) ; AUDIO 4 (P) Strom menu

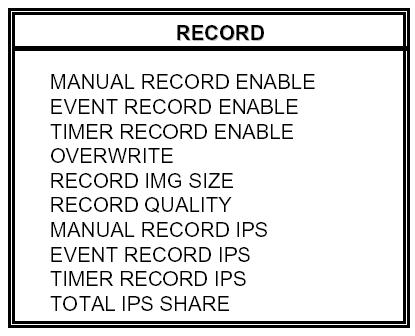

13 Prístup do menu Stlačte MENU pre vstup do hlavného menu. Defaultne nastavené heslo je Zadajte heslo a stlačte ENTER. (neskôr je možné heslo zmeniť) RECORD Nastavenie záznamového režimu. TIMER Nastavenie záznamu pomocou časovača. DATE Nastavenie systémového času. ADVANCE Nastavenia pokročilých funkcií. Použite tieto tlačidlá pre nastavovanie v menu:.> pre pohyb kurzorom., Pre voľbu alebo pre voľbu čísiel. ENTER pre vstup do podmenu/pre potvrdenie voľby MENU pre prechod na zobrazenie menu / pre uloženie nastavenia / pre odchod z menu Menu RECORD Nastavte kurzor na RECORD a stlačte ENTER. 1) MANUAL RECORD ENABLE: spustenie/zastavenie funkcie manuálneho záznamu. 2) EVENT RECORD ENABLE: Spustenie/zastavenie alarmového záznamu. Ak je funkcia aktivovaná, záznam je spustený pohybom alebo externým alarmom 3) TIMER RECORD ENABLE: Zapnutie/vypnutie záznamu pomocou časovača. 4) OVERWRITE: Zvoľte pre prepísanie záznamu na HDD. Ak je HDD plné počas režimu O/W, predchádzajúci záznam bude prepísaný bez upozornenia. 5) RECORD IMG SIZE: Veľkosť záznamového obrazu: FRAME & CIF. pri zmene je potrebné najprv zastaviť záznam. 6) RECORD QUALITY: Kvalita záznamu: BEST, HIGH, NORMAL & BASIC Ďalej sú nastavenia pre 16 -kanálov. Pre 8 -kanálov je potrebné deliť IPS dvoma. 7) MANUAL RECORD IPS: Záznam je aktivovaný stlačením REC. Zvoľte počet obrázkov za sek. pre manuálny záznam MANUAL RECORD: NTSC: FRAME: 120, 60, 30, 15 CIF: 480, 240, 120, 60 PAL: FRAME: 100, 50, 25, 12 CIF: 400, 200, 100, 50 8) EVENT RECORD IPS: Záznam je aktivovaný udalosťou (alarm alebo pohyb). Zvoľte počet obrázkov za sek.: NTSC: FRAME: 120, 60, 30, 15 CIF: 480, 240, 120, 60 PAL: FRAME: 100, 50, 25, 12 CIF: 400, 200, 100, 50 9) TIMER RECORD IPS: Záznam je aktivovaný časovačom. Zvoľte počet obrázkov za sek.: NTSC: FRAME: 120, 60, 30, 15 CIF: 480, 240, 120, 60 PAL: FRAME: 100, 50, 25, 12 CIF: 400, 200, 100, 50

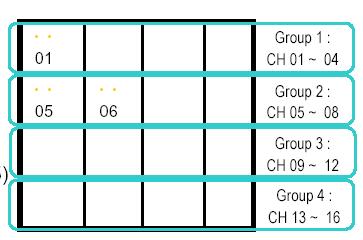

14 10) TOTAL IPS SHARE: Existujú dve nastavenia IPS: FIX: IPS na kanál = RECORD IPS 16 -kanálov GROUP: každé 4 vytvárajú skupinu. IPS na kanál = RECORD IPS 4 počet zaznamenávaných kanálov v skupine. Príklad.: Ak nastavíte IPS na 480 IPS, potom kanál 01 bude mať 30 IPS (120 / 4 / 1 = 30) kanál 05 a 06 budú mať 15 IPS (120 / 4 / 2 = 15) znamená zaznamenávanie Pozn: Ak zvolíte veľkosť obrázku CIF, celkový počet IPS bude pevný. Teda IPS na kanál sa bude rovnať počtu záznamových IPS /16 kanálov. Menu TIMER Nastavte kurzor na TIMER a stlačte ENTER. 1) DATE: Dátum časovaného záznamu (SUN/MON/TUE/ WED/ THU/ FRI/ SAT/ MON FRI / SATSUN / DAILY/OFF) pre určenie začiatku záznamu. Pozn.: Ak chcete nastaviť časovač na interval presahujúci polnoc, sú dve možnosti ako nastaviť časovač: Pr. 1: Ak chcete nastaviť interval od každej nedele od 23:30 do pondelka 23:30, nastavte od nedele od 23:30 do 23:30. Pr. 2: Ak chcete nastaviť časovač od nedele 08:00 do pondelka 15:00, nastavte interval od nedele 08 : 00 do 00 :00, a pondelok 00 : 00 do 15 : 00. 2) START: Zvoľte počiatočný čas záznamu. 3) END: voľte čas ukončenia záznamu. Menu DATE Nastavte DATE ENTER. kurzor na a stlačte 1) DATE: Nastavte správny čas pre DVR (YEAR / MONTH / DAY / HOUR / MIN / SEC) 2) FORMAT: K dispozícii sú tri formáty dátumu: Y-M-D, M-D-Y, D-M-Y. 3) DAYLIGHT SAVING: Nastavenie letného času. (ON / OFF) Letný čas bude nastavený manuálne.

15 Pozn.: Zobrazené nastavenie znamená: letný čas od 4. nedele v marci, do 4. nedele v októbri. Menu ADVANCE Nastavte kurzor na ADVANCE A stlačte ENTER Menu CAMERA Nastavte kurzor na CAMERA a stlačte ENTER 1) TITLE: Nastavte kurzor na titulok, ktorý chcete zmeniť a stlačte ENTER. Zadajte titulok pre kanály (do 6 znakov), prednastavený titulok je číslo kanálu. 2) BRIG / CONT / SATU / HUE: Nastavenie jasu/kontrastu/sýtosti/farby obrazu pre každý kanál v úrovniach 0 až 255. Prednastavená hodnota pre BRIG jas je 110, ostatné hodnoty majú ) COV (COVERT): Zvoľte YES pre ukrytie zvoleného zaznamenávaného kanálu. Pri aktivácii tejto funkcie sa na obrazovke zobrazí COV. 4) REC (RECORD): Zvoľte YES pre povolenie záznamu; zvoľte NO pre znemožnenie záznamu. 5) PREV / NEXT: Zvoľte PRE pre prechod na predchádzajúcu stránku; zvoľte NEXT pre prechod na nasledujúcu stránku menu. Menu DETECTION Nastavte kurzor na DETECTION a stlačte ENTER. a) TITLE: zobrazenie titulku každej kamery. b) DET: zvoľte ON pre aktiváciu detektoar pohybu. zvoľte OFF pre deaktiváciu detektora pohybu. c) AREA: Stlačte ENTER pre nastavenie oblasti detekcie pohybu. Ružové bloky reprezentujú oblasť, kde nie je detekovaný pohyb. V priehľadných blokoch sa detekuje pohyb. Stlačte ENTER pre potvrdenie začiatku oblasti, stlačte < alebo > pre voľbu šírky oblasti, stlačte < alebo > pre voľbu výšky oblasti a stlačte ENTER pre potvrdenie nastavenia.

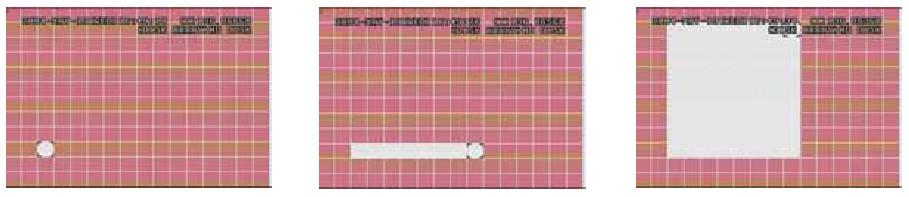

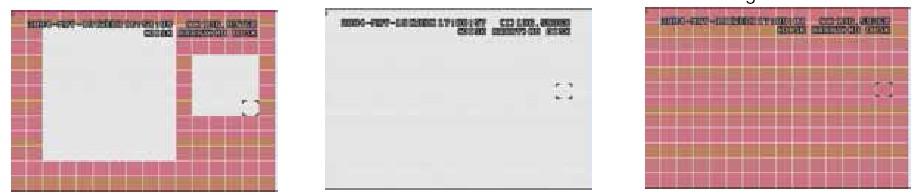

16 Multi-detekovaná oblasť celá obrazovka detekovaná Celá obrazovka nedekovaná.>: navigačné tlačidlá. d) LS: Citlivosť porovnávania dvoch obrázkov, pri menšej hodnote je detekcia citlivejšia. Najvyššie nastavenie citlivosti je 00, najnižšia citlivosť je 15. prednastavená hodnota je 07. e) SS: Citlivosť na veľkosť detekovaného objektu, (počet detekovaných blokov). Pri menšej hodnote je citlivosť detekcie väčšia. Najvyššia hodnota citlivosti je 00, najnižšia citlivosť je 15. prednastavená hodnota je 03. Pozn.: Prednastavená hodnota citlivosti 03 znamená 3 detekované bloky naraz. Nastavenie tejto citlivosti musí byť nemej ako počet blokov nastavených pre oblasť detekcie pohybu. f) TS: Citlivosť detekcie pohybu na trvanie pohybu. Pri menšej hodnote je citlivosť väčšia. Najvyššia hodnota je 00, najnižšia 15 a prednastavená je 02. g) RE: referenčná hodnota pre detekciu. Prednastavená hodnota je 10, čo znamená, že DVR porovná 10 obrázkov v sekvencii na citlivosť LS, SS, TS naraz. Pri väčšej hodnote je citlivosť väčšia. h) ALARM: Zvoľte LOW / HIGH pre polaritu alarmu. prednastavená hodnota je OFF. i) PRE / NEXT: Zvoľte PRE pre prechod na predchádzajúcu stránku; NEXT pre ďlašiu stránku menu. Oblasti nastavte v AREA menu. 2) DETECTION TIMER: Nastavte dátum, počiatočný a koncový čas aktivácie detektora pohybu. Menu DISPLAY Nastavte kurzor na DISPLAY a stlačte ENTER. 1) TITLE DISPLAY: Zapnutie/vypnutie zobrazenia titulku kamery. 2) DATE DISPLAY: Zapnutie/vypnutie zobrazenia dátumu. 3) HDD INFO zapnutie/vypnutie informácie o internom HDD. 4) LOSS SCREEN Nastavenie farby pre obrazovku bez videosignálu (modrá alebo čierna) 5) PLAYBACK INFO: Nastavenie pozície informácie o prehrávaní (stred alebo normál (na ľavej strane obrazovky)). 6) DWELL DURATION (SEC): nastavenie intervalu zobrazenia kamery v sekvencii na CALL MONITORe (2, 4, 8, 16 sek.) 7) DE-INTERLACE: zap./vyp. DE-INTERLACE funkcie. 8) MONITOR OUT: voľba monitorového výstupu (hlavný monitor / VGA výstup (voliteľné zariadenie)) 9) WATERMARK: pri prehrávacom režime AP software si užívatelia môžu overiť autenticitu zálohovaného videa BACKUP VIDEO. Ak bolo BACKUP VIDEO zmenené, obrázok bude červený a prehrávania sa pozastaví.

17 Menu ALERT Nastavte kurzor na ALERT a stlačte ENTER. 1) EXT. ALERT: zapnutie/vypnutie zvuku pri externom alarme. 2) INT. BUZZER: nastavenie zvuku pre KEY / VLOSS / MOTION / ALARM / HDD FULL. 3) KEY BUZZER: nastavenie zvuku pri stlačení tlačidiel. 4) VLOSS BUZZER: nastavenie zvuku pri strate videosignálu. 5) MOTION BUZZER: nastavenie zvuku pri detekcii pohybu. 6) ALARM BUZZER: nastavenie zvuku pri internom alarme. 7) HDD BUZZER: nastavenie zvuku pri preplnenom HDD. 8) HDD NEARLYFULL (GB): Ak je HDD BUZZER zapnutý, môžete nastaviť notifikáciu bzučiakom pri dosiahnutí stavu, keď je už iba xxx GB voľnej kapacity HDD. 9) ALARM DURATION (SEC): stlačte ENTER alebo alebo pre nastavenie trvania alarmového záznamu (5, 10, 20, 40 sek.). 10) PRE-ALARM: nastavenie funkcie pred-alarmu (8MB). Pri zapnutom pred-alarme a alarmovom zázname bude DVR zaznamenávať 8MB súbor pred začiatkom alarmu. Menu REMOTE Nastavte kurzor na REMOTE a stlačte ENTER. 1) TITLE: titulok kamery. 2) DEVICE: zvoľte ovládania normálnej alebo PTZ kamery. 3) ID: nastavte ID číslo (0 ~ 255) na rovnaké číslo, ako ID zodpovedajúceho zariadenia. 4) PROTOCOL: zvoľte NORMAL (náš protokol) alebo PELCO-D protokol. 5) RATE: rýchlosť baud rate (2400, 4800, 9600, 19200, 57600). PTZ ovládanie: 1) Device: zariadenie - naša vlastná značka PTZ / Pelco-D protokol PTZ 2) Connection: pripojenie pozri zadný panel / PIN konfigurácia 3) Control Mode: Ovládací režim pozri predný panel / IR Do manuál 4) Detailed Instructions: detailné inštrukcie - pozri PTZ manuál Menu SYSTEM Nastavte kurzor na SYSTEM a stlačte ENTER. 1) SERIAL TYPE: stlačte ENTER alebo alebo pre nastavenie typu sériového diaľkového ovládania (RS-485, RS-232) DVR. 2) BAUD RATE: stlačte ENTER alebo alebo pre nastavenie rýchlosti BAUD RATE pre DVR (2400, 9600, 19200, 57600). 3) HOST ID: nastavte ID pre DVR (0 ~ 255). 4) IR: zapnutie/vypnutie IR ovládania 5) PASSWORD: stlačte ENTER pre nastavenie hesla pre prístup k DVR (admin heslo alebo guest heslo). Užívatelia s heslom guest po prístupe k DVR budú vidieť iba video naživo, sekvenčné zobrazenia, budú môcť prepínať zobrazenie, a uzamknúť tlačidlá. 6) RESET DEFAULT: stlačte ENTER a zvoľte YES pre potvrdenie alebo NO pre zrušenie nastavenia továrenského menu. 7) CLEAR HDD: stlačte ENTER a YES pre potvrdenie alebo NO pre zrušenie vyčistenia HDD. Môžete zvoliť HDD MASTER HDD, SLAVE HDD alebo DISK ARRAY.

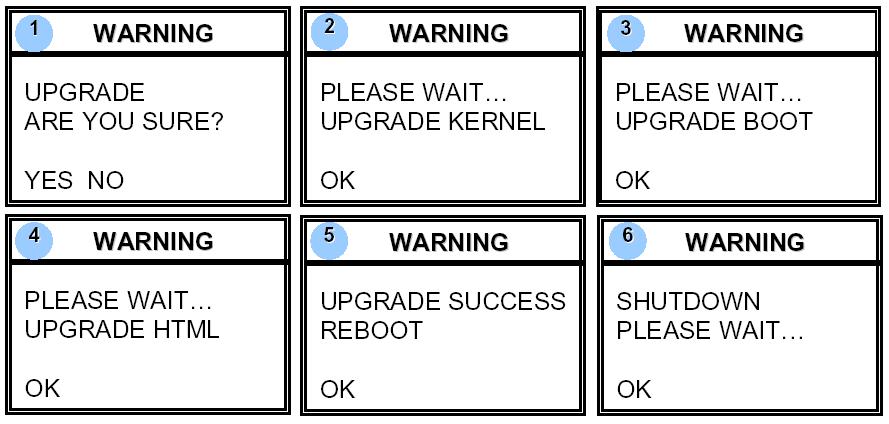

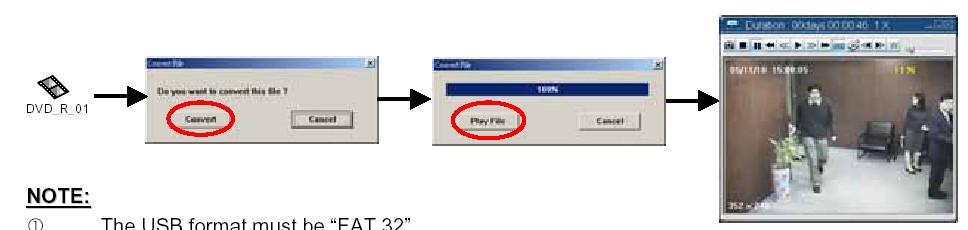

18 8) UPGRADE: stlačte ENTER a zvoľte YES pre upgradeovanie alebo NO pre zrušenie. 9) AUTO KEYLOCK: nastaveni automatického uzamykania tlačidiel (Nikdy / 10 sek. / 30 sek. / 60 sek.). 10) LANGUAGE: stlačte ENTER pre voľbu jazyka menu. 11) VERSION: Zobrazenie informácie o verzii firmware. 12) VIDEO FORMAT: Zobrazenie informácie o video formáte DVR. Menu NETWORK Nastavte kurzor na NETWORK s stlačte ENTER. 1) NETWORK TYPE (STATIC): Zvoľte NETWORK TYPE a nastavte typ siete ako STATIC a stlačte ENTER pre prechod do podmenu. Tu nastavte informáciu o sieti: 2) NETWORK TYPE (DHCP): DHCP musí byť podporované routerom alebo modemom v sieti s DHCP službou. 3) NETWORK TYPE (PPPoE): Musíte nastaviť PPPoE username a password dodané poskytovateľom internetu. Pozn: DHCP a PPPoE typy sietí potrebujú DDNS službu pre získanie Hostname korešpondujúcu s dynamickou IP adresou. Menu BACKUP Nastavte kurzor na BACKUP a stalčte ENTER. Zvoľte DSIK BACKUP a a potom stlačte Enter. 1) Otvorte mechaniku napaľovačky DVD / CD WRITER. Vložte DISK a zatvorte mechaniku. Pozn: Použite iba DVD- R DISK 2) choďte späť do menu DISK BACKUP a nastavte počiatočný a koncový čas, kanál a číslo HDD. 3) Po nastavení prejdite kurzorom na START a stlačte ENTER. Počas zálohovania je vidno na obrazovke priebeh procesu. 4) Po ukončení zálohovania sa zobrazí DISK BURN FINISH. Otvorte napaľovačku a vyberte disk. 5) vložte DISK do PC mechaniky DVD / CD -ROM. (O/S system: Windows XP, and Windows2000). Kiliknite 2x na Covert the file Play the backup file at PC Side. Pozn: USB formát musí byť FAT 32. Ak USB nie je podporované v DVR, zobrazí sa USB ERROR. Predpokladá sa vyčistenie USB pre zálohovaním na USB. Súbor môže byť prehrávaný iba v špeciálnom software.

19 Menu HDD INFO Zobrazenie informácie o kapacite pripojených HDD. Menu EVENT LOG Zobrazenie informácie o zoznamoch udalostí (typ udalosti, čas a kanál) (vrátane zoznamu strát videosignálu, net zoznamu, iných zoznamov (napr. zapnutie/vypnutie, odomknutie tlačidiel, reset). Zvoľte zoznam, ktorý chcete zobraziť a stlačte ENTER. 1) VLOSS zoznam strát videosignálu. 2) NET LIST: informácia o prihláseniach zo siete. 3) OTHERS: ozapnutie/vypnutie, odomknutie tlačidiel, reset. 4) CLEAR ALL: vymazanie všetkých udalostí. 6.1 SEARCH Stlačte SHIFT a SEARCH na prednom paneli pre vstup do režimu vyhľadávania. Na obrazovke sa zobrazia nasledujúce možnosti. 1) HDD: voľba HDD. 2) FULL LIST: zoznam všetkých súborov (R: RECORD / S: SYSTEM / A: ALARM / MS: MOTION / T: TIMER). 3) RECORD LIST: manuálne zaznamenané súbory. 4) SYSTEM LIST: systémovo zaznamenané súbory. Pri kontinuálnom zázname DVR zaznamená každú hodinu jeden súbor. 5) ALARM LIST: zoznam súborov zaznamenaných pri alarme. 6) MOTION LIST: zoznam súborov zaznamenaných pri detekcii pohybu. 7) EVENT SEARCH: Vyhľadávanie záznamov pri detekcii pohybu v určitom časovom intervale (YEAR / MONTH / DAY / HOUR / MIN / CHANNEL). 8) TIME SEARCH: Vyhľadávanie záznamov v určitom časovom intervale(year / MONTH / DAY / HOUR / MIN). Pozn: Nastavte kurzor na konkrétny súbor a stlačte ENTER pre spustenie prehrávania a stop pre návrat zobrazenia kamier naživo. 2X DIGITAL ZOOM Stlačte ZOOM na prednom paneli DVR pre zväčšenie obrazu zvolenej kamery (2X digital zoom). Zobrazí sa ¼ pohľad zväčšeného obrazu. použite <> pre posuv obrazu.

20 1) Stlačte ZOOM znova pre zmenšenie obrazu. 2) stlačte.> pre presun pozície zoomu. 3) Môžete tiež stlačiť Digital Zoom tlačidlo na DO. KEY LOCK uzamknutie tlačidiel 1) Key Lock On: uzamknutie 2) Key Lock Off: odomknutie Stlačte ľubovoľné tlačidlo okrem SHIFT a POWER a potom zadajte heslo pre odomknutie. 3) Password: heslo. Stlačte MENU + ENTER na prednom paneli DVR pre uzamknutie. Stlačte F2 na DO pre uzamknutie. Prepínanie Obrazového systému 1) Stlačte POWER na prednom paneli DVR pre jeho vypnutie a stlačte POWER + > pre prenutie do systému PAL. (Tlačte tlačidlá pokiaľ monitor neukazuje obraz z DVR.) 2) Stlačte POWER na prednom paneli pre vypnutie a stlačte POWER + < pre prepnutie do NTSC systému. USB UPGRADE USB je možné použiť pre upgrade. Najprv naformátujte USB pamäťové zariadenia. 1) Od dodávateľa získate upgrade súbory. 2) Uložte ich na USB zariadenie (nemeňte názvy súborov). 3) Prejdite na MAIN MENU SYSTEM - UPGRADE a stlačte ENTER. 4) zvoľte YES a a stlačte ENTER znovu pre potvrdenie upgrade. Pozn: USB formát musí byť FAT 32. Ak USB nie je podporované v DVR, zobrazí sa spáva USB ERROR. LICENCOVANÝ SOFTWARE AP 1) Inštalácia: vložte priložené CD do CD-ROM mechaniky a PC automaticky spustí inštalačný program. Po inštalácii sa na ploche zobrazí zodpovedajúca ikonka. Pozn: Pre poslednú verziu software AP sa informujte u dodávateľa alebo pozrite časť návodu CONNECT TO AP VIA IE BROWSER. 2) Software funkcie: Pripojte DVR k PC cez RJ45 sieťový kábel. LAN nastavenie: Default DVR IP je a default username a password sú admin. Nastavte PC IP adresu na IP: XXX (1~255, okrem 10) (aby PC a DVR boli v rovnakej doméne). Kliknite 2x pre vstup do login stránky. zadajte IP ( ), username (admin), password (admin). po pripojení k DVR cez LAN, je možné meniť sieťové nastavenia v DVR alebo v programe na PC.

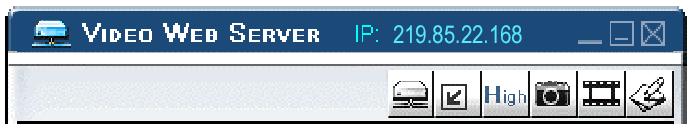

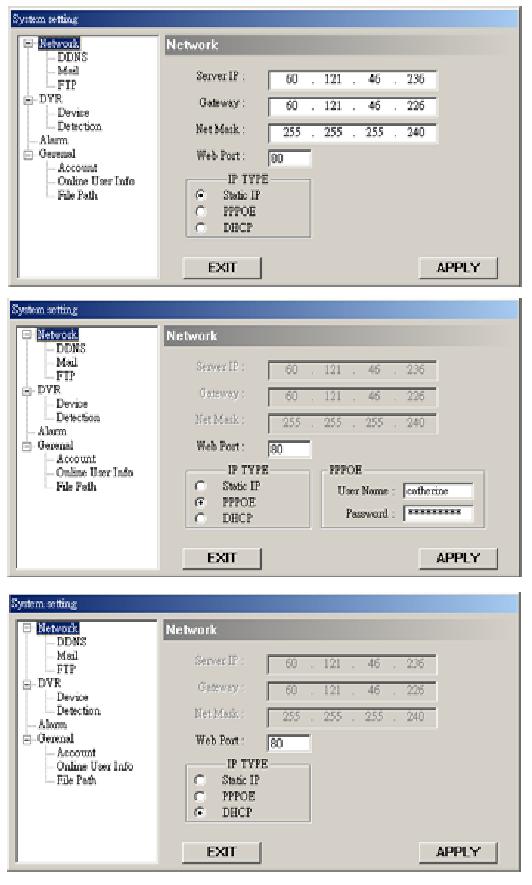

21 Typ siete ~ Statická IP: nastavte sieťové nastavenia v DVR menu alebo v programe v System Config. ~ Dynamic IP (DHCP a PPPoE). Po nastavení sieťovej informácie kliknite 2x pre vstup na stránku login. Zadajte Username, Password, a IP (Static IP) alebo Host name (Dynamic IP). Potom kliknite na zelené tlačidlo prep pripojenie. LOGIN AP - vysvetlenie ikoniek. Address Book: Adresár, stlačte pre pridanie novej IP do adresára IP alebo pre predvoľbu IP adresy - prístup k video serveru. Search: Vyhľadávanie dostupných DVR IP adries v LAN a modifikácia sieťových nastavení DVR. Copy: Kopírovanie inštalačných súborov pre uloženie nastavení Video web servera pre inštaláciu softwaru na iné PC. Player: Prehrávač video súborov uložených na PC. Pozn: Verzia programu je zobrazená na prihlasovacej stránke. Základné funkcie: Video Web Server Control Panel. Digital Device Control Panel ~ 16CH DVR ovládací panel digitálneho zariadenia a. rýchlosť prenosu obrázkov za sek. b. rýchlosť dátového prenosu c. pripojenie / odpojenie d. rozlíšenie: NTSC: ; PAL: ; e. kvalita obrazu (High, Medium, Low) f. Snapshot : stlačte pre uloženie zobrazenej snímky.

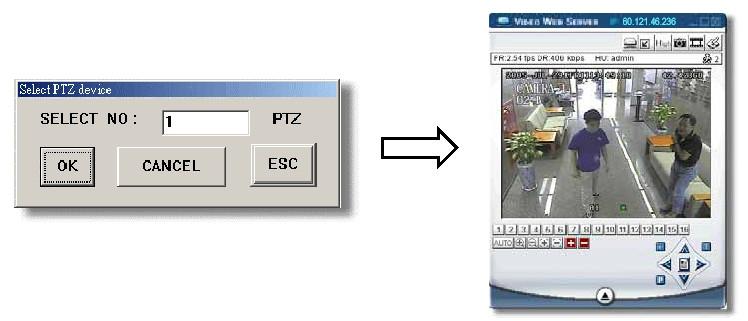

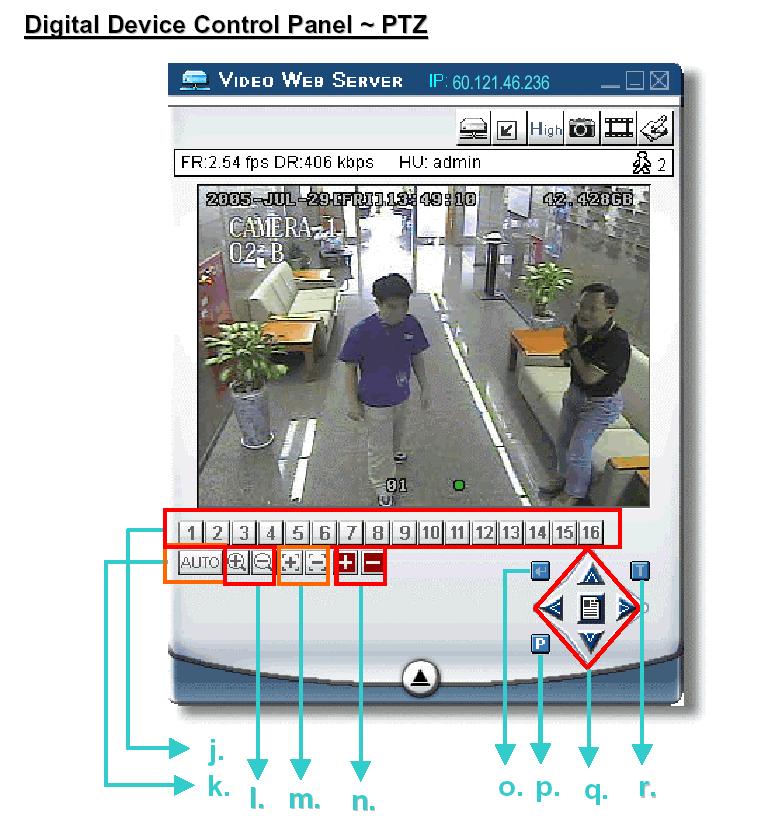

22 g. Záznam: Stlačte pre spustenie záznamu na video web serveri a stlačte znova pre zastavenie záznamu. Video bude zaznamenané do PC. Každý súbor môže obsahovať do 18,000 snímok. Ak je kapacita záznamového súboru plná, video sa bude zaznamenávať do ďalšieho súboru. Ak ja voľná kapacita HDD menej ako 200MB, program prestane zaznamenávať. h. systémová konfigurácia: stlačte pre vstup na konfiguračnú stránku video web servera. i. počet Online užívateľov j. CH 1 ~ 16 k. 4, 9, 16 kanálové zobrazenie l. Vyhľadávanie m. záznam n. Stop / Fast Rewind / Fast Forward / Pause / Slow Playback / Play o. + p. q. Digital Zoom r. Set : stlačte pre zmenu zobrazovaného kanálu. stlačte <> pre voľbu kanálu, ktorý chcete zmeniť. stlačte alebo pre voľbu kamery, ktorú chcete zobraziť. stlačte Enter pre potvrdenie. s. Sekvencia: stlačte pre aktiváciu call monitora a stlačte znova pre zrušenie tohto režimu t. Enter u. PTZ ovládanie vyp / zap. Pri zapnutí PTZ ovládania môžete zvoliť PTZ zariadenie a stlačiť OK pre vstup do PTZ control AP stránky. (stlačte ESC pre odchod z PTZ control AP stránky a návrat do DVR control AP stránky) v. Menu / Up / Down / Left / Right w. Turbo vyp / zap j. Preset 1 ~ 16 k. AUTO o. Enter p. PTZ Control vyp/ zap q. Menu / Up / Down / Left / Right r. Turbo ON/ OFF: Pre zrýchlenie voľby menu alebo ovládania PTZ kamery cez video web server môžete aktivovať "Turbo" funkciu. Funkciu môžete zmeniť v krokoch od 1 do 10. Napr. Ak aktivujte TURBO funkciu a nastavíte turbo funkciu na 3, pri jednom stlačení tlačidiel up/down/left/right bude systém reagovať ako pri 3 stlačeniach. Prehrávanie a. Zachytenie snímky b. Stop c. Pause d. Fast Rewind - rýchle prehrávanie vpred (1X, 2X, 4X, 8X, 16X) e. pomalé prehrávanie vzad (1X, 1/2X, 1/4X, 1/8X, 1/16X) f. PLAY - prehrávanie (1X) g. pomalé prehrávanie (1X, 1/2X, 1/4X, 1/8X, 1/16X) h. rýchle prehrávanie vpred (1X, 2X, 4X, 8X, 16X)

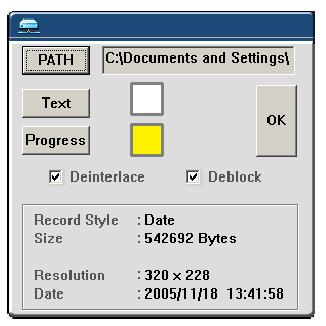

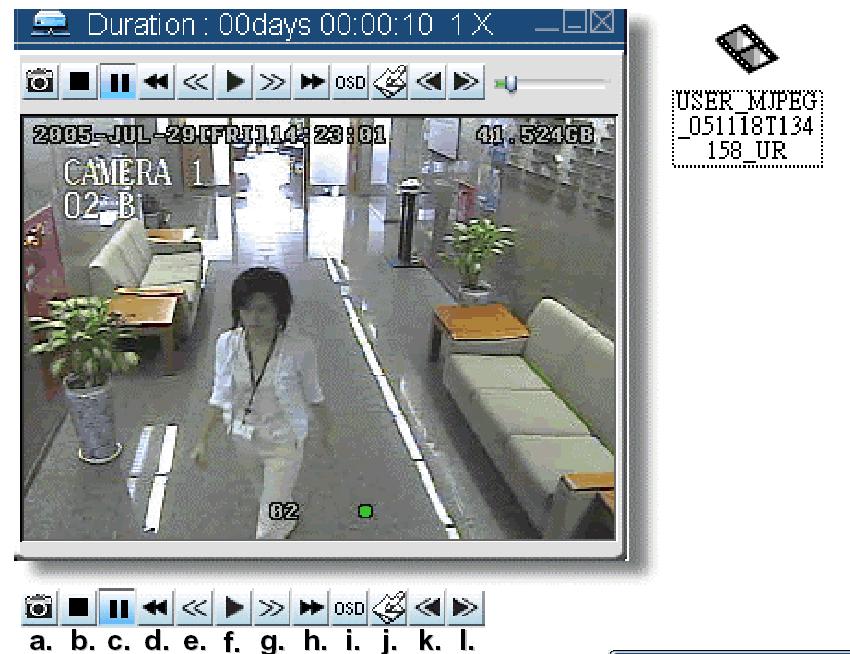

23 i. OSD ( ukázať / skryť ) j. Konfiguračné nastavenia (cesta k zachytenému snímku, farba textu, farba progress bar) k. Otvorenie predchádzajúceho súboru l. Otvorenie ďalšieho súboru Pozn: Pri pozastavení prehrávania môžete stlačiť d tlačidlo pre predchádzajúci snímok alebo h pre ďalší snímok. Pri prehrávaní v programe môžete stlačiť tlačidlo W pre kontrolu autenticity BACKUP VIDEO súboru. Ak bol súbor BACKUP VIDEO zmenený, obraz videa bude červený a prehrávanie sa pozastaví. 3) Pokročilé nastavenia: Stlačte System Config pre vstup na stránku systémových nastavení. Zvoľte si funkciu, ktorú chcete nastaviť. Po nastavení stlačte APPLY pre uloženie nastavení. Systémové nastavenia zahrňujú: Network, DDNS, Account, Online User, Alarm, Mail, FTP, Alarm Database, File Path, Device, Detection, Camera, a Toolbox. Network - sieť Kliknite na Network a zvoľte IP TYPE (Static IP, PPPoE, DHCP) Static IP: server IP, gateway, maska siete, a web port. PPPoE: username a password od poskytovateľa internetového pripojenia. PPPoE potrebuje DDNS službu pre získanie Hostname zodpovedajúce IP adrese. DHCP: DHCP musí byť podporované routerom alebo modemom v sieti s DHCP službou. DHCP potrebuje službu DDNS pre získanie Hostname zodpovedajúcej dynamickej IP adrese. Pozn: Pre niektoré routery možno je potrebné reštartovať DVR pre získanie IP adresy. DDNS DDNS je služba pre transformáciu dynamickej IP na zodpovedajúce Hostname. Povoľte DDNS. Zadajte DDNS username do políčka username. Zadajte DDNS password. Zadajte Hostname pre Domain. Zvoľte DDNS system name. DDNS APPLY: Choďte na web stránku, ktorá poskytuje voľné DDNS služby. Napr. Vytvorte si účet na DynDNS. Dostanete om potvrdenie o účte. Pre ukončenie registrácie sa riaďte dodanými inštrukciami. Musíte previesť tieto kroky do 48 hodín. Ak neurobíte potvrdenie u do 1 hodiny, požiadajte o password reset ( Použite DDNS username a password pre prihlásenie do DynDNS. Vytvorte Hostname. Login Account My Service Add Host Services Add Dynamic

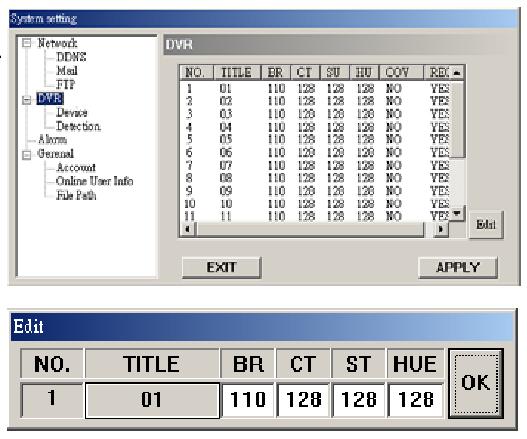

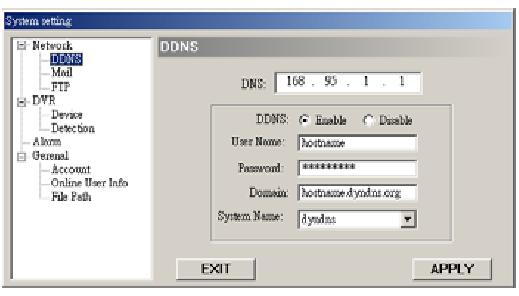

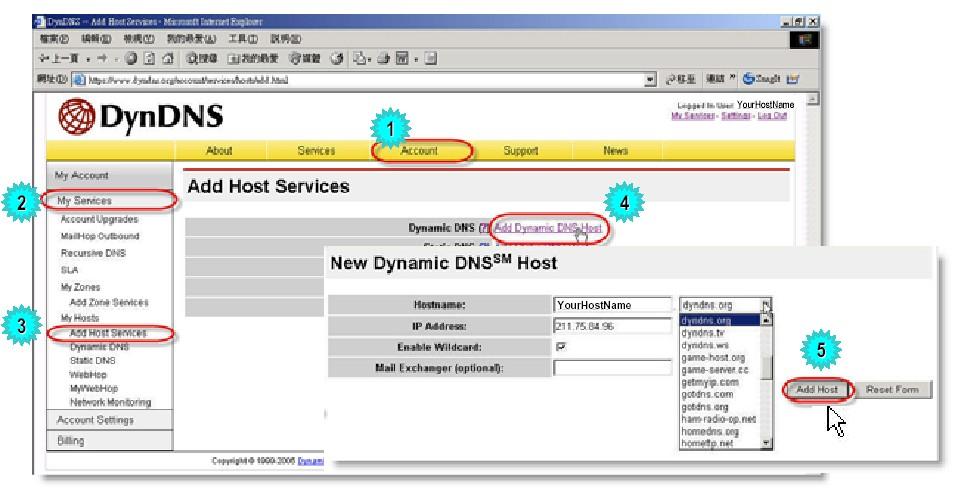

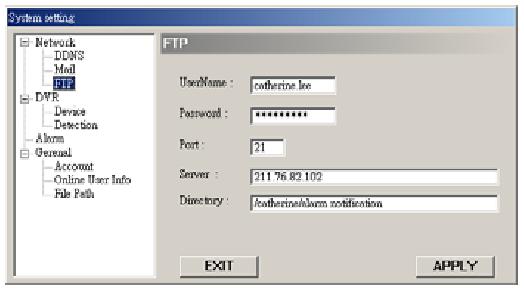

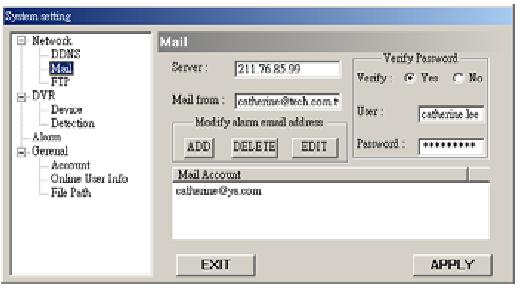

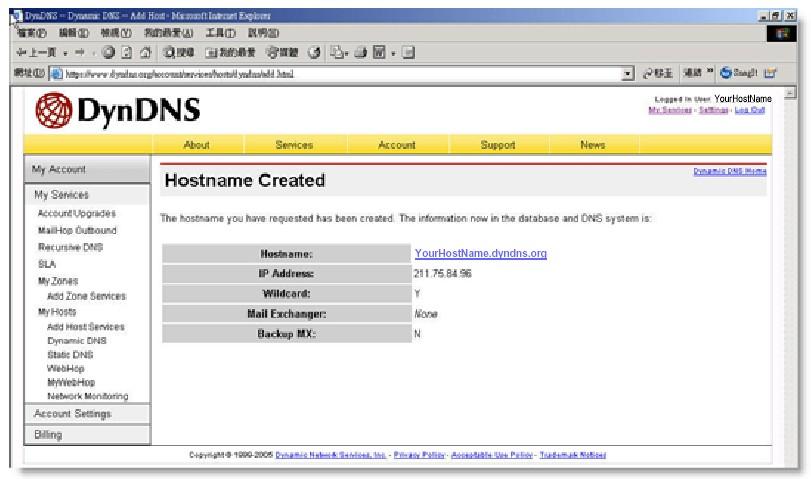

24 DNS Host zadajte a zvoľte hostname kliknite na Add Host. DDNS Hostname je vytvorené. Mail Pri spustení alarmu Video Web Server zachytí obrázky (10 JPEG max) a om ich pošle definovaným užívateľom. SMTP server informáciu môžete získať od správcu ového systému. Môžete pridať ové adresy, kam sa majú poslať obrázky pri detekcii pohybu v nastavení Modify alarm address. Ak mail server požaduje overenie hesla, zadajte username a password. Pozn.: Pre získanie alarmového mail pri detekovanom pohybe, musíte povoliť funkciu notification v Alarm nastavení. Zadajte celú mail adresu do Mail from aby y neboli blokované niektorými SMTP servermi. FTP Pri detekcii pohybu video server zachytí obrázky a pošle ich na definovanú adresu cez FTP. Pozn.: Musíte povoliť funkciu FTP notification v nastavení Alarm. DVR Camera Setting nastavenie kamery Môžete získať informáciu o nastavení pripojených kamier. Zvoľte niektorú z kamier a stlačte Edit pre nastavenie jasu / kontrastu / sýtosti / farby. Po nastavení stlačte OK. Device - zariadenie Môžete zmeniť externé zariadenie. Zvoľte zariadenie a stlačte Edit, nastavte Device Type, ID No., Protocol Type a Baud Rate cez Video Web Server. Video web server podporuje rôzne AP zobrazenia pre ovládanie týchto periférií: Kamera, PTZ.

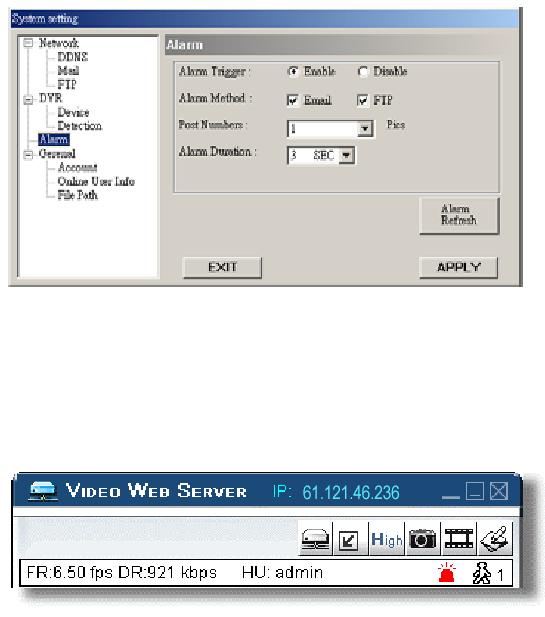

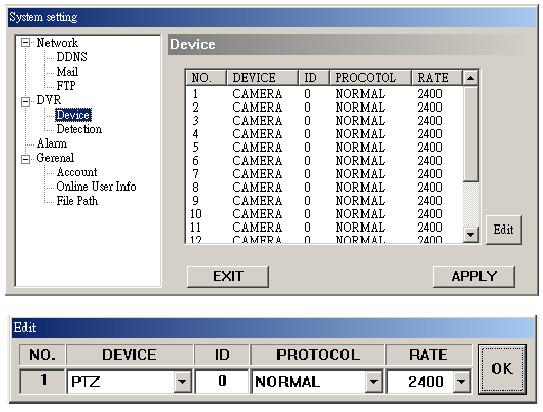

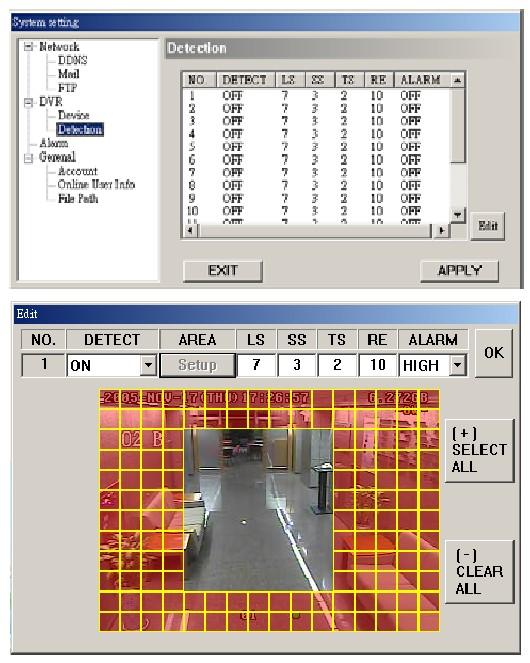

25 Detection detekcia pohybu Môžete nastaviť oblasť detekcie pohybu a faktory citlivosti. Zvoľte zariadenie a stlačte Edit. Môžete použiť PC myš pre voľbu oblasti. Alarm Alarm Trigger: povoľte alebo zakážte a FTP notifikačné funkcie. Alarm Method: alebo FTP metóda posielania. Post Number: počet MJPEG obrázkov (1-10). Alarm Duration: trvanie alarmu 3 sek., 15 sek., 30 sek., 1 min., alebo 30 min. Alarm Refresh: čas odstránenia oznamu o alarme z obrazovky. Pozn: Povoľte funkciu alarmu. Pri spustení alarmu externým zariadením, ako napr. PIR alebo senzor, na obrazovke sa zobrazí ikonka. Video Web Server spustí záznam automaticky. General všeobecné nastavenia Informácia o verzii firmware. Môžete zvoliť turbo step (1 10) pre urýchlenie napr. ovládania PTZ kamery z video web servera, aktivujte však "Turbo" funkciu. Max Log List: Nastavenie maximálneho počtu zoznamu udalostí. Server Log: Stlačte Server Log pre prechod do tohto menu. Nastavenie užívateľských účtov (Max 5) Heslo, trvanie a úroveň prístupu. Max 5 účtov online naraz. úroveň prístupu: SUPERVISOR Ovládanie všetkých funkcií ( a, b, c, d, e a f ). HIGH ovládanie iba a, b, c, d a e funkcií bez možnosti ovládať f. NORMAL ovládanie iba a, d, a e bez možnosti ovládať b, c a f. GUEST Iba prezeranie obrazu. Použitie iba funkcie a.

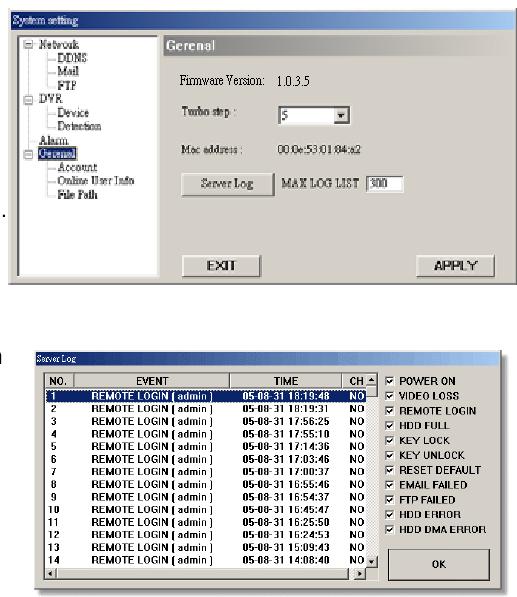

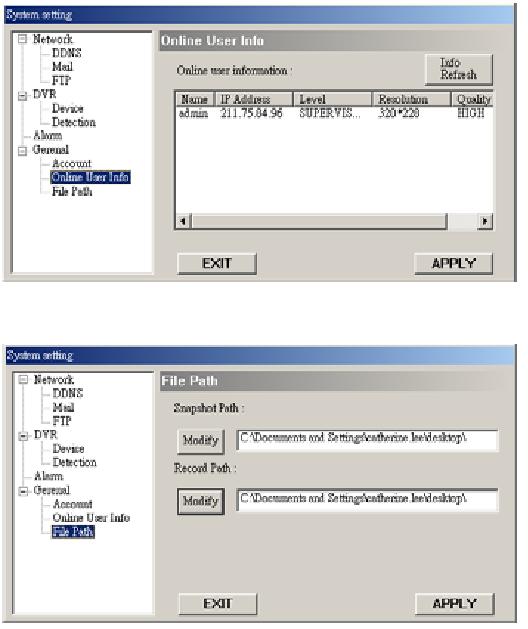

26 Trvanie: vzhľadom na rôzne úrovne prístupu, rôzne účty môžu zostať online počas rôzneho časového intervalu (1min, 5min, 10min, 1hod, 1deň, stále). Account - účet Môžete si prezrieť online užívateľov. Zobrazené informácie: (meno, IP Adresa, úroveň prístupu, rozlíšenie a kvalita obrazu). Online User Info informácia o online užívateľoch File Path - cesta k uloženým zachyteným obrázkom. Record Path adresárová cesta k zaznamenanému video súboru.

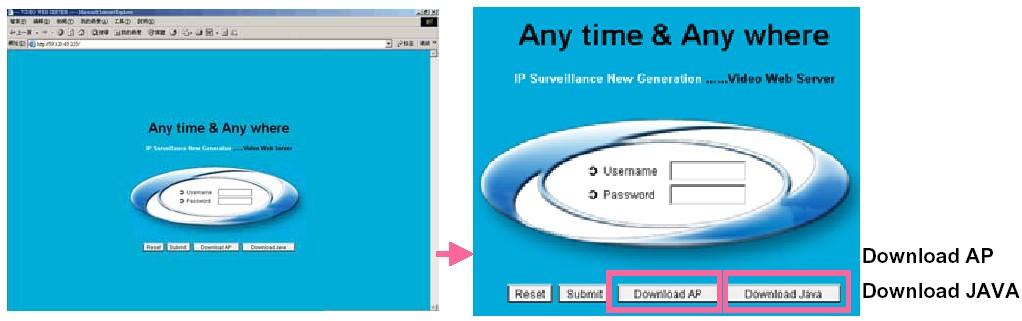

27 Pripojenie k AP cez prehliadač IE K Video Web Serveru sa môžete pripojiť aj cez internetový prehliadač IE v Windows 2000 a Windows XP. 1: zadajte IP adresu do políčka URL a stlačte enter. Zobrazí sa nasledujúca stránka: 2: kliknite na Download JAVA. Pozn.: JAVA setup súbor je tiež zahrnutý v AP software CD disku. V prípade potreby je možné aktualizovať JAVA program. 3: kliknite na Accept License Agreement. 4: zvoľte Windows Offline Installation alebo Windows Online Installation. 5: ako príklad zvoľte Windows Offline Installation. Uložte setup súbor jre-1_5_0_04windows-i586-p na plochu PC.

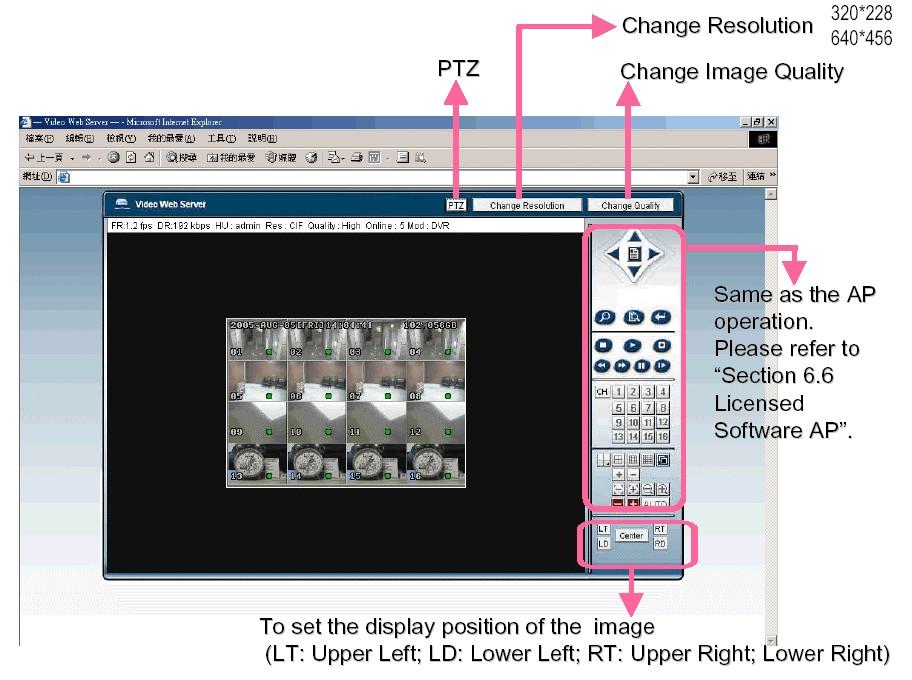

28 Kliknite na ikonku 2x. 6: Po inštalovaní zadajte IP adresu Vášho DVR do políčka URL a stlačte enter. Zobrazí sa prihlasovacia stránka. Zadajte username a password. Zobrazí sa nasledujúca stránka. GPRS GPRS inštalácia a prezeranie (napr. Motorola 768i) 1) Váš poskytovateľ mobilného pripojenia musí poskytovať službu GPRS a telefón musí podporovať GPRS a Java MIDP 2.0 pre spustenie aplikácie. 2) Pripojte sa na stránku cez web prehliadač Vášho mobilného telefónu. (Uistite sa, či máte aktivované GPRS). 3) Stiahnite a inštalujte 16CH_MPEG-4 / 8CH_MPEG-4 / 4CH_MPEG-4. 4) Po inštalovaný sa zobrazí ikonka 16CH_MPEG-4 / 8CH_MPEG-4 / 4CH_MPEG-4 na ploche mob. telefónu. 5) Kliknite na ikonu 16CH_MPEG-4 / 8CH_MPEG-4 / 4CH_MPEG-4 video server pre vstup do nastavenia. Zadajte IP adresu, port, username, a password Vášho DVR. Potom stlačte connect. 6) Po pripojení k 16CH_MPEG-4 / 8CH_MPEG-4 / 4CH_MPEG-4 video serveru uvidíte AP interface na displeji a v titulku Online. 7) Počkajte 3 minúty pre video signál. 8) Po zobrazení videa môžete monitorovať a ovládať. Pozn.: Nepredpokladá sa nastavenie DVR portu na 80 port. Niektorý poskytovatelia telekomunikačných služieb vyžadujú 80 port. Voliteľné periférie Pre ovládanie periférií pozrite príslušné návody. 1) IDA (independent disk array). 2) VGA konektor.

29 Odstraňovanie problémov DVR sa nedá zapnúť DVR nereaguje na stláčanie tlačidiel DVR bezaznamenáva Nefunguje časovač Nie je signál z kamier DVR stále reštartuje skontrolujte pripojenie napájacieho kábla Skontrolujte, či DVR nie je v režime Key Lock Stlačte ľubovoľné tlačidlo a potom zadajte heslo pre odomknutie tlačidiel Skontrolujte správnu inštaláciu HDD Skontrolujte, či je nastavené Record Enable na YES skontrolujte pripojenie kamier Skontrolujte pripojenie monitora Skontrolujte napájanie kamier Skontrolujte objektívy Napájací kábel môže byť v blízkosti HDD, alebo nesprávny HDD. Príloha 1 Inštalovanie HDD *** Pozn.: Nastavte jeden HDD na Master Mode alebo Single Mode *** 1) Otvorte horný kryt DVR a odskrutkujte držiak HDD. 2) Naskrutkujte HDD do držiaka HDD. 3) Pripojte napájanie HDD a pripojte HDD IDE zbernici (pozor na správne pripojenie pinov). 4) Zatvorte kryt DVR.

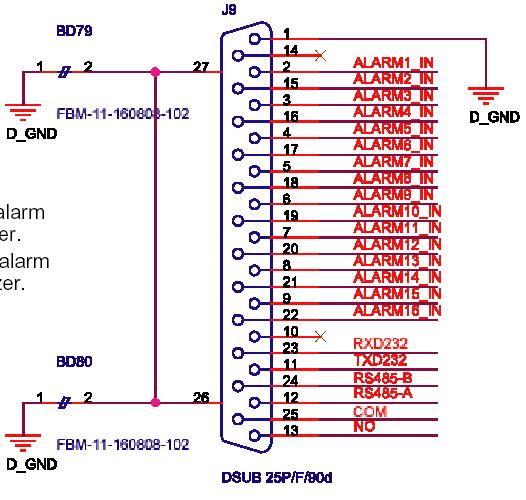

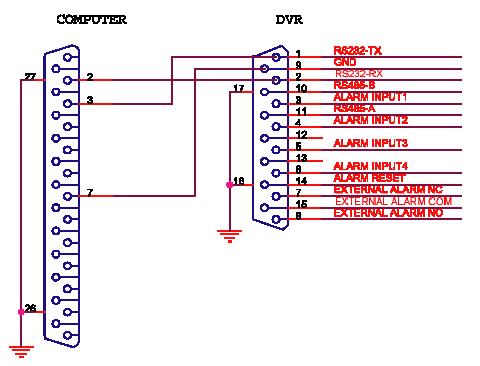

30 Príloha 2 Konfigurácia pinov [ 16 / 8 ] PIN 1. GND GROUND - zem PIN 2. ~ PIN 9. ALARM INPUT alarmový vstup pri pripojení vodiča z ALARM INPUT ( PIN ) ku GND (PIN 1) konektora, DMR spustí záznam a zapne sa bzučiak. Ak je Menu/ Camera/ Alarm nastavené na Low : pri alarmovom vstupnom signále Low sa spustí záznam a ozve sa bzučiak. PIN 10. PIN OFF PIN 11. TXD232 - DVR je možné ovládať na diaľku cez RS-232. PIN 12. RS485-A - DVR je možné ovládať na diaľku cez RS485. PIN 13. Externý alarm za normálnych okolností COM odpojené od NO. Pri alarme COM spojené s NO. PIN 14. PIN OFF PIN 15. ~ PIN 22. ALARM INPUT alarmové vstupy. PIN 23. RXD232 PIN 24. RS485-B PIN 25. EXTERNAL ALARM COM za normálnych okolností COM odpojené od NO. Pri alarme COM spojené s NO. [ 4 kanálový ] PIN 1. RS232-TX PIN 2. RS232- RX PIN 3. ~ PIN 5. ALARM INPUT alarmový vstup, po pripojení ALARM INPUT (PIN ) k GND (PIN 9) začne DVR zaznamenávať a ozve sa bzučiak. PIN 7. EXTERNAL ALARM NC Za normálnych okolností COM spojené s NC a odpojené od NO. Pri alarme COM odpojené od NC a spojené s NO. PIN 8. EXTERNAL ALARM NO. - Za normálnych okolností COM odpojené od NO. Pri alarme COM spojené s NO. PIN 9. GND signálová zem. PIN 10. RS485-B PIN 11. RS485-A PIN 12, 13. PIN OFF PIN 14. ALARM RESET - reset alarmu pri spojení ALARM RESET (PIN 14) so zemou GND (PIN 9 ), externý signál na ALARM RESET (PIN 14) môže byť použitý na reset alarmu ALARM OUTPUT a vypnutie bzučiaku DVR. Po spustení alarmu bude mať signál úroveň Low a zastaví všetky alamrové činnosti. Za normálnych okolností je signál v stave High. PIN 15. EXTERNAL ALARM COM - za normálnych okolností COM odpojené od NO. Pri alarme je COM spojené s NO. PIN 16, 17. GND - zem

31 Príloha 3 Tabuľka záznamových časov, príklad pre 16 kanálov: 1. NTSC systém a vonkajšie prostredie. 2. čas záznamu závisí na týchto faktoroch: * Kvalita kamery kompozícia obrazu (pohyb objektu)

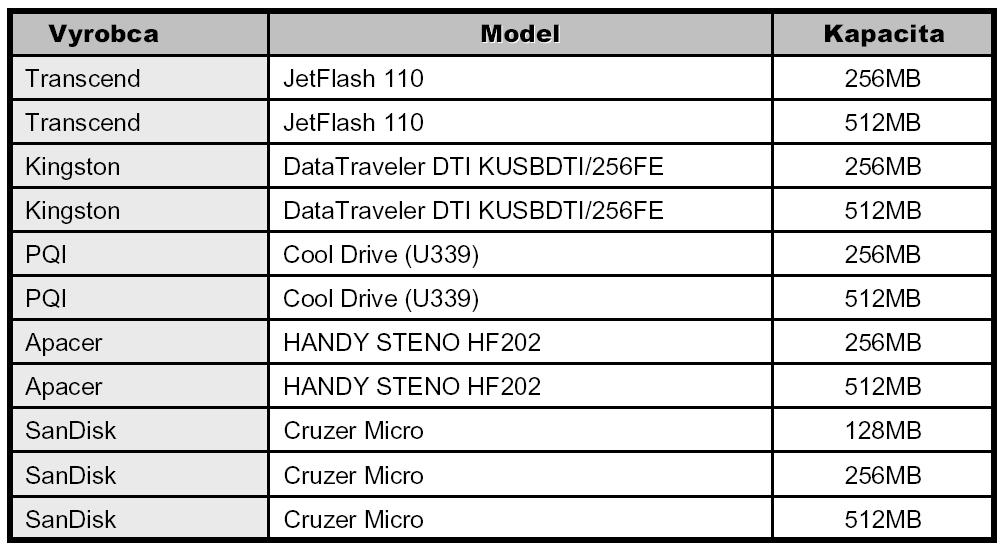

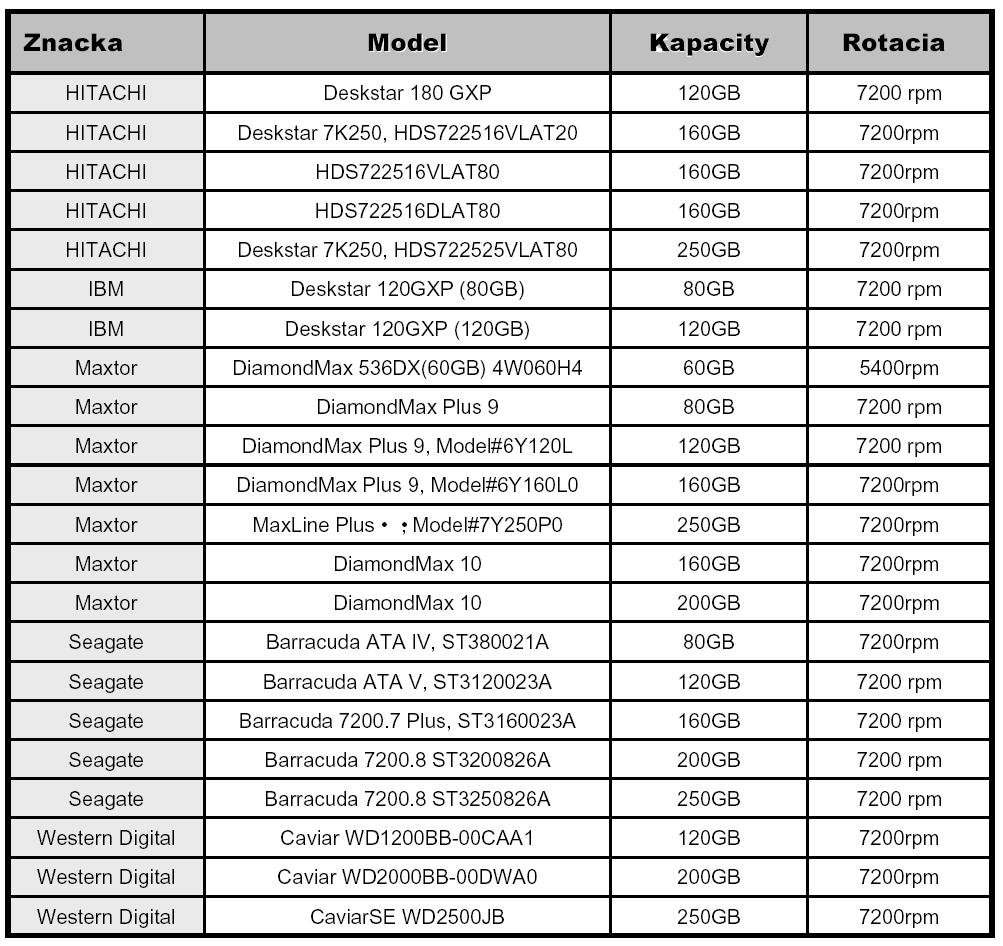

32 Príloha 4 Kompatibilné USB zariadenia Príloha 5 Kompatibilné HDD
