1 PLC 14E Powerline Camera Ε γ χ ε ι ρ ί δ ι ο Χ ρ ή σ τ η

2 Περιεχόμενα Περιεχόμενα 1 1 Περιεχόμενα Συσκευασίας 2 2 Η PLC 14E Powerline Camera Χαρακτηριστικά προϊόντος Περιγραφή Hardware Απαιτήσεις Συστήματος 3 3 Διαδικασία εγκατάστασης Διαδικασία εγκατάστασης Hardware Ρύθμιση στο PC σας για σύνδεση με LAN 4 4 Ρυθμίστε την Camera σας Χρήση του IP Cam Utility Ρύθμιση μέσα από το Web Interface Ρύθμιση παραμέτρων εικόνας Administrator Setup Ρυθμίστε το λογισμικό DVR 9 5 Τεχνική υποστήριξη από την Crypto 12 6 Τεχνικά χαρακτηριστικά 13 1

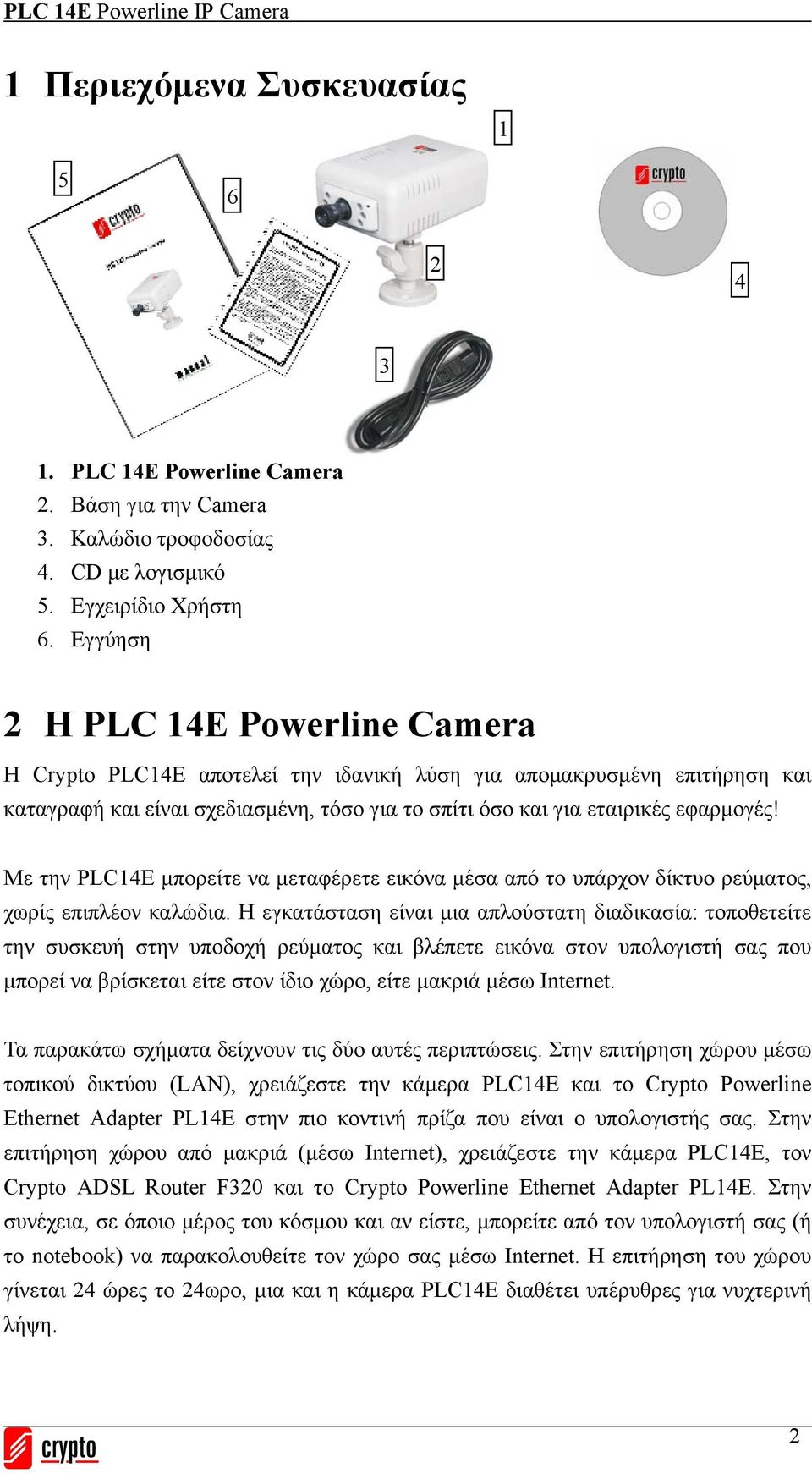

3 1 Περιεχόμενα Συσκευασίας PLC 14E Powerline Camera 2. Βάση για την Camera 3. Καλώδιο τροφοδοσίας 4. CD με λογισμικό 5. Εγχειρίδιο Χρήστη 6. Εγγύηση 2 Η PLC 14E Powerline Camera Η Crypto PLC14E αποτελεί την ιδανική λύση για απομακρυσμένη επιτήρηση και καταγραφή και είναι σχεδιασμένη, τόσο για το σπίτι όσο και για εταιρικές εφαρμογές! Με την PLC14E μπορείτε να μεταφέρετε εικόνα μέσα από το υπάρχον δίκτυο ρεύματος, χωρίς επιπλέον καλώδια. Η εγκατάσταση είναι μια απλούστατη διαδικασία: τοποθετείτε την συσκευή στην υποδοχή ρεύματος και βλέπετε εικόνα στον υπολογιστή σας που μπορεί να βρίσκεται είτε στον ίδιο χώρο, είτε μακριά μέσω Internet. Τα παρακάτω σχήματα δείχνουν τις δύο αυτές περιπτώσεις. Στην επιτήρηση χώρου μέσω τοπικού δικτύου (LAN), χρειάζεστε την κάμερα PLC14E και το Crypto Powerline Ethernet Adapter PL14E στην πιο κοντινή πρίζα που είναι ο υπολογιστής σας. Στην επιτήρηση χώρου από μακριά (μέσω Internet), χρειάζεστε την κάμερα PLC14E, τον Crypto ADSL Router F320 και το Crypto Powerline Ethernet Adapter PL14E. Στην συνέχεια, σε όποιο μέρος του κόσμου και αν είστε, μπορείτε από τον υπολογιστή σας (ή το notebook) να παρακολουθείτε τον χώρο σας μέσω Internet. Η επιτήρηση του χώρου γίνεται 24 ώρες το 24ωρο, μια και η κάμερα PLC14E διαθέτει υπέρυθρες για νυχτερινή λήψη. 2

4 2.1 Χαρακτηριστικά προϊόντος Μέχρι και 14 Mbps διαμέσου του τυπικού δικτύου παροχής ρεύματος 100V ~ 240V Ενσωματομένος Web Server Απομακρυσμένη πρόσβαση μέσω του Internet χρησιμοποιώντας οποιονδήποτε Web Browser με εγκατεστημένη την Sun Java Ανίχνευση κίνησης και λειτουργία ειδοποίησης με 2.2 Περιγραφή Hardware Reset Button LED Activity 1 Link Δραστηριότητα δικτύου 2 Rx Λήψη δεδομένων 3 Tx Εκπομπή δεδομένων 4 Pwr Power On 5 PLA Σύνδεση Powerline 2.3 Απαιτήσεις Συστήματος Internet Explorer browser (V.4.75 η πιο πρόσφατο με την java εγκατεστημένη) Τυπικό δίκτυο παροχής ρεύματος Μια ή παραπάνω Powerline συσκευές συνδεδεμένες στον υπολογιστή σας. CD Rom Drive 3

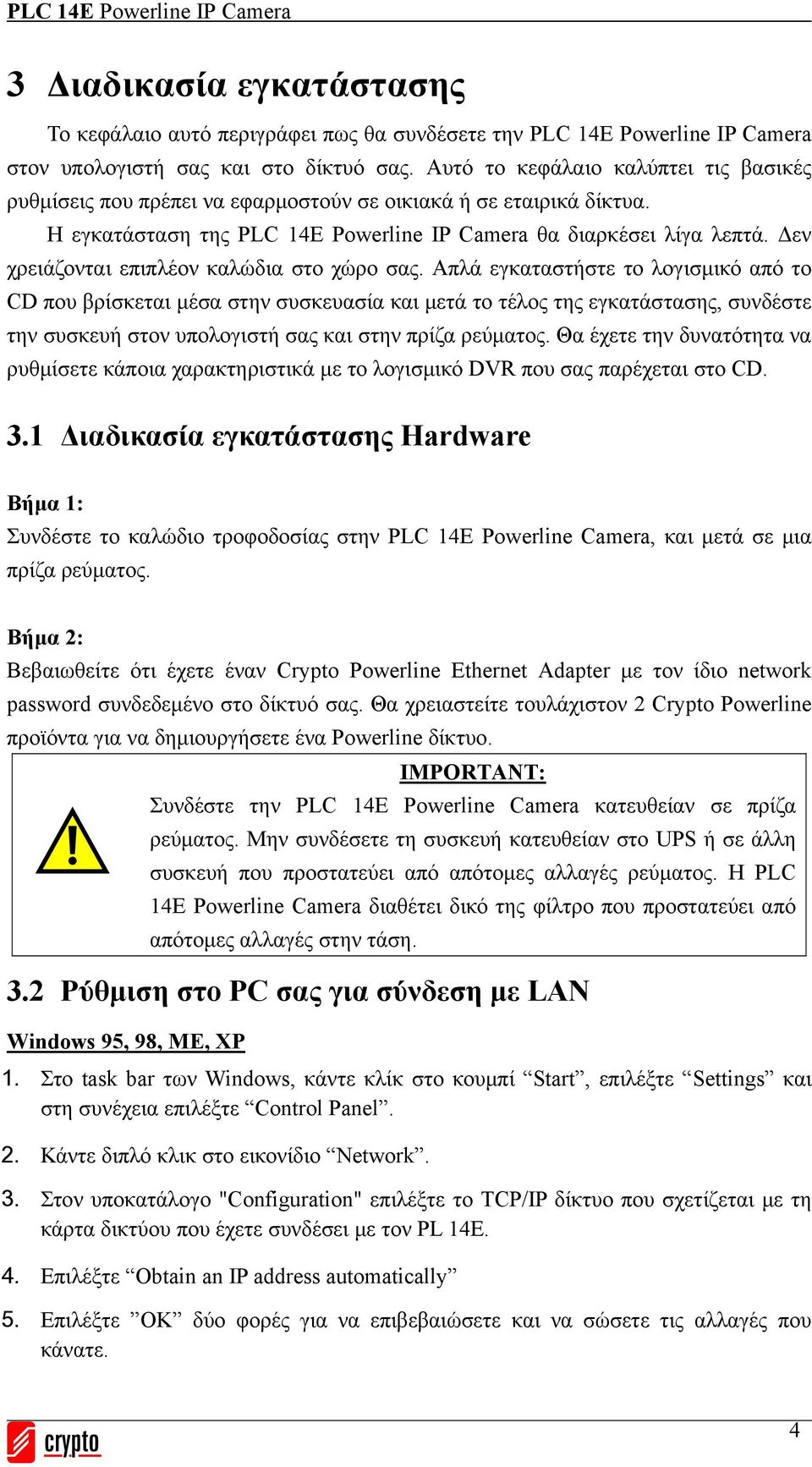

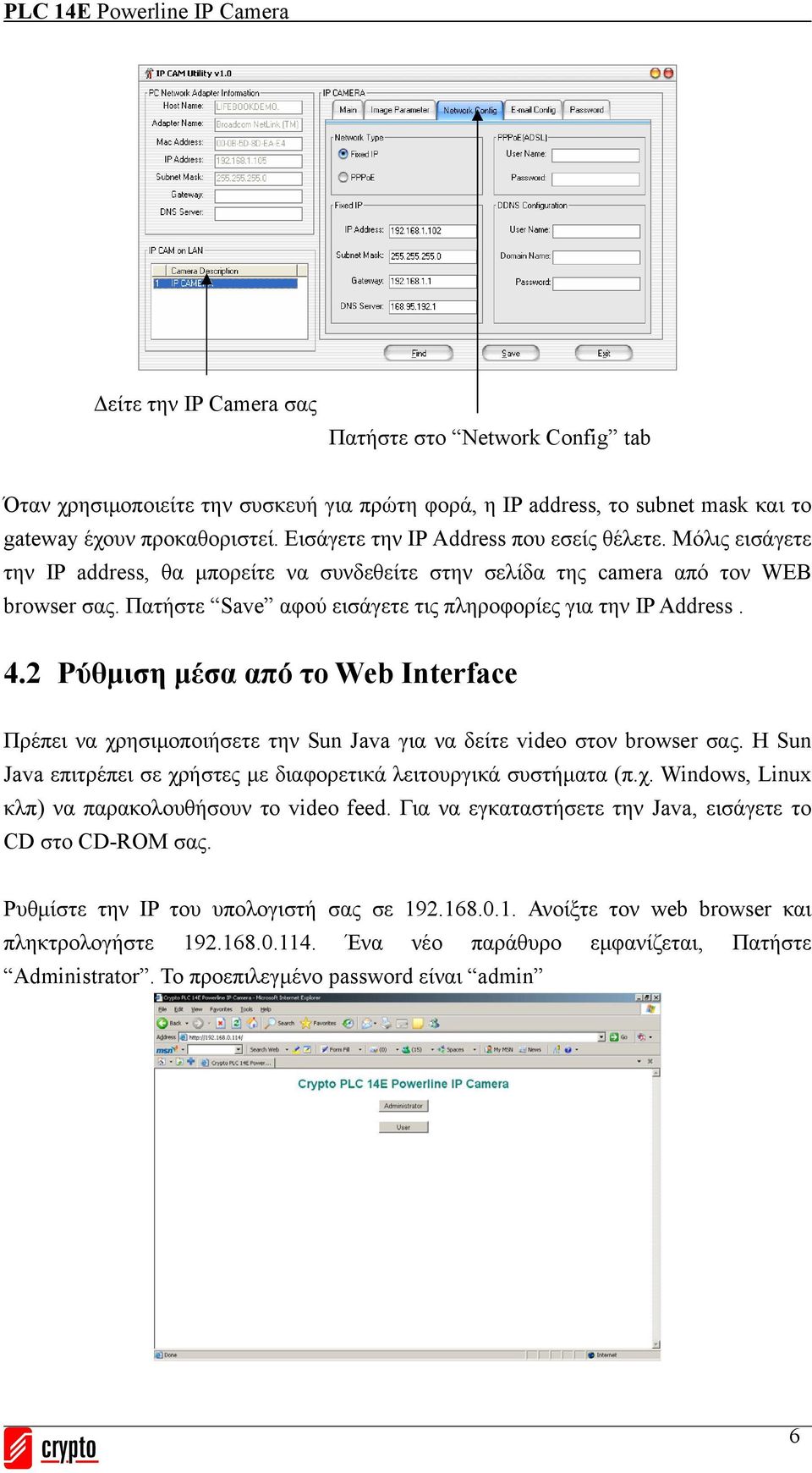

5 3 Διαδικασία εγκατάστασης Το κεφάλαιο αυτό περιγράφει πως θα συνδέσετε την PLC 14E Powerline IP Camera στον υπολογιστή σας και στο δίκτυό σας. Αυτό το κεφάλαιο καλύπτει τις βασικές ρυθμίσεις που πρέπει να εφαρμοστούν σε οικιακά ή σε εταιρικά δίκτυα. Η εγκατάσταση της PLC 14E Powerline IP Camera θα διαρκέσει λίγα λεπτά. Δεν χρειάζονται επιπλέον καλώδια στο χώρο σας. Απλά εγκαταστήστε το λογισμικό από το CD που βρίσκεται μέσα στην συσκευασία και μετά το τέλος της εγκατάστασης, συνδέστε την συσκευή στον υπολογιστή σας και στην πρίζα ρεύματος. Θα έχετε την δυνατότητα να ρυθμίσετε κάποια χαρακτηριστικά με το λογισμικό DVR που σας παρέχεται στο CD. 3.1 Διαδικασία εγκατάστασης Hardware Βήμα 1: Συνδέστε το καλώδιο τροφοδοσίας στην PLC 14E Powerline Camera, και μετά σε μια πρίζα ρεύματος. Βήμα 2: Βεβαιωθείτε ότι έχετε έναν Crypto Powerline Ethernet Adapter με τον ίδιο network password συνδεδεμένο στο δίκτυό σας. Θα χρειαστείτε τουλάχιστον 2 Crypto Powerline προϊόντα για να δημιουργήσετε ένα Powerline δίκτυο. IMPORTANT: Συνδέστε την PLC 14E Powerline Camera κατευθείαν σε πρίζα ρεύματος. Μην συνδέσετε τη συσκευή κατευθείαν στο UPS ή σε άλλη συσκευή που προστατεύει από απότομες αλλαγές ρεύματος. Η PLC 14E Powerline Camera διαθέτει δικό της φίλτρο που προστατεύει από απότομες αλλαγές στην τάση. 3.2 Ρύθμιση στο PC σας για σύνδεση με LAN Windows 95, 98, ME, XP 1. Στο task bar των Windows, κάντε κλίκ στο κουμπί Start, επιλέξτε Settings και στη συνέχεια επιλέξτε Control Panel. 2. Κάντε διπλό κλικ στο εικονίδιο Network. 3. Στον υποκατάλογο "Configuration" επιλέξτε το TCP/IP δίκτυο που σχετίζεται με τη κάρτα δικτύου που έχετε συνδέσει με τον PL 14E. 4. Επιλέξτε Obtain an IP address automatically 5. Επιλέξτε OK δύο φορές για να επιβεβαιώσετε και να σώσετε τις αλλαγές που κάνατε. 4

6 Windows Στο task bar των Windows, κάντε κλίκ στο κουμπί Start, επιλέξτε Settings και στη συνέχεια επιλέξτε Control Panel. 2. Κάντε διπλό κλικ στο εικονίδιο Network and Dial-Up Connections. 3. Στο παράθυρο Network and Dial-up Connections, κάντε δεξί κλικ στο εικονίδιο Local Area Connection και στη συνέχεια επιλέξτε Properties. 4. Αναδείξτε την επιλογή Internet Protocol (TCP/IP) και στη συνέχεια καντε κλικ στο κουμπί Properties. 5. Στο κουτί διαλόγου Internet Protocol (TCP/IP) Properties επιλέξτε set the IP address to be obtained automatically. Επιλέξτε OK δύο φορές για να επιβεβαιώσετε και να σώσετε τις αλλαγές που κάνατε. 4 Ρυθμίστε την Camera σας 4.1 Χρήση του IP Cam Utility Τοποθετήστε το CD στο CD-ROM driver και επιλέξτε IP Cam Utility. Ένα νέο παράθυρο εμφανίζεται. Μπορείτε να χρησιμοποιήσετε αυτό το utility για να ρυθμίσετε την TCP/IP διεύθυνση της PLC 14E Powerline Camera σας. Πατήστε Find για να εντοπίσετε την PLC 14Ε Powerline camera σας. 5

7 Δείτε την IP Camera σας Πατήστε στο Network Config tab Όταν χρησιμοποιείτε την συσκευή για πρώτη φορά, η IP address, το subnet mask και το gateway έχουν προκαθοριστεί. Εισάγετε την IP Address που εσείς θέλετε. Μόλις εισάγετε την IP address, θα μπορείτε να συνδεθείτε στην σελίδα της camera από τον WEB browser σας. Πατήστε Save αφού εισάγετε τις πληροφορίες για την IP Address. 4.2 Ρύθμιση μέσα από το Web Interface Πρέπει να χρησιμοποιήσετε την Sun Java για να δείτε video στον browser σας. Η Sun Java επιτρέπει σε χρήστες με διαφορετικά λειτουργικά συστήματα (π.χ. Windows, Linux κλπ) να παρακολουθήσουν το video feed. Για να εγκαταστήσετε την Java, εισάγετε το CD στο CD-ROM σας. Ρυθμίστε την IP του υπολογιστή σας σε Ανοίξτε τον web browser και πληκτρολογήστε Ένα νέο παράθυρο εμφανίζεται, Πατήστε Administrator. Το προεπιλεγμένο password είναι admin 6

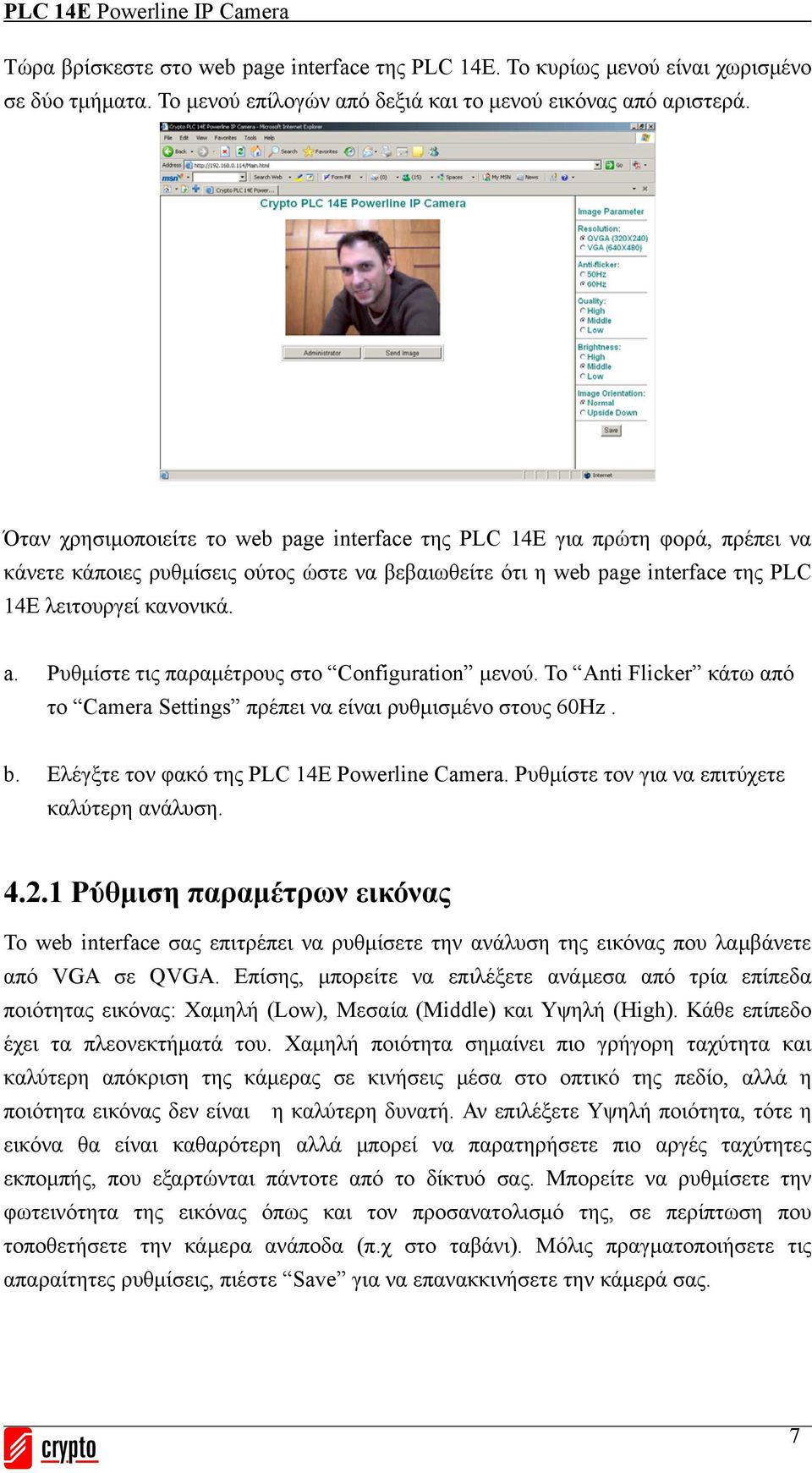

8 Τώρα βρίσκεστε στο web page interface της PLC 14E. Το κυρίως μενού είναι χωρισμένο σε δύο τμήματα. Το μενού επίλογών από δεξιά και το μενού εικόνας από αριστερά. Όταν χρησιμοποιείτε το web page interface της PLC 14E για πρώτη φορά, πρέπει να κάνετε κάποιες ρυθμίσεις ούτος ώστε να βεβαιωθείτε ότι η web page interface της PLC 14E λειτουργεί κανονικά. a. Ρυθμίστε τις παραμέτρους στο Configuration μενού. Το Anti Flicker κάτω από το Camera Settings πρέπει να είναι ρυθμισμένο στους 60Hz. b. Ελέγξτε τον φακό της PLC 14E Powerline Camera. Ρυθμίστε τον για να επιτύχετε καλύτερη ανάλυση Ρύθμιση παραμέτρων εικόνας Το web interface σας επιτρέπει να ρυθμίσετε την ανάλυση της εικόνας που λαμβάνετε από VGA σε QVGA. Επίσης, μπορείτε να επιλέξετε ανάμεσα από τρία επίπεδα ποιότητας εικόνας: Χαμηλή (Low), Μεσαία (Middle) και Υψηλή (High). Κάθε επίπεδο έχει τα πλεονεκτήματά του. Χαμηλή ποιότητα σημαίνει πιο γρήγορη ταχύτητα και καλύτερη απόκριση της κάμερας σε κινήσεις μέσα στο οπτικό της πεδίο, αλλά η ποιότητα εικόνας δεν είναι η καλύτερη δυνατή. Αν επιλέξετε Υψηλή ποιότητα, τότε η εικόνα θα είναι καθαρότερη αλλά μπορεί να παρατηρήσετε πιο αργές ταχύτητες εκπομπής, που εξαρτώνται πάντοτε από το δίκτυό σας. Μπορείτε να ρυθμίσετε την φωτεινότητα της εικόνας όπως και τον προσανατολισμό της, σε περίπτωση που τοποθετήσετε την κάμερα ανάποδα (π.χ στο ταβάνι). Μόλις πραγματοποιήσετε τις απαραίτητες ρυθμίσεις, πιέστε Save για να επανακκινήσετε την κάμερά σας. 7

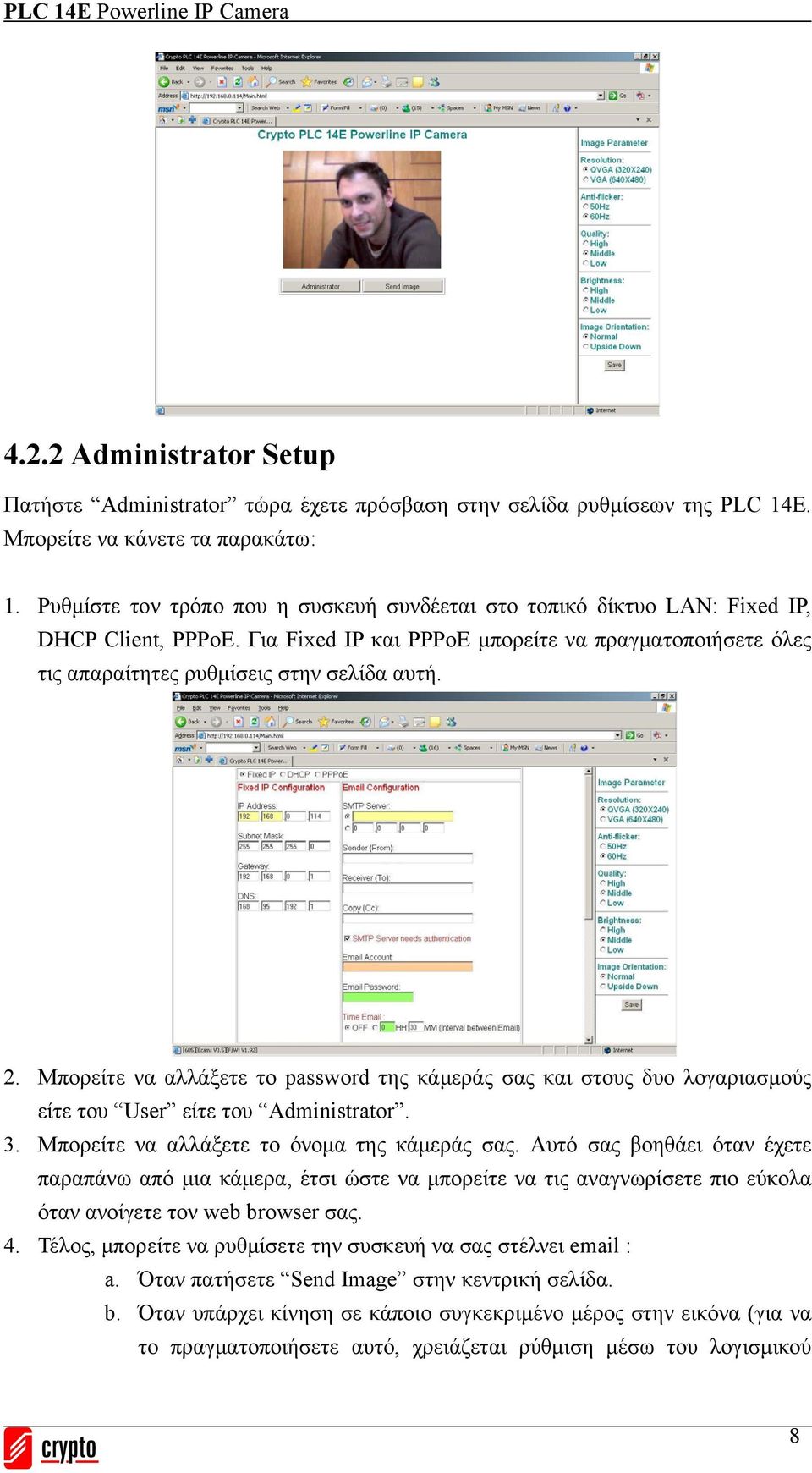

9 4.2.2 Administrator Setup Πατήστε Administrator τώρα έχετε πρόσβαση στην σελίδα ρυθμίσεων της PLC 14E. Μπορείτε να κάνετε τα παρακάτω: 1. Ρυθμίστε τον τρόπο που η συσκευή συνδέεται στο τοπικό δίκτυο LAN: Fixed IP, DHCP Client, PPPoE. Για Fixed IP και PPPoE μπορείτε να πραγματοποιήσετε όλες τις απαραίτητες ρυθμίσεις στην σελίδα αυτή. 2. Μπορείτε να αλλάξετε το password της κάμεράς σας και στους δυο λογαριασμούς είτε του User είτε του Administrator. 3. Μπορείτε να αλλάξετε το όνομα της κάμεράς σας. Αυτό σας βοηθάει όταν έχετε παραπάνω από μια κάμερα, έτσι ώστε να μπορείτε να τις αναγνωρίσετε πιο εύκολα όταν ανοίγετε τον web browser σας. 4. Τέλος, μπορείτε να ρυθμίσετε την συσκευή να σας στέλνει a. Όταν πατήσετε Send Image στην κεντρική σελίδα. b. Όταν υπάρχει κίνηση σε κάποιο συγκεκριμένο μέρος στην εικόνα (για να το πραγματοποιήσετε αυτό, χρειάζεται ρύθμιση μέσω του λογισμικού 8

10 DVR που σας παρέχεται μαζί με την PLC 14E). Μόλις πραγματοποιήσετε τις αλλαγές που θέλετε να κάνετε, πατήστε Save για να επανακκινήσετε την κάμερά σας. 4.3 Ρυθμίστε το λογισμικό DVR Εισάγετε το CD στο CD-ROM σας και κάντε κλικ για να εγκαταστήσετε το DVR Utility Πατήστε Next για να συνεχίσετε. 9

11 Επιλέξτε I accept terms in the license agreement και πατήστε Next για να συνεχίσετε. Επιλέξτε English Language και πατήστε install Πατήστε Finish για να ολοκληρωθεί η εγκατάσταση. Κάντε διπλό κλικ στο εικονίδιο 10

12 Crypto που βρίσκετε στην επιφάνεια εργασίας σας. Πρέπει να ρυθμίσετε το utility έτσι ώστε να συνδέεται στην IP address της PLC 14E Powerline Camera. Πατήστε το κουμπί του μενού και πηγαίνετε στο camera tab. Πληκτρολογήστε την IP address της PLC 14E όπως επίσης και το username και password σας. Πατήστε Apply. Τώρα έχετε πρόσβαση στην κάμερά σας μέσα από το λογισμικό DVR. 11

13 IMPORTANT: Μπορείτε να ελέγξετε το εγχειρίδιο χρήστη για το DVR πατώντας το help στο περιβάλλον χρήστη. 5 Τεχνική υποστήριξη από την Crypto Για τεχνικές πληροφορίες και υποστήριξη καθώς και για προϊόντα επέκτασης του Δικτύου σας επικοινωνήστε μαζί μας: Δικτυακός τόπος: support@crypto.gr 12

14 6 Τεχνικά χαρακτηριστικά Camera Specifications CMOS Sensor VGA Resolution: 652x492 Max Frame Rate: 10frames at 25MHz Master Clock (VGA) Real Time Base Line JPEG Compression Data Connection Specifications Transmission Rate: 14Mbps Frequency Band: 4,3MHz 20,9MHz Interface Standard EU Plug Standards Supported 14Mbps Homeplug Standard Power Supply 230V AC supply from socket Data Modulation Type OFDM 84Carrier CSMA / CA Automatic Channel Adaptation OS compatibility Win 98/98SE/Me/2000/NT/XP MacOS Linux (via Ethernet Port) Security DES Encryption (56bits) LED Indicators Link: Powerline Network Connection RX: Receiving Data TX: Sending Data Power: Power Supply Physical Specifications (without Stand) Dimensions: 76mm x 131mm x 42mm Weight: 187g Environmental Specifications Temperature: 0 o C - 45 o C Humidity: 10% - 90% Τα τεχνικά χαρακτηριστικά μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 13
