1 Ημερίδα ΚΑΠΕ ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΔΟΜΙΚΩΝ ΠΡΟΪΟΝΤΩΝ Η Εφαρμογή των Κοινοτικών Οδηγιών και οι Προοπτικές Βελτίωσης των Συνθηκών Αγοράς Αθήνα, We shaped the buildings, now the buildings shape us Winston Churchill Κωνσταντίνος Μάντης Στέλεχος Τομέα Τεχνολογίας ΕΛΒΑΛ ΑΕ

2 sustainability alu building

3 Building as a heat transfer system

4 Qi Κτιριακός Αλγόριθμος Ισορροπίας Qi + Qc + Qs +Qv = ΔS = εσωτερικά θερμικά φορτία Qc = θερμικά κέρδη ή απώλειες με αγωγή θερμότητας Qs = ηλιακά θερμικά φορτία Qv = θερμικά κέρδη ή απώλειες από εξαερισμό Δs = μεταβολή στο αποθηκευόμενο θερμικό φορτίο στο κτίριο

5

6 Κτίριο χωρίς μόνωση με εξωτερική επένδυση Αλουμινίου Εσωτερικό κτιρίου κενό αέρος Φλοιός Αλουμινίου

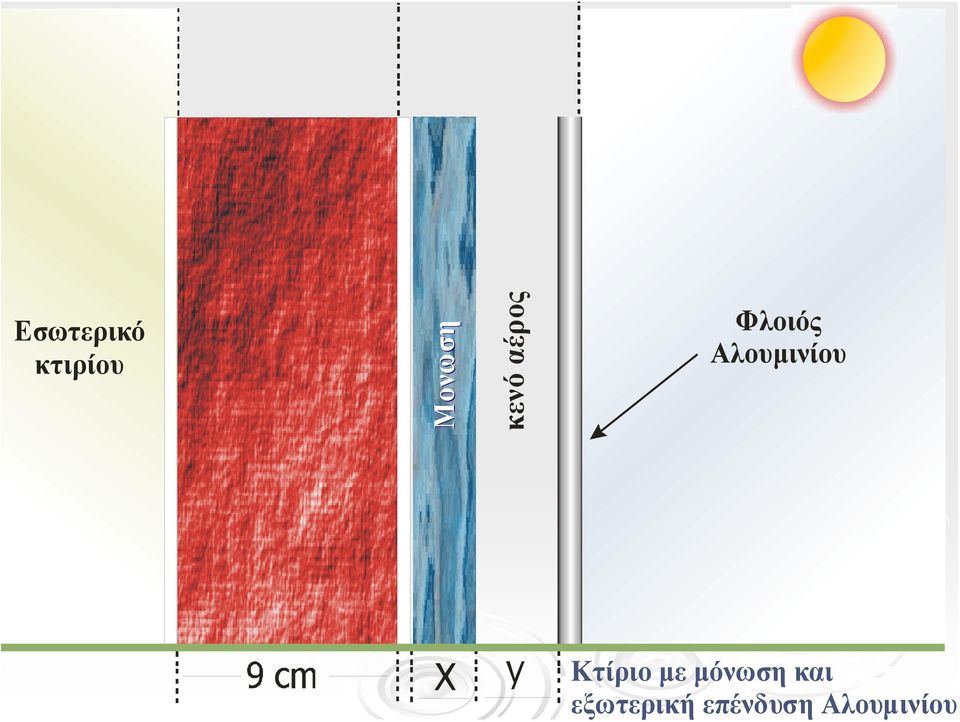

7 Κτίριο με μόνωση και εξωτερική επένδυση Αλουμινίου Εσωτερικό κτιρίου Μονωση κενό αέρος Φλοιός Αλουμινίου

8 Ενέργεια ψύξης μονοζωνικού κτιρίου αναφοράς για την θερινή περίοδο Ενέργεια Ψύξης: Θερινή Περίοδος 100 kwh/m Απουσία Μόνωσης Απουσία Μόνωσης με φλοιό AL Προσθήκη Μόνωσης με φλοιό AL

9 Ενέργεια θέρμανσης μονοζωνικού κτιρίου αναφοράς για την χειμερινή περίοδο Ενέργεια Θέρμανσης : Χειμερινή Περίοδος kwh/m Απουσία Μόνωσης Απουσία Μόνωσης με φλοιό AL Προσθήκη Μόνωσης με φλοιό AL

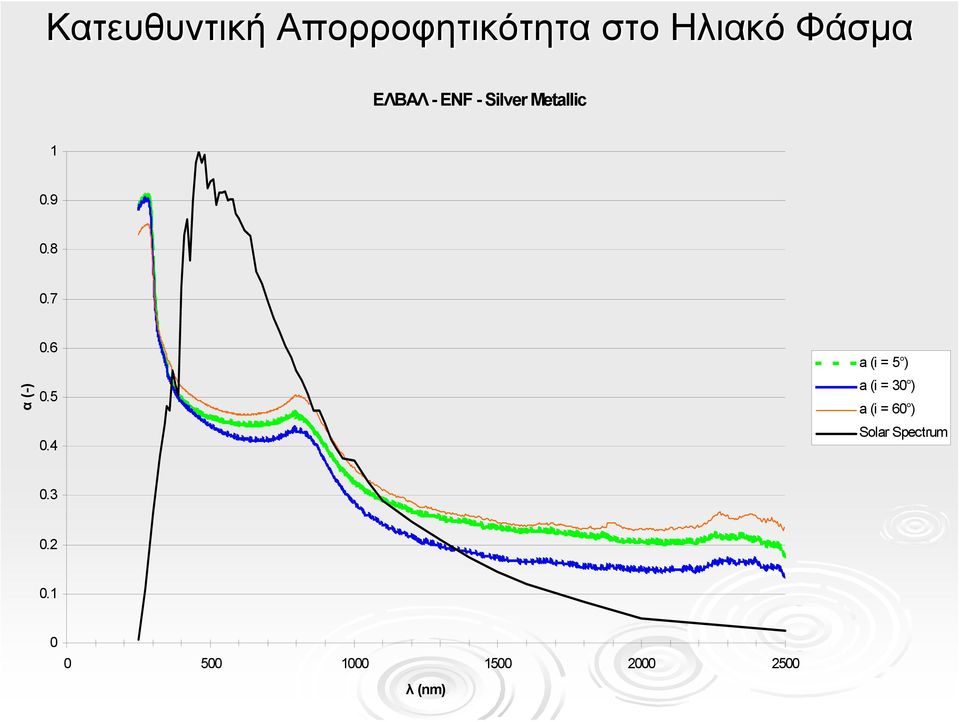

10 Κατευθυντική Απορροφητικότητα στο Ηλιακό Φάσμα EΛΒΑΛ - ENF - Silver Metallic α (-) a (i = 5 ) a (i = 30 ) a (i = 60 ) Solar Spectrum λ (nm)

11

12 ΕΛΒΑΛ ENF Silver Metallic. Πολικό διάγραμμα συντελεστού εκπομπής.

13 Επιδεικτικό Μοντέλο Ηλιοπροστασίας με βαμμένο φύλλο Αl Σημεία στήριξης Θερμοκρασία εσωτ. επιφάνειας τοίχου Θερμοκρασία εξωτ. επιφάνειας τοίχου Θερμοκρασία εσωτερικής επιφάνειας FF2 Θερμοκρασία εξωτερικής επιφάνειας FF2 Θερμοκρασία αέρα Θερμοκρασία εξωτ. επιφάνειας τοίχου Θερμοκρασία εσωτ. επιφάνειας τοίχου Κάρτα επικοινωνίας Τ( ο C) Γραφική απεικόνιση Χρόνος Εξοικονόμηση Ενέργειας: 22 kwh/m 2 Εξοικονόμηση Χρημάτων: 1100 Ευρώ/έτος Αεροστεγές διάκενο Φωτιστικά σώματα Η/Υ Θερμομόνωση FF2 Δρομική πλινθοδομή Διαφανές περίβλημα Δρομική πλινθοδομή & FF2 Δρομική πλινθοδομή

14 Το Προσομοιοτικό Μοντέλο στην Έκθεση της Μαδρίτης Μάιος 2002

15 Sustainable Mediterranean Sustainable Mediterranean Architecture with Architecture with Aluminum Facades Aluminum Facades

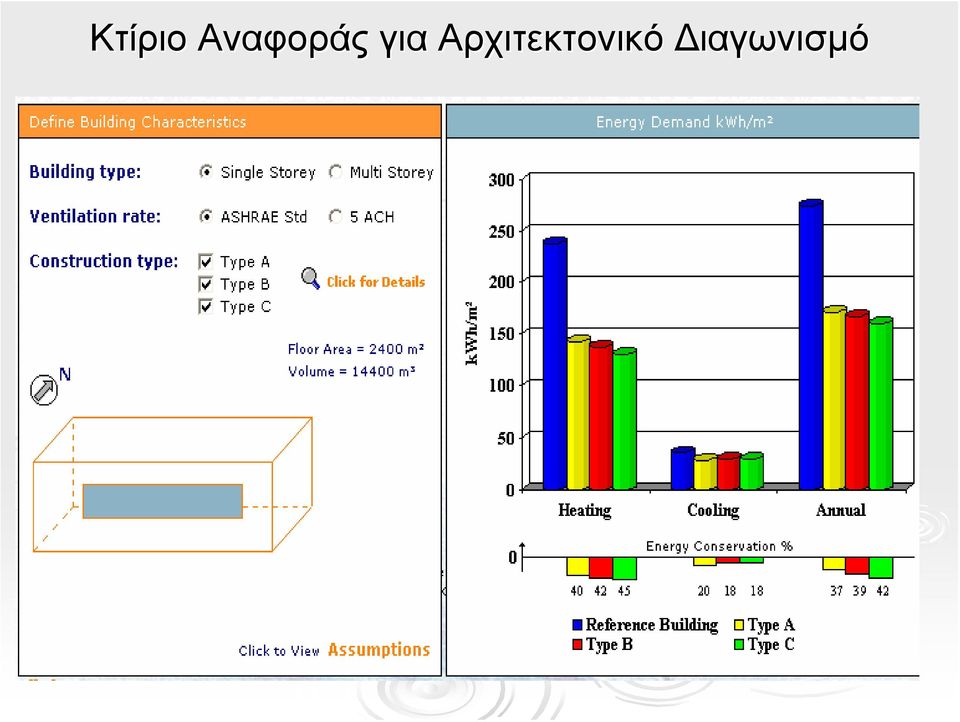

16 Κτίριο Αναφοράς για Αρχιτεκτονικό Διαγωνισμό

17 Από την Πιστοποίηση των Υλικών μέχρι την Ενεργειακή Μελέτη των Κτιρίων

18 Κλιμάκωση λογικής ολικής ενέργειας ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΛΟΓΙΣΜΟΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ ΘΕΡΜΟΜΟΝΩΣΗ ΕΝΕΡΓΕΙΑ ΓΙΑ ΘΕΡΜΑΝΣΗ ΘΕΡΜΟΜΟΝΩΣΗ ΕΣΩΤΕΡΙΚΗ ΕΝΕΡΓΕΙΑ, ΗΛΙΑΚΑ ΚΕΡΔΗ ΟΛΙΚΗ ΕΝΕΡΓΕΙΑ ΕΝΕΡΓΕΙΑ ΓΙΑ ΘΕΡΜΑΝΣΗ ΕΣΩΤΕΡΙΚΗ ΕΝΕΡΓΕΙΑ- -ΗΛΙΑΚΑ ΚΕΡΔΗ ΕΞΑΕΡΙΣΜΟΣ, ΚΛΙΜΑΤΙΣΜΟΣ, ΦΩΤΙΣΜΟΣ, ΖΕΣΤΟ ΝΕΡΟ, ΧΡΗΣΗ ΑΠΕ

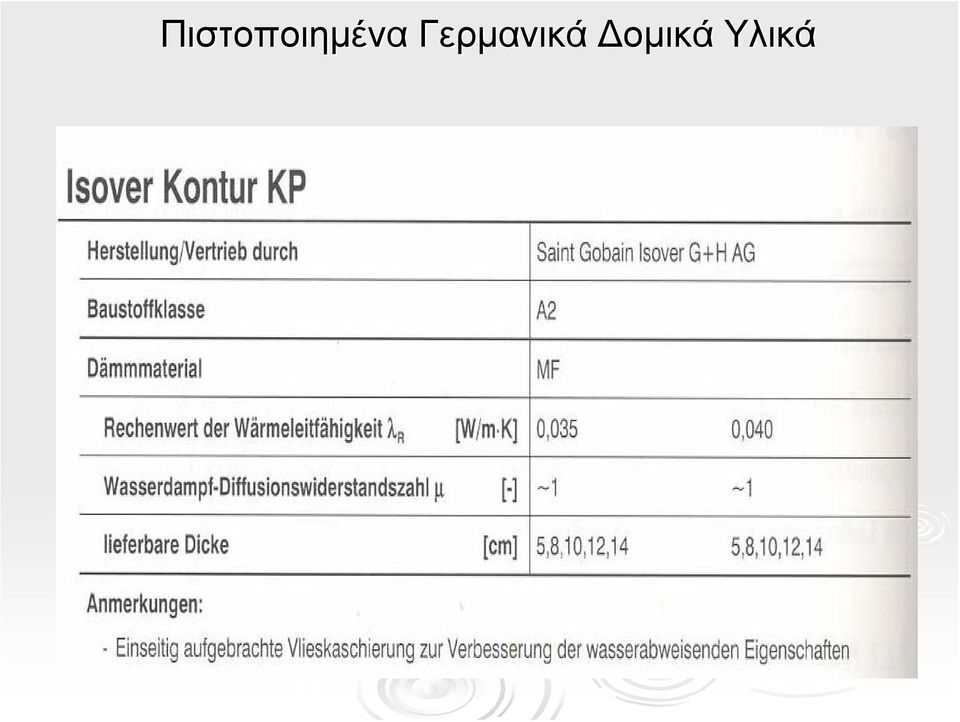

19 Πιστοποιημένα Γερμανικά Δομικά Υλικά

20 Πιστοποιημένα Γερμανικά Δομικά Υλικά

21 Πιστοποιημένα Γερμανικά Δομικά Υλικά

22 Πιστοποιημένα Γερμανικά Δομικά Υλικά

23 Πιστοποιημένα Γερμανικά Δομικά Υλικά

24 Πιστοποιημένα Γερμανικά Δομικά Υλικά

25 Παθητικός Σχεδιασμός για Γερμανικές Κατοικίες

26 Νέος Γερμανικός Κανονισμός (Din 18599)

27 Γερμανία - Οικιστικός Τομέας Νέος ΕneVneV

28 Γερμανία Τριτογενής Τομέας Νέος ΕneV

29 ΕΝΕΡΓΕΙΑΚΟΣ ΚΑΝΟΝΙΣΜΟΣ Να είναι απλός, κατανοητός και εφαρμόσιμος από τους σχεδιαστές μελετητές και ελεγκτές. Να διαπνέεται από λογική αποδόσεων και όχι απόλυτων αριθμών. Να στηρίζεται όσο γίνεται σε τυποποιημένες διαδικασίες ΕΝ. Να υποστηρίζεται από έγκυρες βάσεις δεδομένων τεχνικών-θερμικών θερμικών-οπτικών χαρακτηριστικών δομικών υλικών. Να έχει λογική ενσωμάτωσης νέων τεχνολογιών. Να προβλέπει έλεγχο μετά την αποπεράτωση του κτιρίου. Να υποστηρίζεται από λογισμικά προγράμματα φιλικά προς τους αρχιτέκτονες-σχεδιαστές σχεδιαστές.

30

31 Αλγόριθμος Περιβαλλοντικής Μόλυνσης EV = P x A x T EV = Environmental burden P = Population A = Affluence T= Technology
