1 Ολιστική Ενεργειακή Αναβάθμιση Κτιρίου Κατοικίας Το Πρόγραμμα HERB Α. Συννέφα Κ. Βασιλακοπούλου

2 Περιεχόμενα 1. Το Πρόγραμμα HERB 2. Ολιστική προσέγγιση της ενεργειακής ανακαίνισης 3. Το κτίριο 4. Πειραματική μέτρηση & καταγραφή συνθηκών 5. Αποτελέσματα μετρήσεων & παρατηρήσεων 6. Η ενεργειακή αναβάθμιση 7. Αναμενόμενα αποτελέσματα

Το Πρόγραμμα HERB Το HERB: Holistic energy-efficient retrofitting of residential buildings αποτελεί Πρόγραμμα που υλοποιείται στα πλαίσια του 7 ου Προγράμματος Πλαισίου (FP7).

3 Το Πρόγραμμα HERB Το HERB: Holistic energy-efficient retrofitting of residential buildings αποτελεί Πρόγραμμα που υλοποιείται στα πλαίσια του 7 ου Προγράμματος Πλαισίου (FP7). Στόχο του Προγράμματος αποτελεί η δημιουργία νέων τεχνολογιών εξοικονόμησης ενέργειας και η εφαρμογής τους, μαζί με άλλες πιο συμβατικές τεχνολογίες, σε κτίρια κατοικίας, προκειμένου αυτά να μετατραπούν σε κτίρια πολύ χαμηλής ενεργειακής κατανάλωσης, μέσω μιας ολιστικής προσέγγισης της διαδικασίας ενεργειακής ανακαίνισης. Η ολιστική αυτή προσέγγιση θα εφαρμοστεί για την ανακαίνιση διαφορετικών τύπων κτιρίων κατοικίας σε επτά ευρωπαϊκές χώρες. LISBON NOTTINGHAM AMSTERDAM MADRID GENEVA BOLOGNA ATHENS

Ολιστική προσέγγιση της ενεργειακής ανακαίνισης Προκειμένου να επιτευχθεί το βέλτιστο αποτέλεσμα για κάθε ανακαινιζόμενο κτίριο, η διαδικασία που ακολουθήθηκε συμπεριέλαβε: Διεξαγωγή έρευνας μεταξύ

4 Ολιστική προσέγγιση της ενεργειακής ανακαίνισης Προκειμένου να επιτευχθεί το βέλτιστο αποτέλεσμα για κάθε ανακαινιζόμενο κτίριο, η διαδικασία που ακολουθήθηκε συμπεριέλαβε: Διεξαγωγή έρευνας μεταξύ των κατοίκων των κτιρίων, σχετικά με τις συνθήκες στις κατοικίες τους. Διεξαγωγή δυναμικών ενεργειακών προσομοιώσεων και προσομοιώσεων για την περιβαλλοντική άνεση (TRNSYS ) Υπολογισμούς εξοικονόμησης εκπομπών CO2 Διεξαγωγή οικονομικών αναλύσεων ώστε να προσδιοριστεί η βιωσιμότητα των τεχνολογιών. Άλλες αναλύσεις και υπολογισμοί για την αξιολόγηση των τεχνολογιών που αναπτύχθηκαν στο Πρόγραμμα HERB (π.χ. υπολογισμοί για τα PV, μοντέλο υπολογισμού απόδοσης συσκευής φωτισμού, κτλ)

Το κτίριο Το ελληνικό κτίριο βρίκσεται στο Δήμο Περιστερίου. Είναι το ένα από τα δύο πανομοιότυπα τμήματα μαις προσφυγικής πολυκατοικίας με 15 διαμερίσματα. Το κτίριο έχει 7 ορόφους.

5 Το κτίριο Το ελληνικό κτίριο βρίκσεται στο Δήμο Περιστερίου. Είναι το ένα από τα δύο πανομοιότυπα τμήματα μαις προσφυγικής πολυκατοικίας με 15 διαμερίσματα. Το κτίριο έχει 7 ορόφους. Το κέλυφος αποτελείται από οπλισμένο σκυρόδεμα και τοιχοποιία πληρώσεως από τούβλα. Το κτίριο δε διαθέτει θερμομόνωση. Τα αρχικά κουφώματα ήταν ξύλινα με μονά υαλοστάσια. Κάποιοι ιδιοκτήτες τα έχουν αντικαταστήσει με κουφώματα αλουμινίου με μονά ή διπλά υαλοστάσια. Το κτίριο διαθέτει ένα κεντρικό λέβητα πετρελαίου, ο οποίος δε χρησιμοποιείται από το Οι ένοικοι θερμαίνονται με ACs και ηλεκτρικά σώματα. Οι λαμπτήρες σε όλα τα διαμερίσματα είναι πυράκτωσης ή εξοικονόμησης ενέργειας (CFLs). 3 ιδιοκτήτες έχουν εγκαταστήσει ηλιακούς θερμοσίφωνες στο δώμα.

6 Το κτίριο Η πρόσοψη του κτιρίου είναι Βορειοανατολικού προσανατολισμού Η συνολική επιφάνεια του κτιρίου είναι :1.160 m2. Κάθε διαμέρισμα έχει 4 δωμάτια και έχει επιφάνεια : 69 m2.

7 Πειραματική μέτρηση & καταγραφή συνθηκών Ενεργειακή κατανάλωση με smart meters Υπέρυθρη θερμογράφηση IR32 DS Dual View Thermal Imaging Camera Περίοδος καταγραφής: Αυγ Αυγ. 2015

Πειραματική μέτρηση & καταγραφή συνθηκών Αεροστεγανότητα & αλλαγές αέρα Novel pulse leakage test (UNOTT) Blower door Tracer gas decay method Μετρήσεις σε 3

8 Πειραματική μέτρηση & καταγραφή συνθηκών Αεροστεγανότητα & αλλαγές αέρα Novel pulse leakage test (UNOTT) Blower door Tracer gas decay method Μετρήσεις σε 3 αντιπροσωπευτικά διαμερίσματα: a) Ξύλινα κουφώματα με μονά υαλοστάσια b) Μονά & διπλά υαλοστάσια, ξύλινα και αλουμινένια κουφώματα c) Διπλά υαλοστάσια & αλουμινένια κουφώματα

Πειραματική μέτρηση & καταγραφή συνθηκών Περιβαλλοντικές παράμετροι στο εσωτερικά Θερμοκρασία Σχετική Υγρασία Επίπεδα φωτισμού Θερμική Άνεση (T, RH, Tbg, V)

9 Πειραματική μέτρηση & καταγραφή συνθηκών Περιβαλλοντικές παράμετροι στο εσωτερικά Θερμοκρασία Σχετική Υγρασία Επίπεδα φωτισμού Θερμική Άνεση (T, RH, Tbg, V) Ποιότητα εσωτερικού αέρα (PMx, VOCs, CO2) Περιβαλλοντικές παράμετροι στο εξωτερικά Θερμοκρασία Σχετική Υγρασία Ηλιακή Ακτινοβολία Ταχύτητα και κατεύθυνση ανέμου

Αποτελέσματα μετρήσεων & παρατηρήσεων Θερμικές απώλειες και κέρδη το χειμώνα και το καλοκαίρι αντίστοιχα λόγω θερμογεφυρών Επιφανειακές θερμοκρασίες στο δώμα μεγαλύτερες των 50 C κατά την καλοκαιρινή

10 Αποτελέσματα μετρήσεων & παρατηρήσεων Θερμικές απώλειες και κέρδη το χειμώνα και το καλοκαίρι αντίστοιχα λόγω θερμογεφυρών Επιφανειακές θερμοκρασίες στο δώμα μεγαλύτερες των 50 C κατά την καλοκαιρινή περίοδο Η ενεργειακές ανάγκες στον ανώτερο όροφο είναι μεγαλύτερες από τους υπόλοιπους λόγω των θερμικών απωλειών/κερδών από το αμόνωτο δώμα. Απώλειες αέρα από τα παράθυρα Παρά τη σχετικά μικρή κατανάλωση ενέργειας (λόγω έλλειψης συστημάτων HVAC) παρατηρήθηκε ότι όταν η εξωτερική θερμοκρασία πέφτει η ενεργειακή κατανάλωση αυξάνεται σημαντικά. Το αντίστοιχο φαινόμενο παρατηρείται και το καλοκαίρι.

11 Αποτελέσματα μετρήσεων & παρατηρήσεων Αυξημένη θερμική δυσφορία και κατά το καλοκαίρι και κατά το χειμώνα. Μέσες θερμοκρασίες στο εσωτερικό που έφτασαν τους 13 C το χειμώνα και τους 36 C το καλοκαίρι. Για 70-90% των ωρών, οι εσωτερικές συνθήκες δεν πληρούν τις απαιτήσεις άνεσης (για το καλοκαίρι και το χειμώνα). Οι τιμές εσωτερικής θερμοκρασίας και σχετικής υγρασίας δε πληρούν τις απαιτήσεις των εθνικών οδηγιών (ΤΟΤΕΕ /2010) σε όλα τα διαμερίσματα. Κακές συνθήκες ποιότητας αέρα στα διαμερίσματα.

Η ενεργειακή αναβάθμιση Τα αποτελέσματα της ολιστικής ανάλυσης έδειξαν ότι θα πρέπει να εφαρμοστούν κυρίως τεχνολογίες εξοικονόμησης ενέργειας, παθητικές τεχνικές και χαμηλού κόστους λύσεις.

12 Η ενεργειακή αναβάθμιση Τα αποτελέσματα της ολιστικής ανάλυσης έδειξαν ότι θα πρέπει να εφαρμοστούν κυρίως τεχνολογίες εξοικονόμησης ενέργειας, παθητικές τεχνικές και χαμηλού κόστους λύσεις. Οι τεχνολογίες ΑΠΕ αποδείχτηκαν λιγότερο αποδοτικές στη συγκεκριμένη εφαρμογή και θα έχουν περιορισμένη χρήση. Έτσι, οι τεχνικές και τεχνολογίες που θα εφαρμοστούν,είναι: Μόνωση κελύφους (δώματος, εξωτερικών τοίχων και pilotis) Αντικατάσταση κουφωμάτων Χρήση φωτο-καταλυτικών επιχρισμάτων Αντικατάσταση των συμβατικών λαμπτήρων με LEDs Τοποθέτηση ανεμιστήρων οροφής Εγκατάσταση 10kWp φωτοβολταϊκών στη ΝΑ όψη Εγκατάσταση φωτοσωλήνα Τοποθέτηση σκιάστρων στα ΝΔ ανοίγματα. Νυχτερινός αερισμός.

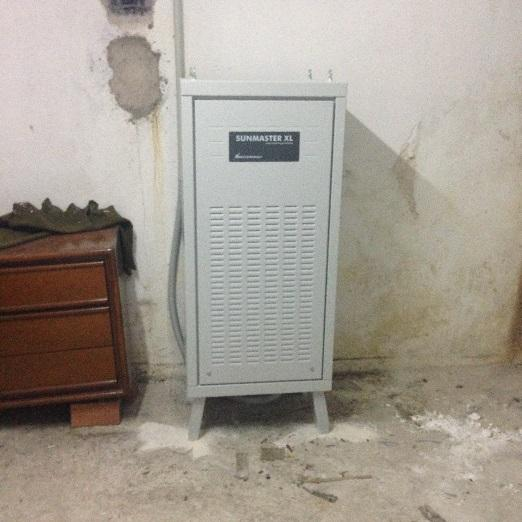

13 Η ενεργειακή αναβάθμιση Μόνωση κελύφους Αντικατάσταση κουφωμάτων Ημερομηνία ολοκλήρωσης: 10/11/2015 Inverter Εγκατάσταση φωτοσωλήνα

14 Αναμενόμενα αποτελέσματα Τα αναμενόμενα αποτελέσματα σύμφωνα με τις προσομοιώσεις, είναι: Μείωση της ετήσιας κατανάλωσης ενέργειας και των εκπομπών CO2 κατά 80,3% Ενεργειακή κατανάλωση (εξαιρουμένων των συσκευών) πρωτογενούς ενέργειας ίση με 30.5 kwh/m²/year Εξοικονόμηση ενέργειας για φωτισμό ίση με 85.7% Σημαντική βελτίωση των συνθηκών θερμικής άνεσης Περίοδος αποπληρωμής 9 ετών Εκπλήρωση όλων των σχετικών Εθνικών Κανονισμών για την ενέργεια. Τα έξοδα των κατοίκων για ενέργεια θα μειωθούν κατά το έτος.

15 Hμερίδα έργου HERB: 27/11/2015 Για περισσότερες πληροφορίες:

16 Ευχαριστούμε για την προσοχή σας!
