1 ΥΠΟΛΟΓΙΣΜΟΣ ΣΥΝΤΕΛΕΣΤΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ, U (W / m 2.Κ)

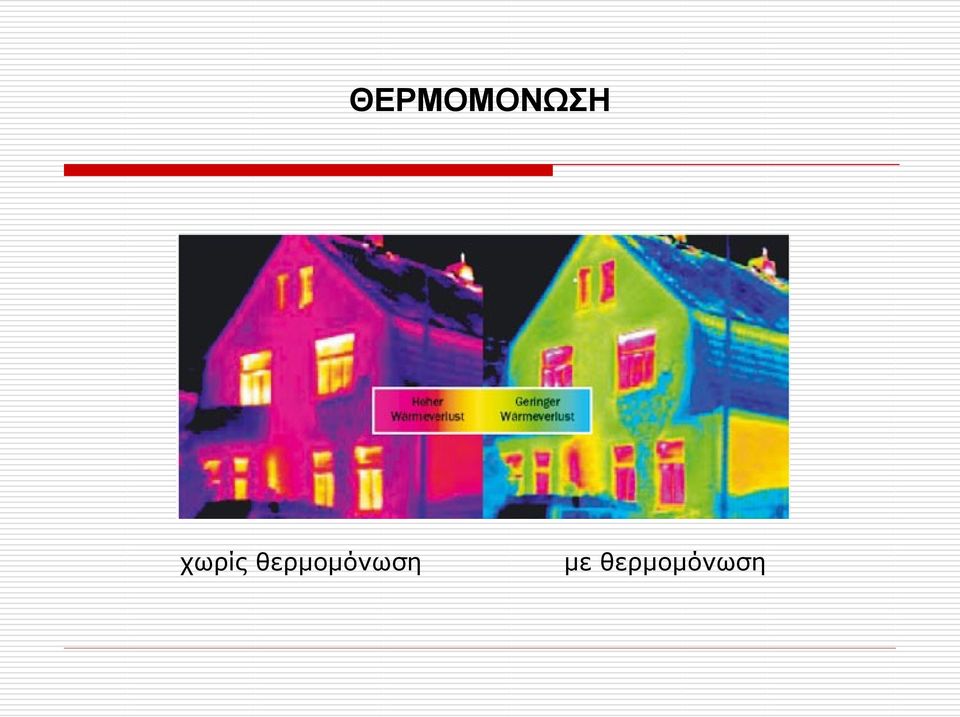

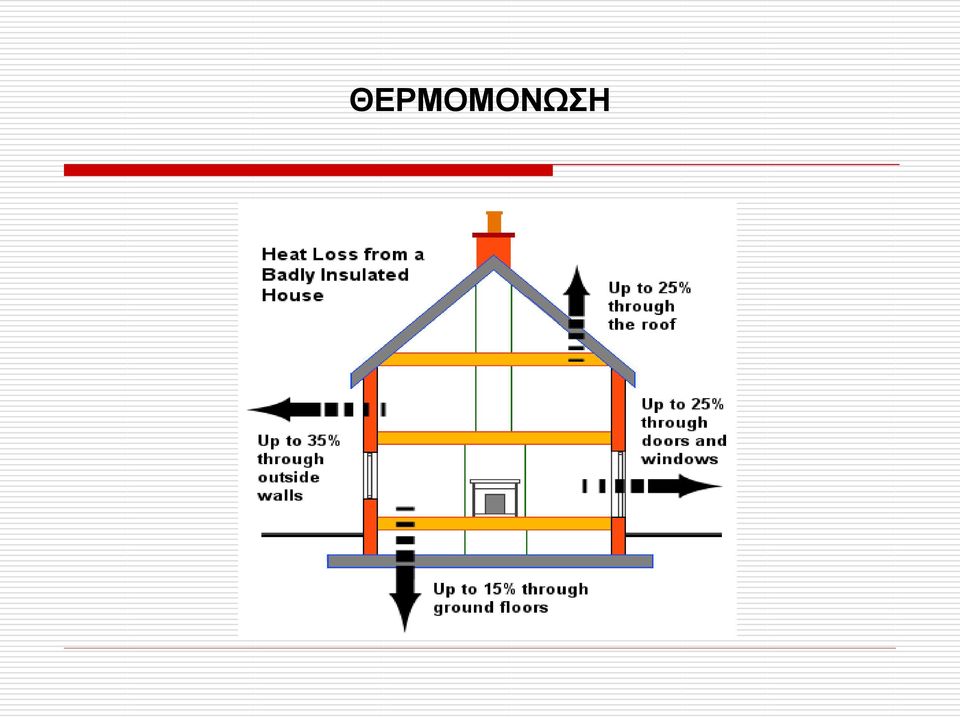

3 χωρίς θερμομόνωση με θερμομόνωση

4 ΜΟΝΑΔΕΣ ΜΕΤΡΗΣΗΣ ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ 1 Kcal = 4.186,8 J = 1,163 W*h 1 Kcal είναι η ποσότητα της θερμότητας που απαιτείται για να θερμανθεί 1 Kg νερού σε ατμοσφαιρική πίεση κατά μία μονάδα θερμότητας ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΙΚΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ, λ Είναι η ποσότητα της θερμότητας η οποία ρέει σε 1 ώρα μέσα από στρώμα υλικού που έχει επιφάνεια 1 m 2 και πάχος 1m, όταν η πτώση της θερμοκρασίας προς την κατεύθυνση της ροής της θερμότητας (διαφορά θερμοκρασίας των δύο επιφανειών) είναι ένας βαθμός Κέλβιν και το σύστημα βρίσκεται σε μόνιμη κατάσταση, δηλαδή η θερμοκρασία τοπικά παραμένει σταθερή με το χρόνο. Μονάδα μέτρησης : W / m.κ.

ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΙΚΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ, λ Είναι η ποσότητα της θερμότητας η οποία ρέει σε 1 ώρα μέσα από στρώμα υλικού που έχει επιφάνεια 1 m 2 και πάχος 1m,

5 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΔΙΑΦΥΓΗΣ, Λ Είναι η ποσότητα της θερμότητας η οποία ρέει σε 1 ώρα μέσα από στρώμα υλικού που έχει επιφάνεια 1 m 2 και πάχος d m, όταν μεταξύ των δύο επιφανειών υπάρχει διαφορά θερμοκρασίας ενός βαθμού Κέλβιν και το σύστημα βρίσκεται σε μόνιμη κατάσταση. Μονάδα μέτρησης : W / m 2.Κ. Για ομοιογενή υλικά είναι : Λ = λ d ΑΝΤΙΣΤΑΣΗ ΘΕΡΜΟΔΙΑΦΥΓΗΣ, 1 / Λ Είναι το αντίστροφο του συντελεστή θερμοδιαφυγής. Μονάδα μέτρησης : m 2.Κ / W. Για ομοιογενή υλικά είναι : [W/m 2.K] 1 = d [m 2.K/W] Λ λ

σε μόνιμη κατάσταση. Μονάδα μέτρησης : W / m 2.Κ.

6 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΙΚΗΣ ΜΕΤΑΒΙΒΑΣΗΣ, α Είναι η ποσότητα της θερμότητας, η οποία μεταβιβάζεται σε 1 ώρα μεταξύ στοιχείου της κατασκευής, που έχει επιφάνεια 1 m 2 και του αέρα, ο οποίος βρίσκεται σε επαφή μ αυτό, όταν μεταξύ τους υπάρχει διαφορά θερμοκρασίας ενός βαθμού Κέλβιν και το σύστημα βρίσκεται σε μόνιμη κατάσταση. Μονάδα μέτρησης : W / m 2.Κ. ΑΝΤΙΣΤΑΣΗ ΘΕΡΜΙΚΗΣ ΜΕΤΑΒΙΒΑΣΗΣ, R ή 1 / α Είναι το αντίστροφο του συντελεστή θερμικής μεταβίβασης. Μονάδα μέτρησης : m 2.Κ / W.

ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ, U Είναι η ποσότητα της θερμότητας, η οποία διέρχεται σε 1 ώρα μέσα από επιφάνεια 1 m 2 της κατασκευής, όταν η διαφορά θερμοκρασίας του αέρα, που βρίσκεται στη μία και

7 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ, U Είναι η ποσότητα της θερμότητας, η οποία διέρχεται σε 1 ώρα μέσα από επιφάνεια 1 m 2 της κατασκευής, όταν η διαφορά θερμοκρασίας του αέρα, που βρίσκεται στη μία και στην άλλη πλευρά της κατασκευής, είναι ένας βαθμός Κέλβιν και το σύστημα βρίσκεται σε μόνιμη κατάσταση. Μονάδα μέτρησης : W / m 2.Κ. ΑΝΤΙΣΤΑΣΗ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ, 1 / U Είναι το αντίστροφο του συντελεστή θερμοπερατότητας. Μονάδα μέτρησης : m 2.Κ / W 1 = 1 + d 1 + d 2 + d d n + 1 [m 2.Κ/W] u α i λ 1 λ 2 λ 3 λ n α α 1 d 1 d d d n

βρίσκεται σε μόνιμη κατάσταση. Μονάδα μέτρησης : W / m 2.Κ.

8 ΑΝΤΙΣΤΑΣΕΙΣ ΘΕΡΜΙΚΗΣ ΜΕΤΑΒΑΣΗΣ Α/Α Κατεύθυνση Θερμικής ροής Αντιστάσεις θερμικής μετάβασης (1/α ι ) ή R i (m 2 K)/W 1 Οριζόντια θερμική ροή 0,13 0,04 2 Κατακόρυφη θερμική ροή προς τα πάνω 3 Κατακόρυφη θερμική ροή προς τα κάτω 0,10 0,04 0,17 0,04 (1/α α ) ή R a 1 d 1 d d d n

0,13 0,04 2 Κατακόρυφη θερμική ροή προς τα πάνω 3 Κατακόρυφη θερμική

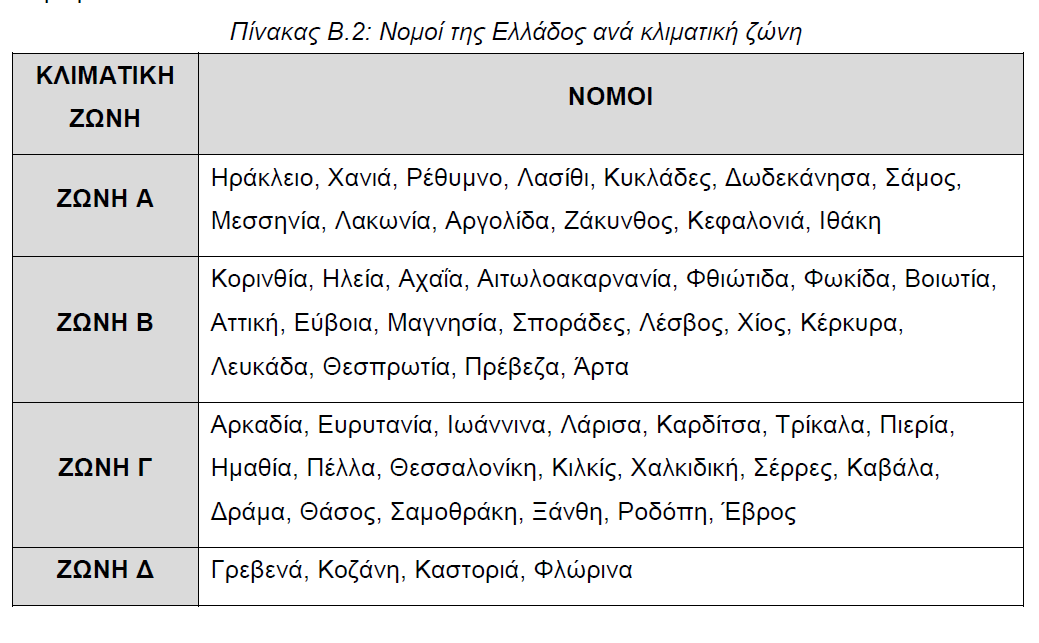

9 ΚΕΝΑΚ d 1 1 d d d n

10 ΚΕΝΑΚ d 1 1 d d d n

11 ΚΕΝΑΚ - ΜΕΓΙΣΤΕΣ ΤΙΜΕΣ u ΔΟΜΙΚΟ ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ Συντελεστής θερμοπερατότητας [W/m 2.K] ΚΛΙΜΑΤΙΚΗ ΖΩΝΗ Α Β Γ Δ Εξωτερική οριζόντια επιφάνεια σε επαφή με τον εξωτερικό αέρα (οροφές) u R 0,50 0,45 0,40 0,35 Εξωτερικοί τοίχοι σε επαφή με τον εξωτερικό αέρα u T 0,60 0,50 0,45 0,40 Δάπεδα χώρων διαμονής σε επαφή με τον εξωτερικό αέρα (pilotis) u FA 0,50 0,45 0,40 0,35 Δάπεδα σε επαφή με το έδαφος ή με κλειστούς μη θερμαινόμενους χώρους u FU 1,20 0,90 0,75 0,70 Διαχωριστικοί τοίχοι σε επαφή με μη θερμαινόμενους χώρους u TU 1,50 1,00 0,80 0,70 Ανοίγματα (παράθυρα, πόρτες μπαλκονιών κα) u W 3,20 3,00 2,80 2,60 Γυάλινες προσόψεις κτιρίων μη ανοιγόμενες και μερικώς ανοιγόμενες u GF 2,20 2,00 1,80 1,80 1 d 1 d d d n

0,50 0,45 0,40 Δάπεδα χώρων διαμονής σε επαφή με τον εξωτερικό αέρα (pilotis) u FA 0,50 0,45 0,40 0,35 Δάπεδα σε επαφή με το έδαφος ή με κλειστούς μη θερμαινόμενους χώρους u FU 1,20

12 PASSIVE HOUSE d 1 1 d d d n

13 ΥΑΛΩΣΕΙΣ d 1 1 d d d n

14 Υπολογισμός του μέσου συντελεστή θερμοπερατότητας όλου του κτιρίου Um: Um [W/(m² K)]: ο μέσος συντελεστής θερμοπερατότητας του κελύφους του κτηρίου, n [ ] : το πλήθος των επί μέρους δομικών στοιχείων στο κέλυφος του κτηρίου, ν [ ] : το πλήθος των θερμογεφυρών που αναπτύσσονται στα όρια του κελύφους, Aj [m²] : το εμβαδό επιφάνειας που καταλαμβάνει το κάθε δομικό στοιχείο, Uj [W/(m² K)] : ο συντελεστής θερμοπερατότητας του κάθε δομικού στοιχείου j, lj [m] : το συνολικό μήκος του κάθε τύπου θερμογέφυρας που αναπτύσσεται στο περίβλημα του κτηρίου, Ψj [W/(m K)] : ο συντελεστής γραμμικής θερμοπερατότητας του κάθε τύπου θερμογέφυρας, b:μειωτικός συντελεστής

επιφάνειας που καταλαμβάνει το κάθε δομικό στοιχείο, Uj [W/(m² K)] : ο συντελεστής θερμοπερατότητας του κάθε δομικού στοιχείου j, lj [m] : το συνολικό μήκος του

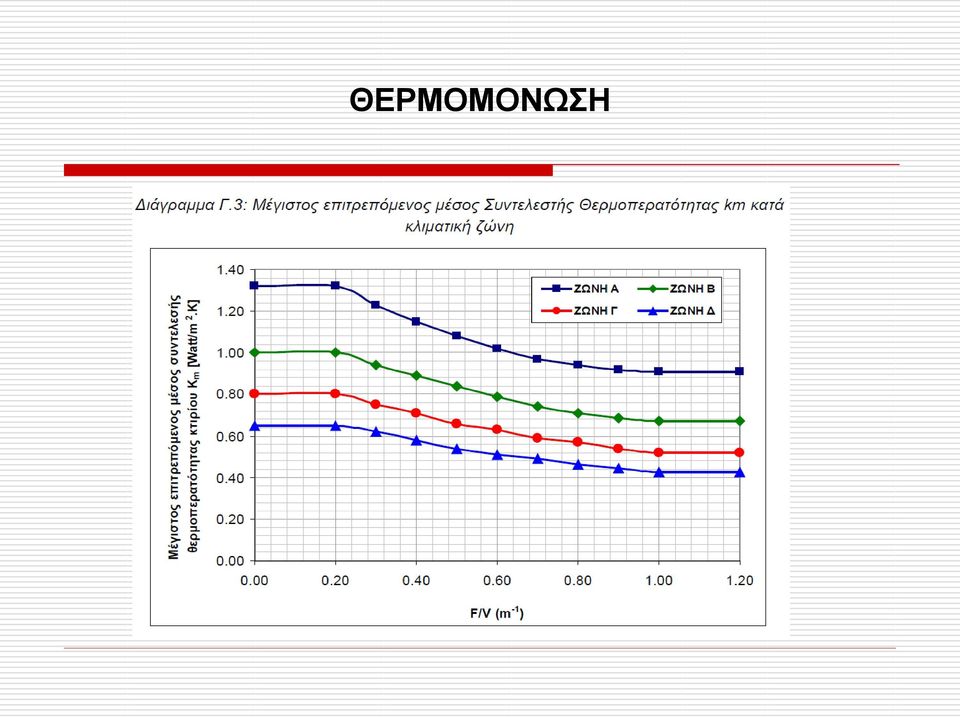

16 ΘΕΡΜΟΓΕΦΥΡΕΣ d 1 1 d d d n

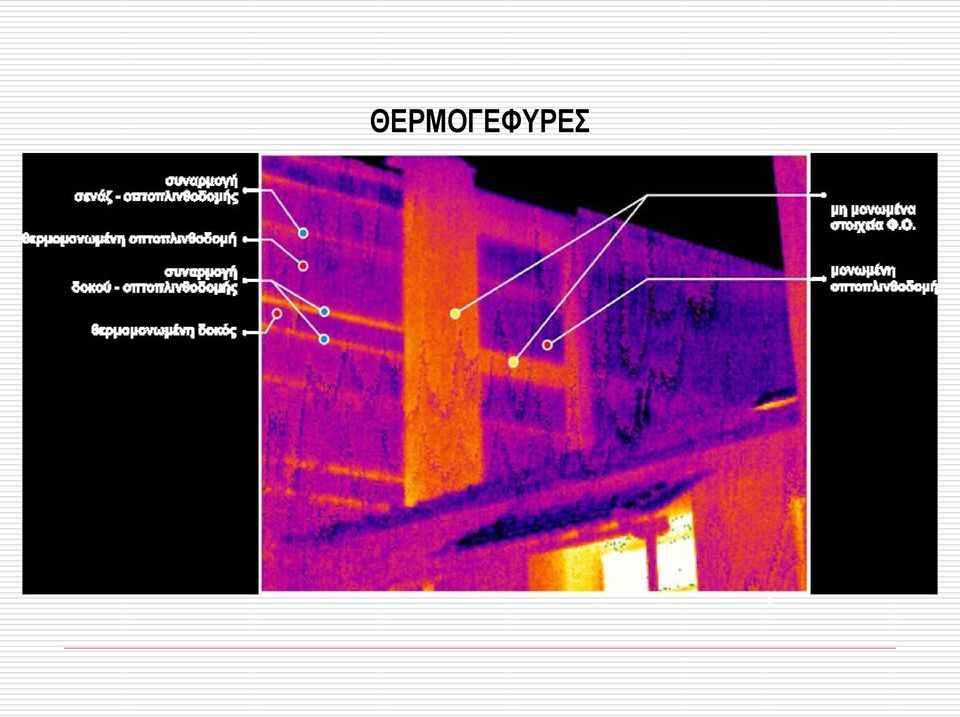

17 ΘΕΡΜΟΓΕΦΥΡΕΣ d d d Θερμογέφυρες είναι τα σημεία της κατασκευής, όπου συνδέονται γραμμικά d n υλικά με διαφορετική θερμική συμπεριφορά 1

18 ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟΔΟΣΗΣ d 1 1 d d d n

19 ΘΕΡΜΙΚΗ ΡΟΗ - ΘΕΡΜΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Υπολογισμός θερμικής ροής - θερμικών απαιτήσεων Q θ = u*f*(t i -t a ) = F*(t i -t a ) / (R k ) σε W Q θ = απώλειες θερμότητας χωρίς προσαυξήσεις F = επιφάνεια του δομικού τμήματος σε m 2 u = συντελεστής θερμοπερατότητας σε W/ m 2 * K R k t i t a = αντίσταση θερμοπερατότητας σε m 2 * K / W = θερμοκρασία χώρου σε 0 C = θερμοκρασία εξωτερικού αέρα σε 0 C

του δομικού τμήματος σε m 2 u = συντελεστής θερμοπερατότητας σε W/ m 2 * K R k t i t a =

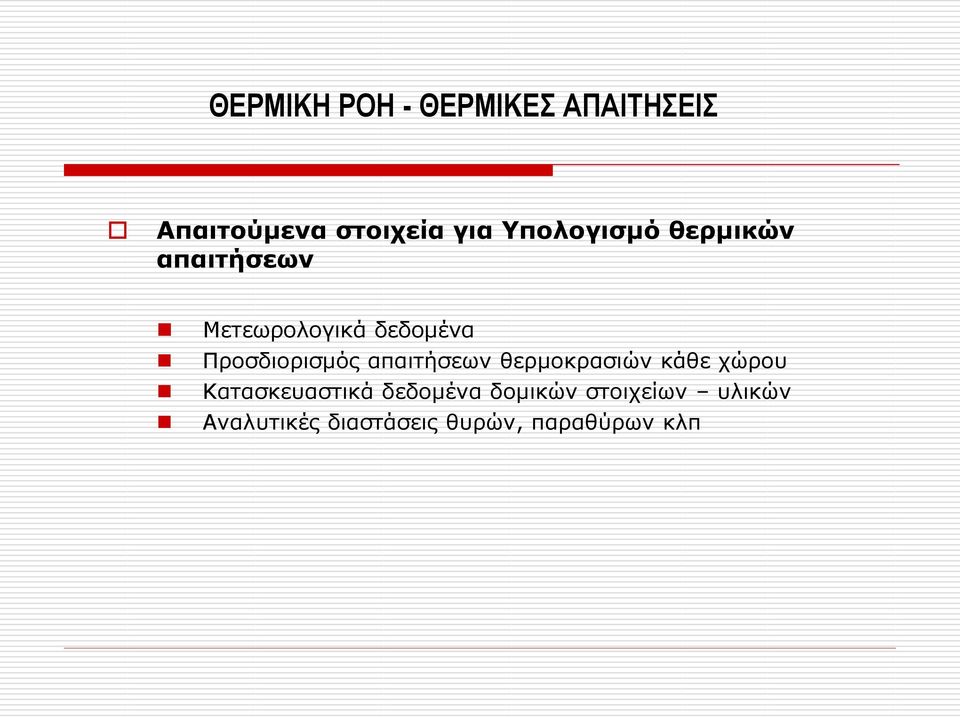

20 ΘΕΡΜΙΚΗ ΡΟΗ - ΘΕΡΜΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ Απαιτούμενα στοιχεία για Υπολογισμό θερμικών απαιτήσεων Μετεωρολογικά δεδομένα Προσδιορισμός απαιτήσεων θερμοκρασιών κάθε χώρου Κατασκευαστικά δεδομένα δομικών στοιχείων υλικών Αναλυτικές διαστάσεις θυρών, παραθύρων κλπ

Προσδιορισμός απαιτήσεων θερμοκρασιών κάθε χώρου Κατασκευαστικά

21 Υπολογισμός συντελεστή θερμοπερατότητας (u) 1/α α =0,04m 2 K/W λ(εξ.επ.)=1,4 W/mK λ(μον.)=0,041 W/mK λ(πλινθ.)=0,61 W/mK λ(εσ.επ.)=0,7 W/mK 1/α i =0,13m 2 K/W

22 Υπολογισμός συντελεστή θερμοπερατότητας 1/u = 0,04+0,015/1,4+0,03/0,041+0,24/0,61+0,015/0,7+0,13=1,327m 2 K/W u = 0,753 W/m 2 K
