1 ΜΕΘΟΔΟΣ ΚΑΤΑΣΚΕΥΗΣ ΚΤΙΡΙΩΝ ΑΠΟ ΛΕΠΤΟΤΟΙΧΕΣ ΔΙΑΤΟΜΕΣ ΧΑΛΥΒΑ ΨΥΧΡΗΣ ΕΛΑΣΗΣ ΤΕΧΝΙΚΟΣ ΟΔΗΓΟΣ IQia ATTE Τηλ.: , www:iqia.gr

2 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΓΕΝΙΚΑ 3 2 ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΥΛΙΚΑ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΠΕΡΛΙΤΟΜΠΕΤΟΝ ΜΕΤΑΛΛΙΚΟΣ ΣΚΕΛΕΤΟΣ ORIENTED STRAND BOARD (O.S.B.) ΗΜΙΠΕΡΑΤΗ ΜΕΜΒΡΑΝΗ ΔΙΟΓΚΩΜΕΝΗ ΠΟΛΥΣΤΕΡΙΝΗ ΥΑΛΟΒΑΜΒΑΚΑΣ ΠΕΤΡΟΒΑΜΒΑΚΑΣ ΓΥΨΟΣΑΝΙΔΕΣ ΕΤΟΙΜΟΣ ΣΟΒΑΣ ΚΕΡΑΜΙΔΙΑ 10 3 ΤΡΟΠΟΣ ΔΟΜΗΣΗΣ ΚΑΤΑΣΚΕΥΗ ΚΑΤΑΣΚΕΥΗ ΘΕΜΕΛΙΩΣΗΣ ΚΑΤΑΣΚΕΥΗ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ ΔΙΑΤΟΜΕΣ ΜΕΤΑΛΛΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΒΙΔΕΣ ΚΑΙ ΒΥΣΜΑΤΑ ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΘΕΤΩΝ ΔΙΑΤΟΜΩΝ ΤΡΥΠΗΜΑ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΚΑΙ ΔΟΚΩΝ ΕΠΙΜΑΤΩΣΕΙΣ ΜΕΤΑΛΛΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΣΥΝΔΕΣΗ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΜΕ ΣΤΡΩΤΗΡΑ ΔΟΚΟΙ ΠΑΤΩΜΑΤΩΝ ΓΕΦΥΡΩΜΑ ΔΟΚΩΝ ΕΝΙΣΧΥΣΕΙΣ ΑΝΟΙΓΜΑΤΩΝ ΣΚΕΛΕΤΟΣ ΣΤΕΓΗΣ ΤΟΠΟΘΕΤΗΣΗ O.S.B ΔΙΑΜΟΡΦΩΣΗ ΕΞΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ ΔΙΑΜΟΡΦΩΣΗ ΕΣΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ ΔΙΑΜΟΡΦΩΣΗ ΠΑΤΩΜΑΤΟΣ ΔΙΑΜΟΡΦΩΣΗ ΟΡΟΦΗΣ ΚΑΤΑΣΚΕΥΗ ΣΤΕΓΗΣ 19 4 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΑΝΤΙΣΕΙΣΜΙΚΟΤΗΤΑ ΗΧΟΜΟΝΩΣΗ ΘΕΡΜΟΜΟΝΩΣΗ ΣΤΕΓΑΝΩΣΗ 21 5 ΜΕΛΕΤΗ ΚΑΙ ΣΧΕΔΙΑΣΜΟΣ ΚΤΙΡΙΩΝ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΜΕΛΕΤΗ ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ 25 6 ΔΙΑ ΤΑΥΤΑ 27 2

3 1. ΓΕΝΙΚΑ Σκοπός του παρόντος τεχνικού οδηγού είναι να δώσει μια συνοπτική εικόνα στον μηχανικό για τον τρόπο δόμησης της IQia. Στα κεφάλαια που ακολουθούν γίνεται μια περιγραφή των δομικών υλικών που χρησιμοποιούνται με τις χαρακτηριστικές τους ιδιότητες, των οποίων η γνώση είναι απαραίτητη από τον μηχανικό για τον σχεδιασμό κτιρίων σύμφωνα με το σύστημα δόμησης της IQia. Επίσης δίνονται ακριβείς πληροφορίες για τον τρόπο δόμησης της IQia, τον τρόπο με τον οποίο κατασκευάζεται ο φέρων οργανισμός από λεπτότοιχες διατομές χάλυβα ψυχρής έλασης και πως διαμορφώνονται τα επιμέρους τμήματα της κατασκευής μια και αυτός ο τρόπος δόμησης είναι σχετικά καινούργιος και απαιτεί εξοικείωση από τον κατασκευαστή. 2. ΔΟΜΙΚΑ ΣΤΟΙΧΕΙΑ ΥΛΙΚΑ 2.0 ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ Στο σύστημα δόμησης της IQia το οπλισμένο σκυρόδεμα χρησιμοποιείται για την κατασκευή της θεμελίωσης και της εδαφόπλακας των κτιρίων. Το σκυρόδεμα που χρησιμοποιείται κατασκευάζεται σύμφωνα με τις απαιτήσεις του Νέου Κανονισμού Τεχνολογίας Σκυροδέματος (Κ.Τ.Σ. 1997) και είναι κατηγορίας C 20/25. Η θλιπτική αντοχή αυτής της κατηγορίας σκυροδέματος σε δοκίμιο ενός κύβου διαστάσεων 150x150 mm ξεπερνάει τα 20 ΜΝ/m². Ο οπλισμός του σκυροδέματος αποτελείται από ράβδους χάλυβα, ο οποίος εκπληρώνει τις ελάχιστες απαιτήσεις του Νέου Κανονισμού Τεχνολογίας Χαλύβων Σκυροδέματος (Κ.Τ.Χ. 2008). Ο χάλυβας που χρησιμοποιείται είναι ποιότητας S 500. Το όριο διαρροής του ανέρχεται σε 500 MN/m² και αντιστοιχεί σε μία παραμένουσα παραμόρφωση 0,2%. Ο συνδυασμός του χάλυβα και του σκυροδέματος δίνει ένα δομικό υλικό με μεγάλες αντοχές σε μηχανικές καταπονήσεις και μεγάλη διάρκεια ζωής. Το ιδίο βάρος του οπλισμένου σκυροδέματος είναι ίσο με 25 KN/m³. Ο συντελεστής θερμοπερατότητας του λ είναι σχετικά μεγάλος ίσος με 2,3 W/m K και ο συντελεστής διαπερατότητας υδρατμών μ κυμαίνεται ανάμεσα στις τιμές 80 και

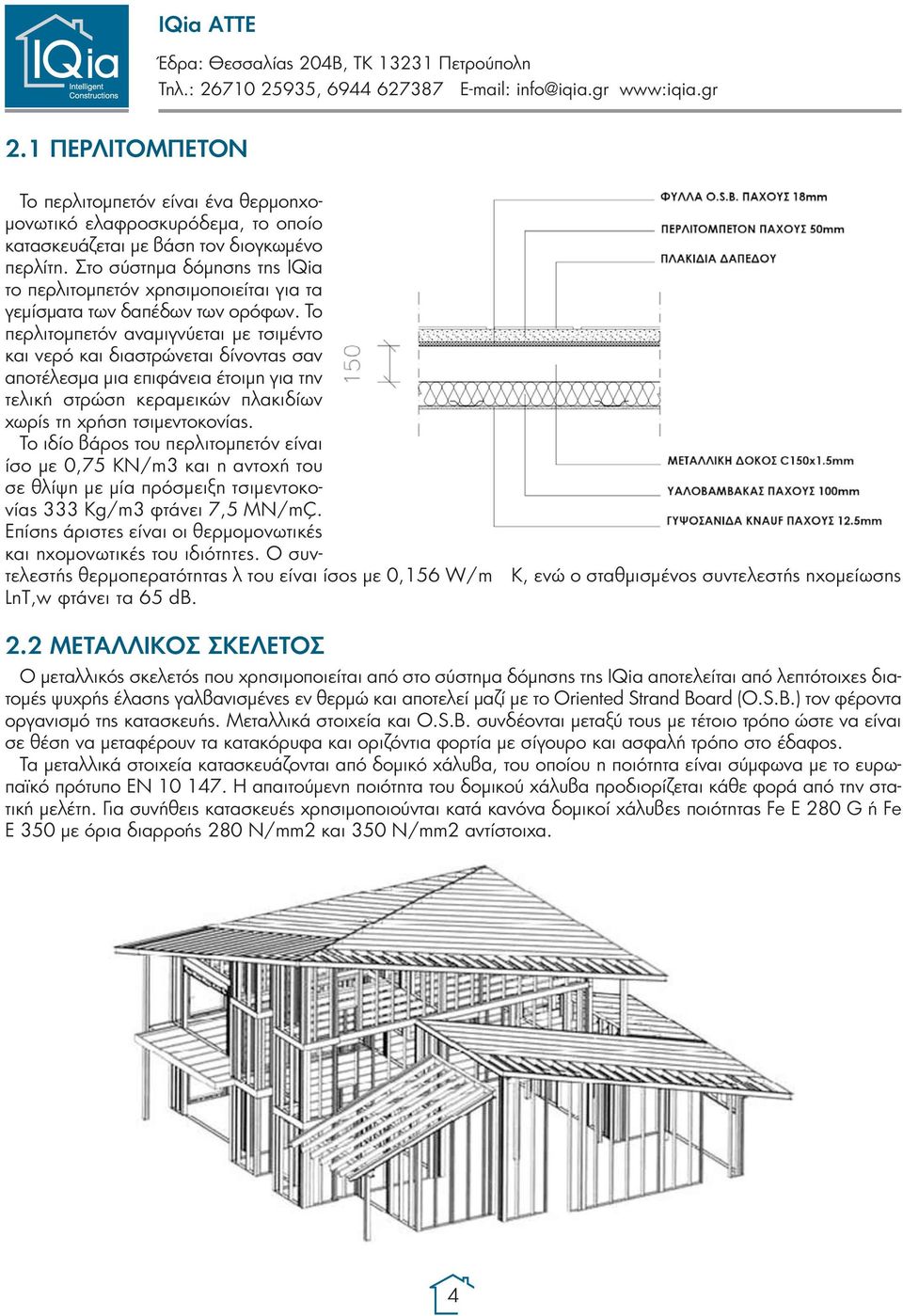

4 2.1 ΠΕΡΛΙΤΟΜΠΕΤΟΝ Το περλιτομπετόν είναι ένα θερμοηχομονωτικό ελαφροσκυρόδεμα, το οποίο κατασκευάζεται με βάση τον διογκωμένο περλίτη. Στο σύστημα δόμησης της IQia το περλιτομπετόν χρησιμοποιείται για τα γεμίσματα των δαπέδων των ορόφων. Το περλιτομπετόν αναμιγνύεται με τσιμέντο και νερό και διαστρώνεται δίνοντας σαν αποτέλεσμα μια επιφάνεια έτοιμη για την τελική στρώση κεραμεικών πλακιδίων χωρίς τη χρήση τσιμεντοκονίας. Το ιδίο βάρος του περλιτομπετόν είναι ίσο με 0,75 ΚΝ/m3 και η αντοχή του σε θλίψη με μία πρόσμειξη τσιμεντοκονίας 333 Kg/m3 φτάνει 7,5 MN/m². Επίσης άριστες είναι οι θερμομονωτικές και ηχομονωτικές του ιδιότητες. Ο συντελεστής θερμοπερατότητας λ του είναι ίσος με 0,156 W/m LnT,w φτάνει τα 65 db. K, ενώ ο σταθμισμένος συντελεστής ηχομείωσης 2.2 ΜΕΤΑΛΛΙΚΟΣ ΣΚΕΛΕΤΟΣ Ο μεταλλικός σκελετός που χρησιμοποιείται από στο σύστημα δόμησης της IQia αποτελείται από λεπτότοιχες διατομές ψυχρής έλασης γαλβανισμένες εν θερμώ και αποτελεί μαζί με το Oriented Strand Board (O.S.B.) τον φέροντα οργανισμό της κατασκευής. Μεταλλικά στοιχεία και O.S.B. συνδέονται μεταξύ τους με τέτοιο τρόπο ώστε να είναι σε θέση να μεταφέρουν τα κατακόρυφα και οριζόντια φορτία με σίγουρο και ασφαλή τρόπο στο έδαφος. Τα μεταλλικά στοιχεία κατασκευάζονται από δομικό χάλυβα, του οποίου η ποιότητα είναι σύμφωνα με το ευρωπαϊκό πρότυπο ΕΝ Η απαιτούμενη ποιότητα του δομικού χάλυβα προδιορίζεται κάθε φορά από την στατική μελέτη. Για συνήθεις κατασκευές χρησιμοποιούνται κατά κανόνα δομικοί χάλυβες ποιότητας Fe E 280 G ή Fe E 350 με όρια διαρροής 280 N/mm2 και 350 N/mm2 αντίστοιχα. 4

5 Τρόπος Παραγωγής Κανονισμός Ποιότητα Όριο διαρροής fyb[n/mm2] Εφελκυστική αντοχή fyb[n/mm2] Έλασμα και ρολό συνεχούς θερμογαλβανισμού από δομικούς χάλυβες EN Fe E 220 G Fe E 250 G Fe E 280 G Fe E 320 G Fe E 350 G Το χαλύβδινο έλασμα που χρησιμοποιείται για την κατασκευή των μεταλλικών διατομών είναι γαλβανισμένο εν θερμώ. Το γαλβάνισμα είναι τύπου DX51D Z (FePO2 G Z), σύμφωνα με το ευρωπαϊκό πρότυπο EN και έχει βάρος 275 gr/m2 (Z275). 2.3 ORIENTED STRAND BOARD (O.S.B.) To Oriented Strand Board (O.S.B.) είναι ένα βιομηχανικό υλικό από προσανατολισμένες φλούδες ξύλου και ρητίνη, το οποίο χρησιμοποιείται τα τελευταία χρόνια ολοένα και περισσότερο για την επένδυση στεγών, τοίχων και δαπέδων. Επίσης γίνεται αποδεκτό και ως στοιχείο φέροντος οργανισμού. Eίναι ένα ευπροσάρμοστο υλικό, το οποίο συνδυάζει κατασκευαστικές και διακοσμητικές ιδιότητες. Η μεγάλη του αντοχή σε φορτία, η ακαμψία, η αντοχή στον λυγισμό και υψηλή συνοχή του δεν επηρεάζονται από την υγρασία. Το O.S.B. αποτελείται κατά 95% από προσανατολισμένες φλούδες ξύλου, οι οποίες συγκολούνται μεταξύ τους με μια ειδική κόλλα από ρητίνη και κερί σε ποσοτό 5% κάτω από συνθήκες υψηλής θερμοκρασίας και πίεσης. Σύμφωνα με τα ευρωπαϊκά πρότυπα υπάρχουν 5 κατηγορίες O.S.B. για τις εξής χρήσεις: O.S.B./1: O.S.B./2: O.S.B./3: O.S.B./4: O.S.B. FILM: για γενική χρήση και εσωτερική χρήση σε ξηρές συνθήκες για επιφάνειες που φέρουν φορτία σε ξηρές συνθήκες για επιφάνειες που φέρουν φορτία σε υγρές συνθήκες για υψηλής μηχανικής αντοχής επιφάνειες σε υγρές συνθήκες για επιφάνειες με φίλμ για μπετόν 5

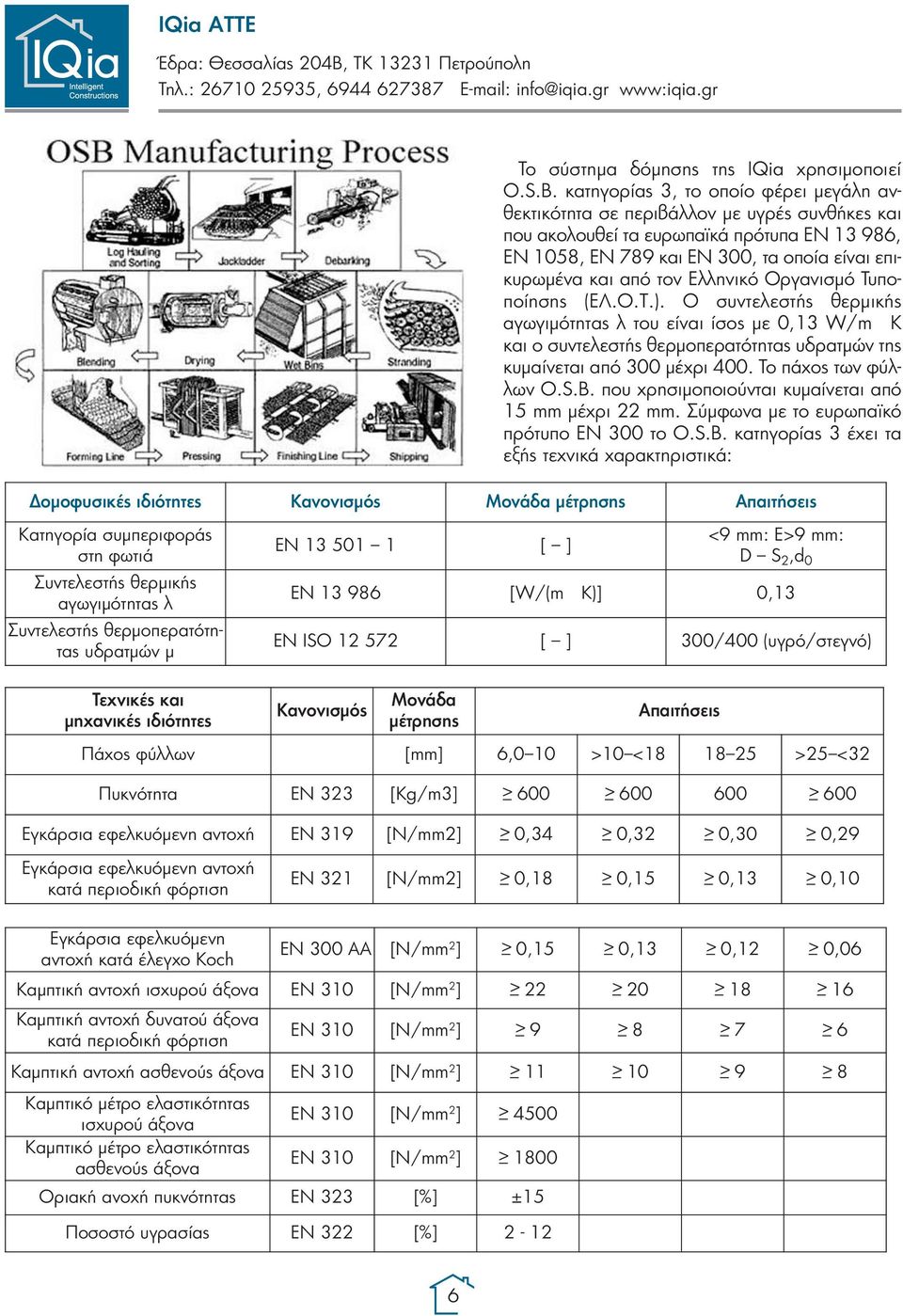

6 Το σύστημα δόμησης της IQia χρησιμοποιεί O.S.B. κατηγορίας 3, το οποίο φέρει μεγάλη ανθεκτικότητα σε περιβάλλον με υγρές συνθήκες και που ακολουθεί τα ευρωπαϊκά πρότυπα EN , EN 1058, EN 789 και EN 300, τα οποία είναι επικυρωμένα και από τον Ελληνικό Οργανισμό Τυποποίησης (ΕΛ.Ο.Τ.). Ο συντελεστής θερμικής αγωγιμότητας λ του είναι ίσος με 0,13 W/m K και ο συντελεστής θερμοπερατότητας υδρατμών της κυμαίνεται από 300 μέχρι 400. Το πάχος των φύλλων O.S.B. που χρησιμοποιούνται κυμαίνεται από 15 mm μέχρι 22 mm. Σύμφωνα με το ευρωπαϊκό πρότυπο EN 300 το O.S.B. κατηγορίας 3 έχει τα εξής τεχνικά χαρακτηριστικά: Δομοφυσικές ιδιότητες Κανονισμός Μονάδα μέτρησης Απαιτήσεις Κατηγορία συμπεριφοράς στη φωτιά Συντελεστής θερμικής αγωγιμότητας λ Συντελεστής θερμοπερα τότητας υδρατμών μ EN [ ] <9 mm: E>9 mm: D S 2,d 0 EN [W/(m K)] 0,13 EN ISO [ ] 300/400 (υγρό/στεγνό) Τεχνικές και μηχανικές ιδιότητες Κανονισμός Μονάδα μέτρησης Απαιτήσεις Πάχος φύλλων [mm] 6,0 10 >10 < >25 <32 Πυκνότητα EN 323 [Kg/m3] > 600 > > 600 Εγκάρσια εφελκυόμενη αντοχή EN 319 [N/mm2] > 0,34 > 0,32 > 0,30 > 0,29 Εγκάρσια εφελκυόμενη αντοχή κατά περιοδική φόρτιση EN 321 [N/mm2] > 0,18 > 0,15 > 0,13 > 0,10 Εγκάρσια εφελκυόμενη αντοχή κατά έλεγχο Koch EN 300 AA [N/mm 2 ] > 0,15 > 0,13 > 0,12 > 0,06 Καμπτική αντοχή ισχυρού άξονα EN 310 [N/mm 2 ] > 22 > 20 > 18 > 16 Καμπτική αντοχή δυνατού άξονα κατά περιοδική φόρτιση EN 310 [N/mm 2 ] > 9 > 8 > 7 > 6 Καμπτική αντοχή ασθενούς άξονα EN 310 [N/mm 2 ] > 11 > 10 > 9 > 8 Καμπτικό μέτρο ελαστικότητας ισχυρού άξονα Καμπτικό μέτρο ελαστικότητας ασθενούς άξονα EN 310 [N/mm 2 ] > 4500 EN 310 [N/mm 2 ] > 1800 Οριακή ανοχή πυκνότητας EN 323 [%] ±15 Ποσοστό υγρασίας EN 322 [%]

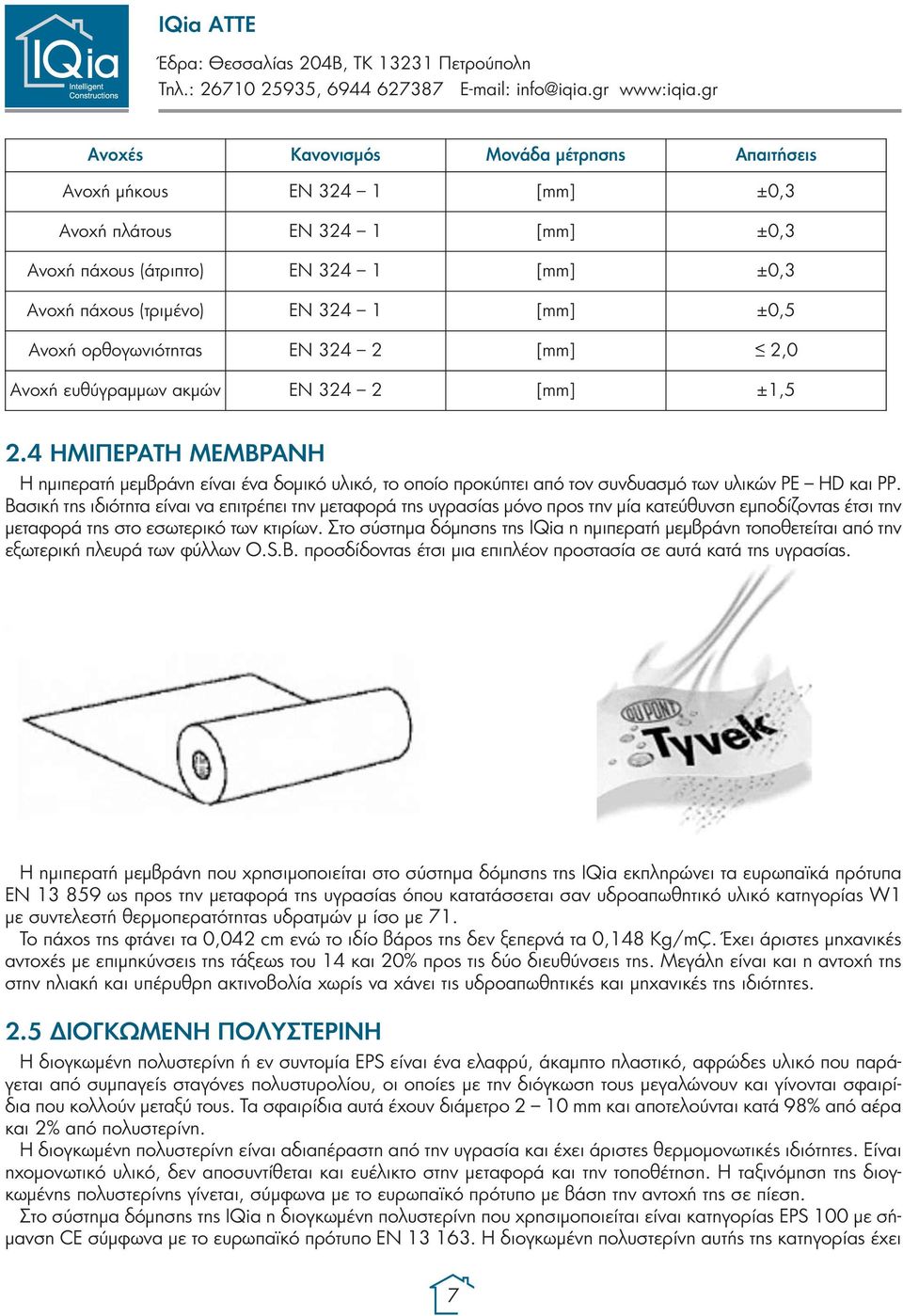

7 Ανοχές Κανονισμός Μονάδα μέτρησης Απαιτήσεις Ανοχή μήκους EN [mm] ±0,3 Ανοχή πλάτους EN [mm] ±0,3 Ανοχή πάχους (άτριπτο) EN [mm] ±0,3 Ανοχή πάχους (τριμένο) EN [mm] ±0,5 Ανοχή ορθογωνιότητας EN [mm] < 2,0 Ανοχή ευθύγραμμων ακμών EN [mm] ±1,5 2.4 ΗΜΙΠΕΡΑΤΗ ΜΕΜΒΡΑΝΗ Η ημιπερατή μεμβράνη είναι ένα δομικό υλικό, το οποίο προκύπτει από τον συνδυασμό των υλικών PE HD και PP. Βασική της ιδιότητα είναι να επιτρέπει την μεταφορά της υγρασίας μόνο προς την μία κατεύθυνση εμποδίζοντας έτσι την μεταφορά της στο εσωτερικό των κτιρίων. Στο σύστημα δόμησης της IQia η ημιπερατή μεμβράνη τοποθετείται από την εξωτερική πλευρά των φύλλων O.S.B. προσδίδοντας έτσι μια επιπλέον προστασία σε αυτά κατά της υγρασίας. Η ημιπερατή μεμβράνη που χρησιμοποιείται στο σύστημα δόμησης της IQia εκπληρώνει τα ευρωπαϊκά πρότυπα EN ως προς την μεταφορά της υγρασίας όπου κατατάσσεται σαν υδροαπωθητικό υλικό κατηγορίας W1 με συντελεστή θερμοπερατότητας υδρατμών μ ίσο με 71. Το πάχος της φτάνει τα 0,042 cm ενώ το ιδίο βάρος της δεν ξεπερνά τα 0,148 Kg/m². Έχει άριστες μηχανικές αντοχές με επιμηκύνσεις της τάξεως του 14 και 20% προς τις δύο διευθύνσεις της. Μεγάλη είναι και η αντοχή της στην ηλιακή και υπέρυθρη ακτινοβολία χωρίς να χάνει τις υδροαπωθητικές και μηχανικές της ιδιότητες. 2.5 ΔΙΟΓΚΩΜΕΝΗ ΠΟΛΥΣΤΕΡΙΝΗ Η διογκωμένη πολυστερίνη ή εν συντομία EPS είναι ένα ελαφρύ, άκαμπτο πλαστικό, αφρώδες υλικό που παράγεται από συμπαγείς σταγόνες πολυστυρολίου, οι οποίες με την διόγκωση τους μεγαλώνουν και γίνονται σφαιρίδια που κολλούν μεταξύ τους. Τα σφαιρίδια αυτά έχουν διάμετρο 2 10 mm και αποτελούνται κατά 98% από αέρα και 2% από πολυστερίνη. Η διογκωμένη πολυστερίνη είναι αδιαπέραστη από την υγρασία και έχει άριστες θερμομονωτικές ιδιότητες. Είναι ηχομονωτικό υλικό, δεν αποσυντίθεται και ευέλικτο στην μεταφορά και την τοποθέτηση. Η ταξινόμηση της διογκωμένης πολυστερίνης γίνεται, σύμφωνα με το ευρωπαϊκό πρότυπο με βάση την αντοχή της σε πίεση. Στο σύστημα δόμησης της IQia η διογκωμένη πολυστερίνη που χρησιμοποιείται είναι κατηγορίας EPS 100 με σήμανση CE σύμφωνα με το ευρωπαϊκό πρότυπο EN Η διογκωμένη πολυστερίνη αυτής της κατηγορίας έχει 7

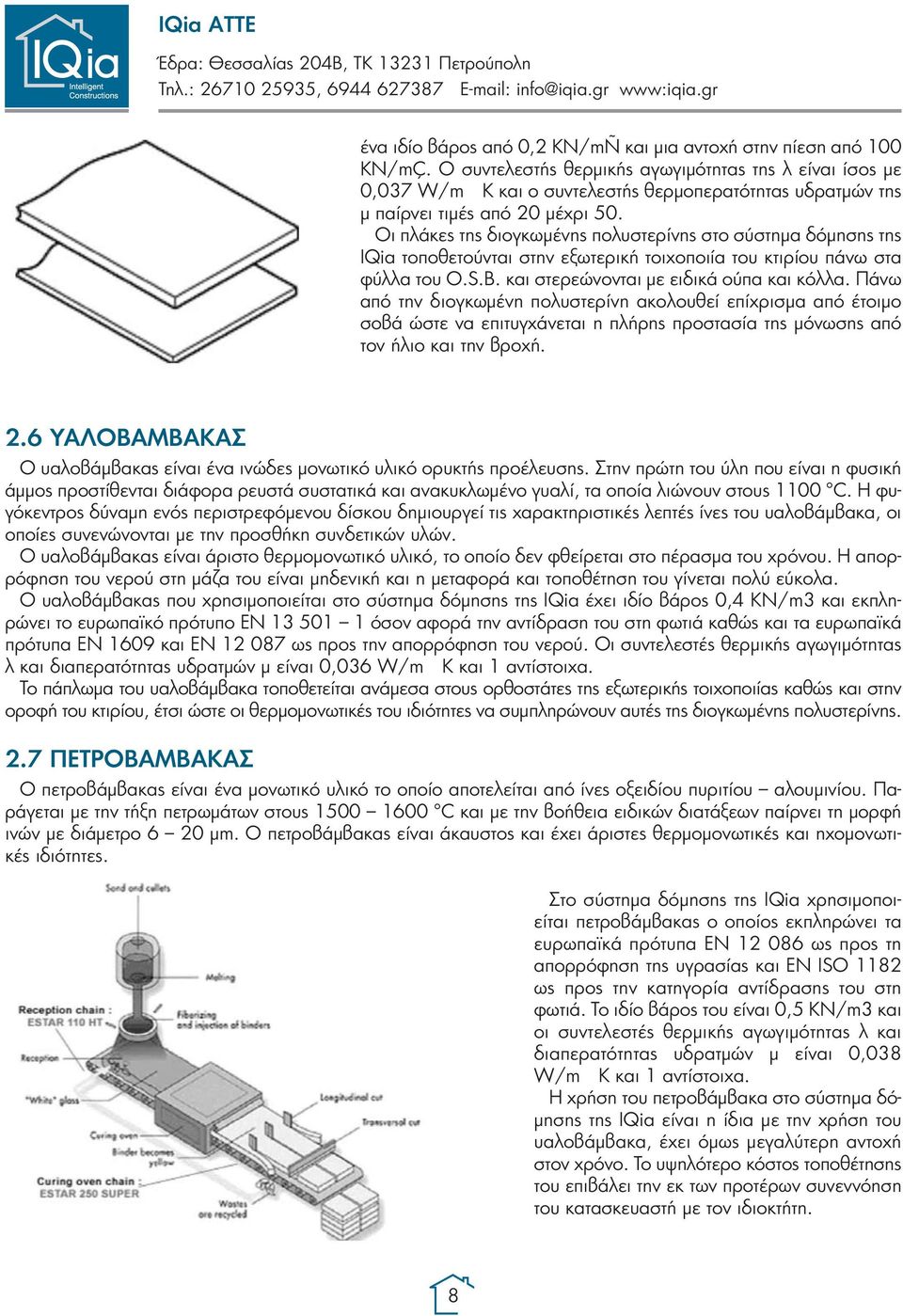

8 ένα ιδίο βάρος από 0,2 KN/m³ και μια αντοχή στην πίεση από 100 KN/m². Ο συντελεστής θερμικής αγωγιμότητας της λ είναι ίσος με 0,037 W/m K και ο συντελεστής θερμοπερατότητας υδρατμών της μ παίρνει τιμές από 20 μέχρι 50. Οι πλάκες της διογκωμένης πολυστερίνης στο σύστημα δόμησης της IQia τοποθετούνται στην εξωτερική τοιχοποιία του κτιρίου πάνω στα φύλλα του O.S.B. και στερεώνονται με ειδικά ούπα και κόλλα. Πάνω από την διογκωμένη πολυστερίνη ακολουθεί επίχρισμα από έτοιμο σοβά ώστε να επιτυγχάνεται η πλήρης προστασία της μόνωσης από τον ήλιο και την βροχή. 2.6 ΥΑΛΟΒΑΜΒΑΚΑΣ Ο υαλοβάμβακας είναι ένα ινώδες μονωτικό υλικό ορυκτής προέλευσης. Στην πρώτη του ύλη που είναι η φυσική άμμος προστίθενται διάφορα ρευστά συστατικά και ανακυκλωμένο γυαλί, τα οποία λιώνουν στους 1100 C. Η φυγόκεντρος δύναμη ενός περιστρεφόμενου δίσκου δημιουργεί τις χαρακτηριστικές λεπτές ίνες του υαλοβάμβακα, οι οποίες συνενώνονται με την προσθήκη συνδετικών υλών. Ο υαλοβάμβακας είναι άριστο θερμομονωτικό υλικό, το οποίο δεν φθείρεται στο πέρασμα του χρόνου. Η απορρόφηση του νερού στη μάζα του είναι μηδενική και η μεταφορά και τοποθέτηση του γίνεται πολύ εύκολα. Ο υαλοβάμβακας που χρησιμοποιείται στο σύστημα δόμησης της IQia έχει ιδίο βάρος 0,4 KN/m3 και εκπληρώνει το ευρωπαϊκό πρότυπο EN όσον αφορά την αντίδραση του στη φωτιά καθώς και τα ευρωπαϊκά πρότυπα EN 1609 και EN ως προς την απορρόφηση του νερού. Οι συντελεστές θερμικής αγωγιμότητας λ και διαπερατότητας υδρατμών μ είναι 0,036 W/m K και 1 αντίστοιχα. Το πάπλωμα του υαλοβάμβακα τοποθετείται ανάμεσα στους ορθοστάτες της εξωτερικής τοιχοποιίας καθώς και στην οροφή του κτιρίου, έτσι ώστε οι θερμομονωτικές του ιδιότητες να συμπληρώνουν αυτές της διογκωμένης πολυστερίνης. 2.7 ΠΕΤΡΟΒΑΜΒΑΚΑΣ Ο πετροβάμβακας είναι ένα μονωτικό υλικό το οποίο αποτελείται από ίνες οξειδίου πυριτίου αλουμινίου. Παράγεται με την τήξη πετρωμάτων στους C και με την βοήθεια ειδικών διατάξεων παίρνει τη μορφή ινών με διάμετρο 6 20 μm. Ο πετροβάμβακας είναι άκαυστος και έχει άριστες θερμομονωτικές και ηχομονωτικές ιδιότητες. Στο σύστημα δόμησης της IQia χρησιμοποιείται πετροβάμβακας ο οποίος εκπληρώνει τα ευρωπαϊκά πρότυπα EN ως προς τη απορρόφηση της υγρασίας και EN ISO 1182 ως προς την κατηγορία αντίδρασης του στη φωτιά. Το ιδίο βάρος του είναι 0,5 KN/m3 και οι συντελεστές θερμικής αγωγιμότητας λ και διαπερατότητας υδρατμών μ είναι 0,038 W/m K και 1 αντίστοιχα. Η χρήση του πετροβάμβακα στο σύστημα δόμησης της IQia είναι η ίδια με την χρήση του υαλοβάμβακα, έχει όμως μεγαλύτερη αντοχή στον χρόνο. Το υψηλότερο κόστος τοποθέτησης του επιβάλει την εκ των προτέρων συνεννόηση του κατασκευαστή με τον ιδιοκτήτη. 8

9 2.8 ΓΥΨΟΣΑΝΙΔΕΣ Η γυψοσανίδα είναι ένα από τα καλύτερα υλικά για την διαμόρφωση των εσωτερικών τοίχων σε κατοικίες ή επαγγελματικούς χώρους. Είναι φτιαγμένη από πυρήνα γύψου, επενδυμένο από τις δύο πλευρές με ειδικό χαρτί για μεγαλύτερη αντοχή και καλύτερη επιφάνεια. Με την προσθήκη ειδικών υλών και την κατάλληλη επεξεργασία δίνονται κάθε φορά στη γυψοσανίδα οι απαιτούμενες ιδιότητες της (άνθυγρή, πυράντοχη, κ.λ.π.). Η γυψοσανίδα είναι ένα δομικό υλικό που πληρεί τις απαιτήσεις σε θερμομόνωση, ηχομόνωση, πυραντοχή και αντισεισμικότητα. Είναι ελαφριά και εύκολη στην τοποθέτηση. Οι γυψοδανίδες που χρησιμοποιούνται στο σύστημα δόμησης της IQia πληρούν το ευρωπαικό πρότυπο EN 250. Τοποθετούνται κάθε φορά σε δύο στρώσεις πάχους 12,5 mm για την κατασκευή ψευδοροφών, εσωτερικών τοίχων και την εσωτερική επένδυση της εξωτερικής τοιχοποιίας. Αναλόγως των απαιτήσεων οι γυψοσανίδες που τοποθετούνται μπορεί να είναι πυράντοχες (τζάκι) ή άνθυγρες (κουζίνα, μπάνιο). Η διπλή στρώση της γυψοσανίδας προσδίδει στην κατασκευή μία πυραντοχή κλάσης F 60 τη στιγμή που η απαιτήση παθητικής πυροπροστασίας για συνήθη κτίρια σύμφωνα με τον κανονισμό πυροπροστασίας κτιρίων (Π.Δ. 71/1988 ΦΕΚ 32Α/ ) είναι κλάσης F 30. Τέλος η διακόσμηση του χώρου με γυψοσανίδα σε συνδυασμό με εξειδικευμένο φωτισμό επιφέρει εντυπωσιακό αποτέλεσμα στον χώρο. 2.9 ΕΤΟΙΜΟΣ ΣΟΒΑΣ Ο σοβάς είναι ένα δομικό υλικό το οποίο χρησιμοποιείται ως τελική επιφάνεια πάνω σε τοιχοποιίες και οροφές. Στόχος του είναι να προσδίδει καλύτερη αισθητική στις δομικές επιφάνειες καθώς και να τις προστατεύει από διάφορες μηχανικές καταπονήσεις όπως τον ήλιο και την βροχή. Τα τελευταία χρόνια ο σοβάς δεν παρασκευάζεται πλέον με τον παραδοσιακό τρόπο στο εργοτάξιο αλλά χρησιμοποιούνται πλέον έτοιμοι σοβάδες των οποίων η παρασκευή γίνεται σε εργοστάσια. Στο σύστημα δόμησης της IQia το επίχρισμα του σοβά αποτελείται από τον βασικό και τον τελικό σοβά ενός χεριού. Η βασική στρώση του σοβά αποτελείται από τσιμεντοκονίαμα ενός συστατικού. Το τσιμεντοκονίαμα ενός συστατικού είναι ένα δομικό υλικό το οποίο αποτελείται από σκόνη τσιμέντου, επιλεγμένα αδρανή κατάλληλης κοκκομετρίας, συνθετικές ρητίνες και ειδικά πρόσθετα συστατικά. Όταν η σκόνη αυτή αναμειχθεί με νερό τότε σχηματίζει ένα κονίαμα το οποίο έχει μικρό ιξώδες και επομένως είναι εύκολο στη χρήση του. Έχει εξαιρετική πρόσφυση και υψηλή θιξοτροπικότητα, μπορεί δηλαδή να εφαρμόστει πάνω στις κατακόρυφες επιφάνειες του O.S.B. χωρίς να ρέει και να ολισθαίνει προς τα κάτω. Με την βασική στρώση του σοβά επιτυγχάνεται η εξομάλυνση των θερμομονωτικών πλακών ώστε να δημιουργηθεί κατάλληλο υπόβαθρο για την τελική στρώση του σοβά ενός χεριού. Μαζί με την βασική στρώση τοποθετείται και το κατάλληλο υαλόπλεγμα για οπλισμός για την αποφυγή ρηγματώσεων στην τελική στρώση. 9

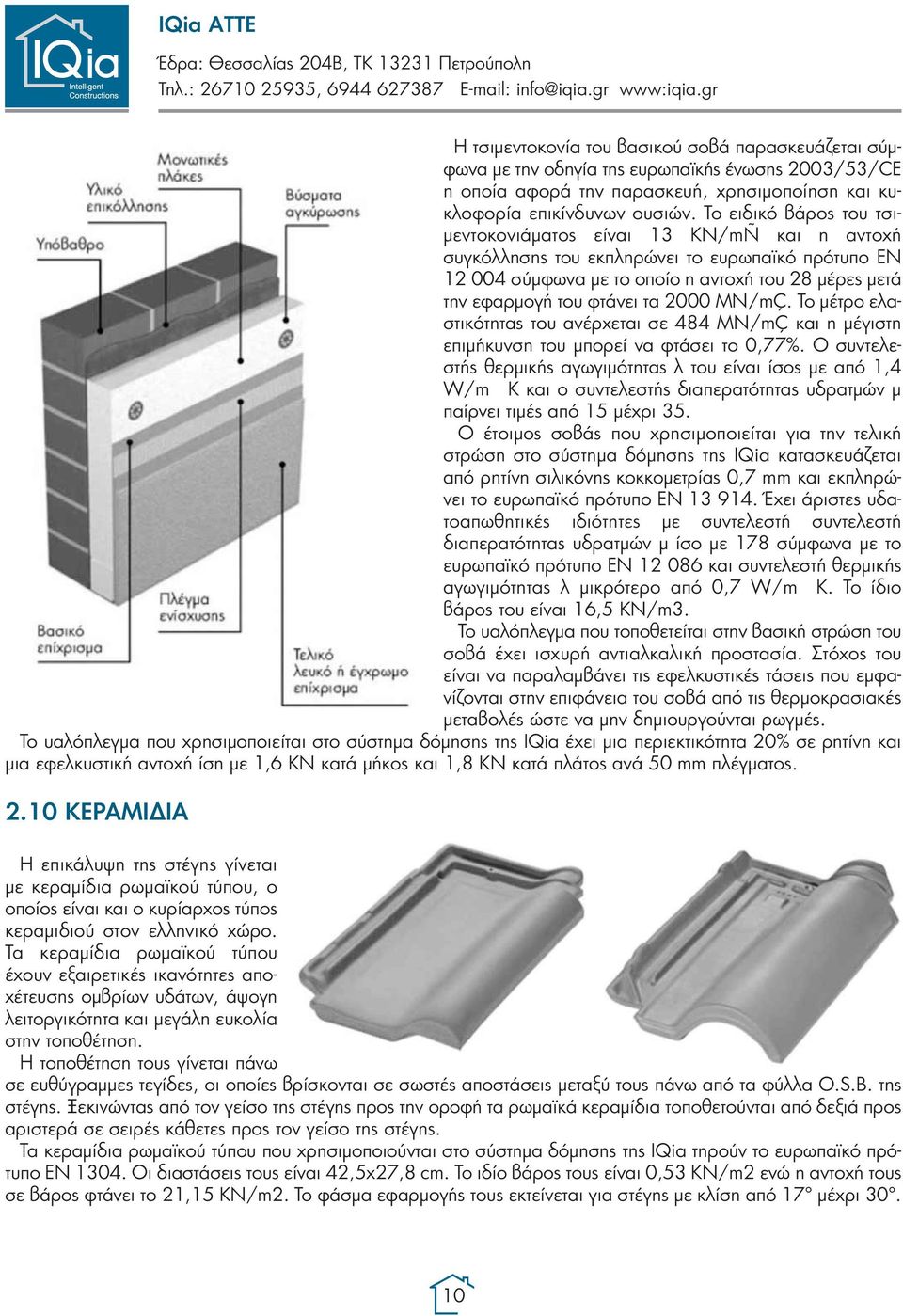

10 Η τσιμεντοκονία του βασικού σοβά παρασκευάζεται σύμφωνα με την οδηγία της ευρωπαϊκής ένωσης 2003/53/CE η οποία αφορά την παρασκευή, χρησιμοποίηση και κυκλοφορία επικίνδυνων ουσιών. Το ειδικό βάρος του τσιμεντοκονιάματος είναι 13 KN/m³ και η αντοχή συγκόλλησης του εκπληρώνει το ευρωπαϊκό πρότυπο EN σύμφωνα με το οποίο η αντοχή του 28 μέρες μετά την εφαρμογή του φτάνει τα 2000 MN/m². Το μέτρο ελαστικότητας του ανέρχεται σε 484 MN/m² και η μέγιστη επιμήκυνση του μπορεί να φτάσει το 0,77%. Ο συντελεστής θερμικής αγωγιμότητας λ του είναι ίσος με από 1,4 W/m K και ο συντελεστής διαπερατότητας υδρατμών μ παίρνει τιμές από 15 μέχρι 35. Ο έτοιμος σοβάς που χρησιμοποιείται για την τελική στρώση στο σύστημα δόμησης της IQia κατασκευάζεται από ρητίνη σιλικόνης κοκκομετρίας 0,7 mm και εκπληρώνει το ευρωπαϊκό πρότυπο EN Έχει άριστες υδατοαπωθητικές ιδιότητες με συντελεστή συντελεστή διαπερατότητας υδρατμών μ ίσο με 178 σύμφωνα με το ευρωπαϊκό πρότυπο EN και συντελεστή θερμικής αγωγιμότητας λ μικρότερο από 0,7 W/m K. Το ίδιο βάρος του είναι 16,5 KN/m3. Το υαλόπλεγμα που τοποθετείται στην βασική στρώση του σοβά έχει ισχυρή αντιαλκαλική προστασία. Στόχος του είναι να παραλαμβάνει τις εφελκυστικές τάσεις που εμφανίζονται στην επιφάνεια του σοβά από τις θερμοκρασιακές μεταβολές ώστε να μην δημιουργούνται ρωγμές. Το υαλόπλεγμα που χρησιμοποιείται στο σύστημα δόμησης της IQia έχει μια περιεκτικότητα 20% σε ρητίνη και μια εφελκυστική αντοχή ίση με 1,6 KN κατά μήκος και 1,8 KN κατά πλάτος ανά 50 mm πλέγματος ΚΕΡΑΜΙΔΙΑ Η επικάλυψη της στέγης γίνεται με κεραμίδια ρωμαϊκού τύπου, ο οποίος είναι και ο κυρίαρχος τύπος κεραμιδιού στον ελληνικό χώρο. Τα κεραμίδια ρωμαϊκού τύπου έχουν εξαιρετικές ικανότητες αποχέτευσης ομβρίων υδάτων, άψογη λειτοργικότητα και μεγάλη ευκολία στην τοποθέτηση. Η τοποθέτηση τους γίνεται πάνω σε ευθύγραμμες τεγίδες, οι οποίες βρίσκονται σε σωστές αποστάσεις μεταξύ τους πάνω από τα φύλλα O.S.B. της στέγης. Ξεκινώντας από τον γείσο της στέγης προς την οροφή τα ρωμαϊκά κεραμίδια τοποθετούνται από δεξιά προς αριστερά σε σειρές κάθετες προς τον γείσο της στέγης. Τα κεραμίδια ρωμαϊκού τύπου που χρησιμοποιούνται στο σύστημα δόμησης της IQia τηρούν το ευρωπαϊκό πρότυπο EN Οι διαστάσεις τους είναι 42,5x27,8 cm. Το ιδίο βάρος τους είναι 0,53 KN/m2 ενώ η αντοχή τους σε βάρος φτάνει το 21,15 KN/m2. Το φάσμα εφαρμογής τους εκτείνεται για στέγης με κλίση από 17 μέχρι

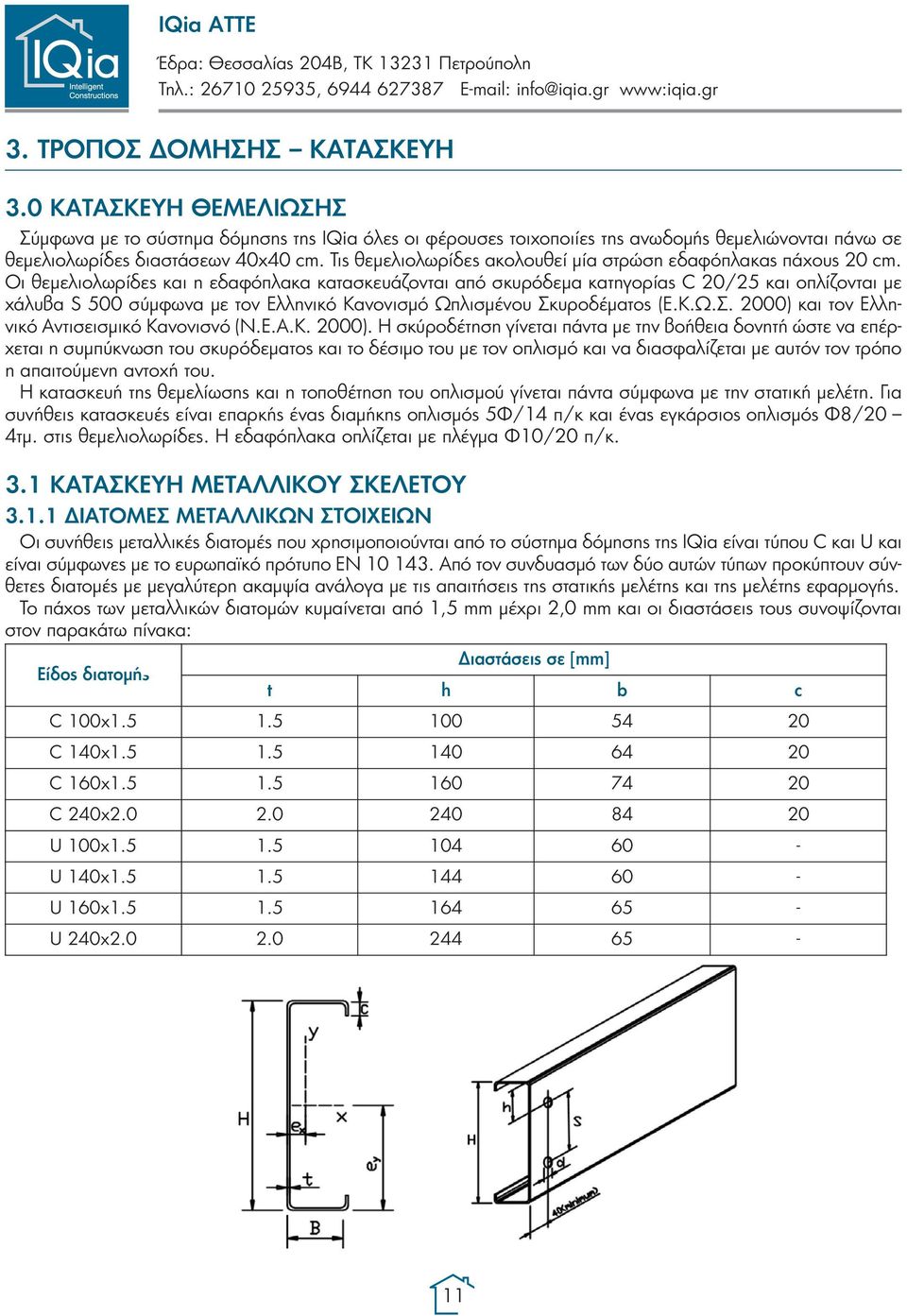

11 3. ΤΡΟΠΟΣ ΔΟΜΗΣΗΣ ΚΑΤΑΣΚΕΥΗ 3.0 ΚΑΤΑΣΚΕΥΗ ΘΕΜΕΛΙΩΣΗΣ Σύμφωνα με το σύστημα δόμησης της IQia όλες οι φέρουσες τοιχοποιίες της ανωδομής θεμελιώνονται πάνω σε θεμελιολωρίδες διαστάσεων 40x40 cm. Τις θεμελιολωρίδες ακολουθεί μία στρώση εδαφόπλακας πάχους 20 cm. Οι θεμελιολωρίδες και η εδαφόπλακα κατασκευάζονται από σκυρόδεμα κατηγορίας C 20/25 και οπλίζονται με χάλυβα S 500 σύμφωνα με τον Ελληνικό Κανονισμό Ωπλισμένου Σκυροδέματος (Ε.Κ.Ω.Σ. 2000) και τον Ελληνικό Αντισεισμικό Κανονισνό (Ν.Ε.Α.Κ. 2000). Η σκύροδέτηση γίνεται πάντα με την βοήθεια δονητή ώστε να επέρχεται η συμπύκνωση του σκυρόδεματος και το δέσιμο του με τον οπλισμό και να διασφαλίζεται με αυτόν τον τρόπο η απαιτούμενη αντοχή του. Η κατασκευή της θεμελίωσης και η τοποθέτηση του οπλισμού γίνεται πάντα σύμφωνα με την στατική μελέτη. Για συνήθεις κατασκευές είναι επαρκής ένας διαμήκης οπλισμός 5Φ/14 π/κ και ένας εγκάρσιος οπλισμός Φ8/20 4τμ. στις θεμελιολωρίδες. Η εδαφόπλακα οπλίζεται με πλέγμα Φ10/20 π/κ. 3.1 ΚΑΤΑΣΚΕΥΗ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ ΔΙΑΤΟΜΕΣ ΜΕΤΑΛΛΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Οι συνήθεις μεταλλικές διατομές που χρησιμοποιούνται από το σύστημα δόμησης της IQia είναι τύπου C και U και είναι σύμφωνες με το ευρωπαϊκό πρότυπο EN Από τον συνδυασμό των δύο αυτών τύπων προκύπτουν σύνθετες διατομές με μεγαλύτερη ακαμψία ανάλογα με τις απαιτήσεις της στατικής μελέτης και της μελέτης εφαρμογής. Το πάχος των μεταλλικών διατομών κυμαίνεται από 1,5 mm μέχρι 2,0 mm και οι διαστάσεις τους συνοψίζονται στον παρακάτω πίνακα: Είδος διατομής Διαστάσεις σε [mm] t h b c C 100x C 140x C 160x C 240x U 100x U 140x U 160x U 240x

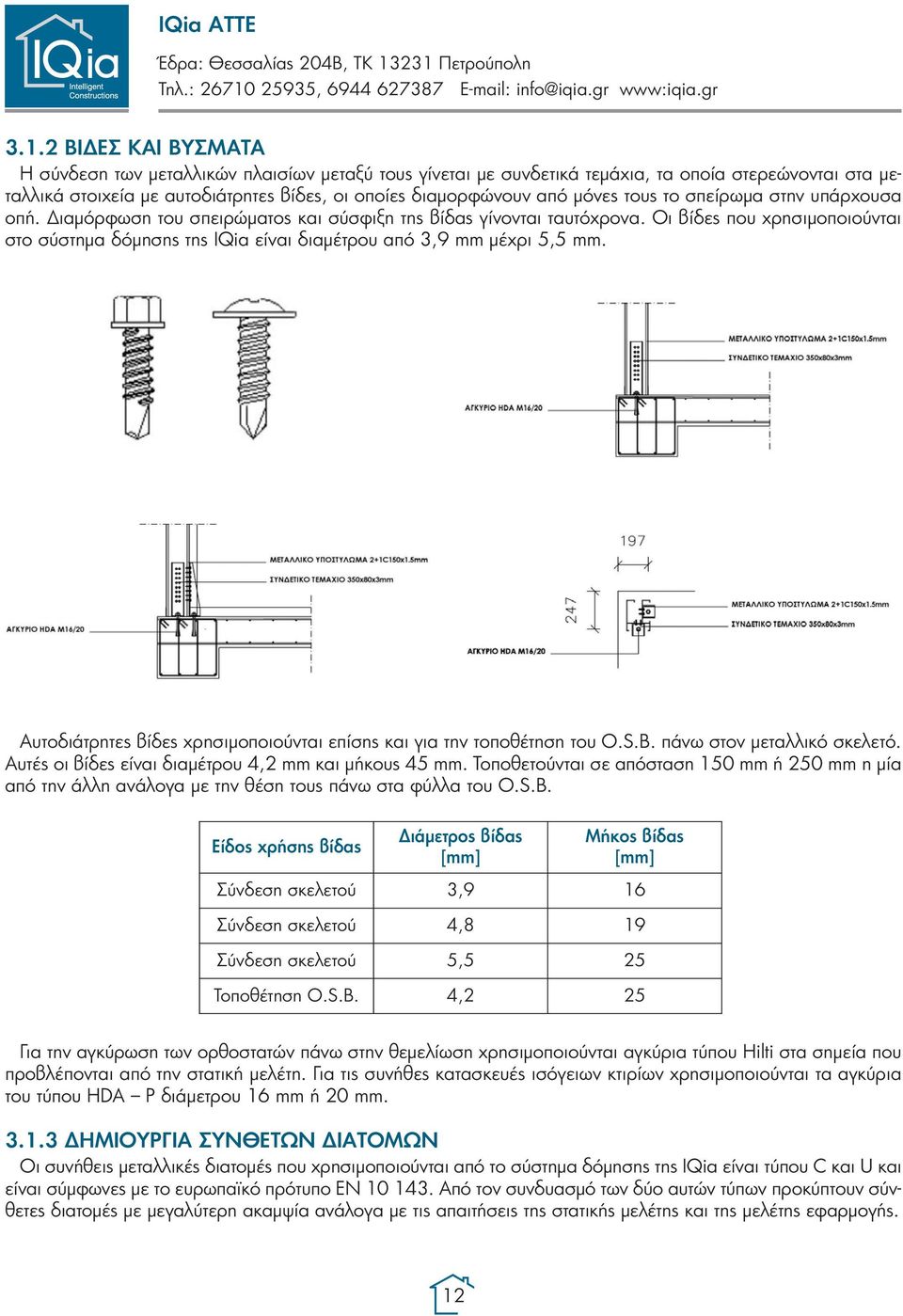

12 3.1.2 ΒΙΔΕΣ ΚΑΙ ΒΥΣΜΑΤΑ Η σύνδεση των μεταλλικών πλαισίων μεταξύ τους γίνεται με συνδετικά τεμάχια, τα οποία στερεώνονται στα μεταλλικά στοιχεία με αυτοδιάτρητες βίδες, οι οποίες διαμορφώνουν από μόνες τους το σπείρωμα στην υπάρχουσα οπή. Διαμόρφωση του σπειρώματος και σύσφιξη της βίδας γίνονται ταυτόχρονα. Οι βίδες που χρησιμοποιούνται στο σύστημα δόμησης της IQia είναι διαμέτρου από 3,9 mm μέχρι 5,5 mm. Αυτοδιάτρητες βίδες χρησιμοποιούνται επίσης και για την τοποθέτηση του O.S.B. πάνω στον μεταλλικό σκελετό. Αυτές οι βίδες είναι διαμέτρου 4,2 mm και μήκους 45 mm. Τοποθετούνται σε απόσταση 150 mm ή 250 mm η μία από την άλλη ανάλογα με την θέση τους πάνω στα φύλλα του O.S.B. Είδος χρήσης βίδας Διάμετρος βίδας [mm] Μήκος βίδας [mm] Σύνδεση σκελετού 3,9 16 Σύνδεση σκελετού 4,8 19 Σύνδεση σκελετού 5,5 25 Τοποθέτηση O.S.B. 4,2 25 Για την αγκύρωση των ορθοστατών πάνω στην θεμελίωση χρησιμοποιούνται αγκύρια τύπου Hilti στα σημεία που προβλέπονται από την στατική μελέτη. Για τις συνήθες κατασκευές ισόγειων κτιρίων χρησιμοποιούνται τα αγκύρια του τύπου HDA P διάμετρου 16 mm ή 20 mm ΔΗΜΙΟΥΡΓΙΑ ΣΥΝΘΕΤΩΝ ΔΙΑΤΟΜΩΝ Οι συνήθεις μεταλλικές διατομές που χρησιμοποιούνται από το σύστημα δόμησης της IQia είναι τύπου C και U και είναι σύμφωνες με το ευρωπαϊκό πρότυπο EN Από τον συνδυασμό των δύο αυτών τύπων προκύπτουν σύνθετες διατομές με μεγαλύτερη ακαμψία ανάλογα με τις απαιτήσεις της στατικής μελέτης και της μελέτης εφαρμογής. 12

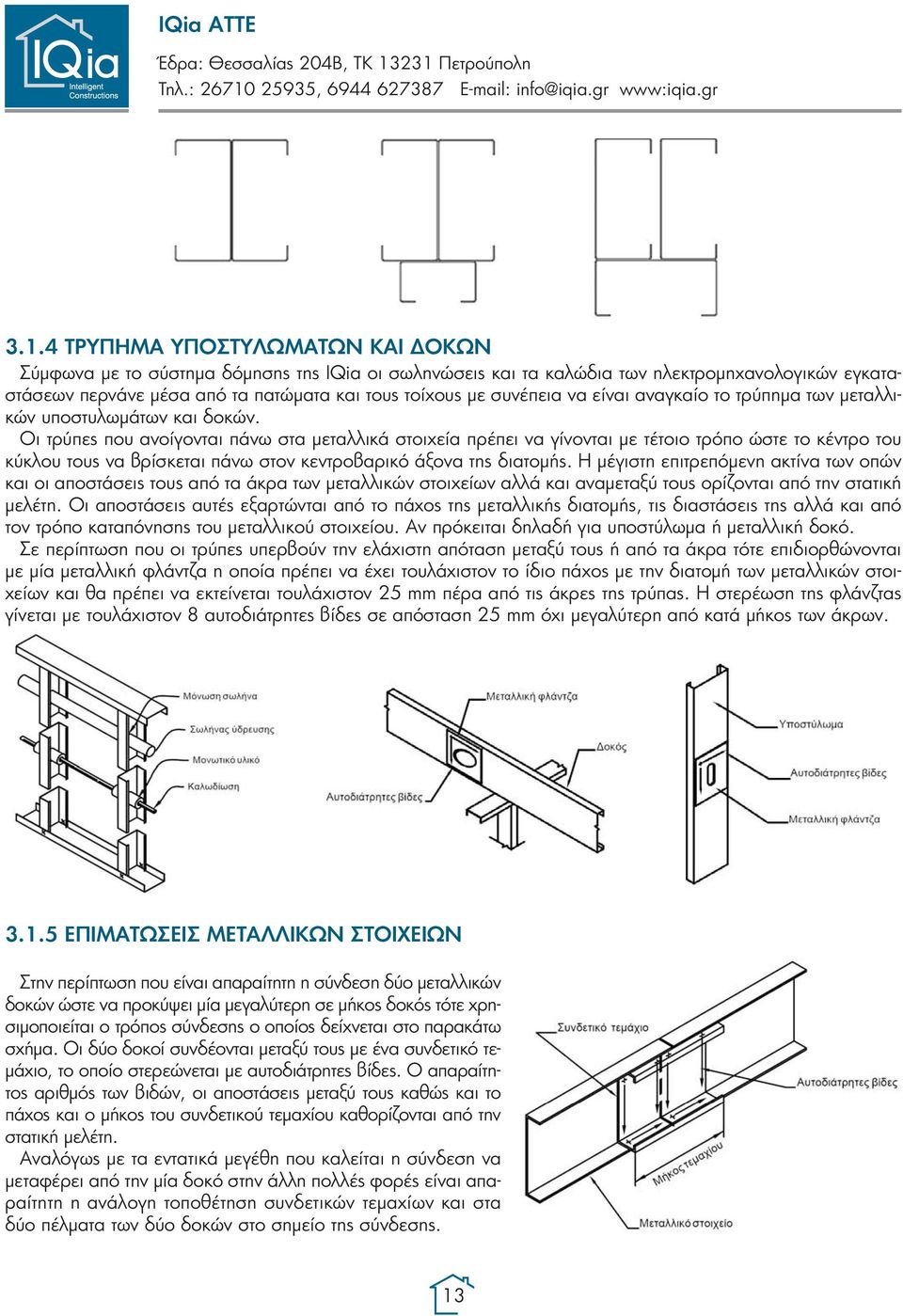

13 3.1.4 ΤΡΥΠΗΜΑ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΚΑΙ ΔΟΚΩΝ Σύμφωνα με το σύστημα δόμησης της IQia oι σωληνώσεις και τα καλώδια των ηλεκτρομηχανολογικών εγκαταστάσεων περνάνε μέσα από τα πατώματα και τους τοίχους με συνέπεια να είναι αναγκαίο το τρύπημα των μεταλλικών υποστυλωμάτων και δοκών. Οι τρύπες που ανοίγονται πάνω στα μεταλλικά στοιχεία πρέπει να γίνονται με τέτοιο τρόπο ώστε το κέντρο του κύκλου τους να βρίσκεται πάνω στον κεντροβαρικό άξονα της διατομής. Η μέγιστη επιτρεπόμενη ακτίνα των οπών και οι αποστάσεις τους από τα άκρα των μεταλλικών στοιχείων αλλά και αναμεταξύ τους ορίζονται από την στατική μελέτη. Οι αποστάσεις αυτές εξαρτώνται από το πάχος της μεταλλικής διατομής, τις διαστάσεις της αλλά και από τον τρόπο καταπόνησης του μεταλλικού στοιχείου. Αν πρόκειται δηλαδή για υποστύλωμα ή μεταλλική δοκό. Σε περίπτωση που οι τρύπες υπερβούν την ελάχιστη απόταση μεταξύ τους ή από τα άκρα τότε επιδιορθώνονται με μία μεταλλική φλάντζα η οποία πρέπει να έχει τουλάχιστον το ίδιο πάχος με την διατομή των μεταλλικών στοιχείων και θα πρέπει να εκτείνεται τουλάχιστον 25 mm πέρα από τις άκρες της τρύπας. Η στερέωση της φλάνζτας γίνεται με τουλάχιστον 8 αυτοδιάτρητες βίδες σε απόσταση 25 mm όχι μεγαλύτερη από κατά μήκος των άκρων ΕΠΙΜΑΤΩΣΕΙΣ ΜΕΤΑΛΛΙΚΩΝ ΣΤΟΙΧΕΙΩΝ Στην περίπτωση που είναι απαραίτητη η σύνδεση δύο μεταλλικών δοκών ώστε να προκύψει μία μεγαλύτερη σε μήκος δοκός τότε χρησιμοποιείται ο τρόπος σύνδεσης ο οποίος δείχνεται στο παρακάτω σχήμα. Οι δύο δοκοί συνδέονται μεταξύ τους με ένα συνδετικό τεμάχιο, το οποίο στερεώνεται με αυτοδιάτρητες βίδες. Ο απαραίτητος αριθμός των βιδών, οι αποστάσεις μεταξύ τους καθώς και το πάχος και ο μήκος του συνδετικού τεμαχίου καθορίζονται από την στατική μελέτη. Αναλόγως με τα εντατικά μεγέθη που καλείται η σύνδεση να μεταφέρει από την μία δοκό στην άλλη πολλές φορές είναι απαραίτητη η ανάλογη τοποθέτηση συνδετικών τεμαχίων και στα δύο πέλματα των δύο δοκών στο σημείο της σύνδεσης. 13

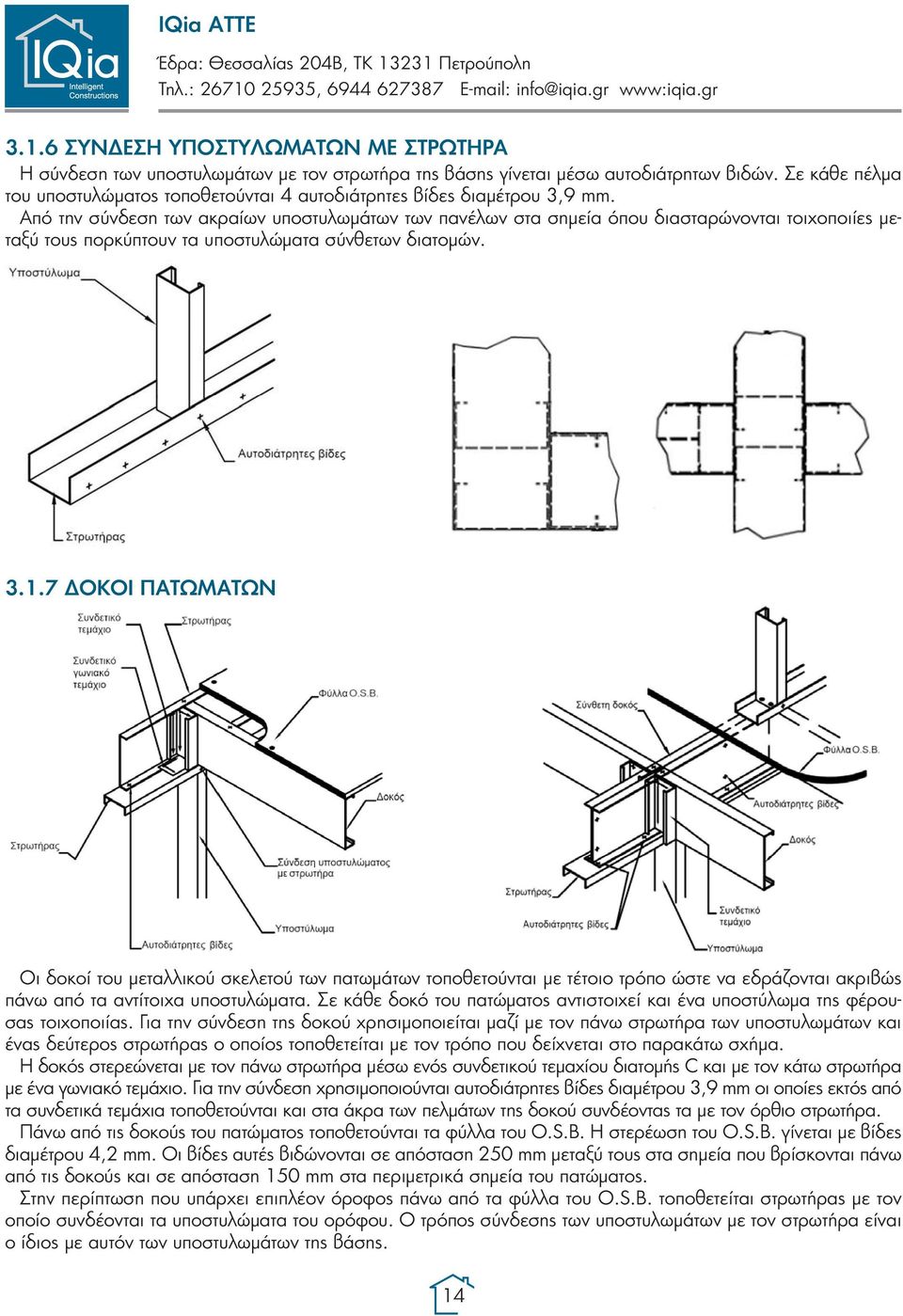

14 3.1.6 ΣΥΝΔΕΣΗ ΥΠΟΣΤΥΛΩΜΑΤΩΝ ΜΕ ΣΤΡΩΤΗΡΑ Η σύνδεση των υποστυλωμάτων με τον στρωτήρα της βάσης γίνεται μέσω αυτοδιάτρητων βιδών. Σε κάθε πέλμα του υποστυλώματος τοποθετούνται 4 αυτοδιάτρητες βίδες διαμέτρου 3,9 mm. Από την σύνδεση των ακραίων υποστυλωμάτων των πανέλων στα σημεία όπου διασταρώνονται τοιχοποιίες μεταξύ τους πορκύπτουν τα υποστυλώματα σύνθετων διατομών ΔΟΚΟΙ ΠΑΤΩΜΑΤΩΝ Οι δοκοί του μεταλλικού σκελετού των πατωμάτων τοποθετούνται με τέτοιο τρόπο ώστε να εδράζονται ακριβώς πάνω από τα αντίτοιχα υποστυλώματα. Σε κάθε δοκό του πατώματος αντιστοιχεί και ένα υποστύλωμα της φέρουσας τοιχοποιίας. Για την σύνδεση της δοκού χρησιμοποιείται μαζί με τον πάνω στρωτήρα των υποστυλωμάτων και ένας δεύτερος στρωτήρας ο οποίος τοποθετείται με τον τρόπο που δείχνεται στο παρακάτω σχήμα. Η δοκός στερεώνεται με τον πάνω στρωτήρα μέσω ενός συνδετικού τεμαχίου διατομής C και με τον κάτω στρωτήρα με ένα γωνιακό τεμάχιο. Για την σύνδεση χρησιμοποιούνται αυτοδιάτρητες βίδες διαμέτρου 3,9 mm οι οποίες εκτός από τα συνδετικά τεμάχια τοποθετούνται και στα άκρα των πελμάτων της δοκού συνδέοντας τα με τον όρθιο στρωτήρα. Πάνω από τις δοκούς του πατώματος τοποθετούνται τα φύλλα του O.S.B. Η στερέωση του O.S.B. γίνεται με βίδες διαμέτρου 4,2 mm. Οι βίδες αυτές βιδώνονται σε απόσταση 250 mm μεταξύ τους στα σημεία που βρίσκονται πάνω από τις δοκούς και σε απόσταση 150 mm στα περιμετρικά σημεία του πατώματος. Στην περίπτωση που υπάρχει επιπλέον όροφος πάνω από τα φύλλα του O.S.B. τοποθετείται στρωτήρας με τον οποίο συνδέονται τα υποστυλώματα του ορόφου. Ο τρόπος σύνδεσης των υποστυλωμάτων με τον στρωτήρα είναι ο ίδιος με αυτόν των υποστυλωμάτων της βάσης. 14

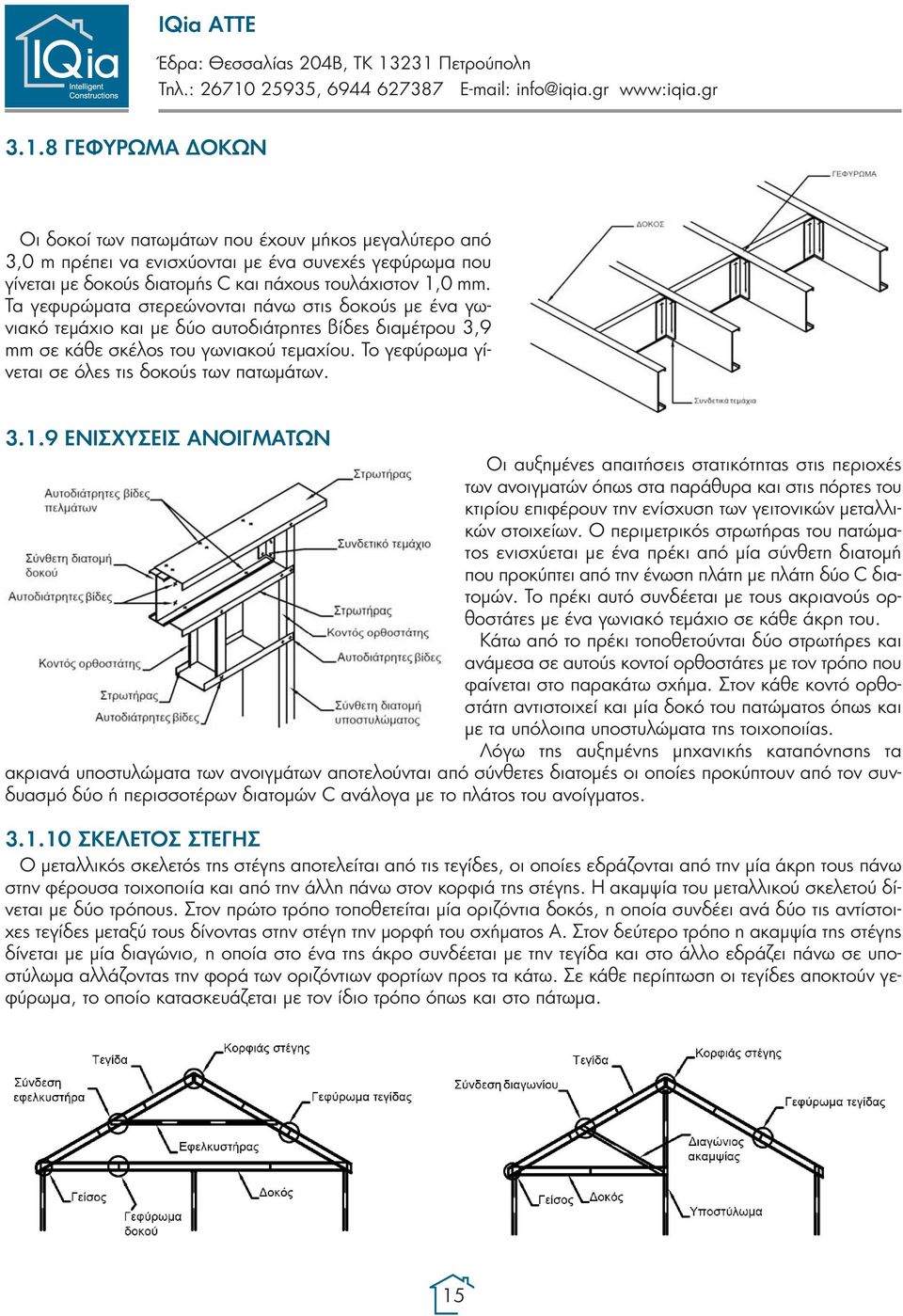

15 3.1.8 ΓΕΦΥΡΩΜΑ ΔΟΚΩΝ Οι δοκοί των πατωμάτων που έχουν μήκος μεγαλύτερο από 3,0 m πρέπει να ενισχύονται με ένα συνεχές γεφύρωμα που γίνεται με δοκούς διατομής C και πάχους τουλάχιστον 1,0 mm. Τα γεφυρώματα στερεώνονται πάνω στις δοκούς με ένα γωνιακό τεμάχιο και με δύο αυτοδιάτρητες βίδες διαμέτρου 3,9 mm σε κάθε σκέλος του γωνιακού τεμαχίου. Το γεφύρωμα γίνεται σε όλες τις δοκούς των πατωμάτων ΕΝΙΣΧΥΣΕΙΣ ΑΝΟΙΓΜΑΤΩΝ Οι αυξημένες απαιτήσεις στατικότητας στις περιοχές των ανοιγματών όπως στα παράθυρα και στις πόρτες του κτιρίου επιφέρουν την ενίσχυση των γειτονικών μεταλλικών στοιχείων. Ο περιμετρικός στρωτήρας του πατώματος ενισχύεται με ένα πρέκι από μία σύνθετη διατομή που προκύπτει από την ένωση πλάτη με πλάτη δύο C διατομών. Το πρέκι αυτό συνδέεται με τους ακριανούς ορθοστάτες με ένα γωνιακό τεμάχιο σε κάθε άκρη του. Κάτω από το πρέκι τοποθετούνται δύο στρωτήρες και ανάμεσα σε αυτούς κοντοί ορθοστάτες με τον τρόπο που φαίνεται στο παρακάτω σχήμα. Στον κάθε κοντό ορθοστάτη αντιστοιχεί και μία δοκό του πατώματος όπως και με τα υπόλοιπα υποστυλώματα της τοιχοποιίας. Λόγω της αυξημένης μηχανικής καταπόνησης τα ακριανά υποστυλώματα των ανοιγμάτων αποτελούνται από σύνθετες διατομές οι οποίες προκύπτουν από τον συνδυασμό δύο ή περισσοτέρων διατομών C ανάλογα με το πλάτος του ανοίγματος ΣΚΕΛΕΤΟΣ ΣΤΕΓΗΣ Ο μεταλλικός σκελετός της στέγης αποτελείται από τις τεγίδες, οι οποίες εδράζονται από την μία άκρη τους πάνω στην φέρουσα τοιχοποιία και από την άλλη πάνω στον κορφιά της στέγης. Η ακαμψία του μεταλλικού σκελετού δίνεται με δύο τρόπους. Στον πρώτο τρόπο τοποθετείται μία οριζόντια δοκός, η οποία συνδέει ανά δύο τις αντίστοιχες τεγίδες μεταξύ τους δίνοντας στην στέγη την μορφή του σχήματος Α. Στον δεύτερο τρόπο η ακαμψία της στέγης δίνεται με μία διαγώνιο, η οποία στο ένα της άκρο συνδέεται με την τεγίδα και στο άλλο εδράζει πάνω σε υποστύλωμα αλλάζοντας την φορά των οριζόντιων φορτίων προς τα κάτω. Σε κάθε περίπτωση οι τεγίδες αποκτούν γεφύρωμα, το οποίο κατασκευάζεται με τον ίδιο τρόπο όπως και στο πάτωμα. 15

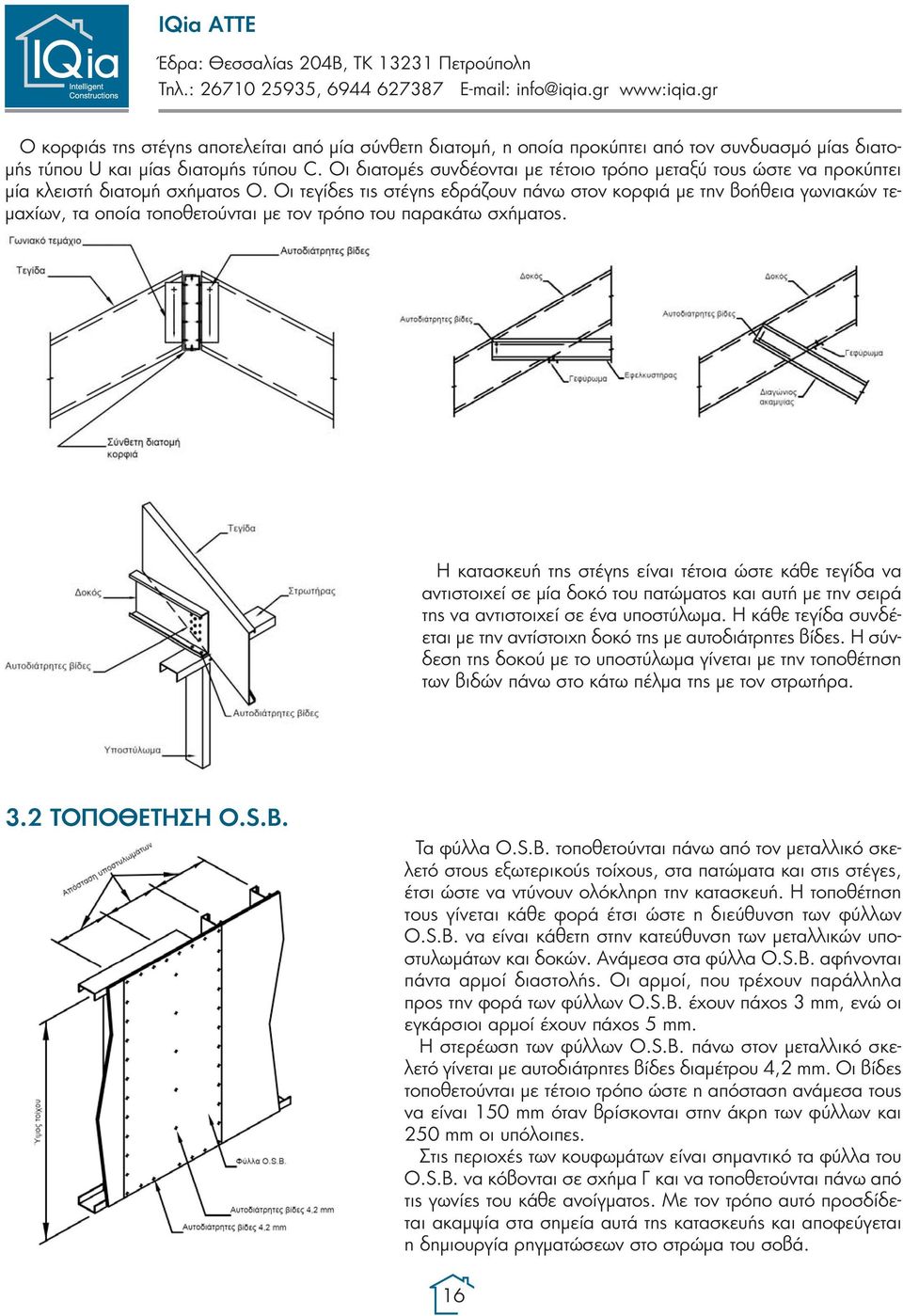

16 Ο κορφιάς της στέγης αποτελείται από μία σύνθετη διατομή, η οποία προκύπτει από τον συνδυασμό μίας διατομής τύπου U και μίας διατομής τύπου C. Οι διατομές συνδέονται με τέτοιο τρόπο μεταξύ τους ώστε να προκύπτει μία κλειστή διατομή σχήματος Ο. Οι τεγίδες τις στέγης εδράζουν πάνω στον κορφιά με την βοήθεια γωνιακών τεμαχίων, τα οποία τοποθετούνται με τον τρόπο του παρακάτω σχήματος. Η κατασκευή της στέγης είναι τέτοια ώστε κάθε τεγίδα να αντιστοιχεί σε μία δοκό του πατώματος και αυτή με την σειρά της να αντιστοιχεί σε ένα υποστύλωμα. Η κάθε τεγίδα συνδέεται με την αντίστοιχη δοκό της με αυτοδιάτρητες βίδες. Η σύνδεση της δοκού με το υποστύλωμα γίνεται με την τοποθέτηση των βιδών πάνω στο κάτω πέλμα της με τον στρωτήρα. 3.2 ΤΟΠΟΘΕΤΗΣΗ O.S.B. Τα φύλλα O.S.B. τοποθετούνται πάνω από τον μεταλλικό σκελετό στους εξωτερικούς τοίχους, στα πατώματα και στις στέγες, έτσι ώστε να ντύνουν ολόκληρη την κατασκευή. Η τοποθέτηση τους γίνεται κάθε φορά έτσι ώστε η διεύθυνση των φύλλων O.S.B. να είναι κάθετη στην κατεύθυνση των μεταλλικών υποστυλωμάτων και δοκών. Ανάμεσα στα φύλλα O.S.B. αφήνονται πάντα αρμοί διαστολής. Οι αρμοί, που τρέχουν παράλληλα προς την φορά των φύλλων O.S.B. έχουν πάχος 3 mm, ενώ οι εγκάρσιοι αρμοί έχουν πάχος 5 mm. Η στερέωση των φύλλων O.S.B. πάνω στον μεταλλικό σκελετό γίνεται με αυτοδιάτρητες βίδες διαμέτρου 4,2 mm. Οι βίδες τοποθετούνται με τέτοιο τρόπο ώστε η απόσταση ανάμεσα τους να είναι 150 mm όταν βρίσκονται στην άκρη των φύλλων και 250 mm οι υπόλοιπες. Στις περιοχές των κουφωμάτων είναι σημαντικό τα φύλλα του O.S.B. να κόβονται σε σχήμα Γ και να τοποθετούνται πάνω από τις γωνίες του κάθε ανοίγματος. Με τον τρόπο αυτό προσδίδεται ακαμψία στα σημεία αυτά της κατασκευής και αποφεύγεται η δημιουργία ρηγματώσεων στο στρώμα του σοβά. 16

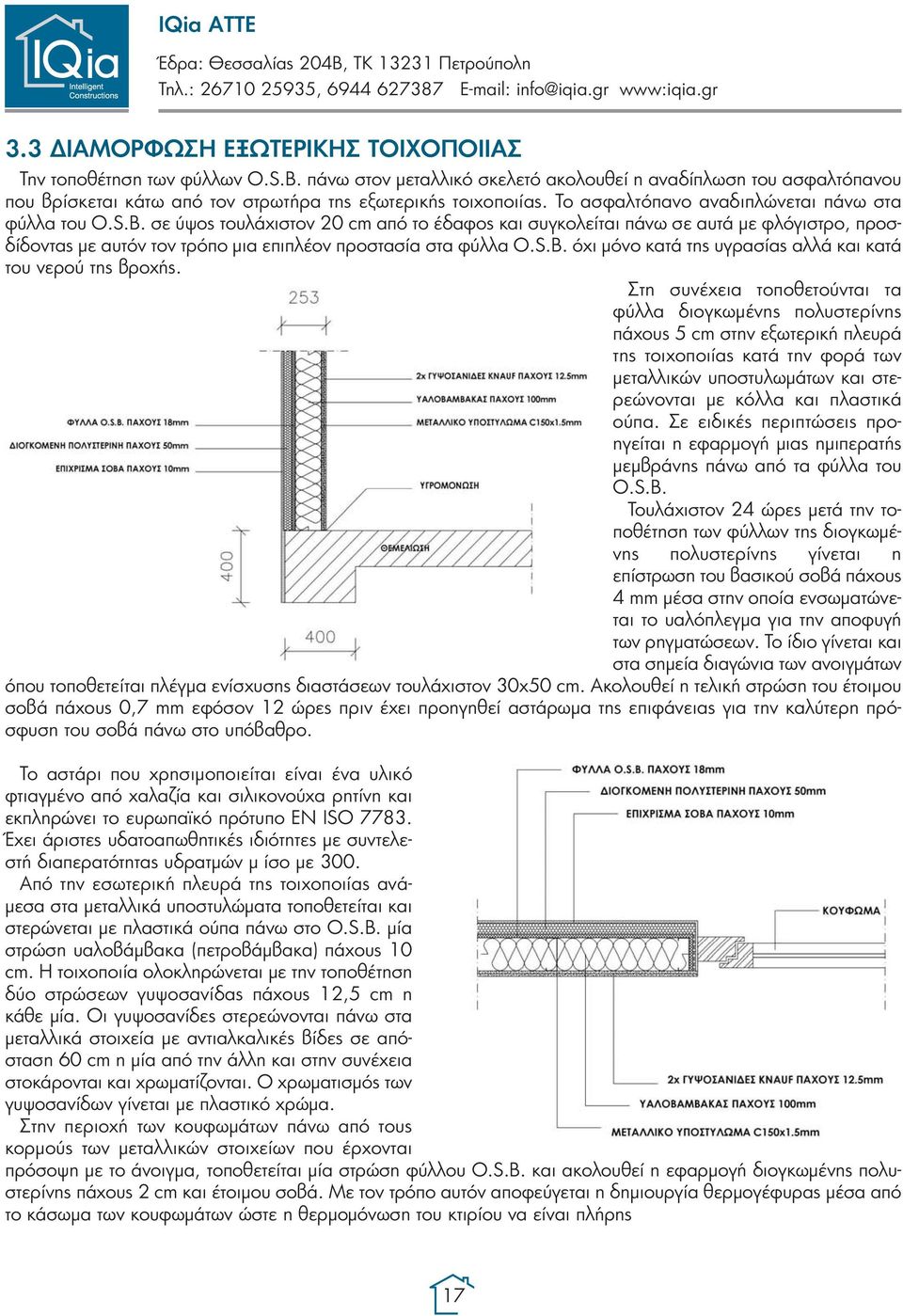

17 3.3 ΔΙΑΜΟΡΦΩΣΗ ΕΞΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ Την τοποθέτηση των φύλλων O.S.B. πάνω στον μεταλλικό σκελετό ακολουθεί η αναδίπλωση του ασφαλτόπανου που βρίσκεται κάτω από τον στρωτήρα της εξωτερικής τοιχοποιίας. Το ασφαλτόπανο αναδιπλώνεται πάνω στα φύλλα του O.S.B. σε ύψος τουλάχιστον 20 cm από το έδαφος και συγκολείται πάνω σε αυτά με φλόγιστρο, προσδίδοντας με αυτόν τον τρόπο μια επιπλέον προστασία στα φύλλα O.S.B. όχι μόνο κατά της υγρασίας αλλά και κατά του νερού της βροχής. Στη συνέχεια τοποθετούνται τα φύλλα διογκωμένης πολυστερίνης πάχους 5 cm στην εξωτερική πλευρά της τοιχοποιίας κατά την φορά των μεταλλικών υποστυλωμάτων και στερεώνονται με κόλλα και πλαστικά ούπα. Σε ειδικές περιπτώσεις προηγείται η εφαρμογή μιας ημιπερατής μεμβράνης πάνω από τα φύλλα του O.S.B. Τουλάχιστον 24 ώρες μετά την τοποθέτηση των φύλλων της διογκωμένης πολυστερίνης γίνεται η επίστρωση του βασικού σοβά πάχους 4 mm μέσα στην οποία ενσωματώνεται το υαλόπλεγμα για την αποφυγή των ρηγματώσεων. Το ίδιο γίνεται και στα σημεία διαγώνια των ανοιγμάτων όπου τοποθετείται πλέγμα ενίσχυσης διαστάσεων τουλάχιστον 30x50 cm. Ακολουθεί η τελική στρώση του έτοιμου σοβά πάχους 0,7 mm εφόσον 12 ώρες πριν έχει προηγηθεί αστάρωμα της επιφάνειας για την καλύτερη πρόσφυση του σοβά πάνω στο υπόβαθρο. Το αστάρι που χρησιμοποιείται είναι ένα υλικό φτιαγμένο από χαλαζία και σιλικονούχα ρητίνη και εκπληρώνει το ευρωπαϊκό πρότυπο ΕΝ ISO Έχει άριστες υδατοαπωθητικές ιδιότητες με συντελεστή διαπερατότητας υδρατμών μ ίσο με 300. Από την εσωτερική πλευρά της τοιχοποιίας ανάμεσα στα μεταλλικά υποστυλώματα τοποθετείται και στερώνεται με πλαστικά ούπα πάνω στο O.S.B. μία στρώση υαλοβάμβακα (πετροβάμβακα) πάχους 10 cm. Η τοιχοποιία ολοκληρώνεται με την τοποθέτηση δύο στρώσεων γυψοσανίδας πάχους 12,5 cm η κάθε μία. Οι γυψοσανίδες στερεώνονται πάνω στα μεταλλικά στοιχεία με αντιαλκαλικές βίδες σε απόσταση 60 cm η μία από την άλλη και στην συνέχεια στοκάρονται και χρωματίζονται. Ο χρωματισμός των γυψοσανίδων γίνεται με πλαστικό χρώμα. Στην περιοχή των κουφωμάτων πάνω από τους κορμούς των μεταλλικών στοιχείων που έρχονται πρόσοψη με το άνοιγμα, τοποθετείται μία στρώση φύλλου O.S.B. και ακολουθεί η εφαρμογή διογκωμένης πολυστερίνης πάχους 2 cm και έτοιμου σοβά. Με τον τρόπο αυτόν αποφεύγεται η δημιουργία θερμογέφυρας μέσα από το κάσωμα των κουφωμάτων ώστε η θερμομόνωση του κτιρίου να είναι πλήρης 17

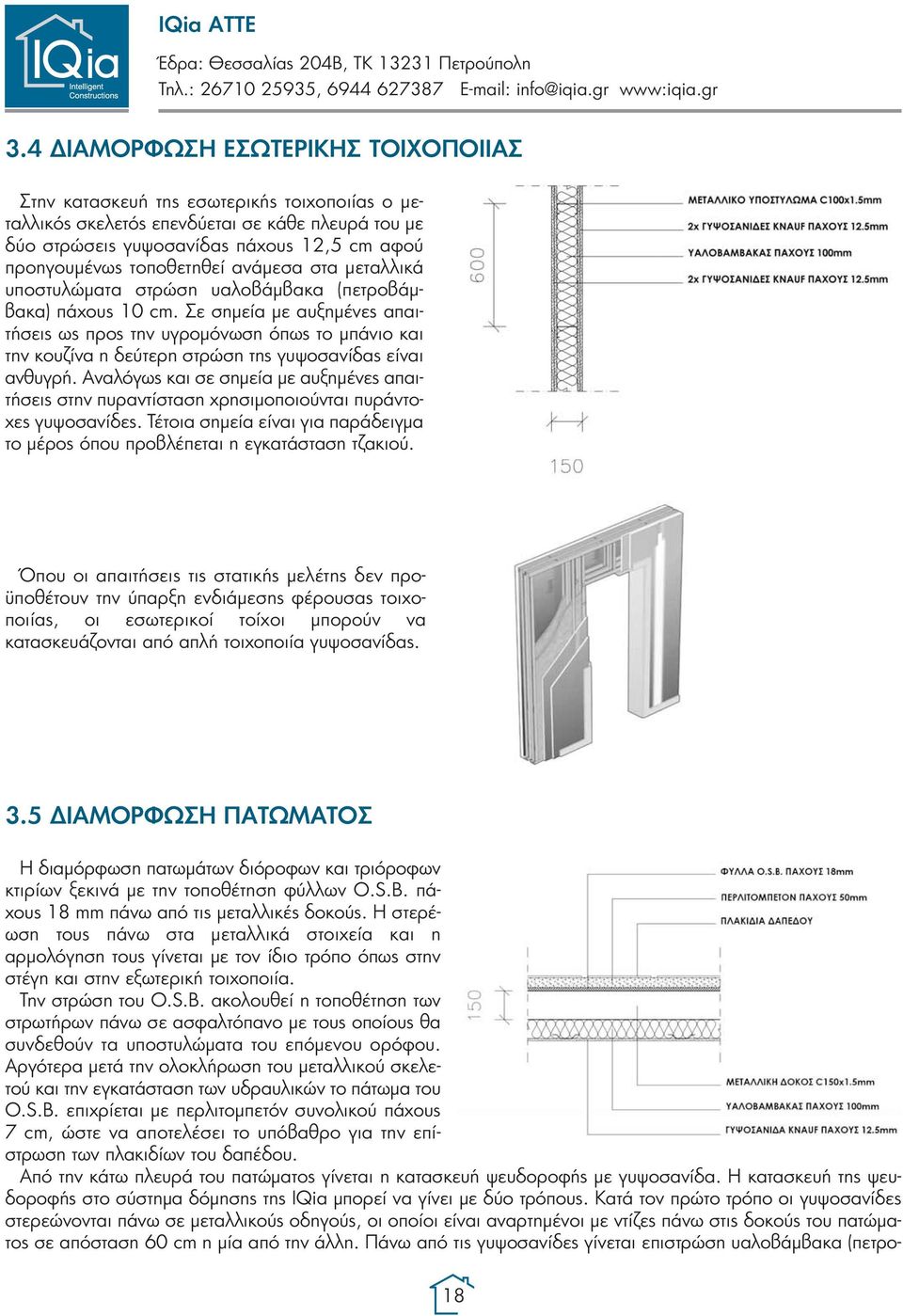

18 3.4 ΔΙΑΜΟΡΦΩΣΗ ΕΣΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ Στην κατασκευή της εσωτερικής τοιχοποιίας ο μεταλλικός σκελετός επενδύεται σε κάθε πλευρά του με δύο στρώσεις γυψοσανίδας πάχους 12,5 cm αφού προηγουμένως τοποθετηθεί ανάμεσα στα μεταλλικά υποστυλώματα στρώση υαλοβάμβακα (πετροβάμβακα) πάχους 10 cm. Σε σημεία με αυξημένες απαιτήσεις ως προς την υγρομόνωση όπως το μπάνιο και την κουζίνα η δεύτερη στρώση της γυψοσανίδας είναι ανθυγρή. Αναλόγως και σε σημεία με αυξημένες απαιτήσεις στην πυραντίσταση χρησιμοποιούνται πυράντοχες γυψοσανίδες. Τέτοια σημεία είναι για παράδειγμα το μέρος όπου προβλέπεται η εγκατάσταση τζακιού. Όπου οι απαιτήσεις τις στατικής μελέτης δεν προϋποθέτουν την ύπαρξη ενδιάμεσης φέρουσας τοιχοποιίας, οι εσωτερικοί τοίχοι μπορούν να κατασκευάζονται από απλή τοιχοποιία γυψοσανίδας. 3.5 ΔΙΑΜΟΡΦΩΣΗ ΠΑΤΩΜΑΤΟΣ Η διαμόρφωση πατωμάτων διόροφων και τριόροφων κτιρίων ξεκινά με την τοποθέτηση φύλλων O.S.B. πάχους 18 mm πάνω από τις μεταλλικές δοκούς. Η στερέωση τους πάνω στα μεταλλικά στοιχεία και η αρμολόγηση τους γίνεται με τον ίδιο τρόπο όπως στην στέγη και στην εξωτερική τοιχοποιία. Την στρώση του O.S.B. ακολουθεί η τοποθέτηση των στρωτήρων πάνω σε ασφαλτόπανο με τους οποίους θα συνδεθούν τα υποστυλώματα του επόμενου ορόφου. Αργότερα μετά την ολοκλήρωση του μεταλλικού σκελετού και την εγκατάσταση των υδραυλικών το πάτωμα του O.S.B. επιχρίεται με περλιτομπετόν συνολικού πάχους 7 cm, ώστε να αποτελέσει το υπόβαθρο για την επίστρωση των πλακιδίων του δαπέδου. Από την κάτω πλευρά του πατώματος γίνεται η κατασκευή ψευδοροφής με γυψοσανίδα. Η κατασκευή της ψευδοροφής στο σύστημα δόμησης της IQia μπορεί να γίνει με δύο τρόπους. Κατά τον πρώτο τρόπο οι γυψοσανίδες στερεώνονται πάνω σε μεταλλικούς οδηγούς, οι οποίοι είναι αναρτημένοι με ντίζες πάνω στις δοκούς του πατώματος σε απόσταση 60 cm η μία από την άλλη. Πάνω από τις γυψοσανίδες γίνεται επιστρώση υαλοβάμβακα (πετρο- 18

19 βάμβακα) πάχους 10 cm κυρίως για λόγους ηχομόνωσης. Στη συνέχεια στοκάρονται οι γυψοσανίδες στους αρμούς τους και βάφονται με πλαστικό χρώμα. Σε συνθήκες με υψηλότερες απαιτήσεις ηχομόνωσης την κατασκευή της ψευδοροφής προηγείται η στερέωση ενός στρώματος γυψοσανίδας πάνω στα πέλματα των δοκών. Η υπόλοιπη κατασκευή της ψευδοροφής γίνεται με τον ίδιο τρόπο που περιγράφηκε πιο πάνω μόνο που αυτήν την φορά τοποθετούνται δύο στρώματα γυψοσανίδας πάνω στους μεταλλικούς οδηγούς. 3.6 ΔΙΑΜΟΡΦΩΣΗ ΟΡΟΦΗΣ Η διαμόρφωση της οροφής στον τελευταίο όροφο των κτιρίων γίνεται ανάλογα με την διαμόρφωση του πατώματος. Στα μεταλλικά δοκάρια του πατώματος τοποθετείται ψευδοροφή γυψοσανίδας πάνω σε μεταλλικούς οδηγούς, οι οποίοι ανάλογα με την περίπτωση αναρτώνται με ντίζες πάνω στα μεταλλικά δοκάρια ή στερεώνονται με βίδες πάνω σε αυτά. Στη συνέχεια τοποθετείται στρώμα υαλοβάμβακα (πετροβάμβακα) πάχους 10 cm από την πάνω πλευρά της γυψοσανίδας. Στην περίπτωση που οι μεταλλικοί οδηγοί είναι στερεωμένοι πάνω στα μεταλλικά δοκάρια ο υαλοβάμβακας τοποθετείται ανάμεσα σε αυτά. Τέλος οι γυψοσανίδες στοκάρονται στους αρμούς και βάφονται με πλαστικό χρώμα. Αξίζει να σημειωθεί πως σε αντίθεση με την κατασκευή του πατώματος στην διαμόρφωση της οροφής δεν τοποθετούνται φύλλα O.S.B. πάνω από τα μεταλλικά δοκάρια και δεν γίνεται επίστρωση περλιτομπετού, εφόσον αυτή δεν χρησιμοποιείται. 3.7 ΚΑΤΑΣΚΕΥΗ ΣΤΕΓΗΣ Μετά την ολοκλήρωση του μεταλλικού σκελετού και την επικάλυψη του με φύλλα O.S.B. στις εξωτερικές τοιχοποιίες και στη στέγη ακολουθεί η κατασκευή της στέγης του κτιρίου. Πάνω στα φύλλα του O.S.B. τα οποία είναι στερεωμένα πάνω στις μεταλλικές τεγίδες, τοποθετείται πισσόχαρτο για την στεγάνωση της στέγης. Η τοποθέτηση του γίνεται με τέτοιο τρόπο, ώστε οι στρώσεις του να είναι παράλληλες ως προς τον γείσο της στέγης. Στην επικάλυψη των στρώσεων πρέπει η στρώση που βρίσκεται κάθε φορά πιο ψηλά να εφαρμόζεται πάνω από την στρώση που βρίσκεται χαμηλότερα. Στη συνέχεια στερεώνονται πάνω στα φύλλα O.S.B. ξύλινα να πηχάκια σε σωστές αποστάσεις μεταξύ τους και ακολουθεί η τοποθέτηση των ρωμαϊκών κεραμιδιών από δεξιά προς τα αριστερά σε σειρές κάθετες προς τον γείσο της στέγης. Σε περίπτωση που το δώμα της στέγης χρησιμοποιείται σαν κύριος χώρος τότε τοποθετείται ανάμεσα στις μεταλλικές τεγίδες υαλοβάμβακας (πετροβάμβακας) και ακολουθεί με τον ίδιο τρόπο όπως και στις τοιχοποιίες η εφαρμογή δύο στρώσεων γυψοσανίδας. 19

20 4 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ 4.1 ΑΝΤΙΣΕΙΣΜΙΚΟΤΗΤΑ Βασικό χαρακτηριστικό των κτιρίων που κατασκευάζονται με το σύστημα δόμησης της IQia είναι η άριστη συμπεριφορά τους έναντι των σεισμικών δονήσεων. Για κάθε κύρια διεύθυνση του κτιρίου το μέγεθος των σεισμικών φορτίων V0 υπολογίζεται από την σχέση, όπου M είναι η συνολική ταλαντούμενη μάζα της κατασκευής και Φd(T) η τιμή της φασματικής επιτάχυνσης σχεδιασμού για την θεμελιώδης ασύζευκτη ιδιοπερίοδος μεταφορικής ταλάντωσης κατά την θεωρούμενη κύρια διεύθυνση του κτιρίου. Συνεπώς η αύξηση της ταλαντούμενης μάζας επιφέρει ανάλογη αύξηση της σεισμικής φόρτισης στην κατασκευή. H καλή σεισμική συμπεριφορά των κτιρίων της IQia οφείλεται κατά κύριο λόγο στην ελάχιστη μάζα τους. Οι κατασκευές αυτού του τύπου έχουν τουλάχιστον πέντε φορές μικρότερο βάρος από συμβατικές κατασκευές των με συνέπεια και η σεισμική τους φόρτιση να είναι επίσης πέντε φορές μικρότερη. Η μειωμένη ολκιμότητα των λεπτότοιχων διατομών καθιστά αδύνατη την απορρόφησης της σεισμικής ενέργειας. Για τον λόγο αυτόν ο συντελεστής συμπεριφοράς q πρέπει να λαμβάνεται πάντα ίσος με 1. Σειρά πειραμάτων που έγιναν στο εξωτερικό πάνω σε αντίστοιχα κτίρια από λεπτότοιχες διατομές έδειξαν ότι ακόμη και για σεισμικές διεγέργεις των 1,08g οι ζημιές πάνω στον φέροντα οργανισμό είναι μηδαμινές ζημιές την στιγμή που ο μεγαλύτερος σεισμός που καταγράφηκε ποτέ είχε ένταση 0,80g. Παρόλα αυτά ο τρόπος δόμησης της IQia δίνει την δυνατότητα στον μελετητή να ορίσει εκ των προτέρων τα σημεία στα οποία ενδέχεται να εμφανιστεί αστοχία έτσι ώστε η επιδιόρθωση της ζημιάς να γίνεται με ευκολο και γρήγορο τρόπο. 4.2 ΗΧΟΜΟΝΩΣΗ Το γεγονός ότι ο τρόπος δόμησης της IQia δίνει κατασκευές με πολύ μικρό βάρος δεν επηρεάζει καθόλου τις ηχομονωτικές τους ιδιότητες. Η εξωτερική τοιχοποιία της κατασκευής έχει μία ηχομείωση 52 db ενώ η εσωτερική τοιχοποιία μία ηχομείωση 50 db. Το μέγεθος αυτής της ηχομείωσης αντιστοιχεί στην ηχομείωση που προσφέρει μία πλάκα από οπλισμένο σκυρόδεμα πάχους 15 cm ή μία τοιχοποιία από πορομπετόν πάχους 30 cm. Η υψηλή ηχομείωση των στοιχείων της κατασκευής επιτρέπει τον κατασκευαστή να μπορεί σχετικά εύκολα να τηρήσει τα όρια ηχομείωσης που προβλέπει ο ελληνικός κτιριοδομικός κανονισμός (ΦΕΚ 59/Δ/3 2 89), ο οποίος ενδεικτικά προβλέπει για κατοικίες με υψηλή ακουστική άνεση μία ηχομείωση από αερόφερτο θόρυβο εξωτερικών πηγών από 30 db. Η διαμόρφωση των πατωμάτων είναι τέτοια ώστε να μην επιτρέπεται η μετάδοση του κτυπογενή ήχου στους κάτω ορόφους. Το διάκενο του αέρα που βρίσκεται ανάμεσα στα φύλλα O.S.B. του πατώματος και στον υαλοβάμβακα της ψευδοροφής ανακόπτουν τη διάδοση του κτυπογενή ήχου προς τα κάτω. Το υπόλοιπο μέρος του ήχου το οποίο έχει μετατραπεί σε αερόφερτο ήχο απορροφάται από το στρώμα υαλοβάμβακα που βρίσκεται πάνω από τις γυψοσανίδες της οροφής. 4.3 ΘΕΡΜΟΜΟΝΩΣΗ Η εφαρμογή του Ν3661/08 για την μείωση της ενεργειακής κατανάλωσης των κτιρίων από τις προβλέπει για κάθε καινούργιο κτίριο καθώς και κάθε υφιστάμενο κτίριο που ανακαινίζεται ριζικά την εκπόνηση μελέτης ενεργειακής απόδοσης και την έκδοση πιστοποιητικού ενεργειακής απόδοσης (ΠΕΑ). Η θερμομόνωση των κτιρίων που κατασκευάζονται με τον τρόπο δόμησης της IQia αποτελεί το μεγαλύτερο συγκριτικά πλεονέκτημα τους έναντι των συμβατικών κτιρίων. Αυτή η ανωτερότητα συστήματος δόμησης της IQia ως προς την θερμομόνωση δείχνεται ενδεκτικά στο παράδειγμα της εξωτερικής τοιχοποιίας στο διπλανό σχέδιο. 20
