DELTABEAM ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ

Transcript

1 DELTABEAM ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ Πιστοποιητικά ποιότητας Φινλανδία: VTT-RTH , Γερμανία: Z , Ηνωμένο Βασίλειο: BBA 05/4204, Ρωσσία: РОСС FI.СЛ19.Н00323, Τσεχία: 204/C5/2006/ , Σλοβακία: TO-08/0021

2 DELTABEAM Πλεονεκτήματα της δοκού DELTA ΕΠΙΠΕΔΕΣ ΟΡΟΦΕΣ Υψηλό αισθητικό αποτέλεσμα Απρόσκωπτη διέλευση ηλεκτρομηχανολογικών εγκαταστάσεων Δημιουργία ψηλοτάβανων ορόφων, εξοικονόμηση χώρου Βέλτιστες συνθήκες εξαερισμού, θέρμανσης, ψύξης ΤΑΧΥΤΑΤΗ ΚΑΤΑΣΚΕΥΗ εξοικονόμηση χρόνου απλή και γρήγορη συναρμολόγηση σε στοιχεία από δομικό χάλυβα και οπλ. σκυρόδεμα ΟΙΚΟΝΟΜΙΑ χαμηλότερο tonnage χάλυβα και πολύ μικρότερος αριθμός συνδέσεων σε σύγκριση με τις συνήθεις μεταλλικές ή σύμμικτες κατασκευές αποφυγή υψηλών ασφαλιστικών εισφορών, χαμηλότερα εργατικά αποφυγή ικριωμάτων και πολύπλοκων διαδικασιών καλουπώματος - ξεκαλουπώματος ΑΣΦΑΛΕΙΑ Μειωμένες σεισμικές δυνάμεις λόγω χαμηλού ίδιου βάρους διάτρητων πλακών Χαμηλή καταπόνηση θεμελίωσης - χρήση σε κακής ποιότητας εδάφη Υψηλή πυροπροστασία σιδηροδοκών λόγω εγκιβωτισμού σε σκυρόδεμα Ανάληψη ισχυρών στρεπτικών καταπονήσεων ΠΟΙΟΤΗΤΑ Δομικός χάλυβας ευρωπαϊκής προέλευσης με πιστοποιητικά ποιότητας κατά ISO9001, ISO14001 και EN729-2 ΕΜΠΕΙΡΙΑ-ΥΠΟΣΤΗΡΙΞΗ Κατασκευή πάνω από 6000 μεγάλης κλίμακας έργων από το 1989 σε ολόκληρη την Ευρώπη Γρήγορη προδιαστασιολόγηση δοκών μέσω απλών διαγραμμάτων Επίβλεψη κατασκευών από έμπειρους μηχανικούς από Ελλάδα και Ευρώπη Ταχύτατη παράδοση σε εργοτάξιο Ειδικές παραγγελίες: καμπύλες δοκοί, δοκοί με αντιβέλος Peikko σημαίνει αξιοπιστία: πιστοποιημένα προϊόντα ευρωπαϊκής προέλευσης ευκολία κατασκευής - ταχύτητα συνεχής υποστήριξη 2

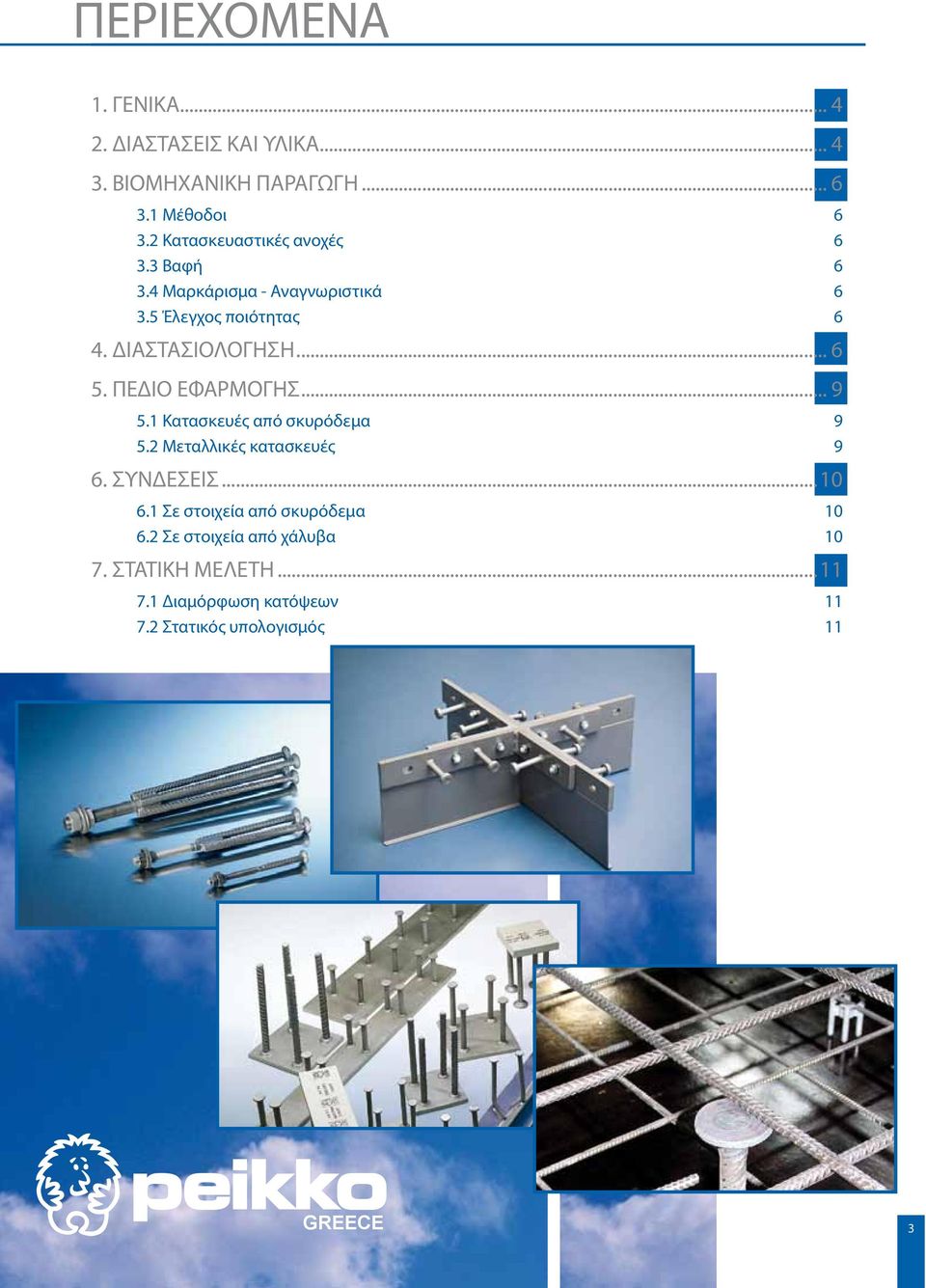

3 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΑ ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΥΛΙΚΑ ΒΙΟΜΗΧΑΝΙΚΗ ΠΑΡΑΓΩΓΗ Μέθοδοι Κατασκευαστικές ανοχές Βαφή Μαρκάρισμα - Αναγνωριστικά Έλεγχος ποιότητας 6 4. ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ Κατασκευές από σκυρόδεμα Μεταλλικές κατασκευές 9 6. ΣΥΝΔΕΣΕΙΣ Σε στοιχεία από σκυρόδεμα Σε στοιχεία από χάλυβα ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ Διαμόρφωση κατόψεων Στατικός υπολογισμός 11 GREECE 3

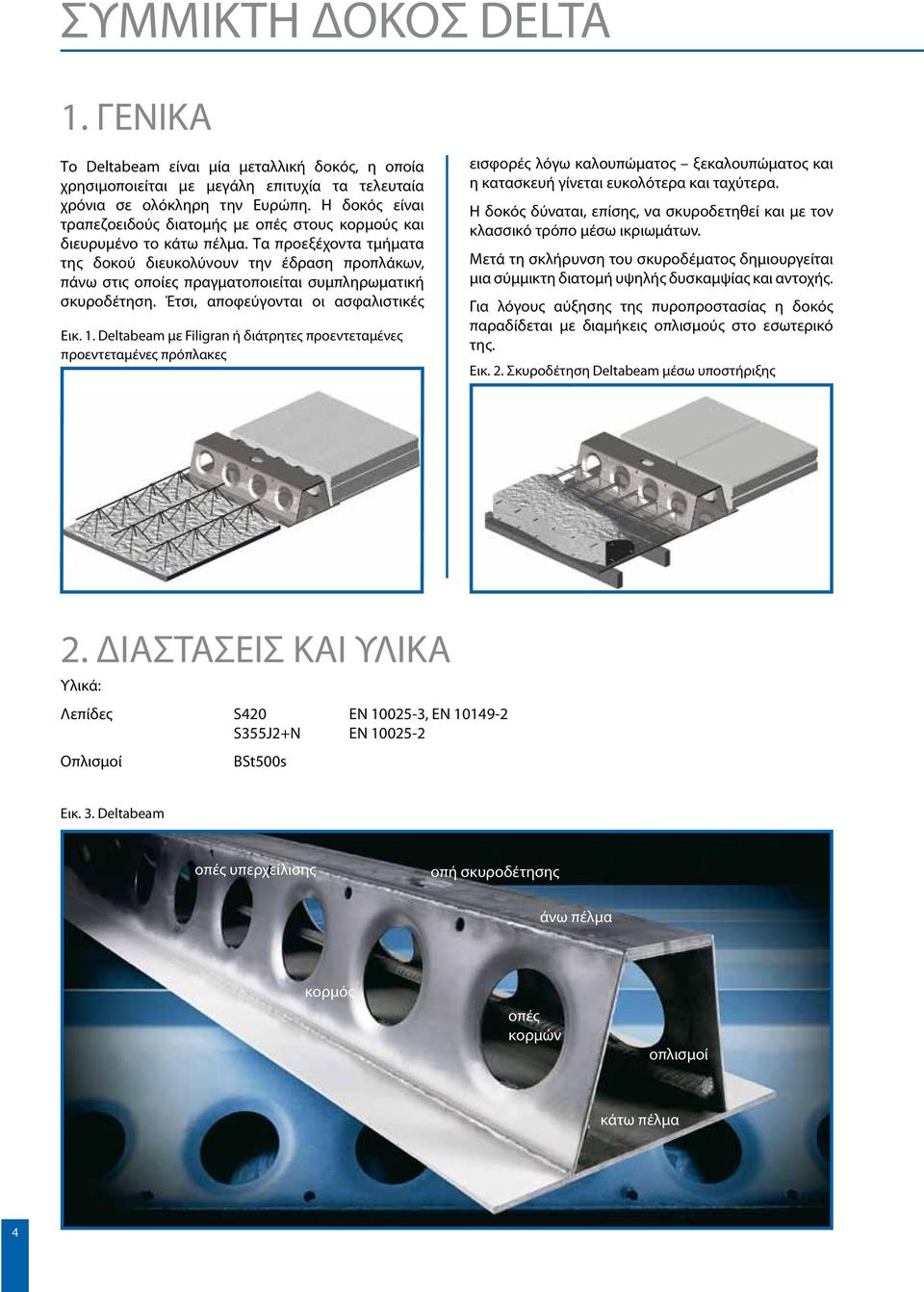

4 ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ DELTA 1. ΓΕΝΙΚΑ Το Deltabeam είναι μία μεταλλική δοκός, η οποία χρησιμοποιείται με μεγάλη επιτυχία τα τελευταία χρόνια σε ολόκληρη την Ευρώπη. Η δοκός είναι τραπεζοειδούς διατομής με οπές στους κορμούς και διευρυμένο το κάτω πέλμα. Τα προεξέχοντα τμήματα της δοκού διευκολύνουν την έδραση προπλάκων, πάνω στις οποίες πραγματοποιείται συμπληρωματική σκυροδέτηση. Έτσι, αποφεύγονται οι ασφαλιστικές Εικ. 1. Deltabeam με Filigran ή διάτρητες προεντεταμένες προεντεταμένες πρόπλακες εισφορές λόγω καλουπώματος ξεκαλουπώματος και η κατασκευή γίνεται ευκολότερα και ταχύτερα. Η δοκός δύναται, επίσης, να σκυροδετηθεί και με τον κλασσικό τρόπο μέσω ικριωμάτων. Μετά τη σκλήρυνση του σκυροδέματος δημιουργείται μια σύμμικτη διατομή υψηλής δυσκαμψίας και αντοχής. Για λόγους αύξησης της πυροπροστασίας η δοκός παραδίδεται με διαμήκεις οπλισμούς στο εσωτερικό της. Εικ. 2. Σκυροδέτηση Deltabeam μέσω υποστήριξης 2. ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΥΛΙΚΑ Υλικά: Λεπίδες S420 EN , EN S355J2+N EN Οπλισμοί ΒSt500s Εικ. 3. Deltabeam οπές υπερχείλισης οπή σκυροδέτησης άνω πέλμα κορμός οπές κορμών οπλισμοί κάτω πέλμα 4

5 Πίνακας 1. Διαστάσεις Deltabeam [mm] Πίνακας 2. Διαστάσεις ακραίων δοκών Deltabeam [mm] b2 b h Ø h Ø d2 b1 b B b1 d2 b1 B b 20 b B b1* b2 d2 h Ø** D D D D D D D D D D D D D D D D D D D *οι διαστάσεις είναι τυποποιημένες εκτός από περιπτώσεις ειδικών παραγγελιών **η απόσταση των οπών είναι 300mm b B b1* b2 d2 h Ø** DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR *οι διαστάσεις είναι τυποποιημένες εκτός από περιπτώσεις ειδικών παραγγελιών *η απόσταση των οπών είναι 300mm Το ύψος και το πλάτος των διατομών πρέπει να είναι εντός των ορίων των πινάκων 1 και 2. Η ελάχιστη διάσταση είναι 200mm. 5

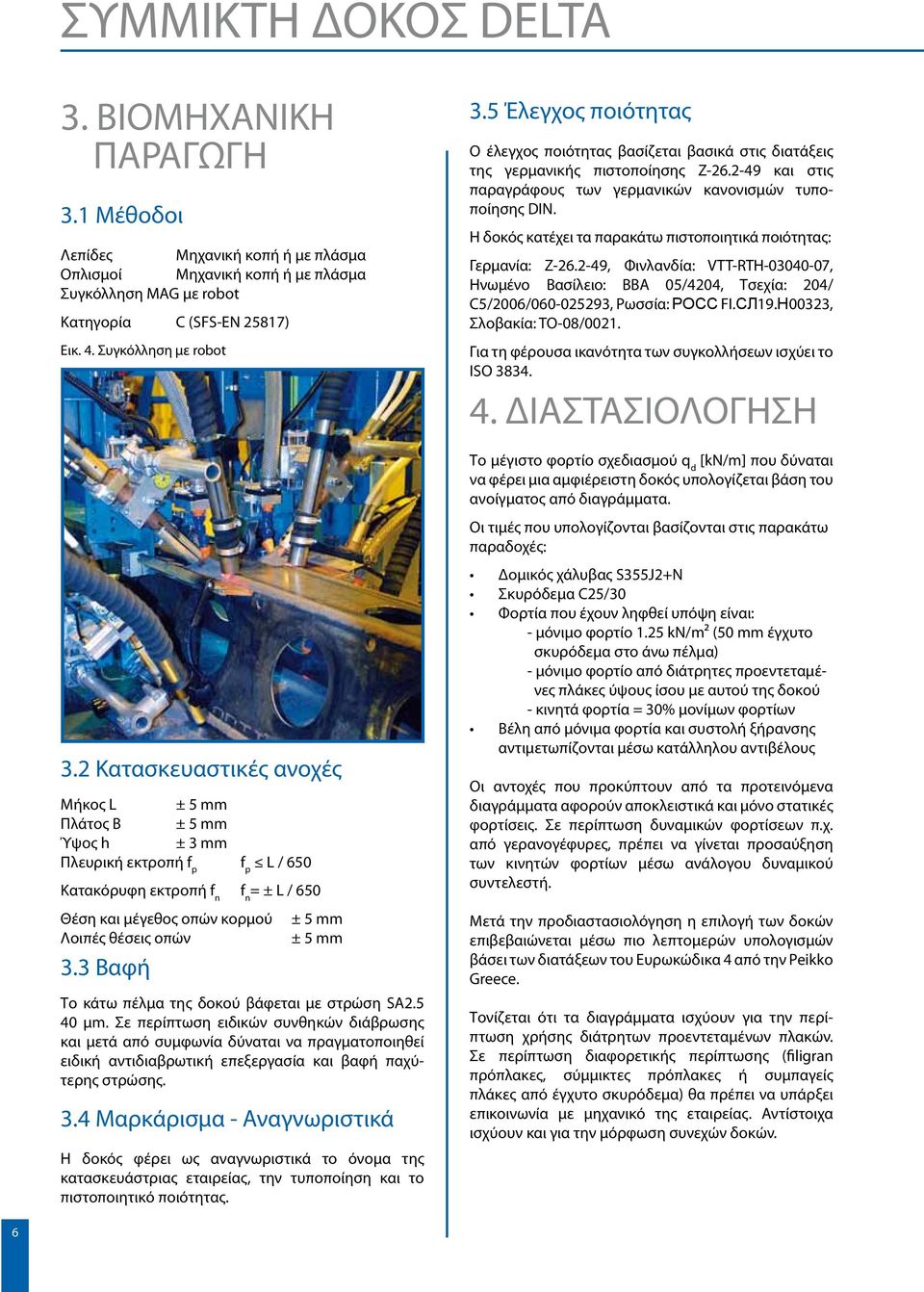

6 ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ DELTA 3. ΒΙΟΜΗΧΑΝΙΚΗ ΠΑΡΑΓΩΓΗ 3.1 Μέθοδοι Λεπίδες Μηχανική κοπή ή με πλάσμα Οπλισμοί Μηχανική κοπή ή με πλάσμα Συγκόλληση MAG με robot Κατηγορία C (SFS-EN 25817) Εικ. 4. Συγκόλληση με robot 3.2 Κατασκευαστικές ανοχές Μήκος L ± 5 mm Πλάτος B ± 5 mm Ύψος h ± 3 mm Πλευρική εκτροπή f p f p L / 650 Κατακόρυφη εκτροπή f n f n = ± L / 650 Θέση και μέγεθος οπών κορμού ± 5 mm Λοιπές θέσεις οπών ± 5 mm 3.3 Βαφή Το κάτω πέλμα της δοκού βάφεται με στρώση SA μm. Σε περίπτωση ειδικών συνθηκών διάβρωσης και μετά από συμφωνία δύναται να πραγματοποιηθεί ειδική αντιδιαβρωτική επεξεργασία και βαφή παχύτερης στρώσης. 3.4 Μαρκάρισμα - Αναγνωριστικά Η δοκός φέρει ως αναγνωριστικά το όνομα της κατασκευάστριας εταιρείας, την τυποποίηση και το πιστοποιητικό ποιότητας. 3.5 Έλεγχος ποιότητας Ο έλεγχος ποιότητας βασίζεται βασικά στις διατάξεις της γερμανικής πιστοποίησης Z και στις παραγράφους των γερμανικών κανονισμών τυποποίησης DIN. Η δοκός κατέχει τα παρακάτω πιστοποιητικά ποιότητας: Γερμανία: Z , Φινλανδία: VTT-RTH , Ηνωμένο Βασίλειο: ΒΒΑ 05/4204, Τσεχία: 204/ C5/2006/ , Ρωσσία: РОСС FI.СЛ19.Н00323, Σλοβακία: TO-08/0021. Για τη φέρουσα ικανότητα των συγκολλήσεων ισχύει το ISO ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ Το μέγιστο φορτίο σχεδιασμού q d [kn/m] που δύναται να φέρει μια αμφιέρειστη δοκός υπολογίζεται βάση του ανοίγματος από διαγράμματα. Οι τιμές που υπολογίζονται βασίζονται στις παρακάτω παραδοχές: Δομικός χάλυβας S355J2+N Σκυρόδεμα C25/30 Φορτία που έχουν ληφθεί υπόψη είναι: - μόνιμο φορτίο 1.25 kn/m² (50 mm έγχυτο σκυρόδεμα στο άνω πέλμα) - μόνιμο φορτίο από διάτρητες προεντεταμένες πλάκες ύψους ίσου με αυτού της δοκού - κινητά φορτία = 30% μονίμων φορτίων Βέλη από μόνιμα φορτία και συστολή ξήρανσης αντιμετωπίζονται μέσω κατάλληλου αντιβέλους Οι αντοχές που προκύπτουν από τα προτεινόμενα διαγράμματα αφορούν αποκλειστικά και μόνο στατικές φορτίσεις. Σε περίπτωση δυναμικών φορτίσεων π.χ. από γερανογέφυρες, πρέπει να γίνεται προσαύξηση των κινητών φορτίων μέσω ανάλογου δυναμικού συντελεστή. Μετά την προδιαστασιολόγηση η επιλογή των δοκών επιβεβαιώνεται μέσω πιο λεπτομερών υπολογισμών βάσει των διατάξεων του Ευρωκώδικα 4 από την Peikko Greece. Τονίζεται ότι τα διαγράμματα ισχύουν για την περίπτωση χρήσης διάτρητων προεντεταμένων πλακών. Σε περίπτωση διαφορετικής περίπτωσης (filigran πρόπλακες, σύμμικτες πρόπλακες ή συμπαγείς πλάκες από έγχυτο σκυρόδεμα) θα πρέπει να υπάρξει επικοινωνία με μηχανικό της εταιρείας. Αντίστοιχα ισχύουν και για την μόρφωση συνεχών δοκών. 6

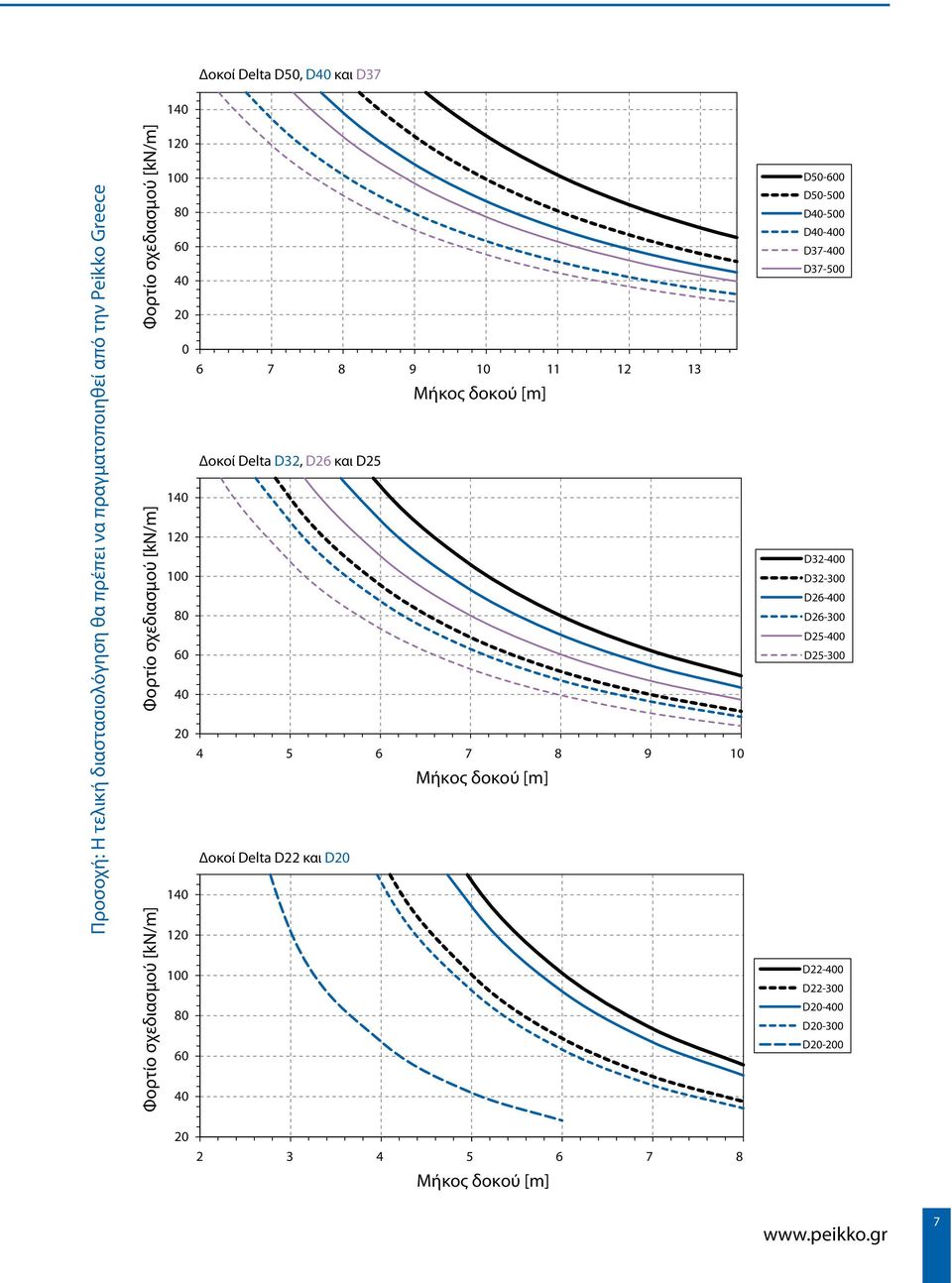

7 Δοκοί Delta D50, D40 και D Προσοχή: Η τελική διαστασιολόγηση θα πρέπει να πραγματοποιηθεί από την Peikko Greece Φορτίο σχεδιασμού [kn/m] Φορτίο σχεδιασμού [kn/m] Φορτίο σχεδιασμού [kn/m] Μήκος δοκού [m] Δοκοί Delta D32, D26 και D Μήκος δοκού [m] Δοκοί Delta D22 και D20 D D D D D D D D D D D D D D D D D Μήκος δοκού [m] 7

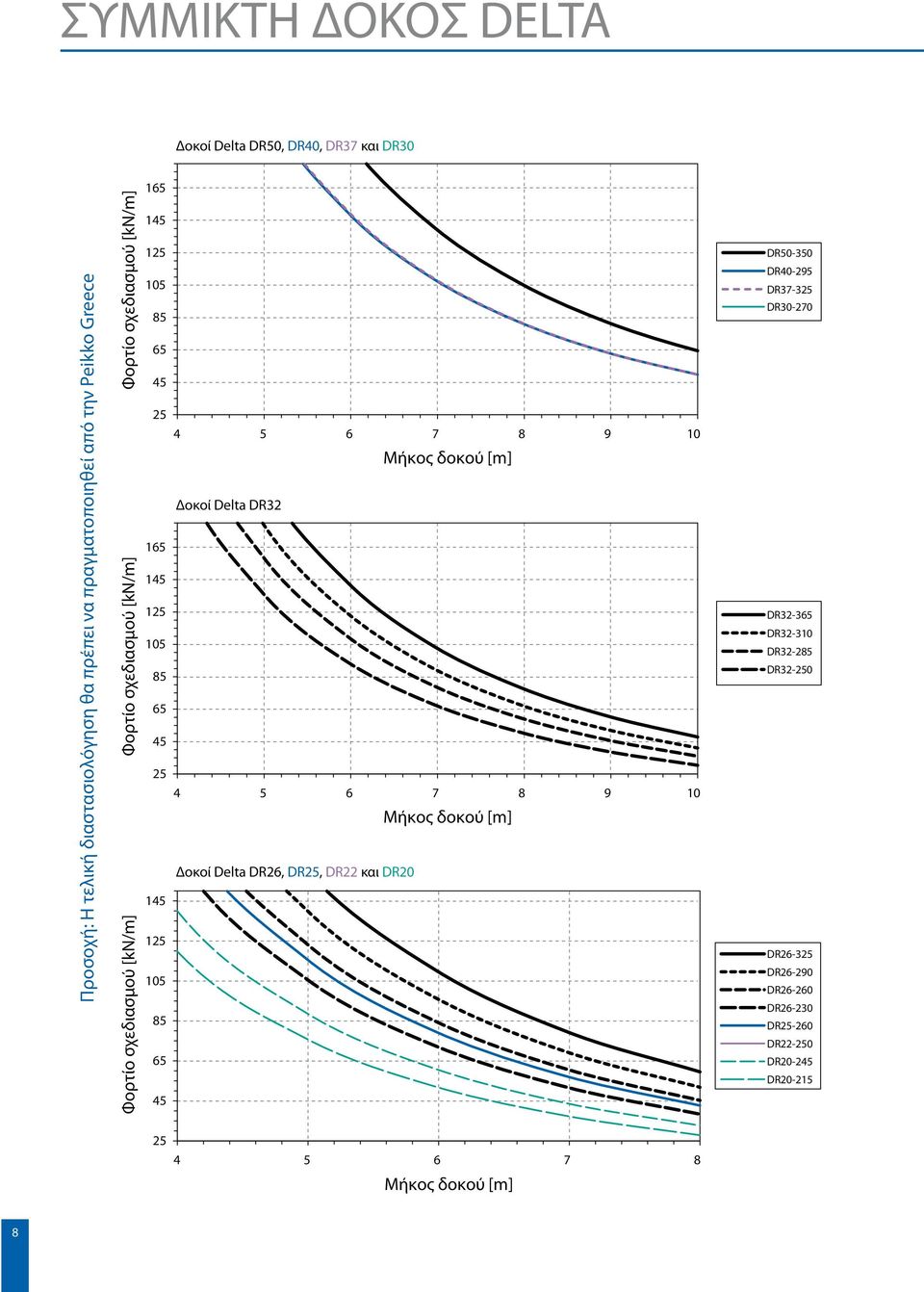

8 ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ DELTA Δοκοί Delta DR50, DR40, DR37 και DR30 Προσοχή: Η τελική διαστασιολόγηση θα πρέπει να πραγματοποιηθεί από την Peikko Greece Φορτίο σχεδιασμού [kn/m] Φορτίο σχεδιασμού [kn/m] Φορτίο σχεδιασμού [kn/m] Μήκος δοκού [m] Δοκοί Delta DR Μήκος δοκού [m] Δοκοί Delta DR26, DR25, DR22 και DR20 DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR DR Μήκος δοκού [m] 8

9 5. ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ Η δοκός Delta αποτελεί λύση για ένα μεγάλο εύρος εφαρμογών δίνοντας τη δυνατότητα επίτευξης μεγάλων ανοιγμάτων με την μέγιστη εξοικονόμιση υλικών και χώρου. 5.1 Κατασκευές από σκυρόδεμα Σε περιπτώσεις απαίτησης σύντομου χρόνου κατασκευής η δοκός χρησιμοποιείται σε συνδυασμό με διάτρητες προεντεταμένες πλάκες. Οι πλάκες αυτές είναι από σκυρόδεμα υπερυψηλής αντοχής με οπές στο εσωτερικό δίνοντας έτσι τα παρακάτω πλεονεκτήματα: Χαμηλό ίδιον βάρος Αποφυγή ικριωμάτων Δυνατότητα ξηράς δόμησης Μόρφωση μεγάλων φατνωμάτων χωρίς την παρεμβολή ενδιάμεσων υποστυλωμάτων Για τη δημιουργία διαφραγματικής λειτουργίας μετά την έδραση των πλακών ακολουθεί πρόσθετη σκυροδέτηση με έγχυτο σκυρόδεμα. Επόμενη εφαρμογή της δοκού Delta αποτελεί ο απευθείας εγκιβωτισμός της σε πλάκες από έγχυτο σκυρόδεμα. Μια τέτοια λύση ακολουθείται σε περίπτωση έλλειψης γερανού για την ανύψωση προπλάκων. Επίσης και σε υπόγειους χώρους στάθμευσης, όπου υπάρχει πρόβλημα ελεύθερου ύψους. Οι δοκοί τότε απλά εδράζονται στα περιμετρικά τοιχία των υπογείων. Εικ. 7. Τοποθέτηση δοκού Delta σε πέτσωμα πλάκας (έγχυτο σκυρόδεμα). Οι οπές στους κορμούς διευκολύνουν τη διέλευση καλωδίων. Εικ. 5. Έδραση διάτρητων προενταμένων πλακών σε δοκούς Delta Τέλος, συχνά χρησιμοποιείται η δοκός σε εφαρμογές προκατασκευής. Η δοκός Delta εδράζεται ή συνδέεται αρθρωτά με προκατασκευασμένα υποστυλώματα. Εικ. 8. Δοκοί Delta σε προκατασκευασμένα υποστυλώματα από οπλ. σκυρόδεμα Αντί για διάτρητες προεντεταμένες πλάκες συχνά χρησιμοποιούνται και filigran πρόπλακες πάχους περίπου 7cm με πρόσθετη σκυροδέτηση. Εικ. 6. Χρήση προπλάκων τύπου Filigran σε δοκούς Delta 5.2 Μεταλλικές κατασκευές Η δοκός Delta συνδέεται εύκολα με μεταλλικά υποστυλώματα και συνδυάζεται επίσης με πρότυπες ή συγκολλητές διατομές. Με τον τρόπο αυτό η κατασκευή επιταχύνεται στο μέγιστο και οι εργασίες στο εργοτάξιο μειώνονται στο ελάχιστο. Η υψηλής ποιότητας κατασκευή και η αντισεισμικότητα λόγω χαμηλού βάρους και ιδιοτήτων χάλυβα αποτελούν πρόσθετα πλεονεκτήματα. 9

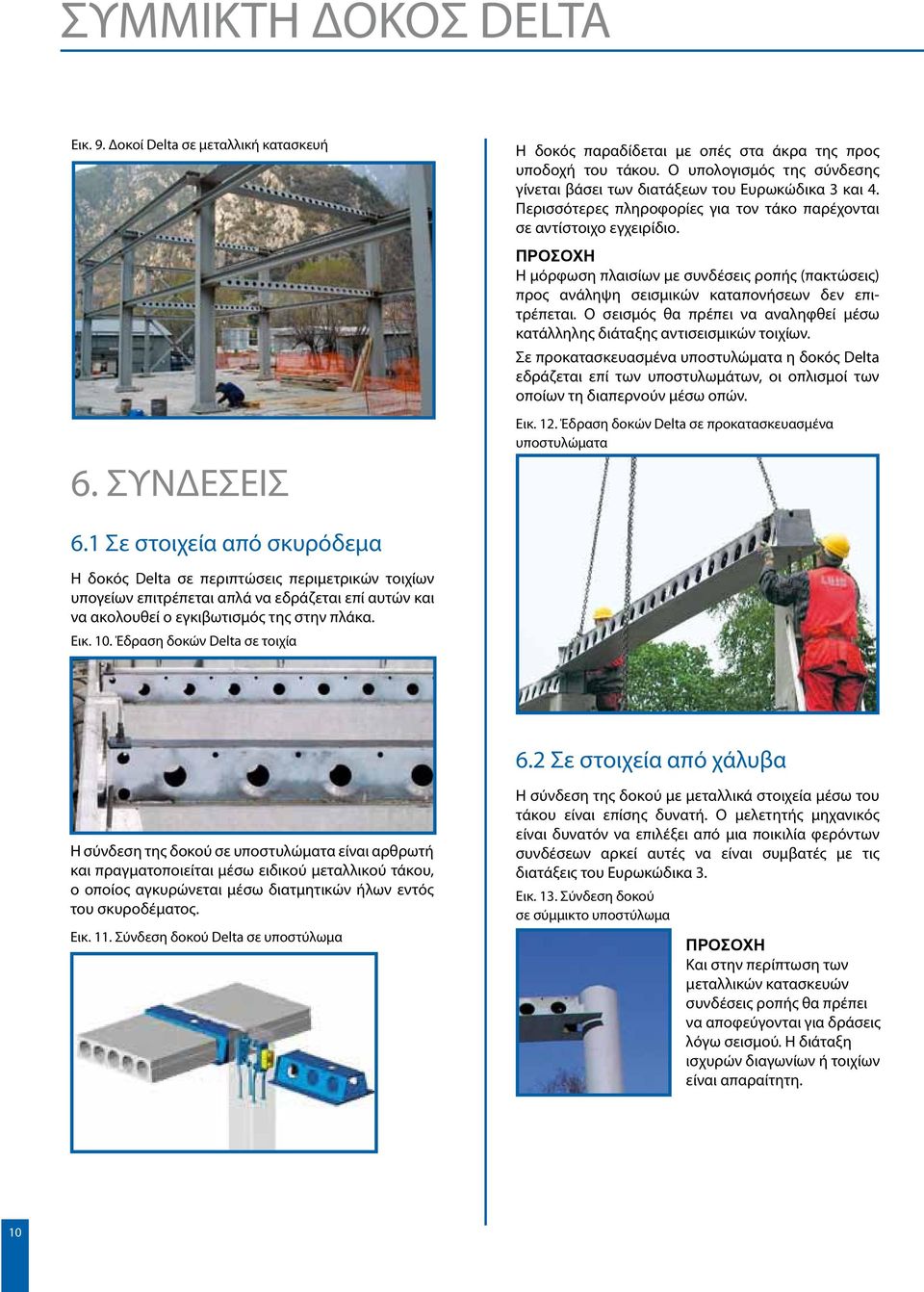

10 ΣΥΜΜΙΚΤΗ ΔΟΚΟΣ DELTA Εικ. 9. Δοκοί Delta σε μεταλλική κατασκευή Η δοκός παραδίδεται με οπές στα άκρα της προς υποδοχή του τάκου. Ο υπολογισμός της σύνδεσης γίνεται βάσει των διατάξεων του Ευρωκώδικα 3 και 4. Περισσότερες πληροφορίες για τον τάκο παρέχονται σε αντίστοιχο εγχειρίδιο. ΠΡΟΣΟΧΗ Η μόρφωση πλαισίων με συνδέσεις ροπής (πακτώσεις) προς ανάληψη σεισμικών καταπονήσεων δεν επιτρέπεται. Ο σεισμός θα πρέπει να αναληφθεί μέσω κατάλληλης διάταξης αντισεισμικών τοιχίων. Σε προκατασκευασμένα υποστυλώματα η δοκός Delta εδράζεται επί των υποστυλωμάτων, οι οπλισμοί των οποίων τη διαπερνούν μέσω οπών. 6. ΣΥΝΔΕΣΕΙΣ Εικ. 12. Έδραση δοκών Delta σε προκατασκευασμένα υποστυλώματα 6.1 Σε στοιχεία από σκυρόδεμα Η δοκός Delta σε περιπτώσεις περιμετρικών τοιχίων υπογείων επιτρέπεται απλά να εδράζεται επί αυτών και να ακολουθεί ο εγκιβωτισμός της στην πλάκα. Εικ. 10. Έδραση δοκών Delta σε τοιχία 6.2 Σε στοιχεία από χάλυβα Η σύνδεση της δοκού σε υποστυλώματα είναι αρθρωτή και πραγματοποιείται μέσω ειδικού μεταλλικού τάκου, ο οποίος αγκυρώνεται μέσω διατμητικών ήλων εντός του σκυροδέματος. Εικ. 11. Σύνδεση δοκού Delta σε υποστύλωμα Η σύνδεση της δοκού με μεταλλικά στοιχεία μέσω του τάκου είναι επίσης δυνατή. Ο μελετητής μηχανικός είναι δυνατόν να επιλέξει από μια ποικιλία φερόντων συνδέσεων αρκεί αυτές να είναι συμβατές με τις διατάξεις του Ευρωκώδικα 3. Εικ. 13. Σύνδεση δοκού σε σύμμικτο υποστύλωμα ΠΡΟΣΟΧΗ Και στην περίπτωση των μεταλλικών κατασκευών συνδέσεις ροπής θα πρέπει να αποφεύγονται για δράσεις λόγω σεισμού. Η διάταξη ισχυρών διαγωνίων ή τοιχίων είναι απαραίτητη. 10

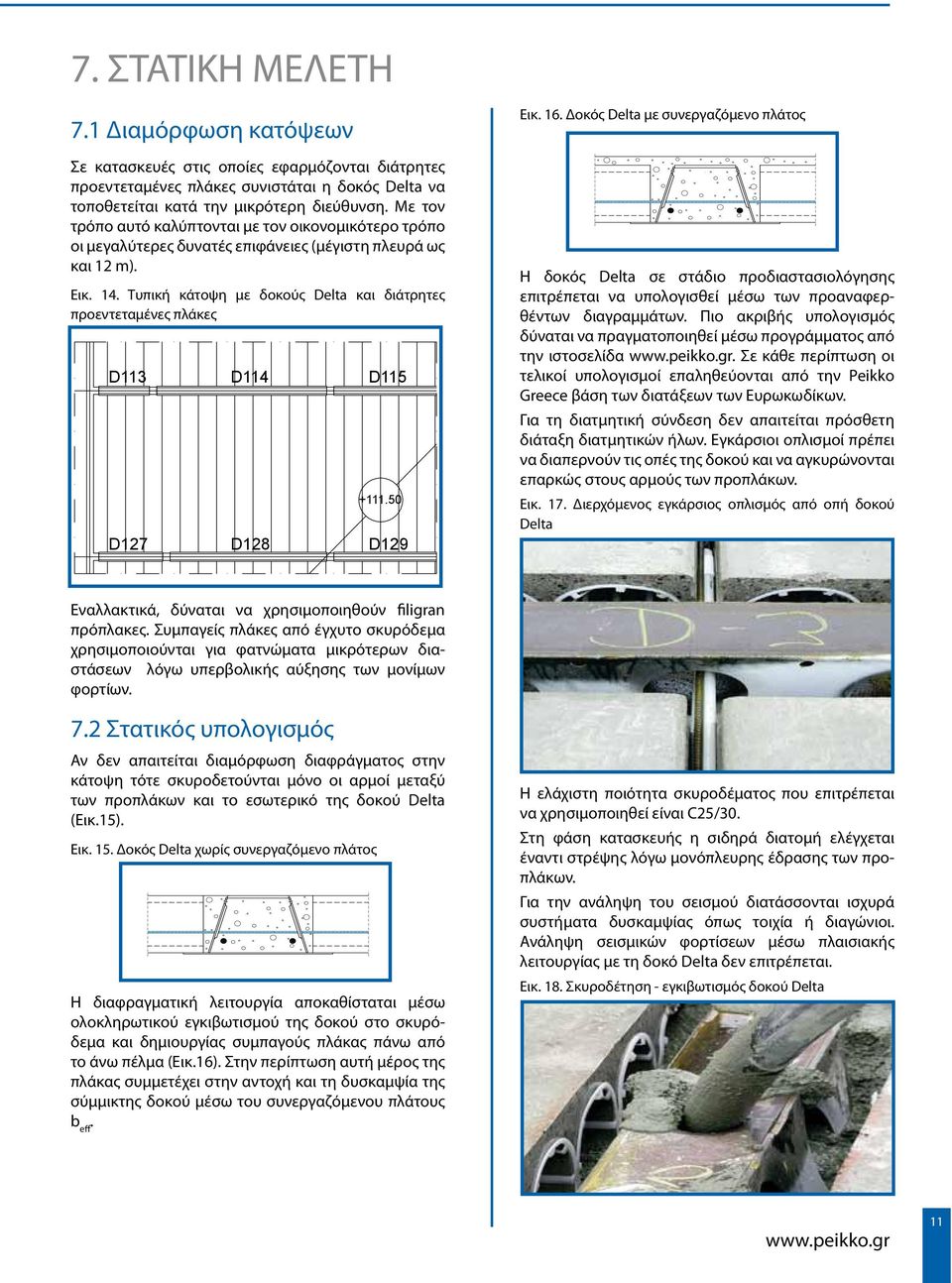

11 7. ΣΤΑΤΙΚΗ ΜΕΛΕΤΗ 7.1 Διαμόρφωση κατόψεων Σε κατασκευές στις οποίες εφαρμόζονται διάτρητες προεντεταμένες πλάκες συνιστάται η δοκός Delta να τοποθετείται κατά την μικρότερη διεύθυνση. Με τον τρόπο αυτό καλύπτονται με τον οικονομικότερο τρόπο οι μεγαλύτερες δυνατές επιφάνειες (μέγιστη πλευρά ως και 12 m). Εικ. 14. Τυπική κάτοψη με δοκούς Delta και διάτρητες προεντεταμένες πλάκες D113 D114 D D127 D128 D129 Εικ. 16. Δοκός Delta με συνεργαζόμενο πλάτος Η δοκός Delta σε στάδιο προδιαστασιολόγησης επιτρέπεται να υπολογισθεί μέσω των προαναφερθέντων διαγραμμάτων. Πιο ακριβής υπολογισμός δύναται να πραγματοποιηθεί μέσω προγράμματος από την ιστοσελίδα Σε κάθε περίπτωση οι τελικοί υπολογισμοί επαληθεύονται από την Peikko Greece βάση των διατάξεων των Ευρωκωδίκων. Για τη διατμητική σύνδεση δεν απαιτείται πρόσθετη διάταξη διατμητικών ήλων. Εγκάρσιοι οπλισμοί πρέπει να διαπερνούν τις οπές της δοκού και να αγκυρώνονται επαρκώς στους αρμούς των προπλάκων. Εικ. 17. Διερχόμενος εγκάρσιος οπλισμός από οπή δοκού Delta Εναλλακτικά, δύναται να χρησιμοποιηθούν filigran πρόπλακες. Συμπαγείς πλάκες από έγχυτο σκυρόδεμα χρησιμοποιούνται για φατνώματα μικρότερων διαστάσεων λόγω υπερβολικής αύξησης των μονίμων φορτίων. 7.2 Στατικός υπολογισμός Αν δεν απαιτείται διαμόρφωση διαφράγματος στην κάτοψη τότε σκυροδετούνται μόνο οι αρμοί μεταξύ των προπλάκων και το εσωτερικό της δοκού Delta (Εικ.15). Εικ. 15. Δοκός Delta χωρίς συνεργαζόμενο πλάτος Η διαφραγματική λειτουργία αποκαθίσταται μέσω ολοκληρωτικού εγκιβωτισμού της δοκού στο σκυρόδεμα και δημιουργίας συμπαγούς πλάκας πάνω από το άνω πέλμα (Εικ.16). Στην περίπτωση αυτή μέρος της πλάκας συμμετέχει στην αντοχή και τη δυσκαμψία της σύμμικτης δοκού μέσω του συνεργαζόμενου πλάτους b eff. Η ελάχιστη ποιότητα σκυροδέματος που επιτρέπεται να χρησιμοποιηθεί είναι C25/30. Στη φάση κατασκευής η σιδηρά διατομή ελέγχεται έναντι στρέψης λόγω μονόπλευρης έδρασης των προπλάκων. Για την ανάληψη του σεισμού διατάσσονται ισχυρά συστήματα δυσκαμψίας όπως τοιχία ή διαγώνιοι. Ανάληψη σεισμικών φορτίσεων μέσω πλαισιακής λειτουργίας με τη δοκό Delta δεν επιτρέπεται. Εικ. 18. Σκυροδέτηση - εγκιβωτισμός δοκού Delta 11

12 Peikko Greece A.Ε. Αγαμέμνονος 13 και Φανερωμένης 5 Χολαργός , Αθήνα Τηλ: , Fax:
