ΚΕΝΤΡΙΚΗ ΙΔΕΑ Οι προδιαγραφέ που θέσαμε για το σχεδιασμό τη κατοικία, ήταν αυτή να είναι τυποποιημένη, με τα επιμέρου δομικά στοιχεία τη να είναι όσο το δυνατό πιο λίγα σε αριθμό, να μεταφέρονται

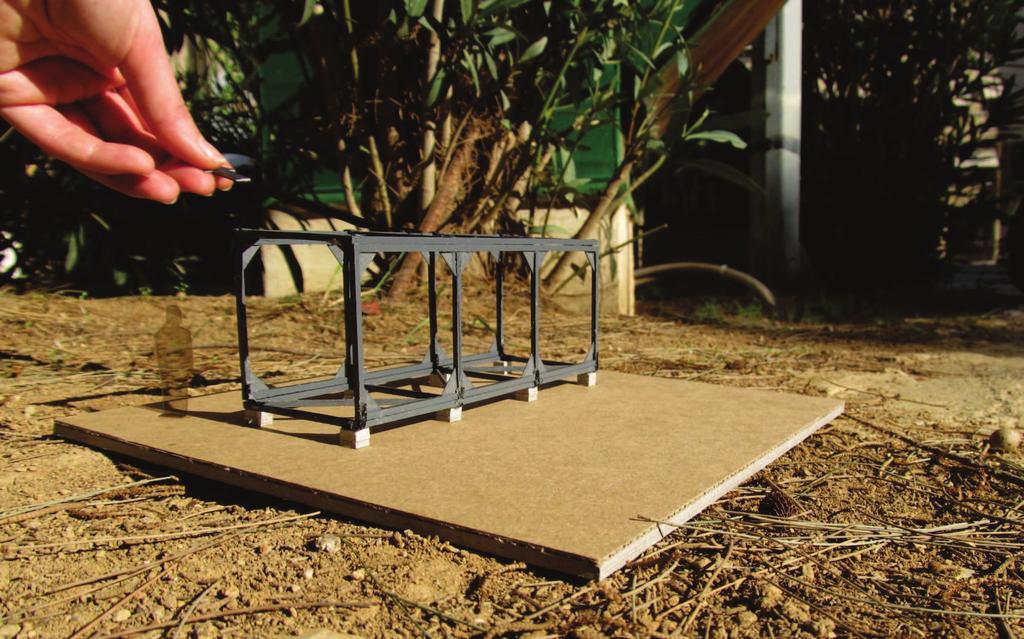

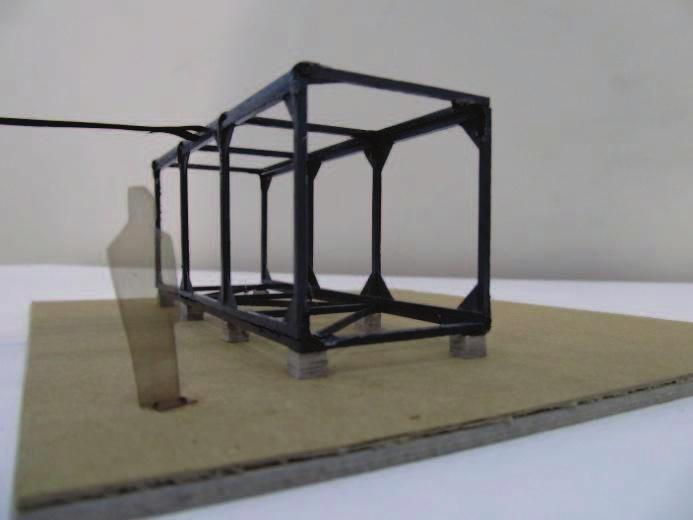

2 ΚΕΝΤΡΙΚΗ ΙΔΕΑ Οι προδιαγραφέ που θέσαμε για το σχεδιασμό τη κατοικία, ήταν αυτή να είναι τυποποιημένη, με τα επιμέρου δομικά στοιχεία τη να είναι όσο το δυνατό πιο λίγα σε αριθμό, να μεταφέρονται εύκολα, η συναρμολόγηση του να γίνεται γρήγορα και με μικρό αριθμό ατόμων. Ω εκ τούτου τα περισσότερα κατασκευαστικά μέρη είναι προκατασκευασμένα και στήνονται επιτόπου. Επακόλουθο αυτού είναι η κεντρική συνθετική ιδέα να περιλαμβάνει μια επαναλαμβανόμενη μονάδα. Η μονάδα αυτή αποτελείται από ένα μεταλλικό φορέα με δύο συμμετρικά σκέλη. Τα σκέλη αυτά με τη βοήθεια μεντεσέδων και περιστρεφόμενα το ένα ω προ το άλλο, αναδιπλώνονται και δημιουργούν ένα μεταλλικό σκελετό διαστάσεων 7*2.40*2.30 m. Ο σκελετό αυτό επαναλαμβανόμενο, με την ίδια ή και με διαφορετική φορά με παρεμβαλλόμενη απόσταση ανάμεσα σε δύο διαδοχικού σκελετού ίση ή πολλαπλάσια του 2.40m διαρθρώνει του χώρου, ημιυπαίθριου και κλειστού, που αποτελούν το σύνολο τη κατοικία.

3 ΚΕΝΤΡΙΚΗ ΙΔΕΑ

ΦΕΡΟΝΤΑΣ ΟΡΓΑΝΙΣΜΟΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΟΜΗ Α-Α 240cm 230cm Λ1 Β Λ2 Β Β Α Α Μεταλλική διατομή INP 100 100*50 ΚΑΤΟΨΗ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ Β Μεταλλική διατομή ΗΕΒ 100 100*100 Λ3

4 ΦΕΡΟΝΤΑΣ ΟΡΓΑΝΙΣΜΟΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΟΜΗ Α-Α 240cm 230cm Λ1 Β Λ2 Β Β Α Α Μεταλλική διατομή INP *50 ΚΑΤΟΨΗ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ Β Μεταλλική διατομή ΗΕΒ *100 Λ3 Θεμελίωση με οπλισμένο σκυρόδεμα ΤΟΜΗ Β-Β ΣΠΟΥΔΑΣΤΙΚΗ ΟΜΑΔΑ :: ΑΓΓΕΛΗ ΑΡΓΥΡΗΣ, ΑΝΤΩΝΙΑΔΗ ΚΑΤΕΡΙΝΑ, ΓΑΛΙΟΥΝΑ ΗΛΙΑ-ΑΝΝΑ, ΔΗΜΗΤΡΙΟΥ ΣΤΕΛΛΑ, ΜΑΛΑΚΤΟΥ ΕΛΕΝΗ, ΜΠΑΧΑ ΣΜΑΡΑΓΔΗ, ΨΑΛΤΑΚΗ ΕΙΡΗΝΗ

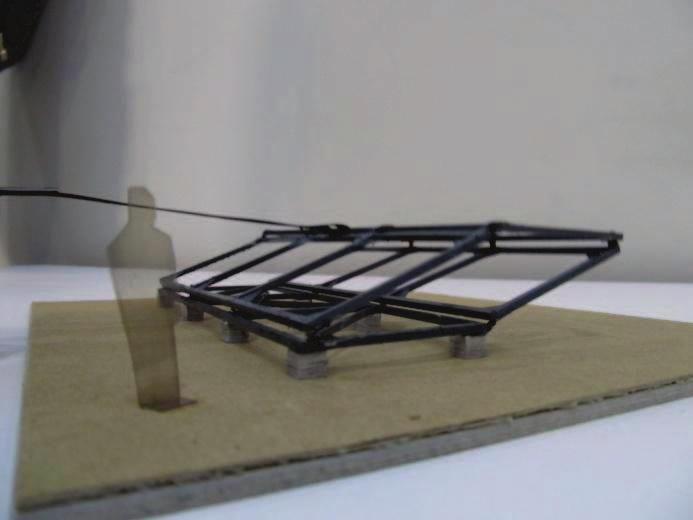

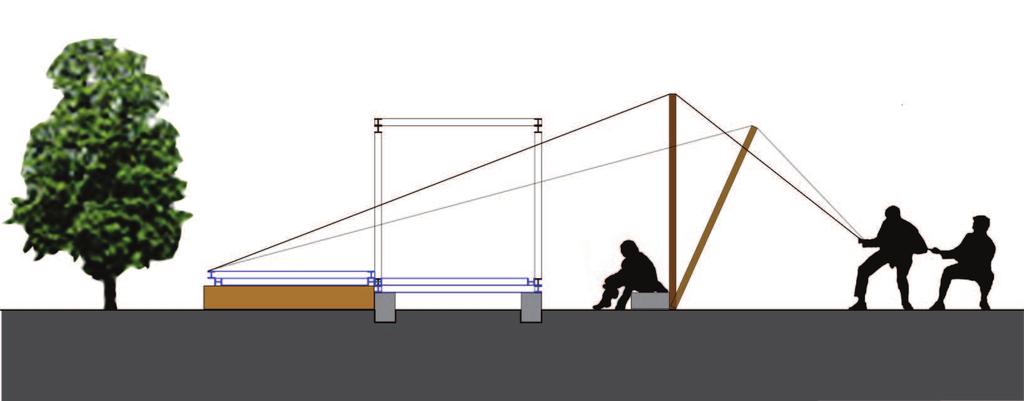

5 ΦΕΡΟΝΤΑΣ ΟΡΓΑΝΙΣΜΟΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ Λ2 Α Λ1 Α ΑΝΑΔΙΠΛΩΣΗ ΤΩΝ ΔΥΟ ΣΚΕΛΩΝ ΤΟΥ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ

6 ΦΕΡΟΝΤΑΣ ΟΡΓΑΝΙΣΜΟΣ ΜΕΤΑΛΛΙΚΗΣ ΚΑΤΑΣΚΕΥΗΣ Α Λ1 Λεπτομέρεια περιστροφή μεντεσέ για την αναδίπλωση του μεταλλικού σκελετού. Β Λ1 Λεπτομέρεια περιστροφή μεντεσέ κατά 90 μοίρε για την αναδίπλωση του μεταλλικού σκελετού. Μεταλλική γωνία Λ3 Α Β Λ2 Λεπτομέρεια περιστροφή μεντεσέ για την αναδίπλωση του μεταλλικού σκελετού. Λ2 Λεπτομέρεια περιστροφή μεντεσέ για την αναδίπλωση του μεταλλικού σκελετού.

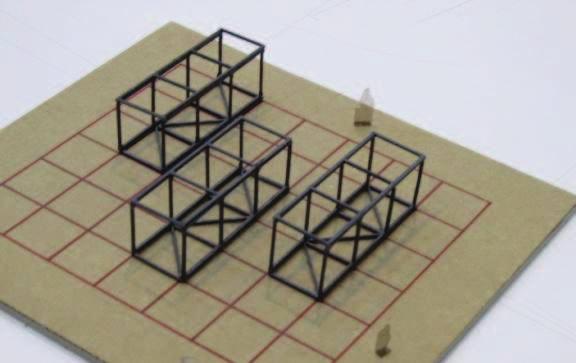

7 ΤΥΠΟΛΟΓΙΕΣ ΚΑΤΟΙΚΙΩΝ Η τυπική μονάδα επαναλαμβάνεται και τοποθετούμενη σε διάφορου συνδυασμού δημιουργεί διαφορετικέ τυπολογίε κατοικία.

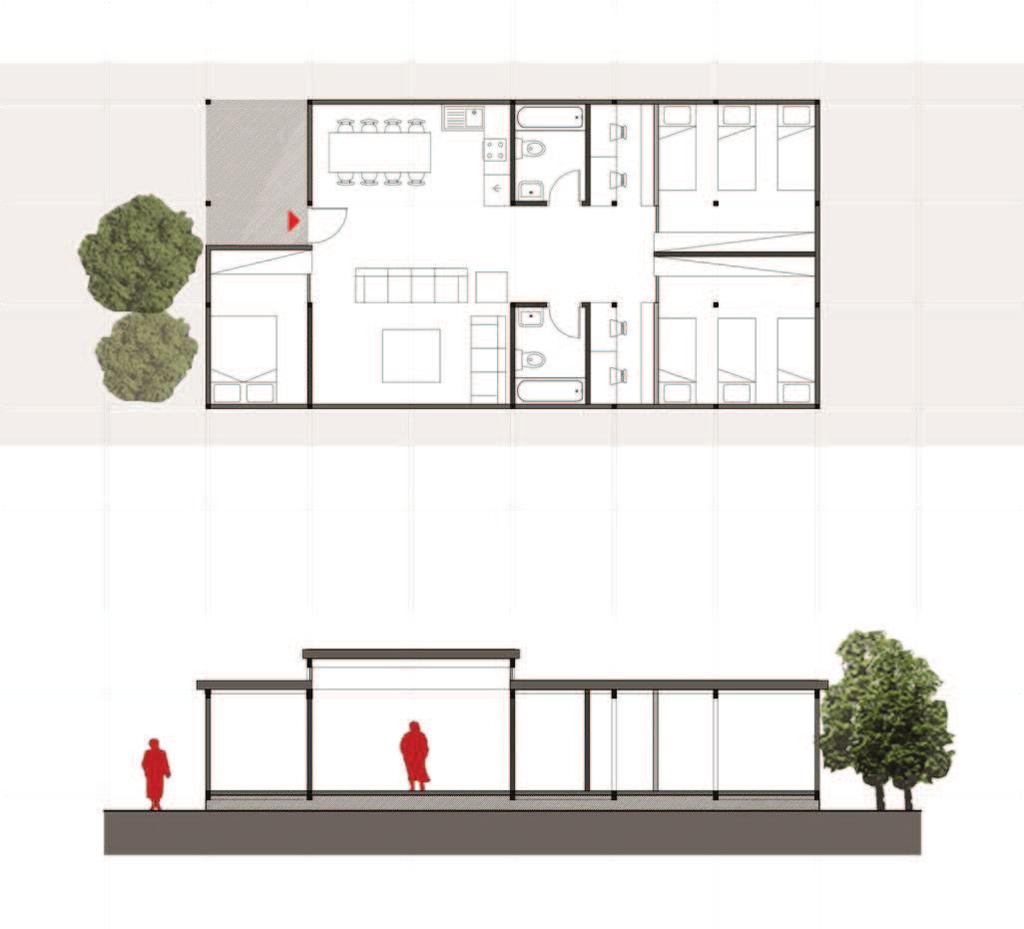

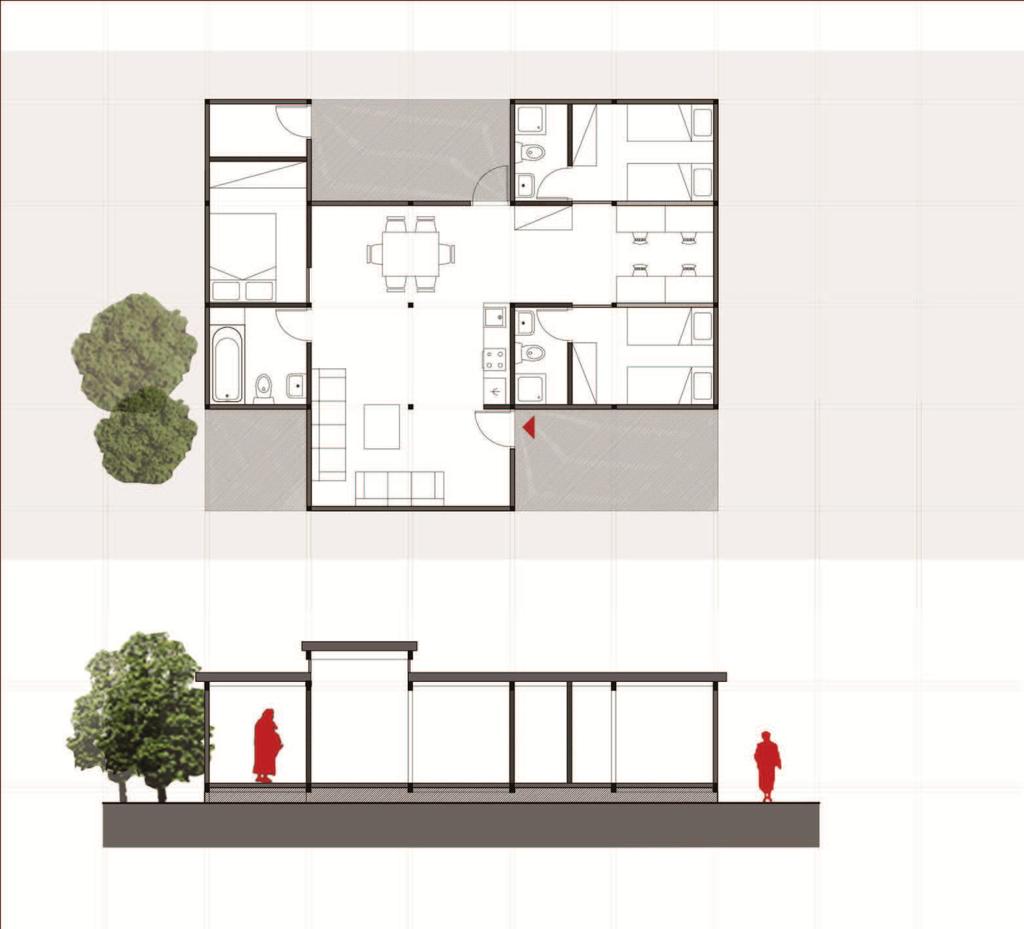

8 Α ΠΡΟΤΑΣΗ ΟΡΓΑΝΩΣΗΣ ΚΑΤΟΙΚΙΑΣ 7,00 ΚΑΤΟΨΗ Α ΠΡΟΤΑΣΗΣ ΜΟΝΑΔΑ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ 2,40 2,40 2,40 2,40 2,40 2,50 ΤΟΜΗ Α ΠΡΟΤΑΣΗΣ 1 2 3

9 Α ΠΡΟΤΑΣΗ ΟΡΓΑΝΩΣΗΣ ΚΑΤΟΙΚΙΑΣ 7,00 ΚΑΤΟΨΗ Α ΠΡΟΤΑΣΗΣ 2,40 2,40 2,40 2,40 2,40 2,50 ΤΟΜΗ Α ΠΡΟΤΑΣΗΣ

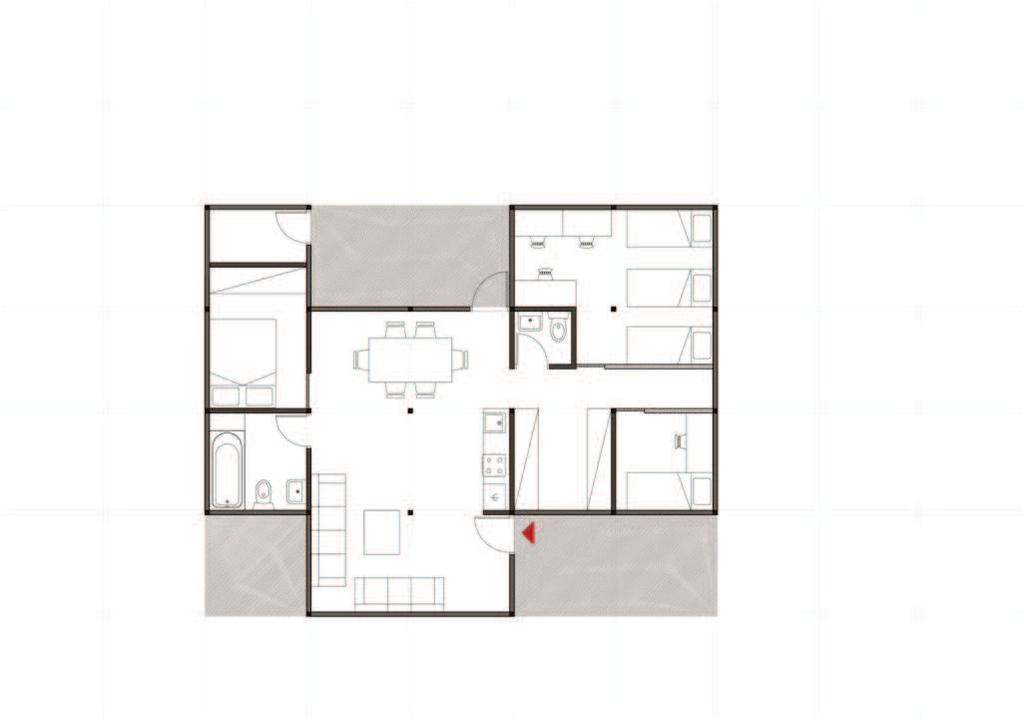

10 ΠΑΡΑΛΛΑΓΗ Α ΠΡΟΤΑΣΗΣ 7,00 ΚΑΤΟΨΗ Α ΠΡΟΤΑΣΗΣ 2,40 2,40 2,40 2,40 2,40 Αλλαγή διάρθρωση των υπνοδωματίων σε περίπτωση διαφορετική αναλογία των φύλων των παιδιών.

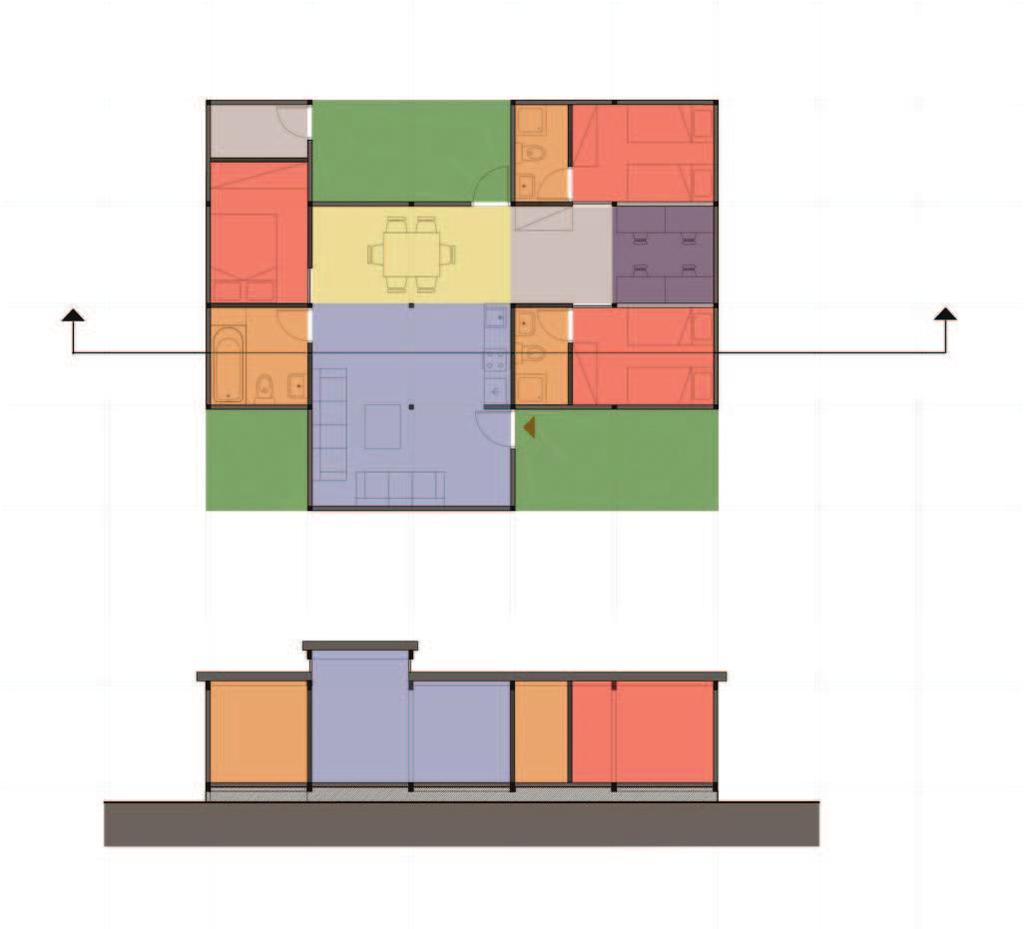

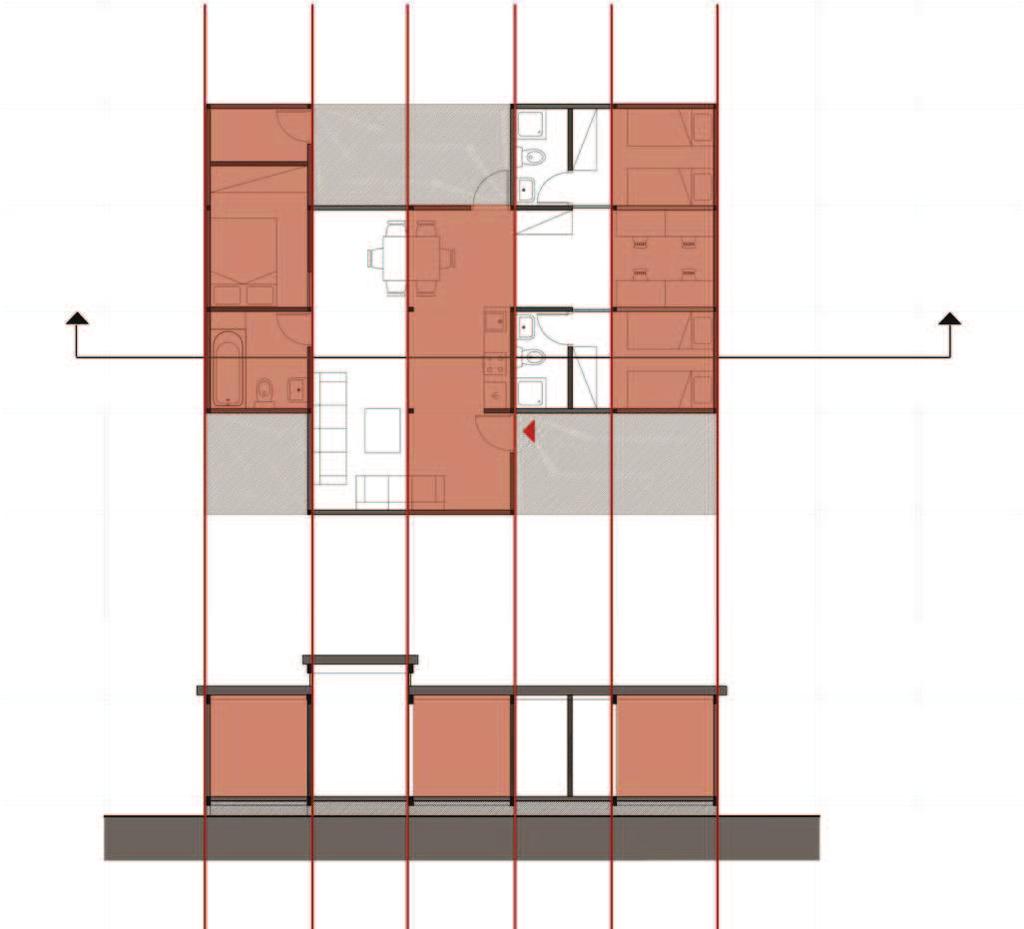

11 Α ΠΡΟΤΑΣΗ ΟΡΓΑΝΩΣΗΣ ΚΑΤΟΙΚΙΑΣ 7,00 ΚΑΤΟΨΗ Α ΠΡΟΤΑΣΗΣ 2,40 2,40 2,40 2,40 2,40 ΗΜΙΥΠΑΙΘΡΙΟΙ ΧΩΡΟΙ ΚΑΘΙΣΤΙΚΟ ΧΩΡΟΙ ΥΓΙΕΙΝΗΣ ΧΩΡΟΙ ΥΠΝΟΥ ΒΟΗΘΗΤΙΚΟΙ ΧΩΡΟΙ ΚΟΥΖΙΝΑ ΧΩΡΟΙ ΓΡΑΦΕΙΟΥ 2,50 ΤΟΜΗ Α ΠΡΟΤΑΣΗΣ 1 2 3

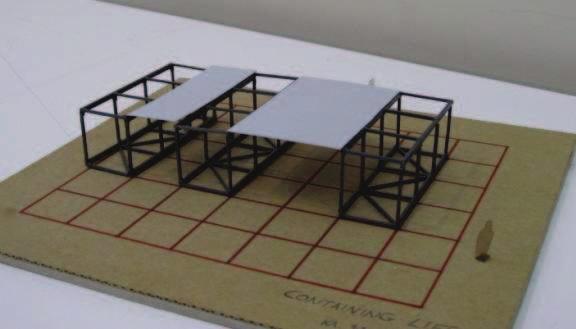

12 Β ΠΡΟΤΑΣΗ: ΠΑΡΑΘΕΣΗ ΜΟΝΑΔΩΝ 7,00 ΚΑΤΟΨΗ Β ΠΡΟΤΑΣΗΣ 2,40 4,80 2,40 2,40 2,40 ΜΟΝΑΔΑ ΜΕΤΑΛΛΙΚΟΥ ΣΚΕΛΕΤΟΥ 2,50 ΤΟΜΗ Β ΠΡΟΤΑΣΗΣ 1 2 3

13 Β ΠΡΟΤΑΣΗ ΟΡΓΑΝΩΣΗΣ ΚΑΤΟΙΚΙΑΣ 7,00 ΚΑΤΟΨΗ Β ΠΡΟΤΑΣΗΣ 2,40 4,80 2,40 2,40 2,40 2,50 ΤΟΜΗ Β ΠΡΟΤΑΣΗΣ

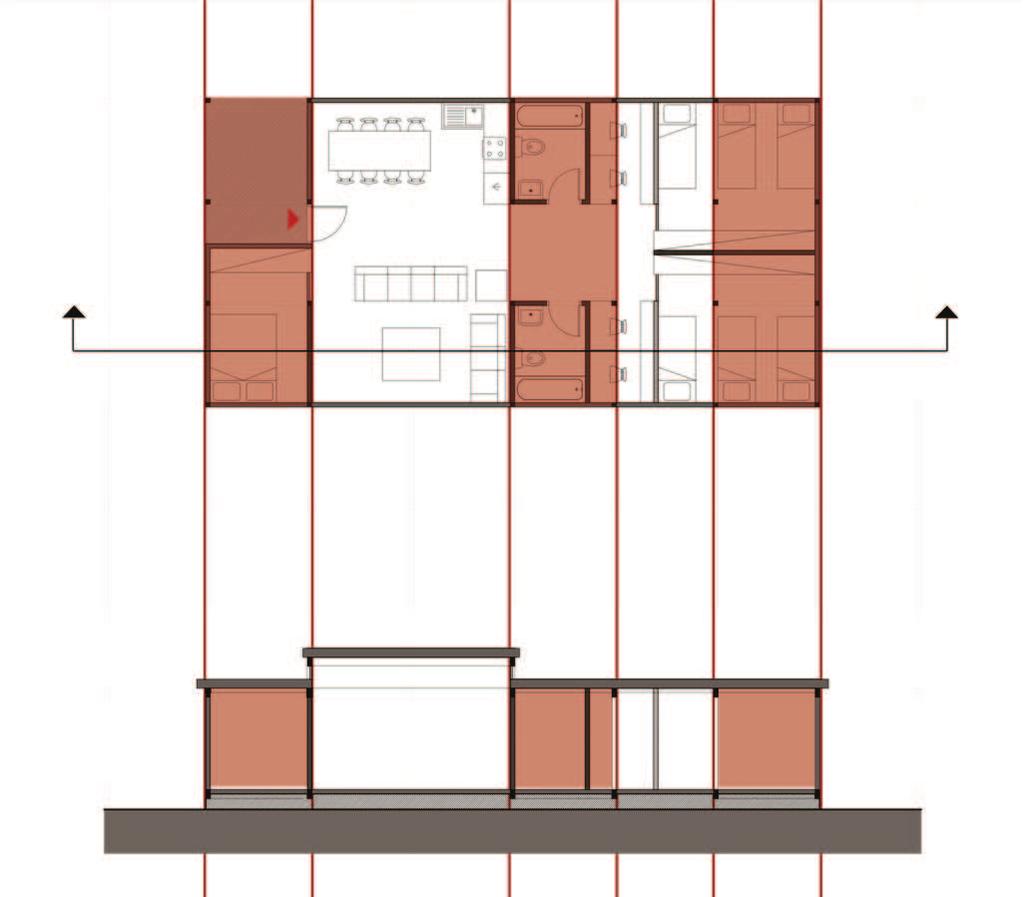

14 Β ΠΡΟΤΑΣΗ: ΔΙΑΡΘΡΩΣΗ ΧΩΡΩΝ 7,00 ΚΑΤΟΨΗ Β ΠΡΟΤΑΣΗΣ 2,40 4,80 2,40 2,40 2,40 ΗΜΙΥΠΑΙΘΡΙΟΙ ΧΩΡΟΙ ΚΑΘΙΣΤΙΚΟ ΧΩΡΟΙ ΥΓΙΕΙΝΗΣ ΧΩΡΟΙ ΥΠΝΟΥ ΒΟΗΘΗΤΙΚΟΙ ΧΩΡΟΙ ΚΟΥΖΙΝΑ ΧΩΡΟΙ ΓΡΑΦΕΙΟΥ 2,50 ΤΟΜΗ Β ΠΡΟΤΑΣΗΣ 1 2 3

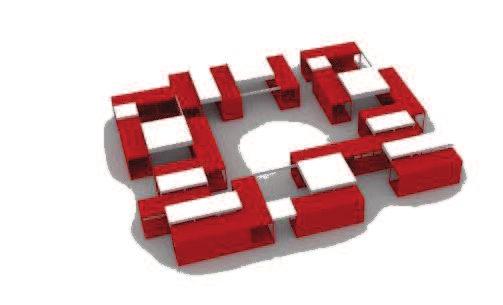

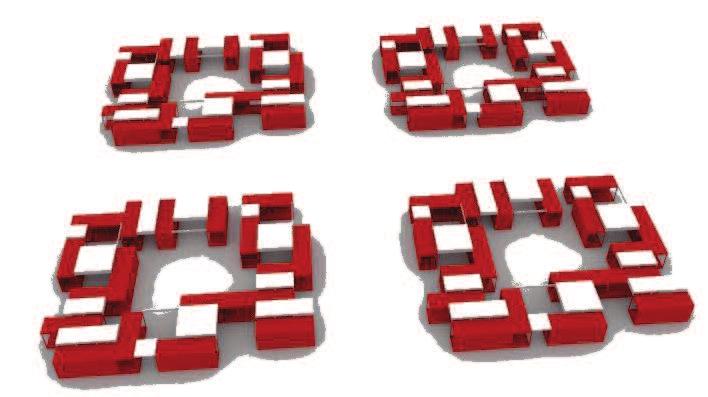

15 ΔΙΑΤΑΞΕΙΣ ΓΕΙΤΟΝΙΑΣ Γραμμική διάταξη Διάταξη γύρω από ένα κοινόχρηστο αίθριο Οι διάφορε κατοικία με τη σειρά του, συνδυαζόμενε μεταξύ του, δημιουργούν ένα μεγαλύτερο σύνολο, το οποίο επαναλαμβανόμενο μα δίνει τι διάφορε γειτονιέ.

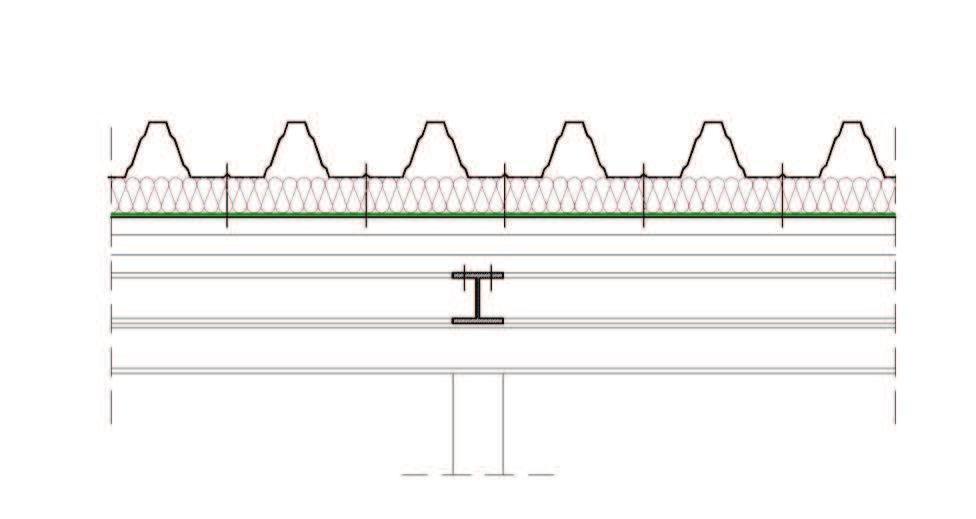

16 ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ Λαμαρίνα Θερμομονωτικό υλικό Υγρομόνωση Λαμαρίνα Υδρορρόη Ενδεικτική αξονομετρική τομή οροφή ΛΕΠΤΟΜΕΡΕΙΑ ΟΡΟΦΗΣ

Εσωτερικά η πλήρωση γίνεται με γυψοσανίδε

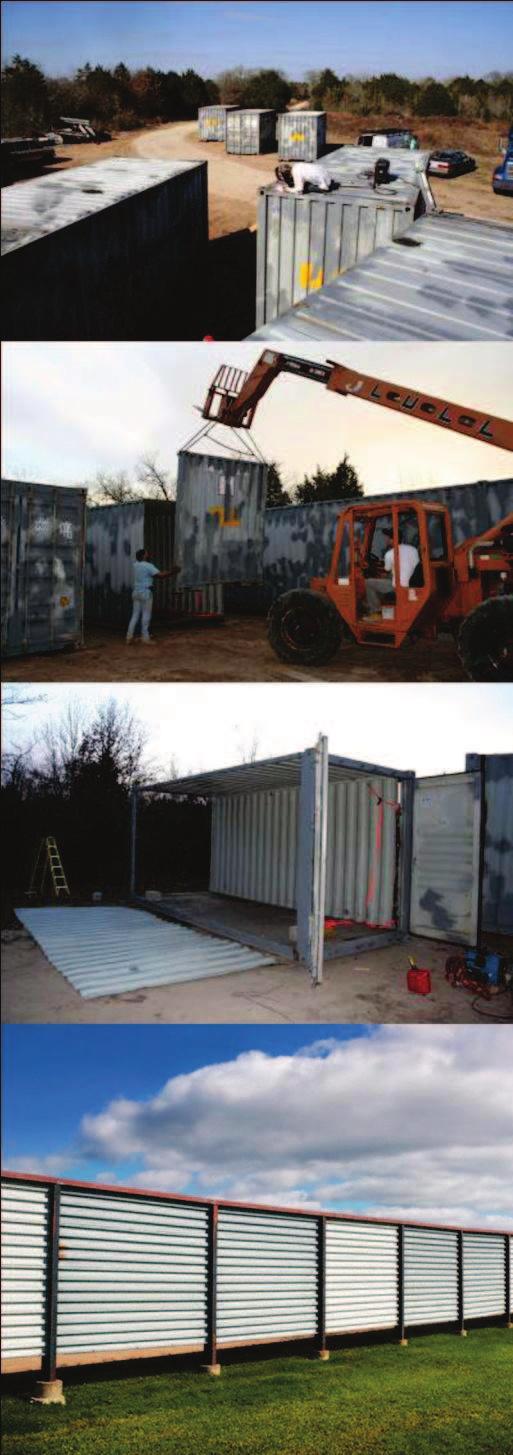

17 ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ Εξωτερικοί τοίχοι Ο σκελετό εξωτερικά πληρώνεται με τα φύλλα λαμαρίνα που κόβονται από τα containers. Εσωτερικά η πλήρωση γίνεται με γυψοσανίδε οι οποίε τοποθετούνται σε μεταλλικού ορθοστάτε που στηρίζονται στα μεταλλικά δοκάρια τη κατασκευή. Χυτό δάπεδο Γαρμπιλομωσαικό Θερμομονωτικό υλικό Άμμο Χαλίκια ΛΕΠΤΟΜΕΡΕΙΑ ΔΑΠΕΔΟΥ

ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ Εσωτερικοί Διαχωριστικοί Τοίχοι Α.

Σε αυτά καρφώνονται καλάμια που είναι τα στοιχεία πλήρωση.

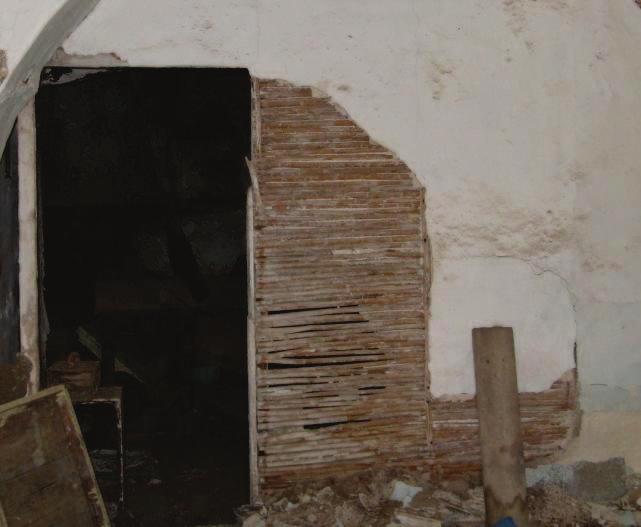

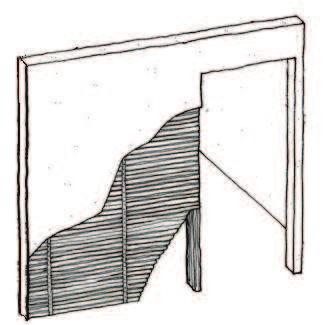

18 ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ Εσωτερικοί Διαχωριστικοί Τοίχοι Α. Οι εσωτερικοί διαχωριστικοί τοίχοι κατασκευάζονται με κύριο υλικό το ξύλο και τοποθετούνται μετά την αποπεράτωση τη οικοδομή. Αποτελούνται από ένα ξύλινο σκελετό ο οποίο περιλαμβάνει κάθετα και οριζόντια ξύλινα στοιχεία. Σε αυτά καρφώνονται καλάμια που είναι τα στοιχεία πλήρωση. Στη συνέχεια ο σκελετό και τα καλάμια δέχονται επίχρισμα. Οι τοίχοι αυτοί χρησιμοποιούνται σε χώρου αυστηρά ιδιωτικού. Β. Οι διαχωριστικοί τοίχοι σε χώρου όπου δεν είναι αυστηρά ιδιωτικοί, θα είναι υφασμάτινοι. Μπορεί να μεταβάλλονται ανάλογα με τι ανάγκε, για να ενοποιούν ή να χωρίζουν χώρου διαφορετικών χρήσεων.
