1 Θερμοσίφωνας ζεστού νερού για αντλίες αέρα-νερού-θερμότητας και ηλιακούς συλλέκτες Ελληνικά EKHWP300A EKHWP500A

2

3 Περιεχόμενα 1 Ασφάλεια Προσοχή στο εγχειρίδιο οδηγιών Προειδοποιήσεις και επεξήγηση συμβόλων Αποτροπή κινδύνου Χρήση σύμφωνα με τους κανόνες Υποδείξεις σχετικά με την ασφάλεια λειτουργίας Περιγραφή προϊόντος Δομή και εξαρτήματα Σύντομη περιγραφή Πλεονεκτήματα Πρόσθετα εξαρτήματα για τον θερμοσίφωνα ζεστού νερού Φρένα κυκλοφορίας Προστασία από εγκαύματα Τοποθέτηση και εγκατάσταση Υδραυλική σύνδεση συστήματος Τοποθέτηση Εγκατάσταση Παραδοτέο προϊόν Γενική παρουσίαση συνδέσεων Τοποθέτηση Πλήρωση ανταλλάκτη θερμότητας ζεστού νερού Πλήρωση δοχείου θερμοσίφωνα Πλήρωση εγκατάστασης θέρμανσης και κυκλώματος πλήρωσης θερμοσίφωνα Έναρξη λειτουργίας και τερματισμός λειτουργίας Πρώτη έναρξη λειτουργίας Τερματισμός λειτουργίας Προσωρινή διακοπή χρήσης Οριστική διακοπή χρήσης Χειρισμός και συντήρηση Χειρισμός Επιθεώρηση και συντήρηση Τεχνικά στοιχεία Ευρετήριο

4 1 x Ασφάλεια 1.1 Προσοχή Ασφάλεια στο εγχειρίδιο οδηγιών Το παρόν εγχειρίδιο οδηγιών απευθύνεται σε εξουσιοδοτημένους και εκπαιδευμένους τεχνικούς συστημάτων θέρμανσης και υγιεινής, οι οποίοι διαθέτουν τεχνική εκπαίδευση και γνώσεις, καθώς και εμπειρία στην ορθή εγκατάσταση και συντήρηση συστημάτων θέρμανσης και θερμοσιφώνων. Όλες οι απαραίτητες ενέργειες για την εγκατάσταση, την έναρξη λειτουργίας και τη συντήρηση, μαζί με βασικές πληροφορίες για τον χειρισμό και τη ρύθμιση, περιγράφονται σε αυτό το εγχειρίδιο. Για λεπτομερείς πληροφορίες χειρισμού και ρύθμισης ανατρέξτε στα συνοδευτικά έγγραφα. Διαβάστε αυτό το εγχειρίδιο προσεκτικά προτού ξεκινήσετε την εγκατάσταση ή πριν από οποιαδήποτε παρέμβαση στο σύστημα θέρμανσης. Συνοδευτικό υλικό τεκμηρίωσης Σε περίπτωση σύνδεσης στην αντλία αέρα-νερού-θερμότητας EKHBRD*, το αντίστοιχο εγχειρίδιο εγκατάστασης και χειρισμού. Σε περίπτωση σύνδεσης στην ηλιακή μονάδα ρύθμισης και αντλίας EKSRPS3, το αντίστοιχο εγχειρίδιο εγκατάστασης και χειρισμού. Σε περίπτωση σύνδεσης ηλιακού συστήματος, τα αντίστοιχα εγχειρίδια εγκατάστασης και χειρισμού. 1.2 Προειδοποιήσεις και επεξήγηση συμβόλων Σημασία της προειδοποίησης Σε αυτό το εγχειρίδιο οδηγιών οι προειδοποιήσεις συστηματοποιούνται ανάλογα με τη σοβαρότητα του κινδύνου και την πιθανότητα εμφάνισής του. ΚΙΝΔΥΝΟΣ! υποδεικνύει άμεσο επικείμενο κίνδυνο. Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε σοβαρό τραυματισμό ή θάνατο. ΠΡΟΕΙΔΟΠΟΊΗΣΗ! υποδεικνύει ενδεχόμενη επικίνδυνη κατάσταση. Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε σοβαρό τραυματισμό ή θάνατο. ΠΡΟΣΟΧΗ! υποδεικνύει ενδεχόμενη επικίνδυνη κατάσταση. Η μη συμμόρφωση με την προειδοποίηση μπορεί να βλάψει αντικείμενα ή το περιβάλλον. Αυτό το σύμβολο υποδεικνύει συμβουλή προς τον χρήστη και συγκεκριμένα χρήσιμες πληροφορίες, δεν αποτελεί ωστόσο προειδοποίηση για κίνδυνο. Ειδικό σύμβολο προειδοποίησης Ορισμένοι τύποι κινδύνων υποδεικνύονται με συγκεκριμένα σύμβολα. Ηλεκτρικό ρεύμα Κίνδυνος εγκαύματος Οδηγίες χειρισμού Οι οδηγίες χειρισμού αναφέρονται στη λίστα. Οι χειρισμοί για τους οποίους πρέπει να τηρηθεί αυστηρά η σειρά, εμφανίζονται αριθμημένοι. Τα αποτελέσματα των χειρισμών εμφανίζονται με ένα βέλος. 4

5 1 x Ασφάλεια 1.3 Αποτροπή κινδύνου Ο θερμοσίφωνας DAIKIN έχει κατασκευαστεί με την πιο σύγχρονη τεχνολογία και τους καθιερωμένους τεχνικούς κανόνες. Ωστόσο, κατά την εσφαλμένη χρήση, υπάρχει κίνδυνος για τη σωματική ακεραιότητα και τη ζωή ανθρώπων καθώς και για την πρόκληση βλαβών/φθορών σε αντικείμενα. Για να αποφευχθούν οι κίνδυνοι, οι πρέπει να εγκαθίστανται και να λειτουργούν μόνο: σύμφωνα με τις οδηγίες και με το σωστό τρόπο, σύμφωνα με τους κανόνες ασφάλειας και προφύλαξης από κινδύνους. Για να τηρηθούν οι παραπάνω συνθήκες θα πρέπει να έχετε διαβάσει και να εφαρμόσετε το περιεχόμενο αυτού του εγχειριδίου, τις προδιαγραφές πρόληψης ατυχημάτων καθώς και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας και υγιεινής. 1.4 Χρήση σύμφωνα με τους κανόνες Ο DAIKIN πρέπει να χρησιμοποιείται αποκλειστικά ως θερμοσίφωνας ζεστού νερού. Ο DAIKIN πρέπει να τοποθετηθεί, να συνδεθεί και να λειτουργεί σύμφωνα με τα στοιχεία που παρέχονται σε αυτό το εγχειρίδιο. Οποιαδήποτε άλλη χρήση ή μη συμμόρφωση θεωρείται ότι αντιβαίνει τις οδηγίες χρήσης. Στο εξής την ευθύνη για τυχόν βλάβες/φθορές αναλαμβάνει ο χρήστης. Στη χρήση σύμφωνα με τις οδηγίες περιλαμβάνεται επίσης η συμμόρφωση με τις προδιαγραφές συντήρησης και ελέγχου. Τα ανταλλακτικά πρέπει να ανταποκρίνονται τουλάχιστον στις τεχνικές προδιαγραφές που έχει ορίσει ο κατασκευαστής. Αυτό επιτυγχάνεται π.χ. με τη χρήση αυθεντικών ανταλλακτικών. 1.5 Υποδείξεις σχετικά με την ασφάλεια λειτουργίας Πριν από κάθε εργασία στον θερμοσίφωνα και την εγκατάσταση θέρμανσης Οι εργασίες στον θερμοσίφωνα και στην εγκατάσταση θέρμανσης (π.χ. τοποθέτηση, σύνδεση και πρώτη έναρξη λειτουργίας) πρέπει να εκτελούνται αποκλειστικά από εκπαιδευμένους και εξουσιοδοτημένους τεχνικούς συστημάτων θέρμανσης. Όταν εκτελείτε εργασίες στον θερμοσίφωνα και στην εγκατάσταση θέρμανσης φροντίστε να έχετε κλείσει τον κεντρικό διακόπτη και βεβαιωθείτε ότι δεν υπάρχει κίνδυνος να ενεργοποιηθεί κατά λάθος. Μην προκαλείτε ζημιές και μην αφαιρείτε τις στεγανώσεις. Βεβαιωθείτε ότι οι βαλβίδες ασφαλείας στη σύνδεση της πλευράς πόσιμου νερού ικανοποιούν τις απαιτήσεις του προτύπου EN Ηλεκτρική εγκατάσταση Η ηλεκτρική εγκατάσταση πρέπει να πραγματοποιηθεί μόνον από εξειδικευμένο τεχνικό προσωπικό σύμφωνα με τις οδηγίες που ισχύουν για ηλεκτροτεχνικές εργασίες καθώς και σύμφωνα με τις προδια γραφές των εταιρειών παροχής ηλεκτρικού ρεύματος. Πριν από τη σύνδεση στο ηλεκτρικό δίκτυο, συγκρίνετε την τάση δικτύου που καθορίζεται στην πινακίδα τύπου με την τάση τροφοδοσίας. Χώρος τοποθέτησης συσκευής Ο θερμοσίφωνας DAIKIN πρέπει να τοποθετηθεί μόνο σε χώρο με δάπεδο επαρκούς αντοχής (1050 kg/m² με ένα περιθώριο ασφαλείας). Το δάπεδο πρέπει να είναι επίπεδο και ομαλό. Η τοποθέτηση στο ύπαιθρο επιτρέπεται μόνον υπό ορισμένες προϋποθέσεις. Ο θερμοσίφωνας δεν πρέπει να τοποθετηθεί σε σημείο που δέχεται διαρκώς ηλιακή ακτινοβολία. Ο θερμοσίφωνας πρέπει να τοποθετηθεί σε σημείο προστατευμένο από τον παγετό. Αντιδιαβρωτική προστασία Σε ορισμένες περιοχές, η εταιρεία ύδρευσης παρέχει πόσιμο νερό με ισχυρή διαβρωτική δράση, το οποίο μπορεί να προκαλέσει ζημιές ακόμα και σε ανοξείδωτο χάλυβα υψηλής ποιότητας. Ζητήστε να πληροφορηθείτε από την εταιρεία ύδρευσης εάν έχουν προκύψει προβλήματα διάβρωσης κατά τη χρήση θερμοσιφώνων από ανοξείδωτο χάλυβα. Σε κάποιες περιπτώσεις πιθανόν να χρειαστεί κατάλληλη επεξεργασία του νερού. 5

6 1 x Ασφάλεια Σύνδεση από την πλευρά πόσιμου νερού Η σύνδεση από την πλευρά πόσιμου νερού πρέπει να γίνει σύμφωνα με τα παρακάτω: EN Προστασία του πόσιμου νερού από ρύπους σε εγκαταστάσεις πόσιμου νερού και γενικές απαιτήσεις από τις διατάξεις ασφαλείας για την αποφυγή της ρύπανσης του πόσιμου νερού λόγω επιστροφής EN Τεχνικοί κανόνες για εγκαταστάσεις πόσιμου νερού (TRWI) καθώς και την ισχύουσα νομοθεσία κάθε χώρας. Κατά τη λειτουργία του θερμοσίφωνα, και ιδίως όταν χρησιμοποιείται ηλιακή ενέργεια, η θερμοκρασία του μπορεί να υπερβεί τους 60 C. Για τον λόγο αυτόν, κατά την εγκατάσταση του συστήματος θα πρέπει να τοποθετηθεί μηχανισμός προστασίας από εγκαύματα (διάταξη ανάμιξης ζεστού νερού). Εάν η πίεση σύνδεσης ψυχρού νερού είναι >6 bar, χρησιμοποιήστε σύστημα ελάττωσης πίεσης. Λειτουργία Ο θερμοσίφωνας πρέπει να χρησιμοποιείται μόνο με δοχείο πληρωμένο μέχρι το χείλος υπερχείλισης. Ο θερμοσίφωνας πρέπει να λειτουργεί μόνο με ρυθμισμένο σύστημα ελάττωσης πίεσης (μέχρι 6 bar). Συμβουλές προς το χρήστη Προτού παραδώσετε την εγκατάσταση θέρμανσης και τον θερμοσίφωνα, εξηγήστε στον χρήστη τον τρόπο χειρισμού και ελέγχου της εγκατάστασης θέρμανσης. Τεκμηριώστε την παράδοση, συμπληρώνοντας και υπογράφοντας μαζί με τον χρήστη τον κατάλογο σημείων ελέγχου στο Ενότητα 4 Έναρξη λειτουργίας και τερματισμός λειτουργίας. 6

7 2 x Περιγραφή προϊόντος 2.1 Δομή Περιγραφή και προϊόντος εξαρτήματα Εικόνα Συνδέσεις και διαστάσεις 1 Ηλιακό σύστημα: Εισαγωγή (1 ÜM) 2 Παροχή ψυχρού νερού (1 AG)* 3 Ζεστό νερό (1 AG)* 4 Εισαγωγή πλήρωσης θερμοσίφωνα (1 AG)* 5 Επιστροφή πλήρωσης θερμοσίφωνα (1 AG)* 6 Επιστροφή υποστήριξης θέρμανσης (μόνο EKHWP500A) (1 AG)* 7 Εισαγωγή υποστήριξης θέρμανσης (μόνο EKHWP500A) (1 AG)* 10 Δοχείο θερμοσίφωνα (διπλό τοίχωμα από πολυπροπυλένιο με θερμική μόνωση αφρώδους υλικού PUR) 11 Σύνδεση πλήρωσης/εκκένωσης (Tr. 32x3 AG) (Ηλιακό σύστημα: Επιστροφή) 12 Καμία χρήση 13 Ανταλλάκτης θερμότητας με αυλακωτούς σωλήνες ανοξείδωτου χάλυβα για τη θέρμανση πόσιμου νερού 14 Ανταλλάκτης θερμότητας με αυλακωτούς σωλήνες ανοξείδωτου χάλυβα για την πλήρωση του θερμοσίφωνα 15 Ανταλλάκτης θερμότητας με αυλακωτούς σωλήνες ανοξείδωτου χάλυβα για την υποστήριξη θέρμανσης (μόνο EKHWP500A) 16 Περίβλημα θερμικής μόνωσης για ανταλλάκτη θερμότητας υποστήριξης θέρμανσης (μόνο EKHWP500A) 17 Καμία χρήση 18 Ηλιακό σύστημα: Επενδεδυμένος σωλήνας εισαγωγής 19 Ένδειξη στάθμης πλήρωσης 20 Καμία χρήση 21 Περίβλημα βύθισης αισθητήρα για αισθητήρα θερμοκρασίας θερμοσίφωνα 22 Νερό θερμοσίφωνα χωρίς πίεση 23 Ηλιακή ζώνη (μόνο EKHWP500A) 24 Ζώνη ζεστού νερού 25 Πινακίδα τύπου 26 Σύνδεση υπερχείλισης ασφαλείας (Tr. 32x3 AG) 27 Χειρολαβή Χ Συνιστώμενη απόσταση από τον τοίχο 200 mm Y τουλάχιστον 800 mm * Συνιστώμενα πρόσθετα εξαρτήματα: Φρένα κυκλοφορίας EKSGB (2 τμχ.) 7

8 2 x Περιγραφή προϊόντος 2.2 Σύντομη περιγραφή Ο θερμοσίφωνας αποτελεί έναν συνδυασμό θερμοσίφωνα και στιγμιαίου θερμαντήρα νερού. Ο θερμοσίφωνας χωρίς πίεση λειτουργεί ως μέσο αποθήκευσης θερμότητας. Μέσω του πλήρως εμβαπτισμένου, ελικοειδούς, ανθεκτικού στη διάβρωση ανταλλάκτη θερμότητας από αυλακωτό σωλήνα ανοξείδωτου χάλυβα (1.4404) παρέχεται και απάγεται θερμότητα. Στον ανταλλάκτη θερμότητας για τη θέρμανση του ζεστού νερού αποθηκεύονται περίπου 24 λίτρα (19 l στον θερμοσίφωνα EKHWP300A) πόσιμου νερού στο επίπεδο θέρμανσης της ζώνης ετοιμότητας. Το ψυχρό νερό που εισρέει μετά τη λήψη θερμού νερού στον ανταλλάκτη θερμότητας οδηγείται αρχικά εντελώς προς τα κάτω στο δοχείο του θερμοσίφωνα και ψύχει το κάτω τμήμα του θερμοσίφωνα στον μέγιστο βαθμό. Η ζώνη ετοιμότητας θερμαίνεται από την αντλία αέρα-νερού-θερμότητας EKHBRD*. Ο ανταλλάκτης θερμότητας για την πλήρωση θερμοσίφωνα (SL-WT) διαρρέεται από επάνω προς τα κάτω. Το πόσιμο νερό απορροφά διαρκώς, καθ' οδόν προς τα επάνω, τη θερμότητα του νερού του θερμοσίφωνα. Η κατεύθυνση ροής κατ' αντιρροή και η ελικοειδής μορφή του ανταλλάκτη θερμότητας διαμορφώνουν μια έντονη θερμική στρωμάτωση στον θερμοσίφωνα. Επειδή το επάνω μέρος του θερμοσίφωνα μπορεί να παραμείνει σε υψηλή θερμοκρασία για μεγάλο χρονικό διάστημα, επιτυγχάνεται υψηλή απόδοση ζεστού νερού ακόμα και μετά από παρατεταμένη λήψη. Ο θερμοσίφωνας μπορεί να θερμανθεί και μέσω του ηλιακού συστήματος. Στον θερμοσίφωνα EKHWP500A, η ηλιακή περιοχή ψύχεται από το εισρέον ψυχρό νερό. Η ψύξη πραγματοποιείται και από την πλευρά της θέρμανσης, όταν η θερμοκρασία επιστροφής του συστήματος θέρμανσης είναι χαμηλότερη από τη θερμοκρασία του νερού του θερμοσίφωνα. Με τον τρόπο αυτόν, η ηλιακή εγκατάσταση λειτουργεί πάντοτε με άριστη απόδοση και επιτυγχάνει μέγιστη θερμική ισχύ. 2.3 Πλεονεκτήματα Ιδανική υγιεινή νερού Οι ζώνες χαμηλής ροής ή οι μη διαρρεόμενες ζώνες στην πλευρά πόσιμου νερού στον θερμοσίφωνα αποκλείονται τελείως. Έτσι αποκλείεται η συσσώρευση λάσπης, σκουριάς ή άλλων επικαθίσεων, όπως αυτές που μπορούν να προκύψουν σε δοχεία μεγάλου όγκου. Το νερό που έχει αποθηκευτεί πρώτο, λαμβάνεται επίσης πρώτο (αρχή "first in, first out"). Μικρές ανάγκες συντήρησης και ευαισθησία στη διάβρωση Ο θερμοσίφωνας κατασκευάζεται από πλαστικό και είναι απολύτως ανθεκτικός στη διάβρωση. Δεν απαιτείται προστατευτική άνοδος ή άλλη παρόμοια διάταξη προστασίας από τη διάβρωση. Εργασίες συντήρησης όπως η αντικατάσταση προστατευτικής ανόδου ή ο καθαρισμός του θερμοσίφωνα είναι τελείως περιττές. Το μόνο που χρειάζεται είναι ο έλεγχος της στάθμης πλήρωσης του θερμοσίφωνα. Οι ανταλλάκτες θερμότητας από αυλακωτό σωλήνα ανοξείδωτου χάλυβα στην πλευρά θέρμανσης και πόσιμου νερού είναι κατασκευασμένοι από ανοξείδωτο χάλυβα υψηλής ποιότητας (1.4404). Χαμηλές επικαθίσεις αλάτων Στην πλευρά του νερού του θερμοσίφωνα μπορούν να καθιζήσουν άλατα μόνο μία φορά. Με τον τρόπο αυτόν, όλοι οι σωλήνες ανταλλάκτη θερμότητας από ανοξείδωτο χάλυβα που βρίσκονται στο νερό του θερμοσίφωνα παραμένουν καθαροί. Έτσι, δεν είναι δυνατόν να δημιουργηθούν επικαθίσεις αλάτων που επιδεινώνουν διαρκώς την απόδοση μετάδοσης θερμότητας (όπως σε άλλους τύπους θερμοσίφωνα) κατά τη διάρκεια ζωής του θερμοσίφωνα. Λόγω της θερμικής και πιεστικής διαστολής και των υψηλών ταχυτήτων ροής στον ανταλλάκτη θερμότητας του πόσιμου νερού, τυχόν υπολείμματα αλάτων διαλύονται και απομακρύνονται και πάλι. Οικονομική λειτουργία Η πλήρης θερμική μόνωση του δοχείου του θερμοσίφωνα ελαττώνει κατά πολύ τις θερμικές απώλειες κατά τη λειτουργία και εξασφαλίζει έτσι την οικονομική αξιοποίηση της χρησιμοποιούμενης ενέργειας θέρμανσης. 8

9 2.4 Πρόσθετα εξαρτήματα για τον θερμοσίφωνα ζεστού νερού 24.1 Φρένα κυκλοφορίας 2 x Περιγραφή προϊόντος Για να αποφευχθεί η απώλεια θερμότητας μέσω των αγωγών σύνδεσης όταν η αντλία θέρμανσης είναι σβηστή και δεν λαμβάνεται πόσιμο νερό (κυκλοφορία λόγω βαρύτητας), θα πρέπει να συνδεθούν φρένα κυκλοφορίας EKSGB (προαιρετικά) στις συνδέσεις του θερμοσίφωνα Προστασία από εγκαύματα Οι θερμοκρασίες νερού άνω των 60 C συνεπάγονται κίνδυνο εγκαυμάτων. Με την τοποθέτηση ενός μηχανισμού προστασίας από τα εγκαύματα (κατά την εγκατάσταση) είναι δυνατόν να ρυθμιστεί ελεύθερα και να περιοριστεί η θερμοκρασία του ζεστού νερού. 9

10 3 x Τοποθέτηση και εγκατάσταση 3.1 Υδραυλική Τοποθέτηση και εγκατάσταση σύνδεση συστήματος Εικόνα 3-1 Τυπική δομή μιας ηλιακής εγκατάστασης Daikin με EKHWP300A (η Daikin συνιστά ετερόπλευρη σύνδεση) Εικόνα 3-2 Τυπική δομή μιας ηλιακής εγκατάστασης Daikin με EKHWP500A (η Daikin συνιστά ετερόπλευρη σύνδεση) 1 Εξωτερική συσκευή 2 Εσωτερική συσκευή 3 Ανταλλάκτης θερμότητας ψυκτικού υγρού (1η βαθμίδα) 4 Ανταλλάκτης θερμότητας νερού (2η βαθμίδα) 5 Συμπιεστής 6 Αντλία θέρμανσης 7 Βαλβίδα αποκοπής 8 Βαλβίδα εναλλαγής 3 δρόμων με μοτέρ κίνησης 9 Θερμοσίφωνας (Εικόνα 3-1: EKHWP300A, Εικόνα 3-2: EKHWP500A) 10 Διανομέας κυκλώματος θέρμανσης 11 Θερμαντικό σώμα 12 Εισαγωγή κυκλώματος θέρμανσης 13 Εισαγωγή πλήρωσης θερμοσίφωνα 14 Επιστροφή 15 Θερμοσίφωνας ζεστού νερού για αντλίες αέρα-νερούθερμότητας και 16 Πεδίο συλλέκτη 17 Αγωγός σύνδεσης ψυχρού νερού 18 Αγωγός διανομής θερμού νερού 19 Σύνδεση υπερχείλισης ασφαλείας 10

11 3 x Τοποθέτηση και εγκατάσταση 3.2 Τοποθέτηση ΠΡΟΣΟΧΗ! Τοποθετήστε τον θερμοσίφωνα μόνο σε χώρο με δάπεδο επαρκούς αντοχής (1050 kg/m² μαζί με ένα περιθώριο ασφαλείας). Το δάπεδο πρέπει να είναι επίπεδο και ομαλό. Η τοποθέτηση στο ύπαιθρο επιτρέπεται μόνον υπό ορισμένες προϋποθέσεις. Ο θερμοσίφωνας δεν πρέπει να τοποθετηθεί σε σημείο που δέχεται διαρκώς ηλιακή ακτινοβολία, καθώς η υπεριώδης ακτινοβολία και τα καιρικά φαινόμενα καταστρέφουν το πλασιτκό. Ο θερμοσίφωνας πρέπει να τοποθετηθεί σε σημείο προστατευμένο από τον παγετό. Βεβαιωθείτε ότι η εταιρεία ύδρευσης δεν παρέχει διαβρωτικό πόσιμο νερό. Σε κάποιες περιπτώσεις πιθανόν να χρειαστεί κατάλληλη επεξεργασία του νερού. Η λανθασμένη τοποθέτηση και εγκατάσταση ακυρώνει την εγγύηση του κατασκευαστή της συσκευής. Σε περίπτωση αποριών, επικοινωνήστε με την τεχνική υπηρεσία εξυπηρέτησης πελατών. Αφαιρέστε τη συσκευασία. Απορρίψτε τα υλικά συσκευασίας κατάλληλα ώστε να μην βλάπτεται το περιβάλλον. Μεταφέρετε προσεκτικά τον θερμοσίφωνα, χρησιμοποιώντας τις χειρολαβές. Τοποθετήστε τον θερμοσίφωνα στο σημείο τοποθέτησης. Τηρήστε τη συνιστώμενη απόσταση από τον τοίχο (200 mm). 3.3 Εγκατάσταση Παραδοτέο προϊόν Θερμοσίφωνας EKHWP300A ή EKHWP500A Σετ σύνδεσης αντλίας αέρα-νερού-θερμότητας EKHBRD* Γενική παρουσίαση συνδέσεων 1 Ηλιακό σύστημα: Εισαγωγή (1 ÜM) 2 Παροχή ψυχρού νερού (1 AG)* 3 Ζεστό νερό (1 AG)* 4 Εισαγωγή πλήρωσης θερμοσίφωνα (1 AG)* 5 Επιστροφή πλήρωσης θερμοσίφωνα (1 AG)* 6 Επιστροφή υποστήριξης θέρμανσης (μόνο EKHWP500A) (1 AG)* 7 Εισαγωγή υποστήριξης θέρμανσης (μόνο EKHWP500A) (1 AG)* 10 Δοχείο θερμοσίφωνα (διπλό τοίχωμα από πολυπροπυλένιο με θερμική μόνωση αφρώδους υλικού PUR) 17 Καμία χρήση 19 Ένδειξη στάθμης πλήρωσης 21 Περίβλημα βύθισης αισθητήρα για αισθητήρα θερμοκρασίας θερμοσίφωνα 25 Πινακίδα τύπου 26 Σύνδεση υπερχείλισης ασφαλείας (Tr. 32x3 AG) * Συνιστώμενα πρόσθετα εξαρτήματα: Φρένα κυκλοφορίας EKSGB (2 τμχ.) Εικόνα 3-3 Εξωτερικές συνδέσεις (παρουσιάζονται στον EKHWP500A) 11

12 3 x Τοποθέτηση και εγκατάσταση Υποδείξεις για τη σύνδεση νερού ΠΡΟΣΟΧΗ! Εάν ο θερμοσίφωνας έχει συνδεθεί σε σύστημα θέρμανσης, στο οποίο χρησιμοποιούνται σωληνώσεις ή θερμαντικά σώματα από χάλυβα ή μη στεγανοί σωλήνες ενδοδαπέδιας θέρμανσης ενδέχεται να εισέλθει λάσπη ή ρινίσματα στον θερμοσίφωνα και να προκληθεί απόφραξη, τοπική υπερθέρμανση ή βλάβες λόγω διάβρωσης. Ξεπλύνετε τους αγωγούς πριν την πλήρωση του ανταλλάκτη θερμότητας. Ξεπλύνετε το δίκτυο διανομής θερμότητας (σε υπάρχον σύστημα θέρμανσης). Τοποθετήστε φίλτρο ρύπων στο σύστημα θέρμανσης. Για αγωγούς πόσιμου νερού εφαρμόστε τις διατάξεις των προτύπων EN 806 και EN Για τη θέση και τις διαστάσεις των συνδέσεων, ανατρέξτε στην Εικόνα 3-3. Μονώστε προσεκτικά τις σωληνώσεις ζεστού νερού για να αποφευχθούν οι απώλειες θερμότητας. Τοποθετήστε τον θερμοσίφωνα κοντά στα σημεία λήψης, ώστε να μην υπάρξει ανάγκη τοποθέτησης αγωγού κυκλοφορίας. Εάν παρ' όλα αυτά χρειάζεται αγωγός κυκλοφορίας, θα πρέπει να τοποθετηθεί σύμφωνα με τη σχηματική παρουσίαση στην Εικόνα 3-1 ή Εικόνα 3-2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι θερμοκρασίες νερού >60 C συνεπάγονται κίνδυνο εγκαυμάτων. Αυτό μπορεί να συμβεί όταν χρησιμοποιείται ηλιακή ενέργεια, όταν ενεργοποιείται η λειτουργία προστασίας από τη Legionella ή εάν έχει ρυθμιστεί ονομαστική θερμοκρασία ζεστού νερού 60 C. Τοποθετήστε έναν μηχανισμό προστασίας από τα εγκαύματα (βλ. Ενότητα 24.2 Προστασία από εγκαύματα ) Τοποθέτηση 1 Εάν χρησιμοποιούνται φρένα κυκλοφορίας (βλ. Ενότητα 24.1 Φρένα κυκλοφορίας ), θα πρέπει να τοποθετηθούν στις συνδέσεις σωληνώσεων του θερμοσίφωνα. 2 Συνδέστε τον σωλήνα εκροής με τη σύνδεση υπερχείλισης ασφαλείας (Εικόνα 3-3, σύνδεση 19). Χρησιμοποιήστε διαφανή σωλήνα εκροής (το εκρέον νερό πρέπει να είναι ορατό). Συνδέστε τον σωλήνα εκροής σε εγκατάσταση αποχέτευσης με κατάλληλες διαστάσεις. Ο αγωγός απορροής δεν θα πρέπει να διαθέτει μηχανισμό διακοπής ροής. 3 Ελέγξτε την πίεση του νερού στη σύνδεση ψυχρού νερού (< 6 bar). Εάν η πίεση στον αγωγό πόσιμου νερού είναι υψηλή, τοποθετήστε σύστημα ελάττωσης πίεσης και περιορίστε την πίεση του νερού κάτω από τα 6bar. 4 Κάντε τη σύνδεση με την παροχή ψυχρού νερού (Εικόνα 3-3, σύνδεση 2). 5 Κάντε τις συνδέσεις με το δίκτυο διανομής ψυχρού νερού και τοποθετήστε τον μηχανισμό προστασίας από τα εγκαύματα. 6 Κάντε τις συνδέσεις με την εσωτερική μονάδα της αντλίας αέρα-νερού-θερμότητας EKHBRD*: Βεβαιωθείτε ότι έχουν παραδοθεί όλα τα εξαρτήματα συναρμολόγησης. 12

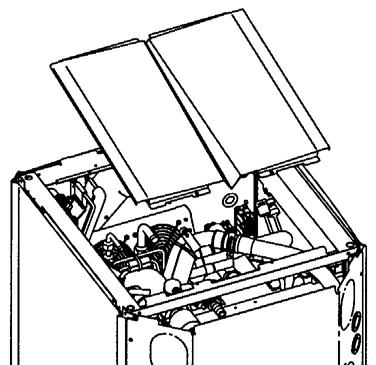

13 3 x Τοποθέτηση και εγκατάσταση A1 A2 B C D E F G H I J K L Εικόνα 3-4 Περιεχόμενο συσκευασίας εξαρτημάτων συναρμολόγησης A0 A0 B C D E Σωλήνας εισαγωγής Σωλήνας επιστροφής Πώμα απόφραξης με στεγανωτικό δακτύλιο Σφιγκτήρες Σφιγκτήρας Γωνία στήριξης για βαλβίδα εναλλαγής 3 δρόμων με βίδες στερέωσης F G H I J K L Μοτέρ βαλβίδας Πρόσθετα εξαρτήματα για μοτέρ βαλβίδας Στόμια σύνδεσης για βαλβίδα εναλλαγής 3 δρόμων Στεγανωτικό χείλος για τη δίοδο στο πίσω τοίχωμα Ελαστικός δακτύλιος για δρομολόγηση καλωδίων στο πίσω τοίχωμα Θερμίστορ για θερμοσίφωνα Βαλβίδα εναλλαγής 3 δρόμων Αφαιρέστε το εμπρός διακοσμητικό κάλυμμα και το επάνω κάλυμμα της εσωτερικής μονάδας. Για αφαιρέσετε το διακοσμητικό κάλυμμα, αφαιρέστε τις δύο βίδες στο κάτω μέρος και κατόπιν ανασηκώστε το κάλυμμα. Αφαιρέστε την επάνω πλάκα εκροής της εσωτερικής μονάδας. 4x Εικόνα 3-5 Αφαίρεση καλύμματος Θέση εγκατάστασης: Η βαλβίδα εναλλαγής 3 δρόμων πρέπει να τοποθετηθεί στην εσωτερική μονάδα. 1 1 Από την εσωτερική μονάδα 2 Προς τον θερμοσίφωνα 3 Προς σύστημα θέρμανσης χώρου 3 Εικόνα Θέση εγκατάστασης βαλβίδας εναλλαγής 3 δρόμων 13

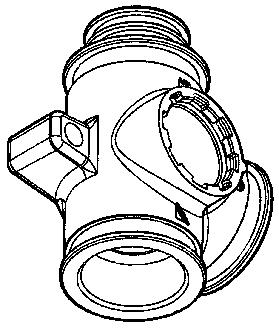

14 3 x Τοποθέτηση και εγκατάσταση Αποσυσκευάστε το σώμα και το μοτέρ της βαλβίδας εναλλαγής 3 δρόμων. Ελέγξτε το περιεχόμενο της συσκευασίας πρόσθετων εξαρτημάτων (βλ. Εικόνα 3-4, θέση G), που παραδόθηκε μαζί με το μοτέρ. 1 Χιτώνιο 2 Περίβλημα του μοτέρ βαλβίδας 3 Βίδα 4 Περιστροφικό κουμπί Εικόνα Πρόσθετα εξαρτήματα για μοτέρ βαλβίδας Τοποθετήστε το χιτώνιο πάνω στη βαλβίδα και περιστρέψτε τη βαλβίδα έτσι ώστε το χιτώνιο να βρεθεί στη θέση που φαίνεται στην Εικόνα 3-8. Εικόνα 3-8 Θέση βαλβίδας εναλλαγής 3 δρόμων Εάν η βαλβίδα δεν τοποθετηθεί με τον τρόπο αυτόν πριν από την εγκατάσταση του μοτέρ, τότε η βαλβίδα κατά τη λειτουργία θα επιτρέπει την εισροή τόσο προς τον θερμοσίφωνα όσο και προς το σύστημα θέρμανσης χώρου. Εγκαταστήστε το σώμα της βαλβίδας εναλλαγής 3 δρόμων. Προχωρήστε ως εξής (βλ. επίσης Εικόνα 3-9): Αφαιρέστε τους βραχίονες από τον σωλήνα εισαγωγής (1). Χωρίστε τον σωλήνα (2). Τοποθετήστε το εξάρτημα σύνδεσης (βλ. Εικόνα 3-4, θέση H) στη σύνδεση της βαλβίδας εναλλαγής 3 δρόμων (3). Τοποθετήστε τη βαλβίδα εναλλαγής 3 δρόμων στον σωλήνα εισαγωγής (4). Τοποθετήστε τους βραχίονες ασφάλειας (5, 6, 7). Τοποθετήστε το μοτέρ (8). Ωθήστε το μοτέρ πάνω στο χιτώνιο. Φρονίστε να μην περιστραφεί το χιτώνιο, ώστε να μην αλλάξει η καθορισμένη θέση της βαλβίδας. 1 2 A 3 A Εικόνα 3-9 Εγκατάσταση βαλβίδας εναλλαγής 3 δρόμων 14

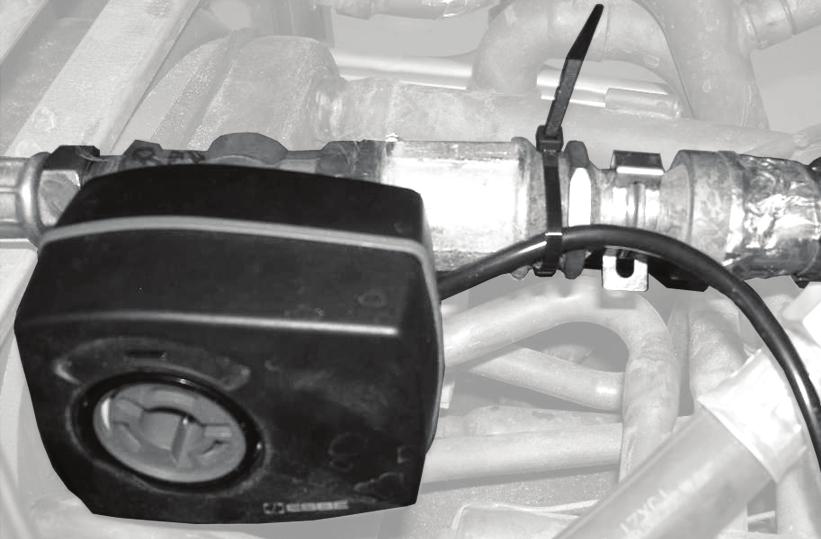

15 3 x Τοποθέτηση και εγκατάσταση Τοποθετήστε το περιστροφικό κουμπί στο περίβλημα του μοτέρ βαλβίδας - βλ. Εικόνα Σύστημα θέρμανσης Θερμοσίφωνας χώρου Εικόνα 3-10 Περιστροφικό κουμπί περιβλήματος μοτέρ βαλβίδας Βεβαιωθείτε ότι το περιστροφικό κουμπί έχει τοποθετηθεί εντελώς προς τα μέσα, ώστε να είναι δυνατός ο αυτόματος χειρισμός του από τη μονάδα. Εάν το περιστροφικό κουμπί ανασηκωθεί ελαφρώς, μπορείτε να το χειριστείτε διά χειρός. Στερεώστε το καλώδιο τροφοδοσίας ρεύματος με ένα δετικό καλωδίων (ευθύνη του εγκαταστάτη) στο σώμα της βαλβίδας εναλλαγής 3 δρόμων - βλ. Εικόνα Εικόνα 3-11 Καλώδιο τροφοδοσίας ρεύματος βαλβίδας εναλλαγής 3 δρόμωνl ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας και επικίνδυνου τραυματισμού και εγκαυμάτων κατά το άγγιγμα των ηλεκτρικών μερών. Πριν από κάθε εργασία στα ηλεκτροφόρα εξαρτήματα, αποσυνδέστε τα από την παροχή ρεύματος (κλείστε την ασφάλεια ή τον γενικό διακόπτη) και ασφαλίστε τα από την ακούσια επανενεργοποίηση. Η δημιουργία ηλεκτρικών συνδέσεων πρέπει να γίνει μόνο από τεχνικό προσωπικό με ηλεκτροτεχνική εκπαίδευση με τήρηση των ισχυόντων προτύπων και οδηγιών, καθώς και των κανονισμών της ηλεκτρικής εταιρείας. Κάντε τις ηλεκτρικές συνδέσεις στον ηλεκτρικό πίνακα της εσωτερικής μονάδας. Ανατρέξτε στην παρακάτω εικόνα: X2M Βαλβίδα εναλλαγής 3 δρόμων BLU BLK BRN N Y L Εικόνα 3-12 Ηλεκτρική σύνδεση της βαλβίδας εναλλαγής 3 δρόμων στην εσωτερική μονάδα Βεβαιωθείτε ότι η καλωδίωση εντός της μονάδας πραγματοποιείται κανονικά (το σχετικό διάγραμμα περιλαμβάνεται στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας). Λάβετε υπόψη σας επίσης το διάγραμμα ηλεκτρικής συνδεσμολογίας που παρέχεται με την εσωτερική μονάδα. 15

16 3 x Τοποθέτηση και εγκατάσταση Συνδέστε τους εύκαμπτους σωλήνες όπως φαίνεται στην Εικόνα 3-13.! Αφαιρέστε προηγουμένως τα πώματα στη σύνδεση επιστροφής της εσωτερικής μονάδας. A1 A2 B C D E 1 Κάτοψη (επάνω) 2 Πλευρική όψη 3 Επένδυση πλευρικού τοιχώματος I K J K J I 3 A1 A1 A2 A2 1 2! A0 A0 B C D E I J K Σωλήνας εισαγωγής Σωλήνας επιστροφής Πώμα απόφραξης με στεγανωτικό δακτύλιο Σφιγκτήρες Σφιγκτήρας Γωνία στήριξης για βαλβίδα εναλλαγής 3 δρόμων με βίδες στερέωσης Στεγανωτικό χείλος για τη δίοδο στο πίσω τοίχωμα Ελαστικός δακτύλιος για δρομολόγηση καλωδίων στο πίσω τοίχωμα Θερμίστορ για θερμοσίφωνα Εικόνα 3-13 Σύνδεση εύκαμπτων σωλήνων στην εσωτερική μονάδα Συνδέστε το καλώδιο του θερμίστορ στον ηλεκτρικό πίνακα της εσωτερικής μονάδας. Βεβαιωθείτε προηγουμένως ότι η τροφοδοσία ρεύματος έχει διακοπεί. Λάβετε υπόψη σας το διάγραμμα ηλεκτρικής συνδεσμολογίας που παρέχεται με την εσωτερική μονάδα. Η απόσταση ανάμεσα στο καλώδιο θερμίστορ και το καλώδιο ρεύματος πρέπει να είναι τουλάχιστον 50 mm, ώστε το καλώδιο θερμίστορ να μην υφίσταται ηλεκτρομαγνητικές παρεμβολές. Συνδέστε το βύσμα του καλωδίου θερμίστορ στην υποδοχή X11A της κάρτας κυκλώματος. Για την εκτόνωση τάσεων, στερεώστε το καλώδιο με δετικό καλωδίων στα κατάλληλα άγκιστρα στερέωσης. Κατά τη δρομολόγηση του καλωδίου, βεβαιωθείτε ότι το καλώδιο δεν εμποδίζει την τοποθέτηση του καλύμματος της εσωτερικής μονάδας. Υπόδειξη: Εμφανίζεται μόνο η καλωδίωση του κτηρίου που σχετίζεται με την εγκατάσταση. >50 mm X2M way valve NYL BLU BLK BRN Ευθυγραμμίστε το θερμίστορ στον σωλήνα αισθητήρα μέχρι βάθους τοποθέτησης 80 cm (βλ. εγχειρίδιο χειρισμού και εγκατάστασης EKSRPS3). A3P X11A Εικόνα 3-14 Σύνδεση εσωτερικής μονάδας 16

17 3 x Τοποθέτηση και εγκατάσταση Προαιρετικά: Σύνδεση καλωδίου για ηλιακή προτεραιότητα Συνδέστε την ηλιακή μονάδα EKRP1HBAA στον ηλεκτρικό πίνακα της εσωτερικής μονάδας. Δείτε το παρεχόμενο εγχειρίδιο εγκατάστασης της ηλιακής μονάδας. Συνδέστε το καλώδιο ηλιακής προτεραιότητας EKS στην κάρτα ηλιακού συστήματος (A7P). Η παράμετρος 6-03 στην εσωτερική μονάδα πρέπει να είναι ρυθμισμένη στο "1". Y3 OFF ON X2A/CN2 YC X1A EKS A7P A7P Εφόσον υπάρχει επαρκής ηλιακή απόδοση, είναι δυνατόν να φραχθεί η συμπληρωματική θέρμανση μέσω της αντλίας θερμότητας. EKSRPS3 EKHBRD* Τοποθετήστε και πάλι την πλάκα εκροής στην εσωτερική μονάδα. Τοποθετήστε το επάνω κάλυμμα και το διακοσμητικό κάλυμμα Πλήρωση ανταλλάκτη θερμότητας ζεστού νερού 1) Ανοίξτε το εξάρτημα διακοπής στον αγωγό ψυχρού νερού. 2) Ανοίξτε τα σημεία λήψης ψυχρού νερού ώστε να είναι δυνατόν να ρυθμιστεί όσο το δυνατόν μεγαλύτερη ποσότητα λήψης. 3) Μετά την εκροή νερού από τα σημεία λήψης, μη διακόψετε τη ροή ψυχρού νερού ώστε να εξαερωθεί πλήρως ο ανταλλάκτης θερμότητας και να απομακρυνθούν τυχόν ρύποι ή υπολείμματα. 4) Κλείστε τις στρόφιγγες λήψης μετά από έκπλυση 10 λεπτών περίπου Πλήρωση δοχείου θερμοσίφωνα Εικόνα 3-15 Σύνδεση καλωδίου για ηλιακή προτεραιότητα 1) Συνδέστε τον σωλήνα πλήρωσης με μηχανισμό αποτροπής επιστροφής (½") στη στρόφιγγα KFE της μονάδας ρύθμισης και αντλίας EKSRPS3. 2) Γεμίστε το δοχείο θερμοσίφωνα μέχρι να αρχίσει να εκρέει νερό από τη σύνδεση υπερχείλισης ασφαλείας (Εικόνα 3-3, θέση 26) Πλήρωση εγκατάστασης θέρμανσης και κυκλώματος πλήρωσης θερμοσίφωνα Βλ. εγχειρίδιο χειρισμού και εγκατάστασης της αντλίας αέρα-νερού-θερμότητας EKHBRD*. 17

18 4 x Έναρξη λειτουργίας και τερματισμός λειτουργίας 4.1 Πρώτη Έναρξη λειτουργίας έναρξη και λειτουργίας τερματισμός λειτουργίας Προϋποθέσεις Ο θερμοσίφωνας είναι τοποθετημένος και πλήρως συνδεδεμένος. Η εγκατάσταση θέρμανσης και η εγκατάσταση ζεστού νερού είναι πληρωμένες στη σωστή πίεση. Ο θερμοσίφωνας είναι πληρωμένος μέχρι το χείλος υπερχείλισης. Ηλιακή εγκατάσταση: Όλες οι υδραυλικές και ηλεκτρικές συνδέσεις έχουν πραγματοποιηθεί σύμφωνα με το εγχειρίδιο εγκατάστασης. Έλεγχοι πριν από την έναρξη λειτουργίας Ελέγξτε τη στεγανότητα όλων των συνδέσεων. Έναρξη λειτουργίας Ελέγξτε όλα τα σημεία του παρεχόμενου καταλόγου σημείων ελέγχου. Καταγράψτε τα αποτελέσματα των ελέγχων και υπογράψτε τον κατάλογο μαζί με τον χρήστη. Ενεργοποιήστε την αντλία θερμότητας EKHBRD* και εκκινήστε και διαμορφώστε τον τρόπο λειτουργίας παραγωγής ζεστού νερού (βλ. εγχειρίδιο χειρισμού και εγκατάστασης EKHBRD*). Μόνον όταν όλα τα σημεία του καταλόγου μπορούν να απαντηθούν με Ναι επιτρέπεται να τεθεί σε λειτουργία ο. Κατάλογος σημείων ελέγχου για την έναρξη λειτουργίας 1. Ο θερμοσίφωνας έχει ρυθμιστεί σωστά, σύμφωνα με μια επιτρεπόμενη παραλλαγή τοποθέτησης και χωρίς ορατές βλάβες; ναι 2. Ο θερμοσίφωνας έχει πληρωθεί με νερό μέχρι το χείλος υπερχείλισης; ναι 3. Σε περίπτωση ανακαίνισης: Ξεπλύθηκε το δίκτυο διανομής θερμότητας; ναι 4. Έχει συνδεθεί η σύνδεση υπερχείλισης ασφαλείας με ελεύθερο αγωγό αποχέτευσης; ναι 5. Είναι η πίεση νερού συστήματος <6 bar; ναι 6. Έχει εξαερωθεί το κύκλωμα θέρμανσης; ναι 7. Είναι στεγανές όλες οι υδραυλικές συνδέσεις (διαρροές); ναι 8. Λειτουργεί η εγκατάσταση χωρίς ελλείψεις; ναι 9. Σε περίπτωση νέας εγκατάστασης: Παραδόθηκε το εγχειρίδιο χρήσης και εκπαιδεύτηκε ο ιδιοκτήτης; ναι Τόπος και ημερομηνίας: Υπογραφή εγκαταστάτη: Υπογραφή ιδιοκτήτη: 18

19 4.2 Τερματισμός λειτουργίας 4 x Έναρξη λειτουργίας και τερματισμός λειτουργίας Προσωρινή διακοπή χρήσης ΠΡΟΣΟΧΗ! Μια εγκατάσταση θέρμανσης σε προσωρινή διακοπή χρήσης μπορεί να παγώσει σε περίπτωση ψύχους και να υποστεί βλάβη. Φροντίστε να αδειάζετε την εγκατάσταση θέρμανσης κατά την προσωρινή διακοπή χρήσης για να αποτρέψετε τον κίνδυνο παγώματος. Εάν δεν χρειάζεται παραγωγή θερμότητας για μεγάλο χρονικό διάστημα, η εγκατάσταση θέρμανσης μπορεί να απενεργοποιηθεί προσωρινά από τον διακόπτη ρεύματος. Εάν υπάρχει κίνδυνος παγετού πρέπει: θέστε ξανά σε λειτουργία την ηλιακή εγκατάσταση ή λάβετε τα κατάλληλα μέτρα κατά του ψύχους για τη συνδεδεμένη εγκατάσταση θέρμανσης και το συλλέκτη θερμού νερού (π.χ. εκκένωση). Σε περίπτωση που ο κίνδυνος να παγώσει η εγκατάσταση συνεχίζει να υφίσταται για μερικές μέρες, μπορείτε να αποφύγετε την εκκένωση του συλλέκτη θερμού νερού εάν η εγκατάσταση είναι καλά θερμομονωμένη και εάν ελέγχετε τακτικά τη θερμοκρασία του συλλέκτη ώστε να μην πέσει κάτω των +3 C. Προστασία κατά του ψύχους για το συνδεδεμένο σύστημα κατανομής θέρμανσης δεν υπάρχει. Εκκένωση θερμοσίφωνα Απενεργοποιήστε τον κεντρικό διακόπτη και λάβετε τα κατάλληλα μέτρα προφύλαξης για την αποτροπή εσφαλμένης επανενεργοποίησης. Συνδέστε τον εύκαμπτο σωλήνα στη σύνδεση σωλήνα της στρόφιγγας KFE στην επιστροφή του ηλιακού συστήματος. Αδειάστε το νερό του δοχείου Οριστική διακοπή χρήσης Τερματίστε τη λειτουργία της αντλίας αέρα-νερού-θερμότητας EKHBRD* (δείτε το αντίστοιχο εγχειρίδιο χειρισμού και εγκατάστασης). Τερματίστε τη λειτουργία της ηλιακής μονάδας ρύθμισης και αντλίας EKSRPS3 (δείτε το αντίστοιχο εγχειρίδιο χειρισμού και εγκατάστασης). Αποσυνδέστε τον θερμοσίφωνα από όλες τις ηλεκτρικές και υδραυλικές συνδέσεις. Αποσυναρμολογήστε τον θερμοσίφωνα ακολουθώντας τις οδηγίες συναρμολόγησης (Ενότητα 3 Τοποθέτηση και εγκατάσταση ) με την αντίστροφη σειρά. Απορρίψτε τον θερμοσίφωνα με κατάλληλο τρόπο. Υποδείξεις σχετικά με την απόρριψη Η Daikin μέσω της φιλικής προς το περιβάλλον κατασκευής της ηλιακής εγκατάστασης, πληροί όλες τις προϋποθέσεις για απόρριψη φιλική προς το περιβάλλον. Κατά την απόρριψη, να συγκεντρώνετε εκείνα τα απορρίμματα τα οποία είτε μπορούν να ανακυκλωθούν είτε μπορούν να αξιοποιηθούν θερμικά. Χωρίστε τα μεταχειρισμένα υλικά, τα οποία μπορούν να ανακυκλωθούν, ανάλογα με τον τύπο τους. 19

20 5 x Χειρισμός και συντήρηση 5.1 Χειρισμός και συντήρηση Για τη λειτουργία του θερμοσίφωνα δεν απαιτούνται ιδιαίτεροι χειρισμοί. Η ρύθμιση πραγματοποιείται μέσω της συνδεδεμένης αντλία αέρα-νερού-θερμότητας EKHBRD* και επίσης, με συνδεδεμένη ηλιακή εγκατάσταση, μέσω της μονάδας ρύθμισης και αντλίας EKSRPS3. Ανά τακτά διαστήματα ελέγξτε τη στάθμη πλήρωσης του δοχείου του θερμοσίφωνα και συμπληρώστε νερό εάν χρειάζεται. 5.2 Επιθεώρηση και συντήρηση Λόγω της κατασκευής του, ο θερμοσίφωνας δεν χρειάζεται ουσιαστικά καμία συντήρηση. Δεν χρειάζονται συστήματα προστασίας από τη διάβρωση (π.χ. άνοδος προστασίας). Εργασίες συντήρησης όπως η αντικατάσταση προστατευτικής ανόδου ή ο εσωτερικός καθαρισμός του θερμοσίφωνα είναι συνεπώς περιττές. Η τακτική επιθεώρηση του θερμοσίφωνα εξασφαλίζει μεγάλη διάρκεια ζωής και απρόσκοπτη λειτουργία. Έλεγχοι κατά την ετήσια συντήρηση ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ηλεκτροπληξίας και επικίνδυνου τραυματισμού και εγκαυμάτων κατά το άγγιγμα των ηλεκτρικών μερών. Εάν η μονάδα ρύθμισης και αντλίας EKSRPS3 έχει συνδεθεί στον θερμοσίφωνα, το εξάρτημα αυτό πρέπει να αποσυνδεθεί πριν από την έναρξη των εργασιών επιθεώρησης και συντήρησης (π.χ. απενεργοποίηση ασφάλειας ή γενικού διακόπτη και αποτροπή ακούσιας επανενεργοποίησή τους). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι λανθασμένες εργασίες στα ηλεκτροφόρα εξαρτήματα μπορούν να απειλήσουν τη ζωή και την υγεία του τεχνικού και να επηρεάσουν τη λειτουργία του συστήματος. Η αντιμετώπιση των προβλημάτων στα ηλεκτροφόρα εξαρτήματα πρέπει να εκτελείται αποκλειστικά από τεχνικούς συστημάτων θέρμανσης εξουσιοδοτημένους και αναγνωρισμένους από την εταιρεία παροχής ηλεκτρισμού. Οπτικός έλεγχος της γενικής κατάστασης του θερμοσίφωνα. Οπτικός έλεγχος των συνδέσεων και των αγωγών. Σε περίπτωση βλαβών, αντιμετωπίστε το αίτιο. Αντικατάσταση ελαττωματικών εξαρτημάτων. Έλεγχος όλων των ηλεκτρικών εξαρτημάτων, των συνδέσεων και των αγωγών. Επισκευή ή αντικατάσταση όλων των ελαττωματικών εξαρτημάτων. Έλεγχος της πίεσης νερού στην τροφοδοσία ψυχρού νερού (<6 bar). Εάν χρειάζεται, τοποθέτηση ή ρύθμιση του συστήματος ελάττωσης πίεσης. Οπτικός έλεγχος στάθμης πλήρωσης θερμοσίφωνα (στάθμη νερού στο χείλος υπερχείλισης). Εάν χρειάζεται, συμπλήρωση νερού θερμοσίφωνα μέχρι το χείλος υπερχείλισης. Έλεγχος σύνδεσης υπερχείλισης ασφαλείας και σωλήνα απορροής ως προς τη στεγανότητα, την ελεύθερη απορροή και την κλίση. Εάν χρειάζεται, καθαρισμός και επανατοποθέτηση του αγωγού υπερχείλισης ασφαλείας και του σωλήνα απορροής και αντικατάσταση των ελαττωματικών εξαρτημάτων. Καθαρισμός θερμοσίφωνα (ετησίως) Καθαρισμός του ανθεκτικού πλαστικού με μαλακό ύφασμα και ήπιο καθαριστικό μέσο. Μην χρησιμοποιείτε ισχυρά καθαριστικά μέσα καθώς θα φθαρεί η πλαστική επιφάνεια. 20

21 6 x Τεχνικά στοιχεία 6 Τεχνικά στοιχεία EKHWP300A EKHWP500A Βασικά στοιχεία Μονάδα Συνολική χωρητικότητα θερμοσίφωνα λίτρα Βάρος, κενό kg Συνολικό βάρος, πλήρες kg Διαστάσεις (Μ x Π x Υ) cm 59,5 x 61,5 x x 79 x 159 Μέγιστη επιτρεπόμενη θερμοκρασία νερού θερμοσίφωνα C Κατανάλωση θερμότητας ετοιμότητας στους 60 C kwh/24h 1,3 1,4 Θέρμανση πόσιμου νερού (ανοξείδωτος χάλυβας) Χωρητικότητα πόσιμου νερού λίτρα 27,8 28,4 Μέγιστη πίεση λειτουργίας bar 6 6 Εμβαδόν ανταλλάκτη θερμότητας πόσιμου νερού m 2 5,7 5,9 Μέση ειδική θερμική απόδοση W/K Ανταλλάκτης θερμότητας πλήρωσης θερμοσίφωνα (ανοξείδωτος χάλυβας) Χωρητικότητα ανταλλάκτη θερμότητας λίτρα 12,3 17,4 Εμβαδόν ανταλλάκτη θερμότητας m 2 2,5 3,7 Μέση ειδική θερμική απόδοση W/K Ηλιακή υποστήριξη θέρμανσης (ανοξείδωτος χάλυβας) Χωρητικότητα ανταλλάκτη θερμότητας 4,8 Εμβαδόν ανταλλάκτη θερμότητας m 2 1,0 Μέση ειδική θερμική απόδοση W/K 310 Συνδέσεις σωλήνων Ψυχρό και ζεστό νερό ίντσες 1" AG 1" AG Εισαγωγή και επιστροφή θέρμανσης ίντσες 1" AG 1" AG Πιν. 6-1 Βασικά στοιχεία θερμοσίφωνα 21

22 7 x Ευρετήριο Α Αγωγός κυκλοφορίας Αγωγοί πόσιμου νερού Αντιδιαβρωτική προστασία Αντλία θερμότητας Σετ σύνδεσης Συνοδευτικό υλικό τεκμηρίωσης Χειρισμός Απόσταση από τον τοίχο Ασφάλεια Γ Γενική παρουσίαση συνδέσεων , 11 Δ Διακοπή χρήσης Οριστική Προσωρινά Δομή και εξαρτήματα Ε Εγκατάσταση Ηλεκτρική , 15 Υδραυλική Έναρξη λειτουργίας Κατάλογος σημείων ελέγχου Προϋποθέσεις Επεξήγηση συμβόλων Η Ηλεκτρονικό σύστημα ρύθμισης Κ Κίνδυνος παγώματος Κίνδυνοι Καθαρισμός Κατάλογος σημείων ελέγχου για την έναρξη λειτουργίας.18 Μ Μονάδα ρύθμισης και αντλιών EKSRPS Π Πίεση νερού Παραδοτέο προϊόν Περιγραφή προϊόντος Πινακίδα τύπου , 11 Πλήρωση Προειδοποιήσεις Προστασία από εγκαύματα , 12 Προστατευτική άνοδος , 20 Σ Σύνδεση από την πλευρά πόσιμου νερού Σύνδεση υπερχείλισης ασφαλείας , 20 Σκληρότητα νερού Συνδέσεις και διαστάσεις Συνοδευτικό υλικό τεκμηρίωσης Τ Τεχνικά στοιχεία Τοποθέτηση Τρόποι λειτουργίας Υ Υδραυλική σύνδεση συστήματος Υποδείξεις σχετικά με την ασφάλεια λειτουργίας Φ Φίλτρο ρύπων Φρένο κυκλοφορίας Χ Χώρος τοποθέτησης συσκευής Απαιτήσεις Χειρισμός Χρήση σύμφωνα με τους κανόνες Ευρετήριο 22
