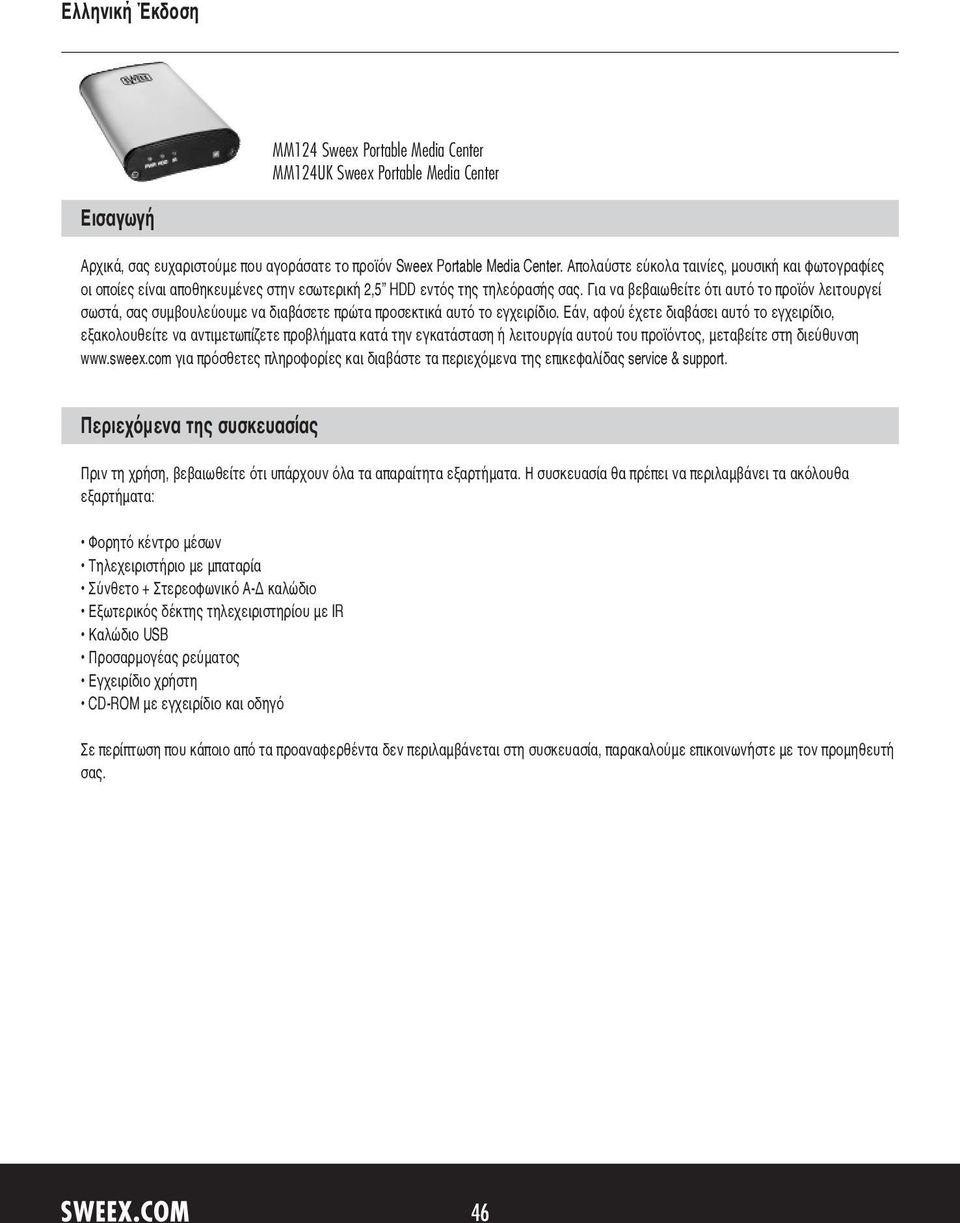

1 MM124 Sweex Portable Media Center MM124UK Sweex Portable Media Center Εισαγωγή Αρχικά, σας ευχαριστούμε που αγοράσατε το προϊόν Sweex Portable Media Center. Απολαύστε εύκολα ταινίες, μουσική και φωτογραφίες οι οποίες είναι αποθηκευμένες στην εσωτερική 2,5 HDD εντός της τηλεόρασής σας. Για να βεβαιωθείτε ότι αυτό το προϊόν λειτουργεί σωστά, σας συμβουλεύουμε να διαβάσετε πρώτα προσεκτικά αυτό το εγχειρίδιο. Εάν, αφού έχετε διαβάσει αυτό το εγχειρίδιο, εξακολουθείτε να αντιμετωπίζετε προβλήματα κατά την εγκατάσταση ή λειτουργία αυτού του προϊόντος, μεταβείτε στη διεύθυνση για πρόσθετες πληροφορίες και διαβάστε τα περιεχόμενα της επικεφαλίδας service & support. Περιεχόμενα της συσκευασίας Πριν τη χρήση, βεβαιωθείτε ότι υπάρχουν όλα τα απαραίτητα εξαρτήματα. Η συσκευασία θα πρέπει να περιλαμβάνει τα ακόλουθα εξαρτήματα: Φορητό κέντρο μέσων Τηλεχειριστήριο με μπαταρία Σύνθετο + Στερεοφωνικό Α-Δ καλώδιο Εξωτερικός δέκτης τηλεχειριστηρίου με IR Καλώδιο USB Προσαρμογέας ρεύματος Εγχειρίδιο χρήστη CD-ROM με εγχειρίδιο και οδηγό Σε περίπτωση που κάποιο από τα προαναφερθέντα δεν περιλαμβάνεται στη συσκευασία, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας. 46

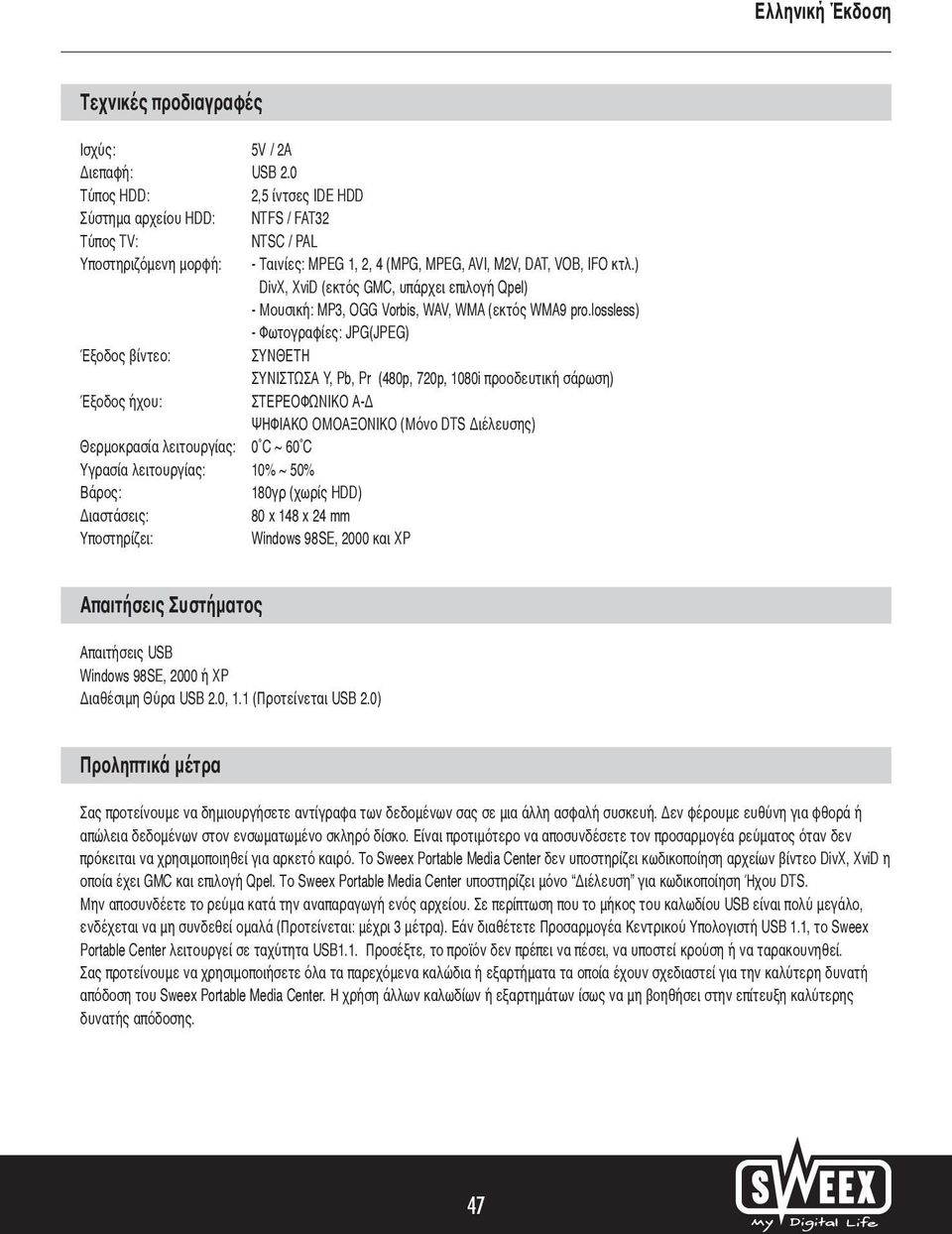

2 Τεχνικές προδιαγραφές Ισχύς: 5V / 2A Διεπαφή: USB 2.0 Τύπος HDD: 2,5 ίντσες IDE HDD Σύστημα αρχείου HDD: NTFS / FAT32 Τύπος TV: NTSC / PAL Υποστηριζόμενη μορφή: - Ταινίες: MPEG 1, 2, 4 (MPG, MPEG, AVI, M2V, DAT, VOB, IFO κτλ.) DivX, XviD (εκτός GMC, υπάρχει επιλογή Qpel) - Μουσική: MP3, OGG Vorbis, WAV, WMA (εκτός WMA9 pro.lossless) - Φωτογραφίες: JPG(JPEG) Έξοδος βίντεο: ΣΥΝΘΕΤΗ ΣΥΝΙΣΤΩΣΑ Y, Pb, Pr (480p, 720p, 1080i προοδευτική σάρωση) Έξοδος ήχου: ΣΤΕΡΕΟΦΩΝΙΚΟ Α-Δ ΨΗΦΙΑΚΟ ΟΜΟΑΞΟΝΙΚΟ (Μόνο DTS Διέλευσης) Θερμοκρασία λειτουργίας: 0 C ~ 60 C Υγρασία λειτουργίας: 10% ~ 50% Βάρος: 180γρ (χωρίς HDD) Διαστάσεις: 80 x 148 x 24 mm Υποστηρίζει: Windows 98SE, 2000 και XP Απαιτήσεις Συστήματος Απαιτήσεις USB Windows 98SE, 2000 ή XP Διαθέσιμη Θύρα USB 2.0, 1.1 (Προτείνεται USB 2.0) Προληπτικά μέτρα Σας προτείνουμε να δημιουργήσετε αντίγραφα των δεδομένων σας σε μια άλλη ασφαλή συσκευή. Δεν φέρουμε ευθύνη για φθορά ή απώλεια δεδομένων στον ενσωματωμένο σκληρό δίσκο. Είναι προτιμότερο να αποσυνδέσετε τον προσαρμογέα ρεύματος όταν δεν πρόκειται να χρησιμοποιηθεί για αρκετό καιρό. Το Sweex Portable Media Center δεν υποστηρίζει κωδικοποίηση αρχείων βίντεο DivX, XviD η οποία έχει GMC και επιλογή Qpel. Το Sweex Portable Media Center υποστηρίζει μόνο Διέλευση για κωδικοποίηση Ήχου DTS. Μην αποσυνδέετε το ρεύμα κατά την αναπαραγωγή ενός αρχείου. Σε περίπτωση που το μήκος του καλωδίου USB είναι πολύ μεγάλο, ενδέχεται να μη συνδεθεί ομαλά (Προτείνεται: μέχρι 3 μέτρα). Εάν διαθέτετε Προσαρμογέα Κεντρικού Υπολογιστή USB 1.1, το Sweex Portable Center λειτουργεί σε ταχύτητα USB1.1. Προσέξτε, το προϊόν δεν πρέπει να πέσει, να υποστεί κρούση ή να ταρακουνηθεί. Σας προτείνουμε να χρησιμοποιήσετε όλα τα παρεχόμενα καλώδια ή εξαρτήματα τα οποία έχουν σχεδιαστεί για την καλύτερη δυνατή απόδοση του Sweex Portable Media Center. Η χρήση άλλων καλωδίων ή εξαρτημάτων ίσως να μη βοηθήσει στην επίτευξη καλύτερης δυνατής απόδοσης. 47

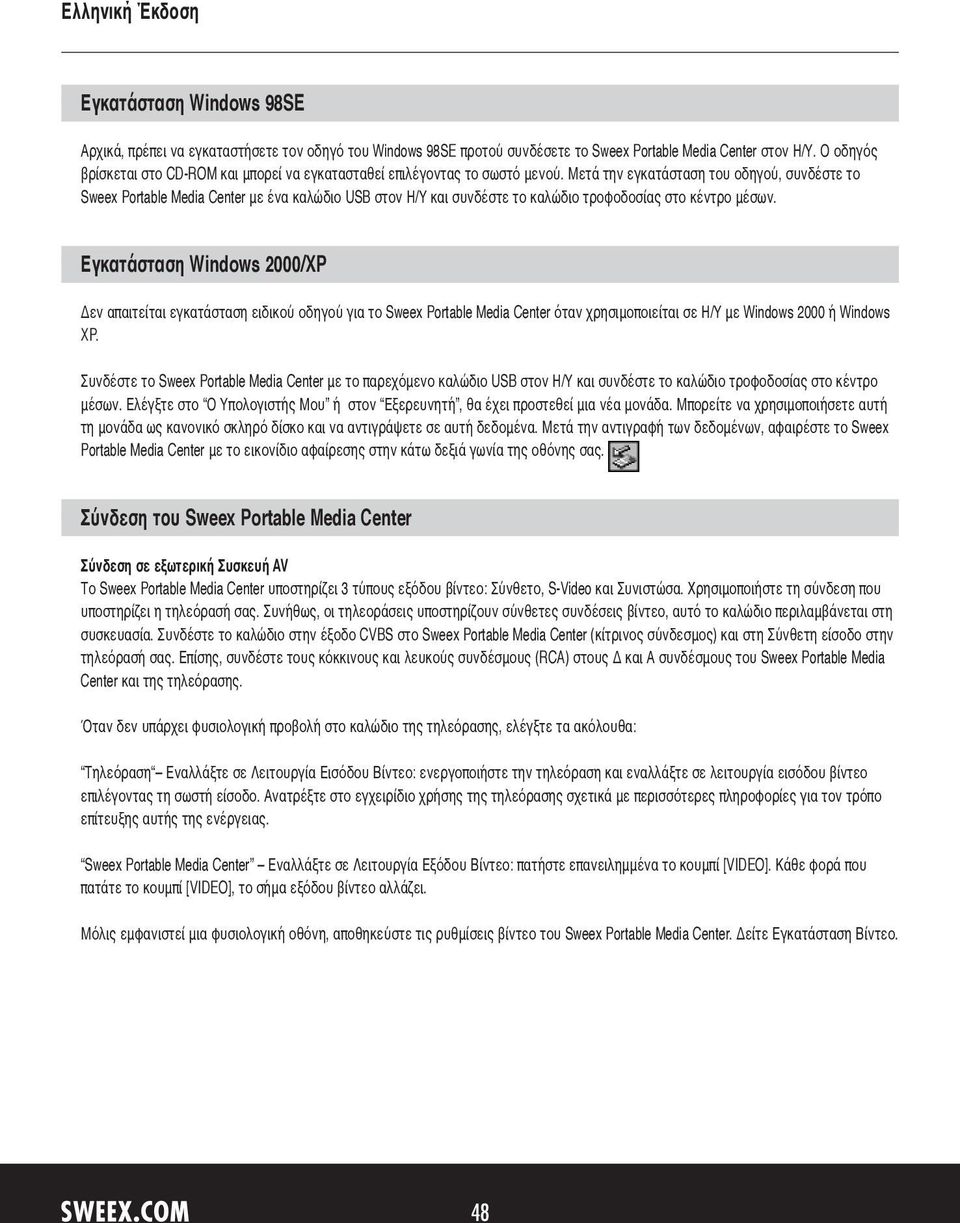

3 Εγκατάσταση Windows 98SE Αρχικά, πρέπει να εγκαταστήσετε τον οδηγό του Windows 98SE προτού συνδέσετε το Sweex Portable Media Center στον Η/Υ. Ο οδηγός βρίσκεται στο CD-ROM και μπορεί να εγκατασταθεί επιλέγοντας το σωστό μενού. Μετά την εγκατάσταση του οδηγού, συνδέστε το Sweex Portable Media Center με ένα καλώδιο USB στον Η/Υ και συνδέστε το καλώδιο τροφοδοσίας στο κέντρο μέσων. Εγκατάσταση Windows 2000/XP Δεν απαιτείται εγκατάσταση ειδικού οδηγού για το Sweex Portable Media Center όταν χρησιμοποιείται σε Η/Υ με Windows 2000 ή Windows XP. Συνδέστε το Sweex Portable Media Center με το παρεχόμενο καλώδιο USB στον Η/Υ και συνδέστε το καλώδιο τροφοδοσίας στο κέντρο μέσων. Ελέγξτε στο Ο Υπολογιστής Μου ή στον Εξερευνητή, θα έχει προστεθεί μια νέα μονάδα. Μπορείτε να χρησιμοποιήσετε αυτή τη μονάδα ως κανονικό σκληρό δίσκο και να αντιγράψετε σε αυτή δεδομένα. Μετά την αντιγραφή των δεδομένων, αφαιρέστε το Sweex Portable Media Center με το εικονίδιο αφαίρεσης στην κάτω δεξιά γωνία της οθόνης σας. Σύνδεση του Sweex Portable Media Center Σύνδεση σε εξωτερική Συσκευή AV Το Sweex Portable Media Center υποστηρίζει 3 τύπους εξόδου βίντεο: Σύνθετο, S-Video και Συνιστώσα. Χρησιμοποιήστε τη σύνδεση που υποστηρίζει η τηλεόρασή σας. Συνήθως, οι τηλεοράσεις υποστηρίζουν σύνθετες συνδέσεις βίντεο, αυτό το καλώδιο περιλαμβάνεται στη συσκευασία. Συνδέστε το καλώδιο στην έξοδο CVBS στο Sweex Portable Media Center (κίτρινος σύνδεσμος) και στη Σύνθετη είσοδο στην τηλεόρασή σας. Επίσης, συνδέστε τους κόκκινους και λευκούς συνδέσμους (RCA) στους Δ και Α συνδέσμους του Sweex Portable Media Center και της τηλεόρασης. Όταν δεν υπάρχει φυσιολογική προβολή στο καλώδιο της τηλεόρασης, ελέγξτε τα ακόλουθα: Τηλεόραση Εναλλάξτε σε Λειτουργία Εισόδου Βίντεο: ενεργοποιήστε την τηλεόραση και εναλλάξτε σε λειτουργία εισόδου βίντεο επιλέγοντας τη σωστή είσοδο. Ανατρέξτε στο εγχειρίδιο χρήσης της τηλεόρασης σχετικά με περισσότερες πληροφορίες για τον τρόπο επίτευξης αυτής της ενέργειας. Sweex Portable Media Center Εναλλάξτε σε Λειτουργία Εξόδου Βίντεο: πατήστε επανειλημμένα το κουμπί [VIDEO]. Κάθε φορά που πατάτε το κουμπί [VIDEO], το σήμα εξόδου βίντεο αλλάζει. Μόλις εμφανιστεί μια φυσιολογική οθόνη, αποθηκεύστε τις ρυθμίσεις βίντεο του Sweex Portable Media Center. Δείτε Εγκατάσταση Βίντεο. 48

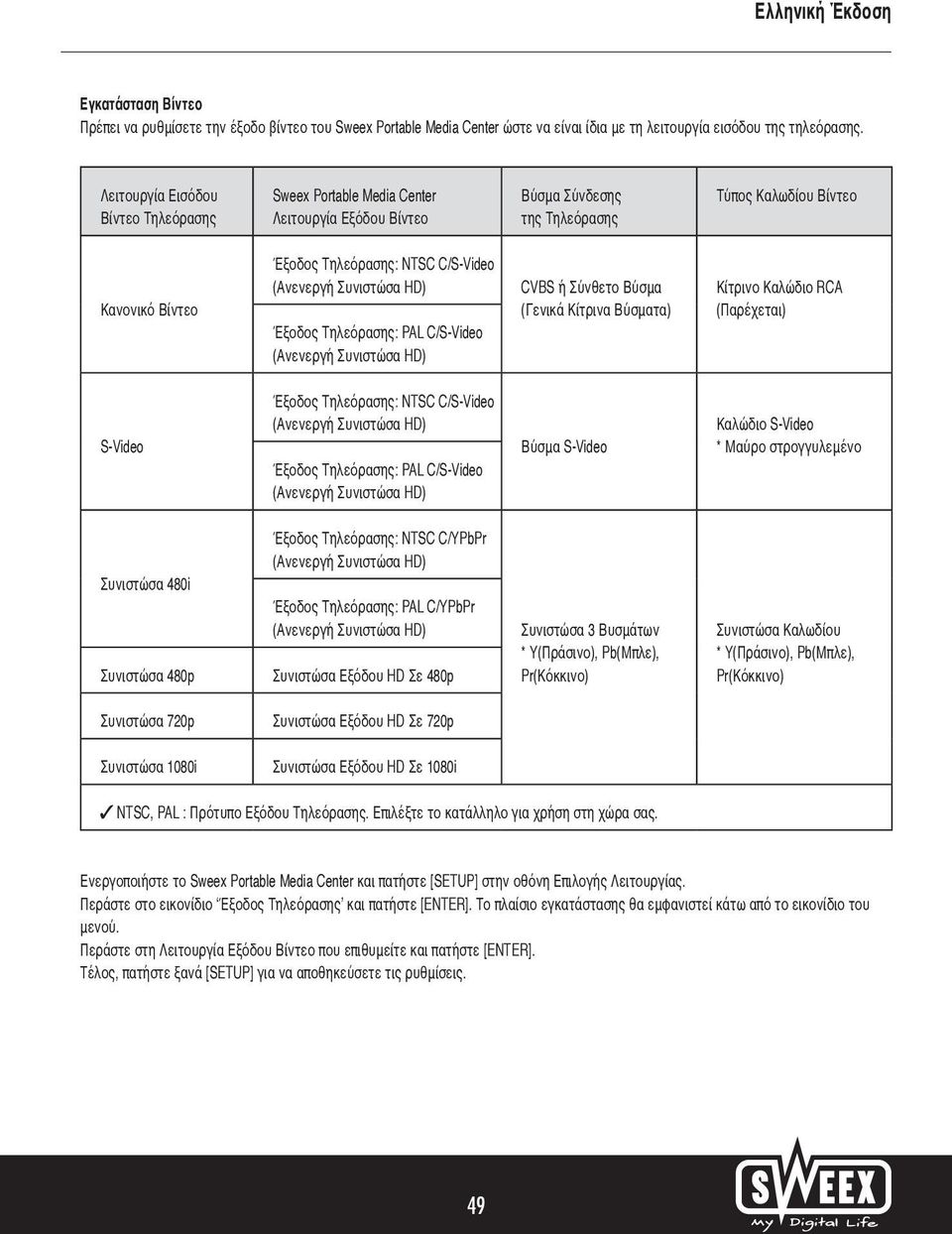

4 Εγκατάσταση Βίντεο Πρέπει να ρυθμίσετε την έξοδο βίντεο του Sweex Portable Media Center ώστε να είναι ίδια με τη λειτουργία εισόδου της τηλεόρασης. Λειτουργία Εισόδου Βίντεο Τηλεόρασης Sweex Portable Media Center Λειτουργία Εξόδου Βίντεο Βύσμα Σύνδεσης της Τηλεόρασης Τύπος Καλωδίου Βίντεο Κανονικό Βίντεο Έξοδος Τηλεόρασης: NTSC C/S-Video Έξοδος Τηλεόρασης: PAL C/S-Video CVBS ή Σύνθετο Βύσμα (Γενικά Κίτρινα Βύσματα) Κίτρινο Καλώδιο RCA (Παρέχεται) S-Video Έξοδος Τηλεόρασης: NTSC C/S-Video Έξοδος Τηλεόρασης: PAL C/S-Video Βύσμα S-Video Καλώδιο S-Video * Μαύρο στρογγυλεμένο Συνιστώσα 480i Συνιστώσα 480p Έξοδος Τηλεόρασης: NTSC C/YPbPr Έξοδος Τηλεόρασης: PAL C/YPbPr Συνιστώσα Εξόδου HD Σε 480p Συνιστώσα 3 Βυσμάτων * Y(Πράσινο), Pb(Μπλε), Pr(Κόκκινο) Συνιστώσα Καλωδίου * Y(Πράσινο), Pb(Μπλε), Pr(Κόκκινο) Συνιστώσα 720p Συνιστώσα Εξόδου HD Σε 720p Συνιστώσα 1080i Συνιστώσα Εξόδου HD Σε 1080i NTSC, PAL : Πρότυπο Εξόδου Τηλεόρασης. Επιλέξτε το κατάλληλο για χρήση στη χώρα σας. Ενεργοποιήστε το Sweex Portable Media Center και πατήστε [SETUP] στην οθόνη Επιλογής Λειτουργίας. Περάστε στο εικονίδιο Έξοδος Τηλεόρασης και πατήστε [ENTER]. Το πλαίσιο εγκατάστασης θα εμφανιστεί κάτω από το εικονίδιο του μενού. Περάστε στη Λειτουργία Εξόδου Βίντεο που επιθυμείτε και πατήστε [ENTER]. Τέλος, πατήστε ξανά [SETUP] για να αποθηκεύσετε τις ρυθμίσεις. 49

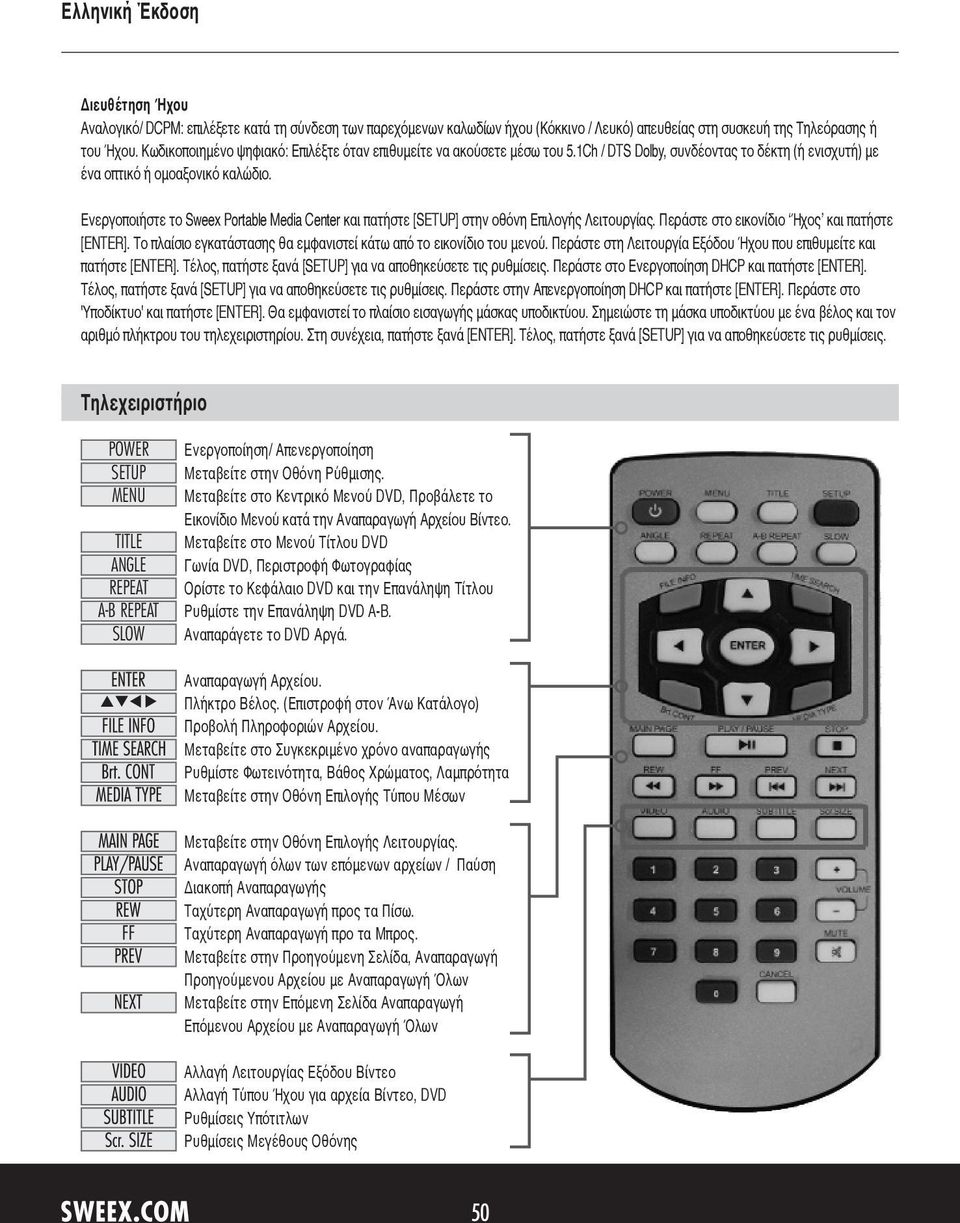

5 Διευθέτηση Ήχου Αναλογικό/ DCPM: επιλέξετε κατά τη σύνδεση των παρεχόμενων καλωδίων ήχου (Κόκκινο / Λευκό) απευθείας στη συσκευή της Τηλεόρασης ή του Ήχου. Κωδικοποιημένο ψηφιακό: Επιλέξτε όταν επιθυμείτε να ακούσετε μέσω του 5.1Ch / DTS Dolby, συνδέοντας το δέκτη (ή ενισχυτή) με ένα οπτικό ή ομοαξονικό καλώδιο. Ενεργοποιήστε το Sweex Portable Media Center και πατήστε [SETUP] στην οθόνη Επιλογής Λειτουργίας. Περάστε στο εικονίδιο Ήχος και πατήστε [ENTER]. Το πλαίσιο εγκατάστασης θα εμφανιστεί κάτω από το εικονίδιο του μενού. Περάστε στη Λειτουργία Εξόδου Ήχου που επιθυμείτε και πατήστε [ENTER]. Τέλος, πατήστε ξανά [SETUP] για να αποθηκεύσετε τις ρυθμίσεις. Περάστε στο Ενεργοποίηση DHCP και πατήστε [ENTER]. Τέλος, πατήστε ξανά [SETUP] για να αποθηκεύσετε τις ρυθμίσεις. Περάστε στην Απενεργοποίηση DHCP και πατήστε [ENTER]. Περάστε στο 'Υποδίκτυο' και πατήστε [ENTER]. Θα εμφανιστεί το πλαίσιο εισαγωγής μάσκας υποδικτύου. Σημειώστε τη μάσκα υποδικτύου με ένα βέλος και τον αριθμό πλήκτρου του τηλεχειριστηρίου. Στη συνέχεια, πατήστε ξανά [ENTER]. Τέλος, πατήστε ξανά [SETUP] για να αποθηκεύσετε τις ρυθμίσεις. Τηλεχειριστήριο POWER SETUP MENU TITLE ANGLE REPEAT A-B REPEAT SLOW Ενεργοποίηση/ Απενεργοποίηση Μεταβείτε στην Οθόνη Ρύθμισης. Μεταβείτε στο Κεντρικό Μενού DVD, Προβάλετε το Εικονίδιο Μενού κατά την Αναπαραγωγή Αρχείου Βίντεο. Μεταβείτε στο Μενού Τίτλου DVD Γωνία DVD, Περιστροφή Φωτογραφίας Ορίστε το Κεφάλαιο DVD και την Επανάληψη Τίτλου Ρυθμίστε την Επανάληψη DVD A-B. Αναπαράγετε το DVD Αργά. Αναπαραγωγή Αρχείου. Πλήκτρο Βέλος. (Επιστροφή στον Άνω Κατάλογο) Προβολή Πληροφοριών Αρχείου. Μεταβείτε στο Συγκεκριμένο χρόνο αναπαραγωγής Ρυθμίστε Φωτεινότητα, Βάθος Χρώματος, Λαμπρότητα Μεταβείτε στην Οθόνη Επιλογής Τύπου Μέσων Μεταβείτε στην Οθόνη Επιλογής Λειτουργίας. Αναπαραγωγή όλων των επόμενων αρχείων / Παύση Διακοπή Αναπαραγωγής Ταχύτερη Αναπαραγωγή προς τα Πίσω. Ταχύτερη Αναπαραγωγή προ τα Μπρος. Μεταβείτε στην Προηγούμενη Σελίδα, Αναπαραγωγή Προηγούμενου Αρχείου με Αναπαραγωγή Όλων Μεταβείτε στην Επόμενη Σελίδα Αναπαραγωγή Επόμενου Αρχείου με Αναπαραγωγή Όλων Αλλαγή Λειτουργίας Εξόδου Βίντεο Αλλαγή Τύπου Ήχου για αρχεία Βίντεο, DVD Ρυθμίσεις Υπότιτλων Ρυθμίσεις Μεγέθους Οθόνης 50

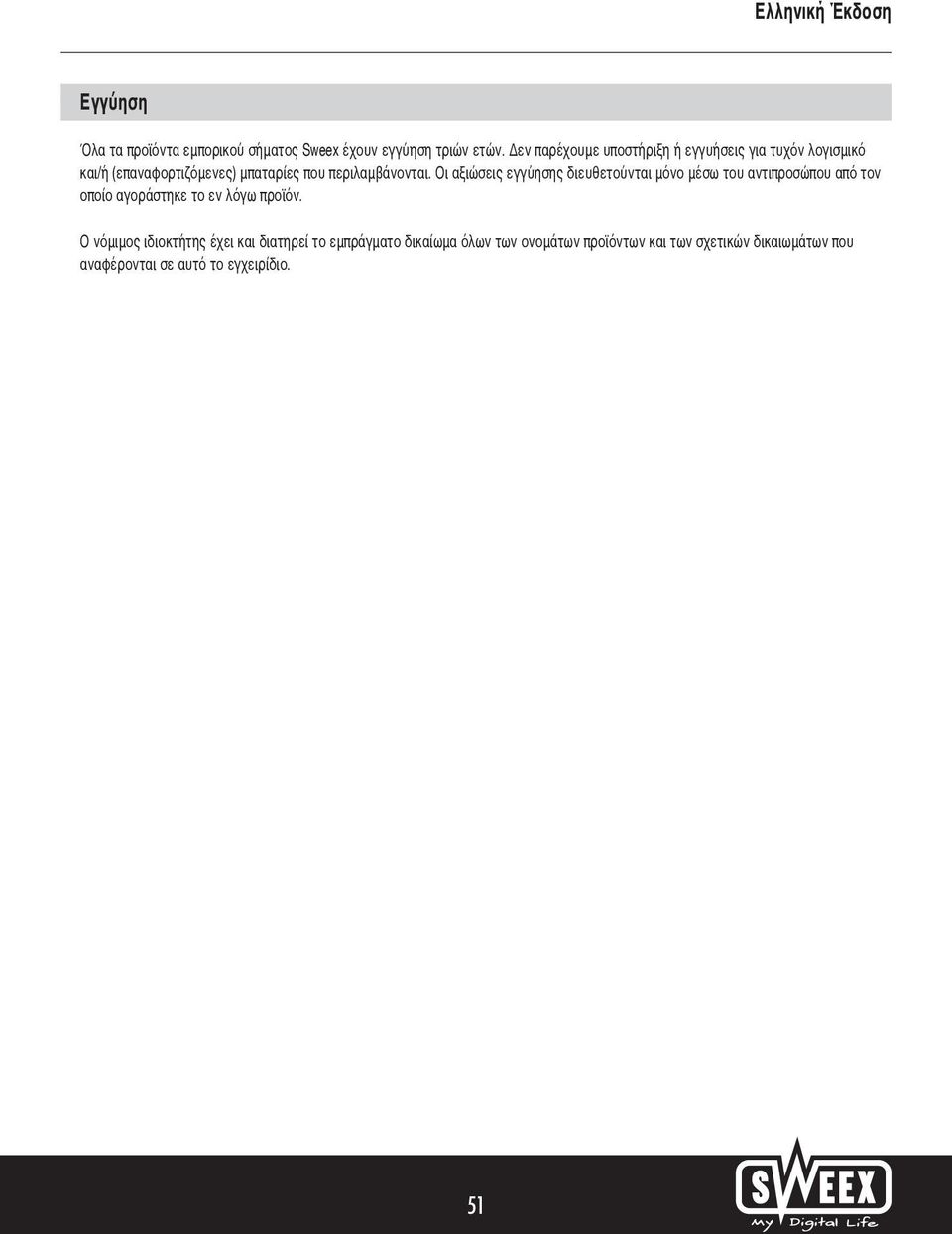

6 Εγγύηση Όλα τα προϊόντα εμπορικού σήματος Sweex έχουν εγγύηση τριών ετών. Δεν παρέχουμε υποστήριξη ή εγγυήσεις για τυχόν λογισμικό και/ή (επαναφορτιζόμενες) μπαταρίες που περιλαμβάνονται. Οι αξιώσεις εγγύησης διευθετούνται μόνο μέσω του αντιπροσώπου από τον οποίο αγοράστηκε το εν λόγω προϊόν. Ο νόμιμος ιδιοκτήτης έχει και διατηρεί το εμπράγματο δικαίωμα όλων των ονομάτων προϊόντων και των σχετικών δικαιωμάτων που αναφέρονται σε αυτό το εγχειρίδιο. 51
