1 Epsilon Net PYLON Platform Οδηγίες Εγκατάστασης Top 1 / 31

2 Περιεχόμενα 1 ΠΡΟΑΠΑΙΤΟΥΜΕΝΑ ΕΓΚΑΤΑΣΤΑΣΗ ΕΦΑΡΜΟΓΗΣ ΕΓΚΑΤΑΣΤΑΣΗ DEMO ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΤΥΠΗΣ ΒΑΣΗΣ Φόρτωση πρότυπης Βάσης Firebird Επιλογή σχήματος βάσης ανάλογα το προϊόν ΕΙΣΟΔΟΣ ΣΤΗΝ ΕΦΑΡΜΟΓΗ ΓΙΑ 1 Η ΦΟΡΑ EXPORT ΒΑΣΗΣ ΚΑΙ ΜΕΤΑΦΟΡΑ Διαδικασία εξαγωγής Δημιουργία Database Alias Alias Για βάση Firebird Alias για βάση SQL Server Δημιουργία Work Area Διαδικασία εισαγωγής ΠΟΛΛΑΠΛΑ ΤΕΡΜΑΤΙΚΑ - ΡΥΘΜΙΣΕΙΣ CLIENT - APPLICATION SERVER Εγκατάσταση Application Server Ρυθμίσεις σύνδεσης τερματικών ΑΝΑΒΑΘΜΙΣΗ ΕΦΑΡΜΟΓΗΣ Ρυθμίσεις Client για αυτόματη αναβάθμιση Χειροκίνητη αναβάθμιση εφαρμογής BACKUP Backup βάσης Firebird Backup βάσης Sql Server Backup βάσης Oracle Top 2 / 31

3 1 ΠΡΟΑΠΑΙΤΟΥΜΕΝΑ Συμβουλευθείτε τον κατάλογο με τις απαιτούμενες προδιαγραφές του hardware για να επιλέξετε τον κατάλληλο συνδυασμό. Σε περίπτωση που έχετε Windows Vista ή νεότερο απενεργοποιήστε το user account control τις ρυθμίσεις χρηστών του πίνακα ελέγχου, όπως βλέπετε στην εικόνα Σιγουρευθείτε ότι ο υπολογιστής έχει εγκατεστημένο το Microsoft.net Framework 4.0 ή νεότερο πατώντας από το πληκτρολόγιο το windows key + R και στο παράθυρο που εμφανίζεται πληκτρολογήστε appwiz.cpl και ΟΚ Top 3 / 31

4 Διαφορετικά εγκαταστήστε από Top 4 / 31

5 2 ΕΓΚΑΤΑΣΤΑΣΗ ΕΦΑΡΜΟΓΗΣ Σε περίπτωση που κάνετε πρώτη εγκατάσταση της εφαρμογής, εκτελέστε το αρχείο Setup_Frmw.exe. Το αρχείο Setup.exe χρησιμοποιείται μόνο για αναβάθμιση ήδη εγκατεστημένης εφαρμογής. Επιλέξτε δεξί κλικ και εκτέλεση ως διαχειριστής για Windows Vista και νεότερα. Στις οθόνες που εμφανίζονται επιλέγετε επόμενο και διατηρήστε τις προτεινόμενες επιλογές. Top 5 / 31

6 Μόλις ολοκληρωθεί η εγκατάσταση επιλέγετε Εκτέλεση του Pylon Platform και Τέλος για να οδηγηθείτε στον Pylon Platform Configurator H εγκατάσταση δημιουργεί στην επιφάνεια εργασίας τα εικονίδια Με διπλό κλικ στο Pylon Configurator έχετε πρόσβαση στην οθόνη διαχείρισης του Pylon που είδατε παραπάνω. Επιλέγοντας Pylon Explorer εκτελείται η εφαρμογή. Top 6 / 31

7 3 ΕΓΚΑΤΑΣΤΑΣΗ DEMO Επιλέγοντας Demos από την οθόνη του Pylon Configurator έχετε τη δυνατότητα να φορτώσετε βάσεις Firebird με εγγραφές, για δοκιμή των διαφορετικών εκδόσεων της εφαρμογής. Στην ερώτηση που ακολουθεί επιλέγετε ΟΚ και μόλις ολοκληρωθεί ή διαδικασία εκτελείται η εφαρμογή. Top 7 / 31

8 4 ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΤΥΠΗΣ ΒΑΣΗΣ 4.1 Φόρτωση πρότυπης Βάσης Firebird Από τον Pylon Platform Configurator, επιλέγετε Prototypes και έπειτα το κουμπί ανάλογα με τον σειριακό που διαθέτετε για να δημιουργηθεί αυτόματα κενή Firebird βάση δεδομένων με την πρότυπη παραμετροποίηση της Epsilon Net. Επιλέγετε Οκ για να εκκινήσει η εφαρμογή H βάση αυτή μπορεί να χρησιμοποιηθεί για παραμετροποίηση, ρυθμίσεις και στη συνέχεια να γίνει εξαγωγή και μεταφορά της στον τελικό πελάτη-χρήστη με τη διαδικασία που περιγράφετε στην επόμενη ενότητα. 4.2 Επιλογή σχήματος βάσης ανάλογα το προϊόν Πριν εκτελέσετε για πρώτη φορά την εφαρμογή, θα πρέπει να επιβεβαιώσετε το σχήμα της πρότυπης βάσης, ανάλογα με τον σειριακό της εφαρμογή που θα ενεργοποιήσετε. Από τον Pylon Configurator επιλέγετε Explorer Work Areas Top 8 / 31

9 Από το αριστερό τμήμα της οθόνης (1) επιλέγετε τη σωστή περιοχή εργασίας (Demo Pylon Standard Prototype στην περίπτωσή μας.) Από το δεξί τμήμα επιλέγετε από τη λίστα τη σωστή έκδοση της εφαρμογής (2) ανάλογα με το σειριακό που θα ενεργοποιήσετε, και τέλος επιλέγετε Save Top 9 / 31

10 5 ΕΙΣΟΔΟΣ ΣΤΗΝ ΕΦΑΡΜΟΓΗ ΓΙΑ 1 Η ΦΟΡΑ Εκτελώντας το Pylon Explorer γίνεται η είσοδος στην εφαρμογή Στο κάτω αριστερό μέρος της οθόνης επιλέγετε την περιοχή εργασίας. Top 10 / 31

11 Εισάγετε για Χρήστη/Κωδικό τον συνδυασμό demo/demo και στη συνέχεια σύνδεση. Top 11 / 31

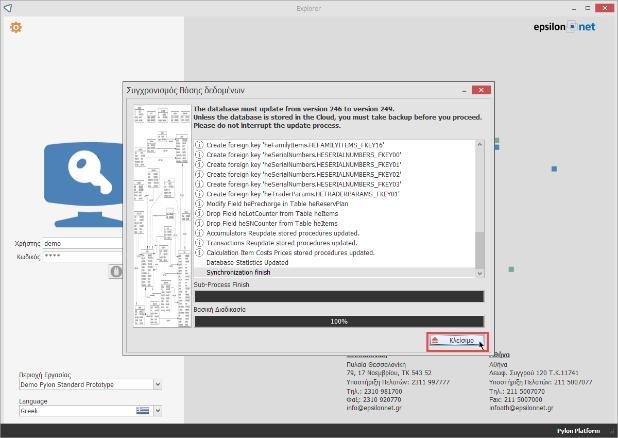

12 Ακολουθεί η διαδικασία συγχρονισμού της βάσης. Επιλέγετε Ναι χωρίς να συμπληρώσετε κάτι στα πεδία. Στη συνέχεια Συγχρονισμός για να ξεκινήσει η διαμόρφωση της βάσης. Top 12 / 31

13 Τέλος, πληκτρολογήστε τον σειριακό της εφαρμογής στο αντίστοιχο πεδίο και έπειτα Ενεργοποίηση Top 13 / 31

14 6 EXPORT ΒΑΣΗΣ ΚΑΙ ΜΕΤΑΦΟΡΑ 6.1 Διαδικασία εξαγωγής Με τη λειτουργία της εξαγωγής βάσης, έχετε τη δυνατότητα να εξάγετε σε έναν φάκελο αρχείων οποιαδήποτε βάση και να την εισάγετε σε νέα, ανεξαρτήτως πλατφόρμας (Firebird, SqlServer, Oracle). Από το μενού της εφαρμογής επιλέγετε Υποδομή Εργαλεία Βάση δεδομένων Εξαγωγή βάσης. Στη επόμενη οθόνη επιλέγετε τη βάση προς εξαγωγή(1), το όνομα του φακέλου (2) και τέλος Export. Top 14 / 31

15 Αφού ολοκληρωθεί η διαδικασία, μπορείτε να αντιγράψετε τον φάκελο EXPORT_DB που δημιουργήθηκε στην διαδρομή \epsilon net\pylon Platform\Storage\Databases Export στον νέο υπολογιστή ή Server που θα μεταφερθεί η βάση. 6.2 Δημιουργία Database Alias Από τον Pylon Configurator, επιλέγετε Server Database Alias Top 15 / 31

16 Στο επόμενο βήμα εισάγετε νέο Alias (1) όπως φαίνεται στην εικόνα. Πληκτρολογήστε ένα όνομα (2) και επιλέξτε τη βάση δεδομένων που θα χρησιμοποιηθεί (Firebird, SQL Server, Oracle)(3). Μετά την επιλογή τύπου βάσης εκτελέστε τον Wizard (4) για ρύθμιση παραμέτρων σύνδεσης. Top 16 / 31

17 6.2.1 Alias Για βάση Firebird Ορίζετε όνομα της βάσης δεδομένων με κατάληξη *.dat και επιλέγετε Next Επιβεβαιώστε τη ρύθμιση με Apply κα τέλος αποθηκεύστε με Save Top 17 / 31

18 6.2.2 Alias για βάση SQL Server Αρχικά δημιουργήστε μία βάση δεδομένων στον Sql Server και εκτελέστε τον Wizard Πληκτρολογήστε το Instance Name που θα συνδεθείτε είτε κάνετε διπλό κλικ σε κάποιο από τη λίστα των προτεινόμενων. Top 18 / 31

19 Αποτσεκάρετε την επιλογή Integrated Security και εισάγετε το username και Password του SQL Server Επιλέγετε από τη λίστα το όνομα της βάσης που έχετε ήδη δημιουργήσει στον SQL Server Επιβεβαιώστε τη ρύθμιση και με Apply κα τέλος αποθηκεύστε με Save Top 19 / 31

20 6.3 Δημιουργία Work Area Δημιουργείτε ένα νέο Work Area που θα συνδέεται στο Database alias που δημιουργήσατε στο προηγούμενο βήμα. Από τον Pylon Configurator επιλέγετε Explorer Work Areas Στη συνέχεια εισάγετε νέα εγγραφή (1) Ορίζετε μοναδικό όνομα (2). Επιλέγετε το προϊόν για το οποίο έχετε σειριακό (3) Συμπληρώνετε το όνομα του Database Alias (4) ακριβώς όπως δηλώθηκε στο προηγούμενο βήμα Τσεκάρετε την επιλογή Application Server Embedded (5) και Αποθηκεύτε (6) Top 20 / 31

21 6.4 Διαδικασία εισαγωγής Αντιγράφετε τον φάκελο EXPORT_DB που δημιουργήθηκε στη διαδικασία εξαγωγής, στον φάκελο \epsilon net\pylon Platform\Storage\Databases Export και ξεκινήστε την εφαρμογή. Σε περίπτωση που ο υπολογιστής που κάνατε την εξαγωγή είναι ο ίδιος με αυτόν της εισαγωγής και έχετε αφήσει τις προτεινόμενες ρυθμίσεις, ο φάκελος της βάσης θα υπάρχει ήδη. Στην περιοχή εργασίας επιλέγετε το Work Area που μόλις δημιουργήσατε. Top 21 / 31

22 Πατώντας Σύνδεση, η εφαρμογή αναζητεί το αρχείο C:\epsilon net\pylon Platform\Storage\Databases\ΧΧΧΧΧ.dat εφόσον έχετε επιλέξει Firebird βάση ή αν υπάρχουν δημιουργημένοι πίνακες της εφαρμογής στην περίπτωση που επιλέξατε SQL Server βάση και συνδέεται αντίστοιχα. Το ΧΧΧΧΧ.dat είναι όνομα του αρχείου της firebird βάσης που ορίσαμε στην παραμετροποίηση του Alias Στην περίπτωση που δεν υπάρχει αρχείο βάσης (Firebird) ή δημιουργημένοι πίνακες στον SQL Server, εμφανίζεται pop-up παράθυρο για επιλογή φακέλου με αρχεία βάσης που έχουμε εξάγει. Μόλις σταματήσει η εισαγωγή πινάκων και δεδομένων κλείνετε το παράθυρο για να ακολουθήσει ο συγχρονισμός στην τρέχουσα έκδοση Top 22 / 31

23 Τα μηνύματα λάθους εφόσον ταυτίζονται με αυτά της εικόνας είναι αναμενόμενα και δε δημιουργούν πρόβλημα στην εφαρμογή. Στην οθόνη που ακολουθεί αφήνετε κενές όλες τις επιλογές και επιλέγετε Αποθήκευση για να ακολουθήσει η ενεργοποίηση του σειριακού Τέλος, να σημειωθεί πως δε μπορείτε να εισάγετε βάση δεδομένων που έχει δημιουργηθεί με νεότερη έκδοση της εφαρμογής χωρίς να αναβαθμίσετε πρώτα την εγκατάστασή σας. Top 23 / 31

24 7 ΠΟΛΛΑΠΛΑ ΤΕΡΜΑΤΙΚΑ - ΡΥΘΜΙΣΕΙΣ CLIENT - APPLICATION SERVER Στις περιπτώσεις που έχετε εγκατάσταση της εφαρμογής σε πολλαπλά τερματικά, με έναν ή περισσότερους Application server και μία βάση δεδομένων, η παραμετροποίηση της εγκατάστασης πρέπει να γίνει ως εξής. 7.1 Εγκατάσταση Application Server Στον υπολογιστή που θα εγκατασταθεί ο application server πρέπει να δημιουργήσετε Database Alias που θα δηλώνει που βρίσκεται η βάση δεδομένων της εφαρμογής. Υπάρχει η δυνατότητα ο Application server και ο Database server να είναι στον ίδιο ή σε διαφορετικό υπολογιστή. Επιπλέον έχετε τη δυνατότητα να εγκαταστήσετε περισσότερους από έναν application sever που θα εξυπηρετούν επιλεγμένα τερματικά, ανάλογα με μέγεθος και τις ανάγκες της εκάστοτε εγκατάστασης. Από τον Pylon Configurator επιλέγετε Services Install Application Server ανάλογα με την έκδοση του λειτουργικού 32 ή 64 bit. Επιλέγετε ΟΚ στο παράθυρο που μας ενημερώνει ότι εγκαταστάθηκε ο application Server Top 24 / 31

25 Στη συνέχεια θα πρέπει να δημιουργήσετε έναν Listener που θα υποδέχεται τις αιτήσεις από τα τερματικά. Από τον Configurator επιλέγετε Server Server Listeners Στη συνέχεια εισάγετε νέα εγγραφή (1) Ορίζετε την IP και την πόρτα του υπολογιστή με τη μορφή net.tcp://<ip>:<port> (2) Αποθηκεύτε (3) Top 25 / 31

26 Να σημειωθεί πως στο βήμα 2 θα πρέπει να οριστεί η εξωτερική IP του υπολογιστή (δημόσια IP του ISP) σε περίπτωση που o application server βρίσκεται σε απομακρυσμένο υπολογιστή με πρόσβαση μέσω διαδικτύου, VPN ή στο cloud. Τέλος θα πρέπει να γίνουν οι κατάλληλες ρυθμίσεις στο Firewall του υπολογιστή και του Router ώστε να επιτρέπεται η κίνηση στην πόρτα που έχει επιλεγεί. 7.2 Ρυθμίσεις σύνδεσης τερματικών Σε κάθε τερματικό θα πρέπει να δημιουργήσετε Work Area που θα επικοινωνεί με τον Application Server. Από τον Configurator επιλέγετε Explorer Work Area Εισάγετε νέα εγγραφή (1) Ορίζετε όνομα, έκδοση εφαρμογής και Database Alias (2). Επιλέγουμε Compress Data Yes για συμπίεση δεδομένων της επικοινωνίας με τον Application Server (3) Πληκτρολογήστε την διεύθυνση και την πόρτα που ακούει ο Application server στη μορφή net.tcp://<ip>:<port> (4) ακριβώς όπως δηλώθηκε στο στη ρύθμιση του Listener Αποθηκεύτε (5) Top 26 / 31

27 Top 27 / 31

28 8 ΑΝΑΒΑΘΜΙΣΗ ΕΦΑΡΜΟΓΗΣ Η αναβάθμιση της εφαρμογής γίνεται έχοντας απενεργοποιήσει την εφαρμογή και οποιαδήποτε εκτελέσιμο τρέχει από τον φάκελο \epsilon net\pylon Platform όπως ο Pylon Configurator ή o Console Server. Φροντίστε να κρατήσετε αντίγραφο ασφαλείας της βάσης δεδομένων. 8.1 Ρυθμίσεις Client για αυτόματη αναβάθμιση Από τον Pylon Configurator επιλέγετε System System Configuration Στη συνέχεια πληκτρολογούμε στο πεδίο URI την διεύθυνση του Server που θα διανέμει στους client τις αναβαθμίσεις, στη μορφή και αποθηκεύουμε τη ρύθμιση. Top 28 / 31

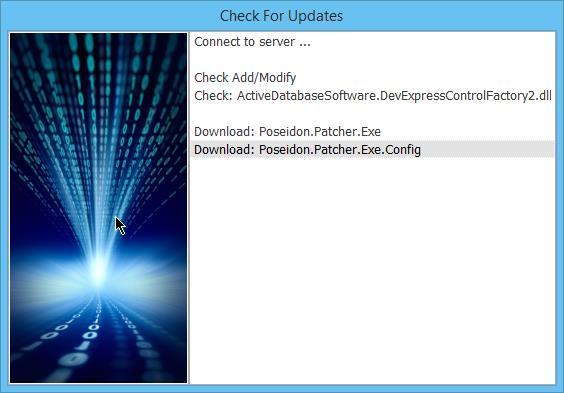

29 Εκκινώντας την εφαρμογή γίνεται έλεγχος αν υπάρχει αναβάθμιση Τέλος, εμφανίζεται αυτόματα παράθυρο που μας ενημερώνει για την πορεία του update που κλείνει αυτόματα για να ακολουθήσει ο συγχρονισμός της βάσης. 8.2 Χειροκίνητη αναβάθμιση εφαρμογής Κατεβάστε από το link το αρχείο της αναβάθμισης και εκτελέστε το setup.exe ως Administrator Top 29 / 31

30 Μόλις ολοκληρωθούν τα βήματα της εγκατάστασης, ξεκινήστε την εφαρμογή για να ακολουθήσει η διαδικασία συγχρονισμού της βάσης. Top 30 / 31

31 9 BACKUP 9.1 Backup βάσης Firebird Από το μενού της εφαρμογής επιλέγετε Οργάνωση Εργαλεία Βάση δεδομένων Αντίγραφο βάσης δεδομένων Ολοκληρώνεται η λήψη αντιγράφου στη διαδρομή \epsilon net\pylon Platform\Storage\Firebird Backups 9.2 Backup βάσης Sql Server 9.3 Backup βάσης Oracle Top 31 / 31
