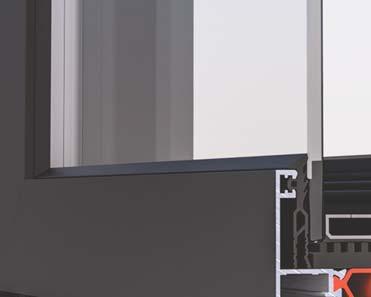

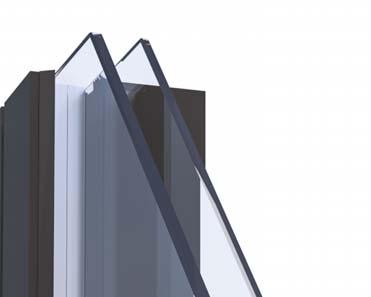

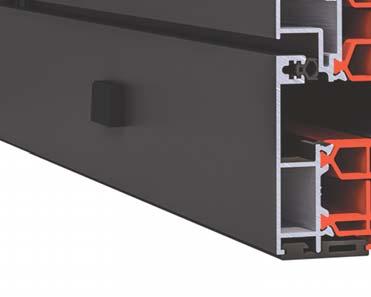

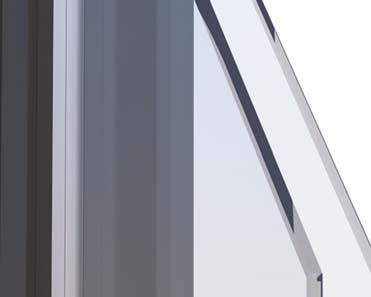

1 Albio 129C Advanced ΑΝΟΙΓΟΜΕΝΟ ΣΥΣΤΗΜΑ ΜΕ ΘΕΡΜΟ ΙΑΚΟΠΗ ΚΑΙ ΜΗΧΑΝΙΣΜΟ ΠΕΡΙΜΕΤΡΙΚΟΥ ΚΛΕΙ ΩΜΑΤΟΣ HERMAL-BREAK OPENING SYSEM WIH PERIMEER MULI-LOCKING MECHANISM Η σειρά αποτελεί το τελευταίο τεχνολογικό επίτευγμα της Exalco στα ανοιγόμενα συστήματα με θερμοδιακοπή. Συνδυάζει το διαχρονικό σχεδιασμό με τη σύγχρονη τεχνολογία και το άρτιο αισθητικά αποτέλεσμα με τα υψηλά standard κατασκευής. Είναι σχεδιασμένη για κατασκευές παραθύρων και πορτών και προσφέρει υψηλές αποδόσεις θερμομόνωσης και ηχομόνωσης χάρη στη χρήση ειδικών πολυαμιδίων. Κράμα αλουμινίου: ΑΙΜgSi 0,5F22, σύμφωνα με DIN Κάσες με πλάτος από 69mm έως 185mm και ύψος 55mm. Φύλλα με πλάτος 78mm και ύψος από 82mm εώς 105mm. Ανοχές διαστάσεων σύμφωνα με DIN Κεντρικό λάστιχο από EPDM, λάστιχα εσωτερικής και εξωτερικής στεγάνωσης ημισπογγώδη. Πάχος υαλοπινάκων από 16mm έως 46mm. is one of the latest technological achievements of Exalco in the thermal-break opening system group of products. It combines classic design and new technology with great aesthetic result and high construction standards. he system is designed for windows and doors with high levels of thermal and sound insulation, thanks to the use of special polyamides. Aluminium Alloy by ΑΙΜgSi 0,5 F22, according to DIN Frame dimensions:69mm to 185mm width and 55mm height. Sash dimensions: 78mm width, and 82mm to 105mm height. olerance dimensions according to DIN Sealing with central EPDM gasket and two semi-foam gaskets for inner-outer sealing. Glass panel thickness from 16mm to 46mm.

2 ΠΕΡΙΕΧΟΜΕΝΑ ABLE OF CONENS ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΡΟΦΙΛ PROFILES SUMMARY... 3 ΠΡΟΦΙΛ PROFILES ΤΥΠΟΛΟΓΙΑ YPOLOGY ΤΟΜΕΣ SECIONS ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES...49 ΜΕΤΡΑ ΚΟΠΗΣ CUING DIMENSION...54 ΥΑΛΩΣΗ GLAZING

3 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΡΟΦΙΛ PROFILES SUMMARY 3

11 ΠΡΟΦΙΛ PROFILES 11

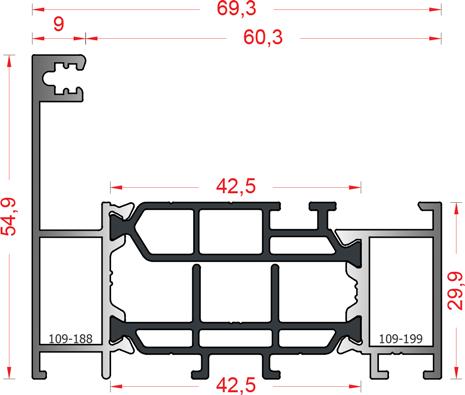

12 ΠΡΟΦΙΛ PROFILES GR/M ΚΑΣΑ FRAME GR/M ΚΑΣΑ FRAME ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =10.51CM 4 I Y =30.02CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΞΩΤΕΡΙΚΗ EXERNAL ΕΣΩΤΕΡΙΚΗ INERNAL ΠΡΟΦΙΛ PROFILES (GU) (ROO) (SIEG) ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =10.35CM 4 I Y =30.30CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΞΩΤΕΡΙΚΗ EXERNAL ΕΣΩΤΕΡΙΚΗ INERNAL ΠΡΟΦΙΛ PROFILES (GU) (ROO) (SIEG) ΚΑΣΑ ΜΕ ΠΑΤΟΥΡΑ ΓΙΑ ΡΟΛΟ FRAME FOR ROLL-UP SIEVE 1781GR/M 12 ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA ΕΞΩΤΕΡΙΚΗ EXERNAL I X =13.19CM 4 I Y =106.55CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΣΩΤΕΡΙΚΗ ΠΡΟΦΙΛ INERNAL PROFILES (GU) (ROO) (SIEG)

13 ΠΡΟΦΙΛ PROFILES ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA ΕΞΩΤΕΡΙΚΗ EXERNAL ΚΑΣΑ ΕΝΙΑΙΑ FRAME FOR WINDOW WIH SHUERS 2480GR/M I X =24.37CM 4 I Y =334.78CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΣΩΤΕΡΙΚΗ ΠΡΟΦΙΛ INERNAL PROFILES (GU) (ROO) (SIEG) GR/M ΚΑΣΑ FRAME ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =30.42CM 4 I Y =29.77CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΞΩΤΕΡΙΚΗ EXERNAL ΕΣΩΤΕΡΙΚΗ INERNAL ΠΡΟΦΙΛ PROFILES

14 ΠΡΟΦΙΛ PROFILES GR/M ΦΥΛΛΟ SASH ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =17.64CM 4 I Y =44.09CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΞΩΤΕΡΙΚΗ EXERNAL ΕΣΩΤΕΡΙΚΗ INERNAL ΠΡΟΦΙΛ PROFILES A GR/M ΦΥΛΛΟ SASH ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =50.61CM 4 I Y =60.88CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΞΩΤΕΡΙΚΗ EXERNAL ΕΣΩΤΕΡΙΚΗ INERNAL ΠΡΟΦΙΛ PROFILES

15 ΠΡΟΦΙΛ PROFILES ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA ΕΞΩΤΕΡΙΚΗ EXERNAL ΦΥΛΛΟ ΕΞΩΤΕΡΙΚΑ ΑΝΟΙΓΟΜΕΝΟ EXERNAL OPENING SASH 2007GR/M I X =49.24CM 4 I Y =56.07CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΣΩΤΕΡΙΚΗ ΠΡΟΦΙΛ INERNAL PROFILES ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA ΕΞΩΤΕΡΙΚΗ EXERNAL ΦΥΛΛΟ ΕΞΩΤΕΡΙΚΑ ΑΝΟΙΓΟΜΕΝΟ EXERNAL OPENING SASH 1762GR/M I X =30.21CM 4 I Y =49.51CM 4 ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΣΕ ΕΞΑΡΤΗΜΑ MACHINE PRESSED JOIN CORNERS ΕΣΩΤΕΡΙΚΗ ΠΡΟΦΙΛ INERNAL PROFILES ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ RABBE SEALING PLUG ΜΠΙΝΙ RABBE PROFILE 1641GR/M I X =18.70CM 4 I Y =36.35CM

16 ΠΡΟΦΙΛ PROFILES GR/M Τ ΚΑΣΑΣ FRAME Τ ΚΑΣΑΣ FRAME 1770GR/M ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =18.92CM 4 I Y =39.21CM 4 ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =35.13CM 4 I Y =46.00CM GR/M Τ ΦΥΛΛΟΥ SHASH ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ MOMENS OF INERIA I X =11.86CM 4 I Y =39.79CM 4 16

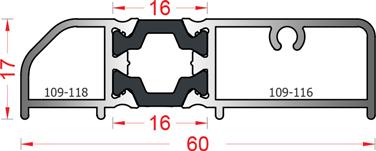

17 ΠΡΟΦΙΛ PROFILES ΚΑΤΩΚΑΣΙ HRESHOLD 756GR/M ΝΕΡΟΧΥΤΗΣ DRAINING HOLE 379GR/M ΤΑΠΑ ΝΕΡΟΧΥΤΗ RABBE SEAL PLUG DRAINING HOLE ΚΟΛΩΝΑ 90 Ο MULLION 90 O 99GR/M ΣΥΝΔΕΣΜΟΣ ADAPOR PROFILE 969GR/M 17

18 ΠΡΟΦΙΛ PROFILES GR/M ΤΑΜΠΛΑΣ KICK PLAE GR/M ΚΟΥΜΠΩΜΑ CLIP ΚΑΤΩΚΑΣΙ HRESHOLD 496GR/M ΚΟΛΩΝΑ 90 Ο MULLION 90 O 3093GR/M 18

19 ΠΡΟΦΙΛ PROFILES ΠΗΧΑΚΙ GLAZING BEAD A ΠΗΧΑΚΙ GLAZING BEAD 251GR/M 367GR/M ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH ΚΑΣΑΣ FRAME - 46MM ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH ΚΑΣΑΣ FRAME 36 24MM ΠΗΧΑΚΙ GLAZING BEAD A ΠΗΧΑΚΙ GLAZING BEAD 283GR/M 350GR/M ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH ΚΑΣΑΣ FRAME - 40MM ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 34MM ΚΑΣΑΣ FRAME 21MM A ΠΗΧΑΚΙ GLAZING BEAD A ΠΗΧΑΚΙ GLAZING BEAD 301GR/M 391GR/M ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 46MM ΚΑΣΑΣ FRAME 34MM ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 30MM ΚΑΣΑΣ FRAME 19MM ΠΗΧΑΚΙ GLAZING BEAD ΠΗΧΑΚΙ GLAZING BEAD 278GR/M 413GR/M ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 40MM ΚΑΣΑΣ FRAME 28MM ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH ΚΑΣΑΣ FRAME 28MM A ΠΗΧΑΚΙ GLAZING BEAD ΠΗΧΑΚΙ GLAZING BEAD 338GR/M 386GR/M ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 40MM ΚΑΣΑΣ FRAME 28MM ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ GLAZING HICKNESS ΦΥΛΛΟΥ SASH 24MM ΚΑΣΑΣ FRAME 12MM 19

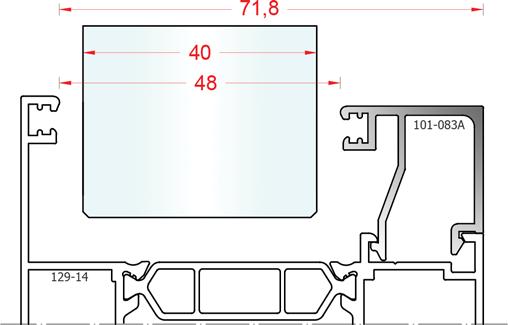

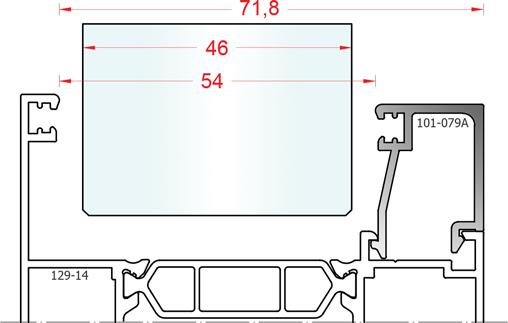

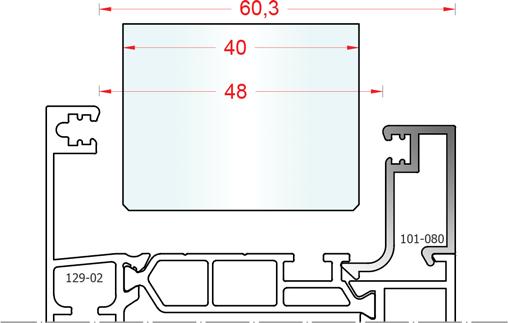

20 ΠΡΟΦΙΛ PROFILES ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 46ΜΜ GLAZING BEADS FOR GLAZING HICKNESS 46MM ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD A ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD A ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 40ΜΜ GLAZING BEADS FOR GLAZING HICKNESS 40MM ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD A 20

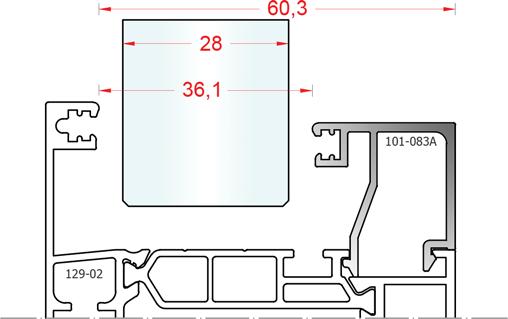

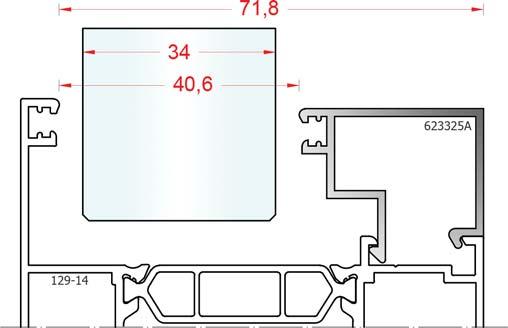

21 ΠΡΟΦΙΛ PROFILES ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 34ΜΜ GLAZING BEADS FOR GLAZING HICKNESS 34MM ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD Α ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD A ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 28ΜΜ GLAZING BEADS FOR GLAZING HICKNESS 28MM ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD A 21

22 ΠΡΟΦΙΛ PROFILES ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 24ΜΜ GLAZING BEADS FOR GLAZING HICKNESS 24MM ΠΗΧΑΚΙ ΦΥΛΛΟΥ SHASH GLAZING BEAD ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD A ΠΗΧΑΚΙΑ ΓΙΑ ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΑ 12ΜΜ(MONO ΓΙΑ ΣΤΑΘΕΡΑ ΠΑΡΑΘΥΡΑ) GLAZING BEADS FOR GLAZING HICKNESS 12MM(ONLY FOR FIXED WINDOWS) ΠΗΧΑΚΙ ΚΑΣΑΣ FRAME GLAZING BEAD

23 ΠΡΟΦΙΛ PROFILES ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 306GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 379GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 343GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 332GR/M ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ PLASIC ALIGNMEN SQUARE ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ SUIABLE FOR WINDOW REPLACEMEN 338GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ SUIABLE FOR WINDOW REPLACEMEN 403GR/M ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ PLASIC ALIGNMEN SQUARE

24 ΠΡΟΦΙΛ PROFILES A ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 264GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 254GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ SUIABLE FOR WINDOW REPLACEMEN 473GR/M ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ PLASIC ALIGNMEN SQUARE ΚΟΥΜΠΩΜΑ ΓΙΑ ΟΒΑΛΙΝΑ ΕΧ-51 CLIP FOR FIXED LOUVER EX GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 143GR/M ΑΡΜΟΚΑΛΥΠΤΡΟ COVER GAP 281GR/M 24

25 ΠΡΟΦΙΛ PROFILES ΤΑΜΠΛΑΣ ΠΑΤΖΟΥΤΡΙΟΥ SHUER KICK PLAE 1494GR/M ΧΩΡΙΣΜΑ PARIION PROFILE 1096GR/M B ΤΑΠΑ ΓΙΑ ΜΠΙΝΙ RABBE SEAL PLUG ΜΠΙΝΙ RABBE PROFILE 861GR/M C ΜΗΧΑΝΙΚΕΣ ΓΩΝΙΕΣ ΣΥΝΔΕΣΕΩΣ MECHANICAL JOIN CORNES ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ SHUER PROFILE 963GR/M 5227 ΠΡΟΦΙΛ ΓΙΑ ΓΩΝΙA ΓΩΝΙΑΣΤΡΑΣ MACHINE PRESSED JOIN CORNER PROFILE ΤΑΠΑ ΓΙΑ ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ RABBE SEAL PLUG FOR SHUER PROFILE

26 ΠΡΟΦΙΛ PROFILES A ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 606GR/M ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 592GR/M ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 491GR/M ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 363GR/M ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 408GR/M EX-51 ΦΥΛΛΑΡΑΚΙ ΠΑΤΖΟΥΡΙΟΥ FIXED LOUVER 349GR/M 26

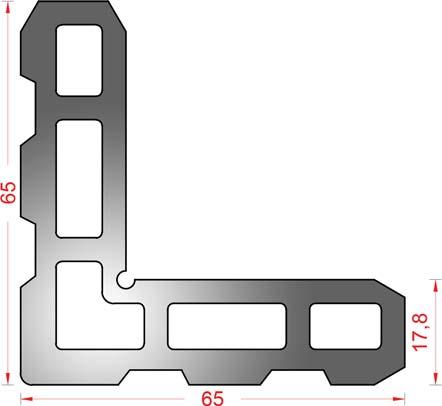

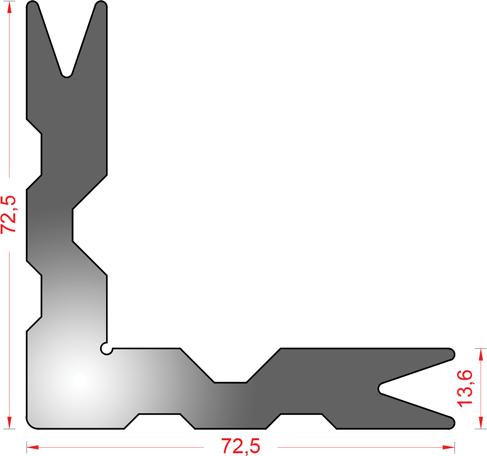

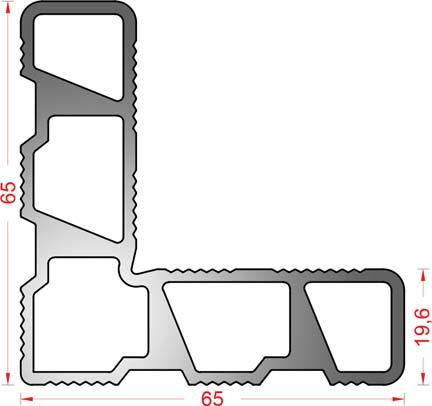

27 ΠΡΟΦΙΛ_ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΦΥΛΛΑ PROFILES_MACHINE-PRESSED JOIN CORNERS FOR SASHES ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE PRESSED JOIN CORNER GR/M ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE PRESSED JOIN CORNER A 2102GR/M

28 ΠΡΟΦΙΛ_ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΦΥΛΛΑ PROFILES_MACHINE-PRESSED JOIN CORNERS FOR SASHES ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNER GR/M 3107 ΓΙΑ ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNERS GR/M

29 ΠΡΟΦΙΛ_ΓΩΝΙΕΣ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΦΥΛΛΑ PROFILES_MACHINE-PRESSED JOIN CORNERS FOR SASHES ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNER GR/M 5777 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΜΗΧΑΝΙΣΜΟ GU MACHINE-PRESSED JOIN CORNER FOR GU MECHANISM ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNER GR/M

30 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΜΗΧΑΝΙΣΜΟ ROO MACHINE-PRESSED JOIN CORNER FOR ROO MECHANISM ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNER GR/M 3109 ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ ΓΙΑ ΜΗΧΑΝΙΣΜΟ SIEGENIA MACHINE-PRESSED JOIN CORNER FOR SIEGENIA MECHANISM ΓΙΑ ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ FOR MACHINE-PRESSED JOIN CORNER GR/M

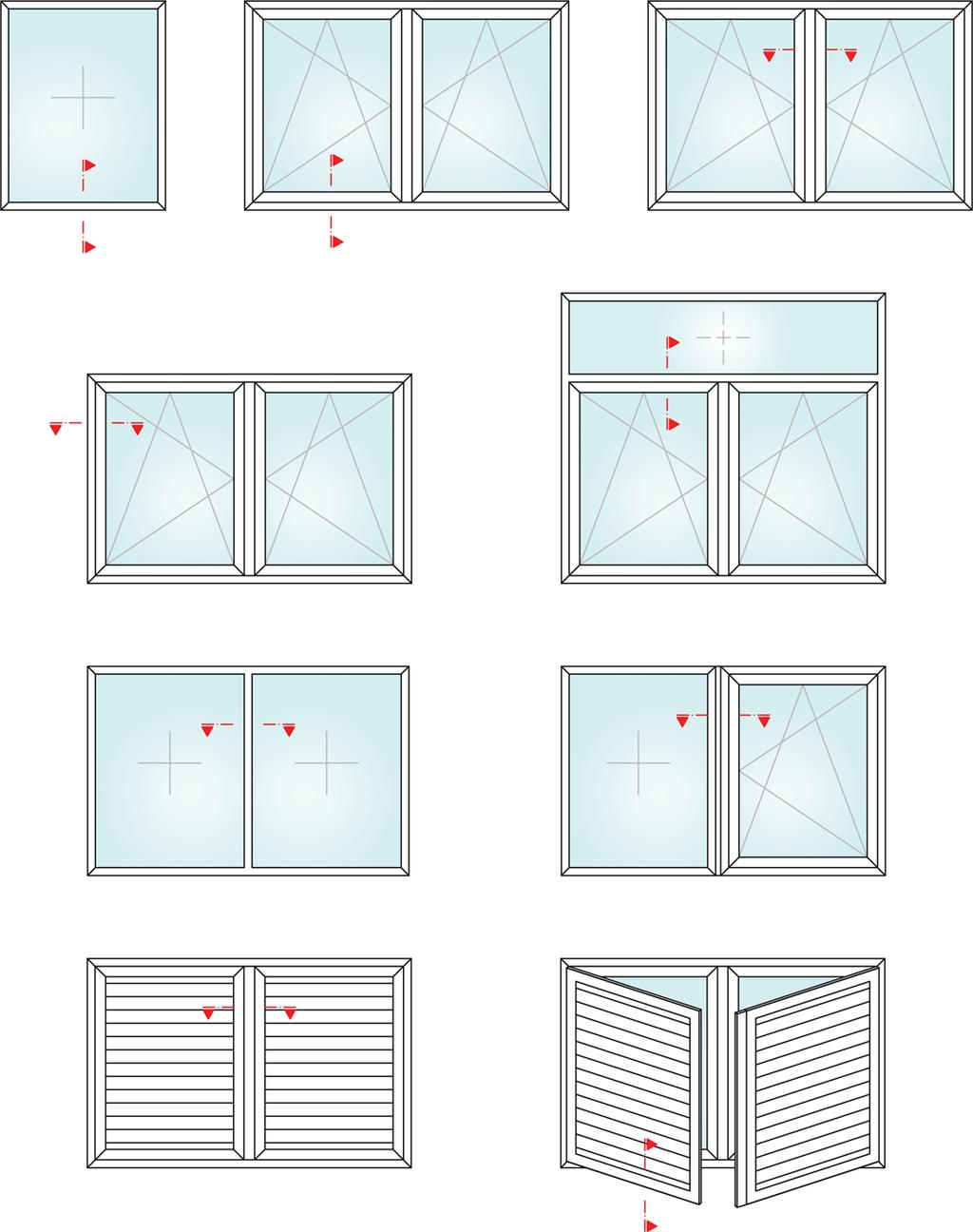

31 ΤΥΠΟΛΟΓΙΑ YPOLOGY 3 1 ΣΕΛΙΔΑ/PAGE 6 2 ΣΕΛΙΔΑ/PAGE 7 ΣΕΛΙΔΑ/PAGE ΣΕΛΙΔΑ/PAGE 9 ΣΕΛΙΔΑ/PAGE 10 6A,B 7 ΣΕΛΙΔΑ/PAGE 11 ΣΕΛΙΔΑ/PAGE 12 8 ΣΕΛΙΔΑ/PAGE 13 9 ΣΕΛΙΔΑ/PAGE 13 31

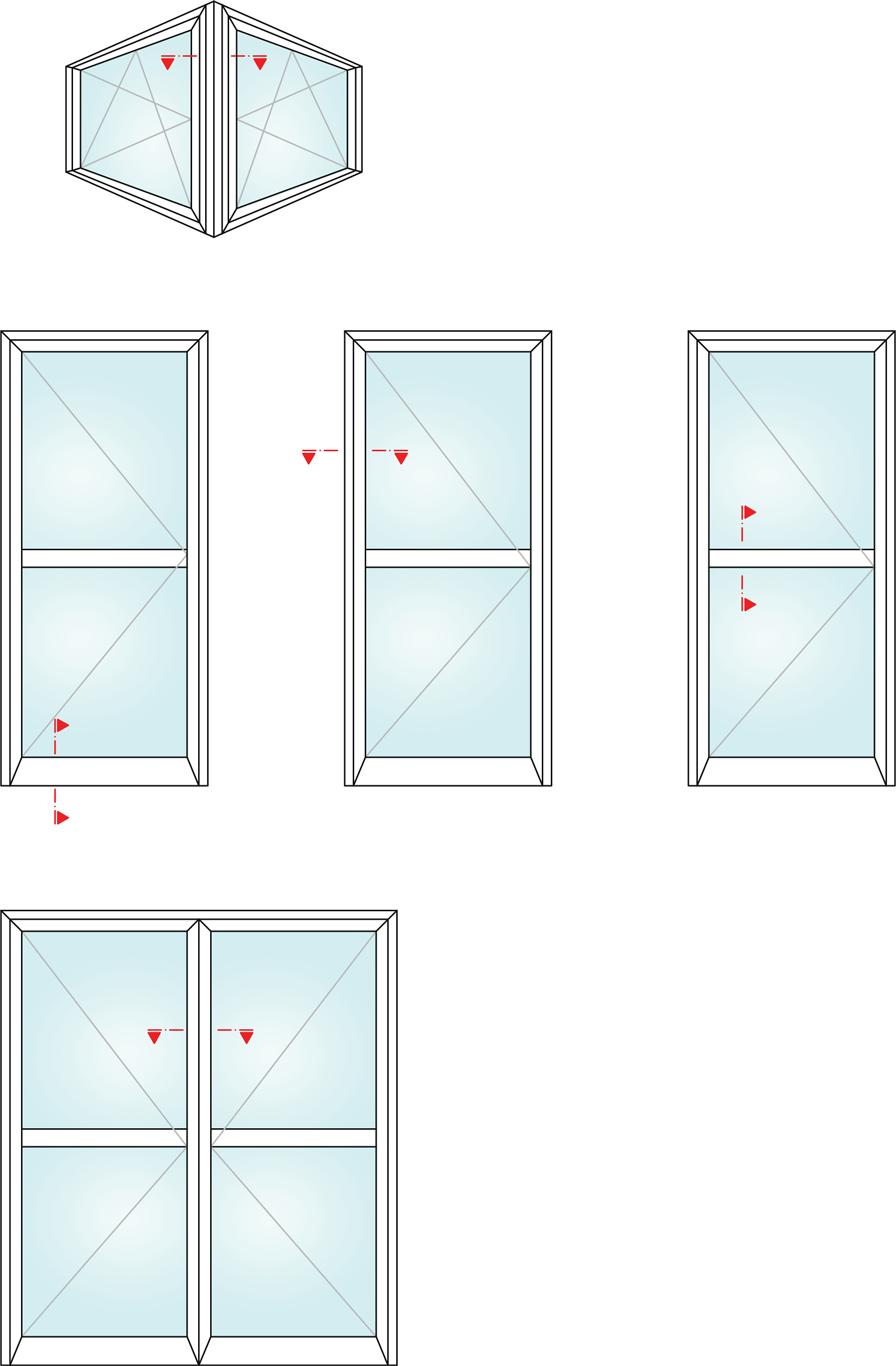

32 ΤΥΠΟΛΟΓΙΑ YPOLOGY 10 ΣΕΛΙΔΑ/PAGE A,B,C ΣΕΛΙΔΑ/PAGE 15 ΣΕΛΙΔΑ/PAGE 16 ΣΕΛΙΔΑ/PAGE ΣΕΛΙΔΑ/PAGE 18 32

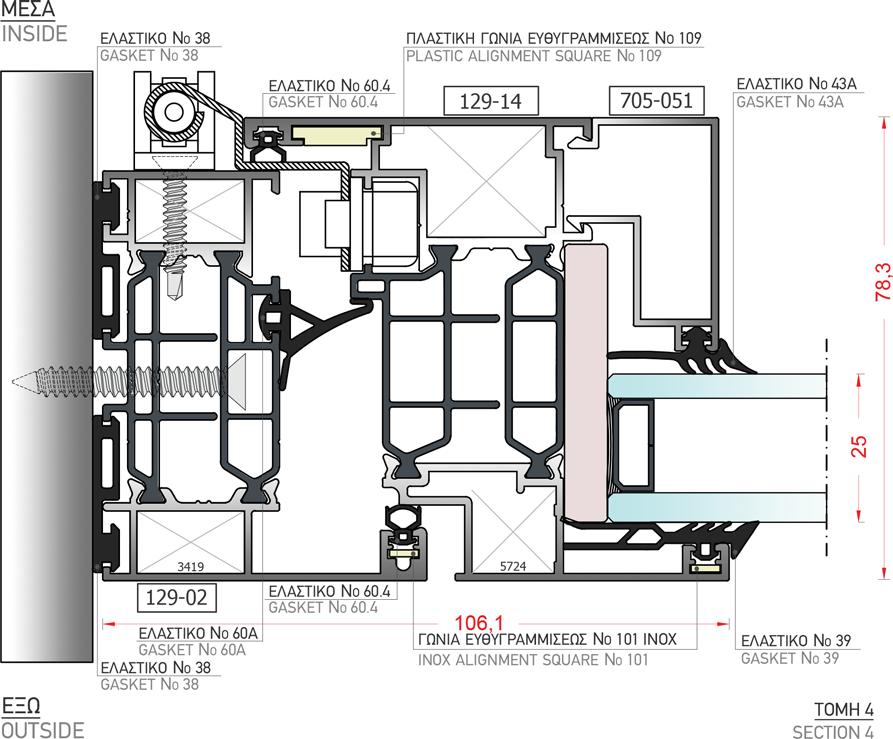

33 ΤΟΜΕΣ SECIONS 33

34 ΠΑΡΑΘΥΡΟ ΣΤΑΘΕΡΟ FIXED WINDOW /

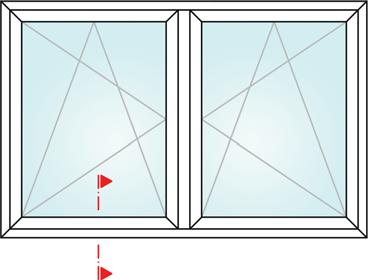

35 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ DOUBLE - SASH IL & URN WINDOW /

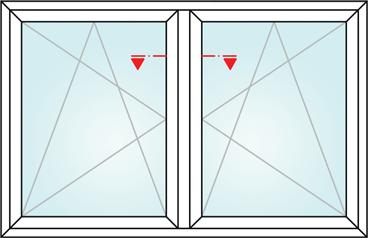

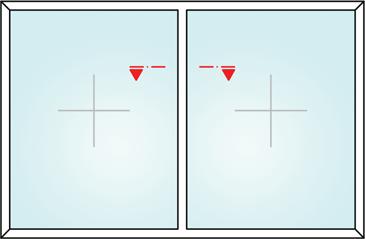

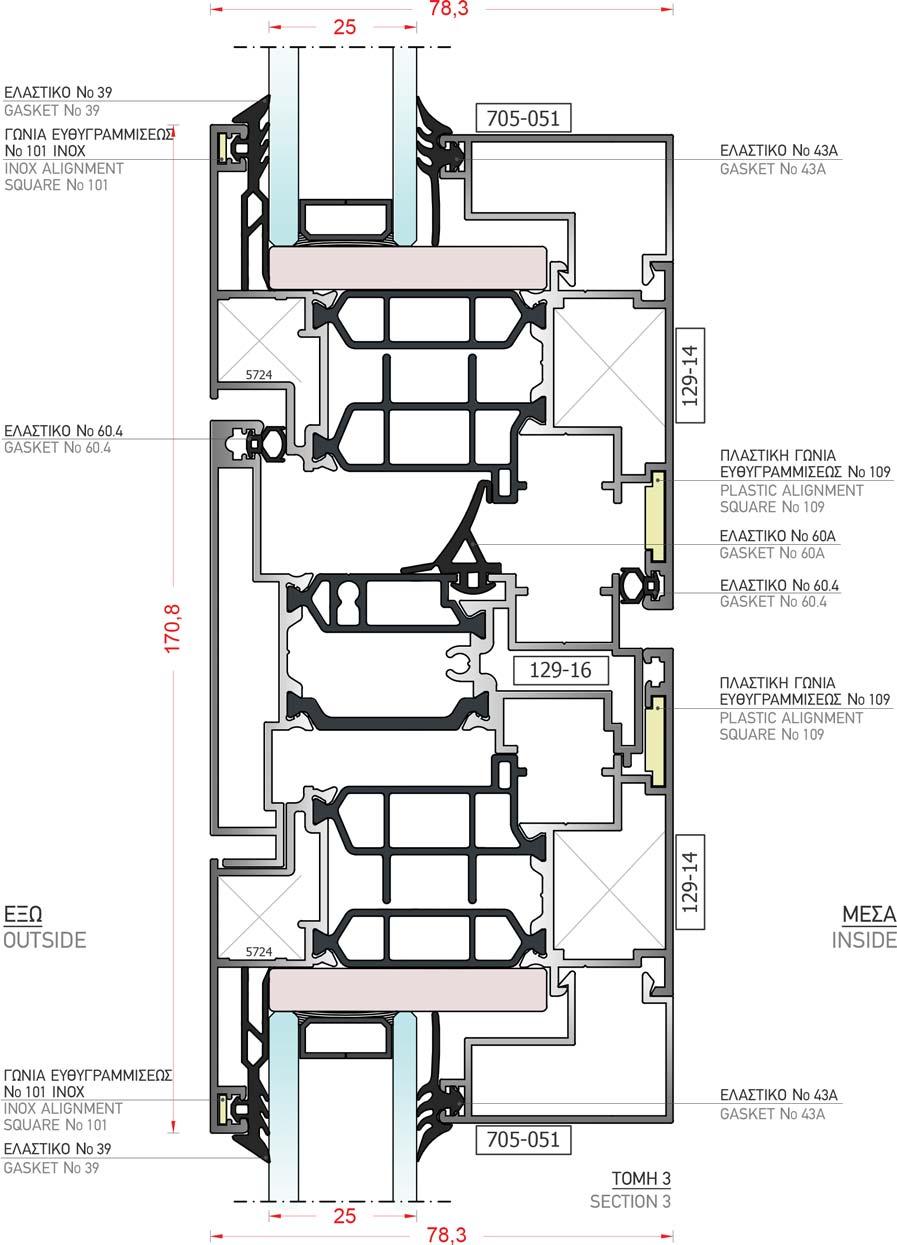

36 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ DOUBLE - SASH IL & URN WINDOW

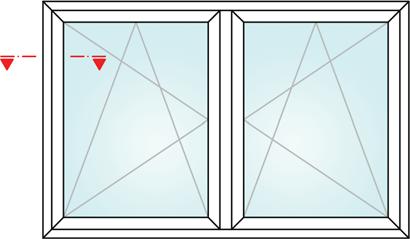

37 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ DOUBLE - SASH IL & URN WINDOW /

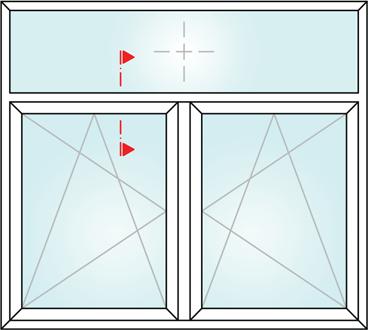

38 ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ ΑΝΟΙΓΟΜΕΝΟ - ΑΝΑΚΛΙΝΟΜΕΝΟ ME ΣΤΑΘΕΡΟ ΦΕΓΓΙΤΗ DOUBLE - SASH IL & URN WINDOW WIH FIXED SKYLIGH

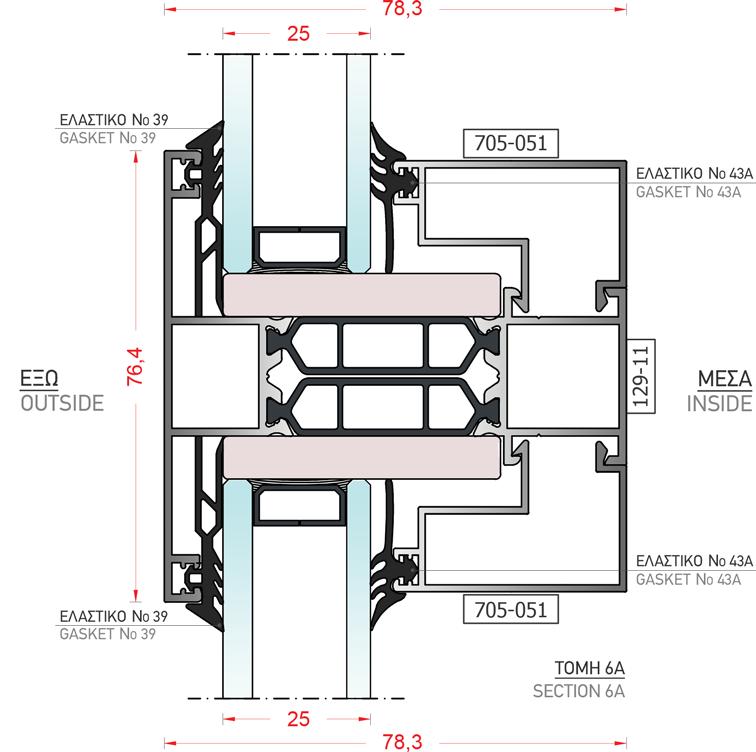

39 ΚΑΘΕΤΟ Η ΟΡΙΖΟΝΤΙΟ ΧΩΡΙΣΜΑ ΣΤΑΘΕΡΩΝ ΠΑΡΑΘΥΡΩΝ VERICAL OR HORIZONAL FIXED WINDOW SPLIER (MULLION) 6A,B 39

40 ΕΝΩΣΗ ΠΑΡΑΘΥΡΩΝ WINDOW COUPLING / /

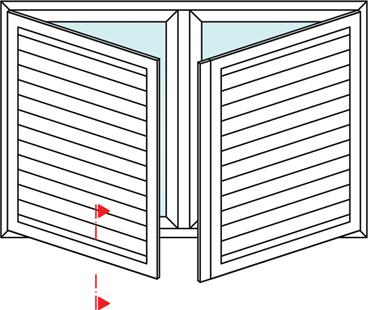

41 8 ΠΑΡΑΘΥΡΟ ΜΕ ΕΝΙΑΙΑ ΚΑΣΑ UNIFORM FRAME WINDOW 9 41

42 ΣΥΝΔΙΑΣΜΟΣ ΑΝΟΙΓΟΜΕΝΟΥ-ΑΝΑΚΛΙΝΟΜΕΝΟΥ ΠΑΡΑΘΥΡΟΥ ΜΕ ΣΤΑΘΕΡΟ ΥΠΟ ΓΩΝΙΑ 90 Ο COMBINAION OF IL & URN WINDOW FORMING 90 O ANGLE WIH FIXED WINDOW / /

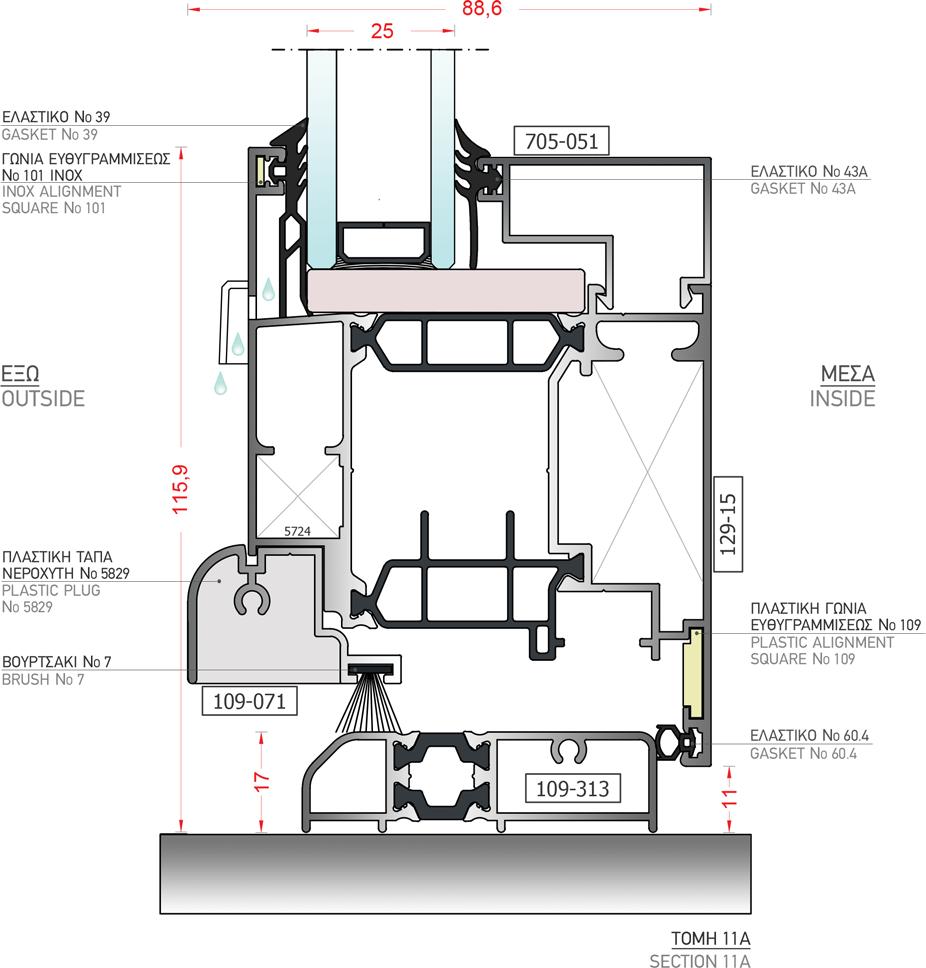

43 ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ ΕΞΩΤΕΡΙΚΑ OUWARD OPENING SINGLE - SASH DOOR 11A

44 ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ SINGLE - SASH OPENING DOOR 11B 44

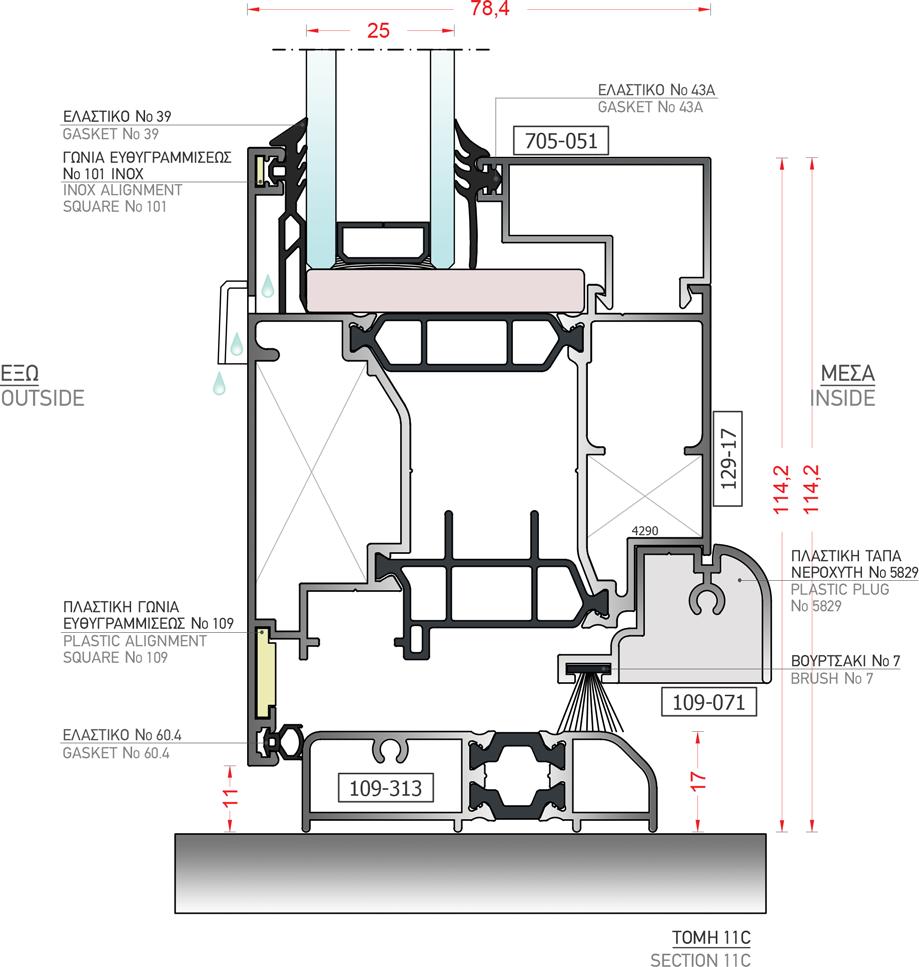

45 11C

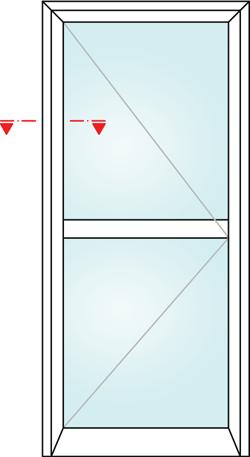

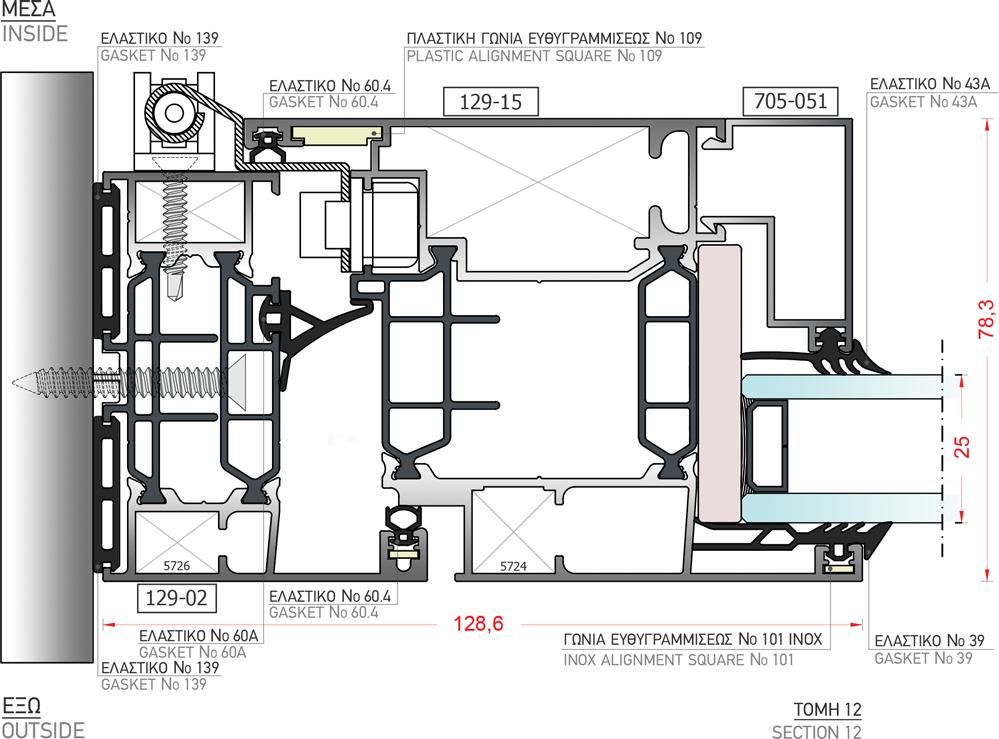

46 ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ SINGLE - SASH OPENING DOOR /

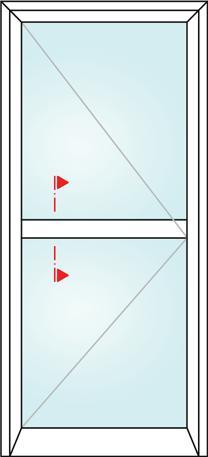

47 ΠΟΡΤΑ ΜΟΝΟΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ SINGLE - SASH OPENING DOOR 13 47

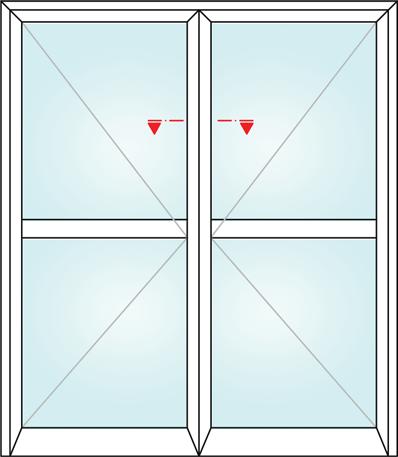

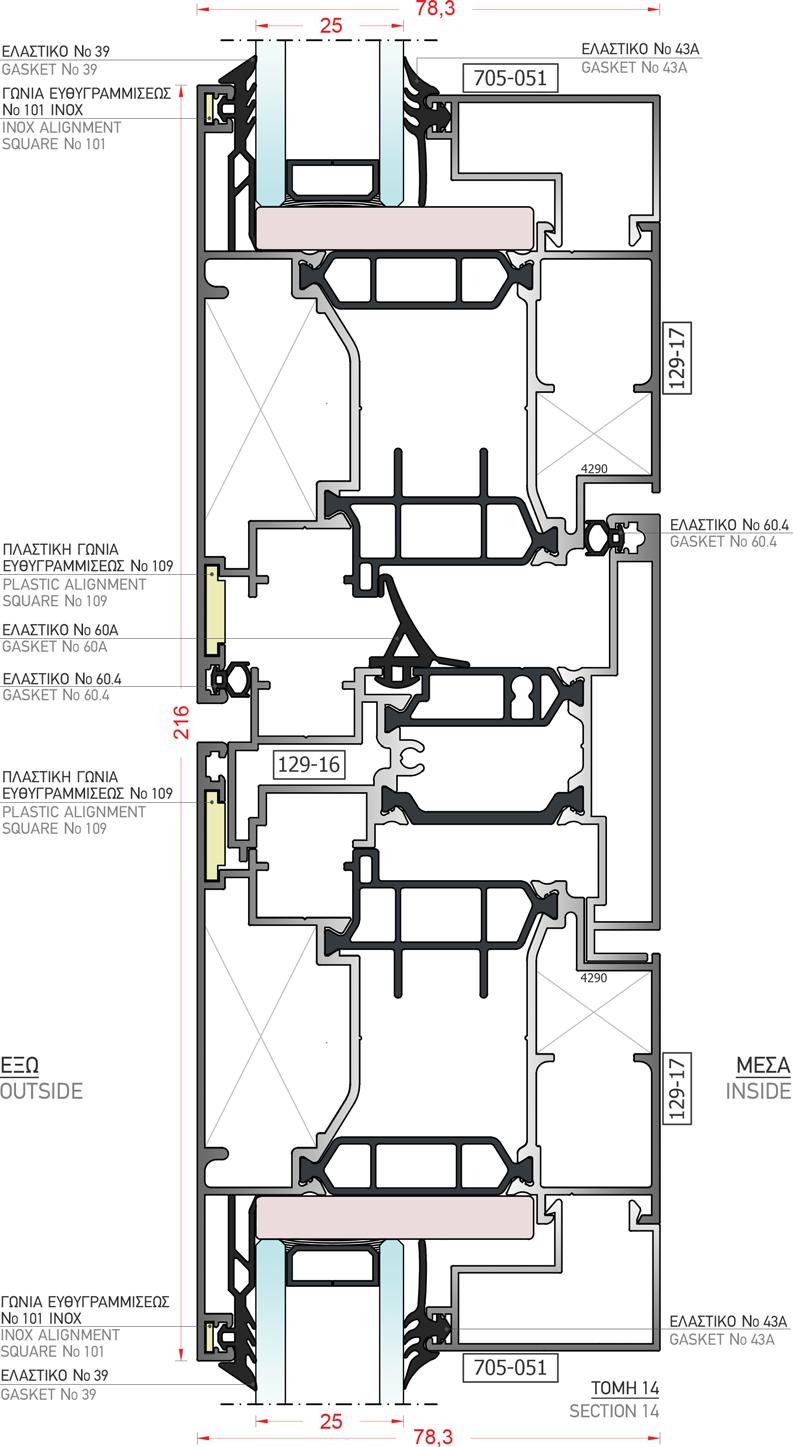

48 ΠΟΡΤΑ ΔΙΦΥΛΛΗ ΑΝΟΙΓΟΜΕΝΗ ΕΞΩΤΕΡΙΚΑ OUWARD OPENING DOUBLE - SASH DOOR

49 ΕΞΑΡΤΗΜΑΤΑ ACCESSORIES 49

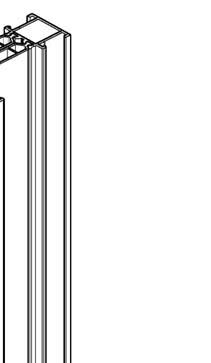

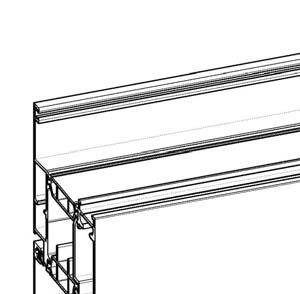

54 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSRUCIONS ΕΞΑΡΤΗΜΑ Τ Τ ACCESSORY ΛΑΜΑΡΙΝΟΒΙΔΕΣ SELF-APPING SCREWS ΦΥΛΛΟ SASH ΚΑΣΑ FRAME ΦΥΛΛΟ SASH ΕΞΑΡΤΗΜΑ Τ Τ ACCESSORY ΚΑΣΑ FRAME

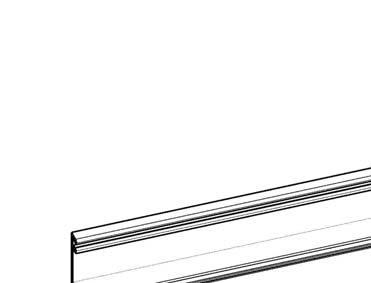

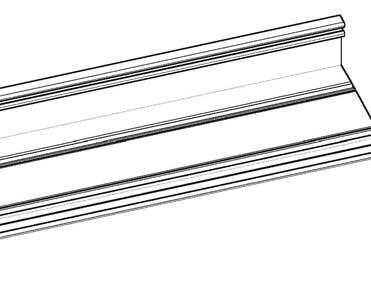

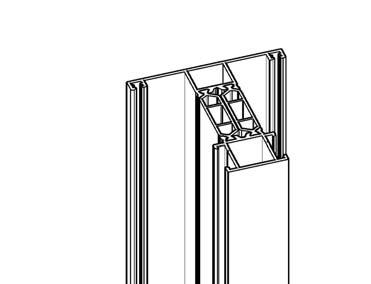

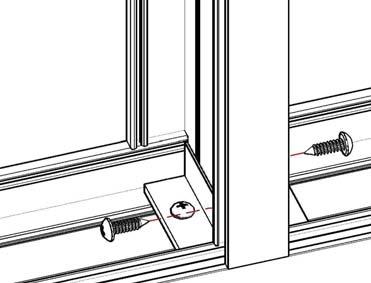

55 ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ASSEMBLY INSRUCIONS ΦΥΛΛΟ SASH ΕΞΑΡΤΗΜΑ Τ Τ ACCESSORY ΛΑΜΑΡΙΝΟΒΙΔΕΣ SELF-APPING SCREWS ΚΑΣΑ FRAME

56 ΜΕΤΡΑ ΚΟΠΗΣ CUING DIMENSIONS 56

57 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΠΑΡΑΘΥΡΟ ΜΟΝΟΦΥΛΛΟ SINGLE SASH WINDOW ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH ΠΛΑΤΟΣ ΦΥΛΛΟΥ SASH WIDH S=H-48 MM W=L-48 MM 57

58 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΠΑΡΑΘΥΡΟ ΔΙΦΥΛΛΟ DOUBLE SASH WINDOW ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH ΠΛΑΤΟΣ ΦΥΛΛΟΥ SASH WIDH S=H-48 MM W= (L-56) 2 MM 58

59 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΚΟΠΗ ΦΥΛΛΟΥ ΠΟΡΤΑΣ ΜΕ ΝΕΡΟΧΥΤΗ ΚΑΙ ΚΑΤΩΚΑΣΙ SASH CUING INSRUCIONS WIH DRAINING HOLE AND HRESHOLD ΥΨΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ-ΕΞΩ ΚΑΙ ΑΦΑΙΡΟΥΜΕ 30ΜΜ HEIGH: MEASURE HE OUER FRAME DISANCE AND SUBRAC 30MM ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH SΗ=HOU-30 MM 59

60 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΚΟΠΗ ΦΥΛΛΟΥ ΠΟΡΤΑΣ ΜΕ ΤΑΜΠΛΑ ΚΑΙ ΚΑΤΩΚΑΣΙ SASH CUING INSRUCIONS WIH KICK PLAE AND HRESHOLD ΥΨΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ-ΕΞΩ ΚΑΙ ΑΦΑΙΡΟΥΜΕ 40ΜΜ HEIGH: MEASURE HE OUER FRAME DISANCE AND SUBRAC 40MM ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH SΗ=HOU-40 MM 60

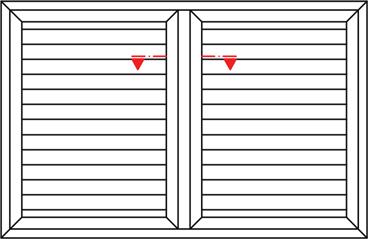

61 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΠΑΤΖΟΥΡΙ ΔΙΦΥΛΛΟ DOUBLE SASH SHUER ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH ΠΛΑΤΟΣ ΦΥΛΛΟΥ SASH WIDH S=H-49 MM W= (L-56) 2 MM 61

62 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΠΑΤΖΟΥΡΙ ΤΡΙΦΥΛΛΟ RIPLE SASH SHUER ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH ΠΛΑΤΟΣ ΦΥΛΛΟΥ SASH WIDH S=H-49 MM W= (L-22) 3 MM ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ SASH CUING INSRUCIONS ΥΨΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ ΕΞΩ ΚΑΙ ΑΦΑΙΡΟΥΜΕ 49 ΜΜ. HEIGH: MEASURE HE OUER FRAME DISANCE AND SUBRAC 49MM. ΠΛΑΤΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ ΕΞΩ, ΑΦΑΙΡΟΥΜΕ 22ΜΜ, ΚΑΙ ΔΙΑΙΡΟΥΜΕ ΔΙΑ 3 (ΤΑ ΔΥΟ ΜΕΣΣΑΙΑ ΦΥΛΛΑ -40ΜΜ) WIDH: MEASURE HE OUER FRAME DISANCE, SUBAC 22MM AND HEN DIVIDE BY 3, (FOR EACH ONE OF HE WO MIDDLE SASHES SUBRAC 40MM). 62

63 ΜΕΤΡΑ ΚΟΠΗΣ(ΕΞΩΤΕΡΙΚΑ) CUING DIMENSIONS(OUER) ΠΑΤΖΟΥΡΙ ΤΕΤΡΑΦΥΛΛΟ FOUR SASH SHUER ΥΨΟΣ ΦΥΛΛΟΥ SASH HEIGH ΠΛΑΤΟΣ ΦΥΛΛΟΥ SASH WIDH W= S=H-49 MM (L+12) 4 ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ SASH CUING INSRUCIONS MM ΥΨΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ ΕΞΩ ΚΑΙ ΑΦΑΙΡΟΥΜΕ 49 ΜΜ. HEIGH: MEASURE HE OUER FRAME DISANCE AND SUBRAC 49MM. ΠΛΑΤΟΣ: ΜΕΤΡΑΜΕ ΤΗΝ ΚΑΣΑ ΕΞΩ ΕΞΩ, ΠΡΟΣΘΕΤΟΥΜΕ 12ΜΜ, ΚΑΙ ΔΙΑΙΡΟΥΜΕ ΔΙΑ 4 (ΤΑ ΔΥΟ ΜΕΣΑΙΑ ΦΥΛΛΑ -40ΜΜ) WIDH: MEASURE HE OUER FRAME DISANCE, ADD 12MM AND HEN DIVIDE BY 4, (FOR EACH ONE OF HE WO MIDDLE SASHES SUBRAC 40MM). 63

64 ΤΑΚΑΡΙΣΜΑ ΥΑΛΟΠΙΝΑΚΩΝ GLAZING APPLICAION Aa Aa ΣΤΑΘΕΡΟ FIXED ΑΝΟΙΓΟΜΕΝΟ OPENING ΑΝΑΚΛΙΝΟΜΕΝΟ IL ΠΡΟΒΑΛΛΟΜΕΝΟ PROJECED ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΟΡΙΖΟΝΤΙΑ ROAING HORIZONALLY ΑΝΟΙΓΟΜΕΝΟ/ΑΝΑΚΛΙΝΟΜΕΝΟ IL AND URN ΠΕΡΙΣΤΡΕΦΟΜΕΝΟ ΚΑΤΑΚΟΡΥΦΑ ROAING VERICALLY 64

65 ΣΗΜΕΙΩΣΕΙΣ NOES 65

66 ΣΗΜΕΙΩΣΕΙΣ NOES 66
