ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΠΡΟΜΗΘΕΙΑ ΥΠΟΔΟΜΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ. Προμήθεια: ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΟΙΚΙΣΜΟΥ ΚΡΟΥΣΤΑ ΑΓΙΟΥ ΝΙΚΟΛΑΟΥ Δ.Ε.Υ.Α.Α.Ν.

Transcript

1 ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΠΡΟΜΗΘΕΙΑ ΥΠΟΔΟΜΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ Προμήθεια: ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΟΙΚΙΣΜΟΥ ΚΡΟΥΣΤΑ ΑΓΙΟΥ ΝΙΚΟΛΑΟΥ Δ.Ε.Υ.Α.Α.Ν. Προϋπολογισμός: Ευρώ (χωρίς Φ.Π.Α.) ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ Πηγή: ΕΣΠΑ-ΙΔΙΟΙ ΠΟΡΟΙ ΤΜΗΜΑ ΜΕΛΕΤΩΝ Χρήση: 2014 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Πίνακας Περιεχομένων 1. Γενικά Ποσοτικά Στοιχεία Λυμάτων Ποιοτικά Χαρακτηριστικά της Εκροής Αντικείμενο Προμήθειας Αναλυτική Περιγραφή των Τμημάτων της Εγκατάστασης Χονδροεσχάρα Σηπτική δεξαμενή Δευτεροβάθμια Επεξεργασία: Σύστημα Προσκολλημένης Βιομάζας με Ανακυκλοφορία Δεξαμενή και Αντλιοστάσιο Τροφοδοσίας Λυμάτων και Ανακυκλοφορίας Μονάδες Προσκολλημένης και/ή Αιωρούμενης Βιομάζας, με Ανακυκλοφορία Δεξαμενή Απολύμανσης, Δεξαμενή Αποθήκευσης Επεξεργασμένων Λυμάτων και Αντλιοστάσιο Τροφοδοσίας Αρδευτικού Δικτύου Σύστημα Εξουδετέρωσης Οσμαερίων Οικίσκος ελέγχου Λοιπά Έργα Υποδομής (διαμόρφωση χώρου, περίφραξη, πύλη εισόδου, ύδρευση, ηλεκτροφωτισμός) Κεντρικός Αγωγός Μεταφοράς Ανεπεξέργαστων Λυμάτων - Αγωγοί Διάθεσης Επεξεργασμένων Λυμάτων...11 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 1

2 1. Γενικά Τίτλος της προμήθειας: «Προμήθεια Υποδομών Εγκατάστασης Επεξεργασίας Λυμάτων Οικισμού Κρούστα» και αποτελεί 2 ο υποέργο της πράξης «Δίκτυα Αποχέτευσης και Εγκατάσταση Επεξεργασίας και Διάθεσης Λυμάτων οικισμού Κρούστα». Αφορά σύστημα επεξεργασίας λυμάτων με δευτεροβάθμια (βιολογική) επεξεργασία για 650 ισοδύναμους κατοίκους (μέγιστος εξυπηρετούμενος πληθυσμός), με το οποίο εξασφαλίζεται τουλάχιστον η απαιτούμενη ποιότητα εκροής, είναι χαμηλής κατανάλωσης ενέργειας και χαμηλών απαιτήσεων συντήρησης. Η Εγκατάσταση Επεξεργασίας Λυμάτων του οικισμού Κρούστα θα δέχεται αστικά (οικιακά) λύματα που προέρχονται κυρίως από υπολείμματα τουαλέτας, απόνερα λουτρού και κουζίνας, απόνερα καθαριότητας κλπ. Σε αυτά περιλαμβάνονται οργανικές ουσίες σε διάλυση ή αιωρούμενα σωματίδια ή κολλοειδή στερεά, λίπη-έλαια, ανόργανες ουσίες και διαλυμένα αέρια. Δεν προβλέπεται η συνεπεξεργασία βοθρολυμάτων ούτε και βιομηχανικών λυμάτων, τα οποία αν διοχετευτούν στο δίκτυο χωρίς να έχει προηγηθεί η προβλεπόμενη από το νόμο προεπεξεργασία είναι δυνατόν να επιφέρουν ανυπολόγιστες και μόνιμες βλάβες στην εγκατάσταση. Στον πίνακα που ακολουθεί δίνεται μια τυπική σύνθεση των οικιακών λυμάτων (βασισμένη σε ποσότητα λυμάτων 180 l/κάτοικο-ημέρα). ΠΑΡΑΜΕΤΡΟΣ ΠΟΣΟΤΗΤΑ (gr/κατ-ημ) ΣΥΓΚΕΝΤΡΩΣΗ (mg/lt) TSS (Ολικά στερεά) VSS (Πτητικά στερεά) ΤSS (Ολικά Αιωρούμενα Στερεά) BOD 5 (Βιοχημικά. Απαιτούμενο Οξυγόνο) COD (Χημικά Απαιτούμενο Οξυγόνο) Ολικό Άζωτο Αμμωνία Νιτρικά & Νιτρώδη <1 <5 Ολικός Φώσφορος Ολικά κoλοβακτηρίδια απ/100 ml Κοπρανώδη κoλοβακτηρίδια απ/100 ml Τα λύματα μετά την επεξεργασία μπορούν να χρησιμοποιηθούν για άρδευση καλλιεργειών ελιάς, σύμφωνα με τους όρους και τις επιφυλάξεις της με Αριθμό Πρωτ. 1035/ Έγκρισης Περιβαλλοντικών Όρων για την κατασκευή και λειτουργία του έργου: «Δίκτυα Αποχέτευσης και Εγκατάσταση Επεξεργασίας και Διάθεσης Λυμάτων οικισμού Κρούστα Αγίου Νικολάου» Ν.Λασιθίου. 2. Ποσοτικά Στοιχεία Λυμάτων Ο σχεδιασμός της εγκατάστασης γίνεται με βάση τα παρακάτω δεδομένα: Π Α Ρ Α Μ Ε Τ Ρ Ο Σ ΜΟΝΑΔΑ 20ΕΤΙΑ 40ΕΤΙΑ ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ ΕΞΥΠΗΡΕΤΟΥΜΕΝΟΙ ΚΑΤΟΙΚΟΙ ΠΑΡΑΓΩΓΗ ΛΥΜΑΤΩΝ ΑΝΑ ΚΑΤΟΙΚΟ lt/d MEΓΙΣΤΗ ΠΑΡΑΓΩΓΗ ΛΥΜΑΤΩΝ ΑΝΑ ΚΑΤΟΙΚΟ lt/d MEΣΟ ΗΜΕΡΗΣΙΟ ΥΔΡΑΥΛΙΚΟ ΦΟΡΤΙΟ m 3 /d 51,00 88,50 70,80 117,00 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2

3 ΜΕΓΙΣΤΟ ΗΜΕΡΗΣΙΟ ΥΔΡΑΥΛΙΚΟ ΦΟΡΤΙΟ m 3 /d 76,50 132,75 106,20 175,50 ΜΕΓΙΣΤΗ ΩΡΙΑΙΑ ΠΑΡΟΧΗ m 3 /h 3,19 5,53 4,43 7,31 ΠΑΡΟΧΗ ΑΙΧΜΗΣ m 3 /h 9,56 16,59 13,28 21,94 ΕΛΑΧΙΣΤΟ ΣΥΝΟΛΙΚΟ ΟΡΓΑΝΙΚΟ ΦΟΡΤΙΟ kg ΑΝΕΠΕΞΕΡΓΑΣΤΩΝ ΛΥΜΑΤΩΝ (ΦΟΡΤΙΟ BOD5) BOD 5 /d 25,5 35,4 29,5 39,0 Όλες οι δεξαμενές (σηπτική δεξαμενή, δεξαμενή άντλησης-δοσομέτρησης και ανακυκλοφορίας δευτεροβάθμιας επεξεργασίας, δεξαμενή απολύμανσης, δεξαμενή αποθήκευσης και άντλησης της εκροής) κατασκευάζονται ώστε να καλυφθούν οι απαιτήσεις του θέρους της 40ετίας. Μόνο οι μονάδες προσκολλημένης βιομάζας θα εγκατασταθούν ώστε να καλυφθούν οι απαιτήσεις του θέρους 20ετίας, με πρόβλεψη για την επέκταση. 3. Ποιοτικά Χαρακτηριστικά της Εκροής Tα αναμενόμενα ποιοτικά χαρακτηριστικά εκροής θα είναι: βιοχημικά απαιτούμενο οξυγόνο (BOD 5 ) 10 mg/l χημικά απαιτούμενο οξυγόνο (COD) < 40 mg/l αιωρούμενα στερεά (SS) 10 mg/l ph 6-8 Escherichia coli (EC/100ml) : 5 για το 80% των δειγμάτων 50 για το 95% των δειγμάτων Υπολειμματικό χλώριο : > 2.0 mg/l Επίσης η εκροή θα είναι άχρωμη, διαυγής και δεν θα περιέχει λίπη-έλαια ή επιπλέοντα στερεά. Η ποιότητα εκροής της Ε.Ε.Λ. θα τηρεί τα όρια του Πίνακα 2 του Παραρτήματος Ι της ΚΥΑ οικ (ΦΕΚ 354-Β-2011) «Καθορισμός μέτρων, όρων & διαδικασιών για την επαναχρησιμοποίηση επεξεργασμένων υγρών αποβλήτων και άλλες διατάξεις» για απεριόριστη άρδευση καλλιεργειών. 4. Αντικείμενο Προμήθειας Η προμήθεια αφορά σύστημα επεξεργασίας λυμάτων, με δευτεροβάθμια (βιολογική) επεξεργασία για 650 ισοδύναμους κατοίκους (μέγιστος εξυπηρετούμενος πληθυσμός) με κύρια χαρακτηριστικά (περιγράφονται αναλυτικά στο Άρθρο 1 της Ε.Σ.Υ.): εξασφαλίζει τουλάχιστον την ποιότητα εκροής που καθορίζουν οι εγκεκριμένοι περιβαλλοντικοί όροι και οι απαιτήσεις ικανοποίησης των μέτρων όρων και διαδικασιών για την επαναχρησιμοποίηση επεξεργασμένων λυμάτων για απεριόριστη άρδευση, της ΚΥΑ /2011, χαμηλή κατανάλωση ενέργειας (σε πλήρη λειτουργία για τον μέγιστο εξυπηρετούμενο πληθυσμό δεν θα ξεπερνά τις 80 kwh/24 hr) χαμηλές απαιτήσεις συντήρησης. τεχνολογία χαμηλής φόρτισης με χαμηλή παραγωγή βιομάζας. διατίθεται σε δομήσιμες προκατασκευασμένες μονάδες (modules) με δυνατότητα επέκτασης του συστήματος με απλή προσθήκη-σύνδεση νέων μονάδων. Το αντικείμενο της προμήθειας περιλαμβάνει αναλυτικότερα: την εκπόνηση της μελέτης Εφαρμογής και κάθε είδους συμπληρωματικής μελέτης και έρευνας, την κατασκευή των έργων Πολιτικού Μηχανικού, την προμήθεια και εγκατάσταση όλου του ηλεκτρολογικού και μηχανολογικού εξοπλισμού, ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 3

4 Δοκιμαστική λειτουργία των εγκατεστημένων υποδομών επί τρείς (3) μήνες Εκπαίδευση του προσωπικού του φορέα για την λειτουργία και συντήρηση της Ε.Ε.Λ. Πλήρη-κανονική λειτουργία και συντήρηση του ολοκληρωμένου συστήματος για δέκα (10) έτη που θα ακολουθήσει την ολοκλήρωση της δοκιμαστικής λειτουργίας και την έκδοση της βεβαίωσης περαίωσης εργασιών, και εξασφάλιση τεχνικής υποστήριξης και διαθεσιμότητας ανταλλακτικών για επιπλέον πέντε (5) έτη. Η έναρξη του διαστήματος πλήρους λειτουργίας και συντήρησης από το ανάδοχο, μπορεί να γίνει μέχρι και 12 μήνες αργότερα, εφόσον κριθεί απαραίτητο από την Δ.Ε.Υ.Α.Α.Ν. (ανάλογα με την πρόοδο των εργασιών του έργου κατασκευής δικτύων αποχέτευσης του οικισμού Κρούστα). Στο αντικείμενο της προμήθειας περιλαμβάνεται επίσης κάθε εργασία ή προμήθεια και εγκατάσταση εξοπλισμού, η οποία είναι αναγκαία για την ολοκληρωμένη κατασκευή, την άρτια και αποδοτική λειτουργία του Έργου, έστω και αν δεν αναφέρεται ρητά στα Τεύχη Δημοπράτησης. Ο Ανάδοχος θα έχει την πλήρη και αποκλειστική ευθύνη για την επίτευξη των απαιτούμενων αποδόσεων επεξεργασίας όσον αφορά τις τελικές εκροές, και για την χαμηλή κατανάλωση ενέργειας, που πρέπει να είναι σύμφωνες με τα όσα καθορίζονται στο παρόν τεύχος καθώς και με τις εγγυήσεις που έχει υποβάλλει μαζί με την Τεχνική Προσφορά του (εγγυήσεις ποιοτικών παραμέτρων εκροής και ενεργειακών χαρακτηριστικών). 5. Αναλυτική Περιγραφή των Τμημάτων της Εγκατάστασης Η εγκατάσταση θα περιλαμβάνει τα παρακάτω επιμέρους τμήματα: 1. Χονδροεσχάρα για την συλλογή ογκωδών υλικών 2. Σηπτική Δεξαμενή για την πρωτοβάθμια επεξεργασία των λυμάτων 3. Δεξαμενή τροφοδοσίας - ανακυκλοφορίας στα βιολογικά φίλτρα 4. Δευτεροβάθμια επεξεργασία σε κλειστό αερόβιο προκατασκευασμένο σύστημα προσκολλημένης βιομάζας (Βιολογικά φίλτρα ή ισοδύναμο) 5. Ηλεκτρομαγνητικό μετρητή παροχής 6. Απολύμανση (με χλωρίωση) της εκροής 7. Δεξαμενή αποθήκευσης και άντλησης της εκροής 8. Δίχωρο οικίσκο ελέγχου, στον οποίο θα προβλέπεται χώρος ηλεκτρικού πίνακα, χώρος ηλεκτροπαραγωγού ζεύγους και WC 9. Μονάδα εξουδετέρωσης οσμαερίων το οποίο θα παραδοθεί τοποθετημένο σε εγκεκριμένη από την Υπηρεσία θέση 10. Λοιπά έργα υποδομής (διαμόρφωση περιβάλλοντος χώρου, εσωτερική οδοποιία, περίφραξη, ηλεκτροφωτισμός). Οι διαγωνιζόμενοι στη φάση σύνταξης της τεχνικής προσφοράς τους θα καταθέσουν αναλυτικούς υδραυλικούς και υγιεινολογικούς υπολογισμούς, προσαρμοσμένους στο προσφερόμενο σύστημα, σε κάθε περίπτωση όμως θα τηρούνται οι ελάχιστες απαιτήσεις των συμβατικών τευχών 5.1 Χονδροεσχάρα Χειροκαθαριζόμενη χονδροεσχάρα με διάκενα mm τοποθετείται σε ειδικό φρεάτιο πριν τη σηπτική δεξαμενή, για την συγκράτηση των ογκωδών στερεών αντικειμένων. Προβλέπεται παροχή νερού πλησίον του φρεατίου, ώστε να είναι εύκολος ο καθαρισμός του φρεατίου με έκπλυση των στερεών προς τη σηπτική δεξαμενή. 5.2 Σηπτική Δδεξαμενή Σε μια σηπτική δεξαμενή γίνεται μια καλή προεπεξεργασία των λυμάτων με φυσικό τρόπο που περιλαμβάνει: α) προκαθίζηση των λυμάτων (επιτυγχάνεται αφαίρεση των αιωρούμενων στερεών με ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 4

5 αποτέλεσμα τη μείωση του ρυπαντικού φορτίου των λυμάτων κατά 40-60%,), β) συγκράτηση των επιπλεόντων υλικών, γ) χώνευση (βιοσταθεροποίηση) των στερεών. Αποτέλεσμα της προεπεξεργασίας σε σηπτική δεξαμενή είναι: Η αποφυγή δημιουργίας προβλημάτων εμφράξεων στα επόμενα στάδια επεξεργασίας και διάθεσης της εκροής Η αύξηση των αποδόσεων των επόμενων σταδίων. Ο χρόνος συγκράτησης ορίζεται εν γένει σε 24 ώρες. Αποτελείται από μια κλειστή ορθογωνική δεξαμενή εντός της οποίας συντελείται η καθίζηση των βαρύτερων αιωρούμενων στερεών, η επίπλευση των λιπών και ελαίων και η εν μέρει αναερόβια χώνευση (υπό θερμοκρασίες περιβάλλοντος) του οργανικού φορτίου των αποβλήτων. Η δεξαμενή λειτουργεί ως ένας αντιδραστήρας εμβολοειδούς ροής (plug flow reactor). Στην σηπτική δεξαμενή παρατηρούνται τρεις ζώνες: η ζώνη των επιπλεόντων στην επιφάνεια των υγρών, η ζώνη της λάσπης στον πυθμένα και η ενδιάμεση ζώνη των (μερικώς) επεξεργασμένων λυμάτων. Οι συνθήκες στη ζώνη αυτή χαρακτηρίζονται κατά κανόνα από χαμηλές συγκεντρώσεις διαλυμένου οξυγόνου ενώ στην επιφανειακή ζώνη και στην ζώνη της λάσπης οι συνθήκες είναι καθαρά αναερόβιες. Τα εισερχόμενα λύματα, οδηγούνται στην ενδιάμεση ζώνη όπου αναμιγνύονται με το μίγμα των ήδη μερικώς επεξεργασμένων λυμάτων και μικροοργανισμών. Μικροοργανισμοί (κυρίως ετεροτροφικά βακτήρια) οξειδώνουν και διαλυτοποιούν τον οργανικό άνθρακα, ο οποίος στη συνέχεια μετατρέπεται (από επαμφοτερίζοντες μικροοργανισμούς) σε πτητικά οργανικά οξέα και ακολούθως σε αέρια (μεθάνιο, διοξείδιο του άνθρακα, υδρόθειο, κ.α.). Σύμφωνα με τα προαναφερθέντα, τα στερεά που καθιζάνουν στον πυθμένα της δεξαμενής υφίστανται μερική αναερόβια χώνευση η οποία πραγματοποιείται με αργό ρυθμό, κυρίως λόγω των χαμηλών θερμοκρασιών που επικρατούν. Το αποτέλεσμα της αναερόβιας χώνευσης είναι η μείωση της ποσότητας ιλύος έτσι ώστε να απαιτείται απομάκρυνση της ιλύος σε αραιά χρονικά διαστήματα (συνήθως κάθε 12 μήνες). Κατά την περιοδική εκκένωση της δεξαμενής, κρίνεται σκόπιμο να μη γίνεται πλήρης απομάκρυνση της λάσπης, αλλά να παραμένει περίπου το 1/6 αυτής έτσι ώστε να παραμένει μέρος των μικροοργανισμών για την εκτέλεση των απαραίτητων για την διάσπαση του οργανικού φορτίου, μικροοργανισμών. Οι μεγάλες διακυμάνσεις του υδραυλικού φορτίου, μπορούν κατά τη διάρκεια της παροχής αιχμής να προκαλέσουν επαναιώρηση των καθιζήσιμων στερεών και τη διαφυγή τους με την εκροή. Ο κίνδυνος αυτός αντιμετωπίζεται συνήθως με κατασκευή στην είσοδο και έξοδο της δεξαμενής κατάλληλων τοιχωμάτων που μειώνουν τις ταχύτητες ροής και τη διαφυγή των στερεών. Σκόπιμο είναι για μεγαλύτερα μεγέθη δεξαμενών, να κατασκευάζονται μονάδες με δύο διαμερίσματα. Στις περιπτώσεις αυτές συνίσταται όπως ο ωφέλιμος όγκος του πρώτου διαμερίσματος είναι διπλάσιος από το ωφέλιμο όγκο του δευτέρου διαμερίσματος. Οι σηπτικές δεξαμενές κατασκευάζονται συνήθως από σκυρόδεμα επί τόπου ή αποτελούν προκατασκευασμένη κατασκευή από κατάλληλα υλικά (π.χ. οπλισμένο σκυρόδεμα, fiberglass ή πολυαιθυλένιο). Η απόδοση μιας σηπτικής δεξαμενής είναι 30-50% μείωση του BOD 5, 50-80% μείωση των αιωρούμενων στερεών και 60-80% μείωση των λιπών. Κατά συνέπεια η σηπτική δεξαμενή είναι μέθοδος επεξεργασίας που δίνει εκροή με σχετικά υψηλές συγκεντρώσεις BOD και αιωρούμενων στερεών. Τα κριτήρια για τον σχεδιασμό των σηπτικών δεξαμενών ποικίλουν. Η γενικότερη πρακτική (US EPA) βασίζεται στην εφαρμογή του παρακάτω τύπου: V=(q P+2.000) όπου: V= ο όγκος της δεξαμενής (σε λίτρα) P= ο εξυπηρετούμενος πληθυσμός (πάντως όχι μικρότερος από 4) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 5

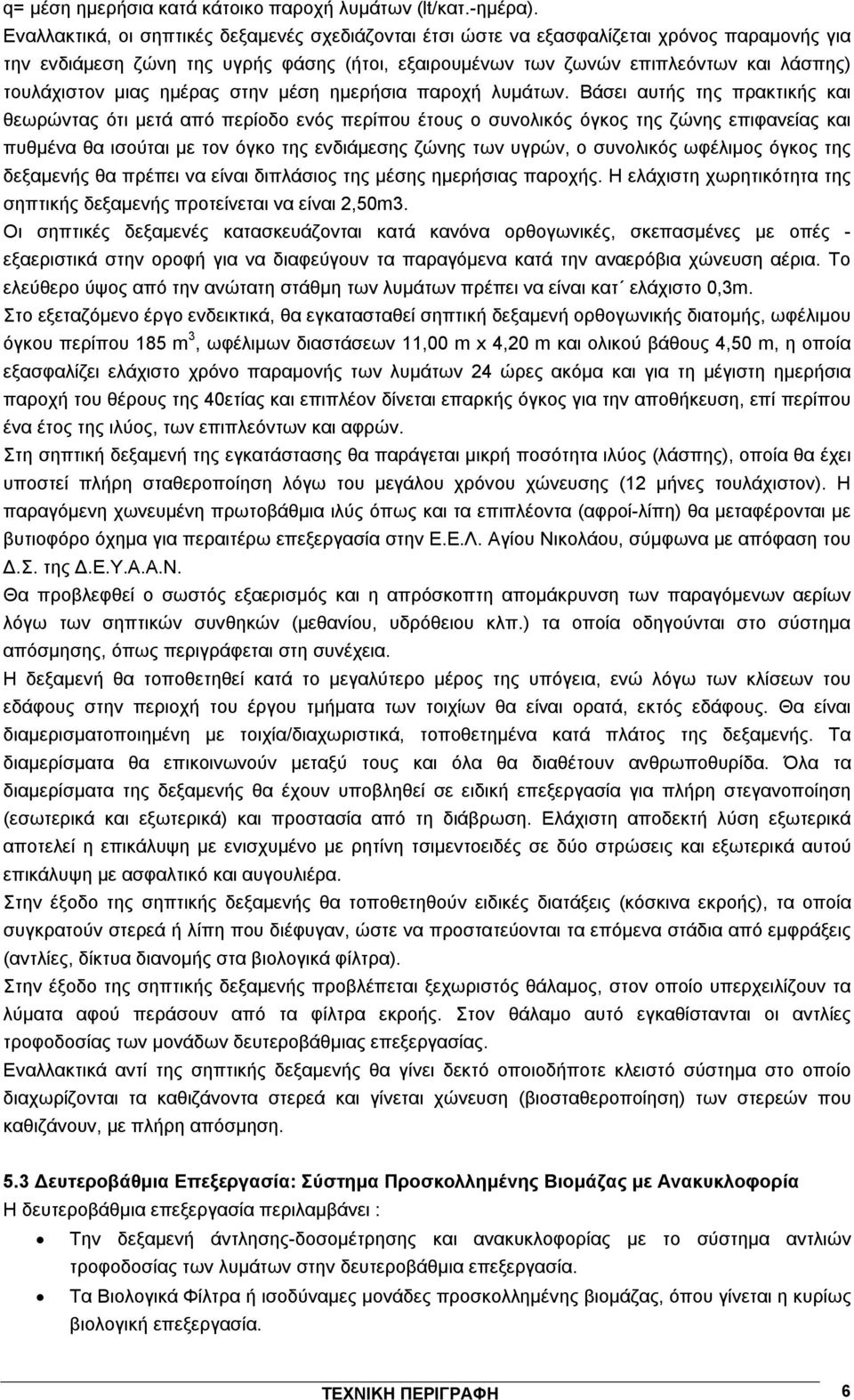

6 q= μέση ημερήσια κατά κάτοικο παροχή λυμάτων (lt/κατ.-ημέρα). Εναλλακτικά, οι σηπτικές δεξαμενές σχεδιάζονται έτσι ώστε να εξασφαλίζεται χρόνος παραμονής για την ενδιάμεση ζώνη της υγρής φάσης (ήτοι, εξαιρουμένων των ζωνών επιπλεόντων και λάσπης) τουλάχιστον μιας ημέρας στην μέση ημερήσια παροχή λυμάτων. Βάσει αυτής της πρακτικής και θεωρώντας ότι μετά από περίοδο ενός περίπου έτους ο συνολικός όγκος της ζώνης επιφανείας και πυθμένα θα ισούται με τον όγκο της ενδιάμεσης ζώνης των υγρών, ο συνολικός ωφέλιμος όγκος της δεξαμενής θα πρέπει να είναι διπλάσιος της μέσης ημερήσιας παροχής. Η ελάχιστη χωρητικότητα της σηπτικής δεξαμενής προτείνεται να είναι 2,50m3. Οι σηπτικές δεξαμενές κατασκευάζονται κατά κανόνα ορθογωνικές, σκεπασμένες με οπές - εξαεριστικά στην οροφή για να διαφεύγουν τα παραγόμενα κατά την αναερόβια χώνευση αέρια. Το ελεύθερο ύψος από την ανώτατη στάθμη των λυμάτων πρέπει να είναι κατ ελάχιστο 0,3m. Στο εξεταζόμενο έργο ενδεικτικά, θα εγκατασταθεί σηπτική δεξαμενή ορθογωνικής διατομής, ωφέλιμου όγκου περίπου 185 m 3, ωφέλιμων διαστάσεων 11,00 m x 4,20 m και ολικού βάθους 4,50 m, η οποία εξασφαλίζει ελάχιστο χρόνο παραμονής των λυμάτων 24 ώρες ακόμα και για τη μέγιστη ημερήσια παροχή του θέρους της 40ετίας και επιπλέον δίνεται επαρκής όγκος για την αποθήκευση, επί περίπου ένα έτος της ιλύος, των επιπλεόντων και αφρών. Στη σηπτική δεξαμενή της εγκατάστασης θα παράγεται μικρή ποσότητα ιλύος (λάσπης), οποία θα έχει υποστεί πλήρη σταθεροποίηση λόγω του μεγάλου χρόνου χώνευσης (12 μήνες τουλάχιστον). Η παραγόμενη χωνευμένη πρωτοβάθμια ιλύς όπως και τα επιπλέοντα (αφροί-λίπη) θα μεταφέρονται με βυτιοφόρο όχημα για περαιτέρω επεξεργασία στην Ε.Ε.Λ. Αγίου Νικολάου, σύμφωνα με απόφαση του Δ.Σ. της Δ.Ε.Υ.Α.Α.Ν. Θα προβλεφθεί ο σωστός εξαερισμός και η απρόσκοπτη απομάκρυνση των παραγόμενων αερίων λόγω των σηπτικών συνθηκών (μεθανίου, υδρόθειου κλπ.) τα οποία οδηγούνται στο σύστημα απόσμησης, όπως περιγράφεται στη συνέχεια. Η δεξαμενή θα τοποθετηθεί κατά το μεγαλύτερο μέρος της υπόγεια, ενώ λόγω των κλίσεων του εδάφους στην περιοχή του έργου τμήματα των τοιχίων θα είναι ορατά, εκτός εδάφους. Θα είναι διαμερισματοποιημένη με τοιχία/διαχωριστικά, τοποθετημένα κατά πλάτος της δεξαμενής. Τα διαμερίσματα θα επικοινωνούν μεταξύ τους και όλα θα διαθέτουν ανθρωποθυρίδα. Όλα τα διαμερίσματα της δεξαμενής θα έχουν υποβληθεί σε ειδική επεξεργασία για πλήρη στεγανοποίηση (εσωτερικά και εξωτερικά) και προστασία από τη διάβρωση. Ελάχιστη αποδεκτή λύση εξωτερικά αποτελεί η επικάλυψη με ενισχυμένο με ρητίνη τσιμεντοειδές σε δύο στρώσεις και εξωτερικά αυτού επικάλυψη με ασφαλτικό και αυγουλιέρα. Στην έξοδο της σηπτικής δεξαμενής θα τοποθετηθούν ειδικές διατάξεις (κόσκινα εκροής), τα οποία συγκρατούν στερεά ή λίπη που διέφυγαν, ώστε να προστατεύονται τα επόμενα στάδια από εμφράξεις (αντλίες, δίκτυα διανομής στα βιολογικά φίλτρα). Στην έξοδο της σηπτικής δεξαμενής προβλέπεται ξεχωριστός θάλαμος, στον οποίο υπερχειλίζουν τα λύματα αφού περάσουν από τα φίλτρα εκροής. Στον θάλαμο αυτό εγκαθίστανται οι αντλίες τροφοδοσίας των μονάδων δευτεροβάθμιας επεξεργασίας. Εναλλακτικά αντί της σηπτικής δεξαμενής θα γίνει δεκτό οποιοδήποτε κλειστό σύστημα στο οποίο διαχωρίζονται τα καθιζάνοντα στερεά και γίνεται χώνευση (βιοσταθεροποίηση) των στερεών που καθιζάνουν, με πλήρη απόσμηση. 5.3 Δευτεροβάθμια Επεξεργασία: Σύστημα Προσκολλημένης Βιομάζας με Ανακυκλοφορία Η δευτεροβάθμια επεξεργασία περιλαμβάνει : Την δεξαμενή άντλησης-δοσομέτρησης και ανακυκλοφορίας με το σύστημα αντλιών τροφοδοσίας των λυμάτων στην δευτεροβάθμια επεξεργασία. Τα Βιολογικά Φίλτρα ή ισοδύναμες μονάδες προσκολλημένης βιομάζας, όπου γίνεται η κυρίως βιολογική επεξεργασία. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 6

7 Την δεξαμενή απολύμανσης, αποθήκευσης και άντλησης της εκροής. Στο συγκεκριμένο έργο του οικισμού Κρούστα δεχόμαστε ότι η μέγιστη μείωση του φορτίου BOD 5 στην σηπτική δεξαμενή θα είναι της τάξης του 50% συνεπώς: Π Α Ρ Α Μ Ε Τ Ρ Ο Σ ΕΛΑΧΙΣΤΟ ΣΥΝΟΛΙΚΟ ΟΡΓΑΝΙΚΟ ΦΟΡΤΙΟ (ΦΟΡΤΙΟ BOD 5) ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΔΕΥΤΕΡΟΒΑΘΜΙΑΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΜΟΝΑΔΑ kg BOD 5 /d 20ΕΤΙΑ 40ΕΤΙΑ ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ ΧΕΙΜΩΝΑΣ ΘΕΡΟΣ 12,8 17,7 14,8 19, Δεξαμενή και Αντλιοστάσιο Τροφοδοσίας Λυμάτων και Ανακυκλοφορίας Η δεξαμενή αυτή θα είναι κατασκευασμένη από σκυρόδεμα και χρησιμεύει για αποθήκευση της πρωτοβάθμιας εκροής, που εκρέει από τη σηπτική δεξαμενή με υπερχείλιση. Από τη δεξαμενή αυτή ξεκινά η γραμμή τροφοδοσίας και ανακυκλοφορίας προς τις μονάδες βιολογικής επεξεργασίας. Η γραμμή αυτή περιλαμβάνει : Τις αντλίες τροφοδοσίας των μονάδων βιολογικής επεξεργασίας. Τους κεντρικούς αγωγούς μεταφοράς και διανομής προς τις μονάδες βιολογικής επεξεργασίας. Προβλέπεται κατάλληλος αριθμός αντλιών τροφοδοσίας με εφεδρεία 100%: τέσσερις αντλίες τροφοδοσίας (δύο και δύο εφεδρικές), οι οποίες θα συνδέονται σε κοινό αγωγό μεταφοράς- διανομής (προβλέπονται βάνες απομόνωσης). Στην δεξαμενή εξισορρόπησης-δοσομέτρησης και ανακυκλοφορίας καταλήγει με φυσική ροή ο κεντρικός συλλεκτήριος αγωγός που μεταφέρει τη διηθημένη εκροή από κάθε βιολογικό φίλτρο για να έχουμε την προβλεπόμενη ανακυκλοφορία. Στην είσοδο του αγωγού αυτού στη δεξαμενή δοσομέτρησης υπάρχει μια ειδική βαλβίδα με μπάλα που κλείνει τη γραμμή προς την δεξαμενή αυτή (όταν η δεξαμενή γεμίσει) και οδηγεί την περίσσεια προς τη δεξαμενή απολύμανσης της εκροής. Στη γραμμή προς τη δεξαμενή απολύμανσης προβλέπεται να εγκατασταθεί ηλεκτρομαγνητικός μετρητής της παροχής των λυμάτων. Η δεξαμενή εξισορρόπησης-δοσομέτρησης και ανακυκλοφορίας θα έχει ωφέλιμη χωρητικότητα για την αποθήκευση τουλάχιστον του 55% της μέγιστης ημερήσιας παροχής λυμάτων (θέρος 40ετίας). Η συγκεκριμένη δεξαμενή θα έχει ενδεικτικά εσωτερικές διαστάσεις 6,00 m x 4,20 m και ολικό βάθος 4,50 m και ωφέλιμο όγκο 97,60 m 3. Και η δεξαμενή αυτή εναλλακτικά μπορεί να είναι προκατασκευασμένη από σκυρόδεμα ή πλαστικό ή μεταλλικό υλικό αποδεδειγμένης αντοχής στη διάβρωση τόσο στα λύματα όσο και στο έδαφος. Οι τυχόν επιστρώσεις προστασίας & στεγανοποίησης της δεξαμενής θα είναι από υλικά υψηλής αντοχής στη διάβρωση με ελάχιστο χρόνο ζωής 20 έτη Μονάδες Προσκολλημένης και/ή Αιωρούμενης Βιομάζας, με Ανακυκλοφορία. Η χρήση φίλτρων υφάσματος στην επεξεργασία αστικών λυμάτων αποτελεί σχετικά πρόσφατη τεχνολογία. Ως μέσο χρησιμοποιείται ένα ισχυρό συνθετικό ινώδες ύφασμα, ανθεκτικό στην βιοαποικοδόμηση. Το μέσο αυτό βρίσκεται τοποθετημένο σε προκατασκευασμένη δεξαμενή από κατάλληλο ανθεκτικό στη διάβρωση υλικό (π.χ. fiberglass). Μέσω της χρήσης υφάσματος εξασφαλίζεται μεγάλη επιφάνεια για την ανάπτυξη μικροοργανισμών σε περιορισμένες συνολικές διαστάσεις συστήματος επεξεργασίας. Στα φίλτρα υφάσματος προβλέπεται ανακυκλοφορία. Μέσω των συστημάτων αυτών επιτυγχάνεται υψηλή απομάκρυνση οργανικού φορτίου και στερεών (μεγαλύτερη από 90% σε όρους BOD 5 και αιωρούμενων στερεών). Τα φίλτρα υφάσματος παρουσιάζουν τα εξής πλεονεκτήματα: Υψηλή απόδοση ως προς την απομάκρυνση οργανικού φορτίου εκφρασμένου σε BOD 5. Εύκολος διαχωρισμός βιομάζας και επεξεργασμένων λυμάτων ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 7

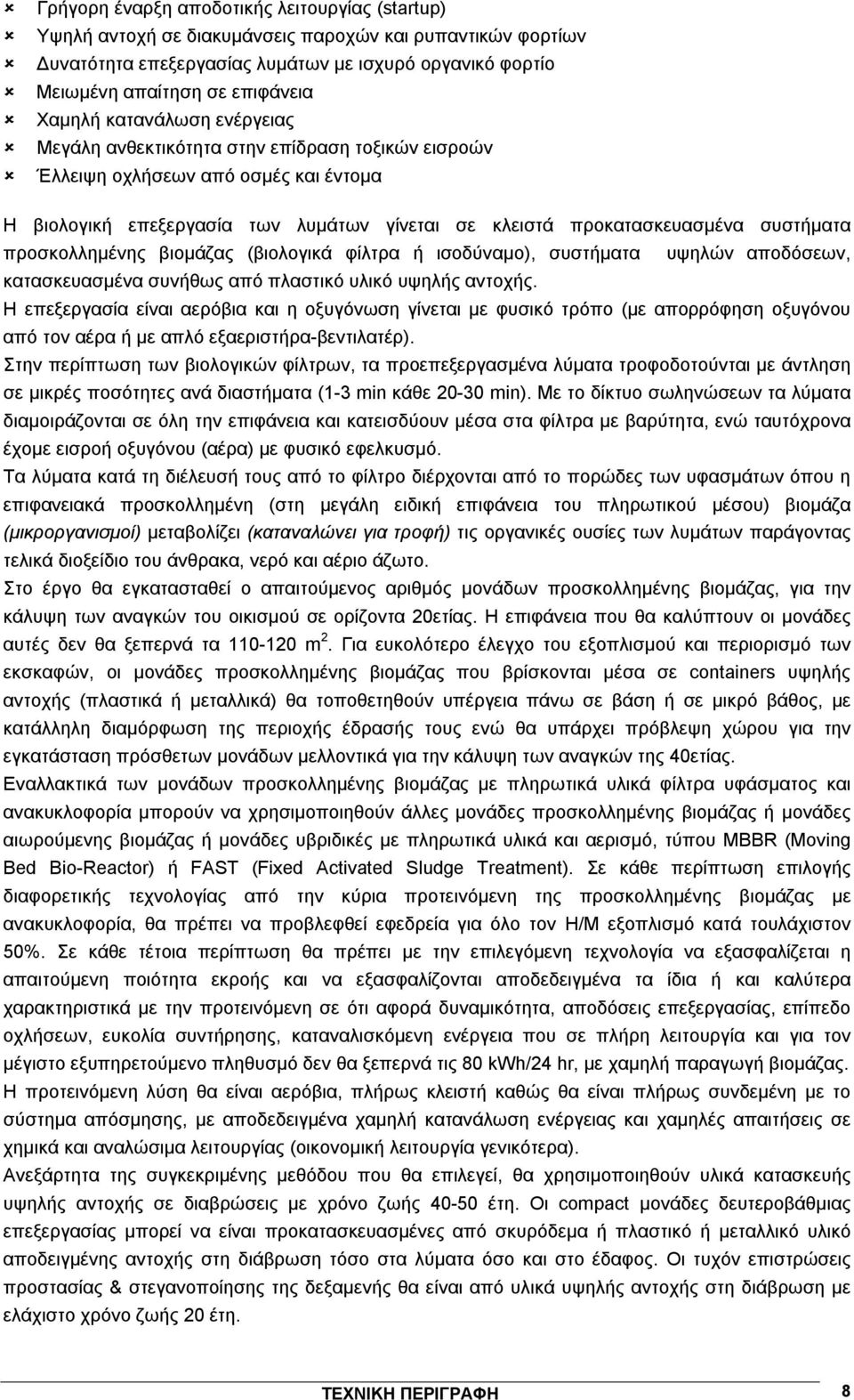

8 Γρήγορη έναρξη αποδοτικής λειτουργίας (startup) Υψηλή αντοχή σε διακυμάνσεις παροχών και ρυπαντικών φορτίων Δυνατότητα επεξεργασίας λυμάτων με ισχυρό οργανικό φορτίο Μειωμένη απαίτηση σε επιφάνεια Χαμηλή κατανάλωση ενέργειας Μεγάλη ανθεκτικότητα στην επίδραση τοξικών εισροών Έλλειψη οχλήσεων από οσμές και έντομα Η βιολογική επεξεργασία των λυμάτων γίνεται σε κλειστά προκατασκευασμένα συστήματα προσκολλημένης βιομάζας (βιολογικά φίλτρα ή ισοδύναμο), συστήματα υψηλών αποδόσεων, κατασκευασμένα συνήθως από πλαστικό υλικό υψηλής αντοχής. Η επεξεργασία είναι αερόβια και η οξυγόνωση γίνεται με φυσικό τρόπο (με απορρόφηση οξυγόνου από τον αέρα ή με απλό εξαεριστήρα-βεντιλατέρ). Στην περίπτωση των βιολογικών φίλτρων, τα προεπεξεργασμένα λύματα τροφοδοτούνται με άντληση σε μικρές ποσότητες ανά διαστήματα (1-3 min κάθε min). Με το δίκτυο σωληνώσεων τα λύματα διαμοιράζονται σε όλη την επιφάνεια και κατεισδύουν μέσα στα φίλτρα με βαρύτητα, ενώ ταυτόχρονα έχομε εισροή οξυγόνου (αέρα) με φυσικό εφελκυσμό. Τα λύματα κατά τη διέλευσή τους από το φίλτρο διέρχονται από το πορώδες των υφασμάτων όπου η επιφανειακά προσκολλημένη (στη μεγάλη ειδική επιφάνεια του πληρωτικού μέσου) βιομάζα (μικροργανισμοί) μεταβολίζει (καταναλώνει για τροφή) τις οργανικές ουσίες των λυμάτων παράγοντας τελικά διοξείδιο του άνθρακα, νερό και αέριο άζωτο. Στο έργο θα εγκατασταθεί ο απαιτούμενος αριθμός μονάδων προσκολλημένης βιομάζας, για την κάλυψη των αναγκών του οικισμού σε ορίζοντα 20ετίας. Η επιφάνεια που θα καλύπτουν οι μονάδες αυτές δεν θα ξεπερνά τα m 2. Για ευκολότερο έλεγχο του εξοπλισμού και περιορισμό των εκσκαφών, οι μονάδες προσκολλημένης βιομάζας που βρίσκονται μέσα σε containers υψηλής αντοχής (πλαστικά ή μεταλλικά) θα τοποθετηθούν υπέργεια πάνω σε βάση ή σε μικρό βάθος, με κατάλληλη διαμόρφωση της περιοχής έδρασής τους ενώ θα υπάρχει πρόβλεψη χώρου για την εγκατάσταση πρόσθετων μονάδων μελλοντικά για την κάλυψη των αναγκών της 40ετίας. Εναλλακτικά των μονάδων προσκολλημένης βιομάζας με πληρωτικά υλικά φίλτρα υφάσματος και ανακυκλοφορία μπορούν να χρησιμοποιηθούν άλλες μονάδες προσκολλημένης βιομάζας ή μονάδες αιωρούμενης βιομάζας ή μονάδες υβριδικές με πληρωτικά υλικά και αερισμό, τύπου ΜBBR (Moving Bed Bio-Reactor) ή FAST (Fixed Activated Sludge Treatment). Σε κάθε περίπτωση επιλογής διαφορετικής τεχνολογίας από την κύρια προτεινόμενη της προσκολλημένης βιομάζας με ανακυκλοφορία, θα πρέπει να προβλεφθεί εφεδρεία για όλο τον Η/Μ εξοπλισμό κατά τουλάχιστον 50%. Σε κάθε τέτοια περίπτωση θα πρέπει με την επιλεγόμενη τεχνολογία να εξασφαλίζεται η απαιτούμενη ποιότητα εκροής και να εξασφαλίζονται αποδεδειγμένα τα ίδια ή και καλύτερα χαρακτηριστικά με την προτεινόμενη σε ότι αφορά δυναμικότητα, αποδόσεις επεξεργασίας, επίπεδο οχλήσεων, ευκολία συντήρησης, καταναλισκόμενη ενέργεια που σε πλήρη λειτουργία και για τον μέγιστο εξυπηρετούμενο πληθυσμό δεν θα ξεπερνά τις 80 kwh/24 hr, με χαμηλή παραγωγή βιομάζας. Η προτεινόμενη λύση θα είναι αερόβια, πλήρως κλειστή καθώς θα είναι πλήρως συνδεμένη με το σύστημα απόσμησης, με αποδεδειγμένα χαμηλή κατανάλωση ενέργειας και χαμηλές απαιτήσεις σε χημικά και αναλώσιμα λειτουργίας (οικονομική λειτουργία γενικότερα). Ανεξάρτητα της συγκεκριμένης μεθόδου που θα επιλεγεί, θα χρησιμοποιηθούν υλικά κατασκευής υψηλής αντοχής σε διαβρώσεις με χρόνο ζωής έτη. Οι compact μονάδες δευτεροβάθμιας επεξεργασίας μπορεί να είναι προκατασκευασμένες από σκυρόδεμα ή πλαστικό ή μεταλλικό υλικό αποδειγμένης αντοχής στη διάβρωση τόσο στα λύματα όσο και στο έδαφος. Οι τυχόν επιστρώσεις προστασίας & στεγανοποίησης της δεξαμενής θα είναι από υλικά υψηλής αντοχής στη διάβρωση με ελάχιστο χρόνο ζωής 20 έτη. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 8

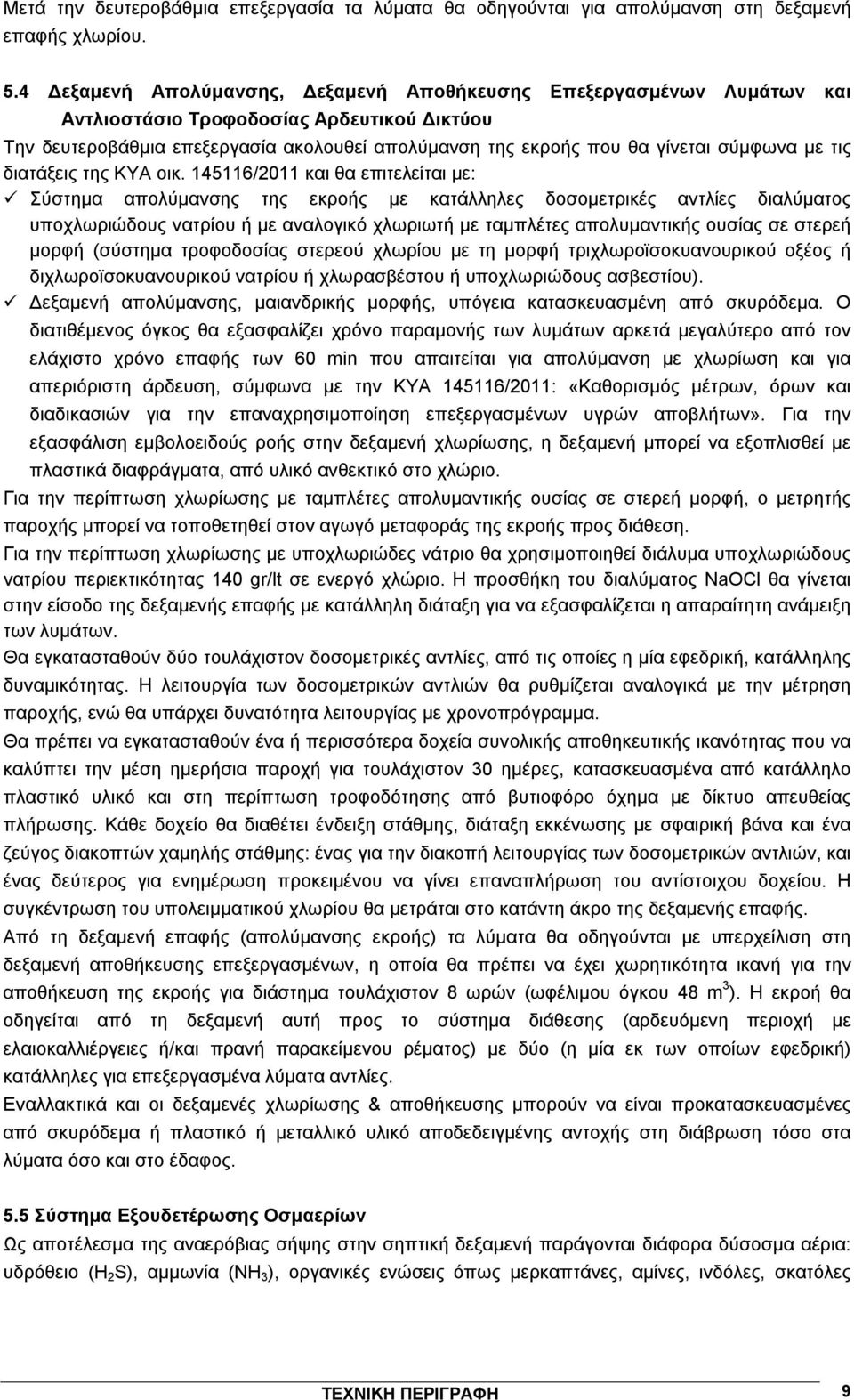

9 Μετά την δευτεροβάθμια επεξεργασία τα λύματα θα οδηγούνται για απολύμανση στη δεξαμενή επαφής χλωρίου. 5.4 Δεξαμενή Απολύμανσης, Δεξαμενή Αποθήκευσης Επεξεργασμένων Λυμάτων και Αντλιοστάσιο Τροφοδοσίας Αρδευτικού Δικτύου Την δευτεροβάθμια επεξεργασία ακολουθεί απολύμανση της εκροής που θα γίνεται σύμφωνα με τις διατάξεις της ΚΥΑ οικ /2011 και θα επιτελείται με: Σύστημα απολύμανσης της εκροής με κατάλληλες δοσομετρικές αντλίες διαλύματος υποχλωριώδους νατρίου ή με αναλογικό χλωριωτή με ταμπλέτες απολυμαντικής ουσίας σε στερεή μορφή (σύστημα τροφοδοσίας στερεού χλωρίου με τη μορφή τριχλωροϊσοκυανουρικού οξέος ή διχλωροϊσοκυανουρικού νατρίου ή χλωρασβέστου ή υποχλωριώδους ασβεστίου). Δεξαμενή απολύμανσης, μαιανδρικής μορφής, υπόγεια κατασκευασμένη από σκυρόδεμα. Ο διατιθέμενος όγκος θα εξασφαλίζει χρόνο παραμονής των λυμάτων αρκετά μεγαλύτερο από τον ελάχιστο χρόνο επαφής των 60 min που απαιτείται για απολύμανση με χλωρίωση και για απεριόριστη άρδευση, σύμφωνα με την ΚΥΑ /2011: «Καθορισμός μέτρων, όρων και διαδικασιών για την επαναχρησιμοποίηση επεξεργασμένων υγρών αποβλήτων». Για την εξασφάλιση εμβολοειδούς ροής στην δεξαμενή χλωρίωσης, η δεξαμενή μπορεί να εξοπλισθεί με πλαστικά διαφράγματα, από υλικό ανθεκτικό στο χλώριο. Για την περίπτωση χλωρίωσης με ταμπλέτες απολυμαντικής ουσίας σε στερεή μορφή, ο μετρητής παροχής μπορεί να τοποθετηθεί στον αγωγό μεταφοράς της εκροής προς διάθεση. Για την περίπτωση χλωρίωσης με υποχλωριώδες νάτριο θα χρησιμοποιηθεί διάλυμα υποχλωριώδους νατρίου περιεκτικότητας 140 gr/lt σε ενεργό χλώριο. Η προσθήκη του διαλύματος NaOCl θα γίνεται στην είσοδο της δεξαμενής επαφής με κατάλληλη διάταξη για να εξασφαλίζεται η απαραίτητη ανάμειξη των λυμάτων. Θα εγκατασταθούν δύο τουλάχιστον δοσομετρικές αντλίες, από τις οποίες η μία εφεδρική, κατάλληλης δυναμικότητας. Η λειτουργία των δοσομετρικών αντλιών θα ρυθμίζεται αναλογικά με την μέτρηση παροχής, ενώ θα υπάρχει δυνατότητα λειτουργίας με χρονοπρόγραμμα. Θα πρέπει να εγκατασταθούν ένα ή περισσότερα δοχεία συνολικής αποθηκευτικής ικανότητας που να καλύπτει την μέση ημερήσια παροχή για τουλάχιστον 30 ημέρες, κατασκευασμένα από κατάλληλο πλαστικό υλικό και στη περίπτωση τροφοδότησης από βυτιοφόρο όχημα με δίκτυο απευθείας πλήρωσης. Κάθε δοχείο θα διαθέτει ένδειξη στάθμης, διάταξη εκκένωσης με σφαιρική βάνα και ένα ζεύγος διακοπτών χαμηλής στάθμης: ένας για την διακοπή λειτουργίας των δοσομετρικών αντλιών, και ένας δεύτερος για ενημέρωση προκειμένου να γίνει επαναπλήρωση του αντίστοιχου δοχείου. Η συγκέντρωση του υπολειμματικού χλωρίου θα μετράται στο κατάντη άκρο της δεξαμενής επαφής. Από τη δεξαμενή επαφής (απολύμανσης εκροής) τα λύματα θα οδηγούνται με υπερχείλιση στη δεξαμενή αποθήκευσης επεξεργασμένων, η οποία θα πρέπει να έχει χωρητικότητα ικανή για την αποθήκευση της εκροής για διάστημα τουλάχιστον 8 ωρών (ωφέλιμου όγκου 48 m 3 ). Η εκροή θα οδηγείται από τη δεξαμενή αυτή προς το σύστημα διάθεσης (αρδευόμενη περιοχή με ελαιοκαλλιέργειες ή/και πρανή παρακείμενου ρέματος) με δύο (η μία εκ των οποίων εφεδρική) κατάλληλες για επεξεργασμένα λύματα αντλίες. Εναλλακτικά και οι δεξαμενές χλωρίωσης & αποθήκευσης μπορούν να είναι προκατασκευασμένες από σκυρόδεμα ή πλαστικό ή μεταλλικό υλικό αποδεδειγμένης αντοχής στη διάβρωση τόσο στα λύματα όσο και στο έδαφος. 5.5 Σύστημα Εξουδετέρωσης Οσμαερίων Ως αποτέλεσμα της αναερόβιας σήψης στην σηπτική δεξαμενή παράγονται διάφορα δύσοσμα αέρια: υδρόθειο (H 2 S), αμμωνία (ΝΗ 3 ), οργανικές ενώσεις όπως μερκαπτάνες, αμίνες, ινδόλες, σκατόλες ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 9

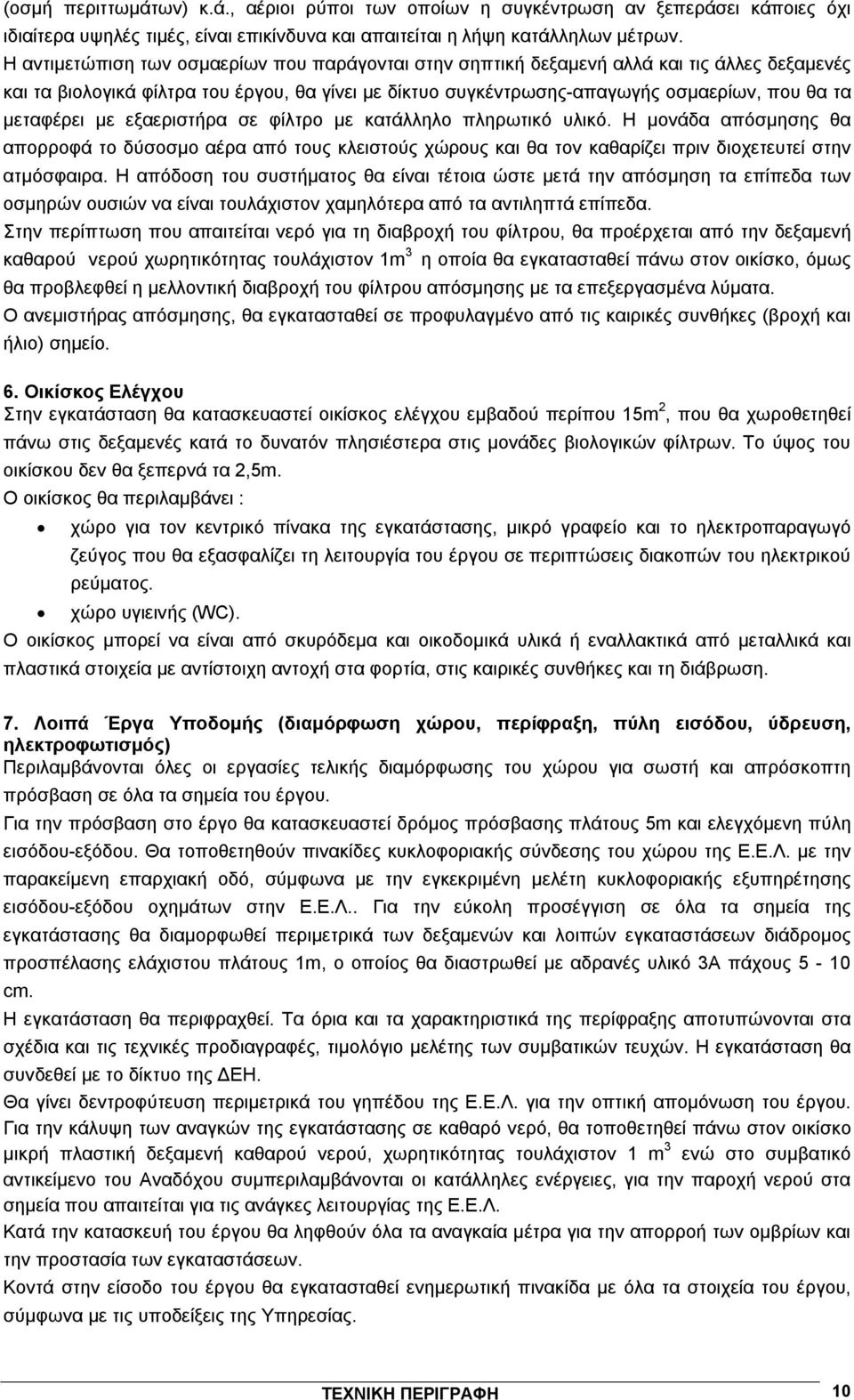

10 (οσμή περιττωμάτων) κ.ά., αέριοι ρύποι των οποίων η συγκέντρωση αν ξεπεράσει κάποιες όχι ιδιαίτερα υψηλές τιμές, είναι επικίνδυνα και απαιτείται η λήψη κατάλληλων μέτρων. Η αντιμετώπιση των οσμαερίων που παράγονται στην σηπτική δεξαμενή αλλά και τις άλλες δεξαμενές και τα βιολογικά φίλτρα του έργου, θα γίνει με δίκτυο συγκέντρωσης-απαγωγής οσμαερίων, που θα τα μεταφέρει με εξαεριστήρα σε φίλτρο με κατάλληλο πληρωτικό υλικό. Η μονάδα απόσμησης θα απορροφά το δύσοσμο αέρα από τους κλειστούς χώρους και θα τον καθαρίζει πριν διοχετευτεί στην ατμόσφαιρα. Η απόδοση του συστήματος θα είναι τέτοια ώστε μετά την απόσμηση τα επίπεδα των οσμηρών ουσιών να είναι τουλάχιστον χαμηλότερα από τα αντιληπτά επίπεδα. Στην περίπτωση που απαιτείται νερό για τη διαβροχή του φίλτρου, θα προέρχεται από την δεξαμενή καθαρού νερού χωρητικότητας τουλάχιστον 1m 3 η οποία θα εγκατασταθεί πάνω στον οικίσκο, όμως θα προβλεφθεί η μελλοντική διαβροχή του φίλτρου απόσμησης με τα επεξεργασμένα λύματα. Ο ανεμιστήρας απόσμησης, θα εγκατασταθεί σε προφυλαγμένο από τις καιρικές συνθήκες (βροχή και ήλιο) σημείο. 6. Οικίσκος Ελέγχου Στην εγκατάσταση θα κατασκευαστεί οικίσκος ελέγχου εμβαδού περίπου 15m 2, που θα χωροθετηθεί πάνω στις δεξαμενές κατά το δυνατόν πλησιέστερα στις μονάδες βιολογικών φίλτρων. Το ύψος του οικίσκου δεν θα ξεπερνά τα 2,5m. Ο οικίσκος θα περιλαμβάνει : χώρο για τον κεντρικό πίνακα της εγκατάστασης, μικρό γραφείο και το ηλεκτροπαραγωγό ζεύγος που θα εξασφαλίζει τη λειτουργία του έργου σε περιπτώσεις διακοπών του ηλεκτρικού ρεύματος. χώρο υγιεινής (WC). Ο οικίσκος μπορεί να είναι από σκυρόδεμα και οικοδομικά υλικά ή εναλλακτικά από μεταλλικά και πλαστικά στοιχεία με αντίστοιχη αντοχή στα φορτία, στις καιρικές συνθήκες και τη διάβρωση. 7. Λοιπά Έργα Υποδομής (διαμόρφωση χώρου, περίφραξη, πύλη εισόδου, ύδρευση, ηλεκτροφωτισμός) Περιλαμβάνονται όλες οι εργασίες τελικής διαμόρφωσης του χώρου για σωστή και απρόσκοπτη πρόσβαση σε όλα τα σημεία του έργου. Για την πρόσβαση στο έργο θα κατασκευαστεί δρόμος πρόσβασης πλάτους 5m και ελεγχόμενη πύλη εισόδου-εξόδου. Θα τοποθετηθούν πινακίδες κυκλοφοριακής σύνδεσης του χώρου της Ε.Ε.Λ. με την παρακείμενη επαρχιακή οδό, σύμφωνα με την εγκεκριμένη μελέτη κυκλοφοριακής εξυπηρέτησης εισόδου-εξόδου οχημάτων στην Ε.Ε.Λ.. Για την εύκολη προσέγγιση σε όλα τα σημεία της εγκατάστασης θα διαμορφωθεί περιμετρικά των δεξαμενών και λοιπών εγκαταστάσεων διάδρομος προσπέλασης ελάχιστου πλάτους 1m, ο οποίος θα διαστρωθεί με αδρανές υλικό 3Α πάχους 5-10 cm. Η εγκατάσταση θα περιφραχθεί. Τα όρια και τα χαρακτηριστικά της περίφραξης αποτυπώνονται στα σχέδια και τις τεχνικές προδιαγραφές, τιμολόγιο μελέτης των συμβατικών τευχών. Η εγκατάσταση θα συνδεθεί με το δίκτυο της ΔΕΗ. Θα γίνει δεντροφύτευση περιμετρικά του γηπέδου της Ε.Ε.Λ. για την οπτική απομόνωση του έργου. Για την κάλυψη των αναγκών της εγκατάστασης σε καθαρό νερό, θα τοποθετηθεί πάνω στον οικίσκο μικρή πλαστική δεξαμενή καθαρού νερού, χωρητικότητας τουλάχιστον 1 m 3 ενώ στο συμβατικό αντικείμενο του Αναδόχου συμπεριλαμβάνονται οι κατάλληλες ενέργειες, για την παροχή νερού στα σημεία που απαιτείται για τις ανάγκες λειτουργίας της Ε.Ε.Λ. Κατά την κατασκευή του έργου θα ληφθούν όλα τα αναγκαία μέτρα για την απορροή των ομβρίων και την προστασία των εγκαταστάσεων. Κοντά στην είσοδο του έργου θα εγκατασταθεί ενημερωτική πινακίδα με όλα τα στοιχεία του έργου, σύμφωνα με τις υποδείξεις της Υπηρεσίας. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 10

11 8. Κεντρικός Αγωγός Μεταφοράς Ανεπεξέργαστων Λυμάτων - Αγωγοί Διάθεσης Επεξεργασμένων Λυμάτων Τα λύματα του οικισμού Κρούστα συλλέγονται και μεταφέρονται μέσω βαρυτικού αγωγού PVC σειράς 41, μήκους 1000μ περίπου στο γήπεδο όπου χωροθετείται η Ε.Ε.Λ. Τη χειμερινή περίοδο η επεξεργασμένη εκροή θα διατίθεται στον κύριο αποδέκτη, που είναι το παρακείμενο υδρόρεμα (για άρδευση του φυσικού πρασίνου στα πρανή) μέσω του αντλιοστασίου εξόδου με δύο αγωγούς οι οποίοι θα είναι διάτρητοι για να εξασφαλίζεται η διασπορά των λυμάτων, καθώς και για άρδευση του πρασίνου του χώρου της Ε.Ε.Λ. Εναλλακτικά το καλοκαίρι, τα επεξεργασμένα λύματα θα οδηγούνται για άρδευση μιας περιοχής έκτασης περίπου 66 στρεμμάτων με καλλιέργειες ελαιοδέντρων βορείως του έργου, μέσω του αντλιοστασίου αρδευτικού δικτύου, κεντρικού αγωγού διάθεσης από τη δεξαμενή επεξεργασμένων λυμάτων έως την περιοχή άρδευσης (καταθλιπτικού) κι άλλους μικρότερους δευτερεύοντες αγωγούς. Η προμήθεια και εγκατάσταση των παραπάνω αγωγών από και προς τα όρια του γηπέδου της Ε.Ε.Λ. δεν αποτελεί αντικείμενο του διαγωνισμού. Ο ανάδοχος που εκτελεί την προμήθεια της Ε.Ε.Λ. οφείλει να συνδέσει την είσοδο και έξοδο της μονάδας με τους αντίστοιχους αγωγούς πριν την έναρξη της δοκιμαστικής λειτουργίας. Τα δίκτυα άρδευσης θα μελετηθούν και θα κατασκευαστούν από τη Δ.Ε.Υ.Α.Α.Ν. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 11
