ΠΡΟΤΑΣΗ ΕΦΑΡΜΟΓΗΣ. aquabio.gr. ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ aquabio ΓΙΑ ΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ ΛΥΜΑΤΩΝ ΚΟΙΝΟΤΗΤΩΝ ΜΕ ΚΛΑΣΣΙΚΟ ΣΧΕΔΙΑΣΜΟ. ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ aquabio SBR

Transcript

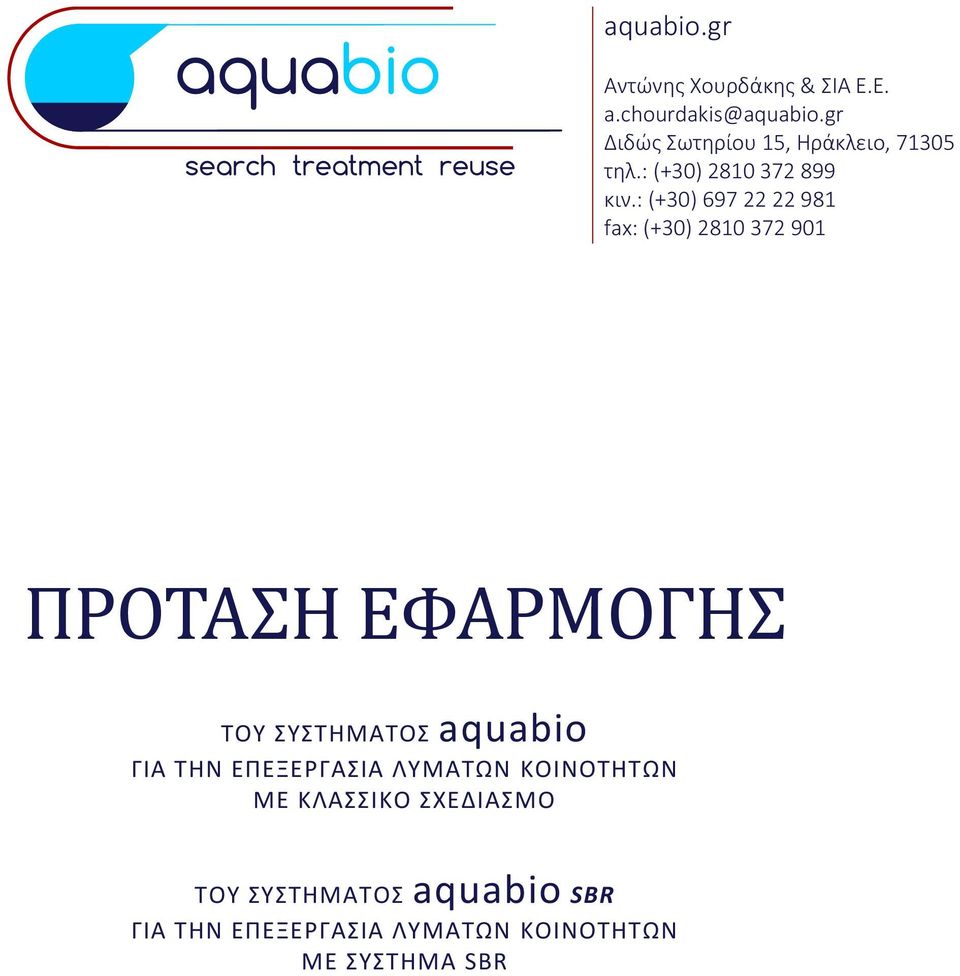

1 aquabio.gr Αντώνης Χουρδάκης & ΣΙΑ Ε.Ε. Διδώς Σωτηρίου 15, Ηράκλειο, τηλ.: (+30) κιν.: (+30) fax: (+30) ΠΡΟΤΑΣΗ ΕΦΑΡΜΟΓΗΣ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ aquabio ΓΙΑ ΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ ΛΥΜΑΤΩΝ ΚΟΙΝΟΤΗΤΩΝ ΜΕ ΚΛΑΣΣΙΚΟ ΣΧΕΔΙΑΣΜΟ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ aquabio SBR ΓΙΑ ΤΗΝ ΕΠΕΞΕΡΓΑΣΙΑ ΛΥΜΑΤΩΝ ΚΟΙΝΟΤΗΤΩΝ ΜΕ ΣΥΣΤΗΜΑ SBR

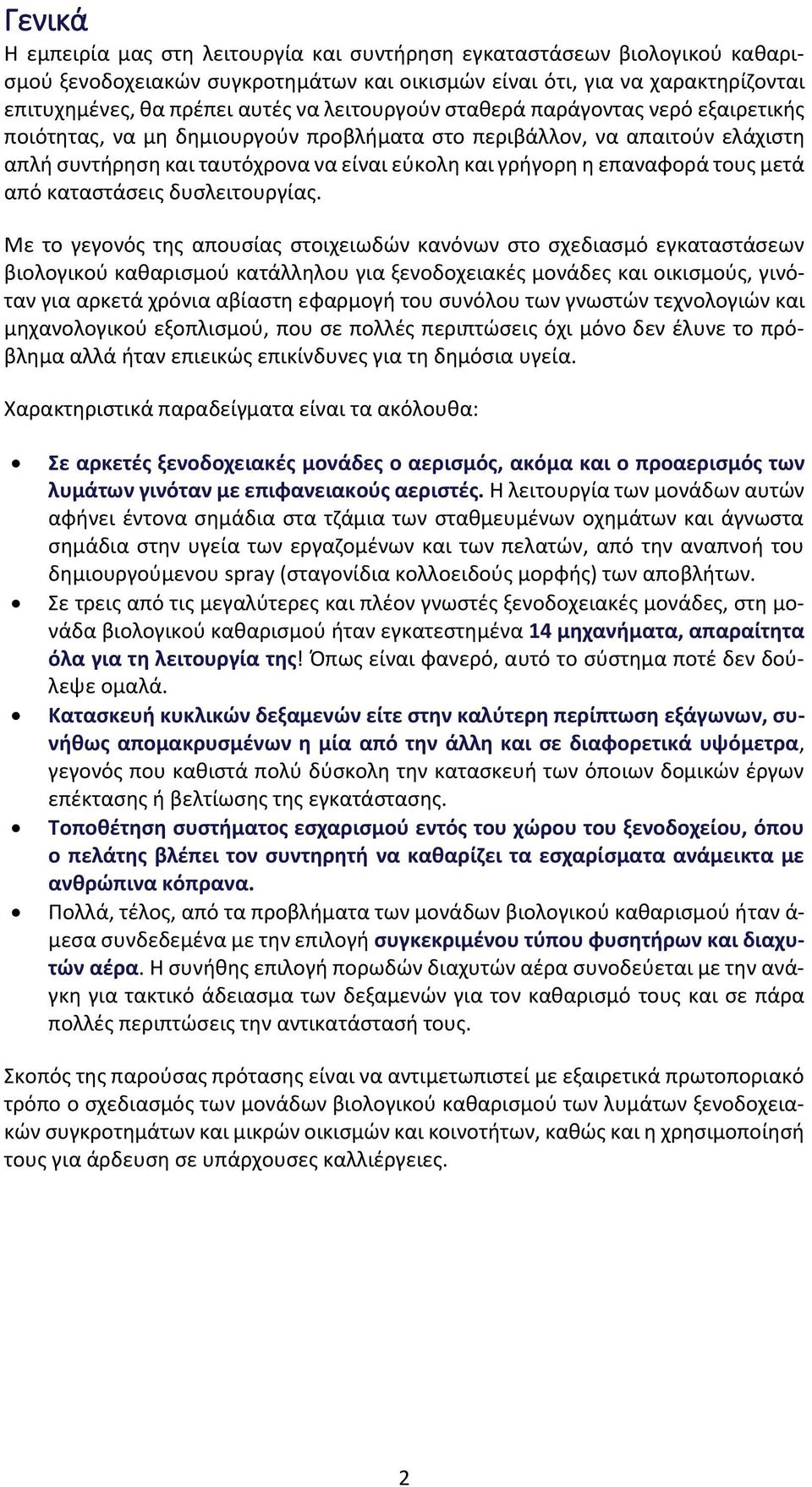

2 Γενικά Η εμπειρία μας στη λειτουργία και συντήρηση εγκαταστάσεων βιολογικού καθαρισμού ξενοδοχειακών συγκροτημάτων και οικισμών είναι ότι, για να χαρακτηρίζονται επιτυχημένες, θα πρέπει αυτές να λειτουργούν σταθερά παράγοντας νερό εξαιρετικής ποιότητας, να μη δημιουργούν προβλήματα στο περιβάλλον, να απαιτούν ελάχιστη απλή συντήρηση και ταυτόχρονα να είναι εύκολη και γρήγορη η επαναφορά τους μετά από καταστάσεις δυσλειτουργίας. Με το γεγονός της απουσίας στοιχειωδών κανόνων στο σχεδιασμό εγκαταστάσεων βιολογικού καθαρισμού κατάλληλου για ξενοδοχειακές μονάδες και οικισμούς, γινόταν για αρκετά χρόνια αβίαστη εφαρμογή του συνόλου των γνωστών τεχνολογιών και μηχανολογικού εξοπλισμού, που σε πολλές περιπτώσεις όχι μόνο δεν έλυνε το πρόβλημα αλλά ήταν επιεικώς επικίνδυνες για τη δημόσια υγεία. Χαρακτηριστικά παραδείγματα είναι τα ακόλουθα: Σε αρκετές ξενοδοχειακές μονάδες ο αερισμός, ακόμα και ο προαερισμός των λυμάτων γινόταν με επιφανειακούς αεριστές. Η λειτουργία των μονάδων αυτών αφήνει έντονα σημάδια στα τζάμια των σταθμευμένων οχημάτων και άγνωστα σημάδια στην υγεία των εργαζομένων και των πελατών, από την αναπνοή του δημιουργούμενου spray (σταγονίδια κολλοειδούς μορφής) των αποβλήτων. Σε τρεις από τις μεγαλύτερες και πλέον γνωστές ξενοδοχειακές μονάδες, στη μονάδα βιολογικού καθαρισμού ήταν εγκατεστημένα 14 μηχανήματα, απαραίτητα όλα για τη λειτουργία της! Όπως είναι φανερό, αυτό το σύστημα ποτέ δεν δούλεψε ομαλά. Κατασκευή κυκλικών δεξαμενών είτε στην καλύτερη περίπτωση εξάγωνων, συνήθως απομακρυσμένων η μία από την άλλη και σε διαφορετικά υψόμετρα, γεγονός που καθιστά πολύ δύσκολη την κατασκευή των όποιων δομικών έργων επέκτασης ή βελτίωσης της εγκατάστασης. Τοποθέτηση συστήματος εσχαρισμού εντός του χώρου του ξενοδοχείου, όπου ο πελάτης βλέπει τον συντηρητή να καθαρίζει τα εσχαρίσματα ανάμεικτα με ανθρώπινα κόπρανα. Πολλά, τέλος, από τα προβλήματα των μονάδων βιολογικού καθαρισμού ήταν ά- μεσα συνδεδεμένα με την επιλογή συγκεκριμένου τύπου φυσητήρων και διαχυτών αέρα. Η συνήθης επιλογή πορωδών διαχυτών αέρα συνοδεύεται με την ανάγκη για τακτικό άδειασμα των δεξαμενών για τον καθαρισμό τους και σε πάρα πολλές περιπτώσεις την αντικατάστασή τους. Σκοπός της παρούσας πρότασης είναι να αντιμετωπιστεί με εξαιρετικά πρωτοποριακό τρόπο ο σχεδιασμός των μονάδων βιολογικού καθαρισμού των λυμάτων ξενοδοχειακών συγκροτημάτων και μικρών οικισμών και κοινοτήτων, καθώς και η χρησιμοποίησή τους για άρδευση σε υπάρχουσες καλλιέργειες. 2

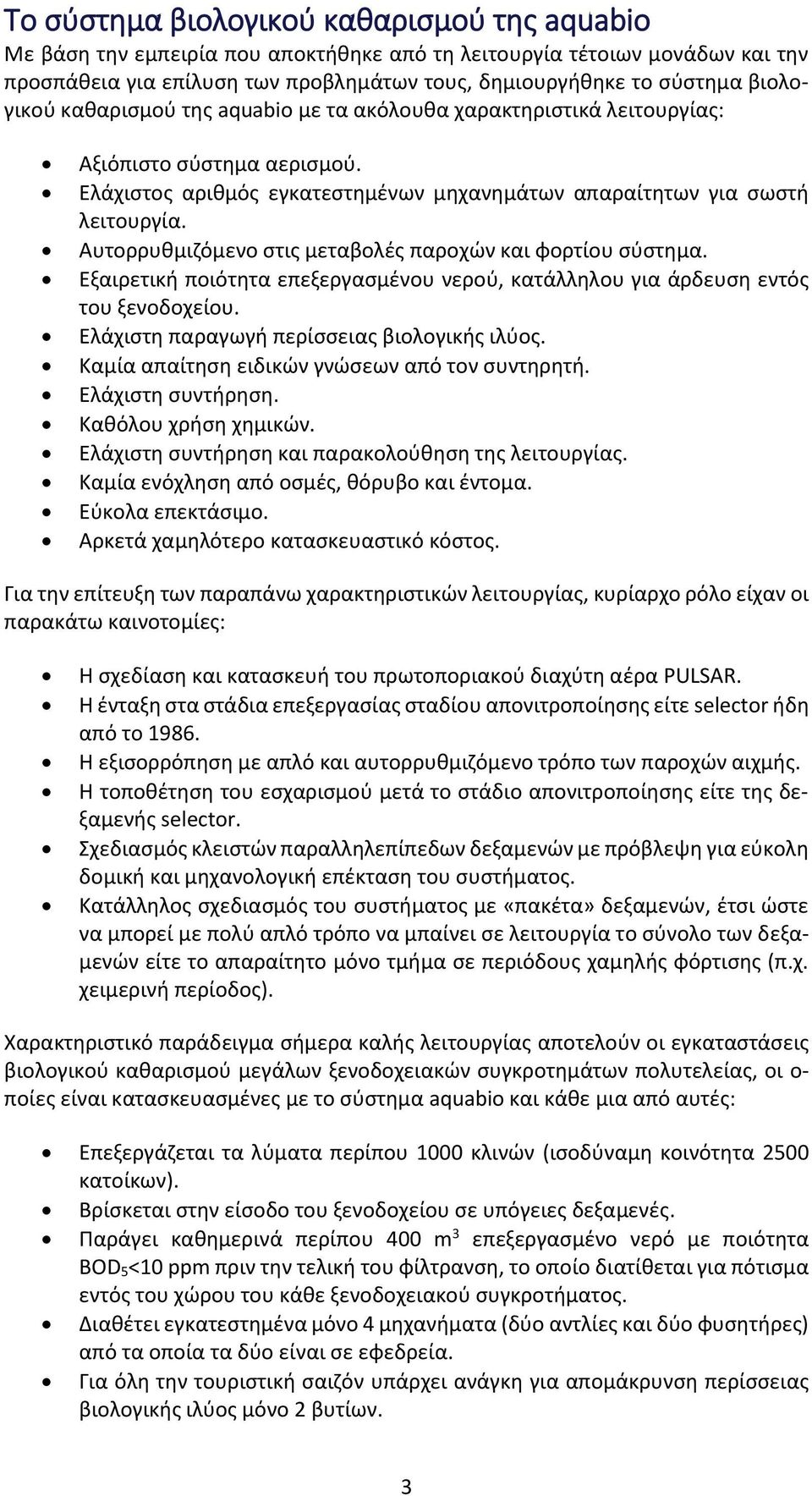

3 Το σύστημα βιολογικού καθαρισμού της aquabio Με βάση την εμπειρία που αποκτήθηκε από τη λειτουργία τέτοιων μονάδων και την προσπάθεια για επίλυση των προβλημάτων τους, δημιουργήθηκε το σύστημα βιολογικού καθαρισμού της aquabio με τα ακόλουθα χαρακτηριστικά λειτουργίας: Αξιόπιστο σύστημα αερισμού. Ελάχιστος αριθμός εγκατεστημένων μηχανημάτων απαραίτητων για σωστή λειτουργία. Αυτορρυθμιζόμενο στις μεταβολές παροχών και φορτίου σύστημα. Εξαιρετική ποιότητα επεξεργασμένου νερού, κατάλληλου για άρδευση εντός του ξενοδοχείου. Ελάχιστη παραγωγή περίσσειας βιολογικής ιλύος. Καμία απαίτηση ειδικών γνώσεων από τον συντηρητή. Ελάχιστη συντήρηση. Καθόλου χρήση χημικών. Ελάχιστη συντήρηση και παρακολούθηση της λειτουργίας. Καμία ενόχληση από οσμές, θόρυβο και έντομα. Εύκολα επεκτάσιμο. Αρκετά χαμηλότερο κατασκευαστικό κόστος. Για την επίτευξη των παραπάνω χαρακτηριστικών λειτουργίας, κυρίαρχο ρόλο είχαν οι παρακάτω καινοτομίες: Η σχεδίαση και κατασκευή του πρωτοποριακού διαχύτη αέρα PULSAR. Η ένταξη στα στάδια επεξεργασίας σταδίου απονιτροποίησης είτε selector ήδη από το Η εξισορρόπηση με απλό και αυτορρυθμιζόμενο τρόπο των παροχών αιχμής. Η τοποθέτηση του εσχαρισμού μετά το στάδιο απονιτροποίησης είτε της δεξαμενής selector. Σχεδιασμός κλειστών παραλληλεπίπεδων δεξαμενών με πρόβλεψη για εύκολη δομική και μηχανολογική επέκταση του συστήματος. Κατάλληλος σχεδιασμός του συστήματος με «πακέτα» δεξαμενών, έτσι ώστε να μπορεί με πολύ απλό τρόπο να μπαίνει σε λειτουργία το σύνολο των δεξαμενών είτε το απαραίτητο μόνο τμήμα σε περιόδους χαμηλής φόρτισης (π.χ. χειμερινή περίοδος). Χαρακτηριστικό παράδειγμα σήμερα καλής λειτουργίας αποτελούν οι εγκαταστάσεις βιολογικού καθαρισμού μεγάλων ξενοδοχειακών συγκροτημάτων πολυτελείας, οι ο- ποίες είναι κατασκευασμένες με το σύστημα aquabio και κάθε μια από αυτές: Επεξεργάζεται τα λύματα περίπου 1000 κλινών (ισοδύναμη κοινότητα 2500 κατοίκων). Βρίσκεται στην είσοδο του ξενοδοχείου σε υπόγειες δεξαμενές. Παράγει καθημερινά περίπου 400 m 3 επεξεργασμένο νερό με ποιότητα BOD 5<10 ppm πριν την τελική του φίλτρανση, το οποίο διατίθεται για πότισμα εντός του χώρου του κάθε ξενοδοχειακού συγκροτήματος. Διαθέτει εγκατεστημένα μόνο 4 μηχανήματα (δύο αντλίες και δύο φυσητήρες) από τα οποία τα δύο είναι σε εφεδρεία. Για όλη την τουριστική σαιζόν υπάρχει ανάγκη για απομάκρυνση περίσσειας βιολογικής ιλύος μόνο 2 βυτίων. 3

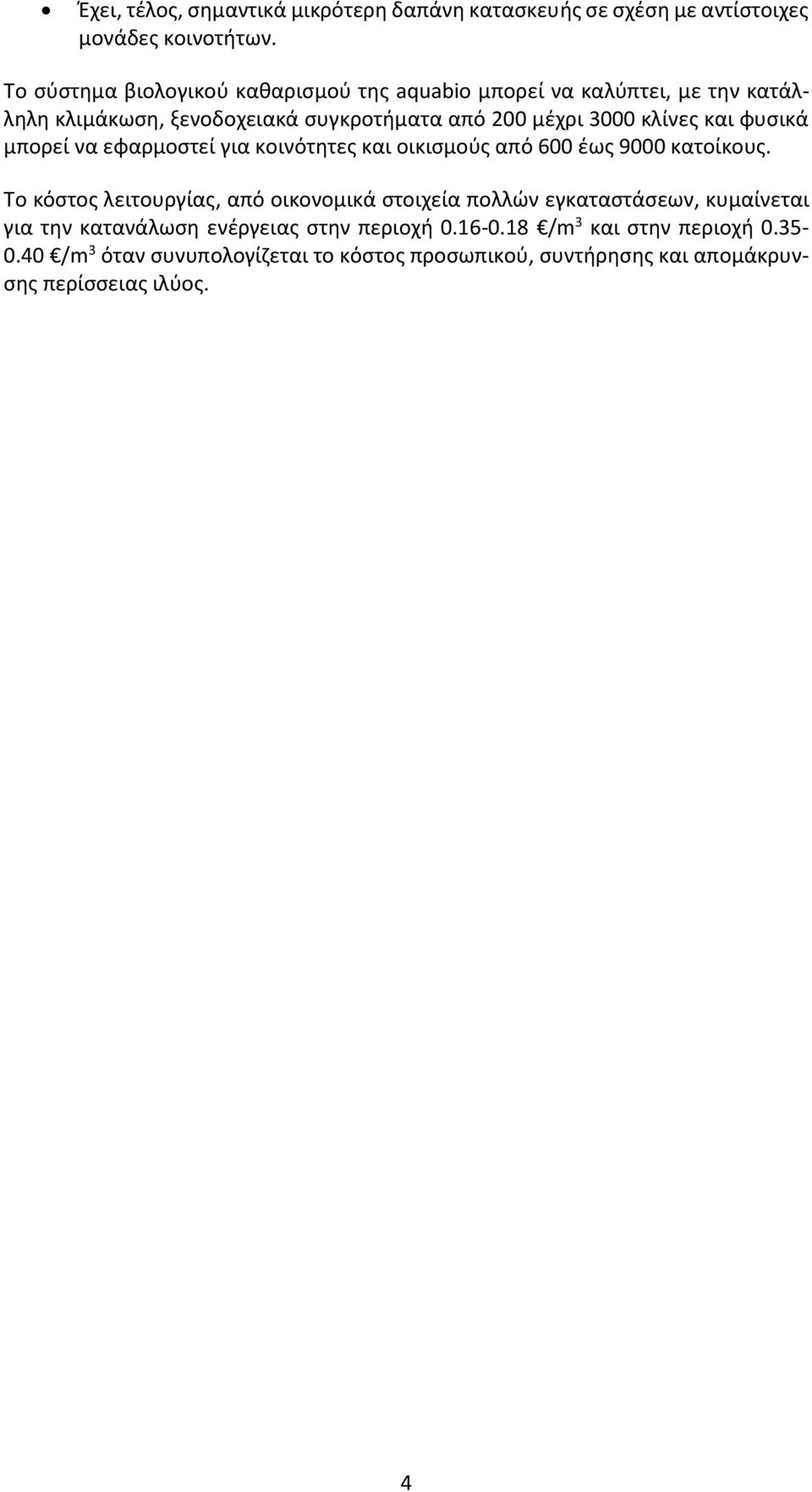

4 Έχει, τέλος, σημαντικά μικρότερη δαπάνη κατασκευής σε σχέση με αντίστοιχες μονάδες κοινοτήτων. Το σύστημα βιολογικού καθαρισμού της aquabio μπορεί να καλύπτει, με την κατάλληλη κλιμάκωση, ξενοδοχειακά συγκροτήματα από 200 μέχρι 3000 κλίνες και φυσικά μπορεί να εφαρμοστεί για κοινότητες και οικισμούς από 600 έως 9000 κατοίκους. Το κόστος λειτουργίας, από οικονομικά στοιχεία πολλών εγκαταστάσεων, κυμαίνεται για την κατανάλωση ενέργειας στην περιοχή /m 3 και στην περιοχή /m 3 όταν συνυπολογίζεται το κόστος προσωπικού, συντήρησης και απομάκρυνσης περίσσειας ιλύος. 4

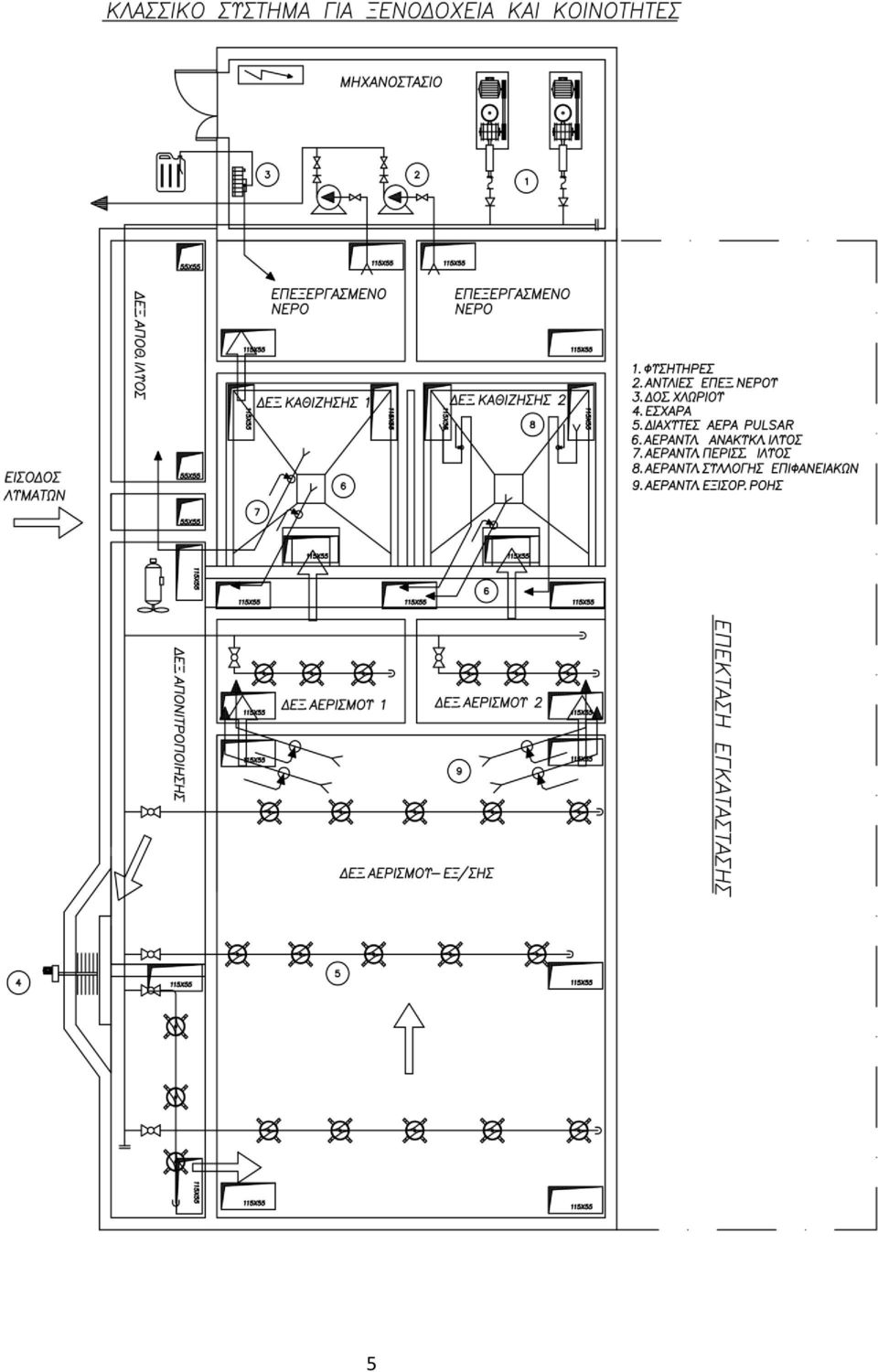

5 5

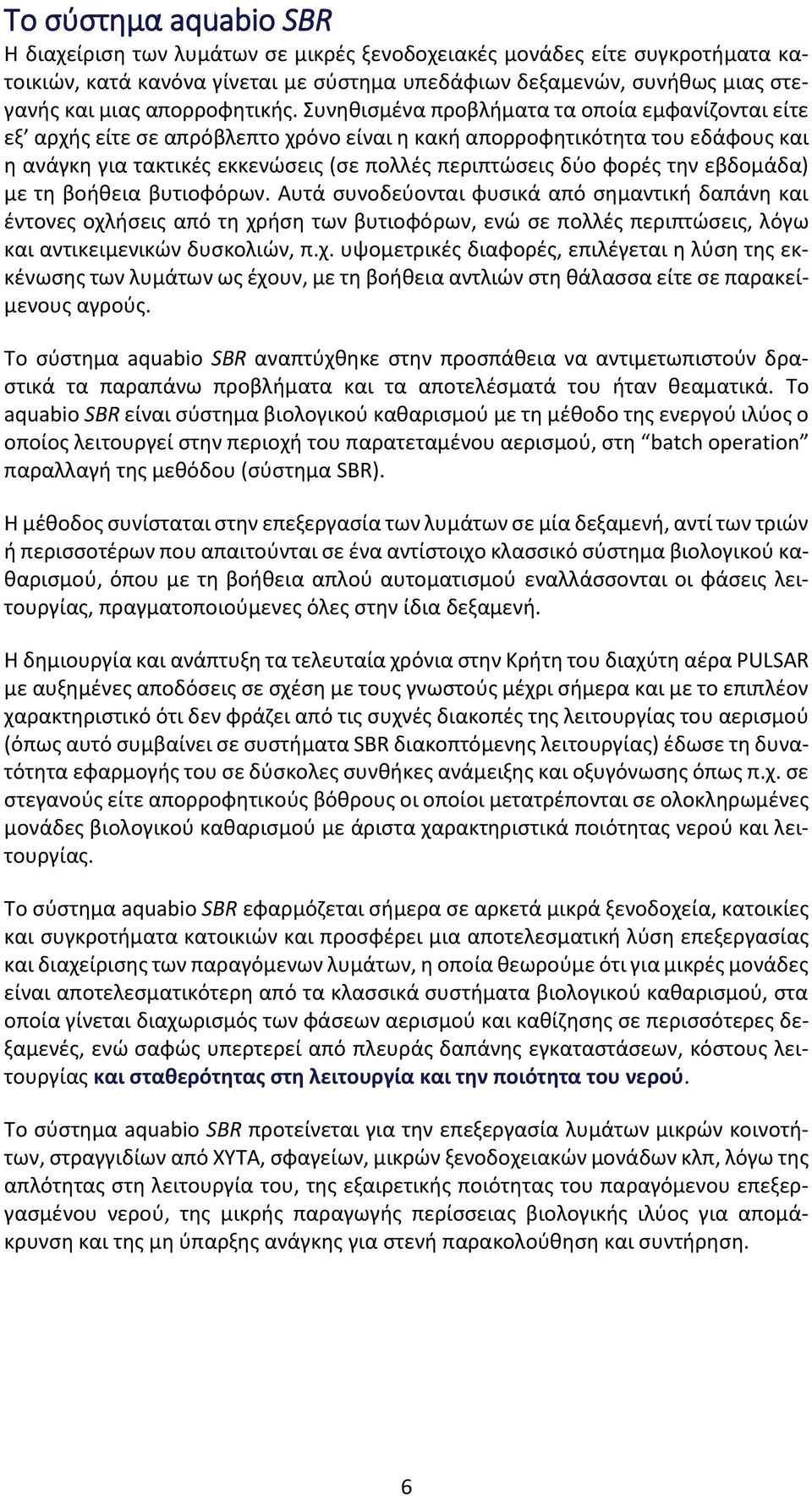

6 Το σύστημα aquabio SBR Η διαχείριση των λυμάτων σε μικρές ξενοδοχειακές μονάδες είτε συγκροτήματα κατοικιών, κατά κανόνα γίνεται με σύστημα υπεδάφιων δεξαμενών, συνήθως μιας στεγανής και μιας απορροφητικής. Συνηθισμένα προβλήματα τα οποία εμφανίζονται είτε εξ αρχής είτε σε απρόβλεπτο χρόνο είναι η κακή απορροφητικότητα του εδάφους και η ανάγκη για τακτικές εκκενώσεις (σε πολλές περιπτώσεις δύο φορές την εβδομάδα) με τη βοήθεια βυτιοφόρων. Αυτά συνοδεύονται φυσικά από σημαντική δαπάνη και έντονες οχλήσεις από τη χρήση των βυτιοφόρων, ενώ σε πολλές περιπτώσεις, λόγω και αντικειμενικών δυσκολιών, π.χ. υψομετρικές διαφορές, επιλέγεται η λύση της εκκένωσης των λυμάτων ως έχουν, με τη βοήθεια αντλιών στη θάλασσα είτε σε παρακείμενους αγρούς. Το σύστημα aquabio SBR αναπτύχθηκε στην προσπάθεια να αντιμετωπιστούν δραστικά τα παραπάνω προβλήματα και τα αποτελέσματά του ήταν θεαματικά. Το aquabio SBR είναι σύστημα βιολογικού καθαρισμού με τη μέθοδο της ενεργού ιλύος ο οποίος λειτουργεί στην περιοχή του παρατεταμένου αερισμού, στη batch operation παραλλαγή της μεθόδου (σύστημα SBR). Η μέθοδος συνίσταται στην επεξεργασία των λυμάτων σε μία δεξαμενή, αντί των τριών ή περισσοτέρων που απαιτούνται σε ένα αντίστοιχο κλασσικό σύστημα βιολογικού καθαρισμού, όπου με τη βοήθεια απλού αυτοματισμού εναλλάσσονται οι φάσεις λειτουργίας, πραγματοποιούμενες όλες στην ίδια δεξαμενή. Η δημιουργία και ανάπτυξη τα τελευταία χρόνια στην Κρήτη του διαχύτη αέρα PULSAR με αυξημένες αποδόσεις σε σχέση με τους γνωστούς μέχρι σήμερα και με το επιπλέον χαρακτηριστικό ότι δεν φράζει από τις συχνές διακοπές της λειτουργίας του αερισμού (όπως αυτό συμβαίνει σε συστήματα SBR διακοπτόμενης λειτουργίας) έδωσε τη δυνατότητα εφαρμογής του σε δύσκολες συνθήκες ανάμειξης και οξυγόνωσης όπως π.χ. σε στεγανούς είτε απορροφητικούς βόθρους οι οποίοι μετατρέπονται σε ολοκληρωμένες μονάδες βιολογικού καθαρισμού με άριστα χαρακτηριστικά ποιότητας νερού και λειτουργίας. Το σύστημα aquabio SBR εφαρμόζεται σήμερα σε αρκετά μικρά ξενοδοχεία, κατοικίες και συγκροτήματα κατοικιών και προσφέρει μια αποτελεσματική λύση επεξεργασίας και διαχείρισης των παραγόμενων λυμάτων, η οποία θεωρούμε ότι για μικρές μονάδες είναι αποτελεσματικότερη από τα κλασσικά συστήματα βιολογικού καθαρισμού, στα οποία γίνεται διαχωρισμός των φάσεων αερισμού και καθίζησης σε περισσότερες δεξαμενές, ενώ σαφώς υπερτερεί από πλευράς δαπάνης εγκαταστάσεων, κόστους λειτουργίας και σταθερότητας στη λειτουργία και την ποιότητα του νερού. Το σύστημα aquabio SBR προτείνεται για την επεξεργασία λυμάτων μικρών κοινοτήτων, στραγγιδίων από ΧΥΤΑ, σφαγείων, μικρών ξενοδοχειακών μονάδων κλπ, λόγω της απλότητας στη λειτουργία του, της εξαιρετικής ποιότητας του παραγόμενου επεξεργασμένου νερού, της μικρής παραγωγής περίσσειας βιολογικής ιλύος για απομάκρυνση και της μη ύπαρξης ανάγκης για στενή παρακολούθηση και συντήρηση. 6

7 7
