1 Manual KDS ISLA KPB.qxd 27/02/ :22 PÆgina 1 BEDIENUNGSANWEISUNG mit Montageanweisungen Instrucciones de Uso y de Montaje Instructions for use and installation Instructions d utilisation e avis de montage Instruηυes de uso com indicaηυes para montagem Istruzioni di uso e di montaggio Bruks- och monteringsanvisningar Gebruiksaanwijzing en montagehandleiding Εγχειριδίου με τις Οδηγίεσ Χρήσεωσ IKD E

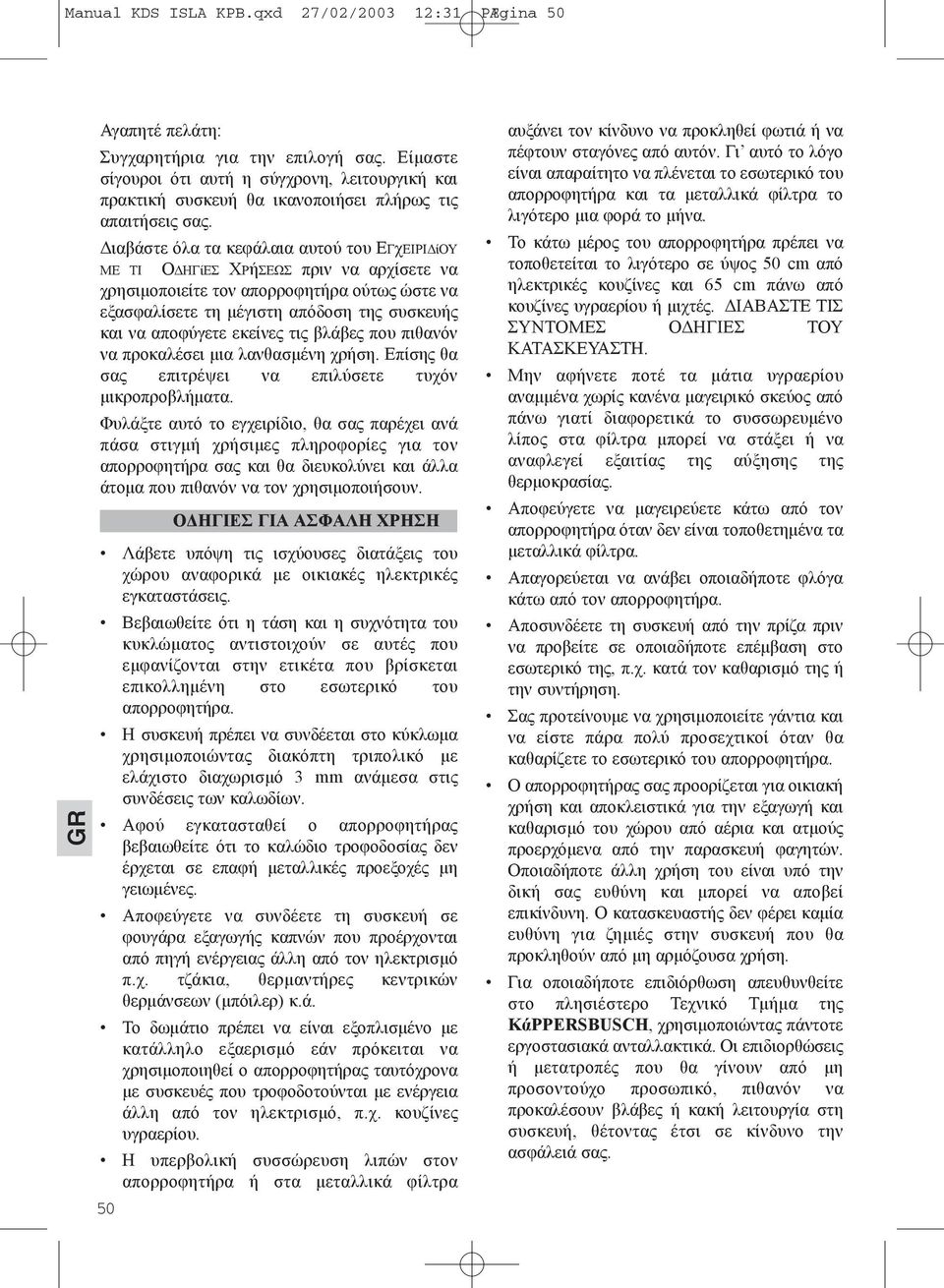

2 Manual KDS ISLA KPB.qxd 27/02/ :31 PÆgina 50 Αγαπητέ πελάτη: Συγχαρητήρια για την επιλογή σας. Είμαστε σίγουροι ότι αυτή η σύγχρονη, λειτουργική και πρακτική συσκευή θα ικανοποιήσει πλήρως τις απαιτήσεις σας. Διαβάστε όλα τα κεφάλαια αυτού του ΕΓχΕΙΡΙΔίΟΥ ΜΕ ΤΙ ΟΔΗΓίΕΣ ΧΡήΣΕΩΣ πριν να αρχίσετε να χρησιμοποιείτε τον απορροφητήρα ούτως ώστε να εξασφαλίσετε τη μέγιστη απόδοση της συσκευής και να αποφύγετε εκείνες τις βλάβες που πιθανόν να προκαλέσει μια λανθασμένη χρήση. Επίσης θα σας επιτρέψει να επιλύσετε τυχόν μικροπροβλήματα. Φυλάξτε αυτό το εγχειρίδιο, θα σας παρέχει ανά πάσα στιγμή χρήσιμες πληροφορίες για τον απορροφητήρα σας και θα διευκολύνει και άλλα άτομα που πιθανόν να τον χρησιμοποιήσουν. Λάβετε υπόψη τις ισχύουσες διατάξεις του χώρου αναφορικά με οικιακές ηλεκτρικές εγκαταστάσεις. Βεβαιωθείτε ότι η τάση και η συχνότητα του κυκλώματος αντιστοιχούν σε αυτές που εμφανίζονται στην ετικέτα που βρίσκεται επικολλημένη στο εσωτερικό του απορροφητήρα. Η συσκευή πρέπει να συνδέεται στο κύκλωμα χρησιμοποιώντας διακόπτη τριπολικό με ελάχιστο διαχωρισμό 3 mm ανάμεσα στις συνδέσεις των καλωδίων. Αφού εγκατασταθεί ο απορροφητήρας βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν έρχεται σε επαφή μεταλλικές προεξοχές μη γειωμένες. Αποφεύγετε να συνδέετε τη συσκευή σε φουγάρα εξαγωγής καπνών που προέρχονται από πηγή ενέργειας άλλη από τον ηλεκτρισμό π.χ. τζάκια, θερμαντήρες κεντρικών θερμάνσεων (μπόιλερ) κ.ά. Το δωμάτιο πρέπει να είναι εξοπλισμένο με κατάλληλο εξαερισμό εάν πρόκειται να χρησιμοποιηθεί ο απορροφητήρας ταυτόχρονα με συσκευές που τροφοδοτούνται με ενέργεια άλλη από τον ηλεκτρισμό, π.χ. κουζίνες υγραερίου. Η υπερβολική συσσώρευση λιπών στον απορροφητήρα ή στα μεταλλικά φίλτρα 50 ΟΔΗΓΙΕΣ ΓΙΑ ΑΣΦΑΛΗ ΧΡΗΣΗ αυξάνει τον κίνδυνο να προκληθεί φωτιά ή να πέφτουν σταγόνες από αυτόν. Γι αυτό το λόγο είναι απαραίτητο να πλένεται το εσωτερικό του απορροφητήρα και τα μεταλλικά φίλτρα το λιγότερο μια φορά το μήνα. Το κάτω μέρος του απορροφητήρα πρέπει να τοποθετείται το λιγότερο σε ύψος 50 cm από ηλεκτρικές κουζίνες και 65 cm πάνω από κουζίνες υγραερίου ή μιχτές. ΔΙΑΒΑΣΤΕ ΤΙΣ ΣΥΝΤΟΜΕΣ ΟΔΗΓΙΕΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ. Μην αφήνετε ποτέ τα μάτια υγραερίου αναμμένα χωρίς κανένα μαγειρικό σκεύος από πάνω γιατί διαφορετικά το συσσωρευμένο λίπος στα φίλτρα μπορεί να στάξει ή να αναφλεγεί εξαιτίας της αύξησης της θερμοκρασίας. Αποφεύγετε να μαγειρεύετε κάτω από τον απορροφητήρα όταν δεν είναι τοποθετημένα τα μεταλλικά φίλτρα. Απαγορεύεται να ανάβει οποιαδήποτε φλόγα κάτω από τον απορροφητήρα. Αποσυνδέετε τη συσκευή από την πρίζα πριν να προβείτε σε οποιαδήποτε επέμβαση στο εσωτερικό της, π.χ. κατά τον καθαρισμό της ή την συντήρηση. Σας προτείνουμε να χρησιμοποιείτε γάντια και να είστε πάρα πολύ προσεχτικοί όταν θα καθαρίζετε το εσωτερικό του απορροφητήρα. Ο απορροφητήρας σας προορίζεται για οικιακή χρήση και αποκλειστικά για την εξαγωγή και καθαρισμό του χώρου από αέρια και ατμούς προερχόμενα από την παρασκευή φαγητών. Οποιαδήποτε άλλη χρήση του είναι υπό την δική σας ευθύνη και μπορεί να αποβεί επικίνδυνη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιές στην συσκευή που θα προκληθούν από μη αρμόζουσα χρήση. Για οποιαδήποτε επιδιόρθωση απευθυνθείτε στο πλησιέστερο Τεχνικό Τμήμα της KάPPERSBUSCH, χρησιμοποιώντας πάντοτε εργοστασιακά ανταλλακτικά. Οι επιδιορθώσεις ή μετατροπές που θα γίνουν από μη προσοντούχο προσωπικό, πιθανόν να προκαλέσουν βλάβες ή κακή λειτουργία στη συσκευή, θέτοντας έτσι σε κίνδυνο την ασφάλειά σας.

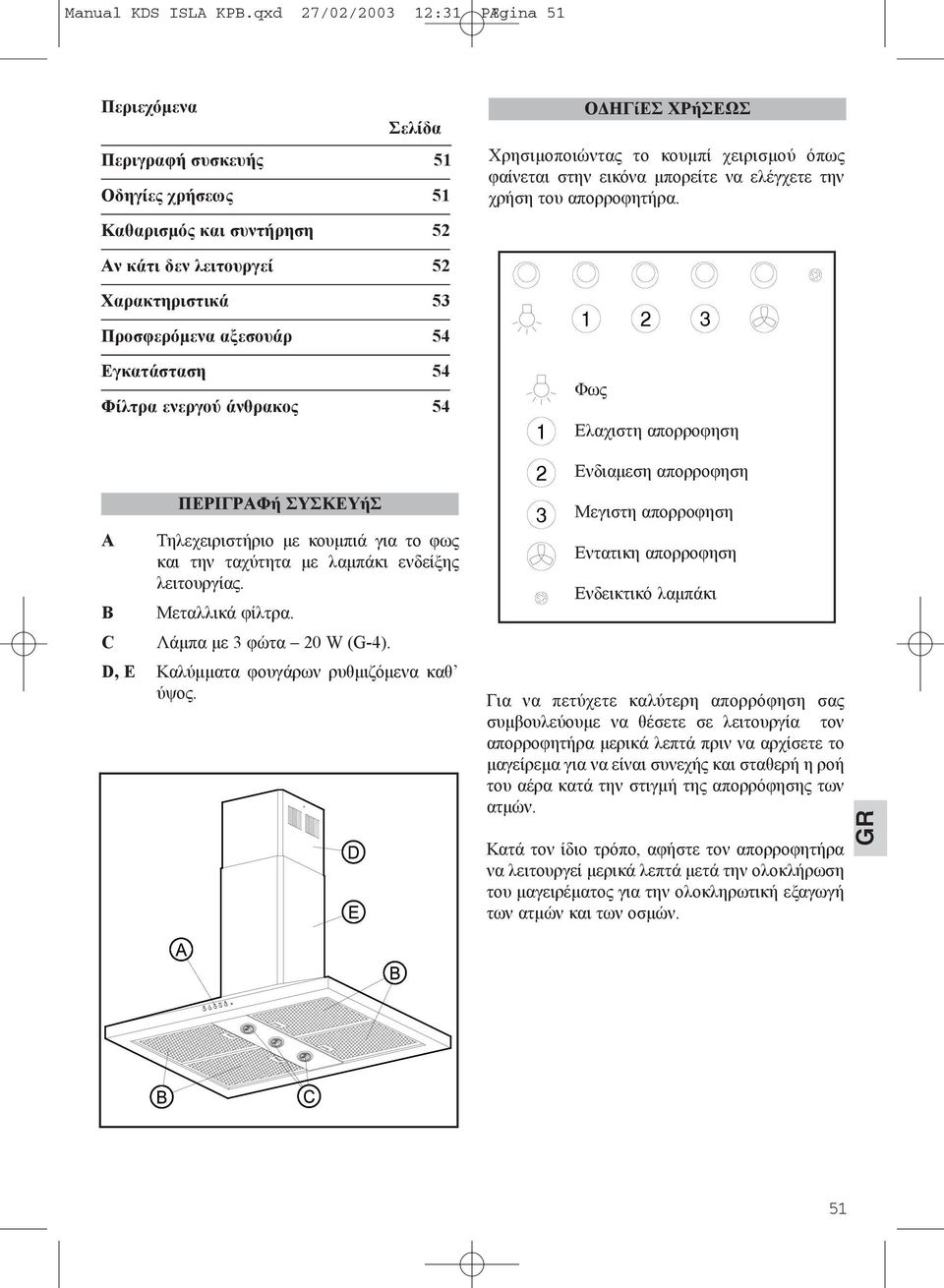

3 Manual KDS ISLA KPB.qxd 27/02/ :31 PÆgina 51 Περιεχόμενα Σελίδα Περιγραφή συσκευής 51 Οδηγίες χρήσεως 51 Καθαρισμός και συντήρηση 52 ΟΔΗΓίΕΣ ΧΡήΣΕΩΣ Χρησιμοποιώντας το κουμπί χειρισμού όπως φαίνεται στην εικόνα μπορείτε να ελέγχετε την χρήση του απορροφητήρα. Αν κάτι δεν λειτουργεί 52 Χαρακτηριστικά 53 Προσφερόμενα αξεσουάρ 54 Εγκατάσταση 54 Φίλτρα ενεργού άνθρακος Φως Ελαχιστη απορροφηση ΠΕΡΙΓΡΑΦή ΣΥΣΚΕΥήΣ A Τηλεχειριστήριο με κουμπιά για το φως και την ταχύτητα με λαμπάκι ενδείξης λειτουργίας. B Μεταλλικά φίλτρα. C Λάμπα με 3 φώτα 20 W (G-4). D, E Καλύμματα φουγάρων ρυθμιζόμενα καθ ύψος. 2 3 Ενδιαμεση απορροφηση Μεγιστη απορροφηση Εντατικη απορροφηση Ενδεικτικό λαμπάκι Για να πετύχετε καλύτερη απορρόφηση σας συμβουλεύουμε να θέσετε σε λειτουργία τον απορροφητήρα μερικά λεπτά πριν να αρχίσετε το μαγείρεμα για να είναι συνεχής και σταθερή η ροή του αέρα κατά την στιγμή της απορρόφησης των ατμών. Κατά τον ίδιο τρόπο, αφήστε τον απορροφητήρα να λειτουργεί μερικά λεπτά μετά την ολοκλήρωση του μαγειρέματος για την ολοκληρωτική εξαγωγή των ατμών και των οσμών. 51

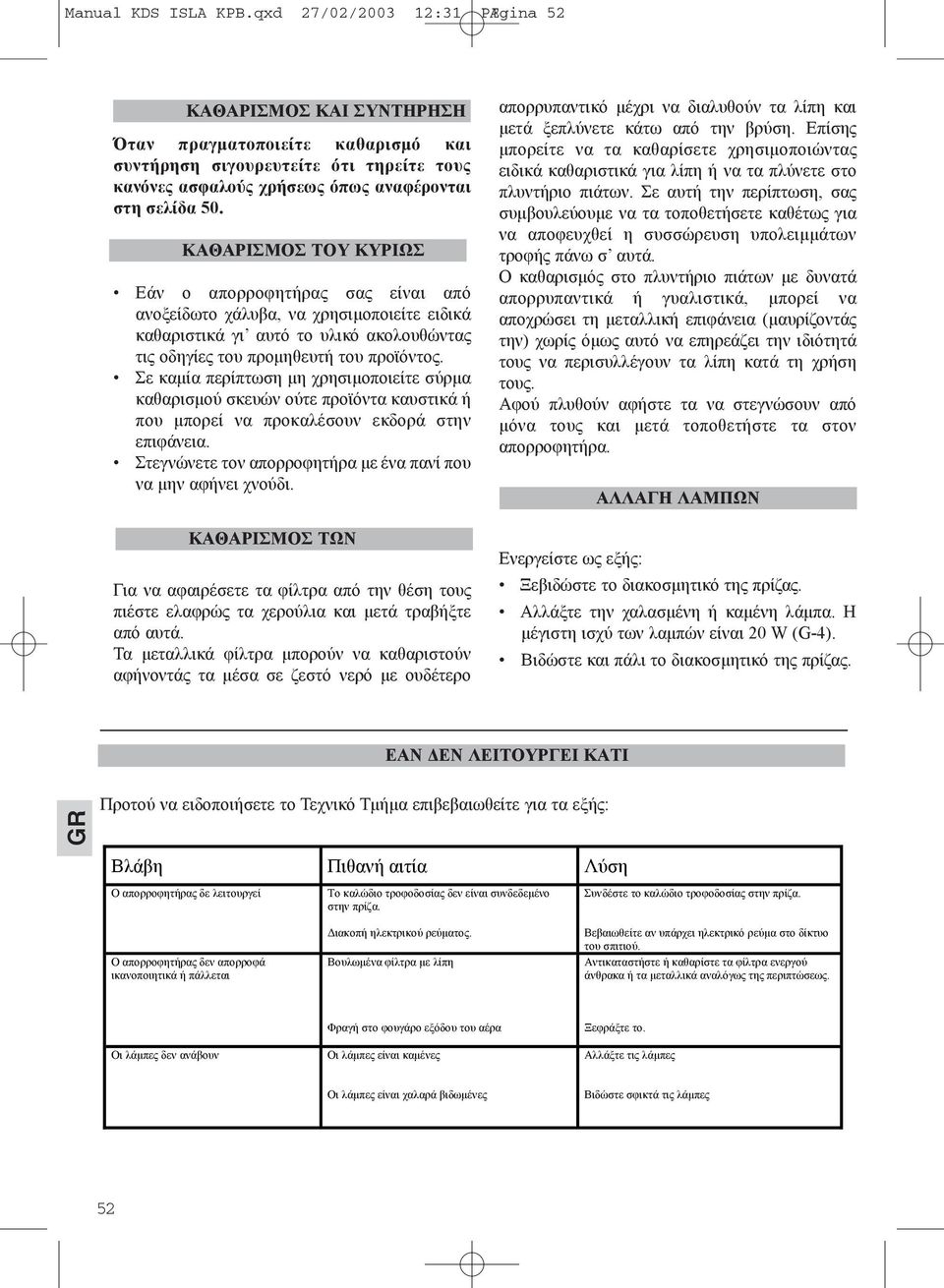

4 Manual KDS ISLA KPB.qxd 27/02/ :31 PÆgina 52 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Όταν πραγματοποιείτε καθαρισμό και συντήρηση σιγουρευτείτε ότι τηρείτε τους κανόνες ασφαλούς χρήσεως όπως αναφέρονται στη σελίδα 50. ΚΑΘΑΡΙΣΜΟΣ ΤΟΥ ΚΥΡΙΩΣ Εάν ο απορροφητήρας σας είναι από ανοξείδωτο χάλυβα, να χρησιμοποιείτε ειδικά καθαριστικά γι αυτό το υλικό ακολουθώντας τις οδηγίες του προμηθευτή του προϊόντος. Σε καμία περίπτωση μη χρησιμοποιείτε σύρμα καθαρισμού σκευών ούτε προϊόντα καυστικά ή που μπορεί να προκαλέσουν εκδορά στην επιφάνεια. Στεγνώνετε τον απορροφητήρα με ένα πανί που να μην αφήνει χνούδι. ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ Για να αφαιρέσετε τα φίλτρα από την θέση τους πιέστε ελαφρώς τα χερούλια και μετά τραβήξτε από αυτά. Τα μεταλλικά φίλτρα μπορούν να καθαριστούν αφήνοντάς τα μέσα σε ζεστό νερό με ουδέτερο απορρυπαντικό μέχρι να διαλυθούν τα λίπη και μετά ξεπλύνετε κάτω από την βρύση. Επίσης μπορείτε να τα καθαρίσετε χρησιμοποιώντας ειδικά καθαριστικά για λίπη ή να τα πλύνετε στο πλυντήριο πιάτων. Σε αυτή την περίπτωση, σας συμβουλεύουμε να τα τοποθετήσετε καθέτως για να αποφευχθεί η συσσώρευση υπολειμμάτων τροφής πάνω σ αυτά. Ο καθαρισμός στο πλυντήριο πιάτων με δυνατά απορρυπαντικά ή γυαλιστικά, μπορεί να αποχρώσει τη μεταλλική επιφάνεια (μαυρίζοντάς την) χωρίς όμως αυτό να επηρεάζει την ιδιότητά τους να περισυλλέγουν τα λίπη κατά τη χρήση τους. Αφού πλυθούν αφήστε τα να στεγνώσουν από μόνα τους και μετά τοποθετήστε τα στον απορροφητήρα. ΑΛΛΑΓΗ ΛΑΜΠΩΝ Ενεργείστε ως εξής: Ξεβιδώστε το διακοσμητικό της πρίζας. Αλλάξτε την χαλασμένη ή καμένη λάμπα. Η μέγιστη ισχύ των λαμπών είναι 20 W (G-4). Βιδώστε και πάλι το διακοσμητικό της πρίζας. ΕΑΝ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ ΚΑΤΙ Προτού να ειδοποιήσετε το Τεχνικό Τμήμα επιβεβαιωθείτε για τα εξής: Βλάβη Πιθανή αιτία Λύση Ο απορροφητήρας δε λειτουργεί Ο απορροφητήρας δεν απορροφά ικανοποιητικά ή πάλλεται Το καλώδιο τροφοδοσίας δεν είναι συνδεδεμένο στην πρίζα. Διακοπή ηλεκτρικού ρεύματος. Βουλωμένα φίλτρα με λίπη Συνδέστε το καλώδιο τροφοδοσίας στην πρίζα. Βεβαιωθείτε αν υπάρχει ηλεκτρικό ρεύμα στο δίκτυο του σπιτιού. Αντικαταστήστε ή καθαρίστε τα φίλτρα ενεργού άνθρακα ή τα μεταλλικά αναλόγως της περιπτώσεως. Οι λάμπες δεν ανάβουν Φραγή στο φουγάρο εξόδου του αέρα Οι λάμπες είναι καμένες Ξεφράξτε το. Αλλάξτε τις λάμπες Οι λάμπες είναι χαλαρά βιδωμένες Βιδώστε σφικτά τις λάμπες 52

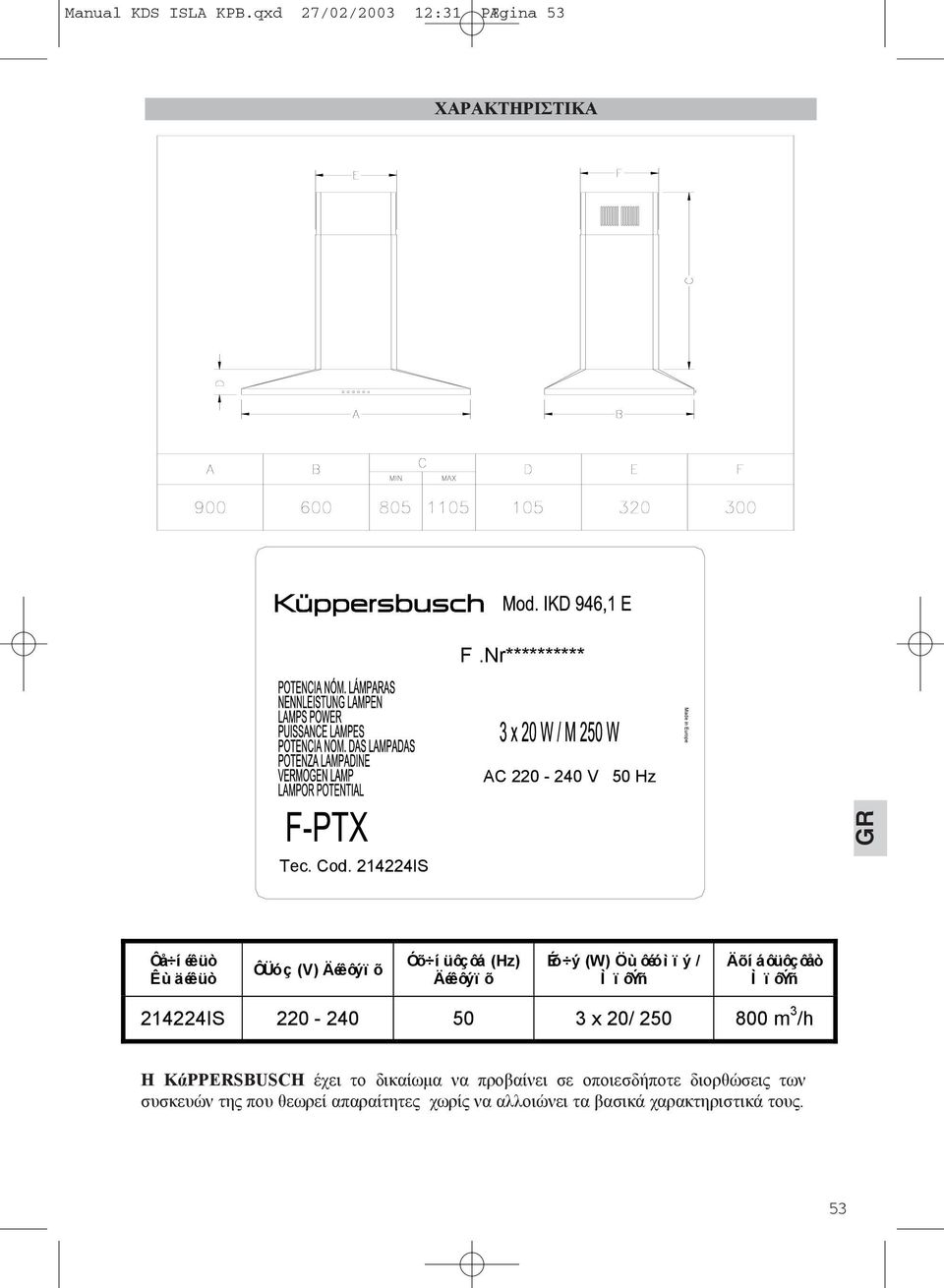

5 Manual KDS ISLA KPB.qxd 27/02/ :31 PÆgina 53 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ F.Nr********** Made in Europe AC V 50 Hz Tec. Cod IS Ôå í éêüò Êù äéêüò ÔÜóç (V) Äéêôýï õ Óõ í üôçôá (Hz) Äéêôýï õ Éó ý (W) Öù ôéóìïý / Ì ï ôýñ Äõí áôüôçôåò Ì ï ôýñ IS x 20/ m 3 /h Η KάPPERSBUSCH έχει το δικαίωμα να προβαίνει σε οποιεσδήποτε διορθώσεις των συσκευών της που θεωρεί απαραίτητες χωρίς να αλλοιώνει τα βασικά χαρακτηριστικά τους. 53

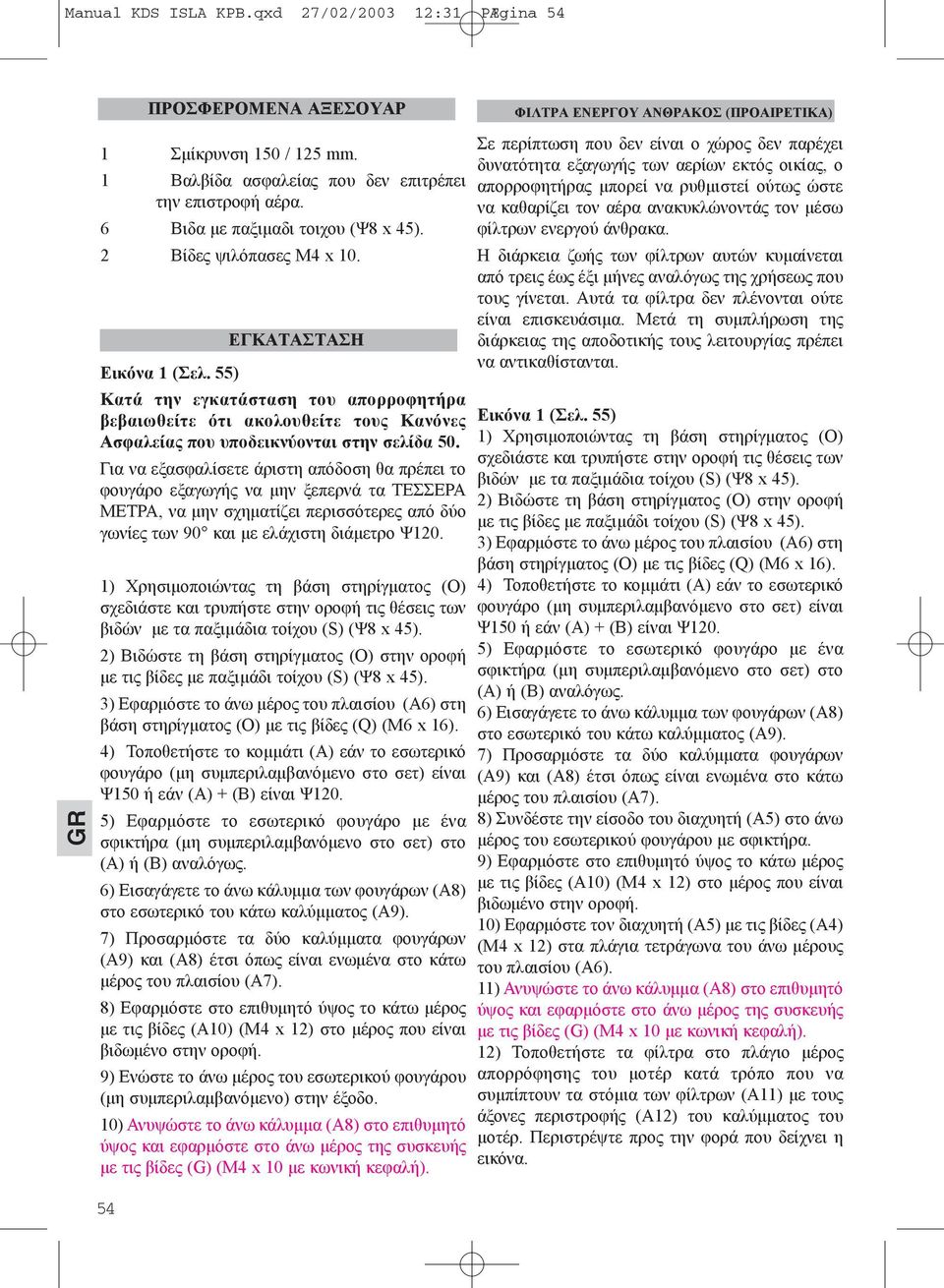

6 Manual KDS ISLA KPB.qxd 27/02/ :31 PÆgina 54 ΠΡΟΣΦΕΡΟΜΕΝΑ ΑΞΕΣΟΥΑΡ 1 Σμίκρυνση 150 / 125 mm. 1 Βαλβίδα ασφαλείας που δεν επιτρέπει την επιστροφή αέρα. 6 Βιδα με παξιμαδι τοιχου (Ψ8 x 45). 2 Βίδες ψιλόπασες M4 x 10. Εικόνα 1 (Σελ. 55) ΕΓΚΑΤΑΣΤΑΣΗ Κατά την εγκατάσταση του απορροφητήρα βεβαιωθείτε ότι ακολουθείτε τους Κανόνες Ασφαλείας που υποδεικνύονται στην σελίδα 50. Για να εξασφαλίσετε άριστη απόδοση θα πρέπει το φουγάρο εξαγωγής να μην ξεπερνά τα ΤΕΣΣΕΡΑ ΜΕΤΡΑ, να μην σχηματίζει περισσότερες από δύο γωνίες των 90 και με ελάχιστη διάμετρο Ψ120. 1) Χρησιμοποιώντας τη βάση στηρίγματος (O) σχεδιάστε και τρυπήστε στην οροφή τις θέσεις των βιδών με τα παξιμάδια τοίχου (S) (Ψ8 x 45). 2) Βιδώστε τη βάση στηρίγματος (O) στην οροφή με τις βίδες με παξιμάδι τοίχου (S) (Ψ8 x 45). 3) Εφαρμόστε το άνω μέρος του πλαισίου (A6) στη βάση στηρίγματος (O) με τις βίδες (Q) (M6 x 16). 4) Τοποθετήστε το κομμάτι (Α) εάν το εσωτερικό φουγάρο (μη συμπεριλαμβανόμενο στο σετ) είναι Ψ150 ή εάν (Α) + (Β) είναι Ψ120. 5) Εφαρμόστε το εσωτερικό φουγάρο με ένα σφικτήρα (μη συμπεριλαμβανόμενο στο σετ) στο (Α) ή (Β) αναλόγως. 6) Εισαγάγετε το άνω κάλυμμα των φουγάρων (A8) στο εσωτερικό του κάτω καλύμματος (A9). 7) Προσαρμόστε τα δύο καλύμματα φουγάρων (A9) και (A8) έτσι όπως είναι ενωμένα στο κάτω μέρος του πλαισίου (A7). 8) Εφαρμόστε στο επιθυμητό ύψος το κάτω μέρος με τις βίδες (A10) (M4 x 12) στο μέρος που είναι βιδωμένο στην οροφή. 9) Ενώστε το άνω μέρος του εσωτερικού φουγάρου (μη συμπεριλαμβανόμενο) στην έξοδο. 10)Ανυψώστε το άνω κάλυμμα (A8) στο επιθυμητό ύψος και εφαρμόστε στο άνω μέρος της συσκευής με τις βίδες (G) (M4 x 10 με κωνική κεφαλή). ΦΙΛΤΡΑ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΟΣ (ΠΡΟΑΙΡΕΤΙΚΑ) Σε περίπτωση που δεν είναι ο χώρος δεν παρέχει δυνατότητα εξαγωγής των αερίων εκτός οικίας, ο απορροφητήρας μπορεί να ρυθμιστεί ούτως ώστε να καθαρίζει τον αέρα ανακυκλώνοντάς τον μέσω φίλτρων ενεργού άνθρακα. Η διάρκεια ζωής των φίλτρων αυτών κυμαίνεται από τρεις έως έξι μήνες αναλόγως της χρήσεως που τους γίνεται. Αυτά τα φίλτρα δεν πλένονται ούτε είναι επισκευάσιμα. Μετά τη συμπλήρωση της διάρκειας της αποδοτικής τους λειτουργίας πρέπει να αντικαθίστανται. Εικόνα 1 (Σελ. 55) 1) Χρησιμοποιώντας τη βάση στηρίγματος (O) σχεδιάστε και τρυπήστε στην οροφή τις θέσεις των βιδών με τα παξιμάδια τοίχου (S) (Ψ8 x 45). 2) Βιδώστε τη βάση στηρίγματος (O) στην οροφή με τις βίδες με παξιμάδι τοίχου (S) (Ψ8 x 45). 3) Εφαρμόστε το άνω μέρος του πλαισίου (A6) στη βάση στηρίγματος (O) με τις βίδες (Q) (M6 x 16). 4) Τοποθετήστε το κομμάτι (Α) εάν το εσωτερικό φουγάρο (μη συμπεριλαμβανόμενο στο σετ) είναι Ψ150 ή εάν (Α) + (Β) είναι Ψ120. 5) Εφαρμόστε το εσωτερικό φουγάρο με ένα σφικτήρα (μη συμπεριλαμβανόμενο στο σετ) στο (Α) ή (Β) αναλόγως. 6) Εισαγάγετε το άνω κάλυμμα των φουγάρων (A8) στο εσωτερικό του κάτω καλύμματος (A9). 7) Προσαρμόστε τα δύο καλύμματα φουγάρων (A9) και (A8) έτσι όπως είναι ενωμένα στο κάτω μέρος του πλαισίου (A7). 8) Συνδέστε την είσοδο του διαχυητή (A5) στο άνω μέρος του εσωτερικού φουγάρου με σφικτήρα. 9) Εφαρμόστε στο επιθυμητό ύψος το κάτω μέρος με τις βίδες (A10) (M4 x 12) στο μέρος που είναι βιδωμένο στην οροφή. 10) Εφαρμόστε τον διαχυητή (A5) με τις βίδες (A4) (M4 x 12) στα πλάγια τετράγωνα του άνω μέρους του πλαισίου (A6). 11) Ανυψώστε το άνω κάλυμμα (A8) στο επιθυμητό ύψος και εφαρμόστε στο άνω μέρος της συσκευής με τις βίδες (G) (M4 x 10 με κωνική κεφαλή). 12) Τοποθετήστε τα φίλτρα στο πλάγιο μέρος απορρόφησης του μοτέρ κατά τρόπο που να συμπίπτουν τα στόμια των φίλτρων (Α11) με τους άξονες περιστροφής (A12) του καλύμματος του μοτέρ. Περιστρέψτε προς την φορά που δείχνει η εικόνα. 54

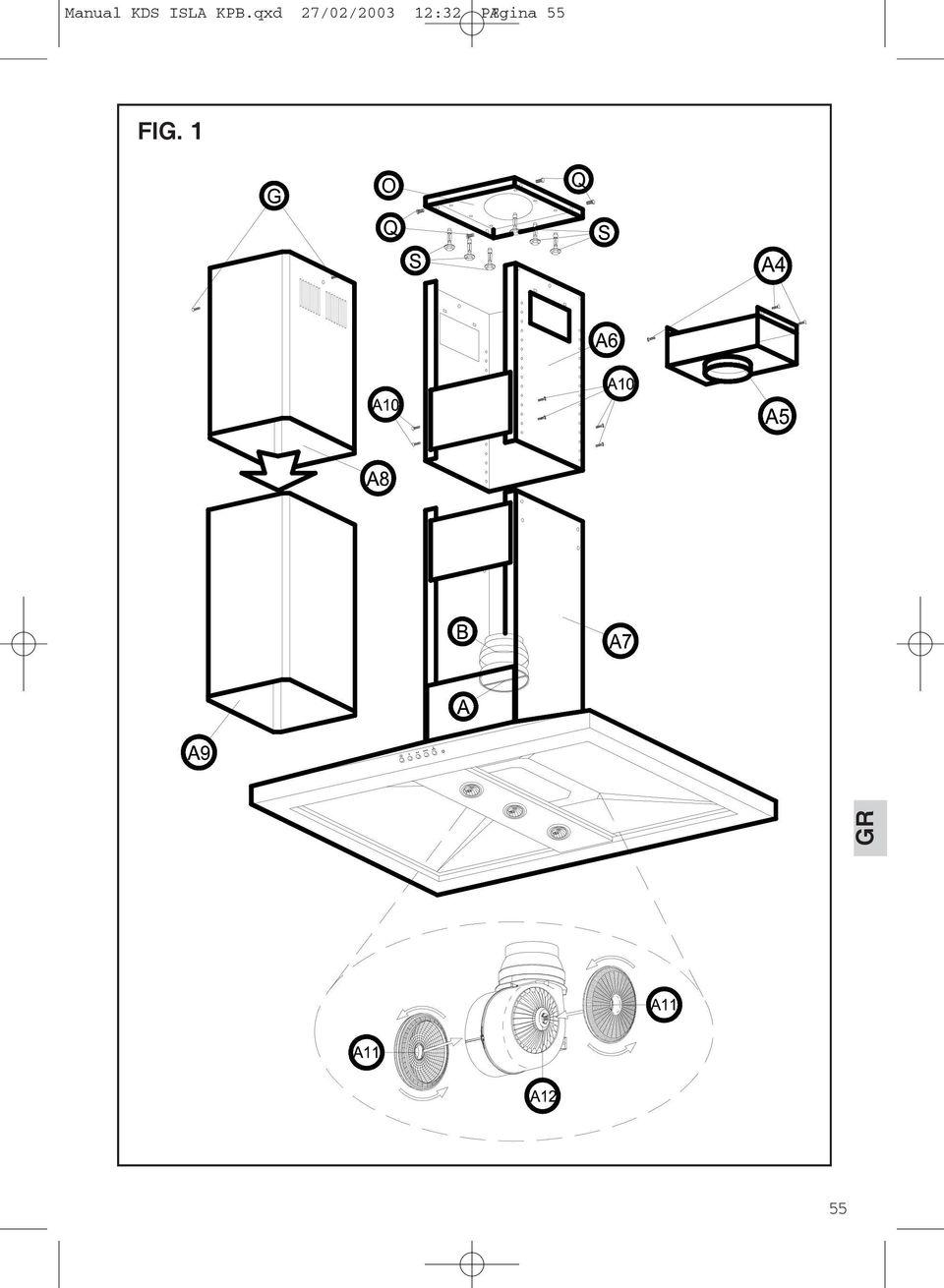

7 Manual KDS ISLA KPB.qxd 27/02/ :32 PÆgina 55 FIG. 1 55
