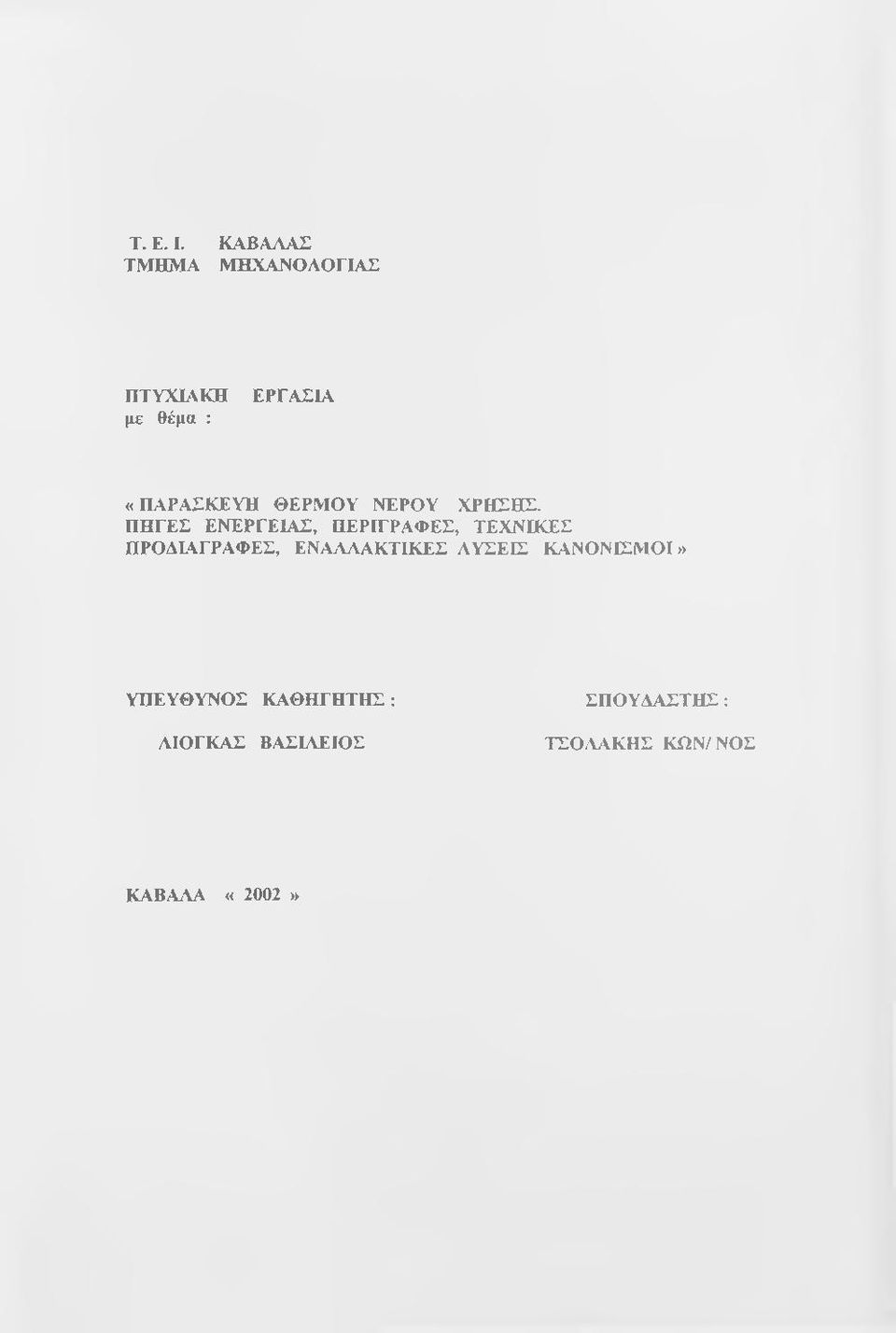

1 Τ. Ε. I. ΚΑΒΑΛΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ με θέμα : ΕΡΓΑΣΙΑ «ΠΑΡΑΣΚΕΥΗ ΘΕΡΜΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ. ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ, ΠΕΡΙΓΡΑΦΕΣ, ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ, ΕΝΑΛΛΑΚΤΠίΕΣ ΛΥΣΕΙΣ ΚΑΝΟΝΙΣΜΟΙ» ΥΠΕΥΘΥΝΟΣ ΚΑΘΗΓΗΤΗΣ: ΑΙΟΓΚΑΣ ΒΑΣΙΛΕΙΟΣ ΣΠΟΥΔΑΣΤΗΣ: ΤΣΟ/νΑΚΗΣ ΚΟΝ/ΝΟΣ ΚΑΒΑΛΑ «2002»

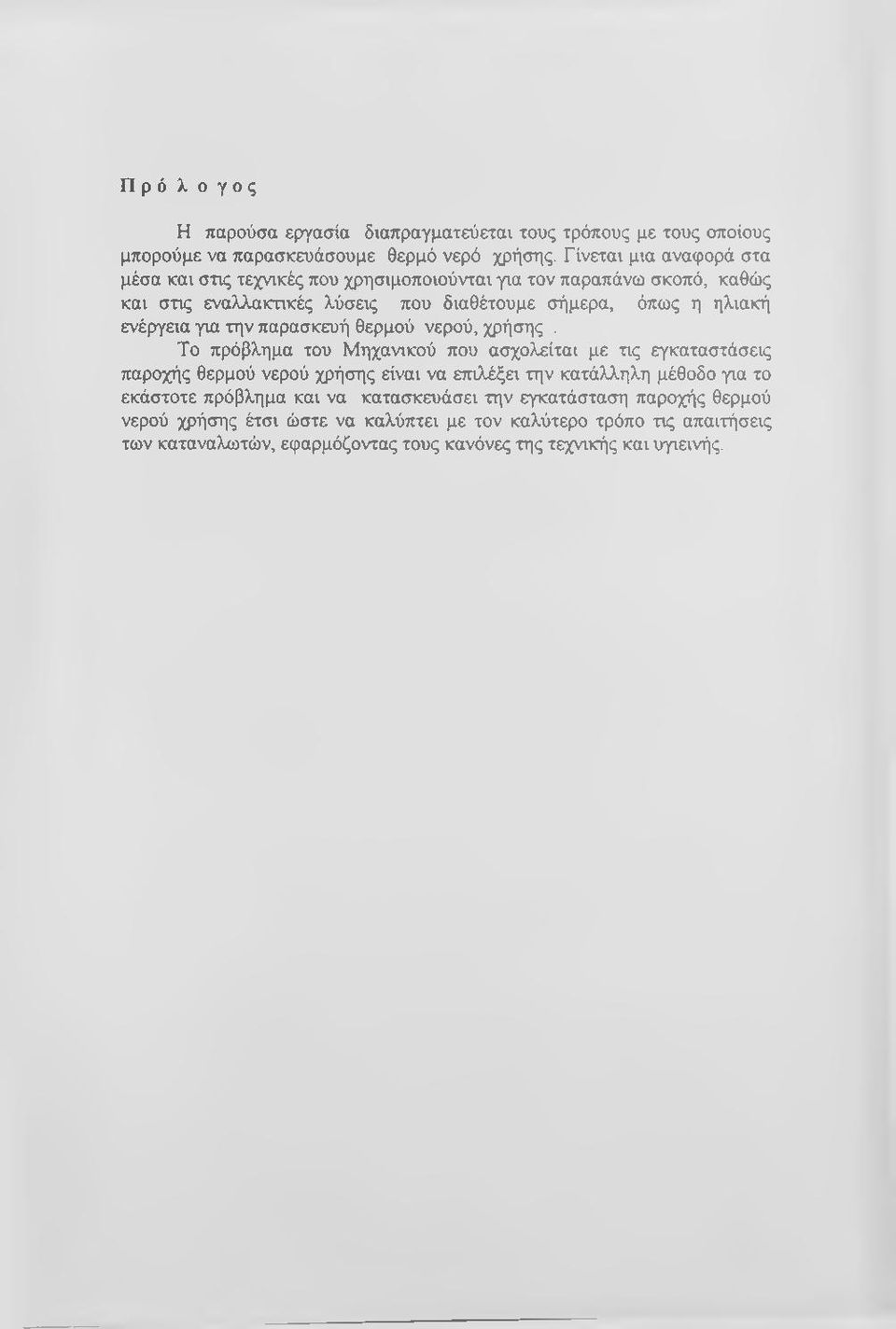

2 Πρόλογος Η παρούσα εργασία διαπραγματεύεται τους τρόπους με τους οποίους μπορούμε να παρασκευάσουμε θερμό νερό χρήσης. Γίνεται μια αναφορά στα μέσα και στις τεχνικές που χρησιμοποιούνται για τον παραπάνω σκοπό, καθώς και στις εναλλακτικές λύσεις που διαθέτουμε σήμερα, όπως η ηλιακή ενέργεια για την παρασκευή θερμού νερού, χρήσης. Το πρόβλημα του Μηχανικού που ασχολείται με τις εγκαταστάσεις παροχής θερμού νερού χρήσης είναι να ετηλέξει την κατάλληλη μέθοδο για το εκάστοτε πρόβλημα και να κατασκευάσει την εγκατάσταση παροχής θερμού νερού χρήσης έτσι ώστε να καλύπτει με τον καλύτερο τρόπο τις απαιτήσεις των καταναλωτών, εφαρμόζοντας τους κανόνες της τεχνικής και υγιεινής.

3 ΚΕΦΑΛΑΙΟ A ΠΑΡΟΧΗ ΝΕΡΟΥ ΧΡΗ ΣΗ Σ 1.1, ΓΕΝΙΚΑ Αντικείαενο ttic παοογτίς θεραού νερού Ypfjcnic: Το νερό χρήσης είναι πόσιμο νερό ή νερό λειτουργιών που λαμβάνεται από το δίκτυο ύδρευσης και θερμαίνεται χρησιμοποιείται σε μεγάλη έκταση στην σύγχρονη οικονομία. Τα νοικοκυριά χραάζονται σχετικά μικρές ποσότητες για την παρασκευή των γευμάτων και των ποτών και καθαρισμό και το λουτρό. Πανδοχεία ξενοδοχεία και μαγειρεία καταναλώνουν σημαντικά μεγαλύτερες ποσότητες για τον ίδιο σκοπό. Ακόμη σε μεγαλύτερη έκταση απαιτείται' νερό σε βιομηχανικές εγκαταστάσεις όπως πλυντήρια, βαφεία, σφαγεία, λουτρά, μεταλλουργεία και μεταλλωρυχεία Απαιτήσειο από τις εγκαταστάσεις θεοαού νερού γρτισης 1. Το θερμαινόμενο νερό χρήσης πρέπει να διατίθεται στην επιθυμητή θερμοκρασία και ποσότητα ομοιόμορφα και χωρίς καθυστερήσεις. 2. Η θερμοκρασία του νερού χρήσης πρέπει να είναι ρυθμιζόμενη. 3. Το νερό χρήσης πρέπει να παρέχει ασφάλεια ως προς την υγιεινή. 4. Οι εγκαταστάσεις νερού χρήσης θα πρέπει να είναι ασφαλείς στη λειτουργία και να είναι εύκολες στον χειρισμό. 5. Η λειτουργία να είναι φθηνή και το κόστος απόκτησης υψηλό Κατάτα ΐΐ των.καταστάσεων παρογήο θεοαού νερού yptiotic: Ανάλογα με το είδος της πηγής θερμότητας που χρησιμοποιείται για την θέρμανση του νερού χρήσης; Υδροθερμαντήρες καύσης πετρελαίου Υδροθερμαντήρες καύσης αερίου Ηλεκτρικοί υδροθερμαντήρες Θερμαντήρες νερού χρήσης θερμαινόμενοι με καυσαέρια Θερμαντήρες νερού χρήσης θερμαινόμενοι με αέριο Θερμαντήρες νερού χρήσης θερμαινόμενοι με νερό

4 Ως προς το είδος του εναλακττή θερμότητας Αμεσα θερμαινόμενοι θερμαντήρες νερού χρήσης, στην κατηγορία αυτή ανήκουν οι υδροθερμαντήρες καύσης άνθρακα, πετρελαίου και αερίου. Έμμεσα θερμαινόμενοι θερμαντήρες νερού χρήσης, σε αυτούς με την βοήθεια μιας θερμαντικής πηγής παράγεται θερμό νερό ή ατμός που με την σειρά τους θερμαίνουν το νερό χρήσης με την βοήθεια ενός ιδιαίτερου εναλακτή θερμότητας. 3. Ως προς τον αριθμό των σημείων νερού χρήσης : Τοπικές εγκαταστάσεις νερού χρήσης με μια ή περισσότερες λήψεις την μια κοντά στην άλλη (μεμονομένη παροχή) Μικρές εγκαταστάσεις παροχής νερού χρήσης με ένα μικρό δίκτυο διανομής θερμού νερού (παροχή ομάδων) Κεντρικές εγκαταστάσεις παροχής νερού χρήσης με μεγάλο δίκτυο σωληνώσεων για πολλές λήψεις (Κεντρική παροχή ) 4. Ανάλογα με την πίεση του νερού στον παρασκευαστήρα θερμού νερού Ανοιχτές εγκαταστάσεις που βρίσκονται σε επικοινωνία, με την ατμόσφαιρα και συνεπώς έχουν μικρή πίεση. Κλειστές εγκαταστάσεις που βρίσκονται υπό την πτεση του νερού του δικτύου. 5. Ανάλογα με το σύστημα θέρμανσης του νερού χρήσης. Συστήματα εναποθηκευτών όπου με την βοήθεια μιας πηγής θερμότητας θερμαίνεται μεγάλη ποσότητα νερού και εναποθηκεύεται. Συστήματα διέλευσης όπου θερμαίνεται μόνον τόσο νερό όσο χρειάζεται. Συστήματα συνδιασμών που λειτουργούν και με τις δύο παραπάνω μεθόδους. Ανάλογα με το μέγεθος της εγκατάστασης Ομάδα I, το γινόμενο Ρ.Ι = πίεση. περιεχόμενο (bar. e) είνακ 300 και η θερμανπκή Ισχύς Ρ<10 kw (σύστημα εναποθηκευτών) Κ Ι 51 και Ρ<50 kw (σύστημα διεύλευσης). Ομάδα Π, όλες οι υπόλοιπες εγκαταστάσεις ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ ΘΚΡΜΟΥ ΝΕΡΟΥ ΧΡΗΤ.ΗΤ Τοπικές εγκαταστάσειο θεοαού νεοού Yoiignc 1. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΥΣΗΣ ΑΝΘΡΑΚΑ

5 To απλούστερο μέσο είναι η θερμάστρα λουτρού καύσης κάρβουνου που ήταν παλιότερα διαδεδομένη στην Γερμανία για την παρασκευή μεγάλης ποσότητας νερού π.χ. για ένα λουτρό κατασκευάζεται σαν θερμάστρα χαμηλής ή υψηλής πίεσης. Έχει εκτοπιστεί όμως σήμερα από άλλους τύπους περασκευής νερού χρήσης λόγω ρύπανσης των χώρων και της ενοχλητικής εργασίας του χερισμού. Ο υδροθερμαντήρας καύσης κάρβουνου ανοιχτού τύπου (Σχ ) αποτελείται από μια βάση που περιέχει την φωτιά, που κατασκευάζεται από χυτοσίδηρο ή χάλυβα, επάνω στην βάση αυτή είναι τοποθετημένη η κυλινδρική ή ορθογωνική δεξαμενή θερμού νερού. Η καύση γίνεται σε μια χυτοσιδηρά σχάρα που βρίσκεται σε επένδυση από ττυρόχωμα. Η μετάβαση της θερμότητας από τα καυσαέρια στο θερμό νερό γίνεται με την βοήθεια του θερμαντικού σωλήνα από χαλκό που φέρει τιτερύγια και διατρέχει εσωτερικά την δεξαμενή. Η δεξαμενή του νερού είναι χωρίς πίεση, με το άνοιγμα της αποφρακτικής βαλβίδας του ψυχρού νερού εκτοπίζεται το θερμό νερό από τον εναποθηκευτή, ο οποίος και ονομάζεται εναποθηκευτής εκτοπισμού. Γενικά είναι δυνατή μια και μόνον λήψη. Σε περίπτωση που χρειάζονται περισσότερες λήψεις, πρέπει να πρωταθεί ένα δοχείο με πλωτήρα. >ς ουλήνας Ιϊ. Γ'Ϊ.Ι-'.θερμάσιρο λουτρού καύσης κάρβουνου χαμηλής κίισης (θερμάστρα ύρβιου τόκου στήν άκρη τής μκανιέρος) Ε - έκκίντυση, R - βαλβίδα ά«εηιστροφής, Κ ψυχρό νερό. W -θερμό νερά Κατασκευάζονται συνήθως στις θερμάστρες όρθιου τύπου, για εξοικονόμηση χώρου, κατασκευάζονται επίσης σαν θερμάστρες τοίχου με κονσόλα στον τοίχο. Οι αρματούρες είναι ετηχρωμιωμένες και αποτελούνται από την αποχέτευση και την κεφαλή καταιονισμού. Η εκκένωση γίνεται με μια τάπα ή ένα κρούνο. Η αναμονή είναι 314" ή 112 με δίσκο στραγγαλισμού έναντι υπερπίεσης (2,5...3,5 mm) και βαλβίδα ανεπιστροφής. Περιεχόμενο 90 ως 120 λίτρα επίσης 200 λίτρα. Η επιφάνεια είναι λακαρισμένη ή επισμαλτωμένη. Κατασκευάζονται με μονωτικό μανδύα ή χωρίς αυτόν. Ο βαθμός απόδοσης είναι ανάλογος με τον αριθμό των λουτρών 30 ως 40 % για το πρώτο λουτρό, 40 ως 50 %, για το

6 δεύτερο λουτρό. Ολικός βαθμός απόδοσης συμπεριλαμβανομένης και της θέρμανσης του χώρου = %. Η τυποποίηση έχει γίνει στο DIN (Νοέμ. 1956). Οι αρματούρες για την σύνδεση με το δίκτυο ψυχρού νερού, είναι η αποφρακτική βαλβίδα και η προστασία έναντί της επιστροφικής ροής. Ο υδροθερμαντήρας καύσης κάρβουνου μπορεί επίσης να χρησιμοποιηθεί και με συμπληρωματική ηλεκτρική αντίσταση, τιμή σύνδεσης 3 έως 5 kw. Οι υδροθερμαντήρες καύσης κάρβουνου κλειστού τύπου (Σχ ) βρίσκονται υπό την πίεση του δικτύου ύδρευσης. Οι αρματούρες είναι σύμφωνα με το DIW 1988 και το φύλλο εργασίας A3. Γι αυτό χρησιμοποιούνται εκτός από τις κατοικίες και στην βιοτεχνία. Απατούμενες αρματούρες ασφαλείας: 1 αποφρακτική βαλβίδα 1αποφρακτική βαλβίδα (πάνω από 190 1) 1 βαλβίδα ελέγχου 1 βαλβίδα ασφαλείας μεμβράνης 1 προστασία επιστρ. ροής 1 θερμικά ρυθμιζόμενη υπερχείλιση 1 υποδοχή για μανόμετρο 1 μειωτήρας πίεσης Σχ. Ι.'ϊ. 1 - ^Θερμάστρα λουτροο καύσης κάρβουνου ύψηλής πίεσης (θερμάστρα λουτροο όρθιου τύπου μέ σύνδεση θερμοο νερού γιά νιπτήρα καΐ μπανιέρα) Ε = έκκένοκτη Μ = μανόμετρο KW = ψυχρό νερό R = βαλβίδα άντεπιστροφής Οι υδραυλικοί επιτρέπεται να εγκαθιστούν θερμάστρες λουτρών καύσης κάρβουνου ανθεκτικές σε πιέσεις, που να έχουν υποστεί τον έλεγχο του κατασκευαστικού δοκιμίου. Νεώτερες κατασκευές έχουν βελτιώσει πολλαπλά τους θερμαντήρες καύσης κάρβουνου. Ιδιαίτερα σε επαρχιακές περιοχές υπάρχουν ακόμη θερμαντήρες νερού χρήσης σε συνδυασμό με την εστία της κουζίνας. 2. Η ΛΕΚΤΡΙΚΟΙ ΥΔΡΟΘΕΡΜ ΑΝΤΗΡΕΣ α) Βραστήρες εμβάπτισης

7 Για την θέρμανση μικρών ποσοτήτων νερού και ποτά χρησιμοποιούνται δακτυλιοειδή ή σωληνοειδή θερμανπκά σώματα καθώς και ηλεκτρικοί βραστήρες. Υπάρχουν σε διάφορα μεγέθη. Είναι σημανηκό να υπάρχει μια ασφάλεια έναντι της λειτουργίας χωρίς ασφάλειες τήξης, διμεταλλικούς διακόπτες ή παρόμοια γιατί αλλιώς απαιτούνται συνεχώς επισκευές πρέπει να δοθεί προσοχή στις προδιαγραφές VDE 0720 που αναφέρονται σε ηλεκτρικές θερμαντικές συσκευές για την οικιακή και επαγγελματική χρήση. β) Ηλεκτρικοί εναποθηκευτές νερού χρήσης (Σχ ) Είναι μονωμένα ή μη μονωμένα δοχεία με ενσωματωμένα ηλεκτρικά σώματα. Διακρίνουμε εναποθηκευτές χαμηλής και υψηλής ττίεσης. Οι πρώτοι υπάρχουν στο εμπόριο σαν συσκευές υπερχείλισης, συσκευές εκροής, συνδυασμένες συσκευές υπερχείλισης - εκροής (απομασκευής). Ια ύπερχείλιοης έκροης άπομάστευοης δοχετο Σχ. i»?, 1-3 Τύηοι κατπσκευής ήλεκιρικών «αρασκευιιαιήρων θερμού νερού χρήση;. γ) Εναποθηκευτές χαμηλής πίεσης. Στους εναποθηκευτές χαμηλής πίεσης του τύπου εναποθηκευτές υπερχείλισης το θερμό νερό ρέει υπό την ττίεση του ψυχρού νερού που εισάγεται στο εναποθηκευτή. Συνεπώς ο εναποθηκευτής δεν βρίσκεται υπό πίεση (Σχ ) εναποθηκευτής χωρίς πίεση. Η αποφρακηκή βαλβίδα βρίσκεται στην γραμμή προσάρμοσης του ψυχρού νερού ενώ δεν υπάρχει αποφρακτικό όργανο στην απορροή του θερμού νερού (συστοιχία ανάμιξης - υπερχείλισης). Συνήθως χρησιμοποιείται για μια λήψη. Η ρύθμιση της θερμοκρασίας γίνεται με ενσωματωμένο αυτόματη ρύθμιση διαστολής με δυνατότητα ρύθμισης ή χωρίς αυτήν. Παρέχουν μεγάλη ασφάλεια λειτουργίας. Δεν υπάρχει περίπτωση λειτουργίας χωρίς νερό. Το υλικό του εσωτερικού δοχείου αποτελείται από σκληρή πορσελάνη ή χάλυβα. Πολύ μικροί εναποθηκευτές με 2 έως 5 λίτρα περιεχόμενο για νιπτήρες (εναποθηκευτές

8 νιπτήρα) (Σχ α) μικροί εναποθηκευτές με 8 έως 10 λίτρα περιεχόμενο, εναποθηκευτές λουτρών 80 λίτρων, μεγαλύτερες εναποθηκευτές μέχρι 1000 λίτρα και περισσότερα λίτρα για επαγγελματικούς σκοπούς (μεγάλοι ηλεκτρικοί εναποθηκευτές). Κατά την χρησιμοποίηση μιας βαλβίδας μεταλλαγής μπορούμε να έχουμε δύο γειτονικές λήψεις π.χ. στην κουζίνα και στο λουτρό. Σε περίπτωση που χρησιμοποιηθεί και ένα δοχείο με πλωτήρα, είναι δυνατή η σύνδεση και άλλων λήψεων. Ηλεκτρικοί υδροθερμαντήρες λουτρών (λέγονται και ηλεκτρικά boiler) είναι εναποθηκευτές χωρίς μόνωση στους οποίους το ρεύμα θέρμανσης παρέχεται λίγο χρόνο πριν το λουτρό ενώ η διακοπή ηλεκτρικού ρεύματος γίνεται αυτόματα μόλις επιτευχθεί μία ορισμένη θερμοκρασία. Τιμή σύνδεσης kw. Φθηνές, αλλέ πολλές απώλειες θερμότητας. Επιπρόσθετη θέρμανση στο χώρο του λουτρού είναι απαραίτητη. Συσκευές απορροής ή εναποθηκευτές είναι μια άλλη μορφή εναποθηκευτών χαμηλής πίεσης. Σ αυτές ο εναποθηκευτής γεμίζει με το άνοιγμα μιας βαλβίδας ψυχρού νερού εντελώς ή μέχρι ορισμένου ύψους. Μετά την θέρμανση του νερού με την βοήθεια ενός θερμαντικού στοιχείου που βρίσκεται κάτω από το δάπεδο του σε μια επιλεγμένη θερμοκρασία, μπορεί ανοίγοντας με την βαλβίδα θερμού νερού να ληφθεί μια επιθυμητή ποσότητα θερμού νερού ομοιόμορφης θερμοκρασίας. Κατασκευή σε κυλινδρική ή επίπεδη μορφή για περιεχόμενο μέχρι 60 λίτρα. Η δεξαμενή αποτελείται από μέταλλο ή από ανθεκτικό σε θερμότητα γυαλί. Είναι ιδιαίτερα κατάλληλα για την παραγωγή βραστού νερού σε εστιατόρια καφενεία κλπ. (αυτόματοι βραστού νερού, βραστήρες). Όταν επιτευχθεί το σημείο βρασμού πρέπει η συσκευή να διακοπεί με το χέρι. Εναποθηκευτές λήψης είναι ένας συνδυασμός και των δύο συσκευών χαμηλής πίεσης και επιτρέπουν την λειτουργία εκκένωσης. Λήψη στα 2/3 του ύψους για νιπτήρα. Μετά την λήψη του θερμού νερού πρέπει να ξαναγεμίσει ο εναποθηκευτής ανοίγοντας την βαλβίδα θερμού νερού.

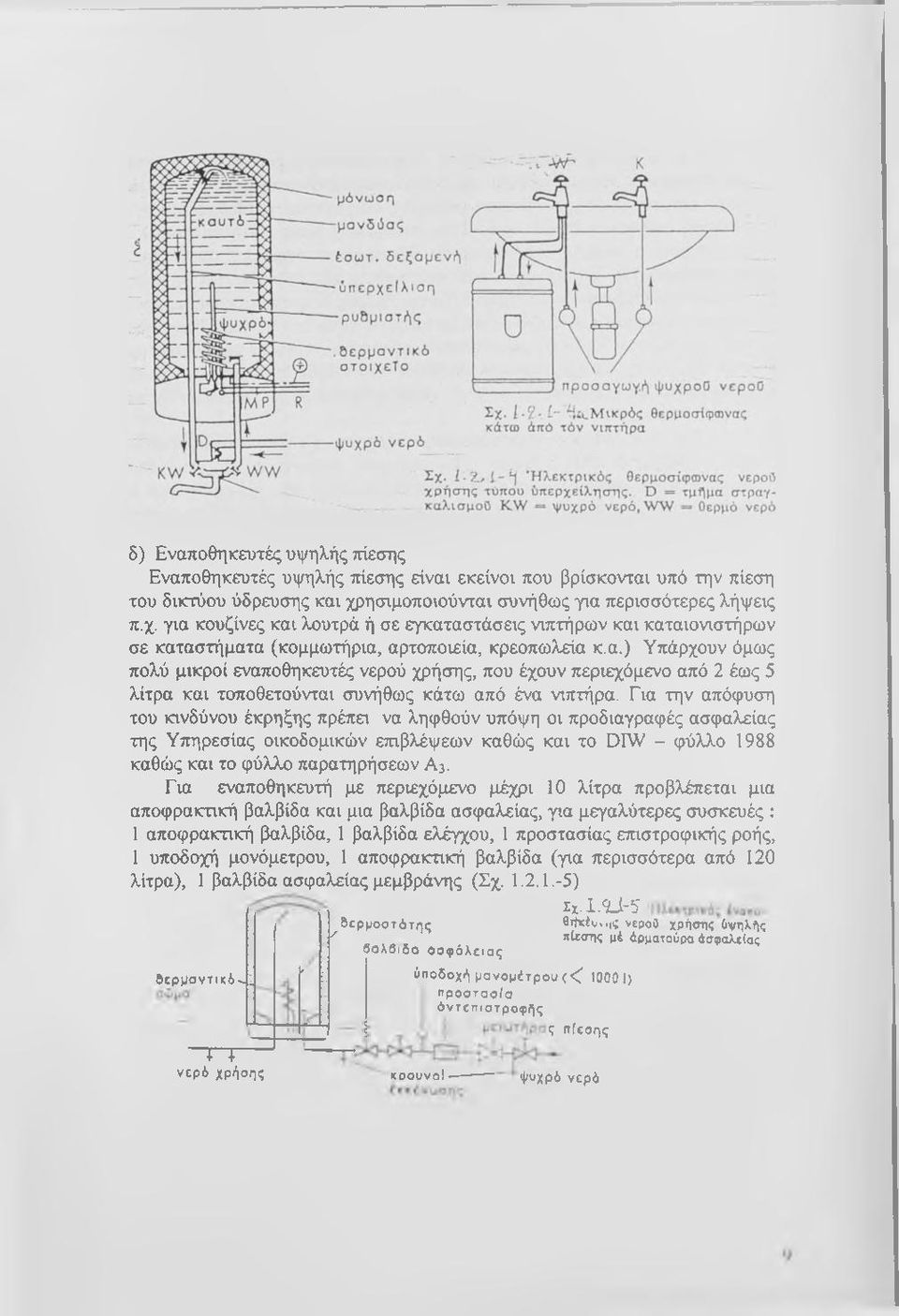

9 δ) Εναποθηκευτές υψηλής τήεσης Εναποθηκευτές υψηλής τήεσης είναι εκείνοι που βρίσκονται υπό την πίεση του δικτύου ύδρευσης και χρησιμοποιούνται συνήθως για περισσότερες λήψεις π.χ. για κουζίνες και λουτρά ή σε εγκαταστάσεις νιπτήρων και καταιονιστήρων σε καταστήματα (κομμωτήρια, αρτοποιεία, κρεοπωλεία κ.α.) Υπάρχουν όμως πολύ μικροί εναποθηκευτές νερού χρήσης, που έχουν περιεχόμενο από 2 έως 5 λίτρα και τοποθετούνται συνήθως κάτω από ένα νιπτήρα. Για την απόφυση του κινδύνου έκρηξης πρέπει να ληφθούν υπόψη οι προδιαγραφές ασφαλείας της Υπηρεσίας οικοδομικών επιβλέψεων καθώς και το DIW - φύλλο 1988 καθώς και το φύλλο παρατηρήσεων A3. Για εναποθηκευτή με περιεχόμενο μέχρι 10 λίτρα προβλέπεται μια αποφρακτική βαλβίδα και μια βαλβίδα ασφαλείας, για μεγαλύτερες συσκευές : 1 αποφρακτική βαλβίδα, 1 βαλβίδα ελέγχου, 1 προστασίας επιστροφικής ροής, 1 υποδοχή μονόμετρου, 1 αποφρακτική βαλβίδα (για περισσότερα από 120 λίτρα), 1 βαλβίδα ασφαλείας μεμβράνης (Σχ ) ^ δερμοστάτης βαλβίδα ασφάλειας βερμαντικδή) Γ t- ΰπαδοχή μανομέτρου ( < ) προστασία άντεηιστροφής + + νερά χρήσης Σχ. 1. ^ - 5 θφ ίυ..ις vepoo χρήσης Οψηλής πίεσης μί άρματούρα άσιραλείας ς πίεσης κοουνοί ιρυνηλ ψυχρά νερά

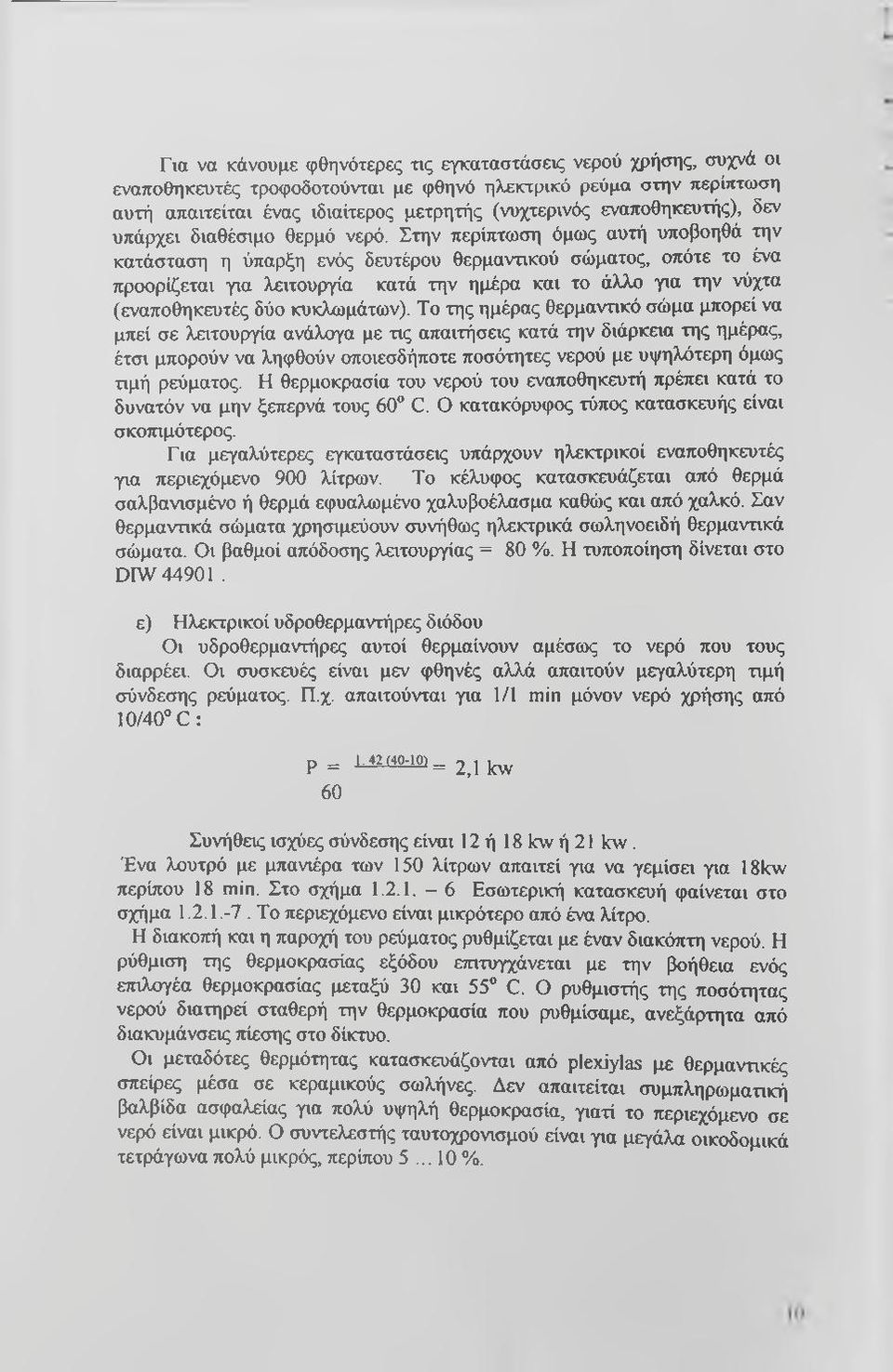

10 Για να κάνουμε φθηνότερες τις εγκαταστάσεις νερού χρήσης, συχνά οι εναποθηκευτές τροφοδοτούνται με φθηνό ηλεκτρικό ρεύμα στην περίπτωση αυτή απαιτείται ένας ιδιαίτερος μετρητής (νυχτερινός εναποθηκευτής), δεν υπάρχει διαθέσιμο θερμό νερό. Στην περίπτωση όμως αυτή υποβοηθά την κατάσταση η ύπαρξη ενός δευτέρου θερμαντικού σώματος, οπότε το ένα προορίζεται για λειτουργία κατά την ημέρα και το άλλο για την νύχτα (εναποθηκευτές δύο κυκλωμάτων). Το της ημέρας θερμανηκό σώμα μπορεί να μπεί σε λειτουργία ανάλογα με τις απαιτήσεις κατά την διάρκεια της ημέρας, έτσι μπορούν να ληφθούν οποιεσδήποτε ποσότητες νερού με υψηλότερη όμως τιμή ρεύματος. Η θερμοκρασία του νερού του εναποθηκευτή πρέπει κατά το δυνατόν να μην ξεπερνά τους 60 C. Ο κατακόρυφος τύπος κατασκευής είναι σκοπιμότερος. Για μεγαλύτερες εγκαταστάσεις υπάρχουν ηλεκτρικοί εναποθηκευτές για περιεχόμενο 900 λίτρων. Το κέλυφος κατασκευάζεται από θερμά σαλβανισμένο ή θερμά εφυαλωμένο χαλυβοέλασμα καθώς και από χαλκό. Σαν θερμανπκά σώματα χρησιμεύουν συνήθως ηλεκτρικά σωληνοειδή θερμαντικά σώματα. Οι βαθμοί απόδοσης λειτουργίας = 80 %. Η τυποποίηση δίνεται στο DIW ε) Ηλεκτρικοί υδροθερμαντήρες διόδου Οι υδροθερμαντήρες αυτοί θερμαίνουν αμέσως το νερό που τους διαρρέει. Οι συσκευές είναι μεν φθηνές αλλά απαιτούν μεγαλύτερη τιμή σύνδεσης ρεύματος. Π.χ. απαιτούνται για 1/1 min μόνον νερό χρήσης από 10/40 C : Ρ= -L- Si=2,lkw 60 Συνήθεις ισχύες σύνδεσης είναι 12ήl8kw ή 21kw. Ένα λουτρό με μπανιέρα των 150 λίτρων απαιτεί για να γεμίσει για 18kw περίπου 18 min. Στο σχήμα Εσωτερική κατασκευή φαίνεται στο σχήμα Το περιεχόμενο είναι μικρότερο από ένα λίτρο. Η διακοπή και η παροχή του ρεύματος ρυθμίζεται με έναν διακόπτη νερού. Η ρύθμιση της θερμοκρασίας εξόδου επιτυγχάνεται με την βοήθεια ενός επιλογέα θερμοκρασίας μεταξύ 30 και 55 C. Ο ρυθμιστής της ποσότητας νερού διατηρεί σταθερή την θερμοκρασία που ρυθμίσαμε, ανεξάρτητα από διακυμάνσεις ττίεσης στο δίκτυο. Οι μεταδότες θερμότητας κατασκευάζονται από plexiylas με θερμαντικές σπείρες μέσα σε κεραμικούς σωλήνες. Δεν απαιτείται συμπληρωματική βαλβίδα ασφαλείας για πολύ υψηλή θερμοκρασία, γιατί το περιεχόμενο σε νερό είναι μικρό. Ο συντελεστής ταυτοχρονισμού είναι για μεγάλα οικοδομικά τετράγωνα πολύ μικρός, περίπου %.

11 1 Βερμαντήρας διόδου - I l l Ε Ξ Ι Ιχ. ί-? Κεντρική τροφοδοσία νβροο χρήσης μβς κατοικίας διαμέσου ίνός θερμαντήρα διόδου στ) Ηλεκτρικοί εναποθηκευτές διέλευσης Είναι συσκευές που λειτουργούν εν μέρει σαν εναποθηκευτές και εν μέρει σαν θερμαντήρες διόδου. Σχ. 1. ^ 1--?) Ηλεκτρικός πιεστικός έναιτοθηκευτής σέ συνδυασμό μέ κεντρική έγκατάσταση θερμού νερού χρήσης (Siemens) W χειμώνας Μικρές ποσότητες νερού λαμβάνονται από τον εναποθηκευτή, Προκειμένου για μεγαλύτερης απιτήσιες, γίνεται αυτόματη μεταλλαγή σε υψηλότερα θερμαντική ισχύ. Η καταπόνηση του δικτύου στην περίπτωση αυτή είναι σημανηκά ευνοϊκότερη. Q Συσκευές συνδυασμού Οι συσκευές χρησιμοποιούν εκτός από ένα ηλεκτρικό θερμαντικό σώμα και άλλες πηγές θερμότητας, π.χ. θερμάστρες λουτρού καύσης κάρβουνου με

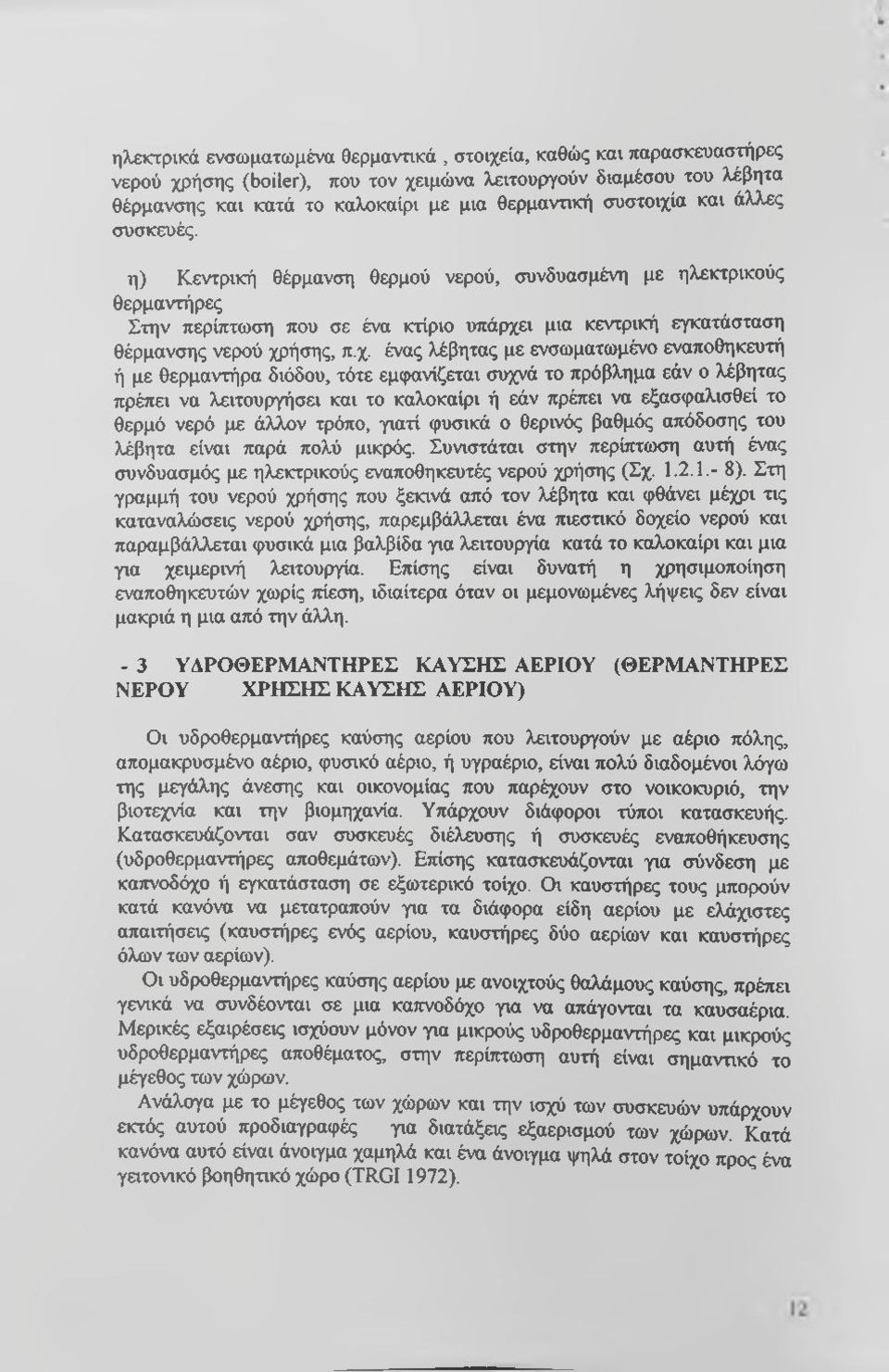

12 ηλεκτρικά ενσωματωμένα θερμαντικά, στοιχεία, καθώς και παρασκευασ^ρες νερού χρήσης (boiler), που τον χειμώνα λειτουργούν διαμέσου του λέβητα θέρμανσης και κατά το καλοκαίρι με μια θερμανηκή συστοιχία και άλλες συσκευές, η) Κεντρική θέρμανση θερμού νερού, συνδυασμένη με ηλεκτρικούς θερμαντήρες Στην περίπτωση που σε ένα κτίριο υπάρχει μια κεντρική εγκατάσταση θέρμανσης νερού χρήσης, π.χ. ένας λέβητας με ενσωματωμένο εναποθηκευτή ή με θερμαντήρα διόδου, τότε εμφανίζεται συχνά το πρόβλημα εάν ο λέβητας πρέπει να λειτουργήσει και το καλοκαίρι ή εάν πρέπει να εξασφαλισθεί το θερμό νερό με άλλον τρόπο, γιατί φυσικά ο θερινός βαθμός απόδοσης του λέβητα είναι παρά πολύ μικρός. Συνιστάται στην περίπτωση αυτή ένας συνδυασμός με ηλεκτρικούς εναποθηκευτές νερού χρήσης (Σχ ). Στη γραμμή του νερού χρήσης που ξεκινά από τον λέβητα και φθάνει μέχρι τις καταναλώσεις νερού χρήσης, παρεμβάλλεται ένα πιεστικό δοχείο νερού και παραμβάλλεται φυσικά μια βαλβίδα για λειτουργία κατά το καλοκαίρι και μια για χειμερινή λειτουργία. Επίσης είναι δυνατή η χρησιμοποίηση εναποθηκευτών χωρίς πίεση, ιδιαίτερα όταν οι μεμονωμένες λήψεις δεν είναι μακριά η μια από την άλλη. - 3 ΥΔΡΟΘΕΡΜ ΑΝΤΗΡΕΣ ΚΑΥΣΗΣ ΑΕΡΙΟΥ (Θ ΕΡΜ ΑΝΤΗΡΕΣ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΥΣΗΣ ΑΕΡΙΟΥ) Οι υδροθερμαντήρες καύσης αερίου που λειτουργούν με αέριο πόλης, απομακρυσμένο αέριο, φυσικό αέριο, ή υγραέριο, είναι πολύ διαδομένοι λόγω της μεγάλης άνεσης και οικονομίας που παρέχουν στο νοικοκυριό, την βιοτεχνία και την βιομηχανία. Υπάρχουν διάφοροι τύποι κατασκευής. Κατασκευάζονται σαν συσκευές διέλευσης ή συσκευές εναποθήκευσης (υδροθερμαντήρες αποθεμάτων). Επίσης κατασκευάζονται για σύνδεση με καπνοδόχο ή εγκατάσταση σε εξωτερικό τοίχο. Οι καυστήρες τους μπορούν κατά κανόνα να μετατραπούν για τα διάφορα είδη αερίου με ελάχιστες απαιτήσεις (καυστήρες ενός αερίου, καυστήρες δύο αερίων και καυστήρες όλων των αερίων). Οι υδροθερμαντήρες καύσης αερίου με ανοιχτούς θαλάμους καύσης, πρέπει γενικά να συνδέονται σε μια καπνοδόχο για να απάγονται τα καυσαέρια. Μερικές εξαιρέσεις ισχύουν μόνον για μικρούς υδροθερμαντήρες και μικρούς υδροθερμαντήρες αποθέματος, στην περίπτωση αυτή είναι σημαντικό το μέγεθος των χώρων. Ανάλογα με το μέγεθος των χώρων και την ισχύ των συσκευών υπάρχουν εκτός αυτού προδιαγραφές για διατάξεις εξαερισμού των χώρων. Κατά κανόνα αυτό είναι άνοιγμα χαμηλά και ένα άνοιγμα ψηλά στον τοίχο προς ένα γειτονικό βοηθητικό χώρο (TRGI 1972).

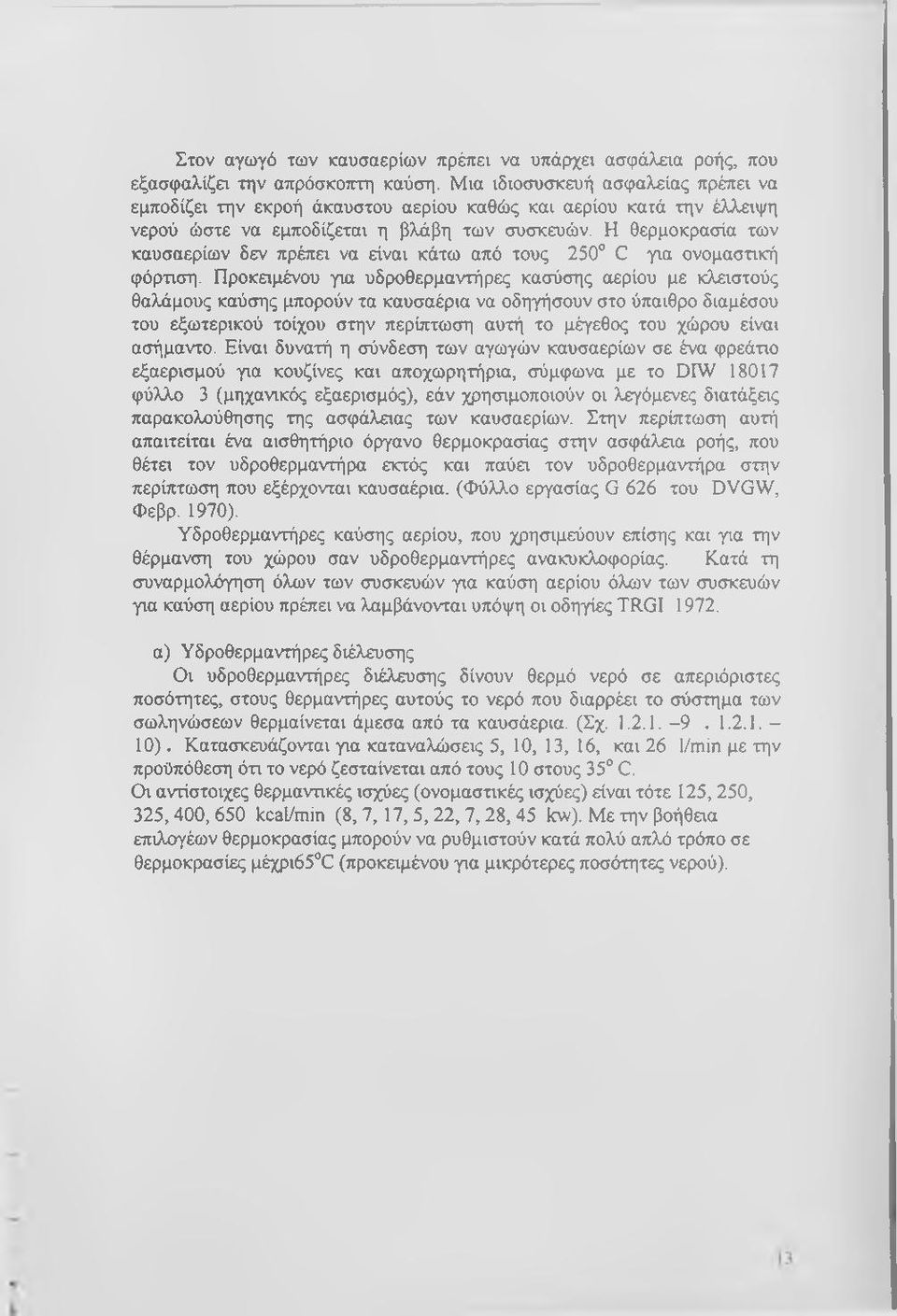

13 Στον αγωγό των καυσαερίων πρέπει να υπάρχει ασφάλεια ροής, που εξασφαλίζει την απρόσκοπτη καύση. Μια ιδιοσυσκευή ασφαλείας πρέπει να εμποδίζει την εκροή άκαυστου αερίου καθώς και αερίου κατά την έλλειψη νερού ώστε να εμποδίζεται η βλάβη των συσκευών. Η θερμοκρασία των καυσαερίων δεν πρέπει να είναι κάτω από τους 250 C για ονομαστική φόρτιση. Προκαμένου για υδροθερμαντήρες κασύσης αερίου με κλειστούς θαλάμους καύσης μπορούν τα καυσαέρια να οδηγήσουν στο ύπαιθρο διαμέσου του εξωτερικού τοίχου στην περίπτωση αυτή το μέγεθος του χώρου είναι ασήμαντο. Είναι δυνατή η σύνδεση των αγωγών καυσαερίων σε ένα φρεάτιο εξαερισμού για κουζίνες και αποχωρητήρια, σύμφωνα με το DIW φύλλο 3 (μηχανικός εξαερισμός), εάν χρησιμοποιούν οι λεγάμενες διατάξεις παρακολούθησης της ασφάλειας των καυσαερίων. Στην περίπτωση αυτή απαιτείται ένα αισθητήριο όργανο θερμοκρασίας στην ασφάλεια ροής, που θέτει τον υδροθερμαντήρα εκτός και παύει τον υδροθερμαντήρα στην περίπτωση που εξέρχονται καυσαέρια. (Φύλλο εργασίας G 626 του DVGW, Φεβρ. 1970). Υδροθερμαντήρες καύσης αερίου, που χρησιμεύουν επίσης και για την θέρμανση του χώρου σαν υδροθερμαντήρες ανακυκλοφορίας. Κατά τη συναρμολόγηση όλων των συσκευών για καύση αερίου όλων των συσκευών για καύση αερίου πρέπει να λαμβάνονται υπόψη οι οδηγίες TRGI α) Υδροθερμαντήρες διέλευσης Οι υδροθερμαντήρες διέλευσης δίνουν θερμό νερό σε απεριόριστες ποσότητες, στους θερμαντήρες αυτούς το νερό που διαρρέει το σύστημα των σωληνώσεων θερμαίνεται άμεσα από τα καυσάερια. (Σχ ). Κατασκευάζονται για καταναλώσεις 5, 10, 13, 16, και 26 1/min με την προϋπόθεση ότι το νερό ζεσταίνεται από τους 10 στους 35 C. Οι αντίστοιχες θερμαντικές ισχύες (ονομαστικές ισχύες) είναι τότε 125, 250, 325,400, 650 kcal/min (8,7, 17, 5, 22, 7,2 8,4 5 kw). Με την βοήθεια επιλογέων θερμοκρασίας μπορούν να ρυθμιστούν κατά πολύ απλό τρόπο σε θερμοκρασίες μέχρι65 (προκαμένου για μικρότερες ποσότητες νερού).

14 Στο DIN 3368 (προκαταρκτικές προδιαγραφές Σεπτ. 1966, νέο σχέδιο Ιαν. 1970) περιέχονται προδιαγραφές σχετικά με έννοιες, κατασκευή, καταπόνηση ισχύ, ποιότητα και έλεγχο των συσκευών με ανοιχτό θάλαμο καύσης για φωταερίου και αερίου πόλης. Το DIN 3369 (Μάρτιος 1956) αναφέρεται στα υγραέρια. Τις συσκευές των 5 λίτρων ονομάζουμε επίσης μικρούς υδροθερμαντήρες είναι επίσης κατάλληλοι για την πλύση και το λουτρό, καθώς και το ντους. Μια συσκευή των 51 σαν τύπος κατασκευής μπορεί να παρέχει βραστό νερό (θερμοκρασία περίπου 97 C ) σε μικρές ποσότητες (π.χ. για την παρασκευή καφέ). Οι υδροθερμαντήρες καύσης αερίου με κλειστό θάλαμο καύσης (Σχ ) κατασκευάζονται σε μεγέθη των 10 και 131. Δεν απαιτούν καπνοδόχο απαγωγής καυσαερίων γίνονται όπως και στις θερμάστρες καύσης αερίου που τοποθετούνται στους εξωτερικούς τοίχους διαμέσου του τοίχου. Οι καυστήρες δεν είναι επισκέψιμοι από τον χώρο, η ανάφλεξη επιτυγχάνεται με μαγνητικό στηνθήρα. Οταν το ψύχος είναι βαρύ, υπάρχει κίνδυνος παγώματος. Οταν η θερμοκρασία είναι κάτω από τους -5 C πρέπει απαραιτήτως να αδειάζει η συσκευή. Ο τύπος κατασκευής των υδροθερμαντήρων καύσης αερίου είναι τέτοιος ώστε σήμερα το σύστημα σερπαντίνας (θερμαντικό σώμα) να βρίσκεται υπό πίεση και να είναι δυνατή η σύνδεση περισσοτέρων καταναλώσεων (συσκευές πολλών καταναλώσεων). Εάν ανοίξη κάποιος κρούνος μιας κατανάλωσης, μπαίνει σε λειτουργία αυτομάτως ο υδροθερμαντήρας διαμέσου του διακόπτη νερού. Ελάχιστος βαθμός απόδοσης για ονομαστική φόρτιση ανοιγμένος στην κατώτερη θερμογόνο δύναμη Hu όχι μικρότερος του 72 / c.

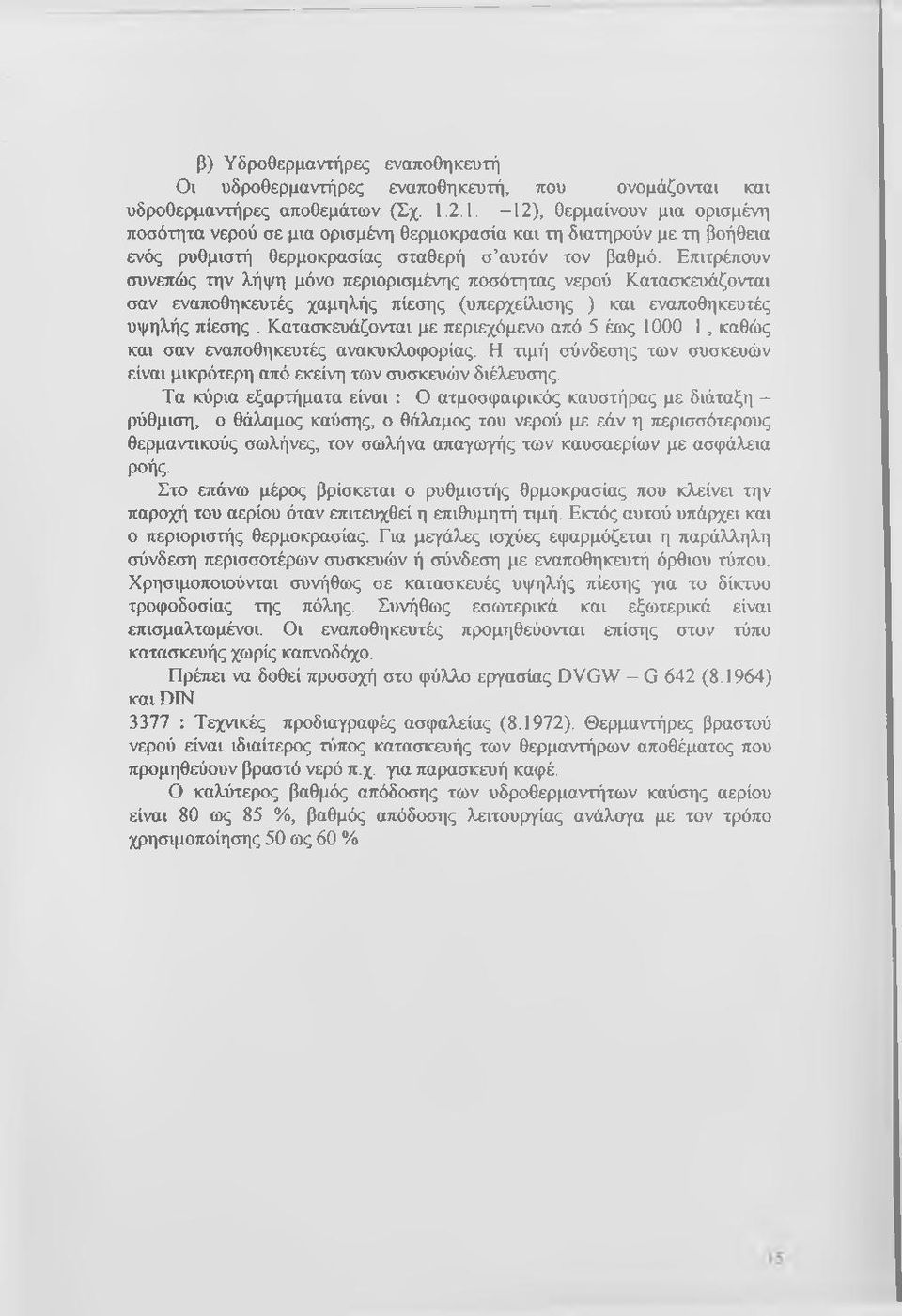

15 β) Υδροθερμαντήρες εναποθηκευτή Οι υδροθερμαλοήρες εναποθηκευτή, που ονομάζονται και υδροθερμαντήρες αποθεμάτων (Σχ ), θερμαίνουν μια ορισμένη ποσότητα νερού σε μια ορισμένη θερμοκρασία και τη διατηρούν με τη βοήθεια ενός ρυθμιστή θερμοκρασίας σταθερή σ αυτόν τον βαθμό. Επιτρέπουν συνεπώς την λήψη μόνο περιορισμένης ποσότητας νερού. Κατασκευάζονται σαν εναποθηκευτές χαμηλής πίεσης (υπερχείλισης ) και εναποθηκευτές υψηλής πίεσης. Κατασκευάζονται με περιεχόμενο από 5 έως , καθώς και σαν εναποθηκευτές ανακυκλοφορίας. Η τιμή σύνδεσης των συσκευών είναι μικρότερη από εκείνη των συσκευών διέλευσης. Τα κύρια εξαρτήματα είναι : Ο ατμοσφαιρικός καυστήρας με διάταξη - ρύθμιση, ο θάλαμος καύσης, ο θάλαμος του νερού με εάν η περισσότερους θερμαντικούς σωλήνες, τον σωλήνα απαγωγής των καυσαερίων με ασφάλεια ροής. Στο επάνω μέρος βρίσκεται ο ρυθμιστής θρμοκρασίας που κλείνει την παροχή του αερίου όταν επιτευχθεί η επιθυμητή τιμή. Εκτός αυτού υπάρχει και ο περιοριστής θερμοκρασίας. Για μεγάλες ισχύες εφαρμόζεται η παράλληλη σύνδεση περισσοτέρων συσκευών ή σύνδεση με εναποθηκευτή όρθιου τύπου. Χρησιμοποιούνται συνήθως σε κατασκευές υψηλής τήεσης για το δίκτυο τροφοδοσίας της πόλης. Συνήθως εσωτερικά και εξωτερικά είναι επισμαλτωμένοι. Οι εναποθηκευτές προμηθεύονται επίσης στον τύπο κατασκευής χωρίς καπνοδόχο. Πρέπα να δοθεί προσοχή στο φύλλο εργασίας DVGW - G 642 (8.1964) και DIN 3377 : Τεχνικές προδιαγραφές ασφαλείας (8.1972). Θερμαντήρες βραστού νερού είναι ιδιαίτερος τύπος κατασκευής των θερμαντήρων αποθέματος που προμηθεύουν βραστό νερό π.χ. για παρασκευή καφέ. Ο καλύτερος βαθμός απόδοσης των υδροθερμαντήτων καύσης αερίου είναι 80 ως 85 %, βαθμός απόδοσης λειτουργίας ανάλογα με τον τρόπο χρησιμοποίησης 50 ως 60 %

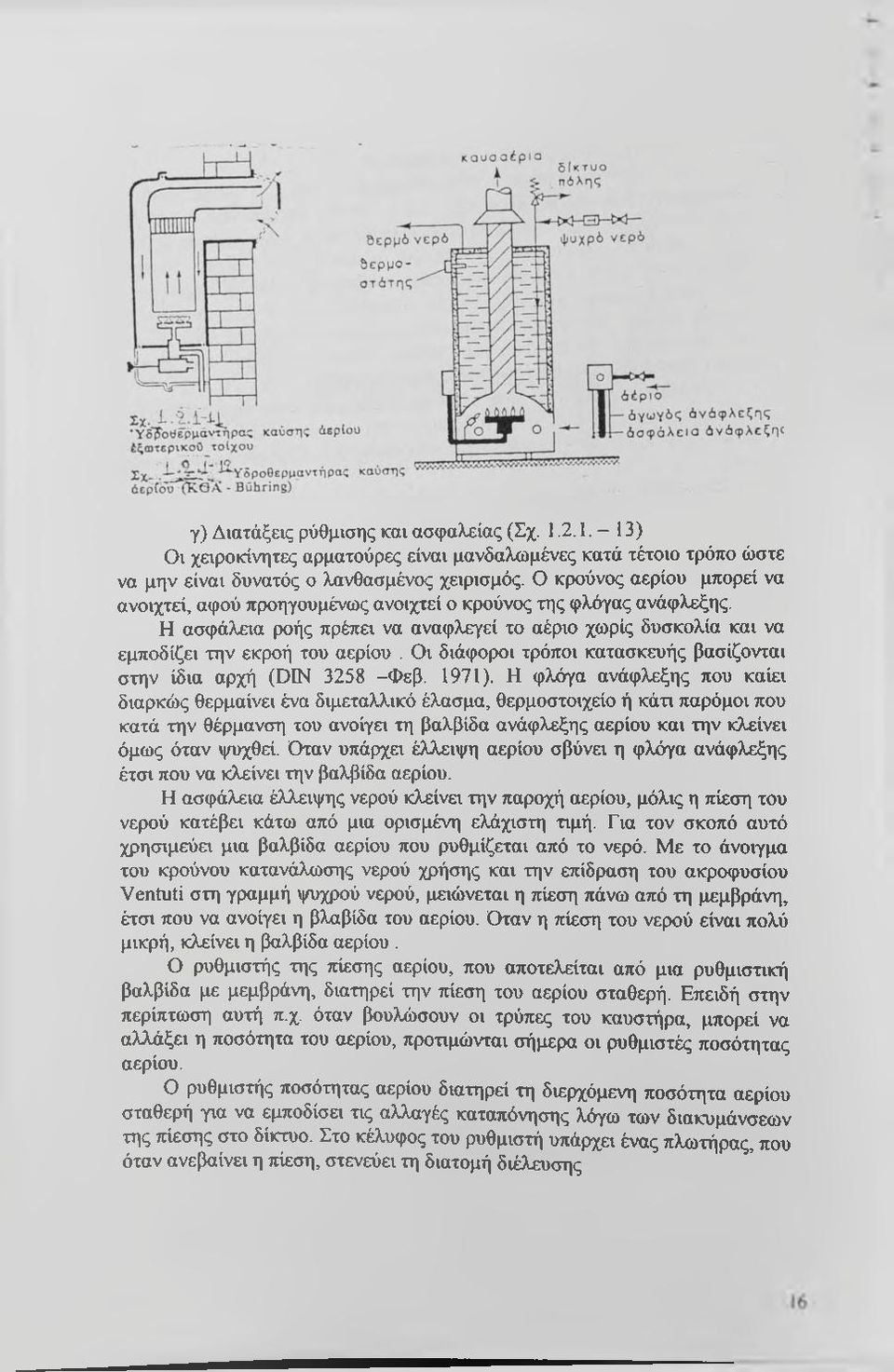

16 γ) Διατάξεις ρύθμισης και ασφαλείας (Σχ ) Οι χειροκίνητες αρματούρες είναι μανδαλωμένες κατά τέτοιο τρόπο ώστε να μην είναι δυνατός ο λανθασμένος χειρισμός. Ο κρούνος αερίου μπορεί να ανοιχτεί, αφού προηγουμένως ανοιχτεί ο κρούνος της φλόγας ανάφλεξης. Η ασφάλεια ροής πρέπει να αναφλεγεί το αέριο χωρίς δυσκολία και να εμποδίζει την εκροή του αερίου. Οι διάφοροι τρόποι κατασκευής βασίζονται στην ίδια αρχή (DIN Φεβ. 1971). Η φλόγα ανάφλεξης που καίει διαρκώς θερμαίνει ένα διμεταλλικό έλασμα, θερμοστοιχείο ή κάτι παρόμοι που κατά την θέρμανση του ανοίγει τη βαλβίδα ανάφλεξης αερίου και την κλείνει όμως όταν ψυχθεί. Οταν υπάρχει έλλειψη αερίου σβύνει η φλόγα ανάφλεξης έτσι που να κλείνει την βαλβίδα αερίου. Η ασφάλεια έλλειψης νερού κλείνει την παροχή αερίου, μόλις η πίεση του νερού κατέβει κάτω από μια ορισμένη ελάχιστη τιμή. Για τον σκοπό αυτό χρησιμεύει μια βαλβίδα αερίου που ρυθμίζεται από το νερό. Με το άνοιγμα του κρούνου κατανάλωσης νερού χρήσης και την επίδραση του ακροφυσίου Ventuti στη γραμμή ψυχρού νερού, μειώνεται η πίεση πάνω από τη μεμβράνη, έτσι που να ανοίγει η βλαβίδα του αερίου. Οταν η πίεση του νερού είναι πολύ μικρή, κλείνει η βαλβίδα αερίου. Ο ρυθμιστής της πίεσης αερίου, που αποτελείται από μια ρυθμιστική βαλβίδα με μεμβράνη, διατηρεί την πίεση του αερίου σταθερή. Επειδή στην περίπτωση αυτή π.χ. όταν βουλώσουν οι τρύπες του καυστήρα, μπορεί να αλλάξει η ποσότητα του αερίου, προτιμώνται σήμερα οι ρυθμιστές ποσότητας αερίου. Ο ρυθμιστής ποσότητας αερίου διατηρεί τη διερχόμενη ποσότητα αερίου σταθερή για να εμποδίσει τις αλλαγές καταπόνησης λόγω των διακυμάνσεων της πίεσης στο δίκτυο. Στο κέλυφος του ρυθμιστή υπάρχει ένας πλωτήρας, που όταν ανεβαίνει η πίεση, στενεύει τη διατομή διέλευσης

17 -ίναλλάκτης βςρμάτητας βαλβίδα άερίου ρυδμιζόμενη άπά τά νερά μεμβράνη βαλβίδα ϋπερπίιαης ρυβμιοτής ιτοοάτητας vcpoo (ρυβμιστικά μπαυλόνι) ' παράκαμψη έπιλογέας ταχύτητας Ξψυχρά νερά m δερμά νερά άν όί4ν άερίου κηΐ νεροβ at tva σύγχρονο θερμαντήρα βιάβου Ο ρυθμιστής ποσότητας νερού διατηρεί ανεξάρτητα από την πίεση του νερού τη διερχομένη ποσότητα νερού και συνεπώς τη θερμοκρασία του νερού χρήσης σταθερή. Για το σκοπό αυτό χρησιμεύα το ρυθμιστικό μπουλόνι που βρίσκεται κάτω από τη μεμβράνη, το οποίο μεγαλώνει ή μικραίνει τη διατομή διέλευσης για το ψυχρό νερό ανάλογα με τη θέση που βρίσκεται η μεμβράνη. Ο επιλογέας θερμοκρασίας είναι μια μικρή βαλβίδα που όταν ανοίγει, ρέει διαμέσου του σωλήνα Venturi και της συσκευής περισσότερο νερό, έτσι που να πέφτει η θερμοκρασία. Η περιοχή ρύθμισης της θερμοκρασίας του νερού βρίσκεται μεταξύ 25 και 65 C. Σε πολλές συσκευές η ποσότητα του αερίου ρυθμίζεται διαμέσου ενός αισθητηρίου που βρίσκεται στο κύκλωμα νερού χρήσης. Η βαλβίδα βραδείας ανάφλεξης προορίζεται για να εμποδίζει την εκτίναξη της φλόγας προς τα έξω και την δημιουργία αιθάλης. Αυτό επιτυγχάνεται με μια σφαιρική βαλβίδα που παρεμβάλλεται μεταξύ της μεμβράνης και του σωλήνα Venturi. Διακοττή λειτουργίας διαμέσου της θερμοκρασίας εφαρμόζεται μόνο σε υδροθερμαντήρες εναποθηκευτών. Ένα σήμα διαστολής κλείνει τη βαλβίδα του αερίου όταν επιτευχθεί η επιθυμητή θερμοκρασία του νερού. Ο ημερήσιος χρόνος λατουργίας του καυστήρα είναι μικρός περίπου ώρες. Συνεπώς οι απώλειες στάσης είναι υψηλές.

18 Θερμικά ρυθμιζόμενες δικλείδες καυσαερίων σύμφωνα με την ασφάλεια ροής που ανοίγουν και κίΰίνουν αυτόνομα, ανάλογα με την ένταση του ελκυσμού και την κατανάλωση του νερού χρήσης, επιφέρουν μια σημαντική μείωση των απωλειών παύσης λειτουργίας. Αναφορικά σε ετήσιες καταναλώσεις αερίου μπορούν να επιτευχθούν εξοικονομήσεις 5 ως 15 %. Εκτός απ αυτό εμποδίζεται η απώλεια θερμότητας σε λουτρά. δ) Συσκευές συνδυασμού για θέρμανση νερού χρήσης και θέρμανση χώρων Πολλές συσκευές κατασκευάζονται για την παρασκευή νερού χρήσης και την θέρμανση χώρων. Λέγονται συσκευές συνδυασμού. Η κατασκευή αυτή είναι δυνατή, επειδή η απαίτηση θερμότητας για τη θέρμανση του νερού χρήσης εμφανίζεται μόνο σε ένα μικρό χρονικό διάστημα, κατά το οποίο μπορεί κανείς χωρίς ενδοιασμούς να σταματήσει τη θέρμανση του χώρου. Η απαιτούμενη όμως στιγμιαία θερμική απαίτηση για την θέρμανση νερού χρήσης είναι πολύ υψηλή. Οι διαφορές στους τύπους κατασκευής είναι πολύ υψηλές. Τους διακρίνουμε σε δύο τύπους : Αμεση θέρμανση νερού χρήσης (Σχ αριστερά) Στην περίπτωση αυτή ο εναλλάκτης εξοπλίζεται με περισσότερους σωλήνες, εκ των οποίων μερικοί χρησιμεύουν στην θέρμανση του νερού χρήσης και οι υπόλοιποι στην θέρμανση του νερού του δικτύου θέρμανσης. Κατά τη λήψη του νερού χρήσης διακόπτεται με την βοήθεια ενός διακόπτη προτεραιότητας W η αντλία θέρμανσης Ρ και η βαλβίδα του αερίου Μ. Η αντλία λειτουργεί μόνον κατά την λειτουργία της θέρμανσης. Έμμεση θέρμανση νερού χρήσης (Σχ δεξιά) Για την θέρμανση του νερού χρήσης υπάρχει ένας δευτερεύοντας εναλλάκτης θερμότητας 5, μέσα στον οποίο θερμαίνεται το νερό χρήσης διαμέσου του νερού χρήσης. Κατά την λήψη του νερού χρήσης ενεργοποιείται μέσω ενός υδροδιακόπτη η ηλεκτρική τρίοδη βαλβίδα D και το νερό ανακυκλοφορίας καθοδηγείται διαμέσου του δευτερεύοντα εναλλάκτη θερμότητας. Συγχρόνως ανοίγει εντελώς η βαλβίδα του αερίου. Στην περίπτωση αυτή οι χρόνοι θέρμανσης είναι μεγαλύτεροι.

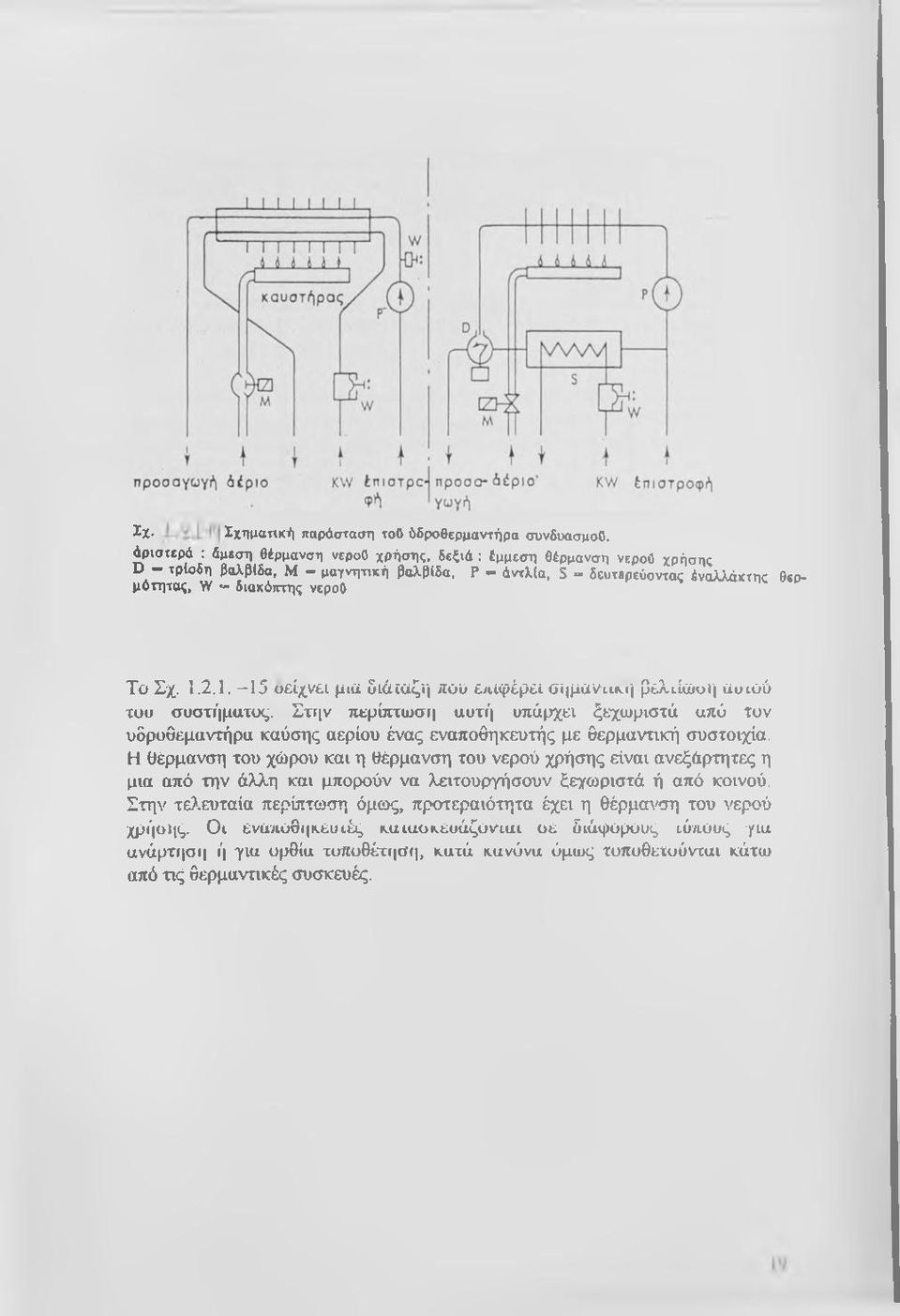

19 Ιχ Σχηματική παράσταση τοο ύδροθερμαντήρα συνδυασμοο. άριστερά : άμεση θέρμανση νεροο χρήσης, δεξιά ; έμμεση θέρμανση νεροο χρήσης D - τρίοδη βαλβίδα, Μ - μαγνητική βαλβίδα, Ρ - άντλία, S - δευτερεύοντας έναλλάκτης θερμότητας, W διακόπτης νεροο Το Σχ υείχνει μιοί διάΐϋζΐ'ι λοο ε^ικρέρει οϊιμώνιΐμ'ι βελ,ιίώυγι οίυιού του συστί'ιμοτυς. Στιιν τιεμίπτωσΐ] uuxf υπάρχει ξεχωριστά από τον υδρυθεμαντήρα καύσης αερίου ένας εναποθηκευτής με θερμανηκή συστοιχία. Η θέρμανση του χώρου και η θέρμανση του νερού χρήσης είναι ανεξάρτητες η μια από την άλλη και μπορούν να λειτουργήσουν ξεχωριστά ή από κοινού. Στην τε>.ευταία περίπτωση όμως, προτεραιότητα έχει η θέρμαΐ'ση του νερού χρίΐοης. Οι 6να7ΐθ8ΐ κευιές καιαοκευάζονιαι οέ διάφορους ιύνιους για ανάρτΐ σιι ή για όρθια τυπυθέτησ(, κατά κανόνα όμως τυπυθετυύνται κάτω από τις θερμανηκές συσκευές.

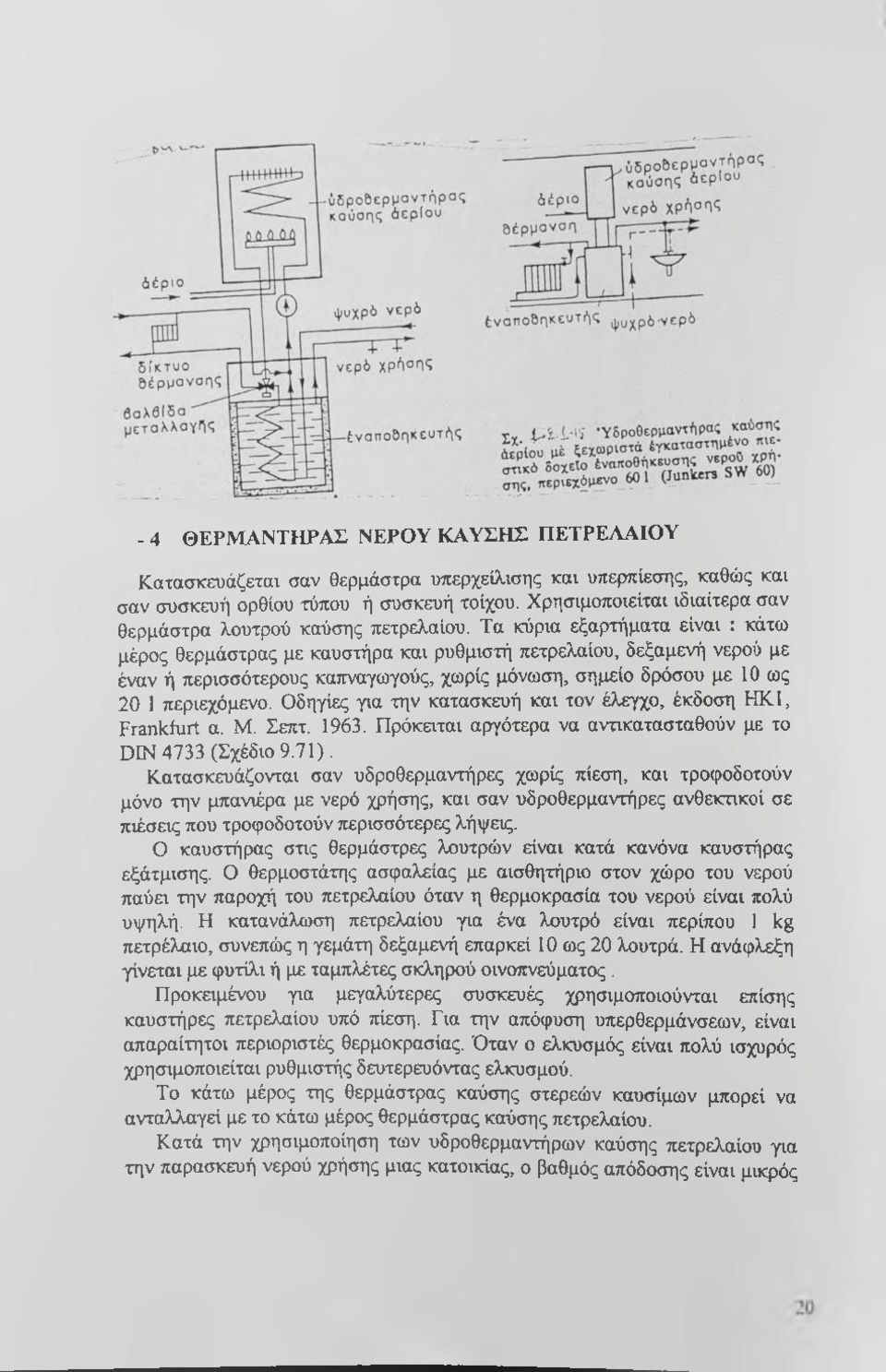

20 - 4 ΘΕΡΜΑΝΤΗΡΑΣ ΝΕΡΟΥ ΚΑΥΣΗΣ ΠΕΤΡΕΑΑΙΟΥ Κατασκευάζεται σαν θερμάστρα υπερχείλισης και υπερπίεσης, καθώς και σαν συσκευή ορθίου τύπου ή συσκευή τοίχου. Χρησιμοποιείται ιδιαίτερα σαν θερμάστρα λουτρού καύσης πετρελαίου. Τα κύρια εξαρτήματα είναι : κάτω μέρος θερμάστρας με καυστήρα και ρυθμιστή πετρελαίου, δεξαμενή νερού με έναν ή περισσότερους καπναγωγούς, χωρίς μόνωση, σημείο δρόσου με 10 ως 20 1 περιεχόμενο. Οδηγίες για την κατασκευή και τον έλεγχο, έκδοση ΗΚ1, Frankfurt α. Μ. Σεπτ Πρόκειται αργότερα να αντικατασταθούν με το D1N 4733 (Σχέδιο 9.71). Κατασκευάζονται σαν υδροθερμαντήρες χωρίς πίεση, και τροφοδοτούν μόνο την μπανιέρα με νερό χρήσης, και σαν υδροθερμαντήρες ανθεκτικοί σε πιέσεις που τροφοδοτούν περισσότερες λήψεις. Ο καυστήρας στις θερμάστρες λουτρών είναι κατά κανόνα καυστήρας εξάτμισης. Ο θερμοστάτης ασφαλείας με αισθητήριο στον χώρο του νερού παύει την παροχή του πετρελαίου όταν η θερμοκρασία του νερού είναι πολύ υψηλή. Η κατανάλωση πετρελαίου για ένα λουτρό είναι περίπου 1 kg πετρέλαιο, συνεπώς η γεμάτη δεξαμενή επαρκεί 10 ως 20 λουτρά. Η ανάφλεξη γίνεται με φυτίλι ή με ταμπλέτες σκληρού οινοπνεύματος. Προκειμένου για μεγαλύτερες συσκευές χρησιμοποιούνται επίσης καυστήρες πετρελαίου υπό πίεση. Για την απόφυση υπερθερμάνσεων, είναι απαραίτητοι περιοριστές θερμοκρασίας. Όταν ο ελκυσμός είναι πολύ ισχυρός χρησιμοποιείται ρυθμιστής δευτερευόντας ελκυσμού. Το κάτω μέρος της θερμάστρας καύσης στερεών καυσίμων μπορεί να ανταλλαγεί με το κάτω μέρος θερμάστρας καύσης πετρελαίου. Κατά την χρησιμοποίηση των υδροθερμαντήρων καύσης πετρελαίου για την παρασκευή νερού χρήσης μιας κατοικίας, ο βαθμός απόδοσης είναι μικρός

21 = % μεγαλύτερος γίνεται μόνο στην περίπτωση μεγαλύτερης κατανάλωσης. Βαθμός απόδοσης συσκευών = % Βαθμός απόδοσης λειτουργείας = % - 5. ΕΝΑΛΛΑΚΤΗΣ ΓΙΑ Α Π ΕΥΘΕΙΑΣ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ Χ ΡΗ ΣΗ Σ ΚΑΙ ΑΕΒΗΤΑΣ ΠΟΑΥ ΥΨΗΑΗΣ ΑΠΟΔΟΣΗΣ (HEAT MASTER ΤΗ Σ ACV) Η βασική αιτία της δυσαρέσκειας για τους απευθείας θερμαινόμενους παρασκευαστηρες ζεστού νερού ήταν και είναι η μικρή διάρκαα ζωής τους. Αυτό είναι αλήθεια κυρίως όταν χρησιμοποιείται σκληρό νερό, όπως αυτό των γεωτρήσεων. Το πρόβλημα αυτό δημιουργείται εξ αιτίας της άμεσης επαφής της φλόγας - θερμοκρασίας πολλών εκατοντάδων βαθμών Celciws- με το τοίχωμα μέσα στο οποίο είναι το νερό που θέλαμε να θερμαίνουμε. Αυτό οδηγεί σε ανομοιόμορφης μετάδοση θερμότητας και σε ταχεία δημιουργία αλάτων στα, σημεία που χτυπάει η φλόγα. Η εναπόθεση αλάτων εμποδίζει την μετάδοση θερμότητας από την φλόγα στο νερό - γιατί τα άλλα είναι κακός αγωγός - με αποτέλεσμα την υπερθέμανση του μεταλλικού ελάσματο, και στην γρήγορη καταστροφή του από κάψιμο και τρύπημα (ακόνα Α). Η ACV λύνει το πρόβλημα χρησιμοποιώντας ένα ουδέτερο υγρό για την αποφυγή της άμεσης μετάδοσης θερμότητας από την φλόγα στο νερό χρήσεως. Με τρόν τρόπο αυτό δεν έχουμε υπερθέμανση των τοιχωμάτων και δημιουργία αλάτων (εικόνα Β). Αποτέλεσμα αυτού είναι το ότι η αξιοτηστία και η μακροζωία των συσκευών βελτιώθηκαν εκπληκτικά. Στο HEAT MASTER ο κυλινδρικός εναλλάκτης (εικόνα Γ) είναι κατασκευασμένος από μασιά ανοξείδωτου χάλυβα. Είναι κυματοειδής για να μην τηάνει άλατα. Επειδή είναι ανοξείδωτος, δεν χρειάζεται ανοδική προστασία σε κανένα σημείο του ανοξείδωτου εναλλάκτη και προφανώς δεν χρειάζεται να σκέφτεται κανείς για την συντήρηση ενός τέτοιου ανόδιου.

22 Π ΕΡΙΓΡΑ Φ Η To HEAT MASTER (εικόνα Δ) είναι μονομερή κατασκευή εφοδιασμένη με εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα. - Μπορεί να δουλέψει είτε με πετρέλαιο είτε με αέριο - 4 μοντέλα ισχύ από 36,6 έως 90,1 Κ. Αλλά προσφέρεται ακόμη η δυνατότητα εγκατάστασης πολλών συσκευών για περίπτωση πολύ μεγάλων παροχών ζεστού νερού - Ηλεκτρολογικά προκαλαδιωμένο, εντελώς έτοιμο για λειτουργία - Ευέλικτο, ταχύτατατο, αποτελσματικό. Το χαρακτηρίζει η τελειότητα. Το HEAT MASTER προσφέρει υπερπάρκεια ζεστού νερού χρήσεως σε οποιαδήποτε θερμοκρασία έχετε αποφασίσει ότι σας χρειάζεται, - μέχρι και σε οριακές συνθήκες βρασμού - χωρίς καμιά σπατάλη. - Ένας ενσωματωμένος προγραμματιστής λειτουργίας εξασφαλίζει το ότι θα υπάρχει ζεστό νερό οπότε ζητηθεί. 1. Εναλλάκτης θερμότητας από ανοξείδωτο χάλυβα 2. Ουδέτερο υγρό εμποδίζει την άμεση επαφή της φλόγας με τον εναλλάκτη. Το υγρό αυτό μπορεί να χρησιμοποιηθεί στο κύκλωμα θέρμανσης 3. Αγωγός καυσαερίου με ανοξείδωτους στροβιλιστές 4. Μόνωση από σκληρό αφρό πολυουρεθάνης δεύτερης γενιάς (χωρίς CFC) 5. Κυκλοφορητής βεβιασμένης κυκλοφορίας του ουδέτερου υγρού 6. Υδρόψυκτος θάλαμος καύσης 7. Καυστήρας πετρέλαιου ή Αερίου. Το HEAT MASTE, μπορεί να λειτουργήσει με καυστήρα της ACV ή άλλων κατασκευαστών. 8. Προγραμματιστής 9. Είσοδος και έξοδος για το κύκλωμα θέρμανσης. Αυτή η αποκλειστική σχεδίαση πολλά προβλήματα. Το HEAT MASTER μπορεί να χρησιμοποιηθεί σε εθνικά στάδια, εθνικά κολυμβητήρια, αθλητικά κέντρα, σχολεία, οικισμούς, ξενοδοχεία, campings.

23 εστιατόρια, νοσοκομεία, ενοικιαζόμενα δωμάτια, καθώς και ελαιοτριβεία, σφαγεία, φάρμες κλπ. Εφαρμογές στην βιομηχανία είναι πολύ συχνές.

24 Κεντοικέ εγκαταστάσε^ θέοαανσηα νεοού γρήσηζ (BWE) Οι κεντρικές εγκαταστάσεις θέρμανσης νερού χρήσης κατασκευάζονται αποκλειστικά σαν εγκαταστάσεις κλειστού κυκλώματος σε άμεση σχέση με το δίκτυο πόσιμου νερού. Ανάλογα με τον τρόπο της θέρμανσης του νερού διαχωρίζεται σε τρες μεγάλες ομάδες : Εγκαταστάσεις - BW σύμφωνα με το σύστημα εναποθήκευσης ξεχωριστός από τον λέβητα Εγκαταστάσεις -BW σύμφωνα με το σύστημα διέλευσης : ή συστοιχία διέλευσης που βρίσκεται μέσα στον παρασκευαστή ρα νερού χρήση, ή συστοιχία διέλευσης που βρίσκεται έξω από τον παρασκευαστή ρα νερού χρήσης, ή συστοιχία διέλευσης που βρίσκεται μέσα στον λέβητα Εγκαταστάσεις νερού χρήσης συνδυασμών για λειτουργία εναποθήκευσης και διέλευσης. 1. ΕΓΚΑΤΑ ΣΤΑΣΕΙΣ ΝΕΡΟΥ Χ ΡΗ ΣΗ Σ ΣΥΜ ΦΩΝΑ ΜΕ ΤΟ ΣΥΣΤΗΜΑ ΕΝΑΠΟΘΗΚΕΥΣΗΣ Οι εγκαταστάσεις αυτές χαρακτηρίζονται από το ότι, σε ένα ιδιαίτερο λέβητα παράγεται ένα θερμαντικό μέσον (WW ή ατμός), το οποίο διαμέσου ενός σωλήνα μεταφέρεται σε εναποθηκευτή, μέσα στον οποίο το νερό χρήσης θερμαίνεται άμεσα ή έμμεσα. Το ψυχρό νερό εισέρχεται στο χαμηλότερο σημείο του εναποθηκευτή νερού χρήσης, θερμαίνεται και εξέρχεται από το υψηλότερο σημείο για να προσαχθεί στις καταναλώσεις. Στις συνήθεις σήμερα κλειστές εγκαταστάσεις, ο θερμαντήρας νερού χρήσης είναι ένα κλειστό δοχείο, το οποίο συνδέεται άμεσα με το δίκτυο ύδρευσης. Συνεπώς πρόκειται για εκγαταστάσεις ανθεκτικές σε πιέσεις, οι οποίες ανάλογα με τις συνθήκες λειτουργούν με πιέσεις μέχρι 10 bar. Το νερό χρήσης θερμαίνεται έμμεσα διαμέσου μιας συστοιχίας σωλήνων ή ενός διπλού μανδύα (Σχ ). Ο τύπος αυτός είναι σχεδόν αποκλειστικά ο μόνος που χρησιμοποιείται. Οι εναποθηκευτές κατασκευάζονται στους παρακάτω τύπους:

25 1. Σαν ιο)λινδρικές δεξαμενές μονού τοιχώματος κατά DIN 4803/2 με ενσωματωμένη θερμαντική ετηφάνεια (Σχ α) 2. Σαν κυλινδρικές δεξαμενές διπλού τοιχώματος κατά DIN 4803/4 και 4800 όπου το θερμανηκό μέσον προστίθεται στον εξωτερικό μανδύα (Σχ b) 3. Σαν δεξαμιενές όρθιου τύπου με θερμαντική επιφάνεια ενσωματωμένη στο κάτω μέρος (Σχ c) ή με διπλό μανδύα, η διάταξη αυτή είναι ευνοϊκότερη, επειδή η ανάμειξη είναι μικρή. 4. Σε πολλούς λέβητες νεωτέρου τύπου ο εναποθηκευτής νερού χρήσης τοποθετείται μέσα στον λέβητα (Σχ d). Το νερό του λέβητα διατηρείται σε υψηλή θερμοκρασία περίπου 70 C στην προσαγωγή της θέρμανσης αναμιγνύεται και ψυχρότερο νερό ετηστροφής. 5. Προκειμένου για μεγάλες απαιτήσεις νερού χρήσης τοποθετούμε τον εναποθηκευτή πάνω από τον λέβητα ή δίπλα από αυτόν. Το μέγεθος του εναποθηκευτή μπορεί στην περίπτωση αυτή να επιλεγεί ανεξάρτητα από την ισχύ του λέβητα (Σχ e και 2f)

26 -^ένοποδηκευτής Σχ. L o - Ϊ Διάφοροι τύποι κατασκευής έναποθηκευτών νερού χρήσης d) 'ez «; : s t i \ r ue\\r' * " ' > t o I CO ipu* * Προκειμένου για όλες τις εγκαταστάσεις νερού χρήσης αυτού του τύπου πρέπει να λαμβάνονται υπόψη οι κανονισμοί ασφαλείας του φύλλου παρατηρήσεων AD A3 και DEN 1988 (Ιανουάριος 1962). Βαθμοί απόδοσης λειτουργίας: για στερεά καύσιμα ~ % για θερμαντικό πετρέλαιο ~ % Πλεονεκτήματα του συστήματος εναποθήκευσης : Οι αιχμές της ζήτησης εξισώνονται με την βοήθεια μικρό διάστημα, η θερμοκρασία είναι γενικά ρυθμιζόμενη, ακόμη και σε μισούς λέβητες έχουμε μεγάλη ισχύ νερού χρήσης. Μειονεκτήματα: Υπάρχει κίνδυνος διάβρωσης στον εναποθηκευτή καθώς και λιθοποίησης, είναι πιθανό να επέλθει τροποποίηση της γεύσης εξαιτίας της παρατεταμένης θέρμανσης, ακριβότερες συσκευές από ότι οι θερμαντήρες διέλευσης 2. ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΕΡΜΟΥ ΝΕΡΟΥ ΧΡΗ ΣΗ Σ ΣΥΜ ΦΩ ΝΑ ΜΕ ΤΟ ΣΥΣΤΗΜΑ ΔΙΕΑΕΥΣΗΣ Οι εγκαταστάσεις αυτές χαρακτηρίζονται από το ότι δεν εναποθηκεύεται στην δεξαμενή νερού χρήσης, το νερό χρήσης, αλλά το θερμό νερό που θερμαίνεται στον λέβητα, έτσι το νερό χρήσης θερμαίνεται λίγο πριν χρησιμοποιηθεί περνώντας από μια συστοιχία διέλευσης. Η διάταξη και η

27 κατασκευή της καθαυτής συστοιχίας διέλευσης ποικίλει πολύ. Η συστοιχία μπορεί να τοποθετηθεί σε ένα ιδιαίτερο εναποθηκευτή ή στον ίδιο τον λέβητα. Συστοιχία διέλευσης σε εναποθηκευτή. Κατά την χρησιμοποίηση ενός εναποθηκευτή νερού χρήσης, η συστοιχία διέλευσης μπορεί να τοποθετηθεί τόσο μέσα τόσο και έξω από τον εναποθηκευτή (Σχ ). Οι διάφοροι τύποι κατασκευής διαφέρουν στην μορφή των σωλήνων που κατασκευάζονται από χαλκό, στην διάτξαη των οδηγών ελασμάτων για καλύτερη ανακυκλοφορία του νερού μέσα από τον εναποθηκευτή και σε άλλες λεπτομέρειες. Ο ίδιος ο εναποθηκευτής συνδέεται σαν ένα θερμανηκό σώμα στην γραμμή προσαγωγής του λέβητα και συνδέεται με την ατμόσφαιρα διαμέσου του δοχείου διαστολής. Σε μικρές εγκαταστάσεις θέρμανσης για κατοικίες, ιδιαίτερα θερμάνσεις ορόφων, αρκείται κανείς συχνά να τοποθετήσει τη συστοιχία διέλευσης μέσα σε έναν σωλήνα μεγάλης διαμέτρου που συνδέεται σαν θερμανηκό σώμα όπου όμως η θερμοκρασία του νερού χρήσης εξαρτάται πολύ από την θερμοκρασία του νερού θέρμανσης. Σε έναν άλλο τύπο κατασκευής η συστοιχία διέλευσης είναι τοποθετημένη στο δοχείο διαστολής. Σχ. L i - i Διάφορες διατάξεις τών μπαταρίαν διέλευσης σέ έναποθηκευτές θερμοο νεροο η) συστοιχία διέλευσης στό πάνω μέρος ένός ά- ριζόνηου έναποθηκευτη b) μπαταρία διέλευσης σέ μία Ιδιαίτερη δεξαμενή πάνω άπό τόν έναποθηκευτή c) συστοιχία διέλευσης στά πάνω μέρος ένός έναποθηκευτή δρθιου τύπου d) συστοιχία διέλευσης σέ μία Ιδιαίτερη δεξαμενή δίπλα άπό έναν έναποθηκευτή δρθιου jyr ' συστοιχία διέλευσης HV προσαγωγή θέρμανσης H R» έπιστροφή θέρμανσης Κ συμπυκνώματα KW ψυχρό νερό y /\Y _ θερμό νερό (νερό χρήσης) Συστοιχία διέλευσης μέσα στον λέβητα. Χρησιμοποιώντας λέβητες με αρκετά μεγάλο χώρο νερού, μπορεί κανείς να τοποθετήσει τη συστοιχία διέλευσης και μέσα σ αυτόν τον χώρο εναποθήκευσης. Με την εισχώρηση της κεντρικής θέρμανσης στην κατασκευή κατοικιών, απέχττησαν οι λέβητες με ενσωματωμένη μπαταρία διέλευσης όλο και

28 περισσότερη σημασία. Σχεδόν όλοι οι κατασκευαστές προσφέρουν λέβητες με παρασκευή νερού χρήσης σύμφωνα με το σύστημα διέλευσης. (Σχ ). Η συνδεσμολογία του λέβητα γίνεται κατά τέτοιον τρόπο τον χειμώνα ώστε κατά την λήψη μεγάλων ποσοτήτων νερού να μεταφέρεται στο νερό χρήσης η πλήρης ισχύς του λέβητα (συνδεσμολογία προτεραιότητας - νερού χρήσης). Τεχνικά αυτό επιτυγχάνεται αυτό με την χρησιμοποίηση ενός διακόπτη διαφορικής ττίεσης στη γραμμή ψυχρού και θερμού νερού, ο οποίος ανπδρά κατά την λήψη, κλ ίνει την βαλβίδα ανάμειξης για την θέρμανση και βάζει σε λειτουργία τον καυστήρα πετρελαίου. Στην περίπτωση αυτή κατά την λήψη του νερού χρήσης επέρχεται μια διαφορά τιίεσης και ο διακόπτης στην συσκευή αντιδρά. Γενικά οι συστοιχίες διέλευσης είναι κατάλληλες μόνο για σχετικά μικρή και ομοιόμορφη κατανάλωση νερού χρήσης, δεν είναι κατάλληλες όταν η λειτουργία παρουσιάζει αιχμές όπως συμβαίνει σε ξενοδοχεία εργοστάσια σχολεία. Η θερμοκρασία λήψης εξαρτάται από την ποσότητα λήψης, κατά την αρχή της λήψης έχει την μεγαλύτερη τιμή, και ακολούθως πέφτει γρήγορα. Προκειμένου για λειτουργία με αιχμές, πρέπει να χρησιμοποιείται λέβητας με εναποθηκευτή δερμαντικό σώματα 11 ίγκατάσταοη βέρμανσπς '^^ ίγκατάσταοη νεροο χρήσης Χχ. i ' V ^ Θέρμανση νεροο χρήσης δ,σμέσομ μπαταρίας διέλευσης στόν λέβητα θέρμανσης δοχείο διαστολής. Μ. βαλβίδα όνάμιξης. ί = ή,άδα όσ.αλεΐας. Ζ) - μ εαρ(α διέλεο- Πλεονεκτήματα του συστήματος διέλευσης : Διαρκώς φρέσκο νερό, ελάχιστη διάβρωση στον εναποθηκευτή, διατιθέμενη ποσότητα νερού χρήσης απεριόριστη, ανάλογα με την κατάσταση φόρτισης του εναποθηκευτή θερμανηκού νερού, μικρό κόστος. Μειονεκτήματα: Λιθοποίηση στην μπαταρία διέλευσης, η θερμοκρασία του νερού λήψης έχα μεγάλες διακυμάνσεις, εξάρτηση της ποσότητας νερού από την ισχύ του λέβητα.

29 - 3 ΣΥΝΔΥΑΣΜΕΝΟ ΣΥΣΤΗΜ Α ΕΝΑ ΠΟΘΗΚΕΥΣΗΣ ΚΑΙ ΔΙΕΑΕΥΣΗΣ Πολλές φορές θερμαίνεται το νερό και με τα δύο συστήματα, π.χ. εάν χρειάζονται αφενός μεγάλες ποσότητες νερού χρήσης για τεχνική χρήση και αφετέρου σίγουρα i^riav0 νερό χρήσης για κουζίνα. Τέτοιες συσκευές κατασκευάζονται σε διάφορους τύπους. Ένα παράδειγμα μιας εγκατάστασης δείχνει το σχήμα Στην περίπτωση αυτή μια συστοιχία διέλευσης είναι διαταγμένη μέσα στον εναποθηκευτή για τη θέρμανση του διερχόμενου νερού χρήσης, ενώ το νερό του εναποθηκευτή θερμαίνεται διαμέσου μιας σερπαντίνας σωλήνων που βρίσκεται χαμηλά μέσα στο δοχείο. Πολλοί λέβητες εξοπλίζονται επίσης με εναποθηκευτή και συστοιχία διέλευσης. Σχ. Ιτ3 -$. θέρμανση νεροο νρήσιιρ ^μφωνσ μέ τό αύστημσ ουνδυασμοο ^ναποθήκευσης 1.4. Εξαρτήματα των εγκαταστάσεων θέρμανσης νερού χρήσης Αέβητες Οι λέβητες που χρησιμοποιούνται για τις εγκαταστάσεις θέρμανσης νερού χρήσης διαχωρίζονται σε τέσσερις ομάδες : Χυτοσίδηροί και χαλύβδινοι λέβητες θέρμανσης, λέβητες νερού χρήσης, λέβητες διέλευσης, ^βητες εναποθήκευσης 1. Οι χυτοσίδηροί και χαλύβδινοι λέβητες θέρμανσης χώρου, που σε συνδυασμό με ειδικούς εναποθηκευτές ή συστοιχίες διέλευσης χρησιμεύουν στην παρασκευή νερού χρήσης, δεν διακρίνονται από τους συνηθισμένους τύπους κατασκευής που περιγράφηκαν στο κεφάλαιο της θέρμανσης. Καύσιμα μπορούν να είναι τόσο ο άνθρακας και το κωκ, όσο και το πετρέλαιο ή αέριο καθώς επίσης και το ηλεκτρικό ρεύμα. 2. Λέβητες παρασκευής νερού χρήσης. Είναι άμεσα θερμαινόμενοι εναποθηκευτώ όπου υπάρχει ένας μεγάλος χώρος νερού που χρησιμεύει σαν εναποθηκευτής. Συνεπώς εναποθηκευτής και λέβητας αποτελούν μια μονάδα. Οι λέβητες αυτού του τύπου κατασκευάζονται σε διάφορους τύπους, τόσο για την καύση στερεών καθώς επίσης υγρών ή αερίων καυσίμων υλικών. Είναι ιδιαίτερα κατάλληλοι για την έλλειψη νερού χρήσης σε ορισμένες ώρες με αιχμή κατανάλωσης, π.χ. είναι κατάλληλοι για βιομηχανικές εγκαταστάσεις πλυσίματος και καταιονισμού. Πολύ διαδομένοι είναι οι

30 λέβητες σε στρογγυλή μορφή. Το εσωτερικό του φλογοθαλάμου αποτελείται από ένα χαλύβδινο μανδύα που περιβάλλεται από όλες τις μεριές από νερό σαν θερμανπκή ετηφάνεια. Σε άλλους τύπους λέβητων καύσης αερίου, οι σωλήνες αυτοί είναι λοξά διατεταγμένοι. Το σχ δείχνει ένα ανθεκτικό σε τηέσεις λέβητα παρασκευής νερού χρήσης καύσης αερίου όρθιου τύπου. Το εσωτερικό δοχείο είναι θερμικά εμφιαλωμένο και από τις δύο πλευρές είναι εξοπλισμένος με ατμοσφαιρικό καυστήρα για την καύση όλων των αερίων, θερμοηλεκτρική ασφάλεια ανάφλεξης, ηλεκτρικό ρυθμιστή θερμοκρασίας με θερμοστάτη και μαγνητική βαλβίδα, και το περιεχόμενό του είναι 800 ως Ιχ. 1Λ L -J. Εναποβηκεοτής ΟερυοΟ νεροο καύσης άερίορ δροιου ιύπου (Rohleder - Α.Ο. Smith) Ένας λέβητας καύσης πετρελαίου φαίνεται στο Σχ Είναι εξοπλισμένος με κατακόρυφους σωλήνες καύσης αερίου με ελάσματα στροβιλισμού, εξωτερικά φέρει μόνωση με μανδύα από λαμαρίνα. Οι καυστήρες πετρελαίου που υπάρχουν στην περίπτωση αυτή, είναι οι ίδιοι με αυτούς που χρησιμοποιούνται στους λέβητες θερμάνσεων. Το νερό χρήσης λαμβάνεται άμεσα από τον λέβητα. Τα προτερήματα της θέρμανσης με καύση πετρελαίου είναι παρόμοια με εκείνα της καύσης αερίου. Το κόστος απόκτησης όμως είναι, λόγω του κόστους του καυστήρα και της δεξαμενής πετρελαίου σημανπκά υψηλότερο.

31 Χχ. i Η 1.-2Λέ0ητας νεροο χρήσης καύσης πετρελαίου 3. Λέβητες διέλευσης είναι λέβητες θέρμανσης για την καύση κάρβουνου, πετρελαίου ή αερίου στους οποίους είναι εγκατεστημένη μια συστοιχία διέλευσης για την θέρμανση του νερού χρήσης στον χώρο του νερού χρήσης. Το ψυχρό νερό που εισέρχεται στην συστοιχία θερμαίνεται κατά τη διέλευση ανάλογα με την θερμοκρασία νερού θέρμανσης και την ποσότητα του ψυχρού νερού διέλευσης. Οι θερμαντήρες διόδου είναι κατά κανόνα συστήματα χαλκοσωλήνων των οποίων ρέει το νερό που πρόκαται να θερμανθεί. Το Σχ δείχνει έναν λεβήτα κεντρικής θέρμανσης τέτοιου είδους με θερμαντήρα διέλευσης, που προμηθεύεται συναρμολογημέ-νος από το εργοστάσιο και ο οποίος μπορεί να θερμανθεί τόσο με πετρέλαιο όσο και με στερέα καύσιμα Σχ. Σ.Η.Ι-^ Λέβητας έναλλακηκής κ αης μέ Αβρμαντήρα διόδου KW W PA νβρό WW - θερμό νερό (νερό χρήσης) VL προσαγωγή θέρμανσης RL έπιστροφή Όλοι οι θερμαντήρες διόδου έχουν μεν το προτέρημα να προμηθευούν πάντοτε φρέσκο και όχι στεκούμενο νερό χρήσης αλλά όμως η ισχύς τους είναι περιορισμένη, ιδιαίτερα εάν ο όγκος του νερού του λέβητα είναι μικρός. Για να μπορεί να ληφθεί περισσότερο νερό του λέβητα είναι μικρός. Για να μπορεί να ληφθεί περισσότερο νερό χρήσης, είναι απαραίτητη μια λεγόμενη συνδεσμολογία τροφοδοσίας νερού χρήσης. Στην περίπτωση αυτή ο

32 καυστήρας του λέβητα μπαίνει σε λειτουργία ανεξάρτι^τα από τιιν αναγκαιότητα της θέρμανσης αμέσως μόλις ληφθεί μια ορισμένη ποσότητα νερού χρήσης. Για θερμοκρασία του λέβητα κάτω από 70"^ C δεν είναι πλέον δυνατή καμία ικανοποιητική θέρμανση νερού χρήσης. Το νερό θέρμανσης στον λέβητα πρέπει να διατηρείται με την βοήθεια ενός θερμοστάτη λέβητα πάντοτε τουλάχιστον στους 70 C. Η θερμοκρασία προσαγωγής στη θέρμανση που κατά το μεγαλύτερο μέρος του χρόνου είναι μικρότερη, προσαρμόζεται στις απαιτήσεις της θερμότητας με την βοήθεια μιας βαλβίδας ανάμειξης. Μειονεκτικό είναι επίσης σ όλους τους θερμαντήρες διέλευσης, ότι όταν το νερό του δικτύου είναι σκληρό, στους σωλήνες επικάθεται νερόλιθος ώστε να είναι απαραίτητος ένας καθαρισμός από καιρό σε καιρό με συσκευές αποσβεστοποίησης ή με άλλον τρόπο. Προκειμένου για νερά με σκληρότητα 10 b, δεν θα έπρεπε να χρησιμοποιούνται θερμαντήρες διέλευσης. 4. Λέβητες εναποθήκευσης χαρακτηρίζονται από το ότι στο χώρο του νερού είναι εγκαταστιιμένος' ένας εναποθηκευτής νερού χρήσης. Το νερό του λέβητα χρησιμεύει συγχρόνως για την θέρμανση της κατοικίας καθώς και για την θέρμανση του νερού του εναποθηκευτή. Ο εναποθηκευτής μπορεί να χρησιμοποιηθεί στο πάνω μέρος του λέβητα, όσο και στο κάτω μέρος του λέβητα (Σχ ) Στην περίπτωση ανακυκλοφορεί το νερό του λέβητα λ ^ ω της βαρύτητας. Στους χαμηλά τοποθετημένους εναποθηκευτές είναι απαραίτητος ένας κυκλοφορητής. Αυτό έχη συγχρόνως το προτέρημα ότι η θερμοκρασία του νερού χρήσης μπορεί να ρυθμιστεί με την βοήθεια ενός θερμοστάτη που τοποθετείται στον Σχ Χαλύρδινος λέβητας μέ ένολοοηκεοτή ο leal άντλία (Viessmann Duo- Επαδή η απαίτηση νερού χρήσης των καταναλωτών ποικίλλα πολύ έχουν επεκταθεί οι κατασκευές έτσι ώστε ο λέβητας και ο εναποθηκεύεις να κατασκευάζονται ξεχωριστά και να μπορούν να συναρμολογηθούν κατά

33 διάφορους συνδυασμούς. Αυτό συμβαίνει ιδιαίτερα στους χυτοσίδηρους λέβητες. Ο εναποθηκευτής τοποθετείται είτε πάνω από τον λέβητα είτε δίπλα σε αυτόν, και τα δύο εξαρτήματα συνδέονται με φλάντζες ή σωληνώσεις μικρού μήκους μεταξύ τους. Το νερό του εναποθηκευτή θερμαίνεται με τη βοήθαα ενός διπλού μανδύα ή με την βοήθεια μιας θερμαντικής συστοιχίας. Η ύπαρξη του κυκλοφορητή στο κύκλωμα του νερού θέρμανσης είναι πάντοτε σκότημη παρά το μεγαλύτερο κόστος, γιατί έτσι καθίσταται δυνατή η ρύθμιση της θερμοκρασίας του νερού χρήσης μεταξύ των 35 C και 60 C. Έτσι επιτυγχάνεται συγχρόνως και προστασία από την δημιουργία λεβητολιθού, επέρχεται όμως μείωση της ισχύος εναποθήκευσης έναντι μιας αναθέρμανσης μέχίρι 80 C. Σχεδόν όλες οι εταιρείες κατασκευάζουν στους λέβητές τους και έναν πίνακα χειρισμού, πάνω στον οποίον είναι τοποθετημένα τα θερμόμετρα του λέβητα και του εναποθηκευτή, ενδεικτικές λυχνίες λειτουργίας, διακόπτες, ρυθμιστές θερμοκρασίας και πολλές φορές η πλήρης ρύθμιση της εγκατάστασης της θέρμανσης του χώρου. Εναποθηκευτές νεοού γοιίσηο ( Boiler) Παλαιότερα χρησιμοπιόντουσαν κατά κανόνα οι τυποποιημένοι εναποθηκευτές νερού χρήσης (ΕΝΧ) στα DIN 4800 ως 4804 (1963) που περιορίζεται σε 5 τύπους (Σχ ) : ΕΝΧ μονού τοιχώματος με καπάκι κατά DIN 4801 ΕΝΧ με στομίου λαιμού κατά DIN 4802 ΕΝΧ διπλού τοιχώματος με καπάκι κατά DIN 4803 ΕΝΧ διπλού τοιχώματος με στομίου λαιμού κατά 4804 ΕΝΧ διπλού τοιχώματος με 2 σταθερούς πάτους κατά DIN 4800 για όρθια ή οριζόντια διάταξη, κατά λαιπά όπως στο DIN 4803 Χχ. ΐνί-ί Εναποθηκευτές νεροβ χρήσης κατά DIN 4801 ώς 4804 H F. προσαγωγή νεροο θέρμανσης.//λ - έπ.στροφή νεροθ θέρμανσης. ih F - νερ6 χρηαης. ^ - άνακυκλοφορία. Th - θερμόμετρο. Ε. έ.κένωση
