A.C.T.A. Τεχνοβλαστός Α.Π.Θ. Certified ARchitectural Designer (CARD) Εξεταστέα ύλη 2009, Έκδοση 1.0

Transcript

1 A.C.T.A. Τεχνοβλαστός Α.Π.Θ. Certified ARchitectural Designer (CARD) Εξεταστέα ύλη 2009, Έκδοση 1.0

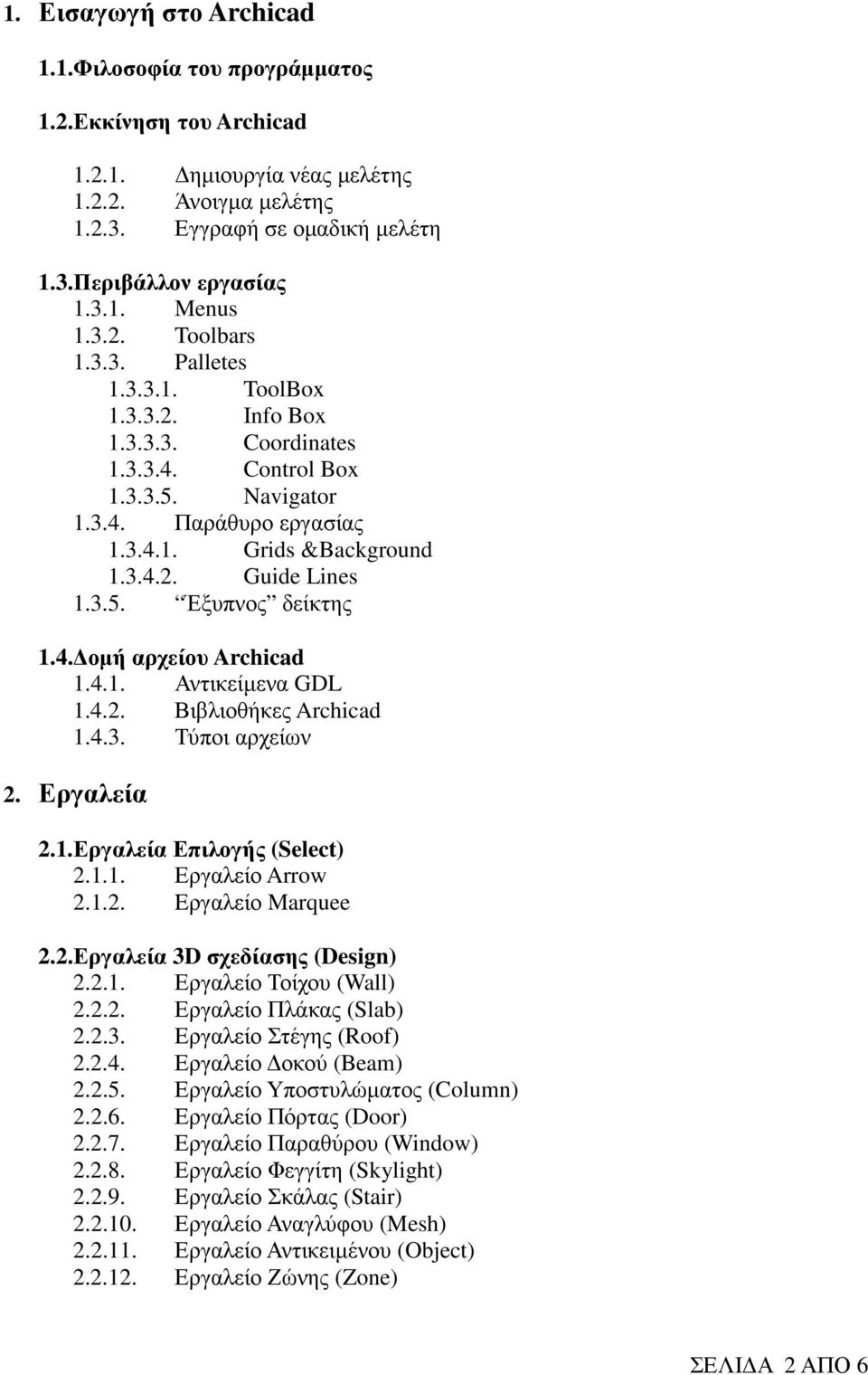

2 1. Εισαγωγή στο Archicad 1.1.Φιλοσοφία του προγράµµατος 1.2.Εκκίνηση του Archicad ηµιουργία νέας µελέτης Άνοιγµα µελέτης Εγγραφή σε οµαδική µελέτη 1.3.Περιβάλλον εργασίας Menus Toolbars Palletes ToolBox Info Box Coordinates Control Box Navigator Παράθυρο εργασίας Grids &Background Guide Lines Έξυπνος δείκτης 1.4. οµή αρχείου Archicad Αντικείµενα GDL Βιβλιοθήκες Archicad Τύποι αρχείων 2. Εργαλεία 2.1.Εργαλεία Επιλογής (Select) Εργαλείο Arrow Eργαλείο Marquee 2.2.Εργαλεία 3D σχεδίασης (Design) Εργαλείο Τοίχου (Wall) Εργαλείο Πλάκας (Slab) Εργαλείο Στέγης (Roof) Εργαλείο οκού (Beam) Εργαλείο Υποστυλώµατος (Column) Εργαλείο Πόρτας (Door) Εργαλείο Παραθύρου (Window) Εργαλείο Φεγγίτη (Skylight) Εργαλείο Σκάλας (Stair) Εργαλείο Αναγλύφου (Mesh) Εργαλείο Αντικειµένου (Object) Εργαλείο Ζώνης (Zone) ΣΕΛΙ Α 2 ΑΠΟ 6

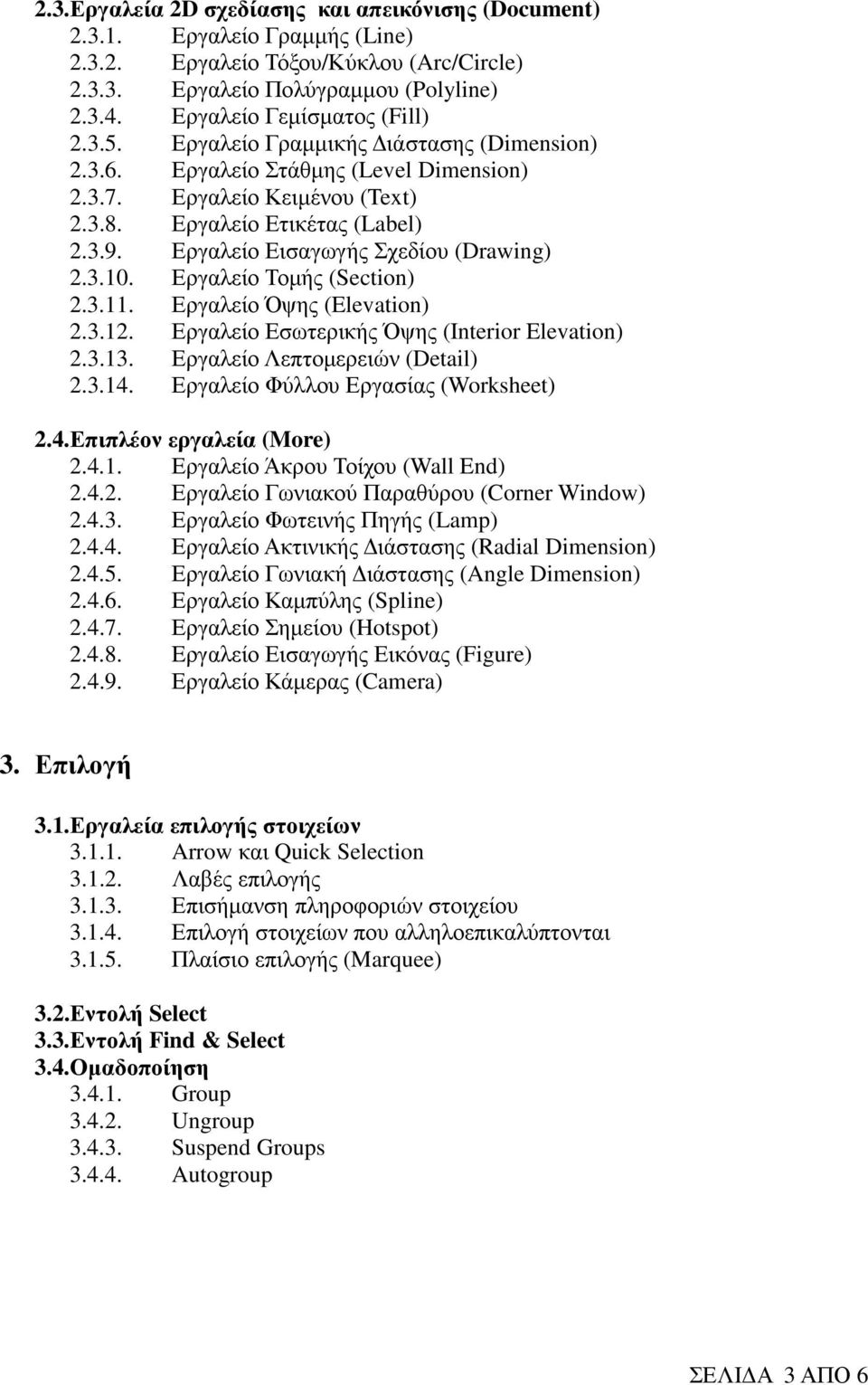

3 2.3.Εργαλεία 2D σχεδίασης και απεικόνισης (Document) Εργαλείο Γραµµής (Line) Εργαλείο Τόξου/Κύκλου (Arc/Circle) Εργαλείο Πολύγραµµου (Polyline) Εργαλείο Γεµίσµατος (Fill) Εργαλείο Γραµµικής ιάστασης (Dimension) Εργαλείο Στάθµης (Level Dimension) Εργαλείο Κειµένου (Text) Εργαλείο Ετικέτας (Label) Εργαλείο Εισαγωγής Σχεδίου (Drawing) Εργαλείο Τοµής (Section) Εργαλείο Όψης (Elevation) Εργαλείο Εσωτερικής Όψης (Interior Elevation) Εργαλείο Λεπτοµερειών (Detail) Εργαλείο Φύλλου Εργασίας (Worksheet) 2.4.Επιπλέον εργαλεία (More) Εργαλείο Άκρου Τοίχου (Wall End) Εργαλείο Γωνιακού Παραθύρου (Corner Window) Εργαλείο Φωτεινής Πηγής (Lamp) Εργαλείο Ακτινικής ιάστασης (Radial Dimension) Εργαλείο Γωνιακή ιάστασης (Angle Dimension) Εργαλείο Καµπύλης (Spline) Εργαλείο Σηµείου (Hotspot) Eργαλείο Εισαγωγής Εικόνας (Figure) Εργαλείο Κάµερας (Camera) 3. Επιλογή 3.1.Εργαλεία επιλογής στοιχείων Arrow και Quick Selection Λαβές επιλογής Επισήµανση πληροφοριών στοιχείου Επιλογή στοιχείων που αλληλοεπικαλύπτονται Πλαίσιο επιλογής (Marquee) 3.2.Εντολή Select 3.3.Εντολή Find & Select 3.4.Οµαδοποίηση Group Ungroup Suspend Groups Autogroup ΣΕΛΙ Α 3 ΑΠΟ 6

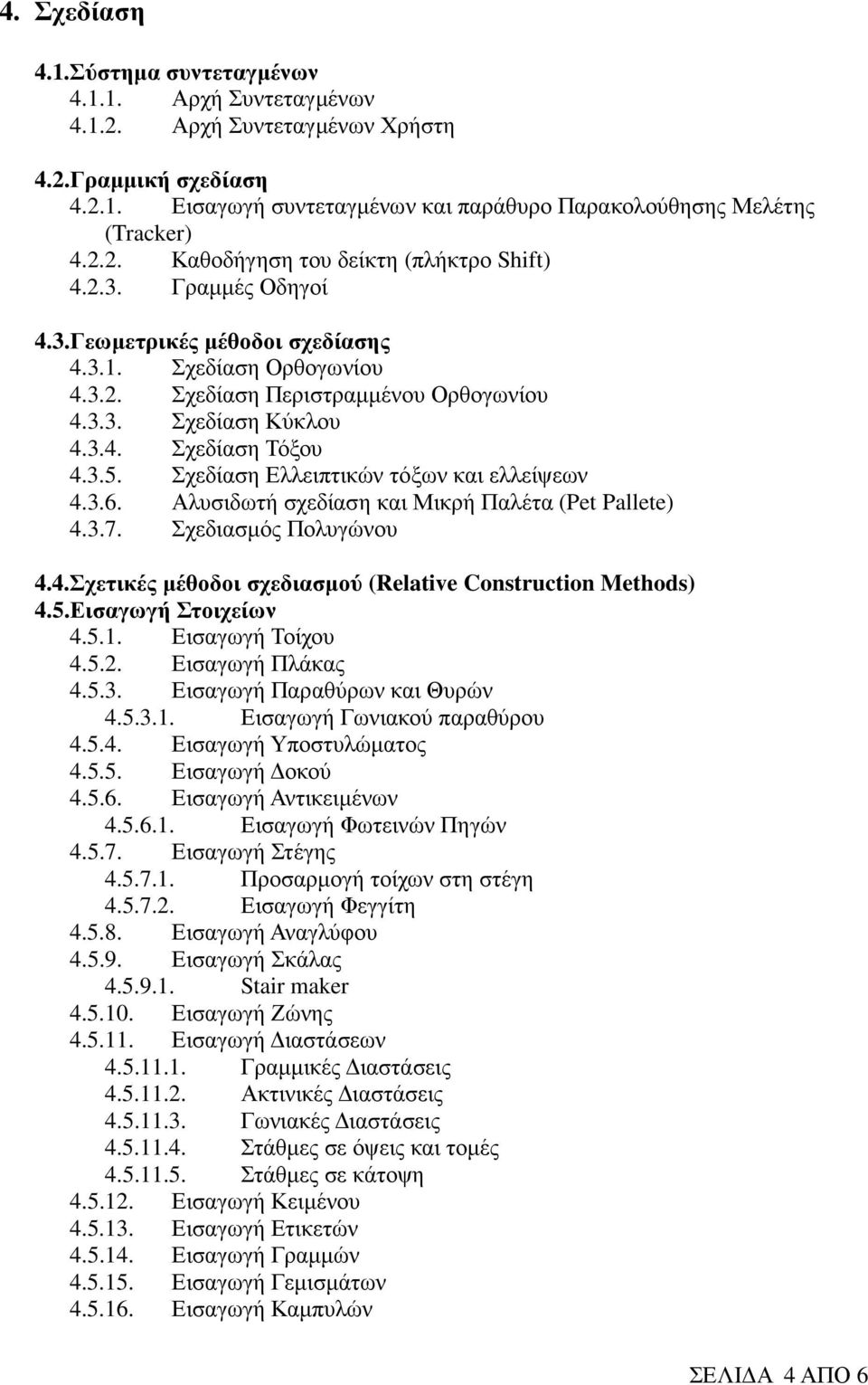

4 4. Σχεδίαση 4.1.Σύστηµα συντεταγµένων Αρχή Συντεταγµένων Αρχή Συντεταγµένων Χρήστη 4.2.Γραµµική σχεδίαση Εισαγωγή συντεταγµένων και παράθυρο Παρακολούθησης Μελέτης (Tracker) Καθοδήγηση του δείκτη (πλήκτρο Shift) Γραµµές Οδηγοί 4.3.Γεωµετρικές µέθοδοι σχεδίασης Σχεδίαση Ορθογωνίου Σχεδίαση Περιστραµµένου Ορθογωνίου Σχεδίαση Κύκλου Σχεδίαση Τόξου Σχεδίαση Ελλειπτικών τόξων και ελλείψεων Αλυσιδωτή σχεδίαση και Μικρή Παλέτα (Pet Pallete) Σχεδιασµός Πολυγώνου 4.4.Σχετικές µέθοδοι σχεδιασµού (Relative Construction Methods) 4.5.Εισαγωγή Στοιχείων Εισαγωγή Τοίχου Εισαγωγή Πλάκας Εισαγωγή Παραθύρων και Θυρών Εισαγωγή Γωνιακού παραθύρου Εισαγωγή Υποστυλώµατος Εισαγωγή οκού Εισαγωγή Αντικειµένων Εισαγωγή Φωτεινών Πηγών Εισαγωγή Στέγης Προσαρµογή τοίχων στη στέγη Εισαγωγή Φεγγίτη Εισαγωγή Αναγλύφου Εισαγωγή Σκάλας Stair maker Εισαγωγή Ζώνης Εισαγωγή ιαστάσεων Γραµµικές ιαστάσεις Ακτινικές ιαστάσεις Γωνιακές ιαστάσεις Στάθµες σε όψεις και τοµές Στάθµες σε κάτοψη Εισαγωγή Κειµένου Εισαγωγή Ετικετών Εισαγωγή Γραµµών Εισαγωγή Γεµισµάτων Εισαγωγή Καµπυλών ΣΕΛΙ Α 4 ΑΠΟ 6

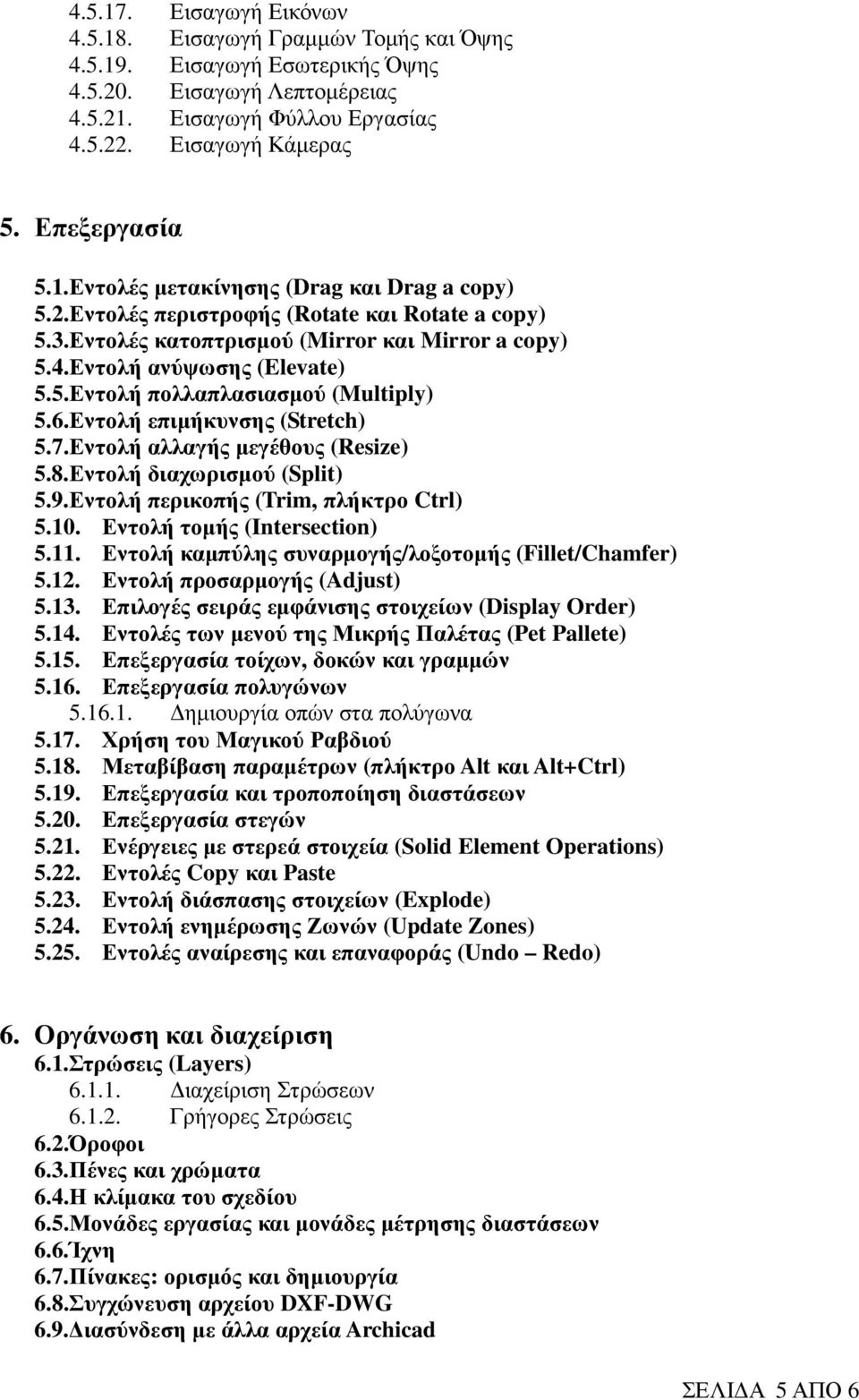

5 Εισαγωγή Εικόνων Εισαγωγή Γραµµών Τοµής και Όψης Εισαγωγή Εσωτερικής Όψης Εισαγωγή Λεπτοµέρειας Εισαγωγή Φύλλου Εργασίας Εισαγωγή Κάµερας 5. Επεξεργασία 5.1.Εντολές µετακίνησης (Drag και Drag a copy) 5.2.Εντολές περιστροφής (Rotate και Rotate a copy) 5.3.Εντολές κατοπτρισµού (Mirror και Mirror a copy) 5.4.Εντολή ανύψωσης (Elevate) 5.5.Εντολή πολλαπλασιασµού (Multiply) 5.6.Εντολή επιµήκυνσης (Stretch) 5.7.Εντολή αλλαγής µεγέθους (Resize) 5.8.Εντολή διαχωρισµού (Split) 5.9.Εντολή περικοπής (Trim, πλήκτρο Ctrl) Εντολή τοµής (Intersection) Εντολή καµπύλης συναρµογής/λοξοτοµής (Fillet/Chamfer) Εντολή προσαρµογής (Adjust) Επιλογές σειράς εµφάνισης στοιχείων (Display Order) Εντολές των µενού της Μικρής Παλέτας (Pet Pallete) Επεξεργασία τοίχων, δοκών και γραµµών Επεξεργασία πολυγώνων ηµιουργία οπών στα πολύγωνα Χρήση του Μαγικού Ραβδιού Μεταβίβαση παραµέτρων (πλήκτρο Alt και Alt+Ctrl) Επεξεργασία και τροποποίηση διαστάσεων Επεξεργασία στεγών Ενέργειες µε στερεά στοιχεία (Solid Element Operations) Εντολές Copy και Paste Εντολή διάσπασης στοιχείων (Explode) Εντολή ενηµέρωσης Ζωνών (Update Zones) Εντολές αναίρεσης και επαναφοράς (Undo Redo) 6. Οργάνωση και διαχείριση 6.1.Στρώσεις (Layers) ιαχείριση Στρώσεων Γρήγορες Στρώσεις 6.2.Όροφοι 6.3.Πένες και χρώµατα 6.4.Η κλίµακα του σχεδίου 6.5.Μονάδες εργασίας και µονάδες µέτρησης διαστάσεων 6.6.Ίχνη 6.7.Πίνακες: ορισµός και δηµιουργία 6.8.Συγχώνευση αρχείου DXF-DWG 6.9. ιασύνδεση µε άλλα αρχεία Archicad ΣΕΛΙ Α 5 ΑΠΟ 6

6 7. Προσαρµογή 7.1.Προσαρµογή περιβάλλοντος εργασίας 7.2.Επιλογές εµφάνισης µοντέλου 7.3. ηµιουργία νέας γραµµής 7.4. ηµιουργία νέου γεµίσµατος 7.5. ηµιουργία προσαρµοσµένων στοιχείων 7.6. ηµιουργία στοιχείων Βιβλιοθήκης 7.7.Αποθήκευση των ρυθµίσεων των στοιχείων: Τα Αγαπηµένα 7.8.Υλικά 7.9.Σύνθετες δοµές Σύνθετες διατοµές ηµιουργία προσαρµοσµένου δικτυώµατος µε το TrussMaker ηµιουργία ενός Προτύπου µελέτης (.tpl) Πληροφορίες Μελέτης Μεταφραστής DXF-DWG 8. Σελιδοποίηση και εκτύπωση 8.1.Εκτύπωση από το Archicad 8.2.Βιβλίο Πινακίδων Πινακίδες και Βασικές Πινακίδες 8.3.Προσαρµογή της Βασικής Πινακίδας 8.4.Αποθήκευση και οργάνωση των σχεδίων που θα σελιδοποιήσετε 8.5.Εκτύπωση σε µορφή PDF 9. Φωτορεαλισµός 9.1.Φωτορεαλισµός µε το Archicad 9.2. ηµιουργία ηλιακής µελέτης 9.3. ηµιουργία fly through 10. Επικοινωνία µε άλλα προγράµµατα Publisher και Organizer Εξαγωγή σε PDF Εξαγωγή σε DXF-DWG Εξαγωγή σε 3D Studio ΣΕΛΙ Α 6 ΑΠΟ 6
