1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Διδάσκοντες : Α. Γκίνης Χ. Παπαδόπουλος Μηχανολογικό Σχέδιο με τη Βοήθεια Υπολογιστή Εισαγωγή στο Autodesk Inventor

2 Περιεχόμενα Εισαγωγή γή Γραφικό Περιβάλλον Είδη αρχείων Δημιουργία Αποθήκευση Δημιουργία 2-D σκαριφημάτων Δημιουργία 3-D στερεών Επιβολή περιορισμών Παράδειγμα σχεδιασμού

3 Βασικές δυνατότητες Δημιουργία 2-D σκαριφημάτων. Δημιουργία 2-D μορφοποιήσεων. Παραμετρική ρ σχεδίαση διαστάσεων. Εφαρμογή γεωμετρικών περιορισμών. Δημιουργία 3-D στερεών. Δημιουργία 3-D μορφοποιήσεων.

4 Γραφικό περιβάλλον αλληλεπίδρασης Μενού επιλογών Μπάρες εργαλείων Εργαλεία 2-D σχεδίασης Εργαλεία 3-D μορφοποιήσεων Περιβάλλον σχεδίασης Εργαλεία δημιουργίας συναρμολογημένων συνόλων Δέντρο δημιουργίας μοντέλου Σύστημα συντεταγμένων

5 Χρήση ποντικιού Κύλιση ρόδας Zoom in-out Πατημένο ροδάκι, κίνηση ποντικιού -Pan Αριστερό click Επιλογή αντικειμένου Δεξί click Μενού Επιλογών

6 Μπάρα εργαλείων Εντολής διαχείρισης Windows New, Open, Save, Undo, Redo Δημιουργία σκαριφήματος Pan Μετακίνηση Look at Κατεύθυνση θέασης Zoom functions Rotate Περιστροφή Επιλογές οπτικοποίησης Επιλογές οπτικοποίησης 3-D, Κρυφές ακμές, Ακμές Ορθογραφική, Προοπτική Σκιά

7 Διαδικασία σχεδιασμού Δημιουργία επιπέδου εργασίας Δημιουργία σκαριφήματος Εφαρμογή γεωμετρικών περιορισμών και περιορισμών διαστάσεων Εφαρμογή 2-D μορφοποιήσεων Δημιουργία 3-D οντοτήτων από 2-D σχήματα Δημιουργία τεμαχίου Εφαρμογή 3-D μορφοποιήσεων Δημιουργία 2-D σχεδίων όψεων Δημιουργία παραστατικών αποσυναρμολογήσεων Εφαρμογή χαρακτηριστικών Σύνθεση τεμαχίων Δημιουργία κανόνων συναρμολόγησης Βελτιστοποίηση διαστάσεων περιορισμών, μορφοποιήσεων Δημιουργία συναρμολογημένου συνόλου Χρήση τυποποιημένων στοιχείων

8 Είδη αρχείων Δημιουργία-Επεξεργασία-Αποθήκευση

9 Δημιουργία νέου εγγράφου Δημιουργία συναρμολογημένου Δημιουργία 2-D τεμαχίου σχεδίων από 3-D μοντέλα Δημιουργία παραστατικών συναρμολογημένων συνόλων Δημιουργία τεμαχίου

10 Άνοιγμα υπαρχόντων εγγράφων Επιλογή αρχείου Επιλογή καταλόγου

11 Αποθήκευση εγγράφων Επιλογή ονόματος αρχείου Επιλογή καταλόγου αποθήκευσης

12 Δημιουργία 2-D σκαριφημάτων

13 Εργαλεία δημιουργίας 2-D σκαριφημάτων

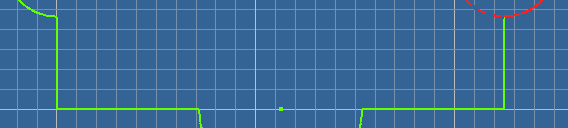

14 Δημιουργία βασικών σχημάτων

καρτεσιανών ή πολικών συντεταγμένων του.

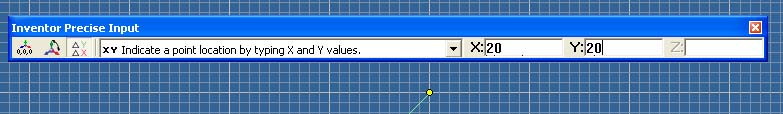

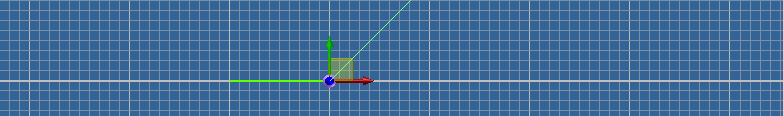

15 Εισαγωγή δεδομένων Ορισμός πρώτου σημείου Επιλέγοντας τυχαίο σημείο στον κάναβο σχεδίασης Επιλέγοντας υπάρχον σημείο του σχεδίου Με ορισμό των καρτεσιανών ή πολικών συντεταγμένων του. Ορισμός επόμενου(ων) σημείου(ων) Με χρήση όλων των προηγούμενων Με χρήση σχετικών συντεταγμένων ως προς το προηγούμενο σημείο

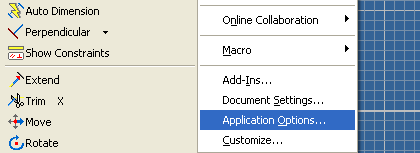

16 Επιλογή μονάδων μέτρησης και κανάβου

17 Ακτίνες καμπυλότητας - Λοξοτμήσεις

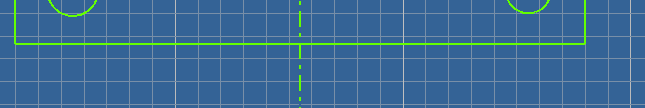

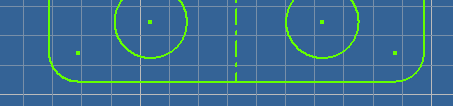

18 Δημιουργία κατοπτρικών σχημάτων

19 Ορθογωνική διάταξη αντικειμένων

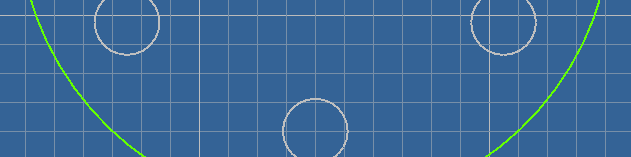

20 Κυκλική διάταξη αντικειμένων

21 Περικοπή τμημάτων αντικειμένων

22 Μεταφορά αντιγραφή αντικειμένων

23 Περιστροφή αντικειμένων

24 Εισαγωγή διαστάσεων (περιορισμοί)

25 Επιβολή περιορισμών

26 Επιβολή περιορισμών Vertical Horizontal Symmetric

27 Επιβολή περιορισμών Equality (circles) Symmetry (cirlces)

28 Επιβολή περιορισμών

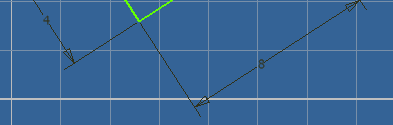

29 Αρχικό τετράπλευρο Επιβολή περιορισμών Περιορισμός διαστάσεων Περιορισμός διαστάσεων Περιορισμός γεωμετρίας (καθετότητα) Περιορισμός γεωμετρίας (οριζοντιότητα)

30 Επιβολή περιορισμών Παραμετρική εισαγωγή διαστάσεων

31 Παράδειγμα σκαριφήματος

Περιορισμός καθετότητας Δημιουργία τρίτου κύκλου

32 Παράδειγμα σκαριφήματος Δημιουργία κύκλων Διαστασιολόγηση Δημιουργία διακέντρου Διαστασιολόγηση Περιορισμός καθετότητας Δημιουργία τρίτου κύκλου Διαστασιολόγηση Επιβολή περιορισμού ρ εφαπτομενικότητας Κατοπτρισμός

33 Παράδειγμα σκαριφήματος Κατοπτρισμός Περικοπή τμημάτων Αλλαγή ακτίνας καμπυλότητας Αλλαγή μήκους διακέντρου

34 Δημιουργία 3-D στερεών

35 Εργαλεία δημιουργίας-μορφοποίησης 3-D στερεών

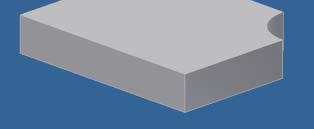

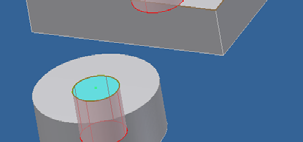

36 Δημιουργία στερεού με μεταφορά (extrude) Ένωση Δημιουργία στερεού ή επιφάνειας Διαφορά Τομή

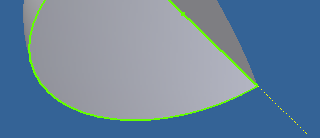

37 Δημιουργία στερεού με περιστροφή (revolve)

38 Δημιουργία οπών (hole)

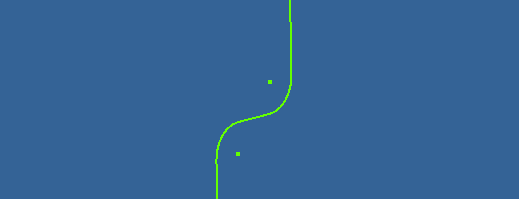

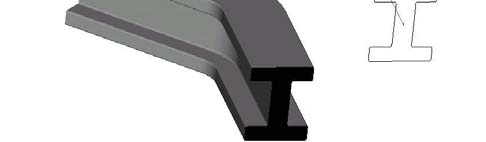

39 Δημιουργία στερεού με μετακίνηση (sweep)

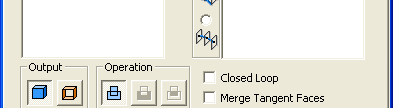

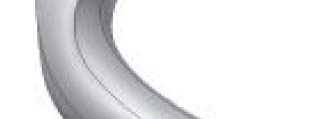

40 Δημιουργία στερεού από διατομές (loft)

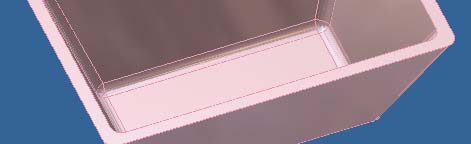

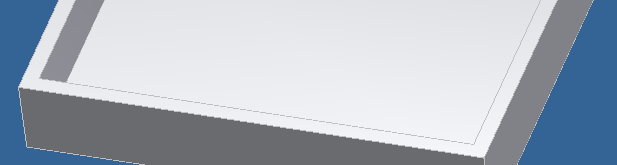

41 Δημιουργία ελάσματος (shell)

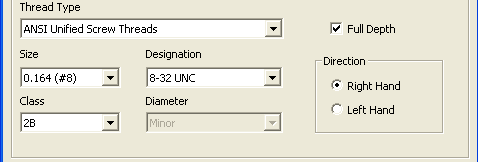

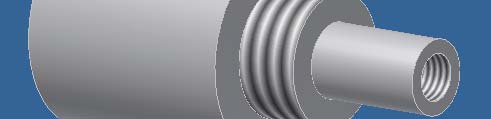

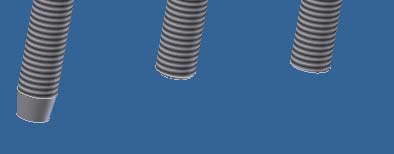

42 Δημιουργία σπειρώματος (thread)

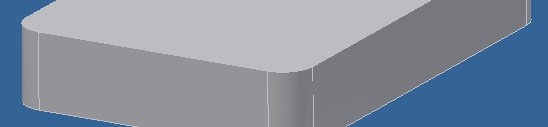

43 3-D ακτίνα καμπυλότητας (fillet)

44 3-D λοξότμηση (chamfer)

45 3-D μορφοποιήσεις Ορθογωνική διάταξη Κυκλική διάταξη Κατοπτρισμός

46 Δημιουργία επιπέδων εργασίας (work planes) Παράλληλο στα βασικά επίπεδα και διέρχεται από σημείο Στο μέσο δύο επιφανειών Παράλληλο σε υπάρχον επίπεδο σε συγκεκριμένη απόσταση (offset)

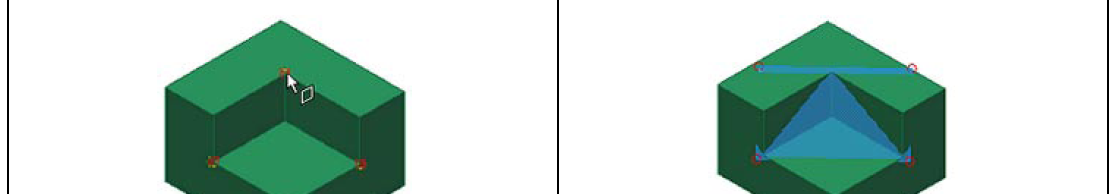

47 Δημιουργία επιπέδων εργασίας (work planes) Υπό γωνία με επίπεδο και διέρχεται από ακμή Διέρχεται από τρία σημεία

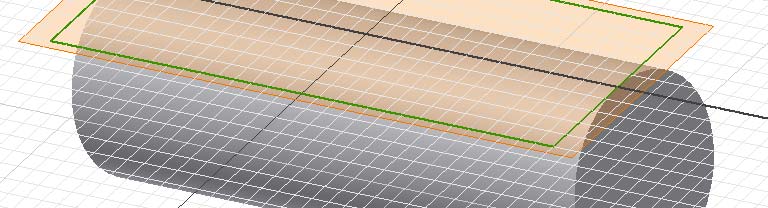

48 Δημιουργία επιπέδων εργασίας (work planes) Παράλληλο σε επίπεδο και διέρχεται από σημείο

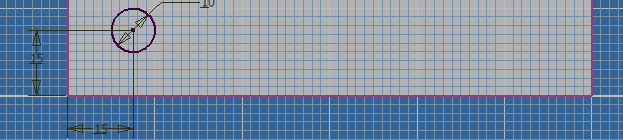

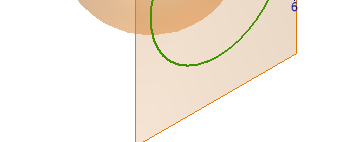

49 Προβολή γεωμετρίας σε επιφάνεια σκαριφήματος

50 Προβολή γεωμετρίας σε επιφάνεια σκαριφήματος

51 Παράδειγμα σχεδιασμού

52 Παράδειγμα 1 =10mm 10mm x 10mm Δημιουργία νέου εγγράφου βασισμένου Δημιουργία νέου εγγράφου βασισμένου στο template Standard.ipt

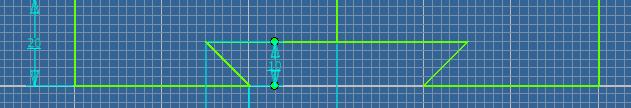

53 Παράδειγμα Δημιουργία σκαριφήματος Δημιουργία κατοπτρισμού Διαστασιολόγηση η

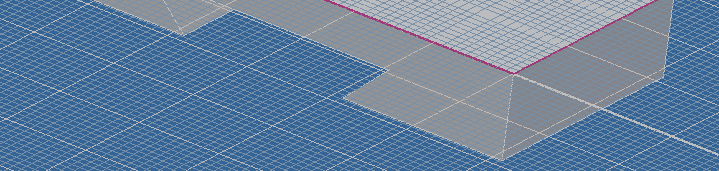

54 Παράδειγμα Δημιουργία στερεού από μεταφορά Δημιουργία επιπέδου σκαριφήματος

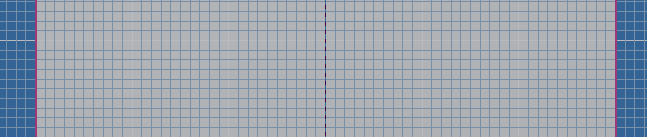

55 Παράδειγμα Δημιουργία σκαριφήματος Δημιουργία άξονα συμμετρίας Δημιουργία κατοπτρισμού

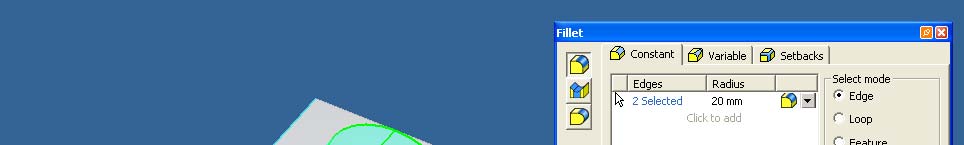

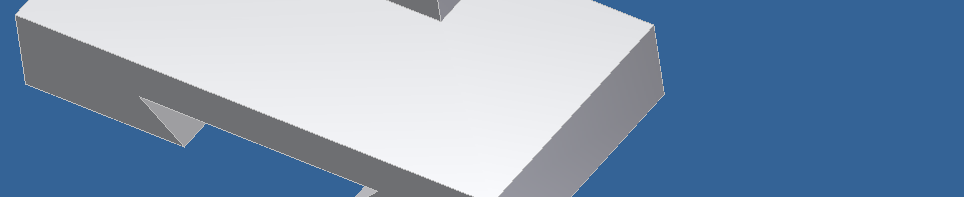

56 Παράδειγμα Δημιουργία στερεού από μεταφορά Δημιουργία 3-D ακτίνας καμπυλότητας

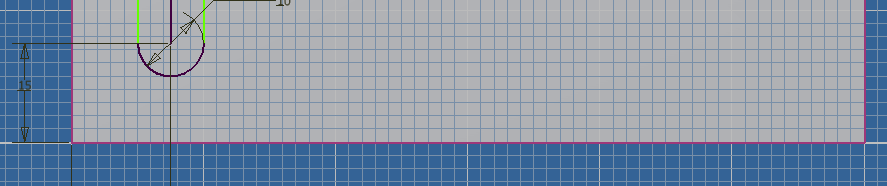

57 Παράδειγμα Δημιουργία οπής

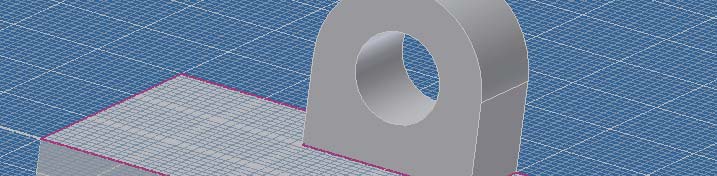

58 Παράδειγμα Δημιουργία επιπέδου σκαριφήματος Δημιουργία σκαριφήματος

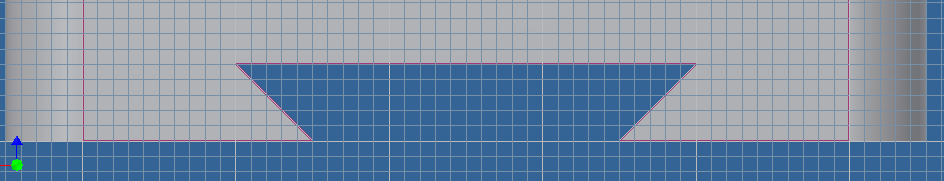

59 Παράδειγμα Αντιγραφή οντοτήτων Δημιουργία γραμμών, αποκοπή τμημάτων

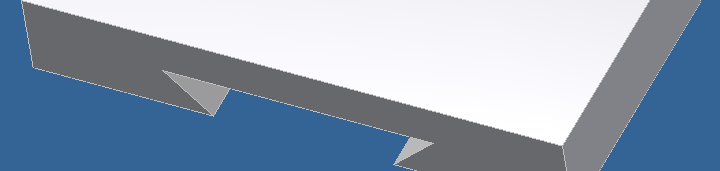

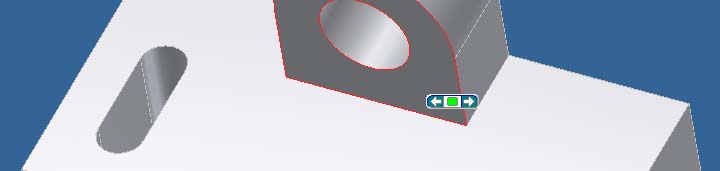

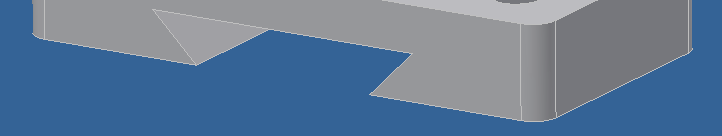

60 Παράδειγμα Δημιουργία στερεού από μεταφορά Αφαίρεση από υπάρχον στερεό

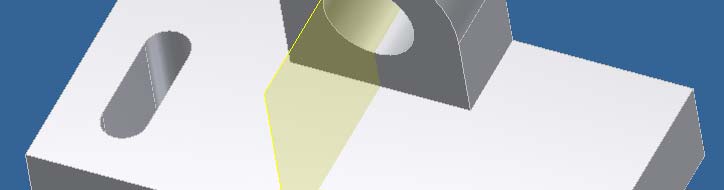

61 Παράδειγμα Δημιουργία επιπέδου συμμετρίας Δημιουργία 3-D κατοπτρισμού

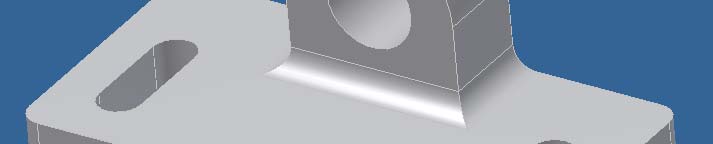

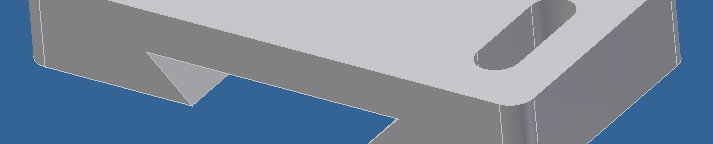

62 Παράδειγμα Δημιουργία 3-D ακτίνας καμπυλότητας Τελικό τεμάχιο

63 Παράδειγμα 2 ος τρόπος 1 =10mm 10mm x 10mm

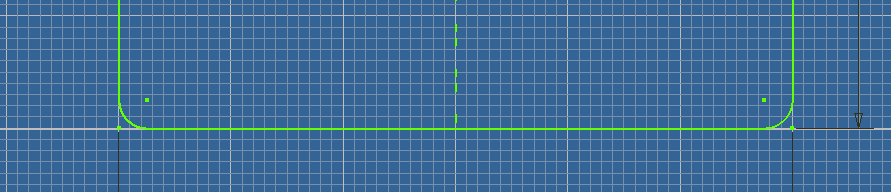

64 Παράδειγμα Δημιουργία σκαριφήματος Εισαγωγή βασικών διαστάσεων Δημιουργία άξονα συμμετρίας Δημιουργία ακτίνας καμπυλότητας

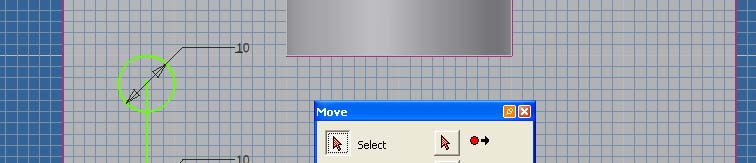

65 Παράδειγμα Δημιουργία κύκλου Μεταφορά κύκλου (move-copy)

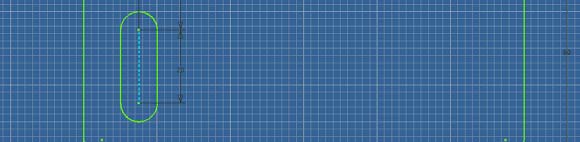

66 Παράδειγμα Ένωση κύκλων με γραμμές Εφαρμογή περιορισμού εφαπτομενικότητας Περικοπή τμημάτων κύκλων

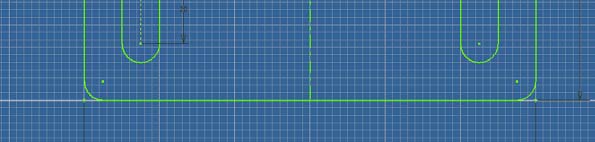

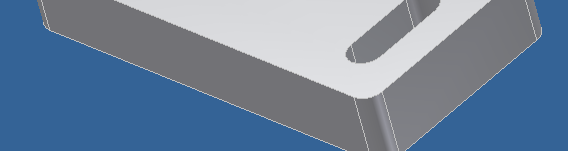

67 Παράδειγμα Mirror Extrude

68 Παράδειγμα Δημιουργία νέου σκαριφήματος ρφήμ Δημιουργία σκαριφήματος διαμόρφωσης της βάσης

69 Παράδειγμα Extrude

70 Παράδειγμα Δημιουργία νέου σκαριφήματος Δημιουργία γραμμών

71 Παράδειγμα Δημιουργία ακτίνας καμπυλότητας Δημιουργία κύκλου

72 Παράδειγμα Extrude

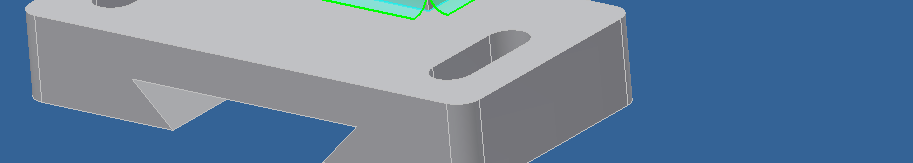

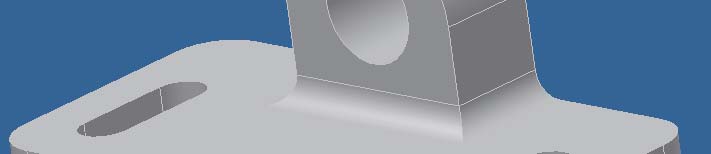

73 Παράδειγμα Δημιουργία 3-D ακτίνων καμπυλότητας Τελικό τεμάχιο

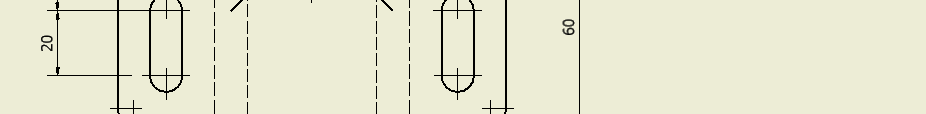

74 Παράδειγμα 2-D σχέδιο όψεων

75 Παράδειγμα

76 Βοήθεια στο Inventor

77 Τέλος Ενότητας Ερωτήσεις;
