1 Certified ARchitectural Designer (CARD) Εξεταστέα Ύλη (Syllabus)

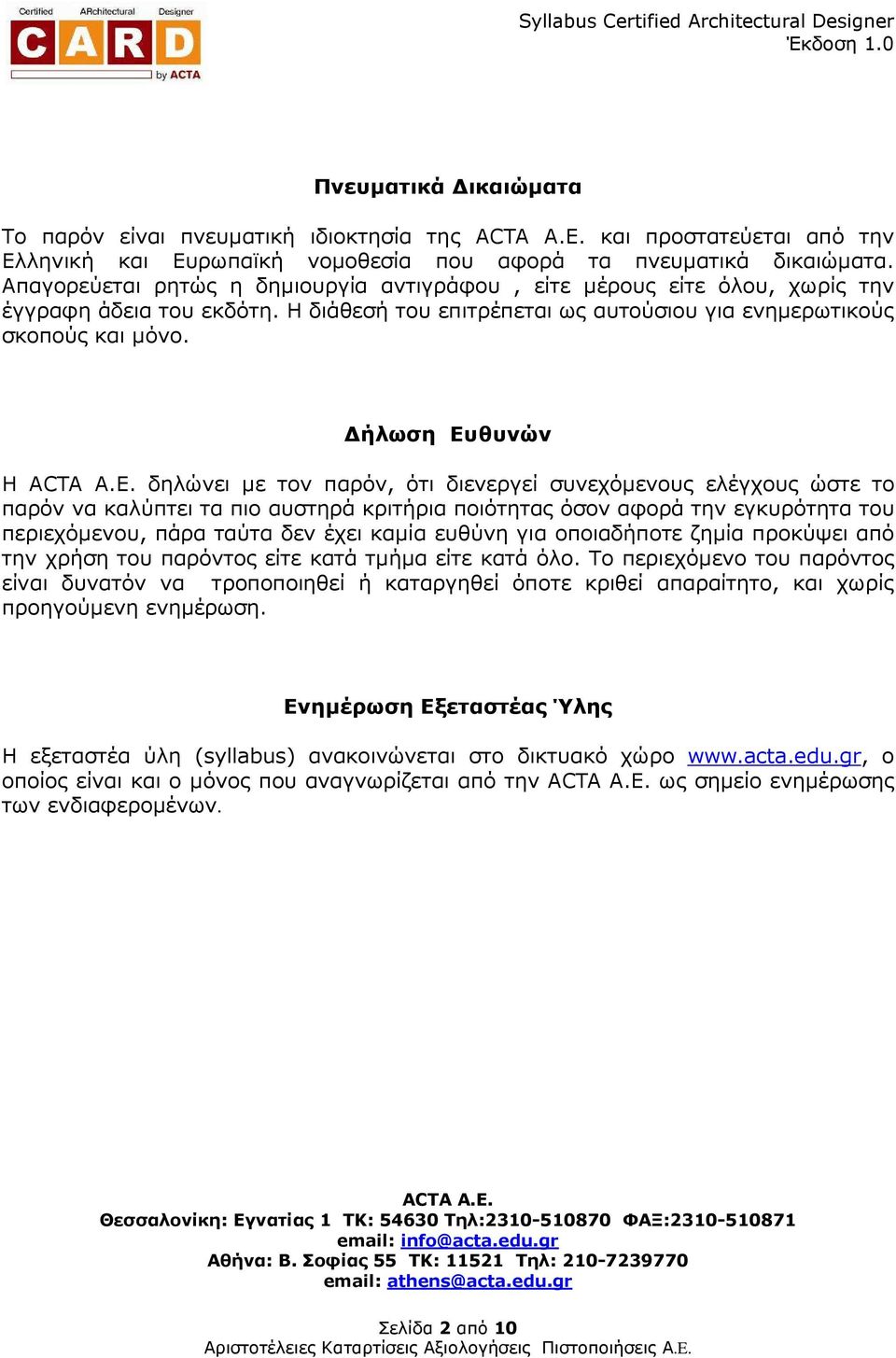

2 Πνευµατικά ικαιώµατα Το παρόν είναι πνευµατική ιδιοκτησία της ACTA Α.Ε. και προστατεύεται από την Ελληνική και Ευρωπαϊκή νοµοθεσία που αφορά τα πνευµατικά δικαιώµατα. Απαγορεύεται ρητώς η δηµιουργία αντιγράφου, είτε µέρους είτε όλου, χωρίς την έγγραφη άδεια του εκδότη. Η διάθεσή του επιτρέπεται ως αυτούσιου για ενηµερωτικούς σκοπούς και µόνο. ήλωση Ευθυνών H ACTA A.E. δηλώνει µε τον παρόν, ότι διενεργεί συνεχόµενους ελέγχους ώστε το παρόν να καλύπτει τα πιο αυστηρά κριτήρια ποιότητας όσον αφορά την εγκυρότητα του περιεχόµενου, πάρα ταύτα δεν έχει καµία ευθύνη για οποιαδήποτε ζηµία προκύψει από την χρήση του παρόντος είτε κατά τµήµα είτε κατά όλο. Το περιεχόµενο του παρόντος είναι δυνατόν να τροποποιηθεί ή καταργηθεί όποτε κριθεί απαραίτητο, και χωρίς προηγούµενη ενηµέρωση. Ενηµέρωση Εξεταστέας Ύλης Η εξεταστέα ύλη (syllabus) ανακοινώνεται στο δικτυακό χώρο ο οποίος είναι και ο µόνος που αναγνωρίζεται από την ACTA A.E. ως σηµείο ενηµέρωσης των ενδιαφεροµένων. ACTA A.E. Θεσσαλονίκη: Εγνατίας 1 ΤΚ: Τηλ: ΦΑΞ: info@acta.edu.gr Αθήνα: Β. Σοφίας 55 ΤΚ: Τηλ: athens@acta.edu.gr Σελίδα 2 από 10

3 Περιεχόµενα Εξεταστέας Ύλης Ενότητες 1 ΕΙΣΑΓΩΓΗ ΣΤΟ ARCHICAD ΕΡΓΑΛΕΙΑ ΕΠΙΛΟΓΗ ΣΧΕ ΙΑΣΗ ΕΠΕΞΕΡΓΑΣΙΑ ΟΡΓΑΝΩΣΗ ΚΑΙ ΙΑΧΕΙΡΙΣΗ ΠΡΟΣΑΡΜΟΓΗ ΣΕΛΙ ΟΠΟΙΗΣΗ ΚΑΙ ΕΚΤΥΠΩΣΗ ΦΩΤΟΡΕΑΛΙΣΜΟΣ ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΑΛΛΑ ΠΡΟΓΡΑΜΜΑΤΑ Σελίδα 3 από 10

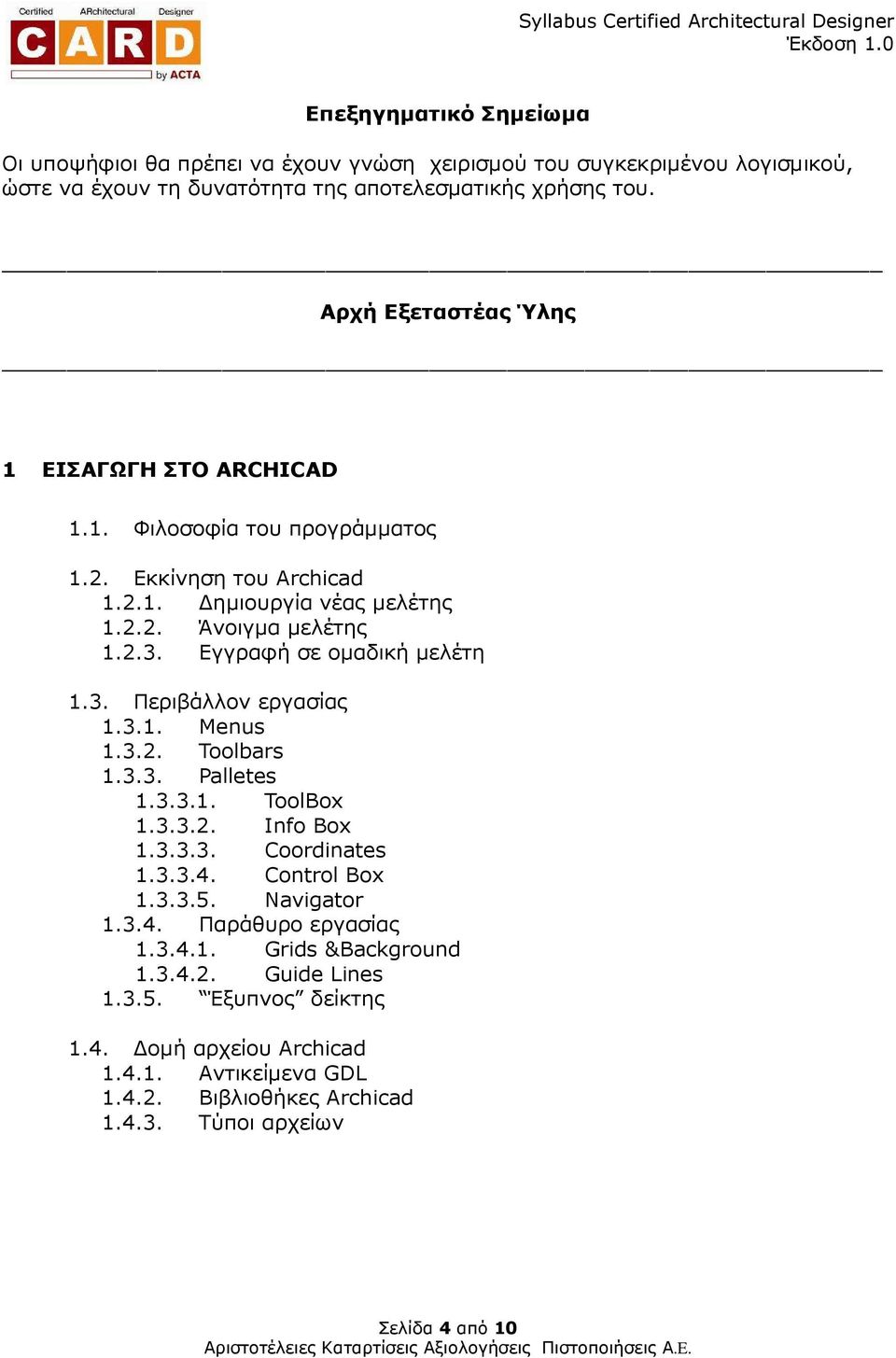

4 Επεξηγηµατικό Σηµείωµα Οι υποψήφιοι θα πρέπει να έχουν γνώση χειρισµού του συγκεκριµένου λογισµικού, ώστε να έχουν τη δυνατότητα της αποτελεσµατικής χρήσης του. Αρχή Εξεταστέας Ύλης 1 ΕΙΣΑΓΩΓΗ ΣΤΟ ARCHICAD 1.1. Φιλοσοφία του προγράµµατος 1.2. Εκκίνηση του Archicad ηµιουργία νέας µελέτης Άνοιγµα µελέτης Εγγραφή σε οµαδική µελέτη 1.3. Περιβάλλον εργασίας Menus Toolbars Palletes ToolBox Info Box Coordinates Control Box Navigator Παράθυρο εργασίας Grids &Background Guide Lines Έξυπνος δείκτης 1.4. οµή αρχείου Archicad Αντικείµενα GDL Βιβλιοθήκες Archicad Τύποι αρχείων Σελίδα 4 από 10

5 2 ΕΡΓΑΛΕΙΑ 2.1 Εργαλεία Επιλογής (Select) Εργαλείο Arrow Eργαλείο Marquee 2.2 Εργαλεία 3D σχεδίασης (Design) Εργαλείο Τοίχου (Wall) Εργαλείο Πλάκας (Slab) Εργαλείο Στέγης (Roof) Εργαλείο οκού (Beam) Εργαλείο Υποστυλώµατος (Column) Εργαλείο Πόρτας (Door) Εργαλείο Παραθύρου (Window) Εργαλείο Φεγγίτη (Skylight) Εργαλείο Σκάλας (Stair) Εργαλείο Αναγλύφου (Mesh) Εργαλείο Αντικειµένου (Object) Εργαλείο Ζώνης (Zone) 2.3 Εργαλεία 2D σχεδίασης και απεικόνισης (Document) Εργαλείο Γραµµής (Line) Εργαλείο Τόξου/Κύκλου (Arc/Circle) Εργαλείο Πολύγραµµου (Polyline) Εργαλείο Γεµίσµατος (Fill) Εργαλείο Γραµµικής ιάστασης (Dimension) Εργαλείο Στάθµης (Level Dimension) Εργαλείο Κειµένου (Text) Εργαλείο Ετικέτας (Label) Εργαλείο Εισαγωγής Σχεδίου (Drawing) Εργαλείο Τοµής (Section) Εργαλείο Όψης (Elevation) Εργαλείο Εσωτερικής Όψης (Interior Elevation) Εργαλείο Λεπτοµερειών (Detail) Εργαλείο Φύλλου Εργασίας (Worksheet) 2.4 Επιπλέον εργαλεία (More) Εργαλείο Άκρου Τοίχου (Wall End) Εργαλείο Γωνιακού Παραθύρου (Corner Window) Εργαλείο Φωτεινής Πηγής (Lamp) Εργαλείο Ακτινικής ιάστασης (Radial Dimension) Εργαλείο Γωνιακή ιάστασης (Angle Dimension) Εργαλείο Καµπύλης (Spline) Εργαλείο Σηµείου (Hotspot) Εργαλείο Εισαγωγής Εικόνας (Figure) Εργαλείο Κάµερας (Camera) Σελίδα 5 από 10

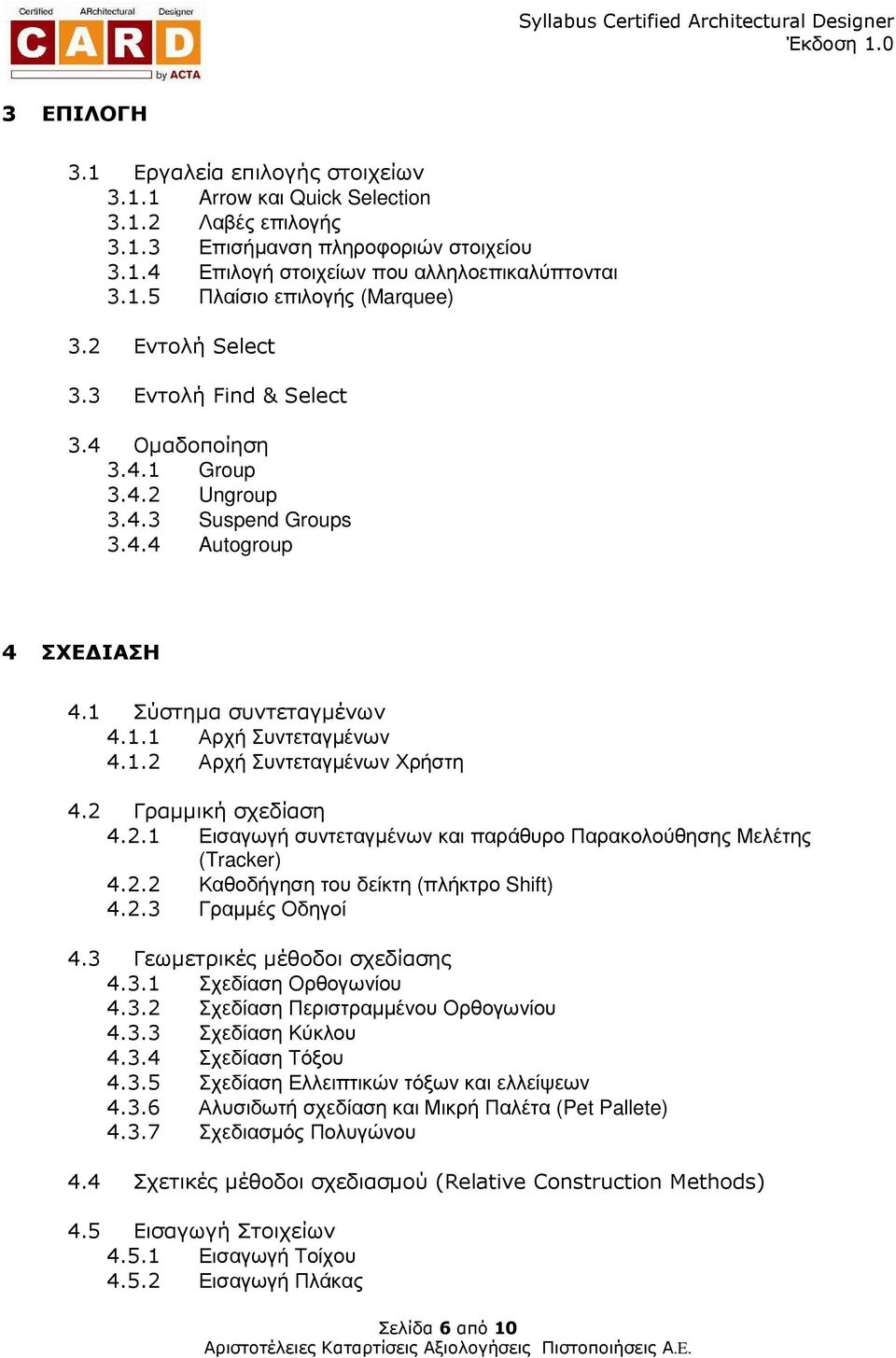

6 3 ΕΠΙΛΟΓΗ 3.1 Εργαλεία επιλογής στοιχείων Arrow και Quick Selection Λαβές επιλογής Επισήµανση πληροφοριών στοιχείου Επιλογή στοιχείων που αλληλοεπικαλύπτονται Πλαίσιο επιλογής (Marquee) 3.2 Εντολή Select 3.3 Εντολή Find & Select 3.4 Οµαδοποίηση Group Ungroup Suspend Groups Autogroup 4 ΣΧΕ ΙΑΣΗ 4.1 Σύστηµα συντεταγµένων Αρχή Συντεταγµένων Αρχή Συντεταγµένων Χρήστη 4.2 Γραµµική σχεδίαση Εισαγωγή συντεταγµένων και παράθυρο Παρακολούθησης Μελέτης (Tracker) Καθοδήγηση του δείκτη (πλήκτρο Shift) Γραµµές Οδηγοί 4.3 Γεωµετρικές µέθοδοι σχεδίασης Σχεδίαση Ορθογωνίου Σχεδίαση Περιστραµµένου Ορθογωνίου Σχεδίαση Κύκλου Σχεδίαση Τόξου Σχεδίαση Ελλειπτικών τόξων και ελλείψεων Αλυσιδωτή σχεδίαση και Μικρή Παλέτα (Pet Pallete) Σχεδιασµός Πολυγώνου 4.4 Σχετικές µέθοδοι σχεδιασµού (Relative Construction Methods) 4.5 Εισαγωγή Στοιχείων Εισαγωγή Τοίχου Εισαγωγή Πλάκας Σελίδα 6 από 10

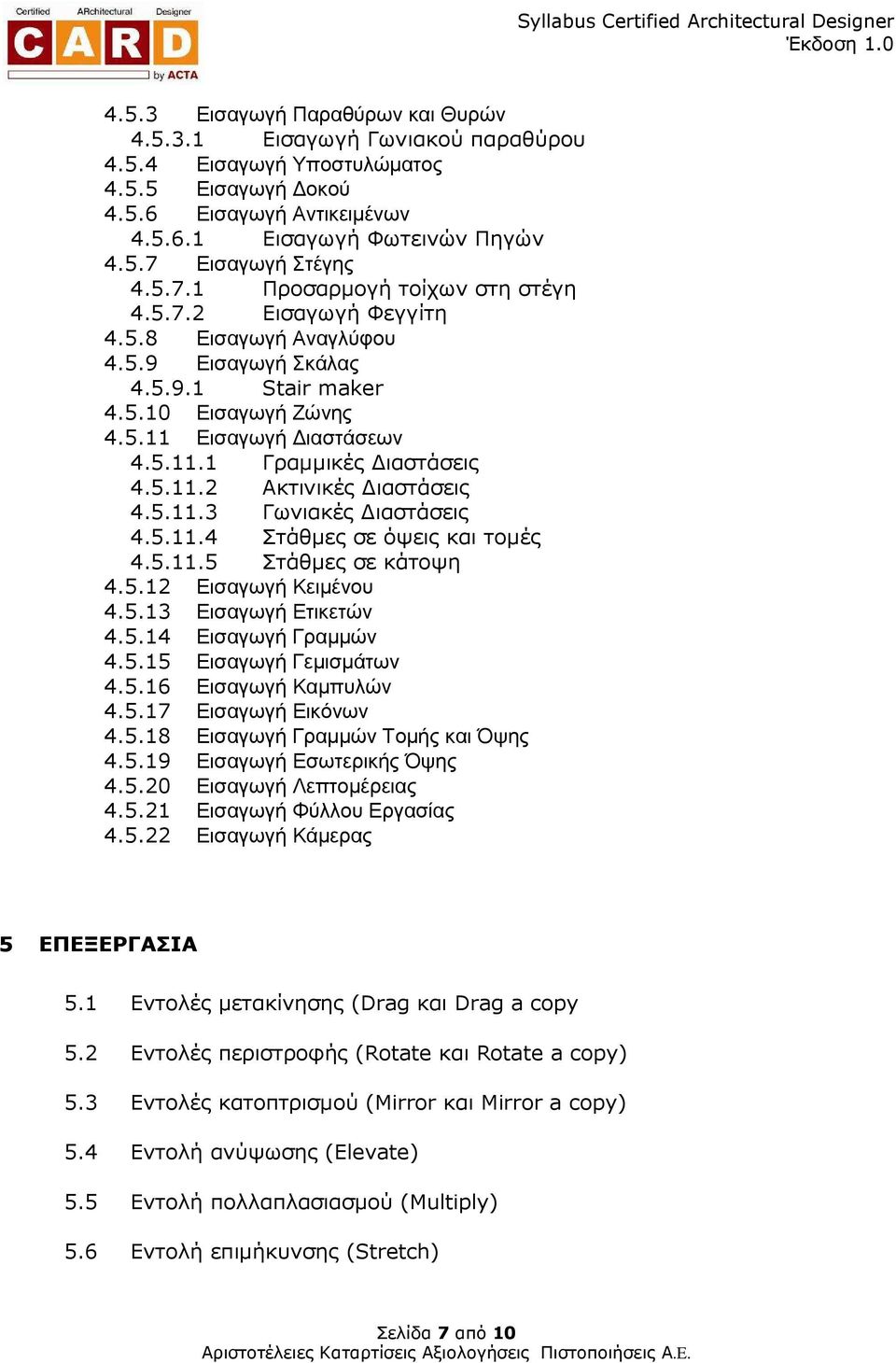

7 4.5.3 Εισαγωγή Παραθύρων και Θυρών Εισαγωγή Γωνιακού παραθύρου Εισαγωγή Υποστυλώµατος Εισαγωγή οκού Εισαγωγή Αντικειµένων Εισαγωγή Φωτεινών Πηγών Εισαγωγή Στέγης Προσαρµογή τοίχων στη στέγη Εισαγωγή Φεγγίτη Εισαγωγή Αναγλύφου Εισαγωγή Σκάλας Stair maker Εισαγωγή Ζώνης Εισαγωγή ιαστάσεων Γραµµικές ιαστάσεις Ακτινικές ιαστάσεις Γωνιακές ιαστάσεις Στάθµες σε όψεις και τοµές Στάθµες σε κάτοψη Εισαγωγή Κειµένου Εισαγωγή Ετικετών Εισαγωγή Γραµµών Εισαγωγή Γεµισµάτων Εισαγωγή Καµπυλών Εισαγωγή Εικόνων Εισαγωγή Γραµµών Τοµής και Όψης Εισαγωγή Εσωτερικής Όψης Εισαγωγή Λεπτοµέρειας Εισαγωγή Φύλλου Εργασίας Εισαγωγή Κάµερας 5 ΕΠΕΞΕΡΓΑΣΙΑ 5.1 Εντολές µετακίνησης (Drag και Drag a copy 5.2 Εντολές περιστροφής (Rotate και Rotate a copy) 5.3 Εντολές κατοπτρισµού (Mirror και Mirror a copy) 5.4 Εντολή ανύψωσης (Elevate) 5.5 Εντολή πολλαπλασιασµού (Multiply) 5.6 Εντολή επιµήκυνσης (Stretch) Σελίδα 7 από 10

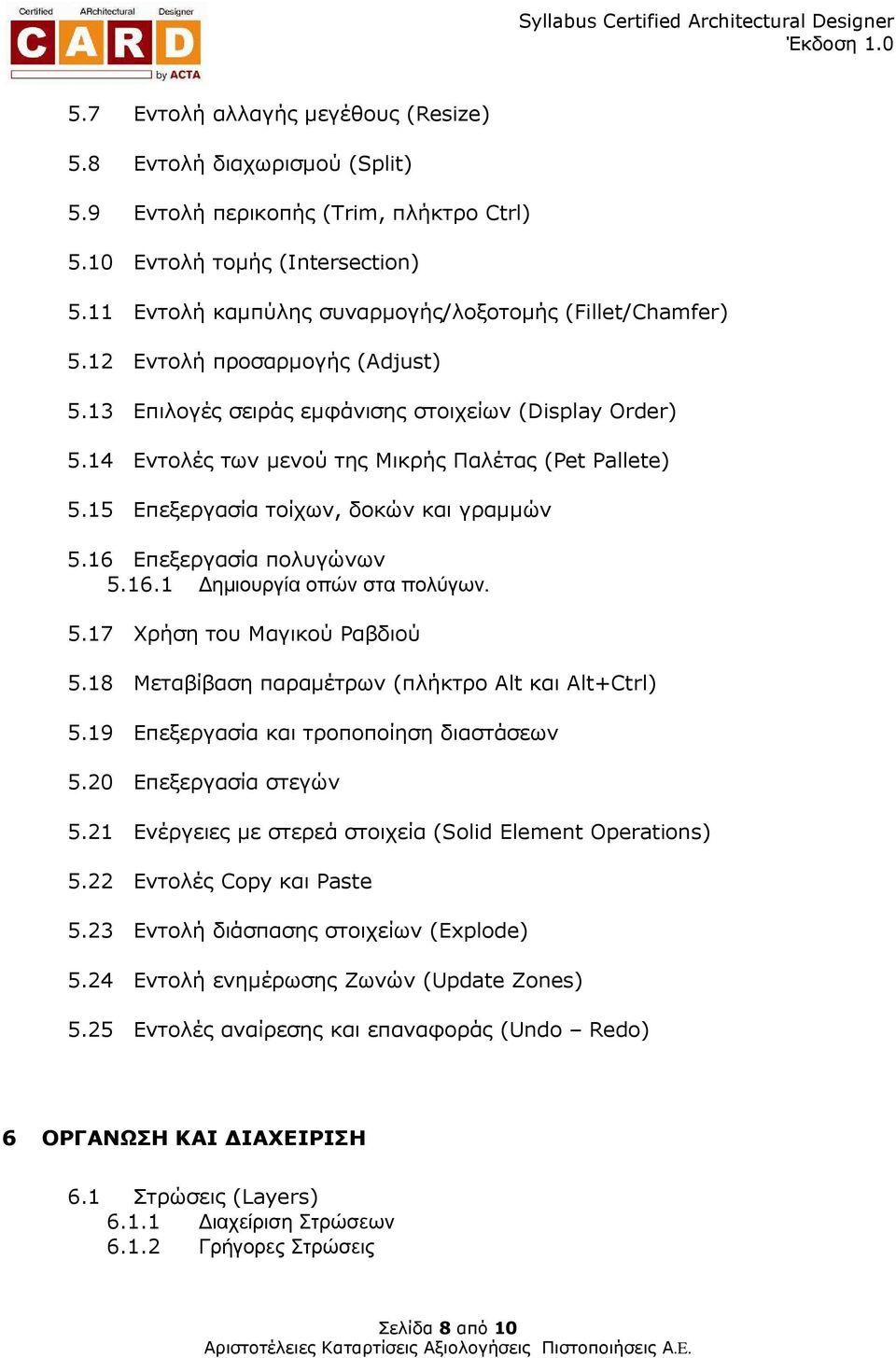

8 5.7 Εντολή αλλαγής µεγέθους (Resize) 5.8 Εντολή διαχωρισµού (Split) 5.9 Εντολή περικοπής (Trim, πλήκτρο Ctrl) 5.10 Εντολή τοµής (Intersection) 5.11 Εντολή καµπύλης συναρµογής/λοξοτοµής (Fillet/Chamfer) 5.12 Εντολή προσαρµογής (Adjust) 5.13 Επιλογές σειράς εµφάνισης στοιχείων (Display Order) 5.14 Εντολές των µενού της Μικρής Παλέτας (Pet Pallete) 5.15 Επεξεργασία τοίχων, δοκών και γραµµών 5.16 Επεξεργασία πολυγώνων ηµιουργία οπών στα πολύγων Χρήση του Μαγικού Ραβδιού 5.18 Μεταβίβαση παραµέτρων (πλήκτρο Alt και Alt+Ctrl) 5.19 Επεξεργασία και τροποποίηση διαστάσεων 5.20 Επεξεργασία στεγών 5.21 Ενέργειες µε στερεά στοιχεία (Solid Element Operations) 5.22 Εντολές Copy και Paste 5.23 Εντολή διάσπασης στοιχείων (Explode) 5.24 Εντολή ενηµέρωσης Ζωνών (Update Zones) 5.25 Εντολές αναίρεσης και επαναφοράς (Undo Redo) 6 ΟΡΓΑΝΩΣΗ ΚΑΙ ΙΑΧΕΙΡΙΣΗ 6.1 Στρώσεις (Layers) ιαχείριση Στρώσεων Γρήγορες Στρώσεις Σελίδα 8 από 10

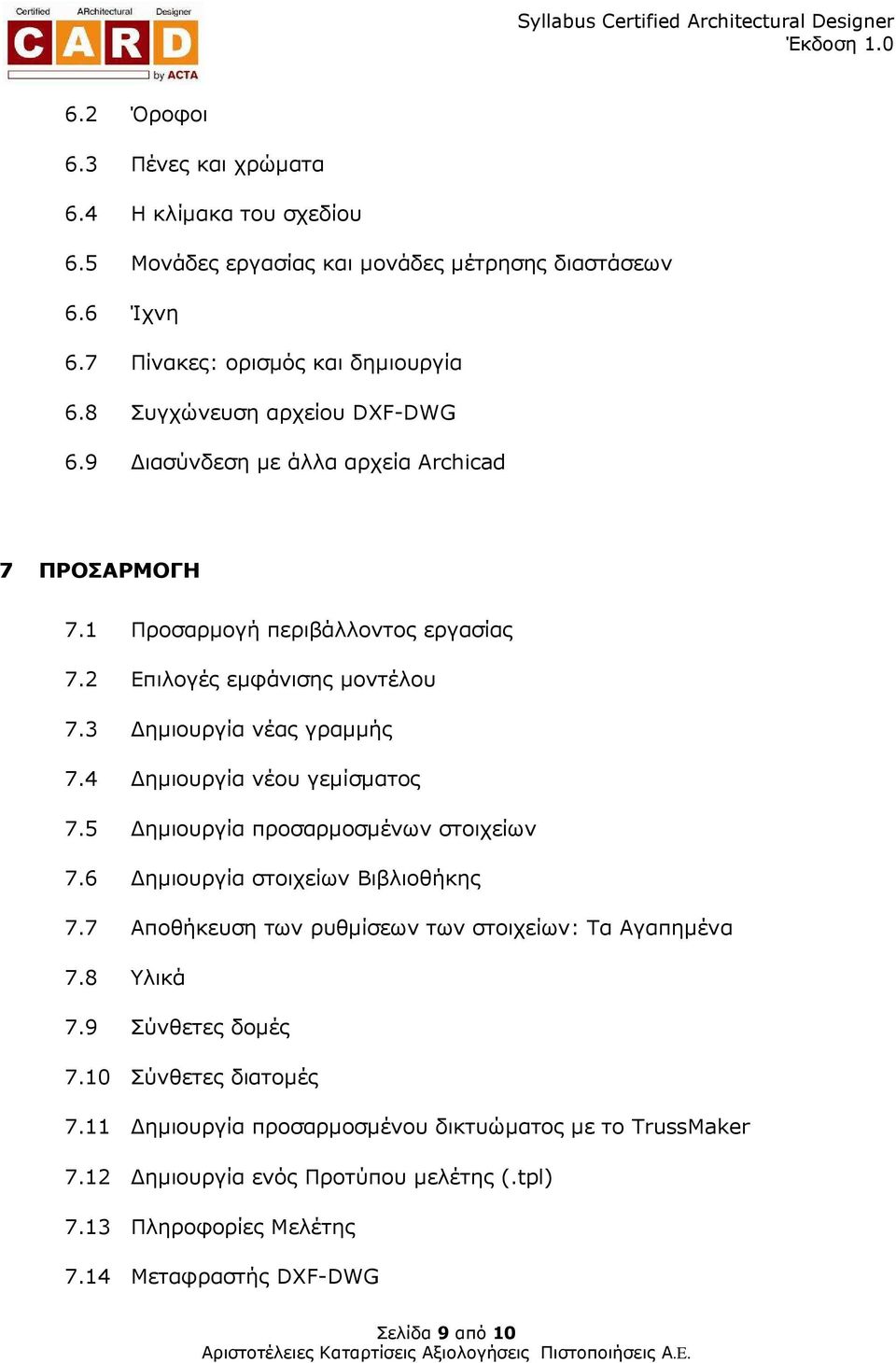

9 6.2 Όροφοι 6.3 Πένες και χρώµατα 6.4 Η κλίµακα του σχεδίου 6.5 Μονάδες εργασίας και µονάδες µέτρησης διαστάσεων 6.6 Ίχνη 6.7 Πίνακες: ορισµός και δηµιουργία 6.8 Συγχώνευση αρχείου DXF-DWG 6.9 ιασύνδεση µε άλλα αρχεία Archicad 7 ΠΡΟΣΑΡΜΟΓΗ 7.1 Προσαρµογή περιβάλλοντος εργασίας 7.2 Επιλογές εµφάνισης µοντέλου 7.3 ηµιουργία νέας γραµµής 7.4 ηµιουργία νέου γεµίσµατος 7.5 ηµιουργία προσαρµοσµένων στοιχείων 7.6 ηµιουργία στοιχείων Βιβλιοθήκης 7.7 Αποθήκευση των ρυθµίσεων των στοιχείων: Τα Αγαπηµένα 7.8 Υλικά 7.9 Σύνθετες δοµές 7.10 Σύνθετες διατοµές 7.11 ηµιουργία προσαρµοσµένου δικτυώµατος µε το TrussMaker 7.12 ηµιουργία ενός Προτύπου µελέτης (.tpl) 7.13 Πληροφορίες Μελέτης 7.14 Μεταφραστής DXF-DWG Σελίδα 9 από 10

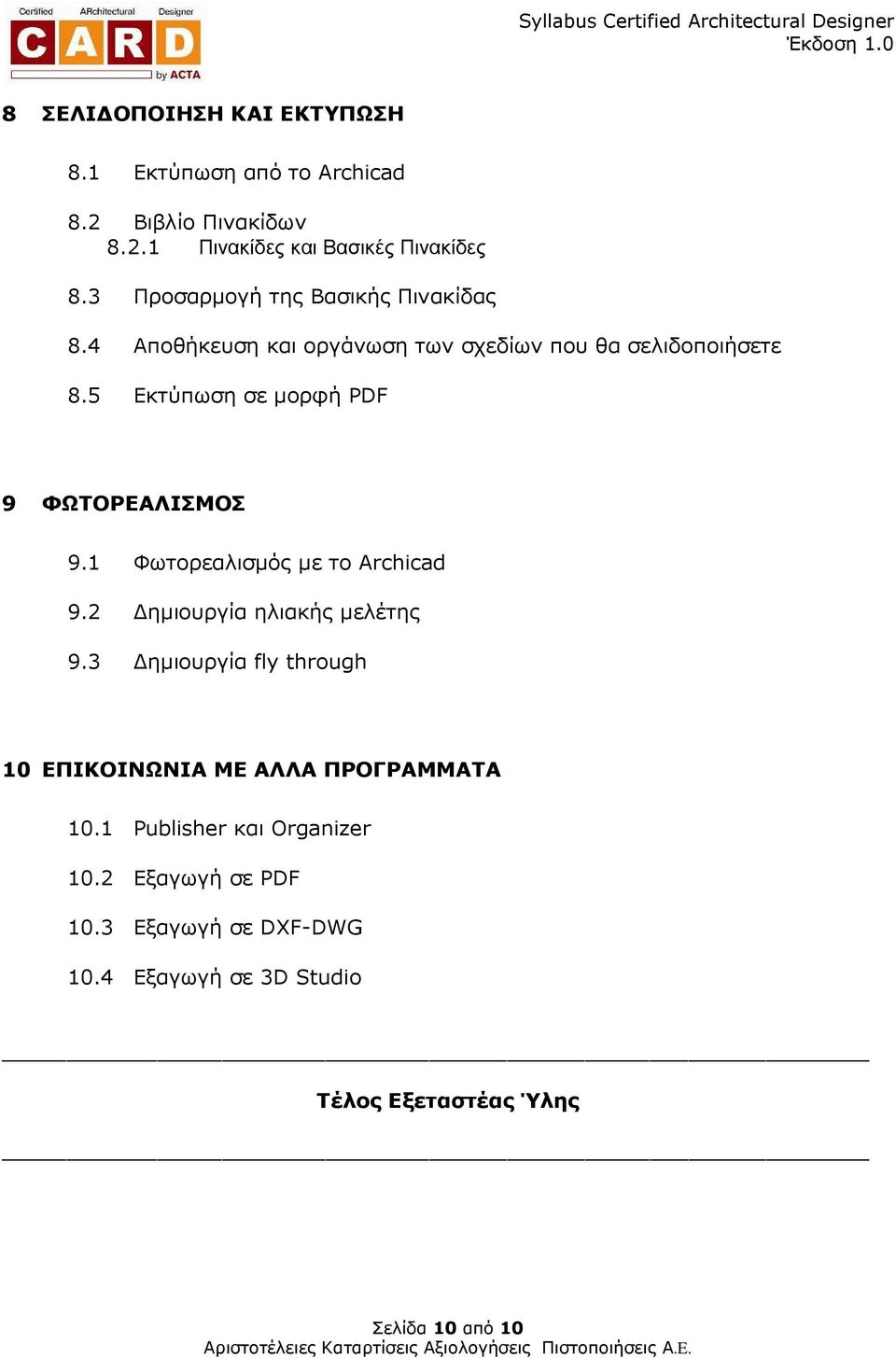

10 8 ΣΕΛΙ ΟΠΟΙΗΣΗ ΚΑΙ ΕΚΤΥΠΩΣΗ 8.1 Εκτύπωση από το Archicad 8.2 Βιβλίο Πινακίδων Πινακίδες και Βασικές Πινακίδες 8.3 Προσαρµογή της Βασικής Πινακίδας 8.4 Αποθήκευση και οργάνωση των σχεδίων που θα σελιδοποιήσετε 8.5 Εκτύπωση σε µορφή PDF 9 ΦΩΤΟΡΕΑΛΙΣΜΟΣ 9.1 Φωτορεαλισµός µε το Archicad 9.2 ηµιουργία ηλιακής µελέτης 9.3 ηµιουργία fly through 10 ΕΠΙΚΟΙΝΩΝΙΑ ΜΕ ΑΛΛΑ ΠΡΟΓΡΑΜΜΑΤΑ 10.1 Publisher και Organizer 10.2 Εξαγωγή σε PDF 10.3 Εξαγωγή σε DXF-DWG 10.4 Εξαγωγή σε 3D Studio Τέλος Εξεταστέας Ύλης Σελίδα 10 από 10
