1 Κωδικός Πακέτου ACTA - CCAD Τίτλος Πακέτου Certified Computer Aided Designer-AUTOCAD - ACTA Εκπαιδευτικές Ενότητες Είδος Προγράμματος Μέθοδος Διδασκαλίας Εισαγωγή στο Autocad Σχεδίαση με Συντεταγμένες Βασικές εντολές σχεδίασης Εντολές Οθόνης Επιλογή Αντικειμένων Εντολές Επεξεργασίας Layers Αρχεία Διαγραμμίσεις Κείμενο Διαστάσεις Blocks Διαχείριση και πληροφορίες αντικειμένων Εκτυπώσεις Εξειδικευμένα θέματα ή πακέτα λογισμικού Με διαλέξεις εργαστήρια CCAD Ενότητες που εξετάζονται αναλυτικά: 1. Εισαγωγή στο AutoCAD 1.1. Εγκατάσταση και Εκκίνηση του προγράμματος (επιλογή εγκατάστασης και των Express Tools) Πλαίσιο διαλόγου εκκίνησης (Startup, επιλογή Options καρτέλα System στο AutoCAD 2007, μεταβλητή STARTUP στο AutoCAD 2008) Άνοιγμα σχεδίου (Open a Drawing) Ξεκινώντας από την αρχή (Start from Scratch) Χρησιμοποίηση και ανάλυση των templates (Επιλογή Use a Template) Ανάλυση των περιοχών της κεντρικής οθόνης Περιοχή Σχεδίασης (Drawing Area) Γραμμή Εντολών (Command Line) Εργαλειοθήκες (Toolbars) Πτυσσόμενα μενού (Pull-Down Menus).

Εκτυπώσεις Εξειδικευμένα θέματα ή πακέτα λογισμικού Με διαλέξεις εργαστήρια CCAD Ενότητες που εξετάζονται αναλυτικά: 1.

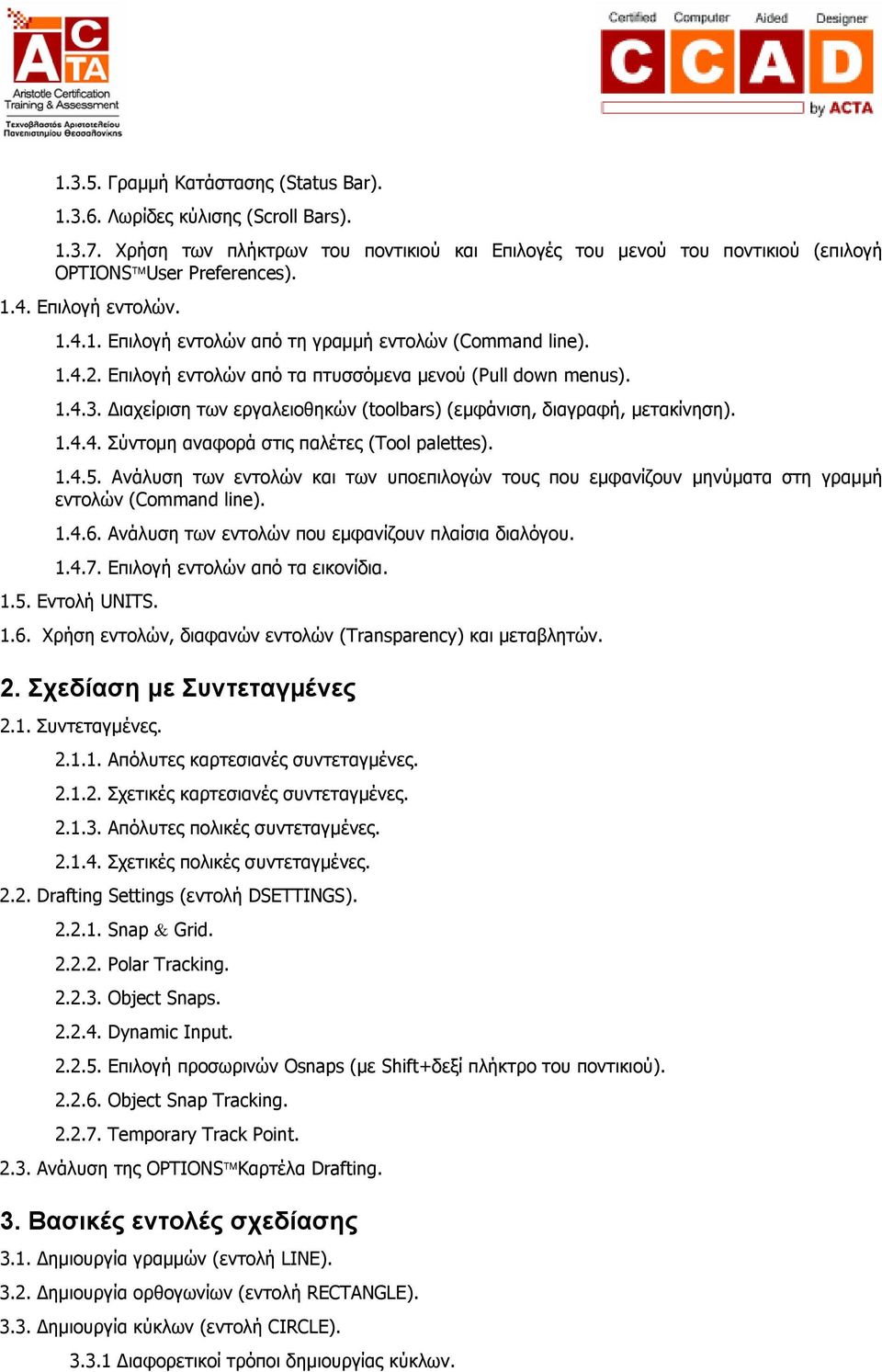

2 Γραμμή Κατάστασης (Status Bar) Λωρίδες κύλισης (Scroll Bars) Χρήση των πλήκτρων του ποντικιού και Επιλογές του μενού του ποντικιού (επιλογή OPTIONS User Preferences) Επιλογή εντολών Επιλογή εντολών από τη γραμμή εντολών (Command line) Επιλογή εντολών από τα πτυσσόμενα μενού (Pull down menus) Διαχείριση των εργαλειοθηκών (toolbars) (εμφάνιση, διαγραφή, μετακίνηση) Σύντομη αναφορά στις παλέτες (Tool palettes) Ανάλυση των εντολών και των υποεπιλογών τους που εμφανίζουν μηνύματα στη γραμμή εντολών (Command line) Ανάλυση των εντολών που εμφανίζουν πλαίσια διαλόγου Επιλογή εντολών από τα εικονίδια Εντολή UNITS Χρήση εντολών, διαφανών εντολών (Transparency) και μεταβλητών. 2. Σχεδίαση με Συντεταγμένες 2.1. Συντεταγμένες Απόλυτες καρτεσιανές συντεταγμένες Σχετικές καρτεσιανές συντεταγμένες Απόλυτες πολικές συντεταγμένες Σχετικές πολικές συντεταγμένες Drafting Settings (εντολή DSETTINGS) Snap & Grid Polar Tracking Object Snaps Dynamic Input Επιλογή προσωρινών Osnaps (με Shift+δεξί πλήκτρο του ποντικιού) Object Snap Tracking Temporary Track Point Ανάλυση της OPTIONS Καρτέλα Drafting. 3. Βασικές εντολές σχεδίασης 3.1. Δημιουργία γραμμών (εντολή LINE) Δημιουργία ορθογωνίων (εντολή RECTANGLE) Δημιουργία κύκλων (εντολή CIRCLE) Διαφορετικοί τρόποι δημιουργίας κύκλων.

Διαχείριση των εργαλειοθηκών (toolbars) (εμφάνιση, διαγραφή, μετακίνηση). 1.4.4. Σύντομη αναφορά στις παλέτες (Tool palettes). 1.4.5.

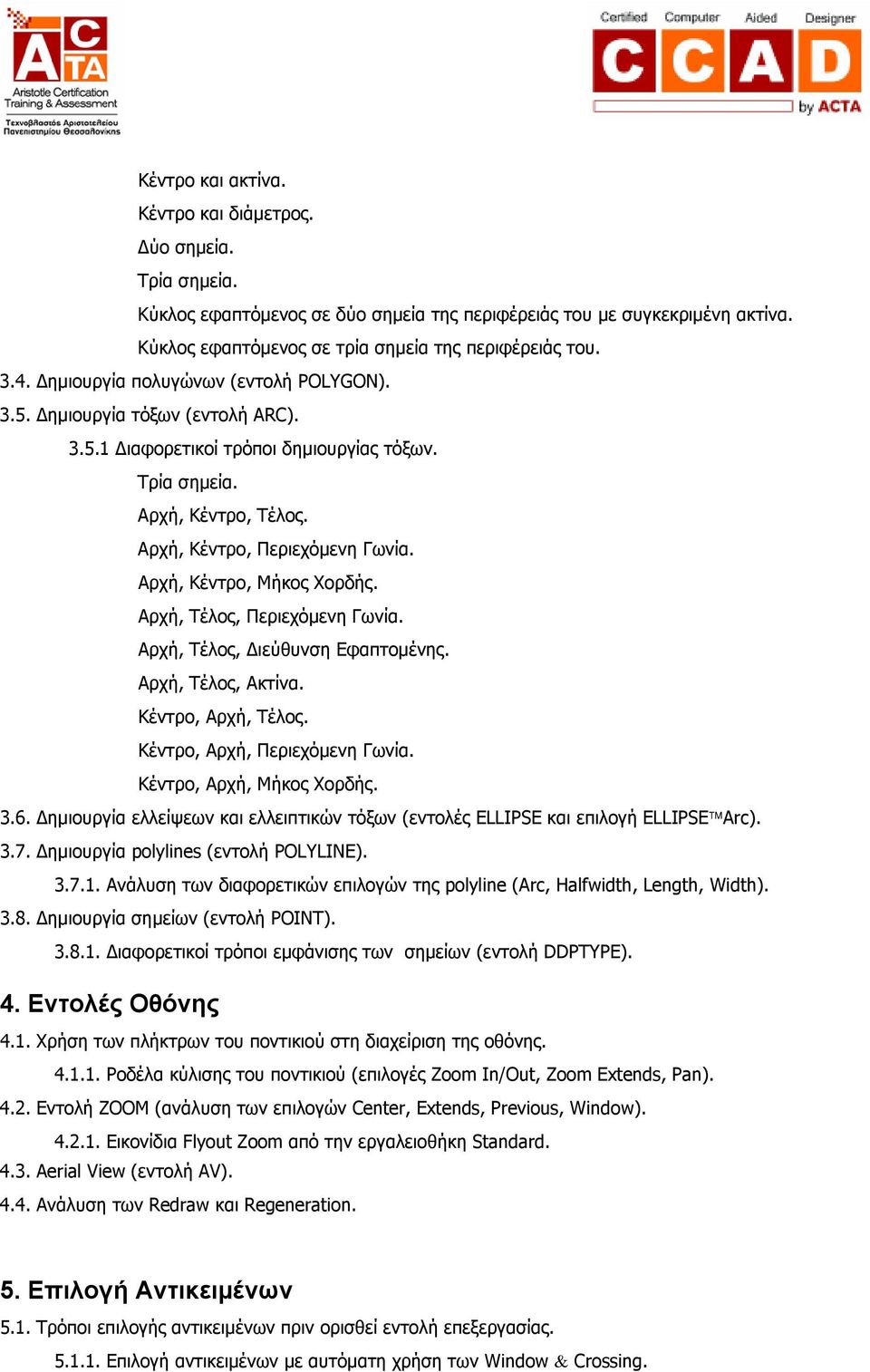

3 Κέντρο και ακτίνα. Κέντρο και διάμετρος. Δύο σημεία. Τρία σημεία. Κύκλος εφαπτόμενος σε δύο σημεία της περιφέρειάς του με συγκεκριμένη ακτίνα. Κύκλος εφαπτόμενος σε τρία σημεία της περιφέρειάς του Δημιουργία πολυγώνων (εντολή POLYGON) Δημιουργία τόξων (εντολή ARC) Διαφορετικοί τρόποι δημιουργίας τόξων. Τρία σημεία. Αρχή, Κέντρο, Τέλος. Αρχή, Κέντρο, Περιεχόμενη Γωνία. Αρχή, Κέντρο, Μήκος Χορδής. Αρχή, Τέλος, Περιεχόμενη Γωνία. Αρχή, Τέλος, Διεύθυνση Εφαπτομένης. Αρχή, Τέλος, Ακτίνα. Κέντρο, Αρχή, Τέλος. Κέντρο, Αρχή, Περιεχόμενη Γωνία. Κέντρο, Αρχή, Μήκος Χορδής Δημιουργία ελλείψεων και ελλειπτικών τόξων (εντολές ELLIPSE και επιλογή ELLIPSE Arc) Δημιουργία polylines (εντολή POLYLINE) Ανάλυση των διαφορετικών επιλογών της polyline (Arc, Halfwidth, Length, Width) Δημιουργία σημείων (εντολή POINT) Διαφορετικοί τρόποι εμφάνισης των σημείων (εντολή DDPTYPE). 4. Εντολές Οθόνης 4.1. Χρήση των πλήκτρων του ποντικιού στη διαχείριση της οθόνης Ροδέλα κύλισης του ποντικιού (επιλογές Zoom In/Out, Zoom Extends, Pan) Εντολή ZOOM (ανάλυση των επιλογών Center, Extends, Previous, Window) Εικονίδια Flyout Zoom από την εργαλειοθήκη Standard Aerial View (εντολή AV) Ανάλυση των Redraw και Regeneration. 5. Επιλογή Αντικειμένων 5.1. Τρόποι επιλογής αντικειμένων πριν ορισθεί εντολή επεξεργασίας Επιλογή αντικειμένων με αυτόματη χρήση των Window & Crossing.

Αρχή, Κέντρο, Μήκος Χορδής. Αρχή, Τέλος, Περιεχόμενη Γωνία. Αρχή, Τέλος, Διεύθυνση Εφαπτομένης. Αρχή, Τέλος, Ακτίνα. Κέντρο, Αρχή, Τέλος. Κέντρο, Αρχή, Περιεχόμενη Γωνία. Κέντρο, Αρχή, Μήκος Χορδής.

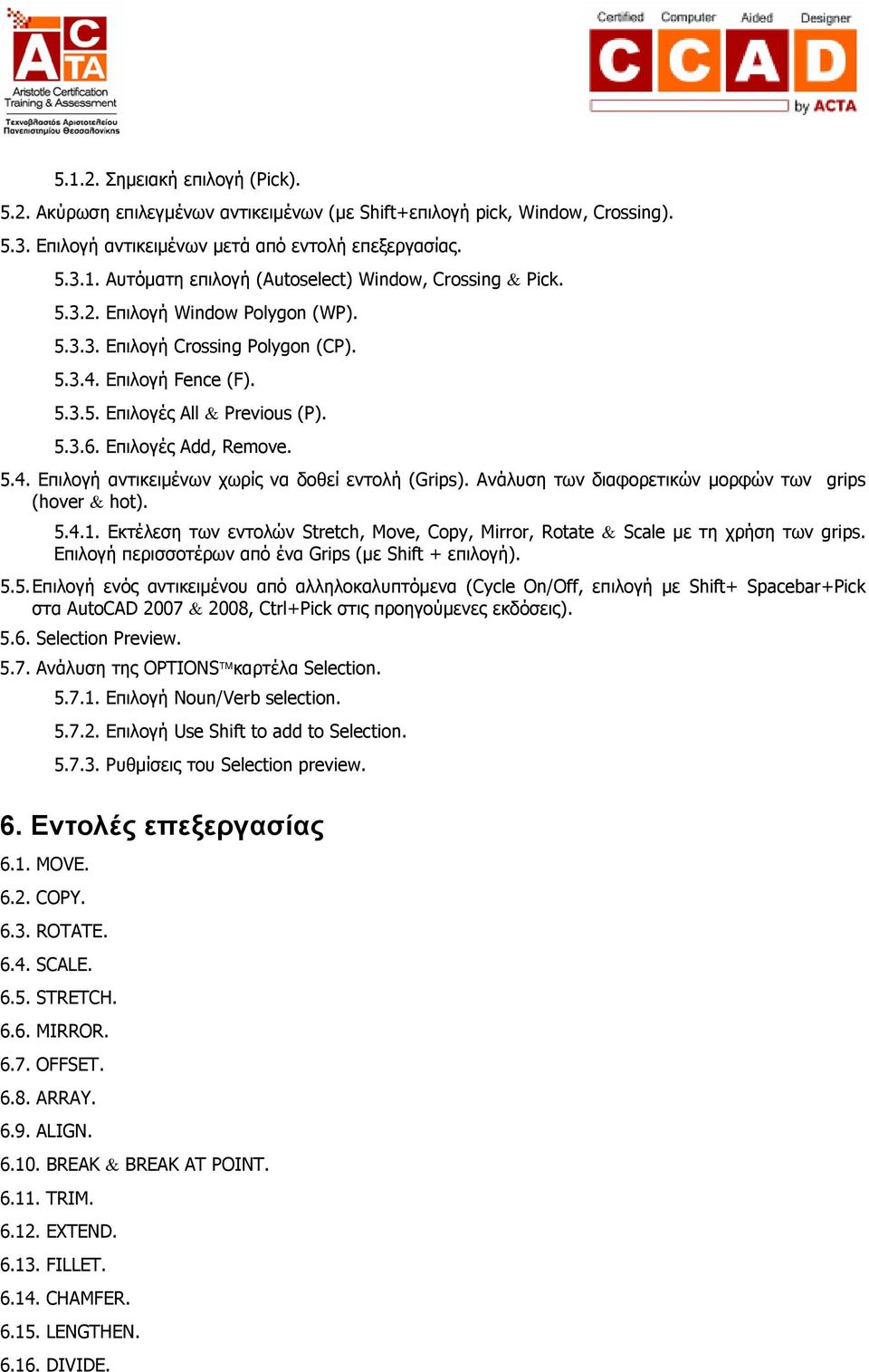

4 Σημειακή επιλογή (Pick) Ακύρωση επιλεγμένων αντικειμένων (με Shift+επιλογή pick, Window, Crossing) Επιλογή αντικειμένων μετά από εντολή επεξεργασίας Αυτόματη επιλογή (Autoselect) Window, Crossing & Pick Επιλογή Window Polygon (WP) Επιλογή Crossing Polygon (CP) Επιλογή Fence (F) Επιλογές All & Previous (P) Επιλογές Add, Remove Επιλογή αντικειμένων χωρίς να δοθεί εντολή (Grips). Ανάλυση των διαφορετικών μορφών των grips (hover & hot) Εκτέλεση των εντολών Stretch, Move, Copy, Mirror, Rotate & Scale με τη χρήση των grips. Επιλογή περισσοτέρων από ένα Grips (με Shift + επιλογή) Επιλογή ενός αντικειμένου από αλληλοκαλυπτόμενα (Cycle On/Off, επιλογή με Shift+ Spacebar+Pick στα AutoCAD 2007 & 2008, Ctrl+Pick στις προηγούμενες εκδόσεις) Selection Preview Ανάλυση της OPTIONS καρτέλα Selection Επιλογή Noun/Verb selection Επιλογή Use Shift to add to Selection Ρυθμίσεις του Selection preview. 6. Εντολές επεξεργασίας 6.1. MOVE COPY ROTATE SCALE STRETCH MIRROR OFFSET ARRAY ALIGN BREAK & BREAK AT POINT TRIM EXTEND FILLET CHAMFER LENGTHEN DIVIDE.

Ανάλυση των διαφορετικών μορφών των grips (hover & hot). 5.4.1. Εκτέλεση των εντολών Stretch, Move, Copy, Mirror, Rotate & Scale με τη χρήση των grips.

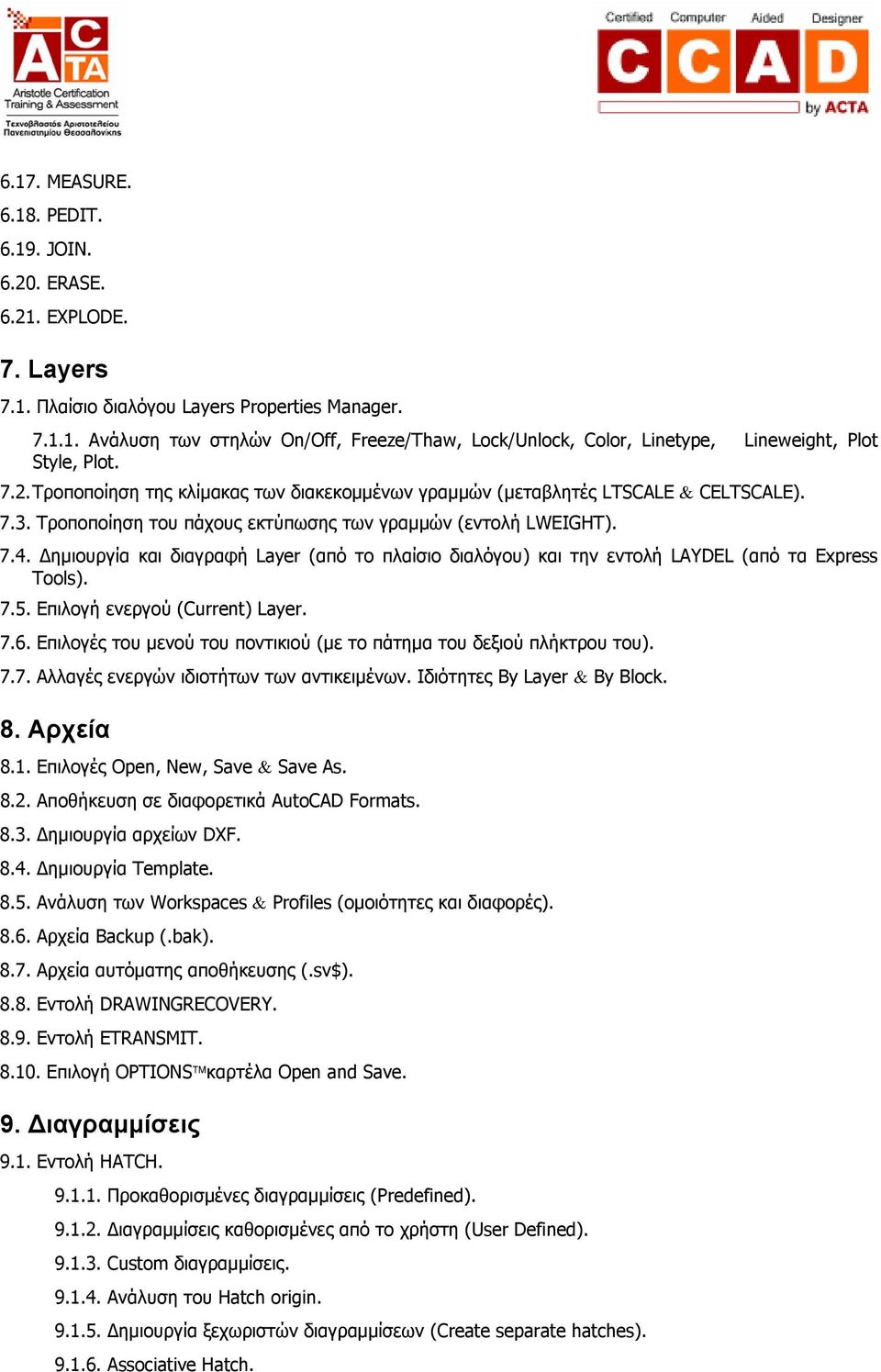

5 6.17. MEASURE PEDIT JOIN ERASE EXPLODE. 7. Layers 7.1. Πλαίσιο διαλόγου Layers Properties Manager Ανάλυση των στηλών On/Off, Freeze/Thaw, Lock/Unlock, Color, Linetype, Lineweight, Plot Style, Plot Τροποποίηση της κλίμακας των διακεκομμένων γραμμών (μεταβλητές LTSCALE & CELTSCALE) Τροποποίηση του πάχους εκτύπωσης των γραμμών (εντολή LWEIGHT) Δημιουργία και διαγραφή Layer (από το πλαίσιο διαλόγου) και την εντολή LAYDEL (από τα Express Tools) Επιλογή ενεργού (Current) Layer Επιλογές του μενού του ποντικιού (με το πάτημα του δεξιού πλήκτρου του) Αλλαγές ενεργών ιδιοτήτων των αντικειμένων. Ιδιότητες By Layer & By Block. 8. Αρχεία 8.1. Επιλογές Open, New, Save & Save As Αποθήκευση σε διαφορετικά AutoCAD Formats Δημιουργία αρχείων DXF Δημιουργία Template Ανάλυση των Workspaces & Profiles (ομοιότητες και διαφορές) Αρχεία Backup (.bak) Αρχεία αυτόματης αποθήκευσης (.sv$) Εντολή DRAWINGRECOVERY Εντολή ETRANSMIT Επιλογή OPTIONS καρτέλα Open and Save. 9. Διαγραμμίσεις 9.1. Εντολή HATCH Προκαθορισμένες διαγραμμίσεις (Predefined) Διαγραμμίσεις καθορισμένες από το χρήστη (User Defined) Custom διαγραμμίσεις Ανάλυση του Hatch origin Δημιουργία ξεχωριστών διαγραμμίσεων (Create separate hatches) Associative Hatch.

Δημιουργία και διαγραφή Layer (από το πλαίσιο διαλόγου) και την εντολή LAYDEL (από τα Express Tools). 7.5. Επιλογή ενεργού (Current) Layer. 7.6.

6 Διαχείριση των εσωτερικών ορίων (Islands) Gap tolerance Διαγραμμίσεις Gradient (επιλογή HATCH καρτέλα Gradient) Διόρθωση διαγραμμίσεων (εντολή HATCHEDIT) Double click Editing (επιλογή OPTIONS καρτέλα User Preferences) Εντολή SUPERHATCH (των Express Tools) Εντολή IMAGEFRAME. 10. Κείμενο Δημιουργία στυλ κειμένου (εντολή STYLE) Ανάλυση των διαφορετικών μορφών γραμματοσειρών.shx (Shape) και.ttf (True Type Fonts) Δημιουργία Single Line text (εντολές TEXT, DTEXT) Στοίχιση κειμένου (Justify text) Επιλογή κατάλληλου ύψους κειμένου ανάλογα με την κλίμακα εκτύπωσης Δημιουργία Multiline Text (εντολή MTEXT) Σύντομη επεξήγηση των επιλογών της Mtext. Βοηθητικό μενού με το πάτημα του δεξιού πλήκτρου του ποντικιού Διόρθωση κειμένου (εντολή DDEDIT) Εντολή JUSTIFYTEXT Εντολή SCALETEXT Επιλογή Rotate Text (των Express Tools, εντολή TORIENT). 11. Διαστάσεις Τοποθέτηση Διαστάσεων Linear Dimension (εντολή DIMLINEAR) Aligned Dimension (εντολή DIMALIGNED) Radius Dimension (εντολή DIMRADIUS) Diameter Dimension (εντολή DIMDIAMETER) Angular Dimension (εντολή DIMANGULAR) Ordinate Dimension (εντολή DIMORDINATE) Continued Dimension (εντολή DIMCONTINUE) Baseline Dimension (εντολή DIMBASELINE) Dim Αrc (εντολή DIMARC) Ανάλυση του Dimension Style Manager (εντολή DIMSTYLE) Τροποποίηση Διαστάσεων μέσα από το βοηθητικό menu (με το πάτημα του δεξιού πλήκτρου του ποντικιού) Dimension Update.

shx (Shape) και.ttf (True Type Fonts). 10.2. Δημιουργία Single Line text (εντολές TEXT, DTEXT). 10.2.1. Στοίχιση κειμένου (Justify text). 10.3.

7 Dimension Text Edit (εντολή DIMTEDIT). 12. Blocks Δημιουργία blocks Make Block (εντολή BLOCK) Επιλογή ByBlock Αποθήκευση Block και τμήματος σχεδίου (εντολή WBLOCK) Εισαγωγή Block (εντολή INSERT) Τροποποίηση μπλοκ (εντολή REFEDIT) Ανάλυση του Block Editor (εντολή BEDIT). 13. Διαχείριση και πληροφορίες αντικειμένων Παλέτα properties (Ctrl + 1). Επιλογή αντικειμένων και τροποποίησή τους AutoCAD Design Center (Ctrl + 2) Tool Palettes (Ctrl + 3) Εντολές Πληροφορίας αντικειμένων Θέση σημείου (εντολή ID) Απόσταση σημείων (εντολή DIST) Εμβαδόν (εντολή AREA). 14. Εκτύπωση Plotter Manager (εντολή PLOTTERMANAGER) Εκτύπωση σε αρχείο. Δημιουργία αρχείων.plt, dwf &.pdf Plot Style Tables (κατηγορίες.ctb &.stb) Page setup manager (εντολή PAGESETUP) Plot Area Plot Scale Εντολή SCALELISTEDIT Plot Options (επιλογές Plot with plot styles & Plot object lineweights) Plot Preview Εντολή PLOT Γενική αναφορά στα Layouts Δημιουργία κινητών παραθύρων και εμφάνιση διαφορετικών κλιμάκων σ αυτά (με την εντολή MVIEW και την εργαλειοθήκη Viewports).

Επιλογή αντικειμένων και τροποποίησή τους. 13.2. AutoCAD Design Center (Ctrl + 2). 13.3. Tool Palettes (Ctrl + 3). 13.4. Εντολές Πληροφορίας αντικειμένων. 13.4.1. Θέση σημείου (εντολή ID). 13.4.2. Απόσταση σημείων (εντολή DIST).

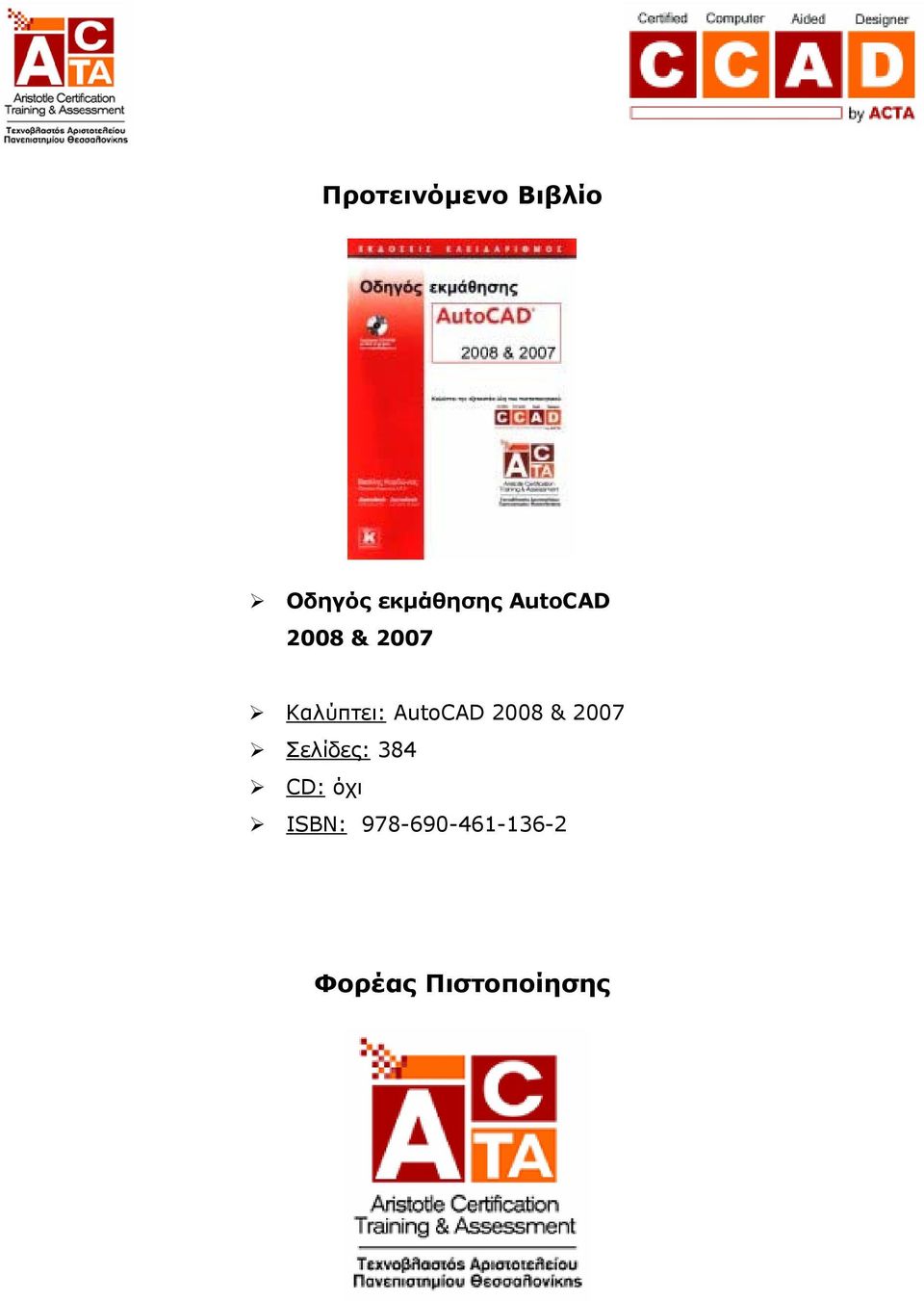

8 Προτεινόμενο Βιβλίο Οδηγός εκμάθησης AutoCAD 2008 & 2007 Καλύπτει: AutoCAD 2008 & 2007 Σελίδες: 384 CD: όχι ISBN: Φορέας Πιστοποίησης

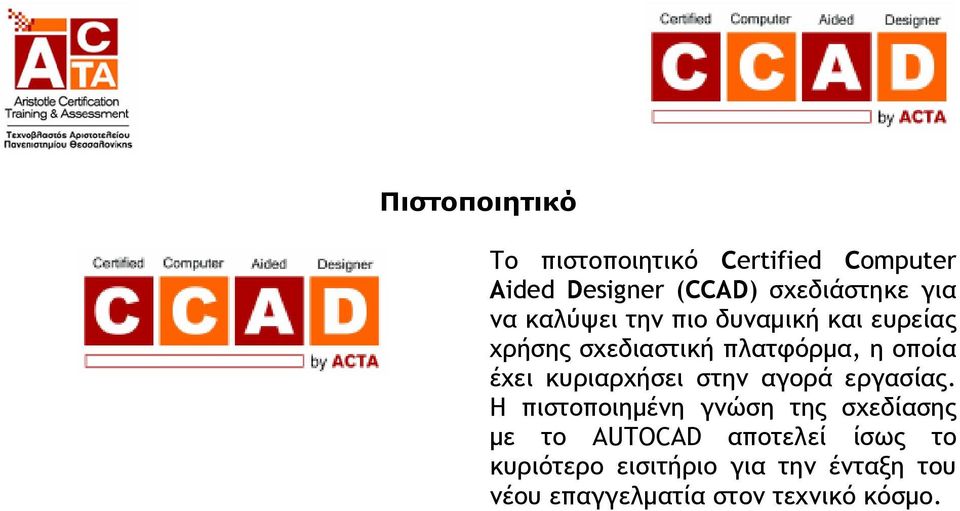

9 Πιστοποιητικό Το πιστοποιητικό Certified Computer Aided Designer (CCAD) σχεδιάστηκε για να καλύψει την πιο δυναμική και ευρείας χρήσης σχεδιαστική πλατφόρμα, η οποία έχει κυριαρχήσει στην αγορά εργασίας. Η πιστοποιημένη γνώση της σχεδίασης με το AUTOCAD αποτελεί ίσως το κυριότερο εισιτήριο για την ένταξη του νέου επαγγελματία στον τεχνικό κόσμο.
