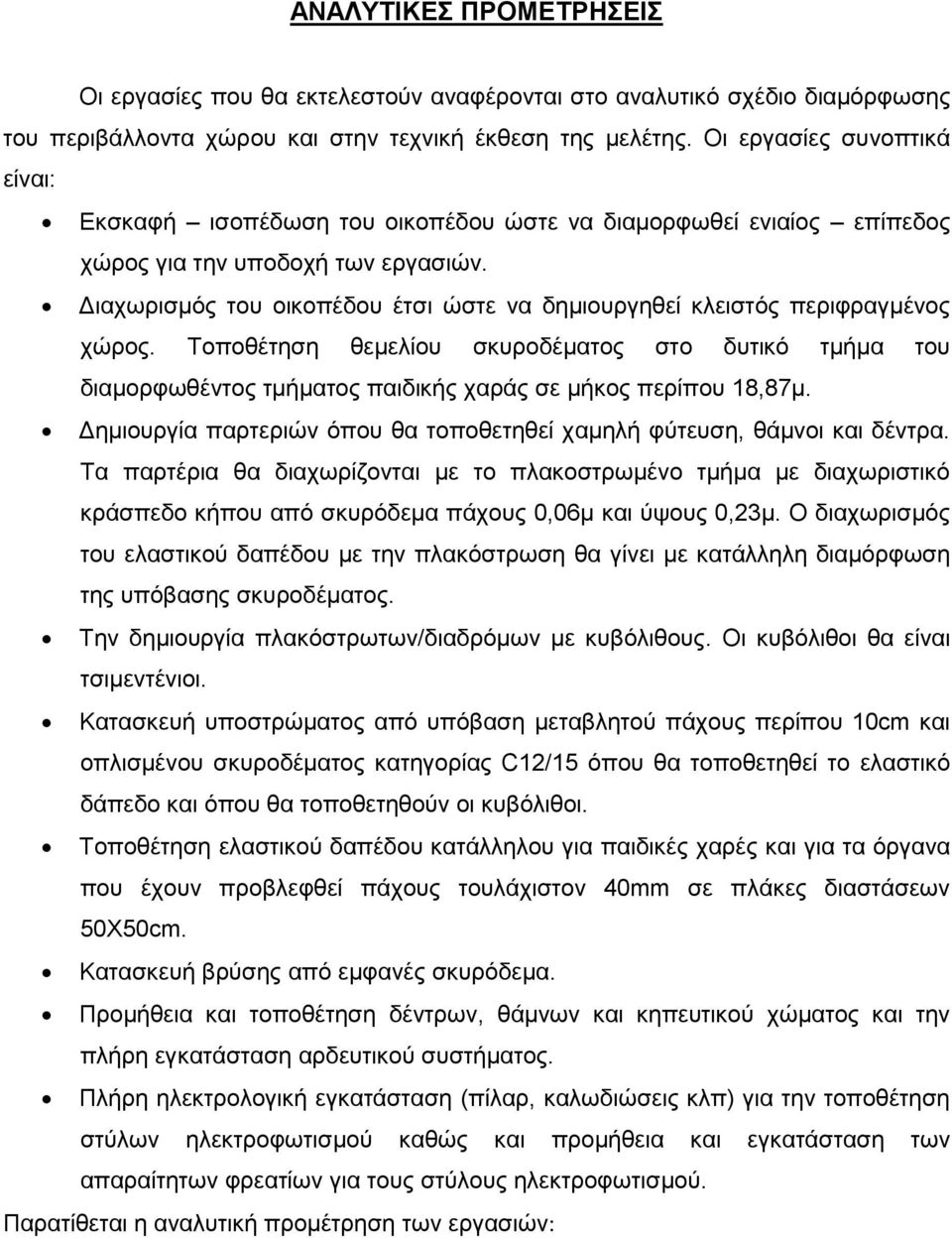

1 ΑΝΑΛΥΤΙΚΕΣ ΠΡΟΜΕΤΡΗΣΕΙΣ Οι εργασίες που θα εκτελεστούν αναφέρονται στο αναλυτικό σχέδιο διαμόρφωσης του περιβάλλοντα χώρου και στην τεχνική έκθεση της μελέτης. Οι εργασίες συνοπτικά είναι: Εκσκαφή ισοπέδωση του οικοπέδου ώστε να διαμορφωθεί ενιαίος επίπεδος χώρος για την υποδοχή των εργασιών. Διαχωρισμός του οικοπέδου έτσι ώστε να δημιουργηθεί κλειστός περιφραγμένος χώρος. Τοποθέτηση θεμελίου σκυροδέματος στο δυτικό τμήμα του διαμορφωθέντος τμήματος παιδικής χαράς σε μήκος περίπου 18,87μ. Δημιουργία παρτεριών όπου θα τοποθετηθεί χαμηλή φύτευση, θάμνοι και δέντρα. Τα παρτέρια θα διαχωρίζονται με το πλακοστρωμένο τμήμα με διαχωριστικό κράσπεδο κήπου από σκυρόδεμα πάχους 0,06μ και ύψους 0,23μ. Ο διαχωρισμός του ελαστικού δαπέδου με την πλακόστρωση θα γίνει με κατάλληλη διαμόρφωση της υπόβασης σκυροδέματος. Την δημιουργία πλακόστρωτων/διαδρόμων με κυβόλιθους. Οι κυβόλιθοι θα είναι τσιμεντένιοι. Κατασκευή υποστρώματος από υπόβαση μεταβλητού πάχους περίπου 10cm και οπλισμένου σκυροδέματος κατηγορίας C12/15 όπου θα τοποθετηθεί το ελαστικό δάπεδο και όπου θα τοποθετηθούν οι κυβόλιθοι. Τοποθέτηση ελαστικού δαπέδου κατάλληλου για παιδικές χαρές και για τα όργανα που έχουν προβλεφθεί πάχους τουλάχιστον 40mm σε πλάκες διαστάσεων 50Χ50cm. Κατασκευή βρύσης από εμφανές σκυρόδεμα. Προμήθεια και τοποθέτηση δέντρων, θάμνων και κηπευτικού χώματος και την πλήρη εγκατάσταση αρδευτικού συστήματος. Πλήρη ηλεκτρολογική εγκατάσταση (πίλαρ, καλωδιώσεις κλπ) για την τοποθέτηση στύλων ηλεκτροφωτισμού καθώς και προμήθεια και εγκατάσταση των απαραίτητων φρεατίων για τους στύλους ηλεκτροφωτισμού. Παρατίθεται η αναλυτική προμέτρηση των εργασιών

2 1. ΧΩΜΑΤΟΥΡΓΙΚΑ 1.1 Γενικές εκσκαφές σε έδαφος γαιώδες-ημιβραχώδες Υπολογίζεται γενική εκσκαφή σε όλο το οικόπεδο κατά μέσο όρο 20εκ. Από αναλυτικό σχέδιο: 370m2*0,20 = 74,m3 75,00m3 1.2 Εκσκαφές θεμελίων τεχνικών έργων Εκσκαφή στο τμήμα όπου θα τοποθετηθεί το θεμέλιο για την ξύλινη περίφραξη και η βρύση: 18,87*0,30*0,40+1,20*0,50*1,00 = 2,86m3 3,00m3 1.3 Βάση οδοστρωσίας μεταβλητού πάχους Τοποθετείται όπου θα πέσει σκυρόδεμα (περιοχές ελαστικού δαπέδου, περιοχές κυβόλιθου και στο θεμέλιο της περίφραξης) (55,17+53,07+52,39+64,25)*0,10+18,87*0,50*0,10 = 23,43m3 25,00m3 2. ΤΕΧΝΙΚΑ ΕΡΓΑ 2.1 Σκυρόδεμα κατηγορίας C12/15 για υπόστρωμα και στρώση καθαριότητας Περιοχές ελαστικού δαπέδου, κυβολίθων και βρύσης συν τα κράσπεδα: 229,25m2*0,10+1,20*1,00*0,10 = 23,05m3 25,00m Σκυρόδεμα κατηγορίας C16/20 και προσαύξηση λόγω μικρής κατασκευής Στο θεμέλιο περίφραξης και στην βρύση: 18,87*(0,40*0,20+0,20*0,20) = 2,26m3 1,40*0,30*1,20+0,40*1,20*0,80 = 0,888m3

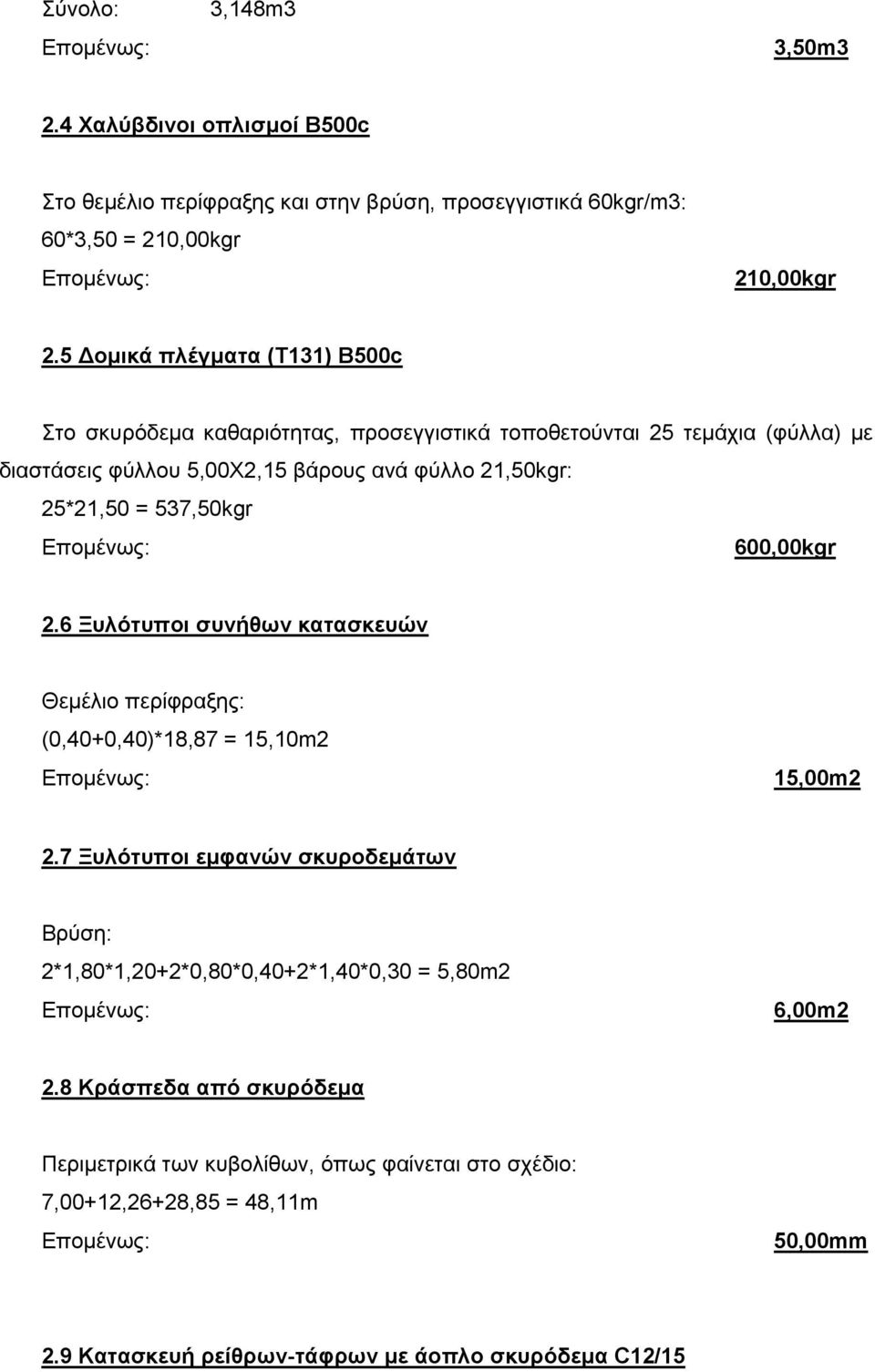

3 Σύνολο: 3,148m3 3,50m3 2.4 Χαλύβδινοι οπλισμοί Β500c Στο θεμέλιο περίφραξης και στην βρύση, προσεγγιστικά 60kgr/m3: 60*3,50 = 210,00kgr 210,00kgr 2.5 Δομικά πλέγματα (Τ131) Β500c Στο σκυρόδεμα καθαριότητας, προσεγγιστικά τοποθετούνται 25 τεμάχια (φύλλα) με διαστάσεις φύλλου 5,00Χ2,15 βάρους ανά φύλλο 21,50kgr: 25*21,50 = 537,50kgr 600,00kgr 2.6 Ξυλότυποι συνήθων κατασκευών Θεμέλιο περίφραξης: (0,40+0,40)*18,87 = 15,10m2 15,00m2 2.7 Ξυλότυποι εμφανών σκυροδεμάτων Βρύση: 2*1,80*1,20+2*0,80*0,40+2*1,40*0,30 = 5,80m2 6,00m2 2.8 Κράσπεδα από σκυρόδεμα Περιμετρικά των κυβολίθων, όπως φαίνεται στο σχέδιο: 7,00+12,26+28,85 = 48,11m 50,00mm 2.9 Κατασκευή ρείθρων-τάφρων με άοπλο σκυρόδεμα C12/15

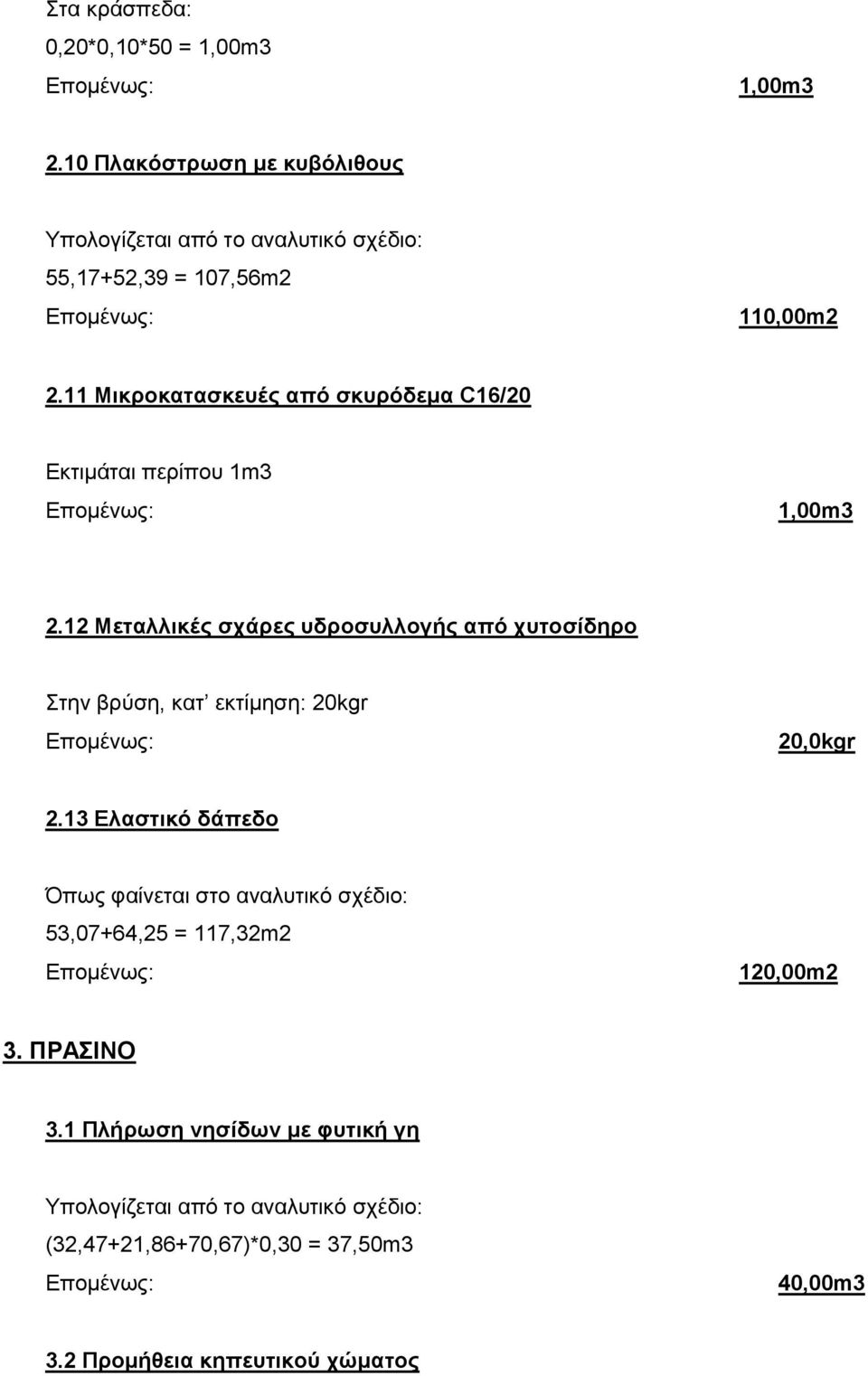

4 Στα κράσπεδα: 0,20*0,10*50 = 1,00m3 1,00m Πλακόστρωση με κυβόλιθους Υπολογίζεται από το αναλυτικό σχέδιο: 55,17+52,39 = 107,56m2 110,00m Μικροκατασκευές από σκυρόδεμα C16/20 Εκτιμάται περίπου 1m3 1,00m Μεταλλικές σχάρες υδροσυλλογής από χυτοσίδηρο Στην βρύση, κατ εκτίμηση: 20kgr 20,0kgr 2.13 Ελαστικό δάπεδο Όπως φαίνεται στο αναλυτικό σχέδιο: 53,07+64,25 = 117,32m2 120,00m2 3. ΠΡΑΣΙΝΟ 3.1 Πλήρωση νησίδων με φυτική γη Υπολογίζεται από το αναλυτικό σχέδιο: (32,47+21,86+70,67)*0,30 = 37,50m3 40,00m3 3.2 Προμήθεια κηπευτικού χώματος

5 Όπως ανωτέρω: 40,00m3 3.3 Βελτιωτικά εδάφους Στο 50% περίπου της ανωτέρω στρώσης του κηπευτικού χώματος (10εκ.): 50%*33.33%*40,00 = 6,67m3 7,50m3 3.4 Δέντρα κατηγορίας Δ7 Τοποθετούνται 5 δέντρα 5,00τεμ. 3.5 Θάμνοι κατηγορίας Θ4 Τοποθετούνται 20 θάμνοι: 20,00τεμ. 3.6 Άνοιγμα λάκκων Για τα δέντρα: 5,00τεμ. 3.7 Φύτευση φυτών Διάφορα φυτά: 25,00τεμ. 3.8 Τύρφη Υπολογίζεται 20% επί των βελτιωτικών: 1,50m3 3.9 Υποστύλωση δένδρων Για τα δέντρα: 5,00τεμ.

6 3.10 Εκσκαφή τάφρων για αρδευτικό δίκτυο 100,00m 3.11 Σωλήνες από πολυαιθυλένιο 6atm Φ25mm 100,00m 3.12 Κρουνοί 16atm Φ1in Κατ εκτίμηση 2 τεμ.: 2,00τεμ Κρουνοί 16atm Φ1 1/2in Κατ εκτίμηση 1 τεμ.: 3.14 Φίλτρα νερού Για την βρύση 1τεμ.: 3.15 Προγραμματιστής μπαταρίας με 2 ηλεκτροβάνες 3.16 Στεγανό κουτί για προγραμματιστές

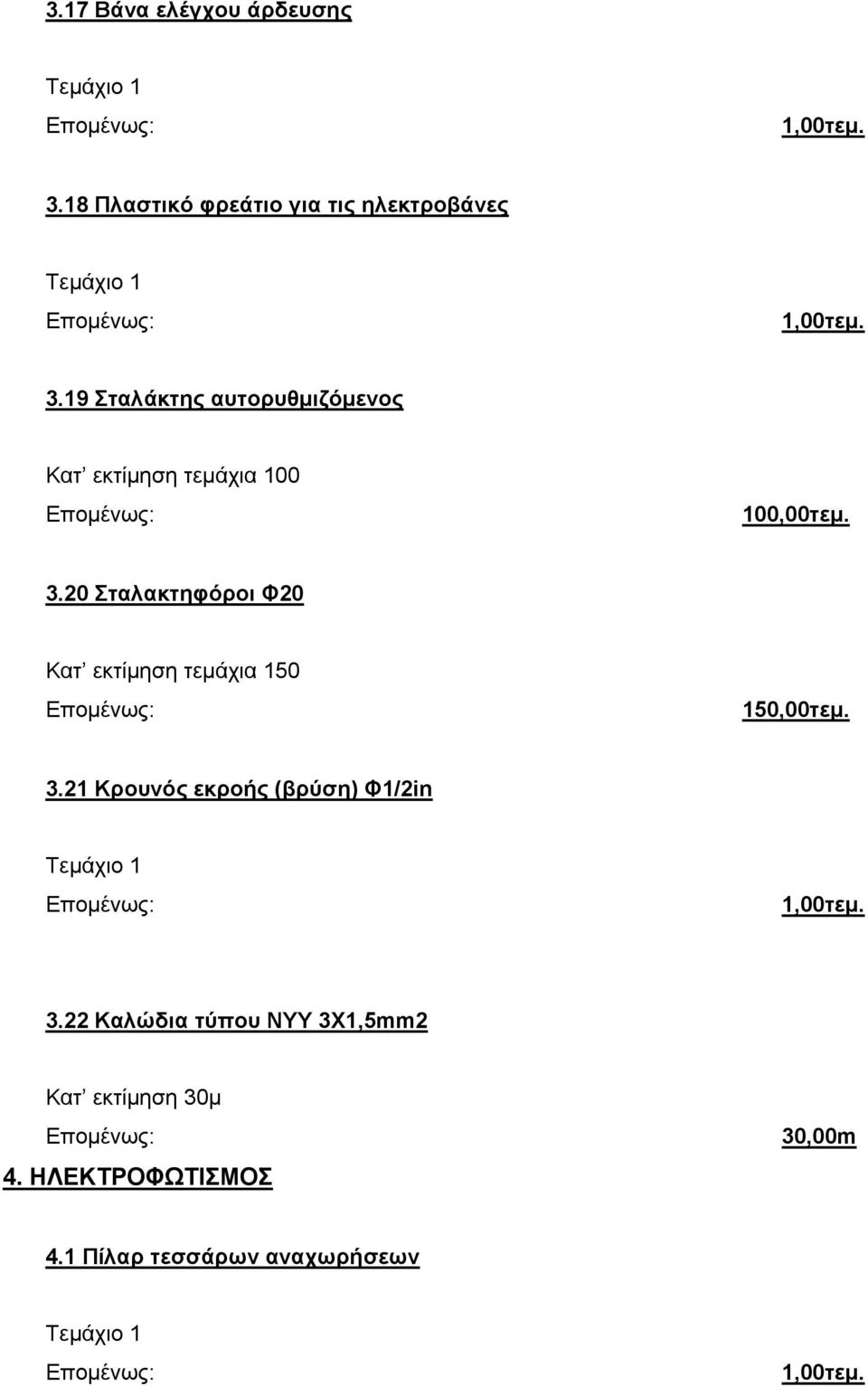

7 3.17 Βάνα ελέγχου άρδευσης 3.18 Πλαστικό φρεάτιο για τις ηλεκτροβάνες 3.19 Σταλάκτης αυτορυθμιζόμενος Κατ εκτίμηση τεμάχια ,00τεμ Σταλακτηφόροι Φ20 Κατ εκτίμηση τεμάχια ,00τεμ Κρουνός εκροής (βρύση) Φ1/2in 3.22 Καλώδια τύπου ΝΥΥ 3Χ1,5mm2 Κατ εκτίμηση 30μ 30,00m 4. ΗΛΕΚΤΡΟΦΩΤΙΣΜΟΣ 4.1 Πίλαρ τεσσάρων αναχωρήσεων

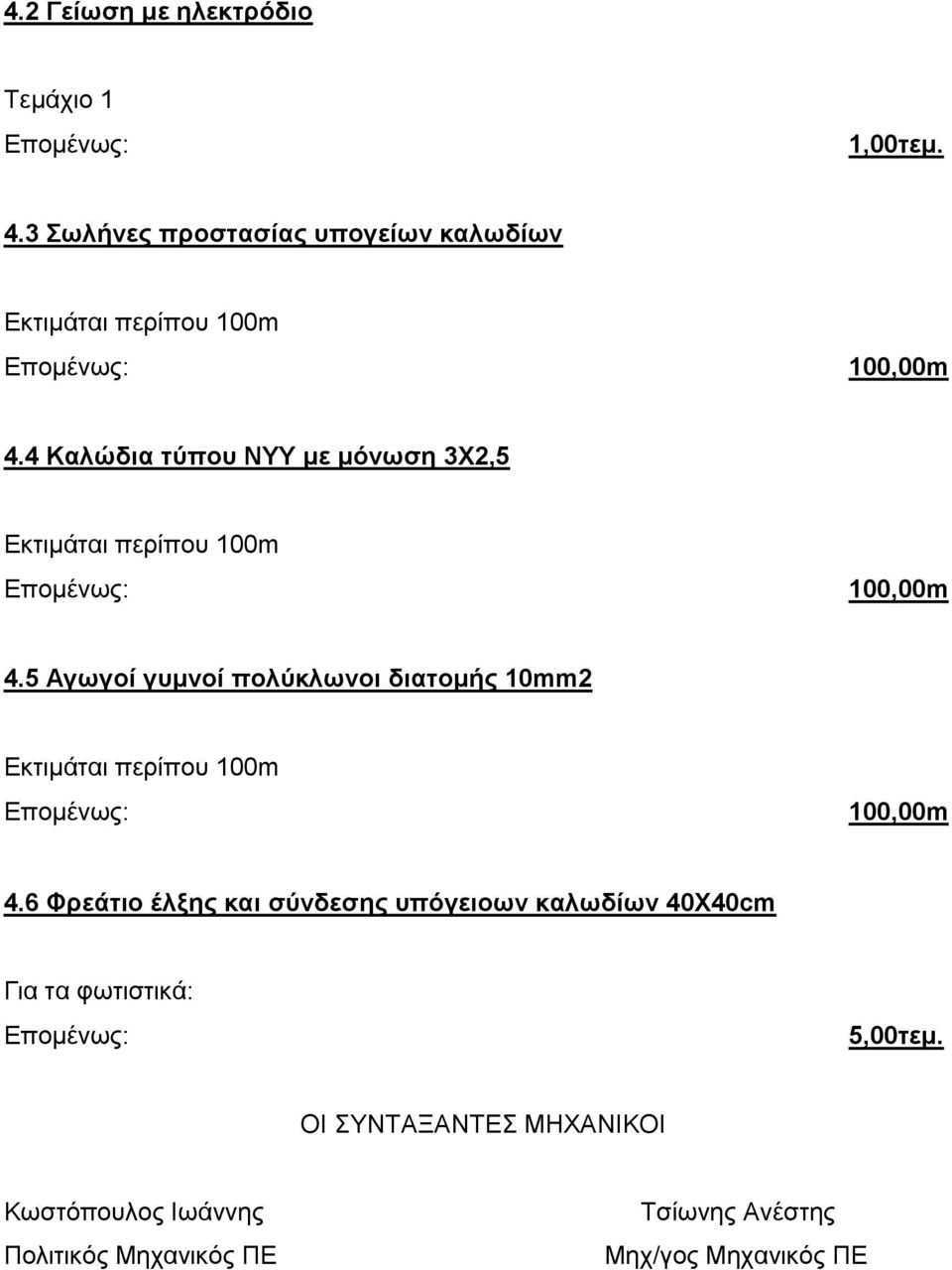

8 4.2 Γείωση με ηλεκτρόδιο 4.3 Σωλήνες προστασίας υπογείων καλωδίων 100,00m 4.4 Καλώδια τύπου ΝΥΥ με μόνωση 3Χ2,5 100,00m 4.5 Αγωγοί γυμνοί πολύκλωνοι διατομής 10mm2 100,00m 4.6 Φρεάτιο έλξης και σύνδεσης υπόγειοων καλωδίων 40Χ40cm Για τα φωτιστικά: 5,00τεμ. ΟΙ ΣΥΝΤΑΞΑΝΤΕΣ ΜΗΧΑΝΙΚΟΙ Κωστόπουλος Ιωάννης Πολιτικός Μηχανικός ΠΕ Τσίωνης Ανέστης Μηχ/γος Μηχανικός ΠΕ
