1 Kαθαριστές υψηλής πίεσης με κρύο νερό Kαθαριστές υψηλής πίεσης με βενζινοκινητήρα Kαθαριστές υψηλής πίεσης με καυτό νερό Kαθαριστές υψηλής πίεσης στάσιμοι Βιομηχανικές ηλεκτρικές σκούπες Μηχανική σκούπα χειρός Εξαρτήματα Συνέταιρος του εξειδικευμένου εμπορίου! Made in Germany

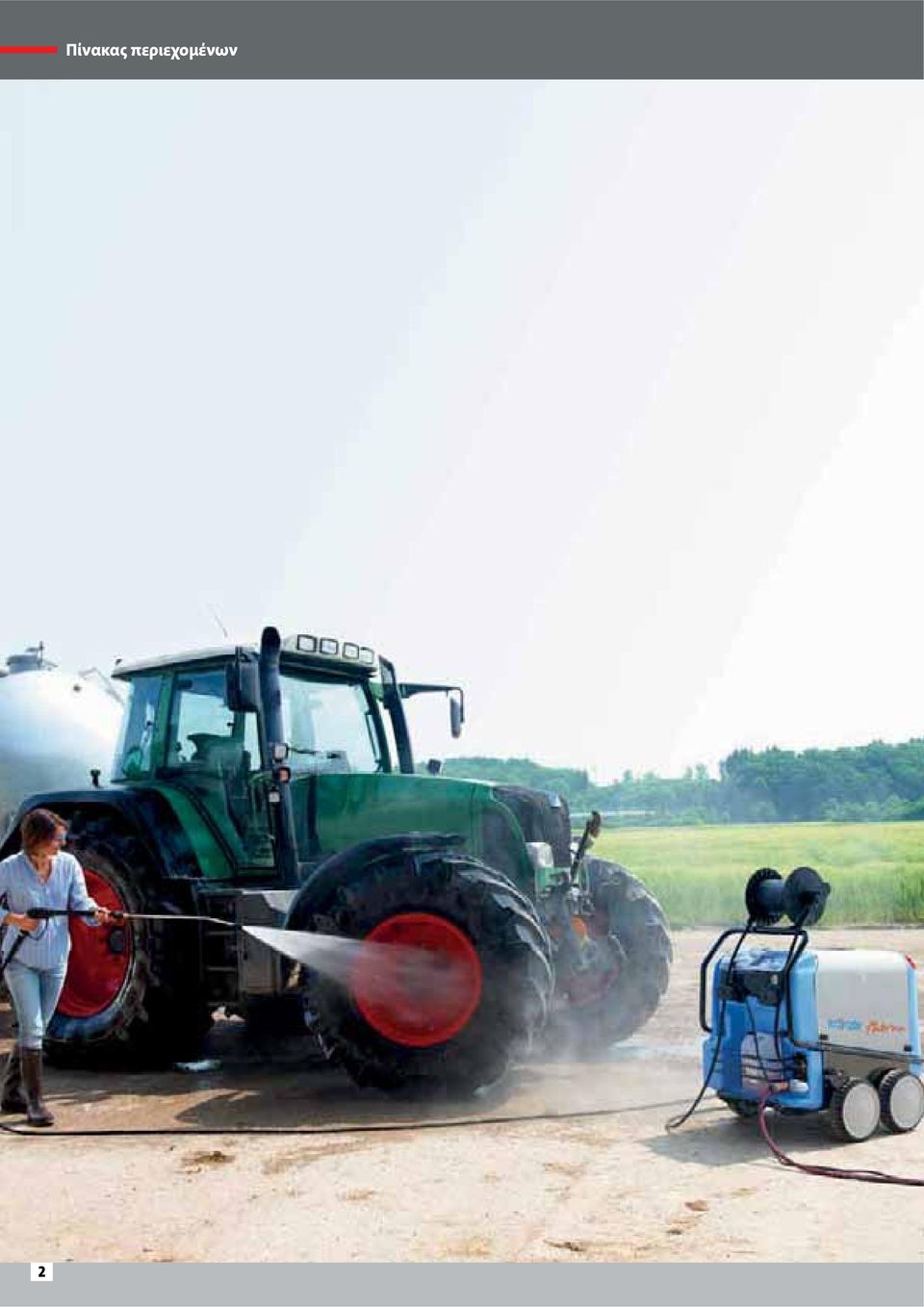

2 2 Πίνακας περιεχομένων

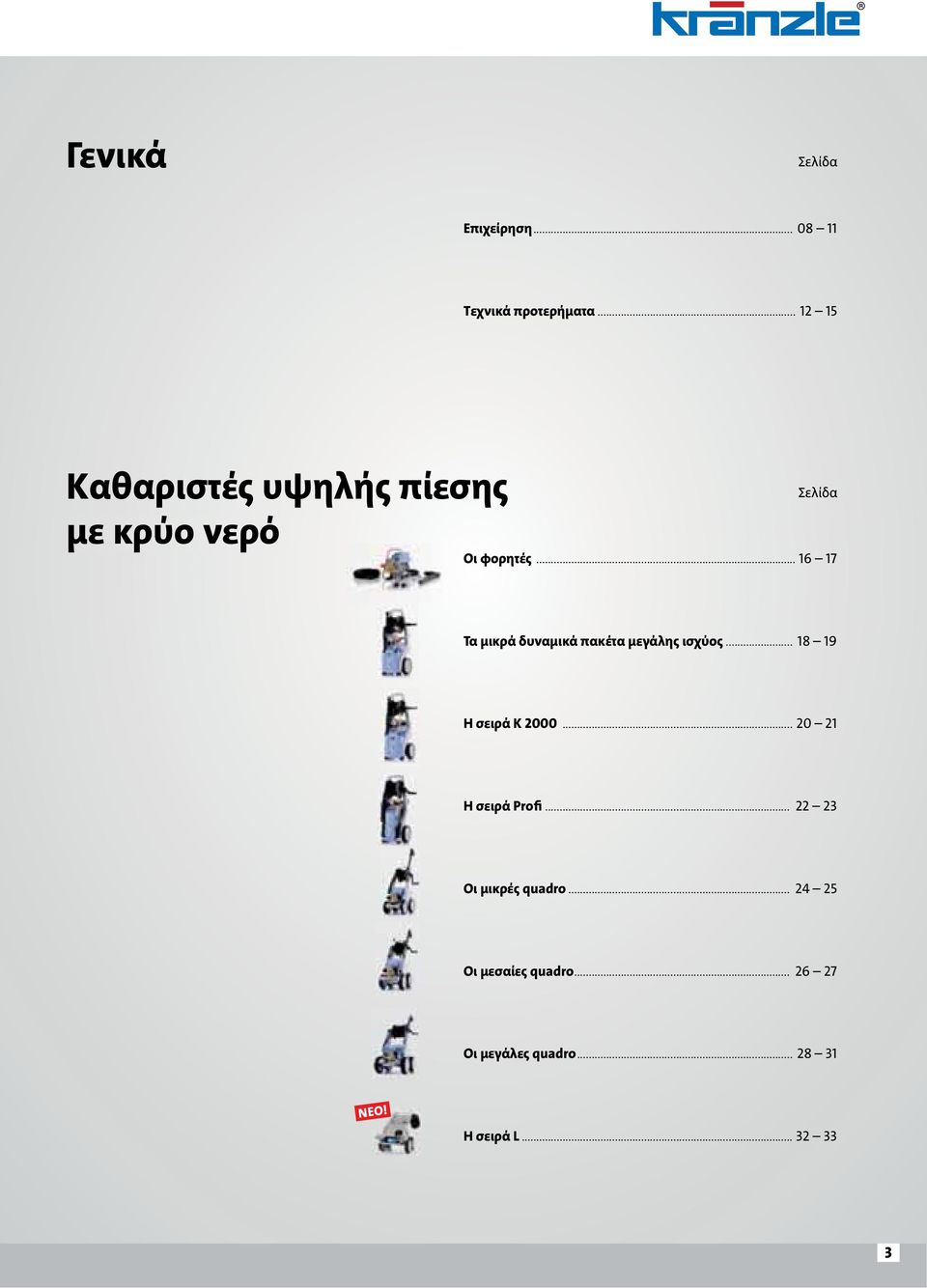

3 Γενικά Σελίδα Επιχείρηση Tεχνικά προτερήματα Kαθαριστές υψηλής πίεσης με κρύο νερό Σελίδα Οι φορητές Τα μικρά δυναμικά πακέτα μεγάλης ισχύος Η σειρά K H σειρά Profi Οι μικρές quadro Οι μεσαίες quadro Οι μεγάλες quadro NEO! H σειρά L

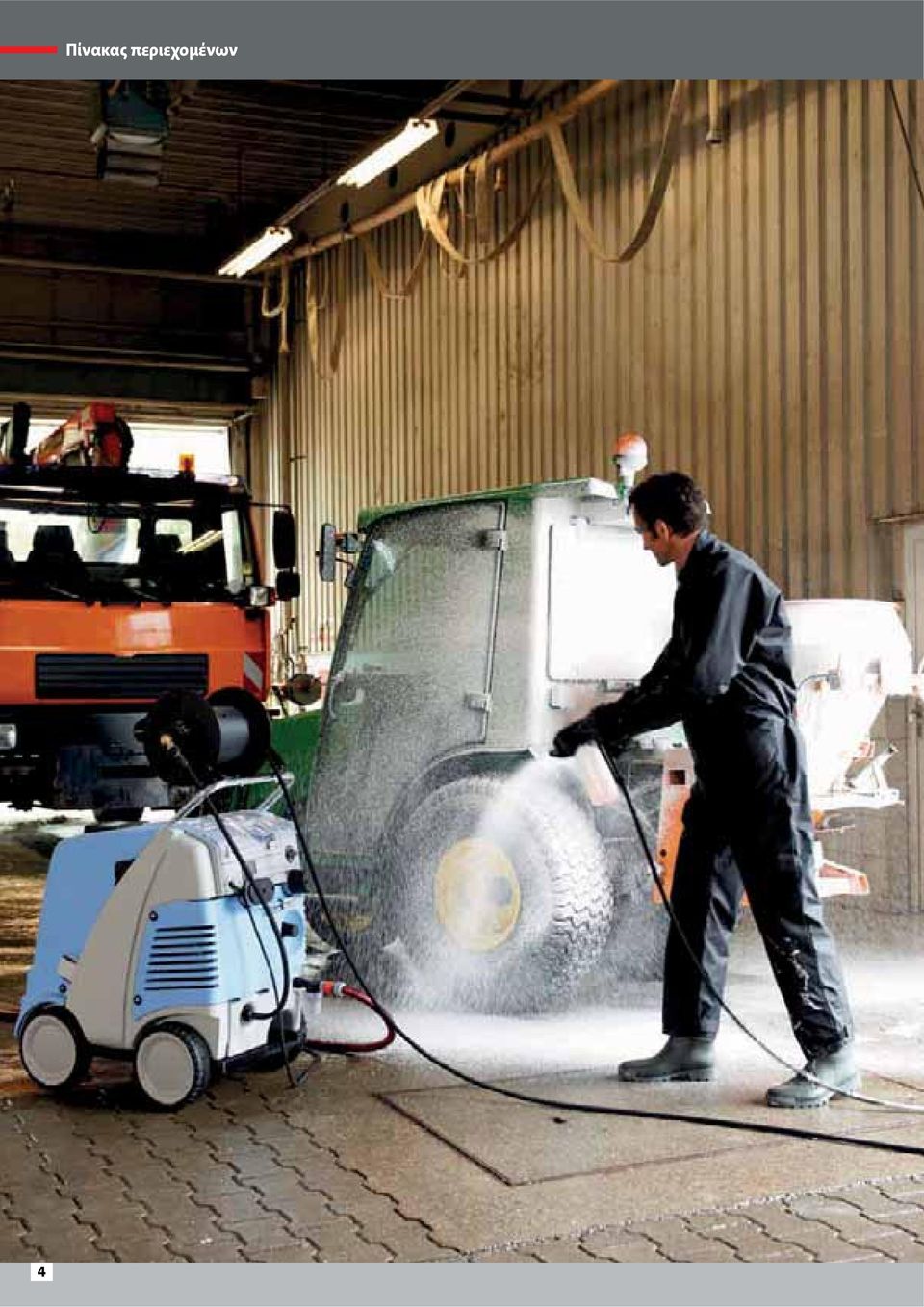

4 4 Πίνακας περιεχομένων

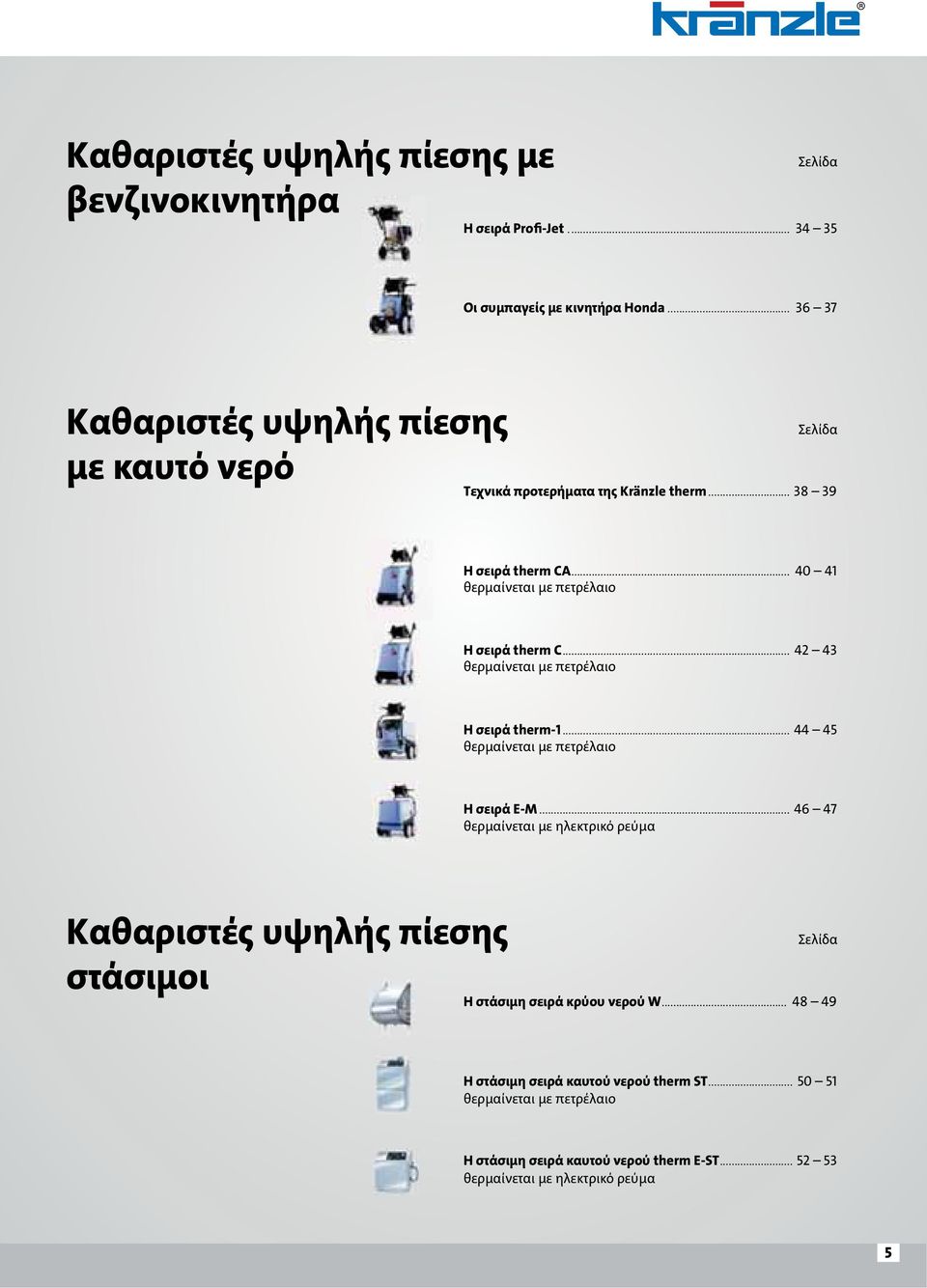

5 Kαθαριστές υψηλής πίεσης με βενζινοκινητήρα Σελίδα H σειρά Profi-Jet Οι συμπαγείς με κινητήρα Honda Kαθαριστές υψηλής πίεσης με καυτό νερό Σελίδα Tεχνικά προτερήματα της Kränzle therm H σειρά therm CA θερμαίνεται με πετρέλαιο H σειρά therm C θερμαίνεται με πετρέλαιο H σειρά therm θερμαίνεται με πετρέλαιο H σειρά E-M θερμαίνεται με ηλεκτρικό ρεύμα Kαθαριστές υψηλής πίεσης στάσιμοι Σελίδα Η στάσιμη σειρά κρύου νερού W Η στάσιμη σειρά καυτού νερού therm ST θερμαίνεται με πετρέλαιο Η στάσιμη σειρά καυτού νερού therm E-ST θερμαίνεται με ηλεκτρικό ρεύμα 5

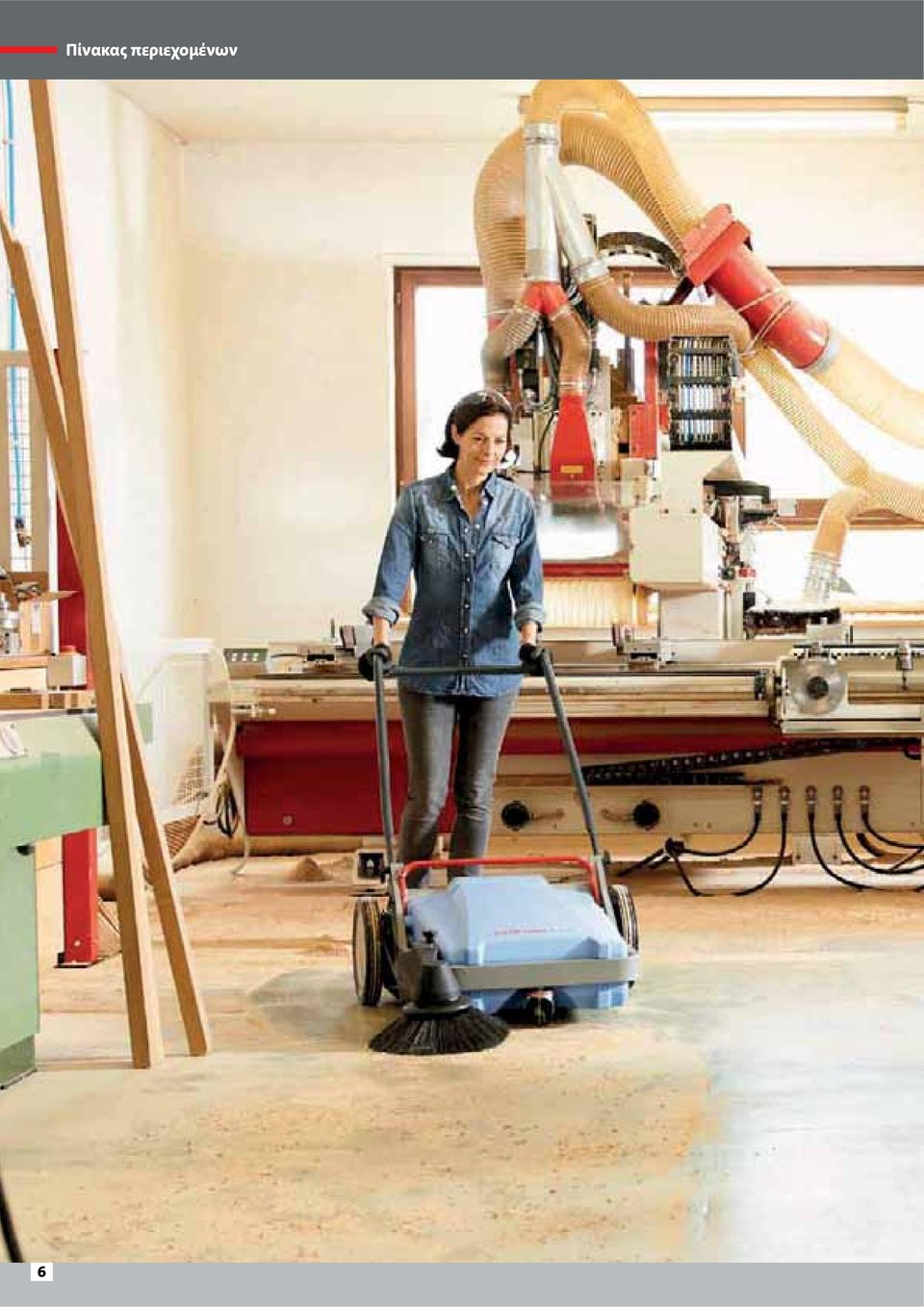

6 6 Πίνακας περιεχομένων

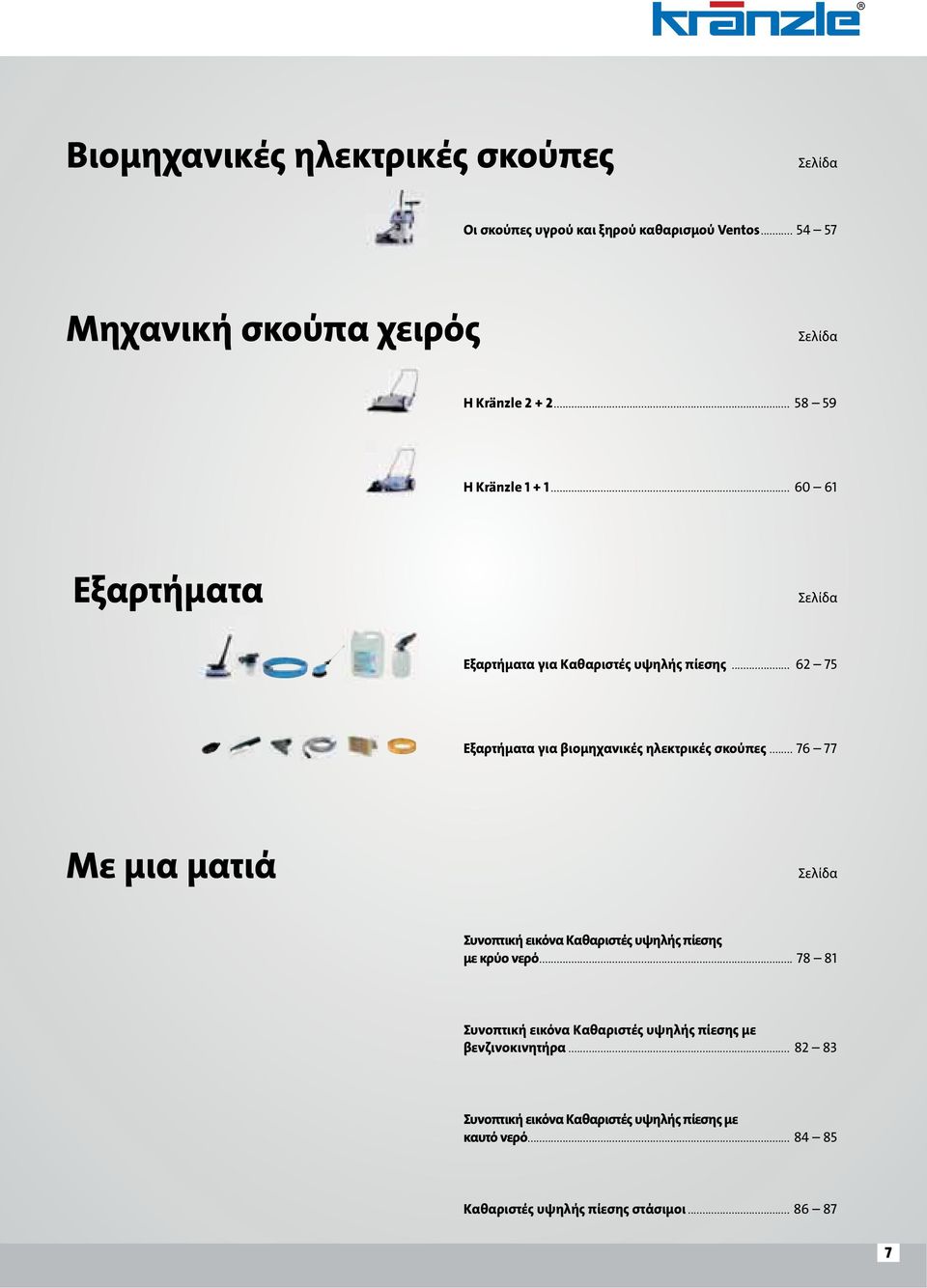

7 Βιομηχανικές ηλεκτρικές σκούπες Σελίδα Οι σκούπες υγρού και ξηρού καθαρισμού Ventos Μηχανική σκούπα χειρός Σελίδα Η Kränzle Η Kränzle Εξαρτήματα Σελίδα Εξαρτήματα για Kαθαριστές υψηλής πίεσης Εξαρτήματα για βιομηχανικές ηλεκτρικές σκούπες Με μια ματιά Σελίδα Συνοπτική εικόνα Kαθαριστές υψηλής πίεσης με κρύο νερό Συνοπτική εικόνα Kαθαριστές υψηλής πίεσης με βενζινοκινητήρα Συνοπτική εικόνα Kαθαριστές υψηλής πίεσης με καυτό νερό Kαθαριστές υψηλής πίεσης στάσιμοι

8 Επιχείρηση Η Kränzle θέτει τα πρότυπα: Εξαιρετική ποιότητα και τεχνική τελειότητα! Kαθαριστές υψηλής πίεσης, βιομηχανικές ηλεκτρικές σκούπες και μηχανικές σκούπες χειρός αυτός είναι ο κόσμος της Kränzle. Η επιχείρηση Kränzle, που ιδρύθηκε το έτος 1974, αναπτύχθηκε σε παγκόσμια κορυφαία εταιρεία με υψηλής ποιότητας μηχανές καθαρισμού. Και αυτό έχει τον λόγο του. Γιατί ευθύς εξ αρχής η Kränzle εστίασε την προσοχή της στην ύψιστη ποιότητα. Είτε, για παράδειγμα, κατά την επιλογή του ειδικά σφυριλατημένου ορείχαλκου για τις αντλίες υψηλής πίεσης ή κατά την κεραμική επίστρωση για τα έμβολα της αντλίας η ύψιστη ποιότητα είναι η σαφής αδιάλλακτη απαίτηση της μάρκας. Με βάση τις αξίες ποιότητας, ευελιξίας και καινοτομίας, αναπτύσσουμε περαιτέρω και συνεχώς την επιχείρησή μας και τις λύσεις στα προβλήματα των προϊόντων μας. Made in Germany 8

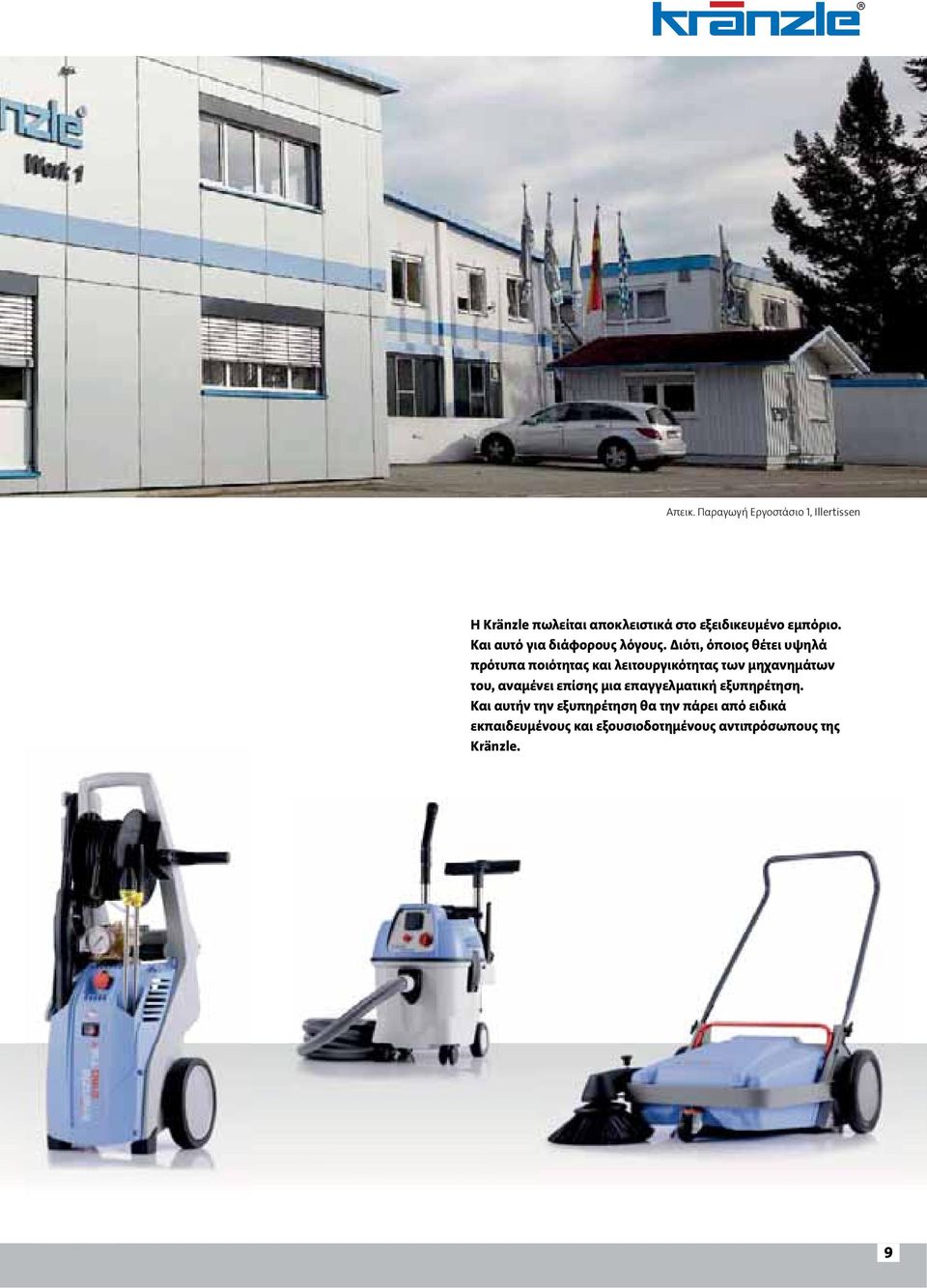

9 Aπεικ. Παραγωγή Εργοστάσιο 1, Illertissen Η Kränzle πωλείται αποκλειστικά στο εξειδικευμένο εμπόριο. Και αυτό για διάφορους λόγους. Διότι, όποιος θέτει υψηλά πρότυπα ποιότητας και λειτουργικότητας των μηχανημάτων του, αναμένει επίσης μια επαγγελματική εξυπηρέτηση. Και αυτήν την εξυπηρέτηση θα την πάρει από ειδικά εκπαιδευμένους και εξουσιοδοτημένους αντιπρόσωπους της Kränzle. 9

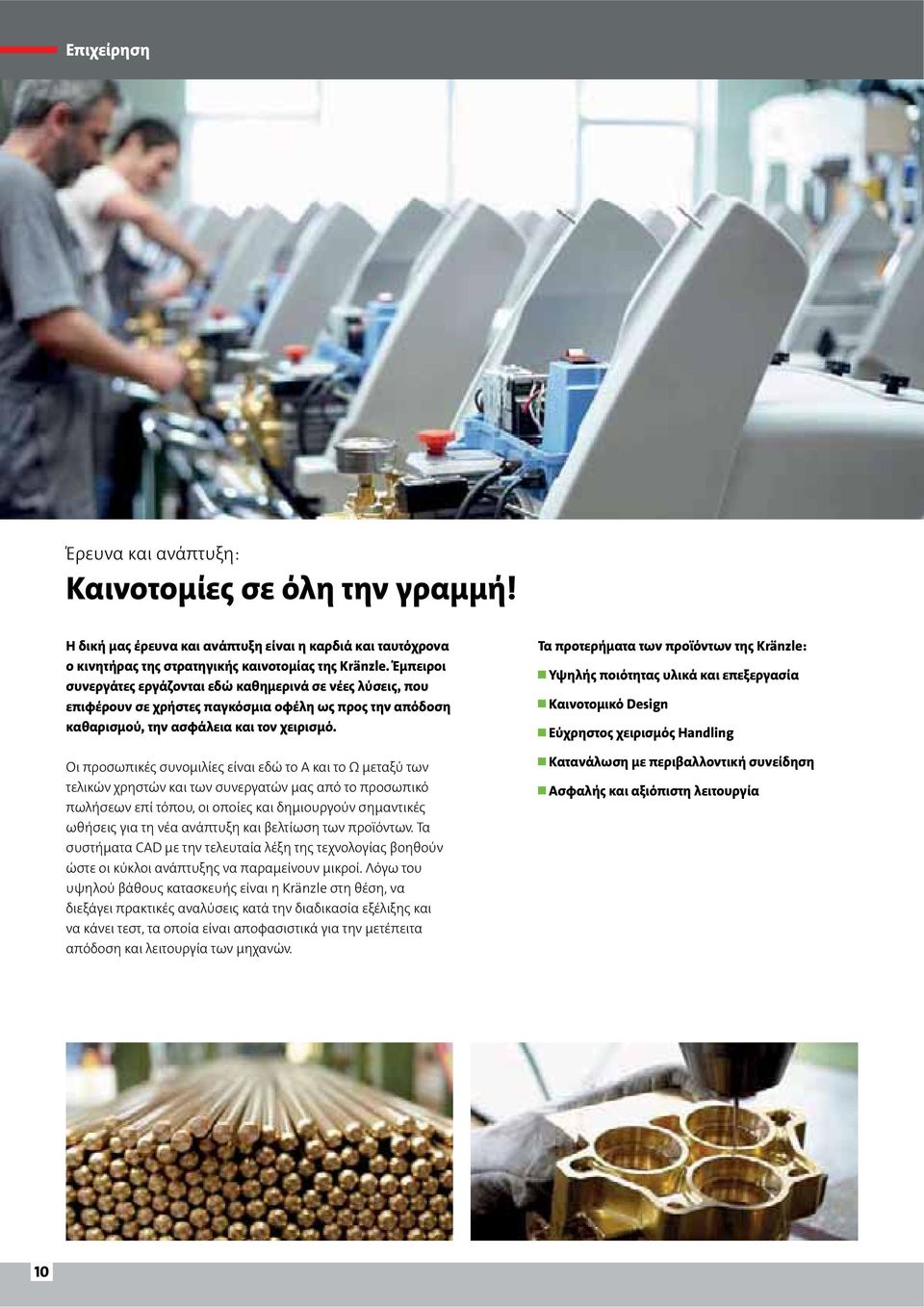

10 Επιχείρηση Έρευνα και ανάπτυξη: Καινοτομίες σε όλη την γραμμή! Η δική μας έρευνα και ανάπτυξη είναι η καρδιά και ταυτόχρονα ο κινητήρας της στρατηγικής καινοτομίας της Kränzle. Έμπειροι συνεργάτες εργάζονται εδώ καθημερινά σε νέες λύσεις, που επιφέρουν σε χρήστες παγκόσμια οφέλη ως προς την απόδοση καθαρισμού, την ασφάλεια και τον χειρισμό. Οι προσωπικές συνομιλίες είναι εδώ το Α και το Ω μεταξύ των τελικών χρηστών και των συνεργατών μας από το προσωπικό πωλήσεων επί τόπου, οι οποίες και δημιουργούν σημαντικές ωθήσεις για τη νέα ανάπτυξη και βελτίωση των προϊόντων. Τα συστήματα CAD με την τελευταία λέξη της τεχνολογίας βοηθούν ώστε οι κύκλοι ανάπτυξης να παραμείνουν μικροί. Λόγω του υψηλού βάθους κατασκευής είναι η Kränzle στη θέση, να διεξάγει πρακτικές αναλύσεις κατά την διαδικασία εξέλιξης και να κάνει τεστ, τα οποία είναι αποφασιστικά για την μετέπειτα απόδοση και λειτουργία των μηχανών. Τα προτερήματα των προϊόντων της Kränzle: Υψηλής ποιότητας υλικά και επεξεργασία Καινοτομικό Design Εύχρηστος χειρισμός Handling Κατανάλωση με περιβαλλοντική συνείδηση Ασφαλής και αξιόπιστη λειτουργία 10

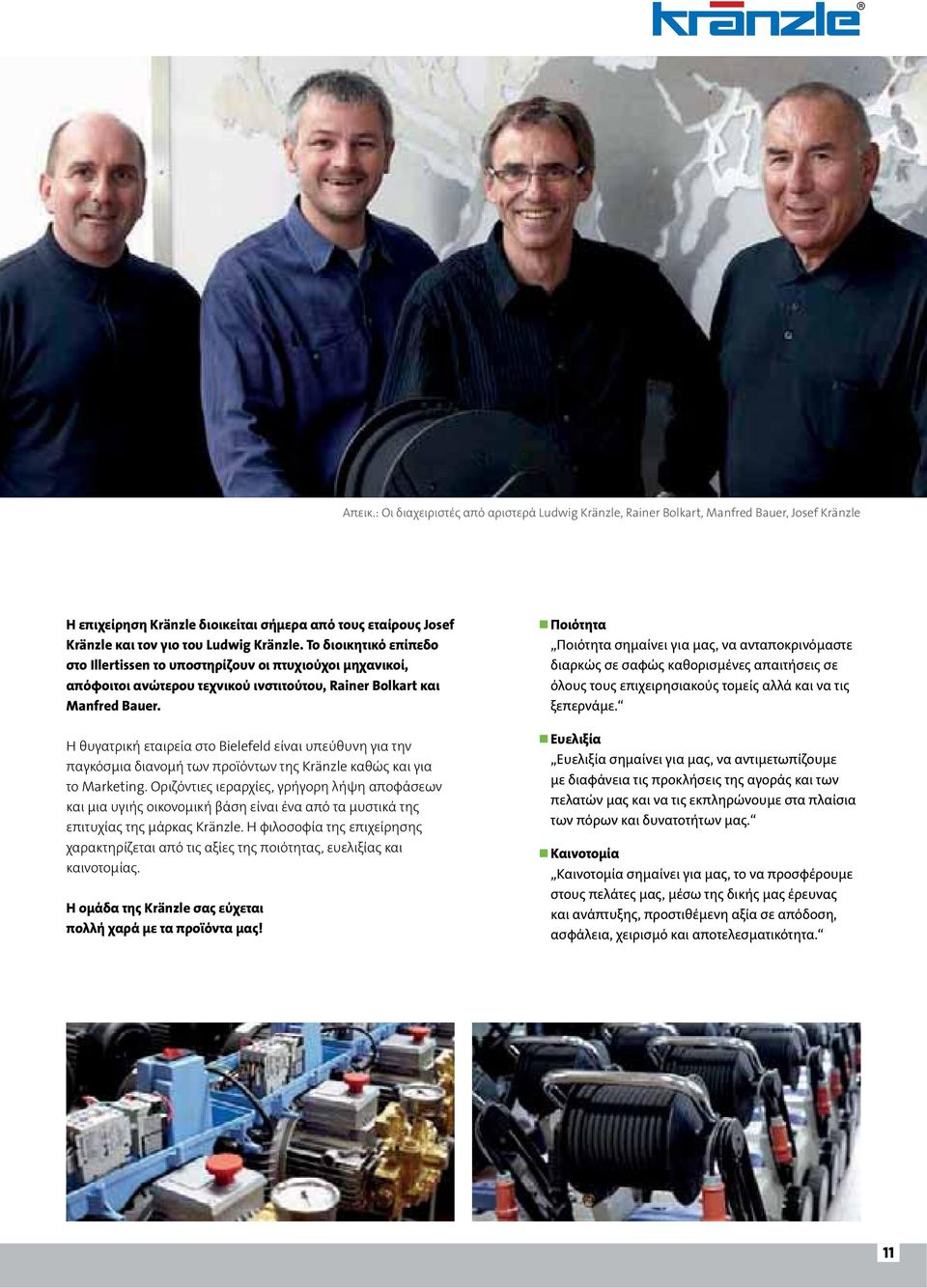

11 Aπεικ.: Οι διαχειριστές από αριστερά Ludwig Kränzle, Rainer Bolkart, Manfred Bauer, Josef Kränzle Η επιχείρηση Kränzle διοικείται σήμερα από τους εταίρους Josef Kränzle και τον γιο του Ludwig Kränzle. Το διοικητικό επίπεδο στο Illertissen το υποστηρίζουν οι πτυχιούχοι μηχανικοί, απόφοιτοι ανώτερου τεχνικού ινστιτούτου, Rainer Bolkart και Manfred Bauer. Η θυγατρική εταιρεία στο Bielefeld είναι υπεύθυνη για την παγκόσμια διανομή των προϊόντων της Kränzle καθώς και για το Marketing. Οριζόντιες ιεραρχίες, γρήγορη λήψη αποφάσεων και μια υγιής οικονομική βάση είναι ένα από τα μυστικά της επιτυχίας της μάρκας Kränzle. Η φιλοσοφία της επιχείρησης χαρακτηρίζεται από τις αξίες της ποιότητας, ευελιξίας και καινοτομίας. Η ομάδα της Kränzle σας εύχεται πολλή χαρά με τα προϊόντα μας! Ποιότητα Ποιότητα σημαίνει για μας, να ανταποκρινόμαστε διαρκώς σε σαφώς καθορισμένες απαιτήσεις σε όλους τους επιχειρησιακούς τομείς αλλά και να τις ξεπερνάμε. Ευελιξία Ευελιξία σημαίνει για μας, να αντιμετωπίζουμε με διαφάνεια τις προκλήσεις της αγοράς και των πελατών μας και να τις εκπληρώνουμε στα πλαίσια των πόρων και δυνατοτήτων μας. Καινοτομία Καινοτομία σημαίνει για μας, το να προσφέρουμε στους πελάτες μας, μέσω της δικής μας έρευνας και ανάπτυξης, προστιθέμενη αξία σε απόδοση, ασφάλεια, χειρισμό και αποτελεσματικότητα. 11

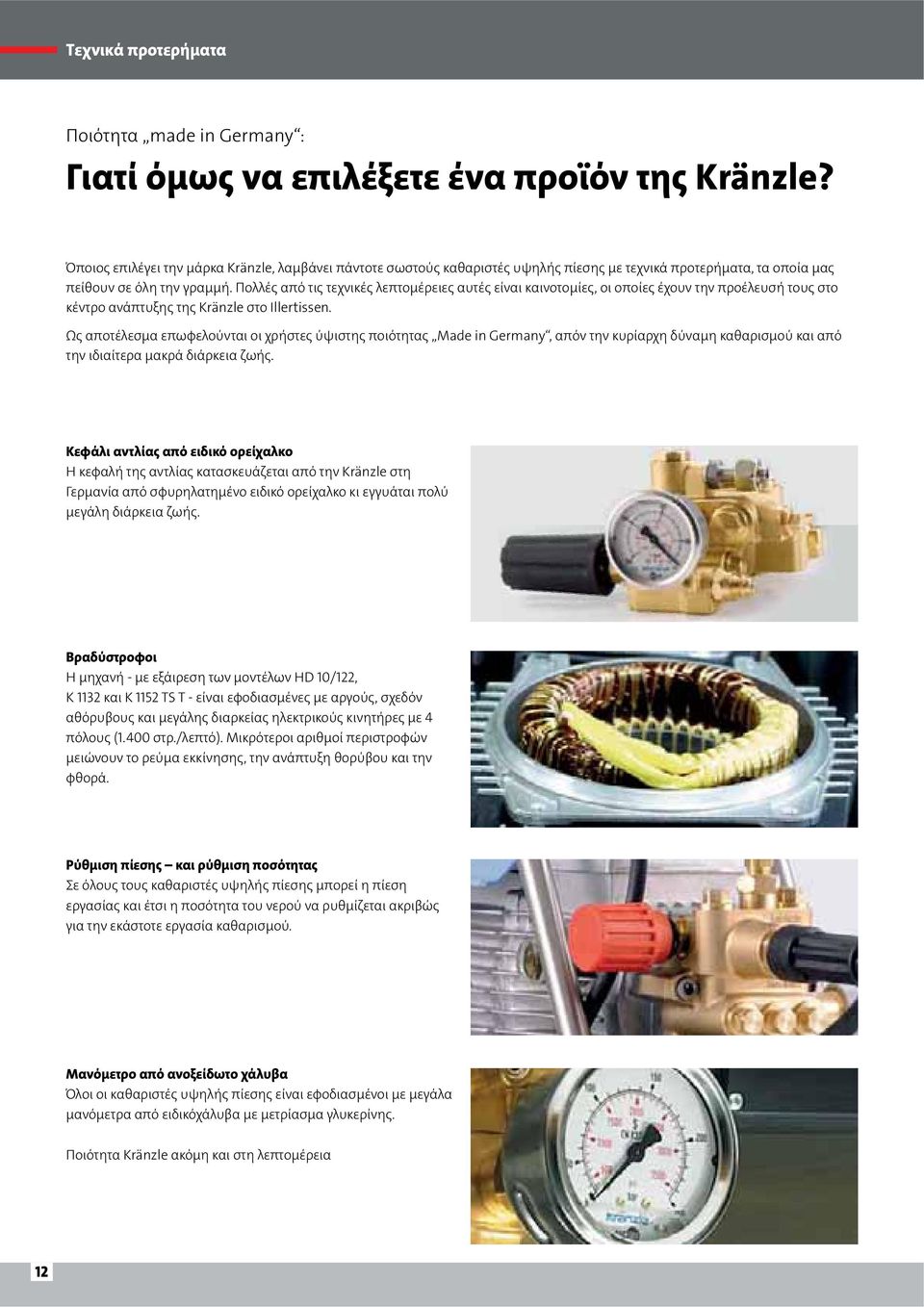

12 Tεχνικά προτερήματα Ποιότητα made in Germany : Γιατί όμως να επιλέξετε ένα προϊόν της Kränzle? Όποιος επιλέγει την μάρκα Kränzle, λαμβάνει πάντοτε σωστούς καθαριστές υψηλής πίεσης με τεχνικά προτερήματα, τα οποία μας πείθουν σε όλη την γραμμή. Πολλές από τις τεχνικές λεπτομέρειες αυτές είναι καινοτομίες, οι οποίες έχουν την προέλευσή τους στο κέντρο ανάπτυξης της Kränzle στο Illertissen. Ως αποτέλεσμα επωφελούνται οι χρήστες ύψιστης ποιότητας Made in Germany, απόν την κυρίαρχη δύναμη καθαρισμού και από την ιδιαίτερα μακρά διάρκεια ζωής. Κεφάλι αντλίας από ειδικό ορείχαλκο Η κεφαλή της αντλίας κατασκευάζεται από την Kränzle στη Γερμανία από σφυρηλατημένο ειδικό ορείχαλκο κι εγγυάται πολύ μεγάλη διάρκεια ζωής. Βραδύστροφοι Η μηχανή - με εξάιρεση των μοντέλων HD 10/122, K 1132 και K 1152 TS T - είναι εφοδιασμένες με αργούς, σχεδόν αθόρυβους και μεγάλης διαρκείας ηλεκτρικούς κινητήρες με 4 πόλους (1.400 στρ./λεπτό). Μικρότεροι αριθμοί περιστροφών μειώνουν το ρεύμα εκκίνησης, την ανάπτυξη θορύβου και την φθορά. Ρύθμιση πίεσης και ρύθμιση ποσότητας Σε όλους τους καθαριστές υψηλής πίεσης μπορεί η πίεση εργασίας και έτσι η ποσότητα του νερού να ρυθμίζεται ακριβώς για την εκάστοτε εργασία καθαρισμού. Μανόμετρο από ανοξείδωτο χάλυβα Όλοι οι καθαριστές υψηλής πίεσης είναι εφοδιασμένοι με μεγάλα μανόμετρα από ειδικόχάλυβα με μετρίασμα γλυκερίνης. Ποιότητα Kränzle ακόμη και στη λεπτομέρεια 12

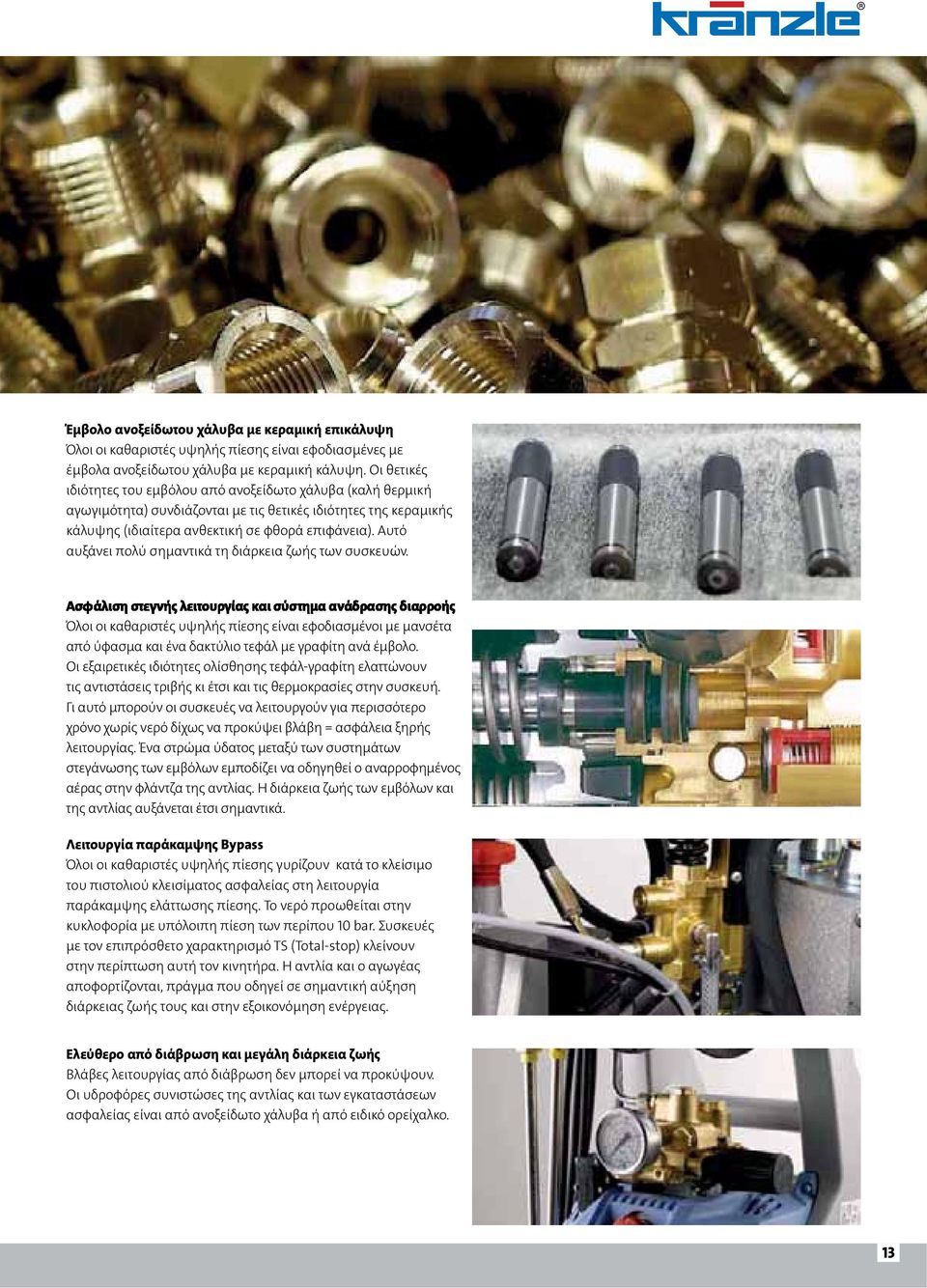

13 Έμβολο ανοξείδωτου χάλυβα με κεραμική επικάλυψη Όλοι οι καθαριστές υψηλής πίεσης είναι εφοδιασμένες με έμβολα ανοξείδωτου χάλυβα με κεραμική κάλυψη. Οι θετικές ιδιότητες του εμβόλου από ανοξείδωτο χάλυβα (καλή θερμική αγωγιμότητα) συνδιάζονται με τις θετικές ιδιότητες της κεραμικής κάλυψης (ιδιαίτερα ανθεκτική σε φθορά επιφάνεια). Αυτό αυξάνει πολύ σημαντικά τη διάρκεια ζωής των συσκευών. Όλοι οι καθαριστές υψηλής πίεσης είναι εφοδιασμένοι με μανσέτα από ύφασμα και ένα δακτύλιο τεφάλ με γραφίτη ανά έμβολο. Οι εξαιρετικές ιδιότητες ολίσθησης τεφάλ-γραφίτη ελαττώνουν τις αντιστάσεις τριβής κι έτσι και τις θερμοκρασίες στην συσκευή. Γι αυτό μπορούν οι συσκευές να λειτουργούν για περισσότερο χρόνο χωρίς νερό δίχως να προκύψει βλάβη = ασφάλεια ξηρής λειτουργίας. Ένα στρώμα ύδατος μεταξύ των συστημάτων στεγάνωσης των εμβόλων εμποδίζει να οδηγηθεί ο αναρροφημένος αέρας στην φλάντζα της αντλίας. Η διάρκεια ζωής των εμβόλων και της αντλίας αυξάνεται έτσι σημαντικά. Λειτουργία παράκαμψης Bypass Όλοι οι καθαριστές υψηλής πίεσης γυρίζουν κατά το κλείσιμο του πιστολιού κλεισίματος ασφαλείας στη λειτουργία παράκαμψης ελάττωσης πίεσης. Το νερό προωθείται στην κυκλοφορία με υπόλοιπη πίεση των περίπου 10 bar. Συσκευές με τον επιπρόσθετο χαρακτηρισμό TS (Total-stop) κλείνουν στην περίπτωση αυτή τον κινητήρα. Η αντλία και ο αγωγέας αποφορτίζονται, πράγμα που οδηγεί σε σημαντική αύξηση διάρκειας ζωής τους και στην εξοικονόμηση ενέργειας. Ελεύθερο από διάβρωση και μεγάλη διάρκεια ζωής Βλάβες λειτουργίας από διάβρωση δεν μπορεί να προκύψουν. Οι υδροφόρες συνιστώσες της αντλίας και των εγκαταστάσεων ασφαλείας είναι από ανοξείδωτο χάλυβα ή από ειδικό ορείχαλκο. 13

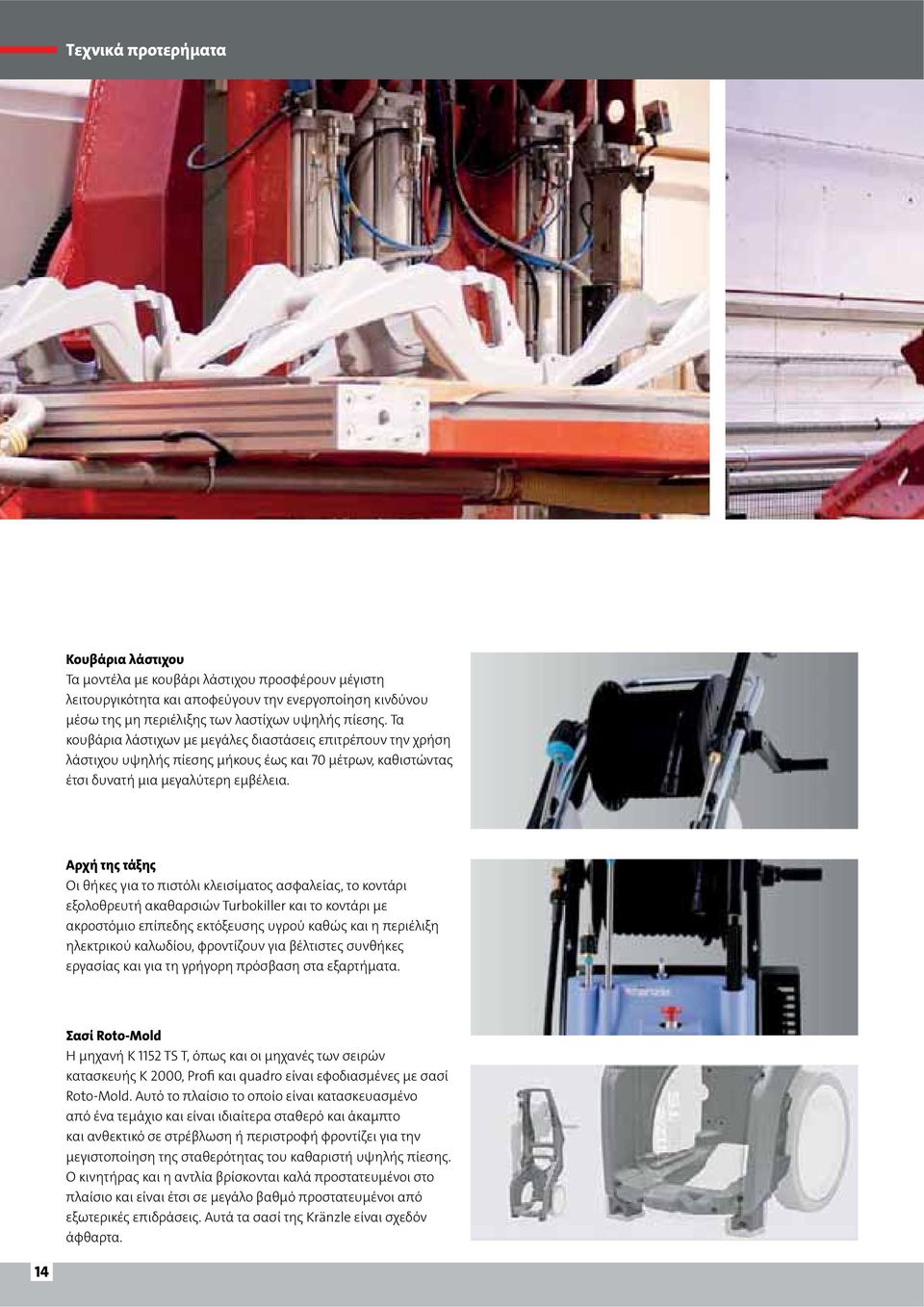

14 Tεχνικά προτερήματα Κουβάρια λάστιχου Τα μοντέλα με κουβάρι λάστιχου προσφέρουν μέγιστη λειτουργικότητα και αποφεύγουν την ενεργοποίηση κινδύνου μέσω της μη περιέλιξης των λαστίχων υψηλής πίεσης. Τα κουβάρια λάστιχων με μεγάλες διαστάσεις επιτρέπουν την χρήση λάστιχου υψηλής πίεσης μήκους έως και 70 μέτρων, καθιστώντας έτσι δυνατή μια μεγαλύτερη εμβέλεια. Αρχή της τάξης Οι θήκες για το πιστόλι κλεισίματος ασφαλείας, το κοντάρι εξολοθρευτή ακαθαρσιών Turbokiller και το κοντάρι με ακροστόμιο επίπεδης εκτόξευσης υγρού καθώς και η περιέλιξη ηλεκτρικού καλωδίου, φροντίζουν για βέλτιστες συνθήκες εργασίας και για τη γρήγορη πρόσβαση στα εξαρτήματα. Σασί Roto-Mold Η μηχανή K 1152 TS T, όπως και οι μηχανές των σειρών κατασκευής K 2000, Profi και quadro είναι εφοδιασμένες με σασί Roto-Mold. Αυτό το πλαίσιο το οποίο είναι κατασκευασμένο από ένα τεμάχιο και είναι ιδιαίτερα σταθερό και άκαμπτο και ανθεκτικό σε στρέβλωση ή περιστροφή φροντίζει για την μεγιστοποίηση της σταθερότητας του καθαριστή υψηλής πίεσης. Ο κινητήρας και η αντλία βρίσκονται καλά προστατευμένοι στο πλαίσιο και είναι έτσι σε μεγάλο βαθμό προστατευμένοι από εξωτερικές επιδράσεις. Αυτά τα σασί της Kränzle είναι σχεδόν άφθαρτα. 14

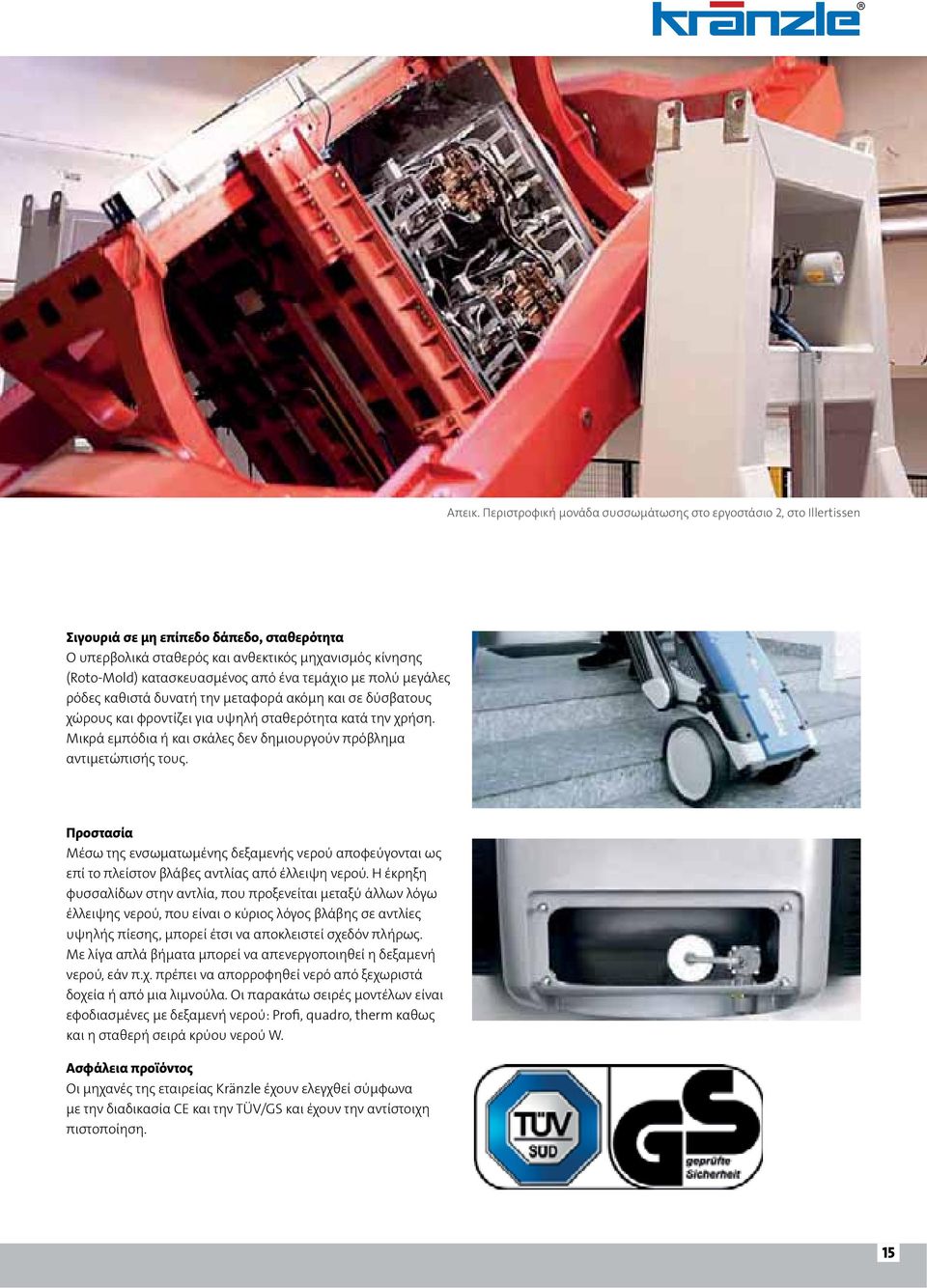

15 Aπεικ. Περιστροφική μονάδα συσσωμάτωσης στο εργοστάσιο 2, στο Illertissen Σιγουριά σε μη επίπεδο δάπεδο, σταθερότητα Ο υπερβολικά σταθερός και ανθεκτικός μηχανισμός κίνησης (Roto-Mold) κατασκευασμένος από ένα τεμάχιο με πολύ μεγάλες ρόδες καθιστά δυνατή την μεταφορά ακόμη και σε δύσβατους χώρους και φροντίζει για υψηλή σταθερότητα κατά την χρήση. Μικρά εμπόδια ή και σκάλες δεν δημιουργούν πρόβλημα αντιμετώπισής τους. Προστασία Μέσω της ενσωματωμένης δεξαμενής νερού αποφεύγονται ως επί το πλείστον βλάβες αντλίας από έλλειψη νερού. Η έκρηξη φυσσαλίδων στην αντλία, που προξενείται μεταξύ άλλων λόγω έλλειψης νερού, που είναι ο κύριος λόγος βλάβης σε αντλίες υψηλής πίεσης, μπορεί έτσι να αποκλειστεί σχεδόν πλήρως. Με λίγα απλά βήματα μπορεί να απενεργοποιηθεί η δεξαμενή νερού, εάν π.χ. πρέπει να απορροφηθεί νερό από ξεχωριστά δοχεία ή από μια λιμνούλα. Οι παρακάτω σειρές μοντέλων είναι εφοδιασμένες με δεξαμενή νερού: Profi, quadro, therm καθως και η σταθερή σειρά κρύου νερού W. Ασφάλεια προϊόντος Οι μηχανές της εταιρείας Kränzle έχουν ελεγχθεί σύμφωνα με την διαδικασία CE και την TÜV/GS και έχουν την αντίστοιχη πιστοποίηση. 15

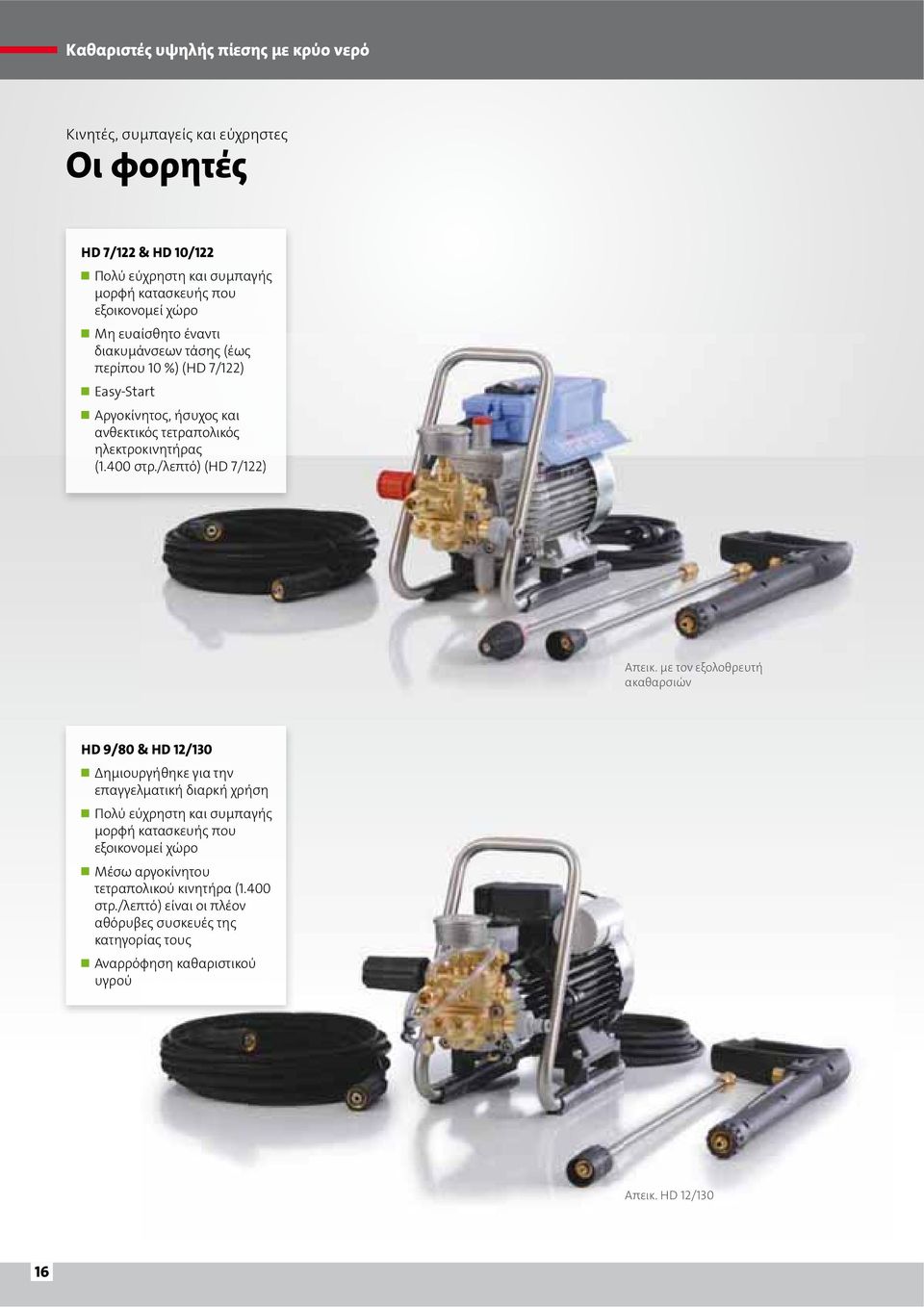

16 Kαθαριστές υψηλής πίεσης με κρύο νερό Κινητές, συμπαγείς και εύχρηστες Οι φορητές HD 7/122 & HD 10/122 Πολύ εύχρηστη και συμπαγής μορφή κατασκευής που εξοικονομεί χώρο Μη ευαίσθητο έναντι διακυμάνσεων τάσης (έως περίπου 10 %) (HD 7/122) Easy-Start Αργοκίνητος, ήσυχος και ανθεκτικός τετραπολικός ηλεκτρο οκινητήρας ηήρ (1.400 στρ./λεπτό) (HD 7/122) Aπεικ. με τον εξολοθρευτή ακαθαρσιών HD 9/80 & HD 12/130 Δημιουργήθηκε για την επαγγελματική διαρκή χρήση Πολύ εύχρηστη και συμπαγής μορφή κατασκευής που εξοικονομεί χώρο Μέσω αργοκίνητου τετραπολικού κινητήρα (1.400 στρ./λεπτό) είναι οι πλέον αθόρυβες συσκευές της κατηγορίας τους Αναρρόφηση καθαριστικού υγρού Aπεικ. HD 12/130 16

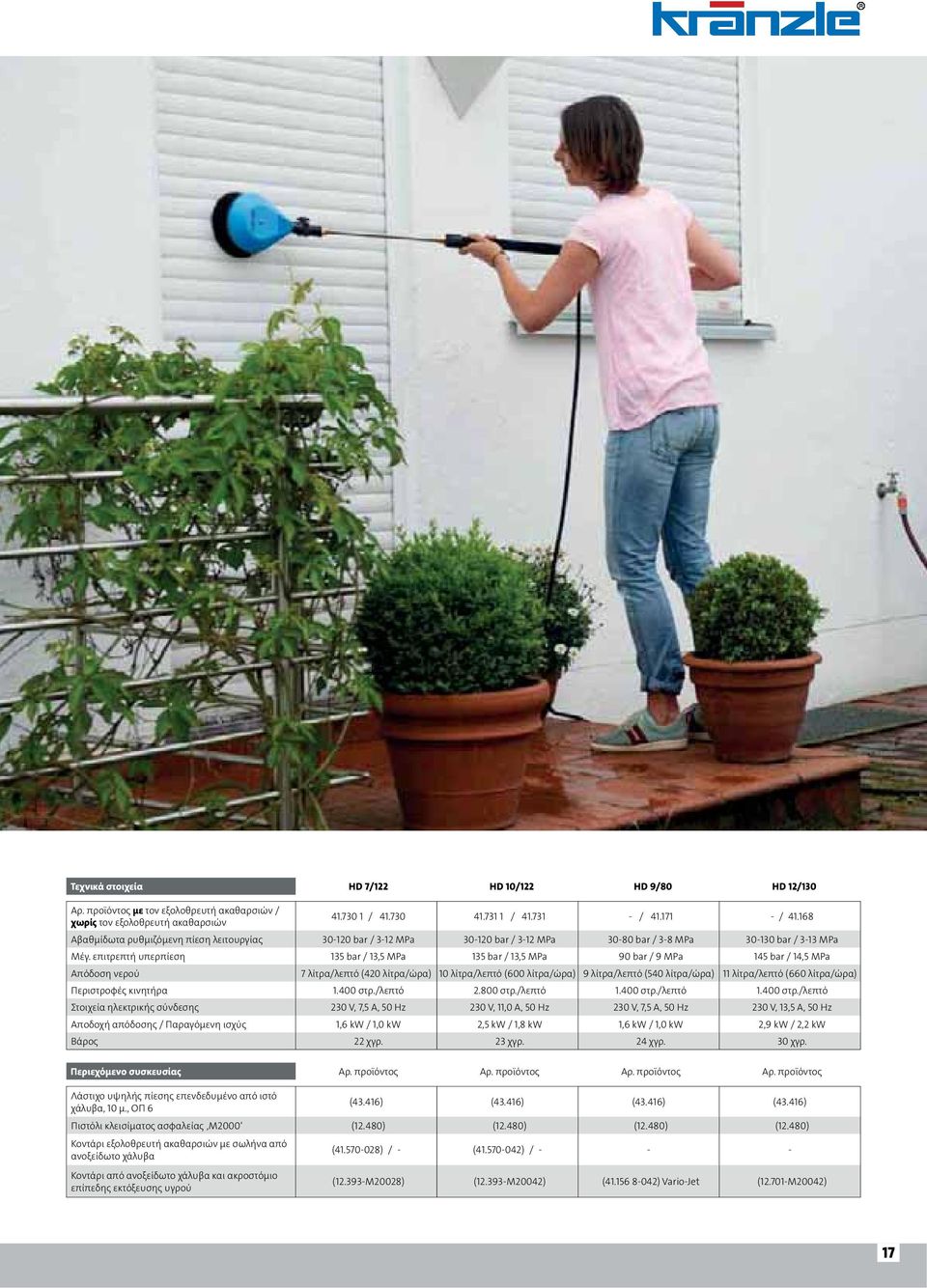

17 Τεχνικά στοιχεία HD 7/122 HD 10/122 HD 9/80 HD 12/130 Αρ. προϊόντος με τον εξολοθρευτή ακαθαρσιών / χωρίς τον εξολοθρευτή ακαθαρσιών / / / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-12 MPa bar / 3-12 MPa bar / 3-8 MPa bar / 3-13 MPa Μέγ. επιτρεπτή υπερπίεση 135 bar / 13,5 MPa 135 bar / 13,5 MPa 90 bar / 9 MPa 145 bar / 14,5 MPa Απόδοση νερού 7 λίτρα/λεπτό (420 λίτρα/ώρα) 10 λίτρα/λεπτό (600 λίτρα/ώρα) 9 λίτρα/λεπτό (540 λίτρα/ώρα) 11 λίτρα/λεπτό (660 λίτρα/ώρα) Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 7,5 A, 50 Hz 230 V, 11,0 A, 50 Hz 230 V, 7,5 A, 50 Hz 230 V, 13,5 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 1,6 kw / 1,0 kw 2,5 kw / 1,8 kw 1,6 kw / 1,0 kw 2,9 kw / 2,2 kw Βάρος 22 χγρ. 23 χγρ. 24 χγρ. 30 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, 10 μ., ΟΠ 6 (43.416) (43.416) (43.416) (43.416) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.480) (12.480) (12.480) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα ( ) / - ( ) / Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( M20028) ( M20042) ( ) Vario-Jet ( M20042) 17

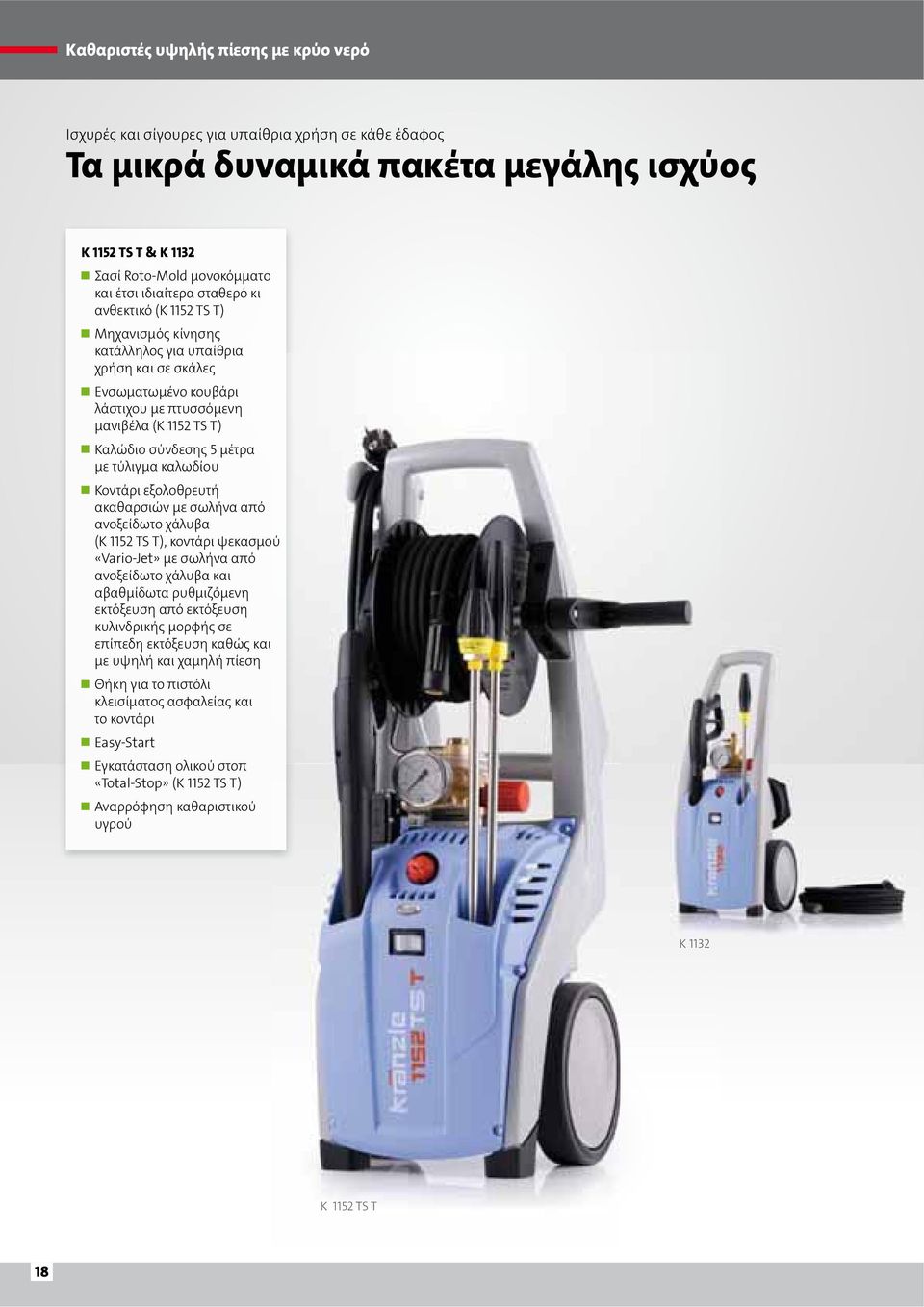

18 Kαθαριστές υψηλής πίεσης με κρύο νερό Ισχυρές και σίγουρες για υπαίθρια χρήση σε κάθε έδαφος Τα μικρά δυναμικά πακέτα μεγάλης ισχύος K 1152 TS T & K 1132 Σασί Roto-Mold μονοκόμματο και έτσι ιδιαίτερα σταθερό κι ανθεκτικό (K 1152 TS T) Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση και σε σκάλες Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (K 1152 TS T) Καλώδιο σύνδεσης 5 μέτρα με τύλιγμα καλωδίου Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα (K 1152 TS T), κοντάρι ψεκασμού «Vario-Jet» με σωλήνα από ανοξείδωτο χάλυβα και αβαθμίδωτα ρυθμιζόμενη εκτόξευση από εκτόξευση κυλινδρικής μορφής σε επίπεδη εκτόξευση καθώς και με υψηλή και χαμηλή πίεση Θήκη για το πιστόλι κλεισίματος ασφαλείας και το κοντάρι Easy-Start Εγκατάσταση ολικού στοπ «Total-Stop» (K 1152 TS T) Αναρρόφηση καθαριστικού υγρού K 1132 K T TST T 18

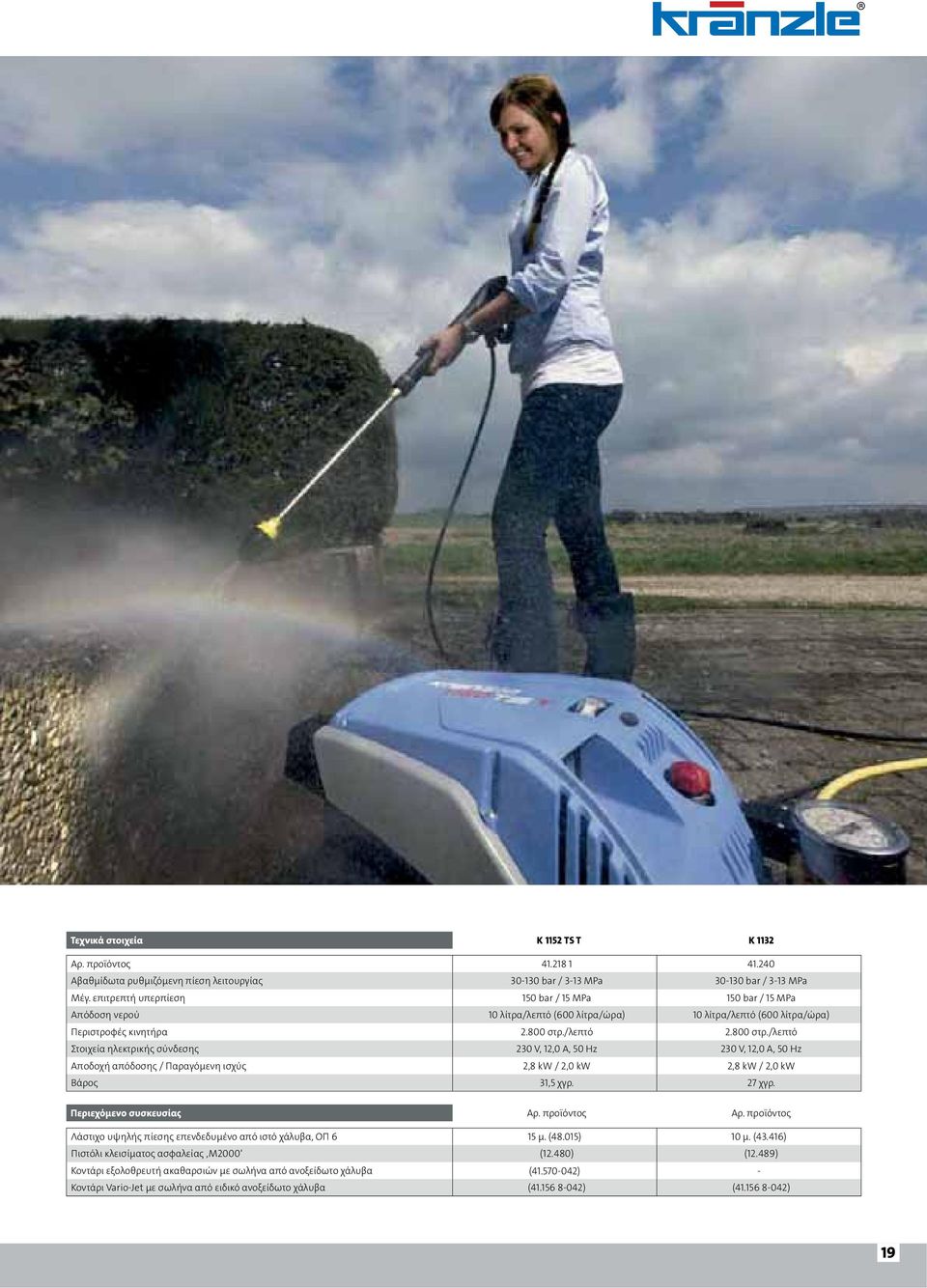

19 Τεχνικά στοιχεία K 1152 TS T K 1132 Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-13 MPa bar / 3-13 MPa Μέγ. επιτρεπτή υπερπίεση 150 bar / 15 MPa 150 bar / 15 MPa Απόδοση νερού 10 λίτρα/λεπτό (600 λίτρα/ώρα) 10 λίτρα/λεπτό (600 λίτρα/ώρα) Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 12,0 A, 50 Hz 230 V, 12,0 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 2,8 kw / 2,0 kw 2,8 kw / 2,0 kw Βάρος 31,5 χγρ. 27 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 6 15 μ. (48.015) 10 μ. (43.416) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.489) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα ( ) - Κοντάρι Vario-Jet με σωλήνα από ειδικό ανοξείδωτο χάλυβα ( ) ( ) 19

20 Kαθαριστές υψηλής πίεσης με κρύο νερό Ισχυρό και ανθεκτικό Η σειρά K 2000 Σασί Roto-Mold μονοκόμματο και έτσι ιδιαίτερα σταθερό κι ανθεκτικό Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση και σε σκάλες Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (TS T) Καλώδιο σύνδεσης 5 μέτρα με τύλιγμα καλωδίου Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα, κοντάρι ψεκασμού «Vario-Jet» με σωλήνα από ανοξείδωτο χάλυβα και αβαθμίδωτα ρυθμιζόμενη εκτόξευση από εκτόξευση κυλινδρικής μορφής σε επίπεδη εκτόξευση καθώς και με υψηλή και χαμηλή πίεση Θήκη για το πιστόλι κλεισίματος ασφαλείας και το κοντάρι Εγκατάσταση ολικού στοπ «Total-Stop» Αναρρόφηση καθαριστικού υγρού K 2000 TS χωρίς κουβάρι λάστιχου K 2000 TS T με κουβάρι λάστιχου 20

21 Τεχνικά στοιχεία K 2160 TS T K 2195 TS T K 2175 TS T K 2160 TS K 2195 TS K 2175 TS Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-14 MPa bar / 3-18 MPa bar / 3-16 MPa bar / 3-14 MPa bar / 3-18 MPa bar / 3-16 MPa Μέγ. επιτρεπτή υπερπίεση 160 bar / 16 MPa 195 bar / 19,5 MPa 175 bar / 17,5 MPa 160 bar / 16 MPa 195 bar / 19,5 MPa 175 bar / 17,5 MPa Απόδοση νερού 11 λίτ./λεπτό (660 λίτ./ώρα) 8 λίτ./λεπτό (480 λίτ./ώρα) 12 λίτ./λεπτό (720 λίτ./ώρα) 11 λίτ./λεπτό (660 λίτ./ώρα) 8 λίτ./λεπτό (480 λίτ./ώρα) 12 λίτ./λεπτό (720 λίτ./ώρα) Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 14 A, 50 Hz 230 V, 14 A, 50 Hz 400 V, 6,7 A, 50 Hz 230 V, 14 A, 50 Hz 230 V, 14 A, 50 Hz 400 V, 6,7 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,2 kw / 2,4 kw 3,2 kw / 2,4 kw 3,3 kw / 2,6 kw 3,2 kw / 2,4 kw 3,2 kw / 2,4 kw 3,3 kw / 2,6 kw Βάρος 39,5 χγρ. 39,5 χγρ. 39,5 χγρ. 37 χγρ. 37 χγρ. 37 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 6 15 μ. (48.015) 15 μ. (48.015) 15 μ. (48.015) 10 μ. (43.416) 10 μ. (43.416) 10 μ. (43.416) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.480) (12.480) (12.480) (12.480) (12.480) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα Κοντάρι Vario-Jet με σωλήνα από ειδικό ανοξείδωτο χάλυβα ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 21

22 Kαθαριστές υψηλής πίεσης με κρύο νερό Απόδοση χωρίς όρια H σειρά Profi Σασί Roto-Mold μονοκόμματο και έτσι ιδιαίτερα σταθερό κι ανθεκτικό Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση και σε σκάλες Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα Καλώδιο σύνδεσης 5 μέτρα με τύλιγμα καλωδίου Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα, κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Θήκη για το πιστόλι κλεισίματος ασφαλείας και το κοντάρι Εγκατάσταση ολικού στοπ «Total-Stop» Δεξαμενή νερού, αφαιρούμενη Αναρρόφηση καθαριστικού υγρού 22

23 Τεχνικά στοιχεία Profi 160 TS T Profi 195 TS T Profi 175 TS T Profi 15/120 TS T Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-14 MPa bar / 3-17 MPa bar / 3-15 MPa bar / 3-12 MPa Μέγ. επιτρεπτή υπερπίεση 160 bar / 16 MPa 195 bar / 19,5 MPa 175 bar / 17,5 MPa 135 bar / 13,5 MPa Απόδοση νερού 11 λίτρα/λεπτό (660 λίτρα/ώρα) 8 λίτρα/λεπτό (480 λίτρα/ώρα) 12 λίτρα/λεπτό (720 λίτρα/ώρα) 15 λίτρα/λεπτό (900 λίτρα/ώρα) Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 14,3 A, 50 Hz 230 V, 14,3 A, 50 Hz 400 V, 7,2 A, 50 Hz 400 V, 7,2 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,2 kw / 2,5 kw 3,2 kw / 2,5 kw 3,8 kw / 3,0 kw 3,8 kw / 3,0 kw Βάρος 45 χγρ. 45 χγρ. 45 χγρ. 45 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό (43.829) (43.829) (43.829) (43.829) χάλυβα, 15 μ., ΟΠ 6 Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.480) (12.480) (12.480) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα ( ) ( ) ( ) ( ) από ανοξείδωτο χάλυβα Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( M20042) ( M2003) ( M20042) ( M2007) 23

24 Kαθαριστές υψηλής πίεσης με κρύο νερό Συμπαγείς και σίγουρες για υπαίθρια χρήση σε κάθε έδαφος Οι μικρές quadro Ασφαλές αυτοκινούμενο πλαίσιο για υπαίθρια χρήση σε κάθε έδαφος Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα Καλώδιο σύνδεσης 5 μέτρα με τύλιγμα καλωδίου (12/150 TS T: 7,5 μ.) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα, κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλι κλεισίματος ασφαλείας και κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση ολικού στοπ «Total-Stop» Δεξαμενή νερού Αναρρόφηση καθαριστικού υγρού Φρένο ακινητοποίησης 24

25 Τεχνικά στοιχεία quadro 11/140 TS T quadro 12/150 TS T quadro 9/170 TS T Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-14 MPa bar / 3-15 MPa bar / 3-17 MPa Μέγ. επιτρεπτή υπερπίεση 155 bar / 15,5 MPa 165 bar / 16,5 MPa 190 bar / 19 MPa Απόδοση νερού 11 λίτρα/λεπτό (660 λίτρα/ώρα) 12 λίτρα/λεπτό (720 λίτρα/ώρα) 9 λίτρα/λεπτό (540 λίτρα/ώρα) Όγκος δεξαμενής νερού 7 λίτ. 7 λίτ. 7 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 14 A, 50 Hz 400 V, 6,8 A, 50 Hz 230 V, 14 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,3 kw / 2,4 kw 3,5 kw / 2,8 kw 3,3 kw / 2,4 kw Βάρος 46 χγρ. 46 χγρ. 46 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, 15 μ., ΟΠ 6 (40.170) (40.170) (40.170) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.480) (12.480) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα ( ) ( ) ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( M20045) ( M20045) ( M2003) 25

26 Kαθαριστές υψηλής πίεσης με κρύο νερό Ισχυρό και ανθεκτικό Οι μεσαίες quadro Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα Καλώδιο σύνδεσης 5 μέτρα με τύλιγμα καλωδίου (599 TS T: 5 μ.) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα, κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλιι κλεισίματος ασφαλείας και κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Δεξαμενή νερού Αναρρόφηση καθαριστικού υγρού Φρένο ακινητοποίησης 26

27 Τεχνικά στοιχεία quadro 599 TS T quadro 799 TS T quadro 899 TS T Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-15 MPa bar / 3-18 MPa bar / 3-15 MPa Μέγ. επιτρεπτή υπερπίεση 165 bar / 16,5 MPa 200 bar / 20 MPa 170 bar / 17 MPa Απόδοση νερού 10 λίτρα/λεπτό (600 λίτρα/ώρα) 13 λίτρα/λεπτό (780 λίτρα/ώρα) 15 λίτρα/λεπτό (900 λίτρα/ώρα) Όγκος δεξαμενής νερού 10 λίτ. 10 λίτ. 10 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 14 A, 50 Hz 400 V, 8,5 A, 50 Hz 400 V, 8,5 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,3 kw / 2,4 kw 5,5 kw / 4,0 kw 5,5 kw / 4,0 kw Βάρος 62 χγρ. 62 χγρ. 62 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα 20 μ. ΟΠ 6 ( ) 20 μ. ΟΠ 6 ( ) 15 μ. ΟΠ 8 (44.879) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) (12.480) (12.480) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα (46.150) ( ) ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( M20035) ( M20045) ( D2506) 27

28 Kαθαριστές υψηλής πίεσης με κρύο νερό Απόδοση χωρίς όρια Οι μεγάλες quadro TS T Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Πλαίσιο προμηθεύεται κατ επιλογή επίσης από ειδικό ανοξείδωτοο χάλυβα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα Καλώδιο σύνδεσης 7,5 μέτρα με τύλιγμα καλωδίου Eργονομικά αφαιρούμενη λαβή ώθησης, προμηθεύεται κατ επιλογή επίσης από ειδικό ανοξείδωτο χάλυβα Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα, κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλι κλεισίματος ασφαλείας και κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση ολικού στοπ «Tota l-stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Δεξαμενή νερού Αναρρόφηση καθαριστικού υγρού Εκκεντρικό φρένo ακινητοποίησης 28

29 Τεχνικά στοιχεία quadro 800 TS T quadro 1000 TS T quadro 1200 TS T quadro 1500 TS T Αρ. προϊόντος με στάνταρ μηχανισμό κίνησης Αρ. προϊόντος με μηχανισμό κίνησης από ειδικό ανοξείδωτο χάλυβα Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-25 MPa bar / 3-22 MPa bar / 3-18 MPa bar / 3-14 MPa Μέγ. επιτρεπτή υπερπίεση 270 bar / 27 MPa 250 bar / 25 MPa 200 bar / 20 MPa 160 bar / 16 MPa Απόδοση νερού 13,3 λίτρα/λεπτό (798 λίτρα/ώρα) 16 λίτρα/λεπτό (960 λίτρα/ώρα) 19 λίτρα/λεπτό (1.140 λίτρα/ώρα) 25 λίτρα/λεπτό (1.500 λίτρα/ώρα) Όγκος δεξαμενής νερού 16 λίτ. 16 λίτ. 16 λίτ. 16 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw Βάρος 89 χγρ. 89 χγρ. 89 χγρ. 89 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, 20 μ., ΟΠ 6 (41.083) (41.083) (41.083) (41.083) Πιστόλι κλεισίματος ασφαλείας Starlet ( ) ( ) ( ) ( ) Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα (41.072) ( ) ( ) ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D2504) ( D2505) ( D2507) ( M2011) Φίλτρο νερού (13.310) 29

30 Kαθαριστές υψηλής πίεσης με κρύο νερό Απόδοση χωρίς όρια Οι μεγάλες quadro TS Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Πλαίσιο προμηθεύεται κατ επιλογή επίσης από ειδικό ανοξείδωτο χάλυβα Καλώδιο σύνδεσης 7,5 μέτρα με τύλιγμα καλωδίου Eργονομικά αφαιρούμενη λαβή ώθησης, προμηθεύεται κατ επιλογή επίσης από ειδικό ανοξείδωτο χάλυβα Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα (quadro 1500 TS), κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλι κλεισίματος ασφαλείας και κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουρ ργία καθυστέρησης ης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Δεξαμενή νερού Αναρρόφηση καθαριστικού υγρού Εκκεντρικό φρένo ακινητοποίησης 30

31 Τεχνικά στοιχεία quadro 1000 TS quadro 1200 TS quadro 1500 TS Αρ. προϊόντος με στάνταρ μηχανισμό κίνησης Αρ. προϊόντος με μηχανισμό κίνησης από ειδικό ανοξείδωτο χάλυβα Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-22 MPa bar / 3-18 MPa bar / 3-14 MPa Μέγ. επιτρεπτή υπερπίεση 250 bar / 25 MPa 200 bar / 20 MPa 160 bar / 16 MPa Απόδοση νερού 16 λίτρα/λεπτό (960 λίτρα/ώρα) 19 λίτρα/λεπτό (1.140 λίτρα/ώρα) 25 λίτρα/λεπτό (1.500 λίτρα/ώρα) Όγκος δεξαμενής νερού 16 λίτ. 16 λίτ. 16 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw Βάρος 82 χγρ. 82 χγρ. 82 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, 10 μ., ΟΠ 8 (41.081) (41.081) (41.081) Πιστόλι κλεισίματος ασφαλείας Starlet ( ) ( ) ( ) Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα - - ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D2505) ( D2507) ( M2010) Φίλτρο νερού - - (13.310) 31

32 Kαθαριστές υψηλής πίεσης με κρύο νερό Μέγιστη ισχύς για γρήγορο καθαρισμό Η νέα σειρά L Πλαίσιο από ειδικό ανοξείδωτο χάλυβα με ενσωματωμένο γάντζο στο πλαίσιο του σωλήνα Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Κάλυμμα από ειδικό ανοξείδωτο χάλυβα, βουρτσισμένο Θήκη από ειδικό ανοξείδωτο χάλυβα για το πιστόλι κλεισίματος ασφαλείας και το κοντάρι ασφαλείας Προφυλακτήρες από ειδικό ανοξείδωτο χάλυβα Ηλεκτρικό κιβώτιο ελέγχου από ειδικό ανοξείδωτο χάλυβα Ήπια εκκίνηση Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Ένδειξη ετοιμότητας λειτουργίας με ενδεικτική λυχνία Ασφάλεια έλλειψης νερού με ενδεικτική λυχ χνία Έλεγχος φάσης υπερέντασης με ενδεικτική λυχν νία Μεγάλο φίλτρο εισροής νερού 2 εκκεντρικά φρένα ακινητοποίησης Κατ επιλογή με περιέλιξη καλωδίου από ειδικό χάλυβα για έως 70 m σωλήνα υψηλής πίεσης από ατσάλινο ιστό ΟΠ 10 NEO! Aπεικ. σειρά L με εξοπλισμό στάνταρ Aπεικ. σειρά L με κουβάρι λάστιχου από ειδικό χάλυβα για σωλήνα υψηλής πίεσης μήκους έως και 70 μ 32

33 Τεχνικά στοιχεία L 30/200 TS L 40/160 TS Αρ. προϊόντος με εξοπλισμό στάνταρ / δίχως εξαρτήματα / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-20 MPa bar / 3-16 MPa Μέγ. επιτρεπτή υπερπίεση 230 bar 190 bar Απόδοση νερού 30 λίτρα/λεπτό (1800 λίτρα/ώρα) 40 λίτρα/λεπτό (2400 λίτρα/ώρα) Στοιχεία ηλεκτρικής σύνδεσης 400 V, 24 A, 50 Hz 400 V, 24 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 14,5 kw / 11 kw 14,5 kw / 11 kw Βάρος δίχως εξαρτήματα 125 χγρ. 125 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ μ. (47.701) / - 15 μ. (47.701) / - Πιστόλι κλεισίματος ασφαλείας με ταχυσύνδεσμο Starlet ( ) Starlet ( ) Κοντάρι από ειδικό ανοξείδωτο χάλυβα με ακροστόμιο επίπεδης εκτόξευσης υγρού και βύσμα-θηλή ( D4011) ( D40175) 33

34 Kαθαριστές υψηλής πίεσης με βενζινοκινητήρα Το σύστημα φάσεων εργασίας H σειρά Profi Μηχανισμός κίνησης για υπαίθρια χρήση σε κάθε έδαφος με αδιάτρητους τροχούς (εξαιρείται το φορητό μοντέλο) Πλαίσιο από ειδικό ανοξείδωτο χάλυβα (εξαιρείται το φορητό μοντέλο) Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (στον αρ. προϊόντος , , , , ) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα (Profi- Jet B 10/200), κοντάρι από ειδικό χάλυβα με ακροστόμιο ρύθμισης Στήριγμα για το πιστόλι κλεισίματος ασφαλείας με κοντάρι (εξαιρείται το φορητό μοντέλο) Κινητήρας της «Honda» με εύκολο σέρβις Pύθμιση αριθμού στροφών (στον αρ. προϊόντος , , , , , ) Aπεικ. φορητό μοντέλο Aπεικ. με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, χωρίς κουβάρι λάστιχου Aπεικ. με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, κουβάρι λάστιχου και ρύθμιση αριθμού στροφών 34

35 Τεχνικά στοιχεία Profi-Jet B 13/150 Profi-Jet B 10/200 Profi-Jet B 16/220 Profi-Jet B 16/250 Profi-Jet B 20/220 Αρ. προϊόντοςφορητό Αρ. προϊόντος με πλαίσιο από ειδικό ανοξείδωτο χάλυβα Αρ. προϊόντος με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, κουβάρι λάστιχου Αρ. προϊόντος με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, ρύθμιση αριθμού στροφών Αρ. προϊόντος με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, ρύθμιση αριθμού στροφών, κουβάρι λάστιχου Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-15 MPa bar / 3-20 MPa bar / 3-22 MPa bar / 3-25 MPa bar / 3-20 MPa Μέγ. επιτρεπτή υπερπίεση 170 bar / 17 MPa 220 bar / 22 MPa 240 bar / 24 MPa 270 bar / 27 MPa 220 bar / 22 MPa Απόδοση νερού 13 λίτ./λεπτό (780 λίτ./ώρα) 10 λίτ./λεπτό (600 λίτ./ώρα) 16 λίτ./λεπτό (960 λίτ./ώρα) 16 λίτ./λεπτό (960 λίτ./ώρα) 20 λίτ./λεπτό (1.200 λίτ./ώρα) Στοιχεία απόδοσης του κινητήρα 5,5 PS Bενζίνη Honda 6,5 PS Bενζίνη Honda 11 PS Bενζίνη Honda 13 PS Bενζίνη Honda 13 PS Bενζίνη Honda Βάρος (φορητό μοντέλο ή πλαίσιο από ειδικό χάλυβα) 33 χγρ. 35 χγρ. 64 χγρ. 64 χγρ. 64 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Σωλήνας υψηλής πίεσης από ατσάλινο ιστό NW 8 για: Φορητό 10 μ. (41.081) 10 μ. (41.081) με πλαίσιο από ειδικό ανοξείδωτο χάλυβα 10 μ. (41.081) 10 μ. (41.081) 10 μ. (41.081) 10 μ. (41.081) 10 μ. (41.081) με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, κουβάρι λάστιχου 20 μ. (41.083) 20 μ. (41.083) με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, ρύθμιση αριθμού στροφών μ. (41.081) 10 μ. (41.081) 10 μ. (41.081) με πλαίσιο από ειδικό ανοξείδωτο χάλυβα, ρύθμιση αριθμού στροφών, κουβάρι λάστιχου μ. (41.083) 20 μ. (41.083) 20 μ. (41.083) Πιστόλι κλεισίματος ασφαλείας M2000 (12.480) M2000 (12.480) Starlet ( ) Starlet ( ) Starlet ( ) Κοντάρι εξολοθρευτή ακαθαρσιών με σωλήνα από ανοξείδωτο χάλυβα - ( ) Κοντάρι από ειδικό χάλυβα με ακροστόμιο ρύθμισης ( D2505) ( ) Vario-Jet ( D2505) ( D25045) ( D2507) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) (13.310) (13.310) 35

36 Kαθαριστές υψηλής πίεσης με βενζινοκινητήρα Ανεξάρτητοι και ισχυροί Οι συμπαγείς με κινητήρα Honda Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα, κοντάρι από ειδικό χάλυβα με ακροστόμιο ρύθμισης Θήκη για το πιστόλι κλεισίματος ασφαλείας και το κοντάρι Μεγάλο προστατευτικό κάλυμμα της εξάτμισης Προφυλακτήρες μπροστά και πίσω Ρύθμιση αριθμού στροφών (εξαίρεση B 170 T και B 200 T) Εκκεντρικό φρένo ακινητοποίησης 36

37 Τεχνικά στοιχεία B 170 T B 200 T B 240 T B 270 T B 230 T Αρ. προϊόντος Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-15 MPa bar / 3-18 MPa bar / 3-22 MPa bar / 3-25 MPa bar / 3-20 MPa Μέγ. επιτρεπτή υπερπίεση 170 bar / 17 MPa 200 bar / 20 MPa 240 bar / 24 MPa 270 bar / 27 MPa 230 bar / 23 MPa Απόδοση νερού 12,5 λίτ./λεπτό (750 λίτ./ ώρα) 12,5 λίτ./λεπτό (750 λίτ./ ώρα) 16 λίτ./λεπτό (960 λίτ./ ώρα) 16 λίτ./λεπτό (960 λίτ./ ώρα) 20 λίτ./λεπτό (1.200 λίτ./ ώρα) Στοιχεία απόδοσης του κινητήρα 5,5 PS Bενζίνη Honda 6,5 PS Bενζίνη Honda 11 PS Bενζίνη Honda 13 PS Bενζίνη Honda 13 PS Bενζίνη Honda Βάρος 68 χγρ. 68 χγρ. 93 χγρ. 93 χγρ. 93 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, 20 μ., ΟΠ 8 (41.083) (41.083) (41.083) (41.083) (41.083) Πιστόλι κλεισίματος ασφαλείας M2000 (12.489) M2000 (12.489) Starlet ( ) Starlet ( ) Starlet ( ) Kοντάρι Turbokiller με σωλήνα από ειδικό ανοξείδωτο χάλυβα ( ) ( ) ( ) ( ) ( ) Κοντάρι από ειδικό χάλυβα με ακροστόμιο ρύθμισης ( D2505) ( D25045) ( D2505) ( D25045) ( D2507) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) (13.310) (13.310) 37

38 Tεχνικά προτερήματα της Kränzle therm Ποιότητα Made in Germany : Οι Kränzle-therm θέτουν άλλα πρότυπα με τα τεχνικά τους προτερήματα! Οι καθαριστές υψηλής πίεσης με καυτό νερό «Kränzle-therm» συνδυάζουν ένα μεγάλο αριθμό τεχνικών καινοτομιών, τις οποίες δημιούργησε η εταιρεία Kränzle και οι οποίες χρησιμεύουν στην άπταιστη λειτουργία, την ασφάλεια της συσκευής αλλά και στον άνετο χειρισμό και στην εξυπηρέτηση. Οι καθαριστές υψηλής πίεσης «Kränzle-therm» λειτουργούν σίγουρα, φιλικά προς το περιβάλλον, καθαρά και σχεδόν αθόρυβα. Οι καθαριστές «Kränzle-therm» συνδυάζουν την τελευταία λέξη της τεχνολογίας με την ασφάλεια. Οπτικός έλεγχος φλόγας Οι θερμαινόμενες με πετρέλαιο συσκευές Kränzle- therm (εξαίρεση therm CΑ) είναι εξοπλισμένες με έναν οπτικό έλεγχο ανάφλεξης. Πάνω από τον θάλαμο καύσης βρίσκεται ένα φωτοκύτταρο, το οποίο είναι συνδεδεμένο με το κεντρικό σύστημα ηλεκτρονικής ρύθμισης. Εάν αντιληφθεί και καταγράψει το φωτοκύτταρο το σβήσιμο της φλόγας καύσης παρά την εισροή καύσιμης ύλης, τότε κλείνει εντός μικρού χρονικού διαστήματος η εισροή καύσιμης ύλης και εμφανίζεται μήνυμα λανθασμένης λειτουργίας στον πίνακα (στο καντράν) του θερμοστάτη (εξαίρεση therm CA/C). Ο μετρητής των ωρών λειτουργίας Στους ψηφιακούς θερμοστάτες των καθαριστών υψηλής πίεσης με καυτό νερό της Kränzle-therm (εξαίρεση therm CA/C) είναι ενσωματωμένος μετρητής ωρών λειτουργίας. Εάν πατήσετε είτε το πλήκτρο των βαθμών Κελσίου C είτε το πλήκτρο των ποσοστών % για περισσότερο από 2 δευτερόλεπτα, τότε εμφανίζεται ο ένας μετά τον άλλο ο αριθμός ωρών λειτουργίας της αντλίας καθώς και ο αριθμός ωρών λειτουργίας του καυστήρα, και μάλιστα ο κάθε αριθμός για 5 δευτερόλεπτα στην οθόνη display. Αυτή η ένδειξη διευκολύνει για παράδειγμα την εξακρίβωση των χρονικών διαστημάτων της συντήρησης Service. 38 Εγκαταστάσεις ασφαλείας Βαλβίδα ρύθμισης πίεσης για αβαθμίδωτη ρύθμιση ποσότητας και πίεσης νερού. Αυτή η βαλβίδα καθιστά δυνατή και την αποπιεσμένη λειτουργία παράκαμψης Bypass. Βαλβίδα ασφαλείας, που προστατεύει τη μηχανή από mohau ανεπίτρεπτη υπερπίεση. NΕπιτηρητής ρεύματος, ο οποίος σε έλλειψη νερού κλείνει τον καυστήρα πετρελαίου εμποδίζοντας έτσι τη ν υπερθέρμανση There του θαλάμου ist no translation θέρμανσης. Διακόπτης πίεσης, που ελέγχει την απόλυσ η καυστήρα και επιτρέπει την καύση μόνο σε υφιστάμενη πίεση λειτουργίας. Δεύτερος ειδικός διακόπτης πίεσης διαφοράς, που καθιστά δυνατή την αυτόματη απενεργοποίησης τη ς συσκευής, εάν το πιστόλι κλεισίματος ασφαλείας είναι κλειστό για πάνω από 30 δευτερόλεπτα. Αποσυμπλέχτης υπερέντασης ρεύματος, που κλείνει τον καθαριστή υψηλής πίεσης σε υψηλή απαίτηση ρεύματος. Sämtliche Komponenten haben sich in anderen Maschinen bereits bestens bewährt.

39 FOTO Θερμοστάτης με ρυθμιζόμενη ισχύ καυστήρα Οι θερμαινόμενες με πετρέλαιο συσκευές Kränzle- therm (εξαίρεση therm CA/C) είναι εξοπλισμένες με έναν ψηφιακό θερμοστάτη, ο οποίος τώρα καθιστά δυνατούς 2 τρόπους λειτουργίας. Τρόπος λειτουργίας 1: Ρύθμιση του θερμοστάτη C Η ονομαστική τιμή της θερμοκρασίας σε βαθμούς Κελσίου C μπορεί να επιλεχθεί εκ των προτέρων μέσω των πλήκτρων (+ -). Ο θερμοστάτης μετράει την θερμοκρασία του νερού στην έξοδο του έλικα καύσης και ανοίγει ή κλείνει τον καυστήρα ανάλογα και αντίστοιχα με τις ρυθμίσεις της ονομαστικής αξίας. Η μετρηθείσα θερμοκρασία νερού εμφανίζεται σε βαθμούς Κελσίου C στην ένδειξη της οθόνης (οθόνη display IST). Τρόπος λειτουργίας 2: Απόδοση καυστήρα % Η απόδοση του καυστήρα σε ποσοστό % μπορεί να ρυθμιστεί μέσω των πλήκτρων (+ -). Ο καυστήρας ανοίγει και κλείνει λόγω των ρυθμισμένων ονομαστικών τιμών με μία αντίστοιχη συχνότητα παλμών χρονισμού. Η θερμοκρασία νερού στην έξοδο του θερμαντικού σπειρώματος μετρείται σε βαθμούς Κελσίου C και εμφανίζεται στην ένδειξη (Ist). Η θερμοκρασία προκύπτει από την μόλις ρυθμισμένη ισχύ παροχής (πίεση) και της ενδειχθείσας στην οθόνη ισχύος καυστήρα. Ο τρόπος λειτουργίας 2 έχει σε σχέση με τον τρόπο λειτουργίας 1 το προτέρημα του ότι οι θερμοκρασίες διατηρούνται στους +/- 1 C, εφόσον έχουν καθοριστεί οι παράμετροι. Και αυτό ακόμη και στην λειτουργία με μειωμένη απόδοση νερού και χαμηλές θερμοκρασίες, όπως για παράδειγμα αυτό είναι αναγκαίο κατά την πλύση των ζώων (σχετικά με αυτό απαιτείται να τηρούνται όλες οι ισχύουσες προδιαγραφές και κανόνες ασφαλείας). Διακυμάνσεις θερμοκρασίας στους συνήθεις καθαριστές υψηλής πίεσης με υπέρθερμο νερό: ca. +/- 10 C Διακυμάνσεις θερμοκρασίας στους Kränzle-therm με ρυθμιζόμενη ισχύ καυστήρα: +/- 1 C Τα μοντέλα της σειράς therm C/CA είναι εφοδιασμένα με αναλογικό περιστρεφόμενο θερμοστάτη. (Τομέας ρύθμισης από 30 C έως 155 C). 39

40 Kαθαριστές υψηλής πίεσης με καυτό νερό Θερμαίνονται με πετρέλαιο, είναι συμπαγείς και ισχυροί H σειρά CA Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (κατ επιλογή) Καλώδιο σύνδεσης 7,5 μέτρα με τύλιγμα καλωδίου (CA 11/130: 5 μ.) Πιστόλι κλεισίματος ασφαλείας M2000, μονοκόμματο με κοντάρι από ειδικό ανοξείδωτο χάλυβα und ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλι κλεισίματος ασφαλείας με κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση «Total-Stop» Έλεγχος διαρροής Προεξαερισμός του θαλάμου καύσης Αναρρόφηση υγρού ολικού στοπ καθαριστικού Φρένο ακινητοποίησης Aπεικ. therm CA χωρίς κουβάρι λάστιχου Aπεικ. therm CA με κουβάρι λάστιχου 40

41 Τεχνικά στοιχεία therm CA 11/130 therm CA 12/150 therm CA 15/120 Αρ. προϊόντος με κουβάρι λάστιχου / χωρίς κουβάρι λάστιχου / / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-13 MPa bar / 3-15 MPa bar / 3-12 MPa Μέγ. επιτρεπτή υπερπίεση 145 bar / 14,5 MPa 170 bar / 17 MPa 135 bar / 13,5 MPa Απόδοση νερού 11 λίτρα/λεπτό (660 λίτρα/ώρα) 12 λίτρα/λεπτό (720 λίτρα/ώρα) 15 λίτρα/λεπτό (900 λίτρα/ώρα) Απόδοση νερού υψηλής θερμοκρασίας (Εισροή 12 C), ρυθμιζόμενη αβαθμίδωτα C C C Φάση ατμού μέγ. 140 C μέγ. 140 C μέγ. 150 C Θερμαντική απόδοση 55 kw 58 kw 65 kw Βυτίο καύσιμων υλών με επίβλεψη αποθέματος 25 λίτ. 25 λίτ. 25 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 15,0 A, 50 Hz 400 V, 7,2 A, 50 Hz 400 V, 7,2 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,4 kw / 2,3 kw 3,8 kw / 3,0 kw 3,8 kw / 3,0 kw Βάρος με κουβάρι λάστιχου 171 χγρ. 172 χγρ. 181 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 8 15 μ. (44.879) / 10 μ. (44.878) 15 μ. (44.879) / 10 μ. (44.878) 15 μ. (44.879) / 10 μ. (44.878) Πιστόλι κλεισίματος ασφαλείας M2000, μονοκόμματο με κοντάρι και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D25045) ( D25045) ( D2507) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) 41

42 Kαθαριστές υψηλής πίεσης με καυτό νερό Θερμαίνονται με πετρέλαιο και είναι συμπαγείς με μέγιστη ασφάλεια H σειρά C Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (κατ επιλογή) Καλώδιο σύνδεσης 7,5 μέτρα με τύλιγμα καλωδίου (C 11/130: 5 μ.) Πιστόλι κλεισίματος ασφαλείας M2000, μονοκόμματο με κοντάρι από ειδικό ανοξείδωτο χάλυβα und ακροστόμιο επίπεδης εκτόξευσης υγρού Στήριγμα για το πιστόλι κλεισίματος ασφαλείας με κοντάρι Προφυλακτήρες μπροστά και πίσω Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Έλεγχος διαρροής Προεξαερισμός του θαλάμου καύσης Οπτικός έλεγχος φλόγας Θερμοστάτης ασφαλείας, σβήνει σε θερμοκρασίες αγωγού εξαγωγής καυσαερίων υπέρ των 230 C Τετραπλό σύστημα ασφαλείας με προστασία υπερφόρτωσης Σταμάτημα καυστήρα σε έλλειψη θέρμανσης Αναρρόφηση καθαριστικού υγρού Φρένο ακινητοποίησης Aπεικ. therm C χωρίς κουβάρι λάστιχου Aπεικ. therm C με κουβάρι λάστιχου 42

43 Τεχνικά στοιχεία therm C 11/130 therm C 13/180 therm C 15/150 Αρ. προϊόντος με κουβάρι λάστιχου / χωρίς κουβάρι λάστιχου / / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-13 MPa bar / 3-18 MPa bar / 3-15 MPa Μέγ. επιτρεπτή υπερπίεση 145 bar / 14,5 MPa 200 bar / 20 MPa 170 bar / 17 MPa Απόδοση νερού 11 λίτρα/λεπτό (660 λίτρα/ώρα) 13 λίτρα/λεπτό (780 λίτρα/ώρα) 15 λίτρα/λεπτό (900 λίτρα/ώρα) Απόδοση νερού υψηλής θερμοκρασίας (Εισροή 12 C), ρυθμιζόμενη αβαθμίδωτα C C C Φάση ατμού μέγ. 140 C μέγ. 150 C μέγ. 150 C Θερμαντική απόδοση 55 kw 60 kw 65 kw Βυτίο καύσιμων υλών με επίβλεψη αποθέματος 25 λίτ. 25 λίτ. 25 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 15,0 A, 50 Hz 400 V, 8,7 A, 50 Hz 400 V, 8,7 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,4 kw / 2,3 kw 4,8 kw / 4,0 kw 4,8 kw / 4,0 kw Βάρος με κουβάρι λάστιχου 179 χγρ. 179 χγρ. 179 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 8 15 μ. (44.879) / 10 μ. (44.878) 15 μ. (44.879) / 10 μ. (44.878) 15 μ. (44.879) / 10 μ. (44.878) Πιστόλι κλεισίματος ασφαλείας M2000, μονοκόμματο με κοντάρι και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D25045) ( D25045) ( D25055) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) 43

44 Kαθαριστές υψηλής πίεσης με καυτό νερό Θερμαίνονται με πετρέλαιο καί διαθέτουν πλήρη εξοπλισμό για μέγιστες απαιτήσεις H σειρά therm-1 Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (κατ επιλογή) Καλώδιο σύνδεσης 7,5 μέτρα με τύλιγμα καλωδίου (therm 635-1: 5 μ.) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Θήκη για το πιστόλι κλεισίματος ασφαλείας και κοντάρι Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Έλεγχος διαρροής Προεξαερισμός του θαλάμου καύσης Οπτικός έλεγχος φλόγας Θερμ μοστάτης ασφαλείας, σβήνει σε θερμοκρασίες αγωγού εξαγωγής καυσαερίων υπέρ των 230 C Τετραπλό σύστημα ασφαλείας με προστασία υπερφόρτωσης Σταμάτημα καυστήρα σε έλλειψη θέρμανσης Ο μετρητής των ωρών λειτουργίας Αναρρόφηση καθαριστικού υγρού Εκκεντρικό φρένo ακινητοποίησης Aπεικ. therm-1 χωρίς κουβάρι λάστιχου Aπεικ. therm-1 με κουβάρι ιλ λάστιχου 44

45 Τεχνικά στοιχεία therm therm therm therm therm Αρ. προϊόντος με κουβάρι λάστιχου / χωρίς κουβάρι λάστιχου / / / / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας bar / 3-13 MPa bar / 3-17,5 MPa bar / 3-19,5 MPa bar / 3-16,5 MPa bar / 3-12,5 MPa Μέγ. επιτρεπτή υπερπίεση 145 bar / 14,5 Mpa 190 bar / 19 MPa 215 bar / 21,5 MPa 180 bar / 18 MPa 140 bar / 14 MPa Απόδοση νερού Απόδοση νερού υψηλής θερμοκρασίας (Εισροή 12 C), ρυθμιζόμενη αβαθμίδωτα 10,6 λίτρα/λεπτό (635 λίτρα/ώρα) 14,6 λίτρα/λεπτό (875 λίτρα/ώρα) 14,9 λίτρα/λεπτό (895 λίτρα/ώρα) 19,4 λίτρα/λεπτό (1.165 λίτρα/ώρα) 25 λίτρα/λεπτό (1.500 λίτρα/ώρα) C C C C C Φάση ατμού μέγ. 145 C μέγ. 155 C μέγ. 155 C μέγ. 155 C μέγ. 140 C Θερμαντική απόδοση 55 kw 60 kw 65 kw 78 kw 84 kw Βυτίο καύσιμων υλών με επίβλεψη αποθέματος 35 λίτ. 35 λίτ. 35 λίτ. 35 λίτ. 35 λίτ. Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 230 V, 15 A, 50 Hz 400 V, 8,7 A, 50 Hz 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz 400 V, 12 A, 50 Hz Αποδοχή απόδοσης / Παραγόμενη ισχύς 3,4 kw / 2,3 kw 4,8 kw / 4,0 kw 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw 7,5 kw / 5,5 kw Βάρος με κουβάρι λάστιχου 218 χγρ. 218 χγρ. 223 χγρ. 223 χγρ. 228 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 8 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) Πιστόλι κλεισίματος ασφαλείας Starlet ( ) ( ) ( ) ( ) ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D25045) ( D25045) ( D25045) ( D2507) ( M20125) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) (13.310) (13.310) 45

46 Kαθαριστές υψηλής πίεσης με καυτό νερό Ηλεκτρικά θερμαινόμενη ισχύς Power H σειρά therm E-M Μηχανισμός κίνησης κατάλληλος για υπαίθρια χρήση, μεγάλες ρόδες με φαρδιά λάστιχα Ενσωματωμένο κουβάρι λάστιχου με πτυσσόμενη μανιβέλα (κατ επιλογή) Καλώδιο σύνδεσης 7,5 μέτρα Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού Θήκη για το πιστόλι κλεισίματος ασφαλείας και κοντάρι Ηλεκτρικός θερμαντήρας νερού Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Έλεγχος διαρροής Τετραπλό σύστημα ασφαλείας με προστασία υπερφόρτωσης Ο μετρητής των ωρών λειτουργίας Αναρρόφηση καθαριστικού υγρού Εκκεντρικό φρένo ακινητοποίησης Aπεικ. therm E-M χωρίς κουβάρι λάστιχου Aπεικ. therm E-M με κουβάρι λάστιχου 46

47 Τεχνικά στοιχεία therm 602 E-M 18 therm 602 E-M 24 therm 602 E-M 36 therm 872 E-M 48 Αρ. προϊόντος E-M με κουβάρι λάστιχου / χωρίς κουβάρι λάστιχου / / / / Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας - μέγεθος εκχυτήρα Αβαθμίδωτα ρυθμιζόμενη πίεση λειτουργίας - μέγεθος εκχυτήρα bar / 3-10 MPa bar / 3-10 MPa bar / 3-10 MPa bar / 3-17 MPa bar / 3-16 MPa bar / 3-16 MPa bar / 3-16 MPa - Απόδοση νερού - μέγεθος εκχυτήρα λίτρα/λεπτό (600 λίτρα/ώρα) 10 λίτρα/λεπτό (600 λίτρα/ώρα) 10 λίτρα/λεπτό (600 λίτρα/ώρα) 14,5 λίτρα/λεπτό (870 λίτρα/ώρα) Απόδοση νερού - μέγεθος εκχυτήρα ,6 λίτρα/λεπτό (516 λίτρα/ώρα) 8,6 λίτρα/λεπτό (516 λίτρα/ώρα) 8,6 λίτρα/λεπτό (516 λίτρα/ώρα) - Απόδοση νερού υψηλής θερμοκρασίας (Εισροή 12 C), ρυθμιζόμενη αβαθμίδωτα - μέγεθος εκχυτήρα C 47 C 64 C 60 C Απόδοση νερού υψηλής θερμοκρασίας (Εισροή 12 C), ρυθμιζόμενη αβαθμίδωτα - μέγεθος εκχυτήρα C 52 C 72 C - Θερμαντική απόδοση 18 kw 24 kw 36 kw 48 kw Περιστροφές κινητήρα στρ./λεπτό στρ./λεπτό στρ./λεπτό στρ./λεπτό Στοιχεία ηλεκτρικής σύνδεσης 400 V, 32,6 A, 50 Hz 400 V, 41,2 A, 50 Hz 400 V, 58,6 A, 50 Hz 400 V, 80 A, 50 Hz Τιμή σύνδεσης / Ασφάλεια 20,6 kw / 50 A 26,6 kw / 63 A 38,6 kw / 80 A 53,5 kw / 80 A Βάρος E-M με κουβάρι λάστιχου 178 χγρ. 178 χγρ. 178 χγρ. 178 χγρ. Περιεχόμενο συσκευσίας Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Αρ. προϊόντος Λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα, ΟΠ 8 20 μ. / 10 μ. ( ) / (41.081) Σε περίπτωση παραγγελίας παρακαλώ αναφέρετε το μέγεθος ακροστομίου ή την πίεση λειτουργίας. 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) 20 μ. / 10 μ. ( ) / (41.081) Πιστόλι κλεισίματος ασφαλείας Starlet ( ) ( ) ( ) ( ) Κοντάρι από ανοξείδωτο χάλυβα και ακροστόμιο επίπεδης εκτόξευσης υγρού ( D25045) ( D25045) ( D25045) ( D25045) Φίλτρο εισροής νερού (13.310) (13.310) (13.310) (13.310) 47

48 Kαθαριστές υψηλής πίεσης στάσιμοι Σταθερές λύσεις σε όμορφο design Η στάσιμη σειρά κρύου νερού W Περίβλημα από ανοξείδωτο χάλυβα Έλεγχος ρίψης νομισμάτων και τηλεχειρισμός για διαφορετικά προγράμματα καθαρισμού (κατ επιλογή) Καλώδιο σύνδεσης 7,5 μέτρα (W 11/135: 5 μ.) Κοντάρι από ειδικό χάλυβα με ακροστόμιο ρύθμισης Παραδοτέο κατ επιλογή με επιτηρητή διαρροής και απευθείας σύνδεση με έναν υδροσωλήνα πίεσης (2 8 bar) δίχως δεξαμενή νερού ή με δεξαμενή νερού και σύνδεση υδροσωλήνα πίεσης (2-5 bar) με την δεξαμενή νερού Εγκατάσταση ολικού στοπ «Total-Stop» με λειτουργία καθυστέρησης απενεργοποίησης κινητήρα Kλείσιμο της μηχανής για λόγους ασφαλείας Αναρρόφηση καθαριστικού υγρού (εξαίρεση W 11/135, W 19/180) Aυτόματος συσπειρωτή ήρας λάστιχου για έως 28 m λάστιχο υψηλής πίεσης επενδεδυμένο από ιστό χάλυβα (κατ επιλογή) 48
