1 ΒΙΟΜΗΧΑΝΙΚΟΙ ΛΕΒΗΤΕΣ T G ECO FRIENDLY ΝΕΟ Ολοκληρωµένο σύστηµα παραγωγής ζεστού νερού βιοµάζας / Wood chips µεγάλων εφαρµογών

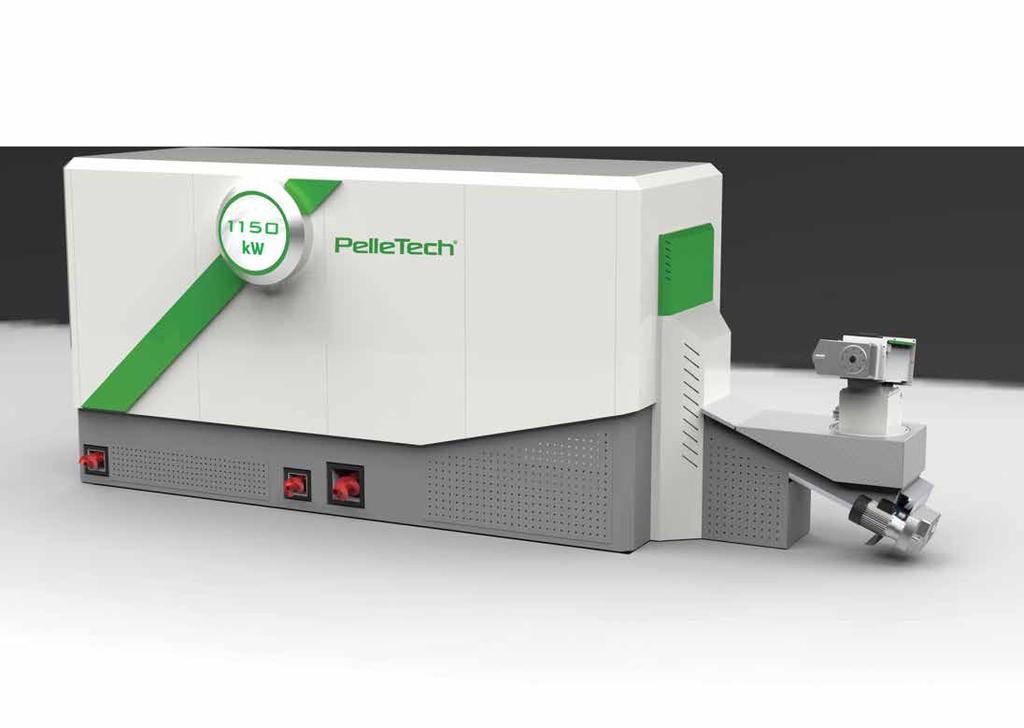

2 ΒΙΟΜΗΧΑΝΙΚΟΙ ΛΕΒΗΤΕΣ NEW PELLETECH IDRO 1150 kw INDUSTRIAL BOILER Ο λέβητας PelleTech Idro 1150 kw έχει κατασκευαστεί από τις ανάγκες των πελατών µας για βιοµηχανική θέρµανση µε ποιότητα και έµφαση στην οικονοµία. Η σχάρα καύσης έχει αναπτυχθεί ειδικά για την αυτόµατη καύση των στερεών καυσίµων (Pellet, Wood Chip, Βιοµάζα, αγροτικά υπολείµµατα κλπ.). Συνδυάζει τα πλεονεκτήµατα της καύσης τύπου σχάρας για βέλτιστα αποτέλεσµατα. Η σχάρα καύσης του λέβητα PelleTech Ιdro είναι ιδιαίτερα εντυπωσιακή, χάρη στη µέγιστη αποδοτικότητα και την τέλεια καύση σε όλα τα στάδια του φορτίου. Ο εναλλάκτης θερµότητας είναι σχεδιασµένος κάθετα µε αυτόµατο καθαρισµό γεγονός που τον καθιστά ιδανικό για τη χρήση των καυσίµων µε υψηλό ποσοστό υγρασίας***. Η τέφρα αφαιρείται αυτόµατα από τη βάση καύσης και µεταφέρεται σε ένα πρότυπο δοχείο. Η απόδοση πάνω από 90%, επιτρέπει την µέγιστη εποχιακή απόδοση στην διαµόρφωση λειτουργίας. Ο PelleTech Ιdro ελέγχεται µε το πρότυπο EN Παράγεται σύµφωνα µε την Οδηγία Μηχανηµάτων και έχει χαρακτηρισµό CE.

3 Πλήρως αυτόµατος λέβητας ξύλου µε σχάρα καύσης Κατάλληλο για καύσιµα ξύλου βιοµάζας εως 35% µέγιστης περιεκτικότητας σε νερό Απόδοση: έως 91% Μέγιστη πίεση λειτουργίας: 5 bar Πλεονεκτήµατα: Ανεξάρτητη διπλή Υψηλή απόδοση µε παροχή αέρα κύριας προηγµένη τεχνολογία και δευτερογενής καύσης, εναλλάκτης καύσης για άριστη θερµότητας 3πλης καύση και σωστή διέλευσης και εκµετάλλευση του διαχείριση εύρους βιοκαυσίµου χωρίς ισχύος (4:1) απώλειες. 4 5 Προηγµένες Εύκολη συσκευές συντήρηση µε ασφαλείας που αυτόµατη εξαγωγή εξασφαλίζουν στάχτης του ασφαλή και εναλλάκτη και του αξιόπιστη 6 καυστήρα 7 8 λειτουργία Συνεχής µετατόπιση, Σταθερή λειτουργία αναµόχλευση, που εξασφαλίζει πλήρης οξυγόνωση άριστες συνθήκες και άριστη καύση θέρµανσης χώρου όλων των τύπων µας βιοµάζας Πρωτοποριακό σύστηµα χυτοσίδηρου καυστήρα παλινδροµικής σχάρας 7 βαθµίδων που επιτρέπει την καύση βιοµάζας ακόµα και αυξηµένης υγρασίας έως και 30% Προσωπικός προγραµµατισµός της εγκατάστασής σας από την οµάδα εµπειρογνωµόνων

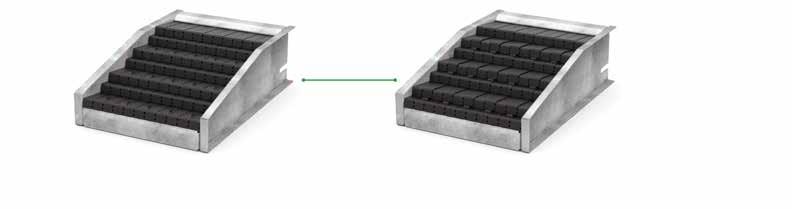

4 4 ΛΕΒΗΤΑΣ ΞΥΛΟΥ-ΒΙΟΜΑΖΑΣ ΜΕ ΜΕΓΑΛΗ ΕΜΦΑΣΗ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ Ο πατενταρισµένος καυστήρας κινούµενης σχάρας της σειράς λεβήτων PelleTech Idro, χαρακτηρίζεται ως ορόσηµο στα συστήµατα καύσης βιοµάζας. Ένας κοχλίας τροφοδοσίας καθοδηγεί συνεχώς το καύσιµο στην κινούµενη εσχάρα στην οποία η ξήρανση και αεριοποίηση του καυσίµου πραγµατο-ποιείται µε µια προσεκτικά οργανωµένη πρωτοβάθµια παροχή αέρα. Τα εύφλεκτα αέρια στη συνέχεια οδηγούνται στα ανώτερα τµήµατα του θαλάµου καύσης, όπου αναµιγνύονται µε την παροχή του δευτερεύοντος αέρα, χρησιµοποιώντας ένα περιστροφικό ανεµιστήρα, γεγονός που εξασφαλίζει την πλήρη καύση. ΚΑΘΑΡΗ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΚΑΥΣΗ Η προηγµένη τεχνολογία καύσης των λεβήτων PelleTech Idro επιτυγχάνει παρόµοιες βαθµολογίες των εκποµπών µε εκείνες ενός προηγµένου συστήµατος καύσεως φυσικού αερίου και κρατά την απελευθέρωση των CO, NOx και σωµατιδίων αιθάλης στο ελάχιστο. Επιπλέον, σε αντίθεση µε το πετρέλαιο και το φυσικό αέριο, το ξύλο και η βιοµάζα είναι µια ουδέτερη ανανεώσιµη πηγή ενέργειας. Με όλα τα παραπάνω και σε συνδυασµό µε την παρεχόµενη ψηφιακή ισχύ των ηλεκτρονικών συστηµάτων, ο λέβητας επιτυγχάνει ένα επίπεδο απόδοσης έως και 91%. ΚΟΡΥΦΑΙΑ ΣΧΕ ΙΑΣΗ ΚΑΙ ΠΟΙΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗΣ Οι λέβητες PelleTech Idro είναι χαρακτηρίζονται από κορυφαία ποιότητα κατασκευής για χρήση κάτω από τις πιο σκληρές βιοµηχανικές συνθήκες. Το εσωτερικό του θαλάµου καύσης είναι εξοπλισµένο µε υψηλής ποιότητας πυρίµαχο σκυρόδεµα για µεγαλύτερη αντοχή αλλά και ταυτόχρονη αποθήκευση θερµότητας. Η κινούµενη εσχάρα είναι κατασκευασµένη από υψηλής ποιότητας πιστοποιηµένο χυτοσίδηρο, που µπορεί να αντέξει τις υψηλότερες θερµοκρασίες. ΚΑΥΣΤΗΡΑΣ ΚΙΝΟΥΜΕΝΗΣ ΣΧΑΡΑΣ Η κινούµενη σχάρα (επίσης γνωστή ως βηµατική-σχάρα ή κεκλιµένη σχάρα) είναι η πλέον ευέλικτη (σε όρους ευελιξίας ανοχής καυσίµου). Το καύσιµο παρέχεται επάνω σε µία σειρά κεκλιµένων επιπέδων πινάκων οι οποίοι κινούνται σε µία σειρά, έτσι ώστε το καύσιµο ταξιδεύει αργά (διαρκής αναµόχλευση) προς το απώτερο άκρο του θαλάµου καύσης. Το καύσιµο στεγνώνει και στη συνέχεια καίγεται καθώς κινείται προς τα κάτω στη σχάρα (ο πρωτογενής αέρας παρέχεται κάτω από την σχάρα). Οι ειδικά διαµορφωµένες σταθερές πλάκες του καυστήρα είναι κατασκευασµένες ούτως ώστε να ανασηκώνουν τα κινητά µέρη του καυστήρα (νύχια), µε αποτέλεσµα την θραύση και αποφυγή δηµιουργίας κρούστας (κλινκερ) στην επιφάνεια της σχάρας καθώς και τον περαιτέρω εµπλουτισµό του καυσίµου µε αέρα. Αυτή η αλληλουχία καύσης είναι ένα από τα µεγάλα πλεονεκτήµατα του καυστήρα: ρυθµίζοντας την ταχύτητα της σχάρας, της τροφοδοσίας καυσίµου και της παροχής αέρα, είναι δυνατόν να κάψει ένα ευρύ φάσµα των καυσίµων µε διάφορες περιεκτικότητες σε υγρασία. Η προσθήκη της επένδυσης χυτοσίδηρου υψηλής ποιότητας πάνω από την σχάρα αντανακλά πίσω θερµότητα, ενθαρρύνοντας την ξήρανση και την επακόλουθη ανάφλεξη, και έτσι επιτρέπει την καύση των υγρών καυσίµων και ανέχεται µέχρι περιεκτικότητα σε υγρασία 30-35%. Μόλις το καύσιµο βιοµάζας έχει αποτεφρωθεί, η εναποµένουσα τέφρα πέφτει από το κατώτερο άκρο της σχάρας, και αφαιρείται µηχανικά στο δοχείο συλλογής της τέφρας. Πλεονεκτήµατα της µετακίνησης σχάρα του καυστήρα Ευρεία ανοχή του τύπου καυσίµου, περιεκτικότητα σε υγρασία (30-35%), και το µέγεθος των σωµατιδίων. Ως αποτέλεσµα της ευρείας ανοχής καυσίµων, φθηνότερα καύσιµα µπορεί να χρησιµοποιηθούν, βοηθώντας στην αντιστάθµιση του υψηλότερου κόστους κεφαλαίου. Η κίνηση του καυσίµου βοηθά στην αποφυγή δηµιουργίας κλίνκερ και αποτρέπει µπλοκαρίσµατα.

5 5 Πλήρης διαχείριση ενέργειας Πλήρως προγραµµατιζόµενο εύρος ισχύος µέσω ηλεκτρονικής µονάδος διαχείρισης, η οποία ελέγχει: τη ροή και τη θερµοκρασία του νερού την υποπίεση του θαλάµου καύσης ώστε να διατηρείται σταθερός ελκυσµός τη θερµοκρασία εξόδου καυσαερίων τη θερµοκρασία του θαλάµου καύσης την περιεκτικότητα σε οξυγόνο στα καυσαέρια (µέσω αισθητήρα Lambda)

6 6 B.3 - ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Ο λέβητας PelleTech Idro 1150 kw είναι σχεδιασµένος για τις ανάγκες των γεωργικών και επαγγελµατικών βιοµηχανιών, µε την παραγωγή ζεστού νερού για ένα ευρύ φάσµα εφαρµογών που βασίζονται σε ανανεώσιµες πηγές ενέργειας και υπολειµµατικά προϊόντα από τη γεωργία και τη δασοκοµία. Τα καύσιµα µεταφέρονται µέσω βαρέων συστηµάτων µεταφοράς σε υψηλής απόδοσης και πολύ ευέλικτες εγκαταστάσεις εκτόξευσης κινούµενων σχαρών. Τα καυσαέρια από τη διαδικασία καύσης οδηγούνται ελεγχόµενα στον κλίβανο και έπειτα στον εναλλάκτη θερµότητας, στον οποίο η ενέργεια µεταφέρεται στο εισερχόµενο µέσο θέρµανσης (νερό). ΑΠΑΓΟΡΕΥΕΤΑΙ Η ΑΝΤΙΓΡΑΦΗ Η ΑΝΑ ΗΜΟΣΙΕΥΣΗ ΣΕ ΤΡΙΤΟ ΠΡΟΣΩΠΟ ΤΗΣ ΠΑΡΟΥΣΑΣ ΠΡΟΣΦΟΡΑΣ/ ΠΑΡΟΥΣΙΑΣΗΣ ΧΩΡΙΣ ΤΗΝ ΕΓΓΡΑΦΗ ΣΥΓΚΑΤΑΘΕΣΗ ΤΗΣ CAMINODESIGN, ΝΟΜΙΜΟΥ ΚΑΤΟΧΟΥ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΝΤΥΠΟΥ

7 7 Τα εγκατεστηµένα από εµάς συστήµατα βιοµηχανικού λέβητα ζεστού νερού παρέχουν µε επιτυχία ενέργεια για πολλά χρόνια και επιβεβαιώνουν την ποιότητα των υπηρεσιών µας. Η τεχνολογία PelleTech συνδυάζει αποδεδειγµένα συστήµατα καύσης µε σύγχρονη και εξελιγµένη τεχνολογία θερµού αέρα για την καλύτερη δυνατή ευελιξία και αξιοπιστία των πελατών µας. Ο βιοµηχανικός λέβητας PelleTech 1150 kw είναι ένας συµπαγής λέβητας ζεστού νερού µε ισχύ 1150 kw. Ο συµπαγής σχεδιασµός του συστήµατος εξοικονοµεί χώρο και µπορεί να τεθεί σε λειτουργία µέσα σε λίγες ώρες χωρίς δαπανηρές κατασκευές. ΑΠΑΓΟΡΕΥΕΤΑΙ Η ΑΝΤΙΓΡΑΦΗ Η ΑΝΑ ΗΜΟΣΙΕΥΣΗ ΣΕ ΤΡΙΤΟ ΠΡΟΣΩΠΟ ΤΗΣ ΠΑΡΟΥΣΑΣ ΠΡΟΣΦΟΡΑΣ/ ΠΑΡΟΥΣΙΑΣΗΣ ΧΩΡΙΣ ΤΗΝ ΕΓΓΡΑΦΗ ΣΥΓΚΑΤΑΘΕΣΗ ΤΗΣ CAMINODESIGN, ΝΟΜΙΜΟΥ ΚΑΤΟΧΟΥ ΤΟΥ ΠΑΡΟΝΤΟΣ ΕΝΤΥΠΟΥ

8 8 ΠΛΗΡΩΣ ΑΥΤΟΜΑΤΟ ΜΕ ΧΑΜΗΛΗ ΣΥΝΤΗΡΗΣΗ ΑΥΤΟΜΑΤΟΣ ΚΑΘΑΡΙΣΜΟΣ ΣΤΑΧΤΗΣ Η καθαρή καύση αφήνει µόνο ανόργανες ουσίες που περιέχονται στα καύσιµα ως στάχτη. Μια κινούµενη σχάρα αφαιρεί την τέφρα από το θάλαµο καύσης και τη µεταφέρει στο δοχείο στάχτης. Μόλις κρυώσει, ο κοχλίας αποµάκρυνσης της στάχτης οδηγεί την τέφρα σε ένα µεγάλο εξωτερικό δοχείο. ΣΥΣΤΗΜΑ ΕΠΙΣΤΡΟΦΗΣ ΚΑΥΣΑΕΡΙΩΝ Τα καυσαέρια µε χαµηλή περιεκτικότητα σε οξυγόνο (6-8%) αναµιγνύονται µε τον πρωτεύοντα αέρα εξασφαλίζοντας πλήρη καύση. Αυτό έχει σαν αποτέλεσµα τη χαµηλή θερµοκρασία της σχάρας καύσης, η οποία οδηγεί σε µεγαλύτερη απόδοση του λέβητα. Επιπλέον, οι εκποµπές σωµατιδίων µειώνονται και η διάρκεια ζωής της σχάρας αυξάνεται. ΣΥΣΤΗΜΑ ΙΑΧΕΙΡΙΣΗΣ ΚΑΥΣΑΕΡΙΩΝ MULTICYCLONE (ΠΡΟΑΙΡΕΤΙΚΟ) Ο απορροφητήρας καυσαερίων ελαχιστοποιεί τις εκποµπές σκόνης φιλτράροντας τα αέρια καυσαερίων από µια διάταξη πολυκυκλώνα. Παρέχεται πλήρως µονωµένο µε ανεµιστήρα καπναερίων στην πλευρά ή στην κορυφή και δοχείο στάχτης. Ένα δοχείο συλλογής στάχτης είναι επίσης διαθέσιµο ως προαιρετικό. ΑΣΦΑΛΗΣ ΚΑΙ ΑΞΙΟΠΙΣΤΗ ΛΕΙΤΟΥΡΓΙΑ Τα συστήµατα θέρµανσης βιοµάζας της CaminoDesign πληρούν τις αυστηρότερες απαιτήσεις και προϋποθέσεις ασφαλείας. Ο εξοπλισµός υψηλής τεχνολογίας εγγυάται την ασφαλή και αξιόπιστη λειτουργία του συστήµατός σας ανά πάσα στιγµή. ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙ ΤΗΣ ΕΠΙΣΤΡΟΦΗΣ ΦΛΟΓΑΣ Αυτοµατοποιηµένο σύστηµα παροχής καυσίµου εφοδιασµένο µε συσκευή ασφαλείας που εγγυάται τη συνεχή σφράγιση µεταξύ του θαλάµου αποθήκευσης του καυσίµου και τη γραµµή τροφοδοσίας καύσιµου και εµποδίζει την επιστροφή της φλόγας στο θάλαµο καυσίµου ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Εναλλάκτης θερµότητας ενσωµατωµένος στο λέβητα, ο οποίος συνδέεται µε ένα δίκτυο παροχής κρύου νερού και εµποδίζει την υπερθέρµανση του λέβητα σε περίπτωση διακοπής ρεύµατος. Μία µη ηλεκτρική θερµικά ενεργοποιηµένη βαλβίδα ενεργοποιείται σε µια προκαθορισµένη θερµοκρασία λέβητα και ψύχει το νερό του λέβητα προς τα κάτω µέσω της έµµεσης µεταφοράς θερµότητας µέσω του εναλλάκτη θερµότητας. ΠΡΟΣΘΕΤΕΣ ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑΣ Εκτός από τις αναφερόµενες συσκευές ασφαλείας, οι λέβητες PelleTech 1150 kw είναι εξοπλισµένοι επίσης µε όλες τις επιπλέον συσκευές ασφαλείας, όπως απαιτείται από τα σχετικά πρότυπα ασφαλείας. Χαµηλή διακοπή νερού Αισθητήρας πίεσης και θερµοκρασίας Περιορισµένη θερµοκρασία ασφαλείας

9 ΙΑΣΤΑΣΕΙΣ IDRO 1150 Θερµική Ισχύς Εύρος Ισχύος Αποδοτικότητα ιάµετρος Εξόδου Καυσαερίων Περιεκτικότητα Νερού Θερµοκρασία Συντήρησης Νερού Μέγιστη Πίεση Λειτουργίας Βάρος Λέβητα ιάµετρος Θερµοκρασίας Εισόδου Νερού ιάµετρος Θερµοκρασίας Εξόδου Νερού Ηλεκτρική Σύνδεση (V, Hz) kw kw % mm l o C bar Kg in in DN125/5 DN125/5 400V, 50/60Hz
