1 AirData 54 PCI b/g Wireless PCI Card Ε γ χ ε ι ρ ί δ ι ο Χ ρ ή σ τ η Version 1.0

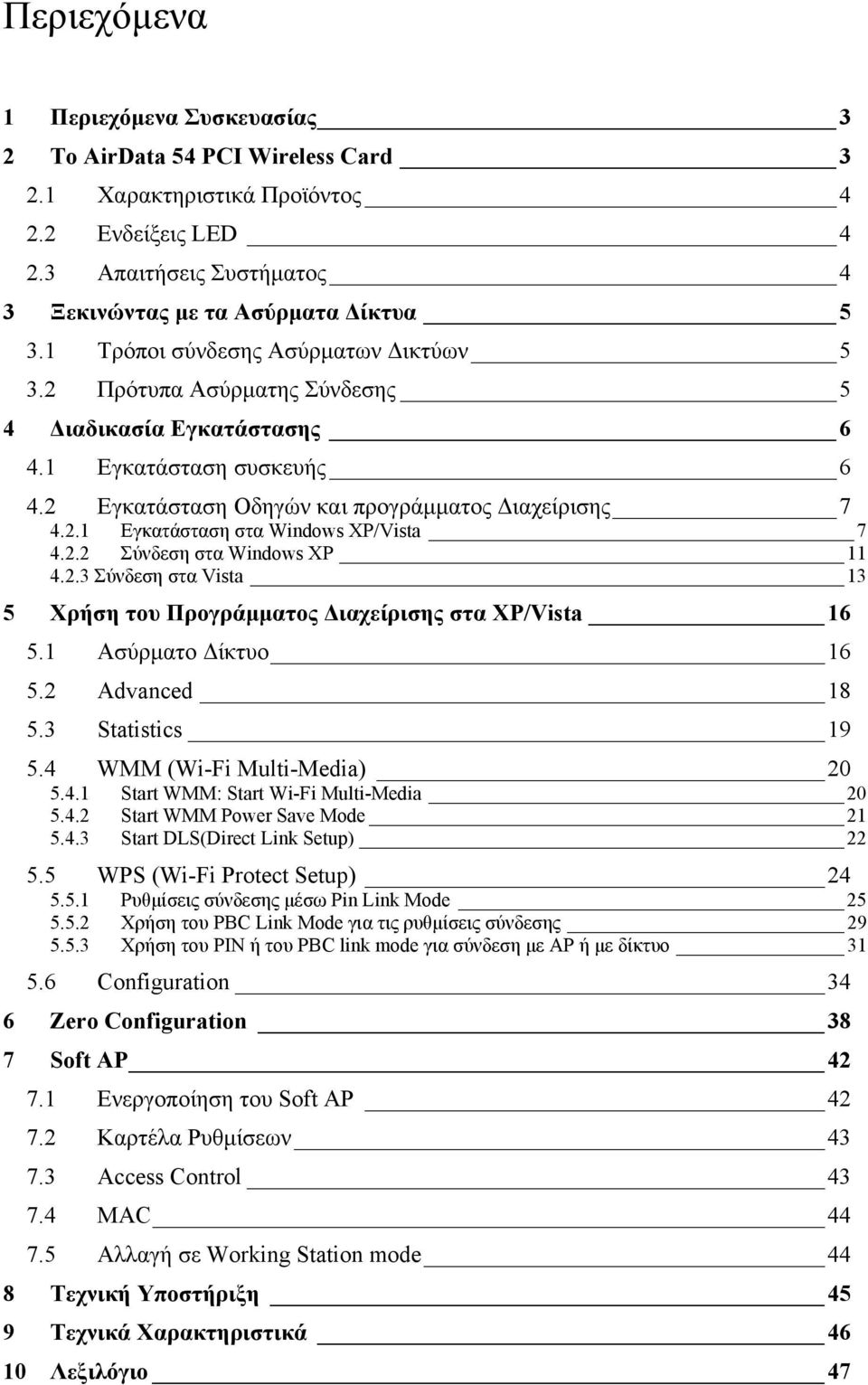

2 Περιεχόμενα 1 Περιεχόμενα Συσκευασίας 3 2 Το AirData 54 PCI Wireless Card Χαρακτηριστικά Προϊόντος Ενδείξεις LED Απαιτήσεις Συστήματος 4 3 Ξεκινώντας με τα Ασύρματα Δίκτυα Τρόποι σύνδεσης Ασύρματων Δικτύων Πρότυπα Ασύρματης Σύνδεσης 5 4 Διαδικασία Εγκατάστασης Εγκατάσταση συσκευής Εγκατάσταση Οδηγών και προγράμματος Διαχείρισης Εγκατάσταση στα Windows XP/Vista Σύνδεση στα Windows XP Σύνδεση στα Vista 13 5 Χρήση του Προγράμματος Διαχείρισης στα XP/Vista Ασύρματο Δίκτυο Advanced Statistics WMM (Wi-Fi Multi-Media) Start WMM: Start Wi-Fi Multi-Media Start WMM Power Save Mode Start DLS(Direct Link Setup) WPS (Wi-Fi Protect Setup) Ρυθμίσεις σύνδεσης μέσω Pin Link Mode Χρήση του PBC Link Mode για τις ρυθμίσεις σύνδεσης Χρήση του PIN ή του PBC link mode για σύνδεση με AP ή με δίκτυο Configuration 34 6 Zero Configuration 38 7 Soft AP Ενεργοποίηση του Soft AP Καρτέλα Ρυθμίσεων Access Control MAC Αλλαγή σε Working Station mode 44 8 Τεχνική Υποστήριξη 45 9 Τεχνικά Χαρακτηριστικά Λεξιλόγιο 47

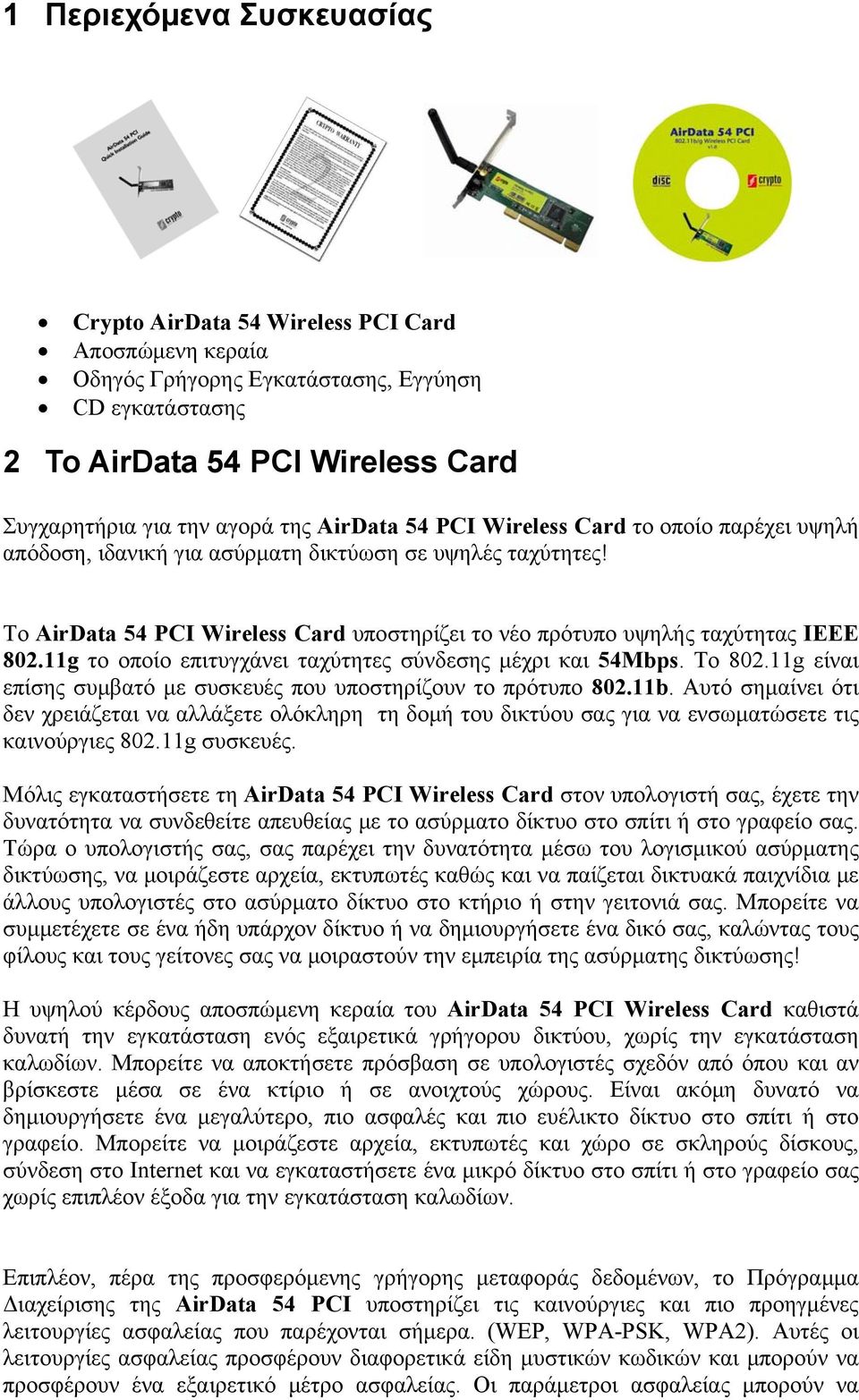

3 1 Περιεχόμενα Συσκευασίας Crypto AirData 54 Wireless PCI Card Αποσπώμενη κεραία Οδηγός Γρήγορης Εγκατάστασης, Εγγύηση CD εγκατάστασης 2 Το AirData 54 PCI Wireless Card Συγχαρητήρια για την αγορά της AirData 54 PCI Wireless Card το οποίο παρέχει υψηλή απόδοση, ιδανική για ασύρματη δικτύωση σε υψηλές ταχύτητες! Το AirData 54 PCI Wireless Card υποστηρίζει το νέο πρότυπο υψηλής ταχύτητας IEEE g το οποίο επιτυγχάνει ταχύτητες σύνδεσης μέχρι και 54Mbps. Το g είναι επίσης συμβατό με συσκευές που υποστηρίζουν το πρότυπο b. Αυτό σημαίνει ότι δεν χρειάζεται να αλλάξετε ολόκληρη τη δομή του δικτύου σας για να ενσωματώσετε τις καινούργιες g συσκευές. Μόλις εγκαταστήσετε τη AirData 54 PCI Wireless Card στον υπολογιστή σας, έχετε την δυνατότητα να συνδεθείτε απευθείας με το ασύρματο δίκτυο στο σπίτι ή στο γραφείο σας. Τώρα ο υπολογιστής σας, σας παρέχει την δυνατότητα μέσω του λογισμικού ασύρματης δικτύωσης, να μοιράζεστε αρχεία, εκτυπωτές καθώς και να παίζεται δικτυακά παιχνίδια με άλλους υπολογιστές στο ασύρματο δίκτυο στο κτήριο ή στην γειτονιά σας. Μπορείτε να συμμετέχετε σε ένα ήδη υπάρχον δίκτυο ή να δημιουργήσετε ένα δικό σας, καλώντας τους φίλους και τους γείτονες σας να μοιραστούν την εμπειρία της ασύρματης δικτύωσης! Η υψηλού κέρδους αποσπώμενη κεραία του AirData 54 PCI Wireless Card καθιστά δυνατή την εγκατάσταση ενός εξαιρετικά γρήγορου δικτύου, χωρίς την εγκατάσταση καλωδίων. Μπορείτε να αποκτήσετε πρόσβαση σε υπολογιστές σχεδόν από όπου και αν βρίσκεστε μέσα σε ένα κτίριο ή σε ανοιχτούς χώρους. Είναι ακόμη δυνατό να δημιουργήσετε ένα μεγαλύτερο, πιο ασφαλές και πιο ευέλικτο δίκτυο στο σπίτι ή στο γραφείο. Μπορείτε να μοιράζεστε αρχεία, εκτυπωτές και χώρο σε σκληρούς δίσκους, σύνδεση στο Internet και να εγκαταστήσετε ένα μικρό δίκτυο στο σπίτι ή στο γραφείο σας χωρίς επιπλέον έξοδα για την εγκατάσταση καλωδίων. Επιπλέον, πέρα της προσφερόμενης γρήγορης μεταφοράς δεδομένων, το Πρόγραμμα Διαχείρισης της AirData 54 PCI υποστηρίζει τις καινούργιες και πιο προηγμένες λειτουργίες ασφαλείας που παρέχονται σήμερα. (WEP, WPA-PSK, WPA2). Αυτές οι λειτουργίες ασφαλείας προσφέρουν διαφορετικά είδη μυστικών κωδικών και μπορούν να προσφέρουν ένα εξαιρετικό μέτρο ασφαλείας. Οι παράμετροι ασφαλείας μπορούν να

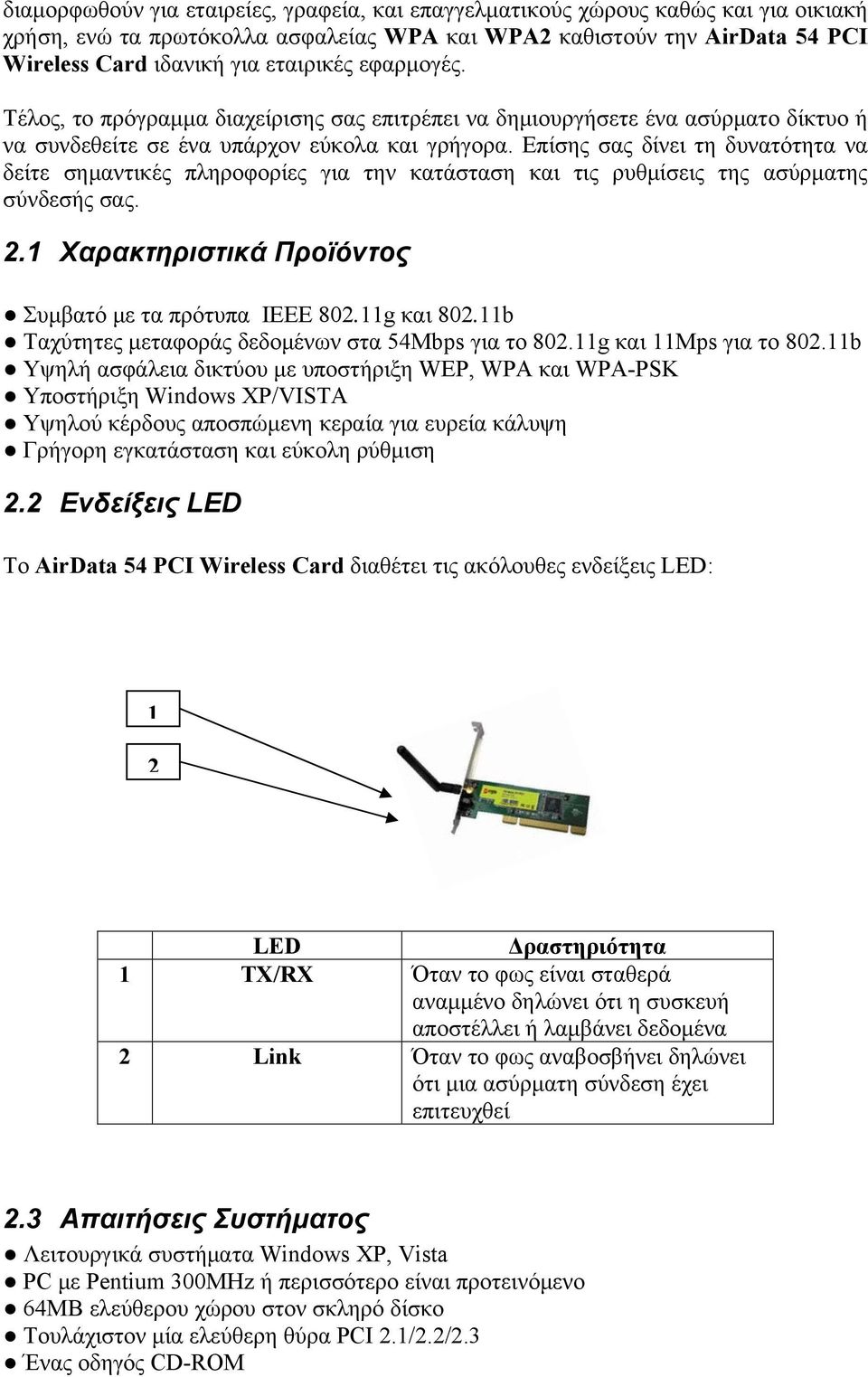

4 διαμορφωθούν για εταιρείες, γραφεία, και επαγγελματικούς χώρους καθώς και για οικιακή χρήση, ενώ τα πρωτόκολλα ασφαλείας WPA και WPA2 καθιστούν την AirData 54 PCI Wireless Card ιδανική για εταιρικές εφαρμογές. Τέλος, το πρόγραμμα διαχείρισης σας επιτρέπει να δημιουργήσετε ένα ασύρματο δίκτυο ή να συνδεθείτε σε ένα υπάρχον εύκολα και γρήγορα. Επίσης σας δίνει τη δυνατότητα να δείτε σημαντικές πληροφορίες για την κατάσταση και τις ρυθμίσεις της ασύρματης σύνδεσής σας. 2.1 Χαρακτηριστικά Προϊόντος Συμβατό με τα πρότυπα IEEE g και b Ταχύτητες μεταφοράς δεδομένων στα 54Mbps για το g και 11Mps για το b Υψηλή ασφάλεια δικτύου με υποστήριξη WEP, WPA και WPA-PSK Υποστήριξη Windows XP/VISTA Υψηλού κέρδους αποσπώμενη κεραία για ευρεία κάλυψη Γρήγορη εγκατάσταση και εύκολη ρύθμιση 2.2 Ενδείξεις LED Το AirData 54 PCI Wireless Card διαθέτει τις ακόλουθες ενδείξεις LED: 1 2 LED Δραστηριότητα 1 TX/RX Όταν το φως είναι σταθερά αναμμένο δηλώνει ότι η συσκευή αποστέλλει ή λαμβάνει δεδομένα 2 Link Όταν το φως αναβοσβήνει δηλώνει ότι μια ασύρματη σύνδεση έχει επιτευχθεί 2.3 Απαιτήσεις Συστήματος Λειτουργικά συστήματα Windows XP, Vista PC με Pentium 300MHz ή περισσότερο είναι προτεινόμενο 64MB ελεύθερου χώρου στον σκληρό δίσκο Τουλάχιστον μία ελεύθερη θύρα PCI 2.1/2.2/2.3 Ένας οδηγός CD-ROM

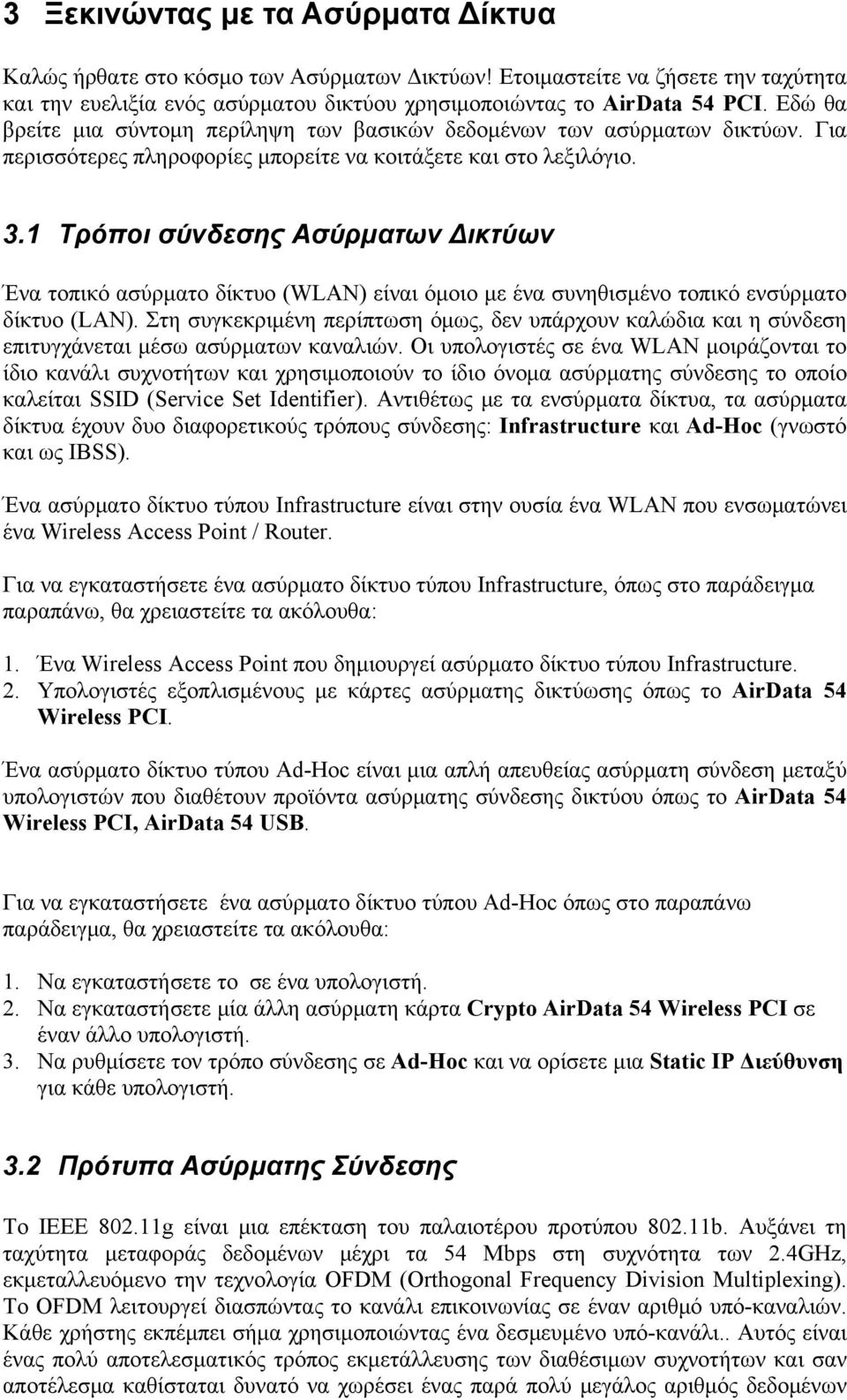

5 3 Ξεκινώντας με τα Ασύρματα Δίκτυα Καλώς ήρθατε στο κόσμο των Ασύρματων Δικτύων! Ετοιμαστείτε να ζήσετε την ταχύτητα και την ευελιξία ενός ασύρματου δικτύου χρησιμοποιώντας το AirData 54 PCI. Εδώ θα βρείτε μια σύντομη περίληψη των βασικών δεδομένων των ασύρματων δικτύων. Για περισσότερες πληροφορίες μπορείτε να κοιτάξετε και στο λεξιλόγιο. 3.1 Τρόποι σύνδεσης Ασύρματων Δικτύων Ένα τοπικό ασύρματο δίκτυο (WLAN) είναι όμοιο με ένα συνηθισμένο τοπικό ενσύρματο δίκτυο (LAN). Στη συγκεκριμένη περίπτωση όμως, δεν υπάρχουν καλώδια και η σύνδεση επιτυγχάνεται μέσω ασύρματων καναλιών. Οι υπολογιστές σε ένα WLAN μοιράζονται το ίδιο κανάλι συχνοτήτων και χρησιμοποιούν το ίδιο όνομα ασύρματης σύνδεσης το οποίο καλείται SSID (Service Set Identifier). Αντιθέτως με τα ενσύρματα δίκτυα, τα ασύρματα δίκτυα έχουν δυο διαφορετικούς τρόπους σύνδεσης: Infrastructure και Ad-Hoc (γνωστό και ως IBSS). Ένα ασύρματο δίκτυο τύπου Infrastructure είναι στην ουσία ένα WLAN που ενσωματώνει ένα Wireless Access Point / Router. Για να εγκαταστήσετε ένα ασύρματο δίκτυο τύπου Infrastructure, όπως στο παράδειγμα παραπάνω, θα χρειαστείτε τα ακόλουθα: 1. Ένα Wireless Access Point που δημιουργεί ασύρματο δίκτυο τύπου Infrastructure. 2. Υπολογιστές εξοπλισμένους με κάρτες ασύρματης δικτύωσης όπως το AirData 54 Wireless PCI. Ένα ασύρματο δίκτυο τύπου Ad-Hoc είναι μια απλή απευθείας ασύρματη σύνδεση μεταξύ υπολογιστών που διαθέτουν προϊόντα ασύρματης σύνδεσης δικτύου όπως το AirData 54 Wireless PCI, AirData 54 USB. Για να εγκαταστήσετε ένα ασύρματο δίκτυο τύπου Ad-Hoc όπως στο παραπάνω παράδειγμα, θα χρειαστείτε τα ακόλουθα: 1. Να εγκαταστήσετε τo σε ένα υπολογιστή. 2. Να εγκαταστήσετε μία άλλη ασύρματη κάρτα Crypto AirData 54 Wireless PCI σε έναν άλλο υπολογιστή. 3. Να ρυθμίσετε τον τρόπο σύνδεσης σε Ad-Hoc και να ορίσετε μια Static IP Διεύθυνση για κάθε υπολογιστή. 3.2 Πρότυπα Ασύρματης Σύνδεσης Το IEEE g είναι μια επέκταση του παλαιοτέρου προτύπου b. Αυξάνει τη ταχύτητα μεταφοράς δεδομένων μέχρι τα 54 Mbps στη συχνότητα των 2.4GHz, εκμεταλλευόμενο την τεχνολογία OFDM (Orthogonal Frequency Division Multiplexing). Το OFDM λειτουργεί διασπώντας το κανάλι επικοινωνίας σε έναν αριθμό υπό-καναλιών. Κάθε χρήστης εκπέμπει σήμα χρησιμοποιώντας ένα δεσμευμένο υπό-κανάλι.. Αυτός είναι ένας πολύ αποτελεσματικός τρόπος εκμετάλλευσης των διαθέσιμων συχνοτήτων και σαν αποτέλεσμα καθίσταται δυνατό να χωρέσει ένας παρά πολύ μεγάλος αριθμός δεδομένων

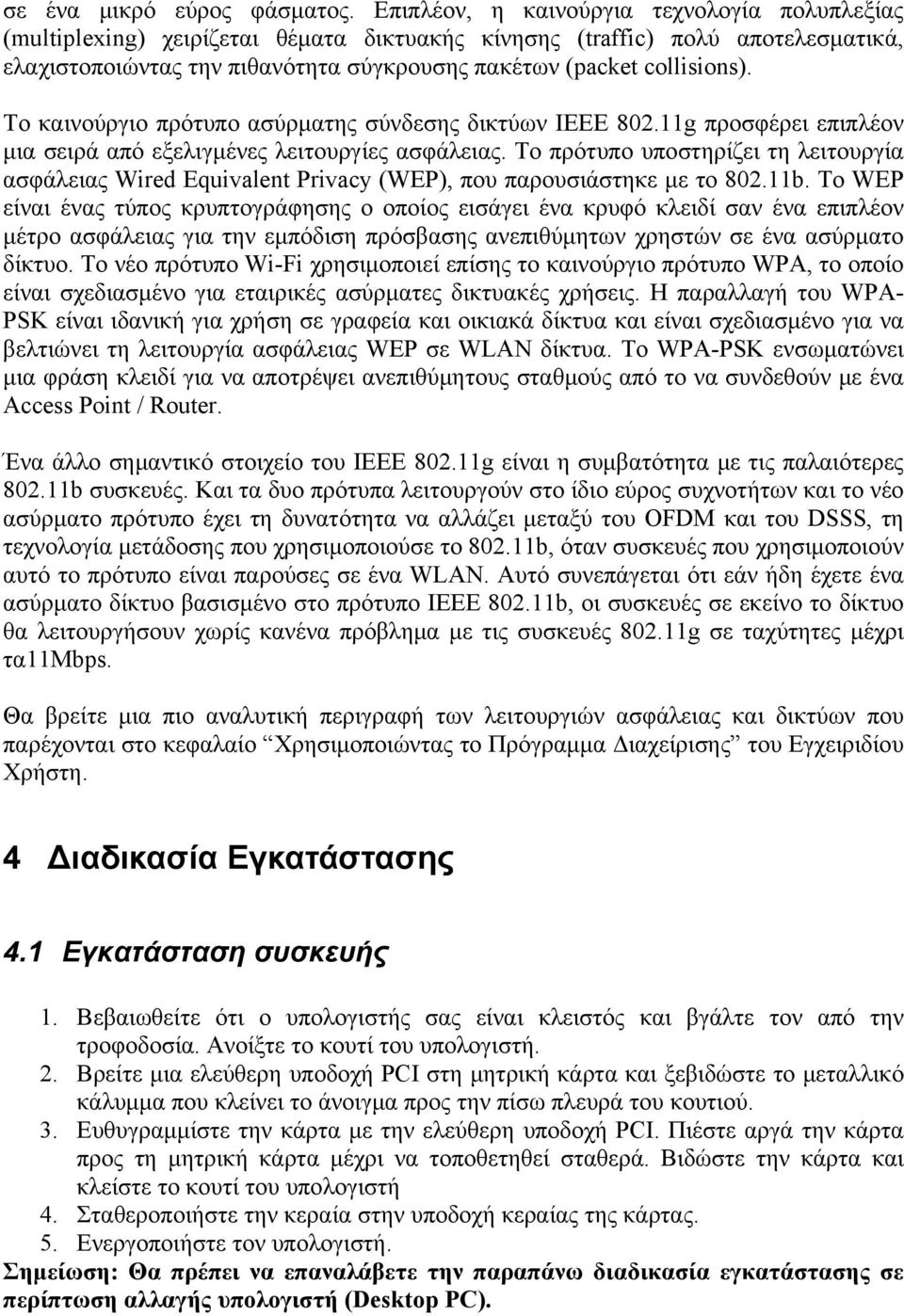

6 σε ένα μικρό εύρος φάσματος. Επιπλέον, η καινούργια τεχνολογία πολυπλεξίας (multiplexing) χειρίζεται θέματα δικτυακής κίνησης (traffic) πολύ αποτελεσματικά, ελαχιστοποιώντας την πιθανότητα σύγκρουσης πακέτων (packet collisions). Το καινούργιο πρότυπο ασύρματης σύνδεσης δικτύων IEEE g προσφέρει επιπλέον μια σειρά από εξελιγμένες λειτουργίες ασφάλειας. Το πρότυπο υποστηρίζει τη λειτουργία ασφάλειας Wired Equivalent Privacy (WEP), που παρουσιάστηκε με το b. Το WEP είναι ένας τύπος κρυπτογράφησης ο οποίος εισάγει ένα κρυφό κλειδί σαν ένα επιπλέον μέτρο ασφάλειας για την εμπόδιση πρόσβασης ανεπιθύμητων χρηστών σε ένα ασύρματο δίκτυο. Το νέο πρότυπο Wi-Fi χρησιμοποιεί επίσης το καινούργιο πρότυπο WPA, το οποίο είναι σχεδιασμένο για εταιρικές ασύρματες δικτυακές χρήσεις. Η παραλλαγή του WPA- PSK είναι ιδανική για χρήση σε γραφεία και οικιακά δίκτυα και είναι σχεδιασμένο για να βελτιώνει τη λειτουργία ασφάλειας WEP σε WLAN δίκτυα. Το WPA-PSK ενσωματώνει μια φράση κλειδί για να αποτρέψει ανεπιθύμητους σταθμούς από το να συνδεθούν με ένα Access Point / Router. Ένα άλλο σημαντικό στοιχείο του IEEE g είναι η συμβατότητα με τις παλαιότερες b συσκευές. Και τα δυο πρότυπα λειτουργούν στο ίδιο εύρος συχνοτήτων και το νέο ασύρματο πρότυπο έχει τη δυνατότητα να αλλάζει μεταξύ του OFDM και του DSSS, τη τεχνολογία μετάδοσης που χρησιμοποιούσε το b, όταν συσκευές που χρησιμοποιούν αυτό το πρότυπο είναι παρούσες σε ένα WLAN. Αυτό συνεπάγεται ότι εάν ήδη έχετε ένα ασύρματο δίκτυο βασισμένο στο πρότυπο IEEE b, οι συσκευές σε εκείνο το δίκτυο θα λειτουργήσουν χωρίς κανένα πρόβλημα με τις συσκευές g σε ταχύτητες μέχρι τα11mbps. Θα βρείτε μια πιο αναλυτική περιγραφή των λειτουργιών ασφάλειας και δικτύων που παρέχονται στο κεφαλαίο Χρησιμοποιώντας το Πρόγραμμα Διαχείρισης του Εγχειριδίου Χρήστη. 4 Διαδικασία Εγκατάστασης 4.1 Εγκατάσταση συσκευής 1. Βεβαιωθείτε ότι ο υπολογιστής σας είναι κλειστός και βγάλτε τον από την τροφοδοσία. Ανοίξτε το κουτί του υπολογιστή. 2. Βρείτε μια ελεύθερη υποδοχή PCI στη μητρική κάρτα και ξεβιδώστε το μεταλλικό κάλυμμα που κλείνει το άνοιγμα προς την πίσω πλευρά του κουτιού. 3. Ευθυγραμμίστε την κάρτα με την ελεύθερη υποδοχή PCI. Πιέστε αργά την κάρτα προς τη μητρική κάρτα μέχρι να τοποθετηθεί σταθερά. Βιδώστε την κάρτα και κλείστε το κουτί του υπολογιστή 4. Σταθεροποιήστε την κεραία στην υποδοχή κεραίας της κάρτας. 5. Ενεργοποιήστε τον υπολογιστή. Σημείωση: Θα πρέπει να επαναλάβετε την παραπάνω διαδικασία εγκατάστασης σε περίπτωση αλλαγής υπολογιστή (Desktop PC).

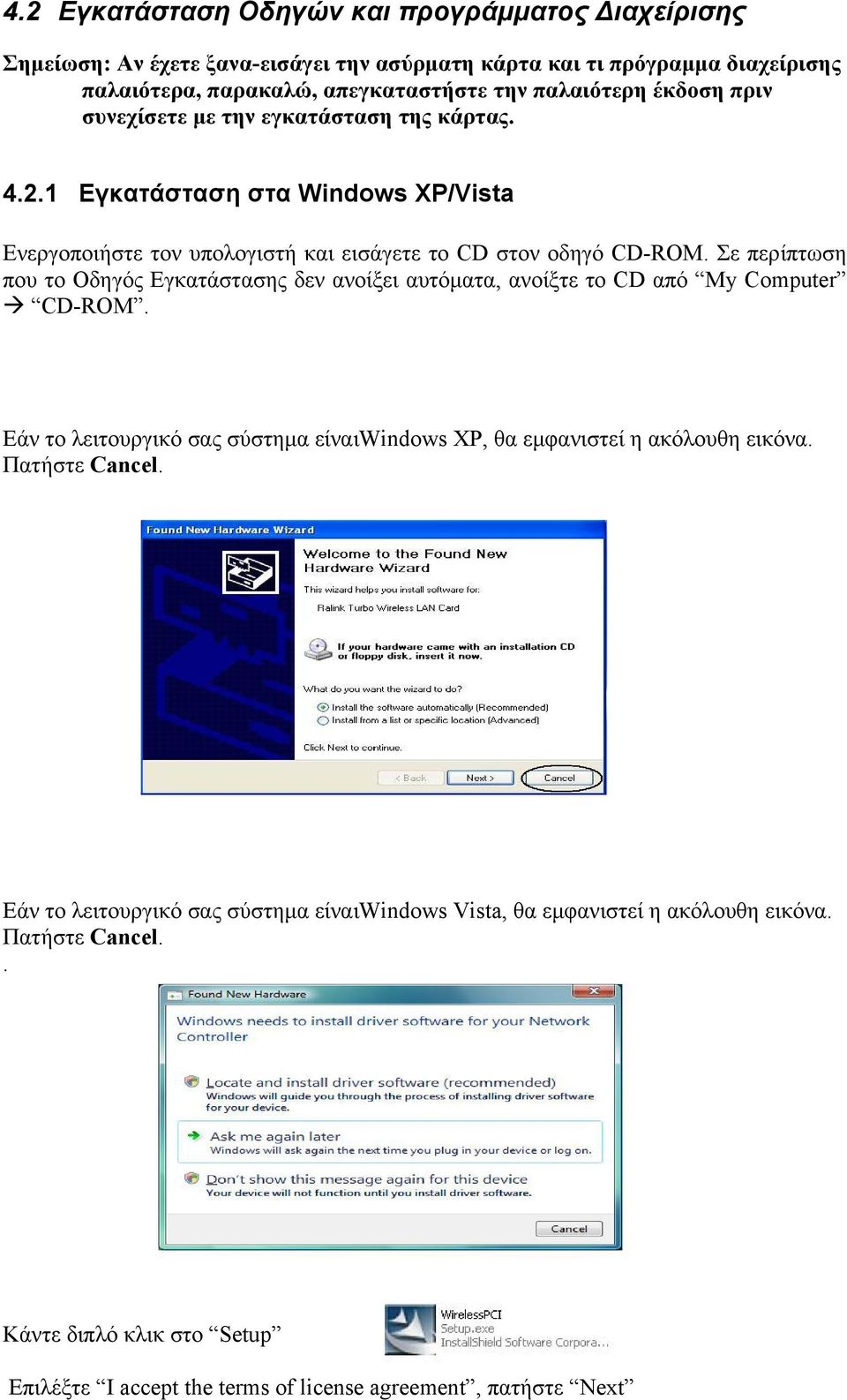

7 4.2 Εγκατάσταση Οδηγών και προγράμματος Διαχείρισης Σημείωση: Αν έχετε ξανα-εισάγει την ασύρματη κάρτα και τι πρόγραμμα διαχείρισης παλαιότερα, παρακαλώ, απεγκαταστήστε την παλαιότερη έκδοση πριν συνεχίσετε με την εγκατάσταση της κάρτας Εγκατάσταση στα Windows XP/Vista Ενεργοποιήστε τον υπολογιστή και εισάγετε το CD στον οδηγό CD-ROM. Σε περίπτωση που το Οδηγός Εγκατάστασης δεν ανοίξει αυτόματα, ανοίξτε το CD από My Computer CD-ROM. Εάν το λειτουργικό σας σύστημα είναιwindows XP, θα εμφανιστεί η ακόλουθη εικόνα. Πατήστε Cancel. Εάν το λειτουργικό σας σύστημα είναιwindows Vista, θα εμφανιστεί η ακόλουθη εικόνα. Πατήστε Cancel.. Κάντε διπλό κλικ στο Setup Επιλέξτε I accept the terms of license agreement, πατήστε Next

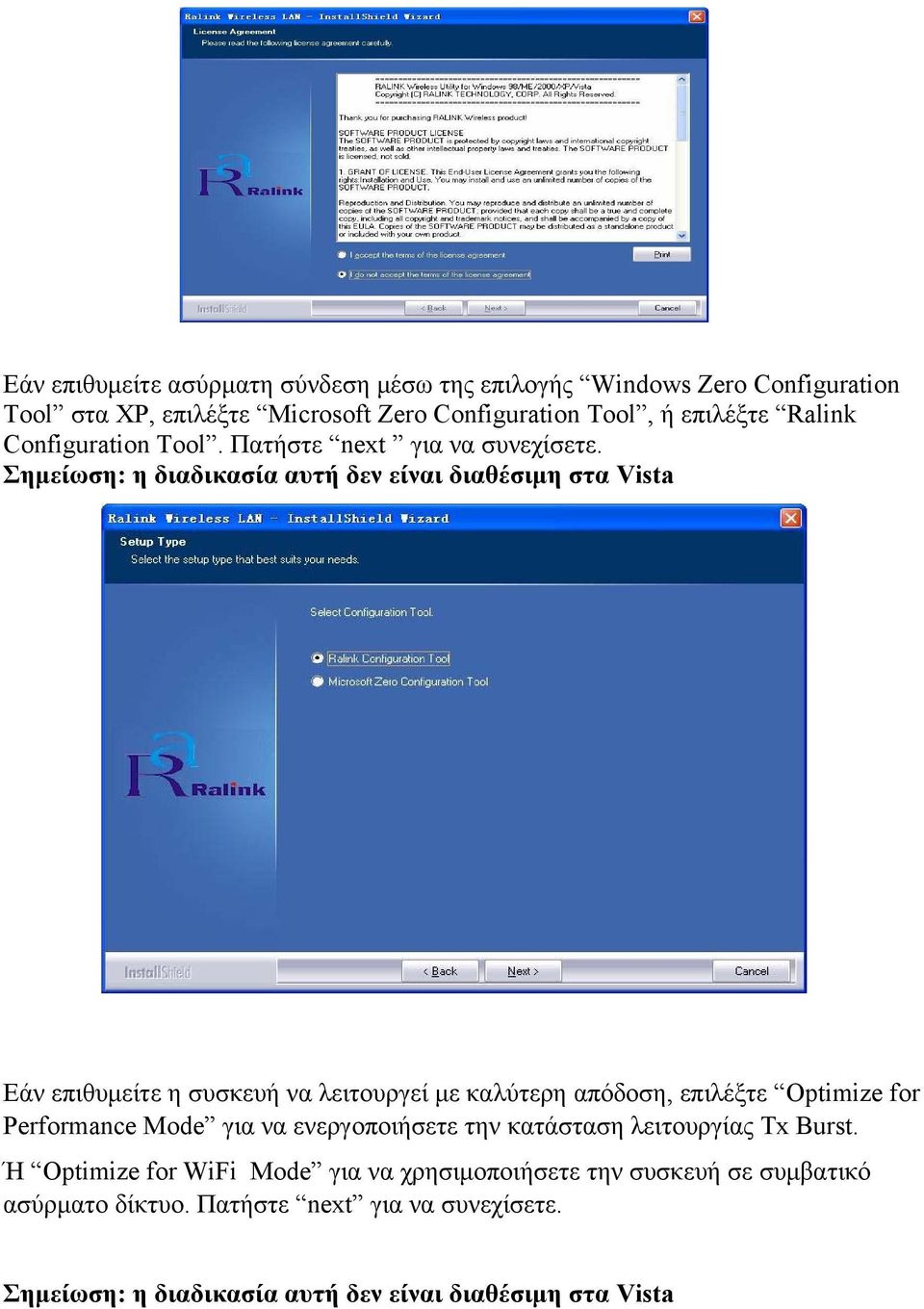

8 Εάν επιθυμείτε ασύρματη σύνδεση μέσω της επιλογής Windows Zero Configuration Tool στα XP, επιλέξτε Microsoft Zero Configuration Tool, ή επιλέξτε Ralink Configuration Tool. Πατήστε next για να συνεχίσετε. Σημείωση: η διαδικασία αυτή δεν είναι διαθέσιμη στα Vista Εάν επιθυμείτε η συσκευή να λειτουργεί με καλύτερη απόδοση, επιλέξτε Optimize for Performance Mode για να ενεργοποιήσετε την κατάσταση λειτουργίας Tx Burst. Ή Optimize for WiFi Mode για να χρησιμοποιήσετε την συσκευή σε συμβατικό ασύρματο δίκτυο. Πατήστε next για να συνεχίσετε. Σημείωση: η διαδικασία αυτή δεν είναι διαθέσιμη στα Vista

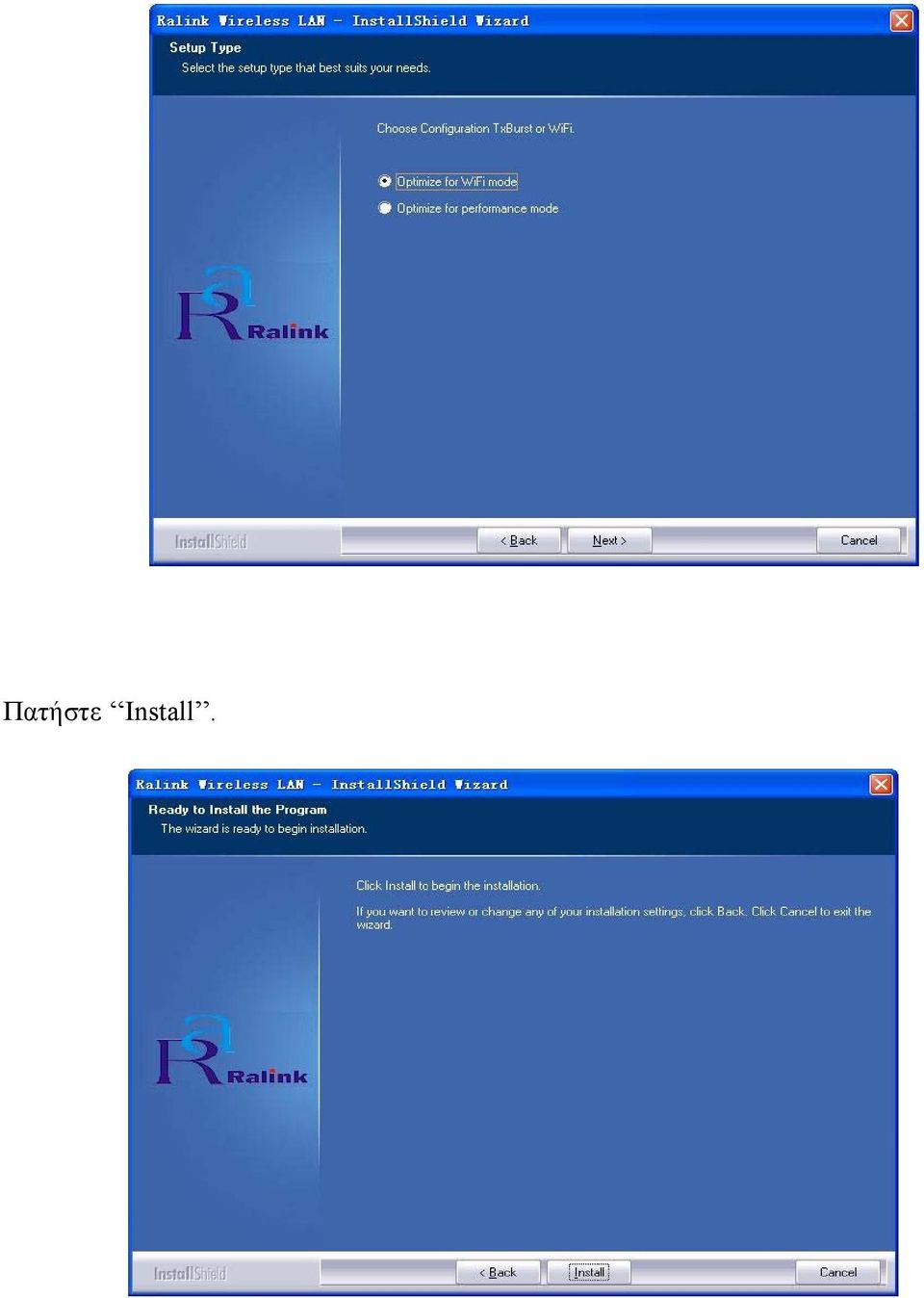

9 Πατήστε Install.

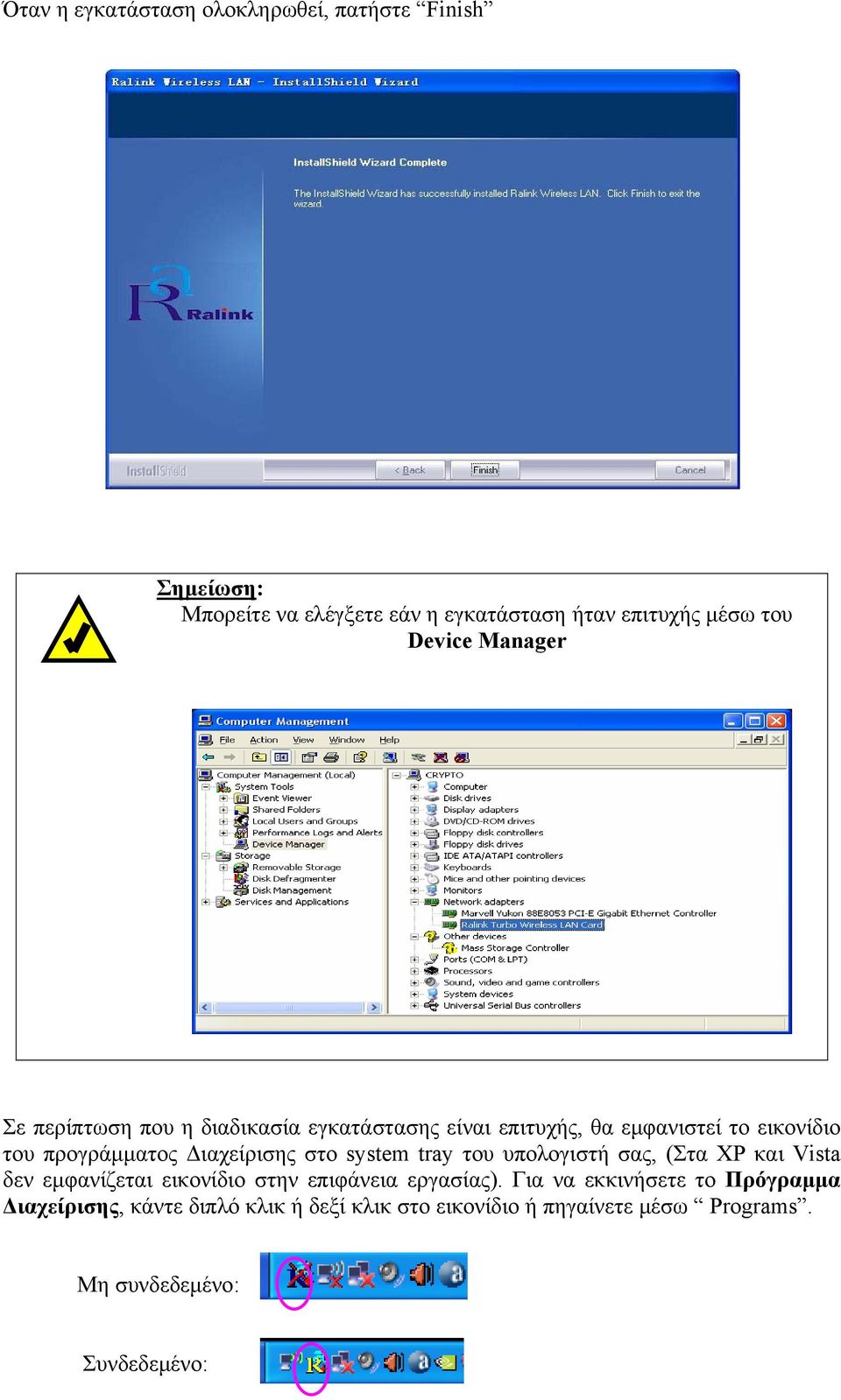

10 Όταν η εγκατάσταση ολοκληρωθεί, πατήστε Finish Σημείωση: Μπορείτε να ελέγξετε εάν η εγκατάσταση ήταν επιτυχής μέσω του Device Manager Σε περίπτωση που η διαδικασία εγκατάστασης είναι επιτυχής, θα εμφανιστεί το εικονίδιο του προγράμματος Διαχείρισης στο system tray του υπολογιστή σας, (Στα XP και Vista δεν εμφανίζεται εικονίδιο στην επιφάνεια εργασίας). Για να εκκινήσετε το Πρόγραμμα Διαχείρισης, κάντε διπλό κλικ ή δεξί κλικ στο εικονίδιο ή πηγαίνετε μέσω Programs. Μη συνδεδεμένο: Συνδεδεμένο:

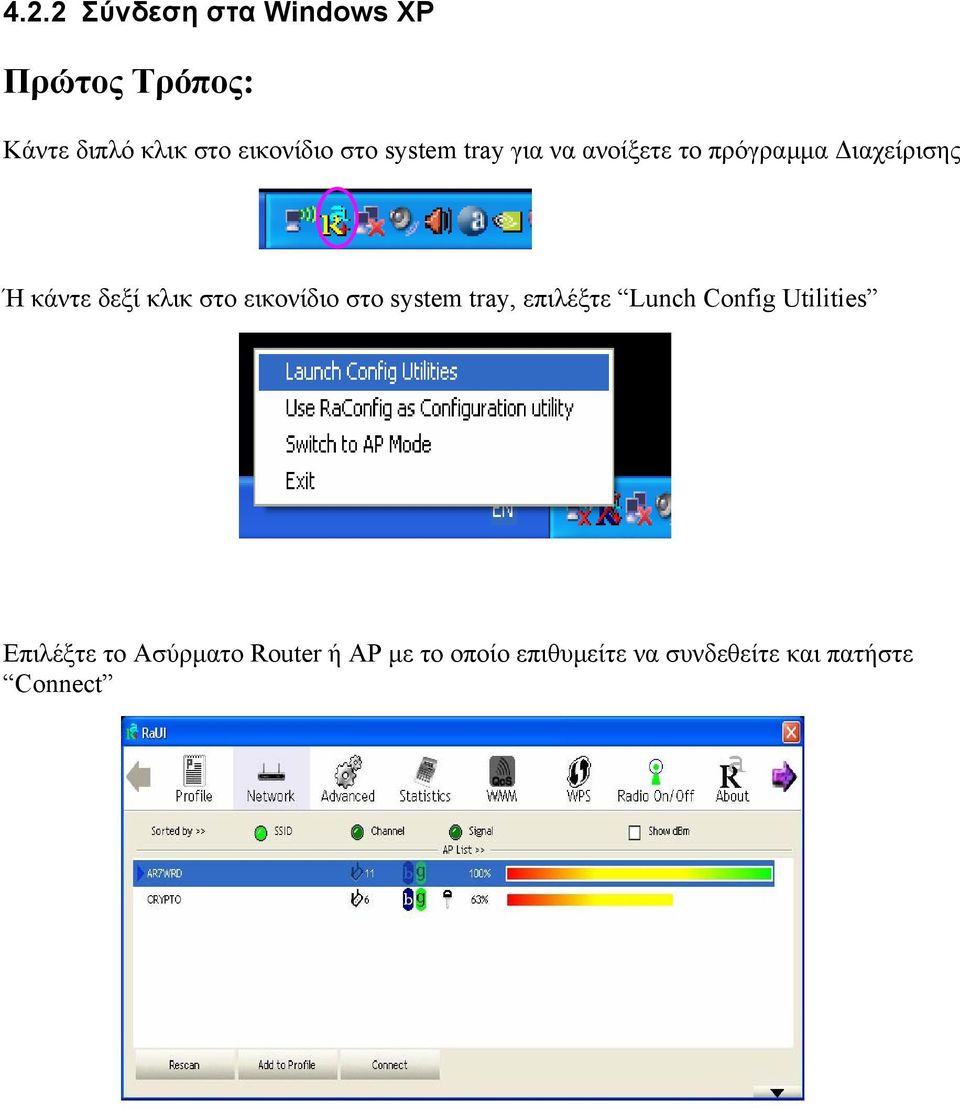

11 4.2.2 Σύνδεση στα Windows XP Πρώτος Τρόπος: Κάντε διπλό κλικ στο εικονίδιο στο system tray για να ανοίξετε το πρόγραμμα Διαχείρισης Ή κάντε δεξί κλικ στο εικονίδιο στο system tray, επιλέξτε Lunch Config Utilities Επιλέξτε το Ασύρματο Router ή AP με το οποίο επιθυμείτε να συνδεθείτε και πατήστε Connect

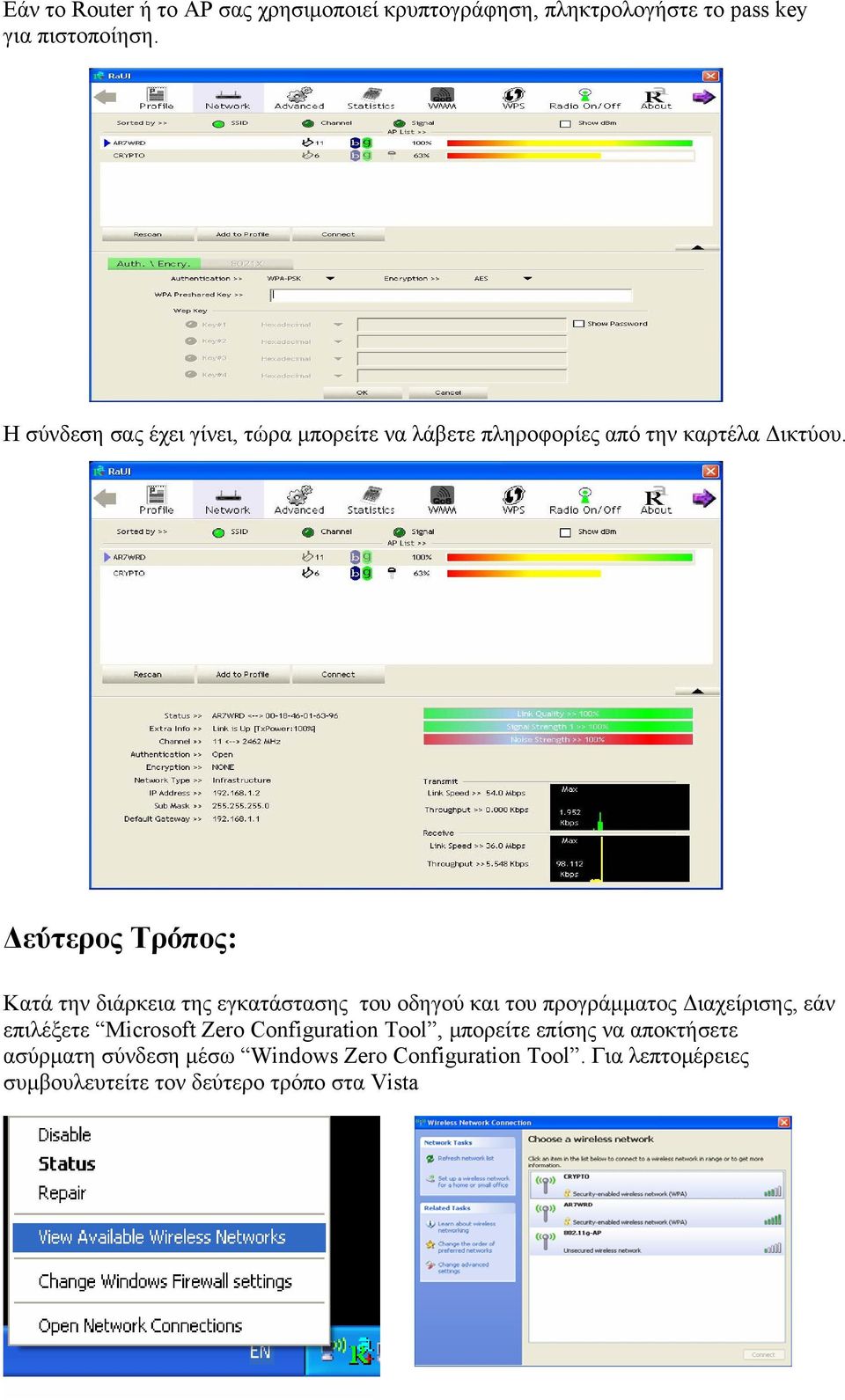

12 Εάν το Router ή το AP σας χρησιμοποιεί κρυπτογράφηση, πληκτρολογήστε το pass key για πιστοποίηση. Η σύνδεση σας έχει γίνει, τώρα μπορείτε να λάβετε πληροφορίες από την καρτέλα Δικτύου. Δεύτερος Τρόπος: Κατά την διάρκεια της εγκατάστασης του οδηγού και του προγράμματος Διαχείρισης, εάν επιλέξετε Microsoft Zero Configuration Tool, μπορείτε επίσης να αποκτήσετε ασύρματη σύνδεση μέσω Windows Zero Configuration Tool. Για λεπτομέρειες συμβουλευτείτε τον δεύτερο τρόπο στα Vista

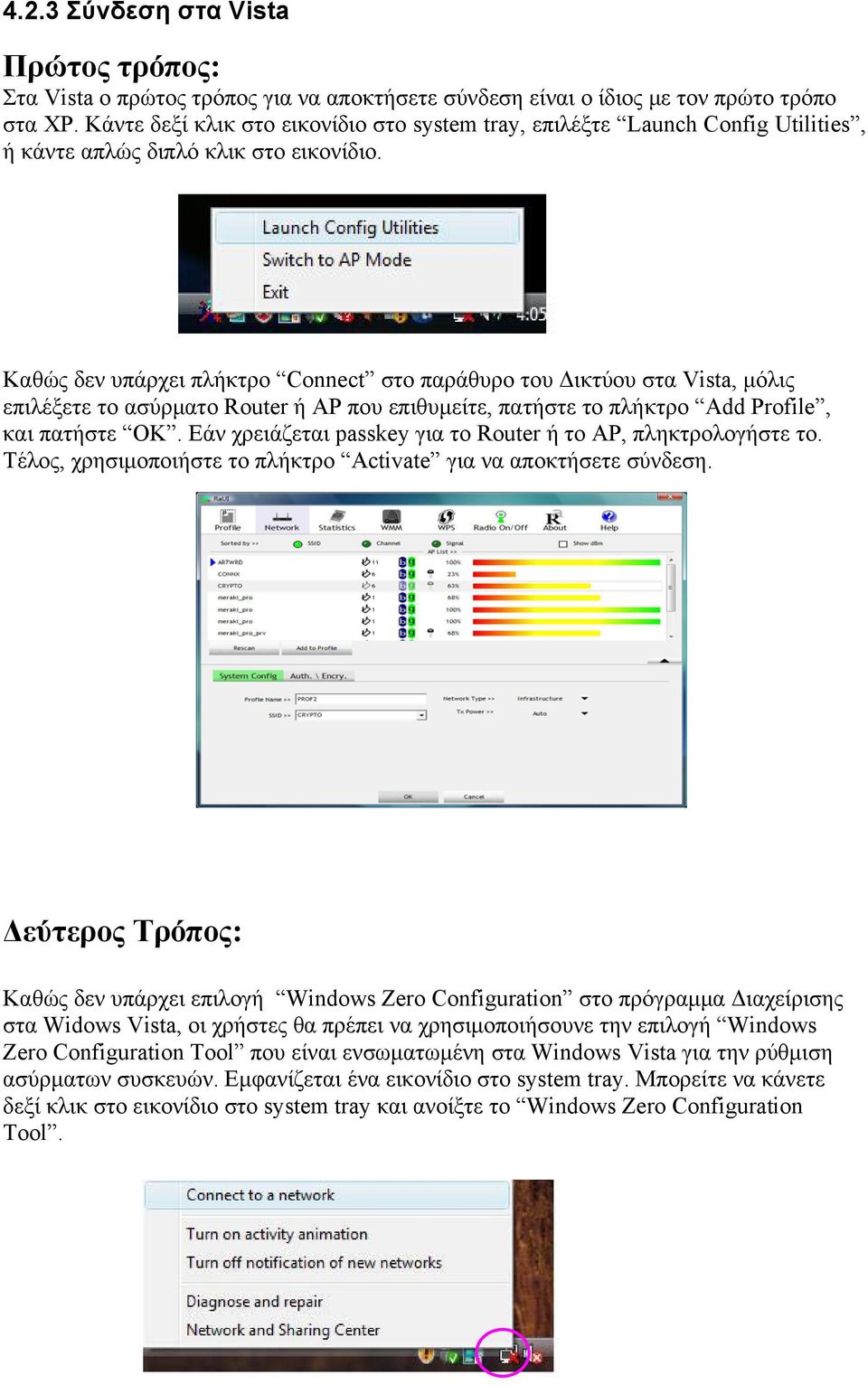

13 4.2.3 Σύνδεση στα Vista Πρώτος τρόπος: Στα Vista ο πρώτος τρόπος για να αποκτήσετε σύνδεση είναι ο ίδιος με τον πρώτο τρόπο στα XP. Κάντε δεξί κλικ στο εικονίδιο στο system tray, επιλέξτε Launch Config Utilities, ή κάντε απλώς διπλό κλικ στο εικονίδιο. Καθώς δεν υπάρχει πλήκτρο Connect στο παράθυρο του Δικτύου στα Vista, μόλις επιλέξετε το ασύρματο Router ή AP που επιθυμείτε, πατήστε το πλήκτρο Add Profile, και πατήστε OK. Εάν χρειάζεται passkey για το Router ή το AP, πληκτρολογήστε το. Τέλος, χρησιμοποιήστε το πλήκτρο Activate για να αποκτήσετε σύνδεση. Δεύτερος Τρόπος: Καθώς δεν υπάρχει επιλογή Windows Zero Configuration στο πρόγραμμα Διαχείρισης στα Widows Vista, οι χρήστες θα πρέπει να χρησιμοποιήσουνε την επιλογή Windows Zero Configuration Tool που είναι ενσωματωμένη στα Windows Vista για την ρύθμιση ασύρματων συσκευών. Εμφανίζεται ένα εικονίδιο στο system tray. Μπορείτε να κάνετε δεξί κλικ στο εικονίδιο στο system tray και ανοίξτε το Windows Zero Configuration Tool.

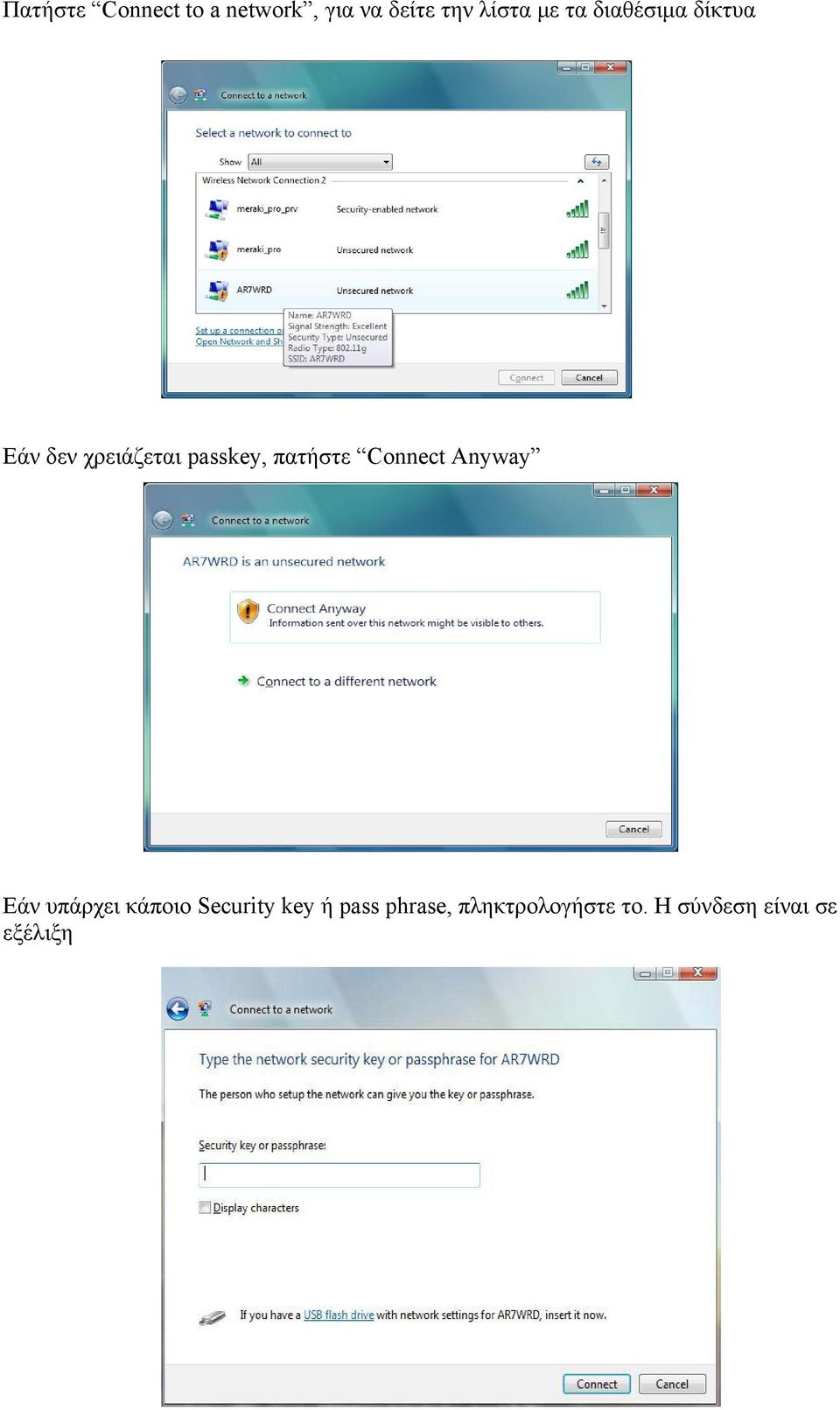

14 Πατήστε Connect to a network, για να δείτε την λίστα με τα διαθέσιμα δίκτυα Εάν δεν χρειάζεται passkey, πατήστε Connect Anyway Εάν υπάρχει κάποιο Security key ή pass phrase, πληκτρολογήστε το. Η σύνδεση είναι σε εξέλιξη

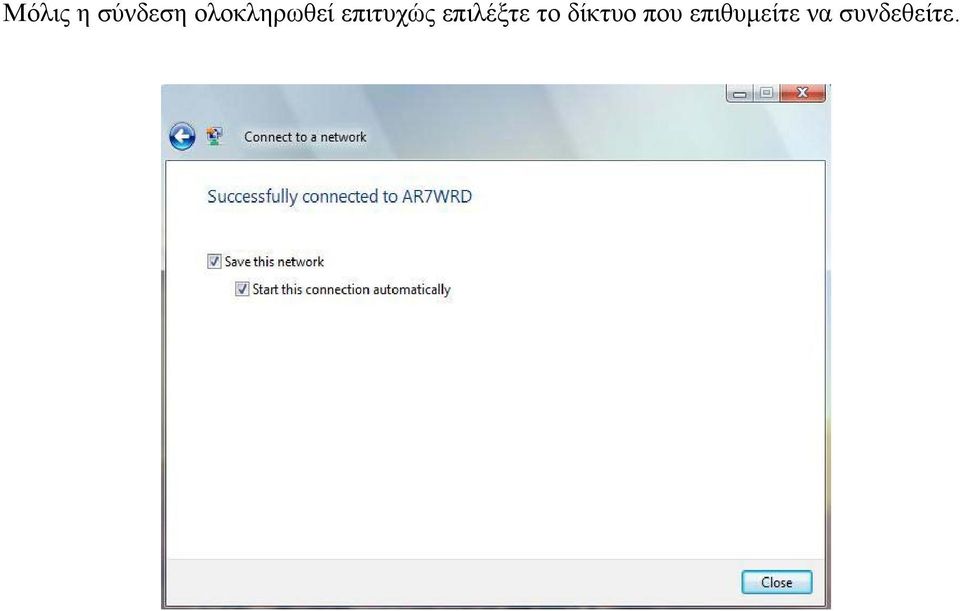

15 Μόλις η σύνδεση ολοκληρωθεί επιτυχώς επιλέξτε το δίκτυο που επιθυμείτε να συνδεθείτε.

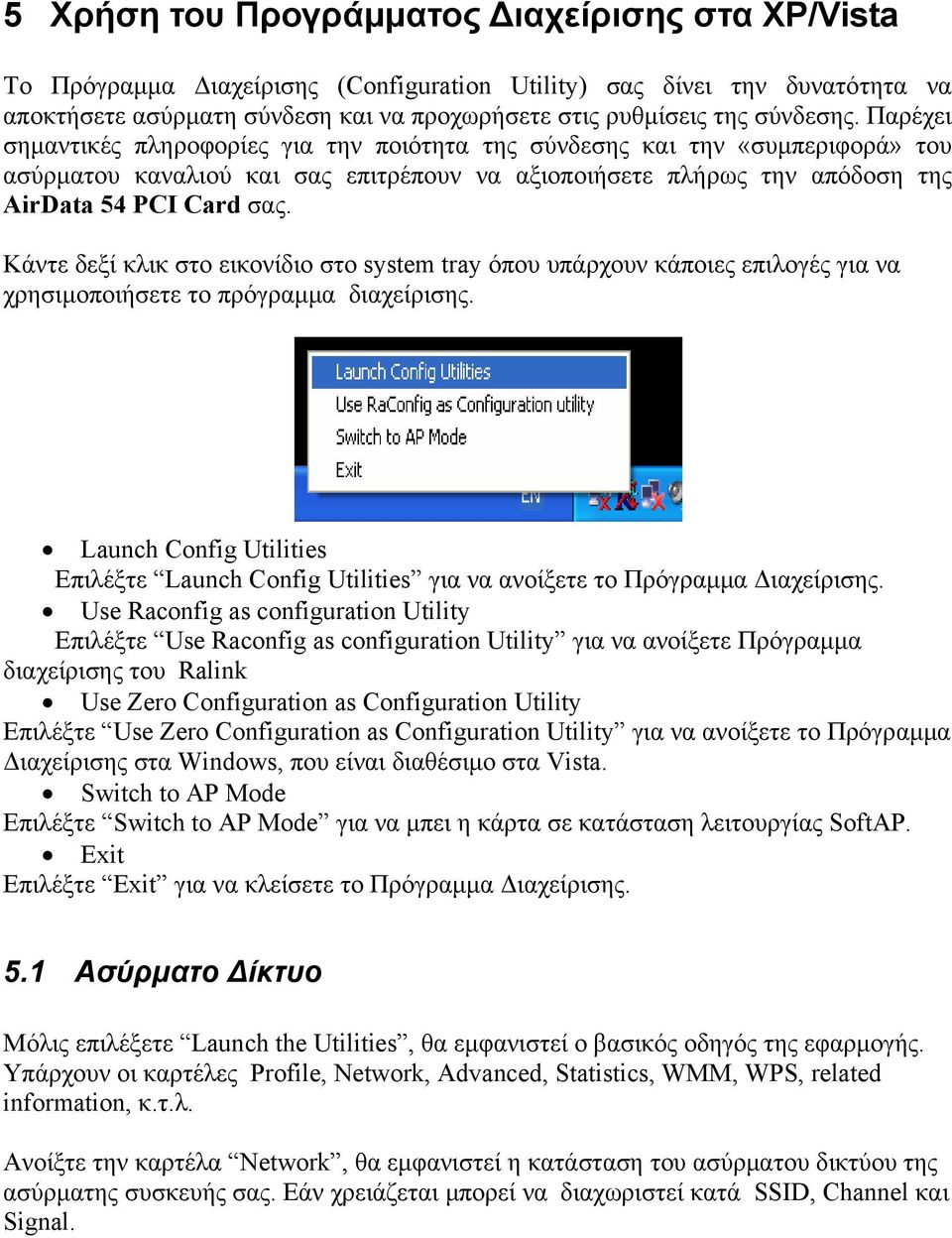

16 5 Χρήση του Προγράμματος Διαχείρισης στα XP/Vista Το Πρόγραμμα Διαχείρισης (Configuration Utility) σας δίνει την δυνατότητα να αποκτήσετε ασύρματη σύνδεση και να προχωρήσετε στις ρυθμίσεις της σύνδεσης. Παρέχει σημαντικές πληροφορίες για την ποιότητα της σύνδεσης και την «συμπεριφορά» του ασύρματου καναλιού και σας επιτρέπουν να αξιοποιήσετε πλήρως την απόδοση της AirData 54 PCI Card σας. Κάντε δεξί κλικ στο εικονίδιο στο system tray όπου υπάρχουν κάποιες επιλογές για να χρησιμοποιήσετε το πρόγραμμα διαχείρισης. Launch Config Utilities Επιλέξτε Launch Config Utilities για να ανοίξετε το Πρόγραμμα Διαχείρισης. Use Raconfig as configuration Utility Επιλέξτε Use Raconfig as configuration Utility για να ανοίξετε Πρόγραμμα διαχείρισης του Ralink Use Zero Configuration as Configuration Utility Επιλέξτε Use Zero Configuration as Configuration Utility για να ανοίξετε το Πρόγραμμα Διαχείρισης στα Windows, που είναι διαθέσιμο στα Vista. Switch to AP Mode Επιλέξτε Switch to AP Mode για να μπει η κάρτα σε κατάσταση λειτουργίας SoftAP. Exit Επιλέξτε Exit για να κλείσετε το Πρόγραμμα Διαχείρισης. 5.1 Ασύρματο Δίκτυο Μόλις επιλέξετε Launch the Utilities, θα εμφανιστεί ο βασικός οδηγός της εφαρμογής. Υπάρχουν οι καρτέλες Profile, Network, Advanced, Statistics, WMM, WPS, related information, κ.τ.λ. Ανοίξτε την καρτέλα Network, θα εμφανιστεί η κατάσταση του ασύρματου δικτύου της ασύρματης συσκευής σας. Εάν χρειάζεται μπορεί να διαχωριστεί κατά SSID, Channel και Signal.

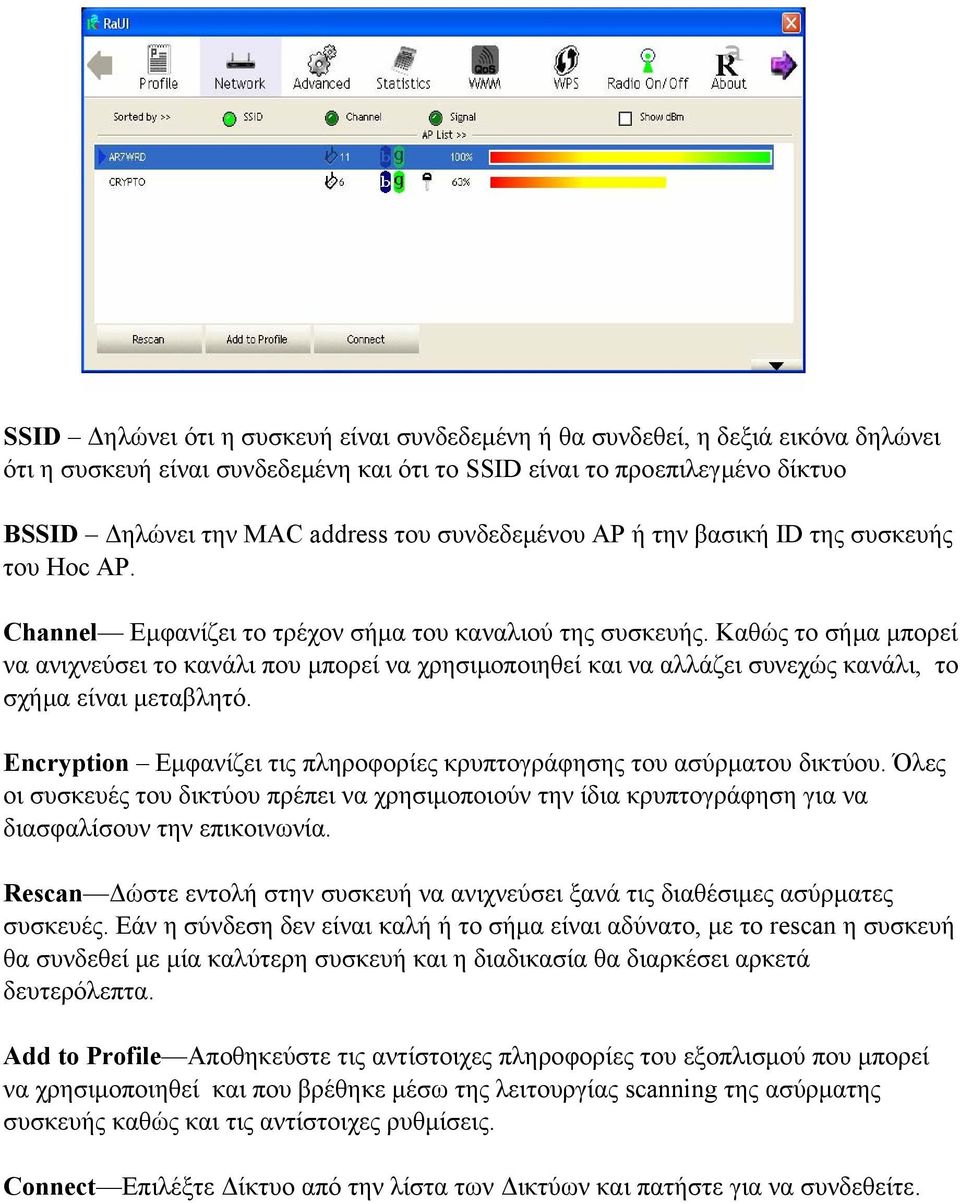

17 SSID Δηλώνει ότι η συσκευή είναι συνδεδεμένη ή θα συνδεθεί, η δεξιά εικόνα δηλώνει ότι η συσκευή είναι συνδεδεμένη και ότι το SSID είναι το προεπιλεγμένο δίκτυο BSSID Δηλώνει την MAC address του συνδεδεμένου AP ή την βασική ID της συσκευής του Hoc AP. Channel Εμφανίζει το τρέχον σήμα του καναλιού της συσκευής. Καθώς το σήμα μπορεί να ανιχνεύσει το κανάλι που μπορεί να χρησιμοποιηθεί και να αλλάζει συνεχώς κανάλι, το σχήμα είναι μεταβλητό. Encryption Εμφανίζει τις πληροφορίες κρυπτογράφησης του ασύρματου δικτύου. Όλες οι συσκευές του δικτύου πρέπει να χρησιμοποιούν την ίδια κρυπτογράφηση για να διασφαλίσουν την επικοινωνία. Rescan Δώστε εντολή στην συσκευή να ανιχνεύσει ξανά τις διαθέσιμες ασύρματες συσκευές. Εάν η σύνδεση δεν είναι καλή ή το σήμα είναι αδύνατο, με το rescan η συσκευή θα συνδεθεί με μία καλύτερη συσκευή και η διαδικασία θα διαρκέσει αρκετά δευτερόλεπτα. Add to Profile Αποθηκεύστε τις αντίστοιχες πληροφορίες του εξοπλισμού που μπορεί να χρησιμοποιηθεί και που βρέθηκε μέσω της λειτουργίας scanning της ασύρματης συσκευής καθώς και τις αντίστοιχες ρυθμίσεις. Connect Επιλέξτε Δίκτυο από την λίστα των Δικτύων και πατήστε για να συνδεθείτε.

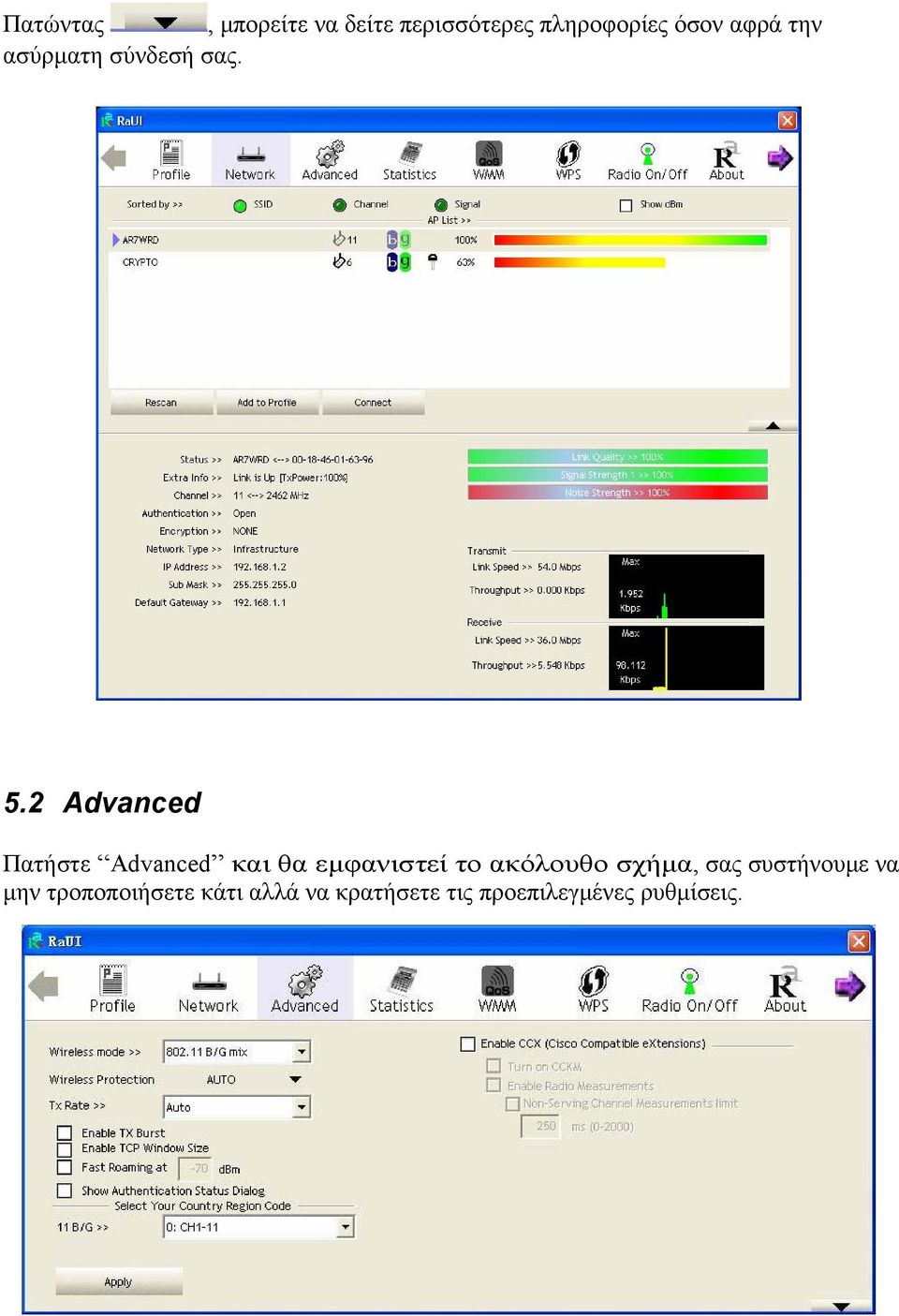

18 Πατώντας, μπορείτε να δείτε περισσότερες πληροφορίες όσον αφρά την ασύρματη σύνδεσή σας. 5.2 Advanced Πατήστε Advanced και θα εμφανιστεί το ακόλουθο σχήμα, σας συστήνουμε να μην τροποποιήσετε κάτι αλλά να κρατήσετε τις προεπιλεγμένες ρυθμίσεις.

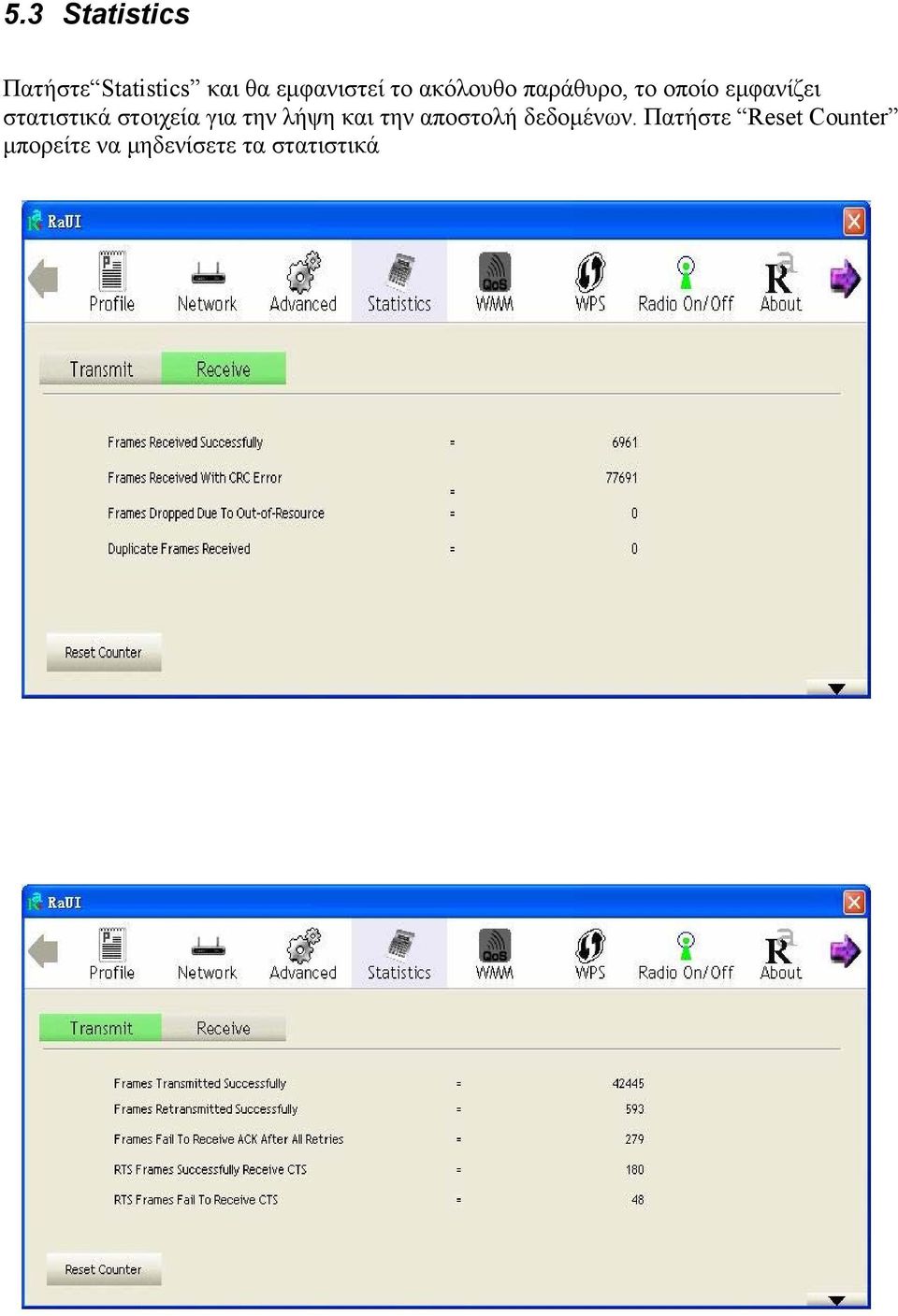

19 5.3 Statistics Πατήστε Statistics και θα εμφανιστεί το ακόλουθο παράθυρο, το οποίο εμφανίζει στατιστικά στοιχεία για την λήψη και την αποστολή δεδομένων. Πατήστε Reset Counter μπορείτε να μηδενίσετε τα στατιστικά

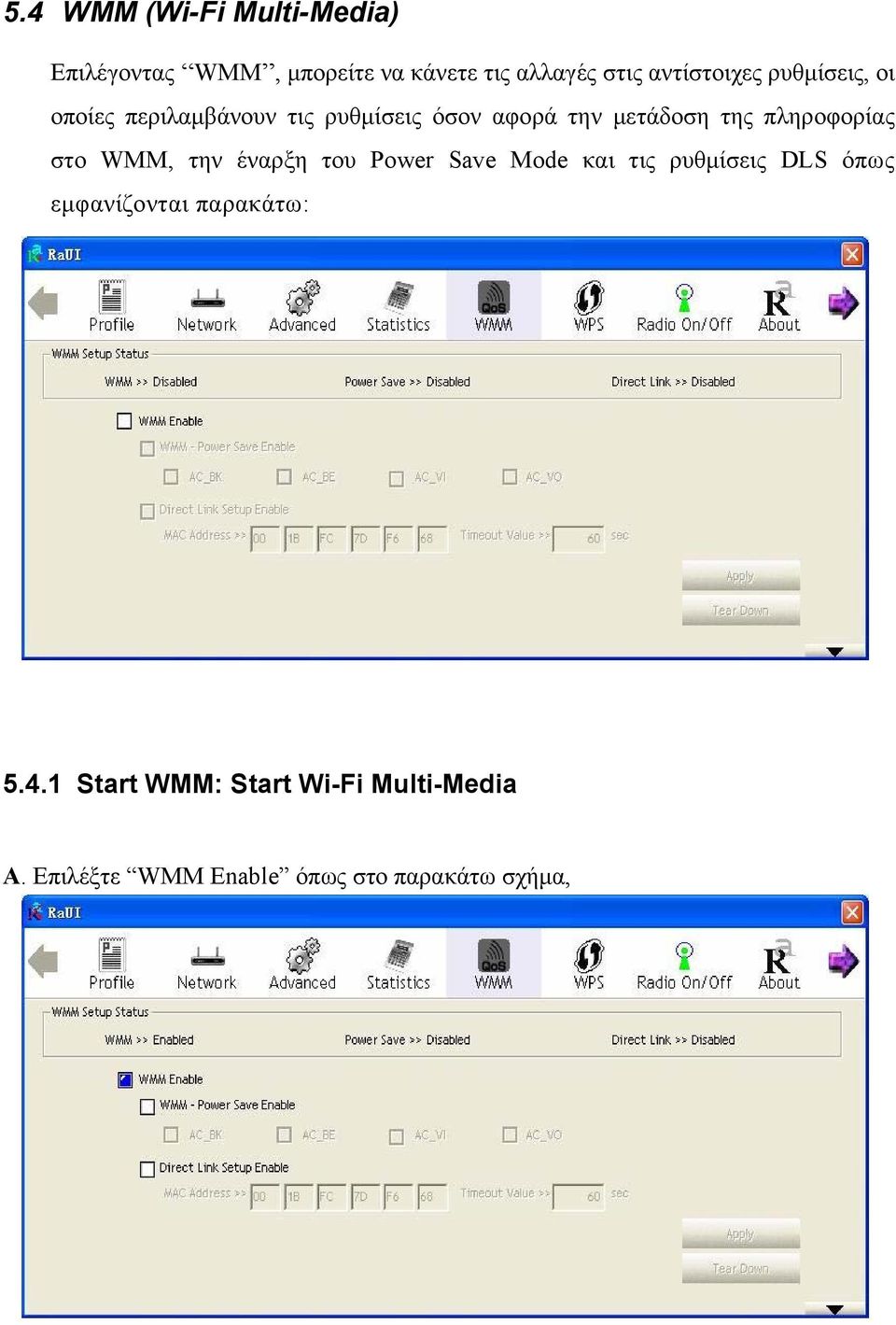

20 5.4 WMM (Wi-Fi Multi-Media) Επιλέγοντας WMM, μπορείτε να κάνετε τις αλλαγές στις αντίστοιχες ρυθμίσεις, οι οποίες περιλαμβάνουν τις ρυθμίσεις όσον αφορά την μετάδοση της πληροφορίας στο WMM, την έναρξη του Power Save Mode και τις ρυθμίσεις DLS όπως εμφανίζονται παρακάτω: Start WMM: Start Wi-Fi Multi-Media A. Επιλέξτε WMM Enable όπως στο παρακάτω σχήμα,

21 B. Στην καρτέλα Network, προσθέστε το AP που υποστηρίζει WMM στις πληροφορίες ρυθμίσεων. Μόλις ολοκληρώσετε τις ρυθμίσεις, θα εμφανιστεί το ακόλουθο σχήμα στην καρτέλα Profile Start WMM Power Save Mode A. Επιλέξτε WMM -Power Save Enable όπως εμφανίζεται παρακάτω:

22 B. Επιλέξτε AC_BK, οι ρυθμίσεις είναι πετυχημένες όπως φαίνεται παρακάτω: Start DLS(Direct Link Setup) A. Επιλέξτε Direct Link Setup Enable όπως εμφανίζεται παρακάτω:

23 B.Στην καρτέλα Network, προσθέστε το AP που υποστηρίζει WMM στις πληροφορίες ρυθμίσεων. Εάν οι ρυθμίσεις γίνουν με επιτυχία, θα δείτε το ακόλουθο σχήμα στην καρτέλα Profile C.Το Direct Link Setup είναι το ακόλουθο: Συμπληρώστε τις MAC address στο STA, το STA πρέπει να ανταποκρίνεται στα ακόλουθα δύο: 1.Να μπορεί να συνδεθεί με AP που υποστηρίζει DLS. 2. Πρέπει να είναι ενεργή η λειτουργία DLS.

24 5.5 WPS (Wi-Fi Protect Setup) Πατώντας WPS, μπορείτε να κάνετε τις αντίστοιχες ρυθμίσεις. Το WPS περιλαμβάνει authentication, encryption, network type, channel, Extra info, status, version, ρυθμίσεις ασφαλείας του AP, sole identification code, radio frequency και ούτω καθεξής όπως εμφανίζεται παρακάτω: WPS settings Απλοποιήστε το πρόγραμμα και τις ρυθμίσεις του δικτύου (Wi-Fi Protected Setup). Το STA στα Ralink είναι Enrollee ή Registrar. Χρησιμοποιήστε PIN ή PBC mode για να μπορείτε να έχετε πρόσβαση σε online ρυθμίσεις. WPS wireless network Το σύστημα θα ανιχνεύσει το AP με WPS IE, και θα καταχωρήσει κάθε πληροφορία του AP με WPS IE συμπεριλαμβανομένων των SSID, BSSID, Channel, ID, Authentication, Encryption. Rescan-rescan και ενημερώστε όλες τις πληροφορίες του AP. Information Εμφανίζει τις πληροφορίες του AP με WPS IE. Οι πληροφορίες που εμφανίζονται συμπεριλαμβάνουν τα: authentication, encryption, τον τρόπο της online σύνδεσης the way of online setting, set password ID, registrar, status, version, κλείδωμα των online ρυθμίσεων του AP, sole macrocosm identifier, radio frequency. Η λεπτομερής εισαγωγή είναι ίδια με τις πληροφορίες WPS του AP. Pin Code Σε κατάσταση λειτουργίας Registrar online setting mode, όταν χρησιμοποιείτε PIN online setting mode, θα σας ζητηθεί να εισάγετε ένα οκταψήφιο PIN code. Όταν το

25 STA του Ralink είναι Enrollee, μπορείτε να χρησιμοποιήσετε το πλήκτρο update για να παράγετε ένα νέο PIN code ξανά. Online Setting Mode-- Το STA του Ralink παίζει τον ρόλο του Enrollee ή του Registrar. PIN Χρησιμοποιήστε την επιλογή PIN online setting mode για να ξεκινήσετε ή να προσθέσετε μία ρύθμιση online. PBC Χρησιμοποιήστε PBC online setting mode για να ξεκινήσετε ή να προσθέσετε μία ρύθμιση online.. Όταν πιέζετε το πλήκτρο PIN ή PBC, μην κάνετε κάποιο scan τα επόμενα δύο λεπτά. Εάν επιθυμείτε να ακυρώσετε την ρύθμιση, επανεκκινήστε το PIN/PBC. WPS link IE Κατά την διάρκεια των online ρυθμίσεων του WPS, transmit an IE with WPS IE. Για το STA, είναι προαιρετικό. WPS Probe IE-- Κατά την διάρκεια των online ρυθμίσεων του WPS, μεταδώστε ένα probe IE με WPS IE. Για το STA, είναι προαιρετικό. Speed list Εμφανίζει τις εναλλαγές στην ταχύτητα από την αρχή της σύνδεσης μέχρι την ολοκλήρωση της. Status list Εμφανίζει την τρέχουσα κατάσταση του WPS. Automatically select the AP-Επιλέξτε AP και συνδεθείτε με το Internet χρησιμοποιώντας PIN online setting mode Ρυθμίσεις σύνδεσης μέσω Pin Link Mode A. Το Enrollee παίρνει ένα σύνολο από Pin κωδικούς από το STA, και ενσωματώνει το STA PIN στο AP Registrar. Στην συγκεκριμένη ρύθμιση, και το Enrollee και το Registrar πρέπει να χρησιμοποιήσουν το PIN link setting mode. Η λεπτομερής μέθοδος των ρυθμίσεων είναι η ακόλουθη:

26 B. Στην κατάσταση λειτουργίας Configuration mode, επιλέξτε Enrollee και Rescan για να ενημερώσετε το AP που θα χρησιμοποιήσετε.

27 C. Επιλέξτε το AP που επιθυμείτε να προσθέσετε, και πατήστε το πλήκτρο PIN, πληκτρολογήστε το PIN που παρέχει το STA στο Registrar. D. Εάν χρησιμοποιείτε shared Internet online ως εξωτερικό Registrar, πρέπει να εκκινήσετε το PIN online στη θύρα STA πρώτα, έπειτα να βρείτε το όνομα της συσκευής και την MAC address του WPS από το Registrar της Microsoft, και τέλος να προσθέσετε μία νέα συσκευή στο Registrar της Microsoft και να πληκτρολογήστε το κωδικό Pin στο STA. Όταν η ρύθμιση είναι επιτυχής, η οθόνη εμφανίζεται ως εξής:

28 E. Η Online ρύθμιση και η συλλογή ενός ή περισσοτέρων Credentials. Η επιτυχημένη ρύθμιση φαίνεται στο σχέδιο παρακάτω. The successful online is shown as below: F. Εμφανίζονται λεπτομερώς τα περιεχόμενα όπως παρακάτω: * Εάν το πρώτο Credential είναι έγκυρο και υπάρχει, το σύστημα θα συνδεθεί με το AP των πρώτων Credentials. Αντιθέτως το σύστημα θα συνδεθεί αυτόματα με το AP των επόμενων Credentials. * Μπορείτε επίσης να πιέσετε το πλήκτρο Rotate έτσι ώστε το σύστημα να συνδεθεί με το επόμενο AP.

29 5.5.2 Χρήση του PBC Link Mode για τις ρυθμίσεις σύνδεσης A. Και ο Registrar αλλά και ο Enrollee, χρειάζεται να πατήσουν το κουμπί PBC σε χρονικό διάστημα δύο (2) λεπτών, όταν βρίσκονται και οι δύο σε PBC online setting mode. Τα δύο λεπτά ονομάζονται roam time. Στο mode PBC online setting, μόνο ένας Registrar με ID 0x0004 μπορεί να can be scanned, then Enrollee performs Registrar agreement immediately. Σε περίπτωση που το Enrollee εντοπίσει ότι υπάρχουν περισσότερα από δύο Registrars, θα ακυρώσει το online scanning, και θα συνεχίσει το scanning για περισσότερο από δύο λεπτά. * Πριν πατήσετε το πλήκτρο PBC και AP το οποίο θα είναι online, επιβεβαιώσετε ότι όλα τα άλλα AP δεν βρίσκονται σε PBC online setting mode, ή ότι όλα τα AP τα οποία χρησιμοποιούν το online mode ξεπερνούν το roam time. B. Σε Configuration mode, επιλέξτε Enrollee και πατήστε το πλήκτρο PBC για να συνδεθείτε με το Internet.

30 C. Επιλέξτε ένα AP to connect PBC όπως παρακάτω: D. Επιβεβαιώστε ότι το AP έχει ενεργή λειτουργία WPS, όπως στο παρακάτω σχήμα. E. Η Online ρύθμιση για ένα group ή περισσότερα to get one group or more Credentials. Η επιτυχημένη ρύθμιση φαίνεται παρακάτω:

31 5.5.3 Χρήση του PIN ή του PBC link mode για σύνδεση με AP ή με δίκτυο A. Χρησιμοποιήστε το PIN ή το PBC link mode για να συνδεθείτε με AP ή με δίκτυο όπως παρουσιάζεται παρακάτω B. Σε configuration mode, επιλέξτε Registrar όπως φαίνεται παρακάτω:

32 C. Εάν αλλάξετε SSID, Authentication Type, Encryption Type και Key Material, πατήστε το πλήκτρο Detail, για να αλλάξετε χειροκίνητα τα περιεχόμενα. D. Εάν χρησιμοποιείτε PIN online setting mode, πληκτρολογείστε τον κωδικό PIN του Enrollee. E. Ξεκινήστε τις online ρυθμίσεις με PIN online settings ή PBC. Η ακόλουθη ρύθμιση είναι η ίδια όπως στο 3.6.1(Enrollee mode PIN setting) ή το 3.6.2(Enrollee mode PBC setting).

33 F. Σε περίπτωση που το Enrollee έχει κάνει online setting πριν την εφαρμογή του WPS, τα Credentials θα ανανεωθούν όπως στο Enrollee setting; ή αμέσως μετά το Registrar είναι επιτυχές, το Enrollee θα χρησιμοποιήσει τις νέες παραμέτρους για να εφαρμόσει πάλι τα online, και μετά το STA Registrar θα χρησιμοποιήσει τις νέες παραμέτρους και το AP όπως φαίνεται παρακάτω. G. Οι λεπτομερείς πληροφορίες για τις ρυθμίσεις του WPS status bar - PIN - xxx είναι όπως φαίνεται παρακάτω: Μία επιτυχημένη ρύθμιση PIN: Αρχίστε την σύνδεση PIN - SSID -> Αρχίζει να γίνεται association με to WPS AP -> Associated με το WPS AP-> Αποστολή EAPOL-Έναρξη -> Αποστολή EAP-Rsp (ID) -> Λήψη M1 -> Αποστολή M2 -> Λήψη M3 -> Αποστολή M4 -> Λήψη M5 -> Αποστολή M6 -> Λήψη M7 -> Αποστολή M8 -> Λήψη EAP-Rsp (Done) -> Αποστολή EAP Rsp (ACK) - > Ρυθμίστηκε -> WPS είναι αποσυνδεδεμένο -> WPS είναι επιτυχώς συνδεδεμένο -SSID Μία επιτυχημένη ρύθμιση PBC: Αρχίστε την σύνδεση PBC ~> Έλεγχος του AP ~> Αρχίζει να γίνεται το association με το WPS AP ~> Associated to WPS AP ~> Αποστολή EAPOL-Έναρξη ~> Αποστολή EAP- Rsp (ID) ~> Λήψη M1 ~> Αποστολή M2 ~> Λήψη M3 ~> Αποστολή M4 Λήψη M5 ~> Αποστολή M6 ~> Λήψη M7 ~> Αποστολή M8 ~> Λήψη EAP Rsp (Done) ~> Αποστολή EAP Rsp (ACK) ~> Ρυθμίστηκε ~> WPS είναι αποσυνδεδεμένο ~> WPS έχει συνδεθεί επιτυχώς -SSID

34 5.6 Configuration Η καρτέλα Profile αποθηκεύει τις ρυθμίσεις για κάθε ασύρματο δίκτυο ή τις διαφορετικές ρυθμίσεις για το ίδιο δίκτυο. Delete Για να διαγράψετε τις ρυθμίσεις τις οποίες δεν θα χρησιμοποιήσετε. Edit Για να τροποποιήσετε τις ρυθμίσεις του ασύρματου δικτύου. Activate Για να επιλέξετε τις ρυθμίσεις που έχουν εφαρμογή στο παρόν δίκτυο from several configuration documents. Append --To increase new configuration. System Configuration RTS Το RTS/CTS (Request to Send/Clear to Send) χρησιμοποιείται για να ελαχιστοποιήσει τα conflict μεταξύ ασύρματων σταθμών βάσεων. Όταν το RTS/CTS είναι ενεργό, το router θα ξαναστείλει τα data frames μέχρι κάποιο άλλο RTS/CTS να τελειώσει. Μπορείτε να εκκινήσετε το RTS/CTS ορίζοντας την μεγαλύτερη και την μικρότερη δυνατή τιμή του πακέτου. Εμείς σας συστήνουμε να χρησιμοποιήσετε τις προεπιλεγμένες τιμές (2347). Frame value ---Το Frame value χρησιμοποιείται για να διαχωρίσει τα frames σε μικρότερα κομμάτια και να τα μεταφέρει στον στόχο αυτόνομα. Μπορείτε να ορίσετε την μέγιστη και την ελάχιστη τιμή των πακέτων για να αρχίσει η ο διαχωρισμός Σε περίπτωση που υπάρχουν πολλά conflicts μεταξύ του ασύρματου δικτύου, μπορείτε να κάνετε κάποια tests με το να καθορίζετε διαφορετικές μέγιστες τιμές για να ενδυναμώσετε την αξιοπιστία της μετάδοσης του σήματος. Για γενική χρήση σας συστήνουμε να χρησιμοποιήσετε τις προεπιλεγμένες τιμές (2346)

35 Auth.\Encry. Στην σελίδα αυτή ο χρήστης μπορεί να τροποποιήσει τις ρυθμίσεις όσον αφορά το Encryption και το Authentication του Wireless Adapter Για την ασφάλεια των δεδομένων στο ασύρματο περιβάλλον το IEEE , θέτει το WEP για διασφαλίσει την ασφάλεια της μετάδοσης. Το WEP χρησιμοποιεί το κλειδί για να κωδικοποιήσει ή να αποκωδικοποιήσει τα πακέτα. Η διαδικασία της κωδικοποίησης μπερδεύει την σειρά των frames έτσι ώστε να αποφύγουμε οποιαδήποτε διαρροή ή απώλεια σε άλλους χρήστες. Το WPA/WPA2 είναι το πιο βελτιωμένο σύστημα ασφαλείας των δεδομένων του και ξεπερνά την ανεπάρκεια του WEP. Για την διαδικασία του Authentication, επειδή δεν υπάρχει ουσιαστικά ακριβές όριο για το ασύρματο δίκτυο, οι χρήστες πρέπει να πληρούν τις συγκεκριμένες ρυθμίσεις για την ασφάλεια. Η πιστοποίηση σε αυτή την καρτέλα υποστηρίζει τα διαφορετικά επίπεδα ασφαλείας όπως:open, shared encryption key, LEAP, WPA, WPA, WPA-PSK, WPA2, WPA2-PSK.

36 Open Αυτή η επιλογή, δεν προσφέρει κανενός είδους authentication. Ο ανοιχτός σταθμός βάσης και το AP μπορούν να κάνουν authenticate ακόμα και με την ύπαρξη του WEP encryption key. Shared encryption key-- This option makes the network run under shared encryption key. Under shared encryption key authentication system modem, it needs four-step frame switch to ensure if the base station uses the same WEP encryption key as the AP or not. LEAP: LEAP (Light Extensible Authentication Protocol) είναι μία έκδοση του EAP(Extensible Authentication Protocol). Το EAP εξασφαλίζει το αμοιβαίο authentication μεταξύ του ασύρματου δικτύου και του server στο λειτουργικό κέντρο του δικτύου. WPA-PSK/WPA2-PSK Η επιλογή αυτή σας επιτρέπει να χρησιμοποιήσετε το WPA Pre-Shared encryption key σε infrastructure mode καθώς και να χρησιμοποιήσετε WPA-PSK/WPA2-PSK encryption μεταξύ χρηστών και AP. WPA/WPA2 Το δίκτυο χρησιμοποιεί πρωτόκολλο πιστοποίησης IEEE 802.1x που μπορεί να ενσωματώσει RADIUS (Remote Access Dial-in User Service) Telnet. Το RADIUS υποστηρίζει multi EAP συμπεριλαμβανομένων των PEAP, TLS/Smart Card, TTLS και LEAP. Κωδικοποίηση Δεδομένων Σε mode λειτουργίας open authentication και shared key authentication, οι επιλογές για κωδικοποίηση είναι FORBID και WEP, στα WPA, WPA-PSK, WPA2 and WPA2-PSK, υποστηρίζει Temporal Key Integrity Protocol (TKIP) και Advanced Encryption Standard (AES) FORBID Απαγόρευση της λειτουργίας κρυπτογράφησης WEP -- Το shared key προχωρά στην κωδικοποίηση πριν τα data wireless transports, μπορείτε να επικοινωνείτε με τις ασύρματες συσκευές που χρησιμοποιούν το ίδιο shared key. TKIP Το TKIP χρησιμοποιεί αυστηρότερους κανόνες κρυπτογράφησης από το WEP, καθώς και την υπάρχουσα WLAN αριθμητική για να προχωρήσει με την κρυπτογράφηση. Το TKIP θα πιστοποιήσει τις ρυθμίσεις ασφαλείας μόλις πραγματοποιηθεί shared key κρυπτογράφηση. AES Το AES είναι μία συμμετρική τεχνολογία κρυπτογράφησης με 128 bits, μπορεί να λειτουργήσει σε πολλά επίπεδα ταυτόχρονα. WPA shared key Αυτή η επιλογή μπορεί γίνει μέχρι να επιλέξετε WPA-PSK ή WPA2-PSK. Επιλέξτε TKIP ή AES στο πεδίο Data encryption για να ξεκινήσει η διαδικασία κρυπτογράφησης. Σημείωση: Απαιτούνται 8-64 χαρακτήρες.
