Γραφιστική σχεδίαση και παράµετροι χρωµατικών διαχωρισµών στην εκτύπωση χαρτοκιβωτίων

Transcript

1 1 Γραφιστική σχεδίαση και παράµετροι χρωµατικών διαχωρισµών στην εκτύπωση χαρτοκιβωτίων

2 2 Συνεννόηση µεταξύ των συνεργατών πριν από την εκτύπωση Ο πελάτης µαζί µε τον γραφίστα, το ατελιέ, και την µονάδα εκτύπωσης πρέπει να καθορίσουν: To προφίλ του οντουλέ (τύπος Ε,C,B) ιαστάσεις κοπτικών Αριθµός χρωµάτων Πάχος γραµµικών / Ράστερ (γραµµές/χιλ) Μέγεθος γραµµάτων

3 3 Θεµατολογία διαχωρισµών και εκτύπωσης ιαφοροποίηση µεταξύ µελανιών για φόντα και για ράστερ ύναµη φόντου και χρωµατικός χώρος ιαµόρφωση γραµµικών στοιχείων Παραµετροποίηση τονικών απεικονίσεων Καθορισµός ανάλυσης και γωνιών ράστερ Εύρεση του dot gain και υπολογισµός της χρωµατικής καµπύλης εκτύπωσης

4 4 Μελάνια 4/χρωµιας

5 5 Αφαιρετική µέθοδος χρωµατικής ανάµιξης

6 6 ύναµη φόντου: Ορολογία µετριέται µε το πυκνόµετρο σε επιφάνεια φόντου 100% (έχει νόηµα µόνο για τα 4/χρωµικά µελάνια) όσο µεγαλύτερη είναι η λογαριθµική ένδειξη, τόσο πιο δυνατό το αντιλαµβανόµαστε Ενδεικτικές τιµές: Κίτρινο: 1.2 Mατζέντα: 1.3 Κυανό: 1.4 Μαύρο: 1.5

7 7 Ορολογία Χρωµατικός χώρος: Η λογαριθµική ένδειξη της πυκνότητας δεν αρκεί για τον επακριβή προσδιορισµό µιάς απόχρωσης. Μια απόχρωση µπορεί να καθορισυεί επακριβώς µε τις τιµές : της φωτεινότητας (L), κορεσµού (C), και χροιάς (H). Καταχωρούµε τις τιµές αυτές σε ένα τρισδιάστατο σύστηµα συντεταγµένων, το οποίο αντιπροσωπεύει τον χρωµατικό χώρο. Οι µετρήσεις γίνονται µε σπεκτροφωτόµετρο

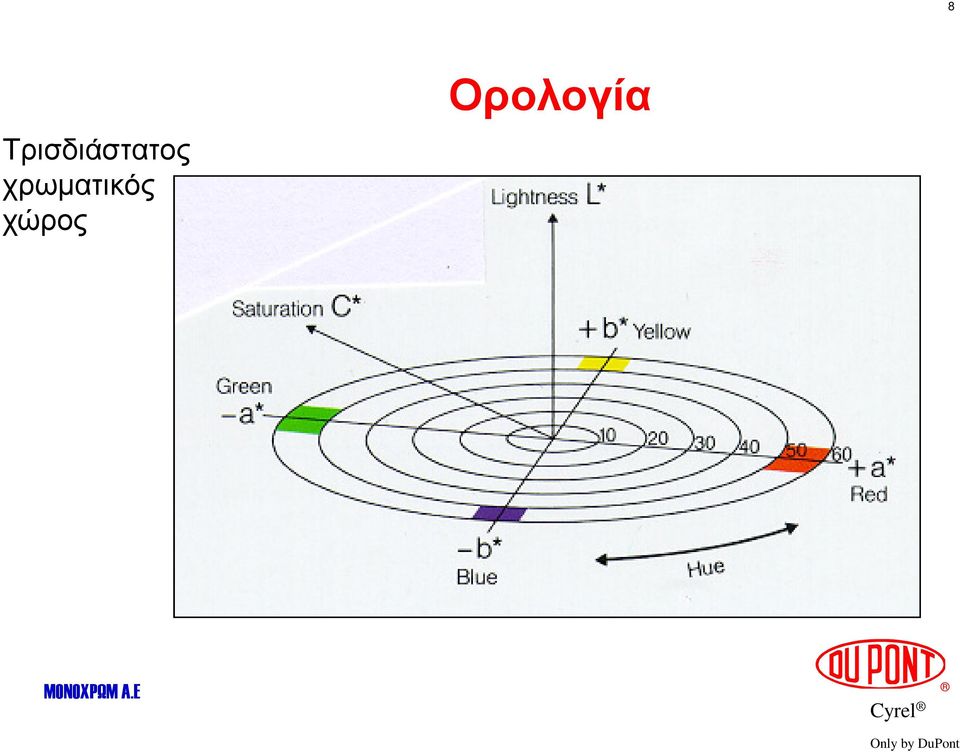

8 8 Τρισδιάστατος χρωµατικός χώρος Ορολογία

9 9 Ορολογία Χρωµατικός χώρος L*a*b*:

10 10 Ανάλυση γραµµών στο ράστερ 60 γραµµές/εκ ποσοστό 20 % ( 50 φορές µεγενθυµένο ) 28 γραµµές/εκ ποσοστό 20 % ( 50 φορές µεγενθυµένο )

11 11 Ανάλυση γραµµών στο ράστερ 60 γραµµές/εκ ποσοστό 80 % ( 50 φορές µεγενθυµένο 28 γραµµές/εκ ποσοστό 80 % ( 50 φορές µεγενθυµένο )

12 12 Ορολογία Γωνίες ράστερ:

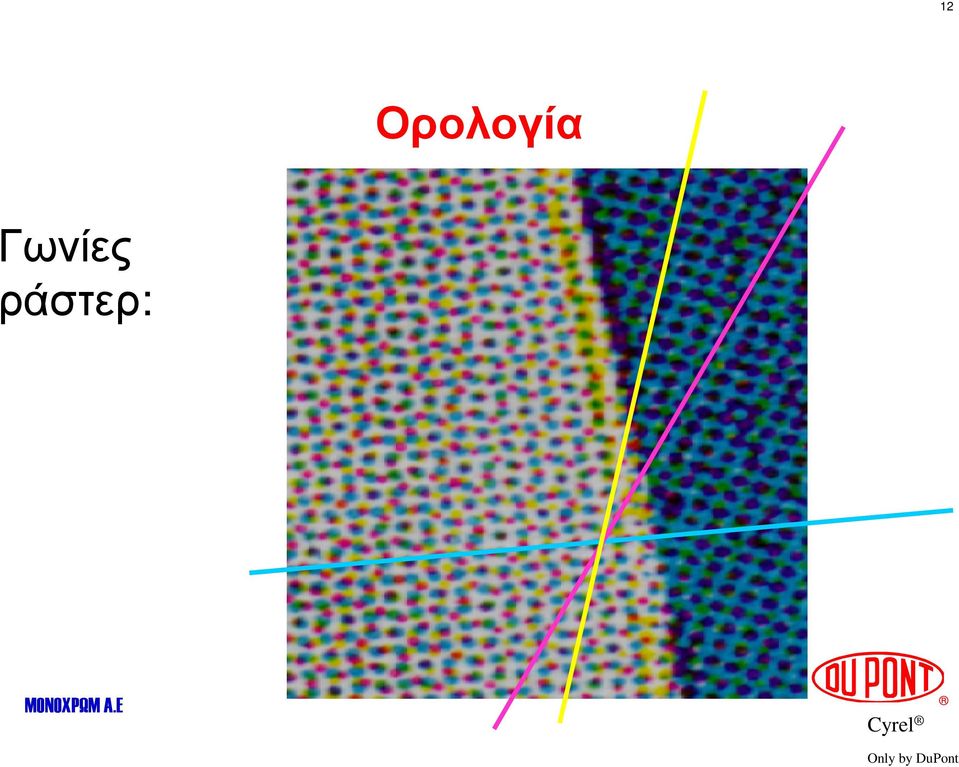

13 13 Βασικές αρχές διαχωρισµών και εκτύπωσης Γωνίες ράστερ: διαφορετικές απ ότι στην offset για την φλεξογραφία ενδείκνυνται: Cyan 7,5, Magenta 67,5, Yellow 82,5, Black 37,5 Η γωνία του anilox είναι 60 ή 45. Nα επιλεγεί αυτή µε το λιγότερο moire.

14 14 Βασικές αρχές διαχωρισµών και εκτύπωσης Άπλωµα κουκκίδας στην εκτύπωση: dot gain Ποσοστό στην πλάκα 28 γραµµές /εκ, 20Χµεγέθυνση Ποσοστό στο τυπωµένο 28 γραµµές /εκ, 20Χµεγέθυνση Ράστερ Ράστερ Ποσοστό στην πλάκα 28 γραµµές /εκ, 20Χµεγέθυνση Ποσοστό στο τυπωµένο 28 γραµµές /εκ, 20Χµεγέθυνση Ράστερ Ράστερ

15 15 Τονική καµπύλη εκτύπωσης: Βασικές αρχές διαχωρισµών και εκτύπωσης Ποσοστό ράστερ στην πλάκα

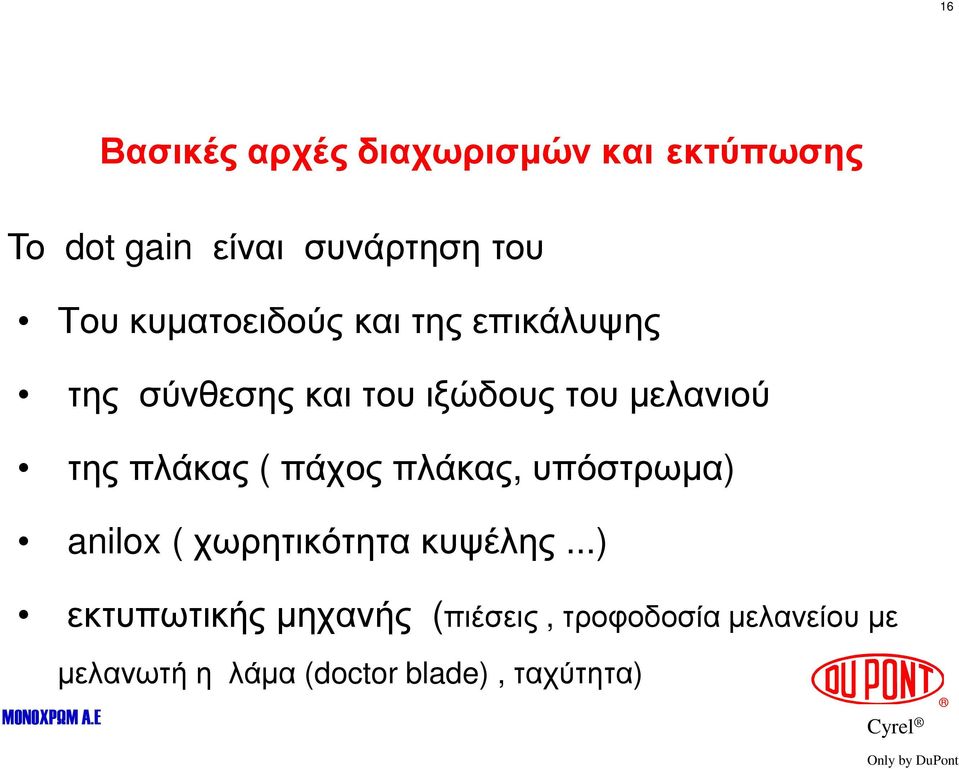

16 16 Βασικές αρχές διαχωρισµών και εκτύπωσης Το dot gain είναι συνάρτηση του Του κυµατοειδούς και της επικάλυψης της σύνθεσης και του ιξώδους του µελανιού της πλάκας ( πάχος πλάκας, υπόστρωµα) anilox ( χωρητικότητα κυψέλης...) εκτυπωτικής µηχανής (πιέσεις, τροφοδοσία µελανείου µε µελανωτή η λάµα (doctor blade), ταχύτητα)

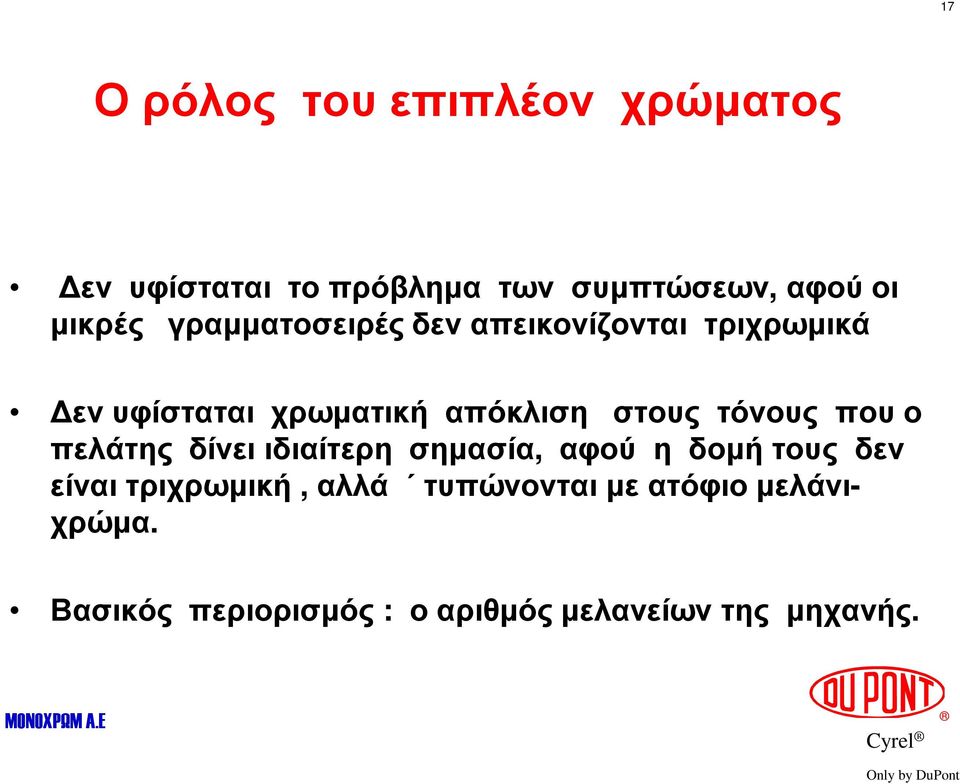

17 17 Ο ρόλος του επιπλέον χρώµατος εν υφίσταται το πρόβληµα των συµπτώσεων, αφού οι µικρές γραµµατοσειρές δεν απεικονίζονται τριχρωµικά εν υφίσταται χρωµατική απόκλιση στους τόνους που ο πελάτης δίνει ιδιαίτερη σηµασία, αφού η δοµή τους δεν είναι τριχρωµική, αλλά τυπώνονται µε ατόφιο µελάνιχρώµα. Βασικός περιορισµός : ο αριθµός µελανείων της µηχανής.

18 18 Βασικές αρχές διαχωρισµών και εκτύπωσης Ξεγύρισµα : Είναι απαραίτητο για την αντιστάθµιση των αποκλίσεων σύµπτωσης λόγω των κατασκευαστικών χαρακτηριστικών της µηχανής. Να επιλεγεί το µέγεθος τους έτσι ώστε το αντικείµενο να κεντράρει σωστά και από φύλλο σε φύλλο να µην γίνεται αισθητό το παίξιµο.

19 19 Ξεγύρισµα Λανθασµένη επιλογή µεγέθους παραθύρου Κεντραρισµένο σωστά

20 20 Επικάλυψη Αντισταθµίζει την ελλιπή σύµπτωση λόγω των ιδιαιτεροτήτων της µηχανής Ο πιο ανοικτός τόνος διεισδύει στον πιο σκούρο Το µέγεθος επικάλυψης αντιστοιχεί προς το 1,5 έως 2πλάσιο της διαχωριστικής γραµµής Να εφαρµόζεται επιλεκτικά

21 21 Οutline - κοντούρα

22 22 Γραµµικά Επιλογή όσον το δυνατόν µεγαλύτερης γραµµατοσειράς Πλάτος γραµµών τουλάχιστον 0,25 mm

23 23 Μέθοδος διαχωρισµών Παραδοσιακή : Με GCR: Καφέ 40% Καφέ 30% 20% 10% 10% 10% 0% 0% C M Y B C M Y B

24 24 Παραδοσιακή µέθοδος: Τόσο οι αποχρώσεις του γκρί όσο και οι χρωµατικοί τόνοι τρίτου βαθµού αποδίδονται από συνδυασµό των δυνάµεων : κίτρινο µατζέντα κυανό. Μέθοδος GCR (στην ακραία του µορφή): To χρωµατιστό µελάνι µε την µικρότερη συµµετοχή αντικαθίσταται ολοσχερώς από το µαύρο. Συµβιβαστική λύση: Mικρά ποσοστά των χρωµατιστών µελανιών υποστηρίζουν το µαύρο στα ουδέτερα βάθη και τους σκούρους τόνους. Προτερήµατα : Περιορισµός των τονικών διακυµάνσεων κατά την διάρκεια της εκτύπωσης 10% διατήρηση της ισορροπίας του γκρι καλύτερη απόδοση στα ψιλά, µε αχρωµατική δοµή

25 Κυµατοειδές - επίστρωση 25 Πολύ καλά εκτυπωτικά αποτελέσµατα µε τον τύπο Ε και F. Πολύ καλά αποτελέσµατα µε επιχρισµένη (coated) επίστρωση Στον τύπο B ενδείκνυται επίστρωση βάρους > 200g/m² Αντικατάσταση του τύπου C από τον συνδυασµό Ε/Β Επίστρωση κοινή Επίστρωση coated

26 26 Καθορισµός των γραµµών του ράστερ βάσει : Του αριθµού γραµµών ανά εκ στο κύλινδρο του anilox (εάν τυπώνοµε 28άρι ράστερ, το anilox πρέπει αν είναι τουλάχιστον 140 γραµµών) Της κατασκευής του µελανείου (doctorblade) Του µελανιού Του προφίλ του κυµατοειδούς Της επίστρωσης (topliner, kraftliner) Ντεγκραντέ να αρχίζει από το 3% και να καταλήγει στο 98% µόνο σε ένα χρώµα (σε διχρωµία επενεργεί αθροιστικά το dot gain να µην παρεµβάλλονται γραµµικά το µελανείο να είναι εξοπλισµένο µε doctor blade
