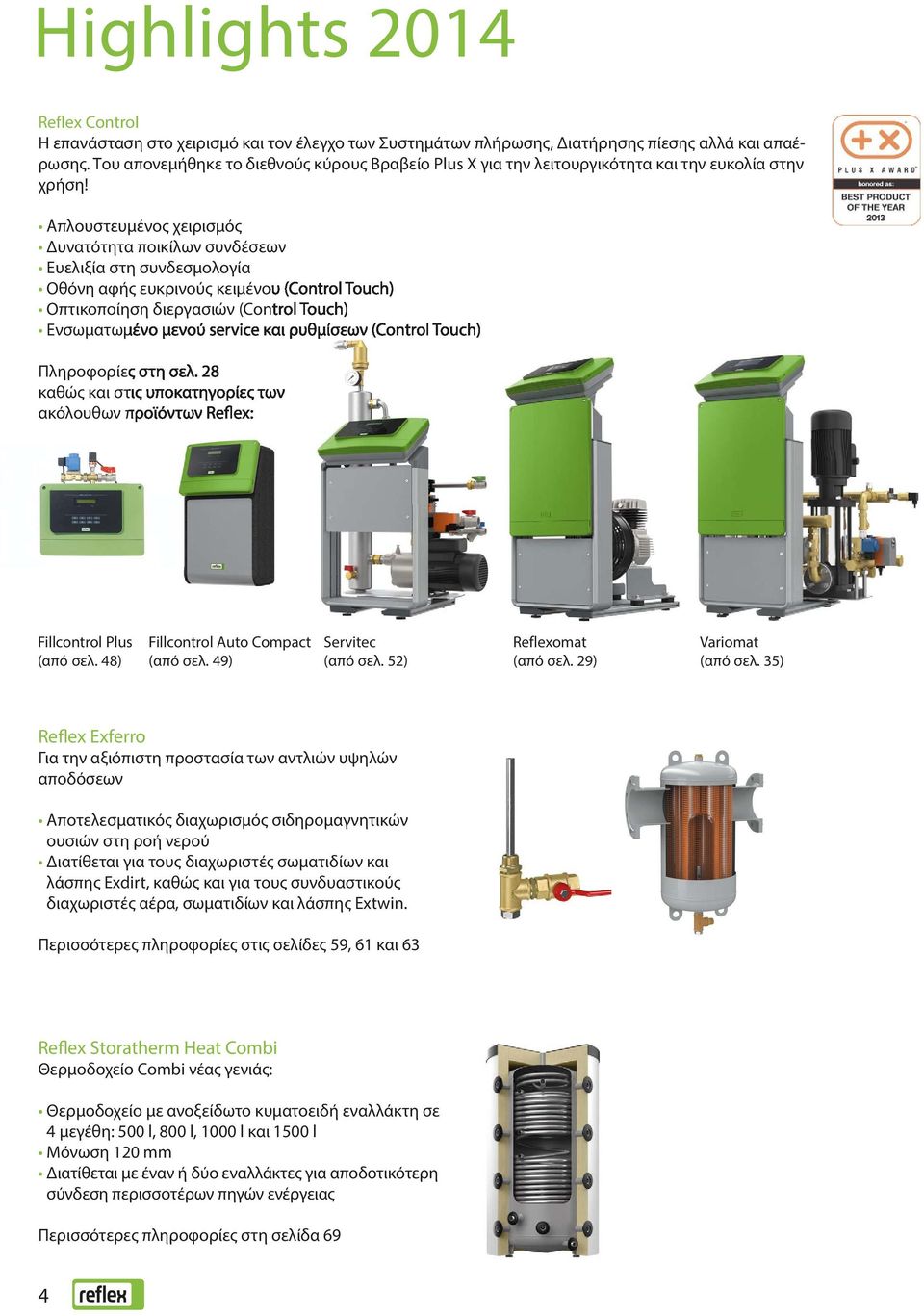

4 ighlights 2014 Reflex Control Η επανάσταση στο χειρισμό και τον έλεγχο των Συστημάτων πλήρωσης, Διατήρησης πίεσης αλλά και απαέρωσης. Του απονεμήθηκε το διεθνούς κύρους Βραβείο Plus X για την λειτουργικότητα και την ευκολία στην χρήση! Απλουστευμένος χειρισμός Δυνατότητα ποικίλων συνδέσεων Ευελιξία στη συνδεσμολογία Οθόνη αφής ευκρινούς κειμένου (Control Touch) Οπτικοποίηση διεργασιών (Control Touch) Ενσωματωμένο μενού service και ρυθμίσεων (Control Touch) Πληροφορίες στη σελ. 28 καθώς και στις υποκατηγορίες των ακόλουθων προϊόντων Reflex: Fillcontrol Plus (από σελ. 48) Fillcontrol Auto Compact (από σελ. 49) Servitec (από σελ. 52) Reflexomat (από σελ. 29) Variomat (από σελ. 35) Reflex Exferro Για την αξιόπιστη προστασία των αντλιών υψηλών αποδόσεων Αποτελεσματικός διαχωρισμός σιδηρομαγνητικών ουσιών στη ροή νερού Διατίθεται για τους διαχωριστές σωματιδίων και λάσπης Exdirt, καθώς και για τους συνδυαστικούς διαχωριστές αέρα, σωματιδίων και λάσπης Extwin. Περισσότερες πληροφορίες στις σελίδες 59, 61 και 63 Reflex Storatherm eat Combi Θερμοδοχείο Combi νέας γενιάς: Θερμοδοχείο με ανοξείδωτο κυματοειδή εναλλάκτη σε 4 μεγέθη: 500 l, 800 l, 1000 l και 1500 l Μόνωση 120 Διατίθεται με έναν ή δύο εναλλάκτες για αποδοτικότερη σύνδεση περισσοτέρων πηγών ενέργειας Περισσότερες πληροφορίες στη σελίδα 69 4

5

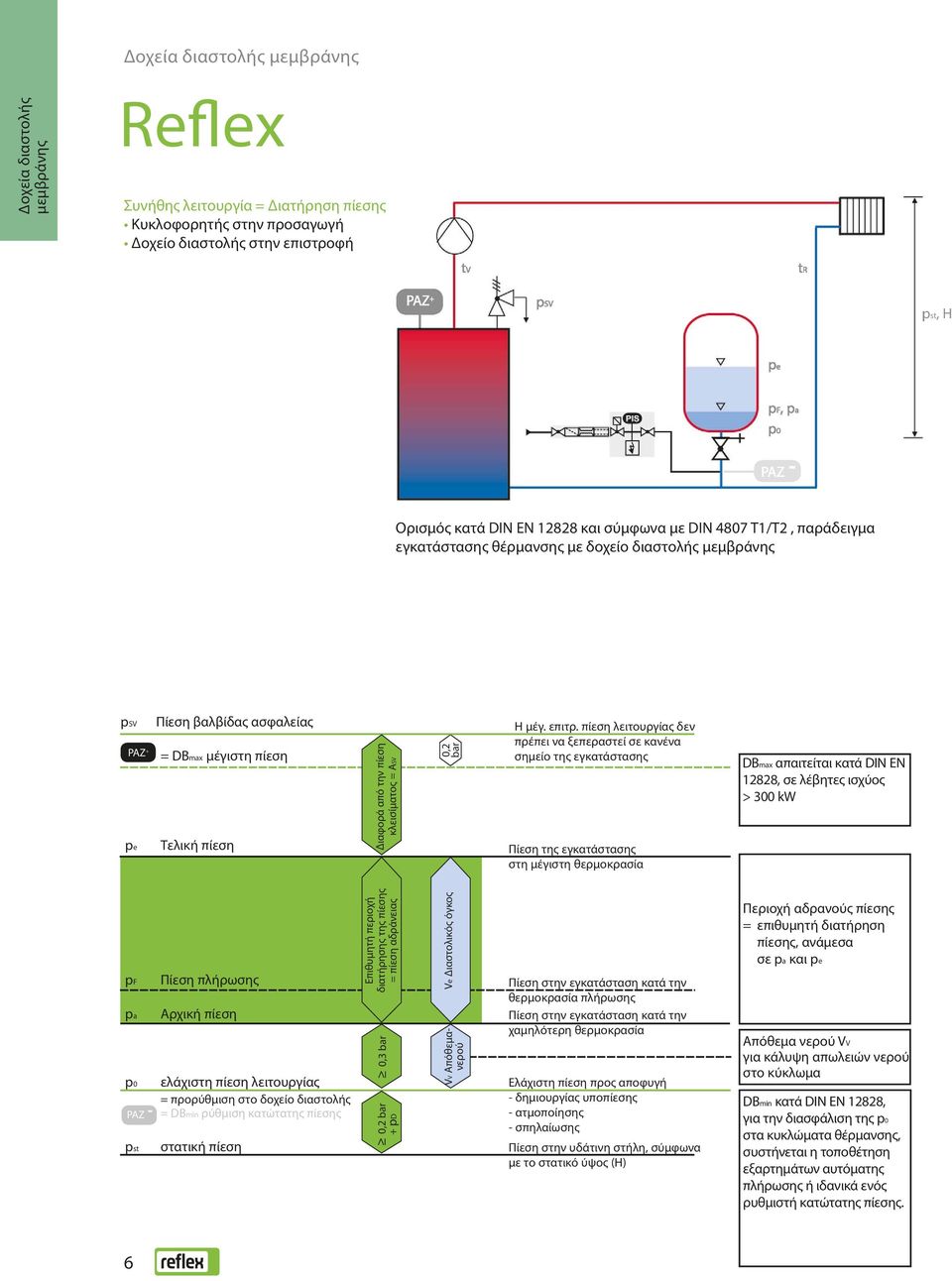

6 Reflex Συνήθης λειτουργία = Διατήρηση πίεσης Κυκλοφορητής στην προσαγωγή Δοχείο διαστολής στην επιστροφή pst, Ορισμός κατά DIN EN και σύμφωνα με DIN 4807 T1/T2, παράδειγμα εγκατάστασης θέρμανσης με δοχείο διαστολής psv PAZ + pe Πίεση βαλβίδας ασφαλείας = DBmax μέγιστη πίεση Τελική πίεση Διαφορά από την πίεση κλεισίματος = ASV 0,2 bar Η μέγ. επιτρ. πίεση λειτουργίας δεν πρέπει να ξεπεραστεί σε κανένα σημείο της εγκατάστασης Πίεση της εγκατάστασης στη μέγιστη θερμοκρασία DBmax απαιτείται κατά DIN EN 12828, σε λέβητες ισχύος > 300 kw pf pa p0 PAZ pst Πίεση πλήρωσης Αρχική πίεση ελάχιστη πίεση λειτουργίας = προρύθμιση στο δοχείο διαστολής = DBmin ρύθμιση κατώτατης πίεσης στατική πίεση Επιθυμητή περιοχή διατήρησης της πίεσης = πίεση αδράνειας 0,3 bar 0,2 bar + pd Ve Διαστολικός όγκος VV Απόθεμανερού Πίεση στην εγκατάσταση κατά την θερμοκρασία πλήρωσης Πίεση στην εγκατάσταση κατά την χαμηλότερη θερμοκρασία Ελάχιστη πίεση προς αποφυγή - δημιουργίας υποπίεσης - ατμοποίησης - σπηλαίωσης Πίεση στην υδάτινη στήλη, σύμφωνα με το στατικό ύψος () Περιοχή αδρανούς πίεσης = επιθυμητή διατήρηση πίεσης, ανάμεσα σε pa και pe Απόθεμα νερού VV για κάλυψη απωλειών νερού στο κύκλωμα DBmin κατά DIN EN 12828, για την διασφάλιση της p0 στα κυκλώματα θέρμανσης, συστήνεται η τοποθέτηση εξαρτημάτων αυτόματης πλήρωσης ή ιδανικά ενός ρυθμιστή κατώτατης πίεσης. 6

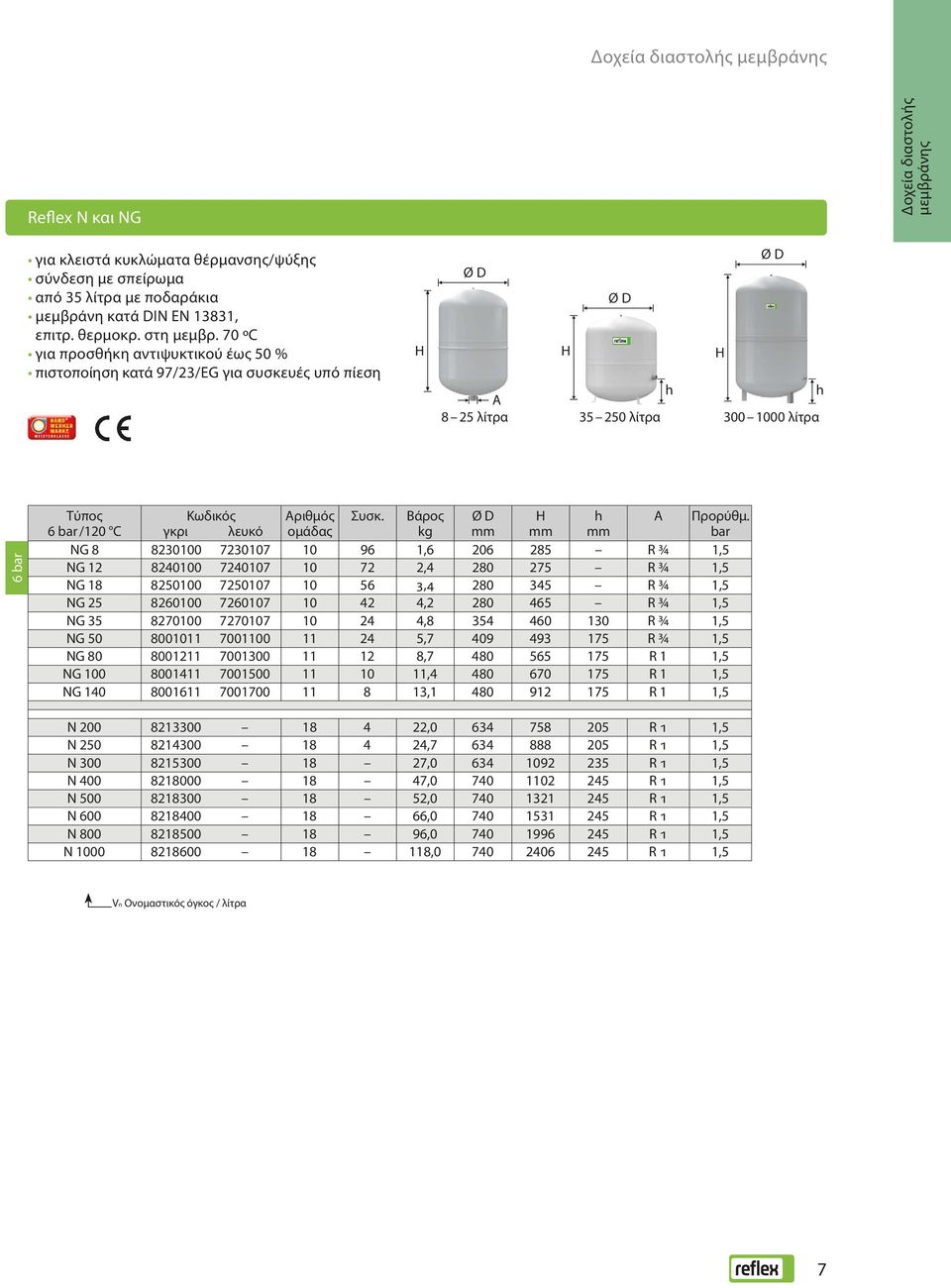

7 Reflex N και NG για κλειστά κυκλώματα θέρμανσης/ψύξης σύνδεση με σπείρωμα από 35 λίτρα με ποδαράκια μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβρ. 70 ºC για προσθήκη αντιψυκτικού έως 50 % πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση A 8 25 λίτρα λίτρα h h λίτρα 6 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A Προρύθμ. 6 bar /120 C γκρι λευκό kg bar NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R ¾ 1,5 NG , R 1 1,5 NG , R 1 1,5 NG , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 N , R 1 1,5 Vn Ονομαστικός όγκος / λίτρα 7

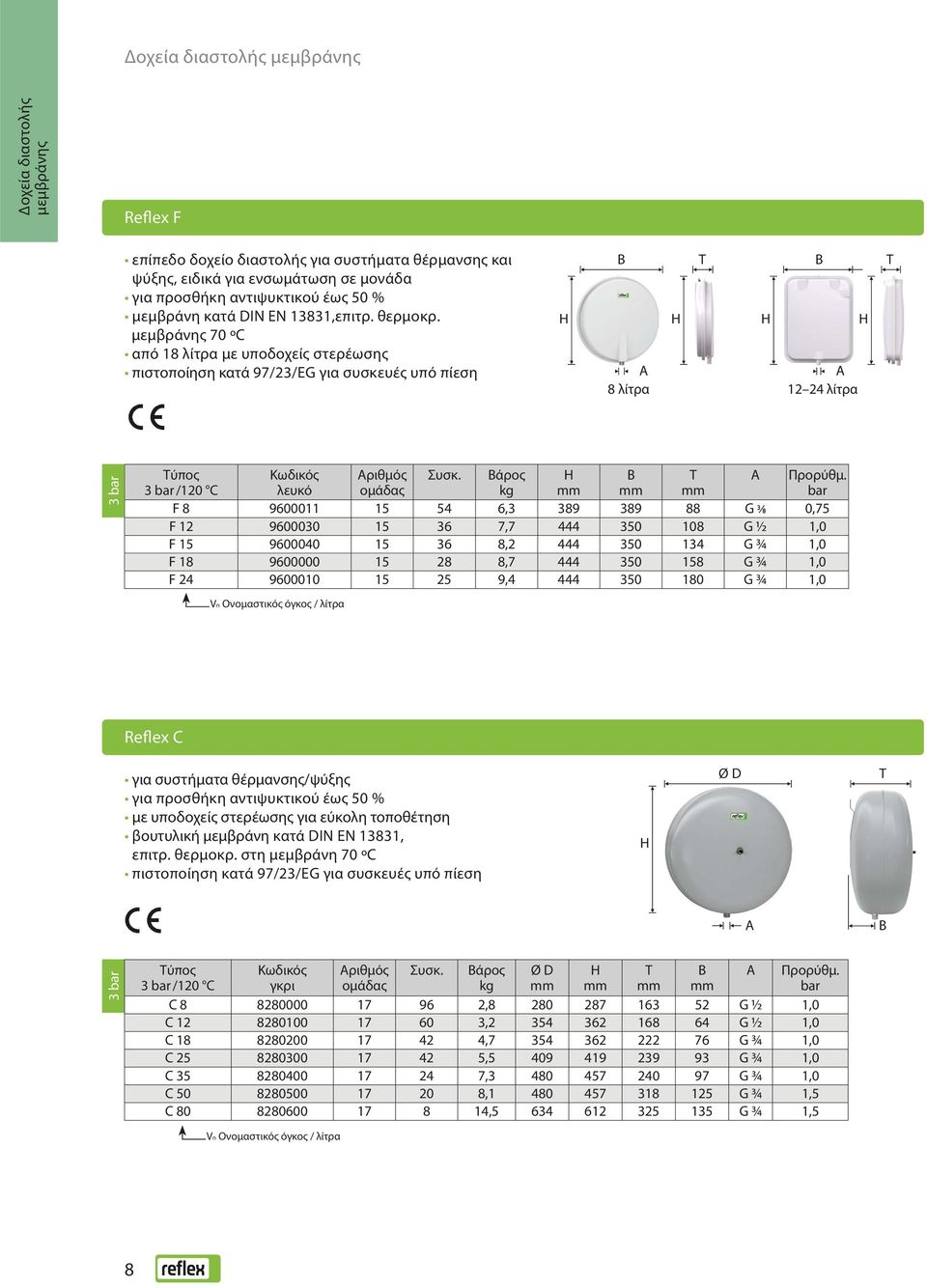

8 Reflex F επίπεδο δοχείο διαστολής για συστήματα θέρμανσης και ψύξης, ειδικά για ενσωμάτωση σε μονάδα για προσθήκη αντιψυκτικού έως 50 % μεμβράνη κατά DIN EN 13831,επιτρ. θερμοκρ. 70 ºC από 18 λίτρα με υποδοχείς στερέωσης πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση B T B A A 8 λίτρα λίτρα T 3 bar 3 bar Τύπος 3 bar /120 C Reflex C Κωδικός λευκό Αριθμός Συσκ. Βάρος kg B T A F , G 0,75 F , G ½ 1,0 F , G ¾ 1,0 F , G ¾ 1,0 F , G ¾ 1,0 Vn Ονομαστικός όγκος / λίτρα για συστήματα θέρμανσης/ψύξης για προσθήκη αντιψυκτικού έως 50 % με υποδοχείς στερέωσης για εύκολη τοποθέτηση βουτυλική μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση Τύπος 3 bar /120 C Προρύθμ. bar Κωδικός γκρι Αριθμός Συσκ. Βάρος kg T B A C , G ½ 1,0 C , G ½ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,0 C , G ¾ 1,5 C , G ¾ 1,5 A Προρύθμ. bar T B Vn Ονομαστικός όγκος / λίτρα 8

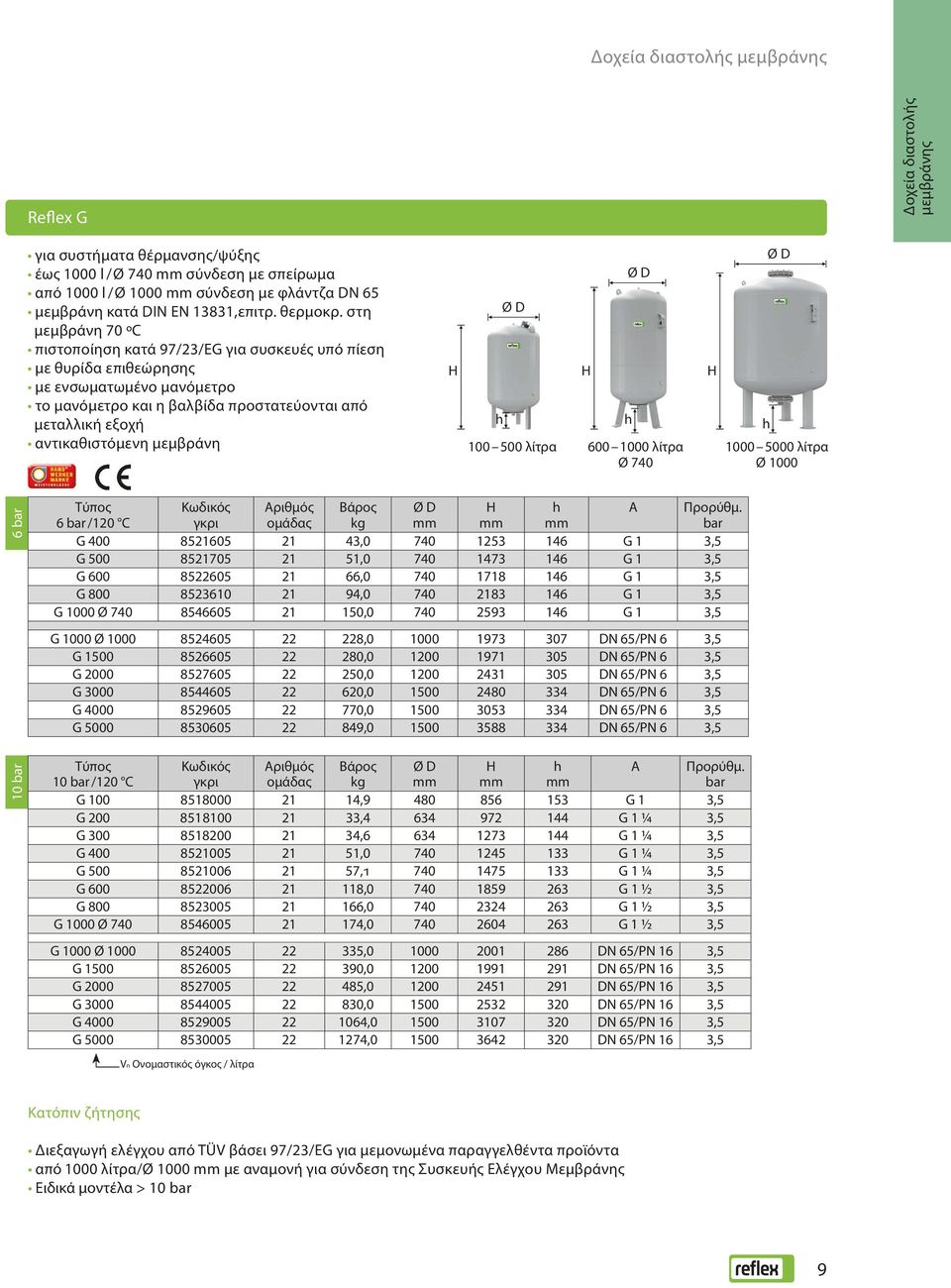

9 Reflex G για συστήματα θέρμανσης/ψύξης έως 1000 l / Ø 740 σύνδεση με σπείρωμα από 1000 l / Ø 1000 σύνδεση με φλάντζα DN 65 μεμβράνη κατά DIN EN 13831,επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση με θυρίδα επιθεώρησης με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή αντικαθιστόμενη μεμβράνη h λίτρα h λίτρα Ø 740 h λίτρα Ø bar Τύπος 6 bar /120 C Κωδικός γκρι Αριθμός Βάρος kg h A Προρύθμ. bar G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G , G 1 3,5 G 1000 Ø , G 1 3,5 G 1000 Ø , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 G , DN 65/PN 6 3,5 10 bar Τύπος 10 bar /120 C Κωδικός γκρι Αριθμός Βάρος kg h A Προρύθμ. bar G , G 1 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ¼ 3,5 G , G 1 ½ 3,5 G , G 1 ½ 3,5 G 1000 Ø , G 1 ½ 3,5 G 1000 Ø , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 G , DN 65/PN 16 3,5 Vn Ονομαστικός όγκος / λίτρα Κατόπιν ζήτησης Διεξαγωγή ελέγχου από TÜV βάσει 97/23/EG για μεμονωμένα παραγγελθέντα προϊόντα από 1000 λίτρα/ø 1000 με αναμονή για σύνδεση της Συσκευής Ελέγχου Μεμβράνης Ειδικά μοντέλα > 10 bar 9

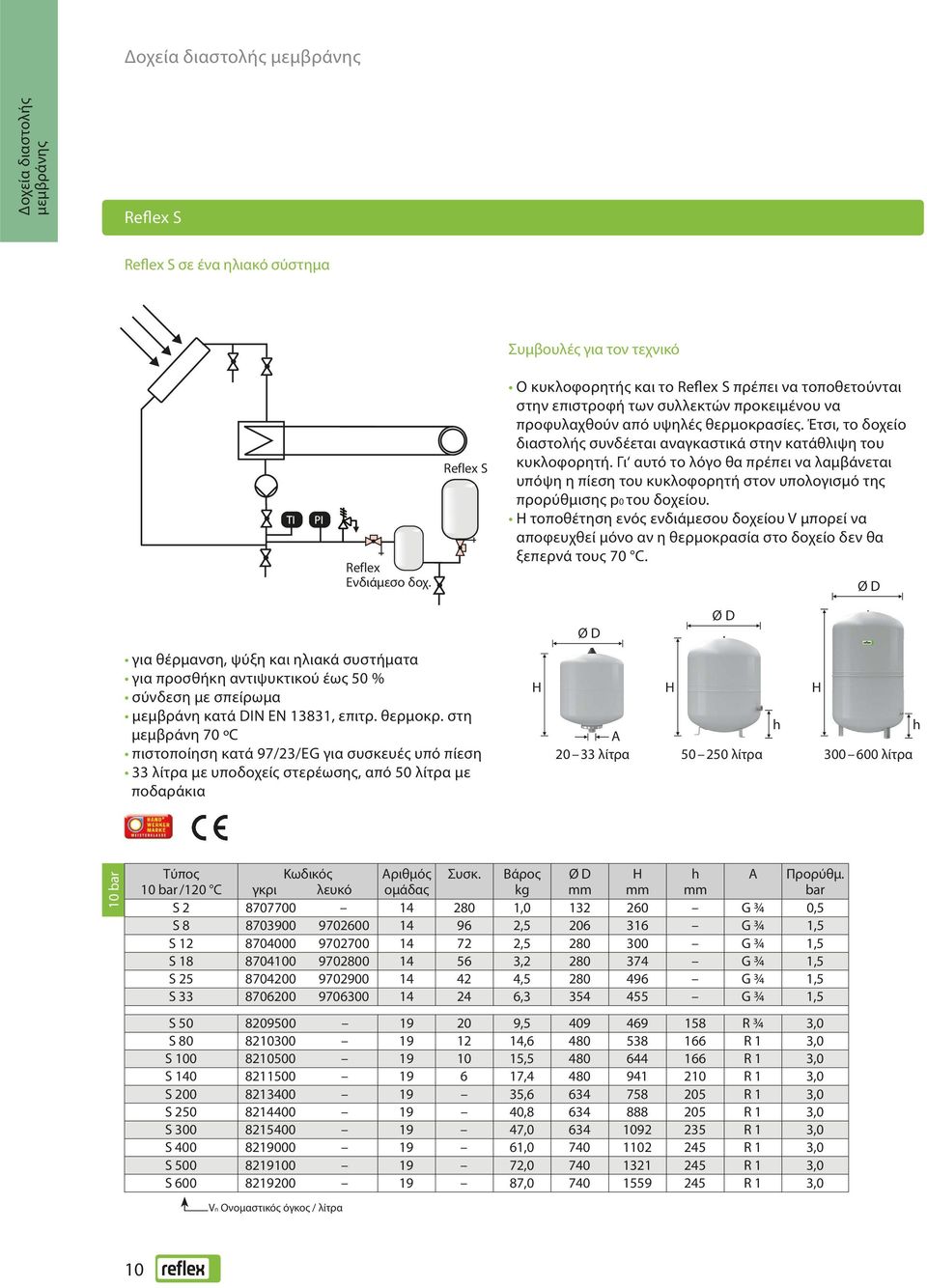

10 Reflex S Reflex S σε ένα ηλιακό σύστημα Reflex Ενδιάμεσο δοχ. Reflex S Συμβουλές για τον τεχνικό Ο κυκλοφορητής και το Reflex S πρέπει να τοποθετούνται στην επιστροφή των συλλεκτών προκειμένου να προφυλαχθούν από υψηλές θερμοκρασίες. Έτσι, το δοχείο διαστολής συνδέεται αναγκαστικά στην κατάθλιψη του κυκλοφορητή. Γι αυτό το λόγο θα πρέπει να λαμβάνεται υπόψη η πίεση του κυκλοφορητή στον υπολογισμό της προρύθμισης p0 του δοχείου. Η τοποθέτηση ενός ενδιάμεσου δοχείου V μπορεί να αποφευχθεί μόνο αν η θερμοκρασία στο δοχείο δεν θα ξεπερνά τους 70 C. για θέρμανση, ψύξη και ηλιακά συστήματα για προσθήκη αντιψυκτικού έως 50 % σύνδεση με σπείρωμα μεμβράνη κατά DIN EN 13831, επιτρ. θερμοκρ. στη μεμβράνη 70 ºC πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση 33 λίτρα με υποδοχείς στερέωσης, από 50 λίτρα με ποδαράκια A λίτρα λίτρα h λίτρα h 10 bar Τύπος 10 bar /120 C Κωδικός Αριθμός Συσκ. Βάρος h A γκρι λευκό kg S , G ¾ 0,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 S , G ¾ 1,5 Προρύθμ. bar S , R ¾ 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 S , R 1 3,0 Vn Ονομαστικός όγκος / λίτρα 10

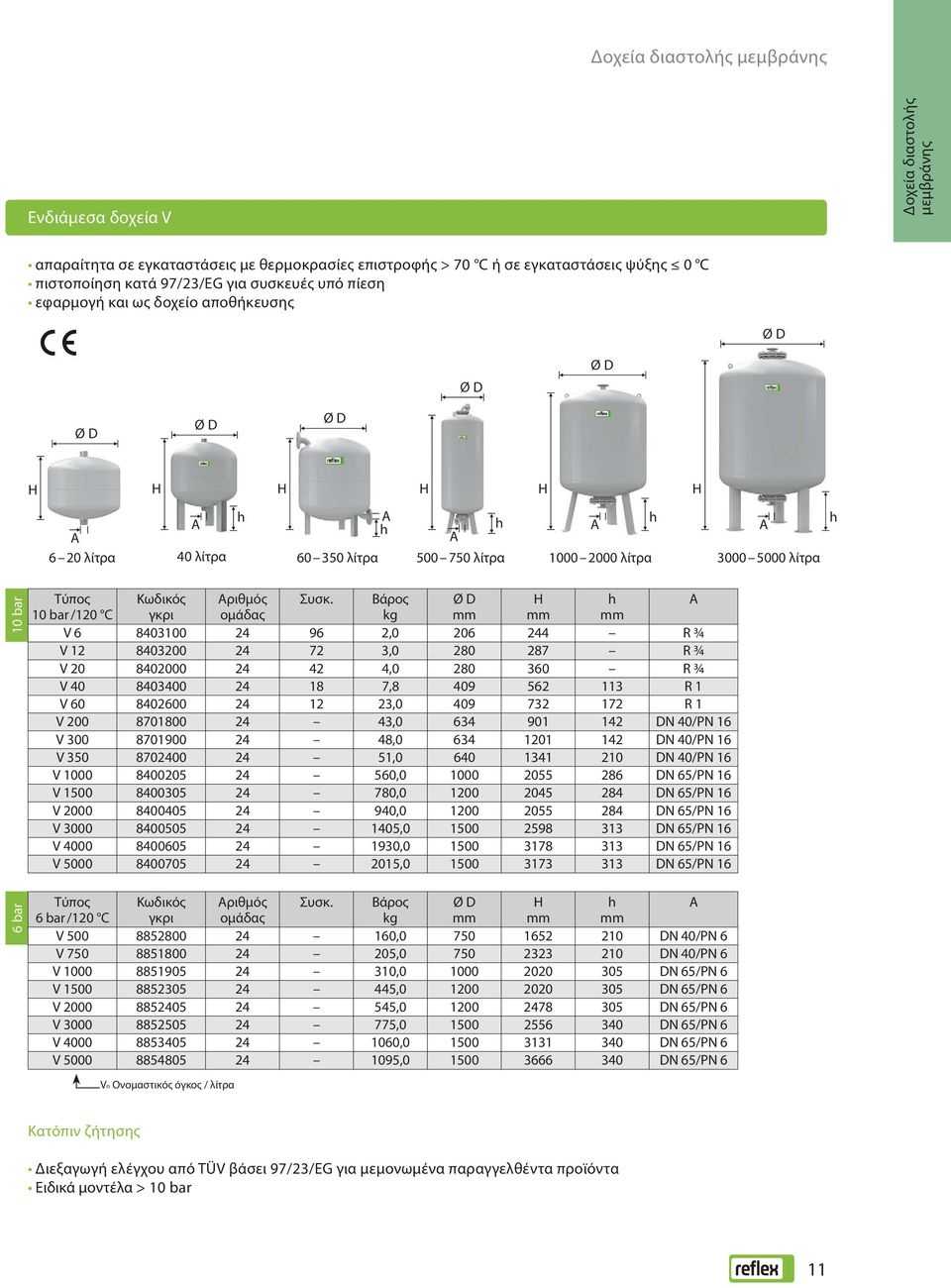

11 Ενδιάμεσα δοχεία V απαραίτητα σε εγκαταστάσεις με θερμοκρασίες επιστροφής > 70 C ή σε εγκαταστάσεις ψύξης 0 C πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εφαρμογή και ως δοχείο αποθήκευσης h A A h h h A A A A 6 20 λίτρα 40 λίτρα λίτρα λίτρα λίτρα λίτρα h 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 10 bar /120 C γκρι kg V , R ¾ V , R ¾ V , R ¾ V , R 1 V , R 1 V , DN 40/PN 16 V , DN 40/PN 16 V , DN 40/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 V , DN 65/PN 16 6 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 6 bar /120 C γκρι kg V , DN 40/PN 6 V , DN 40/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 V , DN 65/PN 6 Vn Ονομαστικός όγκος / λίτρα Kατόπιν ζήτησης Διεξαγωγή ελέγχου από TÜV βάσει 97/23/EG για μεμονωμένα παραγγελθέντα προϊόντα Ειδικά μοντέλα > 10 bar 11

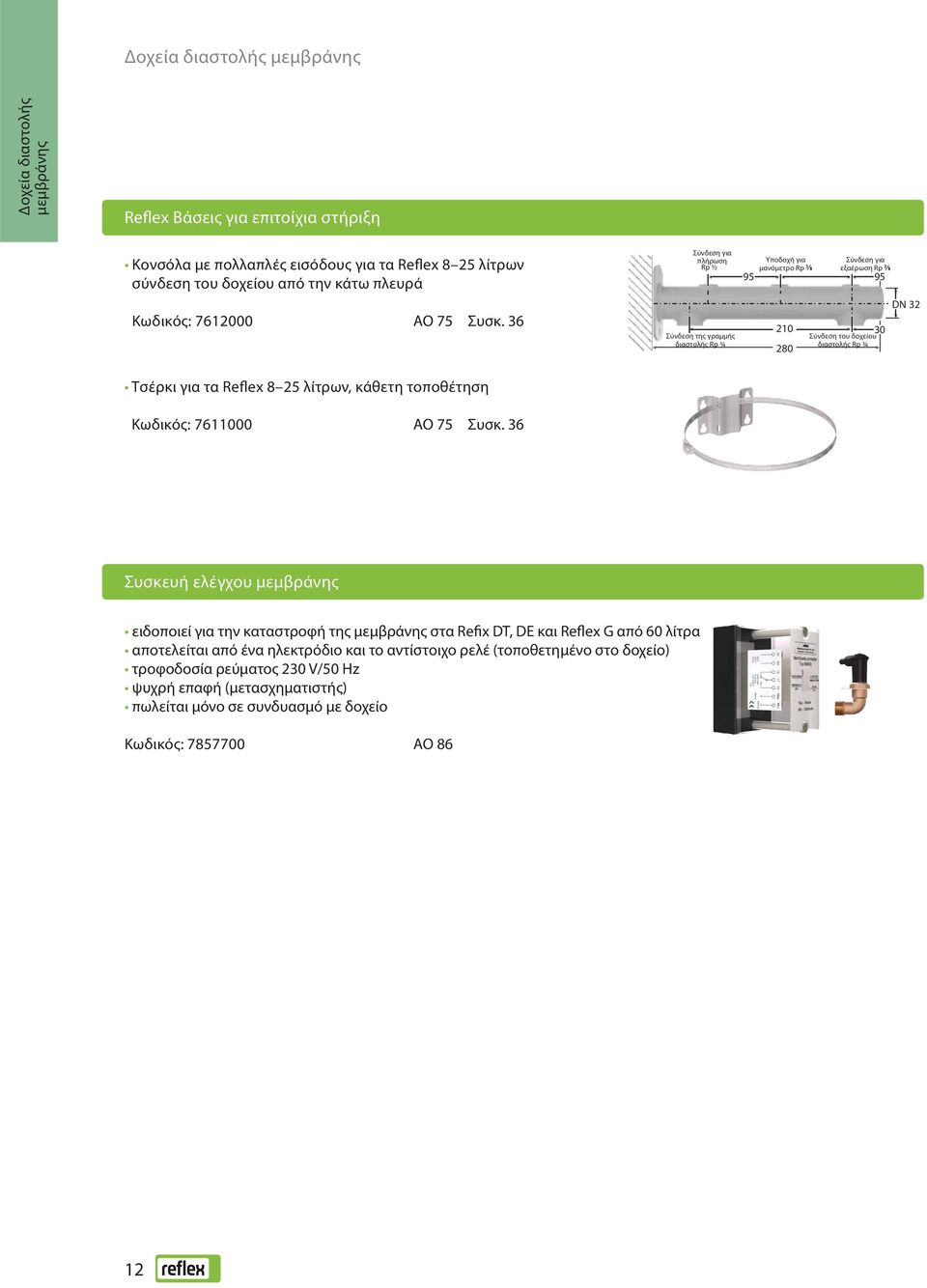

12 Reflex Βάσεις για επιτοίχια στήριξη Κονσόλα με πολλαπλές εισόδους για τα Reflex 8 25 λίτρων σύνδεση του δοχείου από την κάτω πλευρά Σύνδεση για πλήρωση Rp ½ 95 Υποδοχή για μανόμετρο Rp Σύνδεση για εξαέρωση Rp 95 Κωδικός: ΑΟ 75 Συσκ. 36 Σύνδεση της γραμμής διαστολής Rp ¾ Σύνδεση του δοχείου διαστολής Rp ¾ 30 DN 32 Τσέρκι για τα Reflex 8 25 λίτρων, κάθετη τοποθέτηση Κωδικός: ΑΟ 75 Συσκ. 36 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 12

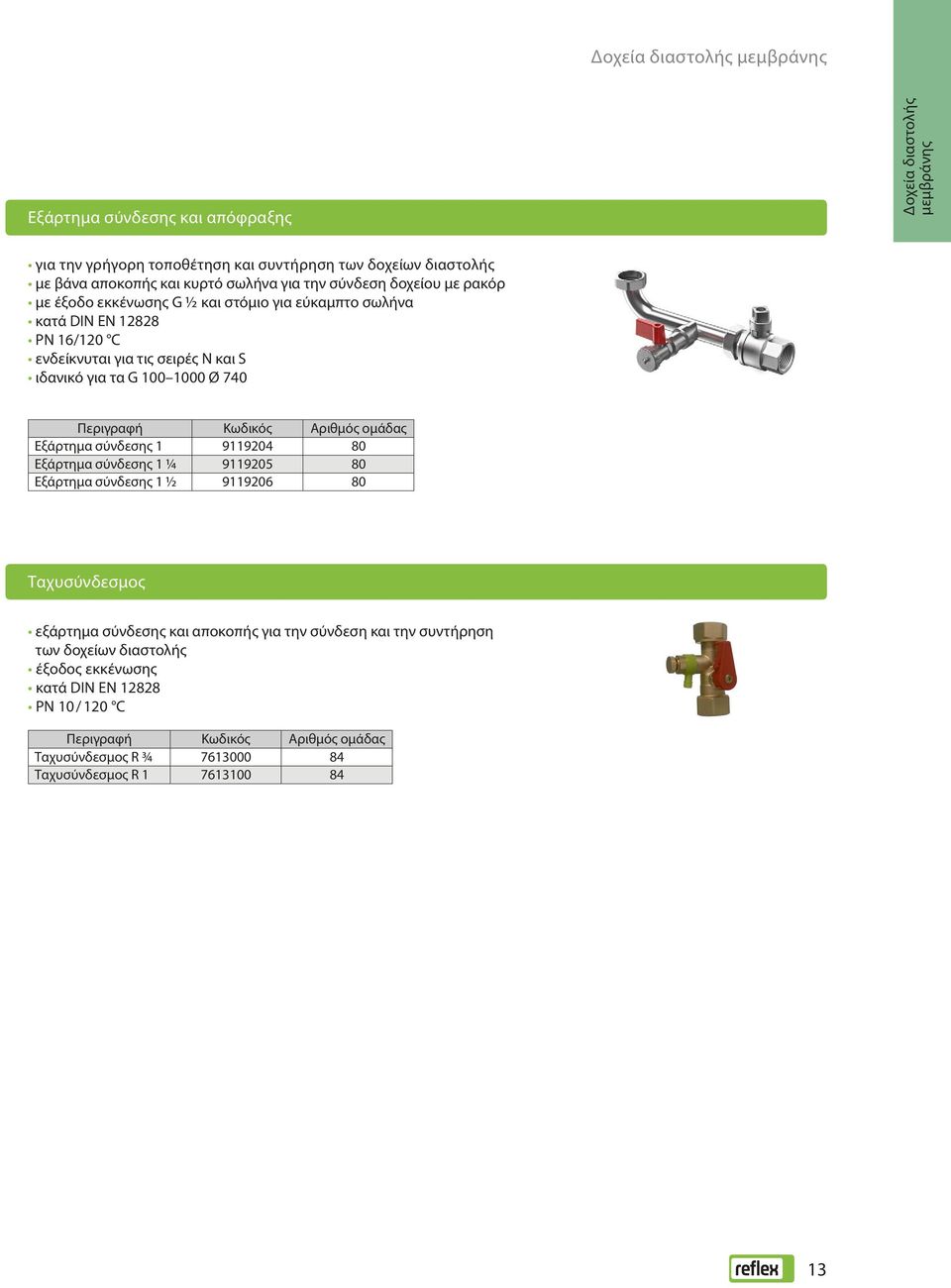

13 Εξάρτημα σύνδεσης και απόφραξης για την γρήγορη τοποθέτηση και συντήρηση των δοχείων διαστολής με βάνα αποκοπής και κυρτό σωλήνα για την σύνδεση δοχείου με ρακόρ με έξοδο εκκένωσης G ½ και στόμιο για εύκαμπτο σωλήνα κατά DIN EN PN 16/120 C ενδείκνυται για τις σειρές N και S ιδανικό για τα G Ø 740 Περιγραφή Κωδικός Αριθμός Εξάρτημα σύνδεσης Εξάρτημα σύνδεσης 1 ¼ Εξάρτημα σύνδεσης 1 ½ Ταχυσύνδεσμος εξάρτημα σύνδεσης και αποκοπής για την σύνδεση και την συντήρηση των δοχείων διαστολής έξοδος εκκένωσης κατά DIN EN PN 10 / 120 C Περιγραφή Κωδικός Αριθμός Ταχυσύνδεσμος R ¾ Ταχυσύνδεσμος R

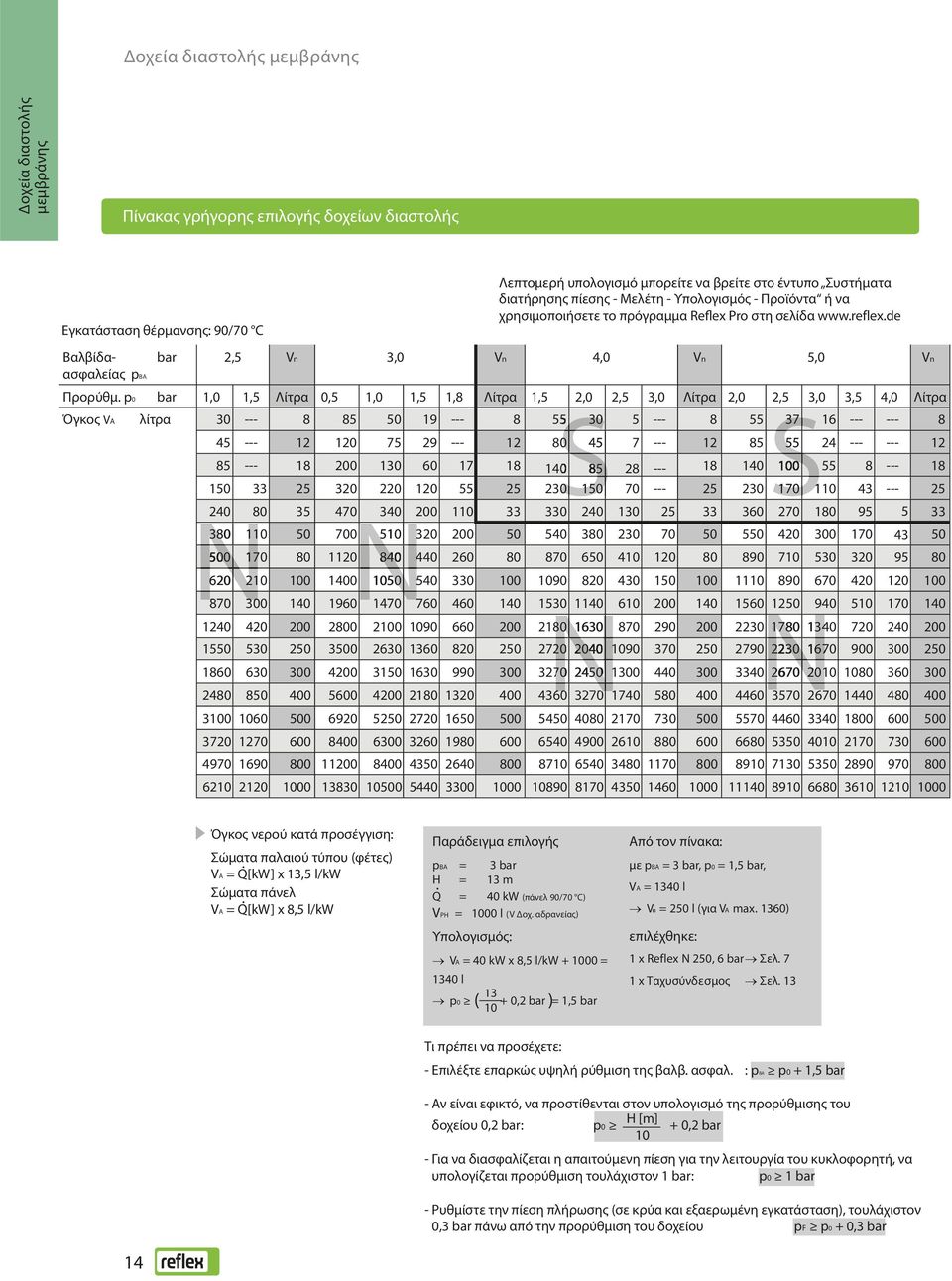

14 Πίνακας γρήγορης επιλογής δοχείων διαστολής Εγκατάσταση θέρμανσης: 90/70 C Λεπτομερή υπολογισμό μπορείτε να βρείτε στο έντυπο Συστήματα διατήρησης πίεσης - Μελέτη - Υπολογισμός - Προϊόντα ή να χρησιμοποιήσετε το πρόγραμμα Reflex Pro στη σελίδα Βαλβίδαασφαλείας bar 2,5 Vn 3,0 Vn 4,0 Vn 5,0 Vn pβα Προρύθμ. p0 bar 1,0 1,5 Λίτρα 0,5 1,0 1,5 1,8 Λίτρα 1,5 2,0 2,5 3,0 Λίτρα 2,0 2,5 3,0 3,5 4,0 Λίτρα Όγκος VA λίτρα S S N N N N Όγκος νερού κατά προσέγγιση: Σώματα παλαιού τύπου (φέτες) VA = Q[kW] x 13,5 l/kw Σώματα πάνελ VA = Q[kW] x 8,5 l/kw Παράδειγμα επιλογής pβα = 3 bar = 13 m Q = 40 kw (πάνελ 90/70 C) VP = 1000 l (V Δοχ. αδρανείας) Υπολογισμός: VA = 40 kw x 8,5 l/kw = 1340 l 13 p0 ( + 0,2 bar = 1,5 bar 10 ) Από τον πίνακα: με pβα = 3 bar, p0 = 1,5 bar, VA = 1340 l Vn = 250 l (για VA max. 1360) επιλέχθηκε: 1 x Reflex N 250, 6 bar Σελ. 7 1 x Ταχυσύνδε σμος Σελ. 13 Τι πρέπει να προσέχετε: - Επιλέξτε επαρκώς υψηλή ρύθμιση της βαλβ. ασφαλ. : pβα p0 + 1,5 bar - Αν είναι εφικτό, να προστίθενται στον υπολογισμό της προρύθμισης του δοχείου 0,2 bar: p0 [m] + 0,2 bar 10 - Για να διασφαλίζεται η απαιτούμενη πίεση για την λειτουργία του κυκλοφορητή, να υπολογίζεται προρύθμιση τουλάχιστον 1 bar: p0 1 bar - Ρυθμίστε την πίεση πλήρωσης (σε κρύα και εξαερωμένη εγκατάσταση), τουλάχιστον 0,3 bar πάνω από την προρύθμιση του δοχείου pf p0 + 0,3 bar 14

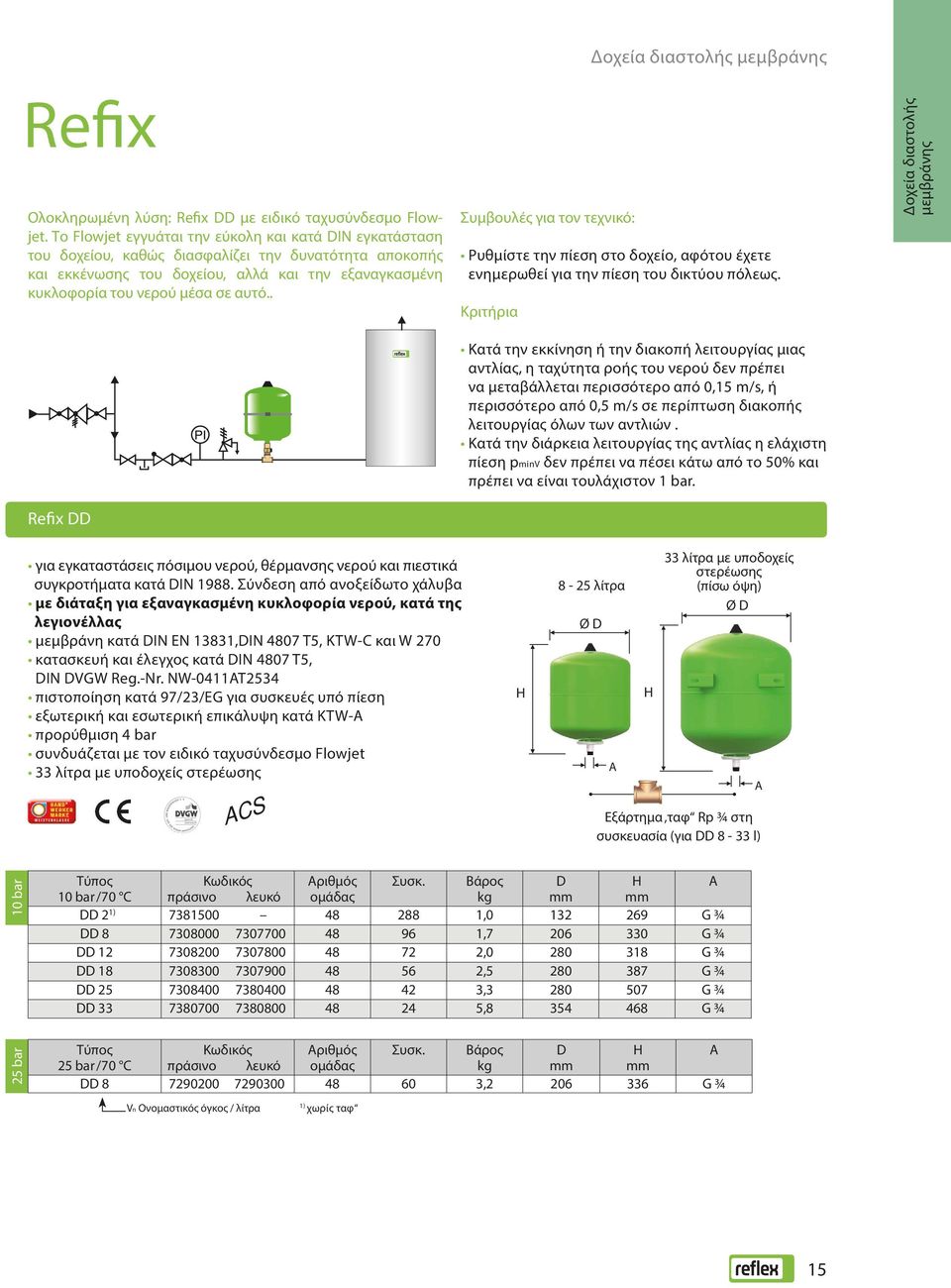

15 Refix Ολοκληρωμένη λύση: Refix DD με ειδικό ταχυσύνδεσμο Flowjet. Το Flowjet εγγυάται την εύκολη και κατά DIN εγκατάσταση του δοχείου, καθώς διασφαλίζει την δυνατότητα αποκοπής και εκκένωσης του δοχείου, αλλά και την εξαναγκασμένη κυκλοφορία του νερού μέσα σε αυτό.. Συμβουλές για τον τεχνικό: Ρυθμίστε την πίεση στο δοχείο, αφότου έχετε ενημερωθεί για την πίεση του δικτύου πόλεως. Κριτήρια Refix DD Κατά την εκκίνηση ή την διακοπή λειτουργίας μιας αντλίας, η ταχύτητα ροής του νερού δεν πρέπει να μεταβάλλεται περισσότερο από 0,15 m/s, ή περισσότερο από 0,5 m/s σε περίπτωση διακοπής λειτουργίας όλων των αντλιών. Κατά την διάρκεια λειτουργίας της αντλίας η ελάχιστη πίεση pminv δεν πρέπει να πέσει κάτω από το 50% και πρέπει να είναι τουλάχιστον 1 bar. για εγκαταστάσεις πόσιμου νερού, θέρμανσης νερού και πιεστικά συγκροτήματα κατά DIN Σύνδεση από ανοξείδωτο χάλυβα με διάταξη για εξαναγκασμένη κυκλοφορία νερού, κατά της λεγιονέλλας μεμβράνη κατά DIN EN 13831,DIN 4807 T5, KTW-C και W 270 κατασκευή και έλεγχος κατά DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534 πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εξωτερική και εσωτερική επικάλυψη κατά KTW-A προρύθμιση 4 bar συνδυάζεται με τον ειδικό ταχυσύνδεσμο Flowjet 33 λίτρα με υποδοχείς στερέωσης ACS 8-25 λίτρα A 33 λίτρα με υποδοχείς στερέωσης (πίσω όψη) Εξάρτημα ταφ Rp ¾ στη συσκευασία (για DD 8-33 l) A 25 bar 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος D A 10 bar /70 C πράσινο λευκό kg DD 2 1) , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ DD , G ¾ Τύπος Κωδικός Αριθμός Συσκ. Βάρος D A 25 bar /70 C πράσινο λευκό kg DD , G ¾ Vn Ονομαστικός όγκος / λίτρα 1) χωρίς ταφ 15

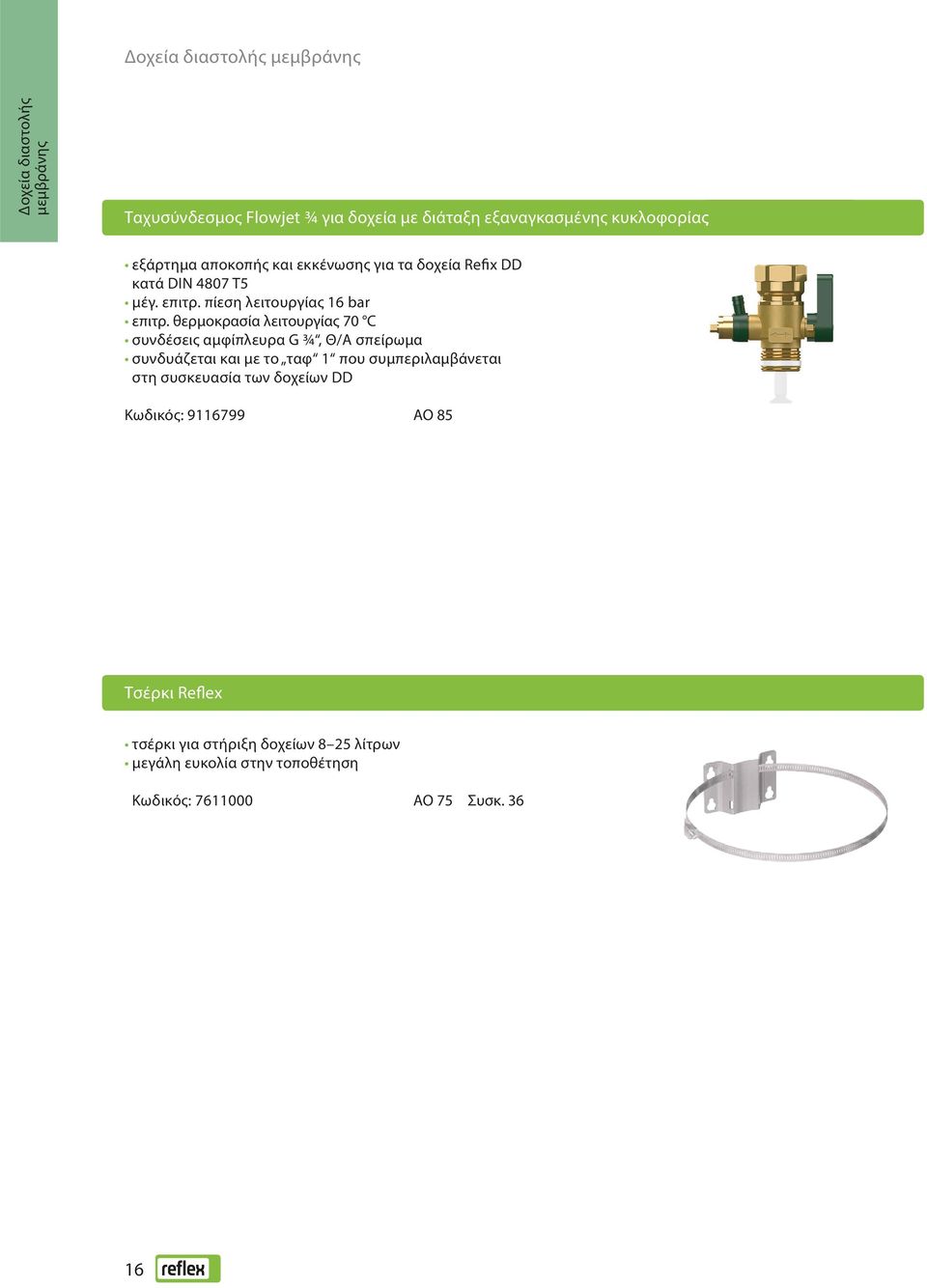

16 Ταχυσύνδεσμος Flowjet ¾ για δοχεία με διάταξη εξαναγκασμένης κυκλοφορίας εξάρτημα αποκοπής και εκκένωσης για τα δοχεία Refix DD κατά DIN 4807 T5 μέγ. επιτρ. πίεση λειτουργίας 16 bar επιτρ. θερμοκρασία λειτουργίας 70 C συνδέσεις αμφίπλευρα G ¾, Θ/Α σπείρωμα συνδυάζεται και με το ταφ 1 που συμπεριλαμβάνεται στη συσκευασία των δοχείων DD Κωδικός: ΑΟ 85 Τσέρκι Reflex τσέρκι για στήριξη δοχείων 8 25 λίτρων μεγάλη ευκολία στην τοποθέτηση Κωδικός: ΑΟ 75 Συσκ

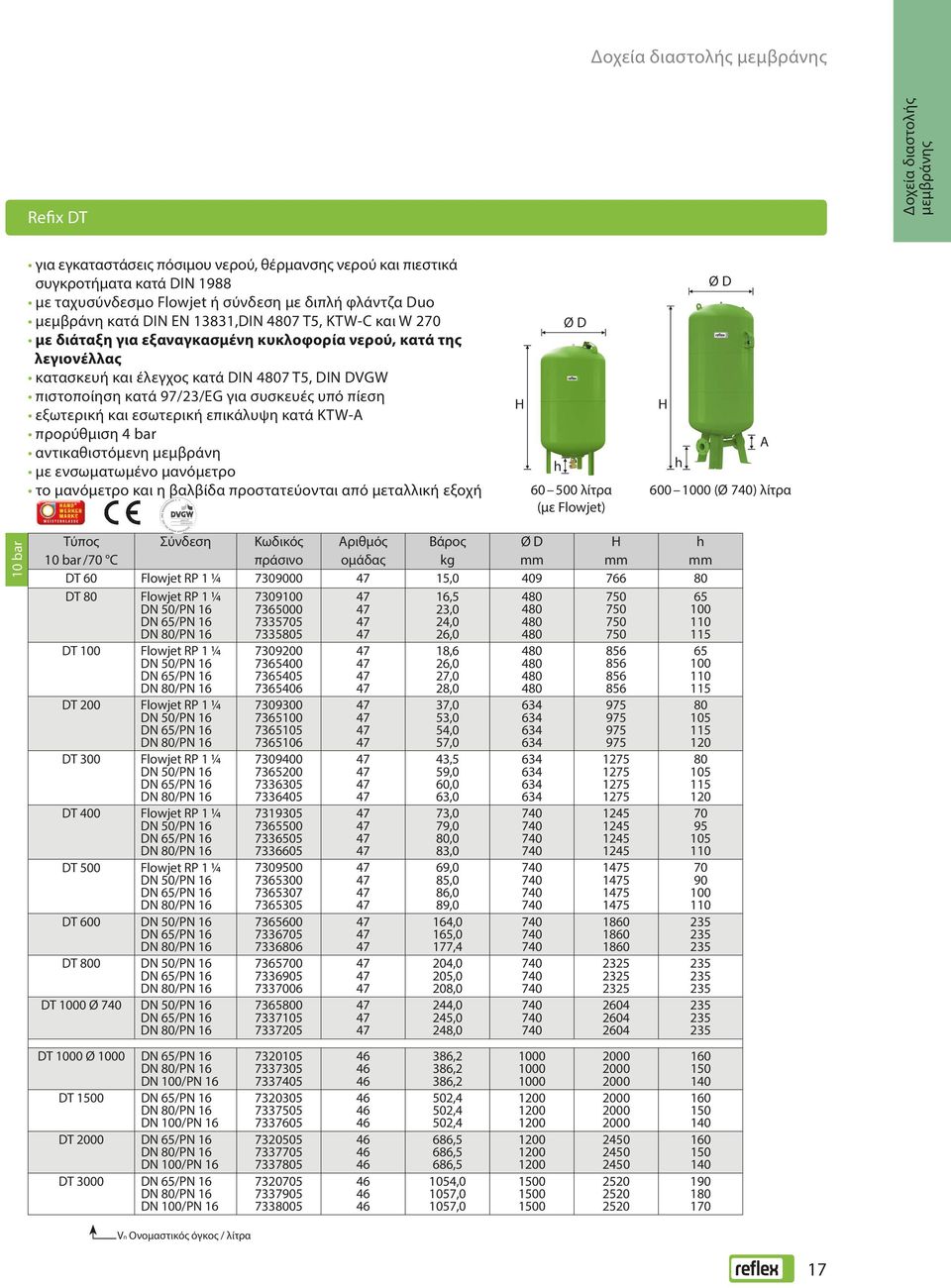

17 Refix DT για εγκαταστάσεις πόσιμου νερού, θέρμανσης νερού και πιεστικά συγκροτήματα κατά DIN 1988 με ταχυσύνδεσμο Flowjet ή σύνδεση με διπλή φλάντζα Duo μεμβράνη κατά DIN EN 13831,DIN 4807 T5, KTW-C και W 270 με διάταξη για εξαναγκασμένη κυκλοφορία νερού, κατά της λεγιονέλλας κατασκευή και έλεγχος κατά DIN 4807 T5, DIN DVGW πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση εξωτερική και εσωτερική επικάλυψη κατά KTW-A προρύθμιση 4 bar αντικαθιστόμενη μεμβράνη με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή h λίτρα (με Flowjet) A h (Ø 740) λίτρα 10 bar Τύπος Σύνδεση Κωδικός Αριθμός Βάρος h 10 bar /70 C πράσινο kg DT 60 Flowjet RP 1 ¼ , DT 80 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,5 23,0 24,0 26,0 18,6 26,0 27,0 28,0 37,0 53,0 54,0 57,0 43,5 59,0 60,0 63,0 73,0 79,0 80,0 83,0 69,0 85,0 86,0 89,0 164,0 165,0 177,4 204,0 205,0 208,0 244,0 245,0 248,0 386,2 386,2 386,2 502,4 502,4 502,4 686,5 686,5 686,5 1054,0 1057,0 1057, Vn Ονομαστικός όγκος / λίτρα 17

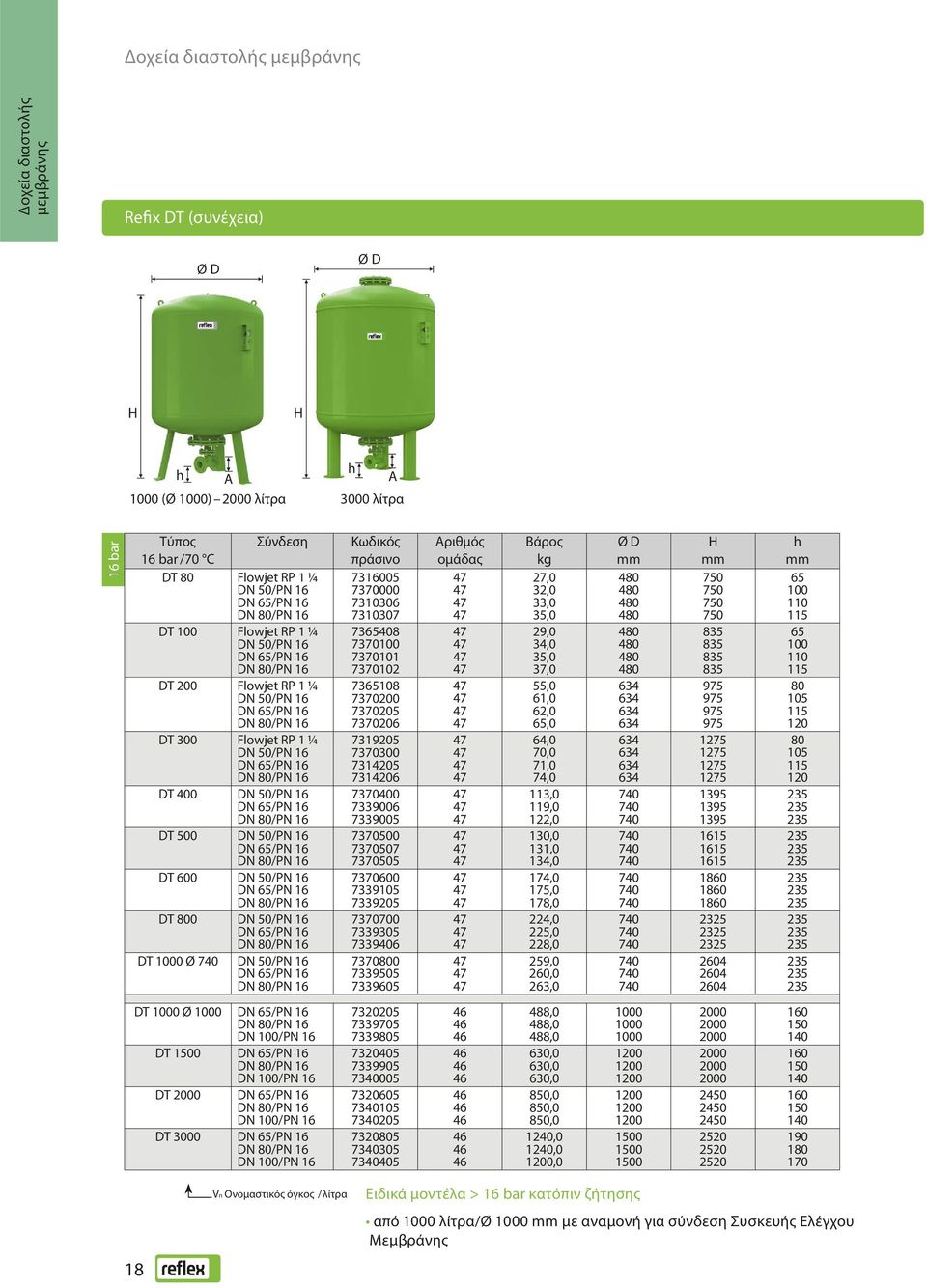

18 Refix DT (συνέχεια) h A 1000 (Ø 1000) 2000 λίτρα h A 3000 λίτρα 16 bar Τύπος Σύνδεση Κωδικός Αριθμός Βάρος h 16 bar /70 C πράσινο kg DT 80 Flowjet RP 1 ¼ , DN 50/PN , DN 65/PN , DN 80/PN , DT 100 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 200 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 300 Flowjet RP 1 ¼ DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 400 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 500 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 600 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 800 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 740 DN 50/PN 16 DN 65/PN 16 DN 80/PN 16 DT 1000 Ø 1000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 1500 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 2000 DN 65/PN 16 DN 80/PN 16 DN 100/PN 16 DT 3000 DN 65/PN 16 DN 80/PN 16 DN 100/PN ,0 34,0 35,0 37,0 55,0 61,0 62,0 65,0 64,0 70,0 71,0 74,0 113,0 119,0 122,0 130,0 131,0 134,0 174,0 175,0 178,0 224,0 225,0 228,0 259,0 260,0 263,0 488,0 488,0 488,0 630,0 630,0 630,0 850,0 850,0 850,0 1240,0 1240,0 1200, Vn Ονομαστικός όγκος / λίτρα Ειδικά μοντέλα > 16 bar κατόπιν ζήτησης από 1000 λίτρα/ø 1000 με αναμονή για σύνδεση Συσκευής Ελέγχου Μεμβράνης

19 Παραδείγματα εφαρμογών για δοχεία διαστολής Προϊόντα Reflex με γεωθερμικές αντλίες θερμότητας Refix DE για ένα ηλιακό κύκλωμα με υψηλό δείκτη διάβρωσης 2 Reflex NG/N για το κύκλωμα θέρμανσης 3 Storatherm Aqua eat Pump για την θέρμανση πόσιμου νερού μέσω ηλιοθερμίας και αντλίας θερμότητας 4 Refix DD για την παροχή πόσιμου νερού 5 Exvoid για την συνεχή απαέρωση του ηλιακού κυκλώματος 6 Reflex S στην επιστροφή του ηλιακού κυκλώματος. 4 Refix σε πιεστικό συγκρότημα Refix στην κατάθλιψη του πιεστικού Refix DT Σ αυτή τη διάταξη τα προϊόντα Refix οδηγούν στην μείωση του αριθμού εκκινήσεων της αντλίας. Αυτή η διάταξη επιλέγεται, όταν η ζήτηση είναι συνεχώς μεγαλύτερη από τις δυνατότητες της αντλίας Σε περίπτωση πρόσκαιρων διακυμάνσεων στην πίεση ή στον όγκο νερού, το Refix τοποθετείται στην προσαγωγή της αντλίας και την προστατεύει από τις πτώσεις πίεσης. Τα δοχεία Refix μπορούν να τοποθετηθούν ταυτόχρονα και στην αναρρόφηση και στην κατάθλιψη της αντλίας Refix DD 19

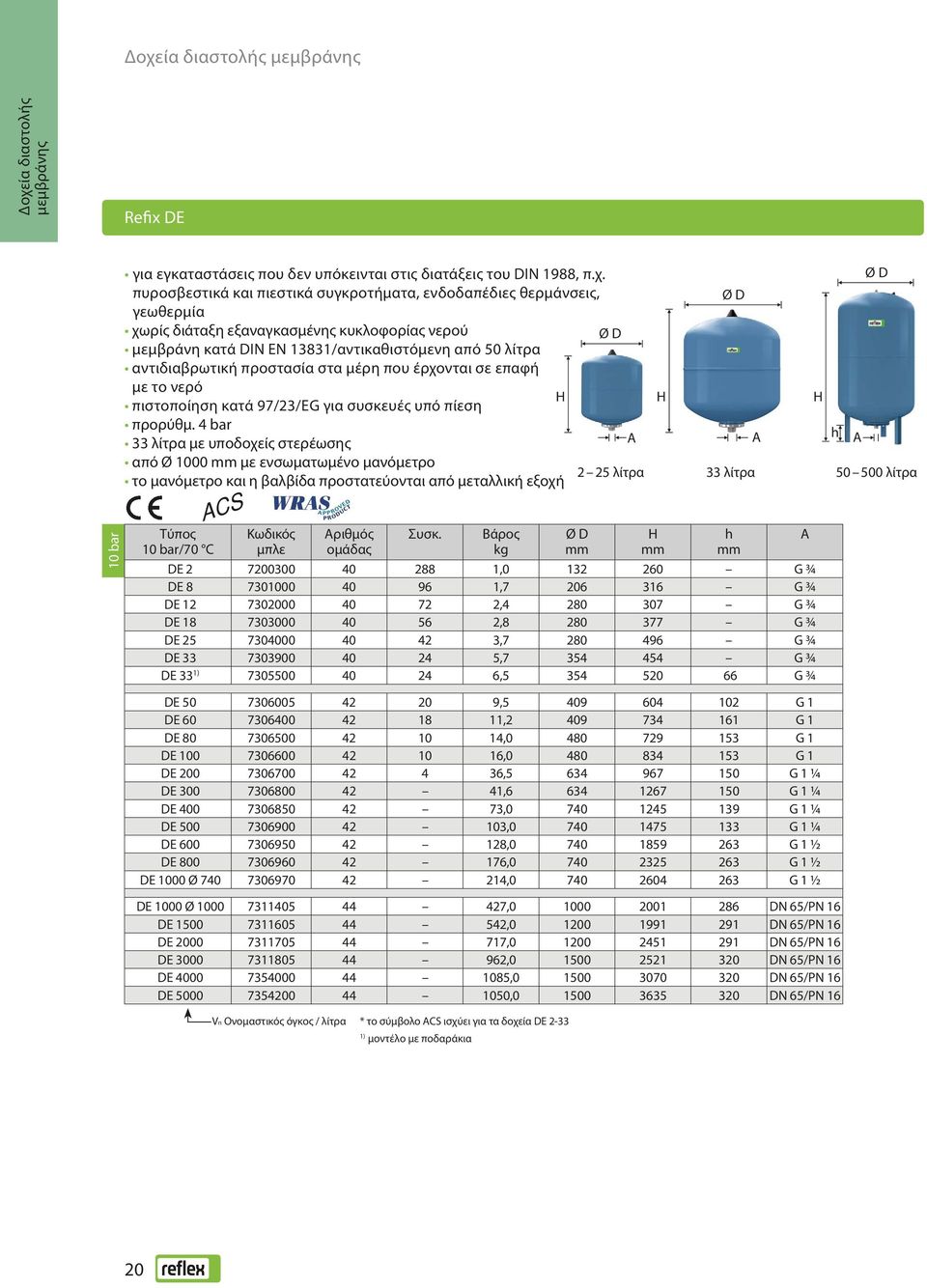

20 Refix DE 10 bar για εγκαταστάσεις που δεν υπόκεινται στις διατάξεις του DIN 1988, π.χ. πυροσβεστικά και πιεστικά συγκροτήματα, ενδοδαπέδιες θερμάνσεις, γεωθερμία χωρίς διάταξη εξαναγκασμένης κυκλοφορίας νερού μεμβράνη κατά DIN EN 13831/αντικαθιστόμενη από 50 λίτρα αντιδιαβρωτική προστασία στα μέρη που έρχονται σε επαφή με το νερό πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση προρύθμ. 4 bar 33 λίτρα με υποδοχείς στερέωσης από Ø 1000 με ενσωματωμένο μανόμετρο το μανόμετρο και η βαλβίδα προστατεύονται από μεταλλική εξοχή ACS Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 10 bar/70 C μπλε kg DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE , G ¾ DE 33 1) , G ¾ A A h A 2 25 λίτρα 33 λίτρα λίτρα DE , G 1 DE , G 1 DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 Vn Ονομαστικός όγκος / λίτρα * το σύμβολο ACS ισχύει για τα δοχεία DE ) μοντέλο με ποδαράκια 20

21 Refix DE (συνέχεια) h A h A h A λίτρα Ø λίτρα Ø λίτρα 25 bar 16 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 16 bar/70 C μπλε kg DE , G ¾ DE , G ¾ DE , G ¾ DE , G 1 DE , G 1 DE , G 1 ¼ DE , G 1 ¼ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE , G 1 ½ DE 1000 Ø , G 1 ½ DE 1000 Ø , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 DE , DN 65/PN 16 Τύπος Κωδικός Αριθμός Συσκ. Βάρος h A 25 bar/70 C μπλε kg DE , G ¾ DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE , DN 50/PN 40 DE 1000 Ø , DN 50/PN 40 DE 1000 Ø , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 DE , DN 65/PN 40 Vn Ονομαστικός όγκος / λίτρα Ειδικά μοντέλα > 25 bar κατόπιν ζήτησης 21

22 Πίνακας γρήγορης επιλογής Refix Επιλογή σύμφωνα με το ονομαστικό όγκο Vn 10 C Θερμοκρασία νερού εισαγωγής V pa pba Vn p0 Vboiler 60 C Θερμοκρασία θερμοδοχείου V S Προρύθμιση p0 = 3,0 bar Προρύθμιση p0 = 4,0 bar = εργοστασιακή Ρύθμιση μειωτή πίεσης pa 3,2 bar Ρύθμιση μειωτή πίεσης pa 4,2 bar pba [bar] Vboiler [λίτρα] Ονομαστικός όγκος Refix [λίτρα] DD DT pba [bar] Vboiler [λίτρα] Ονομαστικός όγκος Refix [λίτρα] DD DT Επιλεγμένο παράδειγμα Όγκος θερμοδοχείου (Vboiler) 900 λίτρα Θερμοκρασία ζεστού νερού (Tww) 60 C Ρύθμιση μειωτή πίεσης (pa) 4,2 bar Βαλβίδα ασφαλείας (pba) 10,0 bar Δείκτης διαστολής (60 C/10 C) (n) 1,7 % Προρύθμιση (p0) 4,0 bar Ονομαστικός όγκος (Vn) 31,5 λίτρα επιλέχθηκε 22

23 Επιλογή σύμφωνα με την μέγιστη ταχύτητα ροής Vs Αφότου επιλεγεί το μέγεθος του Refix, στα δοχεία με εξαναγκασμένη κυκλοφορία, πρέπει να ελεγχθεί αν το Refix μπορεί να απορροφήσει τη μέγιστη ροή V s, που αντιστοιχεί στο μέγεθος των σωληνώσεων του δικτύου. Αν αυτό δεν συμβαίνει, τότε, αντί ενός DD 8 33 λίτρα, μπορεί να τοποθετηθεί ένα Refix DT 60 λίτρα για μεγαλύτερη ροή. Εναλλακτικά θα μπορούσε να τοποθετηθεί το Refix DD με ένα ταφ μεγαλύτερης διατομής. Flowjet ταφ Duo-Φλάντζα V S V V S V διαθέσιμα μεγέθη μέγιστη προτεινόμενη πραγματική απώλεια πίεσης ταχύτητα ροής V S * με ροή V Refix DD 8 33 λίτρα Δp = 0,03 bar V [m³/h] με ή χωρίς Flowjet Rp ¾ = Standard 2,5 m³/h 2,5 m³/h Διατομή ταφ Rp 1 4,2 m³/h αμελητέα Refix DT λίτρα V [m³/h] με Flowjet Rp 1¼ 7,2 m³/h Δp = 0,04 bar 7,2 m³/h Refix DT Duo-Φλάντζα DN 50 Duo-Φλάντζα DN 65 Duo-Φλάντζα DN 80 Duo-Φλάντζα DN 100 Refix DE, DC (χωρίς εξαναγκασμένη κυκλοφορία) λίτρα 15 m³/h 27 m³/h 36 m³/h 56 m³/h απεριόριστη Δp = 0 Δp = 0,14 bar Δp = 0,11 bar αμελητέα ( ) 2 ( ) 2 ( ) 2 ( ) 2 V [m³/h] 15 m³/h V [m³/h] 27 m³/h * υπολογίζεται για ταχύτητα 2 m/s Μπορείτε να δείτε τον λεπτομερή υπολογισμό στο έντυπο Συστήματα διατήρησης πίεσης - Μελέτη - Υπολογισμός - Προϊόντα ή να χρησιμοποιήσετε το πρόγραμμα υπολογισμού Reflex Pro στη σελίδα 23

24 Refix DC για εγκαταστάσεις που δεν υπόκεινται στις διατάξεις του DIN 1988, π.χ. πυροσβεστικά και πιεστικά συγκροτήματα, ενδοδαπέδιες θερμάνσεις χωρίς διάταξη εξαναγκασμένης κυκλοφορίας νερού διάφραγμα κατά DIN EN αντιδιαβρωτική προστασία στα μέρη που έρχονται σε επαφή με το νερό πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση μη αντικαθιστόμενη μεμβράνη ACS h A λίτρα h A λίτρα 10 bar Τύπος 10 bar /70 C Κωδικός blau Αριθμός Βάρος (kg) () () h () A Προρύθμ. (bar) DC , G 1 2,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 DC , R 1 4,0 Vn Ονομαστικός όγκος / λίτρα 24

25 Αντιπληγματικό π.χ. για χρήση σε πλυντήρια ρούχων ή πιάτων, σε αυτόματα ποτιστικά, ή σε συνδυαστικούς λέβητες αερίου κλπ. για συσκευές με απότομη διακοπή ροής, πχ. πλυντήρια πιάτων ή ρούχων πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση συνολικός όγκος 165 cm³ προρύθμιση 4 bar 10 bar / 70 C Κωδικός: ΑΟ G ½ 25

26 Refix W ως δοχείο αποθήκευσης σε μικρά πιεστικά συγκροτήματα που δεν υπόκεινται στις διατάξεις του DIN η επιφάνεια του δοχείου και τα μέρη που έρχονται σε επαφή με το νερό φέρουν αντιδιαβρωτική συνθετική επίστρωση αντικαθιστόμενη μεμβράνη στα W 50 W 100 προρύθμιση 2 bar ACS L2 L A W2 W 10 bar Τύπος Κωδικός Αριθμός Συσκ. Βάρος L F B C A 10 bar /70 C μπλε kg W , , G ¾ W , G ¾ W , G 1 W , G 1 Vn Ονομαστικός όγκος / λίτρα Ψηφιακό αερόμετρο Ψηφιακό αερόμετρο Reflex, ένδειξη έως 9 bar Κωδικός: ΑΟ 86 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) Τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 26

27

28 Χειριστήρια ελέγχου Χειριστήριο Control Basic Χειριστήριο Control Touch Οθόνη LCD (δίγραμμη) 8 πλήκτρα χειρισμού 2 καταγραφές κατάστασης ενσωματωμένος χειρισμός της πίεσης, της απαέρωσης και της πλήρωσης του κυκλώματος χειροκίνητη ή αυτόματη λειτουργία δυνατότητα απομακρυσμένης καταγραφής βλαβών μέσω ψυχρής επαφής είσοδος ψυχρής επαφής, πχ. για ηλεκτρ. υδρόμετρο έξοδος RS-485 για σύνδεση με τη βάση της μονάδας ελέγχου Έγχρωμη οθόνη αφής 4,3 επιφάνεια αφής χειρισμού γραφικών απλουστευμένο μενού κειμένων με ενσωματωμένες οδηγίες χρήσης και επεξηγηματικά βοηθητικά κείμενα ενσωματωμένος χειρισμός της πίεσης, της απαέρωσης και της πλήρωσης του κυκλώματος χειροκίνητη ή αυτόματη λειτουργία μόνιμη ένδειξη των βασικών παραμέτρων λειτουργίας επάνω στο γράφημα του συστήματος έξυπνο σύστημα λειτουργίας Plug-and-Play Αξιολόγηση και αποθήκευση των σημαντικότερων δεδομένων λειτουργίας δυνατότητα μεγάλης ποικιλίας συνδέσεων: 1 x είσοδος ψυχρής επαφής, πχ. για ηλεκτρ. υδρόμετρο 2 x έξοδοι ψυχρής επαφής για καταγραφή βλαβών 2 x αναλογικές παραμετροποιήσιμες έξοδοι για πίεση και στάθμη 2 x έξοδοι RS-485 για σύνδεση με τη βάση της μονάδας ελέγχου και περαιτέρω δικτύωση κλέμες για Bluetooth, δίκτυα MS και KNX, υποδοχή για κάρτα SD 28

29 Reflexomat Reflexomat με έναν συμπιεστή για συστήματα έως 12 MW Νερό πλήρωσης Reflex Fillset Reflex ηλεκτρομαγν. βαλβίδα με σφαιρικό κρουνό NS RS Μονάδα ελέγχου RG Βασικό δοχείο RS 90/1 230 V / 50 z από RS 150/1 400 V, 50 z παραμετροποιήσιμη ψυχρή επαφή για καταγραφή βλαβών + RS-485 (από RS 90/2) P Γραμμή διαστολής PIS Διατήρηση πίεσης, αντιστάθμιση διαστολικού όγκου Ο συμπιεστής και η ηλεκτρομαγνητική βαλβίδα λειτουργούν έτσι, ώστε να αντισταθμίζεται ο διαστολικός όγκος μέσα στο βασικό δοχείο, διατηρώντας έτσι μια σταθερότητα ± 0,1 bar, στην πίεση του κυκλώματος. Δεδομένου ότι η πίεση αποθηκεύεται υπό την μορφή ενός μαξιλαριού αέρα μέσα στο δοχείο διαστολής (βασικό δοχείο), το αποτέλεσμα είναι μια πολύ ήπια και ομαλή λειτουργία. Τα Reflexomat με δύο συμπιεστές έχουν εναλλασσόμενη λειτουργία βάσει φορτίου και αυτόματη εναλλαγή σε περίπτωση βλάβης. LIS Πλήρωση Η λειτουργία πλήρωσης λόγω απωλειών στο κύκλωμα, συμπεριλαμβάνεται ως επιλογή στη μονάδα ελέγχου. Πραγματοποιείται βάσει της στάθμης του νερού στο βασικό δοχείο. Ο υπολογισμός της στάθμης του νερού στο δοχείο επιτυγχάνεται μέσω της αποτίμησης του βάρους του. Η ηλεκτρομαγνητική βαλβίδα για την πλήρωση και το Reflex Fillset με το υδρόμετρο και τον διαχωριστή κυκλωμάτων παραγγέλνονται προαιρετικά. Η πλήρωση ελέγχεται από σύστημα ελέγχου διαρροών και διακόπτεται σε περίπτωση διαρροής ή βλάβης. Τα σήματα ενός ηλεκτρονικού υδρομέτρου μπορούν να αξιολογηθούν από τη μονάδα ελέγχου (Reflex Fillset με ηλεκτρ. υδρόμετρο). Για συστήματα με πολύ υψηλές πιέσεις διατίθεται η μονάδα πλήρωσης Reflex Fillcontrol Auto με ενσωματωμένη αντλία. 29

30 Reflexomat δυναμική διατήρηση πίεσης μέσω συμπιεστή ένα Reflexomat αποτελείται πάντα από μία μονάδα ελέγχου και ένα δοχείο διαστολής στα συστήματα με δοχείο έως 600 l, η μονάδα ελέγχου με τον συμπιεστή είναι τοποθετημένη επάνω στο δοχείο για μεγαλύτερους όγκους διαστολής χρησιμοποιούνται είτε μεγάλα δοχεία, είτε ένα βασικό δοχείο και ένα ή περισσότερα συμπληρωματικά δοχεία εν σειρά διατίθεται και Reflexomat χωρίς συμπιεστή, όταν υπάρχει συμπιεστής αέρα διαθέσιμος στην εγκατάσταση Reflexomat με μονάδα ελέγχου RS 300/1 και Βασικό δοχείο RG

31 Reflexomat Compact σταθεροποιητής πίεσης μικρού μεγέθους, ελεγχόμενος από συμπιεστή για συστήματα θέρμανσης/ψύξης πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση διάφραγμα κατά DIN EN μέγ. επιτρ. πίεση λειτουργίας 6 bar επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC βαθμός προστασίας: IP 54 με χειριστήριο Control Basic τροφοδοσία ρεύματος 230 V καταγραφή βλαβών και έξοδος RS-485 h Τύπος Κωδικός Αριθμός h Σύνδεση- Βάρος kg RC R 1 52,0 RC R 1 69,0 RC R 1 80,0 RC R 1 93,0 * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας Θέση σε λειτουργία (προαιρετικά) από Κωδικός: εξουσιοδοτημένους τεχνικούς της Reflex 1) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 31

32 Μονάδες ελέγχου Reflexomat σταθεροποιητής πίεσης ελεγχόμενος από συμπιεστή για συστήματα θέρμανσης/ψύξης επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC βαθμός προστασίας: IP 54 τροφοδοσία ρεύματος 230 V καταγραφή βλαβών και έξοδος RS-485 με χειριστήριο Control Touch από RS 150 Control Touch: επιφάνεια χειρισμού γραφικών, μόνιμη ένδειξη των βασικών παραμέτρων, ποικίλες δυνατότητες σύνδεσης, πχ. για συσκευές κτηριακού ελέγχου, ελέγχου εξ αποστάσεως και επέκτασης συστήματος το RS 90 διατίθεται εναλλακτικά και με Control Touch Π Β Υ Μονάδα ελέγχου RS με ένα συμπιεστή Τύπος Κωδικός Αριθμός Ύψος Πλάτος Βάθος Βάρος kg RS 90/ ,0 RS 90/ ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 Συμπιεστής έως 600 l RS 90/1 επάνω στο βασικό δοχείο από 800 l RS 90/1 δίπλα στο βασικό δοχείο τοποθέτηση δίπλα στο δοχείο Μονάδα ελέγχου RS με 2 συμπιεστές Τύπος Κωδικός Αριθμός Ύψος Πλάτος Βάθος Βάρος kg RS 90/ ,0 RS 150/ ,0 RS 300/ ,0 RS 400/ ,0 RS 580/ ,0 Συμπιεστές τοποθέτηση δίπλα στο δοχείο Τροφοδοσία ρεύματος 230 V/50 Z; από RS V/50 z * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας Επιτοίχια βάση στήριξης για την ιδανική τοποθέτηση της μονάδας ελέγχου RS σε συνδυασμό με Βασικά δοχεία RG 600 (λάβετε υπόψη το ύψος /G) περιλαμβάνει 3 m εύκαμπτου σωλήνα Κωδικός: ΑΟ 35 32

33 6 bar Δοχεία Reflexomat αντικαθιστόμενη μεμβράνη κατά DIN EN πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση RG Βασικό δοχείο Τύπος 6 bar h Κωδικός h 1 Κωδικός Αριθμός Σύνδεση G * Βάρος kg R , R , R , R , R , R 1 110, DN , DN , DN , DN , DN , DN ,0 G h h A A h 1 Reflexomat RG Βασικό δοχείο RF Συμπληρωματικό δοχείο RF Συμπληρ. δοχείο (προαιρ.) 10 bar 10 bar DN , DN , DN , DN , DN , DN , DN , DN , DN ,0 * συνολικό ύψος μαζί με τη μονάδα ελέγχου επάνω στο δοχείο (από l) Θέση σε λειτουργία (προαιρετικά) από εξουσιοδοτημένους τεχνικούς της Reflex Για μονάδα με 1 συμπιεστή Κωδικός: Για μονάδα με 2 συμπιεστές Κωδικός: ) Οι υπηρεσίες δεν είναι αντικείμενο εκπτώσεων 33

34 Μονάδα ελέγχου Reflexomat χωρίς συμπιεστή (για τροφοδοσία αέρα στην εγκατάσταση) Τύπος Κωδικός Αριθμός Υ/Π/Β ()* Βάρος (kg)* έως 600 l RS 90/ /395/520 9,0 από 800 l RS 90/ /395/345 9,0 * χωρίς συμπιεστή Ηλεκτρομαγνητική βαλβίδα για πλήρωση αέρα στην εγκατάσταση (έτοιμη για σύνδεση, τοποθετημένη στην μονάδα RS 90/1 χωρίς συμπιεστή) MV ¼ Κωδικός: Τιμή/τμχ.: 200,00 ΑΟ 35 Συσκευή ελέγχου ειδοποιεί για την καταστροφή της στα Refix DT, DE και Reflex G από 60 λίτρα αποτελείται από ένα ηλεκτρόδιο και το αντίστοιχο ρελέ (τοποθετημένο στο δοχείο) τροφοδοσία ρεύματος 230 V/50 z ψυχρή επαφή (μετασχηματιστής) πωλείται μόνο σε συνδυασμό με δοχείο Κωδικός: ΑΟ 86 I/O-Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής Κωδικός: ΑΟ 35 Σύνδεση Master-Slave Software για την λειτουργία εώς και 10 μονάδων Reflexomat με μία υδραυλική σύνδεση σε απόσταση 1000 m Κωδικός: ΑΟ 35 Αναμεταδότες Bus για την ανταλλαγή δεδομένων ανάμεσα στη μονάδα ελέγχου (RS-485) και στα κεντρικά συστήματα κτηριακού ελέγχου Lonworks Digital Κωδικός: ΑΟ 86 Lonworks Κωδικός: ΑΟ 86 Profibus-DP Κωδικός: ΑΟ 86 Ethernet Κωδικός: ΑΟ 86 Οι λειτουργίες προσαρμόζονται ανάλογα με τις τοπικές συνθήκες 34

35 Variomat Variomat 1 με μία αντλία και Βασικό δοχείο σε ένα σύστημα θέρμανσης έως 2 MW TIME Απαέρωση Ένα μέρος του νερού του κυκλώματος αποσυμπιέζεται μέσα στο βασικό δοχείο κι έτσι απαερώνεται. Η λειτουργία απαέρωσης μπορεί να ρυθμιστεί ως εξής: Απαέρωση διαρκείας: συνεχής απαέρωση μετά την θέση σε λειτουργία και μετά από εργασίες συντήρησης στο δίκτυο, έτσι ώστε να απομακρυνθεί το συντομότερο ο αέρας που έχει εισχωρήσει στο κύκλωμα. Διακοπτόμενη απαέρωση: ενεργοποιείται αυτόματα μετά την απαέρωση διαρκείας και διακόπτεται κάθε φορά που λειτουργεί η αντλία. Προγραμματισμένη απαέρωση: γίνεται ανά προρυθμισμένα τακτά διαστήματα. PIS Διατήρηση πίεσης, αντιστάθμιση διαστολικού όγκου LIS Πλήρωση Η αντλία και η βαλβίδα διαφορικής πίεσης ρυθμίζονται έτσι, ώστε η πίεση να παραμένει σταθερή ±0,2 bar. Ο διαστολικός όγκος του νερού εισέρχεται στο δοχείο μέσα από έναν αγωγό και εξέρχεται από έναν άλλο. Το βασικό δοχείο έχει ατμοσφαιρική πίεση. Ο όγκος που χάνεται λόγω της εξαέρωσης ή διαφόρων απωλειών νερού, αναπληρώνεται αυτόματα. Ο υπολογισμός της στάθμης επιτυγχάνεται μέσω αποτίμησης του βάρους του δοχείου. Η πλήρωση, που γίνεται σε συνάρτηση με τη στάθμη νερού στο δοχείο, ελέγχεται από σύστημα ελέγχου διαρροών και διακόπτεται σε περίπτωση βλάβης. Στο Variomat 2 μπορούν επίσης να αξιολογηθούν τα σήματα ενός ηλεκτρονικού υδρομέτρου (Reflex Fillset με ηλεκτρονικό υδρόμετρο). Variomat δυναμική διατήρηση της πίεσης μέσω αντλίας σταθεροποιητής πίεσης ελεγχόμενος από αντλία, με ενσωματωμένη λειτουργία πλήρωσης και απαέρωσης για συστήματα θέρμανσης/ψύξης ένα Variomat αποτελείται πάντα από μία μονάδα ελέγχου, ένα δοχείο διαστολής και ένα σετ σύνδεσης. για μεγαλύτερους όγκους διαστολής χρησιμοποιούνται είτε μεγάλα δοχεία, είτε ένα βασικό δοχείο και ένα ή περισσότερα συμπληρωματικά δοχεία εν σειρά Variomat με μονάδα ελέγχου VS 2-2/60 και Βασικό δοχείο VG

36 Μονάδες ελέγχου Variomat πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση μονάδα Variomat VS 1 με χειριστήριο Control Basic μονάδα Variomat VS 2 με χειριστήριο Control Touch και λειτουργία soft start (διατίθεται εναλλακτικά και για την μονάδα VS 1) επιτρ. θερμοκρασία προσαγωγής 120 ºC* επιτρ. θερμοκρασία λειτουργίας 70 ºC** επιτρ. θερμοκρασία περιβάλλοντος 0 45 ºC επίπεδο θορύβου 55 db βαθμός προστασίας: IP 54 σύνδεση πλήρωσης Rp ½ σύνδεση αντλίας / βαλβ. διαφορ. πίεσης Rp 1/Rp 1 καταγραφή βλαβών και έξοδος RS-485 Μονάδα ελέγχου με 1 αντλία Π Β Π Variomat VS 2-1/60 Variomat VS 2-2/95 Υ Β Υ Τύπος Κωδικός Αριθμός p 0 bar Ύψος Πλάτος Βάθος Βασικό δοχείο Βάρος kg VS , x G 1 25,0 VS 2-1/ , x G 1 33,0 VS 2-1/ , x G 1 35,0 VS 2-1/ , x G 1 37,0 Μονάδα ελέγχου με 2 αντλίες Τύπος Κωδικός Αριθμός p 0 bar Ύψος Πλάτος Βάθος Βασικό δοχείο Βάρος kg VS 2-2/ , x G 1 ¼ 54,0 VS 2-2/ , x G 1 ¼ 58,0 VS 2-2/ , x G 1 ¼ 72,0 VS 2-2/ , x G 1 ¼ 76,0 p0 = τιμή ρύθμισης στη μονάδα = στατικό ύψος + πίεση ατμοποίησης + 0,2 bar (προτείνεται) * αντίστοιχα μέγιστη τιμή στον θερμοστάτη 105 ºC, κατά DIN EN ** τοποθέτηση στην επιστροφή, θερμοκρασία στη μεμβράνη του δοχείου max. 70 ºC. Για σταθερές θερμοκρασίες 0 ºC παρακαλούμε επικοινωνήστε μαζί μας 36

37 Δοχεία Variomat πιστοποίηση κατά 97/23/EG για συσκευές υπό πίεση αντικαθιστόμενη μεμβράνη κατά DIN EN VG Βασικό δοχείο h VF Συμπληρωματικό δοχείο h Τύπος Κωδικός Κωδικός Αριθμός h Σύνδεση Βάρος kg G 1 41, G 1 52, G 1 72, G 1 81, G 1 96, G 1 109, Ø G 1 156, Ø G 1 292, G 1 320, G 1 565, G 1 795, G , G ,0 * προαιρετικά VG Βασικό δοχείο VF Συμπληρωματικό δοχείο* 37

38 Σετ σύνδεσης Variomat για την σύνδεση των βασικών δοχείων VG με τις μονάδες ελέγχου με 1 αντλία. Με βάνες αποκοπής και ρακόρ Σετ σύνδεσης Variomat G 1 VG-δοχείο (Ø/) Κωδικός Αριθμός Βάρος (kg) , ,0 για την σύνδεση των βασικών δοχείων VG με τις μονάδες ελέγχου με 2 αντλίες VG-δοχείο (Ø/) Κωδικός Αριθμός Βάρος (kg) , ,0 I/O Κονσόλα επέκτασης δύο επιπλέον αναλογικές έξοδοι για τον έλεγχο της πίεσης και της στάθμης έξι προγραμματιζόμενες ψηφιακές είσοδοι έξι προγραμματιζόμενες έξοδοι ψυχρής επαφής βασικός εξοπλισμός στη μονάδα ελέγχου Variomat Giga GS 3 Κωδικός: ΑΟ 39 38
