1 ΗΛΕΚΤΡΑΝΤΛΙΕΣ ΠΙΕΣΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΠΙΕΣΤΙΚΑ ΔΟΧΕΙΑ ΕΞΑΡΤΗΜΑΤΑ ΠΙΕΣΤΙΚΩΝ Τ Ι Μ Ο Κ Α Τ Α Λ Ο Γ Ο Σ

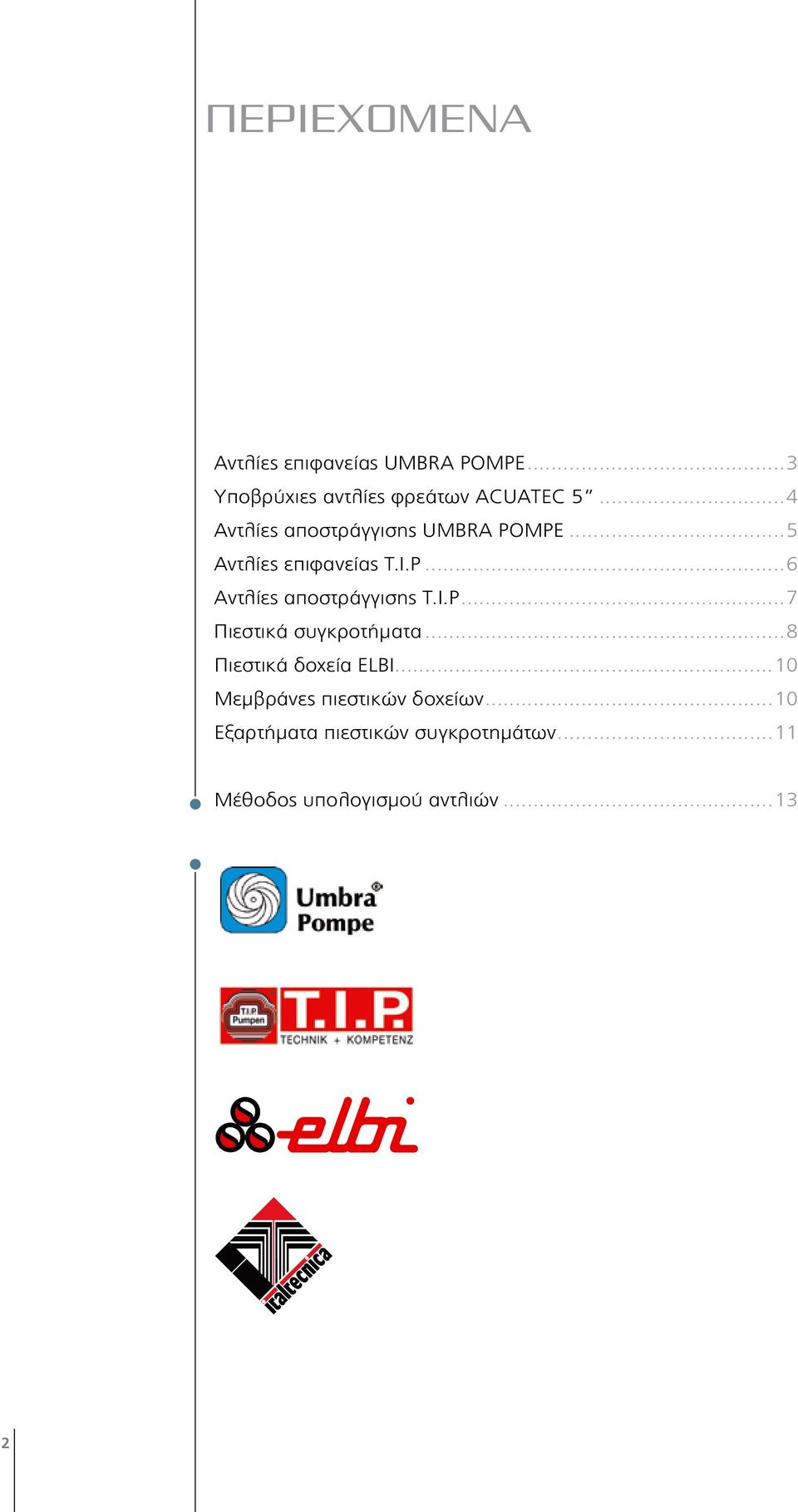

2 ΠΕΡΙΕΧΟΜΕΝΑ Αντλίες επιφανείας UMBRA POMPE...3 Υποβρύχιες αντλίες φρεάτων ACUATEC Αντλίες αποστράγγισης UMBRA POMPE...5 Αντλίες επιφανείας T.I.P...6 Αντλίες αποστράγγισης T.I.P...7 Πιεστικά συγκροτήματα...8 Πιεστικά δοχεία ELBI...10 Μεμβράνες πιεστικών δοχείων...10 Εξαρτήματα πιεστικών συγκροτημάτων...11 Μέθοδος υπολογισμού αντλιών

3 ΑΝΤΛΙΕΣ ΠΕΡΙΦΕΡΕΙΑΚΕΣ ΜΟΝΟΦΑΣΙΚΕΣ Περιφερειακές, μονοφασικές αντλίες, που προσφέρουν υψηλό μανομετρικό με σχετικά μικρή ιπποδύναμη, κατάλληλες για μικρά πιεστικά συγκροτήματα. Διαθέτουν ορειχάλκινη φτερωτή και βαθμό προστασίας κινητήρα IP 44. Κατάλληλες για καθαρά νερά χωρίς άμμο ή άλλα στερεά συσσωματώματα. ΙΣΧΥΣ ΣΤΟΜΙΑ PP50 02 ESTERNI 01 0,5 hp 1 x 1 PP80 ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ m³/hr m 30 m 14 m 37,00 44,03 02 ESTERNI 02 0,8 hp 1 x 1 65 m 50 m 33 m 20 m 8 m 60,00 71,40 ΑΝΤΛΙΕΣ ΦΥΓΟΚΕΝΤΡΙΚΕΣ ΜΟΝΟΦΑΣΙΚΕΣ ΜΕ ΜΙΑ ΦΤΕΡΩΤΗ Φυγοκεντρικές, μονοφασικές αντλίες με μία φτερωτή, κατάλληλες για την κάλυψη μικρών και μεσαίων οικιακών, γεωργικών και βιομηχανικών αναγκών. Διαθέτουν φτερωτή Noryl και βαθμό προστασίας κινητήρα IP 44. Κατάλληλες για καθαρά νερά χωρίς άμμο ή άλλα στερεά συσσωματώματα. ΙΣΧΥΣ ΣΤΟΜΙΑ CP ESTERNI 04 1 hp 1 X 1 ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ m³/hr m 28 m 25 m 18 m 95,00 113,05 ΑΝΤΛΙΕΣ ΦΥΓΟΚΕΝΤΡΙΚΕΣ ΠΟΛΥΒΑΘΜΙΕΣ ΜΟΝΟΦΑΣΙΚΕΣ Φυγοκεντρικές, μονοφασικές αντλίες με πολλές φτερωτές, που παρέχουν υψηλό μανομετρικό με μικρή σχετικά ιπποδύναμη. Είναι κατάλληλες για την κάλυψη μικρών και μεσαίων οικιακών, γεωργικών και βιομηχανικών αναγκών και έχουν ιδιαίτερα αθόρυβη λειτουργία. Το κάλυμμα της αντλίας είναι από ανοξείδωτο ατσάλι, η φτερωτή από Noryl και ο κινητήρας έχει βαθμό προστασίας IP 44. Κατάλληλες για καθαρά νερά χωρίς άμμο ή άλλα στερεά συσσωματώματα. ΙΣΧΥΣ ΣΤΟΜΙΑ MH 105L 02 ESTERNI 12 1,35 hp 1 x 1 ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ m³/hr 0 1,2 2,4 3,6 4,8 55 m 48 m 40 m 28 m 10 m 110,00 130,90 3

4 ΑΥΤΟΜΑΤΗΣ ΑΝΑΡΡΟΦΗΣΗΣ ΑΝΤΛΙΕΣ JET ΜΟΝΟΦΑΣΙΚΕΣ Αντλίες επιφάνειας τύπου Jet, αυτόματης αναρρόφησης με πολύ καλά υδραυλικά χαρακτηριστικά και δυνατότητα αναρρόφησης από βάθος έως και 8 μέτρων. Είναι κατάλληλες για την κάλυψη μικρών και μεσαίων οικιακών, γεωργικών και βιομηχανικών αναγκών. Διαθέτουν φτερωτή Noryl και βαθμό προστασίας κινητήρα IP 44. Κατάλληλες για καθαρά νερά χωρίς άμμο ή άλλα στερεά συσσωματώματα, καθώς και για θαλασσινό νερό. ΙΣΧΥΣ ΣΤΟΜΙΑ JET ESTERNI 08 1 hp 1 x 1 ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ m³/hr 0 1,2 2,4 3 3,3 48 m 38 m 25 m 15 m 10 m 83,00 98,77 ΑΝΟΞΕΙΔΩΤΕΣ ΥΠΟΒΡΥΧΙΕΣ ΑΝΤΛΙΕΣ 5 ACUATEC Ανοξείδωτες, πολυβάθμιες, υποβρύχιες αντλίες 5, για άντληση υδάτων από φρέατα. Είναι κατάλληλες για μεταφορά νερού και άρδευση καθώς και για όπου αλλού υπάρχουν αυξημένες ανάγκες πιέσεως. Ιδιαίτερα ανθεκτικές χάρη στην ανοξείδωτη κατασκευή τους, διαθέτουν διάταξη προστασίας από υπερφόρτιση του κινητήρα, καθώς και καλώδιο μήκους 20 m. ΙΣΧΥΣ ΣΤΟΜΙΑ ACUATEC 40 0,8 hp 1 1/4 m³/hr 1,20 2,40 3,60 4,80 5,40 28 m 23 m 16,5 m 9 m 5 m ACUATEC 60 1,2 hp 1 1/4 49 m 43 m 31 m 20 m 12 m ACUATEC 80 1,6 hp 1 1/4 68 m 58 m 47 m 31 m 22 m ACUATEC UP ,00 335,58 ACUATEC UP ,00 376,04 ACUATEC UP ,00 448,63 4

5 ΑΝΤΛΙΕΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΓΙΑ ΚΑΘΑΡΑ ΝΕΡΑ Φορητές, υποβρύχιες αντλίες αποστράγγισης, για καθαρά και ελαφρώς ακάθαρτα νερά. Μπορούν να αντλήσουν νερά από φρεάτια, πλημμυρισμένα υπόγεια, κ.λπ. ΙΣΧΥΣ ΦΛΟΤΕΡ ΣΤΟΜΙΑ ΒΑΒΥ SUPER UP Watt ΝΑΙ 1 ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ m³/hr 0,36 1,38 2,70 3,90 4,74 5 m 4 m 3 m 2 m 1 m 47,00 55,93 ΑΝΟΞΕΙΔΩΤΕΣ ΑΝΤΛΙΕΣ ΣΤΡΑΓΓΙΣΗΣ ΜΕ ΚΟΠΤΗΡΑ Φορητές, ανοξείδωτες, υποβρύχιες, αντλίες αποστράγγισης, για ακάθαρτα νερά, με πτερωτή εφοδιασμένη με κοπτήρα. Μπορούν να αντλήσουν νερά (από φρεάτια, πλημμυρισμένα υπόγεια, κλπ), που περιέχουν συσσωματώματα διαμέτρου έως 30 mm. Είναι εφοδιασμένες με ειδικό πίνακα ελέγχου που διαθέτει διακόπτη, ασφάλεια και ειδική προστασία για τον κινητήρα και διαθέτουν καλώδιο μήκους 10 m. PVM 120T/AUT 02 UP ,00 595,00 PVM 180T/AUT 02 UP ,00 666,40 ΙΣΧΥΣ ΦΛΟΤΕΡ ΣΤΟΜΙΑ m³/hr 3,00 6,00 9,00 12,00 15,00 18,00 21,00 24,00 PVM 120T/AUT 900 Watt ΝΑΙ 2 PVM 180T/AUT 1300 Watt 10 m 9 m 8 m 6,5 m 5 m 3,5 m 1,6 m 0 ΝΑΙ 2 14 m 12,8 m 11,7 m 10 m 8,8 m 7 m 5,3 m 3,3 m 5

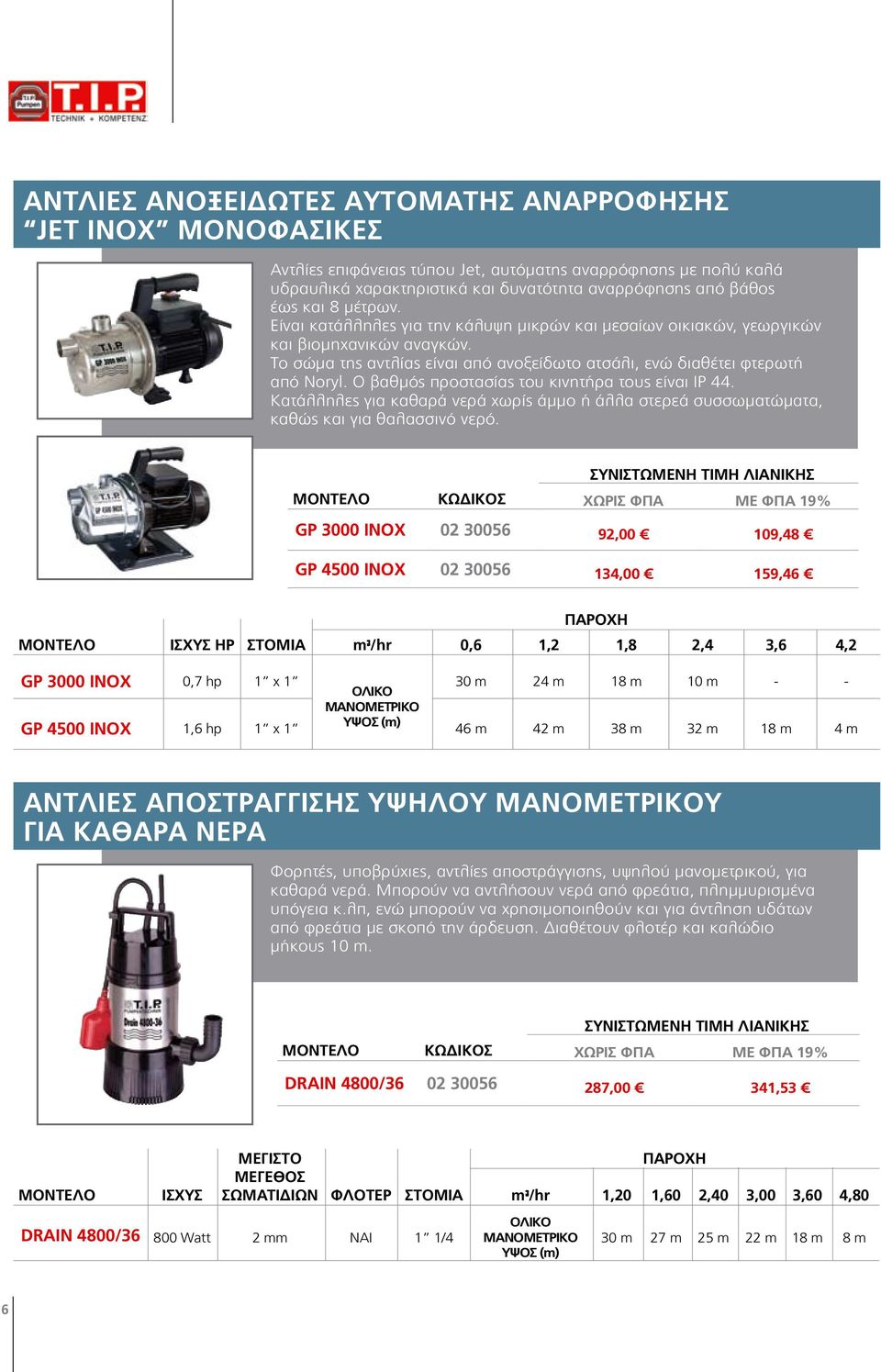

6 ΑΝΤΛΙΕΣ ΑΝΟΞΕΙΔΩΤΕΣ ΑΥΤΟΜΑΤΗΣ ΑΝΑΡΡΟΦΗΣΗΣ JET INOX ΜΟΝΟΦΑΣΙΚΕΣ Αντλίες επιφάνειας τύπου Jet, αυτόματης αναρρόφησης με πολύ καλά υδραυλικά χαρακτηριστικά και δυνατότητα αναρρόφησης από βάθος έως και 8 μέτρων. Είναι κατάλληλες για την κάλυψη μικρών και μεσαίων οικιακών, γεωργικών και βιομηχανικών αναγκών. Το σώμα της αντλίας είναι από ανοξείδωτο ατσάλι, ενώ διαθέτει φτερωτή από Noryl. Ο βαθμός προστασίας του κινητήρα τους είναι IP 44. Κατάλληλες για καθαρά νερά χωρίς άμμο ή άλλα στερεά συσσωματώματα, καθώς και για θαλασσινό νερό. GP 3000 INOX ,00 109,48 GP 4500 INOX ,00 159,46 ΙΣΧΥΣ HP ΣΤΟΜΙΑ m³/hr 0,6 1,2 1,8 2,4 3,6 4,2 GP 3000 INOX 0,7 hp 1 x 1 30 m 24 m 18 m 10 m - - GP 4500 INOX 1,6 hp 1 x 1 46 m 42 m 38 m 32 m 18 m 4 m ΑΝΤΛΙΕΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΥΨΗΛΟΥ Υ ΓΙΑ ΚΑΘΑΡΑ ΝΕΡΑ Φορητές, υποβρύχιες, αντλίες αποστράγγισης, υψηλού μανομετρικού, για καθαρά νερά. Μπορούν να αντλήσουν νερά από φρεάτια, πλημμυρισμένα υπόγεια κ.λπ, ενώ μπορούν να χρησιμοποιηθούν και για άντληση υδάτων από φρεάτια με σκοπό την άρδευση. Διαθέτουν φλοτέρ και καλώδιο μήκους 10 m. DRAIN 4800/ ,00 341,53 ΙΣΧΥΣ ΜΕΓΙΣΤΟ ΜΕΓΕΘΟΣ ΣΩΜΑΤΙΔΙΩΝ ΦΛΟΤΕΡ ΣΤΟΜΙΑ DRAIN 4800/ Watt 2 mm ΝΑΙ 1 1/4 m³/hr 1,20 1,60 2,40 3,00 3,60 4,80 30 m 27 m 25 m 22 m 18 m 8 m 6

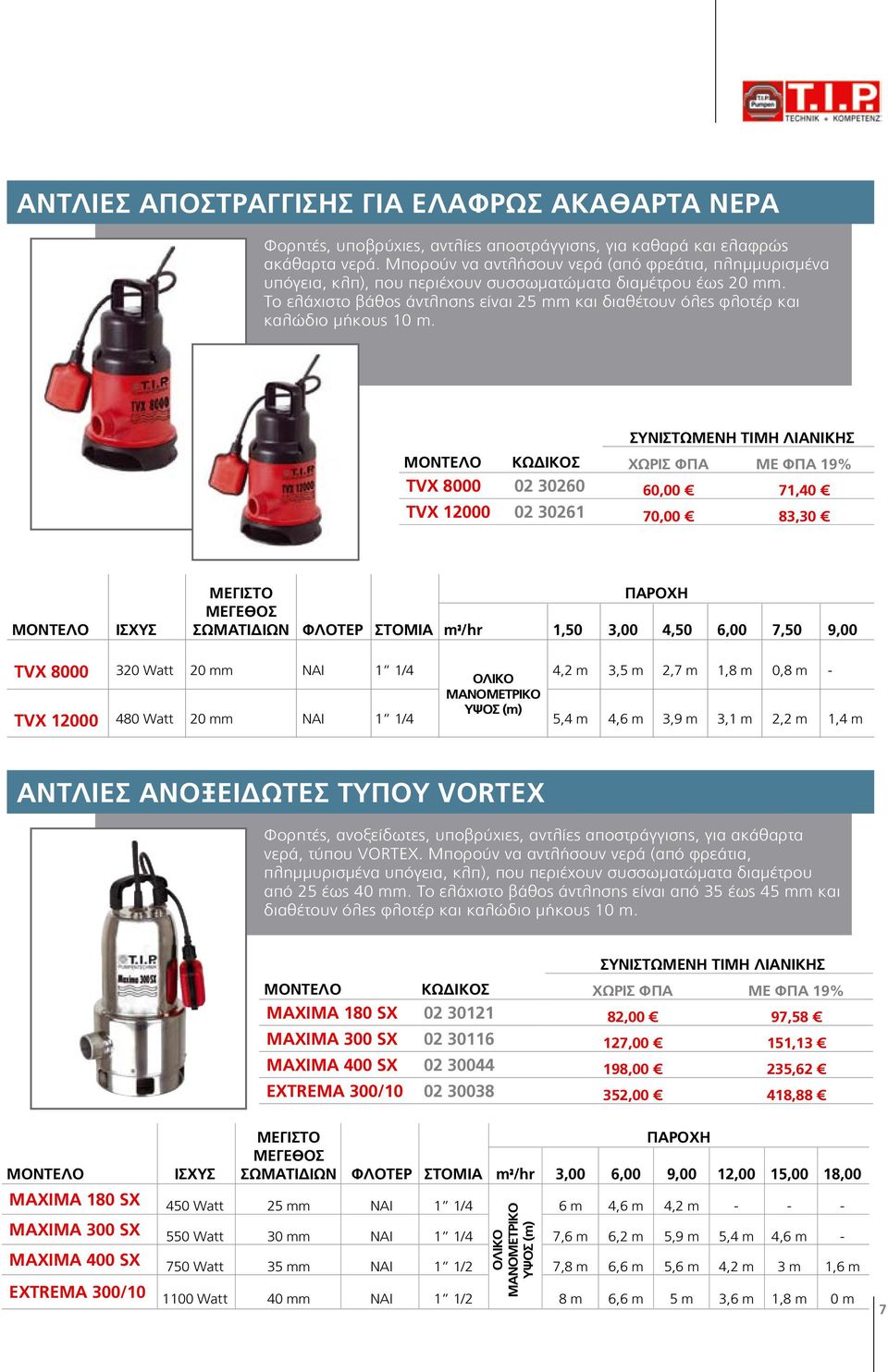

7 ΑΝΤΛΙΕΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ ΓΙΑ ΕΛΑΦΡΩΣ ΑΚΑΘΑΡΤΑ ΝΕΡΑ Φορητές, υποβρύχιες, αντλίες αποστράγγισης, για καθαρά και ελαφρώς ακάθαρτα νερά. Μπορούν να αντλήσουν νερά (από φρεάτια, πλημμυρισμένα υπόγεια, κλπ), που περιέχουν συσσωματώματα διαμέτρου έως 20 mm. Το ελάχιστο βάθος άντλησης είναι 25 mm και διαθέτουν όλες φλοτέρ και καλώδιο μήκους 10 m. TVX ,00 71,40 TVX ,00 83,30 ΙΣΧΥΣ ΜΕΓΙΣΤΟ ΜΕΓΕΘΟΣ ΣΩΜΑΤΙΔΙΩΝ ΦΛΟΤΕΡ ΣΤΟΜΙΑ m³/hr 1,50 3,00 4,50 6,00 7,50 9,00 TVX Watt 20 mm ΝΑΙ 1 1/4 4,2 m 3,5 m 2,7 m 1,8 m 0,8 m - TVX Watt 20 mm ΝΑΙ 1 1/4 5,4 m 4,6 m 3,9 m 3,1 m 2,2 m 1,4 m ΑΝΤΛΙΕΣ ΑΝΟΞΕΙΔΩΤΕΣ ΤΥΠΟΥ VORTEX Φορητές, ανοξείδωτες, υποβρύχιες, αντλίες αποστράγγισης, για ακάθαρτα νερά, τύπου VORTEX. Μπορούν να αντλήσουν νερά (από φρεάτια, πλημμυρισμένα υπόγεια, κλπ), που περιέχουν συσσωματώματα διαμέτρου από 25 έως 40 mm. Το ελάχιστο βάθος άντλησης είναι από 35 έως 45 mm και διαθέτουν όλες φλοτέρ και καλώδιο μήκους 10 m. MAXIMA 180 SX ,00 97,58 MAXIMA 300 SX ,00 151,13 MAXIMA 400 SX ,00 235,62 EXTREMA 300/ ,00 418,88 ΙΣΧΥΣ ΜΕΓΙΣΤΟ ΜΕΓΕΘΟΣ ΣΩΜΑΤΙΔΙΩΝ ΦΛΟΤΕΡ ΣΤΟΜΙΑ m³/hr 3,00 6,00 9,00 12,00 15,00 18,00 MAXIMA 180 SX 450 Watt 25 mm ΝΑΙ 1 1/4 6 m 4,6 m 4,2 m MAXIMA 300 SX 550 Watt 30 mm ΝΑΙ 1 1/4 7,6 m 6,2 m 5,9 m 5,4 m 4,6 m - MAXIMA 400 SX 750 Watt 35 mm ΝΑΙ 1 1/2 7,8 m 6,6 m 5,6 m 4,2 m 3 m 1,6 m EXTREMA 300/ Watt 40 mm ΝΑΙ 1 1/2 8 m 6,6 m 5 m 3,6 m 1,8 m 0 m 7

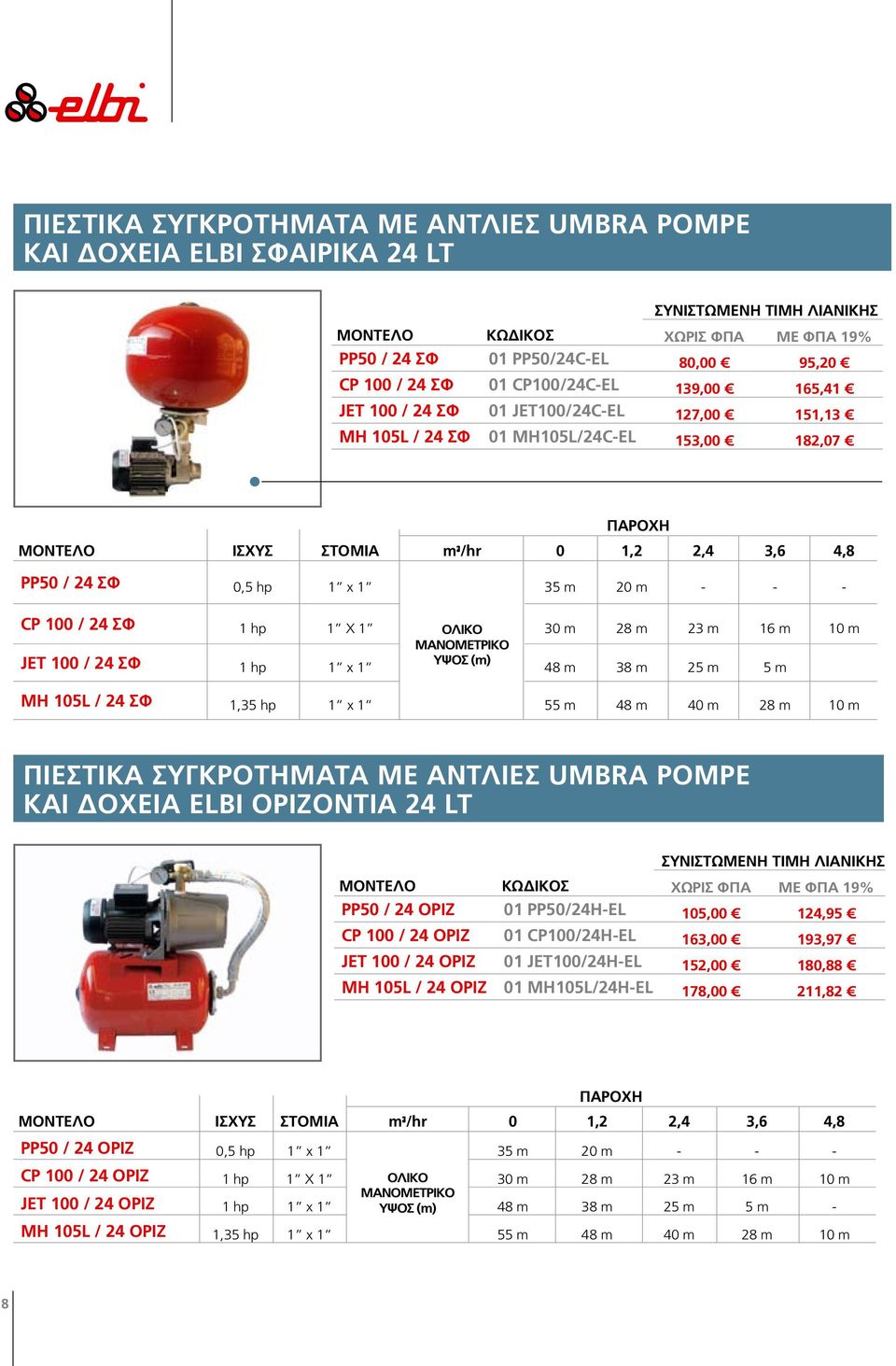

8 ΠΙΕΣΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ ΑΝΤΛΙΕΣ UMBRA POMPE ΚΑΙ ΔΟΧΕΙΑ ELBI ΣΦΑΙΡΙΚΑ 24 LT PP50 / 24 ΣΦ 01 PP50/24C-EL 80,00 95,20 CP 100 / 24 ΣΦ 01 CP100/24C-EL 139,00 165,41 JET 100 / 24 ΣΦ 01 JET100/24C-EL 127,00 151,13 MH 105L / 24 ΣΦ 01 MH105L/24C-EL 153,00 182,07 ΙΣΧΥΣ ΣΤΟΜΙΑ PP50 / 24 ΣΦ 0,5 hp 1 x 1 m³/hr 0 1,2 2,4 3,6 4,8 35 m 20 m CP 100 / 24 ΣΦ 1 hp 1 X 1 30 m 28 m 23 m 16 m 10 m JET 100 / 24 ΣΦ 1 hp 1 x 1 48 m 38 m 25 m 5 m MH 105L / 24 ΣΦ 1,35 hp 1 x 1 55 m 48 m 40 m 28 m 10 m ΠΙΕΣΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ ΑΝΤΛΙΕΣ UMBRA POMPE ΚΑΙ ΔΟΧΕΙΑ ELBI ΟΡΙΖΟΝΤΙΑ 24 LT PP50 / 24 ΟΡΙΖ 01 PP50/24H-EL 105,00 124,95 CP 100 / 24 ΟΡΙΖ 01 CP100/24H-EL 163,00 193,97 JET 100 / 24 ΟΡΙΖ 01 JET100/24H-EL 152,00 180,88 MH 105L / 24 ΟΡΙΖ 01 MH105L/24H-EL 178,00 211,82 ΙΣΧΥΣ ΣΤΟΜΙΑ PP50 / 24 ΟΡΙΖ 0,5 hp 1 x 1 m³/hr 0 1,2 2,4 3,6 4,8 35 m 20 m CP 100 / 24 ΟΡΙΖ 1 hp 1 X 1 30 m 28 m 23 m 16 m 10 m JET 100 / 24 ΟΡΙΖ 1 hp 1 x 1 48 m 38 m 25 m 5 m - MH 105L / 24 ΟΡΙΖ 1,35 hp 1 x 1 55 m 48 m 40 m 28 m 10 m 8

9 ΠΙΕΣΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΜΕ ΑΝΤΛΙΕΣ UMBRA POMPE ΚΑΙ ΗΛΕΚΤΡΟΝΙΚΟ ΔΙΑΚΟΠΤΗ BRIO 2000-M ΙΣΧΥΣ ΣΤΟΜΙΑ PP50 / BRIO 2000-M 0,5 hp 1 x 1 m³/hr 0 1,2 2,4 3,6 4,8 35 m 20 m CP 100 / BRIO 2000-M 1 hp 1 X 1 30 m 28 m 23 m 16 m 10 m JET 100 / BRIO 2000-M 1 hp 1 x 1 48 m 38 m 25 m 5 m - MH 105L / BRIO 2000-M 1,35 hp 1 x 1 55 m 48 m 40 m 28 m 10 m PP50 / BRIO 2000-M 01 PP50/BRIO 80,00 95,20 CP 100 / BRIO 2000-M 01 CP100/BRIO 139,00 165,41 JET 100 / BRIO 2000-M 01 JET100/BRIO 127,00 151,13 MH 105L / BRIO 2000-M 01 MH105L/BRIO 153,00 182,07 9

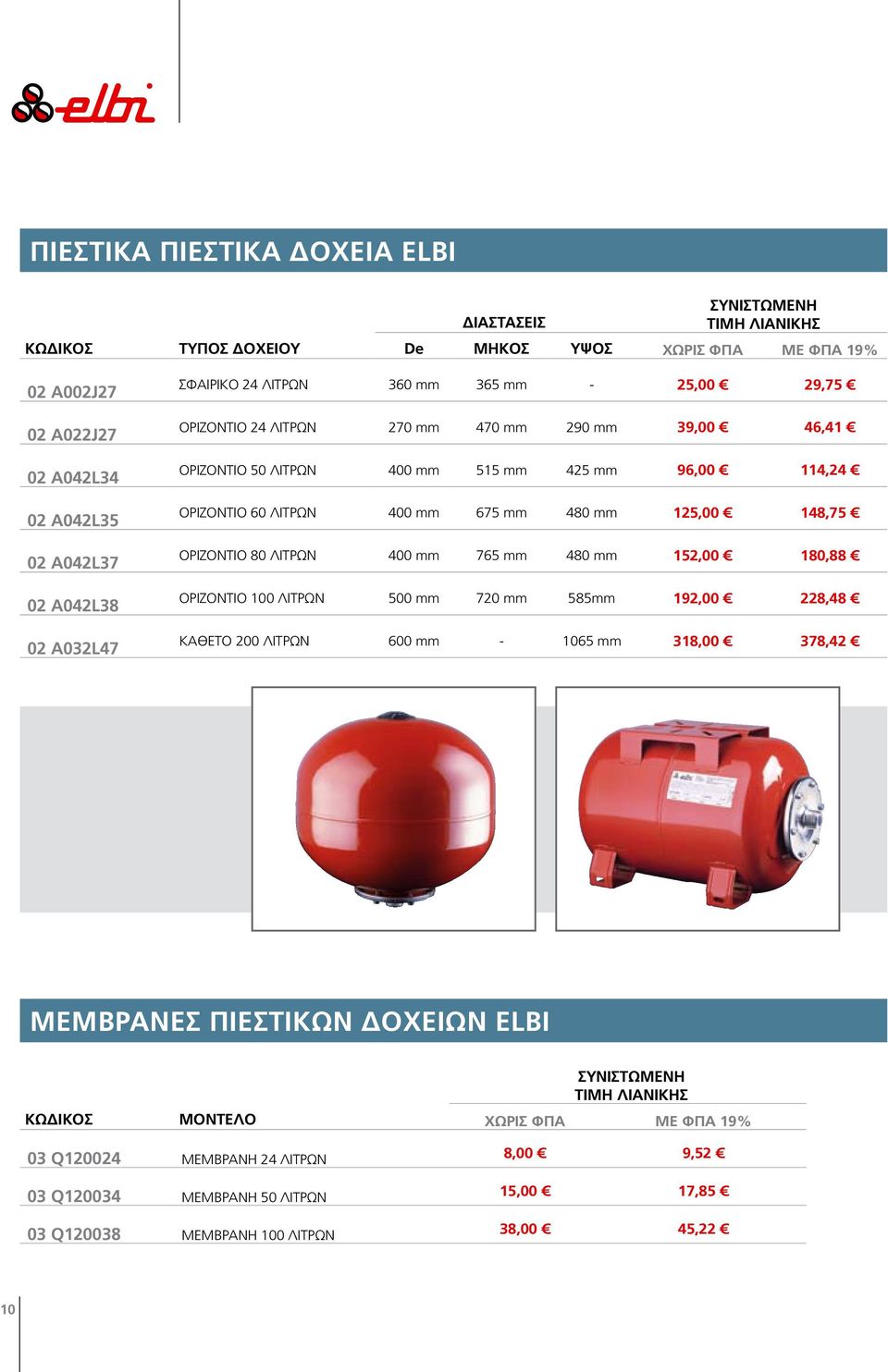

10 ΠΙΕΣΤΙΚΑ ΠΙΕΣΤΙΚΑ ΔΟΧΕΙΑ ELBI ΤΥΠΟΣ ΔΟΧΕΙΟΥ ΔΙΑΣΤΑΣΕΙΣ ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ De MΗΚΟΣ ΥΨΟΣ 02 A002J27 02 A022J27 02 A042L34 02 A042L35 02 A042L37 02 A042L38 02 A032L47 ΣΦΑΙΡΙΚΟ 24 ΛΙΤΡΩΝ 360 mm 365 mm - 25,00 29,75 ΟΡΙΖΟΝΤΙΟ 24 ΛΙΤΡΩΝ 270 mm 470 mm 290 mm 39,00 46,41 ΟΡΙΖΟΝΤΙΟ 50 ΛΙΤΡΩΝ 400 mm 515 mm 425 mm 96,00 114,24 ΟΡΙΖΟΝΤΙΟ 60 ΛΙΤΡΩΝ 400 mm 675 mm 480 mm 125,00 148,75 ΟΡΙΖΟΝΤΙΟ 80 ΛΙΤΡΩΝ 400 mm 765 mm 480 mm 152,00 180,88 ΟΡΙΖΟΝΤΙΟ 100 ΛΙΤΡΩΝ 500 mm 720 mm 585mm 192,00 228,48 ΚΑΘΕΤΟ 200 ΛΙΤΡΩΝ 600 mm mm 318,00 378,42 ΜΕΜΒΡΑΝΕΣ ΠΙΕΣΤΙΚΩΝ ΔΟΧΕΙΩΝ ELBI ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ 03 Q ΜΕΜΒΡΑΝΗ 24 ΛΙΤΡΩΝ 03 Q ΜΕΜΒΡΑΝΗ 50 ΛΙΤΡΩΝ 03 Q ΜΕΜΒΡΑΝΗ 100 ΛΙΤΡΩΝ 8,00 9,52 15,00 17,85 38,00 45,22 10

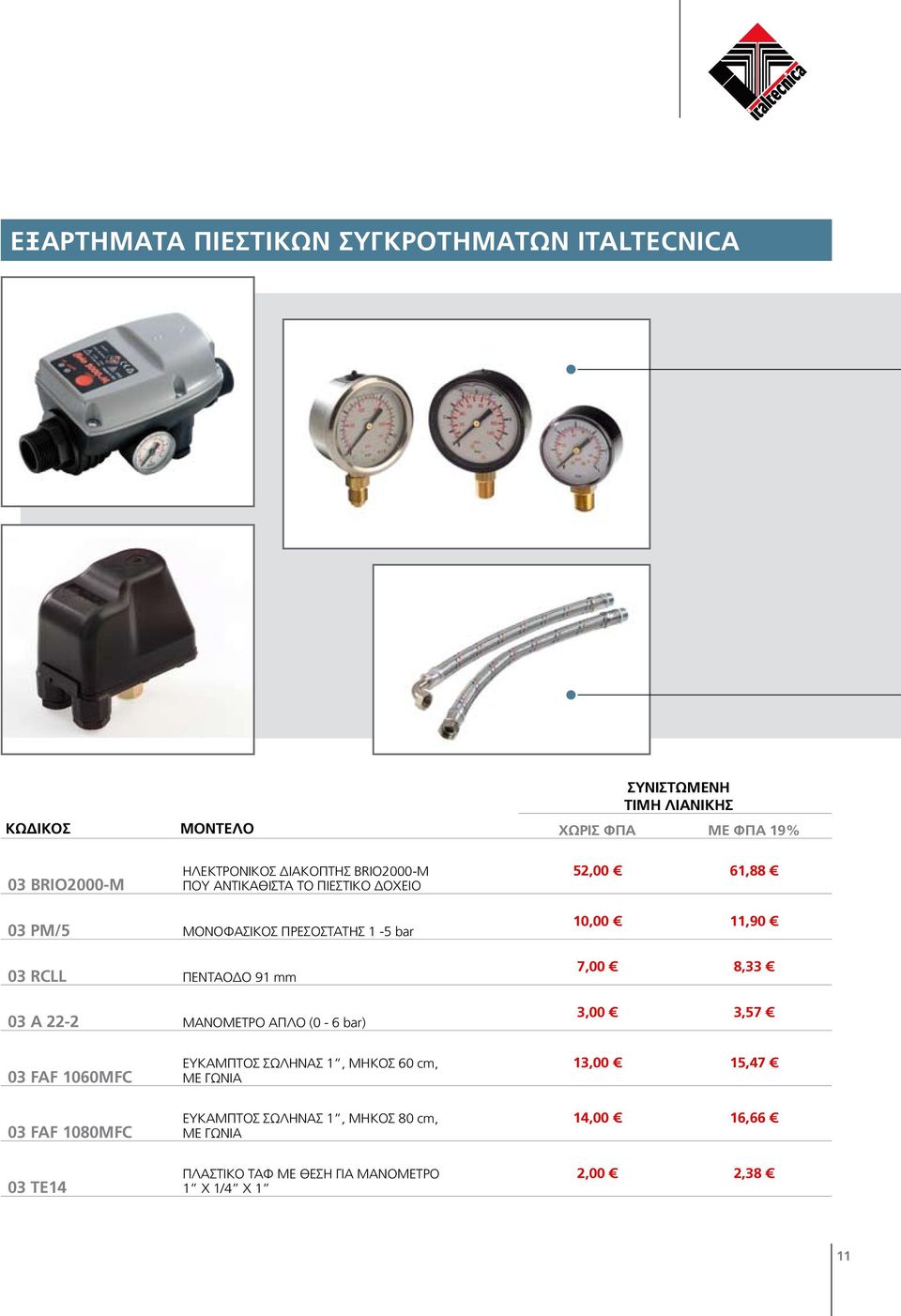

11 ΕΞΑΡΤΗΜΑΤΑ ΠΙΕΣΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ ITALTECNICA ΣΥΝΙΣΤΩΜΕΝΗ ΤΙΜΗ ΛΙΑΝΙΚΗΣ 03 BRIO2000-M ΗΛΕΚΤΡΟΝΙΚΟΣ ΔΙΑΚΟΠΤΗΣ BRIO2000-M ΠΟΥ ΑΝΤΙΚΑΘΙΣΤΑ ΤΟ ΠΙΕΣΤΙΚΟ ΔΟΧΕΙΟ 52,00 61,88 03 PM/5 ΜΟΝΟΦΑΣΙΚΟΣ ΠΡΕΣΟΣΤΑΤΗΣ 1-5 bar 03 RCLL ΠΕΝΤΑΟΔΟ 91 mm 03 A 22-2 ΜΑΝΟΜΕΤΡΟ ΑΠΛΟ (0-6 bar) 10,00 11,90 7,00 8,33 3,00 3,57 03 FAF 1060MFC 03 FAF 1080MFC 03 TE14 ΕΥΚΑΜΠΤΟΣ ΣΩΛΗΝΑΣ 1, ΜΗΚΟΣ 60 cm, ΜΕ ΓΩΝΙΑ ΕΥΚΑΜΠΤΟΣ ΣΩΛΗΝΑΣ 1, ΜΗΚΟΣ 80 cm, ΜΕ ΓΩΝΙΑ ΠΛΑΣΤΙΚΟ ΤΑΦ ΜΕ ΘΕΣΗ ΓΙΑ ΜΑΝΟΜΕΤΡΟ 1 Χ 1/4 Χ 1 13,00 15,47 14,00 16,66 2,00 2,38 11

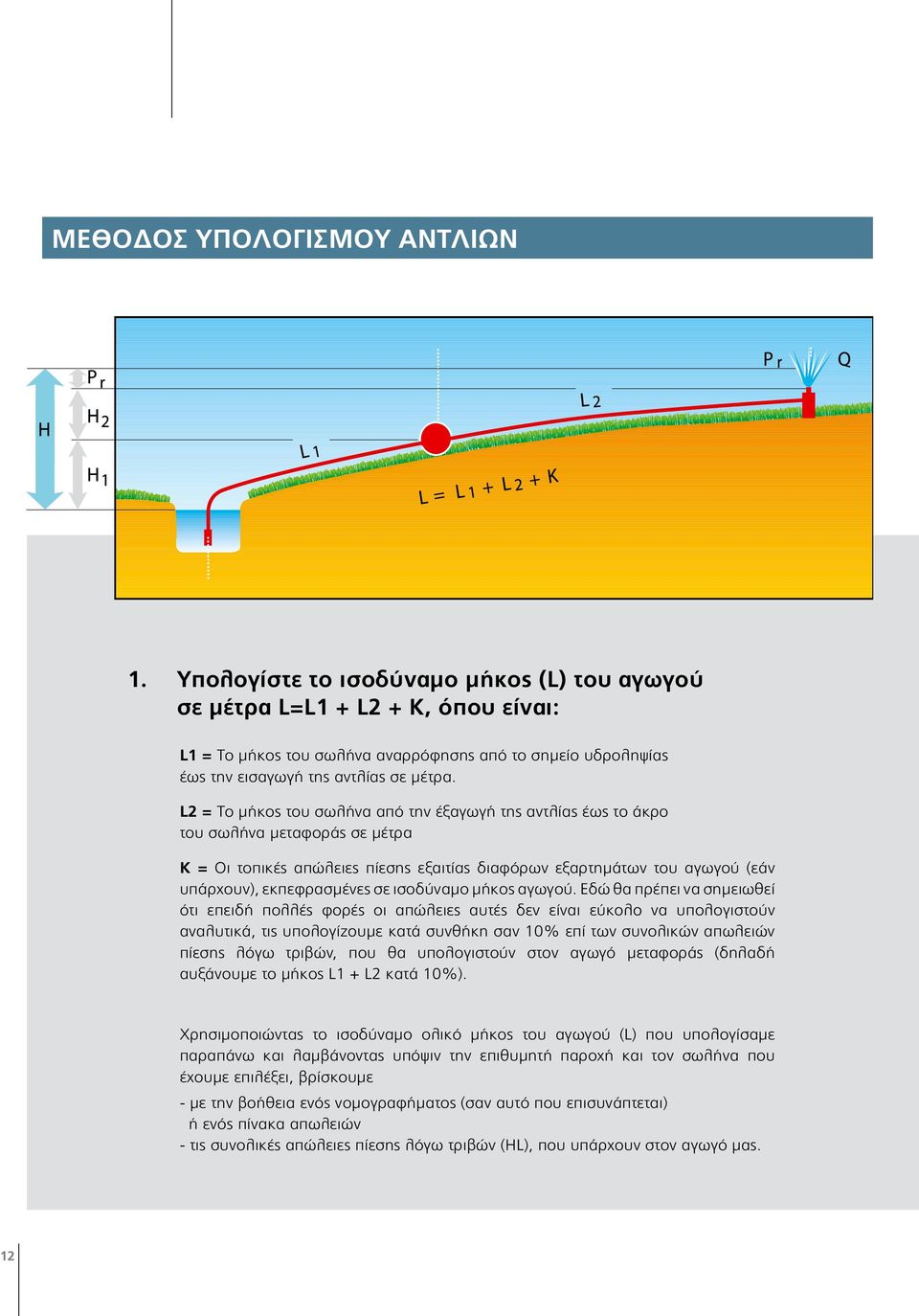

12 ΜΕΘΟΔΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΑΝΤΛΙΩΝ 1. Υπολογίστε το ισοδύναμο μήκος (L) του αγωγού σε μέτρα L=L1 + L2 + K, όπου είναι: L1 = Το μήκος του σωλήνα αναρρόφησης από το σημείο υδροληψίας έως την εισαγωγή της αντλίας σε μέτρα. L2 = Το μήκος του σωλήνα από την έξαγωγή της αντλίας έως το άκρο του σωλήνα μεταφοράς σε μέτρα K = Οι τοπικές απώλειες πίεσης εξαιτίας διαφόρων εξαρτημάτων του αγωγού (εάν υπάρχουν), εκπεφρασμένες σε ισοδύναμο μήκος αγωγού. Εδώ θα πρέπει να σημειωθεί ότι επειδή πολλές φορές οι απώλειες αυτές δεν είναι εύκολο να υπολογιστούν αναλυτικά, τις υπολογίζουμε κατά συνθήκη σαν 10% επί των συνολικών απωλειών πίεσης λόγω τριβών, που θα υπολογιστούν στον αγωγό μεταφοράς (δηλαδή αυξάνουμε το μήκος L1 + L2 κατά 10%). Χρησιμοποιώντας το ισοδύναμο ολικό μήκος του αγωγού (L) που υπολογίσαμε παραπάνω και λαμβάνοντας υπόψιν την επιθυμητή παροχή και τον σωλήνα που έχουμε επιλέξει, βρίσκουμε - με την βοήθεια ενός νομογραφήματος (σαν αυτό που επισυνάπτεται) ή ενός πίνακα απωλειών - τις συνολικές απώλειες πίεσης λόγω τριβών (HL), που υπάρχουν στον αγωγό μας. 12

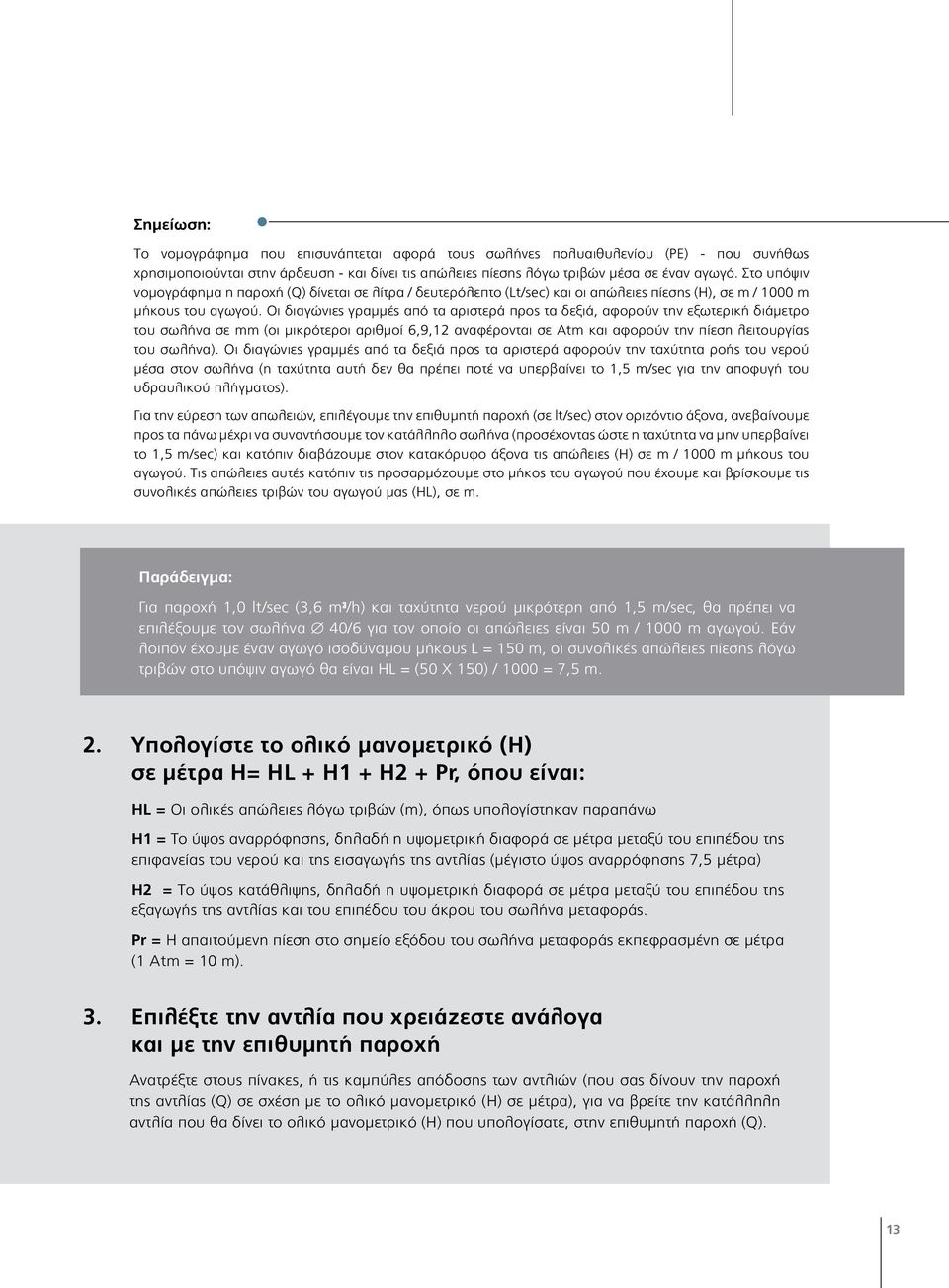

13 Σημείωση: Το νομογράφημα που επισυνάπτεται αφορά τους σωλήνες πολυαιθυλενίου (PE) - που συνήθως χρησιμοποιούνται στην άρδευση - και δίνει τις απώλειες πίεσης λόγω τριβών μέσα σε έναν αγωγό. Στο υπόψιν νομογράφημα η παροχή (Q) δίνεται σε λίτρα / δευτερόλεπτο (Lt/sec) και οι απώλειες πίεσης (H), σε m / 1000 m μήκους του αγωγού. Οι διαγώνιες γραμμές από τα αριστερά προς τα δεξιά, αφορούν την εξωτερική διάμετρο του σωλήνα σε mm (οι μικρότεροι αριθμοί 6,9,12 αναφέρονται σε Atm και αφορούν την πίεση λειτουργίας του σωλήνα). Οι διαγώνιες γραμμές από τα δεξιά προς τα αριστερά αφορούν την ταχύτητα ροής του νερού μέσα στον σωλήνα (η ταχύτητα αυτή δεν θα πρέπει ποτέ να υπερβαίνει το 1,5 m/sec για την αποφυγή του υδραυλικού πλήγματος). Για την εύρεση των απωλειών, επιλέγουμε την επιθυμητή παροχή (σε lt/sec) στον οριζόντιο άξονα, ανεβαίνουμε προς τα πάνω μέχρι να συναντήσουμε τον κατάλληλο σωλήνα (προσέχοντας ώστε η ταχύτητα να μην υπερβαίνει το 1,5 m/sec) και κατόπιν διαβάζουμε στον κατακόρυφο άξονα τις απώλειες (Η) σε m / 1000 m μήκους του αγωγού. Τις απώλειες αυτές κατόπιν τις προσαρμόζουμε στο μήκος του αγωγού που έχουμε και βρίσκουμε τις συνολικές απώλειες τριβών του αγωγού μας (HL), σε m. Παράδειγμα: Για παροχή 1,0 lt/sec (3,6 m³/h) και ταχύτητα νερού μικρότερη από 1,5 m/sec, θα πρέπει να επιλέξουμε τον σωλήνα 40/6 για τον οποίο οι απώλειες είναι 50 m / 1000 m αγωγού. Εάν λοιπόν έχουμε έναν αγωγό ισοδύναμου μήκους L = 150 m, οι συνολικές απώλειες πίεσης λόγω τριβών στο υπόψιν αγωγό θα είναι HL = (50 Χ 150) / 1000 = 7,5 m. 2. Υπολογίστε το ολικό μανομετρικό (H) σε μέτρα H= HL + H1 + H2 + Pr, όπου είναι: HL = Οι ολικές απώλειες λόγω τριβών (m), όπως υπολογίστηκαν παραπάνω H1 = Το ύψος αναρρόφησης, δηλαδή η υψομετρική διαφορά σε μέτρα μεταξύ του επιπέδου της επιφανείας του νερού και της εισαγωγής της αντλίας (μέγιστο ύψος αναρρόφησης 7,5 μέτρα) Η2 = Το ύψος κατάθλιψης, δηλαδή η υψομετρική διαφορά σε μέτρα μεταξύ του επιπέδου της εξαγωγής της αντλίας και του επιπέδου του άκρου του σωλήνα μεταφοράς. Pr = Η απαιτούμενη πίεση στο σημείο εξόδου του σωλήνα μεταφοράς εκπεφρασμένη σε μέτρα (1 Atm = 10 m). 3. Επιλέξτε την αντλία που χρειάζεστε ανάλογα και με την επιθυμητή παροχή Ανατρέξτε στους πίνακες, ή τις καμπύλες απόδοσης των αντλιών (που σας δίνουν την παροχή της αντλίας (Q) σε σχέση με το ολικό μανομετρικό (H) σε μέτρα), για να βρείτε την κατάλληλη αντλία που θα δίνει το ολικό μανομετρικό (H) που υπολογίσατε, στην επιθυμητή παροχή (Q). 13

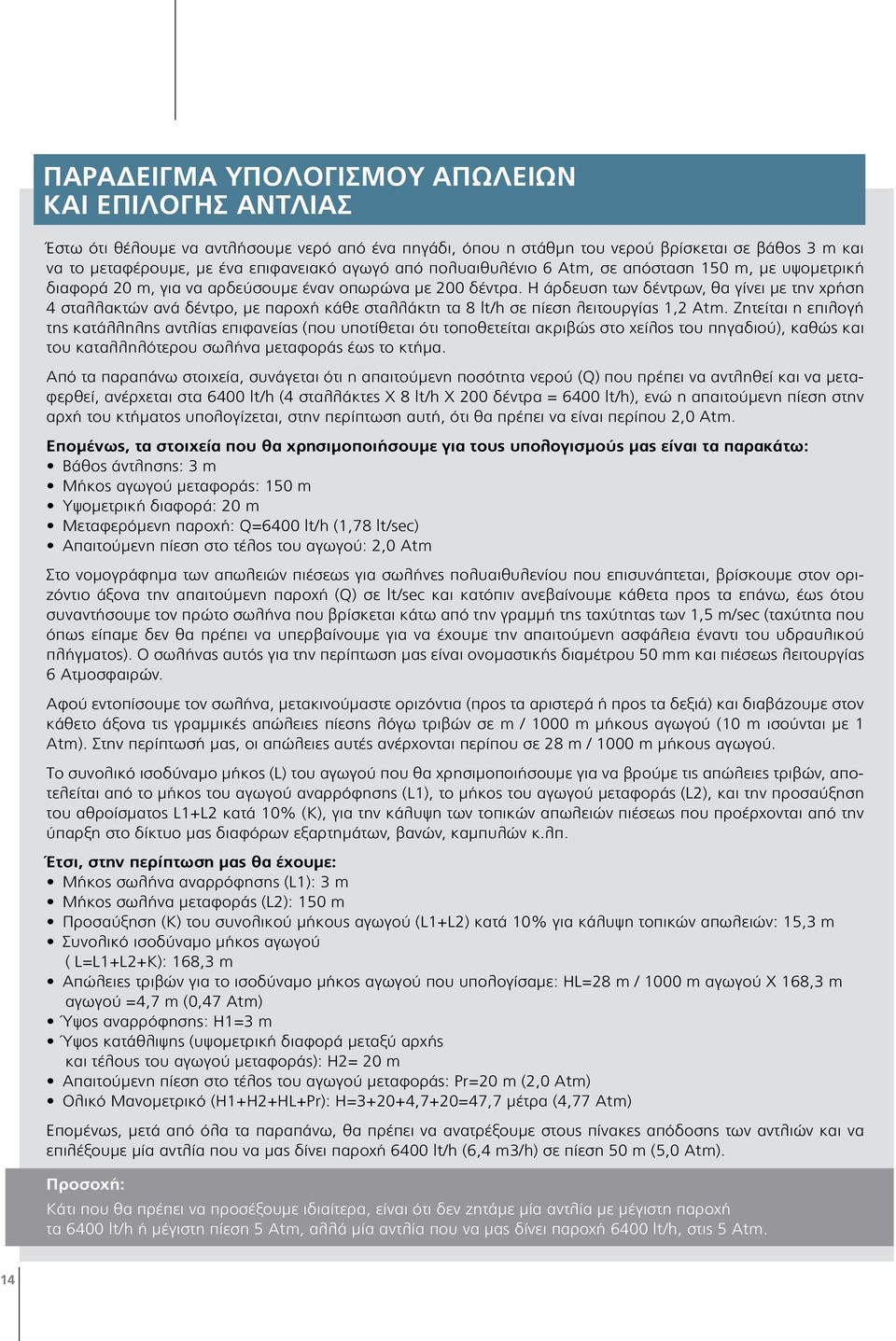

14 ΠΑΡΑΔΕΙΓΜΑ ΥΠΟΛΟΓΙΣΜΟΥ ΑΠΩΛΕΙΩΝ ΚΑΙ ΕΠΙΛΟΓΗΣ ΑΝΤΛΙΑΣ Έστω ότι θέλουμε να αντλήσουμε νερό από ένα πηγάδι, όπου η στάθμη του νερού βρίσκεται σε βάθος 3 m και να το μεταφέρουμε, με ένα επιφανειακό αγωγό από πολυαιθυλένιο 6 Atm, σε απόσταση 150 m, με υψομετρική διαφορά 20 m, για να αρδεύσουμε έναν οπωρώνα με 200 δέντρα. Η άρδευση των δέντρων, θα γίνει με την χρήση 4 σταλλακτών ανά δέντρο, με παροχή κάθε σταλλάκτη τα 8 lt/h σε πίεση λειτουργίας 1,2 Atm. Ζητείται η επιλογή της κατάλληλης αντλίας επιφανείας (που υποτίθεται ότι τοποθετείται ακριβώς στο χείλος του πηγαδιού), καθώς και του καταλληλότερου σωλήνα μεταφοράς έως το κτήμα. Από τα παραπάνω στοιχεία, συνάγεται ότι η απαιτούμενη ποσότητα νερού (Q) που πρέπει να αντληθεί και να μεταφερθεί, ανέρχεται στα 6400 lt/h (4 σταλλάκτες Χ 8 lt/h Χ 200 δέντρα = 6400 lt/h), ενώ η απαιτούμενη πίεση στην αρχή του κτήματος υπολογίζεται, στην περίπτωση αυτή, ότι θα πρέπει να είναι περίπου 2,0 Atm. Επομένως, τα στοιχεία που θα χρησιμοποιήσουμε για τους υπολογισμούς μας είναι τα παρακάτω: Βάθος άντλησης: 3 m Μήκος αγωγού μεταφοράς: 150 m Υψομετρική διαφορά: 20 m Μεταφερόμενη παροχή: Q=6400 lt/h (1,78 lt/sec) Απαιτούμενη πίεση στο τέλος του αγωγού: 2,0 Atm Στο νομογράφημα των απωλειών πιέσεως για σωλήνες πολυαιθυλενίου που επισυνάπτεται, βρίσκουμε στον οριζόντιο άξονα την απαιτούμενη παροχή (Q) σε lt/sec και κατόπιν ανεβαίνουμε κάθετα προς τα επάνω, έως ότου συναντήσουμε τον πρώτο σωλήνα που βρίσκεται κάτω από την γραμμή της ταχύτητας των 1,5 m/sec (ταχύτητα που όπως είπαμε δεν θα πρέπει να υπερβαίνουμε για να έχουμε την απαιτούμενη ασφάλεια έναντι του υδραυλικού πλήγματος). Ο σωλήνας αυτός για την περίπτωση μας είναι ονομαστικής διαμέτρου 50 mm και πιέσεως λειτουργίας 6 Ατμοσφαιρών. Αφού εντοπίσουμε τον σωλήνα, μετακινούμαστε οριζόντια (προς τα αριστερά ή προς τα δεξιά) και διαβάζουμε στον κάθετο άξονα τις γραμμικές απώλειες πίεσης λόγω τριβών σε m / 1000 m μήκους αγωγού (10 m ισούνται με 1 Atm). Στην περίπτωσή μας, οι απώλειες αυτές ανέρχονται περίπου σε 28 m / 1000 m μήκους αγωγού. Το συνολικό ισοδύναμο μήκος (L) του αγωγού που θα χρησιμοποιήσουμε για να βρούμε τις απώλειες τριβών, αποτελείται από το μήκος του αγωγού αναρρόφησης (L1), το μήκος του αγωγού μεταφοράς (L2), και την προσαύξηση του αθροίσματος L1+L2 κατά 10% (K), για την κάλυψη των τοπικών απωλειών πιέσεως που προέρχονται από την ύπαρξη στο δίκτυο μας διαφόρων εξαρτημάτων, βανών, καμπυλών κ.λπ. Έτσι, στην περίπτωση μας θα έχουμε: Μήκος σωλήνα αναρρόφησης (L1): 3 m Μήκος σωλήνα μεταφοράς (L2): 150 m Προσαύξηση (K) του συνολικού μήκους αγωγού (L1+L2) κατά 10% για κάλυψη τοπικών απωλειών: 15,3 m Συνολικό ισοδύναμο μήκος αγωγού ( L=L1+L2+K): 168,3 m Απώλειες τριβών για το ισοδύναμο μήκος αγωγού που υπολογίσαμε: HL=28 m / 1000 m αγωγού X 168,3 m αγωγού =4,7 m (0,47 Atm) Ύψος αναρρόφησης: H1=3 m Ύψος κατάθλιψης (υψομετρική διαφορά μεταξύ αρχής και τέλους του αγωγού μεταφοράς): H2= 20 m Απαιτούμενη πίεση στο τέλος του αγωγού μεταφοράς: Pr=20 m (2,0 Atm) Ολικό Μανομετρικό (H1+H2+HL+Pr): H=3+20+4,7+20=47,7 μέτρα (4,77 Atm) Επομένως, μετά από όλα τα παραπάνω, θα πρέπει να ανατρέξουμε στους πίνακες απόδοσης των αντλιών και να επιλέξουμε μία αντλία που να μας δίνει παροχή 6400 lt/h (6,4 m3/h) σε πίεση 50 m (5,0 Atm). Προσοχή: Κάτι που θα πρέπει να προσέξουμε ιδιαίτερα, είναι ότι δεν ζητάμε μία αντλία με μέγιστη παροχή τα 6400 lt/h ή μέγιστη πίεση 5 Atm, αλλά μία αντλία που να μας δίνει παροχή 6400 lt/h, στις 5 Atm. 14

15 15

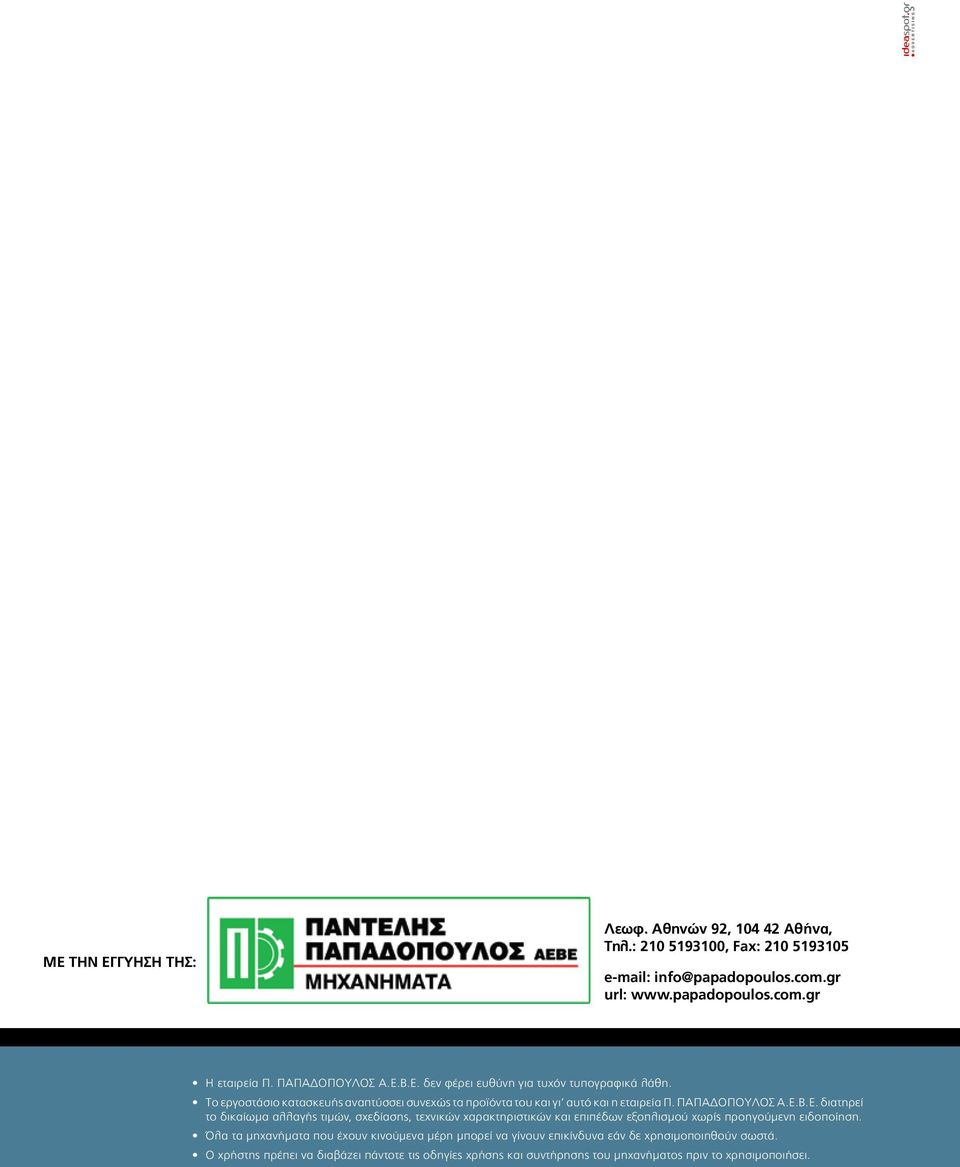

16 ΜΕ ΤΗΝ ΕΓΓΥΗΣΗ ΤΗΣ: Λεωφ. Αθηνών 92, Αθήνα, Τηλ.: , Fax: url: Η εταιρεία Π. ΠΑΠΑΔΟΠΟΥΛΟΣ Α.Ε.Β.Ε. δεν φέρει ευθύνη για τυχόν τυπογραφικά λάθη. Το εργοστάσιο κατασκευής αναπτύσσει συνεχώς τα προϊόντα του και γι αυτό και η εταιρεία Π. ΠΑΠΑΔΟΠΟΥΛΟΣ Α.Ε.Β.Ε. διατηρεί το δικαίωμα αλλαγής τιμών, σχεδίασης, τεχνικών χαρακτηριστικών και επιπέδων εξοπλισμού χωρίς προηγούμενη ειδοποίηση. Όλα τα μηχανήματα που έχουν κινούμενα μέρη μπορεί να γίνουν επικίνδυνα εάν δε χρησιμοποιηθούν σωστά. Ο χρήστης πρέπει να διαβάζει πάντοτε τις οδηγίες χρήσης και συντήρησης του μηχανήματος πριν το χρησιμοποιήσει.
