1 ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΔΟΜΙΚΕΣ ΜΗΧΑΝΕΣ & ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΜΕΘΟΔΟΙ 3 η ΕΝΟΤΗΤΑ - Αντλίες Διδάσκων: Σ. Λαμπρόπουλος

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative Commons. για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 ΑΝΤΛΙΕΣ Οι αντλίες χρησιμοποιούνται: σαν βοηθητικός εξοπλισμός στο εργοτάξιο για τη μεταφορά νερού (αποστράγγιση σκάμματος, παροχή νερού, κλπ) σε τεχνικά υδραυλικά έργα (αντλιοστάσια) για τη μεταφορά νερού ή λυμάτων (έργα ύδρευσης ή αποχέτευσης πόλεων) στα συστήματα μετάδοσης κίνησης των δομικών μηχανημάτων.

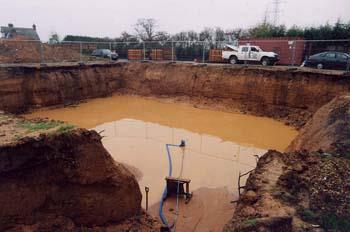

4 Αποστράγγιση εκσκαφής

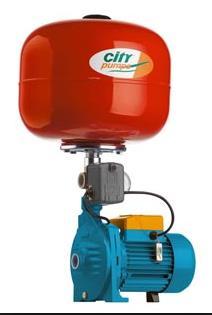

5 Πιεστικό συγκρότημα παροχής νερού

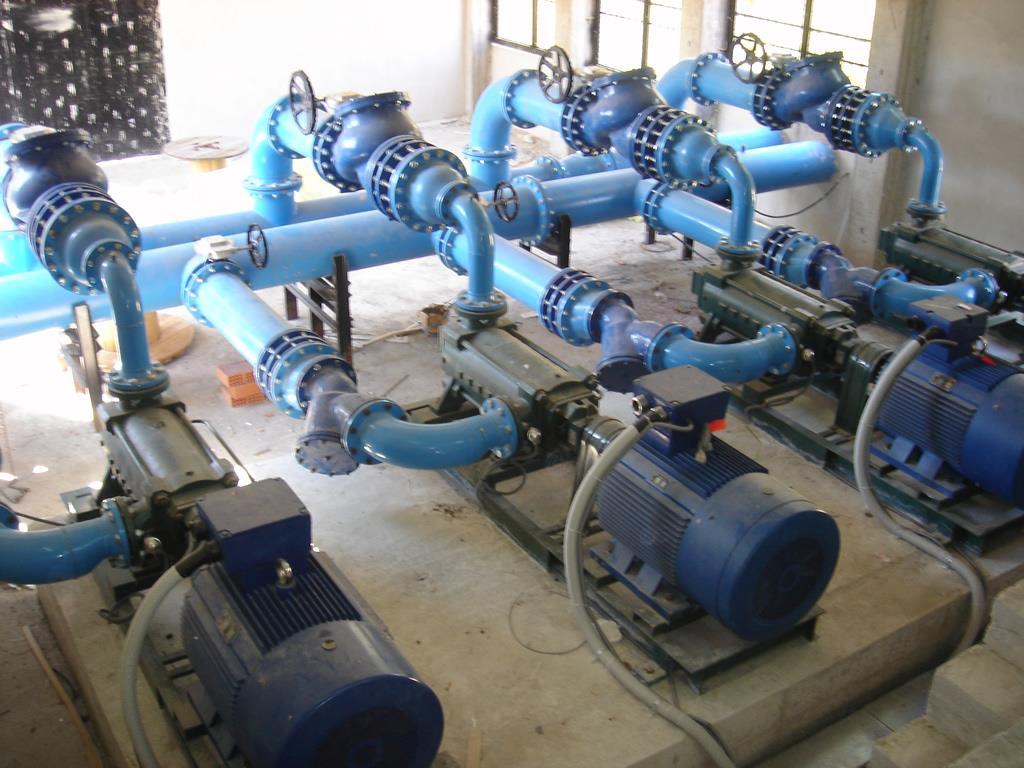

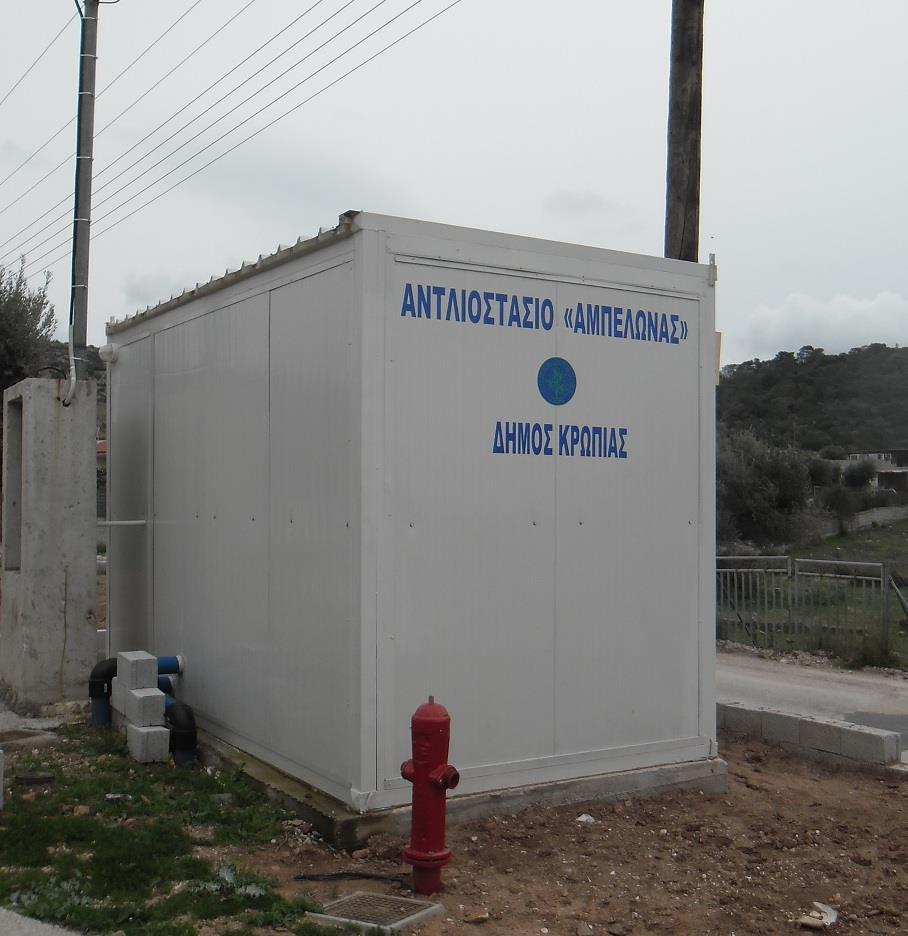

6 Αντλιοστάσιο ύδρευσης Δήμου

7

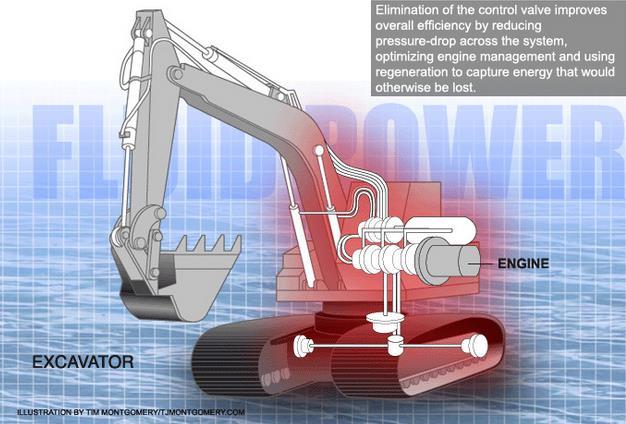

8 Υδραυλικά συστήματα εκσκαφέα

9 Διακρίνονται δύο βασικά είδη αντλιών: α) Εμβολοφόρες αντλίες (κυρίως συστήματα μετάδοσης κίνησης δομικών μηχανημάτων) β) Φυγόκεντρες αντλίες (μεταφορά υγρών, κυρίως νερού ή λυμάτων)

10 Εμβολοφόρες αντλίες - Λειτουργία Ισχύει: p 1 = p + Βάρος νερού / (πd 2 /4) = h * (πd 2 /4 )* ρ / (πd 2 /4) = h * ρ όπου: p 1 = η ατμοσφαιρική πίεση (1,033 Kp/cm 2 ) h = το ύψος της στήλης του υγρού μέχρι το έμβολο D= η διάμετρος της σωλήνας αναρρόφησης ρ= το ειδικό βάρος του υγρού (για νερό ρ = 1000 Kp/m 3 = 0,001 Κp/cm3 )

11 Ηs = Μέγιστο επιτρεπόμενο ύψος άντλησης για να αποφευχθεί σπηλαίωση της αντλίας

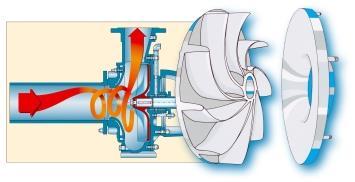

12 ΦΥΓΟΚΕΝΤΡΗ ΑΝΤΛΙΑ

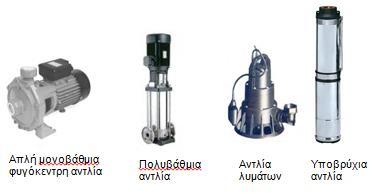

13 ΕΙΔΗ ΦΥΓΟΚΕΝΤΡΩΝ ΑΝΤΛΙΩΝ

14 Ισχύει : Ν = F * s / t = F * U = (F / E) * (U * E) = p * Q Ν = p * Q = (p / γ)* γ *Q = γ * Η * Q γ = το ειδικό βάρος του υγρού (για νερό γ=1000 Κp/m3) Η = p / γ = Μανομετρικό ύψος αντλίας (m) Q = Παροχή της αντλίας (m3 / sec) Στην πράξη η παραπάνω σχέση εκφράζεται με την: N = γ * Η * Q / (75 * η ) σε PS N = 0,736 * γ * Η * Q / (75 * η ) σε KW, όπου: Ν = η απορροφούμενη από την αντλία ισχύς. η = ο βαθμός απόδοσης της αντλίας, 75 και 0,736 = συντελεστές για τη μετατροπή των μονάδων, ώστε η ισχύς να προκύπτει σε PS ή KW

15 Χαρακτηριστική καμπύλη αντλίας

16

17 Βασική σχέση υπολογισμού αντλίας - σωλήνωσης :

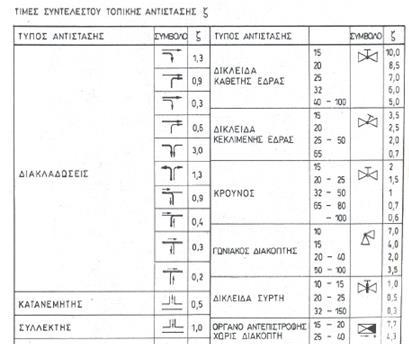

18 Hv = Απώλειες στη σωλήνωση = hv*l + Σ(κ*U 2 /2g)

19

20

21 Υποδειγματική Ασκηση Για τις ανάγκες εργοταξίου (συγκροτήματα πλύσεως αδρανών υλικών, παραγωγής σκυροδέματος, ύδρευση, κλπ) απαιτείται παροχή νερού 100 m3/h το ελάχιστο. Το νερό θα αντληθεί από λίμνη, που βρίσκεται σε απόσταση 4 χιλιομέτρων και σε υψόμετρο 90 μέτρα χαμηλότερα από το εργοτάξιο. Η σωλήνωση μεταφοράς του νερού έχει διάμετρο D=150 mm Η περιοχή κοντά στην όχθη της λίμνης είναι βαλτώδης και ακατάλληλη για τη θεμελίωση του αντλιοστασίου και απαιτείται η εγκατάσταση του αντλητικού συγκροτήματος σε απόσταση από την όχθη (οριζόντια απόσταση). Η κλίση από τη λίμνη μέχρι το εργοτάξιο είναι ενιαία. Οι απώλειες των εξαρτημάτων της σωλήνωσης κρίνονται αμελητέες.

22 Δίνεται η καμπύλη Η = f (Q) της χρησιμοποιούμενης αντλίας. Το μέγιστο ύψος αναρρόφησης της αντλίας είναι Hs = 7 m.

23 Ζητούνται: α) Να σχεδιαστεί η καμπύλη μανομετρικού ύψους σωληνώσεως και να ευρεθεί το σημείο λειτουργίας της αντλίας (Η, Q, η). β) Η ισχύς του ηλεκτροκινητήρα της αντλίας. γ) Η ελάχιστη δυνατή απόσταση από τη λίμνη για την εγκατάσταση του αντλιοστασίου

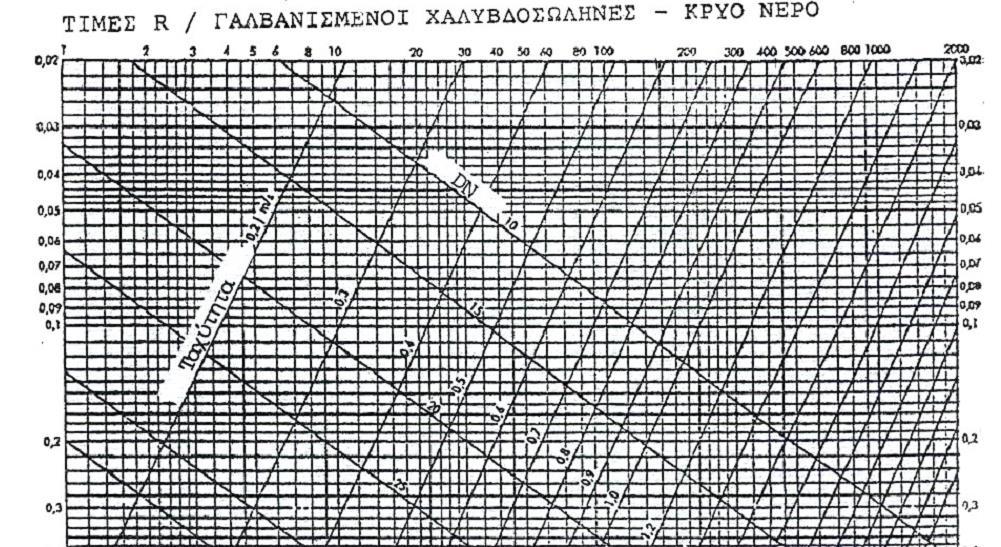

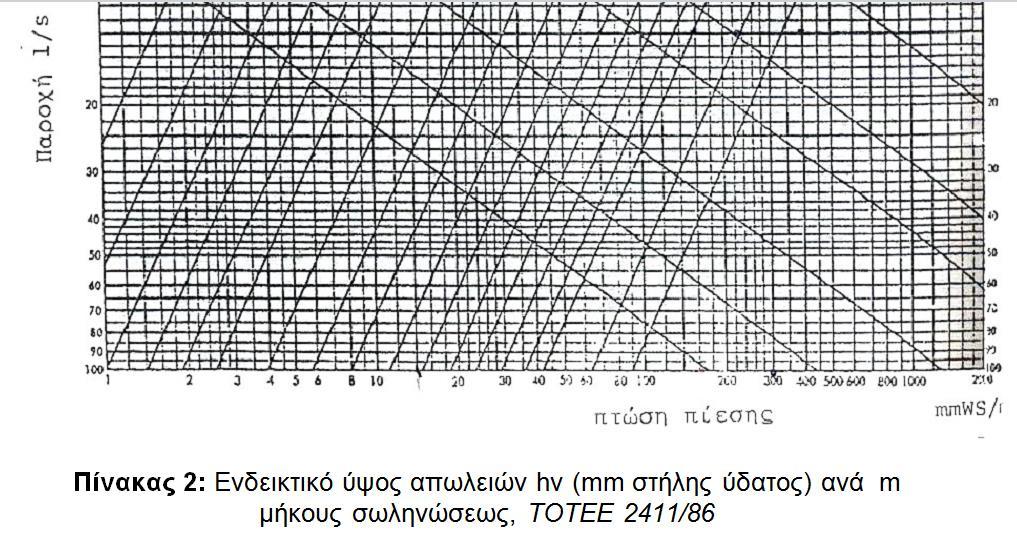

24 1. Σχεδιασμός καμπύλης σωλήνωσης Εχω : H A = H Σ = Za Ze + (pa pe)/γ + (va 2 ve 2 )/2g + Hv = Za Ze + Hv (διότι pa = pe και va = ve), H Σ = 90 + (4000 / 100) * hv, όπου hv = απώλειες σωλήνωσης / 100m για D = 150 mm έχω (βλέπε νομογράφημα απωλειών σωλήνωσης της ΤΟΤΕΕ 2411/86): Για Q = 0 m3/h hv = 0 m/100m H Σ = 90 m Για Q = 50 m3/h hv = 0,45 m/100m H Σ = 108 m Για Q = 100 m3/h hv = 1,5 m/100m H Σ = 150 m Για Q = 115 m3/h hv = 2,0 m/100m H Σ = 170 m Για Q = 130 m3/h hv = 2,5 m/100m H Σ = 190 m Βάσει αυτών χαράζω την καμπύλη Η = f (Q)

25

26 Από το διάγραμμα έχω το σημείο λειτουργίας της αντλίας: Q Α = 115 m3/h, Η Α = 170 m και η = 0,8

27 2. Ισχύς Ηλεκτροκινητήρα Ισχύς αντλίας Ν A = γ* H A * Q A / 75 / η = = 1000 * 170 * (115 / 3600) / 75 / 0,8 = 90,5 PS Ο Ηλεκτροκινητήρας λαμβάνεται αυξημένος κατά 10% Άρα Νκ = 1,10 * 90,5 = 100 PS

28 3. Ελάχιστη απόσταση εγκατάστασης αντλιοστασίου Εχω Ls / Zs = La / Za Zs = 90 / 4000 * Ls H Σ αναρ = 7 m ή H Σ αναρ = (Za Zs) + Ls / 100 * hv, 7 = 90 / 4000 * Ls + Ls * 2 / 100 Ls = 164,7 m
