1 technické plasty

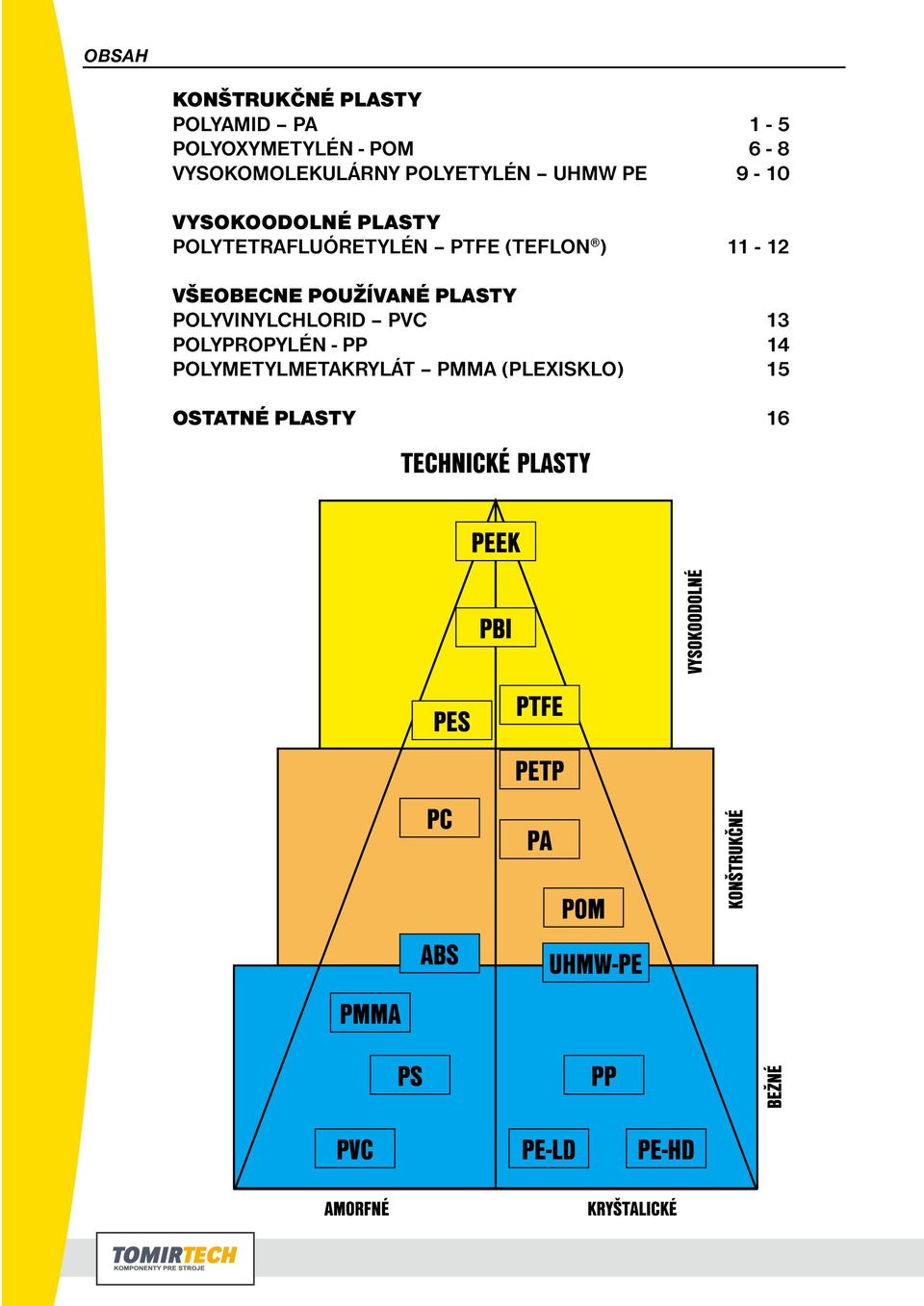

2 OBSAH KONŠTRUKČNÉ PLASTY POLYAMID PA 1-5 POLYOXYMETYLÉN - POM 6-8 VYSOKOMOLEKULÁRNY POLYETYLÉN UHMW PE 9-10 VYSOKOODOLNÉ PLASTY POLYTETRAFLUÓRETYLÉN PTFE (TEFLON ) VŠEOBECNE POUŽÍVANÉ PLASTY POLYVINYLCHLORID PVC 13 POLYPROPYLÉN - PP 14 POLYMETYLMETAKRYLÁT PMMA (PLEXISKLO) 15 OSTATNÉ PLASTY 16

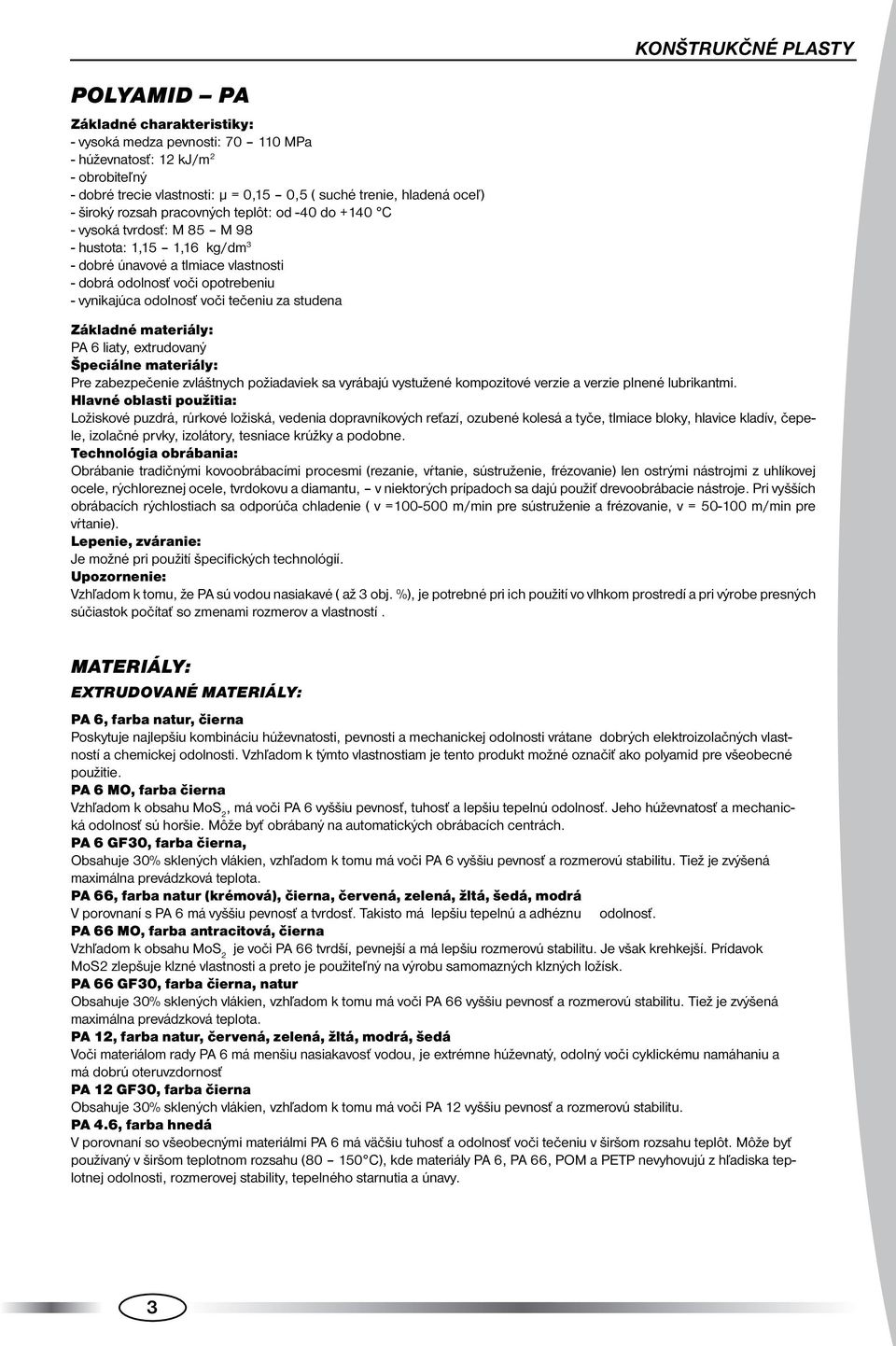

3 KONŠTRUKČNÉ PLASTY POLYAMID PA Základné charakteristiky: - vysoká medza pevnosti: MPa - húževnatosť: 12 kj/m 2 - obrobiteľný - dobré trecie vlastnosti: μ = 0,15 0,5 ( suché trenie, hladená oceľ) - široký rozsah pracovných teplôt: od -40 do +140 C - vysoká tvrdosť: M 85 M 98 - hustota: 1,15 1,16 kg/dm 3 - dobré únavové a tlmiace vlastnosti - dobrá odolnosť voči opotrebeniu - vynikajúca odolnosť voči tečeniu za studena Základné materiály: PA 6 liaty, extrudovaný Špeciálne materiály: Pre zabezpečenie zvláštnych požiadaviek sa vyrábajú vystužené kompozitové verzie a verzie plnené lubrikantmi. Hlavné oblasti použitia: Ložiskové puzdrá, rúrkové ložiská, vedenia dopravníkových reťazí, ozubené kolesá a tyče, tlmiace bloky, hlavice kladív, čepele, izolačné prvky, izolátory, tesniace krúžky a podobne. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Lepenie, zváranie: Je možné pri použití špecifických technológií. Upozornenie: Vzhľadom k tomu, že PA sú vodou nasiakavé ( až 3 obj. %), je potrebné pri ich použití vo vlhkom prostredí a pri výrobe presných súčiastok počítať so zmenami rozmerov a vlastností. Materiály: Extrudované materiály: PA 6, farba natur, čierna Poskytuje najlepšiu kombináciu húževnatosti, pevnosti a mechanickej odolnosti vrátane dobrých elektroizolačných vlastností a chemickej odolnosti. Vzhľadom k týmto vlastnostiam je tento produkt možné označiť ako polyamid pre všeobecné použitie. PA 6 MO, farba čierna Vzhľadom k obsahu MoS 2, má voči PA 6 vyššiu pevnosť, tuhosť a lepšiu tepelnú odolnosť. Jeho húževnatosť a mechanická odolnosť sú horšie. Môže byť obrábaný na automatických obrábacích centrách. PA 6 GF30, farba čierna, Obsahuje 30% sklených vlákien, vzhľadom k tomu má voči PA 6 vyššiu pevnosť a rozmerovú stabilitu. Tiež je zvýšená maximálna prevádzková teplota. PA 66, farba natur (krémová), čierna, červená, zelená, žltá, šedá, modrá V porovnaní s PA 6 má vyššiu pevnosť a tvrdosť. Takisto má lepšiu tepelnú a adhéznu odolnosť. PA 66 MO, farba antracitová, čierna Vzhľadom k obsahu MoS 2 je voči PA 66 tvrdší, pevnejší a má lepšiu rozmerovú stabilitu. Je však krehkejší. Prídavok MoS2 zlepšuje klzné vlastnosti a preto je použiteľný na výrobu samomazných klzných ložísk. PA 66 GF30, farba čierna, natur Obsahuje 30% sklených vlákien, vzhľadom k tomu má voči PA 66 vyššiu pevnosť a rozmerovú stabilitu. Tiež je zvýšená maximálna prevádzková teplota. PA 12, farba natur, červená, zelená, žltá, modrá, šedá Voči materiálom rady PA 6 má menšiu nasiakavosť vodou, je extrémne húževnatý, odolný voči cyklickému namáhaniu a má dobrú oteruvzdornosť PA 12 GF30, farba čierna Obsahuje 30% sklených vlákien, vzhľadom k tomu má voči PA 12 vyššiu pevnosť a rozmerovú stabilitu. PA 4.6, farba hnedá V porovnaní so všeobecnými materiálmi PA 6 má väčšiu tuhosť a odolnosť voči tečeniu v širšom rozsahu teplôt. Môže byť používaný v širšom teplotnom rozsahu ( C), kde materiály PA 6, PA 66, POM a PETP nevyhovujú z hľadiska teplotnej odolnosti, rozmerovej stability, tepelného starnutia a únavy. 3

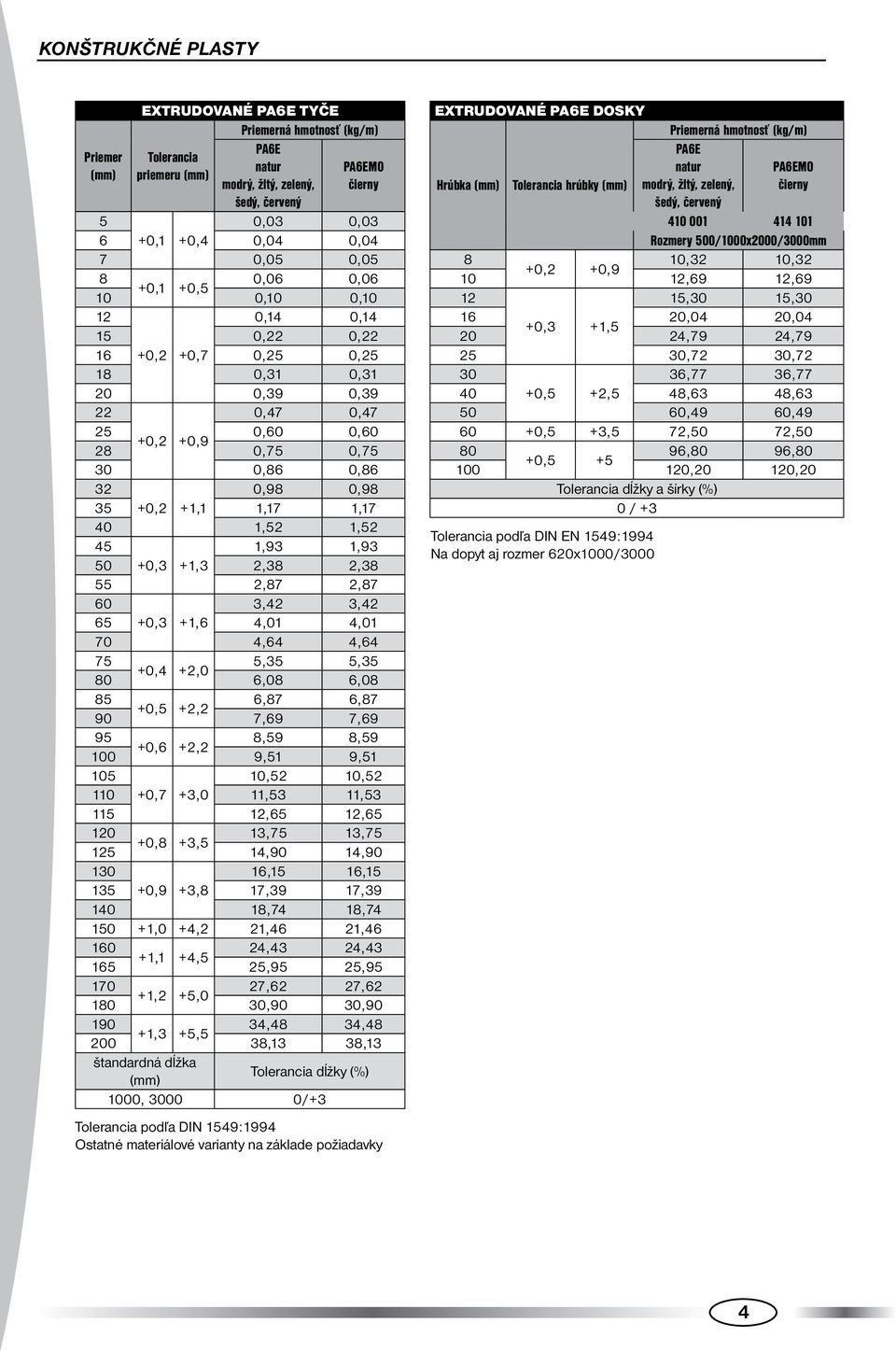

4 KONŠTRUKČNÉ PLASTY EXTRUDOVANÉ PA6E TYČE Priemerná hmotnosť (kg/m) PA6E Priemer Tolerancia natur PA6EMO priemeru modrý, žltý, zelený, čierny šedý, červený 5 0,03 0, ,1 +0,4 0,04 0,04 7 0,05 0,05 8 0,06 0,06 +0,1 +0,5 10 0,10 0, ,14 0, ,22 0, ,2 +0,7 0,25 0, ,31 0, ,39 0, ,47 0, ,60 0,60 +0,2 +0,9 28 0,75 0, ,86 0, ,98 0, ,2 +1,1 1,17 1, ,52 1, ,93 1, ,3 +1,3 2,38 2, ,87 2, ,42 3, ,3 +1,6 4,01 4, ,64 4, ,35 5,35 +0,4 +2,0 80 6,08 6, ,87 6,87 +0,5 +2,2 90 7,69 7, ,59 8,59 +0,6 +2, ,51 9, ,52 10, ,7 +3,0 11,53 11, ,65 12, ,75 13,75 +0,8 +3, ,90 14, ,15 16, ,9 +3,8 17,39 17, ,74 18, ,0 +4,2 21,46 21, ,43 24,43 +1,1 +4, ,95 25, ,62 27,62 +1,2 +5, ,90 30, ,48 34,48 +1,3 +5, ,13 38,13 štandardná dĺžka Tolerancia dĺžky (%) 1000, /+3 Tolerancia podľa DIN 1549:1994 Ostatné materiálové varianty na základe požiadavky EXTRUDOVANÉ PA6E DOSKY Hrúbka Tolerancia hrúbky Priemerná hmotnosť (kg/m) PA6E natur modrý, žltý, zelený, šedý, červený PA6EMO čierny Rozmery 500/1000x2000/3000mm 8 10,32 10,32 +0,2 +0, ,69 12, ,30 15, ,04 20,04 +0,3 +1, ,79 24, ,72 30, ,77 36, ,5 +2,5 48,63 48, ,49 60, ,5 +3,5 72,50 72, ,80 96,80 +0, ,20 120,20 Tolerancia dĺžky a šírky (%) 0 / +3 Tolerancia podľa DIN EN 1549:1994 Na dopyt aj rozmer 620x1000/3000 4

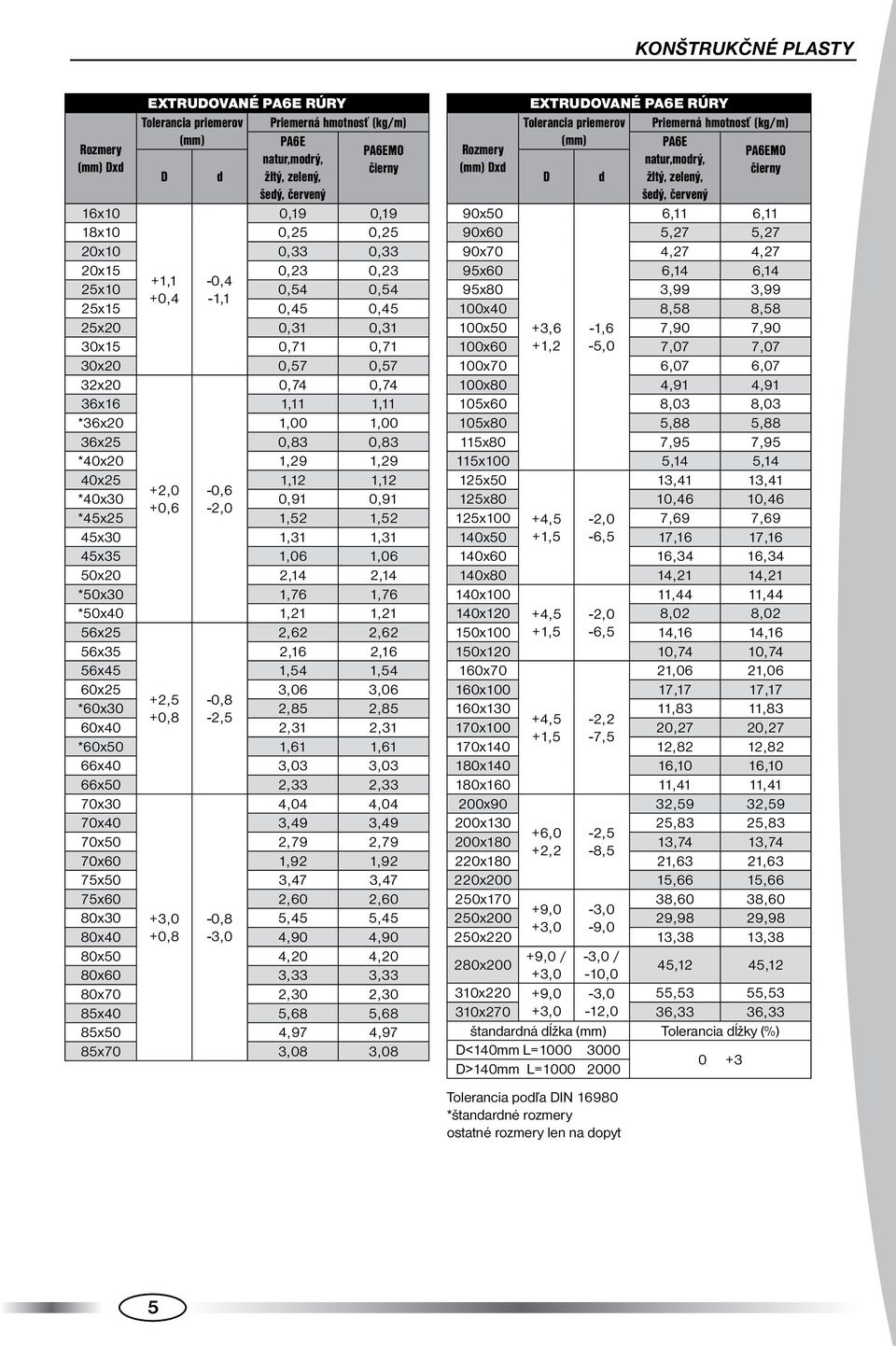

5 KONŠTRUKČNÉ PLASTY Rozmery Dxd EXTRUDOVANÉ PA6E RÚRY Tolerancia priemerov Priemerná hmotnosť (kg/m) D d PA6E natur,modrý, žltý, zelený, šedý, červený PA6EMO čierny 16x10 0,19 0,19 18x10 0,25 0,25 20x10 0,33 0,33 20x15 0,23 0,23 +1,1-0,4 25x10 0,54 0,54 +0,4-1,1 25x15 0,45 0,45 25x20 0,31 0,31 30x15 0,71 0,71 30x20 0,57 0,57 32x20 0,74 0,74 36x16 1,11 1,11 *36x20 1,00 1,00 36x25 0,83 0,83 *40x20 1,29 1,29 40x25 1,12 1,12 +2,0-0,6 *40x30 0,91 0,91 +0,6-2,0 *45x25 1,52 1,52 45x30 1,31 1,31 45x35 1,06 1,06 50x20 2,14 2,14 *50x30 1,76 1,76 *50x40 1,21 1,21 56x25 2,62 2,62 56x35 2,16 2,16 56x45 1,54 1,54 60x25 3,06 3,06 +2,5-0,8 *60x30 2,85 2,85 +0,8-2,5 60x40 2,31 2,31 *60x50 1,61 1,61 66x40 3,03 3,03 66x50 2,33 2,33 70x30 4,04 4,04 70x40 3,49 3,49 70x50 2,79 2,79 70x60 1,92 1,92 75x50 3,47 3,47 75x60 2,60 2,60 80x30 +3,0-0,8 5,45 5,45 80x40 +0,8-3,0 4,90 4,90 80x50 4,20 4,20 80x60 3,33 3,33 80x70 2,30 2,30 85x40 5,68 5,68 85x50 4,97 4,97 85x70 3,08 3,08 Rozmery Dxd EXTRUDOVANÉ PA6E RÚRY Tolerancia priemerov Priemerná hmotnosť (kg/m) D d PA6E natur,modrý, žltý, zelený, šedý, červený PA6EMO čierny 90x50 6,11 6,11 90x60 5,27 5,27 90x70 4,27 4,27 95x60 6,14 6,14 95x80 3,99 3,99 100x40 8,58 8,58 100x50 +3,6-1,6 7,90 7,90 100x60 +1,2-5,0 7,07 7,07 100x70 6,07 6,07 100x80 4,91 4,91 105x60 8,03 8,03 105x80 5,88 5,88 115x80 7,95 7,95 115x100 5,14 5,14 125x50 13,41 13,41 125x80 10,46 10,46 125x100 +4,5-2,0 7,69 7,69 140x50 +1,5-6,5 17,16 17,16 140x60 16,34 16,34 140x80 14,21 14,21 140x100 11,44 11,44 140x120 +4,5-2,0 8,02 8,02 150x100 +1,5-6,5 14,16 14,16 150x120 10,74 10,74 160x70 21,06 21,06 160x100 17,17 17,17 160x130 11,83 11,83 +4,5-2,2 170x100 20,27 20,27 +1,5-7,5 170x140 12,82 12,82 180x140 16,10 16,10 180x160 11,41 11,41 200x90 32,59 32,59 200x130 25,83 25,83 +6,0-2,5 200x180 13,74 13,74 +2,2-8,5 220x180 21,63 21,63 220x200 15,66 15,66 250x170 38,60 38,60 +9,0-3,0 250x200 29,98 29,98 +3,0-9,0 250x220 13,38 13,38 280x200 +9,0 / -3,0 / +3,0-10,0 45,12 45,12 310x220 +9,0-3,0 55,53 55,53 310x270 +3,0-12,0 36,33 36,33 štandardná dĺžka Tolerancia dĺžky (%) D<140mm L= D>140mm L= Tolerancia podľa DIN *štandardné rozmery ostatné rozmery len na dopyt 5

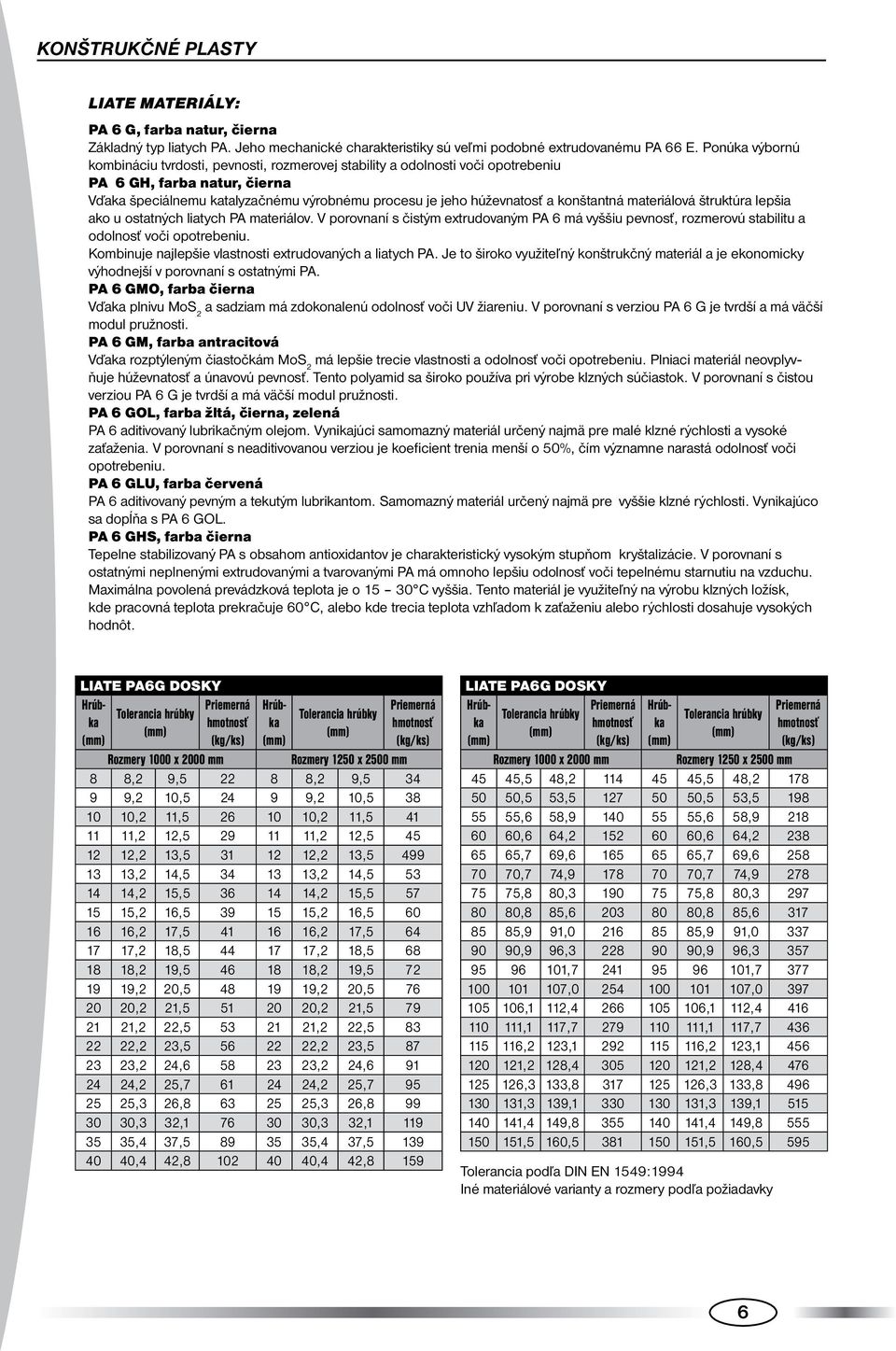

6 KONŠTRUKČNÉ PLASTY Liate materiály: PA 6 G, farba natur, čierna Základný typ liatych PA. Jeho mechanické charakteristiky sú veľmi podobné extrudovanému PA 66 E. Ponúka výbornú kombináciu tvrdosti, pevnosti, rozmerovej stability a odolnosti voči opotrebeniu PA 6 GH, farba natur, čierna Vďaka špeciálnemu katalyzačnému výrobnému procesu je jeho húževnatosť a konštantná materiálová štruktúra lepšia ako u ostatných liatych PA materiálov. V porovnaní s čistým extrudovaným PA 6 má vyššiu pevnosť, rozmerovú stabilitu a odolnosť voči opotrebeniu. Kombinuje najlepšie vlastnosti extrudovaných a liatych PA. Je to široko využiteľný konštrukčný materiál a je ekonomicky výhodnejší v porovnaní s ostatnými PA. PA 6 GMO, farba čierna Vďaka plnivu MoS 2 a sadziam má zdokonalenú odolnosť voči UV žiareniu. V porovnaní s verziou PA 6 G je tvrdší a má väčší modul pružnosti. PA 6 GM, farba antracitová Vďaka rozptýleným čiastočkám MoS 2 má lepšie trecie vlastnosti a odolnosť voči opotrebeniu. Plniaci materiál neovplyvňuje húževnatosť a únavovú pevnosť. Tento polyamid sa široko používa pri výrobe klzných súčiastok. V porovnaní s čistou verziou PA 6 G je tvrdší a má väčší modul pružnosti. PA 6 GOL, farba žltá, čierna, zelená PA 6 aditivovaný lubrikačným olejom. Vynikajúci samomazný materiál určený najmä pre malé klzné rýchlosti a vysoké zaťaženia. V porovnaní s neaditivovanou verziou je koeficient trenia menší o 50%, čím významne narastá odolnosť voči opotrebeniu. PA 6 GLU, farba červená PA 6 aditivovaný pevným a tekutým lubrikantom. Samomazný materiál určený najmä pre vyššie klzné rýchlosti. Vynikajúco sa dopĺňa s PA 6 GOL. PA 6 GHS, farba čierna Tepelne stabilizovaný PA s obsahom antioxidantov je charakteristický vysokým stupňom kryštalizácie. V porovnaní s ostatnými neplnenými extrudovanými a tvarovanými PA má omnoho lepšiu odolnosť voči tepelnému starnutiu na vzduchu. Maximálna povolená prevádzková teplota je o C vyššia. Tento materiál je využiteľný na výrobu klzných ložísk, kde pracovná teplota prekračuje 60 C, alebo kde trecia teplota vzhľadom k zaťaženiu alebo rýchlosti dosahuje vysokých hodnôt. LIATE PA6G DOSKY Hrúbka hmotnosť Priemerná Tolerancia hrúbky (kg/ks) Rozmery 1000 x 2000 mm Hrúbka Tolerancia hrúbky Priemerná hmotnosť (kg/ks) Rozmery 1250 x 2500 mm 8 8,2 9, ,2 9, ,2 10, ,2 10, ,2 11, ,2 11, ,2 12, ,2 12, ,2 13, ,2 13, ,2 14, ,2 14, ,2 15, ,2 15, ,2 16, ,2 16, ,2 17, ,2 17, ,2 18, ,2 18, ,2 19, ,2 19, ,2 20, ,2 20, ,2 21, ,2 21, ,2 22, ,2 22, ,2 23, ,2 23, ,2 24, ,2 24, ,2 25, ,2 25, ,3 26, ,3 26, ,3 32, ,3 32, ,4 37, ,4 37, ,4 42, ,4 42,8 159 LIATE PA6G DOSKY Hrúbka hmotnosť Priemerná Tolerancia hrúbky (kg/ks) Rozmery 1000 x 2000 mm Hrúbka Tolerancia hrúbky Priemerná hmotnosť (kg/ks) Rozmery 1250 x 2500 mm 45 45,5 48, ,5 48, ,5 53, ,5 53, ,6 58, ,6 58, ,6 64, ,6 64, ,7 69, ,7 69, ,7 74, ,7 74, ,8 80, ,8 80, ,8 85, ,8 85, ,9 91, ,9 91, ,9 96, ,9 96, , , , , ,1 112, ,1 112, ,1 117, ,1 117, ,2 123, ,2 123, ,2 128, ,2 128, ,3 133, ,3 133, ,3 139, ,3 139, ,4 149, ,4 149, ,5 160, ,5 160,5 595 Tolerancia podľa DIN EN 1549:1994 Iné materiálové varianty a rozmery podľa požiadavky 6

7 KONŠTRUKČNÉ PLASTY LIATE PA6G RÚRY Maximálna dĺžka 1250 mm Vonkajší Tolerancia vonkajšieho Výpočtová Vnútorný Tolerancia vnútorné- Výpočtová priemer priemeru hmotnosť priemer ho priemeru hmotnosť min max (kg/m) min max (kg/m) , , ,5 11,5 11, , , , , , , , , , , Tolerancia podľa DIN EN 1549:1994 Všetky rozmery ponúkané len na základe dopytu 7 Priemer LIATE PA6G TYČE Tolerancia priemeru Priemerná hmotnosť (kg/m) PA6GH natur ( ) čierny ( ) 36 1, ,60 +0,3 +1,3 45 2, ,60 +0,5 +1,5 55 3, , ,5 +1,8 4, , ,50 +0,7 +2,3 80 6, , ,0 +2,7 8, , ,5 +5,0 11, ,0 3,3 11, ,1 +3,8 14, ,2 +4,1 16, ,5 +5,0 20, ,3 +4,5 22, , ,00 +2,0 +7, , , , ,00 +3,0 +9, , , , ,0 11,0 120, ,00 štandardná dĺžka Tolerancia dĺžky (%) Tolerancia podľa DIN Pozn. Prepočet váhy PA rúr Od vybranej váhy vonkajšieho priemeru odpočítame váhu vnútorného priemeru. Výsledok je váha rúry v dĺžke 1000mm. Pri iných dĺžkach je potrebné prepočítať váhu na základe priamej úmernosti Príklad: PA tyč 600/300x630 Hrúbka steny: ( )/2=150 (Vonkajší priemer 354kg/m - Vnútorný priemer 76kg/m) x 0,63 = 175kg

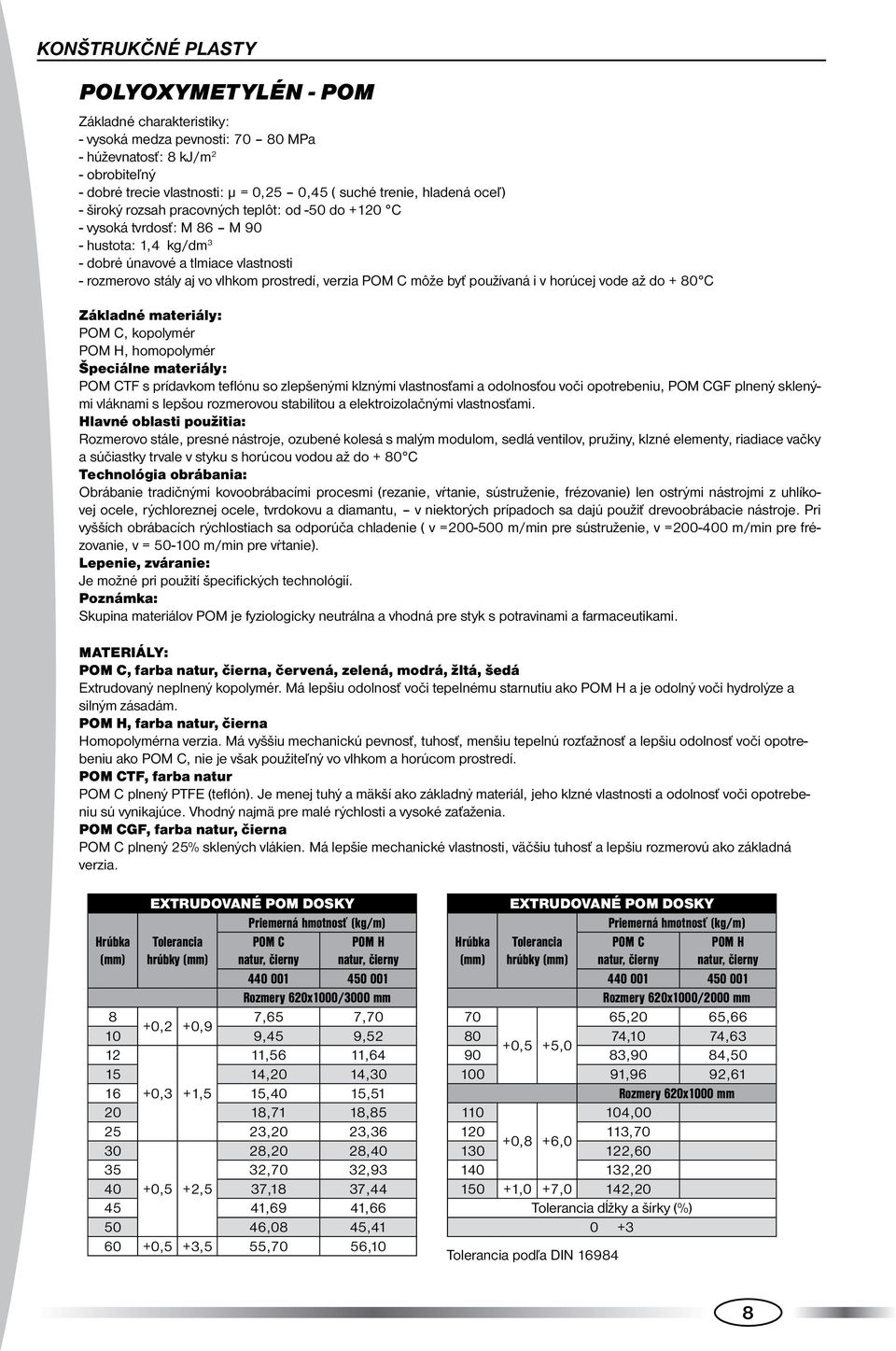

8 KONŠTRUKČNÉ PLASTY POLYOXYMETYLÉN - POM Základné charakteristiky: - vysoká medza pevnosti: MPa - húževnatosť: 8 kj/m 2 - obrobiteľný - dobré trecie vlastnosti: μ = 0,25 0,45 ( suché trenie, hladená oceľ) - široký rozsah pracovných teplôt: od -50 do +120 C - vysoká tvrdosť: M 86 M 90 - hustota: 1,4 kg/dm 3 - dobré únavové a tlmiace vlastnosti - rozmerovo stály aj vo vlhkom prostredí, verzia POM C môže byť používaná i v horúcej vode až do + 80 C Základné materiály: POM C, kopolymér POM H, homopolymér Špeciálne materiály: POM CTF s prídavkom teflónu so zlepšenými klznými vlastnosťami a odolnosťou voči opotrebeniu, POM CGF plnený sklenými vláknami s lepšou rozmerovou stabilitou a elektroizolačnými vlastnosťami. Hlavné oblasti použitia: Rozmerovo stále, presné nástroje, ozubené kolesá s malým modulom, sedlá ventilov, pružiny, klzné elementy, riadiace vačky a súčiastky trvale v styku s horúcou vodou až do + 80 C Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie, v = m/min pre frézovanie, v = m/min pre vŕtanie). Lepenie, zváranie: Je možné pri použití špecifických technológií. Poznámka: Skupina materiálov POM je fyziologicky neutrálna a vhodná pre styk s potravinami a farmaceutikami. Materiály: POM C, farba natur, čierna, červená, zelená, modrá, žltá, šedá Extrudovaný neplnený kopolymér. Má lepšiu odolnosť voči tepelnému starnutiu ako POM H a je odolný voči hydrolýze a silným zásadám. POM H, farba natur, čierna Homopolymérna verzia. Má vyššiu mechanickú pevnosť, tuhosť, menšiu tepelnú rozťažnosť a lepšiu odolnosť voči opotrebeniu ako POM C, nie je však použiteľný vo vlhkom a horúcom prostredí. POM CTF, farba natur POM C plnený PTFE (teflón). Je menej tuhý a mäkší ako základný materiál, jeho klzné vlastnosti a odolnosť voči opotrebeniu sú vynikajúce. Vhodný najmä pre malé rýchlosti a vysoké zaťaženia. POM CGF, farba natur, čierna POM C plnený 25% sklených vlákien. Má lepšie mechanické vlastnosti, väčšiu tuhosť a lepšiu rozmerovú ako základná verzia. EXTRUDOVANÉ POM DOSKY Priemerná hmotnosť (kg/m) Hrúbka Tolerancia hrúbky POM C natur, čierny POM H natur, čierny Rozmery 620x1000/3000 mm 8 7,65 7,70 +0,2 +0,9 10 9,45 9, ,56 11, ,20 14, ,3 +1,5 15,40 15, ,71 18, ,20 23, ,20 28, ,70 32, ,5 +2,5 37,18 37, ,69 41, ,08 45, ,5 +3,5 55,70 56,10 EXTRUDOVANÉ POM DOSKY Priemerná hmotnosť (kg/m) Hrúbka Tolerancia hrúbky POM C natur, čierny POM H natur, čierny Rozmery 620x1000/2000 mm 70 65,20 65, ,10 74,63 +0,5 +5, ,90 84, ,96 92,61 Rozmery 620x1000 mm , ,70 +0,8 +6, , , ,0 +7,0 142,20 Tolerancia dĺžky a šírky (%) 0 +3 Tolerancia podľa DIN

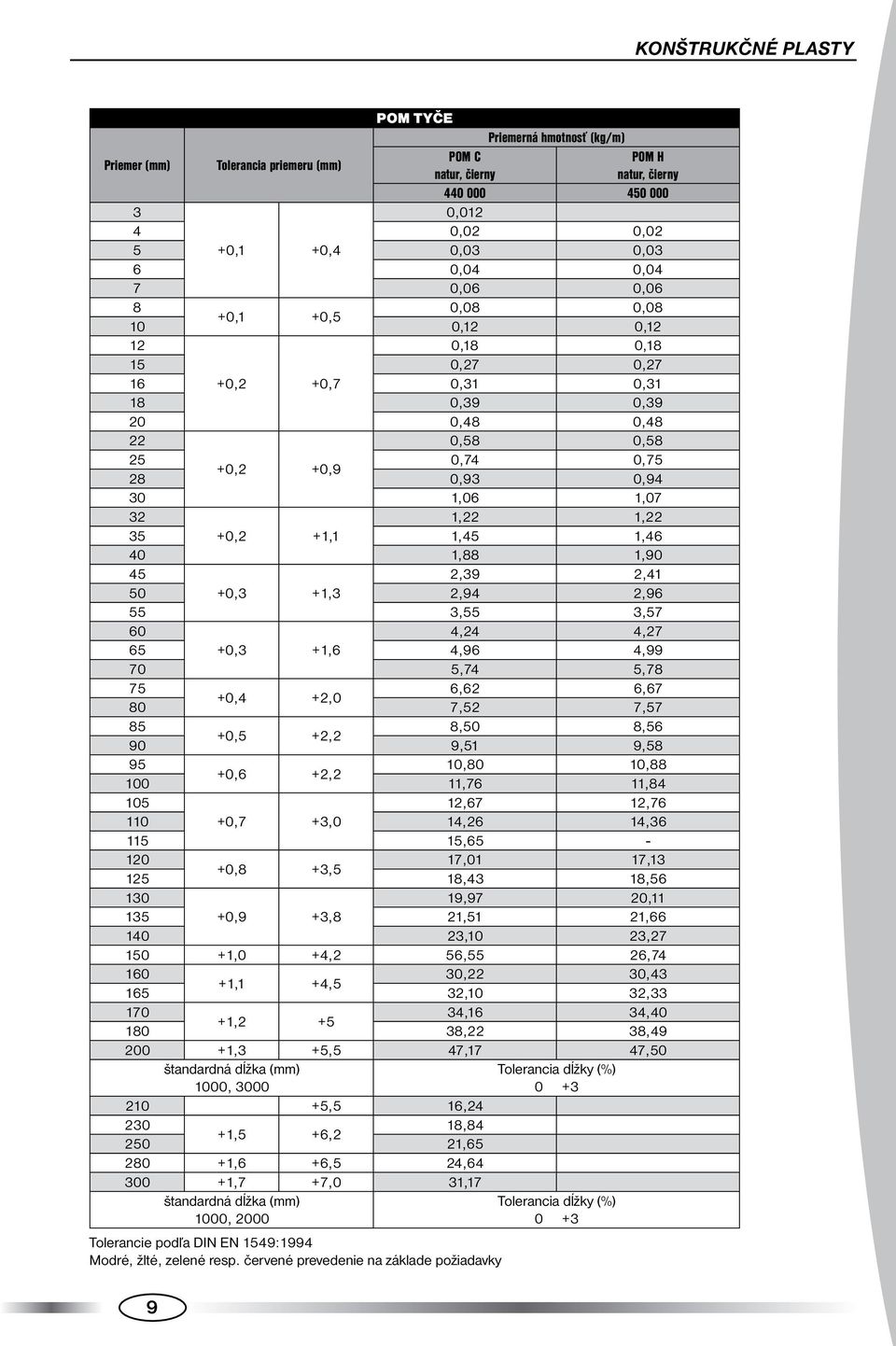

9 KONŠTRUKČNÉ PLASTY POM TYČE Priemer Tolerancia priemeru Priemerná hmotnosť (kg/m) POM C POM H natur, čierny natur, čierny , ,02 0, ,1 +0,4 0,03 0,03 6 0,04 0,04 7 0,06 0,06 8 0,08 0,08 +0,1 +0,5 10 0,12 0, ,18 0, ,27 0, ,2 +0,7 0,31 0, ,39 0, ,48 0, ,58 0, ,74 0,75 +0,2 +0,9 28 0,93 0, ,06 1, ,22 1, ,2 +1,1 1,45 1, ,88 1, ,39 2, ,3 +1,3 2,94 2, ,55 3, ,24 4, ,3 +1,6 4,96 4, ,74 5, ,62 6,67 +0,4 +2,0 80 7,52 7, ,50 8,56 +0,5 +2,2 90 9,51 9, ,80 10,88 +0,6 +2, ,76 11, ,67 12, ,7 +3,0 14,26 14, , ,01 17,13 +0,8 +3, ,43 18, ,97 20, ,9 +3,8 21,51 21, ,10 23, ,0 +4,2 56,55 26, ,22 30,43 +1,1 +4, ,10 32, ,16 34,40 +1, ,22 38, ,3 +5,5 47,17 47,50 štandardná dĺžka Tolerancia dĺžky (%) 1000, ,5 16, ,84 +1,5 +6, , ,6 +6,5 24, ,7 +7,0 31,17 štandardná dĺžka Tolerancia dĺžky (%) 1000, Tolerancie podľa DIN EN 1549:1994 Modré, žlté, zelené resp. červené prevedenie na základe požiadavky 9

10 KONŠTRUKČNÉ PLASTY POM RÚRY Rozmery Dxd Tolerancia priemerov Priemerná hmotnosť (kg/m) POM-C natur, čierny D d x10 0,39 20x12 0,34 20x15 0,26 +1,1-0,4 25x10 0,69 +0,4-1,1 25x15 0,52 30x15 0,85 30x20 0,66 36x16 1,34 36x18 1,10 36x20 1,19 36x25 0,95 40x20 1,50 40x25 1,30 +2,0-0,6 40x30 0,98 +0,6-2,0 45x20 2,03 45x25 1,78 45x35 1,14 50x20 2,60 50x30 2,03 50x40 1,29 56x35 2,52 56x45 1,65 60x30 3,40 60x40 +2,5-0,8 2,60 60x50 +0,8-2,5 1,64 66x30 4,07 66x40 3,54 66x50 2,55 70x30 4,90 70x35 4,42 70x40 4,18 70x50 3,22 70x60 2,05 +3,0-0,8 70x45 4,00 +0,8-3,0 75x50 4,08 75x60 2,86 80x50 4,96 80x60 3,77 80x70 2,36 85x40 7,17 85x50 6,21 85x60 5,04 85x70 3,64 90x50 7,20 90x70 4,66 95x60 7,15 95x80 +3,6-1,6 4,11 100x60 +1,2-5,0 8,81 100x70 6,88 100x80 5,20 105x60 9,49 105x70 8,00 105x90 4,58 115x80 9,01 115x100 5,05 125x50 16,10 +4,5-2,0 125x80 12,00 +1,5-6,5 125x100 8,12 POM RÚRY Rozmery Dxd Tolerancia priemerov Priemerná hmotnosť (kg/m) POM-C natur, čierny D d x70 18,16 140x80 16,77 140x90 14,72 140x100 12,86 140x120 +4,5-2,0 8,04 150x60 +1,5-6,5 22,90 150x80 19,86 150x100 16,00 150x120 11,02 150x130 6,20 160x70 25,51 160x80 23,74 160x100 19,90 160x130 12,49 165x70 26,00 +4,5-2,2 170x90 25,80 +1,5-7,5 170x140 13,78 180x90 29,76 180x120 23,02 180x140 17,33 180x160 10,80 200x100 36,76 200x120 32,30 200x130 29,77 200x140 25,55 200x150 23,32 +6,0-2,5 200x160 19,93 +2,2-8,5 200x170 14,90 200x180 12,73 210x125 36,42 210x180 17,30 220x180 22,49 230x200 19,56 240x180 28,10 240x200 24,25 250x150 +9,0-3,0 50,48 250x170 +3,0-9,0 44,05 250x200 31,83 250x220 22,50 260x235 18,36 280x200 50,57 +9,0 / -3,0 / 280x220 34,00 +3,0-10,0 280x250 25,66 310x210 57,50 310x220 62,36 310x260 40,76 310x270 35,28 +9,0-3,0 330x200 83,30 +3,0-12,0 330x270 48,69 350x240 82,86 350x280 59,83 350x310 40,16 370x ,0-4,0 48,10 štandardná dĺžka Tolerancia dĺžky (%) D<140mm L = D>140mm L = Tolerancia podľa DIN EN 1549:1994 Všetky rozmery dodávané len na základe dopytu 10

11 KONŠTRUKČNÉ PLASTY VYSOKOMOLEKULÁRNY POLYETYLÉN UHMW PE Základné charakteristiky: - pevnosť: MPa - vysoká húževnatosť - obrobiteľný, odolný voči poveternostným vplyvom - dobré trecie vlastnosti: μ = 0,2 0,3 ( suché trenie, hladená oceľ) - široký rozsah pracovných teplôt: od -80 do +110 C - tvrdosť: D 60 D 65 - hustota: 0,96 kg/dm 3 - dobré tlmiace vlastnosti - rozmerovo stály aj vo vlhkom prostredí, dobrá odolnosť voči chemikáliám - fyziologicky neutrálny, vhodný pre styk s potravinami a farmaceutikami Základné materiály: PE HD 500, menšia odolnosť voči opotrebeniu, široko používaný v potravinárstve a mäsopriemysle PE HD 1000, ideálny materiál pre šmykľavky na dopravu abrazívneho materiálu Špeciálne materiály: PE HD 500R, 1000R, materiály s prídavkom recyklátu, oproti základným materiálom nižšie mechanické vlastnosti, ale ekonomicky výhodnejšie. Hlavné oblasti použitia: Klzné ložiská, rezacie stoly (potravinárstvo, mäsopriemysel), obloženie šmykľaviek a kontajnerov, kladky, málo zaťažené ozubené kolesá, tieniaci materiál v elektro a nukleárnom priemysle. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Zváranie: Je možné pri použití špecifických technológií. Lepenie: Neodporúča sa. Materiály: PE HD300, farba biela Priemerná molekulová hmotnosť g. Nižšie mechanické charakteristiky, je určený pre malé zaťaženia, vysoko ekonomický. PE HD500, farba natur, čierna Priemerná molekulová hmotnosť g. Poskytuje ideálnu kombináciu tuhosti, húževnatosti a odolnosti voči abrazívnemu opotrebeniu. Je dobre zvariteľný, vhodný pre potravinárstvo, chemický a elektropriemysel. PE HD500R, farba čierna, zelená Priemerná molekulová hmotnosť g. Obsahuje časť recyklovaného materiálu, jeho charakteristiky sú nižšie než u základného materiálu, ale je ekonomicky výhodnejší než PE HD500. PE HD1000, farba natur, čierna, zelená Priemerná molekulová hmotnosť g. V porovnaní s PE HD500 je extrémne tvrdý i pri teplotách pod -200 C a odolnosti voči abrazívnemu opotrebeniu je lepšia. PE HD1000R, farba čierna, zelená Priemerná molekulová hmotnosť g. Obsahuje časť recyklovaného materiálu, jeho mechanické vlastnosti a ekonomická výhodnosť ležia medzi PE HD500 a PE HD

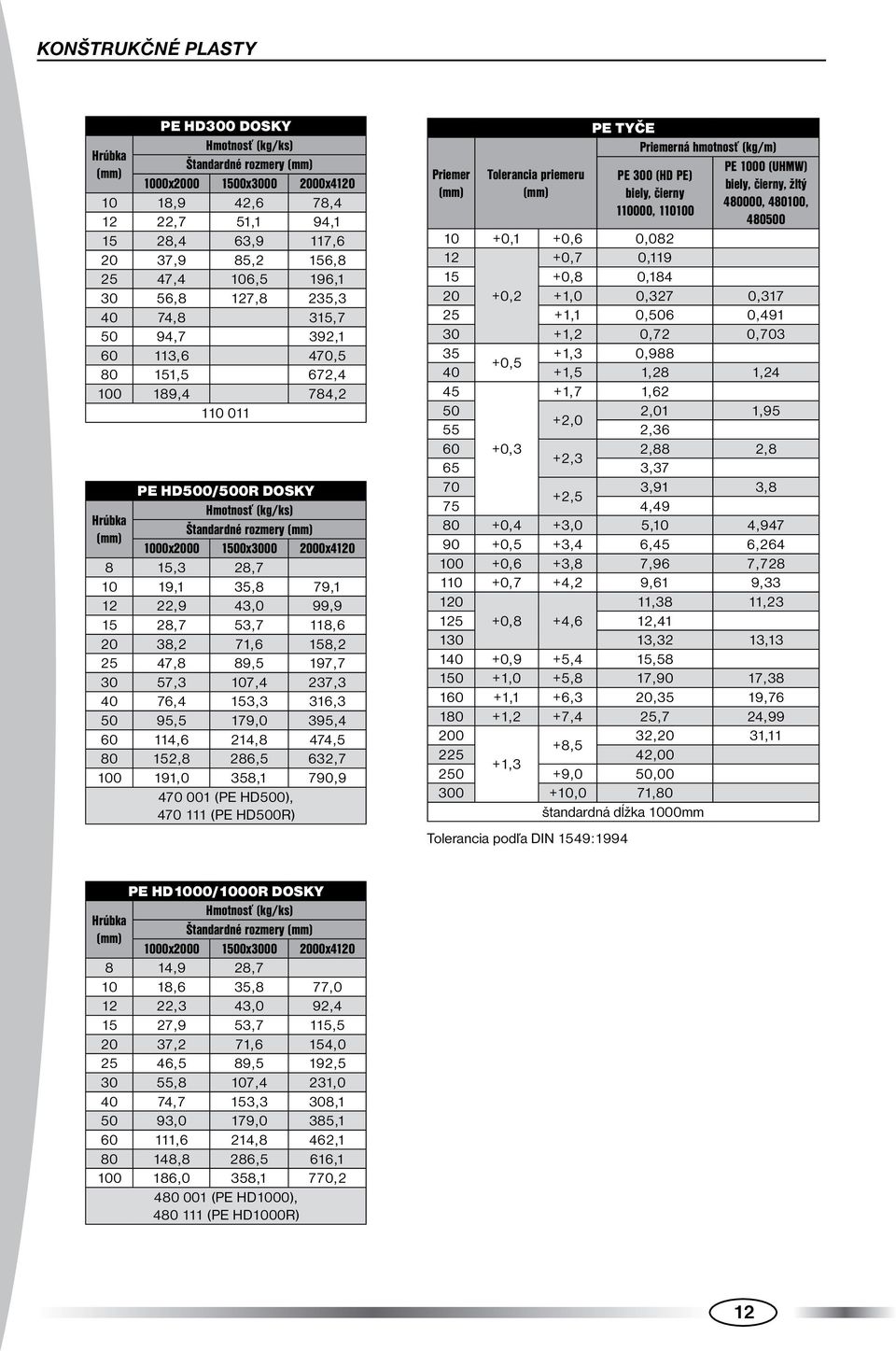

12 KONŠTRUKČNÉ PLASTY PE HD300 DOSKY Hmotnosť (kg/ks) Hrúbka Štandardné rozmery 1000x x x ,9 42,6 78, ,7 51,1 94, ,4 63,9 117, ,9 85,2 156, ,4 106,5 196, ,8 127,8 235, ,8 315, ,7 392, ,6 470, ,5 672, ,4 784, PE HD500/500R DOSKY Hmotnosť (kg/ks) Hrúbka Štandardné rozmery 1000x x x ,3 28, ,1 35,8 79, ,9 43,0 99, ,7 53,7 118, ,2 71,6 158, ,8 89,5 197, ,3 107,4 237, ,4 153,3 316, ,5 179,0 395, ,6 214,8 474, ,8 286,5 632, ,0 358,1 790, (PE HD500), (PE HD500R) Priemer Tolerancia priemeru PE TYČE Priemerná hmotnosť (kg/m) PE 300 (HD PE) biely, čierny , PE 1000 (UHMW) biely, čierny, žltý , , ,1 +0,6 0, ,7 0, ,8 0, ,2 +1,0 0,327 0, ,1 0,506 0, ,2 0,72 0, ,3 0,988 +0, ,5 1,28 1, ,7 1, ,01 1,95 +2,0 55 2, ,3 2,88 2,8 +2,3 65 3, ,91 3,8 +2,5 75 4, ,4 +3,0 5,10 4, ,5 +3,4 6,45 6, ,6 +3,8 7,96 7, ,7 +4,2 9,61 9, ,38 11, ,8 +4,6 12, ,32 13, ,9 +5,4 15, ,0 +5,8 17,90 17, ,1 +6,3 20,35 19, ,2 +7,4 25,7 24, ,20 31,11 +8, ,00 +1, ,0 50, ,0 71,80 štandardná dĺžka 1000mm Tolerancia podľa DIN 1549:1994 PE HD1000/1000R DOSKY Hmotnosť (kg/ks) Hrúbka Štandardné rozmery 1000x x x ,9 28, ,6 35,8 77, ,3 43,0 92, ,9 53,7 115, ,2 71,6 154, ,5 89,5 192, ,8 107,4 231, ,7 153,3 308, ,0 179,0 385, ,6 214,8 462, ,8 286,5 616, ,0 358,1 770, (PE HD1000), (PE HD1000R) 12

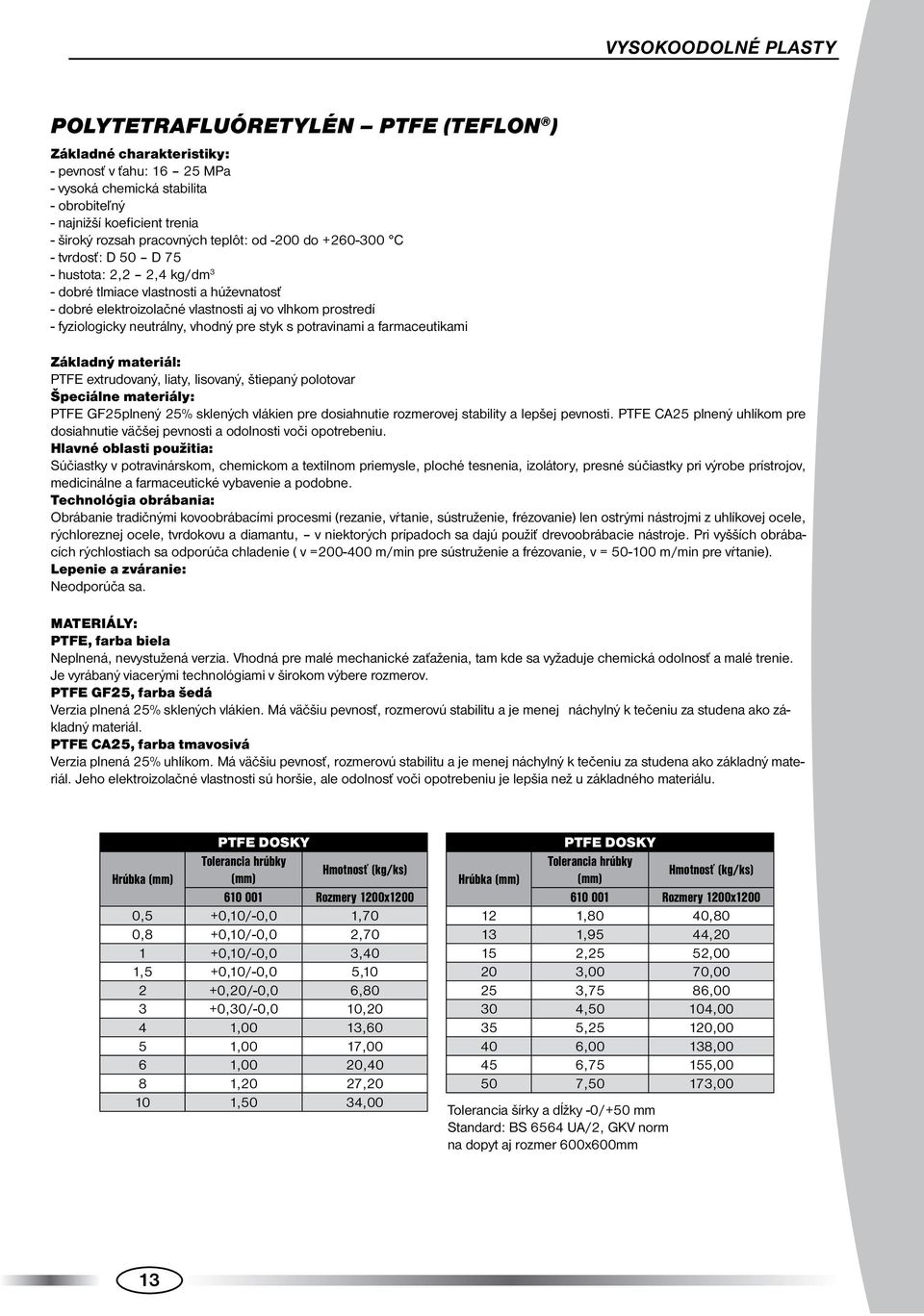

13 vysokoodolné PLASTY POLYTETRAFLUÓRETYLÉN PTFE (TEFLON ) Základné charakteristiky: - pevnosť v ťahu: MPa - vysoká chemická stabilita - obrobiteľný - najnižší koeficient trenia - široký rozsah pracovných teplôt: od -200 do C - tvrdosť: D 50 D 75 - hustota: 2,2 2,4 kg/dm 3 - dobré tlmiace vlastnosti a húževnatosť - dobré elektroizolačné vlastnosti aj vo vlhkom prostredí - fyziologicky neutrálny, vhodný pre styk s potravinami a farmaceutikami Základný materiál: PTFE extrudovaný, liaty, lisovaný, štiepaný polotovar Špeciálne materiály: PTFE GF25plnený 25% sklených vlákien pre dosiahnutie rozmerovej stability a lepšej pevnosti. PTFE CA25 plnený uhlíkom pre dosiahnutie väčšej pevnosti a odolnosti voči opotrebeniu. Hlavné oblasti použitia: Súčiastky v potravinárskom, chemickom a textilnom priemysle, ploché tesnenia, izolátory, presné súčiastky pri výrobe prístrojov, medicinálne a farmaceutické vybavenie a podobne. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Lepenie a zváranie: Neodporúča sa. Materiály: PTFE, farba biela Neplnená, nevystužená verzia. Vhodná pre malé mechanické zaťaženia, tam kde sa vyžaduje chemická odolnosť a malé trenie. Je vyrábaný viacerými technológiami v širokom výbere rozmerov. PTFE GF25, farba šedá Verzia plnená 25% sklených vlákien. Má väčšiu pevnosť, rozmerovú stabilitu a je menej náchylný k tečeniu za studena ako základný materiál. PTFE CA25, farba tmavosivá Verzia plnená 25% uhlíkom. Má väčšiu pevnosť, rozmerovú stabilitu a je menej náchylný k tečeniu za studena ako základný materiál. Jeho elektroizolačné vlastnosti sú horšie, ale odolnosť voči opotrebeniu je lepšia než u základného materiálu. PTFE DOSKY Tolerancia hrúbky Hrúbka Hmotnosť (kg/ks) Rozmery 1200x1200 0,5 +0,10/-0,0 1,70 0,8 +0,10/-0,0 2, ,10/-0,0 3,40 1,5 +0,10/-0,0 5, ,20/-0,0 6, ,30/-0,0 10,20 4 1,00 13,60 5 1,00 17,00 6 1,00 20,40 8 1,20 27, ,50 34,00 PTFE DOSKY Tolerancia hrúbky Hrúbka Hmotnosť (kg/ks) Rozmery 1200x ,80 40, ,95 44, ,25 52, ,00 70, ,75 86, ,50 104, ,25 120, ,00 138, ,75 155, ,50 173,00 Tolerancia šírky a dĺžky -0/+50 mm Standard: BS 6564 UA/2, GKV norm na dopyt aj rozmer 600x600mm 13

14 vysokoodolné PLASTY EXTRUDOVANÉ PTFE N TYČE Priemer Tolerancia priemeru Hmotnosť (kg/m) 4 +0,3/-0,0 0, ,3/-0,0 0, ,4/-0,0 0, ,4/-0,0 0, ,4/-0,0 0, ,4/-0,0 0,143 9,5 +0,4/-0,0 0, ,4/-0,0 0, ,8/-0,0 0, ,8/-0,0 0,270 12,75 +0,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,8/-0,0 0, ,2/-0,0 0, ,2/-0,0 1, ,2/-0,0 1, ,2/-0,0 1, ,6/-0,0 1, ,6/-0,0 2, ,6/-0,0 2, ,6/-0,0 2, /-0,0 3, /-0,0 4, ,4/-0,0 5, ,4/-0,0 6, ,8/-0,0 7, ,8/-0,0 8, ,2/-0,0 9, ,2/-0,0 11, ,6/-0,0 14, /-0,0 17, /-0,0 21, /-0,0 25,120 štandardná dĺžka D<25mm L = 2000 D>25mm L = 1000/2000 Standard: BS 6564 UA/2, GKV norm LIATE PTFE N TYČE Priemer Dĺžka Hmotnosť (kg/m) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 Standard: BS 6564 UA/2, GKV norm 14

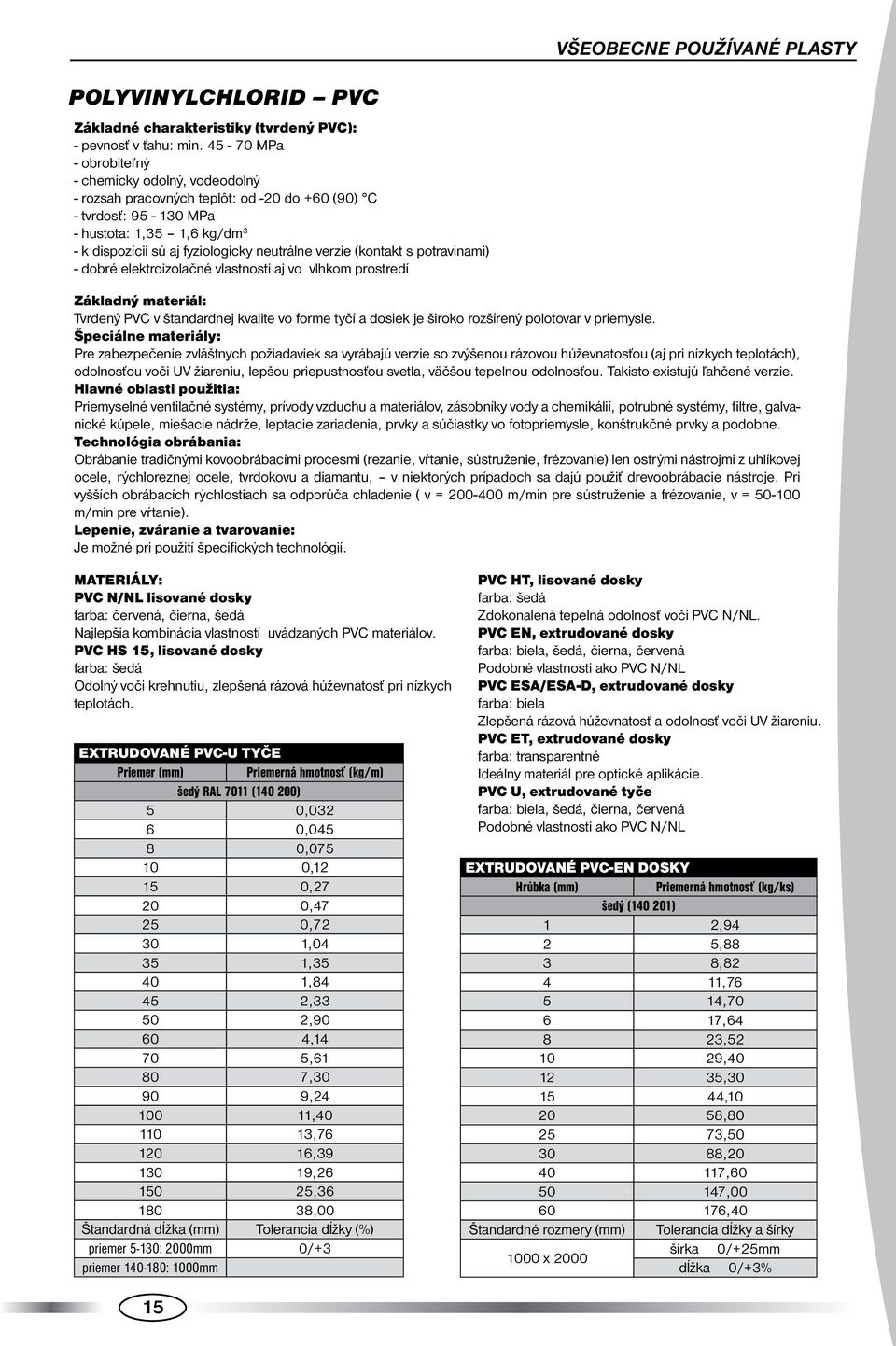

15 VŠEOBECNE POUŽÍVANÉ PLASTY POLYVINYLCHLORID PVC Základné charakteristiky (tvrdený PVC): - pevnosť v ťahu: min MPa - obrobiteľný - chemicky odolný, vodeodolný - rozsah pracovných teplôt: od -20 do +60 (90) C - tvrdosť: MPa - hustota: 1,35 1,6 kg/dm 3 - k dispozícii sú aj fyziologicky neutrálne verzie (kontakt s potravinami) - dobré elektroizolačné vlastnosti aj vo vlhkom prostredí Základný materiál: Tvrdený PVC v štandardnej kvalite vo forme tyčí a dosiek je široko rozšírený polotovar v priemysle. Špeciálne materiály: Pre zabezpečenie zvláštnych požiadaviek sa vyrábajú verzie so zvýšenou rázovou húževnatosťou (aj pri nízkych teplotách), odolnosťou voči UV žiareniu, lepšou priepustnosťou svetla, väčšou tepelnou odolnosťou. Takisto existujú ľahčené verzie. Hlavné oblasti použitia: Priemyselné ventilačné systémy, prívody vzduchu a materiálov, zásobníky vody a chemikálií, potrubné systémy, filtre, galvanické kúpele, miešacie nádrže, leptacie zariadenia, prvky a súčiastky vo fotopriemysle, konštrukčné prvky a podobne. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Lepenie, zváranie a tvarovanie: Je možné pri použití špecifických technológií. Materiály: PVC N/NL lisované dosky farba: červená, čierna, šedá Najlepšia kombinácia vlastností uvádzaných PVC materiálov. PVC HS 15, lisované dosky farba: šedá Odolný voči krehnutiu, zlepšená rázová húževnatosť pri nízkych teplotách. EXTRUDOVANÉ PVC-U TYČE Priemer Priemerná hmotnosť (kg/m) šedý RAL 7011 ( ) 5 0, , , , , , , , , , , , , , , , , , , , , ,00 Štandardná dĺžka Tolerancia dĺžky (%) priemer 5-130: 2000mm 0/+3 priemer : 1000mm PVC HT, lisované dosky farba: šedá Zdokonalená tepelná odolnosť voči PVC N/NL. PVC EN, extrudované dosky farba: biela, šedá, čierna, červená Podobné vlastnosti ako PVC N/NL PVC ESA/ESA-D, extrudované dosky farba: biela Zlepšená rázová húževnatosť a odolnosť voči UV žiareniu. PVC ET, extrudované dosky farba: transparentné Ideálny materiál pre optické aplikácie. PVC U, extrudované tyče farba: biela, šedá, čierna, červená Podobné vlastnosti ako PVC N/NL EXTRUDOVANÉ PVC-EN DOSKY Hrúbka Priemerná hmotnosť (kg/ks) šedý ( ) 1 2,94 2 5,88 3 8, , , , , , , , , , , , , ,40 Štandardné rozmery Tolerancia dĺžky a šírky šírka 0/+25mm 1000 x 2000 dĺžka 0/+3% 15

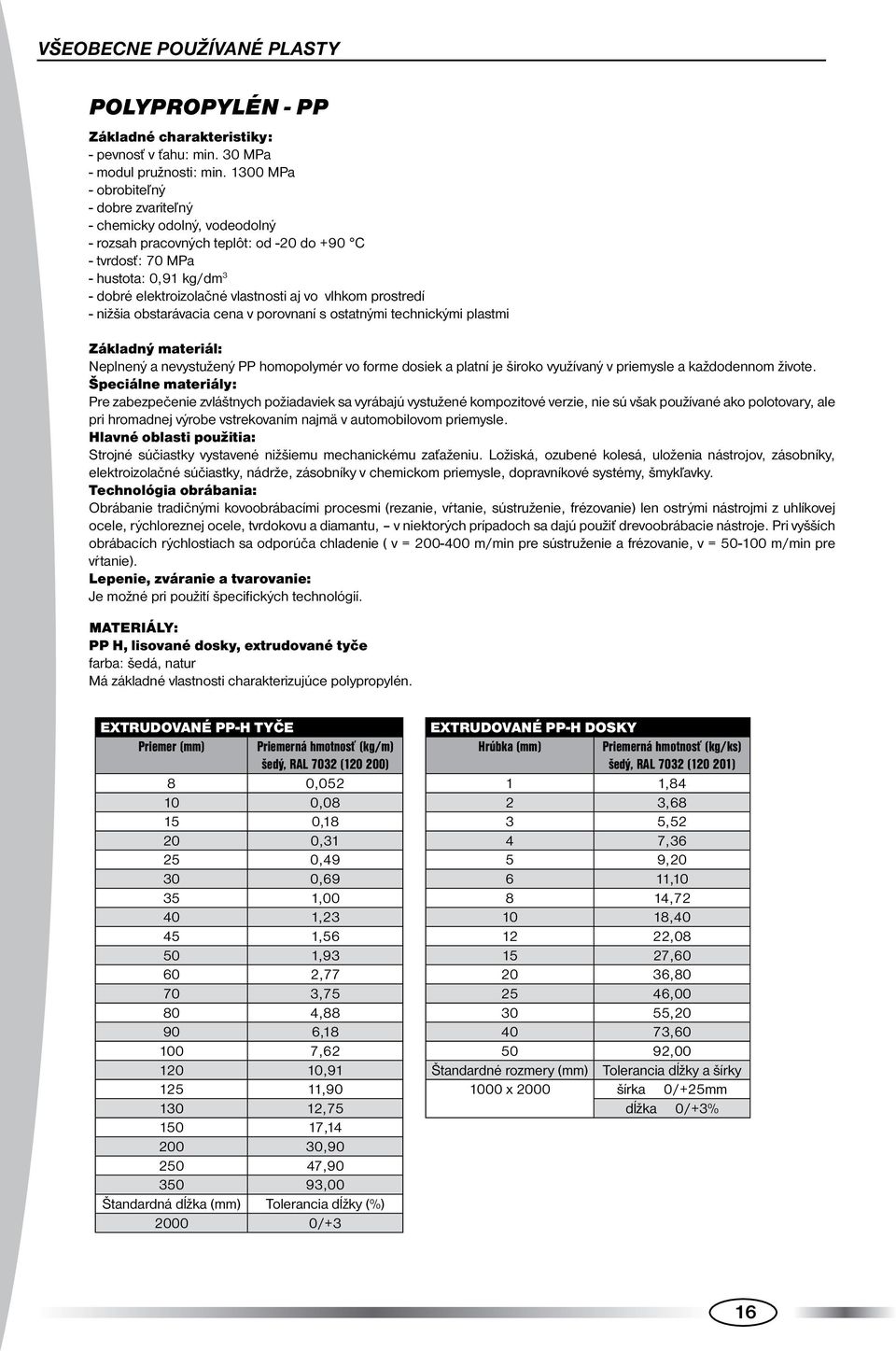

16 VŠEOBECNE POUŽÍVANÉ PLASTY POLYPROPYLÉN - PP Základné charakteristiky: - pevnosť v ťahu: min. 30 MPa - modul pružnosti: min MPa - obrobiteľný - dobre zvariteľný - chemicky odolný, vodeodolný - rozsah pracovných teplôt: od -20 do +90 C - tvrdosť: 70 MPa - hustota: 0,91 kg/dm 3 - dobré elektroizolačné vlastnosti aj vo vlhkom prostredí - nižšia obstarávacia cena v porovnaní s ostatnými technickými plastmi Základný materiál: Neplnený a nevystužený PP homopolymér vo forme dosiek a platní je široko využívaný v priemysle a každodennom živote. Špeciálne materiály: Pre zabezpečenie zvláštnych požiadaviek sa vyrábajú vystužené kompozitové verzie, nie sú však používané ako polotovary, ale pri hromadnej výrobe vstrekovaním najmä v automobilovom priemysle. Hlavné oblasti použitia: Strojné súčiastky vystavené nižšiemu mechanickému zaťaženiu. Ložiská, ozubené kolesá, uloženia nástrojov, zásobníky, elektroizolačné súčiastky, nádrže, zásobníky v chemickom priemysle, dopravníkové systémy, šmykľavky. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Lepenie, zváranie a tvarovanie: Je možné pri použití špecifických technológií. Materiály: PP H, lisované dosky, extrudované tyče farba: šedá, natur Má základné vlastnosti charakterizujúce polypropylén. EXTRUDOVANÉ PP-H TYČE Priemer Priemerná hmotnosť (kg/m) šedý, RAL 7032 ( ) 8 0, , , , , , , , , , , , , , , , , , , , , ,00 Štandardná dĺžka Tolerancia dĺžky (%) /+3 EXTRUDOVANÉ PP-H DOSKY Hrúbka Priemerná hmotnosť (kg/ks) šedý, RAL 7032 ( ) 1 1,84 2 3,68 3 5,52 4 7,36 5 9, , , , , , , , , , ,00 Štandardné rozmery Tolerancia dĺžky a šírky 1000 x 2000 šírka 0/+25mm dĺžka 0/+3% 16

17 VŠEOBECNE POUŽÍVANÉ PLASTY POLYMETYLMETAKRYLÁT PMMA (PLEXISKLO) Základné charakteristiky: - pevnosť v ťahu: min. 45 MPa - modul pružnosti: min MPa - obrobiteľný - chemicky odolný, vodeodolný - rozsah pracovných teplôt: od -20 do +90 C - tvrdosť: MPa - hustota: 1,19 kg/dm 3 - dobré elektroizolačné vlastnosti aj vo vlhkom prostredí, nízka nasiakavosť - vynikajúce optické vlastnosti - nižšia obstarávacia cena v porovnaní s polykarbonátmi (PC) Základný materiál: Tradičný širokorozšírený materiál v priemysle a každodennom živote, najmä ako bezpečnostné zasklenie a konštrukčné súčiastky. Číry má svetelnú priepustnosť 92%, veľkú povrchovú tvrdosť a odolnosť voči poškriabaniu. Je stabilný v tropických podmienkach, má vynikajúce a konštantné elektroizolačné vlastnosti. Široké možnosti obrábania. Poznámka: Pre zabezpečenie využiteľnosti je potrebné počítať s tým, že PMMA nie je odolný voči pare, po zapálení horí jasným plameňom, je náchylný na korozívny vznik trhlín a praskanie. V porovnaní s polykarbonátmi je krehký, je citlivý na vznik lokálnych napätí pri obrábaní, ľahko praská. Hlavné oblasti použitia: Súčiastky strojov a prístrojov s malým mechanickým napätím, uloženia nástrojov, kryty, bezpečnostné zasklenia, zariadenia používané v zábavnom a reklamnom priemysle a podobne. Technológia obrábania: Obrábanie tradičnými kovoobrábacími procesmi (rezanie, vŕtanie, sústruženie, frézovanie) len ostrými nástrojmi z uhlíkovej ocele, rýchloreznej ocele, tvrdokovu a diamantu, v niektorých prípadoch sa dajú použiť drevoobrábacie nástroje. Pri vyšších obrábacích rýchlostiach sa odporúča chladenie ( v = m/min pre sústruženie a frézovanie, v = m/min pre vŕtanie). Ostré hrany a rohy musia byť zaoblené s minimálnym polomerom 1-2mm. Dá sa vákuovo a tepelne tvarovať. Lepenie, zváranie: Je možné pri použití špecifických technológií. Materiály: PMMA, extrudované dosky farba: číra, opál, na požiadanie v rôznych farebných prevedeniach Ponúka optimálnu kombináciu uvedených charakteristík pre široký výber aplikácií. EXTRUDOVANÉ PMMA DOSKY Hrúbka Priemerná hmotnosť (kg/ks) 1000x2000mm (číra) Priemerná hmotnosť (kg/ks) 1000x1500mm (číra) 2 4,76 3,57 3 7,14 5,36 4 9,52 7, ,9 8, ,28 10, ,04 14, ,8 17,85 Štandardné rozmery Tolerancia dĺžky a šírky Tolerancia dĺžky a šírky 1000x1500, 1000x2000 šírka 0/+25mm šírka 0/+25mm dĺžka 0/+3% dĺžka 0/+3% 17

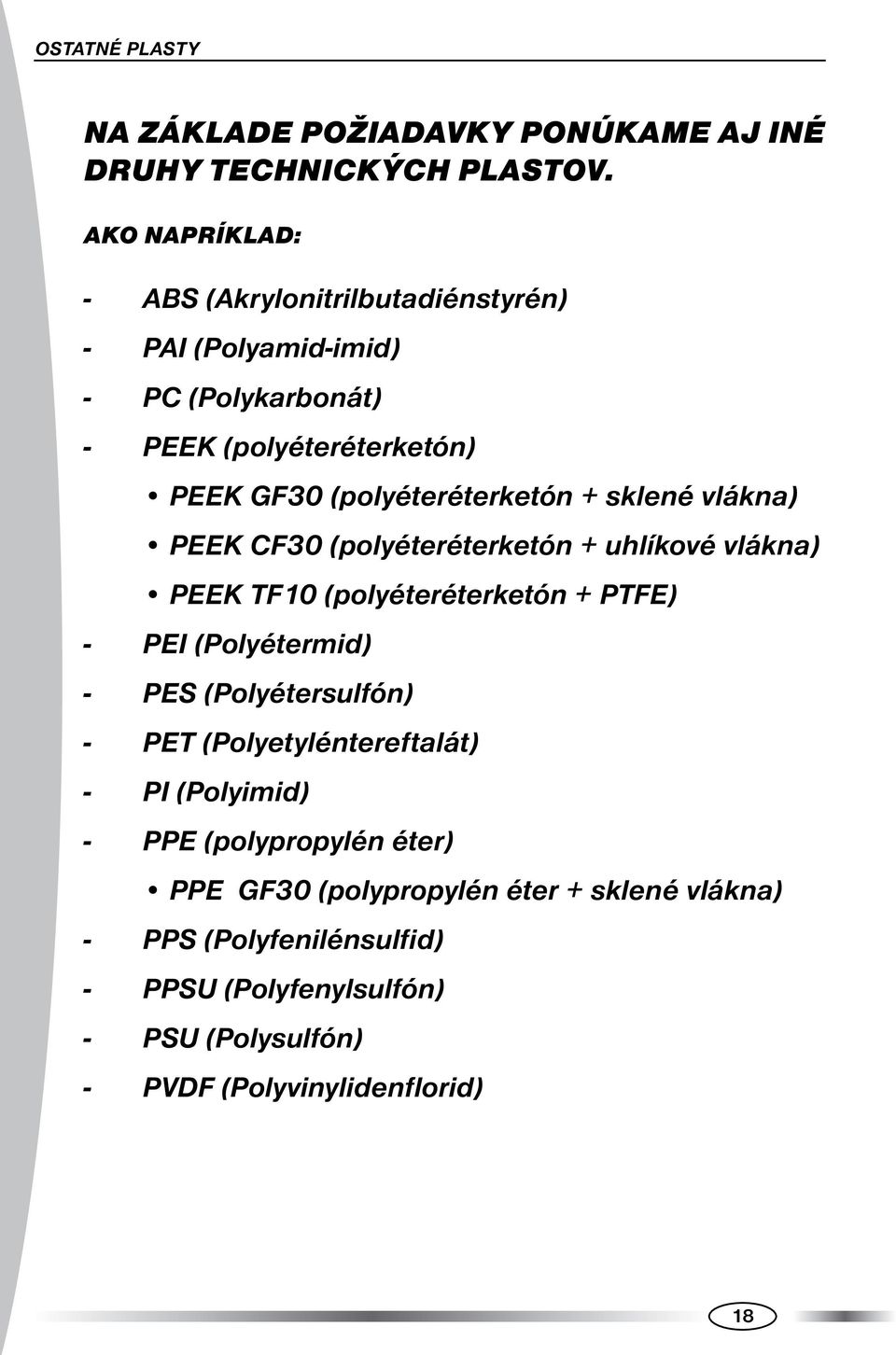

18 OSTATNÉ PLASTY Na základe požiadavky ponúkame aj INÉ druhy technických plastov. AKO NAPRÍKLAD: - ABS (Akrylonitrilbutadiénstyrén) - PAI (Polyamid-imid) - PC (Polykarbonát) - PEEK (polyéteréterketón) PEEK GF30 (polyéteréterketón + sklené vlákna) PEEK CF30 (polyéteréterketón + uhlíkové vlákna) PEEK TF10 (polyéteréterketón + PTFE) - PEI (Polyétermid) - PES (Polyétersulfón) - PET (Polyetyléntereftalát) - PI (Polyimid) - PPE (polypropylén éter) PPE GF30 (polypropylén éter + sklené vlákna) - PPS (Polyfenilénsulfid) - PPSU (Polyfenylsulfón) - PSU (Polysulfón) - PVDF (Polyvinylidenflorid) 18
