Χαρακτηριστικά Παλετών του Οίκου SISMEBI

Transcript

1 Χαρακτηριστικά Παλετών του Οίκου SISMEBI Συνήθης Χωρητικότητα παλέτας: 588 φιάλες 0,75lt (στα 75,9 mm διαμέτρου) Η Παλέτα δέχεται όλες τις φιάλες (σε 3 επίπεδα) που έχουν ύψος έως 330 mm. Αδρανείς σε οσμές, μύκητες και βακτήρια και τελείως ανακυκλώσιμες. Ανθεκτικές στην διάβρωση σε υγρό περιβάλλον. Είναι εξοπλισμένες με 2 ενδιάμεσες σχάρες που ξεχωρίζουν τις φιάλες, όπως επίσης και μία 3 η που κλείνει με ασφάλεια τους λαιμούς τους. Είναι ανατρεπόμενες προκειμένου να αποθηκευτούν οι φιάλες σε οριζόντια θέση και να επιτευχθεί η προσδοκώμενη παλαίωση. Στοιβάζονται έως 5 καθ ύψος. Μπορούν να ανατρέψουν κωνικές φιάλες με την προσθήκη απλών μεταλλικών βεργών. Έχουν συμπαγή κατασκευή περιλαμβάνοντας μεγάλο αριθμό σημείων στήριξης μέσω δοκαριών και τραβερσών για να μην υπάρχει καμία παραμόρφωση κατά την ανατροπή. Η συναρμολόγηση γίνεται με την απλή ανάπτυξη της εμπρόσθιας και πίσω πλευράς και με την απλή τοποθέτηση των 2 πλαϊνών μερών. Η ένωση των μερών γίνεται με την τεχνολογία συνεχούς συγκόλλησης (MAG) που προσφέρει ομοιογένεια και μεγάλη αντίσταση στις καταπονήσεις της φόρτωσης και των χειρισμών ανατροπής. Είναι ανατρεπόμενες και αναδιπλούμενες. Όταν δεν χρησιμοποιούνται μπορούν να αναδιπλωθούν καταλαμβάνοντας ελάχιστο όγκο- και να παλεταριστούν σε ύψος όσος και το ύψος του χώρου. Έχουν από μία εμπρόσθια πόρτα για ευκολότερη πρόσβαση στο εσωτερικό. Φέρουν πόδια στήριξης όπως επίσης και λαβές που βοηθούν να γίνει εύκολο κι ασφαλές το παλετάρισμά τους όταν είναι σε οριζόντια θέση, κλειδώνοντας μεταξύ τους. Διευκολύνουν την καθαριότητα των φιαλών. Η παλέτα δέχεται πάνω από 200 τύπους φιαλών 0,75lt και αυτό επιτυγχάνεται αλλάζοντας - ανάλογα με τον τύπο της φιάλης - μόνον την εξωτερική σχάρα συγκράτησης των λαιμών των φιαλών εφόσον χρειάζεται. Η παλέτα μπορεί να δεχθεί φιάλες 0,375 lt και 0,50 lt σε περισσότερα επίπεδα. Βάρος: 84.5 kg

2 Εξωτερικές διαστάσεις: Πλάτος mm X Υψος mm X Βάθος mm Εσωτερικές διαστάσεις: Πλάτος 945 mm X Υψος 980 mm X Βάθος mm ΠΙΣΤΟΠΟΙΗΣΕΙΣ 1. ΒΑΦΗΣ. Η Εταιρία AKZO NOBEL πραγματοποιεί tests οξείδωσης σε δωμάτιο με 35 βαθμούς θερμοκρασία, 1 bar πίεση και σε περιβάλλον με 5% Nacl. Τα αποτελέσματα δείχνουν ότι ξεπερνά η παλέτα τις ώρες μέχρι την εμφάνιση οξείδωσης όταν οι άλλοι τρόποι βαφής (πχ ηλεκτρολυτικό γαλβάνισμα) άλλων Εταιριών είναι στις ώρες. 2. ΑΝΤΟΧΗΣ. Το INSTITUTO TECNICO DE LA CONSTRUCCION S.A. πραγματοποεί tests πίεσης πάνω στην παλέτα και υπολογίζει στα kg το βάρος σε ύψος 5 παλετών φορτωμένων με φιάλες που ασκείται στα ποδαράκια της κάτω παλέτας. Τa tests δείχνουν ότι οι παραμορφώσεις ξεκινούν στα kg δηλ μπορούν να σηκώσουν 1,6 φορές περισσότερο. 3. ΣΥΓΚΟΛΛΗΣΕΩΝ. Η Εταιρία AIR LIQUIDE πιστοποιεί ως ικανοποιητικά την μεθοδολογία και εφαρμογή υλικών κατά την διαδικασία των συγκολλήσεων.

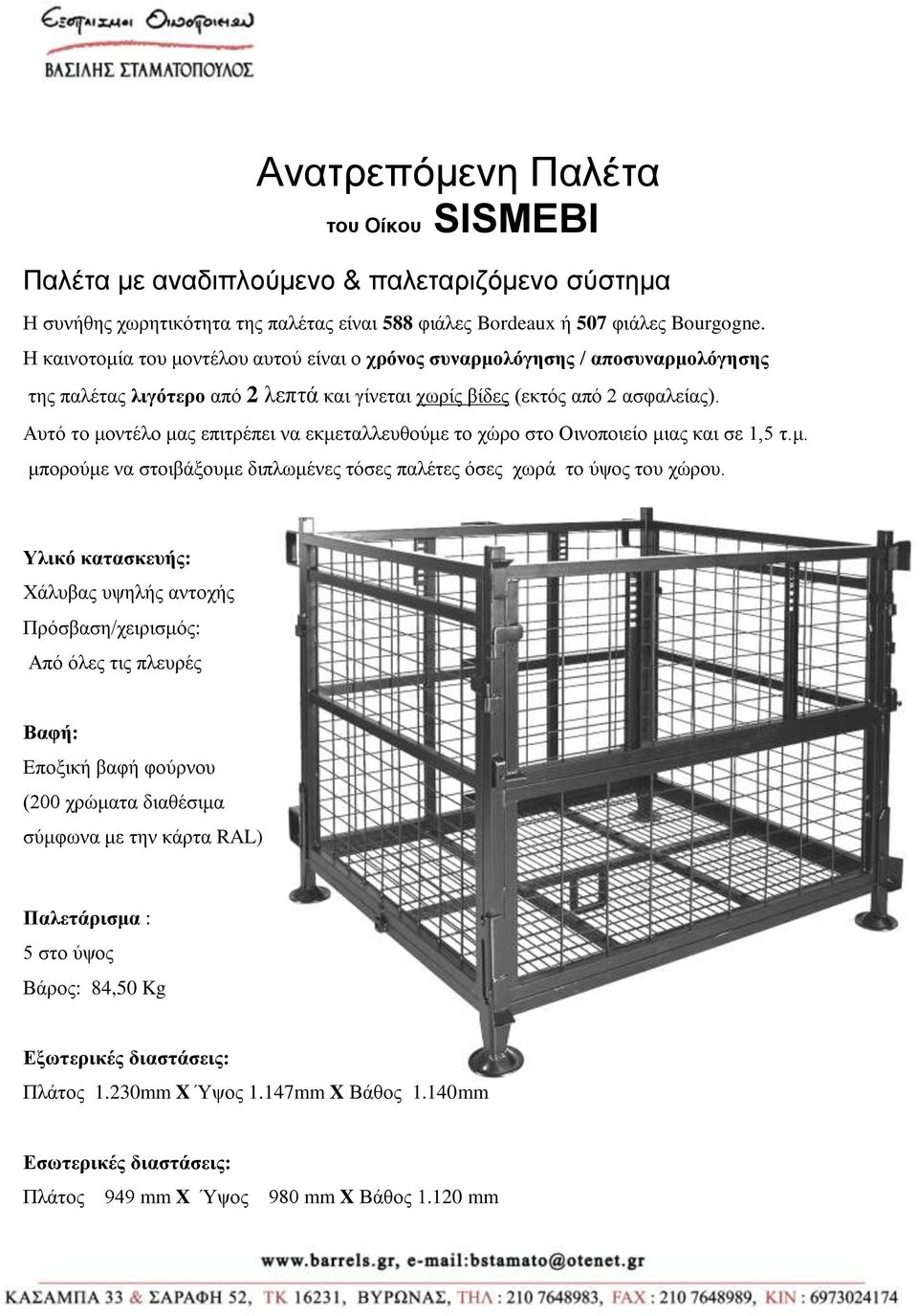

3 Αναηρεπόμενη Παλέηα του Οίκου SISMEBI Παλέηα με αναδιπλούμενο & παλεηαριζόμενο ζύζηημα Η ζςνήθηρ συπηηικόηηηα ηηρ παλέηαρ είναι 588 θιάλερ Bordeaux ή 507 θιάλερ Bourgogne. Η καινοηομία ηος μονηέλος αςηού είναι ο σπόνορ ζςναπμολόγηζηρ / αποζςναπμολόγηζηρ ηηρ παλέηαρ λιγόηεπο από 2 λεπηά και γίνεηαι συπίρ βίδερ (εκηόρ από 2 αζθαλείαρ). Αςηό ηο μονηέλο μαρ επιηπέπει να εκμεηαλλεςθούμε ηο σώπο ζηο Οινοποιείο μιαρ και ζε 1,5 η.μ. μποπούμε να ζηοιβάξοςμε διπλυμένερ ηόζερ παλέηερ όζερ συπά ηο ύτορ ηος σώπος. Υλικό καηαζκεςήρ: Χάλςβαρ ςτηλήρ ανηοσήρ Ππόζβαζη/σειπιζμόρ: Από όλερ ηιρ πλεςπέρ Βαθή: Εποξική βαθή θούπνος (200 σπώμαηα διαθέζιμα ζύμθυνα με ηην κάπηα RAL) Παλεηάπιζμα : 5 ζηο ύτορ Βάπορ: 84,50 Kg Εξωηεπικέρ διαζηάζειρ: Πλάηορ 1.230mm X Ύτορ 1.147mm X Βάθορ 1.140mm Εζωηεπικέρ διαζηάζειρ: Πλάηορ 949 mm X Ύτορ 980 mm X Βάθορ mm

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18 CONTENEDORES PARA BOTELLAS CONTENEDOR PARA BOTELLAS CON SISTEMA ABATIBLE Este modelo le permite optimizar el espacio de su bodega puesto que en 1,5 m2 podemos apilar tantos contenedores sin utilizar como altura tenga su bodega.ademas puede montar y desmontar el contenedor en un tiempo inferior a 2 minutos. Construcción : acero perfilado de alta resistencia. Acceso /manipulación : logintudinal / transversal. Capacidad : dependiendo del tipo de botella. Ejemplo : 588 botellas bordelesa / 507 botellas borgoña. El resto de botellas a consultar. Recubrimiento : Pintura epoxi con tratamiento de desengrase fosfatado y pasivado al horno. Color a elegir por el cliente según carta RAL (más de 200 colores),según normativa medioambiental. Apilado : 5 alturas. Medidas exteriores : ancho 1230mm / alto 1147 mm / fondo 1140 mm. Peso : 84,5 kgs. Medidas interiores : ancho 949 mm / alto 980 mm / fondo 1120 mm.

19 SU CONTENEDOR CON SISTEMA ABATIBLE CONTIENE : 1 BASE. 2 LATERALES (IZQ + DRCH). 1 TRASERA. 1 PUERTA. Instrucciones de uso para contenedores con sistema abatible. 2 MALLA SEPARADOR. 1 MALLA DE CIERRE. 2 TORNILLO M 8X12 DIN PVDO 2 TORNILLO M 8X20 DIN PVDO 1 TORNILLO ALLEN M 8X10 DIN PASADOR FORMA R DIA 3 Mm. 4 CONTERA PLASTICO 30X30 Mm. 2 VARILLA DE CIERRE. Polígono Escopar Calle B Telf. : Fax : comercial@sismebi.es 31350,Peralta, Navarra, Spain

20 ES RECOMENDABLE IDENTIFICAR CADA COMPONENTE DEL CONTENEDOR ANTES DE PROCEDER AL MONTAJE. MONTAJE 1.- LEVANTAR LA TRASERA Y ENCAJAR EN LA CORREDERA TAL Y COMO INDICA LA FIGURA ENCAJAR AMBOS LATERALES TAL Y COMO INDICA LA FIGU- RA CERRAR LA PUERTA, AJUSTAR EL TORNILLO DE SEGURI- DAD M8 X COLOCAR EL TERCER PISO DE BOTELLAS DE LA MISMA MANERA QUE LOS ANTERIORES. 12. AJUSTAR LA MALLA DE CIERRE ( CON LOS PLEGADOS HACIA ABAJO) Y ENCAJAR CON LOS CUELLOS DE LAS BOTE- LLAS. FIGURA 4 FIGURA LEVANTAR LA PUERTAS Y ENCAJAR EN LA CORREDERA TAL Y COMO INDICA LA FIGURA 2. COMPRUEBE QUE HA QUEDADO BIEN ENCAJADO ( FIGURA 3). 6.- BLOQUEAR CON LOS TORNILLOS HEXAGONALES M8X10 LOS DOS LATERALES. COMPRUEBE QUE TODOS LOS ANCLAJES ESTAN PERFECTAMENTE AJUSTADOS LLENADO UNA VEZ HAYAMOS COMPROBADO SU MONTAJE, PROCEDEREMOS AL LLENADO DEL CONTENEDOR. TIENE QUE TENER USTED DESPUES DE MONTAJE : - 2 MALLAS SEPARADOR para cada contenedor. - 1 MALLA DE CIERRE ( Malla con 2 plegados) - 2 VARILLAS - 2 PASADORES PARA LAS VARILLAS 12. INTRODUCIR LA VARILLA DE CIERRE POR LOS ALOJAMIENTOS 6.- ABRA LA PUERTA DE ACCESO AL CONTENEDOR PARA PODER EFECTUAR LA OPERACIÓN DE LLENADO CON FACILIDAD. FIGURA 2 7. COLOQUE EL PRIMER PISO DE BOTELLAS SEGÚN LAS INDICA- CIONES DEL FABRICANTE ( PLANO COLOCACION BOTELLAS) 4.- RETIRAR LAS MALLAS Y LOS LATERALES. ASI PODRA ENCA- JAR LOS LATERALES CON GARANTIAS. COJA UN LATERAL Y VE- RIFIQUE LOS 3 PUNTOS DE ANCLAJE QUE TIENE SU CONTENE- DOR. 8. UNA VEZ HAYA TERMINADO PONGA LA MALLA SEPARADOR ENCIMA DEL PRIMER PISO. 9. COLOCAR EL SEGUNDO PISO DE BOTELLAS SEGÚN LAS INS- TRUCCIONES 7 Y INTRODUCIR LOS PASADORES DE SEGURIDAD EN EL ALOJA- MIENTO DE LA VARILLA PARA EVITAR QUE LA VARILLA SE ESCAPE AL VOLTEAR. FIGURA 3 SI TIENE ALGUNA DUDA SOBRE EL MONTAJE O LLENADO DE SU CONTE- NEDOR NO DUDE EN CONTACTAR CON NOSOTROS Y LE AYUDAREMOS.
