1 Kατάλογος προϊόντων

2 Προϊόντα και Υπηρεσίες Techem Ο παγκόσμιος ηγέτης σε ασύρματες συσκευές μέτρησης ενέργειας Τα προϊόντα και οι υπηρεσίες αποτελούν την απόλυτα ολοκληρωμένη λύση αυτονομίας κεντρικών θερμάνσεων των κτιρίων. Εγκαθίστανται σε όλα τα κτίρια που χρησιμοποιούν θέρμανση. Δυνατότητα ελέγχου της θέρμανσης, όχι μόνο σε επίπεδο διαμερίσματος, αλλά σε επίπεδο δωματίου και συγκεκριμένα σε κάθε θερμαντικό σώμα ξεχωριστά. Η κατανομή δαπανών θέρμανσης γίνεται με ακρίβεια, βάση της ζήτησης και της κατανάλωσης. Ενδείκνυται για οποιοδήποτε πηγή κεντρικής θέρμανσης όπως η τηλεθέρμανση, το πετρέλαιο, το φυσικό αέριο. Δυνατότητα ασύρματης λήψης των μετρήσεων χωρίς είσοδο στο διαμέρισμα. Δυνατότητα καλύτερης διαχείρισης ενέργειας θέρμανσης και έκδοση ατομικού λογαριασμού θέρμανσης. Πληροφορίες Ο παρών τιμοκατάλογος ισχύει από τον Αύγουστο 2012 και αντικαθιστά κάθε προηγούμενο. Όλες οι τιμές του τιμοκαταλόγου εμφανίζονται χωρίς Φ.Π.Α. Στα πλαίσια της συνεχούς βελτίωσης των προϊόντων της Techem, τα τεχνικά χαρακτηριστικά των προϊόντων και οι τιμές μπορούν να αλλάξουν. Τα έξοδα μεταφοράς επιβαρύνουν τον πελάτη. 2

3 Περιεχόμενα Ασύρματοι Θερμιδομετρητές θέρμανσης Compact V data III παροχής 0,6 ως 2,5 m 3 /h 6 Compact V data III παροχής 3,5 ως 10 m 3 /h 7 Διαιρούμενοι θερμιδομετρητές παροχής 15 ως 25 m 3 /h (σετ παροχόμετρο και υπολογιστική μονάδα) 8 Ηλεκτρονικός ασύρματος κατανεμητής δαπανών θέρμανσης Κατανεμητής FHKV data III 10 Θερμοστατικοί διακόπτες και θερμοστατικές κεφαλές Θερμοστατικοί διακόπτες 11 Θερμοστατικές κεφαλές 12 Πακέτα υπηρεσιών ecoheating Πακέτα υπηρεσιών ecoheating 4 all, ecoheating plus, ecoheating service 15 3

4 4

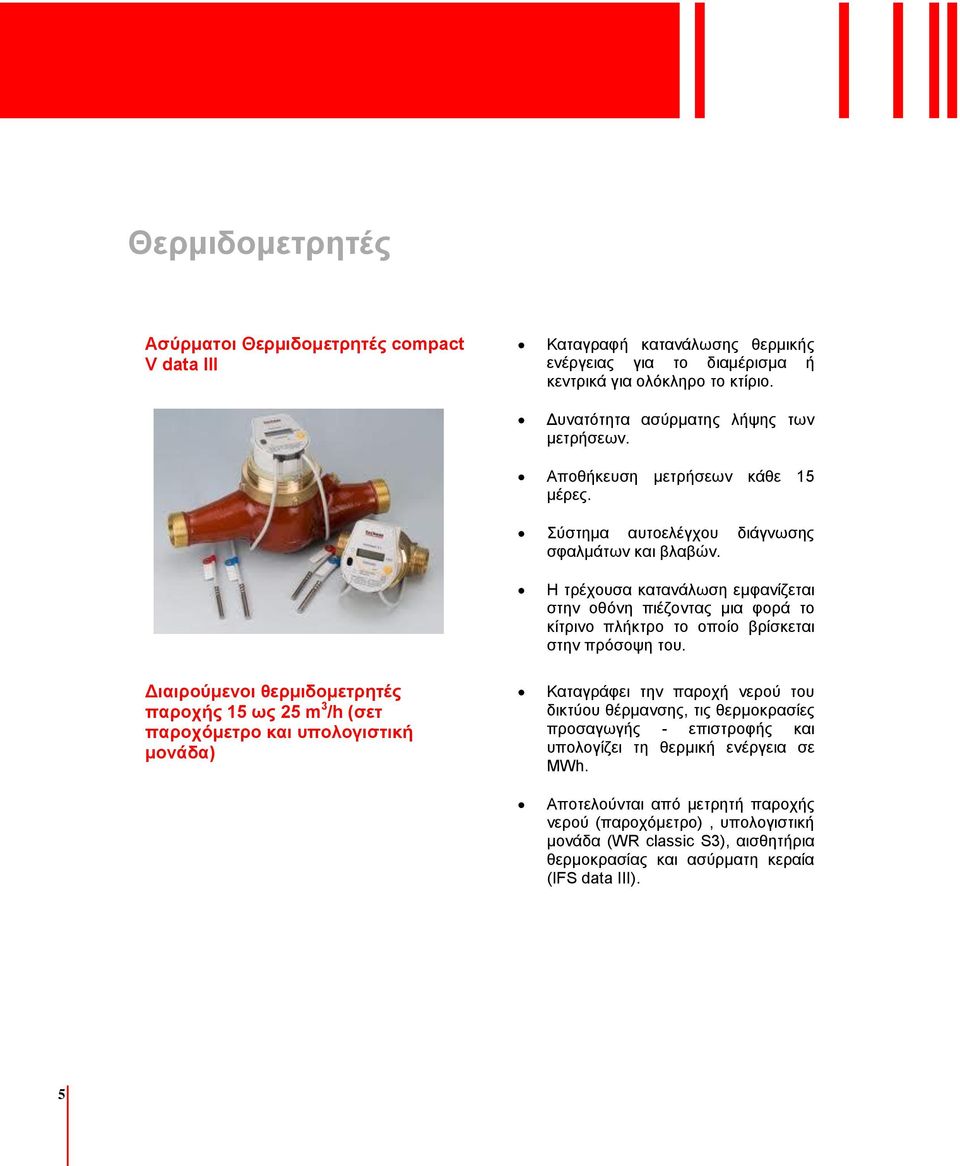

5 Θερμιδομετρητές Ασύρματοι Θερμιδομετρητές compact V data III Καταγραφή κατανάλωσης θερμικής ενέργειας για το διαμέρισμα ή κεντρικά για ολόκληρο το κτίριο. Δυνατότητα ασύρματης λήψης των μετρήσεων. Αποθήκευση μετρήσεων κάθε 15 μέρες. Σύστημα αυτοελέγχου διάγνωσης σφαλμάτων και βλαβών. Η τρέχουσα κατανάλωση εμφανίζεται στην οθόνη πιέζοντας μια φορά το κίτρινο πλήκτρο το οποίο βρίσκεται στην πρόσοψη του. Διαιρούμενοι θερμιδομετρητές παροχής 15 ως 25 m 3 /h (σετ παροχόμετρο και υπολογιστική μονάδα) Καταγράφει την παροχή νερού του δικτύου θέρμανσης, τις θερμοκρασίες προσαγωγής - επιστροφής και υπολογίζει τη θερμική ενέργεια σε MWh. Αποτελούνται από μετρητή παροχής νερού (παροχόμετρο), υπολογιστική μονάδα (WR classic S3), αισθητήρια θερμοκρασίας και ασύρματη κεραία (IFS data III). 5

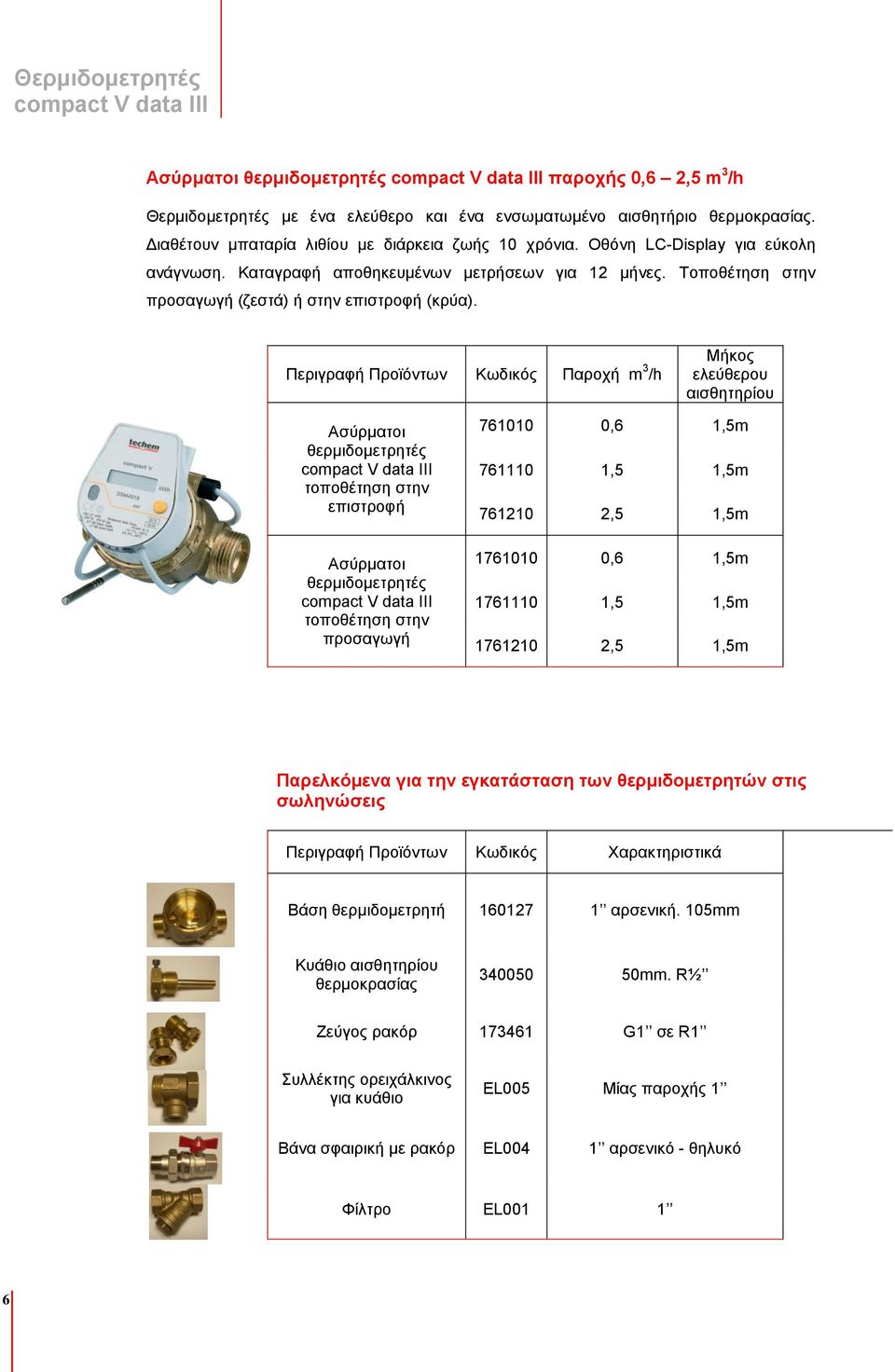

6 Θερμιδομετρητές compact V data III Ασύρματοι θερμιδομετρητές compact V data III παροχής 0,6 2,5 m 3 /h Θερμιδομετρητές με ένα ελεύθερο και ένα ενσωματωμένο αισθητήριο θερμοκρασίας. Διαθέτουν μπαταρία λιθίου με διάρκεια ζωής 10 χρόνια. Οθόνη LC-Display για εύκολη ανάγνωση. Καταγραφή αποθηκευμένων μετρήσεων για 12 μήνες. Τοποθέτηση στην προσαγωγή (ζεστά) ή στην επιστροφή (κρύα). Περιγραφή Προϊόντων Κωδικός Παροχή m 3 /h Μήκος ελεύθερου αισθητηρίου Ασύρματοι θερμιδομετρητές compact V data III τοποθέτηση στην επιστροφή Ασύρματοι θερμιδομετρητές compact V data III τοποθέτηση στην προσαγωγή ,6 1,5m ,5 1,5m ,5 1,5m ,6 1,5m ,5 1,5m ,5 1,5m Παρελκόμενα για την εγκατάσταση των θερμιδομετρητών στις σωληνώσεις Περιγραφή Προϊόντων Κωδικός Χαρακτηριστικά Βάση θερμιδομετρητή αρσενική. 105mm Κυάθιο αισθητηρίου θερμοκρασίας mm. R½ Ζεύγος ρακόρ G1 σε R1 Συλλέκτης ορειχάλκινος για κυάθιο EL005 Μίας παροχής 1 Βάνα σφαιρική με ρακόρ EL004 1 αρσενικό - θηλυκό Φίλτρο EL

7 Θερμιδομετρητές compact V data III Ασύρματοι θερμιδομετρητές compact V data III παροχής 3,5 10,0 m 3 /h Θερμιδομετρητές με δύο ελεύθερα αισθητήρια θερμοκρασίας. Διαθέτουν μπαταρία λιθίου με διάρκεια ζωής 10 χρόνια. Οθόνη LC-Display για εύκολη ανάγνωση. Καταγραφή αποθηκευμένων μετρήσεων για 12 μήνες. Οριζόντια τοποθέτηση. Περιγραφή Προϊόντων Κωδικός Παροχή m 3 /h Χαρακτηριστικά ,5 260mm. G1¼ Ασύρματοι θερμιδομετρητές compact V data III ,0 260mm. G1¼ ,0 300mm. G2 Παρελκόμενα για την εγκατάσταση των θερμιδομετρητών στις σωληνώσεις Περιγραφή Προϊόντων Κωδικός Για παροχή m 3 /h Χαρακτηριστικά Ζεύγος ρακόρ ,5-6,0 G1¼ σε R1 Ζεύγος κυαθίων αισθητηρίων θερμοκρασίας ,5-6,0 60mm R¼ Ζεύγος ρακόρ ,0 G2 σε R1½ Ζεύγος κυαθίων αισθητηρίων θερμοκρασίας ,0 85mm R½ 7

8 Διαιρούμενοι θερμιδομετρητές Διαιρούμενοι θερμιδομετρητές παροχής 15 ως 25 m 3 /h (σετ παροχόμετρο και υπολογιστική μονάδα) Θερμιδομετρητές που αποτελούνται από ένα μετρητή παροχής νερού (παροχόμετρο), μία υπολογιστική μονάδα (WR classic S3) για τον υπολογισμό της θερμικής ενέργειας σε MWh, δύο αισθητήρια θερμοκρασίας για τη μέτρηση της θερμοκρασίας προσαγωγής και επιστροφής, μια κεραία ασύρματης μετάδοσης μετρήσεων IFS data III η οποία αποθηκεύει τις μετρήσεις από την υπολογιστική μονάδα κάθε 15 ημέρες. Διαθέτουν μπαταρία λιθίου με διάρκεια ζωής 10 χρόνια. Το WR classic S3 διαθέτει οθόνη LC-Display για εύκολη ανάγνωση. Καταγραφή αποθηκευμένων μετρήσεων για 12 μήνες. Περιγραφή Προϊόντων Κωδικός Χαρακτηριστικά Παροχόμετρο WZM 15m 3 /h Παροχή 15m 3 /h. Εύρος παλμών 100λίτρα/παλμό. Οριζόντια τοποθέτηση Παροχόμετρο WZW 25m 3 /h Παροχή 25m 3 /h. Εύρος παλμών 100λίτρα/παλμό. Οριζόντια τοποθέτηση Υπολογιστική Μονάδα WR classic S3 (MWh) Εύρος παλμών 100λίτρα/παλμό Κάρτα Impulse MRC classic S Ζεύγος αισθητηρίων θερμοκρασίας Pt500. 2x0,25mm. 3m Αντένα IFS data III Καλώδιο για σύνδεση WR με αντένα IFS data III Ζεύγος κυαθίων αισθητηρίων θερμοκρασίας x0,25mm. 1m mm. R½ Σετ διαιρούμενου θερμιδομετρητή Το σετ αποτελείται από παροχόμετρο 15m 3 /h ή 25m 3 /h, την υπολογιστική μονάδα WR classic S3, ένα ζεύγος αισθητηρίων θερμοκρασίας, την αντένα IFS data III, το καλώδιο σύνδεσης της αντένας IFS data III και ένα ζεύγος κυαθίων αισθητηρίων θερμοκρασίας. 8

9 Κατανεμητής Ασύρματος Κατανεμητής FHKV data III Καταγράφει την πραγματική κατανάλωση θερμικής ενέργειας που αποδίδεται από το θερμαντικό σώμα στο οποίο είναι τοποθετημένος. Διαθέτει 2 αισθητήρες θερμοκρασίας για την καταγραφή θερμοκρασίας του θερμαντικού σώματος και του χώρου. Εύκολη και γρήγορη τοποθέτηση σε όλα τα θερμαντικά σώματα χωρίς να απαιτούνται υδραυλικές ή ηλεκτρολογικές μετατροπές. Δυνατότητα ασύρματης λήψης των μετρήσεων χωρίς είσοδο στο διαμέρισμα. Ασφαλής λειτουργία με αναγνώριση επεμβάσεων και βλαβών, καταγραφή και αποθήκευση ημερομηνίας παραβίασης του κατανεμητή. Σύστημα αυτοελέγχου και αυτοδιάγνωσης του κατανεμητή. Χωρίς τροφοδοσία ρεύματος από το διαμέρισμα καθώς διαθέτει μπαταρία λιθίου η οποία διαρκεί 10 χρόνια. Εύκολη ανάγνωση των ενδείξεων της οθόνης. 9

10 Κατανεμητής Ασύρματος Κατανεμητής FHKV data III Ηλεκτρονικός Ασύρματος Κατανεμητής δαπανών θέρμανσης με δύο αισθητήρια καταγραφής θερμοκρασίας και μπαταρία λιθίου. Διάρκεια ζωής 10 έτη. Οθόνη LC-Display για εύκολη ανάγνωση. Καταγραφή αποθηκευμένων μετρήσεων για 12 μήνες. Περιγραφή Προϊόντων Κωδικός Ασύρματος ηλεκτρονικός Κατανεμητής FHKV data III με ασφάλεια 1725 Πλάτη στερέωσης τύπου ΑΜ του Κατανεμητή στο θερμαντικό σώμα (συμπεριλαμβάνονται βίδες στερέωσης) 2450 Πλάτη στερέωσης τύπου Α του Κατανεμητή στο θερμαντικό σώμα (συμπεριλαμβάνονται βίδες στερέωσης)

11 Θερμοστατικοί διακόπτες και κεφαλές Θερμοστατικές κεφαλές και θερμοστατικοί διακόπτες Χρησιμοποιούνται για τη ρύθμιση της επιθυμητής θερμοκρασίας του κάθε θερμαντικού σώματος ξεχωριστά και επομένως του κάθε χώρου στον οποίο είναι εγκατεστημένα. Όταν ο χώρος έχει την επιθυμητή θερμοκρασία σταματά αυτόματα η παροχή θερμότητας από το θερμαντικό σώμα. Όταν ο χώρος δεν έχει την επιθυμητή θερμοκρασία ξεκινά αυτόματα η παροχή θερμότητας στο θερμαντικό σώμα. Αντιστοιχία ενδείξεων θερμοστατικών κεφαλών με θερμοκρασία χώρου 0 0 o C κλειστό * 7 o C αντιπαγωτικό 1 12 o C 2 16 o C 3 20 o C 4 24 o C 5 > 24 o C Κάθε ένδειξη στη θερμοστατική κεφαλή αντιστοιχεί σε διαφορετική θερμοκρασία χώρου. Εύκολος χειρισμός της θερμοστατικής κεφαλής λόγω εργονομικού σχεδιασμού. Για τη σωστή λειτουργία των θερμοστατικών κεφαλών, οι κεφαλές δεν πρέπει να καλύπτονται. Όταν αερίζουμε τους χώρους θα πρέπει να βάζουμε την κεφαλή στο μηδέν. 11

12 Θερμοστατικοί διακόπτες Θερμοστατικοί διακόπτες Οι θερμοστατικοί διακόπτες είναι ρυθμιστές της θερμοκρασίας χώρου οι οποίοι λειτουργούν αυτόματα στραγγαλίζοντας τη ροή του νερού του δικτύου θέρμανσης. Οι συχνότεροι τύποι των θερμοστατικών διακοπτών που χρησιμοποιούνται είναι ο ίσιος, ο γωνιακός, ο αντεστραμμένος, ο δισγωνιακός δεξιός και ο δισγωνιακός αριστερός. Περιγραφή Προϊόντων Κωδικός Θερμοστατικός Διακόπτης Ίσιος ½ Θερμοστατικός Διακόπτης Γωνιακός ½ Θερμοστατικός Διακόπτης Αντεστραμμένος ½ Θερμοστατικός Διακόπτης Δισγωνιακός Δεξιός ½ Θερμοστατικός Διακόπτης Δισγωνιακός Αριστερός ½

13 Θερμοστατικές κεφαλές Θερμοστατικές κεφαλές Οι θερμοστατικές κεφαλές ρυθμίζουν αυτόματα τη θερμοκρασία του κάθε χώρου. Προσδίδουν επιπλέον θέρμανση όταν η θερμοκρασία του χώρου είναι χαμηλότερη από την επιθυμητή και αντίστροφα μειώνουν τη θέρμανση όταν η θερμοκρασία του χώρου είναι υψηλότερη από την επιθυμητή, με αυτή την αυτόματη λειτουργία επιτυγχάνεται εξοικονόμηση θερμικής ενέργειας και χρημάτων. Για τη σωστή λειτουργία των θερμοστατικών κεφαλών θα πρέπει να μην παρεμποδίζεται η ελεύθερη κυκλοφορία του αέρα στο χώρο γύρω από αυτές και δεν πρέπει να καλύπτονται. Σε περιπτώσεις καλυμμένων θερμοστατικών σωμάτων τοποθετούνται θερμοστατικές κεφαλές με χειριστήριο ή αισθητήριο απόστασης. Περιγραφή Προϊόντων Κωδικός Θερμοστατική κεφαλή απλή M30x1, Θερμοστατική κεφαλή με χειριστήριο αποστάσεως 2m M30x1, Θερμοστατική κεφαλή με αισθητήριο αποστάσεως 2m Μ30x1, Προστατευτικό καπάκι θερμοστατικής κεφαλής με αισθητήριο απόστασης

14 Πακέτα υπηρεσιών ecoheating Πακέτα υπηρεσιών ecoheating 4 all, ecoheating plus, ecoheating service Ευέλικτα πακέτα για τη διαχείριση της θέρμανσης ανά διαμέρισμα και ανά θερμαντικό σώμα. Φτιάξτε τώρα το δικό σας πακέτα στα μέτρα σας. Πάρτε την οικονομία στα χέρια σας με τα πακέτα υπηρεσιών ecoheating. Με τα πακέτα ecoheating απολαμβάνετε αυτονομία, οικονομία και πλήρη τεχνική κάλυψη. Όταν οι άλλοι προβληματίζονται εσείς έχετε την λύση. 14

15 Πακέτα υπηρεσιών Πακέτα υπηρεσιών ecoheating Ευέλικτα πακέτα υπηρεσιών ecoheating για να καλύψουν τις ανάγκες σας. Επιλέξτε τώρα το δικό σας πακέτο ecoheating στα μέτρα σας. Όταν οι άλλοι προβληματίζονται εσείς έχετε την λύση. Περιγραφή Υπηρεσιών Παροχές υπηρεσιών Ecoheating 4 all 1. Ασύρματη λήψη μετρήσεων 8 φορές ετησίως. 2. Κατανομή δαπανών θέρμανσης. 3. Έκδοση ειδοποιητηρίων με ανάλυση καταναλώσεων ανά διαμέρισμα. 4. Αποστολή ειδοποιητηρίων. 5. Τεχνικός έλεγχος μετρητών σε κάθε μέτρηση. Ecoheating plus 1. Περιλαμβάνει όλες τις υπηρεσίες του πακέτου ecoheating 4 all και επιπλέον τα παρακάτω. 2. Παρακολούθηση κίνησης οφειλών διαμερισμάτων. 3. Εξόφληση οφειλών ανά διαμέρισμα. 4. Διακανονισμός οφειλών ανά διαμέρισμα. Ecoheating service 1. Τεχνική υποστήριξη θέρμανσης ανά διαμέρισμα σε εγκαταστάσεις της εταιρείας μας. Σημειώσεις : 1. Το ετήσιο κόστος των υπηρεσιών παραμένει σταθερό για όλη τη διάρκεια της σύμβασης. 2. Για τους καταναλωτές της Τηλεθέρμανσης, το ετήσιο κόστος των υπηρεσιών χρεώνεται ισόποσα στα 8 ειδοποιητήρια που εκδίδονται κάθε έτος. 3. Για τους καταναλωτές άλλης πηγής θέρμανσης, το ετήσιο κόστος των υπηρεσιών προπληρώνεται πριν την έναρξη της νέας θερμαντικής περιόδου από το διαχειριστή για όλη τη συνιδιοκτησία. 15

16 Techem Energy Contracting Ελλάς Ε.Π.Ε. Αθήνα : Γούναρη Γλυφάδα Τηλέφωνο : Fax : Σέρρες : Μαραθώνος 2 & Δορυλαίου Σέρρες Τηλέφωνο : Fax : site : info@ techem.gr 16
