2 Προβλήµατα Είναι γνωστά τα προβλήµατα που έχουν οι πολυκατοικίες µε κλασσικό σύστηµα θέρµανσης (δισωλήνιο µε κατακόρυφες στήλες). ιαφωνίες για τις ώρες λειτουργίας της κεντρικής θέρµανσης. ιαφορά στις θερµοκρασίες των διαµερισµάτων της πολυκατοικίας Τα διαµερίσµατα των χαµηλότερων ορόφων υπερθερµαίνονται µε αποτέλεσµα να ανοίγουν τα παράθυρα, αντίθετα τα διαµερίσµατα των υψηλότερων ορόφων δεν θερµαίνονται ικανοποιητικά. Η θέρµανση λειτουργεί και σε περιπτώσεις που οι εξωτερικές συνθήκες είναι τέτοιες ώστε να µην απαιτείται θέρµανση αλλά ο διαχειριστής πρέπει να επέµβει για να ακυρώσει την λειτουργία της. Όλα αυτά σηµαίνουν τεράστια σπατάλη σε ενέργεια και χρήµατα. Η λύση "ΑΥΤΟΝΟΜΙΑ PDA ENERGY" της εταιρείας PERRY Ιταλίας

ιαφορά στις θερµοκρασίες των διαµερισµάτων της πολυκατοικίας Τα διαµερίσµατα των χαµηλότερων ορόφων υπερθερµαίνονται µε αποτέλεσµα να ανοίγουν τα παράθυρα, αντίθετα τα διαµερίσµατα

3 Για να γίνει αυτονοµία σε µια πολυκατοικία µε κλασσικό σύστηµα θέρµανσης (δισωλήνιο µε κατακόρυφες στήλες), όπως χρόνια τώρα εφαρµόζεται στις νέες οικοδοµές στην Ελλάδα, πρέπει να δηµιουργηθεί µία κατάσταση όπου ο κάθε ένοικος θα ενεργοποιεί τη θέρµανση του διαµερίσµατός του αλλά και το λέβητα από ένα και µόνο σηµείο (τον θερµοστάτη) και θα τη σβήνει από αυτό ενώ ένας µετρητής (ωροµετρητής) θα µετρά το χρόνο που το διαµέρισµα απορροφά θέρµανση από το κεντρικό σύστηµα, και σε συνδυασµό µε τα χιλιοστά θέρµανσης του κάθε διαµερίσµατος υπολογίζεται η κατανάλωση. Με το σκεπτικό αυτό δηµιουργήθηκε το ασύρµατο σύστηµα αυτονοµίας PDA ENERGY, ειδικό για τις παλαιές δισωλήνιες θερµάνσεις που εγκαθίσταται εύκολα, χωρίς υδραυλικές µετατροπές και καλώδια µέσα στα διαµερίσµατα, χρησιµοποιώντας την ασύρµατη τεχνολογία. Κάθε συσκευή του συστήµατος συντονίζεται µε συγκεκριµένο κωδικό την κάθε φορά, ώστε να µην υπάρχει παρεµβολή από όµοιες ή άλλες συσκευές ραδιοσυχνότητας που βρίσκονται στο χώρο.

µετρά το χρόνο που το διαµέρισµα απορροφά θέρµανση από το κεντρικό σύστηµα, και σε συνδυασµό µε τα χιλιοστά θέρµανσης του κάθε διαµερίσµατος υπολογίζεται η κατανάλωση.

6 Περιγραφή λειτουργίας: Η τοποθέτηση ασύρµατης κεφαλής/βαλβίδας (1) πάνω σε νέο διακόπτη (της προσαγωγής, στο πάνω σηµείο του σώµατος) δίνει δυνατότητα ελέγχου της θέρµανσης κεντρικά από ένα θερµοστάτη χώρου (2) απλό ή χρονοθερµοστάτη που βρίσκεται στο διαµέρισµα και που φροντίζεται να τοποθετηθεί σε ένα θερµικά αντιπροσωπευτικό σηµείο του διαµερίσµατος. Όταν ζητηθεί θέρµανση από κάποιο διαµέρισµα ο θερµοστάτης στέλνει εντολή στις βαλβίδες των σωµάτων και συγχρόνως σε ένα δέκτη (3) στο λεβητοστάσιο ο οποίος συνδέεται καλωδιακά µε τον πίνακα αυτονοµίας (4) και θέτει σε λειτουργία τον λέβητα και τον κυκλοφορητή και παράλληλα αρχίζει η καταγραφή των ωρών ώστε να γίνει ο επιµερισµός των δαπανών ανάλογα µε τη χρήση της θέρµανσης. Επίσης στο λεβητοστάσιο τοποθετείται µια βαλβίδα διαφορικής πίεσης για προστασία της εγκατάστασης από υδραυλική υπερπίεση. Για την εφαρµογή του συστήµατος PDA ENERGY δεν απαιτούνται ηλεκτρικές καλωδιώσεις. Όλα τα εξαρτήµατα είναι ασύρµατα και λειτουργούν µε µπαταρίες. Η µόνη µετατροπή που απαιτείται είναι η αλλαγή του υδραυλικού διακόπτη κάθε σώµατος.

Όταν ζητηθεί θέρµανση από κάποιο διαµέρισµα ο θερµοστάτης στέλνει εντολή στις βαλβίδες των σωµάτων και συγχρόνως σε ένα δέκτη (3) στο λεβητοστάσιο ο οποίος συνδέεται καλωδιακά µε τον πίνακα

7 Ασύρµατο Σύστηµα Αυτονοµίας Θέρµανσης Ασύρµατη κεφαλή/βαλβίδα θερµαντικών σωµάτων µπαταρίας (2x1,5V τύπου C) Ασύρµατος απλός θερµοστάτης χώρου µπαταρίας (2x1,5V τύπου AA) Ασύρµατος χρονοθερµοστάτης χώρου µπαταρίας (2x1,5V τύπου AA) Ασύρµατος δέκτης σηµάτων από θερµοστάτες χώρου Πίνακας αυτονοµίας θέρµανσης µε ωροµετρητές

(2x1,5V τύπου AA) Ασύρµατος χρονοθερµοστάτης χώρου µπαταρίας (2x1,5V τύπου AA)

8 Τιµοκατάλογος συστήµατος αυτόνοµης θέρµανσης για όλες τις περιπτώσεις παλαιών πολυκατοικιών ανάλογα µε τον αριθµό σωµάτων Αφορά την εφαρµογή του ασύρµατου συστήµατος αυτονοµίας θέρµανσης PDA ENERGY "ΑΣΥΡΜΑΤΗ ΩΡΟΜΕΤΡΗΣΗ" για µετατροπή της κεντρικής θέρµανσης παλιάς πολυκατοικίας σε αυτόνοµη. Υλικά συστήµατος: ασύρµατη κεφαλή/βαλβίδα (σε κάθε σώµα καλοριφέρ), ασύρµατος απλός θερµοστάτης χώρου µε οθόνη (ένας σε κάθε διαµέρισµα) και ανάλογους δέκτες (στο κλιµακοστάσιο) και πίνακα αυτονοµίας (στο λεβητοστάσιο) µε τους ωροµετρητές που αντιστοιχούν στα διαµερίσµατα. Αυτόνοµη θέρµανση σε µικρού µεγέθους πολυκατοικίες µε αριθµό σωµάτων κάτω από 60 Προτεινόµενη τιµή ανά θερµαντικό σώµα για τον τελικό καταναλωτή: Ευρώ 150,- Αυτόνοµη θέρµανση σε µεσαίου µεγέθους πολυκατοικίες µε αριθµό σωµάτων από 60 έως 100 Προτεινόµενη τιµή ανά θερµαντικό σώµα για τον τελικό καταναλωτή: Ευρώ 145,- Αυτόνοµη θέρµανση σε µεγάλες πολυκατοικίες µε αριθµό σωµάτων άνω των 100 Προτεινόµενη τιµή ανά θερµαντικό σώµα για τον τελικό καταναλωτή: Ευρώ 140,- Οι τιµές συµπεριλαµβάνουν ΦΠΑ 23%.

Υλικά συστήµατος: ασύρµατη κεφαλή/βαλβίδα (σε κάθε σώµα καλοριφέρ), ασύρµατος απλός θερµοστάτης χώρου µε οθόνη (ένας σε κάθε διαµέρισµα) και ανάλογους δέκτες (στο κλιµακοστάσιο) και πίνακα αυτονοµίας

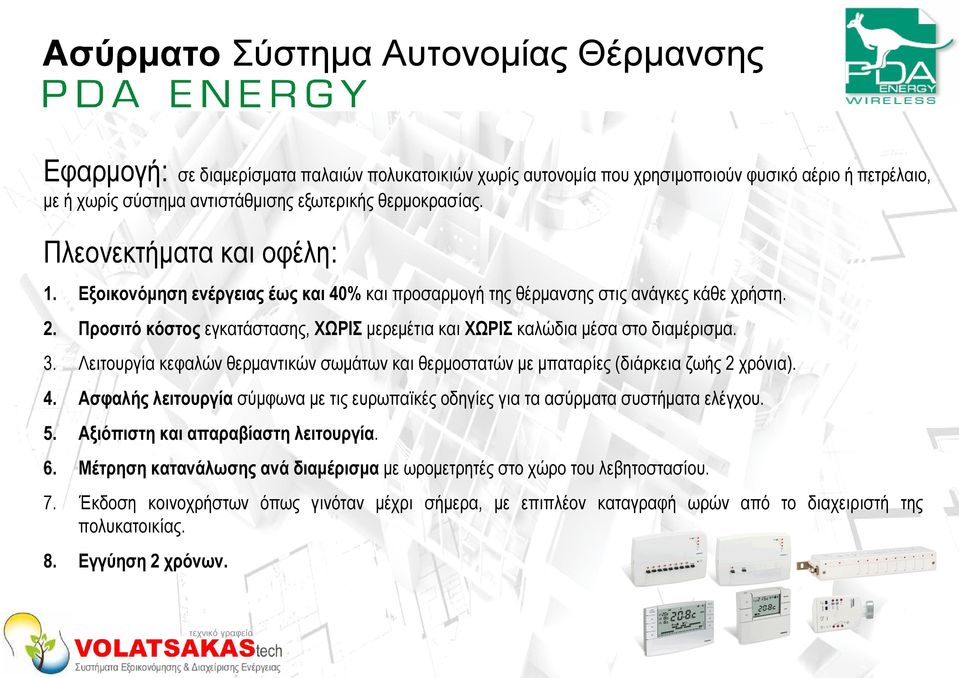

9 Εφαρµογή: σε διαµερίσµατα παλαιών πολυκατοικιών χωρίς αυτονοµία που χρησιµοποιούν φυσικό αέριο ή πετρέλαιο, µε ή χωρίς σύστηµα αντιστάθµισης εξωτερικής θερµοκρασίας. Πλεονεκτήµατα και οφέλη: 1. Εξοικονόµηση ενέργειας έως και 40% και προσαρµογή της θέρµανσης στις ανάγκες κάθε χρήστη. 2. Προσιτό κόστος εγκατάστασης, ΧΩΡΙΣ µερεµέτια και ΧΩΡΙΣ καλώδια µέσα στο διαµέρισµα. 3. Λειτουργία κεφαλών θερµαντικών σωµάτων και θερµοστατών µε µπαταρίες (διάρκεια ζωής 2 χρόνια). 4. Ασφαλής λειτουργία σύµφωνα µε τις ευρωπαϊκές οδηγίες για τα ασύρµατα συστήµατα ελέγχου. 5. Αξιόπιστη και απαραβίαστη λειτουργία. 6. Μέτρηση κατανάλωσης ανά διαµέρισµα µε ωροµετρητές στο χώρο του λεβητοστασίου. 7. Έκδοση κοινοχρήστων όπως γινόταν µέχρι σήµερα, µε επιπλέον καταγραφή ωρών από το διαχειριστή της πολυκατοικίας. 8. Εγγύηση 2 χρόνων.

Λειτουργία κεφαλών θερµαντικών σωµάτων και θερµοστατών µε µπαταρίες (διάρκεια ζωής 2 χρόνια). 4. Ασφαλής λειτουργία σύµφωνα µε τις ευρωπαϊκές οδηγίες για τα ασύρµατα συστήµατα ελέγχου. 5.

10 Το σύστηµα είναι απόλυτα ασφαλές από άποψη ηλεκτροµαγνητικής ακτινοβολίας: Όλες οι ασύρµατες συσκευές λειτουργούν σε συχνότητα 868 ΜHz και µε ισχύ µόλις 10mWatt που εναρµονίζεται µε τις νέες ευρωπαϊκές οδηγίες περί "οικιακών" συχνοτήτων λειτουργίας. Αν σκεφτεί κανείς ότι ένα κινητό τηλέφωνο εκπέµπει σε ισχύ περίπου τα 2Watt, αντιλαµβανόµαστε ότι µιλώντας στο κινητό µας απορροφάµε ακτινοβολία 200 φορές υψηλότερη από αυτή των υλικών του ασύρµατου συστήµατος. Μάλιστα η επίδρασή του είναι αµεσότερη διότι βρίσκεται σε επαφή µε το ανθρώπινο σώµα. Κανείς δεν βρίσκεται σε επαφή µε τον θερµοστάτη του ή την βαλβίδα σε κάθε σώµα. Ισχύς εκποµπής σε Milliwatt (mw)

Αν σκεφτεί κανείς ότι ένα κινητό τηλέφωνο εκπέµπει σε ισχύ περίπου τα 2Watt, αντιλαµβανόµαστε ότι µιλώντας στο κινητό µας απορροφάµε ακτινοβολία 200 φορές υψηλότερη από
